Бензиновая горелка своими руками, чертежи с видео

Бензиновые горелки довольно часто выручают рыболовов. Их можно разделить на 3 основных вида:

• Бензиновые или работающие на других типах жидкого топлива.
• Работающие на газе.
• Мультитопливные.

Последний тип горелок предназначается для работы на различных видах топлива. Так уж случилось, что бензиновые аппараты появились несколько раньше, чем газовые. Несмотря на то, что прошло уже достаточное количество времени с момента появления газовых горелок, бензиновые горелки используются и в наше время.

Причем, они не просто используются, а используются все интенсивнее. Все дело в том, что каждый тип горелок обладает рядом как достоинств, так и недостатков. При определенных условиях бензиновые горелки показывают лучшие результаты и высокую эффективность. Данная статья направлена на то, чтобы ознакомить читателей с достоинствами бензиновых горелок.

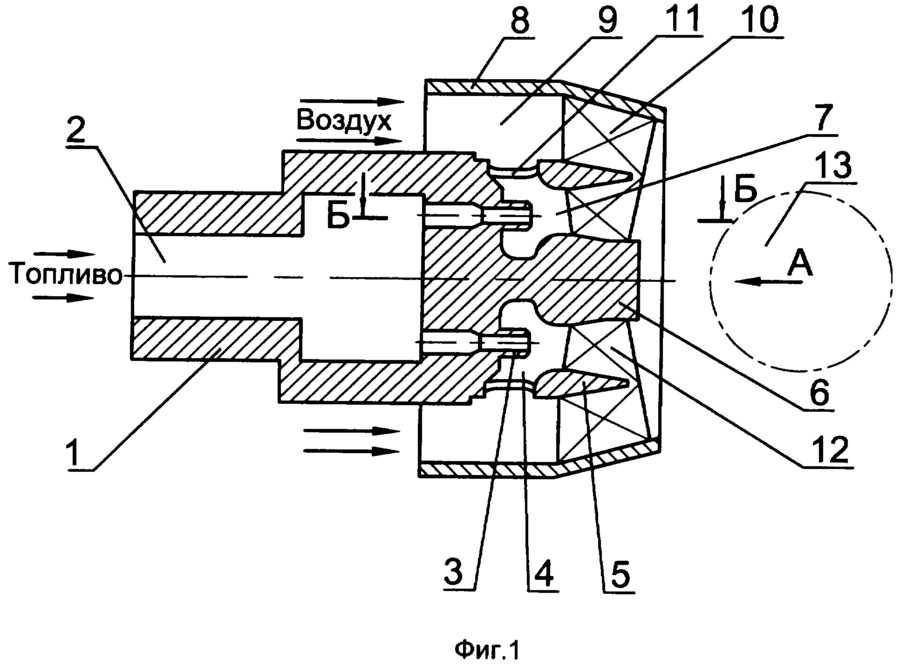

Конструкционные особенности горелок зависят от того, какой вид топлива используется. Например:

• Существуют горелки, которые работают исключительно на бензине и ни на каком больше горючем.
• Существуют конструкции, которые кроме бензина, используют еще и керосин.
• Работа любых видов горелок требует особого устройства, способного поддерживать давление на постоянной основе. В связи с данным фактором, данные устройства классифицируются и по этому способу.
• Встречаются конструкции, в которых отсутствует насос, а другие аппараты оборудованы насосом.
• Горелки так же классифицируются по способу крепления емкости с топливом.
• Некоторые виды горелок сконструированы так, что емкость с горючим находится отдельно от горелки и горючее подается к горелке через шланг. Существуют горелки, где емкость с горючим и горелка составляют единую конструкцию.

• Очень интересный вопрос, поскольку бензиновая горелка имеет определенный вес и занимает некоторое полезное пространство. Когда осуществляется выезд на рыбалку, то считается каждый килограмм лишнего веса. Многие, отправляясь летом на рыбалку, обходятся без бензиновых горелок, поскольку можно без проблем разжечь костер. Но не всегда всем везет и бывают такие ситуации, когда разжечь костер не получается, особенно в условиях непогоды. Если деревянные ветки сильно намокли, то без дополнительных усилий и приспособлений они не загорятся. Наличие бензиновой горелки поможет разжечь костер без особого труда, даже, если ветки мокрые. Кроме этого, на бензиновой горелке можно нагреть чайник с водой или приготовить еду.
• Бывает и другая ситуация, когда рыбалка осуществляется до темна и разжигать костер никто не хочет из-за усталости. В таком случае проще воспользоваться горелкой, чтобы быстрее приготовить ужин, хотя и поздний.
• Когда надолго установилась холодная и мокрая погода, то бензиновая горелка всегда выручит и не придется думать, на чем готовить чай или еду.

Самый простой вариант – это приобретение аппарата в магазине, тем более, что производитель предлагает различные модели. Определить, какая из разработок наиболее подходящая, весьма трудно из-за особенностей в конструкции.

Некоторые модели обладают слишком большим весом, что не позволяет их брать с собой, тем более, если нет транспорта.  При наличии транспорта подобный фактор не имеет принципиального значения.

Промышленные образцы отличаются высокой ценой, а для их нормальной работы требуется только качественный бензин.

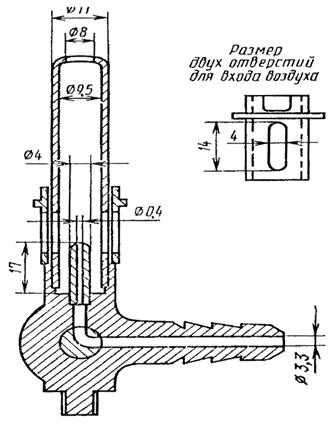

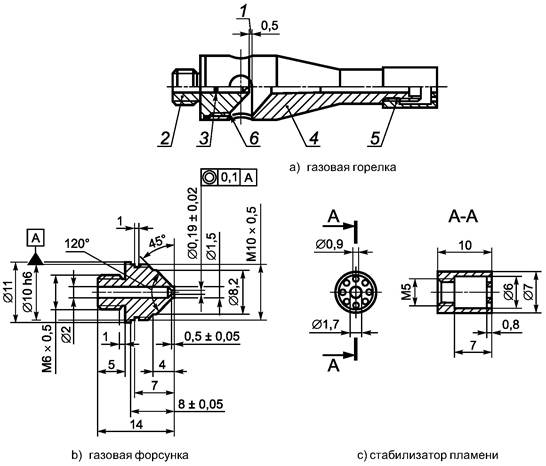

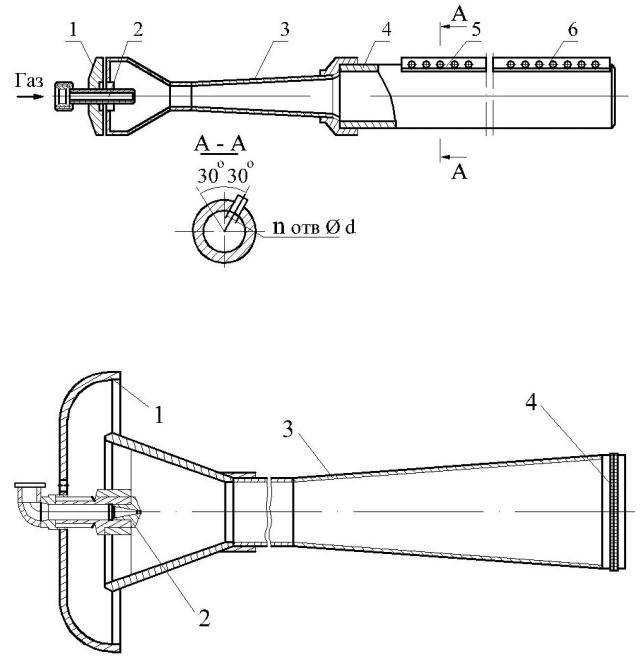

Что касается самодельных газовых горелок, то здесь так же имеется несколько вариантов их изготовления. Для самостоятельного изготовления пойдут уже бывшие в употреблении детали от бензиновых горелок. После сборки получается качественное и эффективное, а главное работоспособное устройство. Такой подход под силу любому, даже неопытному рыболову. Работает бензиновая горелка по принципу смешивания паров бензина и потока воздуха. Горелка сконструирована так, что эта горючая смесь подается в область горения постоянно, чем и поддерживается процесс горения. При этом, в самодельных горелках почему-то горят и более низкие сорта бензина, по сравнению с промышленными разработками.

Самостоятельное изготовление различных принадлежностей для рыбалки имеет свои плюсы. Самое главное это то, что каждый из мастеров получает в результате тот аппарат, который ему необходим. При этом, каждый из них для изготовления использует свои запасные части, которые соответствуют определенному способу изготовления.

• Для изготовления первой горелки понадобится две консервные банки, которые обычно выбрасываются. Чтобы их использовать по назначению, их очищают от грязи и тщательно моют, после чего сушат.
• Берется одна из банок и в ее дне гвоздем пробивается 4 отверстия. Такие же отверстия делают на боковой стороне банки по всему периметру.
• Боковая часть банки отрезается на удалении 3-х см от дна. В результате получается верхняя часть горелки.
• Берется вторая банка и так же обрезается по всей окружности на такую же высоту.
• Вторая часть банки будет служить днищем будущей горелки. На дно банки ложится ватка, после чего нижняя часть горелки накрывается верхней.
• Бензин заливается сверху через пробитые отверстия. В результате бензин удерживается ваткой, а воспламеняются только пары. Горелку можно поджечь.
• Устройство подобной горелки достаточно простое. К сожалению, оно еще и одноразовое, поскольку после применения, на применение во второй раз можно не рассчитывать.

Вторая конструкция более сложная, но она и более практичная, поскольку не одноразовая.

Что для этого нужно:

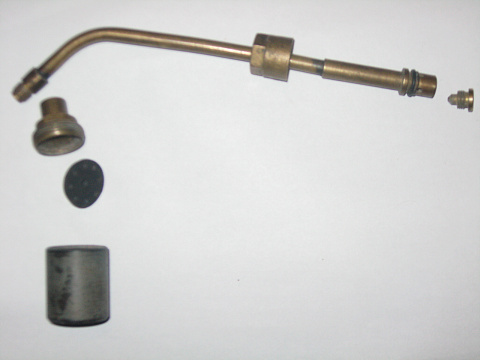

• Саму горелку придется купить в магазине.
• В качестве компрессора подойдет автомобильная камера. К сожалению, ее время от времени нужно наполнять воздухом, для поддержания давления на нужном уровне.

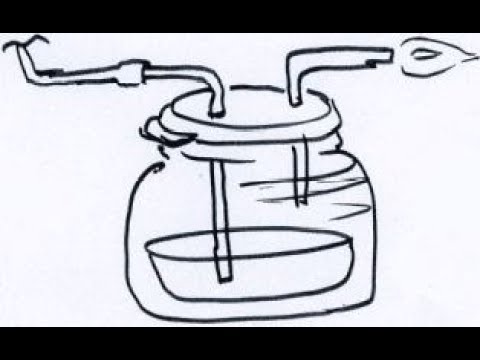

• В качестве топливного бака подойдет 2-х литровая канистра, в крышке которой проделываются 2 отверстия, куда вставляются трубочки. Одна из них должна доставать до дна канистры, а вторая – до половины.
• Для ресивера подойдет прозрачная пластиковая емкость, которая может плотно закрываться крышкой. Объем ресивера – 10 литров.

Этапы сборки:

• В топливный бачок, где-то на половину, заливается бензин.
• На вход компрессора желательно установить фильтр самой простой конструкции. Для этого используют пластмассовую воронку, на которую следует натянуть капроновый чулок.

Как работает подобное устройство

Воздух из компрессора подается в ресивер, который сглаживает неравномерность давления. После этого, он попадает в бак с бензином, в результате из бака уже вытесняется горючая смесь воздуха и паров бензина. Эта смесь попадает на горелку, остается только ее поджечь.

Для подобного изделия потребуется металлическая плоская баночка, пемза и не большое количество бензина.

Как собрать изделие.

• В металлическую баночку, достаточно плотно набивается пемза, практически полностью.
• После этого, ее следует пропитать бензином. Делается это очень аккуратно, чтобы бензин не разливался. Изготовление горелки закончено. Такая горелка может давать тепло на протяжении 15-ти минут. На ней можно приготовить скромный обед или обогреть палатку в экстремальных условиях.

• В процессе работы бензиновая горелка может засоряться, поэтому лучше использовать качественный бензин, с большим октановым числом.
• Если использовать специальные присадки для бензина, то можно решить проблему засорения горелок. Подобные присадки применяются в инжекторных двигателях.
• Чтобы горелка не отказала в самый неподходящий момент, ее лучше почистить после использования.

• Бензиновая горелка использует топливо, которое можно приобрести на любой заправке. Что касается газа, то нужно еще поискать заправку, где заправляют газовые баллоны. Поэтому можно сделать вывод, что бензин, намного доступнее, по сравнению с газом.
• По мере того, как вырабатывается газ в газовой горелке, ухудшается качество ее работы, чего не скажешь о бензиновой горелке.
• Вдали от цивилизации, хотя и случайно, но можно раздобыть немного бензина, а вот газ вряд ли удастся найти.
• Бензиновые горелки отличаются легкостью и компактностью. Их можно поместить в рюкзак и взять с собой в поход.

В условиях разреженности воздуха бензиновая горелка никогда не откажет, а вот газовая горелка либо будет гореть плохо, либо вообще не будет гореть.

Выбор горелки в магазине – это не простое дело, особенно в условиях, когда имеется возможность выбора. Главное – это определить заранее критерии, по которым и будет выбираться горелка, в зависимости от предполагаемых условий ее работы. На что же нужно обращать внимание:

• Лучше выбрать ту модель, у которой имеется разъемное соединение, отделяющее насос от горелки. Это упростит задачу по чистке насоса, если это необходимо.
• В инструкции должно быть указано, насколько быстро можно вскипятить 1 литр воды в стандартных условиях.
• Здесь же должно быть указано, сколько горючего уходит на то, чтобы вскипятить тот же 1 литр воды или указываться расход топлива за единицу времени.
• Если вес имеет принципиальное значение, то на эти данные так же следует обращать внимание. При наличии транспорта это не принципиально.
• Желательно определиться с наличием запасных частей. Любой аппарат рано или поздно выходит из строя, и горелка не является исключением. Если запасных частей для ремонта нет, то, в случае неисправности, ее придется просто выбросить.
• Наличие ветрозащиты – это еще один немаловажный фактор, который может повлиять на процесс выбора.

В некоторых случаях, использование бензиновых горелок может быть оправдано. При этом, не следует забывать, что за подобными устройствами необходимо ухаживать и использовать только качественный бензин.

Еще один фактор, который влияет на выбор газовых горелок – это пожароопасность, что требует постоянного внимания и соблюдения правил пользования. Ведь бензин – это не керосин и его пары способны быстро воспламеняться, а при определенных условиях и взрываться. Поэтому, лучше лишний раз подумать над тем, стоит ли брать с собой в поход бензиновую горелку. При определенных условиях, лучше обеспечить себя сухими ветками деревьев и позаботиться о том, чтобы они, в случай чего, не намокли.

Поскольку бензиновая горелка – это, все-таки опасное устройство, то лучше отдать предпочтение заводским моделям и не заниматься самодеятельностью, что может поставить под угрозу жизнь не только свою, но и членов своей семьи.
