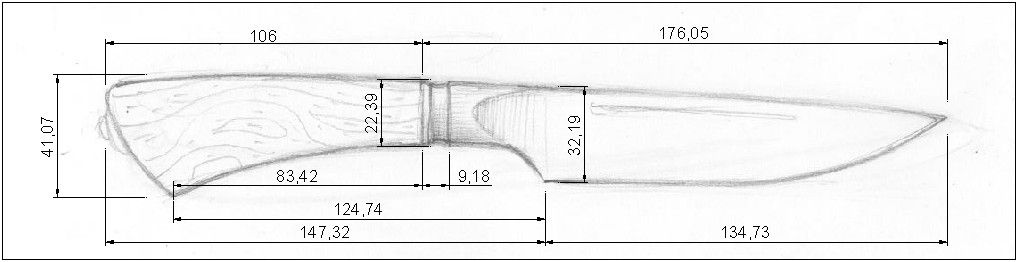

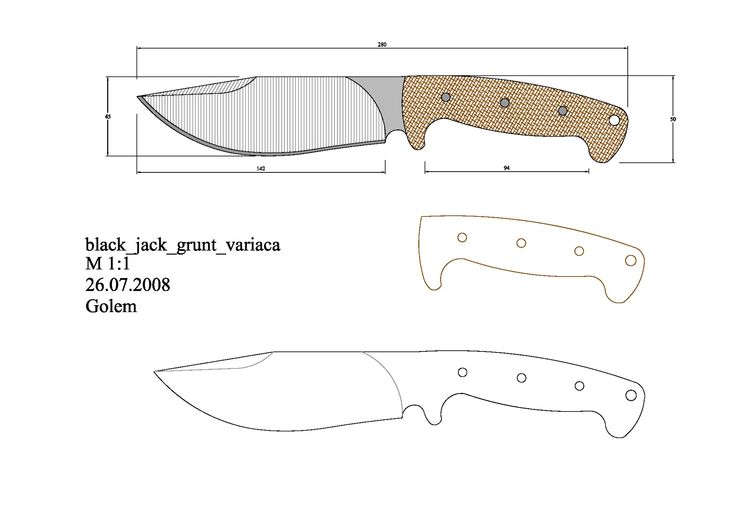

Чертеж большого финского ножа Леуку

?

Предыдущая статья | Следующая статья

Ножи такого размера встречаются у многих народностей и используются, как правило, схожим способом. Это обычно работы по разбивке и обустройству лагеря, расчистка кустарника и мелкого подлеска, а так же возможная замена легкому топору. Финская компания Лаури выпускает несколько типоразмеров клинков под подобные ножи, это клинки длиной 175 и 210 мм. Толщина у этих клинков не более 3 мм, поэтому вес обеспечивается шириной рабочей части. При сборке рукояти на нож Леуку лучше всего пользоваться сквозным монтажом, который позволяет соединить много разных элементов без потери прочности.


Скачать чертеж ножа в более высоком разрешении (1800х1200 px)

Основная часть рукояти – это береста, она легкая и очень удобная в работе, проставками могут послужить кость или рог, а по краям, в качестве стягивающего элемента лучше всего поставить карельскую березу, она очень прочная и позволит хорошо стянуть весь пакет рукояти.

Не забывайте ставить проставки из фибры между элементами из разных материалов(например между деревом и костью), это улучшит прилегаемость отдельных частей и повысит общую прочность рукояти.

Разрез в профиль на данном чертеже не приводим, он достаточно стандартен и представляет собой классическую форму яйца, как вы могли наблюдать на наших прошлых чертежах.

Общий вид тоже не приводим, вы можете взять любой из трех клинков Лаури леуку, хвостовики у них одинаковые.

Для финского ножа Леуку понадобится:

– клинок Lauri Leuku 210

или Lauri Leuku black

– больстер V35X, латунь или мельхиор
– тыльник 39x25x2 мм, латунь или мельхиор
– рог оленя проставки
– береста
– фибра вулканическая черная 0.4 мм
– карельская береза высший сорт
– клей эпоксидный Момент

– винт для сквозного монтажа

Специально для подписчиков нашего блога в ЖЖ и друзей с Facebook и ВКонтакте при покупке набора с клиноком Lauri Leuku 210 или Lauri Leuku black вы получите скидку 10%

sarmik
Sarmik. ru
Sarmik.ru магазин ножей

Ноябрь 2015
ВсПнВтСрЧтПтСб
1234567
891011121314
15161718192021
222324252627
28
2930

  • Facebook
  • VKontakte
  • Twitter
  • Guns.ru
  • Ножи из дамасской стали
  • Складные ножи
  • Olamic Cutlery
  • Подарочные сертификаты
  • Молотобоец
  • Кастомизированные складные ножи
  • Spyderco
  • Клинки
  • G-10
  • Карбонфибра
  • C-Tek
  • Паракорд

Разработано LiveJournal. com

конструкция, размеры, чертежи и заточка клинка

Якутский нож представляет собой традиционный вид холодного оружия коренных жителей Якутии. Относится к наиболее известным предметам, ассоциирующимся с Республикой Саха, наряду с хомусом и алмазами.

Содержание:

  • История появления
  • Конструкция
  • Клинок
  • Рукоятка
  • Ножны
  • Ношение ножа
  • org/ListItem”> Заточка

История появления

Необходимость охотничьего ножа для якутов диктуется условиями их обитания. Нож, наряду с другими видами оружия — обязательный инструмент любого охотника. Местное население издревле промышляло охотой, добывая себе таким образом пищу и теплые шкуры.

Археологические раскопки дают указание на многовековую историю холодного оружия в Якутии. Причем современные изделия мало чем отличаются по своим размерам и геометрии от древних образцов.

Железная руда в Якутии добывалась с древнейших времен. Сталь выплавляли, минуя стадию чугуна. Полученный металл обрабатывали местные кузнецы. Якутские мастера научились своими руками изготавливать охотничьи ножи. Причем сделанные ими ножи ничем не уступали по качеству работам кузнецов европейских стран.

к содержанию ↑

Конструкция

Конструктивно якутский нож практически не изменился за столетия существования. Однако размеры клинка и рукоятки часто отличаются — в зависимости от воли мастера и региональных предпочтений. В разных районах Якутии используют свое соотношение длины клинка и рукоятки.

к содержанию ↑

Клинок

Особенность клинка состоит в его асимметричной форме. Обух всегда прямой и ровный, а лезвие очень острое. Затачивается лезвие только с левой стороны. Если смотреть на него со стороны рукоятки, боковые грани видятся совершенно разными: левая — выпуклая, правая — плоская.

Правая сторона лезвия полностью плоская. Благодаря этому сечение клинка приближается к форме четырехугольника.

По правую сторону лезвия расположен дол (йос), который может быть разной формы — в зависимости от модели. Некоторые оружейники делают выемку почти по всей площади лезвия, оставляя только небольшую кайму рядом с обухом. Другие же мастера проделывают маленький желобок, смещенный к рукоятке. Со стороны рукоятки дол более широк, сужаясь ближе к острию.

Необходимость в йосе возникла по нескольким причинам:

  1. Появления дола обусловлено появлением компенсаторного поводка при контакте разных типов металлов. Дело в том, что сталь для якутских ножей подбирается как твердая, так и мягкая.
  2. Наличие дола облегчает процесс заточки и правки лезвия при низких температурах.
  3. Йос выполняет функцию канала для спуска крови добычи.
  4. Наличие желобка облегчает конструкцию.

Клинок настоящего ножа из Якутии имеет незаточенную ровную сторону, усиливающую пробивное действие оружия. Благодаря такой особенности конструкции увеличивается прокалывающая сила оружия, появляется возможность работы с толстыми шкурами.

Существует обширная классификация якутских ножей по размерам. Из всего многообразия холодного оружия можно выделить три большие группы:

  1. Малый. Длина клинка 8–11 см. Используется не только в охотничьих, но и бытовых целях.
  2. Средний. Длина клинка 11–17 см. Этот тип охотничьего оружия наиболее распространен.
  3. Длинный. Длина лезвия колеблется между 17 и 30 см. Встречается реже всего. Отзывы охотников свидетельствуют о том, что этот класс ножей — мощное боевое оружие.

Также существуют ножи с еще большими лезвиями. Однако их относят скорее к топорам и копьям. В качестве примера можно привести батас с батыйа. Длина их лезвий достигает 40–60 см.

Важное значение имеет ширина лезвия. Узкие клинки относят к тундровому классу. С их помощью удобно резать или проделывать дырки в каком-либо материале. Более широкие клинки относятся к таежному классу. Такие лезвия используют для разделывания туш и обработки древесины.

к содержанию ↑

Рукоятка

Классический якутский рабочий нож — это насаженный на деревянную рукоять ручной работы. Изготавливают рукоятку из березового капа. Данный материал представляет собой стволовой нарост и отличается особой прочностью. Также возможно использование бересты. Готовую рукоятку пропитывают специальным маслом, благодаря чему она приобретает влагостойкие характеристики.

Рукоятка имеет яйцевидную форму. Такая конструкция дает возможность избежать проворачивания ножа в руке во время работы.

Узкая часть ручки направлена в сторону клинка. Упоры не используются. Рукоять достаточно длинная, что позволяет комфортно работать ножом в рукавицах. К тому же, чем больше длина ручки, тем выше рубкость ножа.

Установка клинка в рукоять представляет особый интерес. Вначале проделывают широкое отверстие по центру ручки. Далее острый хвостовик вставляют в рукоять. После этого по бокам монтируют клинья-чопики из мягкого дерева. В результате лезвие закрепляется в ручке ножа.

к содержанию ↑

Ножны

Для якутского ножа используют максимально простые и функциональные ножны. Делают их из хвоста быка. Шкура с хвоста снимается чулком, после чего надевается на деревянную заготовку. В результате шкура приобретает нужную форму.

Также в качестве материала для изготовления ножен используют бересту или древесину.

Нож утапливается в ножнах на две трети рукоятки. Клинок свободно висит в деревянном футляре ножен.

к содержанию ↑

Ношение ножа

Якутский нож располагают по левой стороне тела (для правшей) или спереди. Охотник должен иметь возможность быстро достать оружие из ножен правой рукой. При этом большой палец упирается на основание ножен. Лезвие располагают острой стороной налево.

Ножны оснащают кожаным ремнем или шнурком. С их помощью оружие фиксируется на поясе.

Заточка

Якутский нож затачивается со стороны дола, то есть справа от правши и слева от левши. Брусок прикладывают к режущей кромке под углом 5–7 градусов и точат клинок по направлению вверх. Заточку осуществляют до тех пор, пока не образуется тонкая блестящая линия на режущей кромке, представляющая собой наиболее острую часть лезвия.

При натачивании якутских ножей используют камни разной зернистости. Черновую заточку делают крупнозернистым камнем, а финальную — камнем с мелкими зернами.

Knife Handle Drawing Stock-Fotos und Bilder

  • CREATIVE
  • EDITORIAL
  • VIDEOS

Beste Übereinstimmung

Neuestes

Ältestes

Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

Lizenzfrei

Lizenzpflichtig

RF и RM

Durchstöbern Sie 76

чертеж рукоятки ножа Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. мессер каракули 3 – рисунок рукоятки ножа сток-графика, -клипарт, -мультфильмы и -symbolewood рисовать нож инструмент – рисунок рукоятки ножа сток-фотографии и векторные иллюстрации der malbuchseite für kinder mit umrissener Clipart zum ausmalen. buchstabe k für messer. – чертеж рукоятки ножа, рисунок стоковой графики, -клипарт, -мультфильмы и -символисторические дольче, 15.
bis 17. jahrhundert, holzstiche, veröffentlicht 1893 – рисунок рукоятки ножа, рисунок стоковой графики, -клипарт, -карикатуры и -символики, искусство исторической науки, holzschnitte, veröffentlicht im jahre 1897 – рукоятка ножа для рисования сток-графика, -клипарт, -мультфильмы и -символы для кемпинга и активного отдыха – рукоятка ножа для рисования сток-графика, -клипарт, -мультфильмы и -символизм клубничного джема на булочке – ручка ножа для рисования сток-графика, – клипарт, -cartoons und -symboleküchenmesser seitenansicht zeichnung – чертеж рукоятки ножа сток-график, -клипарт, -мультфильмы и -symboleconstruktion sachen – чертеж рукоятки ножа сток-фотографии и чертеж производителя ножей маркировка на рукоятке ножа – чертеж рукоятки ножа сток-фото и бильдермессер doodle 2 – рисунок рукоятки ножа сток-график, -клипарт, -мультфильмы и -символ старая гравированная иллюстрация медных орудий, недавно обнаруженных в Висконсине – нож с гнездом для рукоятки – рисунок рукоятки ножа сток-фотографии и выгравированная иллюстрация индийской культуры, сабля талвар с зазубренным лезвием и мушкетной винтовкой – рисунок рукоятки ножа стоковые фото и бильдерверкзеуг попурри – рисунок рукоятки ножа стоковая графика, -клипарт, -мультфильмы u nd -symbolefinishing messergriffe – рисунок рукоятки ножа – графика, -клипарт, -мультфильмы и -symbolekunst & handwerk konzept banner – рисунок рукоятки ножа – графика, -клипарт, -мультфильмы и -symbolekochelemente – messer und utensilien – рисунок ручки ножа- grafiken, -clipart, -cartoons und -symboleradfahren gelbe Silhouette icons/eps10 – рисунок ручки ножа стоковая графика, -клипарт, -мультфильмы и -символомолекулярные гастрономические концепции abbildung – рисунок ручки ножа стоковая графика, -клипарт, -мультфильмы и -symbolecycling farbe vielfalt icons/eps10 – чертеж рукоятки ножа сток-график, -клипарт, -мультфильмы и -символы-силуэт иконки/eps10 – рисунок рукоятки ножа сток-график, -клипарт, -мультфильмы и -символантики иллюстрация рукоятки ножа – чертеж рукоятки ножа -grafiken, -clipart, -cartoons und -symboleantikes illustration schwert hilts – чертеж рукоятки ножа stock-grafiken, -clipart, -cartoons und -symboleküchenbedarf in schwarz und weiß – нож Чертеж рукояти стоковые изображения, клипарты, мультфильмы и символы bau ​​- Чертеж рукояти ножа стоковые фото и изображенияОрнамент для рукояти ножа.
Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Теодор де Бри. Орнамент для рукояти ножа. Создатель: Theodor de Bry.vielzahl mittelalterlicher waffen – рисунок рукоятки ножа стоковая графика, -клипарт, -мультфильмы и -символы linienillustration für kavallerieschwert – рисунок рукоятки ножа стоковая графика, -клипарт, -мультфильмы и -символическая гравированная иллюстрация японского искусства – лакированная рукоятка и ножны из слоновой кости – рисунок рукоятки ножа стоковые фото и изображения силуэты металлический штопор белый фон – рисунок рукояти ножа стоковые фотографии и изображения силуэт металлический штопор белый фон – рисунок рукояти ножа стоковые фотографии и изображения Дизайн рукояти охотничьего меча, пера и черная тушь, кисть и черная заливка, серо-голубая акварель на бумаге, наложенная, Вероятно, рендеринг.
.. Эскиз набора серебряной посуды, Пьетро Белли, итальянец, 1780Ð1828, Перо и коричневая тушь, кисть и серая заливка графит на кремовой верженой бумаге,…Проект набора посуды, Пьетро Белли, итальянец, 1780-1828, перо и черная тушь, кисть и черная, желтая и синяя акварель, графит на бумага,…кухонный топорик нож мачете на фоне пня рубленые дрова – рисунок рукоятки ножа стоковые фото и фотографиикухонный топорик мачете на фоне пня рубленые дрова – рисунок рукоятки ножа стоковые фотографии и бильдершвертер и дольче аус дер антиквариат, холцстих, 1862 – рисунок рукоятки ножа сток-график, -клипарт, -мультфильмы и -символическая гравировка медных орудий, недавно обнаруженных в Висконсине – нож с гнездом для рукоятки нож с гнездом для рукояти – рисунок рукоятки ножа стоковые фотографии и выгравированные изображения древнего египетского искусства, кинжал с бронзовым лезвием и рукоятью из слоновой кости – рисунок рукояти ножа стоковые фотографии и выгравированные изображения древнего египетского искусства, кинжал с бронзовым лезвием и слоновой костью ручка – рисунок рукоятки ножа стоковые фотографии и бильярдная гравировка иллюстрации скандинавской культуры , резная рукоять ножа – рисунок рукоятки ножа стоковые фото и бильярдная гравировка иллюстрации скандинавской культуры, резная рукоять ножа – рисунок рукоятки ножа стоковые фото и фотографииНож и вилка, около 1936.
Художник Грейс Халпин. Коробка для ножей, около 1940 г. Художник Лерой Гриффит. Нож для сена, около 1938 г. Художник Сэмюэл Файгин. Сабля, 1942 г. Художник Карл Бюргернисс. фон 2

Как пользоваться складными ножами — журнал BLADE

Модель использует нажимной нож Mora, чтобы убрать локоны, оставленные в нижней части кривой. С помощью толкающего ножа вы можете работать с древесиной в противоположном направлении, не меняя положения заготовки.

Ножи бывают разных форм и размеров. Как инструменты, их конструкции иногда ориентированы на конкретные задачи. Что касается складного ножа, то он предназначен для работы по дереву. Было обнаружено, что складные ножи относятся к эпохе викингов более тысячи лет назад.

Сам дизайн принимает множество различных форм для различных целей. Иногда его не называют складным ножом, но с первого взгляда можно увидеть взаимосвязь и то, как ряд инструментов можно считать частью одного семейства. Как и в случае с любым инструментом, разные культуры по-разному интерпретируют его разработку.

Что такое складной нож?

Раскладной нож представляет собой лезвие с одинарной фаской, помещенное между двумя рукоятками. Инструмент получил свое название от того, как он используется. Вы просто берете обе рукоятки и тянете нож к себе скосом вверх. Контролируя угол, под которым лезвие входит в древесину, можно контролировать глубину пропила. Крутой угол даст вам более глубокий и агрессивный срез, но также потребует больше усилий.

Уменьшение угла делает пропил более мелким, а также обеспечивает более чистую отделку, поскольку материал удаляется менее агрессивно. Некоторые конструкции имеют длинные ручки на одной плоскости с лезвием. В других конструкциях рукоятка плотно прилегает к плоскости лезвия и находится под ней. Независимо от того, где находятся ручки, действие остается тем же, но меняется точка управления.

Верхний ряд слева: складной нож немецкого образца производства Западной Германии, толкающий нож Mora, складной нож английского образца, складной нож Flexcut 5 дюймов и бондарный нож. Нижний ряд в том же порядке: круглый складной нож и скорп стулодела.

Как пользоваться складным ножом

При работе с узким инвентарем шириной до двух дюймов достаточно легко вытянуть нож прямо к себе. На более широком прикладе нож лучше перекосить. Перекос ножа обеспечивает переднюю кромку и вызывает меньшее сопротивление во время разреза. При работе с твердой древесиной вы хотите, чтобы срез был легким, так как плотное зерно обеспечивает большее сопротивление и увязает нож.

Если наклонить нож и обработать углы, длинные локоны легко удалить. Даже при работе плашмя при перекосе лезвия складного ножа можно получить красивую стружку.

Научиться правильно пользоваться складным ножом немного похоже на решение головоломки. Самый простой способ сделать разрез — это обработать грани материала. Например, предположим, что мы работаем над квадратной деталью. Чтобы придать изделию требуемый размер, проще обработать углы, создавая больше углов, пока вы не получите желаемую форму. Работая на плоской поверхности, вы должны тратить больше энергии и прилагать усилия, чтобы сделать надрез.

При первом использовании складного ножа, как правило, используются руки для приведения инструмента в действие. Вместо этого используйте мышцы спины, которые больше и меньше подвержены быстрому утомлению. Отведите нож назад, как будто вы используете ту же мышцу для гребли. Если все сделано правильно, вы должны почувствовать, как ваши лопатки пытаются встретиться посередине спины. В целях безопасности держите локти плотно прижатыми. Когда вы отводите нож назад, ваши локти ударяются о корпус, действуя как стопор безопасности, не позволяя вам поскользнуться и порезаться.

Типы складных ножей

Окорочный нож — это обычно более крупный складной нож, используемый для извлечения коры из бревен. Они крупнее и тяжелее своих деревообрабатывающих собратьев, так что вы можете пробить кору.

По моему опыту, при работе с сырой древесиной нож не должен быть таким острым. На самом деле, несколько полезнее держать нож немного тупым при резке сырой древесины, чтобы избежать слишком глубокого погружения в саму древесину. На выдержанных бревнах, из-за отсутствия сока между корой и заболонью, я считаю, что лучше иметь нож немного острее.

Ручные ножи для деревообработки бывают различных форм и размеров. Я использовал два основных типа: английский и немецкий. В английском стиле клинок имеет небольшую арку, а рукояти находятся в одной плоскости с лезвием. У ножей в немецком стиле ручки расположены ниже лезвия, а лезвие имеет тенденцию быть прямым. Рукоятки ножей могут быть разными. Большинство моих имеют грушевидную форму. Существуют и другие стили, такие как стиль с круглой ручкой, которая имеет форму шара.

Раскладной нож в английском стиле имеет небольшую, но тонкую фаску, которая создает красивые завитки. Немецкий нож имеет крутой угол скоса. Если использовать его прямо поперек узкого куска дерева, он может удалить большое количество материала. На момент фото автор еще не закончил чистить лезвие, поэтому на нем есть следы от молотка.

Ножи специального назначения включают любой складной нож, форма которого позволяет получить определенный результат. Нож бондаря имеет форму, подходящую для изготовления бочковых клепок. Еще у меня есть нож для изготовления рукоятей. Нож для изготовления ручек представляет собой тугую дугу, предназначенную для изготовления ручек для таких вещей, как метлы или садовый инвентарь. Основная форма — полукруг, поэтому вместо того, чтобы пытаться скруглить кусок, сделав несколько надрезов под углом, вы получаете кусок дерева близкого размера и просто позволяете ножу придать ему форму.

Бритья бондарная предназначена для долбления клепки ствола.

Нажимной нож


Модель использует нажимной нож Mora, чтобы убрать локоны, оставленные в нижней части кривой. С помощью толкающего ножа вы можете работать с древесиной в противоположном направлении, не меняя положения заготовки.

Скандинавское изобретение, толкающий нож похож на складной нож в том, что у него есть лезвие, прикрепленное двумя ручками с каждой стороны. Использование толкающего ножа отличается тем, что вы должны отталкивать лезвие от тела, а не тянуть его к себе. В отличие от складного ножа, рукоятки выходят прямо с боков, что позволяет вам толкать или тянуть нож. Обычно я использую нож таким образом, чтобы он выполнял свою работу, то есть иногда я подтягиваю нож к себе, а не толкаю.

Что такое скорп?

Технически скорпы не являются складными ножами. Тем не менее, с точки зрения внешнего вида и использования, вы не можете не объединить их в одну семью. У меня есть инструмент для изготовления стульев, который предназначен для выдалбливания сидений стульев. На старых стульях есть небольшое углубление в том месте, где сидит человек. Для изготовления формы был использован строительный инструмент. Инструмент работает так же, как складной нож, за исключением того, что у него более короткое лезвие с более выраженной дугой.

Как заточить складной нож

Как и любой другой режущий инструмент, складной нож необходимо заточить. Возможно, самая сложная часть заточки складного ножа — найти способ закрепить его. Я считаю динамическую заточку самым простым способом заточки складного ножа. Я натягиваю нож и двигаю точилку, а не наоборот. Один из способов подготовить нож для заточки — положить одну рукоятку под мышку, а другую держать в другой руке. Как только нож закрепится таким образом, поднесите к нему камень. Другой способ — упереться одной ручкой в ​​скамью, опереться грудью на другую ручку, а затем начать точить. Имейте в виду, что складной нож должен быть острым (за исключением случаев, отмеченных ранее), но, поскольку это не обязательно хороший инструмент для деревообработки, не увлекайтесь.

Ютубер Джеймс Райт покажет вам, как наточить складной нож с помощью набора точильных камней в своем магазине.

Наконец, смазывайте его маслом. Даже более новые изготавливаются не из новых высокотехнологичных сталей. Большинство из них изготовлено из простого углеродного сырья, и тонкий слой масла имеет большое значение. Среди прочего, Flexcut предлагает современный складной нож.

Другие инструменты для резьбы по дереву

Помимо складных ножей и рубанков, существует множество других типов ножей для резьбы по дереву, которые могут помочь в некоторых тонкостях столярного дела. Маленькие, юркие ножи для резьбы по дереву, такие как нож-слойд или нож-ложка.

Слойд-нож — это короткое прочное лезвие, подходящее для небольших ограниченных работ по резьбе. Нож-ложка, как следует из названия, предназначен для вырезания вогнутой части ложки, но его можно использовать и в любой другой ситуации, когда вы пытаетесь создать вогнутую выемку в материале.

Безусловно, чтобы стать успешным столяром, нужны не только эти несколько инструментов, но знание того, как пользоваться большими или маленькими инструментами для резьбы по дереву, может привести вас на путь к успеху.
