Чертеж металлической печи для бани: Лучшая печь для бани своими руками из металла чертежи

alexxlab | 03.04.2023 | 0 | Разное

Содержание

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах
- Из чего состоит печь
Необходимые материалы и инструменты
Изготовление печи согласно чертежу печки для бани
- Этап 1: Изготовление топки и каменки
- Этап 2: Бак для нагрева
- Этап 3: Дымоход
Как правильно установить печь — советы

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр – 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
Лист металла толщиной не менее 8 мм.
Стальной прут диаметром 10 мм.
Колосник.
Задвижки и петли зи металла для двери.
Дымоход.
Кран.
Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

монтаж топки и каменки;
изготовление бака для нагрева;
сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером – 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером – 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.

Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше

проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

Печь для бани своими руками из металла: чертежи и схемы

Содержание статьи

1 Плюсы и минусы конструкции
2 Как работать с металлом
- 2.1 Особенности конструкции, размеры
- 2.2 Проект самодельной каменки
3 Советы по изготовлению
4 Заключение
5 Полезное видео

Металлические печи для бани своими руками для использования в русской или финской парной существенно превосходят в популярности их кирпичные аналоги. Безусловно, обуславливается это в первую очередь более оптимальной ценой, однако помимо этого, печи из металла гораздо быстрее нагреваются и достаточно просто монтируются. В зависимости от целей, материал, из которого делают печку для бани, может меняться.

Конструкцию из металла можно как создать самостоятельно, так и приобрести в специализированном магазине.

Важно! Самодельные печи для бани отличаются своим функционалом, кроме того, они сложны в изготовлении.

Различают довольно много типов металлических печей, однако основными из них являются:

Закрытые печи. Они довольно аккуратные и компактные, благодаря чему достаточно востребованные для обустройства небольших семейных бань. С внешней и внутренней стороны их обычно облицовывают кирпичом посредством специальных металлических скреп. Кирпич обязательно должен быть огнеупорным. Делается это для того, чтобы повысить теплоемкость печи в баню своими руками из металла. Сетку для нагрева камней устанавливают посредине печи;
Открытые печи.
Данный тип печей оснащен открытой каменкой и меньшим баком, благодаря чему обогрев парной происходит гораздо быстрее. Камни можно накрыть крышкой из оцинкованной стали в том случае, если вы хотите увеличить теплоемкость печи;
Комбинированные печи. Конструкция печи данного типа подразумевает наличие топливника с двумя задвижками, а также поддувалом и специальной решеткой. Помимо этого, в комбинированной печке для бани своими руками имеется два патрубка с четырьмя отверстиями. Предназначены данные отверстия для обводного колена и непосредственно трубы. Материалом для изготовления печи комбинированного типа служат стальные листы, толщина которых варьирует от трех до пяти миллиметров.

Помимо этого, металлические печи можно разделить на классы, исходя из типа используемого топлива:

Дровяные. Данный тип печей нуждается в большом количестве топлива, а также тщательном уходе.

При этом именно дровяные печи обеспечивают парную «живым огнем»;
Газовые. Их можно отнести к наиболее современным типам печей. Газовые печи обычно оборудуются специальными термостатами, которые позволяют регулировать мощность, а также защитными элементами, дабы не допустить утечку газа;
Электрические. Подобные печи представляют собой металлический корпус, который оснащен элементами нагрева, а также теплоизоляционными механизмами. С чертежами печи для бани из металла можно ознакомиться ниже.

Плюсы и минусы конструкции

Если сравнивать металлические конструкции с другими отопительными элементами, можно обозначить следующие их явные преимущества:

Небольшие размеры и аккуратный внешний вид делают их ключевыми элементами для использования в компактных банях;
Процесс монтажа существенно облегчается за счет того, что легкая конструкция печи не нуждается в фундаменте;

Металлические печи, в отличии от кирпичных, могут гореть без перерывов;
Относительно небольшая цена. Объясняется она тем, что изготовить подобную конструкцию довольно просто, достаточно лишь найти в интернете или в специализированных журналах оптимальный для печи для бани чертеж;
Благодаря тому, что самодельные печи для бани из металла быстро нагреваются, уже через пару часов топки парная полностью готова к использованию. Соответственно, быстрый нагрев печи также можно отнести к неоспоримым преимуществам;
Если в процессе монтажа печки в баню самодельной выбрать максимально качественные материалы, а также грамотно и надежно все сварить, конструкция может прослужить до двадцати пяти лет;
Печки в баню своими руками из железа абсолютно безопасны, если в процессе монтажа полностью следовать предоставленным инструкциям.

Помимо положительных качеств, медаль имеет и обратную сторону:

Печь нуждается в постоянной поддержке горения из-за того, что довольно быстро остывает. Обуславливается это ее неспособностью сохранять тепло. Необходимо тщательно выбирать чертеж печки для бани из металла;
Металлической печи довольно сложно дается отопление помещений с большой площадью;
Уровень безопасности от возникновения пожара гораздо ниже, чем у кирпичных конструкций. Именно поэтому печь из металла требует дополнительной внутренней облицовки огнеупорными материалами.

Материалы, используемые в производстве

Как самому сделать печь для бани?

Внимание! Для того, чтобы изготовить действительно качественную печь, используют металл, толщиной не менее пяти сантиметров.

Если это правило не учтено, то отопительный прибор не сможет проработать более пяти-семи лет. Производители дорогих металлических печей для топки используют сталь, толщина которой не меньше десяти миллиметров. Материал меньшей толщины используется для производства водяных баков, а также сосудов для камней.

Как работать с металлом

Определяем форму конструкции

Чертежи печек для бани из металла разнообразны. Многие пренебрегают важностью формы печи, однако она играет практически ключевую роль в производительности и удобстве эксплуатации.

Информация. Наиболее востребованными конструкциями являются цилиндрические, горизонтальные, фигурные варианты, при этом прямоугольные являются наиболее практичными.

Их практичность обуславливается заостренными краями, которые никогда не нагреваются выше допустимой нормы.

Именно это позволяет банной печи держать прямоугольную форму. Однако это не значит, что стоит пренебречь установкой ребер жесткости, поскольку дополнительно себя обезопасить всегда кстати. При планировании возведения металлической печи для бани своими руками, чертежи и планы – важнейшая составляющая.

Стоит помнить о том, что определение уровня нагрева тех или иных элементов происходит как раз за счет формы топливного отсека.

То есть, при нагреве нижней части печи, снижается температура нагрева стенки, прилегающей к очагу.

Именно это позволяет уравновесить прогрев парной комнаты, балансируя при этом все тепловые потоки.

Кстати, устойчивость конструкции также определяет правильный прогрев.

В этом смысле наиболее неустойчивы печи с цилиндрической формой, из-за чего их производят с очень толстыми стальными стенками.

Как уже говорилось ранее, в случае с прямоугольными печами все иначе, поскольку тонкие стены удерживаются за счет холодных углов конструкции.

Безусловно, форма и материал изготовления являются одними из важнейших критериев выбора печи. Однако еще более важно – предотвратить коробление ее стен.

Коробление представляет собой сплющивание, образование трещин в металле под воздействием чрезмерно высоких температур. Данный процесс повышает риск возгорания, а при остывании форма в норму не приходит.

Варианты улучшения характеристик конструкции.

Благодаря приведенной ниже информации, вы сможете свести к минимуму то самое неблагоприятное влияние повышенных температур на материал, из которого изготовлена печь. Делается это посредством одного из способов, либо же сразу обоих:

Подготовка материала перед изготовлением печи;
Внесение некоторых правок в устройство традиционной банной конструкции.

Подготавливаем материал.

Для того, чтобы избежать коробления металлических элементов в процессе эксплуатации печи, рекомендуем прибегнуть к весьма хитрому, однако совершенно нетрудному способу, описанному далее.

Для этого необходимо взять уже вырезанные элементы печи, которые будут нагреваться сильнее всего.

Обычно это верхние, боковые составляющие конструкции, а также ее дверцы.

Итак, выбранные элементы необходимо нагревать любым доступным способом до тех пор, пока они не приобретут красный цвет, то есть раскалятся.

Далее нужно их медленно охладить. Допускается небольшое коробление на данном этапе, однако это совершенно нестрашно, исправить сложившуюся ситуацию можно при помощи молотка.

Важно! Еще раз измерьте все детали, которые подвергались нагреву, поскольку если размеры слишком изменились, нужно подрезать элементы, чтобы они приобрели свой первоначальный вид.

При планировании печи для бани, схемы, чертежи и рисунки нужно составлять с расчетом на этот трюк.

Особенности конструкции, размеры

Практически всегда банная печь из металла дарит парной большие объемы тепла за кратчайший срок. Таким образом, дрова в дровяных печах максимально быстро сгорают, все печные поверхности нагреваются до чрезмерно высокого уровня. Из-за этого добиться стабильности в температурном режиме помещения практически невозможно, а дровишек нужно постоянно подкидывать. Парная, таким образом, имеет либо слишком высокую, либо слишком низкую температуру, однако почему так выходит?

Дело в том, что обычно подобные печи оснащаются колосниковыми решетками, установка которых оправдана лишь в печках из камня, поскольку они нуждаются в быстром нагреве. Сквозь колосники может проходить большое количество воздуха, которое попадает в пламя, тем самым усиливая горение.

Производятся колосники обычно из чугуна, прутков или листов металла. Отличаются они по большей части формой, размером и расположением отверстий, в остальном функционал довольно похожий. Алгоритм работы такой:

Дрова размещаются сверху решетки;
Таким образом, тяга ничем не регулируется, а напротив – лишь усиливается;
Воздействию повышенных температур, по большей части, поддается верхняя часть печи, боковые – несколько меньше, нижние – совершенно незначительно.

Следует отметить, что подобный режим крайне отрицательно действует на срок службы конструкции, а также на атмосферу парилки.

Дело в том, что периодически пламя приходится заливать водой.

При этом, если воды было слишком много, оно может потухнуть, а если мало – быстро разгореться пуще прежнего. Таким образом, банные процедуры вместо умиротворения и расслабления дарят вам лишь дополнительное напряжение.

Мы предлагаем отказаться от классических колосников с поддувалом, а класть дрова прямо на дно печи. Помимо этого, дверки необходимо как можно более надежно загерметизировать, использовать можно как асбестовый шнур, так и минеральную вату. Для того, чтобы иметь возможность регулировать объемы подаваемого воздуха, дверки следует оснастить специальным отверстием, которое будет прикрываться обычной заслонкой.

Внимание! Если все вышеперечисленные рекомендации будут соблюдены, одна дровяная закладка будет гореть не менее часа.

Проект самодельной каменки

Как сделать печь для бани? Самая простая металлическая печь для отопления парной должна содержать следующие элементы:

Камеру для топлива;
Бункерную часть, в которой будут располагаться камни;
Бак для воды.

Каждый из представленных элементов рассмотрим более подробно.

Камера для топлива

Именно в топливной камере топливо превращается в огонь, тем самым обогревая помещение. Именно поэтому здесь обязательно должна присутствовать дверка, дабы появилась возможность беспрепятственной подачи дров в камеру. Помимо этого, должно быть поддувало, через которое можно регулировать подачу воздуха.

Желательно обустроить зольник, который представляет собой специальную решетку для очистки золы.

Делать это нужно регулярно, дабы не столкнуться с неприятными проблемами.

При постройке печи для бани своими руками чертежи должны содержать этот элемент.

Бункер для камней

Чертеж железной печи для бани также должен иметь еще и этот элемент.

Жар из камеры постепенно будет подниматься и попадет в бункер, где располагаются камни. Идеально, если камни расположены на специальной решетке, которая является своеобразным ограждением между топливной и бункерной частью. В этом случае обеспечивается наиболее оптимальный теплообмен.

Бункеры можно подразделить на два типа:

Открытые;
Закрытые.

В дальнейшей инструкции будет описываться процесс изготовления закрытого бункера. Однако важно не забыть про обустройство боковой дверки, посредством которой можно будет менять камни и лить на них воду.

Бак для воды

Для любой части конструкции металл на печку в баню – необходимый материал. После бункера жар от топливника поднимается к водяному баку. Лучше всего, чтобы он проходил через дымоходную трубу. Заливать воду в бак можно через верхнее, специально обустроенное, отверстие. При этом в нижней части для удобства следует установить краники.

Информация. Существуют и другие типы расположения бака для воды, однако наиболее равномерно вода прогревается именно при вышеописанном типе установке бака.

После того, как вы ознакомились с основными составляющими печи поближе, можно приступать непосредственно к их изготовлению.

Советы по изготовлению

В этом разделе вы получите ответ на вопрос, как правильно сделать печь в баню, чертеж металлической печи и как подобрать размеры печи из металла.

Рассмотрим процесс самостоятельного производства поэтапно:

Первым делом необходимо запастись всеми материалами, которые потребуются в процессе работы. Лучше всего брать стальные листы с большой толщиной, однако при желании сэкономить можно остановиться на толщине в два-пять миллиметров;

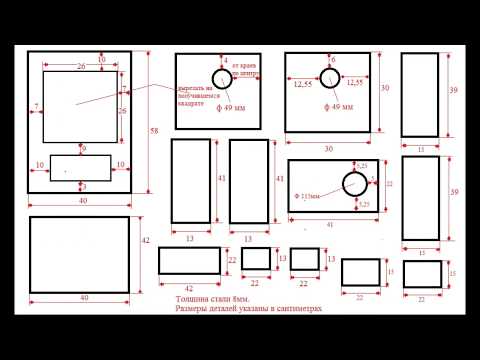

Далее следует сделать чертеж или эскиз будущей печи, с учетом всех размеров и конструктивных элементов. Это поможет определиться с количеством необходимых материалов. Также очень важно рассчитать площадь и количество всех деталей;
После этого все эскизы можно переносить на металл, однако со строгим соблюдением всех размеров, а также углов в девяносто градусов. Равные, противоположные части желательно сделать максимально приближенными друг к другу по размерам;
После перенесения чертежей на металлические листы, можно приступать к резке по металлу. Делается это при помощи круглошлифовальной машины, с которой необходимо быть предельно осторожным. Помните, что правила техники безопасности в работе с такими опасными инструментами должны преобладать, поскольку можно получить травмы, несоотносимые с жизнью;
Прежде чем приступать к свариванию всех деталей, каждую из них нужно проверить. Размеры, форма, отсутствие заусенцев – учтите все;
Далее можно приступать к свариванию каменки. Для этого две противоположные стороны ставятся перпендикулярно полу и параллельно друг другу. На этом этапе изготавливаются прихватки. После этого ставятся еще два параллельных друг другу листа, и все четыре элемента свариваются под прямым углом. Получилась коробка будущей каменки. На очереди изготовление нижней части, а также крышки;
Два листа, один из которых – дно, а другой – крышка, необходимо приварить к коробке с двух сторон. Идеальных размеров добиться очень трудно, особенно при самостоятельной резке, однако следует аккуратно крепить элементы, дабы иметь возможность заварить образовавшиеся отверстия, либо же обрезать лишние сантиметры. В качестве дна лучше всего использовать лист, толщина которого не менее 10 мм, поскольку именно данная часть каменки принимает на себя максимальный температурный удар. Если будет установлен слишком тонкий лист, дно может очень быстро прогореть, из-за чего дым будет проникать непосредственно в парную;
Приступаем к обустройству дверки. Для этого образовавшийся короб необходимо установить в горизонтальном положении, выполнить разметку, а затем вырезать отверстие посредством болгарки. Вырезанную квадратную часть выбиваем при помощи молотка;
Ко дну каменки необходимо прикрепить трубы, однако сначала для них прорезаются отверстия. Точно так же нужно прихватить бак для воды и топку.

Теперь вы знаете все составные части печи и как правильно сделать печку в бане своими руками.

Заключение

Безусловно, очень сложно изготовить печь своими руками, не прибегая к помощи специалистов и профессионалов. Железо для печи бани – экономичный вариант, но не стоит чересчур сильно экономить. Стоит помнить о том, что правильно построенная конструкция сможет р
адовать вас на протяжении многих лет. Важно предостеречь вас от возможной опасности, поэтому, если вы не имеете определенный опыт работы в данной сфере, не следует начинать свою карьеру со столь сложного задания.

Лучше всего доверить подобную работу опытному мастеру, который в кратчайшие сроки установит печь в вашей бане.
