Нанесение размеров на чертежах: правила, отклонения, ГОСТ

Чертеж — это универсальный документ, в котором конструктор дает исчерпывающую информацию о конструкции изделия, которое он разработал. Любой специалист, взявший в руки этот документ, должен получить информацию об изделии полностью и без искажений, даже находясь за тысячи километров. Для этого правила построения технических документов формализованы и зафиксированы в государственных стандартах.

Нанесение размеров на чертежах

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры  предназначены для точного указания габаритов изделия, а также  его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения  дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Скачать ГОСТ 2.307-2011

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

Если деталь имеет сферическую форму, а из двумерного изображения это не очевидно, то обозначение сферы на чертеже наносят так «Сфера R50»

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Сфера 50 на чертеже

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Отклонения угловых величин наносят только цифрами.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

stankiexpert.ru

12. Группирование размеров на чертежах

Размеры удобнее наносить справа от изображения (вида) и снизу от него. При таком расположении размеров облегчается чтение чертежей. Кроме того, чертежные инструменты при проведении размерных линий не закрывают изображения детали.

Размеры каждого элемента детали надо группировать так, чтобы они были нанесены в первую очередь на том изображении, которое наиболее полно отражает форму данного элемента (рис. 5.24).

Рис. 5.24

Группирование размеров на изображении по признаку удобства их чтения

Для наружной и внутренней формы детали размеры наносят отдельными цепочками, которые лучше располагать по разные стороны от проекции детали (рис. 5.25). Это условие помогает отыскать нужный размер и проверить его.

Рис. 5.25.

Группирование размеров на чертеже многоступенчатой детали

13. Шероховатость поверхностей машиностроительных деталей и ее обозначение на чертежах

Общие сведения. На любой обработанной поверхности при сильном увеличении хорошо заметны следы режущих кромок инструментов и зерен шлифованных кругов в виде близко расположенных друг к другу впадин и гребешков (рис. 5.26, а). Совокупность всех микронеровностей, образующих рельеф поверхности детали, называется шероховатостью.

Шероховатость поверхности играет большую роль в работе сопряженных деталей. Она влияет на трение и износ трущихся поверхностей, нагрев деталей, долговечность работы изделия и т.п.

Рис. 5.26

Шероховатость поверхности:

а — схема образования; б — соприкосновение сопряженных поверхностей

Две сопряженные детали должны плотно прилегать друг к другу по всей поверхности. Однако оставшиеся после обработки шероховатости мешают этому. Соприкосновение деталей происходит по вершинам выступов микронеровностей (рис. 5.26, б), образующим так называемую контактную поверхность. Контактная поверхность обычно всегда меньше реальной, то есть общей поверхности детали. Даже после тонкой шлифовки соединяемых деталей контактная поверхность в 2 — 3 раза меньше номинальной. При обычной же чистовой обработке резцом действительная площадь касания составляет менее 20% реальной.

В зависимости от назначения и условий работы деталей машин допускают различную шероховатость их поверхности. И на одной и той же детали шероховатости ее различных поверхностей могут очень сильно отличаться друг от друга.

Почему же нельзя все поверхности деталей делать с минимально возможной шероховатостью? Объясняется это тем, что такая обработка поверхности требует значительных затрат труда. Правильное назначение конструктором шероховатости поверхности, соответствующей условиям работы детали, имеет огромное значение в машиностроении.

В качестве критериев шероховатости поверхности установлено несколько параметров. Рассмотрим из них два основных: среднее арифметическое отклонение профиля Ra и высоту неровностей Rz.

Среднее арифметическое отклонение профиля Rа определяется как среднее значение расстояний отдельных точек профиля у1, у2,... yn до средней линии гребешков ОХ (рис. 5.27):

Rа =(у12+...+yn)/n.

Высоту неровностей профиля по десяти точкам Rz определяют как среднее значение между пятью высшими точками выступов и пятью низшими точками впадин профиля (перпендикуляры Н1, Н2, Н3, ..., Н10 из высших точек выступов и низших и параллельно средней линии ОХ):

Rz =[(Н1 + Н3 + … + Н9) — (Н2 + Н + ... + Н10)]/5

ГОСТ 2789 — 73 устанавливает предельные значения Rа и Rz, обозначаемые на чертежах числовой величиной шероховатости в микрометрах.

Пять высших точек выступов и пять низших точек впадин (см. рис. 5.27) берут в пределах базовой длины

l — длины участка поверхности, принятого для измерения шероховатости.

Рис. 5.27.

Микронеровности обработанной поверхности и определение их величины

Обозначения шероховатостей поверхностей деталей машин и правила нанесения их на чертежах установлены ГОСТом 2.309 — 73.

На чертеже наносят обозначение шероховатости всех обрабатываемых поверхностей изделия, независимо от методов их образования, кроме тех, шероховатость которых не обусловлена требованиями конструкции.

В обозначении шероховатости поверхности применяют один из знаков, изображенных на рис. 5.28. Высота знака h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота Н = (1,5 ... 3)h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

Для обозначения поверхности, вид обработки которой конструктором не устанавливается, применяют знак, изображенный на рис. 5.28, а.

Рис. 5.28.

Знаки шероховатости поверхности

Если поверхность образуется удалением слоя материала, например, точением, фрезерованием, сверлением, шлифованием, полированием, травлением и т.п., то применяют знак, изображенный на рис. 5.28, б.

В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, например литьем, ковкой, штамповкой, прокатом и т. п., используют знак, изображенный на рис. 5.28, г. Этот же знак используют для поверхности, не обрабатываемой по данному чертежу, то есть не подвергаемой дополнительной обработке.

Значение параметра шероховатости по ГОСТУ 2789 — 73 указывают в обозначении шероховатости: для параметра Rа — без символа, например, 0,5; для параметра Rz — после соответствующего символа, например, Rz 32.

Обозначения шероховатости на изображении изделия располагают на линиях контура, выносных линиях по возможности ближе к размерной линии или на полках линий-выносок.

Если шероховатость всех поверхностей детали одинакова, то ее обозначение помещают в правом верхнем углу чертежа и на изображениях не наносят (рис. 5.29, а). Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

Рис. 5.29.

Обозначение шероховатости: а — одинаковой для всех поверхностей детали; б — одинаковой для части поверхностей детали; В — часть поверхности детали не обрабатывается

При указании одинаковой шероховатости для части поверхностей детали в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и условное обозначение (√) (рис. 5.29, б). Это означает, что все поверхности, на изображении которых нет обозначения шероховатости или знака √ должны иметь шероховатость, указанную перед обозначением (√).

Знак √, взятый в скобки, должен быть по размерам таким же, как знаки, нанесенные на изображении.

Если часть поверхностей сохраняется в состоянии поставки, то есть не обрабатывается, в правом верхнем углу чертежа перед обозначением (√) помещают знак √ (рис. 5.29, в). Размеры и толщина линий его должны быть приблизительно в 1,5 раза больше, чем в знаках, нанесенных на изображении.

Обозначения шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Выбор шероховатости для поверхностей деталей. Характер и величина шероховатости поверхности детали зависят от вида ее механической обработки. При выполнении чертежей деталей в процессе деталирования сборочного чертежа и при выполнении эскизов деталей с натуры приходится решать вопросы, связанные с назначением (выбором) шероховатости поверхностей.

В любом соединении есть соприкасающиеся поверхности двух или нескольких деталей. По тому, насколько плотно или свободно это касание, можно судить о подвижности деталей, входящих в соединение. Характер соединения позволяет назначить шероховатость поверхностей детали.

По назначению и взаимодействию поверхности деталей разделяют на две основные группы:

а) сопрягаемые поверхности — поверхности соприкосновения и взаимодействия двух или нескольких деталей в соединении;

б) свободные поверхности — такие, которые с поверхностями других деталей не взаимодействуют.

Количество сопрягаемых поверхностей определяет степень подвижности или плотности сборки деталей. Количество свободных поверхностей определяет степень простоты изготовления деталей.

Назначение числовых значений параметров шероховатости сопрягаемых поверхностей зависит от необходимой точности соединений, от требований к внешнему виду и эксплуатационных свойств (уменьшение трения, удобство и безопасность обслуживания машины и пр.).

Прямой связи между точностью изготовления и шероховатостью не существует, так как всегда можно предъявить высокие требования к шероховатости поверхности при весьма неточном изготовлении ее. Однако, чем меньше поле допуска, тем более высокие требования предъявляются к шероховатости поверхности. Это позволяет ориентировочно выбирать минимально необходимую шероховатость поверхности детали в зависимости от допуска с помощью диаграммы (рис. 5.30).

Рис. 5.30.

Диаграмма определения шероховатости поверхности детали в зависимости от допуска

Наибольший диаметр ступенчатого валика, приведенного на том же чертеже в качестве примера, обозначен Ø52-0,019. По таблице полей допусков валов ГОСТ 25347 — 82 (см. табл. 3) в колонке h определяем предельные отклонения для вала Ø52. Они составляют 19 мкм. Следовательно, допуск равен 19 мкм. Теперь, пользуясь диаграммой, находим параметр шероховатости поверхности.

Как видно из диаграммы, допуску 19 мкм должна соответствовать шероховатость поверхности параметра Ra в диапазоне 0,63... 1,25 мкм. (Заштрихованное между двумя кривыми линиями поле ограничивает пределы достигаемой шероховатости поверхности при одной и той же точности изготовления.)

Аналогично можно установить шероховатости и для размера Ø 30-0,013.

studfiles.net

Нанесение размеров и предельных отклонений на чертежах

Согласно действующим правилам составления чертежей, те предельные отклонения, которые имеют размеры, полагается указывать сразу после размеров номинальных. При этом допускается такая ситуация, при которой предельные отклонения тех угловых и линейных размеров, которые имеют относительно низкую точность, сразу после номинальных размеров не указываются. Вместо этого они оговариваются в технических требованиях способом общей записи. Обязательным условием при этом является то, что соответствующая запись четко и однозначно определяет как сами значения предельных отклонений размеров, так и те символы, которыми они обозначаются.

На чертежах предельные отклонения, которые имеют линейные размеры, указываются при помощи условных обозначений, принятых в технике согласно действующим стандартам для обозначения полей допусков (например, 12е8 или 18Н7). Кроме того, для этой цели используются и числовые значения, к примеру:

18

+0,018



,   12

-0,032

-0,059

Помимо этого, широко используются и условные обозначения, применяемые для полей допусков, которые указываются в скобках, с правой части соответствующих числовых значений. Например:

18Н7

(+0,018)



,   12e8

(-0,032)

(-0,059)

Когда обозначают предельные отклонения при помощи числовых значений, то верхние из них помещают непосредственно над нижними. Те предельные отклонения, которые, по замыслу конструкторов и разработчиков деталей, равняются нулю, как правило не указываются.

Предельные отклонения для пластмассовых изделий



Пример обозначения уступов с несимметричным допуском



Размер с несимметричным допуском





Если поля допуска имеют симметричное расположение, то абсолютная величина отклонений обозначается при помощи знака « ± », а высота тех цифр, которые определяют предельные отклонения, выбирается равной половине той высоты, которую имеет шрифт номинального размера. Пример такого обозначения – 62±0,3.

Пример обозначения предельных отклонений угловых размеров



Предельные отклонения размеров деталей в сборе

Те предельные отклонения размеров, которые имеют детали, обозначенные на сборочных чертежах, принято, согласно действующим правилам, указывать в виде дробных чисел. При этом в их знаменателях ставятся условные обозначения поля допуска вала, а в числителях — условные обозначения поля допуска отверстия. Для примера:

50

h21

h21

  или   50h21 / h21

Такие обозначения чрезвычайно широко распространены в технике, поскольку без их использования оказывается очень непросто производить сборку различных устройств, машин и механизмов, имеющих достаточно сложную конструкцию и состоящих из немалого количества деталей.

Предельные отклонения размеров деталей в виде дроби



Предельные отклонения размеров отверстия и вала

Предельные отклонения размеров деталей в сборе



Во многих случаях те предельные отклонения размеров, которые имеют детали, изображенные на сборочных чертежах, указываются в виде записей. При этом они обозначаются только для одной из тех деталей, которые имеются в сопряжении. В таких случаях составители чертежей в обязательном порядке должны пояснить то, к какой именно детали из изображенных на сборочном чертеже относятся обозначенные отклонения.

Предельные отклонения размеров деталей в сборе с пояснениями





Разные предельные отклонения на участках поверхности

В тех случаях, когда разработчиками деталей для тех их участков поверхностей, которые имеют различные предельные отклонения номинальных значений, необходимо эти параметры обозначить, то при помощи сплошных тонких линий между ними разделяют границы. Что касается самих значений предельных отклонений, то они для каждого из участков указываются отдельно. Необходимо отметить, что в тех случаях, когда по правилам черчения на изображении имеется заштрихованная часть, то через нее граница не прочерчивается.

Пример обозначения участков поверхности с одинаковым номинальным размером и разными предельными отклонениями



Ограничение колебаний размера одинаковых элементов

Тогда, когда есть необходимость в ограничении размеров колебаний одинаковых по своей конфигурации частей одной и той же детали в пределах поля допуска или же его части, необходимо произвести ограничение величины накопленной погрешности. Она обычно возникает между повторяющимися элементами детали, причем ее значение указывается в технических требованиях.

Пример ограничения колебания размера одинаковых элементов или накопленной погрешности



Максимальный и минимальный предельный размер

В тех случаях, когда на технических чертежах нужно указать всего лишь один (максимальный или минимальный) предельный размер, то после размерного числа ставят обозначение max или min.

Примеры обозначения одного предельного размера





Предельные отклонения расположения осей отверстий

Такие параметры, как предельные отклонения от номинального расположения осей отверстий, указываются одним из двух основных способов:

• Позиционными допусками осей отверстий.

• С помощью предельных отклонений размеров, которые координируют оси;

Пример указания предельных отклонений расположения осей позиционными допусками

Пример указания предельных отклонений расположения осей отверстий



Пример указания предельных отклонений осей равноудалённых отверстий



Пример указания предельных отклонений четырех отверстий









gk-drawing.ru

Нанесение размеров на чертежах деталей

ГОСТ 2.307 – 68

Согласно действующим в нашей стране стандартам составления технической документации, при нанесении линейных размеров, а также предельных отклонений их величины должны указываться в миллиметрах, причем единица измерения не обозначается. В пояснительных надписях на поле чертежа и в технических требованиях размеры, а также их предельные отклонения приводятся с обозначением единицы измерения.

В тех случаях, когда на чертеже нужно указать размеры в других единицах измерения (например, метрах, сантиметрах и т.п.), размерные числа, соответствующие им, должны или указываться в технических требованиях, или записываться с принятым буквенным обозначением надлежащей единицы измерения (м, см и т.п.). Что касается строительных чертежей, то на них единицы измерения можно не указывать в тех случаях, когда они оговариваются в утвержденных установленным порядком соответствующих документах.

Такие единицы измерения, как градусы, минуты и секунды используются для обозначения на технических чертежах угловых размеров и их предельных отклонений, к примеру: 4°; 4°30′; 12°50′30″; 0°30′40″; 0°18′; 0°5′25″; 0°0′30″; 30°±1°; 30°±10′.

Нанесение размеров на чертежах деталей

Нанесение на технических чертежах размерных чисел осуществляется в связке как с размерными, так и с выносными линиями.

Размерные и выносные линии технических чертежей, согласно действующим стандартам оформления конструкторской и технической документации, должны наноситься тонкими сплошными линиями. Все стрелки, имеющиеся на чертеже, должны быть одинаковыми. Те из них, которые располагаются на окончаниях размерных линий, обладают своими собственными размерными параметрами. Они выбираются в зависимости от такого фактора, как толщина линии видимого контура.

Размерные стрелки

Основным нормативным документом, в котором регламентируются правила, установленные для обозначения размеров и их предельных отклонений, является ГОСТ 2.307–68. В нем определены все условности, используемые при нанесении размеров, а также вид и характер соответствующих записей. Кроме того, в этом стандарте определяются те способы, с использованием которых проставляются размерные числа, методики их размещения на чертежах, а также способы нанесения размерных и выносных линий.

Простые дроби для обозначения размерных чисел не используются. Исключениями из этого правилами являются те случаи, когда они указываются в дюймах.

Проставляемые на чертежах размерные числа определяют как общие размеры изображенного изделия, так и размеры его отдельных элементов. Из этого правила также есть важное исключение, касающееся изображения жгутов, проводов, кабелей, печатных плат и тех изделий, для производства которых применяется плазовый метод производства. В них основой для определения размеров изделия и отдельных его элементов является выполненное с достаточной степенью точности изображение.

Предельные отклонения размеров, указываемые на технических чертежах, являются основой для определения необходимой точности изготовления изделий. Той же цели служат предельные отклонения расположения поверхностей и предельные отклонения формы.





При проставлении размеров на технических чертежах нужно учитывать целый ряд важных моментов, а именно:

• Для каждого элемента детали их необходимо указывать не только технологически грамотно и геометрически полно, но и с учетом особенностей, которые имеет производственный процесс. К таковым относятся, к примеру, требования обработки, разметки, контроля и т.п.;

• Размеры на технических чертежах должны указываться таким образом, чтобы исполнитель мог трактовать их совершенно однозначно;

• Если деталь будет сопрягаться с другими деталями, то необходимо, чтобы сопрягаемые размеры были согласованы;

• Базы, от которых проставляются размеры, должны быть выбраны с обязательным учетом как конструктивных, так и технологических требований.







gk-drawing.ru

Буквенные обозначения на чертежах

ГОСТ 2.321 – 84

Для оформления конструкторских документов предусмотрены основные буквенные обозначения, которые отражают следующие условные величины:

Для обозначения габаритных и суммарных размеров рекомендуется применять прописные буквы.

Если в одном и том же документе используется одинаковые буквы, для различных величин, применяются цифровые или буквенные индексы, например:

d, d1, d2, dn, dn1, dn2.

Расстояние между осями или центрами



Обозначение ширины



Указание диаметра



Обозначение высоты или глубины



Обозначение длины



Радиус элемента детали



Толщина листа

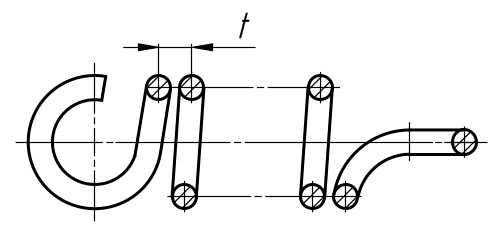

Шаг витка пружины



Углы
