Верстак своими руками - 80 фото руководства по постройке

Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.

Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.

Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.

Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.


Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.

Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.

Что входит в конструкцию верстака?

Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.


Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.

Как сделать верстак своими руками?

Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.

Для этого понадобятся:

  • ножовка;
  • шуруповёрт или набор отверток разного диаметра;
  • столярный угольник;
  • уровень;
  • болты;
  • гайки;
  • саморезы;
  • подробный чертеж изделия;
  • гаечный ключ.

Из материалов необходимо подготовить:

  • бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм. В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки;
  • листы фанеры толщиной 30 мм;
  • доски для каркаса.

Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:

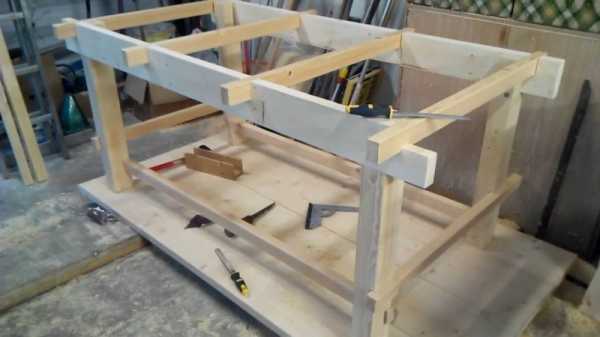

Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.

Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.

Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.

Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.


Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.

Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.

Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.

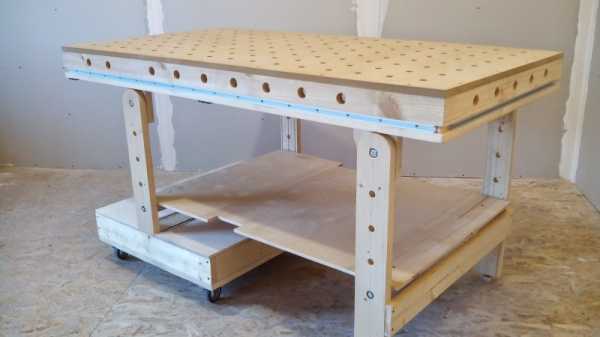

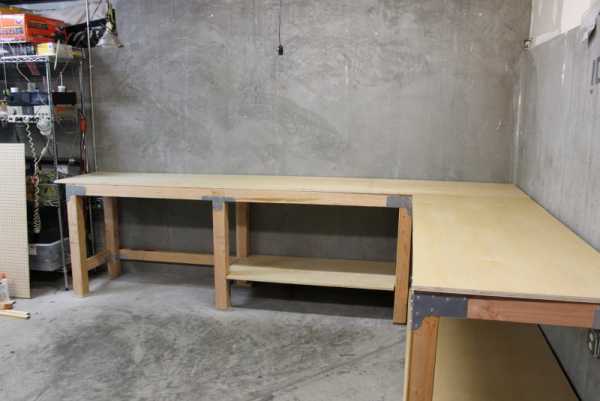

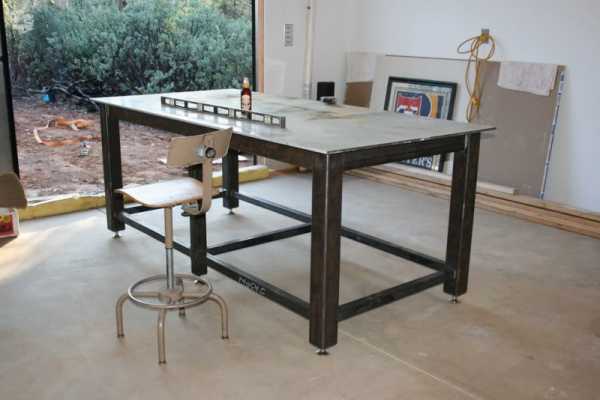

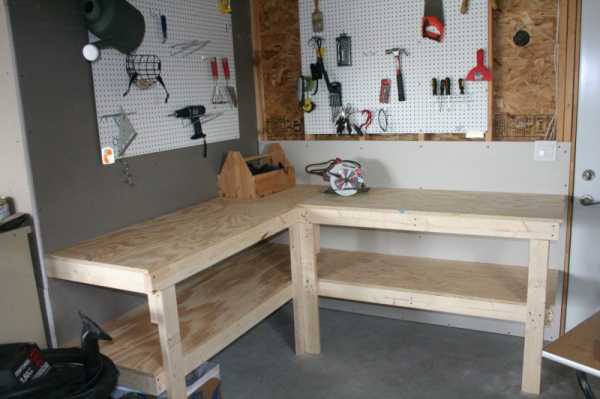

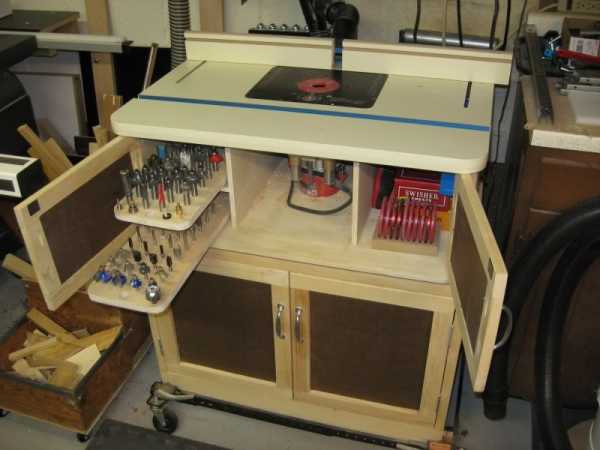

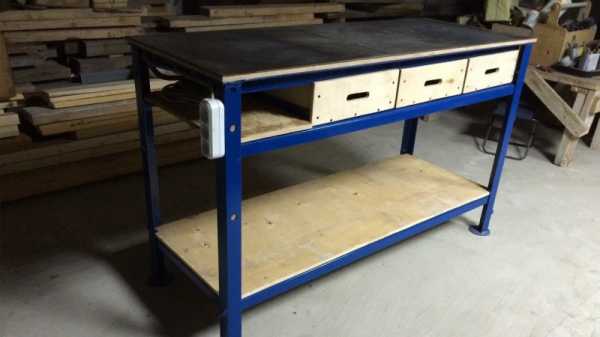

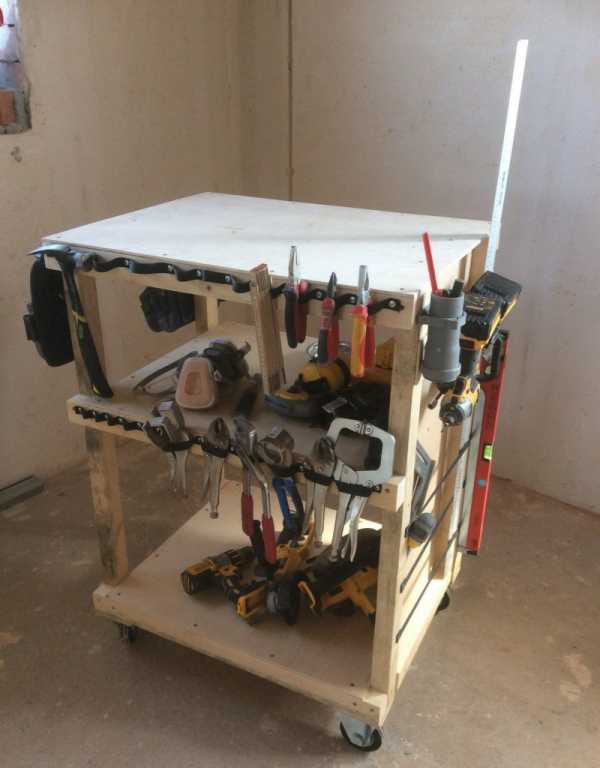

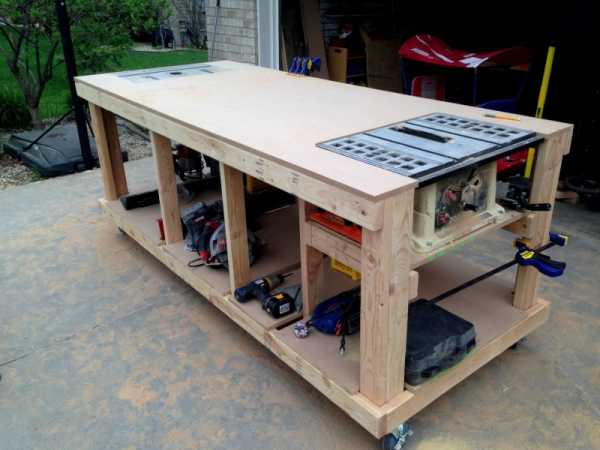

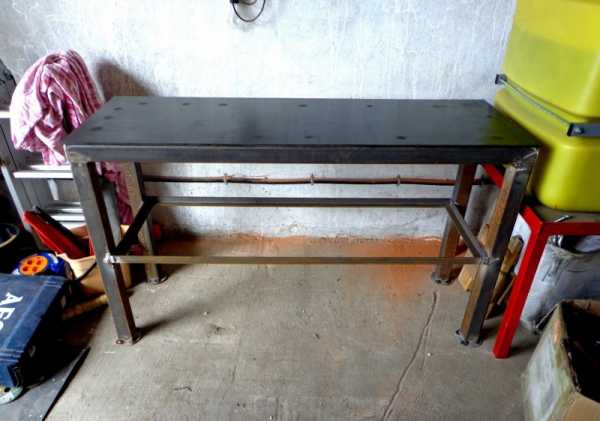

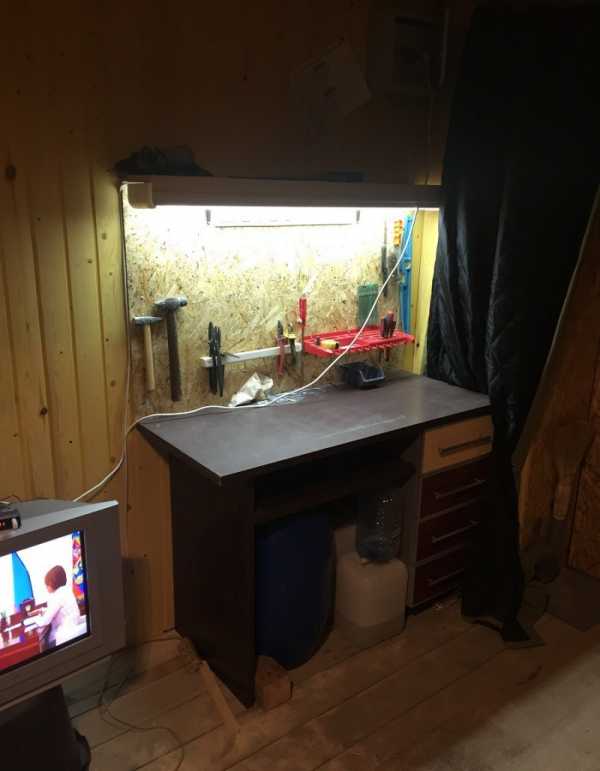

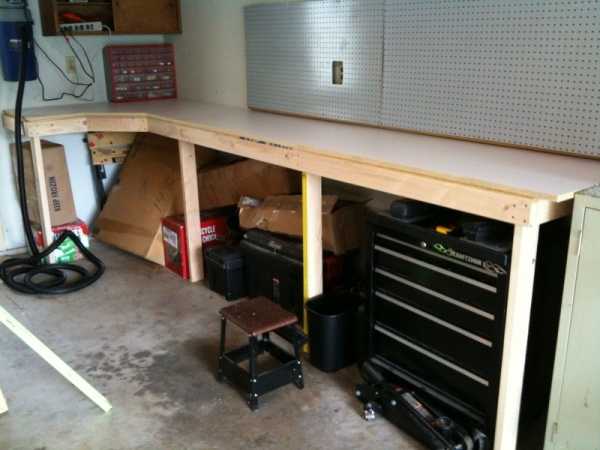

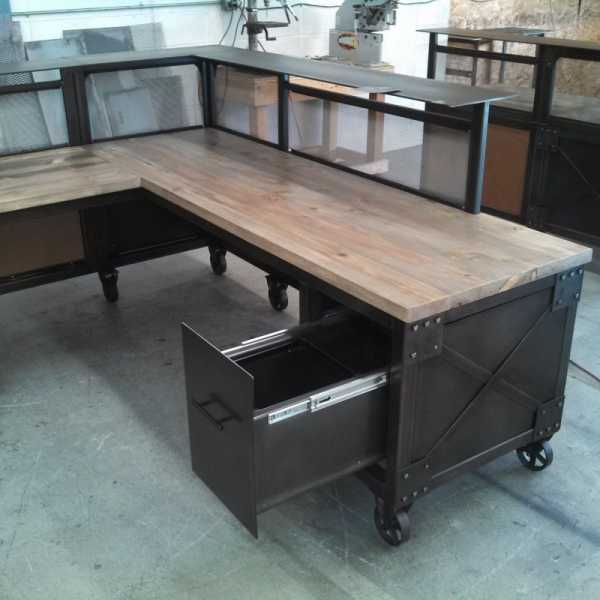

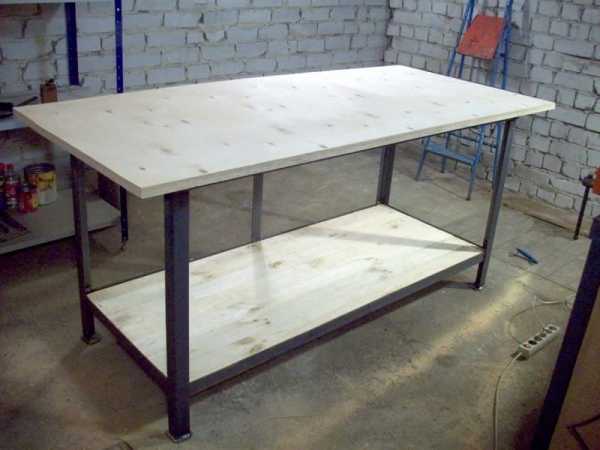

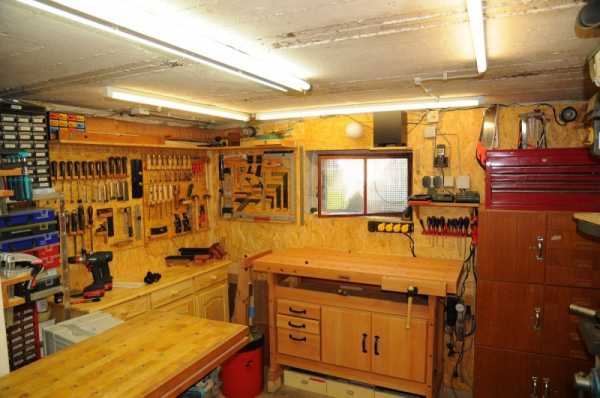

Фото верстаков своими руками

Также рекомендуем посетить:

mojdominfo.ru

Как изготовить верстак слесарный металлический своими руками: видео и чертеж

Практически в каждом гараже, мастерской либо частном доме имеется слесарный верстак. На нем ремонтируют или изготавливают различные вещи, еще он выполняет функции стола с полками, в которых удобно хранить инструменты.

Верстак часто оснащают слесарными тисками, и монтируют на него станок для заточки разных приспособлений. При покупке такого рабочего стола в магазине придется потратить много денег, поэтому многие стараются сделать его своими руками.

Что собой представляет верстак для слесарных работ?



На этом рабочем столе мастера осуществляют обработку металлических, деревянных и прочих изделий.

Верстак, изготовленный самостоятельно, размещают, как правило, на даче или в гараже. Его оборудуют такими дополнительными приспособлениями, как тиски и упоры. Более того, в нем имеются полочки для хранения документации или инструментов.

Верстак можно соорудить из металла либо дерева. Первый вариант больше подходит для слесарей или автомехаников, а второй — столярам. Такие рабочие конструкции чаще всего делают разборными, чтобы не возникало трудностей при их перемещении и транспортировки.

Применение слесарного верстака



На таком столе выполняют следующие виды работ:

  • доводочные;
  • слесарно-сборочные;
  • регулировочные;
  • монтажные;
  • наладочные;
  • рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями. Верстак предназначается

для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений.

Если не хватает места для установки большого оборудования, следует делать однотумбовый слесарный верстак. Эту конструкция без проблем удастся поставить в малогабаритном гараже и даже на лоджии.

Процесс изготовления металлического верстака

Разработка проекта будущего рабочего стола

Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

Подготовка к сборке слесарного стола

Перед тем как изготовить верстак своими руками, следует еще раз внимательно осмотреть составленный чертеж и удостовериться, что изделие будет полностью удовлетворять всем требованиям. Сначала необходимо нарезать металлические уголки и профильные трубы на детали необходимого размера. Для этого, как правило, применяют болгарку.

Минимальные габариты уголков 40х40 мм. Если используется профиль, тогда выбирать надо изделия с сечением не менее 30х50 мм. Кроме этого, нужно подготовить металлическую полосу, с помощью которой столешницу будут фиксировать к ножкам.

Для создания основного рабочего покрытия лучше всего применять сухие доски. Причем их толщина не должна превышать 50 мм, а ширина — 150 мм. Из этого материала еще можно сделать ниши с инструментами. Доски обязательно перед работой нужно обработать огнезащитным составом, чтобы не допустить их воспламенения.

Древесину еще используют для сооружения полок с ящиками, однако, такие изделия придется обить металлом. Столешницу желательно отделывать оцинкованным листом толщиной около 2 мм. Деревянные борта верстака тоже надо обить металлическими полосками. Они должны соответствовать ширине, длине и размерам стола.

Но наилучшее решение для создания рабочей поверхности — листовая сталь, ведь она не деформируется даже при ударах. Чтобы защитить слесарный верстак от коррозии, металлические части лучше покрыть специальной краской.

Размеры самодельного слесарного стола

Для начала следует продумать, где будут располагаться тиски. Когда мастер левша, то их надо устанавливать с правой стороны, если же праворукий — с противоположной. Помимо всего прочего, на верстаке стоит разместить несколько клиньев для обработки заготовок.

После этого нужно определиться с габаритами слесарного верстака. Чтобы выяснить высоту рабочей поверхности, следует ровно встать, а руки опустить. Ладони должны располагаться параллельно полу. Расстояние от напольной поверхности до рук и будет соответствовать высоте рабочего стола.

Затем переходят к выбору размеров столешницы, а именно ее высоте и ширине. Чем она длиннее, тем удобнее работать на таком верстаке. Вот почему, если помещение и материалы позволяют, то не стоит экономить на этой части конструкции. Поскольку слесарный стол создают чаще всего на одну рабочую зону, столешницу делают не более 1,5 метра длины.

Ширина верстака должна быть такой, что легко можно достать до инструментов, лежащих на противоположном конце от мастера. Ведь постоянно всем телом опираться на рабочую поверхность с гвоздями, инструментами и различными деталями, чтобы дотянуться до отвертки очень опасно. Поэтому ширину стола стоит делать не меньше 50—60 см.

В том случае, если во время работы все время приходится пользоваться лобзиком, необходимо установить на верстаке специальную дощечку. Она должна выходить за край слесарного стола на 20 см. На ней будет удобнее пилить фанеру. Размеры такой дощечки должны составлять в ширину 120 мм, а в длину — 250 мм.

Мастерим слесарный верстак из металла своими руками

Для сборки такого стола понадобятся следующие инструменты:

Все подготовленные для работы материалы желательно еще раз внимательно осмотреть. На них не должно быть никаких дефектов. Затем можно переходить к изготовлению верстака своими руками. Соединение всех элементов конструкции выполняется с помощью сварки. Вспомогательные перемычки стола необходимо фиксировать на высоте 10 см от покрытия пола.

Для сборки каркаса слесарного верстака понадобятся металлические уголки и профильная труба. Следует дополнительно установить распорки между ножками стола для прочности. Вместо них можно установить внизу верстака полочку под краски, лаки или крупногабаритные инструменты. Кроме этого, ножки конструкции лучше закрепить к полу, чтобы он не шатался во время выполнения слесарных работ.

Создание столешницы своими руками

После сборки нижней части конструкции, можно приступать к изготовлению столешницы. Она должна выступать за рамки стола на 15—20 см с каждой стороны для возможности установки тисков. К каркасу верстака нужно приварить металлические полоски для крепления столешницы. На таком этапе надо позаботиться о защитном экране.

В уголках рабочей поверхности заранее стоит проделать отверстия для фиксации досок с металлическим уголком. Столешница к каркасу крепится при помощи саморезов с потайной шайбой.

Все деревянные полки слесарного верстака следует обработать специальным средством для повышения огнестойкости или обить металлом. Когда рабочий стол будет готов, его необходимо покрыть краской для увеличения срока службы. Таким образом, удастся защитить конструкцию от коррозии на протяжении долгого времени.

Монтаж тисков

Слесарный верстак, сделанный своими руками, надо обязательно оборудовать этим приспособлением для закрепления деталей либо заготовок. На столешнице для более удобной работы проделывают несколько отверстий, которые предназначены для вставки клиньев. На них в итоге фиксируют брусья.

Для верстака подойдут следующие виды тисков: стуловые, ручные или с параллельными губками. Приспособления первого типа так называют из-за метода фиксирования к основанию, изготовленному в форме стула. Затем их начали использовать на верстаках. На стуловых тисках выполняют тяжелые и грубые работы с применением ударных нагрузок.

Слесарный инструмент, оснащенный ручным приводом либо параллельными губками, бывает разных видов: неповоротным, поворотным и инструментальным. Чтобы поворотные тиски прослужили дольше, на них принято крепить стальные пластины с сетчатой насечкой к рабочей поверхности губок.

Неповоротные тиски имеют неподвижное основание и губку. Их фиксируют к столешнице верстака с помощью болтов. Для продления срока эксплуатации рабочие части губок в таком приспособлении лучше делать сменными.

Специальные либо универсальные тиски используют для закрепления небольших деталей. Этот слесарный инструмент тоже фиксируют на столешнице верстака болтами. Специальные тиски можно легко поворачивать в горизонтальную или вертикальную сторону, что позволяет зажимать заготовки в любом положении. Приспособление универсального типа обладает существенным минусом — недостаточной жесткостью крепления.

Слесарый верстак своими руками

Виды губок

Такая часть тисков чаще всего делается из твердой стали с насечкой. Губки надежно удерживают изделие в процессе обработки. На них имеются сменные нагубники, созданные из мягкого металла, защищающие поверхность детали от повреждения.

Губки могут быть:

  • С насечками. Они способны жестко зажимать необработанные детали;
  • Гладкие. Такие элементы тисков обеспечивают точное крепление обработанных изделий, не портя их поверхности;
  • Упругие. Эти виды губок создают максимально возможную площадь зажима, равномерно распределяя нагрузку на хрупкие заготовки;
  • Специальные. Подобный вид губок оптимально фиксирует определенные изделия.

Еще данные элементы тисков различаются по степени свободы. Например, стандартные губки расположены всегда параллельно верстаку, поворотные еще могут вращаться в рабочей плоскости. Наклонные изделия поворачиваются лишь в одной плоскости, а глобусные можно наклонять и крутить в любую сторону.

Правила безопасности

Слесарный верстак, изготовленный своими руками, как известно, предназначается для работы с опасными и режущими инструментами. Вот почему при его создании необходимо соблюдать некоторые меры безопасности.

Изготавливая самодельный верстак для использования на балконе или в небольшом гараже, нужно обязательно обеспечить наилучшую устойчивость конструкции. Для этого рабочий стол лучше прикрепить к половому покрытию, чтобы он не шатался во время работ.

Углы столешницы верстака не должны иметь никаких острых выступов и кромок. При монтаже вибрирующего оборудования надо применять специальные резиновые прокладки. Рабочий стол нужно постоянно очищать от масляных пятен и стружки.

Если не совсем уверены, что сможете соорудить слесарный верстак своими руками, то лучше все же купить готовую конструкцию.

instrument.guru

Слесарный верстак своими руками: изготовление, чертежи, модели

Необходимость создания комфортного пространства всегда является актуальной для любого ремесла. Именно поэтому мастера зачастую прибегают к использованию слесарного верстака для организации рабочей зоны. Готовую модель возможно приобрести в многочисленных магазинах. Однако сделанный своими руками верстак будет более удобен в применении, так как мастер сможет самостоятельно продумать детали и особенности имеющегося пространства. К тому же его стоимость будет заметно ниже даже при условии покупки некоторых деталей.

Слесарный верстак своими руками возможно изготовить при наличии отдельного помещения. Для начала нужно продумать и начертить приблизительную схему изделия. Поэтому следует заранее предусмотреть виды работ, которые будут выполняться. Например, обычный столярный стол вполне подойдет для работ с деревом. Однако в случае применения различных видов масел или оборудования, которое может повредить древесину, необходимо создать защиту столешницы более надежным материалом.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Инструменты и материалы

Выбор в пользу того или иного материала должен делаться с учетом возможностей и материалов, то есть быть индивидуальным. Смастерить слесарный верстак из металла можно в случае, если кроме квадратных металлических труб есть сварочный аппарат и навык его использования. Конечно, можно попробовать скрепить конструкцию с помощью болтов, но это приведет к потере величины возможной статической и динамической нагрузки. Если мастера это устраивает, то решение становится очевидным.

Одним из решений является изготовление металлического слесарного верстака из уголка. При выборе материалов определенной толщины и ширины, возможно достижение необходимой прочности даже при условии крепления деталей друг к другу с помощью болтов. Но, как правило, модель не очень удобна из-за невозможности выполнения проема для размещения ног. В случае, если его все-таки сделать, конструкция теряет устойчивость и рассчитанную степень возможной нагрузки.

Выполненный из дерева верстак, безусловно, является наименее затратным вариантом. При его изготовлении подойдут более твердые породы дерева, которые не имеют дефектов в виде трещин или срубов.

Необходимо предусмотреть обработку породы огнеупорными пропитками для исключения возможности самовоспламенения, ведь изделие чаще всего находится в отдельном помещении вне дома.

При этом важно понимать, что обработка необходима даже в случае, если поверхность находится под слоем металла.

Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений. Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной «постели», которая ее поглощает.

При настиле деревянной подложки существует ряд хитростей, которые делают слесарный верстак более устойчивым и удобным. Во-первых, выбор досок лучше сделать в пользу шпунтованных. За счет пазов они хорошо поглощают вибрации и не деформируются в течение долгого времени. Во-вторых, укладку нужно производить не в длину, а в ширину. Большее количество стыков положительно скажется на динамической устойчивости. А их ровная поверхность позволит разместить металлическое покрытие без пустот внутри столешницы.

С учетом выше написанного, можно сделать вывод: сделать верстак слесарный металлический или деревянный — выбор индивидуальный. Зависит он от ряда факторов. Однако если решение о самостоятельной сборке принято, то эта дилемма не является принципиальной, так как любую конструкцию возможно выполнить под практически любые запросы.

Сборка слесарного верстака

Этап сборки включает ряд необходимых действий, особенности которых зависят от выбора материалов. Поэтому нужно рассмотреть детально каждый из вариантов.

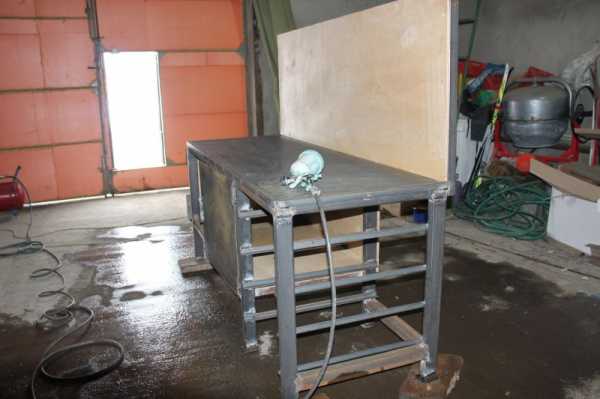

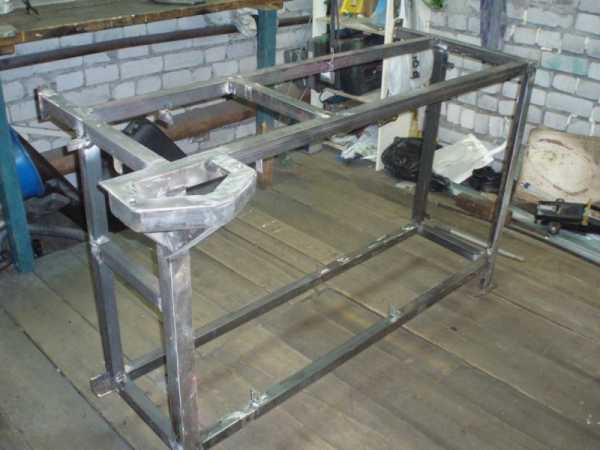

Слесарный верстак из уголков

Для достаточно громоздкой модели длиной до 2,5 м и шириной не более 80 см подойдут уголки толщиной от 5 мм и ребром не менее 30 мм. При этом использование уголка 3 мм для меньших габаритов нежелательно из-за низкой устойчивости к нагрузкам. Крепление производится по составленной схеме с помощью болтов. Если слесарный верстак подразумевается стационарным, его заранее прикрепляют к полу с помощью болтов или шурупов.

Для столешницы необходимы лист железа и доски, которые по периметру укрываются уголками для обеспечения безопасности и сохранности. Важно заранее продумать полки для инструментов. Стоит отметить, что в случае варианта из уголков не нужно утяжелять слесарный верстак слишком громоздкими ящиками. Достаточно обычных фанерных досок, а уголок для их крепления можно выбрать толщиной 3 мм. Подобный самодельный слесарный верстак станет незаменимым как в профессиональной мастерской, так и в обычном гараже.

Слесарный верстак из профтрубы

Сварочный верстак рассчитан на высокие нагрузки при выполнении слесарных работ и требует больше времени на изготовление. Прежде чем приступить к монтажу, следует подумать о необходимости его сооружения. Возможно, подойдет облегченный вариант, так как столь серьезных нагрузок просто не возникает. Например, для гаража можно выбрать мобильный слесарный верстак, который можно перемещать. Он не загромоздит все пространство. Еще один вариант — складная модель, которая за счет выдвижных деталей сохранит простор в рабочем помещении.

Если все же есть необходимость и желание сварить слесарный верстак, то можно сразу рассмотреть вариант с дополнительным рабочим экраном. Это позволит увеличить полезное пространство, поможет создать необходимый уровень освещения и позволит обустроить рабочее место таким образом, чтобы весь инвентарь находился в зоне досягаемости. Сварочный верстак своими руками, сделанный с определенной степенью подготовки и знаний, прослужит не одно поколение.

Деревянный слесарный верстак

Облегченная конструкция, которая не уступает по устойчивости и сроку службы. Как сделать ящики из дерева более безопасными? Важно помнить о необходимости обработки всех поверхностей огнеупорной пропиткой, а для потенциально пожароопасных объектов использовать другие места хранения. Деревянные ящики даже в случае необходимой тщательной обработки могут воспламениться — не стоит об этом забывать.

Размещение необходимых инструментов

Нужно заранее продумать не только количество и объем ящиков, но и подумать над размещением стационарных установок. Это могут быть различные электроинструменты. Рассмотрим как закрепить тиски на верстаке в качестве примера, так как они чаще всего оказываются в списке необходимых.

Любой стационарный инструмент закрепляется в углу, чтобы вся нагрузка равномерно распределялась по продольным линиям.

При этом при сборке стоит заранее предусмотреть более частую установку стоек в районе крепления. Для начала вваривается или ввинчивается установочный болт, который должен упираться в основу. После этого тиски закручиваются и делается предварительная разметка. После просверливания отверстий в помеченных местах, инструмент фиксируется окончательно на все четыре болта.

Как видно из описания, сооружение слесарного верстака своими руками потребует времени и определенных знаний. Однако при всей видимой сложности процесса, выбор в пользу готовых моделей скорее всего принесет крупные финансовые затраты при отсутствии должной степени удовлетворения покупкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Слесарный верстак для мастерской своими руками.


Слесарный верстак для мастерской своими руками из профильной трубы, осп и фанеры.

Всем привет!


Сразу хочу принести извинения, что так редко публикую посты, просто сейчас помимо основной работы занимаюсь стройкой и обустройством своей мастерской и времени не всегда хватает, но надеюсь что после завершения ремонта все наладится ))) ну а сегодня хочу поделиться с Вами своей версией по изготовлению слесарного верстака для мастерской.


Когда мастеришь что то своими руками, то хочется что бы рабочее место соответствовало всем необходимым требованиям. Конечно, требования у всех разные и данный верстак делался исключительно для моих задач, поэтому строго не судите)

Буду признателен объективным комментариям, по поводу изготовления данного верстака, может быть вы, что-то посоветуете, доделать или же наоборот переделать. Ну и собственно как все делалось, смотрите ниже.

Чертеж


Нарисовал небольшой чертеж будущего верстка, может тоже кому и пригодится.

Материалы и инструменты

За основу взял металлический профиль 40*20мм и для перемычек профиль 20*20. Так же использовался уголок 20*20мм для панели инструментов.

Из инструментов был стандартный набор: болгарка, сварка, шуруповерт, лобзик и т.д.


Изготовление


Каркас

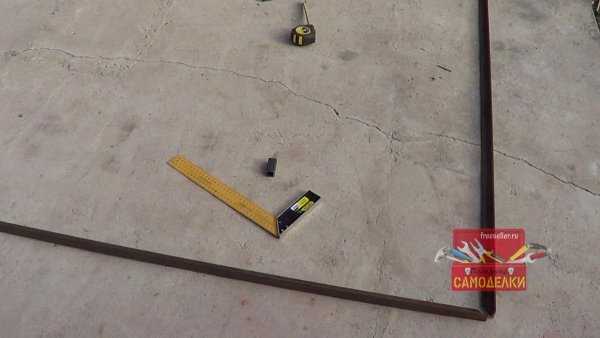

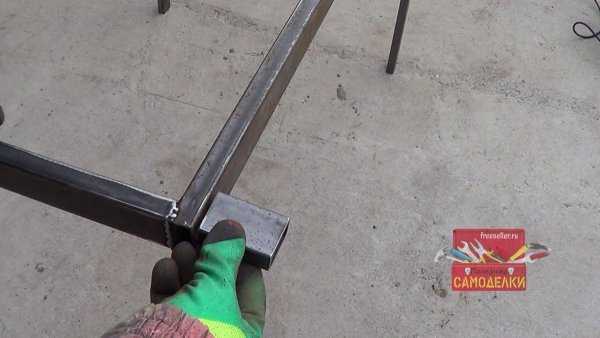

Первым делом берем металлический профиль, отмеряем и отрезаем. (все размеры на чертеже выше)

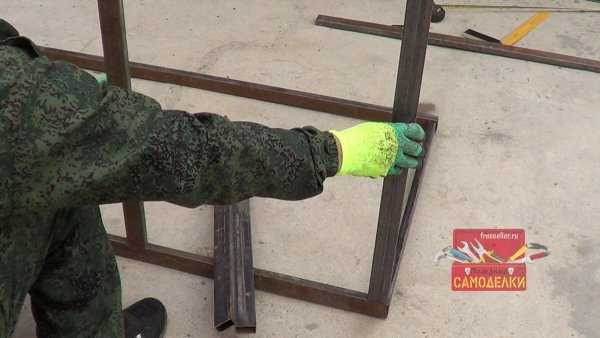

Далее прикидываем все на свои места и смотрим, что получается. У верстака будет 6 ножек и две зоны для хранения инструмента, одна больше, вторая меньше и разделена на две части.

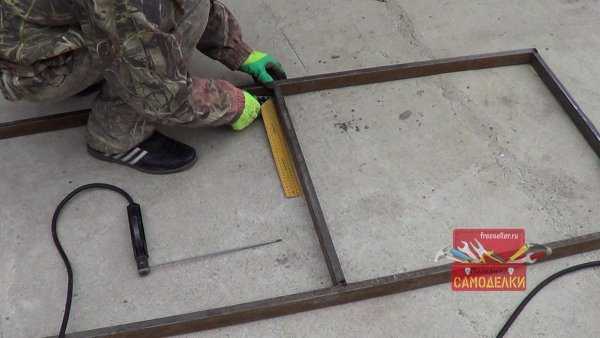

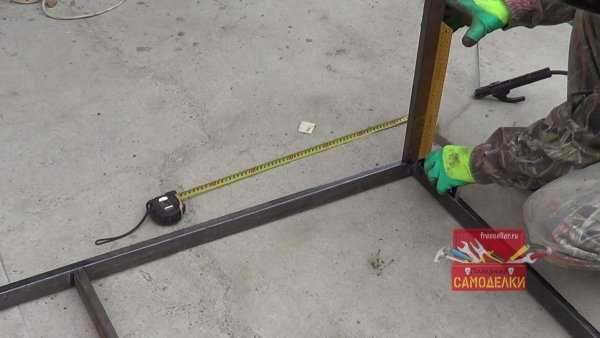

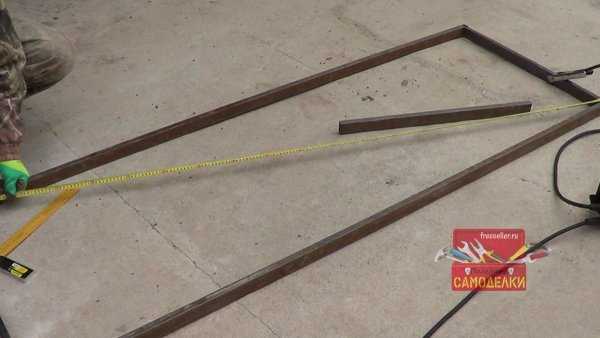

Затем прихватываем сваркой швы и измеряем диагональ, что бы все четко сходилось.

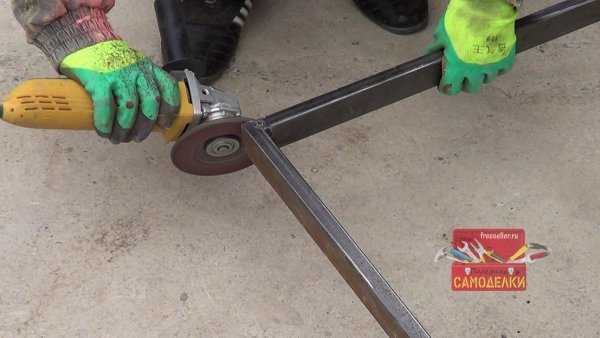

Если диагонали сошлись, можно полностью проварить все наживленные швы, зачистить их при помощи лепесткового диска и приварить ножки, желательно использовать угольник, что бы ножки приварить ровно к основанию.

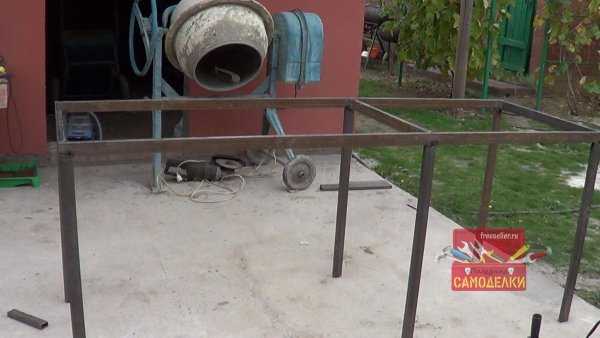

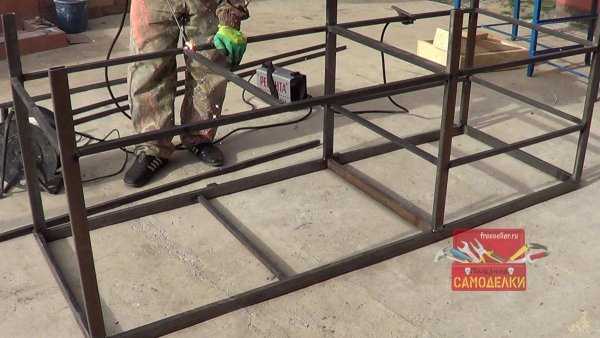

И вот так примерно получается будущий каркас стола. Как видим из фото ниже, он получился довольно крепким.


Доработка перед установкой в помещение


У меня в мастерской вплотную к стене поставить данный стол возможности нет, так как внизу идет плинтус из кирпича, поэтому решил сзади стола наварить кусочки из профиля.


Далее, как я уже писал выше, берем профильную трубу 20*20 и делаем из него распорки и перемычки. Сначала разметил все, отрезал и можно так же наживить сваркой.


Затем после проверки полностью провариваем швы и так же зачищаем болгаркой.

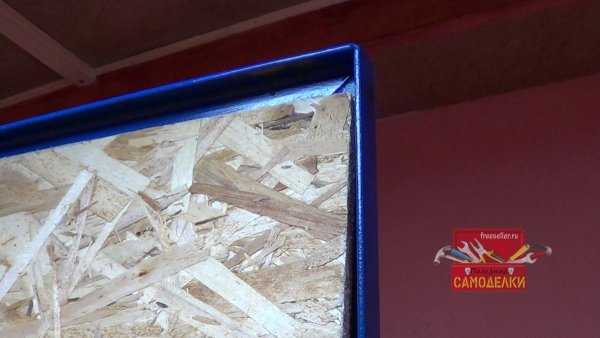

Далее из уголка 20*20 делаем каркас для панели.
Приваривать этот каркас к верстаку я не стал, так как потом его будет невозможно занести в мастерскую, поэтому сделал эту часть съемную. Из фото ниже я думаю все понятно, как это было сделано. Держится панель на таком соединении отлично.

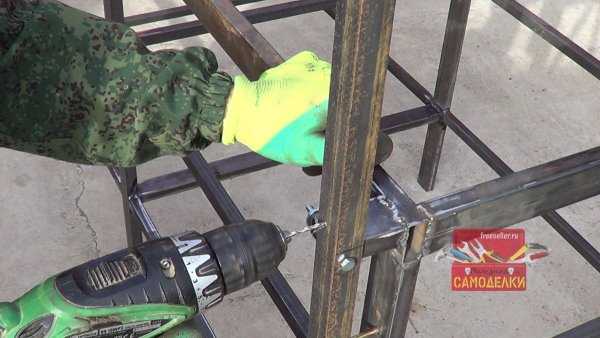

Так же заранее просверлил отверстия для крепления листа ОСБ на саморезы.

Покраска

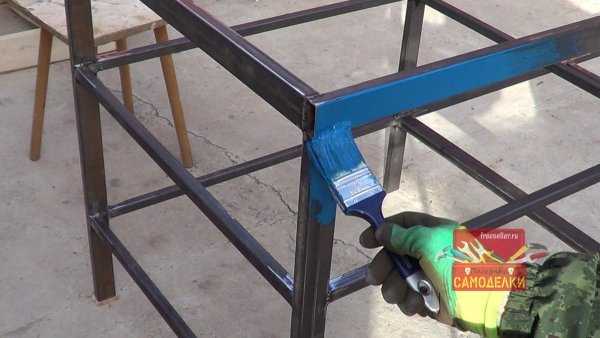

После того, как все работы были выполнены, красим верстак.

Установка в мастерской

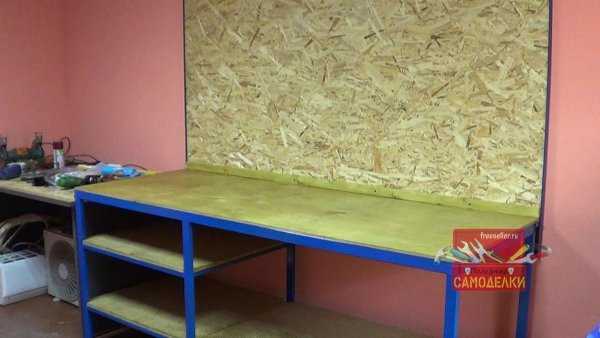

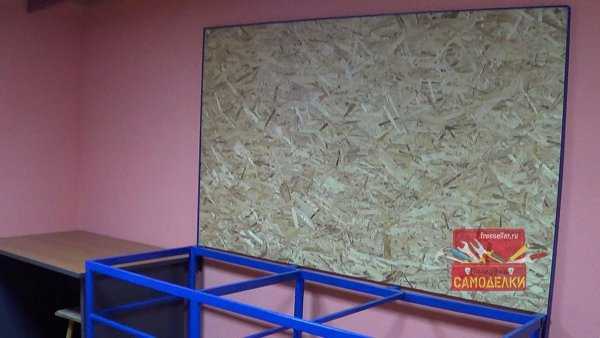

После того, как каркас высох, заносим его в мастерскую и крепим лист ОСБ на саморезы.

Изготовление столешницы

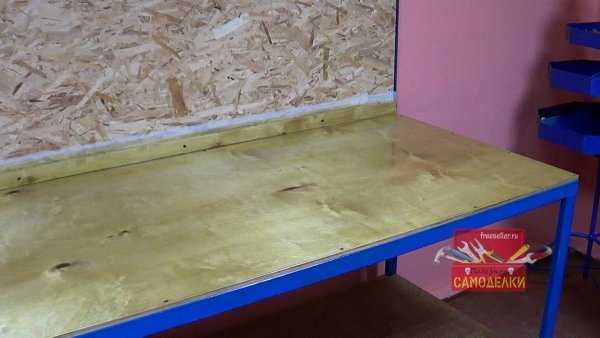

Для столешницы использовал 12мм фанеру, она для моих задач подойдет отлично. Металлом обшивать не стал, так как рядом стоит стол полностью из металла с тисками.
Фанеру крепил на саморезы по металлу прям в профиль, единственно сделал отверстия зенкором, что бы утопить шляпки.Между столешницей и панелью закрепил шлифованную рейку, что бы убрать между ними щель.

Изготовление нижних полок


Нижние полочки сделал из остатков ДСП, все подогнал по размерам и выпилил при помощи лобзика.

Изготовление верхней полки

Так же из остатков фанеры сделал верхнюю полочку, которую закрепил к панели при помощи мебельных уголков. В дальнейшем на эту полочку установлю подсветку.


Покрытие столешницы лаком


Так же покрыл столешницу и полочки в два слоя лаком.

Готовый верстак


Как по мне, то стол получился отличным! Напишите в комментариях, как Вам данный вариант по изготовлению?


И на последок, добавил светодиодные лампы на верхнюю полочку и немного развесил инструмент.

Видео по изготовлению верстака

Рекомендую посмотреть видео, по изготовлению слесарного верстака для мастерской:



Если остались какие-нибудь вопросы с удовольствием отвечу. А на этом все, всем большое спасибо за внимание и до новых самоделок!

Категория: Домашний мастер

Теги: Верстаки Самоделки из фанеры Мастерская

www.freeseller.ru

Чертеж слесарного верстака | VERSTAKI

Хороший слесарный верстак существенно облегчает работу, сводит к минимуму количество производственных травм, позволяет хранить и с легкостью находить необходимые детали и инструменты. Однако, как оказалось, приобрести качественный верстак или предварительно ознакомиться с габаритами конструкции очень и очень сложно.

Форумы просто пестрят запросами «верстак чертеж», «чертежи хорошего верстака» и прочими похожими формулировками. Многие производители делают из чертежей своей продукции чуть ли не коммерческую тайну, ограничиваясь лишь приблизительным указанием габаритных размеров в описании и невнятными картинками.

Но такой подход в какой-то мере является неуважением к их клиентам. Ведь для человека, который потом будет использовать их верстак в работе, не столько важны его общие размеры (в цехах обычно нет проблем со свободным местом), сколько конкретные параметры столешницы, ее высота, габаритные размеры тумбы, величина и количество ящиков.

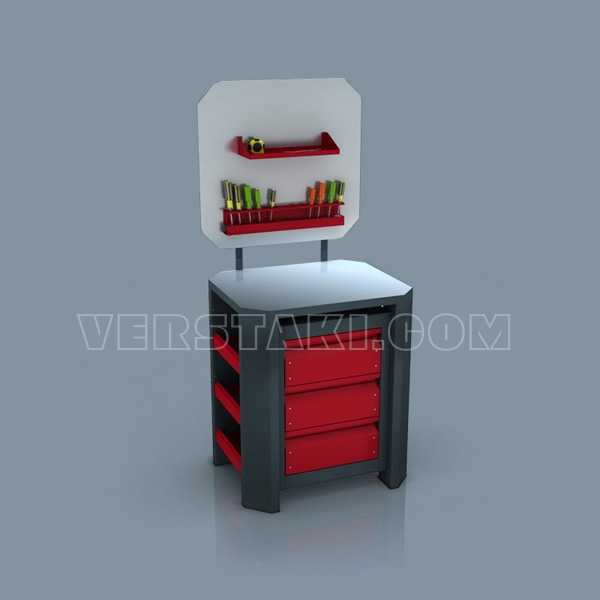

На нашем же сайте клиенты могут не только посмотреть крупные, яркие фотографии предлагаемой продукции, ознакомиться не только со всеми техническими характеристиками продукции, но и с чертежами (с проставленными размерами) слесарных верстаков ГЕФЕСТ ВС и инструментальных тумб. Размеры ящиков, форма столешницы, конструкция ножек — все это можно без проблем выяснить перед покупкой.

Все представленные чертежи уникальны в своем роде. Они разработаны специалистами нашей компании с учетом всех нюансов, возникающих при работе. Так, столешницы не имеют острых углов, способных вызвать травмы при неосторожной работе. Особая конструкция ножек обеспечивает устойчивость и надежность верстака.

При работе на слесарном верстаке очень важно, чтобы все необходимые инструменты были под рукой. Особенно удобны в этом отношении конструкции, оснащенные защитными экранами с перфорацией или без, которые не только предохраняют стены от механических повреждений и загрязнения, но и позволяют расположить полки и держатели для инструментов. Экраны с перфорацией в этом отношении уникальны, так как позволяют располагать инструмент в удобном порядке и изменять при необходимости расположение и количество полок просто перевешивая крючки.

Материал изготовления металлических верстаков

Но не только точные чертежи важны для создания качественного и удобного верстака. Не меньшее значение имеют и материалы, из которых он изготавливается. Так, столешницы наших изделий изготовлены из листовой пятимиллиметровой стали, способной выдерживать высокую распределенную нагрузку. Верстки окрашены особой экологичной порошковой краской, которая отличается повышенной устойчивостью к механическим воздействиям. Причем цвет своего будущего рабочего места может выбрать сам заказчик по каталогу RAL.

Поставляются наши слесарные верстаки в уже собранном виде, однако в дальнейшем сборно-разборная конструкция облегчает перевозку верстака, что позволяет эффективно использовать место в транспорте. Мы не боимся выкладывать чертежи нашей продукции в интернет. Ведь достичь такого же качества при изготовлении верстака своими руками или с помощью кустарных технологических приемов просто-напросто невозможно.

verstaki.com

Как сделать слесарный верстак своими руками чертежи

Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93
• стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74
• элементы каркаса (уголок металлический 20 х 20 х 3(мм))
• обрезная доска (50 х 100 х 700 (мм))
• обрезная доска (20 х 100 х 690 (мм))
• металлический ящик
• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96

Приступаем к изготовлению слесарного верстака своими руками.

КАРКАС

А) металлические уголки 35 х 35 х 5 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2; 1700 – 4; 700 – 4; 500 – 4.
Б) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 700 – 12; 690 – 2; 545 – 2.
В) металлические пластины, размерный ряд в (мм) – (шт): 5 х 67 х 67 – 8.

Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

СТОЛЕШНИЦА

А) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2.
Б) листовой металл, размерный ряд в (мм) – (шт): (1,5 … 2,0) х (1704) х (704) – 1.
В) обрезная доска, размерный ряд в (мм) – (шт): 50 х 100 х 700 – 17.

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.
По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

ПОЛКИ

Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

ВЫДВИЖНОЙ ЯЩИК

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно сделать органайзер для хранения всякой мелочевки.

Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.

В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.

Устанавливаем на стол трубогиб для профильной трубы, тиски и различные приспособления. Навешиваем на стены полки.

Все, рабочее место готово. Можно приступать к работе и получать удовольствие.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

виды, конструкция, как сделать самодельную модель

Слесарный верстак – незаменимая вещь рабочих, которые изготавливают изделия из металла. Такой стол оборудован всеми необходимыми инструментами и приспособлениями. Он удобен и практичен, не занимает много места и остается незаменимой вещью при обработке металла.

Виды верстаков

Для того, чтобы из всего многообразия видов верстаков выбрать правильный, необходимо определиться с выполняемыми на нем работами. Так, для слесарных работ подходит тяжелый, прочный стол, который не прогнется под тяжестью деталей, будет иметь достаточную площадь рабочей поверхности, чтобы разместить все требующиеся инструменты. Важно, чтобы стол был неподвижным и не скользил по поверхности пола.


Верстаки бывают:

  • Столярные, то есть на них производятся работы по обработке дерева. Обычно такие столы имеют небольшие размеры и оборудованы в основном тисками и зажимами для дерева.
  • Слесарные имеют столешницу, выполненную из дерева и обшитую металлическим каркасом с трех сторон. Такой стол имеет большие размеры в сравнении со столярным. А количество инструментов и приспособлений слесарных поверхностей гораздо серьезнее. Такие верстаки позволяют очень быстро и удобно справляться с металлом.
  • Плотницкий верстак представляет собой усовершенствованную версию столярного стола. Он плотный и устойчивый, так как ему приходится выдерживать большие нагрузки. Плотник на нем занимается обработкой ствола дерева для получения досок.
  • Универсальные верстаки находятся где-то посередине между столярными и универсальными слесарными верстаками. На них оборудованы все виды креплений и инструментов, что позволяет работать, как с деревом, так и металлом.

Конструкция слесарного верстака

Слесарный верстак предусматривает прежде всего работу с металлом. Металл, как правило, требуется зажимать тисками для последующей обработки. Поэтому конструкция верстака должна быть прочной и устойчивой, способной выдерживать колебания металла в процессе обработки. Помните, чем массивнее и тяжелее верстак, тем меньше вероятность брака при изготовлении деталей.

Сам слесарный верстак представляет собой металлический стол с большим количеством ящичков под инструменты, детали и прочие нужные в хозяйстве мелочи. Ящички служат не только для удобства, но и для наращивания массивности конструкции. Два симметрично расположенных металлических короба, разбитых на отделы, послужат хорошими ребрами жесткости, значительно усиливающими сопротивление конструкции механическим воздействиям.

Перед верстаком на стене для большего удобства размещают слесарный щит с рейками и крючками для удобного расположения инструментов на расстоянии вытянутой руки. Не всегда верстак располагается у стены. Это вопрос исключительно личных предпочтений. Но, если вокруг нет ограждающих конструкций или стен, то лучше предусмотреть защитный щит в виде уголка. Дело в том, что работа с металлом подразумевает сварку и резку, в том числе болгаркой. Это неизбежно связано со вспышками света и летящими во все стороны искры. Дабы обезопасить свою мастерскую от нежелательных последствий в виде прожжённых пятен на полу и стенах, а также избежать возможных аварийных ситуаций, лучше озаботится защитой помещения.

В идеале недалеко от слесарной поверхности должны располагаться и предметы индивидуальной защиты: перчатки, сварочная маска и прозрачные очки из прочного пластика. При желании расположить эти вещи можно в одном из ящиком верстака.

Для утяжеления конструкции верстака по периметру с трех сторон, исключая рабочую, у которой будет стоять оператор, навариваются тяжелые металлические уголки.

Как сделать металлический верстак своими руками

Любую работу лучше разбить на несколько этапов. Так можно избежать лишних действий, выполнить все максимально четко и качественно. Разберем пошагово процесс изготовления металлического верстака с ящиками под инструмент своими руками

  • Первый шаг — это составление схемы. Требуется, как минимум, определить размеры и контур слесарного верстака, выполнить эскиз и примерный чертеж. Это позволит определится с материалами, которые необходимо приобрести. Если чертеж слесарного верстака готов, материалы закуплены, а место под будущую слесарную поверхность расчищено и готово к монтажу, то можно начинать. Главное, имейте в виду, что для большей прочности раму прикрепляют к полу. Как это сделать правильно, поговорим чуть позже. Главное, чтобы место для слесарных работ внезапно не понадобилось через одну-две недели. Передвинуть столь массивную конструкцию крайне затруднительно.
  • Если все готово к началу работ, то можно приступить к изготовлению рамы. С рамой есть два возможных варианта монтажа: сварка и болты по металлу. Предпочтительнее, безопаснее и эстетически более правильно выбрать болты. Но даже в этом случае, без сварки не обойтись. Для создания рамы слесарной поверхности рекомендуется использовать железные уголки. Толщина листа должна быть не менее 5 мм. Размер стороны подойдет в 35-40 мм. Но имейте в виду, что от глубины уголка зависит толщина будущей столешницы. Она должна идеально лечь в подготовленное гнездо. Любые выступы добавят лишней работы по обработке поверхностей, а на кривую плоскость не получится достаточно надежно закрепить тесак. Высоту верстака лучше выбрать на уровне вытянутой руки. Так будет удобнее работать. Для среднестатистического мужского роста в 178-180 см идеальной будет высота 120 см. На нижнюю часть уголков нужно наварить металлические квадратики с толщиной листа около 3-5 м. Это будущее основание слесарного верстака. К полу квадратики цепляются анкерными болтами, после чего ножки сдвинуть с места будет проблематично. На ножки наваривают гнездо столешницы. Уголки столешницы располагают таким образом, чтобы в них, как в гнездо какой-то детали, легла будущая рабочая поверхность. На этом изготовление рамы оканчивается и начинается следующий этап.
  • Для наращивания жесткости изготавливаем два больших металлических короба. Высота короба начинается от подножья столешницы и оканчивается примерно за 20 см до уровня пола. Так будет удобнее при большой необходимости перенести слесарный верстак в другое место или демонтировать его. Коробы изготавливают из железных листов толщиной 3 мм, соединяют листы с помощью сварки. Под короба навариваются или прикрепляются болтами уголки, к которым короба прикрепляются болтами. В самих коробах наваривают опоры под ящички. Каждый из слесарных ящиков практичнее изготовить из не особо толстой фанеры: вполне достаточно будет листа в 5 мм.
  • После того, как монтаж ящиков окончен, настало время позаботиться о столешнице. Крайне не рекомендуется использовать для этих целей металл. Наиболее практичным вариантом станет дерево, пропитанное огнестойким составом. Лучше подойдет плита из натурального или искусственного камня, но она куда дороже, поэтому решение исключительно за будущим владельцем.
  • Щитком может стать закрепленный болтами лист пластика или железа. Пластик практичнее в плане крепления, а стальной экран надежнее. Прикрепить к основанию щиток можно с помощью все тех же анкерных болтов. Экран верстака своими руками сделать и закрепить несложно, но это повысит безопасность, а потому пренебрегать щитками не стоит.

Как видно, изготовление металлического верстака для слесарных работ не такая уж непосильная задача: больше похоже на сбор пазлов. Главное продумать каждый этап и заранее проработать план действий, узнать какие виды крепежей и материалов бывают, чтобы выбрать подходящий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
