Тиски слесарные своими руками: размеры, фото

Подробный фото отчёт по изготовлению слесарных тисков своими руками.

Понадобились слесарные тиски с шириной губок от 120 мм, в магазине на них цены просто космические, поэтому решил сделать тиски своими руками из металла, который у меня имелся в наличии.

  • — лист железа для основы тисков толщиной 4 мм;
  • — профильная квадратная труба 50 мм с толщиной стенки 4 мм;
  • — уголок 60 мм с толщиной стенки 5 мм;
  • — уголок 75 мм с толщиной стенки 8 мм;
  • — полоса толщиной 10 мм;
  • — шпилька резьбовая 20 мм;
  • — длинная гайка 20 мм.

Ну и далее, на фото, показан процесс изготовления самодельных слесарных тисков.

Сделал заготовки.

Первым делом, принялся делать основание из двух пластин, в пластине 200 х 160 х 4 мм, равномерно насверлил отверстий диаметром 8 мм и точечными сварками скрепил со второй такой же пластиной. Места сварки зачистил.

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20 мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10 мм к которой и приварил эту гайку. После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60 мм с толщиной стенки 5 мм и длиной 200 мм.
Поставил их чтобы посмотреть как это будет выглядеть:

В профильной трубе 50 х 50 мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50 мм и толщиной 10 мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб.

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75 мм и толщиной стенки 8 мм. Ширина будущих губок будет 150 мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10 мм.
Губки будут иметь размер: 150 х 50 х 10 мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами -«собаками» и просверлил насквозь отверстия 4,2 мм.
Затем в уголках я нарезал резьбу 5 мм, а в губках рассверлил отверстия сверлом 5,1 мм и сделал зенковку заподлицо.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5 мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4 мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8 мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4 мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Прорезь в профильной трубе вырезал по месту так, чтобы этот вырез не мешал движению трубы относительно приваренной площадки с гайкой. Чтобы ничего не цепляло.

Затем, прогрунтовал и покрасил.

В качестве винта использовалась шпилька 20мм. По длине отрезал ее таким образом чтобы она не выступала спереди, а сзади (сто стороны ворота) выступала на расстояние ширины опорного подшипника и гайки на 20.

Взял отрезок полосы толщиной 10 мм (из которой делал и губки для тисков) и вырезал из нее опорную площадку.
В ней напротив внутренней гайки в которую должна будет вкручиваться шпилька сделал отверстие 20 мм с небольшим. Отверстие сверлил ступенчатым сверлом.

На вкрученную шпильку наложил эту площадку и закрепив ее к тискам зажимами сделал 4 отверстия диаметром 4 мм.
Эти отверстия на тисках рассверлил до диаметра 6,5 мм, а в опорной площадке — 5 мм и нарезал там резьбу 6 мм. К сожалению сразу попался некачественный метчик и он обломался. Пришлось сверлить еще одно отверстие рядом.

Собирал вал тисков таким образом:
— на самый край шпильки накрутил гайку 20 мм и приварил сваркой. С другого края шпильки также сделал отверстие 4 мм для установки шплинта после окончательной сборки тисков
— вторую такую же гайку рассверлил сверлом 21 мм и приварил боком — для ворота.
— надел опорный подшипник 20 мм
— установил опорную площадку
— далее надел шайбу 20 мм
После установки шайбы на шпильке отметил точку которую рассверлил сверлом 4 мм и туда вставил шплинт.

Получившуюся конструкцию вставил в тиски и закрепил опорную площадку болтиками 6 мм.

После этого вкрутил шпильку в длинную гайку приваренную в ответной части тисков.

В качестве ворота использовал отрезок прута диаметром 20мм и длиной 360мм.
В качестве стопоров использовал те же шплинты по краям ворота.

Губки тисков, сделал из отрезков полосы толщиной 10 мм. Сами губки имеют размер 150 х 50 мм.
Их порезал болгаркой наклонными бороздами, а по центру одной из губок сделал треугольный вырез для установки круглых заготовок в вертикальное положение.

В подошве с каждой стороны сделал крепежные отверстия: — 3 отверстия диаметром 10 мм и 2 отверстия диаметром 8 мм.

Общий вылет получился 220 мм. Причем если не ставить стопорный шплинт на конце шпильки, то рабочий вылет будет 250 мм без ущерба зажима губок тисков.
Также прилагается небольшой видео обзор самодельных тисков.

Автор самоделки: Вадим. г. Москва.

Как сделать тиски своими руками для столярных и слесарных работ

Тиски являются незаменимым приспособлением при проведении самых разных работ. Новый инструмент стоит дорого, но в домашних условиях крайне необходим.

Самый простой и дешевый вариант, сделать тиски своими руками из материалов, которые легко найти. Сегодня мы рассмотрим возможность самостоятельного изготовления различных видов тисков.

Материалы для слесарных тисков

Нам понадобятся:

  1. Швеллер № 8П – 1 м.
  2. Уголка № 4,0 – 1 м.
  3. Шпилька М16 – 1 шт.
  4. Гайки М16 – 6 шт.
  5. Повороты для труб Ø40 мм.
  6. Металлический лист 240х160х6
  7. Полоса для губок 160х40х5, но губки лучше сделать толще, например, 8-10 мм.

Приступаем к изготовлению деталей:

  1. Отрезаем кусок швеллера длиной 300 мм.
  2. Два уголка длиной 160 мм.
  3. Из листа толщиной 6 мм. вырезаем основание 160х160
  4. Оставшаяся часть листа уйдет на верхнюю крышку

Гайки для механизма передвижения

Для изготовления механизма передвижения нужно две гайки сварить между собой. Для этого накручиваем их на шпильку так, чтобы между ними был небольшой зазор 0,2-0,5 мм.

Обвариваем гайки

Если гайки прижать плотно друг к другу, винт при работе будет зажимать. Обвариваем гайки по кругу. На этом этапе потребуется две штуки.

Основание и механизм передвижения

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм.

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Выставляем гайки по разметке

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

Механизм перемещения внутри тисков

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

Заключительный этап, покраска. Изделие готово.

Слесарные тиски из профтрубы

Для того чтобы самостоятельно сделать надежный верстачный инструмент, необходим сварочный аппарат и следующие компоненты:

  1. Несколько отрезков профтрубы разного размера.
  2. Шпилька из закаленной стали с крупной резьбой.
  3. Гайки двойной высоты.

Чертеж тисков для верстака представлен на иллюстрации. Это универсальный вариант, возможны изменения в конструкции, в зависимости от ваших задач.

Сборочный чертеж

Порядок изготовления

  1. На трубу большего диаметра (корпус) снизу привариваются опоры.
  2. С тыльной стороны наваривается задняя стенка (фланец) из стали 3-5 мм.
  3. По центру сверлится отверстие, и приваривается ходовая гайка.
  4. Сверху, напротив передней опоры приваривается задняя губка.
  5. На торец внутренней подвижной трубы наваривается передний фланец, из стали 3-5 мм.
  6. В него вставляется шпилька с приваренными стопорными гайками. С обеих сторон фланца необходимо надеть упорные шайбы.
  7. На передний конец шпильки приваривается проушина, для воротка. Сверху на подвижную трубу крепится передняя губка.

ВАЖНО! Зазор между корпусом и подвижной трубой нельзя красить. Там должна быть консистентная смазка. Такая же смазка наносится на резьбу шпильки.

Для надежности на губки можно прикрутить пластины металла из закаленной стали, например – держаки от токарных резцов, с насечками, выполненными напильником.

Самодельные слесарные тиски из профильной трубы

Столярные тиски для верстака своими руками

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Чертеж столярных тисков

  1. Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках.
  2. Неподвижная часть крепится к верстаку.
  3. Изнутри на нее монтируется мебельная упорная гайка для червячного механизма.
  4. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.
  5. Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой.
  6. Шпилька-вороток жестко крепится к рукоятке.

Обратите внимание

Для прочности, губки можно изготовить из нескольких слоев фанеры.

Губки изготовлены из нескольких слоев фанеры

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Рассматриваемый инструмент можно изготовить «на скорую руку» из струбцин:

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

Простой вариант тисков из доски и деревянных брусков

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые

Предназначены для фиксации заготовок под прямым углом.

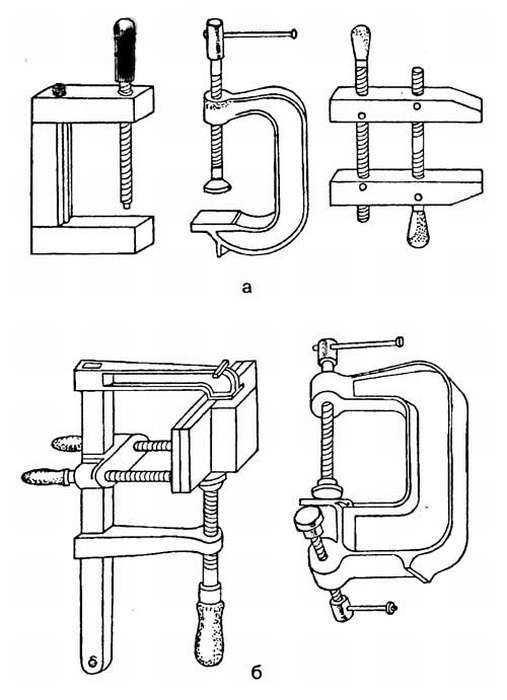

Промышленные угловые тиски

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки.

При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины.

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Самодельные угловые тиски из уголка

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ устроит приспособление из дерева.

Для изготовления понадобятся:

  • лист фанеры 10-12 мм;
  • две гладкие шпильки для направляющих;
  • шпилька с резьбой для воротка;
  • мебельная упорная гайка;
  • шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Берем лист фанеры

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Струбцин можно взять меньше чем на фото, если для прижима использовать квадратную трубу 40х20

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Нарезаем бруски

Примеряем заготовки на станине.

Заготовки согласно чертежа

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным.

Разметка и сверление брусков

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм.

Сборка деталей

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Общий вид готовых тисков из фанеры

Тиски для вязания рыболовных мушек

Приспособление для вязания популярной рыболовной приманки представляет собой механизм вращения, с закрепленными под определенным углом тисками для крючка.

Общий вид тисков для рыбаков

Крутящийся механизм можно изготовить из чего угодно, а вот к тискам следует подойти с особой тщательностью. Губки должны быть прочными, иначе невозможно будет удержать стальной крючок.

Рыболовный крючок зажат в тисках

Секрет прост – самодельные тиски для мушек можно изготовить из двух быстрорежущих резцов для токарного станка. Сначала металл «отпускают», затем после обработки снова закаливают.

🛠 Тиски своими руками: варианты, особенности, изготовление

Тиски являются одним из важнейших приспособлений для облегчения труда любого мастера хоть при обработке металла, хоть при работе с деревом. Зажав деталь в тисках, мастер освобождает свои руки для инструмента. К тому же, тисками можно крепче удерживать деталь, чем вручную. Более того, повышается точность изготовления.

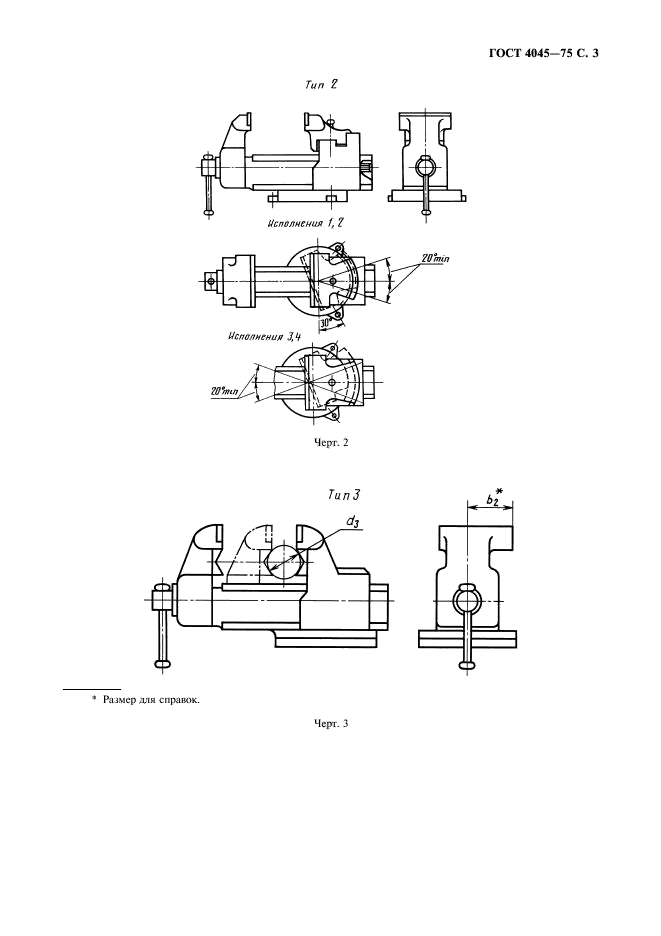

Тиски бывают разные – общего назначения (универсальные) и специализированные (для определённых работ).

Тиски настольные обычные, тиски настольные малые, тиски ручные ювелирные
ФОТО: Леонид Шальман

Содержание статьи

  • 1 Основные элементы тисков для домашней мастерской
  • 2 Тиски слесарные своими руками
    • 2. 1 Материалы и инструменты
    • 2.2 Чертежи
    • 2.3 Инструкция по изготовлению
  • 3 Тиски своими руками для сверлильного станка
    • 3.1 Материалы и инструменты
    • 3.2 Чертежи
    • 3.3 Инструкция по изготовлению
  • 4 Столярные тиски для верстака
    • 4.1 Материалы и инструменты
    • 4.2 Чертежи
    • 4.3 Инструкция по изготовлению
  • 5 Как сделать самодельные трубные тиски
    • 5.1 Материалы и инструменты
    • 5.2 Чертежи
    • 5.3 Инструкция по изготовлению
  • 6 Прочие идеи для изготовления тисков из подручного материалы
  • 7 Заключение

Основные элементы тисков для домашней мастерской

Тиски состоят из нескольких деталей. Основными элементами являются губки – подвижная и неподвижная, между которыми и зажимается обрабатываемая деталь. Неподвижная губка выполнена как одно целое с основанием. В подвижной губке закреплена гайка, сквозь которую проходит мощный ходовой винт. На одном конце винта установлена рукоятка, за которую его вращают, другой конец свободно вращается в неподвижной губке. При вращении за рукоятку подвижная губка перемещается в сторону неподвижной.

Основание может быть выполнено из двух деталей. Нижняя крепится наглухо к рабочему столу (верстаку), на верхней собран весь механизм тисков. Некоторые модели могут поворачиваться вокруг вертикальной оси.

Основные элементы тисков
ФОТО: usamodelkina.ru

Тиски слесарные своими руками

Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.

Материалы и инструменты

Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла. Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно. Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.

Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.

Чертежи

После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.

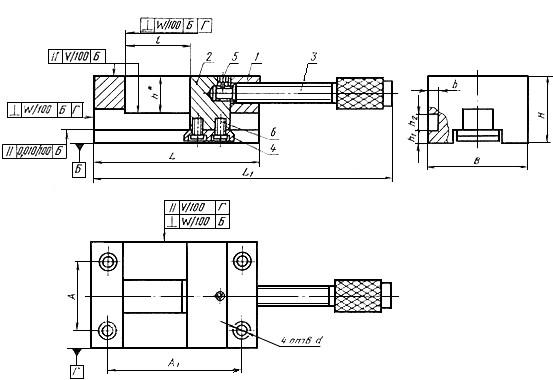

Вариант чертежа слесарных тисков
ФОТО: usamodelkina.ru

Инструкция по изготовлению

Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.

Тиски своими руками для сверлильного станка

Тиски для сверлильного станка отличаются от обычных слесарных тисков своей общей высотой. Они значительно ниже.

Материалы и инструменты

Материалы и инструменты используются такие же, как и в предыдущем случае.

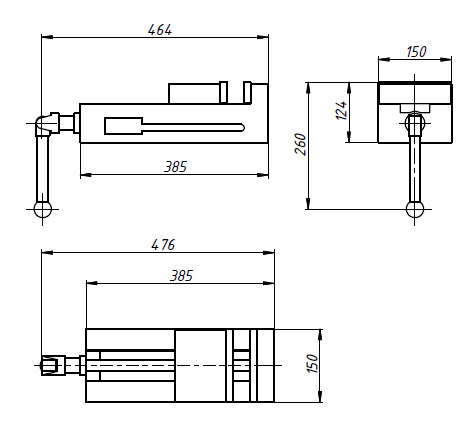

Чертежи

Чертежи отличаются только в части выбранной конструкции и размерами деталей.

Инструкция по изготовлению

Технология изготовления определяется тем, что идёт работа с металлом. Конкретные детали изготавливаются по конкретным чертежам. Между вариантами разных моделей тисков принципиальное отличие может быть лишь в том, где устанавливается ходовая гайка – на подвижной или неподвижной части. Этим определяется способ закрепления ходового винта. И ещё нюанс, тиски для сверлильного станка обычно свободно перемещаются по рабочему столу.

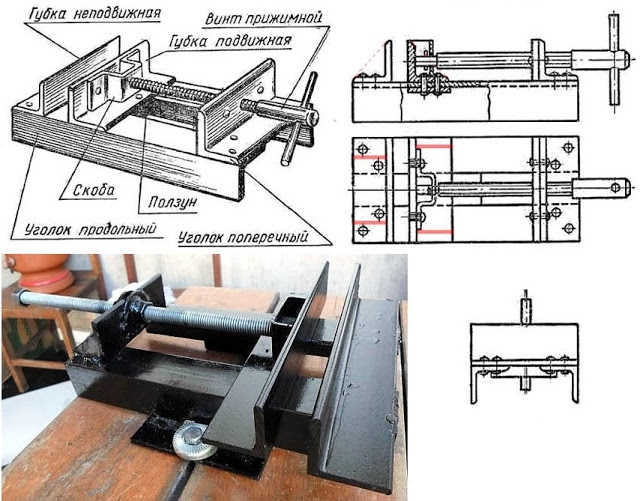

Тиски для сверлильного станка
ФОТО: usamodelkina.ru

Столярные тиски для верстака

Для столярных и плотницких работ вполне подойдут деревянные тиски. Им придётся воспринимать значительно меньшие нагрузки, чем при работе с металлом.

Материалы и инструменты

В качестве исходных заготовок можно взять три бруска сечением от 40×40 мм² до 60×60 мм² и длиной 250 – 300 мм. Размеры определяются из требований к величине будущих деталей. Ещё нужен ходовой винт с гайками, подойдёт покупная шпилька с резьбой М10 – М12. Для основания можно использовать лист фанеры толщиной 10 – 12 мм и размером 300×500 мм. В качестве крепежа потребуются саморезы диаметром 6 мм и длиной не менее 40 мм.

Инструменты обычные столярные и плотницкие: ножовка по дереву, рубанок, дрель.

Чертежи

Конструкция видна из фотографии.

Деревянные тиски для верстака
ФОТО: youtube. com

Инструкция по изготовлению

Брусок с гайкой ходового винта привинчивается наглухо к основанию саморезами. Неподвижная губка может переставляться по основанию в разные положения, в зависимости от размера обрабатываемой детали, и закрепляться болтами с гайками. Упорный конец ходового винта крепится к подвижной губке с помощью накладки от старого офисного кресла на колёсиках.

Соединение ходового винта с подвижной губкой
ФОТО: youtube.com


Watch this video on YouTube

Как сделать самодельные трубные тиски

Тиски для зажима труб отличаются от обычных слесарных и внешним видом, и особенностями эксплуатации. Подвижная губка перемещается по вертикали. Зажимать в этих тисках приходится предметы круглой формы, а потом газовым ключом с усилием крутят прикипевшую муфту или плашкой нарезают в трубе резьбу. Тиски при этом должны удержать деталь от проворота. А затягивать трубу надо крепко, но аккуратно, чтобы не помять её.

Для выполнения этих требований в обеих губках делают вырез в виде треугольника с высотой 30 – 40 мм с насечкой по боковым сторонам.

Тиски трубные
ФОТО: sdelairukami.ru

Материалы и инструменты

В качестве исходных материалов для изготовления тисков нужны несколько обрезков труб диаметром 0,5 и 1,5 дюйма и длиной до 200 мм, обрезки профильных труб сечением 50×30 мм, 40×25 мм и 30×20 мм. Для подвижной губки нужен кусок листовой стали толщиной 10 – 15 мм. Для ходового винта трапецеидальная резьба нарезается на прутке 10 – 12 мм.

Чертежи

Ниже приводится схема работы трубных тисков. Размеры выбираются под индивидуальные требования.

Схема трубных тисков
ФОТО: Леонид Шальман

Инструкция по изготовлению

Круглые трубки используются в качестве вертикальных стоек рамы тисков, профильные применяются как горизонтальные составляющие. На верхней перекладине приваривается короткий обрезок профильной трубы для формирования резьбы под ходовой винт. Губки вырезаются из кусков толстого листа. Ходовой винт лучше не делать самому, а найти готовый, например, от старой задвижки.

Чтобы захватывать тонкие трубы, верхнюю губку надо по ширине сделать меньше, чем нижнюю.

Прочие идеи для изготовления тисков из подручного материалы

Умельцы предлагают много своих конструкций. Каждый мастер творит из того материала, который ему достался. Но есть и принципиально непохожие конструкции. Интересная идея представлена на фото ниже. Деталей мало, зато можно зажимать две заготовки разного размера.

Тиски с перемещением подвижной губки под углом
ФОТО: usamodelkina.ruЕщё одна версия двухместных тисков
ФОТО: usamodelkina.ru

Заключение

В мире много людей, которые любят и умеют делать полезные вещи своими руками. Они и инструмент, и всякие приспособления делают для себя сами. Это очень увлекательное занятие.


Обсудить0

Предыдущая

Своими рукамиУдивительное рядом: мастер-классы по изготовлению поделки «Ёжик из шишек»

Следующая

Своими рукамиКак сделать нож своими руками в домашних условиях: удобная вещь для себя

Тиски слесарные BISON

* Обращаем ваше внимание на то, что www. allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

Тиски предназначены для зажима и обработки труб любой длины. Корпус изготовлен из высококачественного чугуна, а другие части, в том числе подвижная губка, сделаны из стали.

Чертёж тисков слесарных BISON 1710

Разработаны для работы в тяжёлых условиях.

Особенности:

– Неподвижная и подвижная губки изготовлены из отливки высокопрочной стали, что обеспечивает высокую прочность и длительный срок службы; Остальные части из высококачественной конструкционной стали;

– Насечка на губках обеспечивает надежный и безопасный зажим;

– Для крепления тисков используется удлиненная часть неподвижной губки и отверстия в монтажной планке;

– Высокая стойкость к удару;

– Высокая сила зажима;

– Жесткая конструкция.

Чертёж тисков слесарных BISON 1253

Особенности:

– Механизм быстрого разблокирования уменьшает усталость оператора и экономит время;

– Механизм с разрезной гайкой для передвижения губки, работающий совместно с резьбовым винтом;

– Быстрота действия является наиболее полезной для сохранения времени и играет важную роль, позволяя открывать и закрывать губки без вращения ручки;

– При нажатии на спусковой крючок разрезная гайка выводит винт из зацепления и подвижная губка скользит свободно;

– Если крючок находится в нормальном рабочем положении, разрезная гайка и винт находятся в зацеплении и остается повернуть винт до упора;

– Корпус изготовлен из чугуна высокого качества, а другие части, в том числе подвижная губка, изготавливаются из закаленной стали;

– Большой расход губок;

– Стальные вставки на губках индукционно закалены и отшлифованы, возможна замена вставок – что продлевает срок эксплуатации тисков;

– Наковальня на неподвижной губке;

– Винт полностью закрыт от стружки.

Чертёж тисков слесарных BISON 1254



Особенности:

– Могут свободно вращаться с закрепленной заготовкой на любой угол в вертикальной оси с шагом 45° в горизонтальной плоскости на 360°;

– Могут зажимать круглые заготовки в V-образных вставках на губках;

– Поворотная база, которая позволяет вращение на 360° и фиксацию в любом положении;

– Стальные вставками в губках индукционно закалены и отшлифованы, возможна замена вставок – что продлевает срок эксплуатации тисков;

– Прочная конструкция корпуса из высококачественного чугуна, губки и база сделаны из стали;

– Вставки на губках с вертикальными и горизонтальными призмами для зажима круглых заготовок;

– Винт полностью закрыт от стружки.

Чертёж тисков слесарных BISON 1271



Особенности:

– Корпус изготовлен из высококачественного чугуна, а губки из легированной стали;

– Стальные губки индукционно закалены и отшлифованы, насечка для лучшего сцепления;

– Губки с вертикальными и горизонтальными углублениями для крепления круглых заготовок;

– Большая поверхность наковальни;

– Винт полностью закрыт;

– Большой срок эксплуатации.

Чертёж тисков слесарных BISON 1250



Особенности:

– Корпус изготовлен из высококачественного чугуна, а губки из легированной стали;

– Стальные губки индукционно закалены и отшлифованы, насечка для лучшего сцепления;

– Губки с вертикальными и горизонтальными углублениями для крепления круглых заготовок;

– Большая поверхность наковальни;

– Винт полностью закрыт;

– Большой срок эксплуатации.

Чертёж тисков слесарных BISON 1255



Особенности:

– Конструкция как у тисков тип 1255;

– При помощи поворотного основания могут устанавливаться под любым углом.

Чертёж тисков слесарных со струбциной BISON 1256



Особенности:

– Стальные вставки в губках индукционно закалены и отшлифованы, возможна замена вставок – что продлевает срок эксплуатации тисков;

– Вставки с вертикальными и горизонтальными канавками для зажима круглых заготовок;

– Винт полностью закрыт от стружки;

– Крепятся за подвижную губку.

Чертёж тисков слесарных BISON 1240

Своими руками тиски в домашних условиях, слесарные тиски самодельные с размерами

Слесарные тиски — важный инструмент в любой мастерской. Они позволяют быстро и качественно выполнять ручную обработку заготовок.

Ассортимент тисков очень большой, отличаются они не только размерами и ценой, но и функциональностью. И довольно сложно сделать правильный выбор.

Поэтому в большинстве случаев оптимальным решением будет собрать слесарные тисы своими руками. Почему это выгодно?

  1. Возможность изготовить самодельные тиски конкретного размера, исходя из наличия свободного места на рабочем столе.
  2. Для изготовления тисов можно использовать разные б/у материалы и обрезки металлолома, которые имеются под рукой — это дает возможность сэкономить.
  3. Возможность сделать универсальные тиски для работы с разными материалами, в том числе и с круглыми трубами.
  4. Если нет опыта сборки подобных устройств, все необходимые чертежи и видео с пошаговым руководством можно без проблем найти в интернете.

В этой статье рассмотрим несколько вариантов, как сделать тиски своими руками. Будем использовать для этого доступные б/у материалы, которые можно найти в мастерской и гараже, или недорого приобрести на чермете.

Читайте также: Как из старой газонокосилки сделать инструмент для резки бетона

Очень часто домашние умельцы изготавливают слесарные тиски из профильной трубы, однако они больше подходят для работы с небольшими заготовками. А чтобы изготовить действительно мощные и надежные тисы — материал требуется соответствующий. Такой же мощный и надежный.

Содержимое

  • 1 Самодельные тиски: из чего и как сделать
  • 2 Как сделать универсальные слесарные тиски
    • 2.1 Что понадобится
    • 2.2 Приступаем к работе
    • 2.3 Этапы сборки конструкции
    • 2. 4 Изготавливаем маховик
    • 2.5 Устройство и принцип работы
    • 2.6 Видео
  • 3 Как сделать тиски для сверлильного станка
    • 3.1 Особенности конструкции тисков
    • 3.2 Видео
  • 4 Подставка для слесарных тисков + рабочий столик
    • 4.1 Что представляет собой самоделка: основные элементы конструкции
    • 4.2 Какие материалы потребуются
    • 4.3 Пошаговый процесс изготовления подставки для тисов
    • 4.4 Преимущества и недостатки самодельной конструкции
    • 4.5 Видео
  • 5 Как сделать мощные тисы из круглой трубы
    • 5.1 Основные этапы работ
    • 5.2 Видео
  • 6 Как сделать мощные тисы своими руками без использования сварки
    • 6.1 Основные этапы работ
    • 6.2 Видео
  • 7 Слесарные тисы для работы с металлом
    • 7.1 Основные этапы работ
    • 7.2 Видео
  • 8 Функциональные слесарные тиски для разных задач
    • 8.1 Основные этапы работ
    • 8.2 Видео
  • 9 Как сделать гидравлические тиски своими руками
    • 9. 1 Пошаговый процесс изготовления гидравлических тисков
    • 9.2 Видео
  • 10 Пневматические тиски своими руками для домашней мастерской
    • 10.1 Основные этапы работ
    • 10.2 Видео
  • 11 Гидравлические тиски своими руками на основе домкрата
    • 11.1 Основные этапы работ
    • 11.2 Видео
  • 12 Мощные гидравлические тиски без ручки (с ножной педалью)
    • 12.1 Основные этапы работ
    • 12.2 Видео
  • 13 Мощные гидравлические тиски из домкрата
    • 13.1 Основные этапы работ
    • 13.2 Видео
  • 14 Мини тиски с простым быстрозажимным механизмом
    • 14.1 Основные этапы работ
  • 15 Универсальные быстрозажимные тиски для слесарных работ
    • 15.1 Основные этапы работ
    • 15.2 Видео
  • 16 Делаем быстрозажимные тиски для сверлильного станка
    • 16.1 Основные этапы работ
    • 16.2 Видео

Самодельные тиски: из чего и как сделать

Слесарные тисы бывают быстрозажимными, наклонными, поворотными. Но мы с вами рассмотрим классический вариант — настольные.

Они отличаются простотой и удобством в использовании. Отлично подойдут для работы на даче или в домашних условиях (в мастерской или гараже).

Читайте также: Как сделать держатель для саморезов

Размеры средние. но можно их сделать больше или меньше — это уже на ваше усмотрение.

В принципе, из них можно также сделать и поворотные тиски, если в этом есть необходимость. Самый простой вариант — установить их не на стол, а на стойку с поворотной платформой.

Как сделать универсальные слесарные тиски

Теперь давайте подробно рассмотрим, как сделать тиски для работы в мастерской. За основу возьмем идею, предложенную автором YouTube канала Workshop From Scratch.

Что понадобится

Для того чтобы собрать своими руками тиски, нам потребуются следующие материалы:

  • швеллер;
  • листовой металл;
  • ходовой винт;
  • болт и гайки;
  • подшипники;
  • квадратный пруток;
  • краска по металлу.

Что же касается инструмента, то потребуется стандартный набор, который должен быть в любой домашней мастерской:

  • сварочный аппарат;
  • электродрель;
  • болгарка;
  • коронка по металлу;
  • штангенциркуль;
  • напильник по металлу;
  • шуруповерт.

Приступаем к работе

Читайте также: В помощь сварщику: 4 магнитных кондуктора, которые можно сделать своими руками

Слесарные тиски сделать своими руками совсем несложно. Для начала необходимо будет определить габариты конструкции.

Тут все будет зависеть от того, сколько места на рабочем столе вы готовы под них выделить, и какие операции планируете выполнять.

Схему ручных тисков можно найти в интернете. Однако в нашем случае особой надобности в ней нет. Для удобства вы можете нарисовать самый простой чертеж на листе бумаги, и ориентироваться на него.

Чтобы процесс изготовления слесарных тисков своими руками был более наглядным, мы рекомендуем выполнять сборку всех основных узлов конструкции по фотографиям, которые можно посмотреть ниже.

Этапы сборки конструкции

Читайте также: Как сделать отрезной станок из УШМ на скорую руку

Рассказываем, как сделать тиски своими руками. Первым делом от куска швеллера с помощью болгарки или газового резака отрезаем заготовку нужной длины — это будет станина слесарных тисов.

При помощи штангенциркуля или линейки с чертилкой размечаем заготовку и сверлим коронкой по металлу два отверстия.

После этого болгаркой вырезаем в станине продольный паз — для перемещения подвижной площадки. Внутренние края паза необходимо обработать напильником, чтобы удалить все заусенцы.

Из листа металла вырезаем небольшую заготовку и обрабатываем ее на гриндере, чтобы можно было вставить ее в паз и она свободно в нем перемещалась.

Далее из толстого листового металла необходимо будет вырезать две пластины разного размера — побольше и поменьше.

В этих пластинах, а также в самом ползуне, который мы вырезали раньше, нужно просверлить по два крепежных отверстия и нарезаем в них резьбу.

Вставляем ползун в паз, снизу устанавливаем пластину меньшего размера, сверху — которая побольше. Стягиваем все болтами. В результате у нас получилась подвижная площадка.

К этой площадке необходимо будет приварить металлическую пластину — получится подвижная прижимная губка. Неподвижную губку также изготавливаем из металлической пластины, и привариваем к торцу станины.

К другому торцу швеллера надо будет приварить пластину с направляющим отверстием для ходового винта.

Вставляем ходовой винт в направляющее отверстие, предварительно накрутив на него гайки. С двух сторон торцевой пластины-заглушки привариваем корпусные подшипники.

Две гайки привариваем к нижней части подвижной площадки. Остальные гайки используются для фиксации.

Изготавливаем маховик

Обычно в качестве ручки слесарных тисков используется вороток из шпильки. Однако в данном случае автор решил сделать маховик. Как показывает практика и отзывы многих мастеров, он намного удобнее в работе.

Из квадратного прутка изготавливаем кольцо нужного диаметра — для этого потребуется трубогиб.

Внутри привариваем металлическую прямоугольную пластину с отверстием по центру. Между пластиной и кольцом привариваем болт.

На болт надеваем втулку из металлической трубы, к торцу которой привариваем стальную шайбу. Маховик надеваем на ходовой винт, и обвариваем.

Устройство и принцип работы

Сама конструкция тисов самая обычная:

  • станина;
  • подвижная и неподвижная губки;
  • ходовой винт.

На последнем этапе, после того, как изготовили все основные элементы конструкции, вырезаем из листового металла две пластины и сверлим в них по два отверстия.

Привариваем пластины по бокам станины. Служат они для крепления станины к рабочему столу или иной горизонтальной поверхности.

Зачищаем сварные швы болгаркой с лепестковым кругом и красим металл. Все работы завершены — самодельные тиски готовы. Максимальное расстояние между прижимными губками составляет 16 см.

Крепить тисы к столу можно при помощи болтов или просто зафиксировав струбцинами. Это уже на ваше усмотрение.

Кстати, можно немного модернизировать конструкцию, чтобы сделать станочные тиски своими руками. Для этого в боковых пластинах, приваренных к станине, надо прорезать болгаркой пазы.

Если же вам нужны быстрозажимные тиски, то конструкция будет уже совсем другой — в данном случае обычно используется эксцентриковый механизм. Подробный процесс их изготовления и сборки можно посмотреть в этой статье.

Видео

Подробнее о том, как изготовить тиски для домашней мастерской из простых подручных материалов, можно посмотреть в авторском видеоролике.

Making Vise for cutting metal /circular saw a cutting metal

Как сделать тиски для сверлильного станка

В данном обзоре автор показывает самодельные тисы для установки на сверлильный станок.

Чтобы сделать такие тисы, мастер использовал заготовки из листового металла толщиной 4 мм и профильной трубы 20*40 мм.

Из профильной трубы автор сделал две прижимные губки (подвижную и неподвижную), направляющие и ползунок каретки.

Из листового металла необходимо будет сделать накладки на губки, заднюю опорную пластины и прижимные планки (верхнюю и нижнюю).

В качестве ходового винта автор использовал кусок шпильки диаметром 16 мм и длиной 210 мм.

Гайка винта — это половина удлиненной гайки М16. А замок ходового винта сделан из стальной пластины толщиной 1 мм.

Элементы крепления гайки автор изготовил по месту, чтобы обеспечить соосность отверстия ходового винта подвижной губки и гайки, и таким образом избежать перекоса ходового винта.

Особенности конструкции тисков

С торцов прижимных губок вставлены и заварены стальные пластины — заглушки.

В подвижной губке на расстоянии 15 мм от верхнего края в одной стенке автор просверлил отверстие диаметром 11, 5 мм под ходовой винт.

Внутри губки вварена стальная пластина толщиной 5 мм. Она является упором для ходового винта.

К двум направляющим (из профиля) с торца мастер приварил заднюю опорную пластину. При сварке были выставлены все углы. Расстояние между направляющими равно ширине ползунка.

На следующем этапе к опорной пластине и направляющим была приварена неподвижная прижимная губка.

После этого к неподвижной губки было поджата подвижная губка, и к ней был приварен ползунок. К ползунку приварена верхняя прижимная планка.

В нижней стенке ползунка просверлено 4 отверстия диаметром 6 мм. Изнутри, напротив отверстий, приварены гайки М6.

При сборке к ползунку будет крепиться нижняя прижимная планка. Смотрите фото ниже.

На ходовой винт, с противоположной стороны от цапфы, автор приварил втулку длиной 20 мм, изготовленную из водопроводной трубы ½ дюйма. Отверстие под рукоятку просверлено диаметром 6,5 мм.

Из уголка 20х20 мм были изготовлены опоры тисков — пазы в них прорезаны под болты М8.

Видео

Подробнее о том, как сделать тиски для сверлильного станка, можно посмотреть на видео.

Тисы для сверлильного станка

Подставка для слесарных тисков + рабочий столик

В сегодняшней статье мы расскажем, как изготовить своими руками опорную стойку-подставку для слесарных тисков.

Дополнительно предусмотрен небольшой рабочий столик, на котором можно разместить обрабатываемые заготовки или используемые в работе инструменты.

Подставка для тисов пригодится в любой домашней мастерской или в гараже.

Она занимает мало места, поэтому ее можно без проблем расположить даже в небольших помещениях.

Что представляет собой самоделка: основные элементы конструкции

Самодельная опорная подставка состоит из нескольких основных элементов — основания, вертикальной стойки с монтажной площадкой для слесарных тисов и рабочего столика.

Возможно, вам также интересно будет узнать, как изготовить своими руками распиловочный станок по дереву из электролобзика.

Какие материалы потребуются

  • стальная круглая труба диаметром 150 мм;
  • листовой металл;
  • круглый стальной диск толщиной 12-14 мм.

Пошаговый процесс изготовления подставки для тисов

Первым делом необходимо будет изготовить основание конструкции. Из листового металла вырезаем заготовку прямоугольной формы.

По углам сверлим крепежные отверстия. Сами углы желательно закруглить лепестковым кругом или на гриндере.

Далее отрезаем кусок круглой трубы подходящей длины. Привариваем его по центру основания, предварительно сделав разметку.

Из листового металла вырезаем четыре косынки треугольной формы. Привариваем их к основанию и стойке из круглой трубы — они выступают в качестве ребер жесткости.

Круглый диск из металла толщиной 12-14 мм будет служить опорной площадкой для тисов. К нему привариваем рабочий столик, вырезанный из листового металла.

После этого необходимо будет приварить опорную площадку к верхней части стойки подставки. По контуру стола привариваем полосы металла.

На последнем этапе останется лишь зачистить сварные швы, и покрасить самоделку.

Крепится подставка к бетонному полу с помощью болтов. Затем к монтажной опорной площадке прикручиваем слесарные тисы. Все готово — можно пользоваться.

Преимущества и недостатки самодельной конструкции

Первый и важный плюс — подставку можно изготовить своими руками, используя подручные материалы, в том числе и обрезки металла.

Второй плюс заключается в том, что опорная стойка-подставка не занимает много места в мастерской, ее можно расположить в любом удобном месте.

Ну и еще один весомый плюс — наличие стола.

Это реально очень полезная «опция». На рабочем столике можно разместить заготовки или инструмент, чтобы не держать их в руках.

Видео

Подробнее о том, как сделать подставку для слесарных тисков, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала Metal Extreme.

Soporte Mesa Para Tornillo De Banco /TABLE SUPPORT FOR BENCH SCREW

Как сделать мощные тисы из круглой трубы

Нужны мощные тисы для мастерской, и при этом не хотите переплачивать? Автор YouTube канала KEVGEN MASTER показывает, как сделать слесарные тиски из круглой трубы.

Изготовление самодельных тисов обойдется дешевле, чем покупка заводских.

Для изготовления тисков автор использует круглую трубу диаметром 75 мм и 90 мм. Помимо этого, потребуются и другие материалы:

  • листовой металл;
  • уголок;
  • арматура.

Кусок трубы большего диаметра необходимо разрезать вдоль, после чего подогнать под диаметр второй трубы — чтобы не было люфта, заварить шов.

Рекомендуем прочитать статью: как изготовить бюджетный отрезной станок из УШМ.

После этого короткий кусок трубы привариваем к металлической пластине, а по бокам нужно будет приварить два уголка. Сверху также привариваем два уголка.

Основные этапы работ

На следующем этапе внутри направляющей трубы автор приваривает гайку для ходового винта. В длинной трубе с помощью болгарки надо вырезать паз.

После этого длинную трубу диаметром 75 мм вставляем в направляющую.

К торцу длинной трубы мастер приварил металлическую шайбу, затем зачистил сварной шов лепестковым кругом.

Вороток для ходового винта автор решил сделать из куска арматуры. Смотрится очень интересно.

На последнем этапе останется только изготовить и потом приваривать на свои места прижимные губки. В основании необходимо будет просверлить отверстия для крепежных болтов.

Разбираем все, красим, после чего снова собираем. Тисы крепим к рабочему столу (верстаку) при помощи болтов с гайками.

Видео

Пошаговый процесс изготовления и сборки с указанием всех размеров вы можете посмотреть на авторском видео ниже.

Тиски из Круглой Трубы своими руками. Как сделать Тиски из круглой трубы. Уникальные Тиски.

Как сделать мощные тисы своими руками без использования сварки

Если вы решились изготовить мощные слесарные тисы самостоятельно то, скорее всего, вы будете использовать сварочный аппарат.

Однако в данном обзоре мы расскажем и покажем, как собрать мощные тисы без выполнения сварочных работ, только лишь на болтовом соединении.

Основные материалы, которые понадобятся для изготовления слесарных тисов своими руками:

  • пара стальных строительных уголков;
  • листовой металл толщиной 1 – 1,5 см;
  • червячный механизм от ручного домкрата;
  • отрезок круглой арматуры;
  • болты с потайной головкой и пара гаек.

Из инструмента нам потребуются: отрезной инструмент (болгарка), сверлильный станок, метчик для нарезания резьбы и другой слесарный инструмент, который можно найти практически в каждой мастерской.

Если вас интересуют другие варианты самодельных тисов, то рекомендуем прочитать обзор: настольные быстрозажимные тиски из профильной трубы.

Основные этапы работ

Первым делом изготовим направляющую. Для этого сложим два уголка и отрежем одинаковую длину. В обоих уголках сверлим сквозные отверстия и нарезаем в них резьбу.

С внутренней стороны уголков необходимо сделать фаску для скрытия потайной головки. Впоследствии необходимо будет сделать так на каждом отверстии.

Теперь изготовим переднюю стенку. Вырезаем необходимый кусочек стали и закрепляем на болтовом соединении с одной из сторон призмы. Сверлим по центру отверстие для ходового винта.

На следующем этапе вырезаем плиту основания. Примеряем сверху призму и обозначаем её края. По центру необходимо установить гайку ходового винта.

Вырезаем необходимый размер пластины и нарезаем резьбу для ходового винта. Сверлим в нижней части плиты основания два отверстия для крепления гайки ходового винта. Крепим всё на болтовое соединение.

Затем сделаем неподвижную губку. Вырезаем боковые стенки и прикручиваем их к плите основания. Также вырезаем подвижную губку и крепим её на болтовое соединение к бокам призмы.

Прижимные пластины вырезаем из толстого куска квадратной арматуры и делаем насечки. Сверлим пару отверстий и прицепляем их к губкам. Устанавливаем ходовой винт и фиксируем его пружиной изнутри призмы.

Устанавливаем ручку для вращения и закрепляем тисы на верстаке.

Видео

Более подробное изготовление данных тисов, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mistry MakeTool.

How To Make A Bench Vise || DIY Metal Bench Vise Without Welding

Слесарные тисы для работы с металлом

Вряд ли у кого-то возникает вопрос: зачем нужны слесарные тисы? Это и так понятно — для удержания (жесткой фиксации) заготовки или детали в процессе ее обработки.

Часто возникает вопрос другого плана: какие тиски выбрать, чтобы они прослужили долго и были качественными?

Конечно, чем дороже слесарные тиски, тем больше вероятности, что они изготовлены на совесть.

Однако не каждый может позволить себе купить фирменные тиски. Мы предлагаем вашему вниманию альтернативный вариант — изготовить тисы своими руками.

Понадобятся материалы, которые у многих найдутся в мастерской/гараже:

  • профильная труба;
  • стальной диск;
  • полосы металла;
  • резьбовая шпилька;
  • кусок кругляка.

Советуем вам также прочитать, как изготовить ручной зажим (струбцину) для работы с заготовками из дерева и металла.

Основные этапы работ

Первым делом изготавливаем элементы основания тисков. Отрезаем две полосы металла, сверлим по разметке отверстия и вырезаем пазы.

Привариваем полосы к опорной плите тисков.

Расстояние между боковыми частями должно быть достаточным, чтобы между ними проходила профильная труба.

После этого к боковым частям необходимо приварить неподвижную прижимную губку.

Далее отрезаем кусок профильной трубы. По бокам надо вырезать два продольных паза.

К торцам профильной трубы привариваем металлические пластины с отверстием под ходовой винт.

После этого отрезаем кусок стального кругляка, и тоже сверлим в нем отверстие под диаметр резьбовой шпильки. Нарезаем резьбу метчиком.

Отрезаем шпильку подходящей длины.

На конец шпильки надеваем отрезок толстостенной трубы, и обвариваем. Потом надо будет просверлить в нем отверстие под болт, который будет выполнять роль воротка.

Ходовой винт вставляем в профильную трубу, и вкручиваем в кусок кругляка, который находится внутри.

Привариваем к профтрубе две стойки для крепления металлической прижимной пластины (это будет подвижная губка слесарных тисов).

На последнем этапе останется только изготовить прижимные пластины, которые привариваем к губкам. Вставляем вороток.

Проверяем работоспособность. Если все устраивает, разбираем тисы, чтобы зачистить сварные швы. Затем приступаем к окончательной сборке всей конструкции.

Видео

Пошаговый процесс изготовления слесарных тисов можно увидеть в видеоролике ниже. Идеей поделился автор  YouTube канала khám phá và sáng tạo.

Hướng dẫn làm ê tô kẹp nhanh đơn giản với độ mở siêu khủng

Функциональные слесарные тиски для разных задач

При работе с металлом сложно обойтись без слесарных тисков. Точнее, обойтись можно, но тогда обработка заготовок отнимет много сил и времени. И поэтому в домашней мастерской тиски — вещь незаменимая.

Тисы можно купить в строительном магазине (выбор очень велик) или же сделать своими руками. Если вы увлекаетесь самоделками, почему бы не попробовать?

Самостоятельно изготовить надежные и удобные в использовании слесарные тиски совсем несложно.

Правда, каждый мастер хочет, чтобы его тиски были не просто удобными, но и максимально функциональными. Впрочем, и это не проблема.

Например, в данном обзоре автор показывает, как сделать именно такие тиски для домашней мастерской.

Их можно использовать как классические тиски, а с помощью самодельной оснастки — существенно расширить функционал. Например, автор использует их в качестве приспособы для гибки металла. Очень удобно.

Основные этапы работ

Первым делом необходимо будет нарезать заготовки из металла толщиной 8-10 мм. После этого автор приступает к изготовлению неподвижной части слесарных тисков.

На следующем этапе нужно кусок квадратной профильной трубы и сделать в ней продольную прорезь. Внутри этой профтрубы будет находиться ходовой винт, а паз нужен для свободного перемещения подвижной губки.

Затем автор приступает к изготовлению последней части тисков — опорной плите, которая будет крепиться к верстаку.

Все детали необходимо покрасить, после чего можно приступать к сборке. Сначала крепим опорную плиту с приваренной к ней неподвижной частью тисков.

Затем устанавливаем подвижную губку, а также отрезок профтрубы, в которую вставляется ходовой винт. Ну и в конце крепим уже ручку для управления ходовым винтом.

Видео

Подробно о том, как изготовить своими руками мощные и функциональные слесарные тиски для различных задач, смотрите на видео.

Making new kind of Multi purpose vise.

Как сделать гидравлические тиски своими руками

В данном случае в качестве привода используется бутылочный домкрат для авто.

Необходимые материалы:

  • швеллер;
  • листовой металл;
  • стальной кругляк;
  • домкрат;
  • металлический круглый пруток;
  • полоса металла;
  • пружины.

Возможно, вам также интересно будет прочитать статью-обзор на тему: как сделать настольный станок для нарезания резьбы в отверстиях.

Пошаговый процесс изготовления гидравлических тисков

Начинаем с того, что отрезаем кусок швеллера подходящего размера. С одной стороны надо обрезать края под углом.

Размечаем заготовку, после чего на сверлильном станке высверливаем три отверстия (два из них — будут использоваться для направляющих, по которым будет перемещаться подвижная губка тисков).

Отрезаем еще один кусок швеллера.

Привариваем к нему предыдущую заготовку, которая выступает в роли неподвижной губки.

Далее нам потребуются два стальных кругляка одинаковой длины, которые выступают в роли направляющих для подвижной губки. Надеваем на них две гайки, предварительно высверлив у них резьбу.

Вставляем направляющие в отверстия неподвижной губки, и затем обвариваем с торца.

К гайкам приваривается кусок металлической пластины. Дополнительно усиливаем его укосинами из кусков металла.

Привариваем к основанию тисков заднюю стенку (ее можно вырезать из листового металла).

Далее потребуется гидравлический бутылочный домкрат для автомобиля. Грузоподъемности 1-2 тонны будет вполне достаточно.

Немного дорабатываем конструкцию домкрата.

В задней стенке тисков необходимо просверлить четыре крепежных отверстия. После чего с помощью болтов крепим к ней опорную подошву домкрата.

В центральное отверстие неподвижной губки вставляем металлический пруток. Концы прутка надо обточить, и просверлить отверстия.

Соединяем пруток с домкратом, как показано на фото ниже.

К задней и верхней части неподвижной губки привариваем куски металла — усиливаем ее.

На следующем этапе изготавливаем прижимные пластины. На рабочей части обеих пластин нужно с помощью болгарки нарезать насечки.

Привариваем прижимные пластины к губкам тисков.

К задней стенке тисков привариваем шарнирное соединение, чтобы можно было установить ручку домкрата.

На последнем этапе устанавливаем возвратную пружину.

Хотя одной пружины будет маловато. Поэтому устанавливаем еще одну.

В завершении останется только зачистить самодельные тиски болгаркой и покрасить краской из баллончика.

Видео

Подробнее о том, как изготовить гидравлические тиски, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала CoolThings.

COMO HACER UNA PRENSA HIDRÁULICA | IDEA BRILLANTE

Пневматические тиски своими руками для домашней мастерской

Пневматические слесарные тиски обеспечивают быстрый и самое главное — надежный зажим заготовок или деталей для последующей их обработки, не прилагая физической силы.

Причем такие тисы не обязательно покупать — их можно сделать своими руками из доступных и недорогих материалов.

Читайте также: как сделать своими руками удобные и функциональные слесарные тиски для разных задач. Отличная идея для гаража и мастерской.

В качестве основания пневматических тисков можно использовать кусок швеллера или два строительных уголка, сваренных вместе. В принципе, можно использовать любой материал, какой вы посчитаете нужным.

Основные этапы работ

В центральной части основания (в данном случае — швеллера) необходимо сделать прорезь. После этого мастер изготавливает подвижную и неподвижную прижимные губки.

Рекомендуем также прочитать интересную обзорную статью на тему: как изготовить настольные быстрозажимные тиски из профильной трубы.

На следующем этапе необходимо будет закрепить на основании пневмоцилиндр — он будет толкать подвижную губку слесарных тисков.

После этого останется только установить и подключить блок пневмораспределителя. На нем имеется ручка, при повороте которой обеспечивается доступ сжатого воздуха из пневмосети в пневмоцилиндр.

Затем нужно будет зачистить и покрасить все детали.

Видео

Подробнее о том, как изготовить самодельные пневматические тиски своими руками для домашней мастерской, можно посмотреть на видео.

Гидравлические тиски своими руками на основе домкрата

В данном обзоре автор поделится идеей, как сделать мощные гидравлические тиски для мастерской. За основу используется автомобильный домкрат бутылочного типа.

В качестве основания тисов мастер решил использовать швеллер. Отрезаем заготовку нужного размера. Потом делаем разметку, и с помощью болгарки вырезаем паз.

Рекомендуем также прочитать, как изготовить удобные трубные тиски для мастерской своими руками.

Далее отрезаем кусок толстого металла. Сверлим в нем крепежные отверстия и привариваем к торцу основания. Это у нас будет упор для гидравлического домкрата.

К станине привариваем кусок уголка, на который будет опираться домкрат. А потом привариваем неподвижную губку, изготовленную из куска швеллера.

Основные этапы работ

На следующем этапе между неподвижной губкой тисков и опорным уголком мастер привариваем две направляющие, предварительно надев на них втулки.

К втулкам необходимо приварить кусок металлической полосы, а к ней потом привариваем подвижную прижимную губку. Изготовлена она тоже из отрезка швеллера.

Далее крепим к подвижной площадке две возвратные пружины. После этого устанавливаем автомобильный домкрат.

На последнем этапе останется только установить рычаг, с помощью которого будет приводиться в движение шток домкрата.

Изготавливаем накладки на прижимные губки, и привариваем их. По бокам основания привариваем два уголка с отверстиями для крепления к рабочему столу.

Видео

Как сделать гидравлические тиски своими руками на основе домкрата, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Kwando Technic.

DIY Tool | Make A Hydraulic Vise | Step by Step in Workshop

Мощные гидравлические тиски без ручки (с ножной педалью)

В данном обзоре автор поделится с нами идеей, как сделать своими руками мощные гидравлические тиски.

Фишка в том, что у них нет ручки, как в классическом исполнении — вместо нее используется ножная педаль, расположенная под столом.

Первым делом автор вырезает опорную плиту из толстого металла. Делаем разметку и сверлим отверстия. Углы срезаем. После этого привариваем упор для гидравлического домкрата.

Также для домашней мастерской можно сделать механические тиски, но не обычные, к которым мы привыкли, а с двумя парами прижимных губок.

Из кусков металла свариваем корпус. Устанавливаем его на опорную плиту, по бокам привариваем направляющие пластины.

Сверху привариваем еще одну пластину — между пластинами и корпусом необходимо выдержать зазор в пару миллиметров. Сверлим отверстия, чтобы можно было собрать все детали на болты.

Основные этапы работ

На опорную плиту укладываем гидравлический домкрат, крепим к корпусу возвратные пружины, и устанавливаем его на свое место.

Обратите внимание, что автор предварительно полностью переделал домкрат, чтобы можно было использовать его в горизонтальном положении — он слил из него масло, и немного изменил внутреннее устройство.

Масло автор перелил в резервуар, к которому крепится ножная педаль. Подробнее о переделке домкрата можно посмотреть в данном видеоролике.

Далее изготавливаем прижимные губки и привариваем их к тискам. Затем зачищаем сварные швы, и красим собранную конструкцию.

К домкрату подключаем шланг для подачи масла из резервуара. Устанавливаем тисы на столе и крепим болтами.

Видео

Как сделать гидравлические тиски с ножной педалью (на основе домкрата), смотрите в видеоролике на нашем сайте. Данная идея принадлежит автору YouTube канала Made in Poland.

Big Vise using Bottle Jack [PLANS]

Мощные гидравлические тиски из домкрата

Когда нужна большая сила сжатия заготовок, целесообразнее использовать гидравлические слесарные тиски. Покупать их дорого, поэтому автор предлагает сделать тисы своими руками.

Конструкция довольно простая: две прижимных губки (подвижная и неподвижная), станина и дополнительная площадка для гидравлического домкрата.

Для изготовления основных деталей слесарных тисков автор использует листовой металл толщиной 10 мм. Подбираем подходящий по размеру кусок, и вырезаем из него заготовки.

Рекомендуем прочитать: как своими руками сделать настольный станок для намотки стальной проволоки.

Каждая прижимная губка тисков состоит из пары металлических пластин. Придаем им необходимую форму, и сверлим крепежные отверстия.

Основные этапы работ

На следующем этапе необходимо просверлить отверстия в основании тисков — для их крепления к рабочему столу.

К основанию автор приваривает две пластины, после чего приваривает к ним неподвижную губку. Потом с помощью болта соединяем ее с подвижной губкой.

К нижней части подвижной губки крепится опорная площадка для гидравлического домкрата.

Далее автор изготавливает две пластины с насечками, которые приваривает к прижимным губкам слесарных тисков.

На последнем этапе останется только просверлить в прижимных губках по одному отверстию, чтобы можно было установить газлифт.

Видео

Пошаговый процесс изготовления слесарных гидравлических тисков показан в видеоролике ниже.

HOW TO MAKE A HYDRAULIC VISE ║ DIY HEAVY DUTY STEEL VISE

Мини тиски с простым быстрозажимным механизмом

Для их изготовления будем использовать фанеру и деревянные бруски. Первым делом необходимо сделать направляющие для ползуна.

Для этого отпиливаем пару брусков подходящего размера, после чего выбираем в них пазы по всей длине с одной из сторон. Также надо будет изготовить сам ползун, тоже с пазами, но уже с двух сторон.

Рекомендуем к прочтению: как сделать универсальные слесарные тиски с поворотными прижимными губками.

Из фанеры вырезаем основание. Крепим к нему направляющие — приклеиваем на клей ПВА, после чего фиксируем саморезами.

Основные этапы работ

На следующем этапе приступаем к изготовлению прижимных губок. Сначала крепим неподвижную губку. Устанавливаем ее на конце направляющих.

Затем вторую прижимную губку, которая подвижная, крепим к ползуну. Обязательно проверяем ход губки — если все нормально, то можно приступать к изготовлению последнего элемента.

Последним элементом является быстрозажимной механизм. Вырезаем все необходимые детали и приступаем к сборке. Затем устанавливаем механизм на основание.

Универсальные быстрозажимные тиски для слесарных работ

Хорошие тиски для слесарных работ можно изготовить своими руками из обрезков металла, которые часто валяются без дела в гараже и мастерской.

Причем в данном обзоре автор показывает, как сделать универсальные тиски, которые можно использовать как стационарно — на рабочем столе, так и на сверлильном станке.

Первым делом необходимо из кусков металла нарезать все заготовки, которые понадобятся для изготовления тисков.

После этого делаем разметку, согласно созданного чертежа, и сверлим в заготовках крепежные отверстия.

Из подготовленных мелких деталей собираем быстрозажимной механизм тисков. В данном случае нам потребуется сварка.

Рекомендуем также прочитать статью-обзор: как сделать своими руками простую быстрозажимную струбцину-тисы из обрезков металла.

Основные этапы работ

На следующем этапе из профильных труб и листового металла мастер сваривает основание. В верхней пластине нужно сделать прорезь подходящей длины.

После этого устанавливаем быстрозажимной механизм на основание — он должен свободно перемещаться по всей длине паза.

К нижней части подвижной площадки привариваем удлиненную гайку, которая служит направляющей для винта (резьбовой шпильки).

Затем останется только сделать подвижную и неподвижную прижимные губки, а также приварить куски квадрата к профильным трубам.

Зачищаем сварные швы, и самоделка готова. Максимальная ширина захвата этих тисков составляет 120 миллиметров.

Кусочки квадрата служат как фиксаторы — не дают тискам сдвигаться ни вправо, ни влево на рабочем столе сверлильного станка во время сверления заготовок.

Зажим обрабатываемой детали не требует каких-то лишних телодвижений и усилий, поскольку производится не за счет затягивания резьбы (с помощью резьбы настраивается только приблизительно требуемое расстояние), а простым нажатием на рычаг.

Видео

Подробно о том, как сделать универсальные быстрозажимные тиски для слесарных работ, можно увидеть на видео ниже. Обзор подготовлен на основе видеоролика с YouTube канала Workshop Diy.

Настоящая мужская самоделка! Из ржавых кусков железа!

Делаем быстрозажимные тиски для сверлильного станка

В данном обзоре автор показывает, как своими руками можно изготовить быстрозажимные тиски для сверлильного станка. В отличие от классических тисов, самодельные тиски позволяют намного быстрее зафиксировать заготовку.

Для изготовления быстрозажимных тисков для сверлильного станка потребуются разные куски металла, вырезанные из толстой пластины и «скелетный» пистолет для выдавливания силикона.

Первым делом из пластины или полосы металла необходимо вырезать две заготовки прямоугольной формы. К ним надо приварить два отрезка стального квадратного прутка такой же длины, как и вырезанные заготовки.

Основные этапы работ

На следующем этапе нужно вырезать пластину прямоугольной формы, и приварить ее к квадратным пруткам. Сварные швы и сам металл необходимо будет зачистить лепестковым кругом для УШМ.

В самих полосах при помощи той же болгарки нужно сделать прорези. Предварительно по краям, сделав разметку, мастер сверлит отверстия. В верхней пластине также нужно сделать прорезь (прямоугольное «окно»).

Далее к краю пластины приваривается брусок металла. В нем автор сверлит два отверстия для крепления прижимной губки. Данная губка будет неподвижной. Потом изготавливается еще и подвижная прижимная губка.

На последнем этапе отрезаем от пистолета для силикона все лишнее, сверлим отверстия и прикручиваем его к металлическому бруску, приваренному к верхней пластине основания тисов.

Видео

Подробно о том, как сделать быстрозажимные тиски для сверлильного станка, рекомендуем посмотреть в видеоролике на сайте.

Making a drill vise DIY

Андрей Васильев

Задать вопрос

Bench Vise – Illustrationen und Vektorgrafiken

87Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 87

bench vise lizenzfreie Stock- и векторной графики. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

верстачные тиски blaupausen – верстачные тиски с графикой, клипартом, мультипликацией и символом

Bench Vice Blaupausen

Stilisierte Vektorillustration von Bankschraubstockzeichnungen

Изометрические чертежи для верстачных тисков – тиски для верстака – графика, -клипарт, -мультфильмы и -символ клипарт, -cartoons und -symbole

Antike Illustration: Bankschraubstock

holzbuchstaben von diy mit den auf weißem hintergrund isolierten hängewerkzeugen”n – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Holzbuchstaben von DIY mit den auf weißem Hintergrund isolierten. ..

Holzbuchstaben von DIY mit den hängenden Werkzeugen isoliert auf weißem Hintergrund

банк-тиски-символ – настольные тиски сток-график, -клипарт, -карикатуры и -символ Банк-

Vice-Symbol

ремонт, тиски вектор-символ. элемент инструмента дизайна для мобильных устройств и вектора веб-приложений. dünnes liniensymbol für web-design und -entwicklung, app-entwicklung. vektorsymbol – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Ремонт, Тиски Вектор-Символ. Element of Design Tool für…

sitzbank vize-befestigung holzbrett-symbol – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Sitzbank Vize-Befestigung Holzbrett-Symbol

настольные тиски или векторные символы . медвежонок линиенстрих. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Настольные тиски или Vice-Vektor-Symbol-Design. Bearbeitbarer…

Bench-Schraubstock- или Schraubstockvektor-Icon-Design. Diese Klemme, mechanische Werkzeuge, Maschinen oder Geräte bestehen aus Schraube, Metall, Gleitbacke, Basis und Griff. Für Schweißer, Schmiede, Mechaniker, der das Greifen oder Halten von Werkstücken auf dem Tisch in der Werkstatt von Industriearbeiten verwendet, d. H. Schweißen, Holzbearbeitung, Metallbearbeitung und Bauwesen. Bearbeitbarer Линиенстрих.

настольные тиски или вице-вектор-символ-дизайн. медвежонок линиенстрих. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Настольные тиски или Vice-Vektor-Symbol-Design. Bearbeitbarer…

настольные тиски или вице-вектор-символ-дизайн. 64×64 пикселя совершенный и редактируемый концентратор. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Настольные тиски или Vice-Vektor-Symbol-Design. 64×64 Pixel совершенство…

настольные тиски или вице-вектор-символ-дизайн. 64×64 пикселя совершенный и редактируемый концентратор. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Bench Vise или Vice-Vektor-Symbol-Design. 64×64 Pixel perfekter…

klemmensymbol schwarz – настольные тиски stock-grafiken, -clipart, -cartoons und -symbole

Klemmensymbol schwarz

hausreparatur, renovierung und bauwerkzeugbau – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Hausreparatur , Renovierung und Bauwerkzeugbau

Tischlerei, Bau- und Hausrenovierungswerkzeuge Workshop Vintage-Poster, Vector Dekorfarben und Lackpinsel, Holzarbeiten Ebene und Schlosser Metallarbeiten Schraubstock oder Bank Werkzeugbau

настольные тиски или вице-вектор-символ-дизайн. медвежонок линиенстрих. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Настольные тиски или Vice-Vektor-Symbol-Design. Bearbeitbarer…

Satz von Schwarz Symbole, ручной и электроинструмент – настольные тиски, графика, клипарт, -мультфильмы и символы

Satz von Schwarz Symbole, ручной и электроинструмент

mechanische visier auf einem speziellen metalltisch isoliert auf weiß. металлклеммен. vice für metallbearbeitung – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Mechanische Visier auf einem speziellen Metalltisch isoliert auf…

Mechanischer Schraubstock auf einem speziellen Metalltisch, der auf Weiß isoliert ist. Metallklemmwerkzeug für Dreher. Laster für die Metallbearbeitung. Tischlerwerkzeuge Zum Fickieren von Teilen в Verschiedenen arten der Verarbeitungsvektorillustration

Дизайн -режимы -скамейка stock -grafiken, -clipart, -cartoons und -symbole

unshleshend unshel nerhen unshen unshed unshed unshed unshed verselen -unshden unshed unshed unshed veslesdung inshand unshed unshed versedrenung inshand unshandung versedrenung inshand unshandung nershand unshandung veslesdung nershiden -inshed Верден.

bankvisier, metallklemmen für metallarbeiten – werkbank-schraubwerkzeug für teilebefestigung, schraubvisier – настольные тиски, графика, -клипарт, -мультфильмы и -symbole grafiken, -clipart, -cartoons und -symbole

Schlosser und Metallbearbeitungsbank Vice Werkzeug

Metallbearbeitung und Schlosserei Retro Promo Poster Design. Vektor-Bankschraubstockwerkzeug für Dreh- und Fräsarbeiten. Bau-, Tischler- und Metallbearbeitungsthemen

тиски для тисков reparatur klemme werkzeug symbol schwarz farbe vektor illustration flachen stil bild – table vise stock-grafiken, -clipart, -cartoons und -symbole

тиски для тисков Reparatur Klemme Werkzeug Symbol schwarz Farbe… schwarze Farbe Vektor Illustration flacher Stil einfaches Bild

schwarzes symbol visier, klemme, arbeitswerkzeug – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

schwarzes Symbol Visier, Klemme, Arbeitswerkzeug

тиски – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbolevise bank – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

sitzbank vize-befestigung holzbrett-symbol – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Sitzbank Vize-Befestigung Holzbrett-Symbol

Bank Schraubstock Befestigung Holzbrett Glyphe Symbol. Вектор-Силуэт

satz von bankwerkzeugen auf weißem Hintergrund. молоток. шраубеншлюссель. ремонт и ремонт. тишлерверкцеуг. шраубендреер. reparaturausrüstung. vorlage для текста. плакат. вектор. – настольные тиски – график, -клипарт, -мультфильмы и -символ

Satz von Bankwerkzeugen auf weißem Hintergrund. Молоток….

Baukasten Tools flach linear lange schatten symbole – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Baukasten Tools flach linear lange Schatten Symbole

Konstruktionswerkzeuge flache lineare Набор символов вектора. Bankschraubstock und Drahtbürste, Eisenmeißel, Handsäge und Bügelsäge schneiden Holzbrett

bau werkzeuge flachen langen schatten glyphe designikone – тиски на складе, графика, -клипарт, -мультфильмы и -символ

-grafiken, -clipart, -cartoons und -symbole

Bau Werkzeuge Symbole

Konstruktionswerkzeuge Kreide Symbole setzen. Вектор. Тишлерей. Tragbarer Schraubendreher, Bankschraubstock, elektrische Stichsäge, handhämmernder Nagel

Bau Werkzeuge Symbole – слесарные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Bau Werkzeuge Symbole

Плотник и сделай сам инструмент flache symbole – Скамейные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Плотник и -symbole Набор инструментов «Сделай сам» Символы

Набор инструментов и набор инструментов «Сделай сам» Набор инструментов с символами Axt, Hammer, Handsäge, Klauenhammer, Bankschraubstock, Wagenheber и Bügelsäge mit Text Tools, для Industriedesign

satz von bankwerkzeugen auf weißemhintergrund. молоток. шраубеншлюссель. ремонт и ремонт. тишлерверкцеуг. шраубендреер. reparaturausrüstung. vorlage для текста. плакат. вектор. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Satz von Bankwerkzeugen auf weißem Hintergrund. Молоток….

Baukasten Tools flach linear lange schatten symbole – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole -grafiken, -clipart, -cartoons und -symbole

dünne Linie Symbol dünne Linie Symbol Zange, Schraubstock

слесарные тиски – настольные тиски stock-grafiken, -clipart, -cartoons und -symbole

Слесарные тиски

Банк-ластер. Flaches Websymbol, Zeichen oder Schaltfläche, isoliert auf gruem Hintergrund. Современная коллекция Trendkonzept Design Stil Vector Illustration Symbol

Bauarbeiten im Landhaus – настольные тиски, графика, клипарт, мультфильмы и символы

Bauarbeiten im Landhaus

Bauarbeiten im Landhaus-Vektorillustration. Holzarbeiten mit Wagenheber, Bankschraubstock, Hammer und Maßband Flat Style Konzept. Holzteile von Raum oder Gebäude

sitzbank vize-befestigung holzbrett-symbol – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Sitzbank Vize-Befestigung Holzbrett-Symbol

Bank Schraubstock Befestigung Holzbrett Glyphe Symbol. Vektor-Silhouette

bau werkzeuge symbole – настольные тиски, графика, -клипарт, -мультфильмы и -symbole

Bau Werkzeuge Symbole

Farbsymbole für Konstruktionswerkzeuge festgelegt. Вектор. Säge, Schreibwarenmesser, Schraubendreher, Schraubenschlüssel, Meter, Bankschraubstock, gekreuzte Schraubenschlüssel, quadratisch gesetzt

вице-челюстные тиски reparatur klemme werkzeug symbol umriss schwarz farbe vektor иллюстрация0002 Зажимные тиски Reparatur Klemme Werkzeug Symbol Umriss schwarz…

baukasten tools lineare symbole – настольные тиски, графика, -clipart, -cartoons und -symbole

Baukasten Tools lineare Symbole

Konstruktionswerkzeuge lineare Vectorsymbole. Дюнне Лини. Säge, Schreibwarenmesser, Schraubendreher, Schraubenschlüssel, Meter, Bankschraubstock, gekreuzte Schraubenschlüssel, quadratisch gesetzt

sitzbank vize-befestigung holzbrett patch – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Нашивка Sitzbank Vize-Befestigung Holzbrett

Нашивка Bank Schraubstock Befestigung Holzdielen. Vectorisolierte Illustration

Bau Werkzeuge Symbole – настольные тиски, графика, клипарт, -мультфильмы и символы

Bau Werkzeuge Symbole

Konstruktionswerkzeuge Kreide Symbole setzen. Вектор. Schutzhelm, Bergbauemblem, Schraubenklemme, Brechstange in der Hand, Bankschraubstock und Drahtbürste, Eisenmeißel, Grabschaufel

konstruktionswerkzeuge kreide icons set – скамейка, тиски, графика, -клипарт, -мультфильмы и -символ

Konstruktionswerkzeuge Kreide Icons set

Konstruktionswerkzeuge Kreide Symbole setzen. Вектор. Bankschraubstock mit Metallfeile, Säge, gekreuzte Schraubenschlüssel, Messgerät

Baukasten Tools Symbole Symbole – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Baukasten Tools Symbole Symbole

Konstruktionswerkzeuge schwarze Vectorsymbole setzen. Bankschraubstock, gekreuzte Schraubenschlüssel, Zange, Kombizange

банк-тиски-символ – настольные тиски-графика, -клипарт, -мультфильмы и -символ

Bank-Vice-Symbol

банковские тиски. шраубшток-инструмент. – настольные тиски с рисунком, -клипартом, -мультфильмами и -символом

Банковские тиски. Шраубшток-Инструмент.

Банкшраубшток. Schraubstockwerkzeug. Флаш Векториллюстрация.

Bau Werkzeuge Symbole – настольные тиски stock-grafiken, -clipart, -cartoons und -symbole , -мультики и -символ

Зажимные тиски Reparatur Klemme Werkzeug Symbol Umriss Set…

Schraubstock Backenschraubstock Reparatur Klemme Werkzeug Umriss Set schwarz grau Farbe Vektor Illustration flachen Stil einfaches Bild

bau werkzeuge symbole – настольные тиски stock-grafiken, -clipart, -cartoons und -symbole

Bau Werkzeuge Symbole

bau werkzeuge symbole – настольные тиски, графика, -клипарт, -мультфильмы и -symbole

Bau Werkzeuge Symbole

vice – ein tischwerkzeug zur befestigung von teilen mit verschiedenen verarbeitungsarten. tischlerei werkzeug – флаш-иллюстрация, изолированная на белом фоне. männliches werkzeug – lineare zeichnung – настольные тиски, графика, -клипарт, -мультфильмы и -символ

vice – ein Tischwerkzeug zur Befestigung von Teilen mit…

krampenschraubklemmsymbol setzt graue schwarze farbe – настольные тиски stock-grafiken, -clipart, -cartoons und -symbole -clipart, -cartoons und -symbole

Настольные тиски

Dieses Bild ist eine Vektorillustration und kann ohne Auflösungsverlust auf Jede beliebige Größe skaliert werden, variiert und für verschiedene Kompositionen verwendet werden. Dieses Bild ist eine .eps Datei und Sie benötigen einen Vektoreditor, um diese Datei zu verwenden, z. Б. Adobe Illustrator.

Набор иконок Zimmerei Glyphe – настольные тиски, графика, -клипарт, -мультфильмы и -символ

Набор иконок Zimmerei Glyphe

Tischler-Glyphen-Icons-Set. Вектор-Силуэт. Holzbearbeitung. Handsäge, Bügelsäge, Kreissägen, Kettensäge, Wagenheber, Elektroschrauber, Bankschraubstock, Stichsäge

слесарные тиски – слесарные тиски stock-grafiken, -clipart, -cartoons und -symbole

слесарные тиски , -клипарт, -мультики и -символ

Bank Vice isometrische Zeichnungen Mini-Set -clipart, -cartoons und -symbole

Bank-Laster-Zeichnungen

Stilisierte Vektorillustration von Bankschraubstockzeichnungen

антикварная иллюстрация: банковские тиски – настольные тиски Stock-grafiken, -clipart, -cartoons und -symbole

Antike Иллюстрация: Bank Vice

Скамья тисков blaupausen – скамейка тисков фондовая графика, -клипарт, -мультфильмы и -символ

Скамья тиски Blaupausen

скамейка тиски или тиски вектор-символ-дизайн. 64×64 пикселя совершенный и редактируемый концентратор. – настольные тиски – графика, -клипарт, -мультфильмы и -символ

Настольные тиски или Vice-Vektor-Symbol-Design. 64×64 Pixel perfekter…

Bench-Schraubstock- или Schraubstockvektor-Icon-Design. Diese Klemme, mechanische Werkzeuge, Maschinen oder Geräte bestehen aus Schraube, Metall, Gleitbacke, Basis und Griff. Für Schweißer, Schmiede, Mechaniker, der das Greifen oder Halten von Werkstücken auf dem Tisch in der Werkstatt von Industriearbeiten verwendet, d. H. Schweißen, Holzbearbeitung, Metallbearbeitung und Bauwesen. 64×64 Pixel идеальное и четкое изображение.

фон 2

255 Скамейные тиски Стоковые иллюстрации, клипарт и векторные изображения Слесарные тиски

Реалистичные сверхмощные скамьи тиски на поворотном основании. 3d металлический синий порок, слесарный инструмент, изолированные на белом фоне. векторные иллюстрации eps 10.

Тиски инструмент значок цифровой синий для любого дизайна, изолированные на белом векторные иллюстрации

Тиски – слесарный инструмент для фиксации деталей с различными видами обработки. столярный инструмент – плоская иллюстрация на белом фоне. мужской инструмент – линейный рисунок.

Слесарные тиски, фиксирующие линейную иконку деревянной доски. тонкая линия иллюстрации. тиски для ног. символ контура.

Слесарные тиски, фиксирующие значок цвета деревянной доски. изолированная векторная иллюстрация

Линейный значок тисков. тонкая линия иллюстрации. тиски для ног. символ контура. векторный изолированный рисунок контура

Иллюстрация значка тисков в виде файла eps 10.

Значок цвета верстачных тисков. тиски для ног. изолированная векторная иллюстрация на белом

Иллюстрация значка тисков

Иллюстрация значка верстака в виде файла eps 10.

Иллюстрация значка инструмента двойных регулировочных зажимов

Иллюстрация значка настольных тисков в формате eps 10.

Значок инструмента тисков, простой стиль

Иллюстрация значка инструмента зажима

Инструмент тисков

Значок вектора тисков знак значок векторная иллюстрация для личного и коммерческого использования… чистый вид модный значок…

Стилизованная векторная иллюстрация чертежей слесарных тисков

Значок инструмента сцепления. очертить значок вектора инструмента сцепления для веб-дизайна на белом фоне

Значок инструмента для ремонта челюстных тисков в круге вокруг черного цвета векторная иллюстрация плоский стиль простое изображение

Векторная иллюстрация давления. концепция плоских крошечных людей экономического кризиса. тяжелое финансовое положение и проблемы с пандемией ковид-19. абстрактная метафорическая сцена с бизнесменом, держащим вице-скамью.

Слесарные тиски, металлические зажимы для металлических работ – верстак для фиксации деталей, винтовые тиски0003

Значок гаражных тисков, плоский стиль

Плотницкая или деревообрабатывающая промышленность, векторное строительство. мультяшный плотник или столяр, работающий с деревообрабатывающими инструментами в мастерской, рубанками, пилой и деревянными досками, рулеткой, слесарными тисками и досками

Стилизованная векторная иллюстрация слесарных тисков изометрических рисунков мини-набор

Металлообрабатывающая и слесарная мастерская ретро-дизайн промо-плаката. векторные слесарные тиски токарно-фрезерных работ. строительные, столярные и слесарные работы

Значок инструмента тисков цифровой фиолетовый для любого дизайна, изолированных на белом векторном рисунке

Реалистичные сверхмощные тиски на поворотном основании. 3D металлические черные тиски, слесарный инструмент, изолированные на белом фоне. векторные иллюстрации eps 10.

Тиски вектор значок знак значок векторные иллюстрации для личного и коммерческого использования… чистый вид модный значок…

тиски вектор значок знак значок векторные иллюстрации для личного и коммерческого использования… чистый вид модный значок…

Значок гаражных тисков. наброски гараж вице вектор значок для веб-дизайна, изолированных на белом фоне

Набор инструментов скамейки на белом фоне. молоток. гаечный ключ. строительство и ремонт. столярный инструмент. отвертка. ремонт оборудования. шаблон для текста. плакат. вектор.

Кузнечный порок значок цифровой синий для любого дизайна, изолированных на белом векторной иллюстрации

Тиски вектор значок знак значок векторные иллюстрации для личного и коммерческого использования. .. чистый вид модный значок…

Тиски вектор значок знак значок векторные иллюстрации для личного и коммерческого использования… чистый вид, модный значок…

Рабочие тиски для хобби, аксессуары, скамья, бизнес

Инструмент для ремонта ног, эскиз вектора значка. Ручной рисунок синего каракуля. Знак инструмента для ремонта ног. изолированная иллюстрация символа

Тиски векторная иконка знак иконка векторная иллюстрация для личного и коммерческого использования… чистый вид модный значок…

тиски ремонт зажим инструмент значок в круге круглый контур черный цвет вектор иллюстрация плоский стиль простое изображение

Значок зажима кузнецов синий вектор изолирован на белом фоне для любого дизайна

Рабочие тиски для скамейки для аксессуаров для хобби

Значок вектора тисков знак значок векторная иллюстрация для личного и коммерческого использования… чистый вид модный значок…

Кузнецы зажим значок цифровой фиолетовый для любого дизайна, изолированных на белом векторные иллюстрации

Набор инструментов скамейки на белом фоне. молоток. гаечный ключ. строительство и ремонт. столярный инструмент. отвертка. ремонт оборудования. шаблон для текста. плакат. вектор.

Значок кузнечного тиска синий вектор, изолированный на белом фоне для любого дизайна

Мастерская Visage создает вдохновение, изолированное на белом фоне

Значок инструмента тисков, простой стиль символ векторной иконки. Инструментальное металлургическое оборудование. железная заклепка исправить столярные изделия регулируемое давление дизайн

Набор слесарных инструментов на белом фоне. молоток. гаечный ключ. строительство и ремонт. столярный инструмент. отвертка. ремонт оборудования. шаблон для текста. плакат. вектор.

Значок тонкой линии значок тонкой линии зажим, тиски

Вектор значка C-зажима, заполненный плоский знак, контурная пиктограмма, выделенная на белом. символ, иллюстрация логотипа. pixel perfect

Вектор значка инструмента для ремонта ног. очертить знак инструмента для ремонта ног. изолированная иллюстрация контура символа

Тиски векторная иконка знак иконка векторная иллюстрация для личного и коммерческого использования. .. чистый вид модный значок…

Значок зажима кузнецов цифровой синий для любого дизайна, изолированных на белом векторной иллюстрации

Шаблон инструмента тисков бесшовный вектор повторяющийся геометрический желтый для любого дизайна

Значок инструмента тисков синий вектор изолирован на белом фоне для любого дизайна

Значок автоматического молота кузнеца в простом стиле изолированная векторная иллюстрация

Стилизованная векторная иллюстрация чертежей скамьи тисков

Инструмент для ремонта ног неоновый световой знак вектор. светящийся яркий значок инструмента для ремонта ног. прозрачный символ иллюстрации

тиски вектор значок знак значок векторные иллюстрации для личного и коммерческого использования… чистый вид модный значок…

Значок тонкой линии, тиски, зажим

Значок слесарного оборудования, изометрический вектор. слесарные тиски, желтая защитная перчатка. профессиональное оборудование, безопасность труда

Значок кузнечного порока в простом стиле изолированные векторные иллюстрации

Значок кузнечного порока цифровой фиолетовый

Набор слесарных инструментов на белом фоне. молоток. гаечный ключ. строительство и ремонт. столярный инструмент. отвертка. ремонт оборудования. шаблон для текста. плакат. вектор.

Аксессуар для копилки тиски

Изометрический вектор значка слесарного оборудования. скамейка тиски на значок блока коричневого кирпича. профессиональное оборудование, производство

Значок слесарной мастерской изометрический вектор. скамейка тиски, значок зеленый ретро телефон. строительство, ремонт, техническое обслуживание

Иконка зажима кузнеца в простом стиле, изолированная векторная иллюстрация

Значок автоматического молота кузнеца, синий вектор, изолированный на белом фоне для любого дизайна

Шаблон зажима кузнеца, бесшовный вектор, повторяющийся геометрический желтый для любого дизайна

Вектор значка инструмента для ремонта ног. изометрический знак инструмента для ремонта ног. цветная изолированная иллюстрация символа

Ремонт, значок вектора тисков. элемент инструмента дизайна для вектора мобильных концепций и веб-приложений. тонкий неоморфный векторный значок стиля для дизайна веб-сайта на белом фоне неоморфизма

Значки инструмента тисков задают векторный цвет

Значок автоматического молотка кузнеца цифровой синий для любого дизайна, изолированного на белой векторной иллюстрации

Шаблон автоматического молота кузнеца бесшовный вектор повторяет геометрический желтый для любого дизайна

Вектор значка C-зажима, плоский плоский знак, контур пиктограммы, выделенный на белом. символ, иллюстрация логотипа. pixel perfect

Стилизованная векторная иллюстрация чертежей слесарных тисков

Значок кузнечных тисков. контур кузнечные тиски вектор значок цвет плоский изолированный на белом

тиски вектор значок знак значок векторная иллюстрация для личного и коммерческого использования… чистый вид модный значок…

Значок автоматического молотка кузнеца цифровой фиолетовый для любого дизайна, изолированного на белой векторной иллюстрации

Стилизованная векторная иллюстрация чертежей слесарных тисков

Тиски векторная иконка знак иконка векторная иллюстрация для личного и коммерческого использования. .. чистый вид модный значок…

Инструменты для ремонта дома ржавые металлические вывески с векторными банками с краской, кистью, верстачными тисками и домкратом. столярные, малярные и деревянные работы, слесарные и инструменты для дизайна интерьера

Значок тисков

Тиски ремонт тисков набор иконок инструмента зажим черный серый цвет вектор иллюстрация плоский стиль простое изображение

Рабочая виза для хобби аксессуар знак доллара скамейке

Стилизованная векторная иллюстрация изометрических чертежей скамейке тиски

Кузнечный автоматический молот набор иконок коллекции вектор 6 цвет, изолированные на белом фоне

Механические тиски на специальном металлическом столе, изолированные на белом. металлические зажимы инструмент для токаря. тиски для металлообработки. столярные инструменты для фиксации деталей в различных видах обработки векторная иллюстрация

Слесарный инструмент для фиксации деталей изолированные слесарные металлоконструкции значок контура оборудования. векторные тиски, металлические лагеря, крепежные детали верстака. знак столярного устройства, ремонт предмета

Значок оборудования токаря. изометрическая иллюстрация векторной иконки токаря для веб-сайтов

Кузнечные тиски бесшовные векторные повторяющиеся геометрические желтые для любого дизайна

Плотницкие и слесарные инструменты, векторные ретро-иконки. векторная пила и гаечный ключ, отвертка и слесарный инструмент, шлем, тиски и пиление дерева. строительные и ремонтные работы, ремонтные инструменты, сервис

Тиски векторный значок знак значок векторная иллюстрация для личного и коммерческого использования… чистый вид модный значок…

Тиски ремонт челюсти тиски инструмент значок контур набор белый цвет вектор иллюстрации плоский стиль простое изображение векторное слесарное оборудование для металлоконструкций, слесарные тиски, металлические лагеря. заполненные кузнечные тиски с крепежными деталями, верстак, ремонт объекта

Тиски, столярные изделия из дерева и строительное оборудование, вектор. столярные тиски или слесарные тиски, столярный и столярный инструмент и ремесленный инструмент

Пиктограмма гаражных тисков, простой стиль

СИНУС-ТИСКИ производства Suburban Tool, Inc.

СИНУ-ТИСКИ производства Suburban Tool, Inc.
СИНУС ТИСКИ
С ГОРДОСТЬЮ СДЕЛАНО НА НАШЕМ ПРЕДПРИЯТИИ В США

СПРОСИТЕ НАШИХ КОНКУРЕНТОВ, МОЖЕТ ЛИ ОНИ СКАЗАТЬ ТАКОЕ.

СВ-411-С2
СВ-337

СВ-337-С1
  • Обеспечивает быстрое и точное удержание заготовки под углом для шлифовки или проверки.

  • Наклонный центральный канал обеспечивает дополнительную удерживающую способность.

  • Прочный цельный корпус.

  • Изготовлен из стали, закален до Rc 58-60.

  • Подвижная губка втягивается в основание под углом от 45 до 60°, обеспечивая максимальную удерживающую силу и прижимную силу, исключая наклон и подъем.

  • Двойные ступени 0,200 дюйма, встроенные в калибровочные ролики, позволяют устанавливать малые углы с помощью стандартных калибровочных блоков.

    • Модели
  • SV-337 имеют небольшие горизонтальные и вертикальные клинья в подвижной щеке и храповой механизм с выемками и цельным дышлом.

  • В комплект поставки синусоидальных тисков входит один стопорный ремень.

  • Модели SineSet ® крепятся болтами непосредственно к синусоидальной пластине SineSet ® или составной синусоидальной пластине той же серии. Модели S1 также крепятся болтами к переходной пластине AP-664-S1 90°.
МОДЕЛЬ # SineSet ®
СЕРИЯ 		л Вт Х Дж ЧЕЛЮСТЬ
ВМЕСТИМОСТЬ 		С КВАДРАТНАЯ И
ПАРАЛЛЕЛЬНАЯ 		WT(#) ЦЕНА
(долл. США)
SineSet ® СОВМЕСТИМ
СВ-337-С1 С1 7-1/2″ 3 дюйма 3-5/8″ 1-5/16″ 4-3/4″ 5 дюймов ±0,0002 дюйма 0,0002 дюйма 16
1260 долларов США
СВ-411-С2 С2 11 дюймов 4 дюйма 4-5/8″ 1-7/16″ 7 дюймов 10 дюймов ±0,0002 дюйма 0,0003″ 36
2042 доллара
СВ-612-С2 С2 12 дюймов 6 дюймов 5-1/8″ 1-11/16″ 8 дюймов 10 дюймов ±0,0002 дюйма 0,0003″ 60
3485 долларов США
НЕ SineSet ® СОВМЕСТИМ
СВ-337 — 7-1/2″ 3 дюйма 3-5/8″ 1-5/16″ 4-3/4″ 5 дюймов ±0,0002 дюйма 0,0002 дюйма 16
1207 долларов США
СВ-411 — 11 дюймов 4 дюйма 4-5/8″ 1-7/16″ 7 дюймов 10 дюймов ±0,0002 дюйма 0,0003″ 36
1970 долларов
СВ-612 — 12 дюймов 6 дюймов 5-1/8″ 1-11/16″ 8 дюймов 10 дюймов ±0,0002 дюйма 0,0003″ 60
3376 долларов США Т
СЕРТИФИКАТЫ ПРОДУКЦИИ
Подробная сертификация
  • Форма с указанием заявленных размеров и/или допусков.

  • Фактические измерения этих размеров и/или допусков.

  • Заявление о том, что стандарты, используемые для измерения инструмента, восходят к Национальному институту стандартов и технологий.
Краткая форма сертификации
  • Форма, подтверждающая, что указанный продукт перед отгрузкой с завода соответствует спецификациям производителя.
МОДЕЛЬ # ОПИСАНИЕ WT(#) ЦЕНА
(долл. США)
СЕРТИФИКАТ-ДЛИННЫЙ Сертификация — длинный 0
$ 131
СВИДЕТЕЛЬСТВО-КОРОТКИЙ Сертификация — короткая 0
0
КАК ПОЛЬЗОВАТЬСЯ ПРОСТОЙ СИНУС-ПЛАСТИНОЙ, ПРУТКОМ или ТИСКАМИ

Нужны запчасти? Нажмите ниже:

4141 N. Atlantic Boulevard, Auburn Hills, Michigan 48326
Телефон: (248)391-7800 (248)391-7800

2923 (248)391-7800

2 (248)391-7800

2 : 391-7800

2 : ). [email protected]
Copyright © 2001-2018 – Suburban Tool, Inc. Все права защищены. Все представленные товарные знаки и логотипы являются собственностью их соответствующих владельцев.

Зажимные инструменты: Тиски для прецизионных фрезерных станков

Тиски для прецизионных фрезерных станков — это прочные тиски с ЧПУ, которые обеспечивают жесткий упор и предотвращают поднятие губок при затягивании. Закрепите запас и рабочий материал с помощью этих чугунных тисков с ЧПУ.

Задайте вопрос по этому товару Вернуться к: Зажимные инструменты

  • Детали

 Details


Model W1
[mm] 		h2
[mm] 		L1
[mm] 		Weight
[Kg ] 		Зажим
Усилие [кН] 		Артикул
ПММВ-4С 100 30 110 10 19 1108001
ПММВ-5С 125 40 130 18 24 1108002
ПММВ-6С 160 45 160 23 29 1108003
ПММВ-6Л 160 45 200 25 29 1108004
ПММВ-8С 200 50 225 38 34 1108005
ПММВ-4С-РБ 100 30 110 14 19 1108006
ПММВ-5С-РБ 125 40 130 21 24 1108007
ПММВ-6С-РБ 160 45 160 32 29 1108008
ПММВ-6Л-РБ 160 45 200 33 29 1108009
ПММВ-8С-РБ 200 50 225 46 34 1108010
Уточнение:     S : Стандартная версия                   L : Длинная версия (только  PMMV-6L )      RB : Вращающееся основание версии
Изображения, размеры, табличные данные и технические чертежи этого продукта сделаны с разумной осторожностью, и мы не несем ответственности за точность и правильность этих данных.

  Чертеж стандартной (слева) и версии с вращающимся основанием (рисунок справа)          Все размеры указаны в миллиметрах мм

0829 B
Модель A C Модель B C H D
8 9PM
335 95 140 ПММВ-4С-РБ 125 235 215 14
ПММВ-5С 385 105 165 ПММВ-5С-РБ 140 265 245 14
ПММВ-6С 430 125 200 ПММВ-6С-РБ 165 290 290 18
ПММВ-6Л 475 120 200 ПММВ-6Л-РБ 160 285 285 18
ПММВ-8С 530 135 240 ПММВ-8С-РБ 185 330 330 18
Изображения, размеры, табличные данные и технические чертежи этого продукта сделаны с разумной осторожностью, и мы не несем ответственности за точность и правильность этих данных.

 Описание

Тиски для прецизионных фрезерных станков — это прочные тиски с ЧПУ, которые обеспечивают жесткий упор и предотвращают подъем губок при затягивании. Закрепите запас и рабочий материал с помощью этих чугунных тисков с ЧПУ. Вы можете быстро установить тиски с D-образными боковыми фланцами в Т-образный паз вашего станка, а их стационарная губка со шпонкой обеспечивает жесткий упор обратного хода. Все тиски для прецизионных фрезерных станков предназначены для прецизионного зажима деталей и идеально подходят для обработки производственных деталей, где ключевыми факторами являются опорная точка, плоскостность и параллельность.

Особенности:

  • Изготовлен из ковкого чугуна с давлением 80 000 фунтов на кв. дюйм (550 000 кПа)
  • Пламегасящая станина тисков
  • Конструкция с неподъемной подвижной челюстью
  • Параллельность двух захватов и перпендикулярность двух захватов к поверхности рельса < 0,025 мм/100 мм
  • Совместим со стандартными губками
  • Высококачественная порошковая краска для некритичных поверхностей
  • Скрытый ходовой винт

  Механизм предотвращения подъема предотвращает подъем при затягивании

Надлежащая и периодическая смазка сферического сегмента обеспечивает правильную работу механизма предотвращения подъема.

 Некоторые из возможных комбинаций зажимных губок

Вращающееся основание

Пример рисования малой ручной вице -вице Инженерный чертеж

Обычным артефактом в любой мастерской являются маленькие тиски. Такие небольшие инженерные тиски показаны на рис. 3.1. Основной корпус тисков представляет собой короткую U-образную форму, в которой подвижная губка расположена между двумя стойками. Подвижная челюсть приводится в действие винтом, который вращается небольшим стержнем. Хотя рисунок «занят», различные линии помогают сделать артефакт выпрыгивающим из страницы. Это достигается за счет использования линий разной толщины (толстых и тонких) и стилей линий (непрерывных, прерывистых, пунктирных, пунктирных). Это сборочный чертеж, и он не предназначен для предоставления каких-либо деталей изготовления. Отдельные компоненты, составляющие тиски, пронумерованы с использованием системы отсчета «баллон», т. е. маленькими кружками с номерами деталей внутри них. Сборочный чертеж сам по себе бесполезен, потому что ему нужен список для идентификации каждой отдельной детали в сборке. Такой список деталей или позиций показан как часть чертежа на рис. 3.1.

СБОРОЧНЫЙ ЧЕРТЕЖ ТИсков Не в масштабе

Рисунок 3.1 Сборочный чертеж малых ручных тисков

Список позиций

ио

.i

Винт пластины

9

и

Пластина

8

4

Вставные винты

7

.1

Бар Томми

6

1

Винт кулачкового зажима

С

1

Втулка Винт

4

1

Втулка

3

1

Подвижная челюсть

?

2

. Закаленные вставки

1

1

Ni?.

№ Выкл.

Описание

СБОРОЧНЫЙ ЧЕРТЕЖ ТИСКОВ Не в масштабе

Рисунок 3.1 Сборочный чертеж малых ручных тисков

Рис. 3.2 представляет собой «детальный» чертеж подвижной челюсти в ортогональной проекции под третьим углом (номер детали 3). Он дает всю информацию, необходимую для изготовления детали. Контур рисуется толстыми (или широкими) линиями, тогда как дополнительная информация (например, скрытые детали или штриховка секции) рисуется тонкими (или узкими) линиями. Толстые линии намеренно нарисованы так, что формы и формы «выпрыгивают» из картинки. Что касается фасада, знак равенства на обоих концах центральной линии показывает, что он симметричен относительно этой центральной линии. Таким образом, язычок шириной 16 мм расположен по центру на переднем плане, и нет необходимости измерять его положение с любой стороны. Есть и другие результаты этой симметрии. Во-первых, обе нижние поверхности, которые соприкасаются с корпусом (как показано жирными пунктирными линиями), должны быть отполированы таким образом, чтобы средняя чистота поверхности (Ra) составляла менее 0,2 мкм. Во-вторых, раззенкованные отверстия диаметром 5 мм идентичны. Правая высота представляет собой разрез по центру челюсти, но ничего об этом не говорит. Это решение дизайнера о том, что включить в рисунок, называется «лицензией рисовальщика». Вид сбоку показывает, что в основании имеется вертикальное резьбовое отверстие. Различная толщина линии резьбового отверстия показывает, что начальное отверстие должно быть просверлено (обратите внимание на конический конец), а затем нарезана резьба до M8. «M8» означает, что это метрическая стандартная резьба диаметром 8 мм. Обозначение «M8» — это все, что нужно указать, поскольку полная информация о форме и форме резьбы приведена в ISO 68-1:19.98. «x10/12» означает, что длина просверленного отверстия составляет 12 мм, а длина резьбы — 10 мм. Правый боковой разрез также указывает на то, что горизонтальное центральное отверстие расточено. Размеры этого отверстия показаны в виде примечаний на перевернутом плане. Начальное отверстие имеет диаметр 10 мм, которое затем расточено до диаметра 15 мм на глубину 7,5 мм с плоским дном (обозначено буквой «U»). Положение закаленной вставки показано на разрезе справа. Он показан в общих чертах двойной пунктирной тонкой линией. На виде сбоку в разрезе положение отверстия M8 не указано. В таких случаях подразумевается, что отверстие расположено по центру, и, поскольку его точное положение не имеет решающего значения для функциональных характеристик, оно, возможно, не имеет большого значения. Однако с точки зрения ответственности за качество продукции должны быть указаны все параметры, и ни один из них не должен быть оставлен на волю случая. Таким образом, если бы я рисовал это по-настоящему в компании I

32 crs

Положение полировки закаленной вставки

‘Ra0,2um

-4-

в

. 4-,

г/\

” 1 1 1

2x 8x5U 5 /

-LÜ-

X10/12

ПОДВИЖНАЯ ЧЕЛЮСТЬ.

Деталь № 3.

Материал: низкоуглеродистая сталь. Все размеры в мм. Не в масштабе.

Рисунок 3.2 Детальный технический чертеж «подвижной челюсти», номер детали 3

Я бы обозначил ее положение как 10 мм от левой или правой стороны. Однако, чтобы проиллюстрировать мысль, я оставил это на рисунке. Перевернутый план (нижний левый рисунок) представляет собой разрез в шахматном порядке, проецируемый с фасада. Линии разреза в шахматном порядке показаны двойными толстыми и тонкими пунктирными линиями, оканчивающимися стрелками, которые указывают направление взгляда. Таким образом, перевернутый план является частью разреза.

На рис. 3.3 показан детальный чертеж закаленной вставки (номер детали 2). Это иллюстрирует некоторые другие принципы и приложения практики инженерного черчения. Показаны два вида. Обратите внимание, что закаленная вставка симметрична, как показано центральной линией и символами «равно» на каждом конце. Поэтому я решил показать только одну половину. Что касается левой стороны, то она закалена пламенем для обеспечения стойкости к истиранию. «HRC» относится к шкале твердости «C» по шкале Роквелла. Резьбовое отверстие M5 находится на расстоянии 15 мм от нижнего опорного места, а вставка отверстия имеет высоту 30 мм. Отверстие M5 могло быть показано как симметричное со знаками «равно» на другой центральной линии, вместо того, чтобы измеряться от основания.

Для удобства показаны только два детальных чертежа (рис. 3.2 и 3.3). Если бы это был настоящий артефакт, который действительно нужно было изготовить, то для всех остальных частей потребовались бы подробные чертежи. Однако нет необходимости предоставлять подробные чертежи стандартных элементов, таких как винты.

Продолжить чтение здесь: Типы и толщина линий

Была ли эта статья полезной?

3D-модели САПР и 2D-чертежи

ALL#ABCDEFGHIJKLMNOPQRSTUVWXYZ

Тиски (38129виды – Машиностроение)

Тиски (американский вариант английского языка) или тиски (британский вариант английского языка) — это механическое устройство, используемое для закрепления объекта, позволяющее выполнять над ним работу. Тиски имеют две параллельные губки, одна неподвижная, а другая подвижная, вкручиваемые и вывинчивающиеся с помощью винта и рычага.
Перейти к артикулу

PARTcloud – зажим

Пояснение к модели Hotspot

Показать в PARTcloud

Тиски

Тиски

Чтобы узнать о других значениях, см. Тиски (значения) и Тиски.

Эта статья требует дополнительных ссылок для проверки . Пожалуйста, помогите улучшить эту статью, добавив ссылки на надежные источники. Неисходный материал может быть оспорен и удален. (февраль 2010 г.) (узнайте, как и когда удалить это шаблонное сообщение)

0023 (британский английский) — это механическое устройство, используемое для закрепления объекта, позволяющее выполнять над ним работу. Тиски имеют две параллельные губки, одна неподвижная, а другая подвижная, вкручиваемые и вывинчивающиеся с помощью винта и рычага.

Содержимое

  • 1 Типы
    • 1.1 Деревообработка
    • 1.2 Инженерный
    • 1.3 Машина
    • 1,4 Вакуум
    • 1,5 Труба
    • 1,6 Накладной
    • 1,7 Комбинация
    • 1.8 Другие
    • 1.9 Неправильное использование
  • 2 См. также
    • 3.1 Примечания
    • 3.2 Цитаты

Типы

Деревообрабатывающие

Тиски для деревообработки крепятся к верстаку, как правило, заподлицо с его рабочей поверхностью. Их челюсти сделаны из дерева или металла, последние обычно облицованы деревом, называемым щеками, чтобы не испортить работу. [1] Подвижная челюсть может включать в себя выдвижную собачку для удерживания работы от упора.

В «быстросъемных» тисках используется разрезная гайка, которая позволяет винту зацепляться или расцепляться при пол-оборота рукоятки. В отключенном состоянии подвижная челюсть может перемещаться внутрь или наружу во всем диапазоне движения, что значительно ускоряет процесс регулировки. Распространенными типами резьбы являются Acme и Buttress.

Традиционные тиски для верстака обычно представляют собой торцевые тиски, прикрепленные к передней части верстака, рядом с левым концом (для правшей), или торцевые тиски, прикрепленные к правому концу верстака или являющиеся его частью.

Одной из распространенных разновидностей торцевых тисков являются тиски для ног, которые имеют длинный конец до пола, с возможностью регулировки расстояния между нижней частью ноги, чтобы зажимные поверхности губок оставались приблизительно параллельными, даже если Зажимаемая работа может быть разной толщины.

Инженерные

Инженерные тиски, также известные как слесарные тиски или слесарные тиски , используются для зажима металла вместо дерева. Он используется для удержания металла при шлифовке или резке. Иногда его изготавливают из литой стали или ковкого чугуна, но чаще всего из чугуна. Однако большинство тисков для тяжелых условий эксплуатации изготовлены из литой стали с давлением 55 000 фунтов на квадратный дюйм или из ковкого чугуна с давлением 65 000 фунтов на квадратный дюйм. Некоторые соперницы имеют чугунный корпус, но стальной швеллер. Чугун популярен, потому что это обычно серый чугун с твердостью 30 тысяч фунтов на квадратный дюйм, жесткий, прочный и недорогой. Челюсти часто раздельные и сменные, обычно с выгравированными зазубренными или ромбовидными зубьями. Мягкие накладки на губки из алюминия, меди, дерева (для деревообработки) или пластика можно использовать для защиты деликатных работ. Отверстие челюсти инженерных тисков почти всегда равно ширине челюсти, если не больше.

Инженерные тиски крепятся болтами к верхней поверхности верстака, [2] , при этом поверхность неподвижных губок находится прямо перед их передним краем. Тиски могут иметь другие особенности, такие как небольшая наковальня на задней части корпуса. Большинство инженерных тисков имеют поворотное основание. Некоторые инженерные тиски, продаваемые как «класс для домовладельца», изготавливаются не из стали или чугуна, а из чугуна [ цитирования ] или железа очень низкого качества, обычно с пределом прочности на растяжение менее 10 фунтов на квадратный дюйм. Большинство домашних тисков имеют открытый винт.

Станок

Станочные тиски устанавливаются на сверлильные, шлифовальные и фрезерные станки. Абразивные отрезные пилы имеют специальные машинные тиски, встроенные в пилу. Некоторые любители используют машинные тиски в качестве настольных из-за низкой стоимости и небольшого размера.

Вакуумные

Вакуумные тиски — это инструмент для любителей, обычно используемый для удержания печатных плат, моделей самолетов и других мелких работ. Они крепятся с помощью присоски и часто имеют шарнирное соединение посередине, чтобы тиски могли поворачиваться и поворачиваться. Ювелиры также используют вакуумные тиски для удержания ювелирных изделий.

Труба

Трубные тиски — это инструмент сантехника, часто используемый для удержания труб на месте для нарезания резьбы и резки. Есть два основных стиля: цепочка и кокетка. Тиски с бугелем используют винт для зажима трубы, а цепные тиски используют цепь для крепления трубы.

Зажимные

Зажимные тиски в основном очень легкие настольные тиски. Обычно у них гладкие губки для обработки дерева, пластика и легких металлов, но у некоторых есть зазубренные губки для лучшего захвата металла. Некоторые уникальные тиски сочетают эти функции во вращающейся конструкции. Они также помогают защитить объект во время работы над объектом.

Комбинация

Тиски, сочетающие в себе функции трубных и слесарных тисков, существуют и довольно распространены. Некоторые тиски имеют вращающуюся конструкцию, что позволяет использовать как скамейные, так и трубные губки. Их часто используют сантехники.

Прочие

Прочие виды тисков включают:

  • Ручные тиски
    • Составные скользящие тиски
  • представляют собой более сложные машинные тиски. Они обеспечивают скорость и точность в размещении работы.
  • Поперечные тиски, регулируемые с помощью ходовых винтов по осям X и Y; они полезны, если необходимо просверлить много отверстий в одной и той же заготовке с помощью сверлильного станка. Сравните таблицу маршрутизатора.
  • Смещенные от центра тиски
  • Угловые тиски
  • Синусные тиски, в которых используются калибровочные блоки для высокоточной установки угла
  • Поворотные тиски
  • Тиски штамповочные
  • Пильные тиски – используются для заточки ручных пил
  • Тиски для штифтов (для удержания тонких длинных цилиндрических предметов за один конец или для использования в качестве сверла (тиски для штифтов моделиста))
  • Ювелирные тиски и в отличие от них
  • Ножные тиски, которые крепятся к скамье, но также поддерживаются землей, чтобы быть устойчивыми при очень интенсивном использовании, связанном с кузнечной работой
  • Тиски для прицепного устройства
  • Тиски для встряхивателя

Неправильное использование

Этот раздел , возможно, содержит оригинальное исследование . Пожалуйста, улучшите его, проверив сделанные заявления и добавив встроенные цитаты. Утверждения, состоящие только из оригинальных исследований, должны быть удалены. (сентябрь 2015 г.) (узнайте, как и когда удалить это шаблонное сообщение)

Иногда тиски используют как импровизированный пресс. Иногда люди удлиняют рукоятку читерской планкой или бьют по ней молотком. Обычно это аннулирует гарантию на тиски и, возможно, уничтожит их, и это часто рассматривается в инструкциях по эксплуатации тисков. [3] Другой способ неправильного использования тисков — слишком сильное оттягивание назад к подвижной поверхности. [4]

См. также

  • Параллели
  • Тиски

Машиностроение

В этой статье использованы материалы из статьи Википедии «Тиски», который выпущен под маркой Лицензия Creative Commons Attribution-Share-Alike 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
