Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем
Современные виды сварки открывают множество возможностей перед мастером, позволяя профессионалам и любителям воплотить свои задумки. С помощью аргонодуговой сварки можно соединить разнородные металлы, а с помощью бюджетного инвертора — сварить забор на даче. Но порой сварочного оборудования и комплектующих к ним недостаточно для полноценной работы, важно научиться делать и понимать сварочные чертежи. В них вы сможете узнать всю исчерпывающую информацию о металле, который нужно сварить, его толщине, характеристиках и местах будущих стыков.

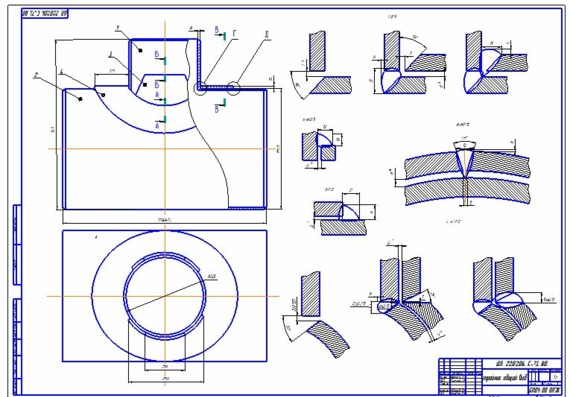

Чертеж — это полноценный документ, выдаваемый на одну конкретную деталь или целую металлоконструкцию. Он содержит всю информацию, которая может понадобиться сварщику. Профессиональное чтение сварочных чертежей — обязательный навык для любого сварщика, желающего построить карьеру в этой профессии. В нашей статье вы узнаете, что необходимо для расшифровки швов в чертежах и какие знаки используются для этого, также мы приведем несколько примеров.
Сварочный чертеж: типы швов и их расшифровка
ГОСТы по ручной дуговой сварке и сварке в среде защитного газа выделяют различные типы сварных швов и их расшифровки.
Виды сварных соединений обозначаются буквами для более удобной записи и экономии места. Есть стыковой шов (обозначается буквой «С»), торцевой (тоже буква «С»), нахлесточный («Н»), тавровый («Т») и угловой («У»).
Давайте подробнее остановимся на каждом типе соединения.
Стыковое сварное соединение выполняется по смежным торцам, а свариваемые детали находятся в одной плоскости. Такой тип шва наиболее прочный и долговечный, он широко применяется при сварке особо ответственных металлических конструкций.
Перед сваркой стыкового соединения необходимо тщательно подготовить поверхность металла и убедиться, что все детали будут сварены в соответствии со сварочным чертежом.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 21
Торцевое соединение
Торцевой шов, понятно по названию, формируется по торцам деталей.
Боковые поверхности деталей надежно соединяются друг с другом. Торцевой шов зачастую используется при сварке тонких металлов.
Нахлесточный шов менее требовательный к качеству работы, чем предыдущие. Но при этом он не обладает такими хорошими прочностными характеристиками и хуже переносит нагрузки.
Чтобы сделать нахлесточный шов расположите детали параллельно, но с небольшим смещением в сторону и частичным перекрыванием друг друга.
Нахлесточный шов
Тавровое сварное соединение — одно из самых жестких и долговечных, но плохо переносящих нагрузки на изгиб. Чтобы сделать тавровый шов расположите одну деталь горизонтально, а вторую вертикально и сварите с первой торцом к поверхности.
Тавровое соединение
Угловой шов используется не так часто, как другие типы соединений. Такой шов относительно надежный и долговечный. Одна деталь относительно другой может быть повернуть торцом и располагаться под разным углом, в зависимости от чертежа.
Угловой шов
Любые сварные соединения, вне зависимости от их типа, могут быть односторонними (или как их еще называют «SS»; эта аббревиатура используется в чертежах по всему миру) или двусторонними (аббревиатура «BS»).
Односторонние швы получаются при сварке с одной стороны детали, а двусторонние — при сварке с обеих сторон.
Если вам нужно сварить детали методом плавления, то необходимо разделать кромки. Существует множество форм раздела кромок, они характеризуются разными показателями угла, величины зазора и так далее.
Выбор формы разделки зависит от толщины металла и метода сварки. Мы привели некоторые примеры раздела кромок на изображении. Вы можете использовать любой, как на картинке ниже.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 22
Стоимость сварных металлоконструкций
Один из приоритетов нашей компании: лояльная к клиентам ценовая политика. Итоговая сумма в договоре зависит от объема сварочных работ, типа и габаритов изготавливаемой конструкции, выбранного материала. Также на нее влияет комплектация услуг — мы работаем по готовым чертежам, проектируем изделия с нуля, выполняем монтаж на объекте заказчика и т.д.
Среди преимуществ компании, мы хотим обратить ваше внимание на следующие плюсы:
- готовность к изготовлению как типовых, так и нестандартных сварных металлоконструкций;
- опытный коллектив — все специалисты в совершенстве владеют навыками выполнения качественного сварного шва;
- длительная гарантия на изготовленные нами конструкции, а также на оказанные услуги.
Остались вопросы? Воспользуйтесь бесплатной консультацией! Специалист предоставит подробную информацию и примет заказ на изготовление необходимых вам металлоизделий. Звоните по телефону в Москве.
Заказать услугу сейчас
Сварочный чертеж: изображение швов
Теперь перейдем к условным обозначениям и знакам, которые характеризуют швы на сварочных чертежах.
Сварные соединения могут быть видимыми и невидимыми.
Если шов невидимый, то он показывается штриховой линией. Если видимый — сплошной линией. Невидимым называют шов, который расположен с обратной стороны детали, а видимым — шов на лицевой поверхности.
- Если шов двусторонний, то лицевым считается то соединение, которое было сделано первым.
- Если шов односторонний и сварка производится швом наверх, то такое соединение тоже называется лицевым.
- Если кромки симметричны, то любая из сторон может быть названа лицевой.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 23
Односторонняя стрелка показывает, где линия шва. На самой стрелке может быть специальная «полка», где указывается вспомогательный знак или буква обозначения шва.
Где располагать обозначения — под «полкой» или над ней?
Это также зависит от типа шва. Если шов невидим, то под полкой, и, соответственно, над ней, если видим.
Геометрические характеристики
Как уже было сказано выше, геометрия швов зависит от вида соединения. Основные геометрические размеры сечений стыковых и угловых сварочных швов представлены на следующем рисунке:
Геометрические характеристики
- где S – толщина деталей;
- е – ширина сварного шва;
- g – выпуклость;
- m – вогнутость;
- h – глубина проплавления;
- t – толщина сварного шва;
- b – зазор в соединении;
- k – катет углового шва;
- p – высота;
- a – толщина.
Сварочный чертеж: вспомогательные знаки
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 24
Помимо стрелок и букв в сварочный чертеж могут добавляться вспомогательные знаки для обозначения сварных швов.
Ниже вы можете видеть стандартную структуру условного обозначения, его «скелет», на котором затем должны появиться «мышцы» в виде букв или иных знаков.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 25
К вспомогательным знакам на сварочных чертежах относятся буквенно-числовые комбинации, которые содержат в себе информацию о типе шва и виде соединения.
Звучит довольно запутанно, но вот небольшой пример: у нас есть обозначение С1 и оно обозначает «стыковой шов односторонний». С — буква, обозначающая тип шва, а 1 — цифра, указывающая на сторону сварки. Двусторонняя сварка обозначается цифрой 2.
Ниже вы можете видеть условные обозначения швов и соединений для некоторых способов сварки.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 26
Также свое условное обозначение есть и у способов сварки.
Они тоже маркируются буквой.
Условное обозначение указывается в нормативных документах. Опираясь на нормативы как раз и выполняется указанный на сборочном чертеже процесс сварки.
Ниже вы можете видеть основные способы сварки и их обозначение:
- Автоматическая сварка под флюсом, без использования флюсовых подушек и подкладок во время работы (обозначается буквой «А»).
- Автоматическая сварка под флюсом с применением флюсовой подушки («Аф»).
- Сварка в среде защитного газа с использованием вольфрамовых стержней и без проволоки («ИН»).
- Сварка в среде защитного газа с использованием вольфрамовых стержней и с использованием проволоки (ИНп).
- Сварка в среде защитного газа с использованием плавящихся стержней («ИП»).
- Сварка плавящимися стержнями в среде углекислого газа («УП»).
Урок 12. Чертеж сварного соединения
Здравствуйте друзья! Мы продолжаем тему о создании сборок в Компасе, и сегодня создадим сборочный чертеж сварного соединения изделия Опора.
Исходное задание возьмем из учебника Боголюбова, 1985 год, стр. 285.
Создание сборки
Для создания сборки, необходимо выполнить 3d модели всех деталей, входящих в нее.
Детали можно создать самостоятельно или скачать по ссылке в конце статьи.
Желательно все документы, относящиеся к сборке сохранять в одной папке.
Для каждой детали добавляем объект спецификации: Спецификация→Добавить объект→Детали→Создать.
Создаем сборку: ориентация XYZ, первой вставляем Плиту, затем Цилиндр и Ушко. Подробнее о создании сборки и наложении сопряжений.
Затем создаем объекты спецификации для сборки: Спецификация→Создать объекты спецификации.
Теперь в папке с документами на сборку появился новый документ — спецификация, содержащая сведения о компонентах сборки.
Сборочный чертеж сварного соединения
Создадим ассоциативный сборочный чертеж изделия Опора.
Отключаем вид слева изделия и вставляем два вида в поле чертежа формата А4.
Как видите, виды слишком громоздки, поэтому установим для них масштаб 1:2. Выделяем их, в контекстном меню (ПКМ) выбираем команду Масштаб, выбираем 1:2.
Вид спереди должен быть заменен фронтальным разрезом, поэтому удаляем его.
Создаем разрез.
Этот разрез необходимо откорректировать, т. к. ушко не должно быть заштриховано.
Вызываем окно Дерево чертежа: Вид→Дерево чертежа. Добираемся до компонента Ушко и в Контекстном меню выбираем команду Не разрезать. Перестраиваем сборку
Также необходимо удалить буквенное обозначение разреза и следа секущей плоскости. Для этого создаем невидимые слои, на которые переносим эти обозначения.
Работа со спецификацией
Теперь расставляем позиции деталей на чертеже произвольно, мы их отредактируем позже.
Чтобы отредактировать позиции на чертеже сварного соединения нужно связать его с файлом спецификации. Открываем спецификацию, вызываем окно Управление сборкой →жмем «+» Подключить документ и добавляем ссылку на сборочный чертеж.
Синхронизируем позиции
Для того, чтобы позиции на чертеже и спецификации были одинаковыми синхронизируем их.
Оставляем открытыми только файлы чертежа сварного соединения и спецификации на него. В меню Окно выбираем расположение окон Мозаика вертикально. На сборочном чертеже выделяем позицию Ушка и в спецификации выделяем соответствующую строку. Далее нажимаем на кнопку Редактировать состав объекта→выбираем сборочный чертеж→Добавить.
Повторяем процедуру для всех позиций, при этом позиции на чертеже перенумеровываются автоматически.
В спецификацию необходимо добавить раздел Документация, а в него сборочный чертеж. Нажимаем кнопку Добавить раздел, выбираем раздел Документация- Создать. На панели свойств выбираем вкладку Документы и загружаем сборочный чертеж. Соглашаемся взять данные из основной надписи.
Сделаем еще одно важное дело — добавим к позициям спецификации ссылки на созданные нами модели деталей. После добавления, указывая позицию детали в спецификации, Компас будет подсвечивать эту деталь на чертеже.
Это очень удобно при работе с большими сборочными чертежами.
Для этого выделяем позицию плиты в спецификации→на панели свойств жмем вкладку Документы→ «+» Добавить документ→выбираем файл с моделью плиты→добавляем ссылку. Для остальных деталей поступаем аналогично.
Теперь, нажав на кнопку Показать состав объекта и выделив строку с позицией детали, эта деталь будет подсвечена зеленым на чертеже.
На этом работу над спецификацией можно закончить.
Остается дооформить сборочный чертеж сварного соединения опоры.
Проводим осевые, проставляем размеры, шероховатость поверхности и обозначаем сварные швы.
Обозначение сварных швов на чертеже.
Цилиндр, ушко и плита соединены стандартным сварным тавровым швом, когда торец одной детали соединяется с боковой поверхностью другой детали.
Для обозначения такого шва применяется выноска со стрелкой, имеющей одну засечку. Обозначение включает в себя ГОСТ на шов, вид шва, знак , обозначающий размер катета и сам размер.
На условном изображении шва, соединяющего цилиндр с плитой добавляется знак шва по замкнутой линии.
Окончательно чертеж сварного соединения выглядит так.
Смотрите подробный видеоурок по теме.
Скачать бесплатно модели, сборку, чертеж и спецификацию можно здесь
Сварочный чертеж: примеры условных обозначений
Чтобы вам было понятнее, и вы смогли быстрее разобраться во всех обозначениях, мы приведем несколько простых и наглядных примеров. Итак, начнем.
Сварочный чертеж №1
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 27
Сварочный чертеж выше указывает на стыковой шов, у которого одна кромка имеет криволинейный скос. Само соединение двустороннее, сделано методом ручной дуговой сварки. С обеих сторон нет усиления. С лицевой стороны шероховатость шва равна Rz 20 мкм, а с оборотной —Rz 80 мкм.
Сварочный чертеж №2
Здесь вы можете видеть, что сварочный шов угловой и двусторонний, у него нет ни скосов, ни кромок.
Это соединение выполнено автоматической сваркой и с использованием флюса.
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 28
Сварочный чертеж №3
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 29
Тут у нас снова стыковой шов, но уже без скосов или кромок. Соединение одностороннее, с подкладкой. Выполнен шов с использованием нагретого газа и сварочной проволоки.
Сварочный чертеж № 4
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 30
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 31
В четвертом примере шов тавровый, не имеет скосы или кромки. Он прерывистый и выполнен двусторонним методом. Шов как бы в шахматном порядке. Работа выполнена с помощь РДС в среде газа и с использованием неплавящегося металлического стержня. Катет шва равен 6 миллиметров, а длина шва составляет 50 миллиметров, с шагом в 100 миллиметров (обозначается буквой «Z»). t ш — это протяженность шва, а t пр — протяженность шага прерывистого соединения.
Сварочный чертеж № 5
Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем 32
В нашем последнем примере шов выполнен нахлестом, не имеет скосов и кромок. Он также односторонний и выполняется ручной дуговой сваркой в среде защитного газа и с применением плавящегося стержня. Сварное соединение выполнено по незамкнутой линии. Катет шва равен 5 миллиметрам.
Виды сварки и ее достоинства
Сварка — это технология, которая обеспечивает неразъемное соединение различных металлических деталей. На данный момент существует более полутора сотен видов сварочных процессов. А наиболее популярными и востребованными являются следующие способы сварки:
- газовая;
- электродуговая;
- лазерная.
Металлоконструкции, сваренные с помощью этих технологий, активно используют в промышленности, в ЖКХ, в строительстве, в сельском хозяйстве, а также в других сферах деятельности.
Широкая область применения сварки обусловлена множеством ее преимуществ.
К примеру:
- прочность и надежность сварных соединений;
- экономичность по сравнению с ковкой
- применимость к изделиям, изготовленным из различных сплавов;
- возможность соединения элементов толщиной от 1 миллиметра до нескольких сантиметров.
И это не полный перечень аргументов в пользу сварки. Переоценить ее значение для человека невозможно, поскольку так или иначе эта технология задействуется во всех отраслях промышленности.
Учимся читать символы сварки – СваркаТоп
Содержание
Сварка это сложный процесс, для выполнения которого разрабатываются сварочные чертежи. На этих чертежах, кроме размеров, указаны различные символы сварки. Поэтому, сварщик должен научится читать сварочный символ. Без понимания того, как читать символ сварки или таблицу символов сварки, невозможно понять, что требуется выполнить сварщику.
Если вы новичок в сварке и хотите понять то, как читать символы сварки и что они обозначают, тогда это руководство вам обязательно поможет с этим разобраться.
Для начала следует уяснить, что обозначение шва и символы сварки, это две разные вещи. Символы сварного шва являются частью обозначения самого шва. С их помощью можно передать всю информацию, необходимую для выполнения поставленных сварочных работ. Это включает в себя тип сварного шва (символ сварного шва), а также все остальное, что должен знать сварщик для качественного выполнения сварочных работ.
Каждый распространенный тип сварного шва представлен своим собственным уникальным символом в таблице символов сварных швов. Научиться правильно идентифицировать каждый сварной шов важно для понимания символов сварки.
Базовая линия
Базовая линия представляет собой одну горизонтальную линию, которая служит основой для остальной части символа сварки. Она сама по себе не передаёт никакой информации, а служит точкой отсчета, к которой прикрепляется вся информация в символе сварки.
Стрелка
Стрелка прикрепляется по диагонали к базовой линии.
Она может находится в любом направлении (влево, вправо, вверх, вниз). Но несмотря на это, символ сварки всегда читается слева направо.
Стрелка соединяет базовую линию со свариваемым соединением. Она всегда указывает на свариваемый стык.
Если на сварочном чертеже существует большое количество одинаковых швов, то чтобы не дублировать их обозначение полностью, ставится стрелка с указанием № шва и их количеством.
Как говорилось выше, символы сварки сообщает о типе выполняемой сварки. Существует много распространенных типов сварных швов, и каждый из них имеет свой уникальный символ. Почти во всех случаях символ сварки должен располагаться над базовой линией.
Существуют следующие обозначения:
1. Монтажный шов. Швы которые нужно выполнять при сборке на месте (на монтаже)
2. Шов по замкнутой линии. Обозначает место, где нужно обварить деталь со всех сторон. Помогает «разгрузить» чертёж дополнительными обозначениями с указаниями свариваемых участков.
3. Шов по незамкнутой линии. Даёт понимание того, где нужно выполнить незамкнутый шов. Помогает «разгрузить» чертёж дополнительными обозначениями мест сварки.
4. Прерывистый шов. Обозначает то, что шов не сплошной, а прерывистый.
Пример: Обозначение 20/50,
где: 20 – длина шва;
50 – расстояние от первого шва до второго.
То есть, нужно выполнить шов длиной 20 мм, отступить от него 30 мм (20+30=50) и только там продолжить выполнять следующий шов длиной 20 мм. Получается 30 мм – это расстояние между швами.
5. Шов в шахматном порядке. Тот же прерывистый шов, но выполняется поочерёдно с одной стороны изделия, а затем с другой. Принцип выполнения такой, как в предыдущем случае. Только следующий шов выполняется с обратной стороны. И так чередуется по всей длине свариваемой детали. Таким способом сваривают тавровые соединения.
6.
Усиление (выпуклость) шва снять. Обозначает то, что после сварки шов, который выступает за поверхность основного металла нужно убрать. Обычно это выполняется механическим путём.
7. Наплывы и неровности шва обработать с плавным переходом к основному металлу. Такие швы необходимо после сварки зашлифовать с плавным переходом к основному металлу. Выполняется механическим путём.
Это все основные символы сварки, которые вы можете встретить на чертежах. Вообще, вся необходимая информация, например как: тип сварки с указанием ГОСТа, может быть размещена на базовой линии, или на конце символа сварки.
Сварочные символы Типы, схемы, размеры, преимущества
Сварочные символы представляют собой уникальные руководства и инструкции в виде графиков, диаграмм и изображений. Они являются необходимыми элементами машиностроения и сварки. Символы сварки специфичны по своему характеру для определенных типов сварных швов.
Сварщики используют различные типы сварных швов и соединений в соответствии с требованиями клиентов и обозначенной структурой проекта. Таким образом, необходимость точности сварки имеет решающее значение. В этой статье начинающие студенты, сварщики, инженеры и другие специалисты сварочной отрасли могут прочитать важную информацию о символах сварки.
Основные моменты сообщения:
- Символы сварки Значение
- Символы сварки Необходимость
- Стандарты сварки
- Элементы обозначения сварки
- Типы символов сварки
- Расположение символов сварки
- Размеры символов сварки
- Точечная и шовная сварка
- Приварные шпильки
- Обозначение сварного шва
- Символы неразрушающего контроля (AWS)
- Символы сварки Преимущества
Символы сварки Значение
Символы сварки представляют собой наглядных и графических способов отображения предписанной информации о сварном соединении .
Символ сварки содержит более подробную информацию , которую могут легко понять сварщик, мастер, руководитель, инженер и архитектор. Символы сварки широко используются в технических чертежах для пояснения такой информации, как размер, тип, расположение сварного шва и другой дополнительной информации.
Необходимость символов сварки
Основной целью сварки является получение правильного результата после наложения сварных швов. Для этого недостаточно просто выполнить сварку. В нем важны точность и дизайн. Нам нужны сварочные символы, чтобы сваривать любой металл в соответствии с предписанными инструкциями. См. следующее изображение (a, b, c, d) ниже-
Изображение (a): Учтите, что это изображение дано сварщику. Инструкция «сварить здесь» можно интерпретировать по-разному, или показывают разные интерпретации . Поэтому за такими сообщениями всегда следуют определенные инструкции.
Изображение (b): Это изображение означает одиночный угловой шов и самый простой сварной шов из всех. Применение обходится дешевле , но может иметь серьезные недостатки в производительности.
Изображение (c): Это указывает на двойной угловой шов , и для его нанесения требуется немного больше времени. Чтобы сварка прошла успешно, должен быть обеспечен доступ к обеим сторонам соединения.
Изображение (d): Означает Т-образный стык или шов с разделкой кромок. Этот сварной шов является более сложным и дорогим, так как горизонтальный объект требует подготовки кромок. Тем не менее, это может быть необходимо для определенных условий эксплуатации.
Следовательно, нам нужны символы сварки. Потому что иногда это может быть рискованно, потому что размер и тип сварного шва должны соответствовать основному материалу и условиям эксплуатации изготовления, а также требуемой информации.
Стандарты сварки
ISO 2553 и ANSI/AWS A2.4-98 являются двумя основными стандартами для определения терминов, символов и т. д. сварки/пайки. Международная организация по стандартизации наказала ISO 2553 и ANSI/AWS A2.4- 98 Американского общества сварщиков. Символы и термины могут различаться в обоих стандартах.
Ознакомьтесь с некоторыми деталями этих стандартов, а также других, упомянутых в
| Стандарты | Ссылка |
| ANSI/AWS A2.4-98 | Стандартные символы для сварки, пайки и неразрушающего контроля |
| ANSI/AWS.A3.0-85 | Стандартные термины и определения по сварке |
| ANSI/AWS.D1.1-2000 | Сварка конструкций, код |
| АМС 2.1 DC | Таблица символов сварки (настольный размер) |
| АВС 2.1-WC | Таблица символов сварки (размер стены) |
| БС 499-С: 1999 | Европейские символы дуговой сварки – символическое изображение на чертежах (настенная диаграмма на основе BS EN 22553: 1995). |
| BS 499 Часть 1: 1991 | Сварочные термины и символы. Часть 1. Глоссарий по сварке, пайке и термической резке. |
| ISO 2553: 1992 и BS EN 22553: 1995 | Сварные, паяные и паяные соединения – условное обозначение на чертежах. |
| ИСО 9692-1: 2003 и BS EN 29692-1: 2003 | Сварка и родственные процессы – рекомендации по подготовке соединений – ручная дуговая сварка металлическим электродом, дуговая сварка металлическим электродом в среде защитных газов, сварка ВИГ и лучевая сварка сталей. |
| ISO 4063: 1990 и BS EN 24063: 1992 | Сварка, пайка, пайка и сварка твердым припоем. Номенклатура процессов и номера ссылок для символического изображения на чертежах. |
Элементы обозначения сварки
Элементы символа сварки несут определенную информацию, которую передает символ. Существуют элементы, которые могут быть частью типичного символа сварки.
Они следующие:
- Справочная линия
- Стрелка
- Основной символ сварки
- Размеры
- Символы отделки
- Спецификации, Процесс
- Дополнительные обозначения сварных швов
- Хвост
image ниже показано расположение элементов символа сварки по отношению друг к другу.
Контрольная линия – Это важная часть законченного символа сварки. Опорная линия (горизонтальная линия) переносит всю связанную информацию о сварном шве. Линия обычно проводится близко к сварному шву из-за наличия важной информации.
Стрелка — еще одна необходимая часть готового символа сварки. Стрелка соединяет опорную линию со стороной стрелки сустава. Его можно разместить на одном или другом конце опорной линии. Стрелка может указывать влево, вправо, вверх и вниз, в том числе в сторону хвоста. Символ сварки может содержать несколько стрелок.
Узнав немного об элементах символов сварки, взгляните на различные символы сварки. Он состоит из базовых символов сварки и дополнительных символов сварки . Первый чаще всего используется на чертежах, а позже его можно использовать для передачи дополнительной информации о сварном шве.
1. Основные символы сварки
Символы сварки состоят из символов для различных типов сварных швов с разделкой кромок или стыковых сварных швов . Кроме того, он включает 9
Они также состоят из Углового сварного шва , наиболее часто используемого типа сварного шва, /Сварной шов и т. д.
Символы разделочной/стыковой сварки | ||
| Символ | Имя | Иллюстрация |
| Одинарная V-образная сварка встык/паз | Наиболее распространенная форма подготовки кромок для этого типа сварки | |
| Квадратный сварной шов встык/паз | Этот сварной шов ограничен максимальной толщиной сечения в зависимости от процесса сварки | |
| Сварка встык/паз с одинарной фаской | Процесс подготовки кромки обычно используется, когда для подготовки доступна только одна кромка смежных секций. | |
| Одиночный U-образный сварной шов встык/паз | Секции толщиной более 12 мм, этот сварной шов используется для ограничения количества требуемого металла сварного шва. | |
| Одинарная J-образная сварка встык/паз | В секциях толщиной более 16 мм для подготовки доступна только одна кромка смежных секций, тогда этот сварной шов используется для ограничения количества требуемого металла шва. | |
| Кромка с фланцем и канавкой | Стандарт ISO— это сварка канавками между пластинами с выступающими краями. Стандарт AWS — здесь показан кромочный сварной шов на фланцевом соединении с канавкой. | |
| Угловой фланцевый сварной шов | Пластины для сварки кромок с одной приподнятой кромкой. | |
| Одинарная V-образная стыковая сварка с широким основанием | Стандартный символ ISO для сварного шва с одинарной V-образной канавкой и широкой передней поверхностью. | |
| Стыковой сварной шов с одинарным скосом и широким основанием | Стандартный символ ISOдля сварного шва с одинарной разделкой кромок и широким основанием. Несмотря на то, что эти два параметра упоминаются в ISO 2553, их лучше избегать. | |
| Раструбный сварной шов с V-образной канавкой | Стандартный символ AWSпоказывает сварной шов с разделкой кромок, образованный двумя криволинейными поверхностями. | |
| Раструбный сварной шов со скосом | Стандартный символ AWS Подсказки Сварной шов с разделкой кромок, образованный одной изогнутой поверхностью и одной плоской поверхностью. | |
| Одинарная V-образная стыковая сварка с крутыми флангами | Стандартный символ ISOдля сварного шва с V-образным пазом и углом наклона кромки 5⁰-20⁰ для подготовки кромок. | |
| Стыковой сварной шов с одинарным скосом и крутым флангом | Стандартный символ ISO для сварного шва с кромкой под углом 15⁰-30⁰ для подготовки кромок. | |
| Скругление, кромка, другие обозначения сварного шва | ||
| Символ | Имя | Иллюстрация |
| Угловой сварной шов | Наиболее часто используемый вид сварки. Длины ног равны, если не указано иное. | |
| Краевой шов | Обычно наносится только с одной стороны | |
| Сварка штекером/пазом | Образует швы внахлест, используя круглые или продолговатые отверстия. То есть полностью заполнен наплавленным металлом. | |
| Дуговая точечная сварка | Символ показывает, что он выполнен с одной стороны соединения. Это сделано с использованием высокой тепловложения в одном месте. | |
| Точечная сварка сопротивлением | Символ показывает, что к нему требуется доступ с обеих сторон. | |
| Сварной шов сопротивлением | Аналогично точечной сварке. Он выполнен в линейной форме, а не в одной точке. Символ требует доступа с обеих сторон соединения. | |
| Дуговой сварной шов | Изготавливается только с одной стороны сустава. Обычно называется контактной шовной сваркой. | |
| Наплавка | Линия стрелки (символ) указывает на всю поверхность, которая должна быть покрыта наплавленным металлом. | |
2. Дополнительные обозначения сварки
Дополнительные обозначения сварки предоставляют дополнительную информацию о сварных соединениях. Иногда один и тот же символ используется в стандартах AWS и ISO.
| Дополнительные обозначения сварки | ||
| Символ | Имя | Иллюстрация |
| Плоский (заподлицо) | Используется для обозначения плоской поверхности сварного шва, расположенной заподлицо с поверхностью. Также показана окончательная форма сварного шва (контур сварного шва) | |
| Выпуклая | Показывает выпуклый контур. | |
| Подбарабанье | Показывает вогнутый контур. Используется в особых случаях, когда свариваемые поверхности должны быть гладкими для очистки или покраски. | |
| Гладкие смешанные пальцы | Стандартный символ ISO, используемый для указания на то, что края сварных швов должны быть отшлифованы, чтобы удалить любые включения шлака на краях сварных швов. | |
| Распорка | Указывает на использование прокладки в соединении | |
| Задний/подварочный сварной шов | Используется как для подварки, так и подварки. Задний сварной шов – на противоположной/обратной стороне сварного шва с разделкой кромок после отделки основного шва. Подварочный шов – делается перед основным швом. | |
| Съемная подложка | Показывает соединение со съемной подкладочной лентой. | |
| Постоянная подложка | Показывает несъемную подложку. | |
| Расходуемая вставка | Стандартный символ AWS показывает, что конец символа сварки состоит из типа вставки. | |
| Сварка со всех сторон | Периферийный сварной шов или Сварной шов по всему периметру указывает на сварной шов, который должен выполняться по всей окружности. | |
| Монтажная сварка | Field Weld или Site Weld показывает сварные швы, которые выполняются не на начальном месте изготовления, а на месте. | |
| Расплавить насквозь | Указывает на необходимость полного проплавления сварных швов с одной стороны на другую. | |
Расположение символов сварки
Расположение символов сварки играет важную роль в процессе. Он состоит из сварных швов встык/разделку и угловых сварных швов .
1. Стыковые сварные швы/разделочные сварные швы (расположение)
На следующем рисунке показано расположение символа разделочной сварки. Символы на изображении показаны для ссылок на стандарты ISO и AWS.
На первом изображении ниже показан сварной шов с одинарной V-образной канавкой . На нем показано, что символы сварки расположены на опорной линии, а стрелка указывает на одну сторону соединения. Так, сварной шов может быть в плоскости или в поперечном сечении. Здесь стрелка используется для указания на сварной шов в поперечном сечении.
На втором изображении ниже указан сварной шов с одинарной канавкой со скосом . На нем показано, что стрелка указывает на край соединения, которое должно быть подготовлено для скоса.
2. Угловые сварные швы (расположение)
Символы для угловых сварных швов аналогичны символам для сварных швов с канавками.
Они также расположены на контрольной линии, которая соединена со стрелкой и указывает на одну сторону сустава. Т-образное соединение и крестообразное соединение (сварные соединения) демонстрируют то же самое и обнаруживают значение местоположения.
первое изображение ниже показывает вид с торца Т-образного соединения с одним угловым сварным швом . Форма сварного шва обычно не отображается на инженерном чертеже.
Второе изображение ниже показывает вид с торца крестообразного соединения с двумя одинарными угловыми сварными швами . Оба сварных шва находятся на разных соединениях; что означает, что они не образуют двойной угловой шов. Вот почему для обозначения двух одиночных угловых швов требуются две отдельные стрелки.
На третьем изображении ниже показан вид с торца на крестообразный шарнир с двойной угловой шов с левой стороны и одинарный угловой шов с правой стороны.
Символ углового сварного шва всегда изображается вертикальной стороной слева.
На четвертом изображении ниже показано, что необходимо показать два символа , по одному с каждой стороны вертикального элемента (используйте две стрелки с одной базовой линией). Этот метод может использоваться в соответствии со стандартами AWS (AWS A2.4-98), но не разрешен специально в ISO 2553.
Обозначения сварных швов Размеры
Для некоторых сварных швов размер может быть указан . Как в стандартах ISO, так и в стандартах AWS есть свои особые способы определения необходимых размеров сварных швов. Подготовка кромок зависит от таких факторов, как расходные материалы, процессы сварки, параметры и другие детали. Проверьте размеры обозначения сварного шва как для сварных швов с разделкой кромок, так и для угловых швов .
1.
Сварные швы (размеры)
a) Сварные швы с разделкой кромок с полным проваром
На двух изображениях ниже показаны иллюстрации символа ISO и символа AWS для сварных швов с одинарной V-образной канавкой и симметричных стыковых швов и симметричных стыковых швов и . символическое обозначение.
i) Сварные швы с одинарным V-образным пазом с полным проплавлением
ii) Сварные швы с двойным симметричным V-образным пазом
b) Сварной шов с частичным проплавлением
Стандарты ISO и AWS могут указывать размер сварного шва с помощью числа. Он размещается слева от символа сварки. В стандарте AWS число помещается в скобки, а размер указывается в дюймах. В стандарте ISO число указывается непосредственно, а размер обычно указывается в миллиметрах.
На первом изображении ниже показано частичное проплавление сварного шва с одинарной V-образной канавкой .
Второе изображение ниже показан сварной шов с частичным проплавлением и квадратной канавкой . В стандартах AWS может быть указана дополнительная информация для подготовки кромки. Между сторонами условного обозначения сварного шва указывается величина зазора между пластинами. Размеры AWS указаны в дюймах, а размеры ISO — в миллиметрах.
c) Размеры сварного шва с разделкой
Стандарт AWS может указывать все детали размеров сварного шва с разделкой кромки, такие как размеры сварного шва с каждой стороны соединения, притупление, углы скоса и корневой зазор . На изображении ниже показана 5/8-дюймовая пластина с углом скоса 60°. Глубина фаски составляет 1/4 дюйма, а размер сварного шва — 3/8 дюйма. Это дает перекрытие в центре 1/8 дюйма.
d) Длина разделочного шва
Вся длина соединения должна быть сварена, если длина разделочного шва не указана.
Но иногда длина шва меньше длины стыка и может состоять из прерывистых швов. В этом случае конкретные длины сварных швов и их расположение могут быть указаны справа от условного обозначения сварного шва и на чертеже.
На изображении ниже показан стандартный символ AWS, раскрывающий информацию о прерывистых сварных швах с квадратной канавкой вместе со штриховкой.
2. Угловые сварные швы (размеры)
a) Угловые сварные швы (поперечные)
Стандарт ISO – можно указать размер угловых швов (z) и толщину шва (z) а). Размер размещается слева от символа сварки. Это зависит от того, нужно ли указать длину ноги или толщину горловины.
Стандарт AWS – размер углового шва указывает длину полки, а размер (число) помещается слева от символа сварного шва.
На изображении ниже показан угловой сварной шов по стандартам ISO и AWS с длиной стороны 6 мм (1/4 дюйма).
b) Сварные швы с глубоким проплавлением
Стандарт ISO может определять сварные швы с глубоким проплавлением. Эффективное сечение шва обозначается буквой «S», которая ставится перед толщиной (размером) шва. Далее следует номинальная толщина горловины, которой предшествует буква «А». Смотрите в image ниже-
c) Двойной угловой шов
Размеры двойного углового шва повторяются, даже если они идентичны. Размеры ISO указаны в миллиметрах, а размеры AWS — в дюймах. См. изображение ниже-
d) Угловые сварные швы с разной длиной сторон
Если короткая или длинная сторона не ясна, инструкции (в хвостовой части контрольной линии) могут указать идентификацию. В системе ISO используется закрытый хвост с рекомендательным письмом.
e) Продольные угловые швы
Если шов прерывистый, а не сплошной, то можно указать длину шва, а также зазоры между швами.
На изображении ниже показан вид в плане и поперечное сечение прерывистого углового сварного шва для символов стандарта ISO и AWS.
Точечная и шовная сварка
а) Точечная сварка сопротивлением
Точечная сварка сопротивлением требует доступа к обеим сторонам соединения, а символ сварки располагается по центру контрольной линии. См. изображение ниже:
b) Дуговая точечная сварка
При размещении символа сварки на одной стороне контрольной линии дуговая точечная сварка выполняется с одной стороны соединения. На изображении ниже показаны различные способы указания количества сварных швов в стандартах ISO и AWS.
c) Выступающие сварные швы
Как в стандартах ISO, так и в стандартах AWS обозначения точечного и выступающего сварных швов идентичны, но с дополнительными обозначениями.
Буква P ставится перед размером сварного шва в системе ISO. буквы PW помещаются в конце справочной строки в стандарте AWS. Ссылка на размер проекции указывается отдельным эскизом в конце в системе AWS. См. подробности на изображении ниже.
d) Сварные швы
Единственная разница в значении букв заключается в том, что
В системе AWS буква e обозначает шаг сварных швов (от центра к центру). А в стандарте ISO буква в квадратных скобках (е) относится к расстоянию между сварными швами.
На изображении ниже показаны обозначения размеров и интервалов между сварными швами с прерывистым швом.
Приварные шпильки
Процесс приварки шпилек используется для прикрепления шпилек к компоненту с целью размещения или закрепления других деталей. Обычно применяется для шпилек диаметром от 1,6 мм (1/16 дюйма) до 19 мм.мм (3/4 дюйма) в диаметре.
Для более крупных шпилек используется ручная сварка покрытыми электродами для наплавки углового шва. Эти сварные швы на чертеже обозначаются символами углового сварного шва и сварного шва по периметру. См. изображение ниже.
Наплавка Символ сварки
Символ сварки поверхности может использоваться для обозначения коррозионно-стойкого покрытия, твердосплавного покрытия износостойкими материалами или наращивания поверхностей до требуемых размеров. Символ наплавки должен указывать на поверхность, на которую должен быть наплавлен наплавочный шов. Поместив размер слева от символа сварки, можно указать толщину сварного шва. А площадь, которую нужно обработать, указывается на чертеже.
a) Несколько слоев
Несколько контрольных линий могут указывать несколько слоев поверхностных сварных швов, при этом толщина каждого слоя указывается путем размещения его размера слева от символа сварного шва.
Символы неразрушающего контроля (AWS)
На изображении ниже показаны буквенные обозначения AWS для (неразрушающего контроля) NDT.
| Тип теста | Символы |
| Акустическая эмиссия | АЕТ |
| Электромагнитный | ЭТ |
| Утечка | ЛТ |
| Магнитные частицы | МТ |
| Нейтронная рентгенография | НРТ |
| Пенетрант | ПТ |
| Доказательство | ПТС |
| Рентгенографический | РТ |
| Ультразвуковой | УТ |
| Визуальный | ВТ |
Символы сварки Преимущества
Символы сварки являются необходимыми и важными графическими изображениями, которые содержат сам процесс сварки.
Без символа сварщики, изготовители и инженеры не могут достичь заданных рамок проекта. Эти символы являются их ориентиром при выполнении сварочных процессов.
1. Символы сварки обеспечивают постоянное качество и производительность для изготовления металлоконструкций на заказ. Символы сварки указывают сварщикам такие вещи, как расположение сварного шва, размер сварного шва и тип сварного шва, которые следует применять для получения общего качества.
2. Они помогают операторам сварочных аппаратов программировать последовательности сварки, когда символы четко обозначены на расчетной схеме. Это позволяет оператору программировать и гарантирует, что каждое сварное соединение выполняется в соответствии с точными стандартами, указанными в проектной документации.
3. Символы экономят время, необходимое для завершения рисунка , и улучшают ясность. Используйте набор символов сварки при подготовке кромки для стыкового/раздельного шва, а также формы/размера углового шва.
4. Использование символов сварки позволяет сократить потери материала . Потому что они ведут исполнителя к точке без потерь.
5. Символы сварки облегчают сварщикам/инженерам обработку сложной формы .
6. Выполнение сварных швов с использованием символов обеспечивает максимальную эффективность .
7. Они также обеспечивают гладкий внешний вид, прочность и легкость сварных швов .
Заключение
Символы сварки являются важной частью выполнения сварных швов в соответствии с требованиями. Это глаза для сварщиков и инженеров, чтобы понять структуру. Существует множество обозначений сварки, основными из которых являются основные и дополнительные обозначения сварки. Другими аспектами символов сварки являются элементы, размеры, расположение, стандарты и т. д. Таким образом, вышеупомянутая информация важна для студентов, сварщиков, производителей, инженеров, механиков и других специалистов, работающих в сварочной отрасли.
Связано: Другие темы по технологии сварки
Чертеж и интерпретация символов сварки — сварка
Термины и определения
A. Чертеж — Письменное сообщение, переданное чертежником рабочему, содержащее техническую информацию.
B. Размеры — процесс иллюстрации размеров различных объектов.
C. Виды — рисунок, иллюстрирующий часть объекта, которую можно было бы увидеть, если бы он стоял прямо перед ним.
D. Ортографическая проекция. Метод иллюстрации нескольких видов объекта.
E. Графический вид — Иллюстрация, показывающая три или более сторон объекта.
F. Измерение размера — тип измерения, указывающий, насколько велик или мал объект.
G. Измерение местоположения — тип измерения, определяющего местоположение элемента на объекте.
H. Описание размера — примечания и размеры, определяющие размер объекта.
I. Описание формы — представления, иллюстрирующие форму объекта.
Типы сварных соединений
Коды требуемой прочности и спецификации соединения обеспечат надлежащую конструкцию и спецификации. Для правильной конструкции соединения потребуется наплавка сварного шва максимально возможного качества при минимально возможных затратах. Выбранная конструкция соединения, конечно же, будет диктовать, какой тип сварного шва должен быть выполнен. |
Для получения качественного сварного шва и обеспечения наиболее экономичного использования присадочного металла необходимо учитывать конструкцию соединения при любом типе сварки. Это будет зависеть от нескольких факторов, в том числе: Символы сварки |
На этот стандарт следует ссылаться во всей технической документации для обеспечения качества и согласованности при изготовлении сварных конструкций. Многие компании неправильно используют обозначения сварки и не ссылаются на этот стандарт. Это вызывает путаницу и может привести к серьезным проблемам с качеством. Чтение отпечатков
Первоначально отпечатки назывались чертежами из-за процесса их изготовления.
Распечатка или набор планов — это необходимая информация для выполнения задания. Эти рисунки — инструменты, и если картинка стоит тысячи слов, то Рабочий рисунок должен стоить миллионы! Только подумайте, сколько слов потребуется, чтобы рассказать кому-нибудь, как построить внедорожник, мост или что-то столь же простое, как полка?
Информация, найденная на чертеже
A. Описание
B. Дата
C. Объект
D. Компания
E. Масштаб
F. Последнее изменение
G. Размер объекта
H. Пример
Задание: Опишите свой Lego. |
| ||
Живописные наброски или рисунки похожи на «Картину», потому что они передают ощущение перспективы и реалистичности рассматриваемого объекта. Чертежи должны содержать достаточно информации, чтобы помочь сварщику выполнить сварку.
Стеклянный ящик показывает объект внутри с ортогональными проекциями (мультиракурс), каждый из мультиракурсных рисунков отображается в двух измерениях. Они показывают все детали, необходимые для понимания основной формы и расположения других компонентов.
Основные виды графического рисунка: спереди, сверху, сбоку (справа)
Основные элементы чертежа
A. Линии — придают форму и размеры объекту
B. Размеры — придают размер и расположение различных сегменты строящихся объектов
C. Примечания. Укажите детали конструкции, не показанные линиями
Размеры, которые следует искать на чертеже
A. Высота
B. Ширина
C. Глубина
Типы размеров: (Выше)
A. Общее — описывает общее расстояние, например полную длину, ширину или толщину детали.
B. Размер — Предоставляет информацию о размере детали.
C. Местоположение — Дает информацию о расположении некоторых деталей конструкции, таких как отверстие.
