Чертеж уголка: Чертеж уголка cdw dwg

alexxlab | 25.04.2023 | 0 | Разное

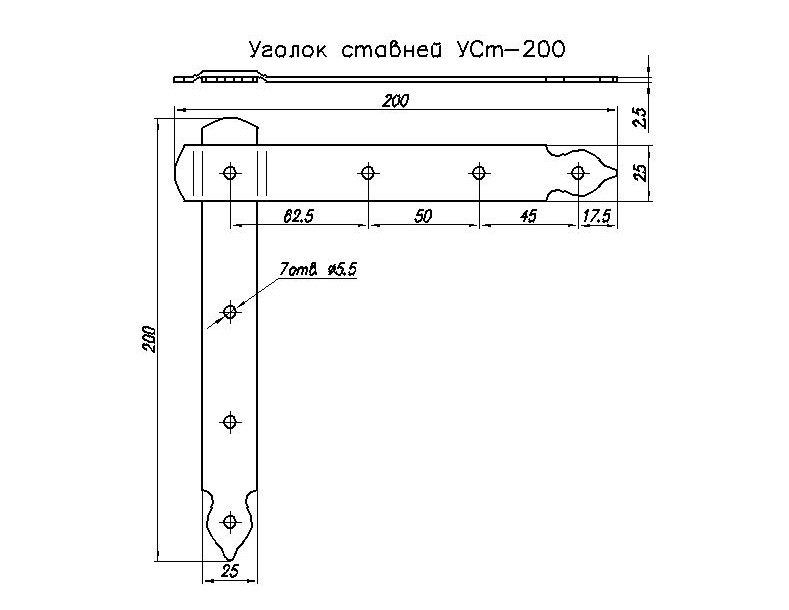

Чертеж уголка металлического

Для того, чтобы верно оформить конструкторскую документацию, нужно уметь разбираться в правилах ЕСКД. Подобным стандартом рекомендовано указывать для чертежей наименования соответствующие принятой терминологией и по возможности кратко.

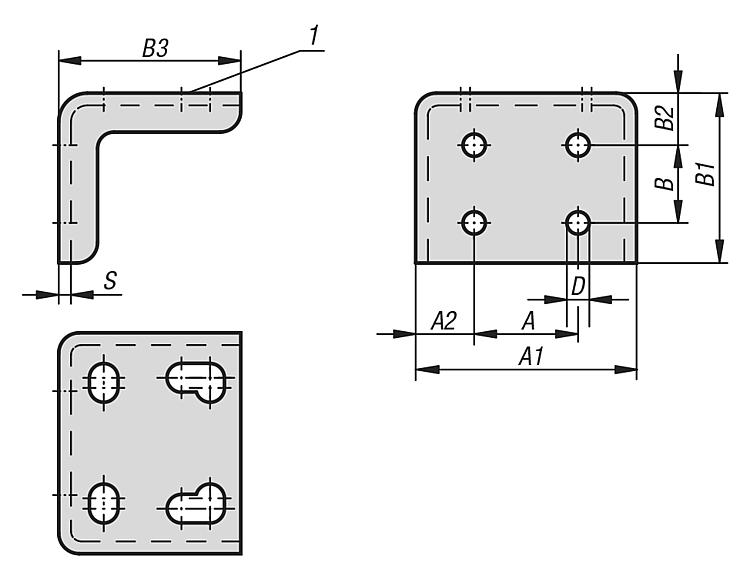

Для наименования детали при оформлении рабочих чертежей часто используется слово «уголок». Это изделие, которое имеет сечение профиля в форме буквы Г. Достаточно часто детали, изготовленные из уголка, является базовыми элементами разнообразных металлических конструкций.

Наименование

Уголок металлический

Формат файла

*.dwg

Файл архива

*.rar

Размер файла

42,8 кб

Скачать

Бесплатно

Уголки из стали используются в различных несущих и вспомогательных металлических конструкциях, изделиях для подвижного состава и многих видах другой крупной техники.

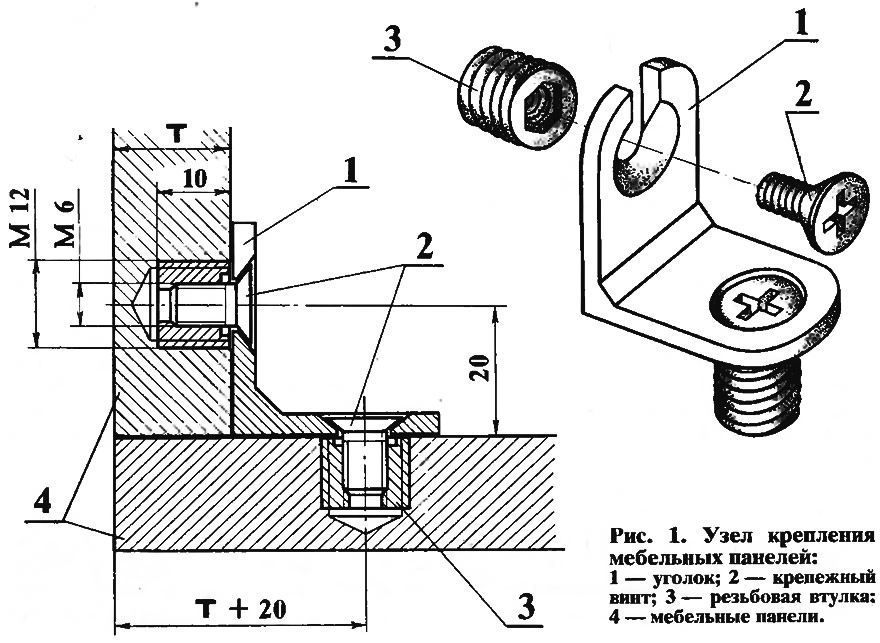

У уголков есть множество видов применения их можно устанавливать в качестве ребер жесткости в опалубках и лестничных площадках, а также большом количестве иных металлоконструкций. Их очень удобно использовать при монтаже, а чтобы их скреплять между собой используются некоторые разновидности неразъемных соединений в виде клепки или сварки. Возможен вариант сборно-разборных конструкций с применением гаек и болтов.

Абсолютное большинство разновидностей конструкций, выполняемых из уголков, можно спроектировать с помощью компьютерного обеспечения. Именно благодаря этому можно заранее предусмотреть возможные конструктивные комбинации и упростить все необходимые расчеты на прочность. Кроме того, так открываются неограниченные возможности для проведения плодотворного творческого процесса.

Уголки можно воспроизвести с помощью двух разных способов. В первом случае металл изгибается на специальном гибочном станке. Во втором, разогретый металл прокатывается до тех пор, пока не будет соответствовать стандартной форме.

При использовании технологии горячей прокатки заготовку должны пропустить через специальные валы, имеющиеся у прокатного стана. Таким образом, из заготовки формируется металлический уголок. Выполняемые подобным способом изделия обладает большим запасом прочности, что позволяет применять их в качестве элементов несущих конструкций. Если в проекте указаны незначительные нагрузки, которые будут воздействовать на уголок, то допускается использование гнутых изделий. В этом случае у детали будет небольшой запас прочности.

Для того, чтобы производить металлические уголки чаще всего используется сталь черных металлов. Выполненные из такой обычной стали детали удовлетворяют большинству запросов потребителей — они достаточно не дорогие и при этом имеют хорошее качество. Выполняются уголки также из нержавеющей стали и цветных металлов. Если изделие, содержащее металлические уголки, будет использоваться в условиях постоянной большой влажности, то желательно применять именно уголки из нержавеющей стали.

Гнутый уголок используют в разных отраслях индустриального хозяйства – машиностроении и автомобилестроении, в строительстве и приборостроении. В строительстве подобные уголки используются в виде арматуры повышенной жесткости для ЖБИ. Также их используют во время постройки заборов, лестниц, различных каркасных сооружений, монолитных конструкций, козырьков и различных иных металлоконструкций.

Гнутые равнополочные уголки способны серьезно облегчить конструкцию, а также сделать ее значительно дешевле. Это же поможет и сэкономить материал. Подобные детали можно производить не только в промышленных масштабах, но и небольшими партиями. Поэтому появляется возможность выпускать детали, подстроенные под определенные параметры, чтобы решить конкретные задачи. Это не будет требовать серьезных перенастроек оборудования.

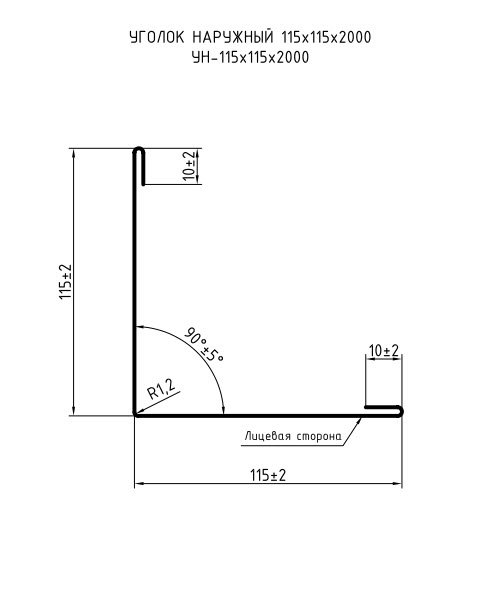

Уголок стальной гнутый равнополочный ГОСТ 19771–93, и уголок гнутый неравнополочный ГОСТ 19772–93 обязаны, выполняться из заготовок холоднокатаного и горячекатаного листового металлопроката с помощью холодной гибки. Сталь может применяться разных марок.







Уголок 45х45х4 – вес, размеры, характеристики » Металлобазы.ру

Выбор металлопрокатаАрматураБалка двутавроваяКатанкаКвадратКругЛентаЛистПолосаПроволокаСеткаТруба профильнаяТруба круглаяТруба чугуннаяУголокШвеллерШестигранникШпунтТипРазмер

По всей РоссииСанкт-Петербург

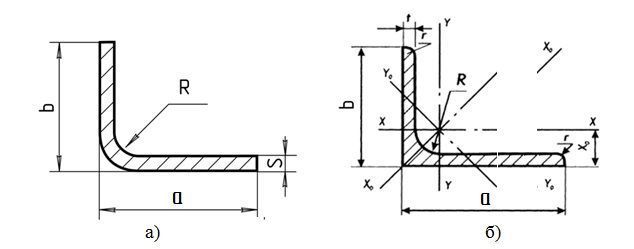

Чертёж сечений равнополочного уголка 45х45х4

Уголок 45х45х4 – второй из трех в номерном ряде №4,5.

Входит в тип стальных «равнополочных» уголков, производимых «горячекатаным» методом.

• Стандарт: ГОСТ 8509;
• Вес погонного метра: 2,73 кг;
• Площадь поперечного сечения (F): 3,48 cm²;
• Ближайшие типоразмеры: 45х45х3, 45х45х5;
• Заводы-производители равнополочных уголков: смотреть.

Размеры профиля
Участок профиля уголка		Значение
Ширина полки (b):		45 mm
Толщина полки (t):		4 mm
Радиус внутреннего закругления (R):		5,0 mm
Радиус закругления полок (r):		1,7 mm
Допустимые отклонения
Участок уголка		Значение
Ширина полки (h):		±1,0 mm
Толщина полки (t):	А (высокая точность)	+0,2 mm -0,3 mm
	Б (обычная точность)	+0,3 mm -0,4 mm
* Вес уголка	1 класс	+3 % -5 %
	2 класс	+3 % -5 %
* Отклонения по весу допустимы в замен отклонений толщины полки.
Величины и значения в осях
Величины профиля в оси x-x		Значение
Момент инерции (Ix):		6,63 cm4
Момент сопротивления (Wx):		2,04 cm3
Радиус инерции (ix):		1,38 cm
Величины профиля в оси x0-x0		Значение
Момент инерции (Ix0):		max 10,52 cm4
Радиус инерции (ix0):		max 1,74 cm3
Величины профиля в оси y0-y0		Значение
Момент инерции (Iy0):		min 2,74 cm4
Момент сопротивления (Wy0):		1,54 cm3
Радиус инерции (iy0):		min 0,89 cm

Уголок 45х45х4 – семнадцатый по списку из восьмидесяти девяти в ГОСТ 8509. Второй профиль в размерном ряде №4,5.

---

Таблицы с параметрами «равнополочного», «горячекатаного» уголка созданы на основе стандарта качества ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные.
