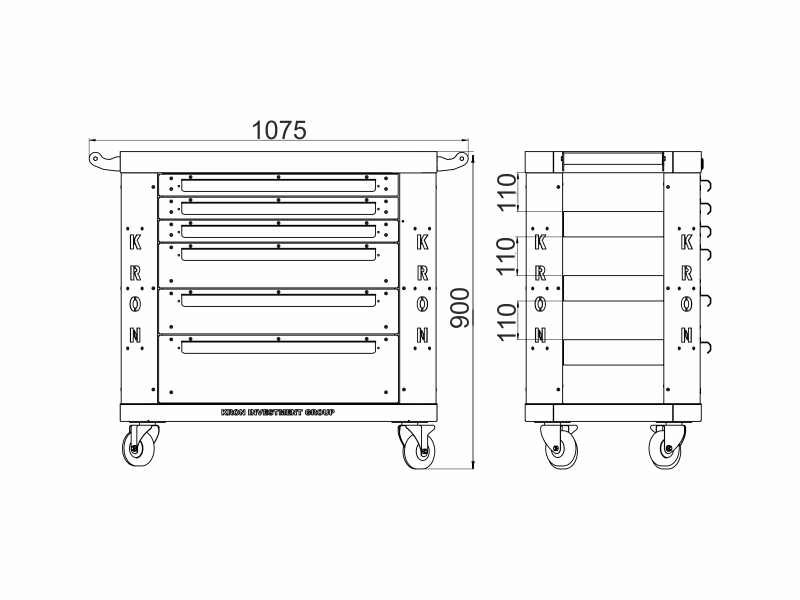

Ящик для инструментов своими руками чертежи

Ящик для инструментов своими руками, чертежи изделия для хранения и переноса необходимого комплекта приспособлений для выполнения слесарных, столярных и строительных работ.

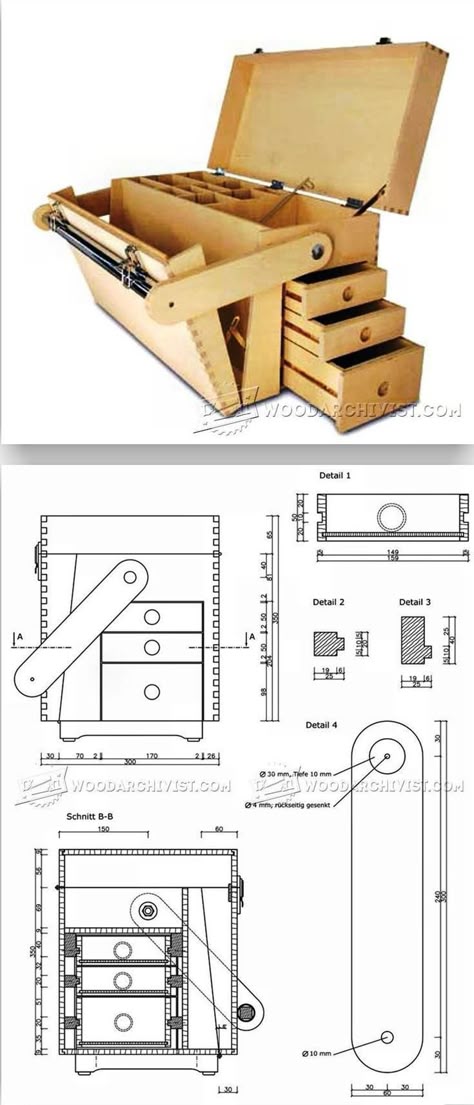

Представленная конструкция имеет три выдвижных отсека и два внутренних. Нижний выдвижной отсек перемещает вдоль продольно стенки в двух направлениях. Верхние выдвижные отсеки расположены зеркально и перемещаются вдоль торцевой стенки в одном направлении, и состоит из нескольких сборочных единиц:

  1. Корпус.
  2. Нижний выдвижной ящичек.
  3. Верхний выдвижной ящичек.
  4. Выдвижная крышка.
  5. Ручка.

Размеры конструкции могут быть любыми, в зависимости от того какой инструмент будет в нем храниться.

Материал для изготовления:

  • влагостойкая фанера толщиной 8, 4 и 3 (мм)
  • деревянный черенок диаметром 20…30 (мм)
  • деревянный квадрат 10х10 (мм)

КОРПУС

Состоит из следующих деталей:

  1. Продольная стенка.
  2. Поперечная стенка.
  3. Перегородка верхних отсеков.
  4. Направляющая.
  5. Дно.
  6. Полка.
  7. Крышка.
  8. Фиксатор выдвижной крышки.

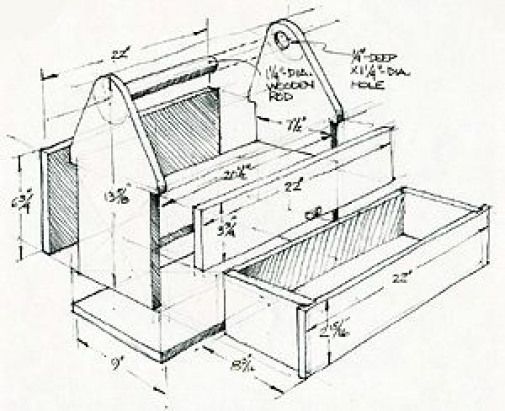

Чертеж корпуса.

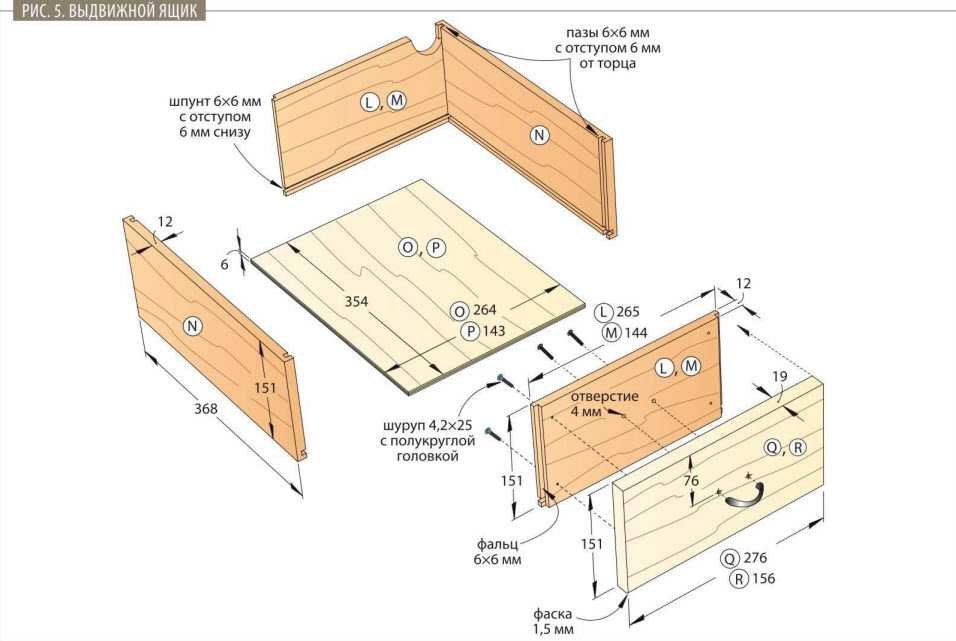

НИЖНИЙ ЯЩИЧЕК

Размеры: 63,5х283,5х400 (мм)

ВЕРХНИЙ ЯЩИЧЕК

Размеры: 63,5х187,5х292 (мм)

КРЫШКА

Размеры: 4х149,5х247 (мм)

РУЧКА

Расстояние между центрами отверстий поворотной планки 181 (мм)

Справка.
Дно ящичков крепится к стенкам гвоздями. Клеевое соединение деталей между собой.

Заказать чертеж


Поделитесь с друзьями!

Как сделать ящик для инструментов своими руками

Жизнь настоящего домашнего мастера не мыслима без большого количества ручных и механических помощников, применяемых для обработки древесины, металла, выполнения различных видов работ. Для хранения инструментов используются различные приспособления промышленного производства и самостоятельного изготовления. Среди наиболее распространенных способов хранения и переноски особое место занимают инструментальные ящики.

Для самостоятельного создания подобных изделий могут быть использованы пиломатериалы или искусственные древесные материалы – ДСП, фанера или OSB плиты.

Процесс выполнения подобного изделия позволяет получить емкость под размеры конкретных инструментов, в отличие от приобретаемых готовых ящиков. Ниже вниманию читателей будет предложено описание последовательности работ по изготовлению подобных ящиков.

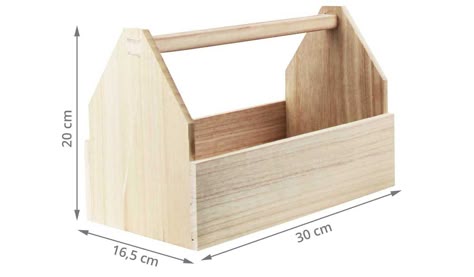

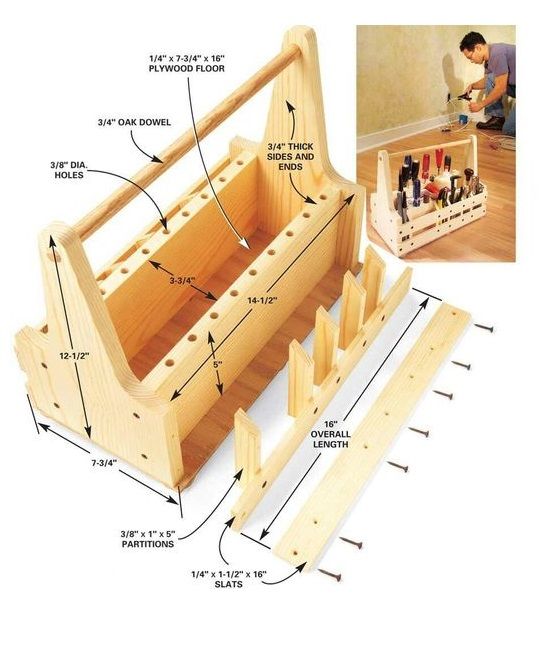

Изделие, изображенное ниже, может быть использовано для временного хранения и переноса к месту работ некоторых инструментов.

Или канцелярских товаров, которые нередко находят широкое применение при выполнении разметки.

Изготовление ящика потребует подготовки следующих материалов:

  • доска хвойных или лиственных пород толщиной 20 x 100 x 850 мм.
  • круглый деревянный стержень диаметром 20 и длиной 260 мм;
  • шурупы по дереву – 8 шт. длиной 32 мм.;
  • клей по дереву;
  • наждачная бумага.

Из инструментов необходимо подготовить линейку, карандаш, электролобзик, дрель, шуруповерт и шлифмашинку любого вида.

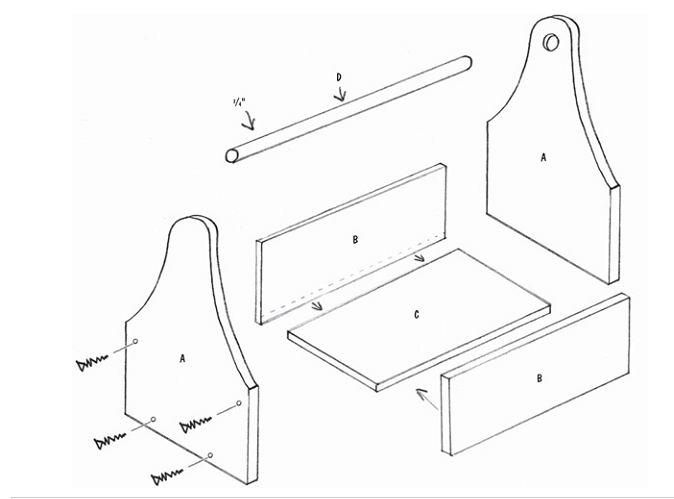

Работу начинаем с разметки деталей. Для этого на подготовленную простроганную доску наносим контуры будущих деталей – торцевых и боковых стенок, дна.

Выпиливаем детали электролобзиком, установив предварительно пилку для чистого реза. Кромки и плоскости полученных деталей тщательно обрабатываем наждачной бумагой.

В торцевых стенках по центру на равном расстоянии от нижней кромки размечаем центр и просверливаем глухое отверстие глубиной около десяти миллиметров, диаметр которого равен диаметру круглого стержня. Вдоль боковых и нижней кромки просверливаем по три сквозных отверстия диаметром 4-5 миллиметров для установки шурупов. Таким же образом делаем два отверстия в дне будущего ящика.

После подготовки отверстий можно приступать к сборке изделия. Для обеспечения максимальной прочности кромки боковых стенок и дна смажьте клеем, нанеся его тонким слоем. Торцы круглого стержня также предварительно покройте клеем.

Установите боковые стенки и дно одним из торцов к фигурным стенкам и присоедините детали саморезами. Установите в подготовленное отверстие стержень одним из торцов. После этого выполните те же операции со второй фигурной стенкой. Для защиты материала ящика обработайте поверхности прозрачным лаком на масляной или нитрооснове.

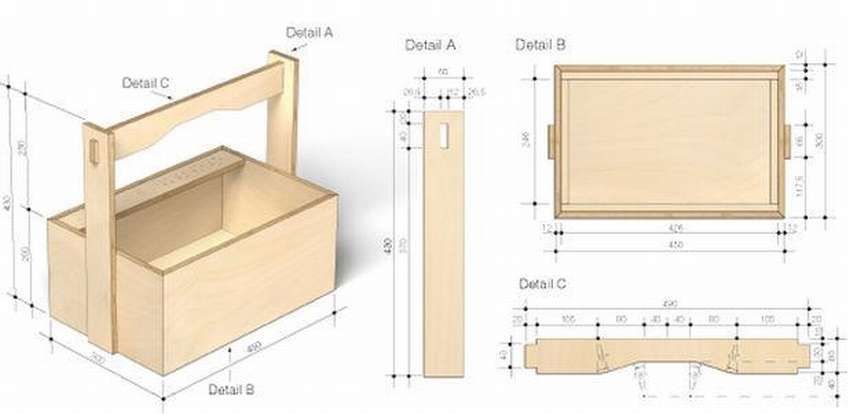

Конструкция второго ящика для инструментов более вместительна, имеет увеличенные по сравнению с первым размеры. Для его изготовления понадобятся листы фанеры или OSB плиты толщиной 15 и 10 миллиметров. Так же нужно приготовить следующие инструменты: линейка и карандаш для выполнения разметки, электролобзик для выпиливания деталей и ручки, шуруповерт, саморезы для сборки длиной 30 миллиметров, наждачная бумага или шлифовальный станок для выполнения отделки промок и плоскостей деталей.

Размеры изделия 600×400х200 миллиметров. Внутри в верхней части емкости устанавливаются два ящичка для мелких деталей и инструментов, склеенных из более тонкой фанеры. Для их фиксации вдоль боковых стенок крепятся две направляющие, изготовленные в виде полос толщиной не более трех сантиметров.

Процесс изготовления ящика для инструментов начинаем с разметки деталей большого и малых вставных ящиков. По необходимости, каждый мастер может варьировать предполагаемый размер изделия в зависимости от назначения. Размеченные детали выпиливаются электролобзиком и зачищаются шлифовальной бумагой. Детали маленьких ящичков собираются с помощью клея. Для лучшего соединения внутренних стенок, разделяющих пространство на отдельные секции можно выполнить неглубокие пазы по толщине материала. Облегчить работу по склеиванию помогут струбцины и другие приспособления для зажима.

Сборку деталей большого ящика осуществляем с использованием саморезов. Для повышения качества сборки саморезы вставляйте в заранее просверленные и раззенкованные отверстия.

Не забудьте закрепить саморезами две направляющих, параллельных дну ящика, на которые будут опираться маленькие емкости.

Для изготовления ручки можно использовать вариант, предложенный в конструкции, указанной выше, или установить на саморезах достаточной длины круглый стержень. В качестве заготовки для него может подойти отрезок черенка для сельскохозяйственного инвентаря, который не сложно приобрести в любом хозяйственном магазине.

Фанера не относится к влагостойким материалам. Для защиты изделия при работе на улице необходимо пропитать все детали ящика каким либо защитным составом, морилкой или лаком.

Таким образом, выполнив несколько несложных операций, каждый может изготовить для себя удобное приспособление для переноса и хранения инструментов. Использование подобного ящика значительно облегчит процесс выполнения ремонтных и строительных работ не только внутри помещения, но и на территории земельного участка.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

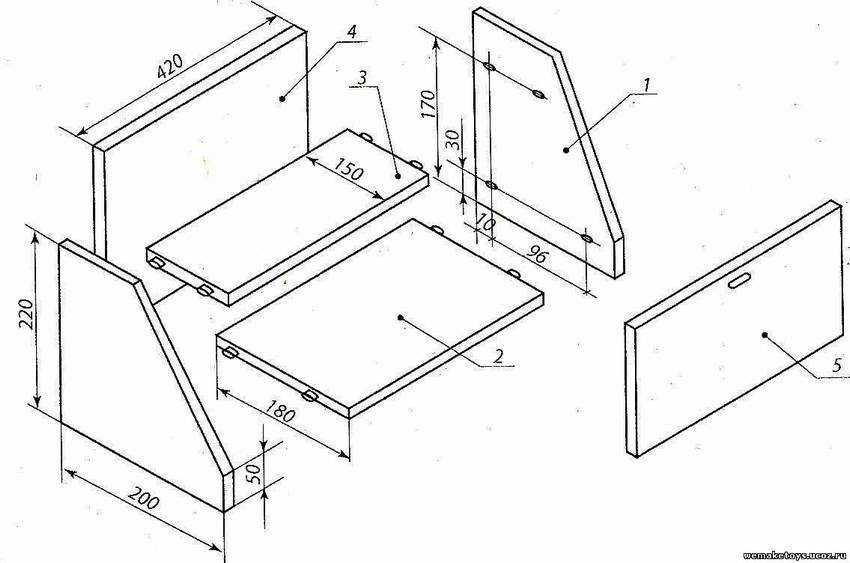

Разработка эскизов деталей ящика для инструментов

Разработка эскизов деталей изделия

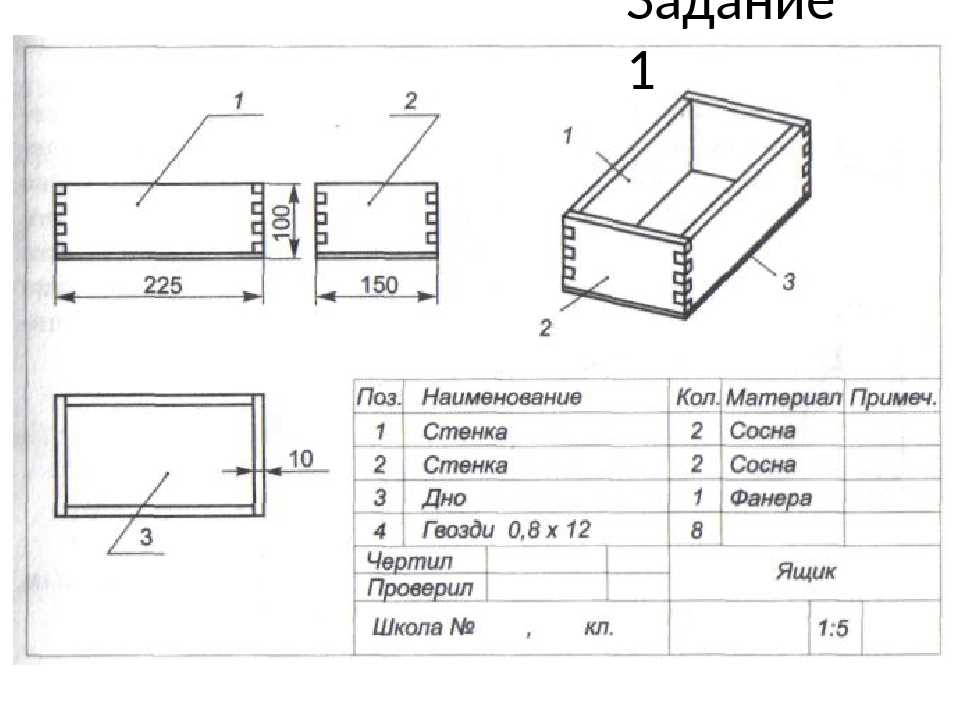

Ящик (вариант 3) можно изготовить из обрезной доски толщиной 20 мм и фанеры толщиной 12 мм. Габаритные размеры 250x100x200 мм.

Поз.НаименованиеКол.Материал
Примеч.
1Боковая сторона2Доска 20 (сосна)
2Лицевая сторона2Фанера 12
3Дно1Фанера 12
4Рукоятка1Доска 30 (сосна)

После того как разработан сборочный чертёж, можно переходить к разработке чертежей всех деталей и составлению технологических карт.

Деталь «рукоятка»

Поз.НаименованиеКол.МатериалПримеч.
1Рукоядка1Доска 30 (сосна)

Технологическая карта изготовления детали «рукоятка»

№ п/пСодержание операцииЭскизОборудование, инструменты и приспособления
1.Выбрать заготовку с учётом припусков (250x30x30).Верстак, линейка.
2.Округлить заготовку до 21 мм.Рубанок, линейка, штангельциркуль,
3.Зачистить деталь до 20 мм.Наждачная бумага, шнангельциркуль, верстак.

Деталь «боковая сторона»

Поз.НаименованиеКол.МатериалПримеч.
1Боковая сторона1Доска 20 (сосна)

Технологическая карта изготовление детали «боковая сторона»

№ п/пСодержание операцииЭскизОборудование, инструменты и приспособления
1.Выбрать заготовку (100x20x200)Верстак, линейка
2.Разметить заготовку по чертежуКарандаш, линейка, верстак, циркуль
3.Просверлить отверстие ø19 мм и под саморезы на

12 мм ø1,5 мм

Сверлильный станок, сверло, карандаш, штангельциркуль
4.Вырезать заготовку по чертежуЛобзик, верстак, ножовка

Деталь «лицевая сторона»

Поз.НаименованиеКол.МатериалПримеч.
1Лицевая сторона1Фанера 12 (сосна)

Технологическая карта изготовление детали «лицевая сторона»

№ п/пСодержание операцииЭскизОборудование, инструменты и приспособления
1.Выбрать заготовку (250x12x100)Линейка, верстак
2.Просверлить сквозные отверстия под саморезы ø1,5 мм и под шляпку на 1,5 мм ø7 ммКарандаш, сверлильный станок, сверло, штангельциркуль, линейка

Деталь «дно»

Поз.НаименованиеКол.МатериалПримеч.
1Дно1Фанера 12 (сосна)

Технологическая карта изготовление детали “дно”

№ п/пСодержание операцииЭскизОборудование, инструменты и приспособления
1.Выбрать заготовку (250x12x100)Линейка
2.Просверлить сквозные отверстия для саморезов ø1,5 мм, для шляпок на 1,5 мм ø7 ммКарандаш, сверло, сверлильный станок,

линейка, штангельциркуль

Технологическая карта сборки изделия «ящик для инструментов»

№ п/пСодержание операцииОборудование, инструменты и приспособления
1.Намазать технологическое отверстие из нутрии клеем в боковых сторонах ящикаКисточка, клей, верстак
2.Вбить рукоятку киянкой в левую боковую сторону, затем в правую боковую сторону. Выровнять параллельность сторон.Киянка, подставка, верстак, рулетка, уровень
3.Прикрутить саморезами лицевые стороны к боковым сторонамСаморезы, отвёртка, верстак
4.Намазать клеем нижнюю часть всех деталей и склеить их между собойКлей, верстак, кисточка
5.Прикрутить дноСаморезы, отвёртка, верстак
Перейти к разделу: 3. Стоимость изготовления ящика для инструментов

чертеж, инструменты и особенности изготовления

Ящик из фанеры своими руками сделать достаточно легко, если есть необходимый инструмент. Такая поделка может стать очень полезна в домашних условиях для разных сфер деятельности. Процедура производства очень простая, и ниже будут представлены основные особенности конструкции. Работа приносит не только пользу, но и расслабление, отвлечение от ежедневных дел.

Многофункциональность фанерного ящика

Разнообразные изделия продаются в строительных магазинах, они могут использоваться для того, чтобы хранить овощи, транспортировать инструмент и другие вещи. Конечно, их можно купить, но гораздо приятнее сделать работу самостоятельно. Главное, изначально определиться с видом и конструкцией такой емкости.

В качестве материала зачастую используется фанера, поскольку она эстетичная, крепкая и простая в обработке. Конструкция из фанеры сможет выдержать самые большие нагрузки, а если нужно будет переносить или хранить действительно тяжелые вещи, то можно использовать лист фанеры, у которого будет большая толщина. Изделия из такого сырья можно будет использовать в разных сферах.

Инструменты и материалы, которые потребуются

Если будут приготовлены все инструменты и материалы, то ящик из фанеры своими руками сумеет сделать даже неопытный человек. Чтобы начать работу, необходимо приготовить следующие инструменты:

  • Дрель.
  • Шуруповерт.
  • Лобзик.
  • Мебельный степлер.
  • Рулетка.

Подготовив инструменты, еще нужно запастись материалами. Лист фанеры может быть разной толщины, все зависит от целей использования изделия. Стоит отметить, что дно должно быть толще, чем стенки и крышка. К материалам для изготовления относятся:

  • Фанера, что послужит днищем и стенками.
  • Деревянные бруски (в качестве декора).
  • Гвозди.
  • Древесный клей.
  • Колесики, если ящик будет двигаться.
  • Лак.
  • Шпаклевка.

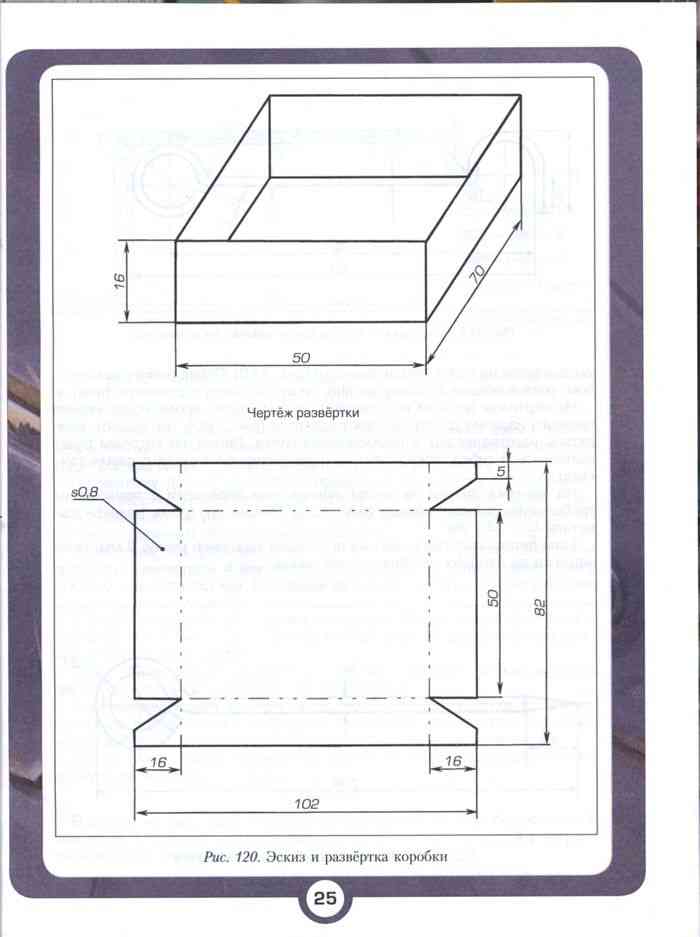

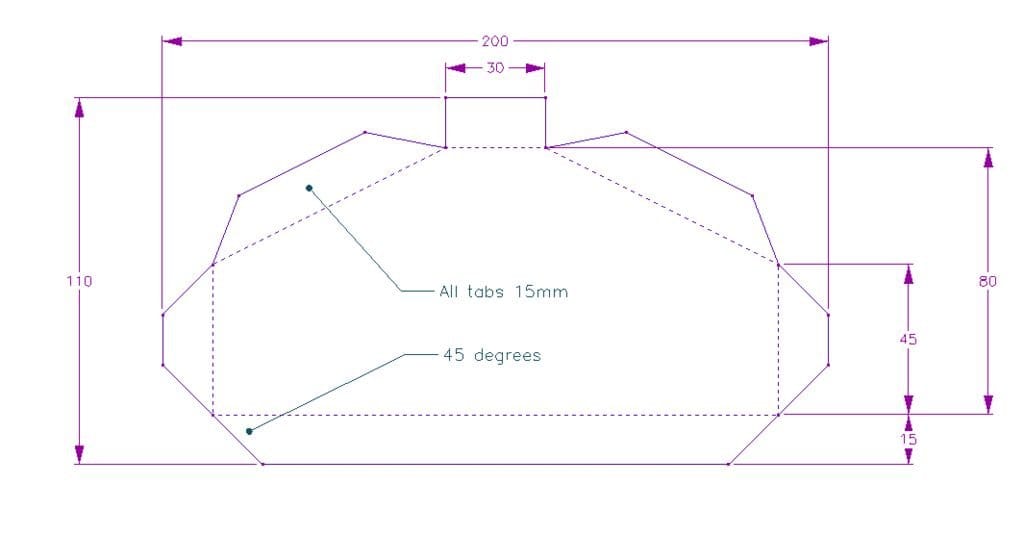

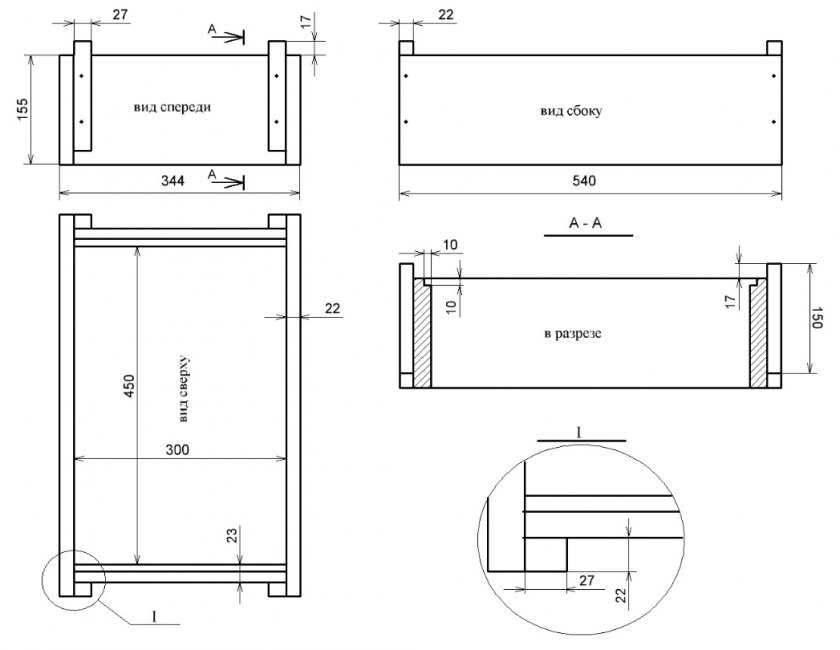

Кроме материала и инструмента, потребуется подготовить чертеж ящика из фанеры в целом и схему каждой детали по отдельности. Если соблюдать размеры по чертежам, то конструкция получится правильной формы и подойдет для любой нужды.

Виды изделий

Фанерный ящик на сегодняшний день можно сделать разных форм, видов и для разных целей.

К основным видам относятся:
  • Почтовый ящик.

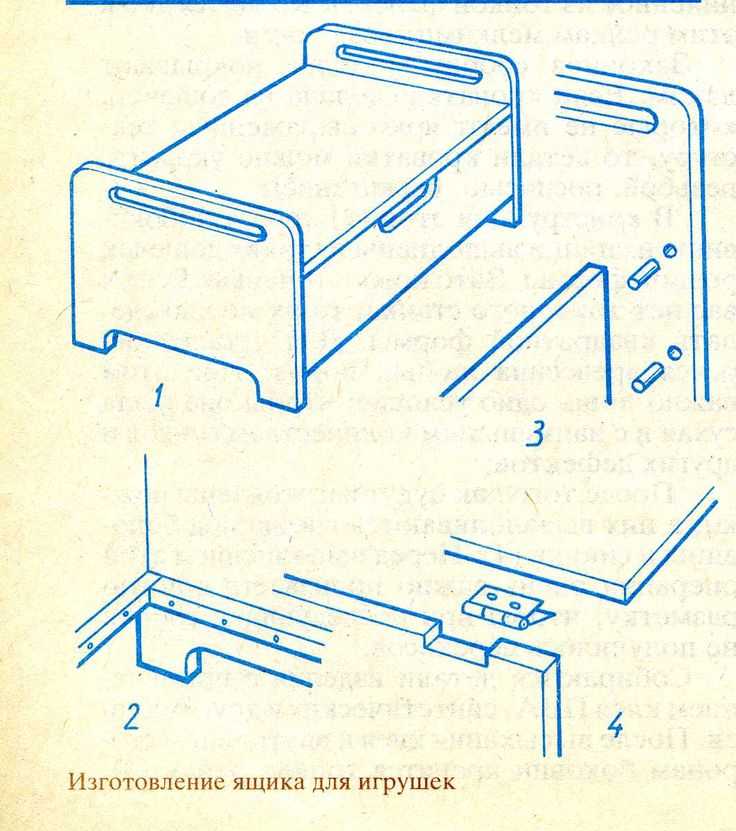

  • Изделие для сбора детских игрушек.

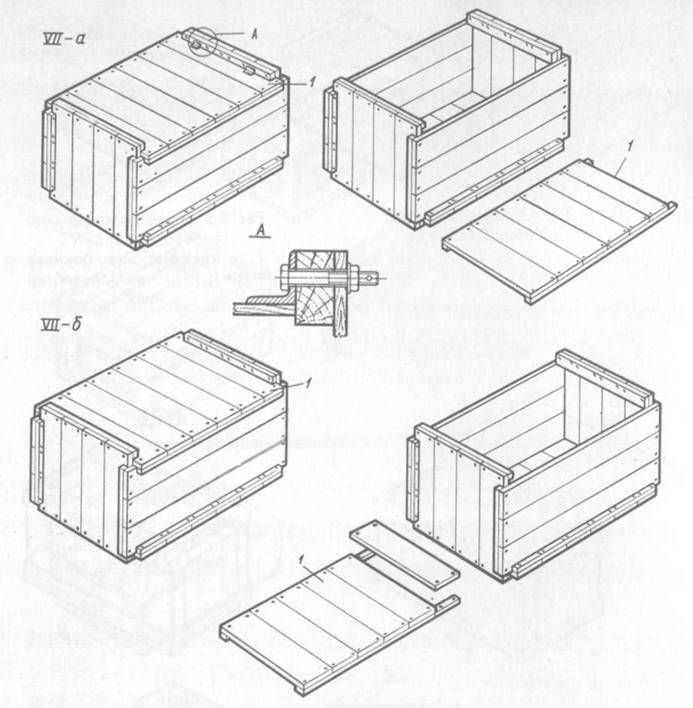

  • Конструкция для отправки хрупких и ценных посылок.
  • Ящик для инструментов.

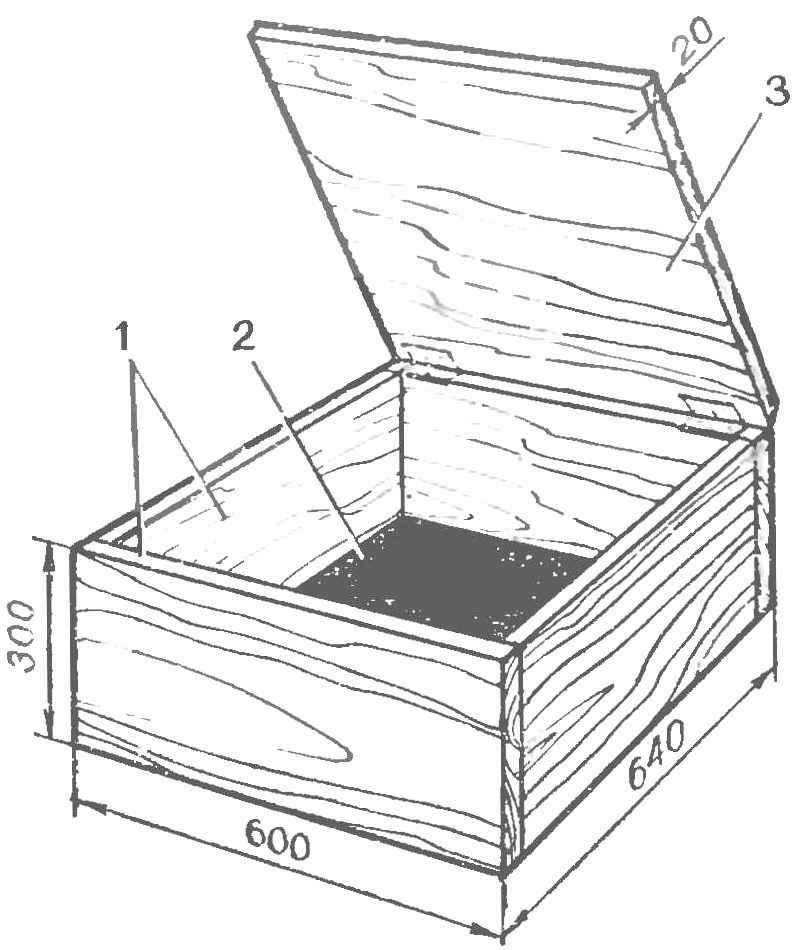

  • Для хранения и транспортировки овощей, фруктов и прочих продуктов.

Кроме основных видов, можно делать подарочные упаковки из сырья, а также ниши в качестве шкафа и прочего.

Необходимая толщина

Толщина материала должна подбираться в зависимости от преследуемых целей. К примеру, для хранения детский игрушек достаточно будет использовать толщину материала от 4 до 6 мм. Аналогичные параметры подойдут для хранения продуктов питания. Если изделие будет стоять на улице, то толщина должна быть от 8 мм. Для тяжелых вещей или для инструментов тоже лучше применять толстый материал.

Фанера – идеальное решение для хранения и транспортировки различных вещей. Такие изделия сохраняют свою природность, а также не уступают массивным доскам. Фанера – безопасный материал для человеческого организма, в отличие от пластика, из которого изготавливается много изделий, которые продаются в магазинах.

Перед тем как сделать ящик из фанеры, следует определиться с требованиями для него и дальнейшей целью использования. Для этого:

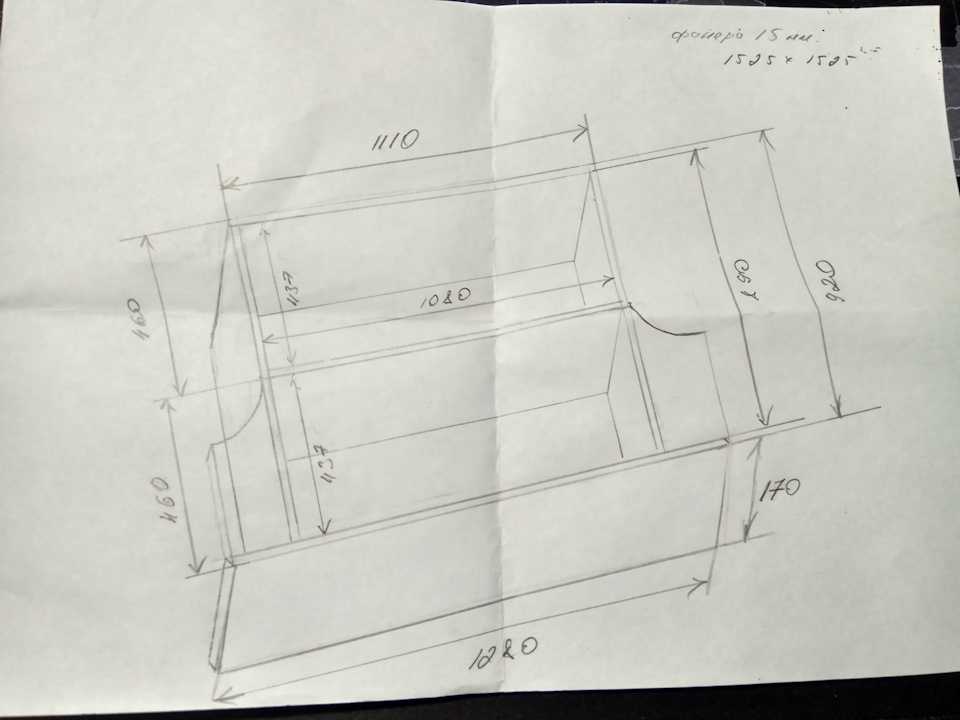

  • На листке рисуется чертеж.
  • Проводятся замеры и подсчеты.
  • На подготовленное дерево переносятся все размеры.
  • На поверхности материала делается лекало.
  • Выпиливаются части конструкции при помощи лобзика.
  • Края частей нужно сгладить с помощью наждачной бумаги или напильника.
  • Если соединения будут пазовыми, то чертятся линии на внутренних стенках деталей.
  • Далее, короб собирается в единую конструкцию. Чтобы обеспечить надежность, все элементы проклеиваются клеем, а после сбиваются гвоздями или скрепляются саморезами.
  • Для переноски используются ручки, которые нужно закрепить, или выпиливаются отверстия для рук.

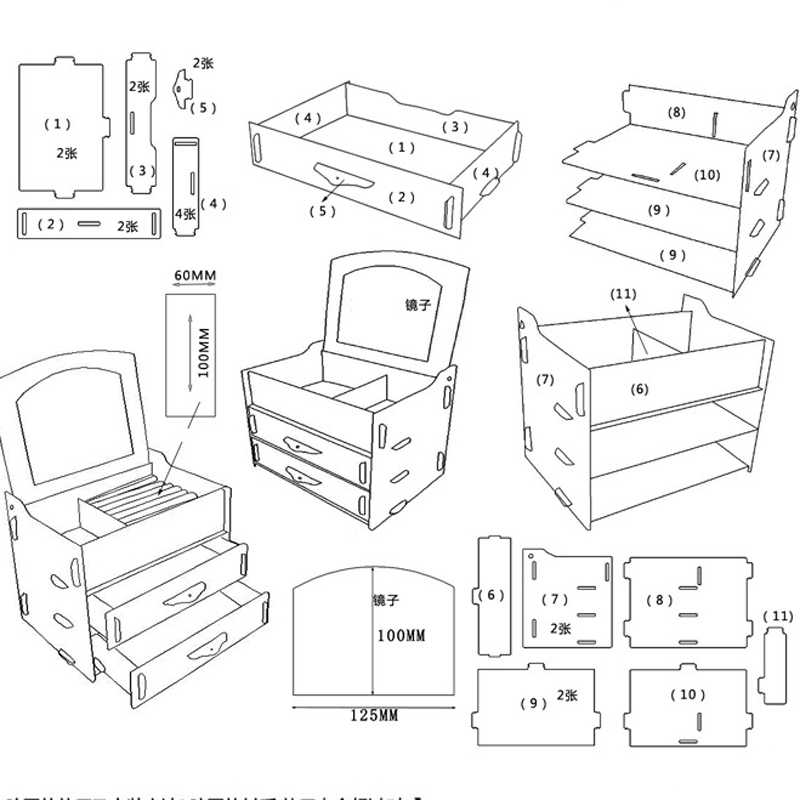

  • Внутри можно устанавливать перегородки, разделив площадь на ячейки.
Если есть опыт работы с деревом и инструментом, то выполнить работу получится быстро и без особых трудностей. Если изделие предполагает крышку, то нужно внутри короба установить планки и вырезать из листов крышку, на которую монтируется ручка. Дополнительно можно установить петли.

Пошаговая инструкция изготовления ящика для инструмента

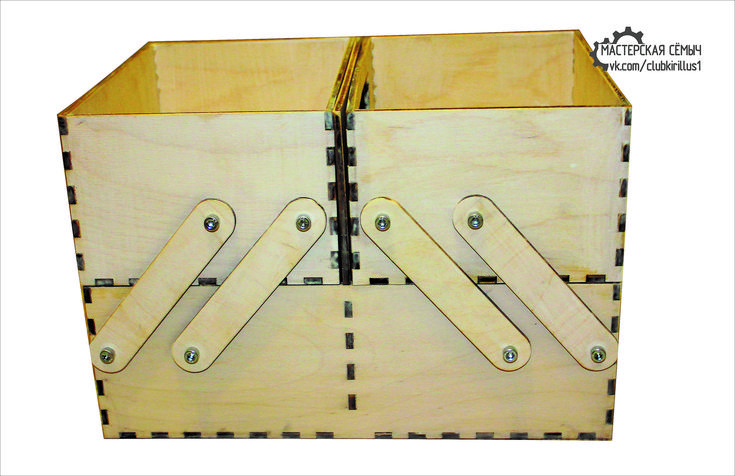

Инструментальный ящик из фанеры может быть сделан самой разнообразной формы. Ниже представлено пошаговое создание обычного простого короба, среднего по размерам и с ручками для удобного переноса:

  • Делается чертеж изделия, и подготавливается необходимое сырье.
  • Чертеж всех элементов переносится на листы фанеры при помощи карандаша и линейки.
  • Из листов выпиливаются элементы, их должно получиться 5 штук, поскольку крышка в данном случае не предполагается.
  • Углы элементов зачищаются наждачной бумагой, а после все соединяется. Предварительно на элементы нужно нанести клей для дерева и скрепить их гвоздями или саморезами.
  • Далее к изделию крепятся ручки. Их можно сделать из деревянных брусков, которые просто прикручиваются по обе стороны.

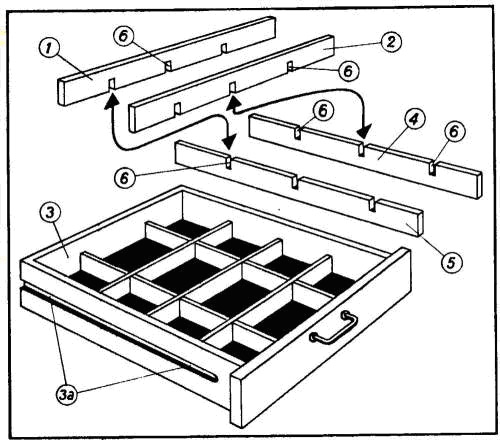

  • Если нужно хранить разные мелочи или отдельные виды инструмента, то в середине устанавливаются стенки, которые разделят внутреннюю площадь.
Как видно, сделать простой ящик из фанеры своими руками под инструмент достаточно просто. Конечно, если конструктивно он будет функциональнее, то процесс создания немного усложнится.

Пошаговая инструкция изготовления почтового ящика

Из листов фанеры толщиною в 4-5 мм можно сделать ящик для почты, который украсит любой дом. Работа несложная, и для нее потребуется не так много времени. Для детального рассмотрения изготовления рекомендуется ознакомиться с пошаговой инструкцией создания, которая представлена ниже. Вот таким образом можно сделать почтовый ящик из фанеры своими руками:

  • Из деревянных брусков делается основа изделия. Длина реек должна составить 30 см, а в ширину одна рейка должна быть по 2 см. Фанера в данном случае будет использоваться для обшивки. Рекомендуется применять влагостойкий материал. Для изделия потребуется по два листа каждого вида: 30 х 25 см – для фасадной и задней частей, 30 х 6 см – для боковых и 25 х 6 см – для верхней и нижней.
  • Вырезав все части, древесину нужно обработать защитными средствами, которые защитят материал от влаги и насекомых.
  • Далее саморезами соединяются 4 бруска, которые играют роль каркаса.
  • Теперь в листе фанеры, которая будет использована для верхней части, прорезается длинное отверстие для писем и газет.
  • К каркасу прикручиваются боковые стенки, низ и верх, а также задняя часть. Передняя стенка будет служить дверцей с замком для забора корреспонденции. Поэтому к каркасу крепятся маленькие петли. Далее на петли надевается фасадная часть фанеры, и на нее также устанавливается одна петля для замка. Вторая петля монтируется на боковую часть фанеры. Таким образом, можно будет установить навесной замок.
  • В верхней части для защиты почты следует установить небольшой козырек из металла. Это не позволит проникать осадкам в ящик.

На этом процесс создания емкости для писем и газет завершен, и его можно устанавливать на забор или в другое место.

Отделочные работы

Готовый фанерный ящик должен поддаваться финишной отделке. Можно покрыть его лаком, а если имеются щели, то они предварительно заделываются шпаклевкой. В качестве декора можно приклеить накладки на изделие. Их можно вырезать лобзиком из фанерных листов, благодаря чему общий вид не будет потерян.

Для лучшей сохранности материала обязательно необходимо обрабатывать внутренние стенки лаком. Если ящик будет частью декора в помещении, то внешние стороны могут быть окрашены в определенный цвет с помощью обычной краски. Если используется шпаклевка, то прежде чем нанести лак или краску, поверхность должна быть отшлифована с помощью наждачной бумаги, а само изделие на ощупь должно быть гладким, без шероховатостей.

Заключение

Изготовить самостоятельно функциональный ящик из дерева легко, а если владеть хорошим инструментом и иметь хотя бы начальные навыки работы с древесиной, то на создании разных изделий из фанеры можно заработать неплохие деньги. Все деревянные конструкции, которые изготавливаются своими руками, стоят гораздо дороже, чем машинное производство. Они пользуются спросом у многих людей, так как являются эксклюзивными и выполняются в единственном экземпляре. Поэтому обычное увлечение и хобби может перерасти в небольшой бизнес.

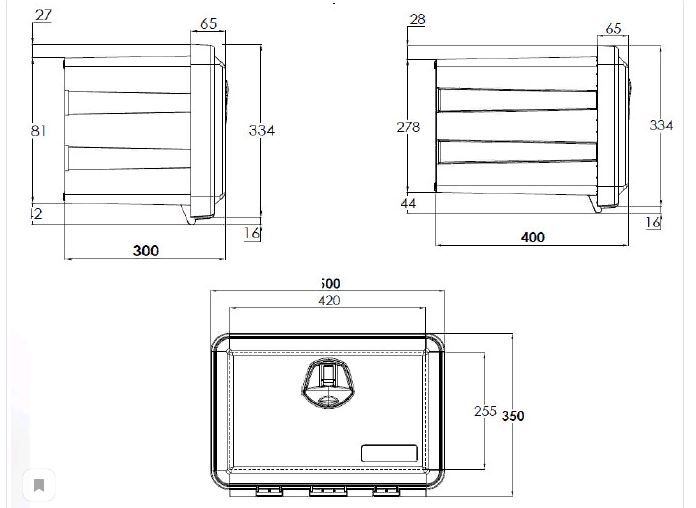

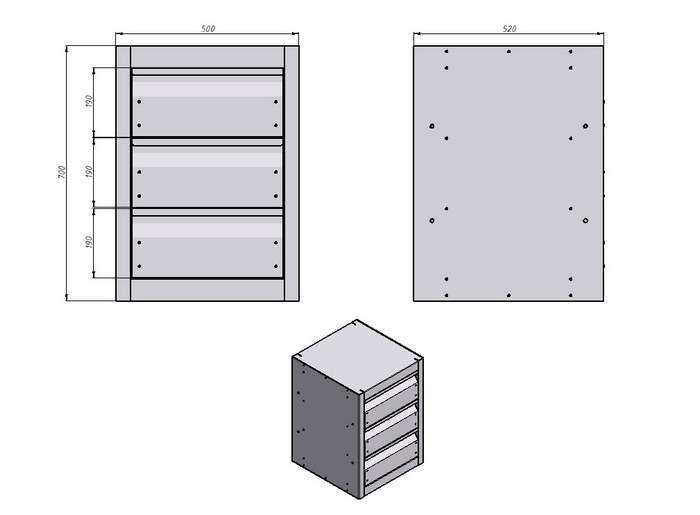

Ящик для инструментов на полуприцеп

Ящик для инструментов\Дверка\Втулка.m3d

Ящик для инструментов\Дверка\Замок\Вал.m3d

Ящик для инструментов\Дверка\Замок\Деталь.m3d

Ящик для инструментов\Дверка\Замок\Ручка.m3d

Ящик для инструментов\Дверка\Замок\Сборка.a3d

Ящик для инструментов\Дверка\Замок

Ящик для инструментов\Дверка\Лист пдкладной.m3d

Ящик для инструментов\Дверка\Лист подкладной на короб.m3d

Ящик для инструментов\Дверка\Лист.m3d

Ящик для инструментов\Дверка\На дверь.a3d

Ящик для инструментов\Дверка\На короб.a3d

Ящик для инструментов\Дверка\Палец.m3d

Ящик для инструментов\Дверка\Петля на дверь.m3d

Ящик для инструментов\Дверка\Петля на короб.m3d

Ящик для инструментов\Дверка\Прокладка.m3d

Ящик для инструментов\Дверка\Профиль дл.m3d

Ящик для инструментов\Дверка\Профиль кор.m3d

Ящик для инструментов\Дверка\Профиль средний.m3d

Ящик для инструментов\Дверка\Сборка.a3d

Ящик для инструментов\Дверка

Ящик для инструментов\Каркас в сборе.a3d

Ящик для инструментов\Каркас перед-зад.a3d

Ящик для инструментов\Лист бок.m3d

Ящик для инструментов\Лист верх.m3d

Ящик для инструментов\Лист зад.m3d

Ящик для инструментов\Лист низ.m3d

Ящик для инструментов\Трубка вертикальная назад.m3d

Ящик для инструментов\Трубка вертикальная.m3d

Ящик для инструментов\Трубка длинная горизонтальная.m3d

Ящик для инструментов\Трубка короткая.m3d

Ящик для инструментов\Трубка низ 336.m3d

Ящик для инструментов\Трубка низ.m3d

Ящик для инструментов\Ящик с дверкой.a3d

Ящик для инструментов\Ящик с дверкой.jpg

Ящик для инструментов\Ящик.a3d

Ящик для инструментов

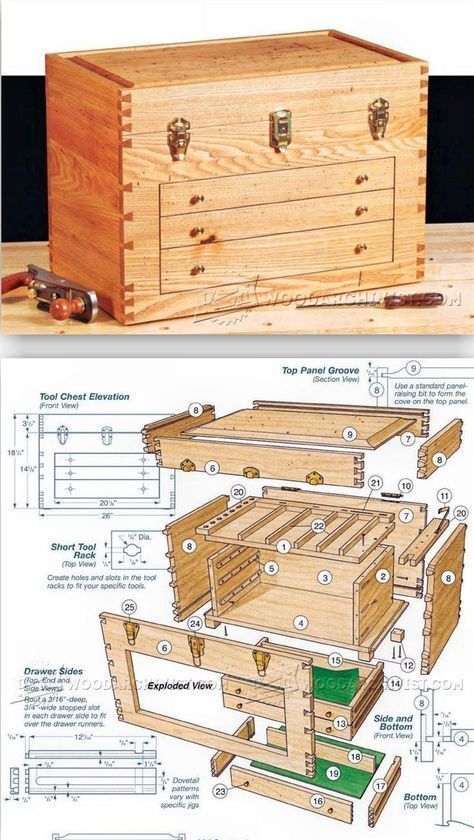

Ящик для инструментов, сделанный своими руками

Не раз бывало такое, что в своей мастерской мы накапливаем кучу баночек с шурупами, гвоздями и другой мелкой атрибутикой. Иногда инструменты развешены по стенам в полном беспорядке и, чтобы сделать какие-то работы вне мастерской, вне дома, мы начинаем искать и собирать в одну кучу все, что нам понадобится для столярных работ, например, на садовом участке. Чтобы такого не происходило необходимо смастерить специальный ящик для инструментов, в котором будет храниться все необходимое для походных работ. Предлагаемый ящик для инструментов интересен тем, что в его конструкции предусмотрено несколько выдвижных отделений, которые позволят рассортировать инструменты в должном порядке. А основной ящик можно разделить на несколько секций с помощью специальных внутренних перегородок.

Материал при изготовлении ящика для инструментов можно использовать различный: доски, жесть, пластмассу, но, самым оптимальным и простым материалом будет все-таки фанера. Очень хороший материал для изготовления подобных изделий. Итак, приступим, собственно, к самим работам по изготовлению ящика для инструментов.

Делаем ящик для инструментов

Детали 1 и 2, которые вы видите на чертеже необходимо выпилить из фанеры, толщина которой десять миллиметров. Остальные детали выпиливаются из фанеры толщиной восемь миллиметров. Для ручки (5) ящика можно использовать круглую палку, например, отпиленную от тонкого черенка диаметром тридцать миллиметров. Ручка будет крепиться к передней и задней стенках ящика для инструментов с помощью шурупов длиной 50-60 миллиметров. Можно также просверлить отверстия размером чуть с ручку и посадить ее в них на клей. Все остальные детали ящика для инструментов крепятся на шурупы и клей.

Чтобы ящик для инструментов был долговечным и имел красивый и эстетичный вид, его с внутренней и внешней стороны необходимо сначала покрыть олифой, а потом мебельным лаком. Выдвижные отделения для удобства можно сделать с ручками и запорами.

Все, наш ящик для инструментов готов, можно разложить в нем комплект шурупов, гвоздей, саморезов, инструментов, так как вам заблагорассудится. Вы теперь точно будете знать, в каком отделении, что у вас лежит, и забудете о долгих сборах и поисках необходимого инструмента по закоулкам вашей мастерской.

Похожая информация

схема с чертежами подвесного инструментального ящика Veritas 05L18.01

Описание

  • План с описанием изготовления подвесных инструментальных ящиков 2-х размеров: 610 х 915 х 305 мм и 813 х 1220 х 406 мм.

  • Прямоугольная форма корпуса позволяет легко изготовить эти ящики из фанеры и досок.

  • План позволяет корретировать число секций и выдвижных ящиков.

  • Описание содержит подсказки как наиболее рационально разместить инструменты.

  • Язык – английский.


Технические характеристики

610 х 915 х 305 мм и 813 х 1220 х 406 мм.

Разработан Veritas (Канада).


Компания Veritas (Веритас), базирующаяся в Оттаве, Канада, является мировым лидером в деревообрабатывающем инструменте инновационного дизайна и является производственным подразделением Lee Valley Tools, ведущей североамериканской розничной сети ручных инструментов. Проектирует и выпускает инструменты начиная с 1982 года. Сегодня ассортимент Veritas включает 250 наименований и более 100 патентов, в том числе рубанки, приспособления для заточки, разметочный и измерительный инструмент, и многое другое для удовлетворения потребностей взыскательных столяров.


Рекомендация “Арсенал Мастера РУ”:

План позволяет самостоятельно изготовить данный подвесной инструментальный ящик. Рекомендуем к покупке, доставим по всей России.


Посмотреть каталог Все верстаки и столы

Отзывы о План – схема с чертежами подвесного инструментального ящика на англ. языке Veritas 05L18.01 М00004892

Класс ToolboxService (System.Drawing.Design) | Документы Майкрософт

Важный

Некоторая информация относится к предварительному выпуску продукта, который может быть существенно изменен перед его выпуском. Microsoft не дает никаких явных или подразумеваемых гарантий в отношении представленной здесь информации.

Класс ToolboxService является частичной реализацией интерфейса IToolboxService. Чтобы использовать эту реализацию, вы должны быть производными от этого класса и реализовывать абстрактные методы.После реализации вы можете добавить этот класс в сервисный контейнер вашего дизайнерского приложения. Для каждого дизайнерского приложения должна быть одна служба набора инструментов.

ToolboxService предоставляет большую часть сложной логики создания службы набора инструментов, но требует определения контейнеров хранения для категорий и элементов. Это позволяет создавать как простые наборы инструментов, так и очень сложные.

IComponentDiscoveryService.GetComponentTypes(IDesignerHost, Type)

Получает список доступных типов компонентов.

IToolboxService.AddCreator(ToolboxItemCreatorCallback, String)

Описание этого члена см. в методе AddCreator(ToolboxItemCreatorCallback, String).

IToolboxService.AddCreator(ToolboxItemCreatorCallback, String, IDesignerHost)

Описание этого члена см. в описании метода AddCreator(ToolboxItemCreatorCallback, String, IDesignerHost).

IToolboxService.AddLinkedToolboxItem(ToolboxItem, IDesignerHost)

Описание этого члена см. в методе AddLinkedToolboxItem(ToolboxItem, IDesignerHost).

IToolboxService.AddLinkedToolboxItem(ToolboxItem, String, IDesignerHost)

Описание этого члена см. в методе AddLinkedToolboxItem(ToolboxItem, String, IDesignerHost).

IToolboxService.AddToolboxItem(ToolboxItem)

Описание этого члена см. в методе AddToolboxItem(ToolboxItem).

IToolboxService.AddToolboxItem(ToolboxItem, String)

Описание этого члена см. в методе AddToolboxItem(ToolboxItem, String).

IToolboxService.CategoryNames

Описание этого члена см. в свойстве CategoryNames.

IToolboxService.DeserializeToolboxItem(Объект)

Описание этого члена см. в описании метода DeserializeToolboxItem(Object).

IToolboxService.DeserializeToolboxItem(Объект, IDesignerHost)

Описание этого члена см. в описании метода DeserializeToolboxItem(Object, IDesignerHost).

АйТулбоксСервис.GetSelectedToolboxItem()

Описание этого члена см. в методе GetSelectedToolboxItem.

IToolboxService.GetSelectedToolboxItem(IDesignerHost)

Описание этого члена см. в описании метода GetSelectedToolboxItem(IDesignerHost).

IToolboxService.GetToolboxItems()

Получает всю коллекцию элементов панели инструментов из панели инструментов.

IToolboxService.GetToolboxItems(IDesignerHost)

Получает коллекцию элементов панели инструментов, связанных с указанным хостом конструктора, из панели инструментов.

IToolboxService.GetToolboxItems(String)

Получает набор элементов набора инструментов из набора инструментов, соответствующих указанной категории.

АйТулбоксСервис.GetToolboxItems (строка, IDesignerHost)

Получает коллекцию элементов панели инструментов, связанных с указанным хостом и категорией конструктора, из панели инструментов.

IToolboxService.IsSupported(Объект, ICollection)

Получает значение, указывающее, соответствует ли указанный объект, представляющий сериализованный элемент панели инструментов, заданным атрибутам.

АйТулбоксСервис.IsSupported(Объект, IDesignerHost)

Получает значение, указывающее, может ли указанный объект, представляющий сериализованный элемент панели инструментов, использоваться указанным хостом конструктора.

IToolboxService.IsToolboxItem(Объект)

Получает значение, указывающее, является ли указанный объект сериализованным элементом панели инструментов.

IToolboxService.IsToolboxItem(Объект, IDesignerHost)

Получает значение, указывающее, является ли указанный объект сериализованным элементом панели инструментов, с использованием указанного хоста конструктора.

IToolboxService.Обновить()

Обновляет состояние элементов панели инструментов.

IToolboxService.RemoveCreator(String)

Удаляет ранее добавленный создатель элемента панели инструментов указанного формата данных.

IToolboxService.RemoveCreator(String, IDesignerHost)

Удаляет ранее добавленный создатель набора инструментов, связанный с указанным форматом данных и указанным хостом конструктора.

IToolboxService.RemoveToolboxItem(ToolboxItem)

Удаляет указанный элемент панели инструментов из панели инструментов.

IToolboxService.RemoveToolboxItem(ToolboxItem, String)

Удаляет указанный элемент панели инструментов из панели инструментов.

IToolboxService.SelectedCategory

Описание этого члена см. в свойстве SelectedCategory.

IToolboxService.SelectedToolboxItemUsed()

Уведомляет службу набора инструментов об использовании выбранного инструмента.

IToolboxService.SerializeToolboxItem(ToolboxItem)

Получает сериализуемый объект, представляющий указанный элемент панели инструментов.

IToolboxService.SetCursor()

Устанавливает курсор текущего приложения на курсор, представляющий текущий выбранный инструмент.

IToolboxService.SetSelectedToolboxItem(ToolboxItem)

Выбирает указанный элемент панели инструментов.

Добавление аппаратных компонентов Toolbox в чертеж — 2020

Используйте диалоговое окно Toolbox — Hardware для доступа и настройки аппаратных компонентов, предоставляемых Toolbox, и для их вставки в чертежи.

  1. Нажмите «Оборудование». (механический панель инструментов Toolbox) или .
  2. В диалоговом окне слева выберите категорию оборудования (Болты и винты, гайки, штифты или шайбы).
  3. Справа выберите Стандарт.
  4. Выберите тип и размер компонента.
  5. Дополнительно: Задавать Масштаб для отображения детали в Рисунок.
  6. В разделе «Свойства» для Метод создания, выберите компонент Посмотреть:
    • Ближняя сторона
    • Дальняя сторона
    • Вид сбоку1
    • Вид сбоку2
    • Вид сбоку3
    • Вид сбоку4
    • Скрытая сторона вид1
    • Скрытая сторона вид2
    • Скрытая сторона вид3
    • Скрытая сторона вид4

    Доступные виды компонентов зависят от компонента Введите выбранный вами на шаге 4.

    Превью в правый верхний угол диалогового окна позволяет увидеть, как будет выглядеть компонент с текущими свойствами.

  7. Выберите физические свойства, такие как параметр головки, отображение резьбы, или застежка или длина резьбы.

    Категория компонента, например «Болты и винты», определяет варианты свойств.

    Если отображается поток доступен в качестве опции для компонента, предварительный просмотр отражает ваш выбор.

  8. Чтобы выбрать, вставлять ли аппаратный компонент в виде блока а чтобы изменить настройки слоя, нажмите «Настройки». Панель инструментов – Настройки Откроется диалоговое окно с соответствующим экраном «Оборудование» для вставляемого компонента.

    Внесите необходимые изменения в настройки и нажмите OK.

  9. Нажмите «ОК».

    Диалоговое окно закрывается и появляется аппаратный компонент в графической области в перекрестии трекера.

  10. Чтобы вставить аппаратный компонент, выполните одно из следующий:
    • Щелкните в графической области, чтобы найти оборудование.

      Трекер помещает компонент в центр перекрестие.

    • В командном окне в ответ на приглашение Укажите место назначения введите место назначения. координаты и нажмите Enter.
  11. Задайте угол компонента, выполнив одно из следующих действий. следующий:
    • Поверните компонент с помощью трекера и нажмите, когда он позиционируется правильно.
    • В командном окне в ответ на приглашение Указать поворот введите угол компонента и нажмите Войти.
  12. Чтобы добавить дополнительные экземпляры аппаратного компонента, повторите шаги 10 и 11.
  13. Дополнительно: Ты можете изменить метод создания или контрольную точку для компонента, который вы вставка. Toolbox предоставляет следующие параметры:
    • NS — Рядом сторона
    • ФС – Дальний сторона
    • SV1 — вид сбоку 1
    • SV2 — вид сбоку 2
    • SV3 — вид сбоку 3
    • SV4 — вид сбоку 4
    • HSV1 — скрыто вид сбоку1
    • HSV2 — скрыто вид сбоку2
    • HSV3 — скрыто вид сбоку3
    • HSV4 — скрыто вид сбоку4
    • опорная точка – Точка вставки для аппаратного компонента.

    Доступные опции зависят от компонента Введите выбранный вами на шаге 4.

    Выполните одно из следующих действий:

    • Щелкните правой кнопкой мыши, чтобы отобразить все параметры в контекстном меню и выберите параметр.
    • В окне команд введите один из показанных параметров и нажмите «Ввод».
  14. Когда вы добавите столько экземпляров, сколько необходимо, выполните одно из следующий:
    • Чтобы вернуться к панели инструментов – В диалоговом окне «Оборудование» нажмите Enter или пробел.
    • Чтобы закрыть команду, не возвращаясь к диалоговому окну окно, нажмите ESC.

Geauga REALink — интерактивная система справки и обучения

Набор инструментов для рисования

Набор инструментов для рисования предоставляет инструменты для измерения площади и расстояния до объектов в Geauga REALink.

Рисунок 1. Набор инструментов для рисования

Draw
Щелкнув по инструменту Draw, вы сможете добавить пометки на карту.Надписи могут быть самых разных форм или также может быть добавлен текст на карту.
Точка — позволяет добавлять форму точки на карту
Текст — позволяет добавлять текст на карту
Линия — позволяет добавлять на карту форму линии
От руки — позволяет добавлять линия, нарисованная от руки, на карту
Форма, нарисованная от руки — позволяет добавить на карту фигуру, нарисованную от руки
Эллипс — позволяет добавить на карту форму эллипса
Круг — позволяет добавить форму круга на карту
Многоугольник — позволяет добавить на карту форму многоугольника
Прямоугольник — позволяет добавить на карту форму прямоугольника
Редактировать
Щелчок по инструменту редактирования позволяет редактировать ранее добавленную метку, стирать определенную метку или стирать все метки.
Редактировать — Позволяет выбрать определенную разметку и вносить изменения
Стереть — Позволяет выбрать и стереть определенную разметку
Очистить — Позволяет удалить все пометки из окна карты

Далее > Набор инструментов для внешних ссылок

Преобразование между масштабами чертежа — Archtoolbox

Перейти прямо к калькулятору.

Переход от одного масштаба к другому кажется сложной задачей, особенно если вам нужно перейти от архитектурного масштаба к инженерному масштабу. Хитрость заключается в использовании коэффициента масштабирования, описанного в нашей статье «Коэффициенты масштабирования САПР». Масштабный коэффициент используется для сравнения масштабов друг с другом.

Например, если у вас есть чертеж с масштабом 3/16″ = 1′-0″, и вы хотите изменить его на 1″ = 40′-0″, просто сравните два коэффициента масштабирования и при необходимости отрегулируйте:
3 /16″ = 1′-0″ имеет масштабный коэффициент 64
1″ = 40′-0″ имеет масштабный коэффициент 480
Чертеж должен стать меньше, поэтому 64 разделить на 480 = .1333x или 13,33%

Аналогичным образом, если у вас есть чертеж в 1″ = 30′-0″ и вы хотите изменить его на 1/2″ = 1′-0″:
1″ = 30′-0″ имеет Масштабный коэффициент 360
1/2″ = 1′-0″ имеет масштабный коэффициент 24
Чертеж должен стать (намного) больше, поэтому 360 разделить на 24 = 15x или 1500%

Калькулятор преобразования масштаба

Ниже вы найдете простой калькулятор, который поможет вам в этом расчете. Просто выберите масштаб вашего исходного рисунка и выберите масштаб, в котором вы хотели бы видеть рисунок.Калькулятор вернет два значения. Первое значение обеспечивает десятичное изменение. Второе значение указывает процент, который можно ввести в копировальный аппарат: значение больше 100 сделает рисунок больше, а значение меньше 100 сделает рисунок меньше.

Текущий масштаб чертежа: 1/16″ = 1′-0″3/32″ = 1′-0″1/8″ = 1′-0″3/16″ = 1′-0″1/4″ = 1′-0″ 3/8″ = 1′-0″1/2″ = 1′-0″3/4″ = 1′-0″1″ = 1′-0″1 1/2″ = 1′-0″3 “= 1′-0″6″ = 1′-0″12″ = 1′-0″ (полная шкала)1″ = 10′-0″1″ = 20′-0″1” = 30′-0 “1” = 40′-0″1″ = 50′-0″1″ = 60′-0″1″ = 70′-0″1″ = 80′-0″1″ = 90′-0″1 “= 100′-0”

Новый масштаб рисования: 1/16″ = 1′-0″3/32″ = 1′-0″1/8″ = 1′-0″3/16″ = 1′-0″1/4″ = 1′-0″ 3/8″ = 1′-0″1/2″ = 1′-0″3/4″ = 1′-0″1″ = 1′-0″1 1/2″ = 1′-0″3 “= 1′-0″6″ = 1′-0″12″ = 1′-0″ (полная шкала)1″ = 10′-0″1″ = 20′-0″1” = 30′-0 “1” = 40′-0″1″ = 50′-0″1″ = 60′-0″1″ = 70′-0″1″ = 80′-0″1″ = 90′-0″1 “= 100′-0”

Рассчитать

Статья обновлена: 6 июня 2020 г.

Помогите сделать Archtoolbox лучше для всех.Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Набор слайдов для рисования радуги — набор инструментов OT

Этот радужный художественный рисунок поможет детям развить зрительно-моторные навыки копирования изображений и фигур. Когда дети демонстрируют способность копировать фигуры и формы, они приобретают навыки, необходимые для копирования слов, букв и предложений. Эта колода радужных слайдов представляет собой телетерапевтическое занятие, которое помогает развить зрительно-моторные навыки, необходимые для письма от руки.Добавьте эту бесплатную презентацию Google в свои услуги телетерапии по трудотерапии (или домашние программы) и начните развивать навыки зрительно-моторной интеграции.

Искусство рисования радуги

Если вы прокрутите страницу на YouTube, вы найдете множество направленных видеороликов о рисовании, в которых детям рассказывается, «как рисовать радугу»… или как рисовать сотни других изображений, мультфильмов и художественных идей.

Но одна вещь, которую я искал, — это простые формы, которые помогают детям с визуальными моторными навыками, такими как копирование простых и сложных фигур… это УДОВОЛЬСТВИЕ и мотивация.

Вот в чем дело: когда дети копируют фигуры, они развивают так много зрительно-моторных навыков интеграции, которые преобразуются в формирование букв и цифр, копирование предложений и координацию глаз и рук, необходимую для перемещения карандаша так, как он должен двигаться, чтобы буквы и цифры располагаются в строках. Это все связано!

Копирование простых линий и форм является частью навыков, предшествующих письму. Кстати, обязательно захватите эту радугу, предварительно написав строки слайд-колоды Google. Это халява, которую вы захотите для своих детей младшего или более низкого уровня.

И, когда дети переходят к копированию более сложных фигур, рисунков и форм, они развивают более сильные навыки точного движения карандаша, пространственного восприятия, понимания линий и положения в пространстве. Все эти наборы навыков так необходимы для почерка.

Упражнение «Нарисуй радугу»

Дети могут копировать различные основные формы радуги и развивать эти навыки с помощью нашего бесплатного набора слайдов для рисования радуги.

Каждый слайд включает в себя простые или более сложные рисунки радуги, которые заставляют детей копировать формы, что делает это весеннее увлекательное занятие, помогающее развить зрительно-моторные навыки.

Вы можете попросить детей скопировать радугу на бумагу разными способами, чтобы расширить это задание:

  • Попросите детей скопировать фигуру в определенном месте.
  • Попросите детей сложить бумагу в столбцы и ряды. Они могут скопировать форму радуги в каждое место на бумаге.
  • Попросите ребенка скопировать радугу в очень большом размере на доске для сухого стирания или большой меловой доске, чтобы использовать движения всего тела и пересечение средней линии. Воздушное письмо — еще один вариант.
  • Скопируйте формы с помощью различных сенсорных материалов: мела, акварели, краски, радужного письма, письма на наждачной бумаге и т. д.
  • Скопируйте радужную форму по памяти.
  • Скопируйте формы очень маленького размера.
  • Скопируйте бланки в сенсорный лоток для письма. Вот идеи для сенсорных письменных принадлежностей.

Хотите эту радужную визуальную двигательную активность?

Введите свой адрес электронной почты в форму ниже, чтобы получить доступ к этой бесплатной презентации Google.

Мы уважаем вашу конфиденциальность.Отписаться в любое время.

Коллин Бек, OTR/L, эрготерапевт с 20-летним стажем, окончила Университет Питтсбурга в 2000 году. Коллин создала The OT Toolbox, чтобы вдохновлять терапевтов, учителей и родителей простыми и забавными инструментами, помогающими детям развиваться. Как создатель, автор и владелец веб-сайта и его каналов в социальных сетях, Коллин стремится расширить возможности тех, кто обслуживает детей всех уровней и потребностей. Хотите сотрудничать? Отправьте электронное письмо на адрес [email protected]ком.

Патентный набор инструментов | Patents Ink — Услуги по патентным чертежам

ЗАГРУЗКИ

Руководство по патентным чертежам USPTO

Международные патентные организации

Letter: 8,5 дюймов X 11 дюймов / A4: 21 см X 29,7 см Верх 0

29000

Дно 1,0 см

Левый 2,5 см

Право 1,5 см

Получите бесплатные шаблоны поля USPTO и контрольный список чертежей для патентов прямо сейчас!

Патенты Чернила Услуги по патентным чертежам и Патентные иллюстрации.

Мы предоставляем юридическим фирмам и корпорациям выдающиеся услуги оформления патентов и иллюстрации патентов.

Наши услуги по патентным чертежам и патентным иллюстрациям являются лучшими в стране.

Патентные чертежи на дизайн – Патентные чертежи на полезность – Графики / диаграммы Патентные чертежи – Патентные чертежи на программное обеспечение – Электрические патентные чертежи – Патентные чертежи на программное обеспечение – Химические патентные чертежи. Все виды патентных рисунков, какие только можно вообразить.

Если вы ищете услугу оформления патента – услугу иллюстрации патента, вы обратились по адресу.

Патентные чернила Услуги по патентным чертежам и патентным иллюстрациям.

Мы предоставляем юридическим фирмам и корпорациям выдающиеся услуги оформления патентов и иллюстрации патентов.

Наши услуги по патентным чертежам и патентным иллюстрациям являются лучшими в стране.

Патентные чертежи на дизайн – Патентные чертежи на полезность – Графики / диаграммы Патентные чертежи – Патентные чертежи на программное обеспечение – Электрические патентные чертежи – Патентные чертежи на программное обеспечение – Химические патентные чертежи.Все виды патентных рисунков, какие только можно вообразить.

Если вы ищете услугу оформления патента – услугу иллюстрации патента, вы обратились по адресу.

В США заявитель на патент по закону обязан предоставить патентный чертеж изобретения всякий раз, когда характер дела требует чертежа для понимания изобретения. Этот патентный чертеж должен быть подан вместе с заявкой. Это включает в себя практически все изобретения, кроме составов веществ или процессов, но чертеж также может быть полезен в случае многих процессов.



Патентный чертеж должен отображать все особенности изобретения, указанные в формуле изобретения, и согласно правилам патентного ведомства США должен быть представлен в определенной форме. Ведомство США по патентам и товарным знакам (ВПТЗ США) указывает размер листа, на котором сделан чертеж, тип бумаги, поля и другие сведения, относящиеся к созданию чертежа. Причина подробного описания стандартов заключается в том, что патентные чертежи печатаются и публикуются в едином стиле при выдаче патента, и чертежи также должны быть такими, чтобы их могли легко понять лица, использующие патентные описания.

В поле зрения чертежа не допускаются имена или другая идентификация, и ожидается, что заявители будут использовать пространство над отверстиями и между ними для идентификации каждого листа чертежей. Эта идентификация может состоять из имени поверенного и номера досье или имени изобретателя и номера заявки и может включать номер листа и общее количество поданных листов (например, «лист 2 из 4»). Следующее правило, воспроизведенное из раздела 37 Свода федеральных правил, относится к стандартам для чертежей.



ИСТОРИЯ ПАТЕНТНЫХ ЧЕРТЕЖЕЙ

С 1790 по 1880 год в США требовались патентные модели. Патентная модель представляла собой созданную с нуля миниатюрную модель размером не более 12 дюймов на 12 дюймов на 12 дюймов, примерно 30 на 30 на 30 см, которая показывала, как работает изобретение. Некоторые изобретатели все еще охотно представляли модели на рубеже двадцатого века. В некоторых случаях изобретатель может по-прежнему хотеть представить «рабочую модель» в качестве доказательства, подтверждающего фактическое сведение к практике в ходе разбирательства о вмешательстве.В некоторых юрисдикциях патентные модели оставались вспомогательным средством для демонстрации действия изобретения. В приложениях, связанных с генетикой, могут потребоваться образцы генетического материала или последовательности ДНК.

Патентный закон США был пересмотрен в 1793 году. В нем говорилось, что уполномоченный ВПТЗ США может запросить дополнительную информацию, чертежи или диаграммы, если описание неясно. К тому времени количество выданных патентов выросло примерно до 20 в год, и временная нагрузка на государственного секретаря считалась слишком обременительной.Патентные заявки больше не рассматривались. Патенты выдавались просто путем представления письменного описания изобретения, модели изобретения, если это необходимо, и уплаты пошлины в размере 30 долларов США тогда, а теперь 1000 долларов США в долларах США 2006 года.



Рисунки и фотографии

В заявках на патенты на полезные и промышленные образцы рисунки могут быть выполнены черными чернилами или цветными. Обычно требуются черно-белые рисунки. В редких случаях цветные рисунки могут быть необходимы в качестве единственного практического средства, с помощью которого можно раскрыть предмет, который предполагается запатентовать в заявке на патент на полезную модель или промышленный образец, или предмет государственной регистрации изобретения.

 Черно-белые фотографии обычно не допускаются в заявках на патенты на полезные и промышленные образцы, если только они не являются единственным возможным средством иллюстрации заявленного изобретения. Например, фотографии гелей для электрофореза, блоты, авторадиограммы, клеточные культуры, поперечные срезы гистологических тканей, изображения животных, растений, изображения in vivo и т. д. Цветные фотографии могут быть приняты в заявках на патенты на полезные и промышленные образцы, если условия для принятия цветных рисунков и черных и белые фотографии были удовлетворены.

Особенности

Патентные элементы чертежа могут содержать следующие элементы:

Идентификация чертежей: включает название изобретения, имя изобретателя и номер заявки и т. д.

Графические формы на чертежах. Химические или математические формулы, таблицы и кривые могут быть представлены в виде рисунков, и на них распространяются те же требования, что и на чертежи. Каждая химическая или математическая формула должна быть обозначена как отдельная цифра, при необходимости с использованием квадратных скобок, чтобы показать, что информация правильно объединена.

Тип бумаги: обычно гибкая, прочная, белая, гладкая, матовая (неблестящая) и прочная.

Размер бумаги: должен быть того же размера, что и формат DIN A4 (8 1/2 на 11 дюймов).

просмотров. Чертеж должен содержать столько видов, сколько необходимо для демонстрации изобретения. Виды могут быть в плане, фасаде, разрезе или в перспективе.

Расположение видов: Все виды на одном листе в одном направлении.

Просмотр первой страницы

Масштаб: достаточно большой, чтобы показать механизм

Затенение: помогает понять изобретение, используемое для обозначения поверхности или формы сферических, цилиндрических и конических элементов объекта.

Символы: Графические символы чертежа могут использоваться для обычных элементов, когда это уместно.

Легенды: должны содержать как можно меньше слов.

Цифры, буквы и ссылочные символы.

Выносные строки: между ссылочными символами и деталями, на которые ссылаются, и

Стрелки: на концах строк, при условии, что их значение прояснено.

Международные форматы чертежей: Требования к формату различаются в зависимости от страны, в которой подается патент.Обратитесь в местные патентные ведомства за требованиями к формату.

Патентный чертеж может дополнительно содержать нумерацию листов чертежей, нумерацию видов, уведомление об авторских правах, защитные метки, исправления (устойчивые и постоянные), отсутствие отверстий и указание типа чертежа.

просмотров

Виды на чертеже могут быть видами в плане, фасадом, разрезом или видом в перспективе:

Виды в разобранном виде: допустимы виды с отдельными частями, заключенными в скобки, чтобы показать взаимосвязь или порядок сборки различных частей.

Частичные виды: вид большой машины или устройства в целом может быть разбит на частичные виды на одном листе или расширен на несколько листов, если не теряется легкость понимания вида.

Виды в разрезе: Плоскость, по которой берется вид в разрезе, должна быть указана на виде, из которого сечение вырезается пунктирной линией.

Альтернативная позиция: перемещенная позиция может быть показана пунктирной линией, наложенной на подходящий вид, если это можно сделать без скопления людей; в противном случае для этой цели необходимо использовать отдельный вид, и

Модифицированные формы.Измененные формы конструкции должны быть показаны на отдельных видах.

1.84 Стандарты для патентных чертежей.

Файл патента или заявки содержит хотя бы один рисунок, выполненный в цвете. Копии публикации этого патента или патентной заявки с цветным(и) рисунком(ами) будут предоставлены Ведомством по запросу и за уплату необходимой пошлины.

  • (б) Фотографии.

    • (1) Черный и белый.Фотографии, включая фотокопии фотографий, обычно не допускаются в заявках на патенты на полезные и промышленные образцы. Однако Ведомство будет принимать фотографии в заявках на патенты на полезные и промышленные образцы, если фотографии являются единственным практически применимым средством иллюстрации заявленного изобретения. Например, фотографии или микрофотографии: гелей для электрофореза, блотов (например, иммунологических, вестерн, саузерн и нозерн), авторадиограмм, клеточных культур (окрашенных и неокрашенных), гистологических поперечных срезов тканей (окрашенных и неокрашенных), животных, растений, в Визуализация в естественных условиях, пластины для тонкослойной хроматографии, кристаллические структуры и, в заявке на патент на промышленный образец, декоративные эффекты являются приемлемыми.Если предмет заявки допускает иллюстрацию рисунком, эксперт может потребовать рисунок вместо фотографии. Фотографии должны быть достаточного качества, чтобы все детали на фотографиях можно было воспроизвести в печатном патенте.

    • (2) Цветные фотографии. Цветные фотографии будут приниматься в заявках на патенты на полезные и промышленные образцы, если соблюдены условия для принятия цветных патентных рисунков и черно-белых фотографий.См. параграфы (а)(2) и (b)(1) данного раздела.

  • (c) Идентификация патентных чертежей. Должны быть предоставлены идентификационные признаки, которые, если они предусмотрены, должны включать название изобретения, имя изобретателя и номер заявки или номер в реестре (если есть), если номер заявки не был присвоен заявке. Если эта информация предоставлена, она должна быть помещена на лицевой стороне каждого листа в пределах верхнего поля. Каждый чертежный лист, представленный после даты подачи заявки, должен быть обозначен как «Заменяющий лист» или «Новый лист» в соответствии с § 1.121(д) . Если подается размеченная копия любого исправленного чертежа, включая аннотации, указывающие на внесенные изменения, такая размеченная копия должна быть четко помечена как «Аннотированный лист» в соответствии с § 1.121(d)(1) .

  • (d) Графические формы в патентных чертежах. Химические или математические формулы, таблицы и кривые могут быть представлены в виде патентных чертежей, и на них распространяются те же требования, что и на патентные чертежи. Каждая химическая или математическая формула должна быть обозначена как отдельная цифра, при необходимости с использованием квадратных скобок, чтобы показать, что информация правильно объединена.Каждая группа сигналов должна быть представлена ​​в виде одной фигуры с использованием общей вертикальной оси с временем, проходящим по горизонтальной оси. Каждая отдельная форма сигнала, обсуждаемая в спецификации, должна обозначаться отдельным буквенным обозначением рядом с вертикальной осью.

  • (e) Тип бумаги. Патентные чертежи, представляемые в Ведомство, должны быть выполнены на бумаге, которая должна быть гибкой, прочной, белой, гладкой, неблестящей и долговечной. Все листы не должны иметь трещин, складок и складок.Для рисунка может использоваться только одна сторона листа. На каждом листе не должно быть подчисток, а также изменений, надписей и вставок. Фотографии должны быть проявлены на бумаге, отвечающей требованиям к размеру листа пункта (f) этого раздела и требованиям к полям пункта (g) этого раздела. См. параграф (b) этого раздела для других требований к фотографиям.

  • (f) Формат бумаги. Все листы чертежей в приложении должны быть одного размера.Одна из более коротких сторон листа считается его вершиной. Размер листов, на которых выполняются патентные чертежи, должен быть:

    • (1) 21,0 см. на 29,7 см. (размер DIN A4) или

    • (2) 21,6 см. на 27,9 см. (8 1/2 на 11 дюймов).

  • (ж) Поля. Листы не должны иметь рамок вокруг прицела (т. е. используемой поверхности), но должны иметь целевые точки сканирования (т. е. перекрестия), напечатанные на двух углах полей катеркорнера.Каждый лист должен иметь верхнее поле не менее 2,5 см. (1 дюйм), левое поле не менее 2,5 см. (1 дюйм), правое поле не менее 1,5 см. (5/8 дюйма) и нижним полем не менее 1,0 см. (3/8 дюйма), тем самым оставляя прицел не более 17,0 см. на 26,2 см. на 21,0 см. на 29,7 см. (формат DIN A4) чертежные листы и прицел не более 17,6 см. на 24,4 см. (6 15/16 на 9 5/8 дюймов) на 21,6 см. на 27,9 см. (8 1/2 на 11 дюймов) чертежные листы.

  • (ч) Просмотры.Патентный чертеж должен содержать столько видов, сколько необходимо для демонстрации изобретения. Виды могут быть в плане, фасаде, разрезе или в перспективе. Можно также использовать подробные виды частей элементов в более крупном масштабе, если это необходимо. Все виды чертежа должны быть сгруппированы и расположены на листе (листах) без потери места, предпочтительно в вертикальном положении, четко отделены друг от друга и не должны включаться в листы, содержащие спецификации, формулы изобретения или рефераты. Виды не должны быть соединены линиями проекций и не должны содержать осевых линий.Формы электрических сигналов могут быть соединены пунктирными линиями, чтобы показать относительную синхронизацию форм сигналов.

    • (1) Представления в разобранном виде. Допускаются виды в разобранном виде с разделенными частями, заключенными в скобки, чтобы показать взаимосвязь или порядок сборки различных частей. Когда разнесенный вид показан на рисунке, который находится на том же листе, что и другой рисунок, разнесенный вид должен быть заключен в скобки.

    • (2) Частичные виды. При необходимости вид большой машины или устройства в целом может быть разбит на частичные виды на одном листе или расширен на несколько листов, если не теряется легкость понимания вида.Частичные виды, нарисованные на отдельных листах, всегда должны быть связаны краем к краю, чтобы ни один частичный вид не содержал части другого частичного вида. Должен быть включен вид в меньшем масштабе, показывающий целое, образованное частичными видами, и с указанием положения показанных частей. Когда часть вида увеличивается в целях увеличения, вид и увеличенный вид должны быть помечены как отдельные виды.

      • (i) Если виды на двух или более листах образуют, по сути, один полный вид, виды на нескольких листах должны быть расположены таким образом, чтобы полная фигура могла быть собрана без сокрытия какой-либо части любого из видов, появляющихся на листе. различные листы.

      • (ii) Очень длинный вид может быть разделен на несколько частей, расположенных одна над другой на одном листе. Однако взаимосвязь между различными частями должна быть ясной и однозначной.

    • (3) Разрезы. Плоскость, по которой снят разрез, должна быть указана на виде, от которого разрез отсекается пунктирной линией. Концы пунктирной линии должны быть обозначены арабскими или римскими цифрами, соответствующими номеру вида в разрезе, и должны быть снабжены стрелками, указывающими направление взгляда.Штриховка должна использоваться для обозначения частей сечения объекта и должна быть выполнена с помощью равномерно расположенных наклонных параллельных линий, отстоящих друг от друга на достаточное расстояние, чтобы линии можно было легко различить. Штриховка не должна мешать четкому чтению ссылочных знаков и выносных линий. Если невозможно разместить ссылочные символы за пределами заштрихованной области, штриховка может быть прервана везде, где вставлены ссылочные символы. Штриховка должна быть под существенным углом к ​​окружающим осям или основным линиям, предпочтительно под углом 45°.Поперечное сечение должно быть установлено и нарисовано, чтобы показать все материалы, как они показаны на виде, из которого было взято поперечное сечение. Детали в поперечном сечении должны показывать надлежащий материал (материалы) путем штриховки равномерно расположенными параллельными косыми штрихами, причем расстояние между штрихами выбирается на основе общей площади, подлежащей штриховке. Различные части поперечного сечения одного и того же предмета должны быть заштрихованы одинаковым образом и должны точно и графически указывать характер материала (материалов), изображенного на поперечном сечении.Штриховка рядом стоящих разных элементов должна быть выполнена под другим углом. В случае больших площадей штриховка может быть ограничена окантовкой, проведенной вокруг всей внутренней части контура области, подлежащей штриховке. Различные типы штриховки должны иметь разные общепринятые значения в отношении природы материала, видимого в поперечном сечении.

    • (4) Альтернативное положение. Перемещенное положение может быть показано пунктирной линией, наложенной на подходящий вид, если это можно сделать без скопления людей; в противном случае для этой цели необходимо использовать отдельный вид.

    • (5) Модифицированные формы. Измененные формы конструкции должны быть показаны на отдельных видах.

  • (i) Расположение видов . Один вид не должен располагаться над другим или в пределах контура другого. Все виды на одном листе должны располагаться в одном направлении и, по возможности, стоять так, чтобы их можно было прочитать, удерживая лист в вертикальном положении. Если для наиболее четкой иллюстрации изобретения необходимы виды, превышающие ширину листа, лист можно повернуть на бок так, чтобы верхняя часть листа с соответствующим верхним полем, используемым в качестве пространства для заголовка, находилась на правая сторона.Слова должны располагаться горизонтально слева направо, когда страница расположена вертикально или перевернута так, что верхняя часть становится правой стороной, за исключением графиков, использующих стандартное научное соглашение для обозначения оси абсцисс (X) и оси. ординат (Y).

  • (j) Вид на первую страницу. Чертеж должен содержать столько видов, сколько необходимо для демонстрации изобретения. Один из видов должен быть пригоден для размещения на титульном листе публикации патентной заявки и патента в качестве иллюстрации изобретения.Виды не должны быть соединены линиями проекций и не должны содержать осевых линий. Заявитель может предложить один вид (по номеру рисунка) для размещения на первой странице публикации патентной заявки и патента.

  • (к) Шкала. Масштаб, в котором выполнен чертеж, должен быть достаточно большим, чтобы показать механизм без скученности, когда рисунок уменьшен в размере до двух третей в репродукции. Такие обозначения, как «фактический размер» или «масштаб 1/2» на патентных чертежах не допускаются, поскольку они теряют свое значение при воспроизведении в другом формате.

  • (l) Характер линий, цифр и букв. Все патентные чертежи должны быть выполнены с использованием процесса, обеспечивающего удовлетворительные репродукционные характеристики. Каждая линия, цифра и буква должны быть прочными, четкими, черными (за исключением цветных патентных рисунков), достаточно плотными и темными, одинаково толстыми и четкими. Вес всех линий и букв должен быть достаточно большим, чтобы обеспечить адекватное воспроизведение. Это требование относится ко всем линиям, даже самым тонким, к штриховке и к линиям, представляющим поверхности разреза на видах в разрезе.Линии и штрихи разной толщины могут использоваться на одном и том же чертеже, если разная толщина имеет разное значение.

  • (м) Затенение. Использование штриховки на изображениях приветствуется, если это помогает понять изобретение и не ухудшает разборчивость. Затенение используется для обозначения поверхности или формы сферических, цилиндрических и конических элементов объекта. Плоские части также могут быть слегка затемнены. Такая штриховка предпочтительна для частей, показанных в перспективе, но не для поперечных сечений.См. параграф (h)(3) этого раздела. Предпочтение отдается штриховке с интервалами. Эти линии должны быть тонкими, их должно быть как можно меньше, и они должны контрастировать с остальными патентными чертежами. Вместо затенения можно использовать жирные линии на затененной стороне объектов, за исключением случаев, когда они накладываются друг на друга или скрывают контрольные символы. Свет должен исходить из верхнего левого угла под углом 45°. Очертания поверхности предпочтительно должны быть показаны соответствующей штриховкой. Области сплошного черного затенения не допускаются, за исключением случаев, когда они используются для представления гистограмм или цвета.

  • (н) Символы. Графические символы чертежа могут использоваться для обычных элементов, когда это уместно. Элементы, для которых используются такие символы и маркированные представления, должны быть надлежащим образом идентифицированы в спецификации. Известные устройства должны быть проиллюстрированы символами, которые имеют общепризнанное общепринятое значение и являются общепринятыми в данной области техники. Другие символы, которые не являются общепризнанными, могут использоваться при условии одобрения Ведомством, если их нельзя спутать с существующими общепринятыми символами и если они легко идентифицируемы.

  • (о) Легенды. Подходящие описательные надписи могут использоваться при условии одобрения Ведомством или могут потребоваться эксперту, когда это необходимо для понимания чертежа. Они должны содержать как можно меньше слов.

  • (p) Цифры, буквы и ссылочные символы.

    • (1) Ссылочные символы (цифры предпочтительнее), номера листов и номера видов должны быть простыми и разборчивыми, и их нельзя использовать вместе с квадратными скобками или кавычками или заключать в контуры, например.г., в окружении. Они должны быть ориентированы в том же направлении, что и вид, чтобы избежать поворота листа. Справочные символы должны быть расположены так, чтобы следовать профилю изображаемого объекта.

    • (2) Для букв должен использоваться английский алфавит, за исключением случаев, когда обычно используется другой алфавит, например, греческий алфавит для обозначения углов, длин волн и математических формул.

    • (3) Размеры цифр, букв и ссылочных знаков должны быть не менее .32 см. (1/8 дюйма) в высоту. Их не следует размещать на чертеже так, чтобы мешать его восприятию. Поэтому они не должны пересекаться или смешиваться с линиями. Их нельзя размещать на заштрихованных или заштрихованных поверхностях. При необходимости, например, при указании поверхности или поперечного сечения, ссылочный символ может быть подчеркнут, а пробел может быть оставлен в штриховке или штриховке, где появляется символ, чтобы он казался отчетливым.

    • (4) Одна и та же часть изобретения, появляющаяся более чем на одном виде чертежа, должна всегда обозначаться одним и тем же ссылочным номером, и один и тот же ссылочный знак никогда не должен использоваться для обозначения разных частей.

    • (5) Ссылочные позиции, не упомянутые в описании, не должны появляться на патентных чертежах. Ссылочные позиции, упомянутые в описании, должны присутствовать на патентных чертежах.

  • (q) Выводные линии. Ведущие линии — это линии между ссылочными символами и деталями, на которые они ссылаются. Такие линии могут быть прямыми или изогнутыми и должны быть как можно короче. Они должны возникать в непосредственной близости от опорного символа и распространяться на указанный признак.Ведущие линии не должны пересекаться друг с другом. Выводные линии необходимы для каждого ссылочного знака, за исключением тех, которые указывают поверхность или поперечное сечение, на котором они размещены. Такой справочный символ должен быть подчеркнут, чтобы было ясно, что выносная линия не была пропущена по ошибке. Выводные линии должны быть выполнены так же, как и линии на чертеже. См. параграф (l) этого раздела.

  • (р) Стрелки. Стрелки могут быть использованы на концах строк при условии, что их значение ясно, как показано ниже:

    • (1) Отдельно стоящая стрелка на ведущей линии, указывающая на всю секцию, на которую она указывает;

    • (2) На ведущей линии стрелка, касающаяся линии, чтобы указать поверхность, показанную линией, смотрящей в направлении стрелки; или

    • (3) Чтобы показать направление движения.

  • (s) Уведомление об авторских правах или маске. Уведомление об авторском праве или маске может появиться на чертеже, но оно должно быть размещено в поле зрения рисунка непосредственно под цифрой, представляющей авторское право или рабочий материал маски, и должно быть ограничено буквами размером 0,32 см. до 0,64 см. (от 1/8 до 1/4 дюйма) в высоту. Содержание уведомления должно быть ограничено только теми элементами, которые предусмотрены законом. Например, «©1983 John Doe» (17 U.S.C. 401) и «*M* John Doe» (17 U.S.C. 909) будет должным образом ограниченным и, в соответствии с действующим законодательством, юридически достаточными уведомлениями об авторских правах и масках соответственно. Включение уведомления об авторских правах или маске разрешено только в том случае, если язык авторизации, указанный в § 1.71(e), включен в начало (предпочтительно в первый абзац) спецификации.

  • (т) Нумерация листов патентных чертежей. Листы патентных чертежей должны быть пронумерованы последовательными арабскими цифрами, начиная с 1, в пределах прицела, как это определено в пункте (g) настоящего раздела.Эти номера, если они есть, должны быть помещены в середине верхней части листа, но не на полях. Цифры могут быть размещены с правой стороны, если рисунок проходит слишком близко к середине верхнего края используемой поверхности. Нумерация листов чертежей должна быть четкой и иметь больший размер, чем цифры, используемые в качестве ссылочных знаков, во избежание путаницы. Номер каждого листа должен быть показан двумя арабскими цифрами, расположенными по обе стороны от косой линии, причем первая — это номер листа, а вторая — общее количество листов патентных чертежей, без какой-либо другой маркировки.

  • (u) Нумерация видов.

    • (1) Различные виды должны быть пронумерованы последовательными арабскими цифрами, начиная с 1, независимо от нумерации листов и, если возможно, в том порядке, в котором они расположены на листе(ах) чертежа. Частичные виды, предназначенные для формирования одного полного вида на одном или нескольких листах, должны обозначаться одним и тем же номером, за которым следует заглавная буква. Номерам видов должна предшествовать аббревиатура «FIG». Если в заявке для иллюстрации заявленного изобретения используется только один вид, он не должен быть пронумерован, а аббревиатура «ФИГ.” не должно появляться.

    • (2) Цифры и буквы, обозначающие виды, должны быть простыми и четкими и не должны использоваться вместе со скобками, кружками или кавычками. Номера видов должны быть больше, чем числа, используемые для ссылочных символов.

  • (v) Защитная маркировка . Разрешенные защитные знаки могут быть размещены на патентных чертежах при условии, что они находятся вне поля зрения, предпочтительно по центру верхнего поля.

  • (н) Исправления.Любые исправления в патентных чертежах, представляемых в Ведомство, должны быть долговечными и постоянными.

  • (х) Отверстия. Заявитель не должен делать отверстий в чертежных листах.

ПАТЕНТ НА ​​ДИЗАЙН ПАТЕНТНЫЕ ЧЕРТЕЖИ

Образец состоит из визуальных декоративных характеристик, воплощенных в промышленном изделии или примененных к нему. Поскольку промышленный образец проявляется во внешнем виде, предмет заявки на патент на промышленный образец может относиться к конфигурации или форме изделия, к поверхностному орнаменту, нанесенному на изделие, или к комбинации конфигурации и поверхностного орнамента.Рисунок орнамента поверхности неотделим от изделия, на которое он нанесен, и не может существовать сам по себе. Это должен быть определенный рисунок поверхностного орнамента, нанесенный на изделие.



При выполнении своих обязанностей, связанных с патентами, Ведомство США по патентам и товарным знакам (ВПТЗ США или Ведомство) рассматривает заявки и выдает патенты на изобретения, когда заявители имеют право на них. Патентный закон предусматривает выдачу патентов на промышленные образцы любому лицу, которое изобрело любой новый, оригинальный и декоративный дизайн промышленного изделия.Патент на промышленный образец защищает только внешний вид изделия, а не конструктивные или утилитарные свойства.



Типы конструкций и модифицированные формы

Орнамент может быть воплощен во всем изделии или только в его части, либо может быть орнаментом, нанесенным на изделие. Если дизайн направлен только на украшение поверхности, он должен быть показан примененным к изделию на патентных чертежах, а изделие должно быть показано пунктирными линиями, так как оно не является частью заявленного дизайна.

Заявка на патент на промышленный образец может содержать только одну формулу (37 CFR § 1.153). Образцы, которые являются независимыми и отличными друг от друга, должны быть поданы в отдельных заявках, поскольку они не могут быть подкреплены одной формулой изобретения. Образцы являются независимыми, если нет очевидной связи между двумя или более изделиями. Например, очки и дверная ручка являются самостоятельными статьями и должны быть заявлены в отдельных приложениях. Образцы считаются отличными, если они имеют разные формы и внешний вид, даже если они являются связанными изделиями.Например, две вазы с разным орнаментом поверхности, создающим различный внешний вид, должны быть заявлены в отдельных заявках. Однако в одной заявке могут быть поданы измененные формы или варианты воплощения одной дизайнерской концепции. Например, вазы с минимальными различиями в конфигурации могут рассматриваться как единая дизайнерская концепция, и оба варианта могут быть включены в одно приложение.



Разница между патентами на дизайн и изобретения

В общих чертах, «патент на полезную модель» защищает способ использования и работы изделия (35 U.SC 101), в то время как «патент на промышленный образец» защищает внешний вид изделия (35 U.S.C. 171). Патенты на дизайн и полезность могут быть получены на предмет, если изобретение основано как на его полезности, так и на декоративном внешнем виде. В то время как патенты на полезность и промышленный образец обеспечивают юридически раздельную охрану, полезность и декоративность предмета нелегко отделить друг от друга. Изделия производства могут обладать как функциональными, так и декоративными свойствами.



Ненадлежащий объект для патентов на промышленные образцы

Дизайн промышленного изделия, который продиктован в первую очередь функцией изделия, не имеет декоративности и не является надлежащим предметом закона в соответствии со статьей 35 U.S.C. 171. В частности, если на момент создания образца у изделия не было уникальной или отличительной формы или внешнего вида, не продиктованного выполняемой им функцией, образец не имеет декоративности и не является надлежащим предметом. Кроме того, 35 U.S.C. 171 требует, чтобы дизайн, подлежащий патентованию, был «оригинальным». Очевидно, что дизайн, имитирующий хорошо известный или встречающийся в природе объект или человека, не является оригинальным, как того требует закон. Кроме того, объект, который может быть сочтен оскорбительным для любой расы, религии, пола, этнической группы или национальности, не является подходящим объектом для заявки на патент на промышленный образец (35 U.SC 171 и 37 CFR § 1.3).



Элементы заявки на патент на промышленный образец

Элементы заявки на патент на промышленный образец должны включать следующее:

(1) Преамбула с указанием имени заявителя, названия промышленного образца и краткого описания характера и предполагаемого использования изделия, в котором воплощен промышленный образец;

(2) Перекрестная ссылка на связанные приложения (если они не включены в лист данных приложения).

(3) Заявление об исследованиях и разработках, спонсируемых государством.

(4) Описание рисунка(ов) чертежа;

(5) Описание функции;

(6) Одиночная претензия;

(7) Патентные чертежи или фотографии;

(8) Исполненная присяга или декларация.



Патентные чертежи или черно-белые фотографии

Раскрытие чертежа является наиболее важным элементом приложения. Каждая заявка на патент на промышленный образец должна включать рисунок или черно-белую фотографию заявленного промышленного образца.Поскольку рисунок или фотография представляют собой полное визуальное раскрытие формулы изобретения, крайне важно, чтобы рисунок или фотография были четкими и полными, чтобы не оставалось никаких предположений относительно дизайна, который предполагается запатентовать. Чертеж или фотография проекта должны соответствовать требованиям раскрытия информации 35 U.S.C. 112, первый абзац. Чтобы соответствовать требованиям 35 U.S.C. 112 патентные чертежи или фотографии должны содержать достаточное количество изображений, чтобы полностью раскрыть внешний вид заявленного дизайна.



Патентные чертежи обычно должны быть выполнены черными чернилами на белой бумаге. Черно-белые фотографии вместо патентных рисунков разрешены в соответствии с требованиями 37 CFR §1.84(b)(1) и §1.152. Заявитель должен обратиться к этим правилам, включенным в конце этого руководства. Эти правила подробно излагают требования к надлежащим патентным чертежам в заявке на патент на промышленный образец.



Черно-белые фотографии, представленные на фотобумаге двойной плотности, должны иметь номер рисунка, проставленный на лицевой стороне фотографии.Фотографии, размещенные на доске Bristol, могут иметь номер цифры, показанный черными чернилами на доске Bristol рядом с соответствующей фотографией.



Черно-белые фотографии и патентные рисунки тушью не должны объединяться при официальном представлении визуального раскрытия заявленного дизайна в одной заявке. Включение как фотографий, так и патентных рисунков, выполненных тушью, в заявку на промышленный образец может привести к высокой вероятности несоответствия между соответствующими элементами на патентных рисунках, выполненных тушью, по сравнению с фотографиями.Фотографии, представляемые вместо патентных рисунков тушью, не должны раскрывать структуру окружающей среды, но должны быть ограничены самим заявленным дизайном.



Цветные патентные рисунки или цветные фотографии

Ведомство будет принимать цветные патентные рисунки или фотографии в заявках на патент на промышленный образец только после удовлетворения петиции, поданной в соответствии с 37 CFR §1.84(a)(2), объясняющей, почему необходимы цветные патентные чертежи или фотографии. Любая такая петиция должна включать плату, указанную в 37 CFR § 1.17(h), три комплекта цветных патентных чертежей или фотографий, а спецификация должна содержать следующую формулировку перед описанием патентных чертежей:

«Файл патента или заявки содержит как минимум один рисунок, выполненный в цвете. Копии публикации этого патента или заявки на патент с цветным рисунком(ами) будут предоставлены Ведомством по запросу и уплате необходимой пошлины».



Если цветные фотографии представлены в качестве неофициальных патентных рисунков и заявитель не считает, что цвет является частью заявленного дизайна, в спецификацию следует добавить заявление об отказе от ответственности следующего содержания: «Цвет, показанный на заявленном образце, не является его частью.” Цвет будет считаться неотъемлемой частью раскрытого и заявленного дизайна при отсутствии отказа от ответственности, поданного вместе с исходной заявкой. Отказ от ответственности может использоваться только при подаче цветных фотографий в качестве неофициальных патентных чертежей, поскольку 37 CFR §1.152 требует, чтобы раскрытие на официальных фотографиях ограничиваться дизайном заявленного изделия.



Просмотры

Патентные чертежи или фотографии должны содержать достаточное количество изображений, чтобы полностью раскрыть внешний вид заявляемой конструкции, т.е.д., спереди, сзади, справа и слева, сверху и снизу. Хотя это и не требуется, рекомендуется представлять виды в перспективе, чтобы четко показать внешний вид и форму трехмерных рисунков. Если представлен вид в перспективе, показанные поверхности обычно не требуется иллюстрировать в других видах, если эти поверхности ясно поняты и полностью раскрыты в перспективе.



Виды, которые являются просто дубликатами других видов проекта или являются просто плоскими и не содержат декоративных элементов, могут быть исключены из чертежа, если спецификация ясно указывает на это.Например, если левая и правая стороны чертежа идентичны или являются зеркальным отражением, должен быть представлен вид одной стороны, а в описании чертежа должно быть указано, что другая сторона идентична или является зеркальным отображением. Если нижняя часть рисунка плоская, вид нижней части может быть опущен, если в описании фигурки указано, что нижняя часть плоская и не имеет орнамента. Термин «неорнаментированный» не следует использовать для описания видимых поверхностей, имеющих явно неплоскую структуру.В некоторых случаях претензия может быть адресована всему изделию, но поскольку все стороны изделия могут быть не видны при обычном использовании, раскрывать их необязательно. Вид в разрезе, который более четко выделяет элементы конструкции, допускается, однако вид в разрезе, демонстрирующий функциональные особенности или внутреннюю структуру, не являющуюся частью заявленной конструкции, не требуется и не допускается.



Затенение поверхности

Чертеж должен быть снабжен соответствующей штриховкой поверхности, которая четко показывает характер и контур всех поверхностей любых трехмерных аспектов дизайна.Затенение поверхности также необходимо, чтобы различать любые открытые и сплошные области дизайна. Затенение сплошной черной поверхностью не допускается, за исключением случаев, когда оно используется для представления черного цвета, а также цветового контраста. Отсутствие надлежащего затенения поверхности на чертеже в том виде, в каком он подан, может сделать форму и контур рисунка недействительными в соответствии с 35 U.S.C. 112, первый абзац. Кроме того, если форма рисунка не очевидна из раскрытия в том виде, в котором оно было подано, добавление затенения поверхности после подачи на файл может рассматриваться как новый вопрос.Новым является все, что добавлено к формуле изобретения, патентным чертежам или спецификации или из них, что не было ни показано, ни предложено в исходной заявке (см. 35 U.S.C. 132 и 37 CFR § 1.121 в конце этого руководства).



Пунктирные линии

Пунктирная линия предназначена только для иллюстративных целей и не является частью заявленной конструкции. Структура, не являющаяся частью заявляемой конструкции, но необходимая для отображения среды, в которой используется конструкция, может быть изображена на чертеже пунктирными линиями.Это включает в себя любую часть изделия, в которой воплощен или применен дизайн, который не считается частью заявленного дизайна. Если формула направлена ​​только на украшение поверхности изделия, то изделие, в котором оно выполнено, должно быть показано прерывистыми линиями.



Как правило, при использовании прерывистых линий они не должны нарушать или пересекать изображение заявленного дизайна и не должны быть тяжелее, чем линии, используемые для изображения заявленного дизайна.В тех случаях, когда прерывистая линия, показывающая структуру окружающей среды, обязательно должна пересекать изображение заявленного образца или нарушать его и мешать четкому пониманию образца, такая иллюстрация должна быть включена в качестве отдельного рисунка в дополнение к другим рисункам, которые полностью раскрывают объект. дело в дизайне.

ВОИС Патентные чертежи [R-08.2017]

РСТ, статья 7

Патентные чертежи

  • (1) С учетом положений параграфа (2)(ii), патентные чертежи требуются, когда они необходимы для понимания изобретения.

  • (2) Если, хотя это и не является необходимым для понимания изобретения, сущность изобретения допускает иллюстрацию патентными чертежами:

    • (i) заявитель может включить такие патентные чертежи в международную заявку при ее подаче.

    • (ii) любое указанное ведомство может потребовать, чтобы заявитель представил ему такие патентные чертежи в установленный срок.

7.1 Технологические схемы и схемы

Технологические схемы и диаграммы считаются патентными чертежами.

7.2 Ограничение по времени

Срок, указанный в Статье 7(2)(ii), должен быть разумным с учетом обстоятельств дела и ни в коем случае не должен быть менее двух месяцев с даты письменного приглашения, требующего подачи патентных чертежей или дополнительные патентные чертежи в соответствии с указанным положением.

Правило РСТ 11

Физические требования международной заявки

11.5 Размер листов 90 004

Размер листов должен быть А4 (29,7 см х 21 см). Однако любое Получающее ведомство может принимать международные заявки на листах других размеров при условии, что регистрационный экземпляр, пересылаемый в Международное бюро, и, по желанию компетентного Международного поискового органа, копия для поиска должны быть формата А4.

11.6 Поля

  • (c) На листах, содержащих патентные чертежи, полезная поверхность не должна превышать 26,2 см x 17.0 см. Листы не должны иметь рамок вокруг полезной или используемой поверхности. Минимальные поля должны быть следующими:

  • – верх: 2,5 см

  • – левая сторона: 2,5 см

  • – правая сторона: 1,5 см

  • – дно: 1,0 см

11.11 Слова в патентных чертежах

(a) Патентные чертежи не должны содержать текста, за исключением одного или нескольких слов, когда это абсолютно необходимо, например, «вода», «пар», «открыто», «закрыто», «сечение по AB» и, в случае электрических цепей и блок-схем или технологических схем несколько коротких словечек, необходимых для понимания.

(b) Любые используемые слова должны быть размещены таким образом, чтобы в случае перевода их можно было вставить, не нарушая линии патентных чертежей.

11.13 Особые требования к патентным чертежам

  • (a) Патентные чертежи должны быть выполнены прочными, черными, достаточно плотными и темными, равномерно толстыми и четкими линиями и штрихами без окрашивания.

  • (b) Поперечные сечения должны быть обозначены косой штриховкой, которая не должна мешать четкому чтению ссылочных знаков и направляющих линий.

  • (c) Масштаб патентных рисунков и четкость их графического исполнения должны быть такими, чтобы фоторепродукция с линейным уменьшением размера до двух третей позволяла без труда различить все детали.

  • (d) Если в исключительных случаях масштаб указан на патентном чертеже, он должен быть представлен графически.

  • (e) Все числа, буквы и ссылочные линии, встречающиеся на патентных чертежах, должны быть простыми и четкими.Скобки, кружки или кавычки не должны использоваться в сочетании с цифрами и буквами.

  • (f) Все линии на патентных чертежах обычно наносятся с помощью чертежных инструментов.

  • (g) Каждый элемент каждого рисунка должен быть в надлежащей пропорции к каждому из других элементов рисунка, за исключением случаев, когда использование другой пропорции необходимо для ясности рисунка.

  • (h) Высота цифр и букв должна быть не менее 0.32 см. Для надписей на патентных чертежах используется латинский и, где это принято, греческий алфавит.

  • (i) Один и тот же лист патентных чертежей может содержать несколько рисунков. Если рисунки на двух или более листах фактически образуют единую законченную фигуру, то фигуры на нескольких листах должны быть расположены таким образом, чтобы полная фигура могла быть собрана без сокрытия какой-либо части какой-либо из фигур, появляющихся на различных листах.

  • (j) Различные фигуры должны располагаться на листе или листах без потери места, желательно в вертикальном положении, четко отделенные друг от друга.Если рисунки расположены не в вертикальном положении, они должны быть представлены боком так, чтобы верхняя часть рисунков находилась на левой стороне листа.

  • (k) Различные рисунки нумеруются арабскими цифрами последовательно и независимо от нумерации листов.

  • (l) Ссылочные позиции, не упомянутые в описании, не должны появляться на патентных чертежах, и наоборот.

  • (m) Одни и те же признаки, обозначенные ссылочными позициями, во всей международной заявке обозначаются одними и теми же обозначениями.

  • (n) Если патентные чертежи содержат большое количество условных обозначений, настоятельно рекомендуется приложить отдельный лист с перечислением всех условных обозначений и обозначенных ими признаков.

37 CFR 1.437 Патентные чертежи.

  • (a) Патентные чертежи требуются, когда они необходимы для понимания изобретения (Статья 7 РСТ).

  • (b) Физические требования к патентным чертежам изложены в Правиле 11 РСТ и должны соблюдаться.

Международная заявка должна содержать патентные чертежи, если они необходимы для понимания изобретения. Кроме того, если патентные чертежи не являются фактически необходимыми для понимания изобретения, а его характер допускает иллюстрацию патентными чертежами, заявитель может включить такие патентные чертежи, и любое указанное ведомство может потребовать от заявителя подачи таких патентных чертежей на национальной фазе. Технологические схемы и диаграммы считаются патентными чертежами.

Патентные чертежи должны быть представлены на одном или нескольких отдельных листах. Они не могут быть включены в описание, формулу изобретения или реферат. Они не могут содержать текста, за исключением одного или нескольких слов, когда это абсолютно необходимо. Обратите внимание, что если патентные чертежи содержат текст не на английском языке, а на языке, принятом Международным бюро в качестве Получающего ведомства в соответствии с Правилом 12.1(а) РСТ, международная заявка будет передана в Международное бюро для обработки в качестве получающего ведомства. Приемный офис.См. 37 CFR 1.412(c)(6)(ii). Если патентные чертежи содержат текст на языке, отличном от языка, принятого Международным бюро в качестве Получающего ведомства в соответствии с Правилом 12.1(a) РСТ, заявке будет отказано в установлении даты международной подачи.

Все линии на патентных чертежах должны, как правило, наноситься с помощью чертежного инструмента и должны быть выполнены черными, одинаково толстыми и четкими линиями. Цветные патентные рисунки не принимаются. Правила РСТ с 11.10 по 11.13 содержат подробные требования в отношении дополнительных физических требований к патентным чертежам.Патентные чертежи, недавно выполненные в соответствии с национальными стандартами, могут не требоваться на национальной фазе, если патентные чертежи, поданные вместе с международной заявкой, соответствуют Правилу 11 РСТ. Эксперт может потребовать новые патентные чертежи, если патентные чертежи, которые были приняты на международной фазе, не соответствуют правилу 11 РСТ. Ссылка на файл может быть указана в верхнем левом углу на каждом листе патентных чертежей.

Все рисунки, составляющие патентные чертежи, должны быть сгруппированы на листе или листах без потери места, желательно в вертикальном положении и четко отделены друг от друга.Если патентные чертежи не могут быть удовлетворительно представлены в вертикальном положении, они могут быть размещены боком, при этом верхняя часть патентных чертежей должна находиться на левой стороне листа.

Полезная поверхность листов (которые должны быть формата А4) не должны превышать 26,2 см х 17,0 см. Листы не должны иметь рамок вокруг полезной поверхности. Минимальные поля, которые необходимо соблюдать: сверху и слева: 2,5 см; правая сторона: 1,5 см; дно: 1,0 см.

Все листы патентных чертежей должны быть пронумерованы в центре вверху или внизу каждого листа, но не на полях номерами, большими, чем те, которые используются в качестве ссылочных знаков, во избежание путаницы с последними.Для патентных чертежей должна использоваться отдельная серия номеров страниц. Номер каждого листа патентных чертежей должен состоять из двух арабских цифр, разделенных косой чертой, первая из которых является номером листа, а вторая – общим количеством листов патентных чертежей. Например, «2/5» будет использоваться для второго листа патентных чертежей, где всего их пять.

Различные рисунки на листах патентных чертежей должны нумероваться арабскими цифрами последовательно и независимо от нумерации листов и, по возможности, в порядке их следования.Этой нумерации должно предшествовать выражение «Рис.»

В ситуациях, когда добавляется один или несколько листов, каждый лист должен быть идентифицирован номером предыдущего листа, за которым следует наклонная черта, а затем еще одна арабская цифра таким образом, чтобы дополнительные листы нумеровались последовательно, начиная всегда с номера один для первого лист, добавленный после неизменного листа (например, 10/1, 15/1, 15/2, 15/3 и т. д.). См. раздел 311 административных инструкций.

РСТ не предусматривает фотографий.Тем не менее, они разрешены Международным бюро в тех случаях, когда невозможно представить в патентном чертеже то, что должно быть изображено (например, кристаллические структуры). В исключительных случаях фотографии должны быть на листах формата А4, черно-белыми, с минимальными полями и допускающими прямое воспроизведение. Цветные фотографии не принимаются.

Процедура исправления очевидных ошибок в патентных чертежах объясняется в MPEP § 1836.Отсутствие целого листа патентных чертежей не может быть исправлено без изменения даты международной подачи, за исключением заявок, поданных 1 апреля 2007 г. или после этой даты, если заявка на дату первоначального поступления содержала притязание на приоритет и надлежащее при включении путем отсылки первоначальная дата международной подачи может быть сохранена, если представленное исправление полностью содержалось в более ранней заявке. См. Правила РСТ 4.18 и 20.6. Исправления очевидных ошибок не считаются поправками.

Патентные чертежи могут быть изменены на международной фазе только в том случае, если заявитель подает Требование о проведении международной предварительной экспертизы. Патентные чертежи также могут быть изменены на национальной фазе. Изменение не должно выходить за рамки раскрытия в международной заявке в том виде, в котором она была подана. См. Статья 34(2)(b) PCT.

Если патентные чертежи упоминаются в международной заявке и не найдены в файле копии для поиска, эксперт должен направить заявку специалисту по обеспечению качества в своем технологическом центре или эксперту специальной программы РСТ.См. раздел 310 административных инструкций.

Глава 14. Инструменты

GIMP предоставляет полный набор инструментов для быстро выполнять основные задачи, такие как выбор или рисование контуров. Многие инструменты, содержащиеся в наборе инструментов GIMP, подробно обсуждалось здесь.

(Если вам интересно, на жаргоне GIMP «инструмент» — это способ воздействия на изображение, требующий доступа к его отображению, либо для позволяет вам указать, что вы хотите сделать, перемещая указатель внутри на дисплее или для интерактивного показа результатов изменений, которые вы сделали.Но если вы хотите думать об инструменте как о пиле, а образ как кусок дерева, он, вероятно, не причинит вам большого вреда.)

GIMP имеет разнообразный набор инструментов, которые позволяют выполнять большое количество разнообразных заданий. Инструменты можно рассматривать как падающие на пять категорий:

  • Инструменты выбора , которые задают или изменяют часть изображения, на которую повлияют последующие действия;

  • Инструменты для рисования , которые изменяют цвета в некоторых часть изображения;

  • Инструменты преобразования , которые изменяют геометрию Изображение;

  • Цветовые инструменты , которые изменяют цвета в образ в целом;

  • Прочие инструменты , не входящие в другие три категории.

В GIMP-2.10.18 значки инструментов можно группировать, и эта опция включается По умолчанию. Группы инструментов отмечены маленьким темным треугольником внизу правый угол значка. Отображаемый значок группы является первым значком в группа. Щелкните правой кнопкой мыши значок группы, чтобы отобразить список инструментов в группа.

Вы можете вернуть прежний дисплей, сняв флажок «Использовать инструмент». группы в Разделе 1.11, «Инструментарий».

Рисунок 14.1. Значки инструментов на панели инструментов

Большинство инструментов можно активировать, щелкнув значок на панели инструментов. К по умолчанию некоторые инструменты доступны только через меню (например, Цвет инструменты доступны только как или как → ). Фактически любой инструмент можно активировать из Меню инструментов ; также каждый инструмент можно активировать из клавиатуре с помощью акселератора.

В настройке по умолчанию, созданной при первом запуске GIMP. установлены, не все инструменты отображают значки на панели инструментов: инструменты цвета опущено. Вы можете настроить набор инструментов, отображаемых в Панель инструментов в интерфейсе > страница Панель инструментов Настройки .

Есть две причины, по которым вы можете это сделать: во-первых, если вы только редко используете инструмент, может быть проще найти нужные инструменты, если отвлекающая иконка убрана; во-вторых, если вы часто используете инструменты «Цвет», вам может быть удобно иметь легкодоступные значки для них.В в любом случае, независимо от панели инструментов, вы всегда можете получить доступ к любому инструменту в в любое время, используя меню из строки меню изображения.

Форма курсора меняется, когда он находится внутри изображения, на ту, которая указывает, какой инструмент активен (если у вас установили → → → ).

1.3. Область цвета и индикатора

Рис 14.2. Область цвета и индикатора в панели инструментов


Рисунок 14.3. Активные цвета в наборе инструментов


Цветовая область

В этой области показана основная палитра GIMP, состоящая из двух цветов, передний план и фон, используемые для рисования, заполнения и многие другие операции.Нажатие на любой из цветных дисплеев вызывает диалоговое окно Color Editor, которое позволяет вам изменить его.

Цвета по умолчанию

Щелчок по этому маленькому символу сбрасывает передний план и фон. цвета на черный и белый соответственно. Нажатие Ключ D имеет тот же эффект.

Поменять местами цвета FG/BG

Нажатие на маленькую изогнутую линию с двумя стрелками вызывает цвета переднего плана и фона, которые нужно поменять местами. Нажатие Клавиша X имеет тот же эффект.

Наконечник

Вы можете щелкнуть и перетащить один из этих цветов прямо в слой: заполнит весь слой.

1.3.2. Область индикатора инструментов

Рисунок 14.4. Активная кисть, узор и градиент в наборе инструментов

Эта часть панели инструментов показывает текущую выбранную кисть, узор, и градиент.При нажатии на любой из них открывается диалоговое окно, позволяющее изменить его.

1.3.3. Активная область изображения

Рисунок 14.5. Активный образ в панели инструментов

Миниатюра активного изображения может отображаться в этой области, если Опция «Отображать активное изображение» включена Настройки/Панель инструментов.Если вы нажмете на эту миниатюру, Откроется диалоговое окно «Изображения», полезно, если у вас много изображения на вашем экране. Вы также можете щелкнуть и перетащить эту миниатюру в включен XDS файловый менеджер для прямого сохранения соответствующего изображения.

Рисунок 14.6. Диалоговое окно параметров инструмента

Если у вас есть настройки, как и у большинства людей, активация инструмента вызывает диалоговое окно «Параметры инструмента» появится под панелью инструментов.Если у вас нет вещи настроены таким образом, вы, вероятно, должны: это очень сложно использовать инструменты эффективно, не имея возможности манипулировать их параметрами.

Наконечник

Параметры инструмента отображаются под панелью инструментов по умолчанию. настраивать. Если вы каким-то образом потеряете его, вы можете вернуть его, создав новое диалоговое окно «Параметры инструмента», используя → → а затем закрепите его под панелью инструментов.См. раздел о Диалоги и стыковка, если вы нужна помощь.

Каждый инструмент имеет свой определенный набор параметров. Выбор, который вы делаете для они сохраняются на протяжении всего сеанса, пока вы их не измените. Фактически, параметры инструмента сохраняются от сеанса к сеансу. Настойчивость параметров инструмента в сеансах иногда может быть раздражающей неприятностью: инструмент ведет себя очень странно, и вы не можете понять, почему, пока не помните, что вы использовали какой-то необычный вариант в прошлый раз, когда вы работал с ним, две недели назад.

В нижней части диалогового окна «Параметры инструмента» появляются четыре кнопки:

Сохранить предустановку инструмента…

Эта кнопка позволяет сохранить настройки текущего инструмента, чтобы вы могли восстановить их позже. Откроется раздел 5.1, «Диалоговое окно предустановок инструмента». позволяя вам дать имя для нового пресета.Когда Вы восстанавливаете параметры, сохраняются только сохраненные пресеты для активного инструмента. показано, поэтому вам не нужно беспокоиться о включении имени инструмента когда вы назначаете имя здесь.

Восстановить предустановку инструмента…

Эта кнопка позволяет восстановить ранее сохраненный пресет параметры активного инструмента.Если пресетов никогда не было сохраняется для активного инструмента, кнопка будет нечувствительной. В противном случае щелчок по ней вызовет меню с именами все сохраненные наборы опций: при выборе пункта меню будут применяться те настройки.

Удалить предустановку инструмента

Эта кнопка позволяет удалить ранее сохраненный набор опций для активного инструмента.Если наборы опций никогда не сохранялись для активный инструмент, кнопка будет просто повторять название инструмента. В противном случае нажатие на нее вызовет меню с именами всех сохраненные пресеты: выбранный пресет будет удален.

Сбросить значения по умолчанию

Эта кнопка сбрасывает параметры активного инструмента на их значения по умолчанию.

Новые ползунки

Ползунки параметров изменились в GIMP-2.10.18: обычно используемые ползунки в фильтрах и инструментах на основе GEGL параметры теперь имеют компактный стиль по умолчанию: они занимают намного меньше места по вертикали и значительно улучшенное поведение.Вы можете использовать несколько модификаторов с любым щелчок левой кнопкой мыши или прокрутка колеса мыши:

  • Щелчок левой кнопкой + перетаскивание изменяет значение с шагом по умолчанию.

  • Shift + щелчок левой кнопкой мыши + перетаскивание (или щелчок правой кнопкой мыши + перетащить) изменяет значение с меньшим шагом.

  • Ctrl + щелчок левой кнопкой мыши + перетаскивание изменяет значение с большим шагом.

Вот полная ссылка:

После того, как вы приблизительно установили значение, вы можете настроить его точно с помощью двух маленьких кнопок со стрелками справа от ползунка.

Область значений в области ползунка работает как текстовый редактор: здесь вы можно отредактировать значение или ввести новое значение напрямую.

Для некоторых параметров можно перетащить указатель за пределы диалогового окна инструмента. Например, с помощью ползунка размера вы можете получить максимальное значение (10000) так.

Действия колеса прокрутки мыши на холсте

При использовании инструментов вы можете использовать колесо прокрутки мыши, в комбинации с различными модификаторами, чтобы делать полезные вещи с параметры выбранного инструмента:

  • Alt + колесико мыши: увеличение/уменьшение непрозрачность

  • Shift + основной + колесико мыши: увеличение/уменьшение соотношение сторон

  • Shift + Alt + колесико мыши: увеличение/уменьшение угол

  • Основной + Alt + колесико мыши: увеличить/уменьшить размер

  • Shift + основной + Alt + колесико мыши: увеличение/уменьшение интервал

Примечание.

Добавить комментарий

Ваш адрес email не будет опубликован.
