Нанесение размеров на чертежах: правила, отклонения, ГОСТ

Чертеж — это универсальный документ, в котором конструктор дает исчерпывающую информацию о конструкции изделия, которое он разработал. Любой специалист, взявший в руки этот документ, должен получить информацию об изделии полностью и без искажений, даже находясь за тысячи километров. Для этого правила построения технических документов формализованы и зафиксированы в государственных стандартах.

Нанесение размеров на чертежах

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры  предназначены для точного указания габаритов изделия, а также  его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения  дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

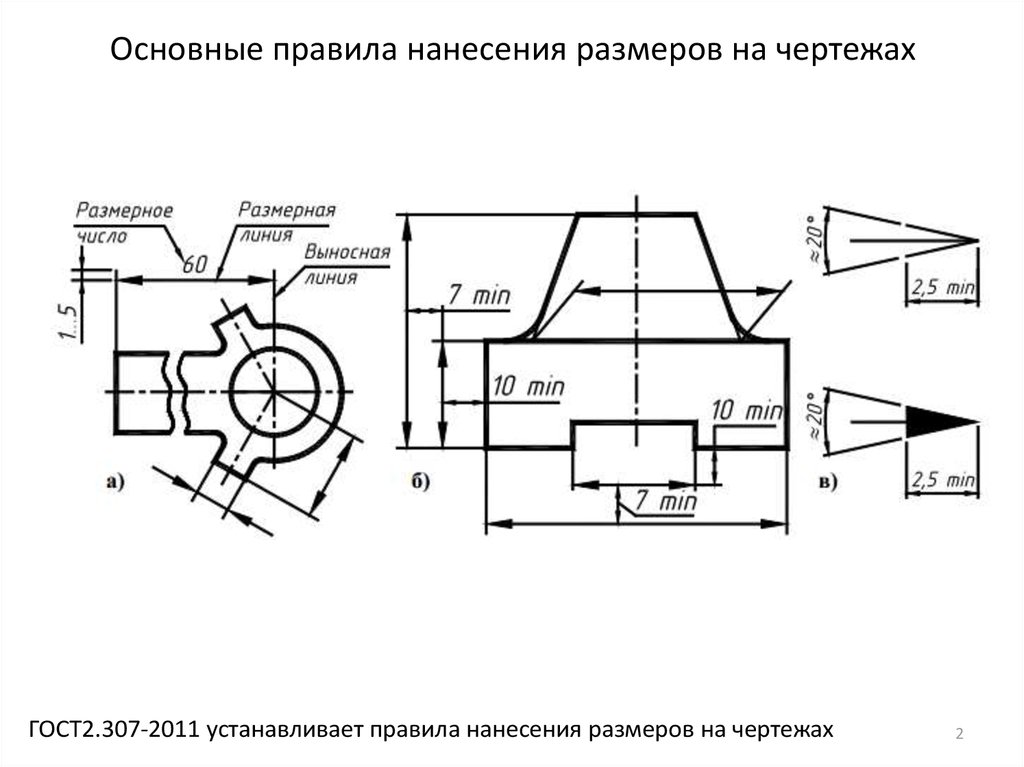

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Скачать ГОСТ 2.307-2011

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

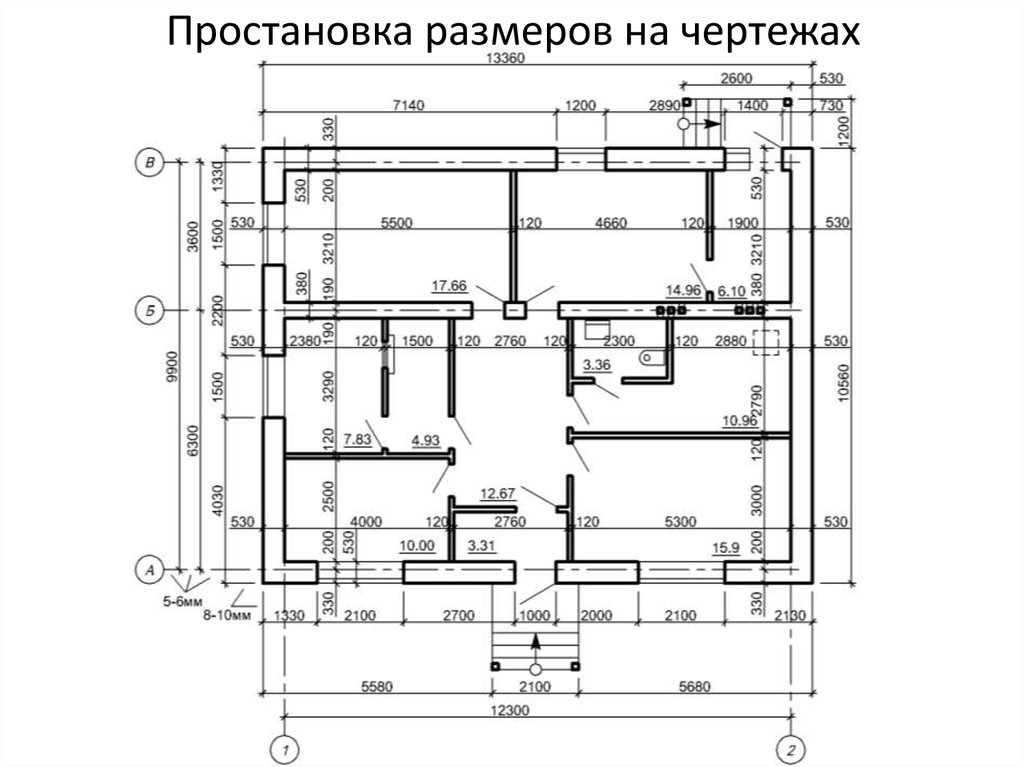

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

Если деталь имеет сферическую форму, а из двумерного изображения это не очевидно, то обозначение сферы на чертеже наносят так «Сфера R50»

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Сфера 50 на чертеже

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Отклонения угловых величин наносят только цифрами.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Чертеж как конструкторский документ. Основные правила оформления чертежа

Чертеж — конструкторский документ. К конструкторским документам относят графические (чертежи, схемы) и текстовые (спецификация, ведомости, технические условия и т. д.) докумен­ты, которые в отдельности или в совокупности определяют со­став, устройство изделия, содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта.

ГОСТ ЕСКД устанавливает различные виды графической конструкторской документации: чертеж детали, сборочный чертеж, чертеж общего вида, габаритный чертеж, монтаж­ный чертеж, схемы.

Чертеж является основным графическим документом, по­скольку по нему осуществляется разработка (чертеж общего ви­да), изготовление (чертежи рабочие, сборочные, общего вида), сборка (сборочные и монтажные чертежи) и контроль за качест­вом изготовления изделия (используются все виды чертежей).

Основным конструкторским документом для изготовления де­талей является чертеж.

Чертеж детали — это графический документ, содержащий изображение детали и другие данные, необходимые для ее изго­товления и контроля.

Все чертежи выполняются по определенным правилам, уста­новленным стандартом.

Форматы. Чертежи выполняют на листах бумаги определен­ного размера, называемых форматами.

ГОСТ 2.301—68 устанавливает следующие основные форматы: A0(841X1189), A1 (594X841), A2 (420X594), A3 (297X420), A4 (210X297).

На уроках черчения вы используете формат A4, размеры ко­торого равны 210x297.

Форматы оформляются внутренней рамкой чертежа, которая наносится по ГОСТу так, как показано на рисунке 127.

Основная надпись чертежа. В правом нижнем углу распола­гается основная надпись чертежа. ГОСТ 2.104—68 устанавлива­ет форму и размеры основной надписи. На рисунке 128 приво­дится пример выполнения основной надписи, используемой на учебных чертежах.



Рис. 127. Оформление формата

Рис. 128. Основная надпись учебного чертежа



Размеры на чертежах. Для полноты передачи информации на чертежах используют знаковую систему графического языка. Она предназначена для уточнения геометрической формы изо­бражаемого объекта и передачи метрической информации о ней, для указания технических и технологических требований и ха­рактеристик, предъявляемых к изделию. Для каждого вида тех­нической и технологической информации существуют свои, строго определенные носители информации (знаки, буквы, цифры, надпи­си). Знаковая система графического языка закреплена в ГОСТах в виде правил. Рассмотрим группу правил знаковой системы, отно­сящихся к нанесению размеров (ГОСТ 2.307—68).

Размер — величина отрезка, угла, дуги, окружности, выра­женная в каких-либо единицах. Например, в странах с метриче­ской системой измерения на машиностроительных чертежах размеры проставляются в миллиметрах, градусах, радианах, мину­тах, а на строительных — в сантиметрах.

В других странах используется иная система измерений, поэтому размеры на чертежах проставляются в дюймах. Одни дюйм (американский) равен 24,5 мм (Г- 24,5 мм).

Размеры на чертеже — величины, используемые для уточне­ния геометрической формы изображенного объекта, его элемен­тов и позволяющие осуществить изготовление и контроль за со­блюдением геометрических параметров изделия.

Нанесение размеров — процесс нанесения на изображения чертежа выносных и размерных линий, размерных чисел с уче­том формы (в том числе ее конструктивных особенностей) изде­лия и технологии его изготовления.

Для нанесения размеров каждого элемента формы существу­ют определенные правила. Вы знаете, что на видах форма ото­бражается контурами, состоящими из отрезков прямых, дуг ок­ружностей и т. д. Проставляя размеры для каждого элемента изображения на чертеже, мы тем самым задаем размеры пред­мета, которые наносятся по определенным правилам.

Нанесение размеров отрезков прямых. При нанесении раз­меров формы, изображенной на чертеже отрезками прямых, предпочтительно проставлять размеры следующим образом. От концов отрезка проводят две параллельные между собой сплош­ные тонкие линии, которые называются выносными линиями (рис. 129, а). На расстоянии 10 мм от отрезка и параллельно ему проводят сплошную тонкую линию, называемую

размерной ли­нией. Размерная линия своими концами упирается в выносные линии и заканчивается стрелками. Начертание стрелок показа­но на рисунке 129, б. Выносные линии выходят за размерные на 1—3 мм. Над размерной линией проставляют размерное число, которое всегда указывает истинный размер элемента формы (ребра, грани и т.д.).

Рис. 129. Нанесение размеров отрезков прямых. Изображение стрелки



В местах нанесения размерного числа осевые, центровые ли­нии и линии штриховки прерывают (рис. 130, а). Стрелки не должны пересекать линию видимого контура (рис. 130, б).

Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рисунке 130, в.

Нанесение размеров дуг окружностей. Проставляя размеры формы дуг окружностей, используют следующие правила.

Размерную линию проводят концентрично дуге, выносные ли­нии — параллельно биссектрисе угла, над размерным числом ставят знак дуги.

Размерное число показывает длину дуги (рис. 131, а).

При нанесении радиуса дуги окружности допускается отме­чать положение ее центра пересечением штрихов. Сплошной тон­кой линией проводят прямую, соединяющую центр дуги с одной из ее точек. Эта линия будет являться размерной линией, которую заканчивают стрелкой, упирающейся в дугу. Размерное число, показывающее радиус дуги, проставляют над размерной линией (рис. 131, б) или на полке линии выноски (рис, 131, e) за знаком R. Высоты знака радиуса и размерного числа должны быть одинаковыми.


Рис. 130. Нанесение размерных чисел

Рис. 131. Нанесение размеров дуги

Рис. 132. Простановка малых и больших диаметров окружностей



При проведении нескольких радиусов из одного центра их размерные линии не располагают на одной прямой (рис. 131, г).

Нанесение размеров окружностей. ГОСТ допускает большое разнообразие в простановке размеров цилиндрических, кониче­ских и сферических поверхностей в тех случаях, когда они изо­бражаются окружностями. Нанесение размеров обусловлено диаметром изображаемой окружности (рис. 132).

При нанесении размеров окружностей перед размерным чис­лом ставят знак диаметра — 0 (см. рис. 132). Высота знака диаметра соответствует высоте размерного числа, наклон прямо­линейного элемента знака диаметра составляет угол 60° с гори­зонтальной прямой.

Нанесение размеров углов. При нанесении размера угла размерную линию проводят в виде дуги с центром в его верши­не, а выносные линии радиально, т. е. на продолжении сторон угла (рис. 133). Угловые размеры указывают в градусах, мину­тах, секундах с обозначением единиц измерения.

Нанесение размеров на изображения некоторых конструк­тивных элементов формы изделий. Одним из конструктивных элементов изделия является фаска — ско­шенная кромка стержня, бруска, отверс­тия (рис. 134, а). Нанесение ее величины осуществляется либо простановкой двух линейных размеров (рис. 134, б), либо линейным и угловым размерами (рис. 134, в, г).

Если на чертеже имеется несколько одинаковых фасок, то размер наносят один раз так, как показано на рисунке 134, г. Эта надпись означает, что снято две фаски размером 2 мм под углом 45*.

Нанесение размеров шлица (рис. 135, а) — паза в виде узкой прорези или канавки на головках винтов и шурупов — пред­ставлено на рисунке 135, б.

Нанесение размеров проточки — кольцевого желоба на стержне (рис. 136, а) или в отверстии — производят с помощью выносного элемента (рис. 136, б).

Нанесение размеров прямоугольного паза (рис. 137, а) — выемки (углубления) прямоугольной формы — показано на ри­сунке 137, б.

Рис. 134. Нанесение размеров фаски

Рис. 135. Нанесение размеров шлица

Рис. 136. Нанесение размеров проточки на стержне

Рис. 137. Нанесение размеров паза

Рис. 138. Нанесение размеров шпоночного паза



Пример нанесения размеров шпоночного паза 2 — углубле­ния на валу 1, втулке 4 или ступице колеса, предназначенного для размещения в них шпонки 3, — приведен на рисунке 138.

Нанесение размеров галтели (рис. 139, а) — криволинейной поверхности плавного перехода одного элемента детали к друго­му — приведено на рисунке 139, б.

Нанесение размеров лыски (рис. 140, а) — плоского среза на цилиндрических, конических или сферических участках деталей, как правило, параллельного оси вращения, — показано на ри­сунке 140, б.

Нанесение размеров на изображениях изделий (рис. 141). Об­щее число размеров, проставленных на чертеже, должно быть минимальным, но достаточным для изготовления и контроля изделия.

Рис. 139. Нанесение размеров галтели

Рис. 140, Нанесеиие размеров лыски



Габаритными размерами определяются предельные величины внешних очертаний изделий. За габаритные размеры принимают длину, ширину, высоту изделия. Эти размеры всегда больше других, поэтому на чертеже их располагают дальше от изобра­жения, чем остальные.

При нанесении нескольких параллельных или концентриче­ских размерных линий расстояние между ними должно быть не менее 7 мм. Размерные числа располагают в шахматном поряд­ке (см. рис. 141).

Необходимо избегать пересечения размерных и выносных линий.

Размеры нескольких одинаковых элементов изделия нано­сят один раз с указанием их числа на полке линии выноски (см. рис. 141).

На чертежах иногда наносят справочные размеры, т. е. не подвергающиеся контролю. Они отмечаются знаком * (рис. 142). На месте расположения технических требований (над основной надписью) делают запись: * — размеры для справок.

Размеры на чертежах проставляют с учетом возможного тех­нологического процесса изготовления детали и удобства контро­ля ее геометрических параметров. Размеры наносят, начиная от базовых поверхностей или осей симметрии. В процессе изготов­ления и контроля детали именно от них производится обмер формы. Размеры наносят таким образом, чтобы обеспечить дос­таточную точность и удобство изготовления, измерения и контро­ля детали без каких-либо дополнительных подсчетов размеров. Существует несколько способов нанесения размеров детали, ко­торые показаны на рисунке 143.

Масштабы. На чертеже все изображения выполняются в со­ответствии с масштабом — отношением размеров изображения к действительным размерам изображаемого предмета (рис. 144). ГОСТ 2.302—68 устанавливает следующие масштабы: масштаб натуральной величины (1:1), при котором размеры изображения соответствуют действительным размерам детали в натуре;

масштабы уменьшения (1:2; 2:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 и т. д.), при которых размеры изображения меньше по сравнению с действительными размерами детали в натуре;



Рис. 141. Нанесение размеров

Рис. 142. Простановка справочных размеров

Рис. 143. Способы простановки размеров: а - обычный; б - цепочкой; в - от одной базовой поверхности; г - от двух базовых поверхностей

Оформление чертежей

Оформление всех чертежей и технических документов, предусмотренных стандартами на систему чертежного хозяйства, выполняемых на отдельных листах или на одном общем листе с выделением в нем форматов для каждого чертежа, оформляются размерами форматов, установленными ГОСТ 3450 - 60.
Наибольшим основным форматом является формат, площадь которого равна ~ 1м2,  т.е.  х × у = ~ 1000000 мм2. (Где x и y - размеры сторон наибольшего основного формата). Каждый последующий основной формат получают путем деления предыдущего формата пополам по большей его стороне.

Все основные форматы чертежей подобны, тоесть отношения их сторон одинаковы. У наибольшего и последующего форматов х ÷ у = (y ÷ 2) ÷ х. За единицу измерения всех форматов чертежей принят наименьший основной формат, размеры которого 297 X 210 мм.

Каждый формат на чертеже обозначается двумя цифрами, из которых первая показывает, сколько раз размер 297 содержится в одной стороне данного формата, а вторая - сколько раз размер 210 содержится в другой, например в формате 11 одна сторона равна 291 X 1, а вторая - 210 X 1; в фоомате 24 одна сторона равна 297 X 2, а вторая 210 X 4 (Рисунок №1 и таблица 1).

П р и м е ч а н и е. Расчетными размерами сторон являются числа 297,25 и 210,25. Если после умножения получаются числа, у которых десятичная дробь больше 0,5 мм, то взамен дроби прибавляют 1 мм, а если получаются числа, у которых дробь равна или меньше 0,5 мм, то ее не пишут (т. е. число уменьшают на эту дробь).

Таблица №1
Основные форматы и их обозначение (Рисунок №1)

Формат. Размеры листа в мм. Формат по ГОСТ 9327-60.
11 297 X 210 A4
12 297 X 420 A3
22 594 X 420 A2
24 594 X 841 A1
44 1189 X 841 A0
Дополнительные форматы и обозначения.
Обо- зна- чение. Размеры в мм. Обо- зна- чение. Размеры в мм. Обо- зна- чение. Размеры в мм.
13 297 X 631  52 1486 X 420 29 594 X 1892
14 297 X 841 62 1783 X 420 54 1486 X 841
15 297 X 1051 72 2081 X 420 64 1783 X 841
16 297 X 1261 25 594 X 1051 74 2081 X 841
17 297 X 1472 26 594 X 1261 84 2378 X 841
32 892 X 420 27 594 X 1472 94 2675 X 841
42 1189 X 420 28 594 X 1682
П р и м е ч а н и е. Допускается применение формата 148 X 210, обозначаемого 1/2 × 1 и соответствующего потребительскому формату бумаги А5.

Обозначение формата на чертеже дает возможность определить, какое количество форматов 11 содержится в данном формате.  Для этого надо умножить первую цифру обозначения на вторую, например формат 22 содержит - 2 × 2 = 4 формата 11;  формат 24  содержит 2 × 4 = 8 форматов 11 и т. д. (см. Рисунок №1).

Все чертежи оформляют рамками, отстоящими от линии обреза формата с левой его грани на 25 мм (для пробивания отверстий при брошюровке), а с остальных его граней - по 5 мм (рисунок №2).
В правом нижнем углу чертежа, примыкая к линиям рамки, помещают основную надпись (штамп). На листах формата 11 ее располагают вдоль короткой, а на остальных вдоль длинной грани чертежа. При оформлении чертежей геометрического и проекционного черчения рекомендуется применять штамп с надписями, показанный на (рисунок №2).




ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ:

ГОСТ чертежи оформляют так:

Основной причиной выполнения чертежа на листах бумаги определенных размеров, установленных ГОСТ2.301-68, было облегчение их хранения. Более удобно иметь электронный архив чертежей. Однако состояние современной промышленности, уровень развития технологии и оборудование применяемое в технологических процессах еще не позволяет полностью перейти на использование электронного чертежа. По прогнозам специалистов, в ближайшее десятилетие в технологических процессах будет преобладать использование чертежа на бумажном носителе над электронным.

В связи с этим остается актуальным соблюдение стандартных размеров бумаги, на которые рассчитаны принтеры, плоттеры позволяющие перенести чертеж, выполненный в графическом редакторе, на бумагу.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий

Формат с размерами сторон 1189х841 мм, площадь которого равна 1м2, и другие форматы, получаемые путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначение и размеры сторон основных форматов должны соответствовать указанным в

Форматы листов ГОСТ 2.301-68  определяются размерами внешней рамки - линии обрезки (выполненной тонкой линией). Форматы с размерами сторон 1189 Х 841, площадь которого равна

1 м2, и форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, принимаются за основные (табл.1).

Допускается применение дополнительных форматов, образуемых увеличением основных форматов на величину, кратную размерам формата А4 (297Х210). В производстве допускается деление формата А4.

Масштабом ГОСТ 2.302-68 называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета (табл. 2).

На чертежах  проставляются только действительные размеры изделия.



Обозначение формата            А0                А1               А2               А3           А4

Размеры сторон формата   1189 х 841   594 х 841    594 х 420   297 х 420   297 х 210

Масштаб - это отношение отношение размеров изображенного на чертеже предмета к его действительным размерам.

При выполнении чертежа обязательно применение масштаба. ГОСТ 2.302-68 предусматривает следующие масштабы:

Масштаб уменьшения 1 : 2 1 : 2,5 1 : 4 1 : 5 1 : 10 1 : 15 1 : 20 1 : 25 1 : 40 и т.д.

Масштаб увеличения 2 : 1 2,5 : 1 4 : 1 5 : 1 10 : 1 15 : 1 20 : 1 25 : 1 40 : 1 и т.д.

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

В необходимых случаях допускается применять масштабы увеличения (100п):1, где п- целое число.

Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:14 1:2; 2:1 и т.д.

Размеры рамки для 📝 чертежа А1

Каждому студенту, связанному с данным видом деятельности, необходимо знать о государственных стандартах создания чертежей. Поэтому оформляя чертеж на листе формата A1 необходимо следовать требованиям государственных стандартов. Это необходимо для стандартизации и хранения.

Форматы листов бумаги и рамки для них

Любой чертеж выполняется на бумаге, имеющей стандартные размеры и ограничивается рамкой формата. Рамка, или многие ее называют обрамляющей линией, выполнена тонкой, прямой линией по размеченной области. Данная рамка расположена на расстоянии 5 мм от внешней рамки (линии обрезки копии) в направлении поля чертежа. Для чертежа А1 соответствуют следующие размеры рамки А1 – 594 х 841 мм. Согласно ГОСТу толщина этой линии должна быть не менее 0,7 мм.

В нижнем углу, справа оформляют стандартное поле для основной надписи. Размер, содержание и оформление надписи устанавливает ГОСТ 2.104-68. Данное поле должно быть оформлено в виде таблицы и должно нести информацию о наименовании изделия, изображенного на чертеже, и его номер по ГОСТу.

Как выполнить рамку

Каждый чертёж содержит рамку, она ограничивает поле чертежа. Рамку наносят сплошными толстыми основными линиями: с трех сторон на расстоянии 5 мм от края листа, а слева - на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежей или прокола дыроколом отверстий и сшивание в одну папку несколько документов. Такие особенности чертежей необходимы для стандартного чтения и отсутствия разногласий во внешнем виде различных деталей.

Нанесение размеров

Обозначение размера необходимо для оценки размеров выполненного изображения независимо выбора масштаба выполненного чертежа. Единицы измерения, используемые для производств деталей и изображения указывать не обязательно, так как они являют стандартными и указываются в основной надписи. Поэтому при обозначении параметров детали размерную линию наносят рядом с деталью и на ней прописывают цифру. Эта размерная линия чертится параллельно отрезку детали и её ограничивают стрелками. Минимальное расстояние между размерной линией и контуром детали должно составлять 10 мм.

Руководство по выполнению рамки

При формате чертежа – A1, чертеж необходимо располагать вертикально. Далее вы очерчиваете тонкие, сплошные, прямые линии по краям листа. Важно оформлять линии простым карандашом. Чтобы линии получились тонкими и яркими, необходимо выбрать твердо-мягкий карандаш и хорошо его заточить. В нижнем правом углу чертежа необходимо начертить основной штамп для надписей.

Смотреть видео "Форматы чертежей"

Иллюстрированный самоучитель по созданию чертежей › Рабочие чертежи деталей › Нанесение размеров на рабочих чертежах деталей [страница - 159] | Самоучители по инженерным программам

Нанесение размеров на рабочих чертежах деталей


Рис. 267


Рис. 268

Размеры между обрабатываемыми и необрабатываемыми поверхностями детали выделяются в отдельные размерные цепи, которые должны быть связаны между собой одним размером.

При нанесении размеров на рабочих чертежах деталей необходимо соблюдать следующие положения:

  1. Чертеж детали должен содержать три группы размеров, необходимых для ее изготовления: габаритные, межосевые и межцентровые размеры и их расстояния до баз, размеры отдельных элементов детали.
  2. В ряде случаев проставляют еще и размеры установочные, присоединительные и справочные.
  3. Каждый отличный от других элемент детали должен иметь размеры формы и размеры положения его относительно баз. На один и тот же элемент каждый размер проставляется только один раз. При этом для удобства пользования чертежом все размеры, определяющие элемент детали, должны концентрироваться в одном главном для данного элемента изображении. На рис. 267 размер и координаты отверстия диаметром 8 мм даны на виде сверху, а размеры и координаты паза – на главном виде.
  4. Нельзя записывать вперемешку размеры наружных и внутренних поверхностей элементов детали (рис. 268). При этом размерные линии предпочтительнее располагать вне контура изображения. Пересечение выносных и размерных линий нежелательно, и категорически воспрещается выносить меньший размер за больший. Простановка размеров от линии невидимого контура не рекомендуется.


    Рис. 269


    Рис. 270

  5. Размеры нескольких одинаковых элементов детали наносят один раз с указанием их количества (рис. 269).
  6. При нанесении размеров одинаковых элементов, равномерно расположенных по окружности, вместо угловых размеров, координирующих расположение этих элементов по окружности, можно указывать только их количество (рис. 270).
  7. Размеры симметрично расположенных элементов наносят один раз без указания их количества (рис. 271), сгруппировав их в одном месте.
  8. Если одинаковые элементы располагаются на разных поверхностях детали и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 272).
  9. На рис. 273 приведены примеры нанесения размеров отверстий в разрезе и на виде, если отсутствует на чертеже разрез по отверстию.
  10. Одинаковые радиусы округлений или сгибов могут быть записаны без указания их на изображениях в технических требованиях по типу: "Радиусы скруглений 5 мм"; "Неуказанные радиусы 3 мм"; "Внутренние радиусы сгибов 12 мм".

Если Вы заметили ошибку, выделите, пожалуйста, необходимый текст и нажмите CTRL + Enter, чтобы сообщить об этом редактору.

Правила оформления чертежа

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА (ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841x1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210x297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор­матом А4. При необходимости допускается применять формат А5 с размерами сторон 148x210 мм.

   Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297x420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата                     Размер сторон формата» мм

          АО                                                     841x1189

А1                                                      841x594

А2                                                      420x594

A3                                                      420x297

А4                                                      210x297

Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.



На чертежах помещают основную надпись, содер­жащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав­ливает стандарт, На учебных школьных чертежах основ­ную надпись выполняют в виде прямоугольника со сто­ронами 22x145 мм (рис. 2а). Образец заполненной ос­новной надписи показан на рис 2б



Производственные чертежи, выполняемые на лис­тах формата А4, располагают только вертикально, а ос­новную надпись на них — только вдоль короткой сторо­ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Определение размеров

- чтение базовых чертежей

  • Цифры
  • Размеры
  • Внутренние линии
  • Наконечники стрел
  • Габаритные размеры
  • Изометрические размеры
  • Ортографическое нанесение размеров

Если рисунок должен быть законченным, чтобы объект, представленный на рисунке, мог быть выполнен так, как задумано дизайнером, он должен рассказывать две полные истории. Он сообщает об этом с помощью видов , которые описывают форму объекта, и размеров и примечаний , которые дают размеры и другую информацию, необходимую для создания объекта.

Следовательно, ваш следующий шаг - изучить основы определения размеров. Таким образом, вы поймете не только, как интерпретировать чертеж, чтобы получить необходимую информацию, но и как определить размеры своих эскизов, чтобы их можно было использовать для передачи информации о размерах другим.

Цифры

Это может показаться немного простым, но несколько упражнений с фигурами чисел нужно выполнить перед тем, как определять размеры. Причина такой проверки просто в том, что неправильно или небрежно нанесенные числа на чертеже или эскизе могут быть легко неверно истолкованы кем-то на работе.Это может стоить дорого.

Следовательно, изучение форм чисел оправдано.

Представленные здесь числовые формы считаются наиболее удобочитаемыми и используются в промышленности по всей стране. Стандартные вертикальные числа 1/8 дюйма в США правильно сформированы следующим образом:

Размерные линии

Размерная линия представляет собой тонкую темную сплошную линию со стрелками на каждом конце. Он указывает направление и протяженность измерения. На эскизах и чертежах машин, в которых для размеров используются дроби и десятичные дроби, размерная линия обычно прерывается около середины, чтобы обеспечить свободное пространство для размерных цифр. На архитектурных и конструктивных эскизах и чертежах цифры обычно располагаются над сплошной размерной линией.

В любом случае размерная линия, ближайшая к объекту, должна располагаться примерно на

1/2 ″ прочь. Остальные размеры за пределами первого измерения (если есть) должны находиться на расстоянии примерно 3/8 дюйма друг от друга. Вам не обязательно помнить об этом, но вы должны помнить, что не следует перегружать размерные линии и держать их на одинаковом расстоянии друг от друга.

Самое главное - чертеж должен быть «чистым», а размеры должны быть расположены в таком месте, где их нельзя спутать с поверхностью, для которой они не предназначены.

Вот как следует рисовать размерные линии:

Примечание. Размеры менее шести футов (72 дюймов) указаны в дюймах. Размеры более шести футов обычно указываются в футах и ​​дюймах. Убедитесь, что ясно, как называются размеры. При вызове размеров, превышающих 12 дюймов, убедитесь, что ВСЕ размеры указаны в дюймах или футах на всем чертеже.Либо 4’-5 ”, либо 53”, они оба означают одно и то же, но если есть сочетание размеров, можно легко взглянуть на 4’-8 ”и увидеть 48”.

Внутренние линии

Выносные линии на чертеже - это тонкие темные сплошные линии, идущие наружу от точки на чертеже, к которой относится размер. Обычно размерная линия пересекает выносную линию под прямым углом. Должен быть зазор размером примерно 1/16 дюйма, где линия расширения должна совпадать с контуром объекта, а линия расширения должна выходить за край крайнего наконечника стрелки примерно на 1/8 дюйма.Также не должно быть зазоров на пересечении выносных линий. Обратите внимание, что в этом примере большие размеры правильно размещены снаружи или за меньшими размерами, и что размеры предпочтительно не наносятся на сам объект. Однако иногда необходимо измерить объект.

Важно не забывать размещать размеры на видах на чертеже с двумя или тремя видами, где они будут наиболее легко понимаемыми. Избегайте нанесения размеров на скрытую линию и избегайте дублирования размеров.Используй здравый смысл; сохраняйте размеры как можно более четкими и простыми. Помните, что человек, читающий ваш рисунок, должен ясно понимать, что делать дальше. В противном случае будет потрачено дорогое время и материал.

Существует два основных метода нанесения размеров на эскиз. Их можно разместить так, чтобы они читались снизу эскиза (однонаправленные размеры) или снизу и справа (выровненные размеры). Однонаправленная система обычно лучше всего, потому что она легче читается рабочими.

Когда размеры не помещаются в пространстве обычным образом, используются другие методы для точного определения размеров, когда существуют такие переполненные условия.

Наконечники стрел

Стрелки размещаются на каждом конце размерных линий, на линиях выноски и т. Д. Правильно сделанные стрелки имеют длину от 1/8 до 3/16 дюймов и примерно в три раза длиннее своей ширины. Обычно они имеют небольшую зазубрину, очень похожую на рыболовный крючок.

Чтобы ваш рисунок выглядел чистым, используйте один и тот же стиль во всем рисунке или эскизе.

Размерные цифры

Цифры, используемые для измерения объекта, обычно имеют высоту около 1/8 дюйма.

Когда размер включает дробь, высота дроби составляет примерно 1/4 дюйма, что делает дробные числа немного меньше, чтобы оставалось пространство над и под дробной чертой.

Опять же, особенно важно, чтобы числа и дроби, которые вы можете нанести на эскиз или рисунок, были удобочитаемыми.Неряшливые числа могут стать причиной дорогостоящих ошибок.

Банкноты

Примечания используются на чертежах для предоставления дополнительной информации. Они должны быть краткими и тщательно сформулированными, чтобы избежать неверного толкования, и располагаться на эскизе в малолюдном месте. Линии выноски, идущие к заметке, должны быть короткими. Примечания обычно добавляются после того, как на эскизе были нанесены размеры, чтобы не мешать размерам.

Тест

Указания: Измерьте размеры образцов, как указано.

Измерить размер этого прямоугольника 3 ¼ x 6 15/32 в одном направлении сверху и справа.

В примечании покажите просверленное отверстие 5/16.

Измерьте размер этого объекта. Более короткие линии составляют 3 дюйма в длину.

Измерьте размер этого объекта. Используйте линейку или шкалу, чтобы определить длину линий.

Определение размеров под углом

Определение размеров под наклоном в основном заключается в том, чтобы избежать определения размеров на самом объекте (когда это возможно) и использовать принципы определения размеров, основанные на здравом смысле.Также обычно лучше, чтобы размеры считывались снизу (однонаправленно), как показано здесь.

Хотя лучше не устанавливать размеры на самом виде, обычно принято указывать размеры диаметра и радиуса на видах, если позволяет пространство.

Иногда пространство и время ограничены, и вам, возможно, придется нарушить типичные правила рисования и определения размеров. Главное, чтобы чертеж был чистым, лаконичным, старались не повторять размеры, а указывать все необходимые.

Указания: Завершите, как указано.

Измерьте размер этого трехдюймового куба.

Более короткая часть этого стержня составляет 5/8 дюйма в диаметре и 2 1/8 дюйма в длину. Более длинная часть имеет диаметр 7/8 дюйма и длину 3 ½ дюйма. Нанесите размеры на чертеж.

Изометрические размеры

При нанесении размеров на изометрический эскиз важно, чтобы размеры не касались самого объекта, и размещать размер на той же плоскости, что и поверхность объекта, размер которого измеряется. Вы, вероятно, обнаружите, что для правильного измерения в изометрии потребуется некоторая практика.

Размещайте примечания на изометрическом чертеже, не обращая внимания на то, чтобы они располагались в той же плоскости, что и размеры. Это легче сделать и легче читать.

Изометрические банкноты не обязательно должны находиться в одной плоскости.

Обратите внимание, что в приведенном выше примере часть каждой линии выноски к нотам нарисована примерно под углом 15, 30, 45, 60 или 75 градусов.Это сделано во избежание путаницы с другими строками. Никогда не проводите линии выноски полностью горизонтально или вертикально. .

Тест

Направления: заполните, как указано.

Обмерьте этот чертеж. Размеры: 3 дюйма в длину, 2 1/8 дюйма в ширину, 1 5/8 дюйма в высоту и угол 45 ° в глубину ½ дюйма. Угол начинается как середина трехдюймового размера.

Обмерьте этот чертеж. Основание - квадрат ½ "x 1 ½". Цилиндр имеет диаметр 1 дюйм.x 1-1 / 8 ”, длина
. Просверленное сквозное отверстие 5/8 ”.

Тест

Направления: Вам будет предоставлен объект для эскиза и измерения.

Ортогональные размеры

Когда вы посмотрите на объект в форме ласточкина хвоста на несколько страниц назад, легко увидеть, что изометрический эскиз может быстро стать загроможденным размерами. Из-за этого более сложные эскизы и чертежи имеют размерную орфографию.Этот метод обеспечивает лучший способ четкого и детального измерения.

Вот семь общих правил, которым нужно следовать при расчете размеров.

  • Покажите достаточно размеров, чтобы можно было определить предполагаемые размеры без того, чтобы рабочий вычислял или предполагал какие-либо расстояния.
  • Четко укажите каждое измерение, чтобы оно понималось только одним способом.
  • Отображение размеров между точками, линиями или поверхностями, которые имеют необходимое отношение друг к другу или которые определяют расположение других компонентов или сопрягаемых деталей.
  • Выбирайте или располагайте размеры, чтобы избежать накопления размеров, которое может привести к неудовлетворительному стыковке деталей. (Другими словами, обеспечьте увеличение допусков, как в примере ниже.
  • Показать каждое измерение только один раз. (Не дублируйте размеры).
  • По возможности, обмерьте каждый объект на виде там, где он наиболее четко виден и где проявляется его истинная форма.
  • По возможности указывайте размеры, чтобы использовать легкодоступные материалы, детали и инструменты.

Обратите внимание, что размеры правильно размещены между видами, а не по внешним краям чертежа.

Тест

Направления: на отдельном листе бумаги сделать размерный орфографический эскиз этого объекта.

Указания: на отдельном листе бумаги сделать размерный орфографический эскиз объекта.

Тест

Указания: Вам будет предоставлен объект для эскиза и измерения.

Размеры планов этажей - Строительные чертежи

План этажа имеет точные размеры, чтобы обеспечить правильное расположение таких элементов, как стены, колонны, двери, окна, проемы, лестницы и другие детали для строительства. Иногда после того, как план нарисован точно в масштабе, его воспроизведение вызывает небольшое увеличение или уменьшение рисунка. В таких случаях план этажа немного выходит за рамки истинного масштаба, но это приемлемо, поскольку указанные размеры являются определяющими факторами.Фактически, большинство дизайнеров добавляют к чертежу пометку, в которой говорится: «Не масштабируйте чертеж, следуйте указанным размерам».

Как правило, размеры таких элементов, как стены, соответствуют каркасу (рис. 6-32), поскольку строитель сначала возводит его, а затем добавляет к нему отделку. Этот метод определения размеров дает точное расположение стоек, колонн и балок и обычно размещается на их лицевой стороне. Однако в некоторых случаях центральная линия стены может быть расположена и измерена, как показано на Рисунке 6-33.

Рис. 6-31. Часть плана этажа может быть обозначена символом для более крупного и подробного плана, который нарисован где-нибудь в другом месте. Например, эта часть плана обозначена как область 6 и увеличена на листе A4.

Рисунок 6-32 Размеры на плане этажа обычно определяют каркас здания, например, поверхность этих стоек 2x4.

Как отмечалось в главе 5, определение размеров выполняется иерархическим образом. Здания, структурный каркас, комнаты и приспособления имеют размеры в порядке убывания размеров.Фактическое количество размеров на плане зависит от того, сколько свободы дизайнер предоставляет подрядчику. Очень подробный план с размерами оставляет застройщику мало места для отклонения от первоначального проекта. Однако, если показаны только несколько ключевых размеров, строителю доверяют определение точного расположения внутренних компонентов. Хороший ориентир для определения размеров находится где-то между этими двумя подходами. Завышенный по размеру план дает строителю небольшую свободу вносить коррективы в полевых условиях или заменять методы экономии.Однако слишком мало размеров может вызвать много догадок и увеличить вероятность ошибки в полевых условиях и при координации между субподрядчиками.

Рис. 6-31. Часть плана этажа может быть обозначена символом для более крупного и подробного плана, который нарисован где-нибудь в другом месте. Например, эта часть плана обозначена как область 6 и увеличена на листе A4.

Рисунок 6-32 Размеры на плане этажа обычно определяют каркас здания, например, поверхность этих стоек 2x4.

Рисунок 6-33 Все размеры на этом плане этажа указаны до лицевой стороны стойки, за исключением стены между туалетами. Его размер соответствует средней линии стены. Технику центральной линии также можно использовать для определения местоположения внешних окон и дверей, как показано в этом примере.

Рисунок 6-33 Все размеры на этом плане этажа приведены до лицевой стороны стойки, за исключением стены между туалетами. Его размер соответствует средней линии стены. Технику центральной линии также можно использовать для определения местоположения внешних окон и дверей, как показано в этом примере.

Рисунок 6-34 Обратите внимание, что размеры на этом частичном плане этажа указаны за пределами помещений. Выносные линии не касаются стен, а темные отметки под углом 45 градусов указывают протяженность размеров.

Методы расчета

Размеры указаны на плане этажа, как показано на Рисунке 6-34. Обратите внимание, что размерные линии рисуются светлее, чем линии стен, и обычно представляют собой непрерывную группу или цепочку чисел вдоль линии. Выносная линия начинается немного от объекта (минимум Vi6 дюймов или 1.58 мм), не касаясь его. Он выступает за размерную линию примерно на V8 дюйма (3,17 мм). Стрелки, точки или деления под углом 45 градусов (наиболее часто) используются на стыке выносной линии и размерной линии (Рисунок 6-35). Стрелки, точки или отметки делаются более толстой и / или темной линией, чтобы выделить их графически. Отметки под углом 45 градусов нарисованы в одинаковом направлении. Однако некоторые рисовальщики наклоняют метки для вертикального считывания размеров слева направо и горизонтально считывают размеры справа налево.При использовании компьютера любой из этих трех графических символов (стрелки, точки или отметки) может быть вызван и последовательно вставлен для всех размеров.

Для нанесения размеров на плане этажа обычно требуются две или три непрерывных размерных линии для определения местоположения внешних стен, выступов стен, внутренних стен, окон, дверей и других элементов, как показано на рис. 6-36. Размеры наружных стен здания выходят за пределы плана этажа. Самая внешняя размерная линия - это общий размер здания. Следующая размерная линия, движущаяся к плану, указывает расположение стен и осевые линии дверей и окон.Другие различные детали в плане (такие как незначительные смещения, изгибы или шкафы и приспособления) расположены на линии третьего измерения. Эта иерархия линий позволяет плотникам и другим профессионалам быстро находить основные элементы каркаса и второстепенные детали, обращаясь к соответствующей размерной линии.

СТУЛЫ ДЛЯ ДИВАНА

30VS 4 'СТОЛ ДЛЯ ДИВАНА

СТУЛЫ БАРНЫЕ

30VS4 'ТАБЛИЦА ДЛЯ ДИВАНА

Рисунок 6-36 Размеры на плане этажа сгруппированы иерархически, начиная от общих размеров внешних стен и кончая меньшими компонентами здания или пространства, такими как выступы стен, внутренние стены, окна, двери и другие важные элементы.

Рисунок 6-35 Темные отметки под углом 45 градусов к выносной линии размера являются наиболее распространенным методом обозначения точек соединения.

Рисунок 6-36 Размеры на плане этажа сгруппированы иерархически, начиная от общих размеров внешних стен и кончая меньшими компонентами здания или пространства, такими как выступы стен, внутренние стены, окна, двери и другие важные элементы.

Рисунок 6-37 Выноска используется для обозначения расстояния в 1'-3J'2 дюйма от угла стены до полки регистрации на этом частичном плане, так как пространство внутри размерной линии слишком мало написать письмо.

Рисунок 6-38 На планах этажей в небольших жилых проектах часто изображена отделка из материалов, например, кафельный пол в прихожей, кухне, зоне для завтрака и подсобном помещении.

Прочтите здесь: Обозначение материалов

Была ли эта статья полезной?

2021 Справка по SOLIDWORKS - Размеры на чертежах

  • Форматирование размеров на чертежах

    Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить его свойства и форматирование.Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

  • Параметры отображения измерений

    Можно щелкнуть измерение правой кнопкой мыши и выбрать Параметры отображения. Доступные варианты зависят от типа размера и других факторов.

  • Скрыть / показать аннотации

    Скрыть / показать аннотации позволяет переключать видимость отдельных аннотаций или таблиц на чертеже.

  • Выделение измененных размеров
  • Вставка размеров в чертежи

    Размеры на чертеже SOLIDWORKS связаны с моделью, и изменения в модели отражаются на чертеже.

  • Размер Тип
  • Конечные нули
  • Свойства документа - размеры

    Вы можете указать параметры черчения на уровне документа для всех размеров.Доступно для всех типов документов.

  • Другой размер PropertyManager

    В окне PropertyManager Другой размер можно указать отображение размеров.

  • PropertyManager Значение размера

    В PropertyManager Значение размера можно указать отображение размеров. Если вы выберете несколько измерений, будут доступны только те свойства, которые применяются ко всем выбранным размерам.

  • Точность размеров
  • Выравнивание размеров и примечаний

    Вы можете выровнять размеры и примечания несколькими способами, используя выведение линий, сеток и инструментов выравнивания.

  • Сканировать равное

    Сканировать равное (панель инструментов Размеры / Взаимосвязи) позволяет сканировать на чертежах линии эскиза равной длины или дуги эскиза равного радиуса. Он не проверяет объекты модели.

  • Rapid Dimension

    Вы можете использовать быстрый выбор размеров для размещения размеров, чтобы они были равномерно распределены и их было легче читать.

  • Автоматическое измерение чертежа

    Вы можете использовать инструмент "Автоматический размер" для вставки справочных размеров в виды чертежа в качестве базовых, цепных и ординатных размеров.Инструмент Авторазмер работает аналогично в эскизах.

  • DimXpert

    DimXpert ускоряет процесс добавления справочных размеров, применяя размеры на чертежах, чтобы такие производственные элементы, как шаблоны, пазы и карманы, были полностью определены.

  • Размер PropertyManager

    Позволяет задать размеры на чертеже с помощью интеллектуального или DimXpert.

  • Добавление параллельных размеров к чертежам
  • Справочные размеры

    Справочные размеры показывают размеры модели, но они не влияют на модель, и вы не можете изменить их значения.Однако при изменении модели справочные размеры обновляются соответствующим образом.

  • Справочный центр масс на чертежах

    Центр масс - это выбираемый объект на чертежах, и вы можете ссылаться на него для создания размеров.

  • Использование круглых скобок для конкретных размеров
  • Базовые размеры

    Вы можете создать группу линейных размеров, измеренных из одного и того же места.

  • Размеры цепочки

    Вы можете создать цепочку связанных размеров, измеряющую от одного элемента к другому.

  • Ординатные размеры

    Ординатные размеры - это набор размеров, отсчитываемых от нулевой ординаты на чертеже или эскизе. На чертежах это справочные размеры, и вы не можете изменять их значения или использовать значения для управления моделью.

  • Угловые рабочие размеры

    Угловые рабочие размеры - это набор размеров, измеренных от нулевого градуса на чертеже или эскизе.

  • Размеры фаски

    На чертежах можно задать размеры фаски.В дополнение к обычным свойствам отображения размеров, размеры фаски имеют собственные параметры для отображения выноски, отображения текста и отображения X.

  • Допуск и точность
  • Перемещение и копирование размеров

    После отображения размеров на чертеже их можно перемещать внутри вида или на другой вид. Когда вы перетаскиваете размер из одного места в другое, размер снова присоединяется к модели, если это необходимо. Вы можете перемещать или копировать размеры только на вид, ориентация которого соответствует этому размеру.

  • Изменить размер

    В диалоговом окне «Изменить» можно изменить размер детали, эскиза, сборки или чертежа.

  • Удаление размеров
  • Палитра размеров

    Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить свойства и форматирование измерения. Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

  • Выносные линии размеров

    Вы можете изменить точку присоединения выносных линий размера по умолчанию, наклонить выносные линии, изменить направление выноски и перетащить выносные линии между центральной, минимальной и максимальной точками присоединения дуг и окружностей.

  • Лидеры измерений
  • Пример: Типы размерных схем
  • Определение размеров до средних точек
  • Автоматический поиск виртуальных острых углов для размеров

    Находясь в инструменте измерения размеров, вы можете определять виртуальные острые элементы между двумя объектами и использовать виртуальные острые элементы для определения размеров.

  • 8 распространенных ошибок при рисовании, которых следует избегать

    Мы можем видеть серую зону с медицинскими устройствами, напечатанными на 3D-принтере, особенно когда речь идет о медицинской промышленности, которая фактически печатает эти устройства для своих пациентов. Нельзя игнорировать преимущества больниц и других медицинских организаций, напечатавших эти части.

    3D-печать обеспечивает большую гибкость, несколько итераций, быструю смену заказов и множество прочных и универсальных материалов. Проблема возникает, когда мы объединяем имплантаты и протезы; в этих случаях, если продукт печатается в медицинском учреждении, больница в некоторой степени предоставлена ​​самой себе, когда дело доходит до управления качеством.

    Это была лишь одна из тем, затронутых на конференции MD&M BIOMEDigital, посвященной применению 3D-печати в медицине. Панель, спонсируемая Formlabs, Trelleborg и Protolabs, состояла из трех человек с большим опытом работы в сфере здравоохранения:

    • Бет Рипли, доктор медицины, доктор философии, директор сети 3D-печати Veterans Health Administration (VHA) в VA Health Care. Системы
    • Шон МакЭлигот, руководитель отдела исследований и разработок медицинского оборудования в клинике Майо
    • Джон Фуди, инженер-технолог Corvia Medical

    Рипли, чья организация использует аддитивное производство (AM) для создания ортопедических и протезных материалов для ветеранов, обсудил явные преимущества AM для этих приложений на примере из реальной жизни, в котором ветеран с напечатанным на 3D-принтере протезом нижней конечности испытал боль в колене во время реабилитации.Протезист хотел вырезать материал на протезе, чтобы облегчить боль.

    Конференц-панель D&M BIOMEDigital.

    «Протезист смог запрыгнуть на компьютер и с помощью программного обеспечения внести эти изменения примерно за 20 минут, перепечатать протез в течение ночи, а на следующий день вернуть пациента в другой протез без перерыва в реабилитации», - сказала она. . «Это огромное пространство, в котором мы заинтересованы».

    Рипли также отметил, что ортез - это интересное пространство для добавок, потому что он может позволить оцифровку различных скоб, чтобы они были наготове, когда эти иногда хрупкие устройства ломаются.

    Еще одно преимущество медицинских устройств для 3D-печати - это разнообразие доступных материалов. В клинике Мэйо МакЭлигот отметил, что у них есть широкий спектр материалов и оборудования, включая титановый принтер, поскольку они используют аддитивное производство для многих вещей, от уникальных устройств до лабораторного оборудования и имплантатов височно-нижнечелюстного сустава (ВНЧС). .

    «Биосовместимые материалы очень интересны для нас, и мы начинаем их использовать», - сказал он. «У нас есть проблемы с каждым из различных материалов.Сейчас я с большим оптимизмом смотрю на мир стереолитографии [SLA] ».

    Обоюдоострый меч для широкого спектра материалов заключается в том, что мы еще многого не знаем о том, как различные материалы взаимодействуют с людьми и о различных методах стерилизации, используемых в медицинской промышленности. Например, устройства, созданные с использованием плавленых волокон, нельзя использовать повторно, потому что их нельзя очистить, чтобы снизить риск заражения.

    Поверхности должны быть относительно непористыми, чтобы их можно было чистить », - сказал МакЭлигот.«Исторически сложилось так, что в стереолитографии материалы не были настоящими инженерными материалами, поэтому они были хрупкими, а в некоторых случаях - нестабильными по размерам».

    Рипли согласился с МакЭлиготом относительно ограничений материалов и соображений.

    «Вы должны быть очень осторожны с материалами, которые вы кладете, потому что сам процесс стерилизации может изменить эти свойства материала», - отметила она.

    Рипли сказал, что VHA в основном использует методы SLA и DLP, если они являются фотоотверждаемыми материалами.Она также отметила, что больничная система использует технологию порошковых кроватей.

    «У нас есть принтеры на пневматической основе, на основе шприца, которые позволят вам загружать практически любой материал в шприц и выталкивать его при сжатии воздуха», - пояснил Рипли.

    Другая проблема, с которой сталкиваются медицинские организации, использующие 3D-принтеры, - это разработка системы менеджмента качества (QMS), которая является довольно новой для больниц, печатающих внутри компании.

    «Это было необычно и ново для нас, но очень важно с точки зрения обучения тому, как быть производителем», - сказал Рипли.«Мы все еще учимся. Это не то, что можно просто снять с полки. Каждая система менеджмента качества должна быть построена для организации ».

    МакЭлигот согласился с необходимостью хорошей системы менеджмента качества для медицинских организаций, но также подчеркнул, что клиника Мэйо включает FDA в свои исследовательские инициативы. Исключение для исследуемых устройств (IDE) в рамках FDA позволяет отслеживать текущие исследования. Это исключение позволяет проводить многие исследования медицинских устройств, напечатанных на 3D-принтере.

    «С нормативной точки зрения это немного серая зона», - сказал МакЭлигот. Он отметил, что организации не обязательно быть производителем медицинского оборудования для поддержки IDE, но необходима система менеджмента качества. Он также отметил, что, когда клиника Mayo Clinic начнет использовать свой титановый принтер для имплантатов, ей придется стать зарегистрированным производителем медицинского оборудования в соответствии с правилами FDA, независимо от своего статуса IDE.

    Конечно, это не большая проблема для производителей медицинского оборудования, таких как Corvia Medical, которая известна производством структурных сердечных устройств и уже имеет установленную систему менеджмента качества.

    «Мы, вероятно, далеки от того, чтобы когда-либо рассматривать возможность внедрения 3D-печатных деталей в любую часть нашего реального производимого устройства», - отметил Фуди. «Сейчас существует так много ограничений, над которыми мы работаем».

    Скорость производства, материалы, машины и программное обеспечение, которые могут быть проверены и отмечены в системе менеджмента качества, соображения поколений и потенциальное загрязнение являются ограничениями, отмеченными Foody.

    Как создавать эффективные чертежи магазинов: Руководство UR по производству: искусство, наука и инженерия: Университет Рочестера

    Как создавать эффективные чертежи магазинов

    Попросить кого-то сделать что-то для вас означает точно поделиться множеством деталей и совершить покупки рисунки - это общепризнанная система.В этой статье будут рассмотрены основные принципы, которые вы должны знать, чтобы помочь вам эффективно использовать возможности на территории кампуса и за его пределами для типичных студенческих проектов. Рисунок, соответствующий этим советам, может быть понят большинством людей, хотя они упрощены по сравнению с системой общих размеров и допусков, которая используется в профессиональном мире для профессиональных нужд.

    Подумайте о том, что мы сделали сегодня, на 30 секунд!


    Ручка и бумага и CAD

    Изготовленные вручную рабочие чертежи могут быть очень эффективными, особенно если вы умеете иллюстрировать глубину.Но даже если вы можете рисовать только приблизительно в 2D, сделанные вручную рисунки - это полезные заметки для создания очень простых деталей и демонстрации руководителю магазина, что вы хотите, чтобы ваша деталь выполняла, когда вы запрашиваете их мнение. Если вам никогда не нужно выходить за рамки этого, ничего страшного.

    Если у вас сложная деталь или вам нужно изготовить много разных деталей (или вы хотите приобрести профессиональные навыки), стоит потратить несколько часов на изучение базового использования программы автоматизированного проектирования. Эти программы позволяют очень быстро создавать и редактировать чистые чертежи, а их чертежи и модели легко делиться с товарищами по команде и изготовителями.Университет Рочестера предоставляет ряд программ САПР на школьных компьютерах, дополнительную информацию см. В разделе «Ресурсы по изготовлению».

    Наверх ↑


    Виды и их расположение

    Чертеж состоит из нескольких иллюстраций детали с разных точек зрения, называемых «видами». Сумма информации, представленной во всех представлениях, должна полностью описывать функции и их расположение.

    Представление этой информации на нескольких представлениях поможет сделать ваши размеры и допуски очевидными, хотя распределение значений по слишком большому количеству представлений затрудняет поиск чего-то конкретного.Делайте то, что кажется вам подходящим балансом, и получите мнение менеджера вашего учреждения.

    Аксонометрические виды

    Изометрические / диметрические / триметрические виды сразу показывают большинство характеристик детали и дают изготовителю четкое представление о всей детали. Рекомендуется включить в чертеж один аксонометрический вид. Задавать размеры на этом виде не рекомендуется как из-за его сложности, так и из-за того, что воспринимаемый размер объекта искажен по глубине (эффект, называемый «ракурсом»).

    Ортогональная проекция

    Большинство деталей лучше всего понять, если проиллюстрировать их с помощью перспектив, повернутых на 90 ° друг относительно друга, видов спереди / слева / справа / сверху / снизу. Помогает то, что эта система универсальна. Выбор перспективы детали должен быть передним - это вопрос того, что сделает четкий рисунок.

    Наиболее интуитивно понятный шаблон представления ортогональной проекции в виде набора видов - это показать вид спереди в центре, ограниченный другими видами, как если бы вы катили деталь на столе.Ось каждого вида должна совпадать с осями вида спереди.

    Виды в разрезе

    Вид в разрезе:

    Вы также можете комбинировать ортогональные виды и виды в разрезе, просто заменив ортогональный вид на вид в разрезе или поместив вид в разрезе рядом с соответствующим ортогональным видом.

    Сборочные чертежи

    Если вы просите изготовителя изготовить несколько частей системы, демонстрация того, как эти части сочетаются друг с другом, поможет ему определить эффективный процесс изготовления.Изготовитель также может проверить работоспособность деталей, убедившись, что они подходят друг другу, и может выполнить за вас сложные процессы сборки. На сборочных чертежах обычно используются виды в разобранном виде и виды в разрезе.

    Наверх ↑


    Четкое указание размеров

    Четко представленная информация понимается правильно и быстро. Указание размеров и местоположения элементов с помощью нескольких основных правил поможет свести к минимуму ошибки и сократить время производителя.

    Укажите расстояния двусторонними стрелками, параллельными длине. Вы можете уменьшить беспорядок, указав размеры вдали от вида чертежа, используя выносные линии, чтобы уточнить, на какой элемент ссылается.

    • Укажите размер на чертеже только один раз. Повторяющиеся указания могут сбивать с толку, их можно интерпретировать как указание на две разные функции.
    • Постарайтесь уместить все размеры объекта на одном виде - сделайте компромисс, чтобы избежать беспорядка.
    • Не позволяйте размерным линиям пересекать другие линии.Это затрудняет интерпретацию размеров.

    Обозначения углов выполнены в аналогичном стиле.

    Отверстия следует обозначать однонаправленной стрелкой рядом с различными спецификациями, описывающими важные характеристики отверстия.

    • Диаметр отверстия
    • Глубина отверстия или показатель того, что он проходит через все тело (THRU)
    • Форма дна отверстия
    • Тип резьбы в отверстии, если оно резьбовое

    Вы можете указать размеры набора повторяющихся отверстий с единым указанием путем добавления к нему количества отверстий, к которым он применяется, т.е.е. «<Количество отверстий> X <Технические характеристики>». Обратите внимание, что на самом деле это может быть нечеткий стиль, если на чертеже есть разные отверстия с одинаковым диаметром.

    Наверх ↑


    Применение допусков, или «Проектирование в соответствии с реальностью»

    Никакой производственный процесс не может дать вам именно тот размер, который вы хотите, только что-то в пределах диапазона значений, который мы называем допуском размера. В каждой машине есть ошибка (которая начиналась как ошибка в машинах, производящих машины), и менее точная работа часто оказывается более быстрой.Хороший чертеж является неполным без указания того, какая вариабельность каждого размера элемента приемлема для вас, что зависит от того, что вам нужно для выполнения этого элемента.

    Основные указания допусков

    Указания допусков либо находятся рядом с размером, либо перечислены в другом месте на странице, если они применяются к размерам чертежа в целом - установка общего допуска означает, что вам нужно только указать исключительные допуски рядом с размерами , что уменьшает беспорядок. Существует три основных способа сообщить о допуске:

    • Как вариант относительно идеального размера.1,0 "+/- 0,1" означает, что приемлемо значение от 0,9 до 1,1 дюйма. 2,54 "+,05" означает, что допустимы 2,54–2,59 дюйма.
    • В качестве диапазона допустимых размеров, например От 0,9 "до 1,1"
    • В качестве максимального или минимального размера, например .9 "MIN или 1.0" MAX

    То, как вы указываете толерантность, зависит от личного или организационного стиля, если он соответствует тому, что вы хотите. Важно то, что вы последовательны, чтобы ваши рисунки легко читались.

    Примеры индикации допуска

    Допуски длины

    Максимальная и минимальная допустимая длина элемента полностью зависит от функции, и здесь слишком много возможных функций, чтобы перечислить их здесь.Поговорите с менеджером объекта о том, какие допуски подойдут для ваших нужд - они также смогут сказать вам, какие допуски реалистичны для их оборудования.

    Несколько примеров, чтобы дать вам представление о допусках по длине:

    • Большинство производителей-любителей могут сказать, если что-то составляет +/- 0,5 дюйма в пределах определенной длины, которая составляет менее 1 фута, и все производственные процессы могут изменить деталь с большей точностью, чем это. Более широкие допуски не сэкономят время на изготовление (опять же, если принять масштаб <1 фута в длину).
    • +/- .01 "может получить любой студент, использующий фрезу. Надежное изготовление деталей с точностью +/- .005" возможно с некоторой практикой.
    • Профессиональные производители кампусов и студенты с большим опытом работы в механическом цехе обычно хорошо справляются с +/-. 001 "и, возможно, +/-. 0005".
    • Машинисты и высокоточные предприятия могут еще добиться большей точности. У URnano есть специализированное оборудование, которое может достигать микронной и нанометровой точности.
    Допуски отверстий

    Отверстия могут быть спроектированы таким образом, чтобы валы устанавливались свободно или плотно, и получение желаемой посадки означает сохранение диаметра отверстия в соответствующем диапазоне значений.

    Типы посадок для отверстий под вал и соответствующие допуски

    Размеры сквозных отверстий для плотной и свободной посадки с резьбовыми валами

    Наращивание допусков

    Если положение элемента B зависит от положения элемента A, истинное Допуск в положении элемента B - это СУММА допусков положения элемента A и B. Это называется накоплением допусков, и это быстро испортит ваши чертежи деталей, если вы не примете это во внимание. Даже если вы учитываете это, наложение заставляет ваши функции иметь более жесткие допуски.Самый простой способ справиться с наложением - избежать этого, сделав все размеры зависимыми от одних и тех же элементов (использование базы данных - простой и настоятельно рекомендуемый метод для этого).

    Наверх ↑

    Чертеж | графика | Британника

    Чертеж , также пишется Чертеж , также называемый инженерный чертеж , графическое представление конструкций, машин и их составных частей, которое сообщает о техническом замысле технического проекта мастеру или рабочему, создающему продукт.

    На стадии проектирования чертежи от руки и механические чертежи служат для вдохновения и руководства проектировщиком, а также для общения между дизайнером, сотрудниками, производственным отделом, а также маркетинговым или управленческим персоналом. На этом этапе точные механические чертежи могут прояснить, подтвердить или опровергнуть схему, которая выглядела многообещающей на эскизе от руки. Фактически, и эскиз, и точный механический чертеж являются важными частями процесса проектирования, и оба относятся к области черчения.После того, как базовая конструкция установлена, навыки составления чертежей помогают в разработке и передаче большого количества данных, необходимых для производства и сборки деталей. Для автомобиля, небоскреба или космического корабля могут потребоваться десятки тысяч чертежей, чтобы передать все требования к готовому продукту от дизайнеров к производителям.

    Завершение набора чертежей, необходимых для производства продукта или построения проекта, включает три важных фактора: (1) подробное описание каждой детали и требований конечного продукта или проекта; (2) применение здравого смысла и знания стандартных процедур составления проектов для выбора комбинации чертежей и спецификаций, которые будут передавать информацию, идентифицированную на этапе (1), наиболее ясным образом; и (3) размещение квалифицированного персонала и подходящего оборудования для подготовки документов, указанных на этапе (2).

    Черчение основано на концепции ортогональной проекции, которая, в свою очередь, является основной задачей раздела математики, называемой начертательной геометрией. Несмотря на то, что предшествовала публикация соответствующего материала и последовала обширная разработка, книга Géométrie descriptive (1798) Гаспара Монжа, французского математика 18-го века, считается первым изложением начертательной геометрии и формализацией орфографической проекции. . Росту и развитию профессии чертежника способствовало применение концепций, опубликованных Монжем, необходимость изготовления взаимозаменяемых деталей, введение процесса проектирования и экономия, предлагаемая набором чертежей, которые в большинстве случаев делали здание. работающей модели не нужно.

    Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

    Люди с различными навыками и специальностями необходимы для разработки и реализации инженерных и архитектурных проектов. Составление документов обеспечивает общение между ними и координацию их деятельности. Дизайнер несет основную ответственность за основную концепцию и окончательное решение, но зависит от поддержки нескольких уровней составителей, которые готовят графические исследования деталей; определить посадки, зазоры и возможность изготовления; и подготовим рабочие чертежи.Художник-иллюстратор, или технический иллюстратор, преобразует предварительные или окончательные рисунки в графические изображения, обычно полноцветные перспективные конструкции, чтобы помочь другим визуализировать продукт, информировать публику, привлекать инвестиции или способствовать продажам. Перед тем, как приступить к составлению собственных чертежей, лица, занимающиеся чертежной профессией, могут отслеживать чертежи, чтобы отредактировать или отремонтировать их, а затем перейти к подготовке подробных чертежей, таблиц материалов, спецификаций узлов (таких как двери и окна) и определения размеров чертежей. по инициативе более опытных коллег.Широкий спектр действий, требуемых от команды дизайнеров, требует, чтобы ее члены сочетали опыт и творческий подход с навыками визуализации, анализа и разграничения, а также со знанием материалов, производственных процессов и стандартов.

    Производители, изготовители или строители несут ответственность за точное соблюдение набора чертежей и спецификаций; у них не должно быть необходимости задавать вопросы или принимать решения относительно деталей конструкции.Ответственность за все такие подробности несет группа разработчиков; чертежи должны четко отражать всю необходимую информацию, чтобы выполнялись функциональные требования и нормативные ограничения к готовому продукту или проекту, чтобы механические свойства материалов были подходящими, а операции по механической обработке, а также процедуры сборки или монтажа были возможны.

    Строго утилитарные цели рисования и упор на ясность и точность явно отличают его от родственной формы искусства, описанной в рисунке статьи.Картографическое оформление рассматривается в статьях картографических и геодезических. Некоторые конкретные применения чертежей рассматриваются в статьях «Строительство зданий»: «Современные строительные практики»; дизайн интерьера; и швейная и обувная промышленность.

    Виды чертежей

    В зависимости от продукта или проекта набор чертежей обычно содержит подробные чертежи (также называемые рабочими чертежами), сборочные чертежи, чертежи в разрезе, планы (виды сверху) и фасады (виды спереди).Для изготовления машины форма и размер каждой отдельной детали, за исключением стандартных крепежных деталей, описаны на подробном чертеже, и, по крайней мере, один сборочный чертеж показывает, как детали подходят друг к другу. Чтобы прояснить детали интерьера или стыковку деталей, может потребоваться подготовить чертеж сечения, на котором деталь или сборка показаны так, как если бы они были вырезаны плоскостью, с удаленной частью объекта. Для строительства здания необходимы планы, фасады, разрезы и подробные чертежи, чтобы передать информацию, необходимую для оценки затрат, а затем возвести конструкцию.В этом случае подробные чертежи содержат точную информацию о таких элементах, как лифты, лестницы, кабельная сеть, а также обрамление окон, дверей и перемычек. В наборе чертежей моста, плотины или шоссе появляется различная информация, но в каждом случае различия связаны с наилучшим способом передачи необходимой информации.

    3.3: Взять размеры по чертежам

    Лучший способ получить точные размеры по чертежам - использовать точные размеры (в миллиметрах или футах и ​​дюймах), указанные между размерными линиями.Любые мерки, которые вам нужны, должны быть где-то на чертежах. На чертежах каждое измерение обычно указывается только один раз. Если имеется несколько параллельных отрезков, измерение будет иметь только один. Чтобы найти нужный размер, вам может потребоваться обратиться к другим видам или вам, возможно, придется добавить или вычесть другие измерения.

    Измерительные линии на чертеже для определения размеров не являются точным способом извлечения размеров. Это потому, что рисунок является лишь представлением и может быть неточным.Фотокопии чертежей могут не соответствовать масштабу оригинала.

    Масштаб чертежа и ваша точность измерения приведут к неточностям. Например, если масштаб чертежа равен 1/8 "= 1'-0", ошибка в 1/32 "при измерении плана составляет 3" ошибки в измеряемом объекте. Детальные чертежи допускают большую точность, поскольку они пропорционально больше. Однако детали часто требуют большей точности и обычно содержат любые необходимые размеры.

    Когда точность не требуется и приблизительные размеры достаточны, планы обмеров - это быстрый метод снятия материала для оценки стоимости работы.В таких случаях обычно добавляется 10% для порогового значения и допуска по отходам.

    Планы измерений недостаточно точны для измерения материалов для резки и установки.

    Если вы воспользуетесь масштабом чертежа, то отсчитать размеры будет несложно. Однако в полевых условиях вам часто потребуются приблизительные измерения, и единственным подручным измерительным инструментом будет рулетка.

    Стальная карманная рулетка имеет подвижный крючок на конце, который позволяет точно измерять как при столкновении с поверхностью, так и при зацеплении за конец объекта (рис. 9).Конец гибкой ленты укорачивается, чтобы можно было закрепить крючок.

    1. Рулетка с подвижным крючком
    2. Измерительные метрические чертежи Обратные значения всех стандартных шкал, используемых архитекторами, показаны на рисунке 11.

      Масштаб

      3/32

      1/8

      3/16

      1/4

      3/8

      1/2

      3/4

      1

      1 1/2 (3/2)

      3

      Взаимное

      32/3

      8

      16/3

      4

      8/3

      2

      4/3

      1

      2/3

      1/3

    3. Взаимодействие стандартных шкал
    4. Считывание длины участков трубопровода Теперь выполните самотестирование учебного задания.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
