Ручной листогиб своими руками: чертеж

Где берут детали из металла различных форм? Ответ — покупают готовыми либо изготавливают самостоятельно. Готовые металлические детали намного дороже себестоимости металлического листа, а чтобы изготовить их самостоятельно, нужен специальный станок. Листогибочный станок можно изготовить своими руками, имея в наличии некоторые инструменты, материалы и, конечно, те самые «золотые руки». Видео и чертежи, представленные в нашей статье, тоже вам пригодятся.

Не проще ли купить листогиб?

Наиболее насущный вопрос – цена листогибочного станка. Стоимость заводского листогибочного оборудование высока. Целесообразна такая затрата только в случае, если вы приобретаете такой станок для заработка, в противном случае он себя не окупит.

Кроме того, большая часть станков такого плана рассчитана на то, чтобы гнуть листы шириной до 3 м. Универсальным такой агрегат не назовешь, во-первых, он войдет не в любой гараж, во-вторых, механический привод неудобен для тонких работ, а гидравлика сложна и дорогостояща. В-третьих, затраты энергии для изготовления небольших деталей не оправдают себя.

Остается лишь вариант с ручным приводом, который можно изготовить своими руками!

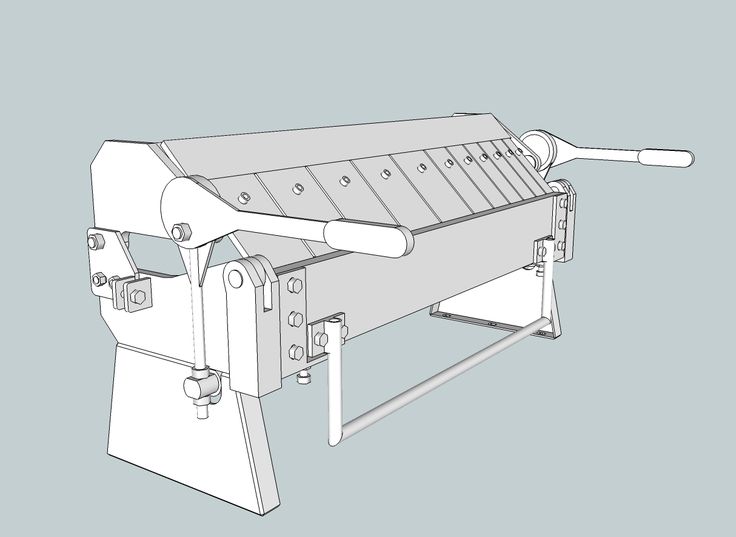

Простейший станок-листогиб своими руками

Сооружение самодельного ручного листогиба сэкономит ваши деньги и будет настоящей находкой всякий раз, когда нужно иметь дело с листовым железом. Благо в интернете можно найти самые разные чертежи с описаниями. Все предлагаемые модели разные, но можно найти общее в конструкции всех вариантов любого листогибочного станка:

  • Прижим;
  • Обжимной пуансон;
  • Ручка-рычаг;
  • Основания.

Кстати, все детали вовсе не обязательно изготавливать из металла, можно использовать и дерево. Прочности древесины достаточно, чтобы обработать тонкие алюминиевые или железные листы. Обычная древесина для этого, конечно, мягковата, лучше брать твердые породы вроде дуба, ясеня, ореха и т.д. Но на крайний случай простейшего гаражного листогиба подойдет и сосновый материал.

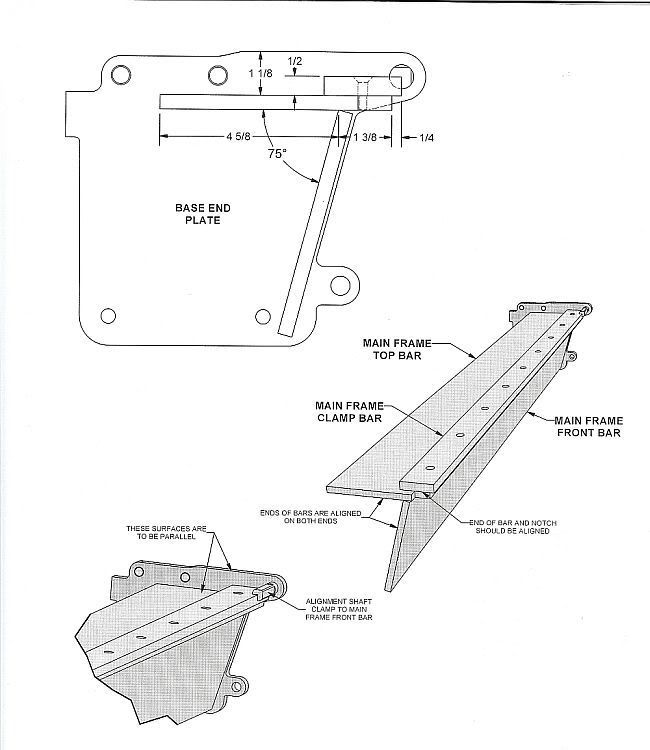

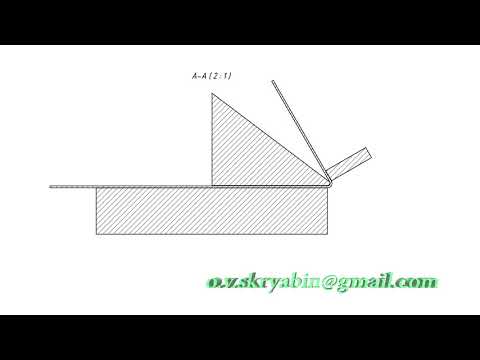

За основу

возьмите представленные чертежи:

  1. Укрепляем дерево металлическими уголками или листами металла;
  2. Где потребуется настоящая прочность, так это петли для станка, при помощи которых двигается его сгибающее звено;
  3. Если сгибающее звено будет приличного размера, то вам не понадобится даже утяжеляющая рама, чтобы оказывать нужное давление на тонкий металлический лист;
  4. Обжимной пуансон следует фиксировать барашковыми гайками, главное, положить под них шайбы;
  5. Для работы с листами разной толщины можно сделать заготовки нескольких пуансонов, у которых пазы разной толщины;
  6. Чтобы гнуть металлические листы под 90 градусов, нужно оборудовать ограничительную поверхность с наклоном около 5 градусов. Иначе идеально прямой угол сделать будет невозможно.

Секрет! Чтобы делать точные изгибы, нужно в предполагаемом месте изгиба сделать надпил, который будет направлять процесс в нужное русло.

Ручной листогиб для толстых листов своими руками

Для изготовления деталей из тонколистового металла сгодиться и самый простой вариант из дерева и минимума металлических элементов. Тогда как для обработки толстых листов нужны будут мощные швеллеры и уголки. Элементы конструкции те же что и в предыдущем листогибе: основание, прижим, рычаг и обжимной паунсон.

Материалы

Материал для ручного листогиба:

  • Для основания подойдет швеллер №6,5 или №8;
  • Для прижима берем швеллер №5;
  • Для пуансона нужен уголок №5 с максимально толстыми стенками;
  • Для ручки-рычага подойдет арматура диаметром в 15 мм;
  • Прут в 10 мм, листовой металл для «щечек».

Хотя конструкция по своему принципу не отличается от первого варианта, тут не обойтись без сварочного аппарата.

Последовательность работ

Приступаем к выполнению работ:

  1. Пуансон нужно сделать примерно на 5 мм короче, нежели основа;
  2. Отверстия для болтов в прижиме высверливаются четко по оси, на расстоянии 30 см от краев;
  3. Из арматуры выгибается ручка-рычаг в виде скобы. Ручку нужно приварить к уголкам с двух концов;
  4. На концах заготовок для пуансона и основания нужно выполнить фаску параметрами 7*45° . Фаску делается по ребру для того, чтобы можно было приварить оси из прута в 10 мм к пуансону;
  5. Привариваем прут к пуансону таким образом, чтобы его ось совпала с ребром уголка;
  6. Завершительный этап – это приваривание «щечек» из листовой стали. Но для начала нужно вычислить их точное расположение. Для этого производиться проверочная сборка – пуансон и основание зажимают в тиски так, чтобы рабочая часть пуансона (из уголка) и стенка основания (из швеллера) находились в одной плоскости, но с зазором в 1 мм при помощи, например, картонного листа;
  7. Щечки накидываются на оси пуансона и точечно прихватываются сварочным аппаратом. Теперь проводим тестовую гибку какого-нибудь тонкого листа металла. В это время производится регулировка положения щечек относительно основания – теперь их можно приварить капитально;
  8. В основании просверлите отверстия около 8,5 мм при помощи заготовки с отверстиями как направляющей и нанесите резьбу М10. В эти отверстия будут завинчены зажимные болты, на которые надеваются гайки и сразу же привариваются к основанию;
  9. Теперь болты вывинчиваются и вставляются в более широкие (10,5мм) отверстия прижима. На них снизу надеваются и привариваются гайки-ограничители. Чтобы их было удобнее использовать, выполните на головках болтов «барашки» или воротки.

Окончательная обработка деталей

Некоторые рекомендуют просто пройтись по прижиму напильником или, что еще более диковинно, болгаркой. Однако вы должны осознавать, что такая обработка плоскости прижима не даст идеальной точности – допустимая неровность этого элемента всего 0,2 мм. Напильником такой точности не достичь, а при некачественной обработке ваши листы после гибки будут волнистыми.

Для домашнего пользования это еще сгодится, но если вы решили профессионально выполнять какие-либо работы, то это недопустимо. Выход один – отдать прижим на фрезеровку, но делать это нужно после окончательной сборки. Когда все нюансы, которые могли проявиться, уже проявились, тогда фрезеровка действительно поможет все выровнять все до приличного результата.

Как видите, в условиях гаража можно выполнить замечательные ручные листогибочные станки. Выбирайте вариант, который вам нужен, и сделайте своими руками

простой станок для тонкого металла либо более серьезный станок из швеллеров и уголков для работы с толстыми листами. Чертежи с пошаговым описанием и мастер-класс на видео вам помогут. Советуем вам нагревать листы в местах изгиба, чтобы работы происходила еще более быстро и легко.

  • Назад
  • Вперёд

виды листогибов, как сделать своими руками

Стоимость фасонных деталей из металла бывает больше, чем основы конструкции, поэтому экономнее самостоятельно изготавливать углы, отливы, другие подобные изделия, причем необходимых размеров для конкретной задачи.

Заготовки сгибаются:

  • радиусно,
  • под определенным углом,
  • по кривым фасонам.

Но производство изделий из алюминиевых, жестяных, латунных, стальных сплавов невозможно без специальных приспособлений. А для этого можно смастерить в свободное время своими руками простейший листогиб, используя минимальное количество инструментов.

Содержание

  • 1 Что собой представляет листогибочный станок
  • 2 Область применения
  • 3 Виды листогибочных станков
    • 3.1 Вальцовый
    • 3.2 Листогибочный пресс
    • 3.3 Траверсный
    • 3.4 Роликовый
  • 4 Рекомендации по выбору листогиба
  • 5 Проще купить или сделать своими руками?
    • 5.1 Временная конструкция по упрощенной схеме
    • 5.2 Как сделать самодельный ручной листогиб
    • 5.3 Пошаговое описание с чертежами
  • 6 Ручной листогиб для толстых листов своими руками
    • 6.1 Как сделать ручной листогиб своими руками — чертежи с пошаговым описанием и видео работы
    • 6.2 Порядок изготовления листогибочного станка своими руками по чертежам
  • 7 Что такое зиг машина и как ее сделать
  • 8 Преимущества самодельного листогиба
  • 9 Меры предосторожности при работе

Что собой представляет листогибочный станок

Простые модели — пассивное оборудование. Основа – траверса. Она выполняет функции матрицы и представляет собой прочную балку, на которую кладется лист металла.

После этого заготовка прижимается деталью, которая оказывает давление по линии изгиба. В результате происходит деформация под задаваемым углом.

Есть станочные конструкции, где изгиб получается путем сгибания при повороте траверсы или под давлением сверху. Работа листогибов таких моделей часто контролируется оператором или уровень сгибания соблюдается с помощью ограничительных элементов, которые предотвращают увеличение заданного угла.

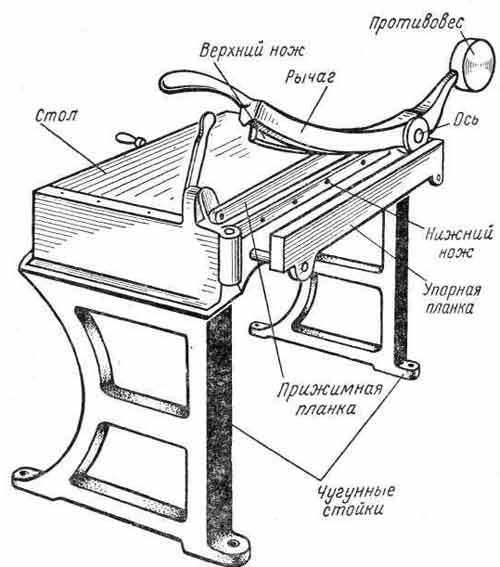

Конструктивно станки состоят из:

  • станины,
  • привода,
  • вертикально движущейся траверсы,
  • ножа для горизонтальной резки листового материала.
  • пуансона,
  • матрицы,
  • механизмов управления, контроля и измерения,
  • зажимов для удерживания заготовок.

Самодельный листогиб способен обеспечить угол изгиба до 180 градусов у металлической заготовки длиной до 4 м, толщиной до 1,5-2 мм. Простейшая конструкция ручной модели включает:

  • основание,
  • прижимное устройство,
  • обжимной пуансон с рычагом.

Область применения

Купленный листогибочный станок или сделанный по чертежам своими руками позволяет изготавливать строительные детали, металлические изделия, бытовую технику или решать хозяйственные задачи в быту.

Для получения необходимого результата используются операции:

  • свободной гибки,
  • гибки с калибрующим ударом или растяжением,
  • гибки роликовым приспособлением, часто совмещаемой с профилированием листов и отрезкой.

Самодельный листогибочный станок или предлагаемый разными производителями широко используется для изготовления и ремонта:

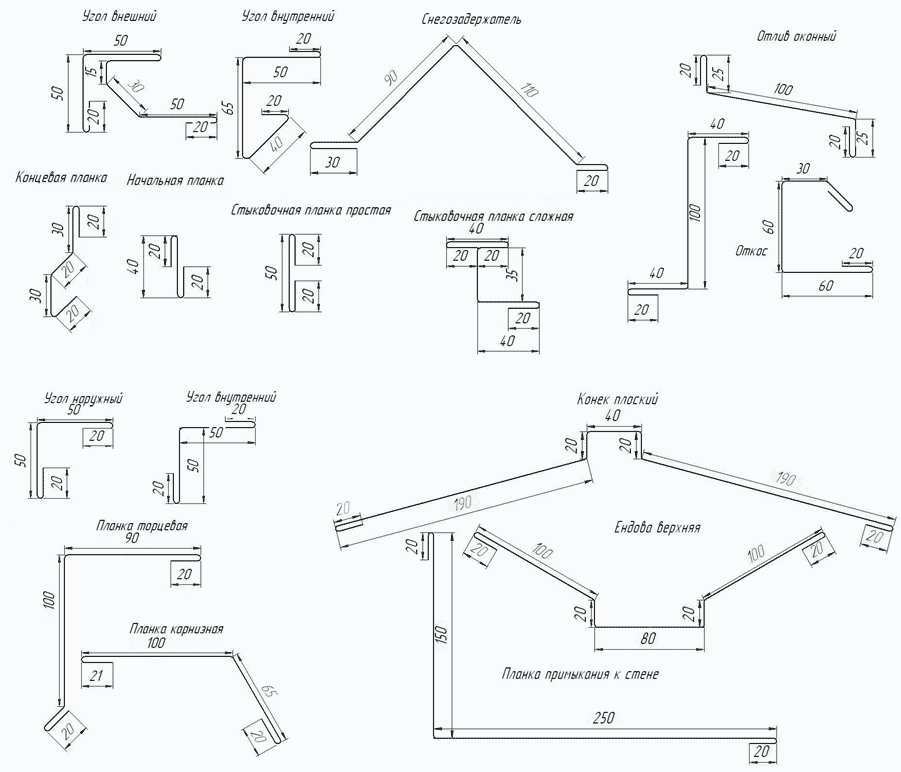

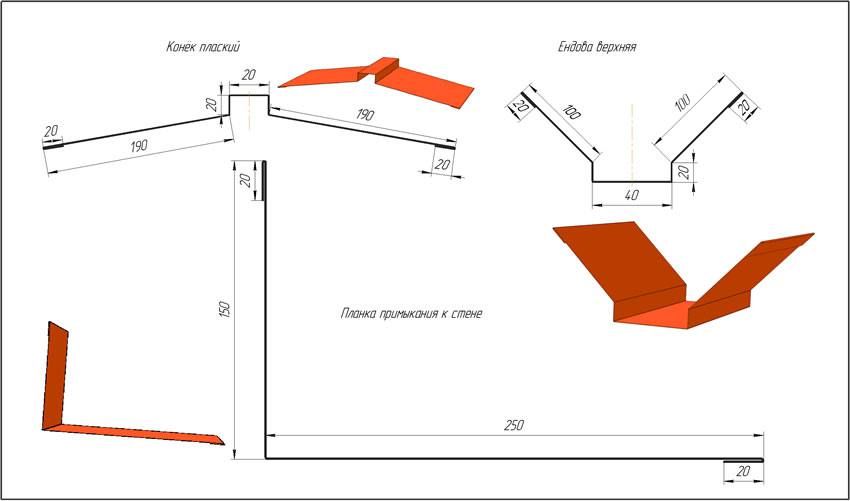

  • кровельных элементов,
  • вентиляционных шахт,
  • воздуховодов,
  • переплетов окон и дверей,
  • карнизов,
  • профнастила,
  • мебельных коробов, цилиндров, фурнитуры,
  • автомобильных кузовов, крыльев, подножек,
  • корпусов стиральных машин, микроволновых печей, холодильников,
  • авиастроении.

Виды листогибочных станков

Самодельный листогибочный пресс или изготовленный профессиональными мастерами может отличаться:

  • видом привода,
  • степенью механизации основного процесса,
  • точностью выполнения операций,
  • способом фиксации обрабатываемой заготовки.

Поэтому изготовление безопасной модели самодельного листогиба необходимо начинать с составления схемы и чертежей оборудования.

Вальцовый

Такие модели довольно широко распространены при производстве водостоков, баков, воздуховодов, других изделий круглой или овальной формы.

При изготовлении производители оснащают вальцы 2- 4 гибочными валами, электромеханическим или ручным приводом вращения, ручным, электрическим или гидравлическим прижимом валов. Приводной механизм для всех валов обеспечивает защиту листов заготовок от царапин, предотвращая ее проскальзывание.

Изготовление ручных или гидравлических листогибов проще, чем роликовых моделей.

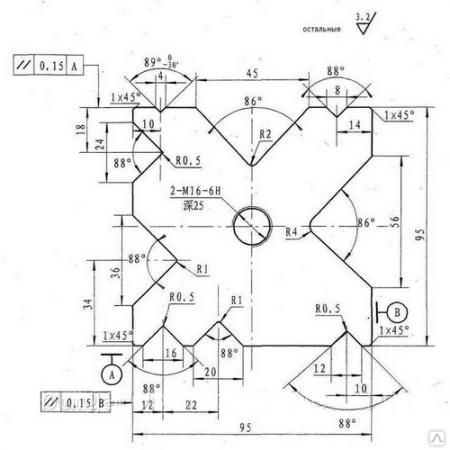

Листогибочный пресс

Листогибочные прессы с гидравлическим приводом используют многие производственные предприятия для обработки толстых заготовок методом холодной деформации. Заготовка располагается между двумя шаблонами, которые смыкаются под большим давлением.

В результате выдавливается необходимая форма. Такая технология позволяет производить изделия, чья геометрия точно отвечает требуемым параметрам. В домашних условиях своими руками можно сделать листогиб с ручным или механическим приводом, но не ждать от него слишком высокого качества.

Траверсный

Чтобы сделать козырек, отлив для крыши, можно оцинкованный лист загнуть о кромку верстака или при помощи уголка. Если же нужна деталь с разнонаправленными гранями, без специального приспособления не обойтись.

Смастерив простейшую конструкцию самодельного листогиба для работ с жестью, можно с легкостью заготовку зажимать линейкой-фиксатором, а края под нужным углом до 180 градусов загибать подвижной траверсой. Ширину заготовок определяет длина траверсы, что необходимо учитывать при изготовлении приспособления.

Роликовый

Роликовые модели оборудования отличаются не только конструктивно, но методами работы. Они используются меньше, но при необходимости радиального изгиба или трубки, это лучший вариант использования приспособления.

С их помощью заготовка не сгибается, а закругляется, причем даже далеко от кромок. Изготовленный своими руками роликовый листогиб помогает мастерить полые круглые или овальные изделия.

Рекомендации по выбору листогиба

Многих интересует, как выбирается листогиб, на какие параметры надо обращать внимание при покупке. Профессионалы советуют учитывать:

  • жесткость, другие характеристики материала для обработки,
  • максимальную длину, толщину обрабатываемых заготовок,
  • схему прижима листогиба,
  • вес оборудования,
  • вид привода,
  • возможности загиба под максимальным углом,
  • наличие регулировок для установки и проверки точности листогиба.

К оборудованию производители прилагают дополнительные приспособления, которые повышают производительность, безопасность, комфортность работы.

Проще купить или сделать своими руками?

Ответ зависит от цели использования. Даже мелкосерийное производство потребует больше физических усилий, времени при загибании руками. Точности параметров тоже не добиться. Даже самодельный листогиб позволит повысить эффективность работы.

Но стоимость заводского оборудования высока, расход электроэнергии большой. При одноразовом применении и изготовлении небольших деталей затраты не окупятся. Плюс к этому станки в основном рассчитаны на сгибание листов шириной до 3 м, гидравлика сложная. Более рационален вариант ручного привода. Такую модель листогиба можно изготовить своими руками. Он позволит повысить эффективность работы.

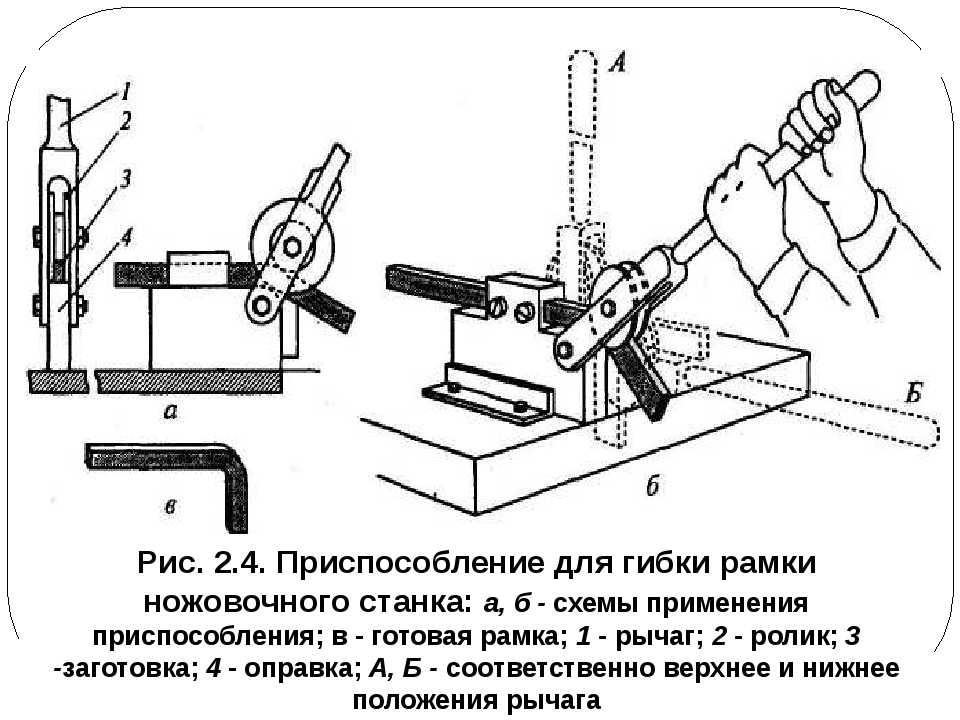

Временная конструкция по упрощенной схеме

При необходимости срочной работы с жестью подойдет простейшая конструкция ручного листогиба, чертеж которого широко представлен онлайн. Для нее достаточно использования стальных уголков и струбцин. При обработке заготовок:

  • край листа зажимается между двумя уголками при помощи мощной струбцины,
  • сгибание заготовки осуществляется руками.

Обычно таким способом создаются незамысловатые кровельные элементы. Главное – надевать защитные рукавицы.

По возможности надо прогревать металлическую поверхность в местах сгиба. Это значительно облегчает сгибание, уменьшает риск образования трещин и деформации.

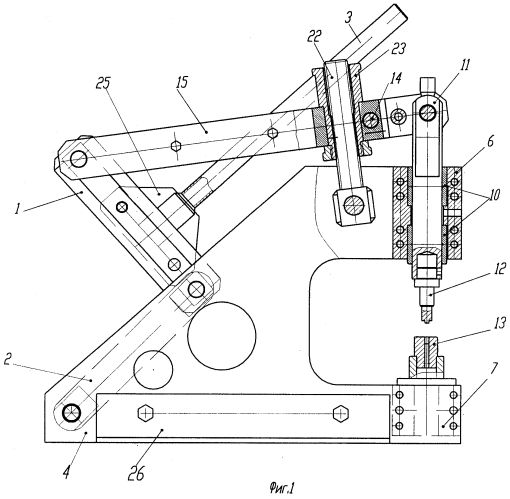

Как сделать самодельный ручной листогиб

Тем, кто интересуется, как сделать листогиб, пригодится простой, но эффективный вариант самодельного оборудования.

Для его изготовления достаточно:

  • трех отрезков тавра длиной 2,5 м, толщиной 70 мм,
  • двух болтов диаметром20 мм,
  • небольшого куска металла толщиной 5 мм для укосин,
  • пружины,
  • сварочного аппарата.

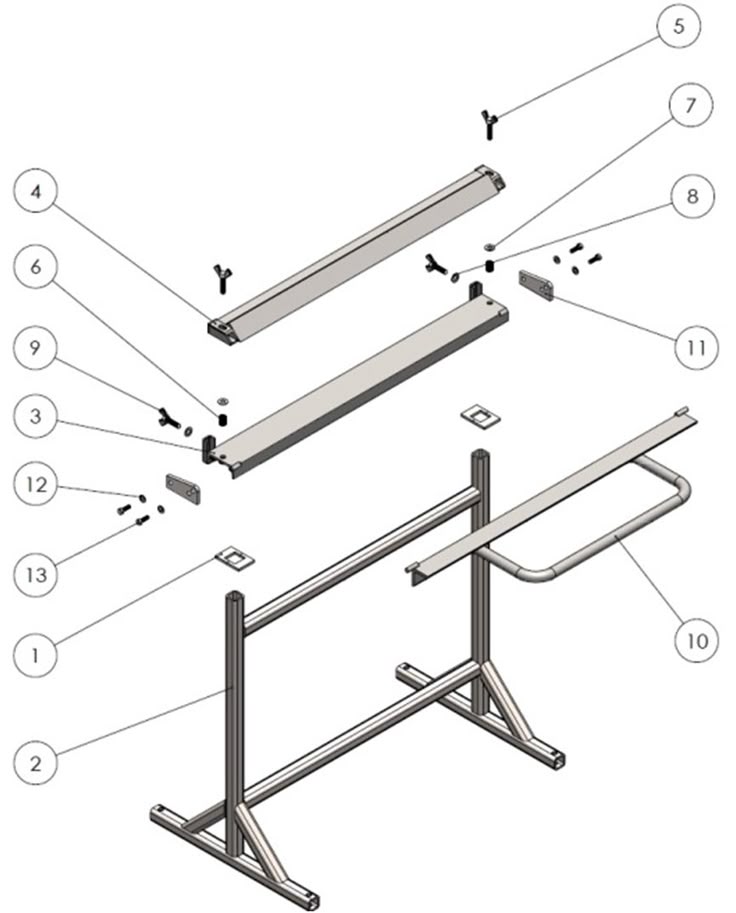

Пошаговое описание с чертежами

  1. Сложить два отрезка тавра и по концам вырезать выемки под петли.
  2. Кромки выемок скосить под углом 45°.
  3. Обрезать третий отрезок кусок металлопроката, сделав выемки глубже. Он будет служить планкой для прижима листов заготовок, поэтому должен свободно перемещаться.
  4. Приварить петли с внешней и внутренней стороны.
  5. К каждой из сторон дальнего тавра приварить укосины для установки болтов-фиксаторов планки для прижима.
  6. Приварить гайки болтов к укосинам.
  7. Установить планку для прижима и вверху приварить пластины с отверстиями в центре, чей диаметр должен быть немного диаметра болтов.
  8. Провести центровку отверстий до одного уровня с приваренными гайками.
  9. Отрезать пружину с расчетом подъема прижимной планки на 5-7 мм.
  10. Продеть болт в «ухо» прижима листогиба, как предусмотрено схемой.
  11. После установки пружины закрепить гайку.
  12. Таким же способом установить вторую часть пружины с другой стороны.
  13. К шляпкам болтов приварить отрезки арматуры, которые будут выполнять функции ручек при закручивании.

На таком ручном листогибе из металлопроката, мощность которого легко рассчитать по чертежу, можно гнуть даже длинные и толстые заготовки.

Ручной листогиб для толстых листов своими руками

Для изготовления такой модели оборудования лучше брать уголки и швеллеры, обязательно сны всю ржавчину. Не обойтись и без сварочного аппарата.

Стандартная конструкция состоит из:

  • основания,
  • прижима,
  • обжимного пуансона.

В основании лучше использовать швеллер № 6,5 или № 8, для прижима — швеллер № 5, а пуансона — уголок № 5. Чем больше толщина стенок, тем лучше.

Размеры пуансона и прижима делаются на 55 мм короче основы. По описанию и чертежам легко сделать такой листогиб своими руками:

  1. В прижимной детали строго по оси на расстоянии 30 см от концов просверлить отверстия под болты.
  2. Согнуть арматуру диаметром 15 мм в виде рычага и приварить к уголкам.
  3. На концах пуансона и основания снять фаски размером 7*45° по ребрам.
  4. Добавить к основе щечки из листовой стали толщиной 5 мм.
  5. В основании просверлить отверстия диаметром 8,5 мм и нарезать резьбу для завинчивания зажимных болтов.
  6. Установить на головки болтов «барашки» или воротки.

Как сделать ручной листогиб своими руками — чертежи с пошаговым описанием и видео работы

Каким бы не было мастерство и опыт, практически невозможно киянкой и оправкой загнуть часть листа без ее деформации. В интернете можно найти множество инструкций, чертежей, фото самодельных листогибов самых разных вариантов.

Для траверсного приспособления достаточно:

  • 4 метров стального уголка с 50 миллиметровой стороной,
  • шаровой опоры для автомашины, оснащенной кронштейном для крепежа,
  • тяги стабилизатора диаметром 10 мм,
  • болгарки,
  • дрели,
  • аппарата для электросварки.

В случае неровностей на кромке прижима, по которой будет проходить линия загиба, на заготовке будут образовываться складки или заломы.

Порядок изготовления листогибочного станка своими руками по чертежам

  1. Нарезать болгаркой куски стального уголка длиной 1 м каждый.
  2. Из кронштейна вырезать две петли для подвижной траверсы.
  3. Сделать из стойки стабилизатора ось, на которую будут опираться петли.
  4. Измерить и разметить на уголке места креплений оси.
  5. Точно совместить в центре оси разметку и вершину траверсы. При неправильной центровке качество изгиба будет хуже или же листогиб, сделанный своими руками окажется непригодным для работы с металлическими изделиями.
  6. Приставить отрезки уголков друг к другу.
  7. Сделать разметку на другом уголке точно напротив оси первого.
  8. Сложить траверсы и зафиксировать для сварки.
  9. Приварить петли ко второму уголку.
  10. Вырезать болгаркой выборку вокруг оси прижимного уголка.
  11. Просверлить отверстия под болты 10 мм напротив осей.
  12. Приварить к неподвижной траверсе болты резьбой вверх.
  13. Сделать отверстие в центре нижней траверсы, но болт не приваривать, потому что он будет съемным элементом. К нему приварить короткую ось.
  14. Нарезать из прута 15-20 мм две ручки длиной 30 см и приварить их с нижней части поворотной траверсы.
  15. Изготовить станину, приварив с обеих сторон четвертый уголок к неподвижной траверсе внизу.
  16. Просверлить в станине отверстия для закрепления к столу или верстаку.

Такой мощный листогиб, сделанный своими руками, позволяет работать с заготовками шириной до 1 м и толщиной 2 мм. Углы загиба можно выбирать любой величины. Загибать края заготовки можно ступенчато или в любом направлении, причем с разной величиной угла загиба.

Что такое зиг машина и как ее сделать

Зиговка часто применяется для обработки металлических листов. Эта технология позволяет добавить изделиям прочность, сделав на поверхности зиги – полукруглые углубления.

Кроме этого на таких станках можно наносить на металл рифление, резать или отбортовывать заготовки. Надежный зиговочный листогиб можно сделать своими руками, причем с электроприводом.

Конструкция состоит из двух валов с горизонтальным, вертикальным или наклонным расположением. На них надеваются формирующие роликовые элементы. Заготовка зажимается между валами и вращается в разные стороны. На поверхности обрабатываемых деталей из-за пластической деформации формируются углубления нужной конфигурации и размеров.

Конструкция зиговочного ручного листогиба своими руками состоит из:

  • корпуса,
  • кронштейна,
  • цилиндрического хвостовика,
  • стопорного болта,
  • винта с откидывающейся ручкой,
  • двух валов,
  • пружинного устройства,
  • кожуха,
  • зубчатой передачи,
  • роликов.

Пошаговая сборка:

  • определиться с типом привода,
  • рассчитать основные параметры,
  • составить чертеж самодельного листогиба,
  • подготовить основные элементы,
  • собирать все детали вместе.

Преимущества самодельного листогиба

Трудно поверить, но самодельный листогиб, изготовленный строго по чертежам, может быть удобнее заводского, потому что:

  • агрегаты производителей рассчитаны ширину заготовок 3 м,
  • цена готового оборудования «кусается»,
  • для тонких работ неудобно использование механического привода,
  • расходы на электроэнергию не оправдываются, если детали небольших размеров или требуется одноразовое использование.

С помощью ручного привода в самодельных листогибах легко регулируются физические усилия. Они просты в эксплуатации и не хуже механических или гидравлических могут сгибать заготовки. Такие листогибы для металла легко ремонтировать.

Меры предосторожности при работе

  1. Обязательно надевать рукавицы из плотных материалов.
  2. Защищать глаза очками или маской.
  3. Регулярно смазывать трущиеся части.
  4. В рабочей зоне или на вращающихся частях исключается нахождение посторонних предметов.
  5. Перед началом операции проверять исправность оборудования.
  6. Не разговаривать во время обработки заготовки.
  7. Не опираться на заводской или самодельный листогиб.
  8. Производить настройку после обязательного выключения оборудования.

Эскиз Изгиб листового металла | IronCAD Tutorial

Extrude

Spin

Sweep

Loft

Thread

Thicken

Custom Hole

Feature

Quick Block

Quick Pick Shapes

Blend Edges

Chamfer Edges

Draft Faces

Деталь оболочки

Булева переменная

Разделение

Растянутая деталь/сборка

Ребро

Обрезка

Тиснение

Modify

Pattern Pattern

Scale Body

Зеркальная функция

Transform

Move Face

Match Face

Offset Face

Delete Face

Redit Face Radius

Split Faces

Direct EDIT

. Плоскость X-Y

Эскиз

Полилиния

Две точки

Осевая линия

Прямоугольник

Окружность

Дуга

Эллипс

BSpline

Text

Formula

Point

Project

Construction

Drawing

Move

Rotate

Scale

Offset

Mirror

Linear Pattern

Fillet

Extend

Split

Trim

Clear Duplicate

Find Gap

Modify

Smart Dimension

Constraints

Constraints

3D
Curve

Extract Curve

Intersection Curve

Formula Curve

Projection Curve

Iso-Parametric Curve

Projection Combine Curve

Wrap Curve

Bridge Curve

3D Curve

Trim/Split 3D Curves

Объединить кривые

3D Curve Edit

3D Curve Edit

Spin Surface

Sweep Surface

Loft Surface

Mesh Surface

Ruled Surface

Extract Surface

Plane Surface

Surface

Solidify

Sew

Fillet Surface

Extend Surface

Offset Surface

Trim

Untrim Surface

Patch Surface

Merge Surface

Surface Edit

Сборка

Разборка

Создание

Импорт геометрии

Экспорт детали

Термоусадочная пленка

Разъединение

Экспорт дерева сборки

Операции

Режим механизма

Анализ

Проектный анализ

Статистика

Проверка интерференции

Проверка Проверка

Проверка

Triball

Ограничение позиционирования

.

Вставить деталь/сборку

Открыть деталь/сборку

Сохранить деталь/сборку

Сохранить как деталь/сборку

Save All As External

Unlink (External)

External File Operations

Unfold Sheetmetal

Refold Sheetmetal

Unfold/Fold

Create Loft

Sketched Bend

Cut Sheetmetal

Forming Tool

Bend Notch

Изгиб с вырубкой

Изгиб с раскрытием

Изгиб с повторным складыванием

Операции

Снятие напряжения с угла

Добавить закрытый

Добавить скос

Разрыв угла

Углы

Сплошная/поверхностная плоская картина с грани

Преобразование в листовую часть

Сплошная часть в листовую часть

Сплошная/поверхность

Triball

Pattern

Mirror Особенность

TRIM

/Surface

Mirror.

TriBall

Ограничения позиционирования

Сопряжение и выравнивание Позиционирование

Фиксировано в родительском элементе

Позиционирование

Режим механизма

Анализ

Проектный анализ

Статистика

Проверка вмешательства

Проверка

Инспекция

Подавление

Ghost

Shrink Wrap

Координатные системы

. Convert to Solid

Group

Group Child

Move Anchor

Reset Sizebox

Section Part/Assembly

Найти в браузере сцены

Свойства формы

Zebra Stripes

Импорт.

Текстура

Рельефы

Декаль

SmartPaint

Рендеринг
Сейчас

Вставка света

Edit Camera

Rendering

Background

Realistic

Fog

Exposure

Render

SmartMotion
Editor

On

Play

Stop

Rewind

Mechanism Motion

—– ————–

Добавить новый путь

Вставить ключ

Следующий путь

Экспорт анимации

Анимация

Smart Dimension

По горизонтали

Radial

Angular

Measurement

Text Annotations

Cosmetic Weld

Cosmetic Thread

Dimension

Text

Text

Paste

Cut

Copy

Clear

Edit

Scene Browser

Браузер каталогов

Базовая плоскость

SmartDimensions

Связанные экземпляры (все)

Таблица параметров

Дисплей

Units

Handle Snapping

Coordinate System

Default Size and Density

Format

New

Open

AutoHide

Save

Catalog Sets

Catalogs

Window

New Window

Cascade

Плитка

Упорядочить значки

Горизонтальное разделение

Удалить вид

Окно

Обучение для начинающих

2D-чертежи и DXF-файлы

DWG лазерный станок с ЧПУ

Создание списков вырезов. Спецификация материалов. Список деталей для изготовления.

2D Размеры.

Рисование шаблонов изображений. Откройте изображение.

Список материалов. Шаблон.

Правописание

Выравнивание.

Автоматическое определение размеров. Размеры.

Дополнительная геометрия

Таблицы отверстий.

КАХА Проект. 2D рисунок. МКБ.

Каталоги и модули

Пункт. Параметрический. Упаковка. Нефаб.

Модульный. Точки крепления. Умная сборка.

НЕФАБ. Упаковка. Упаковка. Поддон. Параметры. Умная сборка. Умная сборка.

Свойства взаимодействия. Переместить якорь.

Каталог гибких форм.

Модульный. Умная сборка. eBehaviour

Параметрический дизайн. Параметры. Пушпульные параметры. Параметры сайзбокса.

Ручки. Тяни-Толкай. Размер коробки.

Вырезанные детали. Срез сборки. Отверстие через несколько частей. Вырежьте две (2) детали. Вырежьте три (3) детали.

Каталог свойств Smart Paint

Каталог. Каталоги. Перетащите. Перетащите вебинар. Перетащите вебинар.

библиотека

Перетаскивание. Перетаскивания.

умное поведение умная сборка умная сборка

Повторное использование. Существующие или импортированные модели.

Конструкционная сталь

лестничные перила перила лестницы лестничное ограждение

Custom Steel Extrude Custom Extrude

Стальная крышка стальная конструкционная крышка

Листовой металл

Импортный листовой металл.

Превратить в листовой металл. Рвать. Сгибать.

Округление до квадрата. воздуховод

Преобразование импортированной детали в листовой металл. Преобразование листового металла. Листовой металл.

Разгрузка изгиба. Согнуть выемку. Изгиб вырезается.

Набросанный изгиб. Изгиб из плоскости. Складывать.

Вырезать, развернуть.

Stocktbl Tooltbl Tooltable Стол для инструментов Stocktable

Перфорация Штамп Листовой металл

Kfactor K-фактор k-фактор. Калибр. Код. Минимальный радиус изгиба. Свойства запаса. Разрешение.

Нажать на паз. Проверить. Листовой металл.

Форма. Пресс для листового металла.

Презентация

Цитата. Свойства запроса. Цены.

Цвет Цвет Текстура Рельефная наклейка Прозрачная краска Окружающая среда Металлик Металл Дерево Древесина Пластик Стекло

Цвет фона. Изображение. HDRI. Скайбокс. Кубическая карта.

Тень. Окклюзия окружающей среды. Размышления.

Скорость вращения графики

Наклейка. ударяться. текстура.

Аннотации. Примечания.

Аннотация. Делиться.

взорвался. ключевой выстрел.

Свет. Вставить свет. Направленный свет. Прожектор. Районный свет. Точечный свет.

Составление. Конфигуратор. Легкий формат. Легкая модель. ИП.

SmartPaint Smart Paint Transparent Clear

Рендеринг. Вариант рендеринга. Глобальное просветление. Суперсэмплинг.

Рендер.

Анализ и тестирование

Цитата. Свойства запроса. Цены.

Механизм. Движение. Физика. Моделирование.

Измерение площади. Длина кривой. Длина дуги. Площадь поверхности. Минимальное расстояние. Максимальное расстояние.

Моменты инерции. Момент инерции. (l_xy, l_yz, l_zx). Плотность вещества.

Плесень. Молдинг.

Измерение площади. Область. Кривая измерения. Измерьте край. Измерение края. Измерение кривой.

Фикс. Заблокировано. Ограничение. Моделирование.

Эскиз сгиба листового металла

Создайте деталь из листового металла, нарисовав линии сгиба на плоском листе.

Предыдущий

Tidigare

Nästa övning

Следующее руководство

В этом руководстве используется надстройка Mechanical Add-on , щелкните здесь, чтобы загрузить ее.

Для этого руководства требуется надстройка MultiPhysics Add-on , щелкните здесь, чтобы загрузить ее.

Загрузите 3D-файлы, используемые в этом курсе

Для этого учебного пособия требуется надстройка KeyShot , щелкните здесь, чтобы загрузить ее.

Щелкните здесь, чтобы загрузить учебные файлы, используемые в этих примерах.

Загрузить 3D-файлы, используемые в этом курсе

Добавление к Övningsfiler

Добавление к Övningsfiler

Эскиз сгиба листового металла

Создайте деталь из листового металла, нарисовав линии сгиба на плоском листе.

Предыдущий

Тидигаре

Nästa övning

Следующий Учебник

Семь улучшений для чертежей листового металла — Drew

Это обновление посвящено листовому металлу.

Мы добавили семь способов, которые помогут вам создавать рисунки еще быстрее.

Итак, давайте углубимся.

Все улучшения для Drew версии 2.6

Для листового металла/развертки
  1. Скрыть/показать линии сгиба
  2. Скрыть/показать примечания по сгибу
  3. 90 7 7 107 90 Отображение меток центра
  4. 1 90 Повернуть вид так, чтобы длинная кромка лежала ровно
  5. Интеллектуальное отражение, чтобы большинство изгибов были вверху
  6. Добавление размера толщины
Другие улучшения
  1. Добавлены ярлыки для навигации по страницам
  2. Добавление внешних размеров в новый чертеж
  3. Улучшенная сжатая версия пользовательского интерфейса
  4. Удалить кнопку сброса
  5. Встроенная справка заменена ссылкой на онлайн-базу знаний

Улучшения листового металла и развертки представление шаблона в Drew:

  1. обычный лист с одним или несколькими 2D-видами, а также масштабированный вид плоского массива.
  2. Лист развертки с видом развертки 1:1.

Наша цель — дать вам возможность настроить оба этих листа независимо друг от друга. Это позволяет создавать их с одним набором настроек:

1. Скрыть/показать линии сгиба

SOLIDWORKS создает подконфигурацию плоского массива для каждого тела из листового металла. В этой конфигурации есть два эскиза: один с линиями сгиба и один с ограничивающей рамкой.

Линии сгиба отображаются по умолчанию. Но вы можете не захотеть видеть их для развертки 1:1, которая отправляется на лазерный резак.

Итак, мы позволим вам скрыть линии изгиба.

Вы можете включить их скрытие для обычных листов, для листов развертки или для обоих.

2. Скрыть/показать примечания по сгибу

Обычно вы можете включать и выключать примечания по сгибу в свойствах вида. Щелкните правой кнопкой мыши > Свойства > Отобразить примечания по сгибу листового металла.

Но теперь вы можете сохранить свои предпочтения в Дрю. Каждая развертка теперь будет правильной сразу!

3. Удалить метки центра

Обычно метки центра не вырезаются и не гравируются. Так почему же они добавляются автоматически?

SOLIDWORKS имеет несколько настроек для маркеров центра. Эти настройки хранятся в вашем шаблоне чертежа .

Поскольку метки центра очень полезны в других видах, мы нашли способ временно отключить эти настройки при создании вида развертки. Так что технически мы не удаляем их , они никогда не добавляются.

4. Показать ограничительную рамку

Ограничительная рамка — это наименьший прямоугольник, который SOLIDWORKS может перетаскивать по развертке.

Как и линии сгиба, ограничительная рамка представляет собой эскиз, который хранится в подконфигурации развертки.

SOLIDWORKS по умолчанию скрывает ограничительную рамку. Мы позволим вам показать это.

5. Повернуть вид так, чтобы длинный край лежал ровно

Дрю уже мог автоматически добавлять внешние размеры (длину и ширину) на лист развертки.

Но теперь мы сделали эту функцию еще более полезной, вращая вид.

Длинный край прямоугольника ограничивающей рамки можно сделать горизонтальным или вертикальным.

Я позволю вам решить, какое из этих представлений более полезно:

6. Интеллектуальное переворачивание, так что большинство изгибов вверх

Гибочные прессы создают только изгибы вверх.

Это означает, что каждый раз, когда оператор станка видит изгиб ВНИЗ, ему нужно перевернуть представление в уме (и в реальности).

Поэтому мы создали функцию интеллектуального переворота, чтобы помочь оператору.

Когда вы добавляете развертку, Дрю следит за тем, чтобы большинство изгибов были вверху. Просто как тот.

7. Добавить размер толщины

Дрю уже может добавлять внешние размеры на вид. Но в этом обновлении мы пытаемся добавить размер толщины листового металла, пока не найдем работающий вид.

Итак, всего одним щелчком , и теперь вы можете добавить эти четыре измерения.

Обзор всех настроек листового металла/развертки

Дрю использует чертежи для создания наборов настроек.

Вы можете создать один или несколько для своей компании, а также по одному для каждого клиента, у которого есть собственные шаблоны и форматы листов.

Теперь это новый список настроек для видов развертки.

И как итог:

Другие улучшения в этом обновлении

1. Добавлены ярлыки для навигации по страницам

У Дрю есть эти кнопки для быстрого просмотра листа чертежа:

Теперь мы добавили сочетания клавиш, чтобы сделать просмотр еще проще. Ярлыки: «Главная», «Страница вверх», «Страница вниз» и «Конец».

Убедитесь, что панель задач Drew имеет фокус, например, сначала щелкнув пустое место.

Здесь вы можете найти все доступные ярлыки.

2. Добавление внешних размеров к новому чертежу

Теперь Drew может добавлять внешние размеры сразу после нового чертежа.

Если у вас есть круглая деталь, мы добавим размеры диаметра. Если у вас есть деталь из листового металла, мы добавим размер толщины. Во всех остальных случаях добавляем горизонтальные и вертикальные размеры.

Примечание : добавление размеров к закругленным формам может занять несколько секунд.

Это связано с тем, что SOLIDWORKS должен найти спроецированные ребра (они называются ребрами силуэта), которые явно не присутствуют в модели. Это занимает около 1 секунды на край, и нет никакого способа обойти это.

3. Улучшена сжатая версия пользовательского интерфейса

Недавно мы добавили много функций и, следовательно, много кнопок. Из-за этого пользовательский интерфейс становился все более тесным и хаотичным.

Большинство пользователей по-прежнему имеют экран Full HD 1920×1080 с довольно ограниченным пространством по вертикали. Поэтому мы создали сжатую версию пользовательского интерфейса, которая занимает меньше пикселей по вертикали. В этом обновлении мы улучшили обнаружение этих маленьких экранов, чтобы при необходимости можно было показывать сжатую версию.

4. Удалена кнопка «Отменить».

Когда у нас было много свободного места, кнопка «Отменить» была хорошим дополнением для закрытия нового рисунка без сохранения.

Но мы решили его убрать, чтобы освободить место для более ценных функций.

Исправлены ошибки

Мы заметили несколько сообщений об ошибках в нашем журнале. Эти ошибки не вызывали сбоев у наших пользователей, они могли их даже не заметить. Мы все равно их исправили.

  • Исправлена ​​попытка подсчета сопряжений для сборок SpeedPak
  • Исправлена ​​попытка обновить регистр для файлов шаблонов
  • Исправлен поворот и переворот вида развертки для существующих чертежей
  • Исправлено обновление угла развертки

Заключение

Вот и все, семь приятных улучшений для чертежей листового металла.

Теперь вы можете полностью настроить развертку, как для обычных листов, так и для листов с разверткой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
