И снова гриндер и его чертежи

mario-mario 05.11.2007 – 11:31

Дорогие форумчане, знаю что тема эта уже избита вроде, но может все таки кто то откликнется, кто имеет чертежи гриндера KMG, может выложите их тут. И вообще у кого есть чертежи данного девайса то выкладывайте.
Зачем мне это надо? Все просто есть люди которые могут все выточить, останется только собрать да подшипники впресовать, но о стоимости работ скажут только глядя на чертеж того что делать надо. Вот поэтому то я и интересуюсь данной проблемой. отсылать на старые статьи не надо там уже все перерыл. Всем кто откликнется на мою просьбу спасибо большое.
P.S. ФОРУМ У ВАС ОТЛИЧНЫЙ, сижу на нем как на наркотике, все читаю, стал сам многое мастерить руками.

SanDude 05.11.2007 – 11:40

А я уже где тут это выкладывал. И другие конструкции тоже были. Вы пошукайте по сусекам, не ленитесь.

Serjant 05. 11.2007 – 11:42

Есть целая тема как сделать гриндер
KMG не панацея и не шедевр. А один из . и не самый совершенный.
Тема обсосана и сведена воедино.
Достаточно было залезть в Помощь начинающим. вверху висит.

Жми вот сюда: КАК СДЕЛАТЬ ГРИНДЕР

mario-mario 05.11.2007 – 14:02

мне кажется вопрос не стоит обязательно о клоне, вопрос стоит о чертежах, ведь по хорошему не мне одному надо. А если процесс пойдет то можно ведь и не один заказать а больше. То на что вы меня ссылаете, мною уже просмотрено по 1000 раз.

——————
Если Бога нет, то какой я после этого капитан

mario-mario 05.11.2007 – 14:09

советуют лазить по сусекам, ну что на это ответить, смотрел все что дал поиск на слово гриндер, даже нешел там 1 чертеж и все 😞 маловато будет, МАЛОВАТО.

——————
Если Бога нет, то какой я после этого капитан

Serjant 05. 11.2007 – 16:35

странный вы…
нафига его копировать в 1:1?? Тут как минимум штуки 3 гриндеров показывали сделанных на коленках, по ссыле они есть. КМГ и неупёрся никому.
свою конструкцию придумать не можете? или слабо?
Или прочертить примерно одинаково ?? в любом случае там размеры все в дюймах. при переводе в миллиметре навылазит такое… Мама не горюй…
Хотите гриндер? сделайте свою конструкцию, даже похожую, благо фоток в сети навалом. и делайте свой, под свои размеры.
Я вон сделал свою конструкцию, и не жужжу, КМГ мне и нафиг не нать.
Мой сделан из материалов подобранных на свалке, купленных на рынке и прочих отнятых железяк.

mario-mario 05.11.2007 – 16:46

Я понимаю, что тут дяди то все серьезные. И сам уже написал, что у меня свет клином не сошелся на КМГ. Можно и другие варианты. Про себя скажу, что не хочу я заново придумывать велосипед. Народ ведь делал себе, следовательно у него чертежи есть, а значит можно ими поделиться. Мне будет польза, и вообще все форумчанам. Конечно наверно есть мастера, кто и без чертежа так сказать все делает, но это их проблема.

Тут как минимум штуки 3 гриндеров показывали сделанных на коленках

Ну что тут сказать. Фотка это хорошо спору нет. Но хочется чертеж.
А слабо не слабо, это детский сад уже какойто.
Хочется иметь много информации для анализа это раз. Избавить себя от придумывания того что уже придумано это два. Иметь чертежи изделий это три.
На данный момент есть просто гора фоток и обсуждений. Да есть еще один чертеж – на такую большую проблему 1 чертеж 😊

Serjant 05.11.2007 – 17:41

Значит гриндер вам всётаки не нужен…

odiser 05.11.2007 – 19:17

Значит гриндер вам всётаки не нужен…

Похоже на то…
Ибо рама- это пол дела, пойди найди необходимые ролики. Я “затачивал” свой чертеж под ролики, которые могу достать(на халяву)…

Val13 05.11.2007 – 19:20

Основная масса народа, из тех, кто именно “делает сам”, а не покупает готовый и не заказывает на стороне, не заморачивается созданием чертежей, тем более – полного их комплекта. Набросал эскиз узла с основными размерами на клоке бумаги, смастерил, пристроил в изделие. Потом, исходя из получившегося, рисуется следующий узел. Комплект чертежей нужен там, где есть поточное производство, сертификация и прочие сопутствующие заморочки. А когда станок один и знаком до последней гайки 😊 , зачем его чертеж? Это как делать чертеж яичницы перед приготовлением завтрака 😀

Дмитрий .М 05.11.2007 – 19:28

Может человек хочет пустить чертежи в производство и с вас бабок нарубить. А вы его сразу обламываете…

Vlasenko 05.11.2007 – 19:37

А вы его сразу обламываете

Дык никто не обламывает. ..
Просто при изготовлении единичных авторских материалов могут в лучшем случае остаться только прикидочные эскизы с некоторыми “критичными для автора” размерами… Все остальное делается как правило “по месту” и из того “что есть под рукой или проще достать”… А если учесть, что авторские экземпляры делаются не в один заход и потом доводятся до ума “мелкими усовершенствованиями” то найти полноценный чертеж вряд-ли удастся… 😊

SanDude 05.11.2007 – 21:00

Я когда-то давал ссылку на очень подробное описание как сделать станок. Там даже был перечень размеров всех материалов с размерами и заготовок, но в дюймах. Если я не ошибаюсь там чертеж тоже был.

V.Vegera 05.11.2007 – 23:40

Вот чего в закромах есть ,сорри, мож кто уже показывал
http://www.dfoggknives.com/PDF/GrinderPlans.pdf

Vlad Klem 06.11.2007 – 12:02

Val13
Основная масса народа, из тех, кто именно “делает сам”, а не покупает готовый и не заказывает на стороне, не заморачивается созданием чертежей, тем более – полного их комплекта. Набросал эскиз узла с основными размерами на клоке бумаги, смастерил, пристроил в изделие. Потом, исходя из получившегося, рисуется следующий узел.

Как в воду глядел. Я именно так и делаю. Вот некоторые в ПМ просят чертежи, то гриндера, то печки… А их в природе нетути.
Вот даже не поленился сфотографировать.
Сегодня нарисовал некоторые детальки, выточил. Бог даст, завтра еще нарисую и сделаю, а потом вварю.

И рисую постоянно на миллиметровке, удобно. Сразу и чертить и размеры снимать.

Chapaev 06.11.2007 – 12:11

Круто 😊 А движок на сколько?
В Кад-прогах рисовать не пробовали?

Vlad Klem 06.11.2007 – 12:32

Движок трехфазный. 1,1Квт , 2850об/мин. Расчитан под частотник. >220/3х220
А зачем? каждый раз бегать к компу, чтобы размер посмотреть, или все равно на принтер скидывать надо. А у меня фотопринтер, чернила дорогие, чтобы всякую фигню печатать. А так, нарисовал, сделал и выбросил. 😉 😀

Vlasenko 06.11.2007 – 12:56

И рисую постоянно на миллиметровке, удобно.

+1 Вот это правильно… Вот это по нашему… 😊 На миллиметровке сразу видишь будущую деталь в натуральном масштабе… Сразу заметно где и что накосячил и надо изменить, особенно удобно всякие сборочные узлы прорисовывать/компоновать…

SanDude 06.11.2007 – 04:18

Vlad,

полая труба квадратного сечения может быть не достаточно жеская и тяжелая что бы гасить вибрацию. У меня она сделана из цельного куска.

odiser 06.11.2007 – 09:24

В Кад-прогах рисовать не пробовали?

+1

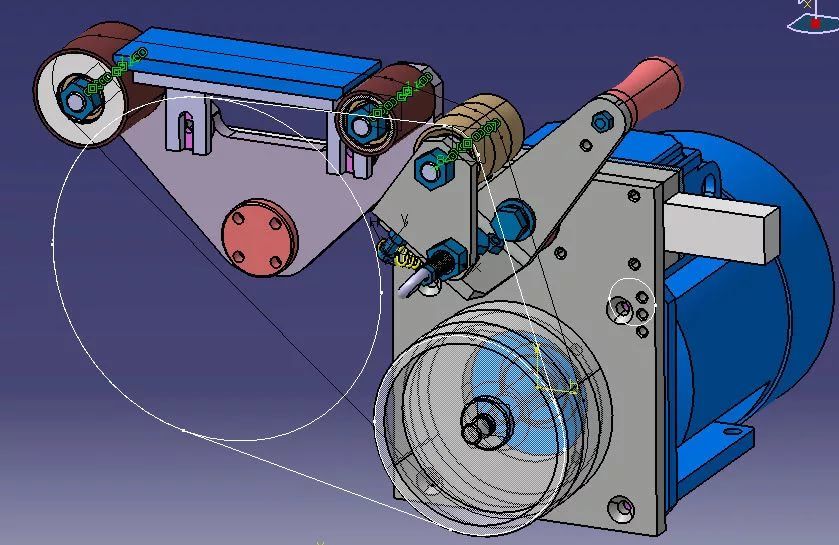

В програме можно имитировать работу узлов: длина хода, угол наклона и т.п. К тому же, если аппарат делается под определенный набор деталей(ролик, подшипник и т. д.), то недостающие детали можно легко подогнать под уже имеющиеся, а размеры выставляются автоматом…
У меня была задача сделать машинку под имеющиеся ролики и валы, де еще до кучи, чур не смеяться, под стандартную ленту для ручной шлифмашинки. В SolidWorks быстро набросал чертежик, примерил колеса и увидел, как это должно работать…

Vlad Klem 06.11.2007 – 20:24

SanDude
полая труба квадратного сечения может быть не достаточно жеская и тяжелая что бы гасить вибрацию. У меня она сделана из цельного куска.

Это уже проходили. Целик совершенно не обязателен. Квадратной трубы с толщиной стенки 4,5мм вполне достаточно. Тем более, что всю конструкцию я делаю не сварную, а на винтах. А это очень даже хорошо гасит вибрации и избавляет от резонансу.
А вот ежели посмотреть шведский гриндер,
http://nordellknives.com/indexx.shtml
Дык у него ни одной железки толще 3мм нет. А работает аки зверь.

V.Vegera 07.11.2007 – 06:27

То Влад Клем
Вот картинка )
Кто брал такую, шепни на ушко? Какие отзывы?

SanDude 07.11.2007 – 12:09

Интересаня конструкция. Первая модель станка с кожухом, из того что я видел. Я бы тоже от кожуха не отказался.

Serjant 07.11.2007 – 12:23

А его разве сложно сделать?? 😊
В нём вообще надобность то есть??? 😊 😊 😊

Фотку скрал у Румоко.

mario-mario 07.11.2007 – 12:47

может тему открыть – фото моего гриндера 😊

——————
Если Бога нет, то какой я после этого капитан

mario-mario 07.11.2007 – 12:54

Может человек хочет пустить чертежи в производство и с вас бабок нарубить.

Ну начнем с того, что я не хочу бабок нарубить, а как уже писал есть возможность отдать чертежи людям которые все выточат, а сделать это они могут как в единичном так и массовом кол-ве. Я хочу сделать себе, а если кому то тоже понадобится то я и этому человеку помогу.

odiser 07.11.2007 – 13:15

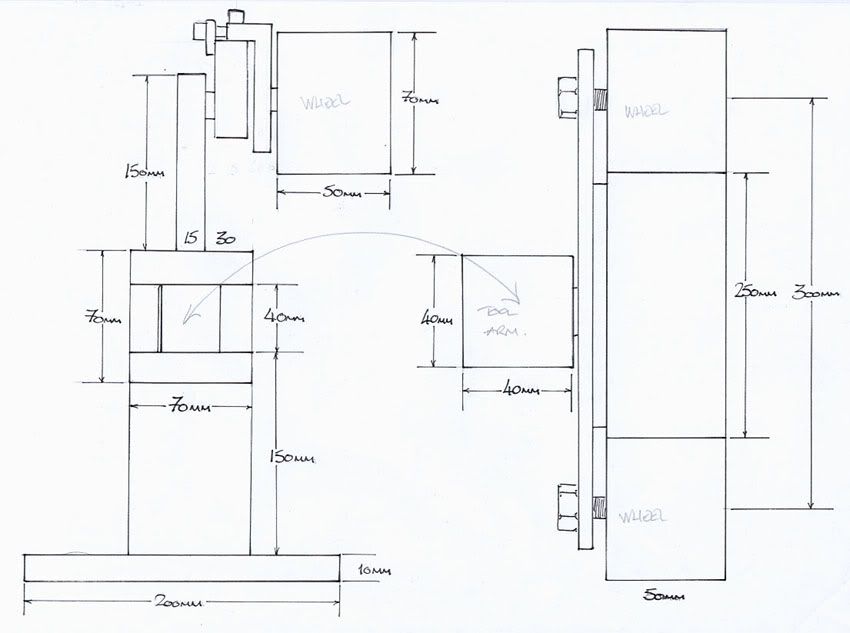

Вот, на пример, чертеж мини варианта…

Вот только еще нужно найти соответствующие ролики, но у меня то они есть и чертеж был сделан под них… Есть такая програмка, SolidWorks называется, в освоении очень проста, так что дерзайте…

Vlad Klem 07.11.2007 – 19:20

V.Vegera
То Влад Клем
Вот картинка )
Кто брал такую, шепни на ушко? Какие отзывы?

У Г.К.Прокопенкова. Можешь напроситься к нему в мастерскую и вживую на “ейный” гриндер поглядеть.
Единственно, неудобно включать – выключать, кнопки далеко от рабочего места. Г.К. кажется их переделал.

mario-mario 09.11.2007 – 18:56

Ну как говорится раз взялся за куш не говори что не дюж. Вот люди добрые подкинули файлик с размерами двигателя. Кому надо берем
тут

Спасибо всем кто принимает участие в этом деле. Все что будет иметь достаточно законченный вид (в виде чертежей) будет выкладываться мной в инет для общего пользования.

odiser 09.11.2007 – 21:21

http://old.elcomspb.ru/elektromotor.html http://www.vemz-energo.spb.ru/products/motors/index.html
Тут- модели двигателей, их характеристики, габариты, размеры…
Ищется очень просто, в яндексе 😊

Гриндер ленточный чертежи. Полный комплект с размерами.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера

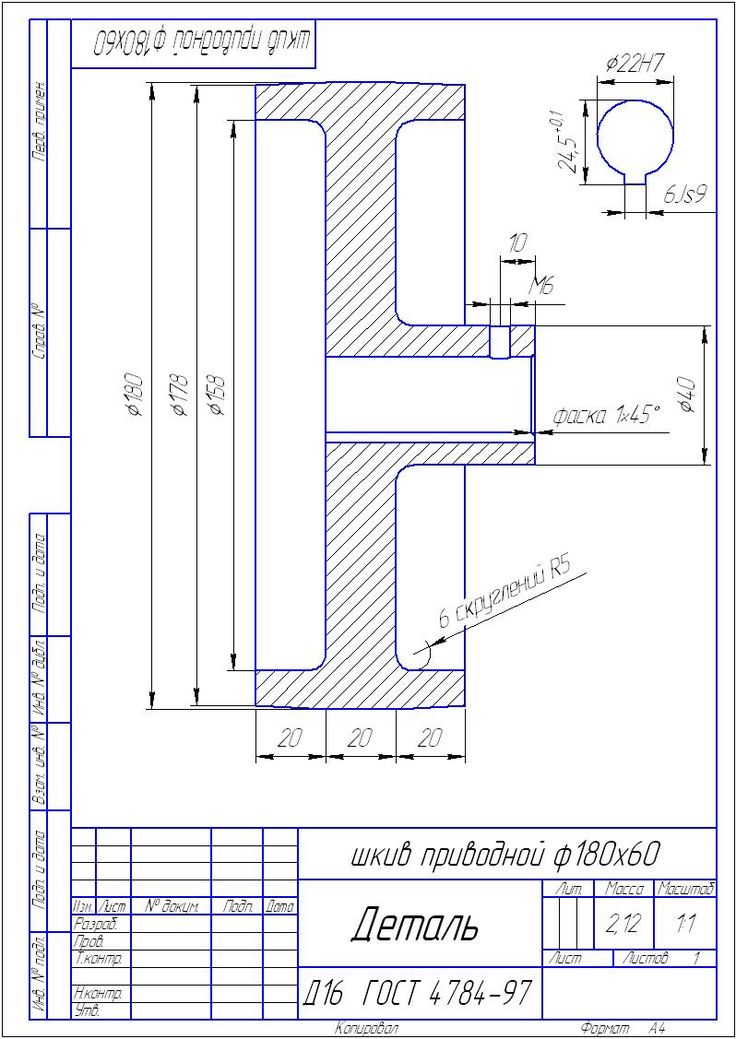

5.	Шкив приводной ленточного гриндера.

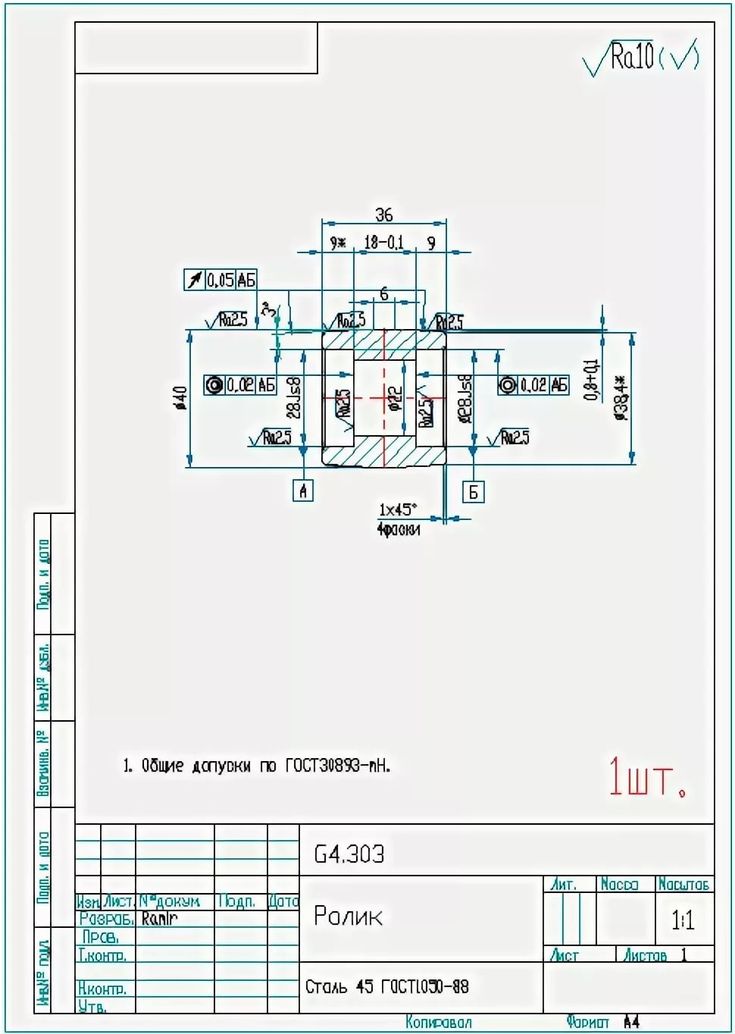

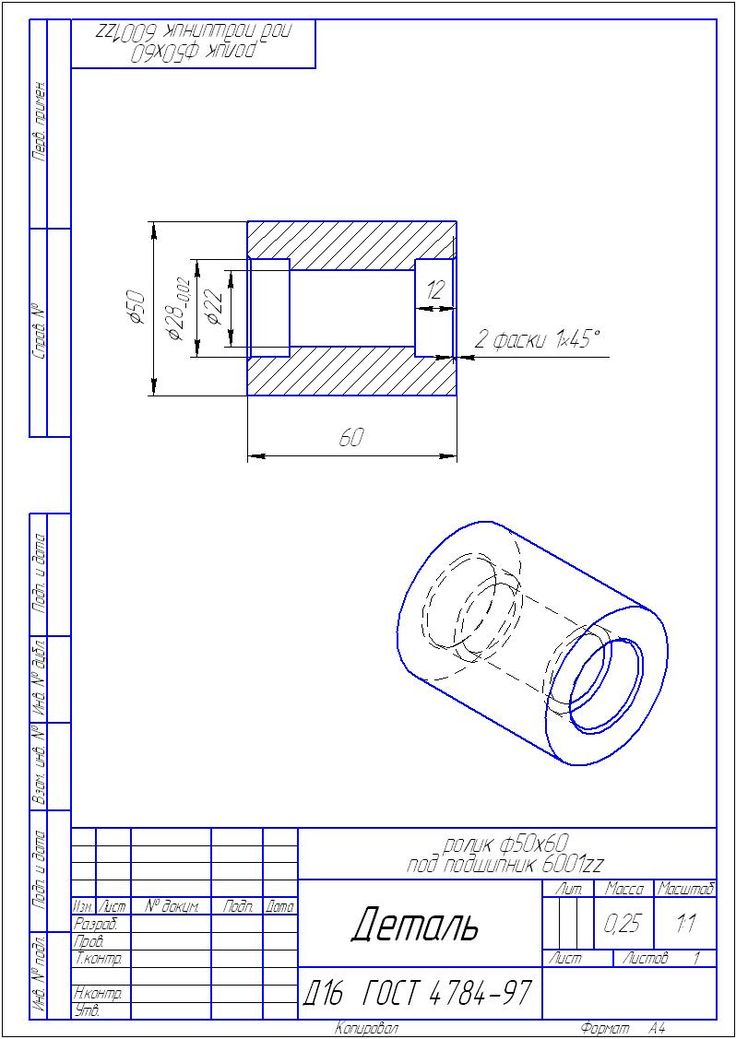

6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.

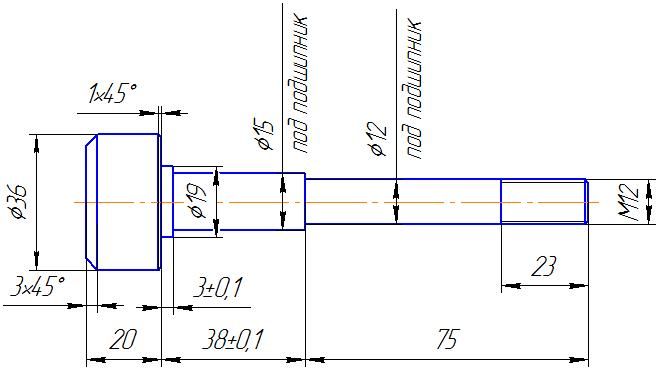

9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

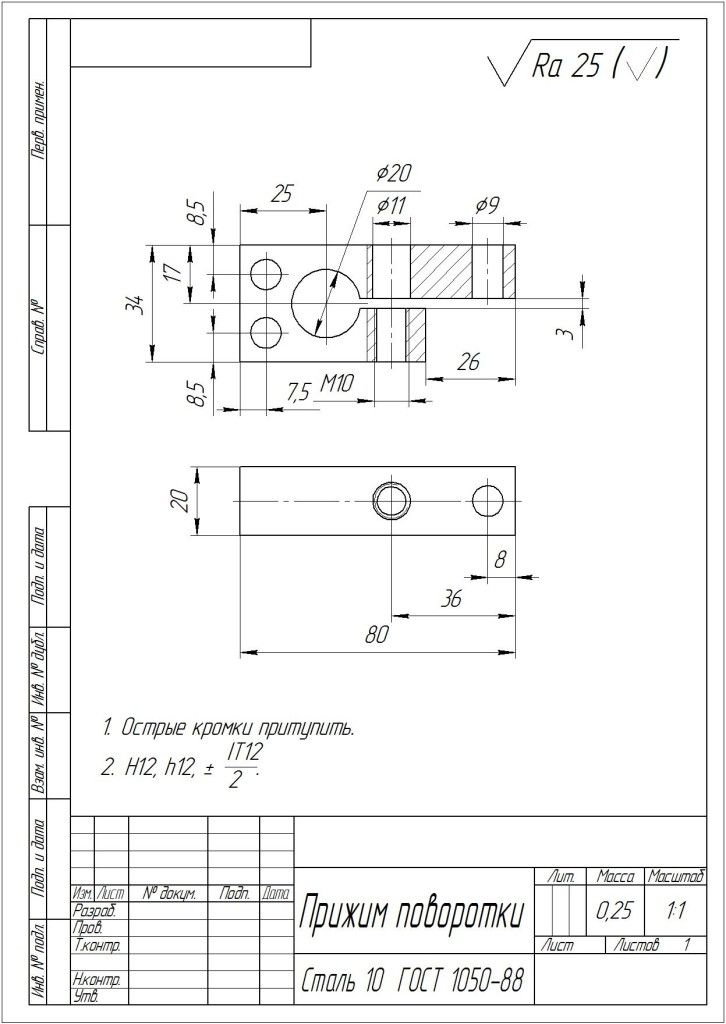

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.

Расходники и детали

Единственный расходный материал для ленточного гриндера – лента (не считая смазки для подшипников и шарниров. Ленту можно заказать нужной длины (см. в конце), но можно сделать и самостоятельно из наждачной шкурки на текстильной основе. Весьма желательно – гибкой, непропитанной. В целом процедура изготовления ленты для гриндера своими руками такова:

• Отрезаем заготовку – полосу нужной длины и ширины.
• Готовим оправку (не обязательно круглую) длины по образующей немного меньше длины ленты.
• Обводим оправку заготовкой изнанкой наружу.
• Подводим концы заготовки точно встык и надежно закрепляем.
• Кладем на стык обломок клеящего стерженька для термоклеевого пистолета.
• Греем строительным феном, пока клей не расплавится.
• Накладываем на стык латку из тонкой ткани.
• Прижимаем чем-то жестким через тефлоновую пленку, пока клей не застынет.

Читать также: Сверлильный станок с конусом морзе

Тут есть три существенных момента. Первый – вместо ткани на латку использовать шероховатую пленку из ПЭТ толщиной 25-50 мкм (продается). Она очень прочна, а попробуйте-ка провести пальцем по бутылке из ПЭТ. Не очень-то скользко? Шероховатую ПЭТ-пленку под натяжением не протянешь и по полированному металлу. И вместо латки лучше заклеить изнанку ленты сплошной полосой пленки ПЭТ с нахлестом на 2-3 см. Биение ленты будет не больше 0,05-0,1 мм. Это меньше, чем от тончайшего миткаля и даже меньше, чем погрешность толщины шкурки-заготовки.

Второй – готовую ленту заправьте в станок и шлифаните ею без сильного нажима что-то непотребное. Рубчик на шве слижется, и лента станет не хуже фирменной.

Но самое главное – по эластичности лучший клей для склеивания ленты гриндера не дорогой и сложный в использовании термо- или монтажный, а обычный ПВА. Если же лента оклеена подкладкой по всей длине изнанки, то и ее прочности на ПВА хватит с избытком. Как слеить ленту для гриндера ПВА, см. ролик

Видео: склеивание ленты для гриндера клеем ПВА

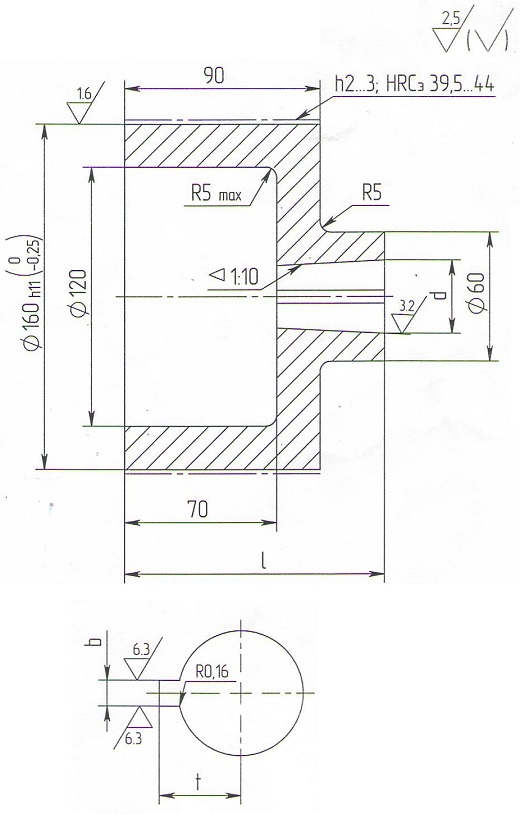

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

Видео: ведущее колесо на гриндер без токарного станка

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что можете смело делать шкив гриндера из фанеры:

Видео: шкив для гриндера из фанеры

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: какое колесо нужно для ленточного гриндера

Ролики

Ролики гриндера, как ни странно на первый взгляд, самые ответственные его детали. Именно ролики удерживают ленту от сползания и обеспечивают ее равномерное натяжение по ширине. Причем ролик в кинематике может быть всего один, см. напр., видео выше о гриндере для резцов. Справятся с такой задачей только ролики-бочонки, см. ниже. Но «корыто» ленты после любого ролика должно распрямиться, прежде чем дойдет до рабочей зоны.

Ролики с ребордами (бортиками, закраинами) ленту не удержат. Дело тут не только и не столько с перекосе осей роликов: лента гриндера, в отличие от приводного ремня, должна выдерживать, не сползая, нагрузки от обрабатываемых деталей. Если сделать ролики с ребордами, то, чуть прикоснулся чем-то к ленте, она наползет на реборду. В гриндере нужно применять ролики-бочонки Тип 3 (выделено красным слева на рис.).

Какими должны быть ролики для гриндера

Там же даны размеры роликов Тип 3. Диаметр роликов желательно брать не более 0,5 ширины ленты (чтобы «корыто» не ушло далеко), но не менее 20 мм стальных точеных и не менее 35-40 мм фанерных. Натяжной ролик (вероятность сползания ленты с него наибольшая), если с него не сходит рабочая ветвь ленты, может быть диаметром 0,7-1,2 ее ширины. Фанерные ролики делаются в виде толстой обечайки, в которую запрессовывается подшипник; затем ролик насаживается на ось (в центре на рис.) и обрабатывается вчистую, см. напр. след. видео:

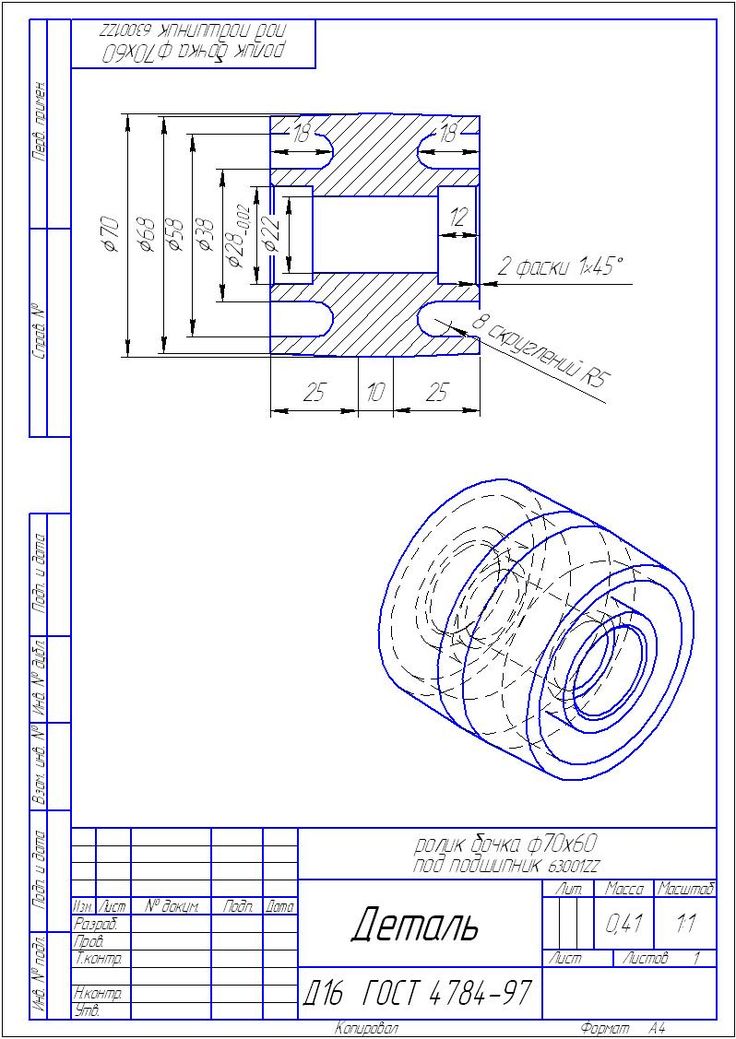

Видео: ролик-бочка для гриндера

Выточить ролик-бочку профиля точно по ГОСТ может и на станке не всякий токарь. Между тем есть способ сделать ролики для гриндера без существенных затруднений. Выручит все тот же садовый армированный ПВХ шланг, справа на рис. ранее. На заготовку ролика с прямой образующей туго натягивают его отрезок и обрезают с запасом по краям в толщину стенки шланга. Получается ролик со сложным профилем образующей, еще лучше удерживающий ленту и дающий меншее ее «корыто». Не верите? Постарайтесь попасть на кладбище самолетов или ракет и покопаться в них. Вы найдете ролики с точно таким же профилем образующей. Просто в массовое производство роликов сложного профиля гораздо дороже, чем бочек Тип 3.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Что такое гриндер, и для чего он предназначен

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный. Он позволяет обтачивать детали под углом, являться инструментом для финишной отделки, к примеру, в качестве шлифования элементов деревянной мебели. Гриндером легко удалить ржавчину с поверхности, заточить нож.

Механизмы натяжения ленты и поворотная рабочая площадка позволяют произвольно менять угол заточки

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить опытному токарю, т. к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

1. Не делайте так, как на втором слева фото рис. : лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
2. Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
3. Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с одним несоосным коромыслом в промышленности используется довольно редко, т.к. в принципе не позволяет добиться равномерного натяжения ленты. Однако дает точность, вполне достаточную в домашних условиях и позволяет построить очень неплохой простой гриндер.

Что на что годится

Теперь посмотрим, что возможно «выжать» из той или иной схемы с точки зрения мастера-любителя. А потом попробуем разобраться, как бы самому сделать ленту для гриндера и обойтись без заказных точеных деталей.

3 коромысла

Грамотные любители свои гриндеры строят как раз по схеме с 3-мя коромыслами, слева на рис. ниже. Лопасти пропеллеров шлифуют далеко не все, но в этом случае действует другое достоинство данной схемы: если гриндер используется как вертикальный, то рабочая ветвь ленты – упругая. Это позволяет умелому мастеру, допустим, наводить режущие кромки и лезвия буквально с микронной точностью.

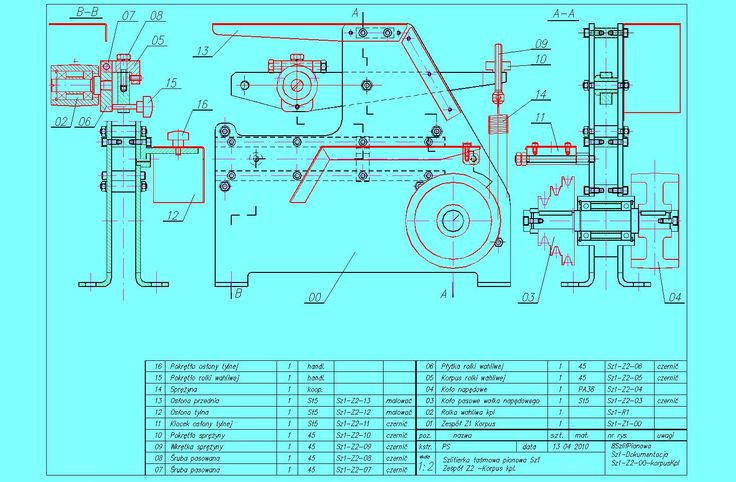

Самодельные и промышленного изготовления ленточные гриндеры

В промышленных гриндерах для домашнего пользования схема с 3-мя коромыслами применяется также широко (в центре) по тем же причинам. Повторение их самостоятельно в большинстве случаев вполне возможно. Напр., чертежи популярного за рубежом гриндера KMG можно скачать по ссылке.

Размеры, правда, дюймовые – машинка американская. Для привода в любом случае возможно использовать угловую дрель-болгарку (справа на рис. , вполне подходит по мощности) с самодельным шкивом и роликами, см. далее.

Примечание: если будете делать стационарный привод, постарайтесь раздобыть асинхронный мотор на 2-3 скорости от негодной стиралки с горизонтальным баком. Его преимущество – небольшие обороты. Это дает возможность сделать ведущий шкив большого диаметра и тем самым исключить проскальзывание ленты. Проскок ленты в работе – почти наверняка испорченная деталь. Большинство стиралок с 2-3 скоростными асинхронными моторами на 220 В – испанские. Мощности на валу – 600-1000 Вт. Если набредете на такую, не забудьте и о штатной фазосдвигающей конденсаторной батарее.

Соосное коромысло

В чистом виде гриндеры с соосным коромыслом любители не делают. Соосный шарнир штука сложная, эластичную ленту самому не сделать, а покупная стоит дорого. Гриндеры с соосным коромыслом дома используют чаще всего в варианте для мелких точных работ со столика, т.е. с жестко закрепленным горизонтальным коромыслом. Но тогда и надобность в коромысле как таковом отпадает.

Примером может служить мини гриндер, чертежи которого даны на рис.:

Чертежи мини-гриндера для мелких точных работ

Его особенности, во-первых, накладная постель для ленты (поз. 7), что значительно расширяет возможности использования. Напр., железка рубанка правится на этом гриндере с угловым упором буквально сама по себе. В данном случае гриндер работает, если можно так выразиться, как самодвижущийся оселок (наждачный брусок). Убрав постель, получим гриндер с упругой лентой для точной шлифовки/полировки округлых мелких деталей. Во-вторых, натяжной вал (поз. 12). Зажав его с пазу гайками, получим относительно фиксированное натяжение ленты для работы с постелью. А отпустив гайки, переводим гриндер в режим гравитационного натяжения ленты для тонких работ. Привод – не обязательно через шкив (поз. 11). Можно закрутить прямо за хвостовик ведущего вала (поз. 16) от дрели через переходную муфту, см. выше.

Специализированный инструментальный гриндер (напр. , для наведения и правки токарных резцов) вообще теряет всякое подобие исходной схеме. Мотор для него берут высокооборотный (мощности 200-300 Вт хватит). Ведущий шкив, соответственно, малого диаметра. Обводной шкив, наоборот, делают побольше и потяжелее, для инерции. Все это вместе позволяет уменьшить биения ленты. Натяжной ролик с той же целью, плюс для большей равномерности натяжения ленты, отводят подальше и подпружинивают длинной не очень сильной пружиной. Как сделать гриндер для обработки резцов, см. в ролике ниже.

Видео: гриндер для изготовления резцов

Одно коромысло

В любительской практике гриндеры с несоосным коромыслом хороши тем, что для них вообще не нужны точные детали. Напр., шарниры можно делать из карточных петель. В то же время точность обработки остается достаточной для обычных любительских запросов.

Исходную схему в данном случае тоже модифицируют: коромысло поворачивают на 90 градусов, относят вверх и подпружинивают, слева на рис. Получается простой вертикальный гриндер. И, что немаловажно – без проблем работающий с самодельной нерастяжимой лентой. Обеспечивать натяжение ленты может пружина как растяжения (в центре), так и сжатия. Сила ее не суть как важна, лишь бы лента в процессе работы не прогибалась чрезмерно. Никаких регулировок на время пользования не требуется.

Как устроен простой вертикальный гриндер

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

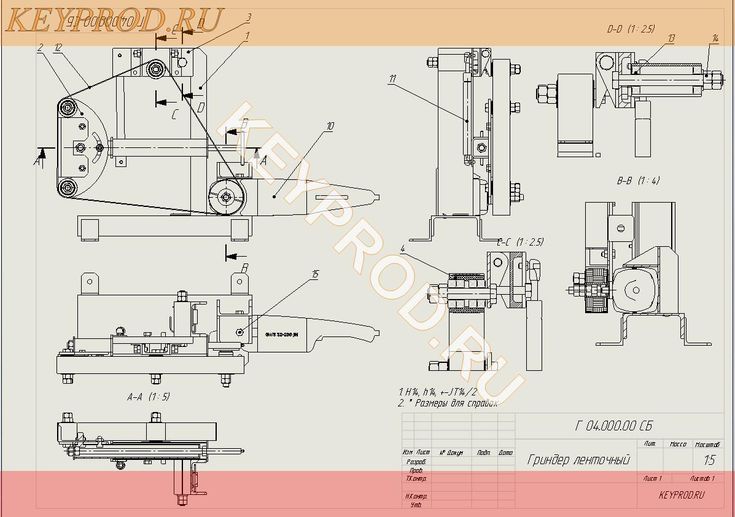

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Основные функции Гриндеров

Зачастую гриндер применяется для выполнения мелких заготовок в домашних условиях. Но основными его функциями являются:

• формирование кромки ножей и прочих режущих предметов;
• снятие слоев ржавчины и краски;
• шлифовка труб;
• выравнивание плоских поверхностей;
• срезание заусениц и дефектов после неровной обрезки.

Самые простые станки предназначены только для обработки торцевых частей досок. Выглядит такой станок, как компактное устройство с небольшой станиной. Лента на валах устанавливается вертикально.

Ленточный гриндер с удобной станиной для заточки ножей Источник beltgrinder.ru

Спецификация крепежа к чертежу ленточного гриндера Хозяин

Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом

Ленточный гриндер чертежи в формате dwg с размерами

Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.

Звоните, пишите!

Типы гриндерных станков

Различают гриндерные станки по мощности и производительности. Например, модели для промышленного использования выполняют более сложные этапы разработки, а бытовые агрегаты идеально подходят для непрофессиональной шлифовки некоторых строительных материалов в домашних условиях.

Также некоторые устройства имеют различия по размерам, количеству оборотов, ширине рабочей поверхности ленты. Опираться на эти параметры нужно при выборе гриндера для каких-то конкретных целей, а в случае универсальной эксплуатации лучше выбирать варианты, которые будут обеспечивать качественную обработку любых типов материалов.

Ленточный гриндер с мощным креплением к поверхности Источник hamer.su

Ленточный гриндер, оснащенный транспортиром для выбора угла наклона Источник forum.guns.ru

Drawing Grinder – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 165 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше. )

Grinder Art – Etsy.
