Печь для бани своими руками из металла с баком для воды чертеж

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.Вариант оформления бани с металлической печкой



При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

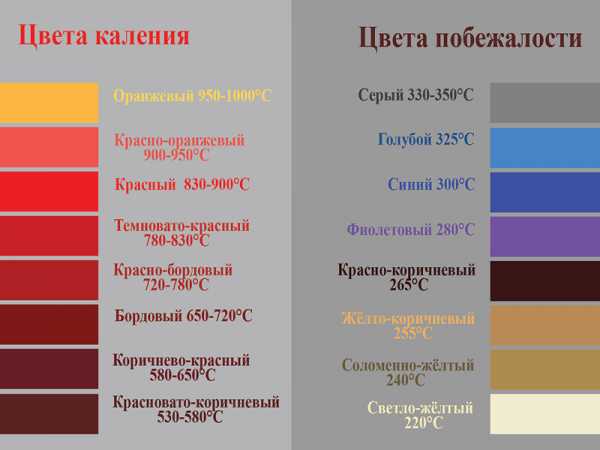

Цветовая палитра каления стали



Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;
Металлические печи различных габаритов и типов



  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

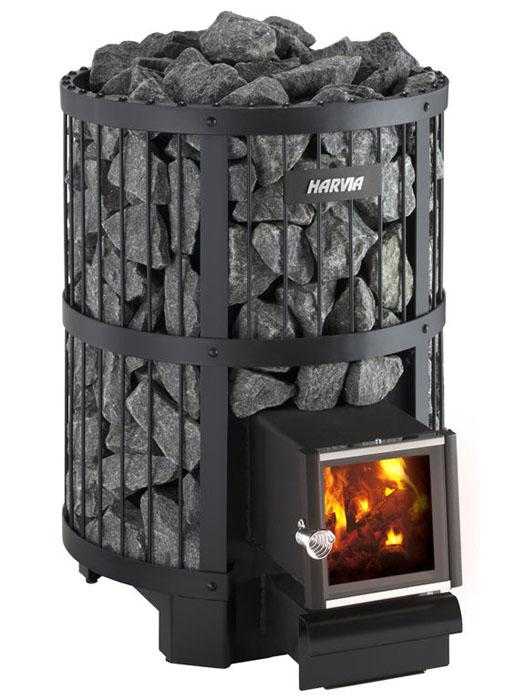

Металлическая печь с открытой каменкой



Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

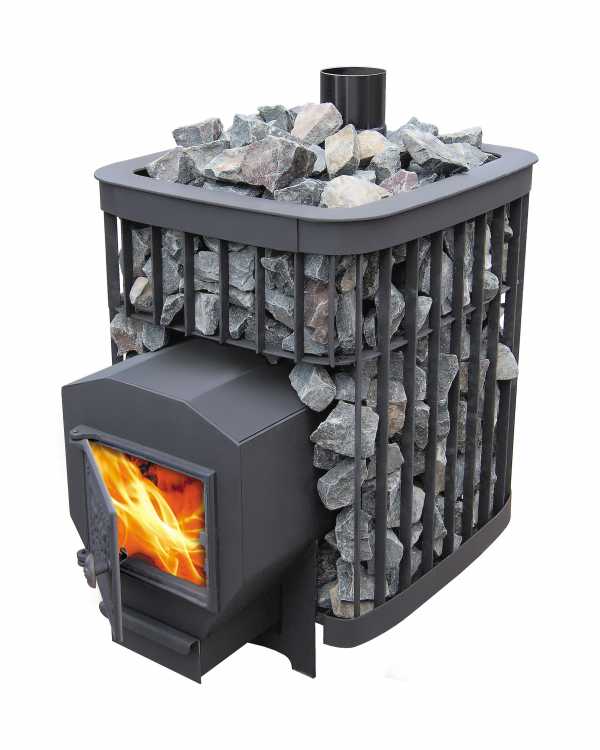

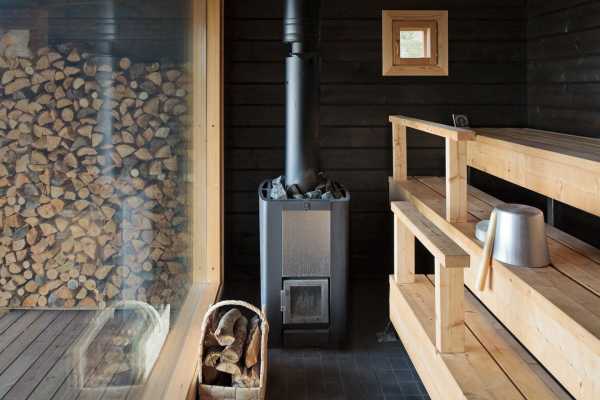

Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.

Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

  • болгарку;
  • сварочный аппарат;
  • измеритель;
  • ножницы для металла;
  • колосник;
  • лист стали 0,8 см;

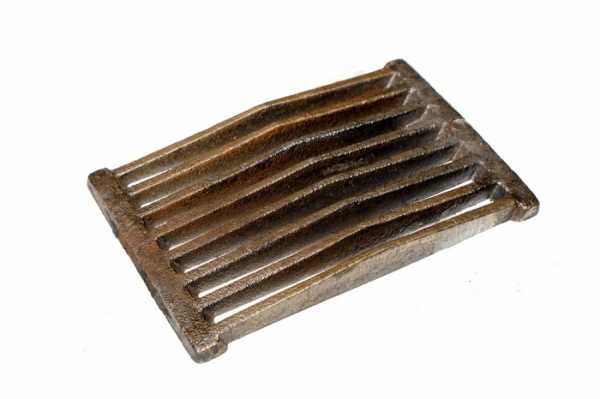

Колосник для печи

  • дымоход;
  • металлическую трубу толщиной 0,5-1 см;
  • кран для подачи воды на камни;
  • квадрат 1х1 см;
  • дверцы для каменки, поддувала и топки;
  • сантиметровый прут;

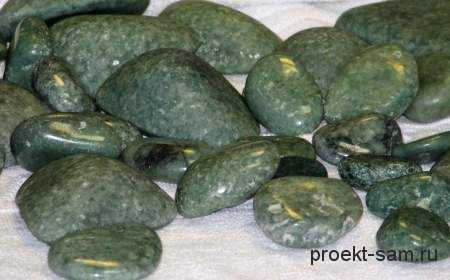

  • камни;
  • карандаш;
  • ведро для мусора;
  • плоскогубцы.

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

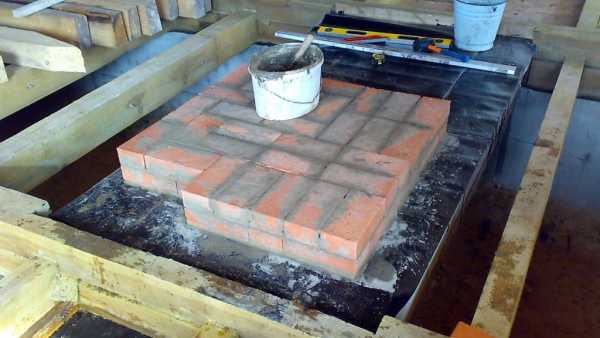

Фундамент под металлическую банную печь

Важно помнить:

  • зазор между печью и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;

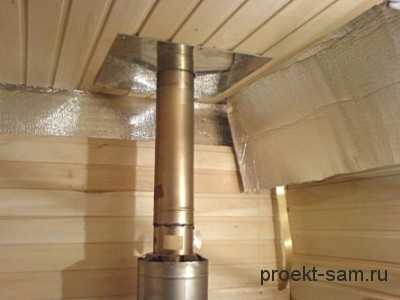

  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой  из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

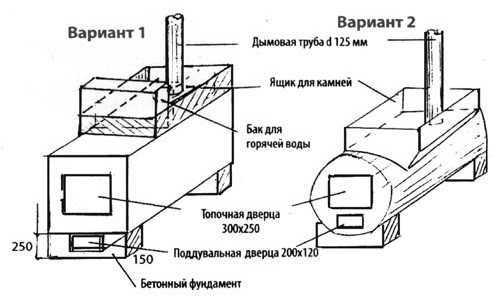

  1. Подготовить схемы и необходимые инструменты.
  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.
Печь-каменка с двумя отсеками

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Другие возможные разновидности

Помимо печей-каменок актуальны:Печка-буржуйка



  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

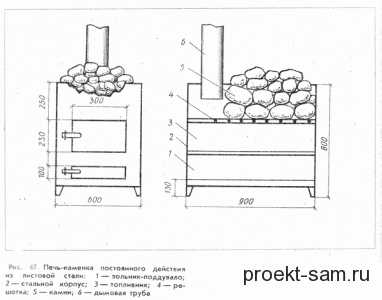

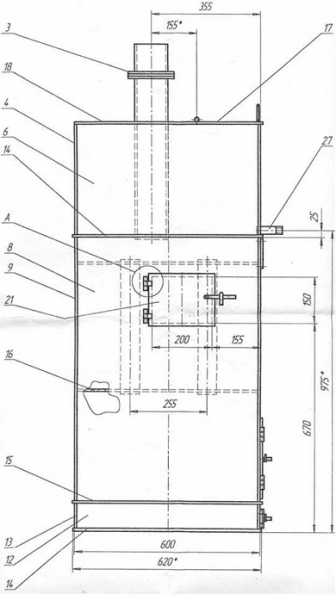

 Образец чертежа печи из металла для самостоятельного изготовления

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.Нанесение термоустойчивой эмали



Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

jsnip.ru

Чертежи банной печи из металла

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

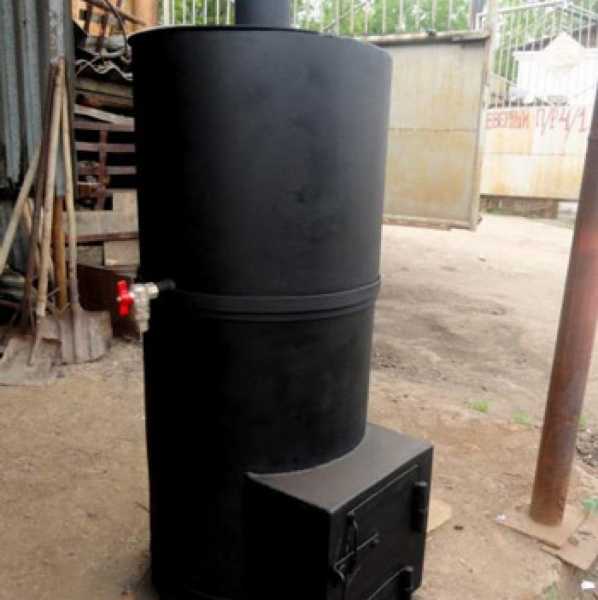

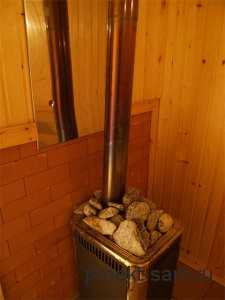

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

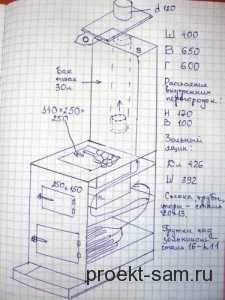

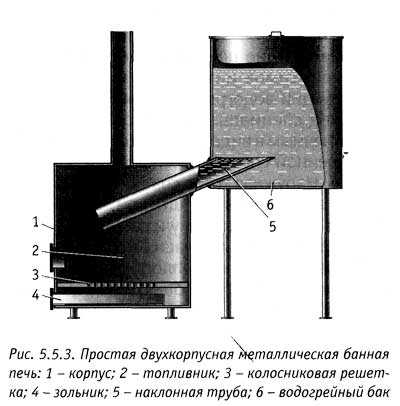

Простейший чертеж банной печи

Топка
  • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
  • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической ко

superbany.ru

Металлические печи для бани - Чертежи и порядок работ

Печи из металла для бани составляют серьезную конкуренцию традиционным кирпичным сооружениям. Железные отопительные устройства для саун и бань сегодня широко используются на всей территории России и Европы. Металлические печи самых разнообразных типов можно приобрести в специализированных магазинах или сделать своими руками.

Преимущества и недостатки печей из металла

К их плюсам относятся:

  • Быстрый прогрев парилки (около 1,5 часов). Теплоотдача металла значительно выше, чем кирпича или камня.
  • Отсутствие вероятности отравления угарным газом. Конструкция способствует вытяжке всех продуктов горения в дымоход.
  • Отсутствие задымления при растопке сырой древесиной.

Основной недостаток металлических печей – низкий КПД при большом потреблении энергии.

Основные виды печей для бань

Существует три конструктивных типа металлических печей:

  1. Закрытый тип, благодаря компактности и простоте изготовления, оптимален для семейных бань. Внутри и снаружи такое оборудование обкладывается огнеупорным красным кирпичом для обеспечения наибольшей теплоемкости (см. Как обложить кирпичом металлическую печь).

    Все кирпичи фиксируются при помощи приваренных к корпусу проволочных скрепов. Посередине размещается арматурная решетка для укладки камней.

  2. Открытый тип, показанный на фото, имеет открытую каменку и бак меньшего объема. Такой агрегат прогревает парную достаточно быстро (см. Финская печь для бани).

    Для увеличения теплоемкости можно камни накрыть экранной жестяной крышкой.

  3. Комбинированный тип, состоящий из:
    • Топливника – стальной коробки с горловиной, предназначенной для насадки камней. Он оборудован двумя задвижками, поддувалом и решеткой.
    • Двух патрубков диаметром 140 и 100 мм, имеющих фланцы для монтажа трубы и обводного колена.

Металлическая печь для бани своими руками

Для русской бани требуется устройство дровяной, а не электрической или газовой печи. Для достижения в парной при температуре 70-80 градусов рабочей влажности 60% большое значение имеет грамотность конструкции печи.

Вертикальные металлические печи для бани на чертежах, приведенных здесь, являются наиболее распространенными. Существуют также горизонтальные печи, которые изготавливают из бочки.

Выполнение топки

Для топки требуется металлическая труба длиной 1,8 м со стенками толщиной 5-10 мм. Трубу разделяют на два отрезка: 0,9 м – для топки и каменки и 0,6 м – для бака. Остаток предназначается для изготовления дверец топки и поддувала.

В заготовке для каменки и топки выполняется вырез для топки и поддувала. Для поддувала требуется отверстие высотой около 0,5 м и шириной 0,18-0,2 м. Над поддувалом приваривают металлическую пластину, у которой вырезан центр и для крепления колосника приварены 4 проушины. Приобрести колосник, соответствующий размеру печки, можно в магазинах печного литья. Минимальная толщина пластины для крепления колосника 12 мм. Дверцы топки и поддувала выполняются из остатка трубы.

Изготовление каменки

Под топочную дверцу выполняется вырез около 0,27х0,18 м. Сверху приваривают еще одну пластину, у которой вырезан центр. Она предназначена для укладки брусков из металла 10х10 мм. Можно приобрести специальную колосниковую решетку и закрепить ее аналогично колоснику. Перед тем, как сделать каменку, необходимо предусмотреть на нее минимум 100 мм высоты трубы. В части для каменки для дверцы выполняется отверстие 250х300 мм. Установка банных печей производится так, чтобы дверца каменки выходила в парилку, а топка находилась напротив входа.

Затем каменку наполняют (не до верха) специальными камнями. Если в данной местности имеются естественные камни (диабаз), их можно собрать самостоятельно. Однако необходимо учитывать, что камни, содержащие слюду, брать нельзя – можно угореть. Не подходит и гранит, так как он содержит крупные кристаллы, из-за чего камень быстро крошится. Материал должен быть мелкокристаллическим, черного или серого цвета, округлой формы, небольшого размера. Можно в магазине приобрести талько-хлорит.

Более подробно технология изготовления печи изображенной на схеме выше описана в статье Чертеж печки для бани.

Изготовление бака для воды

Чертежи металлических печей для бани вертикальной конструкции предусматривают расположение бака для воды прямо над каменкой:

  • Сверху нее для этого приваривают еще одну пластину, имеющую толщину 8 мм. В пластине для дымохода выполняется отверстие, диаметром 120-150 мм.
  • К пластине приваривают дымоходную трубу и заготовку трубы для бака. Отверстие для трубы должно располагаться возле задней стенки печи.
  • Со стороны дымохода часть бака закрывается полукругом из стального листа (см. Листовой огнеупорный негорючий материал), с отверстием для трубы дымохода, которую к нему приваривается. Другая половина бака предназначена для его наполнения водой. Для нее делается специальная крышка, оборудованная ручкой.
  • Когда предполагается вывод кирпичной трубы на крышу постройки, то к дымовой трубе для устройства кирпичного дымохода необходимо на расстоянии 350 мм от верха бака приварить площадку 300х300 мм.
  • Для установки крана горячей воды к стенке открытой секции бака приваривают отрезок трубы.

Обкладка огнеупорным красным кирпичом металлических самодельных печей выполняется на ребро от колосниковой решетки. Лицевую сторону печи не докладывают, а на остальные кладка ведется в полкирпича. Их закрепляют проволочными скрепами диаметром 3 мм. Печку для маленьких бань, где париться в несколько заходов не планируется, можно кирпичом не обкладывать.

Установка печи из металла в бане

При установке следует придерживаться нескольких общих рекомендаций:

  • Оборудование от стен должно размещаться минимум на расстоянии 1 м;
  • Устройство помещают рядом с дымоходом;
  • Печь обязательно ставится на фундамент из огнеупорных материалов;
  • Стена бани возле металлической печи должна быть покрыта фольгой с утеплителем.

Необходимо помнить, что несоблюдение правил пожарной безопасности при изготовлении, установке и эксплуатации металлической печи в бане может послужить причиной пожара.

Читайте также: Самодельная металлическая печь для бани, Печь из чугунной ванны, Печь на отработанном масле своими руками, Печь на солярке своими руками, Дровяные чугунные печи для бани

banyagid.com

Чертежи и советы по установке металлических и каменный печей для бани

Чтобы получить в бане наиболее оптимальную температуру, нужно иметь правильно подобранную, хорошую печь. При этом к выбору и обустройству следует отнестись очень ответственно, ведь выбранная печь для бани будет влиять не только на температуру воздуха, но и на его влажность.

При использовании некачественной печи вы никогда не сможете создать хорошую баню, нахождение в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, обязательно следует разобраться, чем же баня отличается от своей ближайшей «родственницы» – финской сауны.

Вернуться к оглавлению

Содержание материала

Чем баня отличается от сауны

Знатокам известно, что между настоящей русской баней и, к примеру, финской сауной

лежит настоящая пропасть. В саунах влажность воздуха сравнительно невысока, зато температура может достигать 110-130 градусов. В бане же температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают париться экстремалы, она приближается к отметке в сотню градусов. Зато влажность в русской бане может составлять 50-70 процентов.

Поэтому баня оказывает более мягкое воздействие на человека, чем сауна. Влажный воздух с ароматом дубовых или берёзовых листьев позволяет избавиться от заболеваний, поражающих органы дыхательных путей. А сравнительно невысокая температура (при высокой влажности 60 градусов воспринимается не хуже, чем 120 градусов в сауне) не даёт большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и шлаки.

Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня прогревается дольше, зато очень долго держит тепло.

Разобравшись с этими тонкостями, можно приступать к выбору подходящей печки.

Вернуться к оглавлению

Каким требованиям должна отвечать печь

Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размерам, конструкции и материалам. Вы можете купить печь из кирпича или металла, подходящую для прогрева маленького или большого помещения. Но делать окончательный выбор следует лишь после того, как вы определились с размерами самой бани и парилки.

Примерный список требований к печи для бани:

  1. Компактность. В большинстве случаев бани имеют небольшой размер, что позволяет протопить их сравнительно быстро.
  2. Пожаробезопасность. Вся обивка в хорошей бане (полы, потолки, стены, полки) изготовлены из дерева. Поэтому в некоторых случаях бывает достаточно одной искры, чтобы всё это вспыхнуло.
  3. Мощность. Этот показатель подбирается под определённую баню. Печь из металла или кирпича должна обладать достаточной мощностью, чтобы быстро протапливать баню, нагревать нужное количество воды, обеспечивать посетителей бани паром и горячим воздухом, а также качественно просушивать парную после завершения всех процедур.

Да, печь для бани должна отвечать всего трём главным критериям. Но если она не отвечает хотя бы одному, значит, она не подходит. Лучше подыскать другую модель, благо, современный рынок предлагает огромный выбор.

Сегодня, придя в специализированный магазин, можно увидеть две разновидности устройств: парогенераторы и классические печки-каменки.

Парогенераторы напоминают по конструкции огромные электрочайники, обычно квадратной или прямоугольной формы. Почти все модели имеют функцию регулировки мощности. Печка каменка может заменяться ею, или же дополняться, чтобы увлажнять воздух до оптимального показателя. Впрочем, парогенераторы сравнительно малоизвестны большинству людей, а кроме того – резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они пользуются малой популярностью.

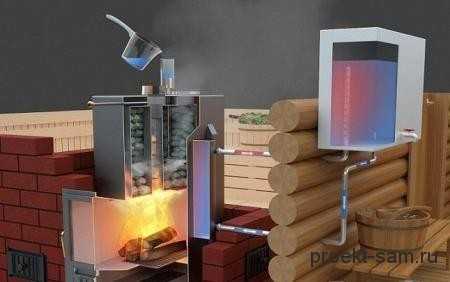

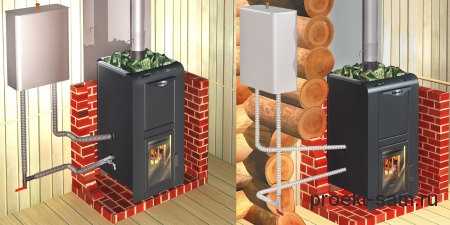

Схема установки парогенератора в бане

Печки-каменки обычно делят на две группы – закрытые и открытые. Первые чаще всего изготавливают из камня или кирпича. Именно они лучше всего подходят для качественного отопления больших бань.

Вернуться к оглавлению

Какими бывают современные банные печи

Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электрические каменки. Каждый из них имеет определённые достоинства, о которых обязательно следует знать, чтобы не допустить ошибок при выборе подходящей модели.

Конструкция металлической печки-каменки может быть самой разной. Одни из них изготовлены кустарным методом, из подручных материалов и при помощи газосварки. Другие же созданы на фабриках и имеют особый, разработанный профессионалами дизайн. Но все они отличаются быстротой повышения температуры. Достаточно уложить сухие, качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до подходящего для мытья уровня.

Опасность отравления угарными газами полностью исключена. Печь со всех сторон закрывается металлом, не пропускающим дым в баню. Камни, из которых сложена каменка, нагревается в результате того, что пламя передает тепло железу, а уже железо проводит их до камней и отдаёт жар им.

Увы, классическая металлическая печь для бани имеет серьёзный минус. Теплоёмкость таких печей не слишком велика. Они быстро нагреваются и, стремительно отдавая жар помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного нагревания тела. Чтобы исправить это, специалисты рекомендуют облицовывать их кирпичом, оставляя лишь зазор в несколько сантиметров для прослойки из воздуха. Это не только позволяет долгое время сохранять тепло (кирпич имеет высокую теплоёмкость), но и снизить опасность ожога.

Некоторые печи даже футеруют огнеупорным кирпичом внутреннюю сторону топливника. Это даёт возможность повысить теплоёмкость печи и увеличить сроки её службы.

При изготовлении печей-каменок чаще всего используется листовой железо толщиной около 5 миллиметров. Бак с водой располагается с любой стороны – это зависит от места установки и размеров бани.

Некоторые модели изготавливаются из нержавеющей стали или обычной, покрытой цинком. Их главным плюсом является малый вес и быстрота прогрева. Увы, их долговечность сравнительно невелика, и, что ещё хуже, они не способны аккумулировать тепло. В бане будет жарко до тех пор, пока в печи горит огонь. Но достаточно дровам прогореть, и спустя всего 10-20 минут температура в парилке начнет стремительно снижаться, что вовсе не радует пользователей.

Альтернативой может стать чугунная печь. Да, она весит значительно больше – порой до 200 килограмм, что значительно усложняет процесс установки. Зато она является практически вечной. Высокая температура, повышенная влажность – всё это не способно нанести ни малейшего вреда чугуну. Достаточно взглянуть на чертежи печей для бани, чтобы убедиться – это действительно монументальная вещь. Не менее важно, что чугунная печь, благодаря массивности, может долгое время сохранять тепло. Даже когда дрова прогорели без остатка, в бане ещё долго будет жарко. Но и нагревается такая печь существенно дольше, то есть, имеет высокую тепловую инерцию.

Конечно, ещё одним неотъемлемым плюсом классической печки-каменки является едва уловимый дымок. Многие люди не могут представить себе настоящую баню без этого запаха.

Электрические каменки значительно отличаются от обычных печей. При этом отличаются они в лучшую сторону. Они безопасны, удобны в эксплуатации и очень легки в управлении. Серьёзный недостаток у них всего один – тарифы на электричество стремительно растут, а для поддержания хорошего жара в парилке электрическая каменка должна работать непрерывно.

Главным конструктивным достоинством, каким обладают электрические каменки, является многослойный корпус, изготовленный при использовании листовой стали. Он позволяет повысить теплоёмкость, а также снизить опасность ожога при случайном контакте. Немаловажно, что у электрических каменок обычно имеются специальные предохранители от перегрева и термостаты. Многим пользователям нравится, что электропечь может быть включена и выключена в любую минуту.

При выборе электрической каменки обязательно учитывайте рабочее напряжение конкретной модели. Оно может составлять 220 или 380 вольт. Модели, мощность которых превышает 7 киловатт, обычно имеют напряжение 380 вольт. Не забывайте, что хотя печи, имеющие корпус из нержавеющей стали, стоят дороже, чем оцинкованные, они способны прослужить значительно дольше.

Если вы решили приобрести электрическую каменку, произведенную в Европе, убедитесь, что сможете подключить её. Ведь большинство европейских моделей имеют заземление, что снижает вероятность поражения ударом тока. А в нашей стране далеко не все розетки предусматривают заземление.

Вернуться к оглавлению

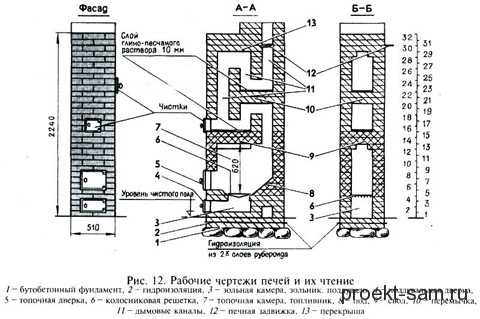

Конструкция каменной печи для бани

Как сделать  печь-каменку своими руками можно посмотреть в данном видео

Постройка печи, которая будет полностью сделана из кирпича — это дорогостоящий процесс. Кроме того вы также потратите на сооружение такой серьёзной конструкции достаточно большое количество времени.

Также всегда следует учитывать размеры и планировку бани. Печь с одной стороны должна занимать минимум места,  а с другой стороны – обеспечивать поступление достаточного количества тепла необходимого для обогрева нескольких человек. Внизу на чертежах вы может видеть различные конструкции печей-каменок, которые подойдут практически для бань любых размеров. Соответственно, верхние – для больших бань, нижние – для небольших сооружений.

Схема устройства металлической печи-каменки

Здесь представлен чертёж печки, которую можно сделать своими руками.

  1. Наружная кирпичная кладка;
  2. Остов печи;
  3. Внутренняя кирпичная кладка;
  4. Проволочные скрепы;
  5. Водонагревательный бак;
  6. Дымовая труба;
  7. Нагревательные камни;
  8. Паровой люк;
  9. Оградительная решётка;
  10. Планка;
  11. Топочная дверца;
  12. Дверца для поддувала;
  13. Опорный металлический лист.

На схеме представлена наиболее часто используемая конструкция печи-каменки, которая подойдёт для любой небольшой бани. Она позволит создать в помещении необходимую температуру, которая позволит одновременно париться нескольким человекам.

Металлический каркас такой печи-каменки изготавливают из стального листа, обладающего толщиной 5 мм. Также сверху непосредственно на саму печку нужно поставить бак для нагрева воды.

В холодное время года такие печи могут прогревать помещение 10 м3 примерно за 2 часа, при этом температура камней может достигать и быть более 300 градусов по Цельсию.

На этом видео можете посмотреть, как была сделана своими руками простая металлическая печь-каменка

Вернуться к оглавлению

Конструкция металлической печи для бани

Не менее долговечными и надёжными являются чисто металлические печи для бани.

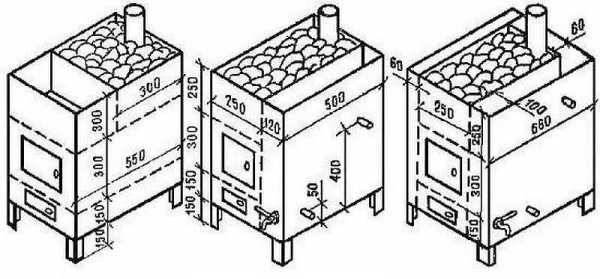

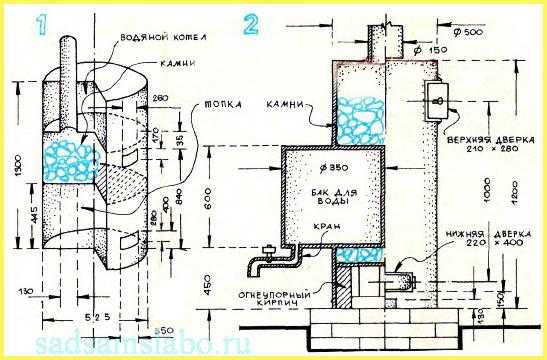

Чертёж самой простой железной печи для бани

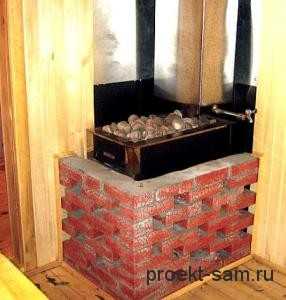

Железную печь рекомендуется обложить огнеупорным кирпичом, чтобы не получить серьёзные травмы и ожоги вместо удовольствия во время банных процедур. Печь можно сделать из обычного листового железа, но более надёжная и долговечная конструкция получится из хромированной стали.

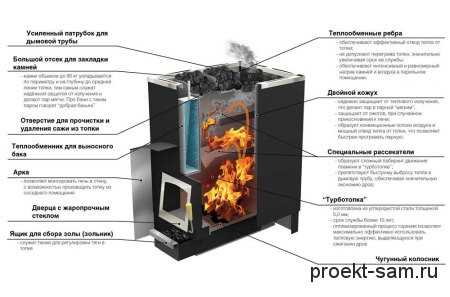

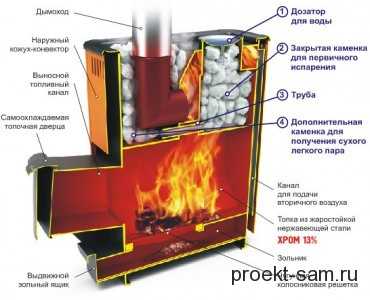

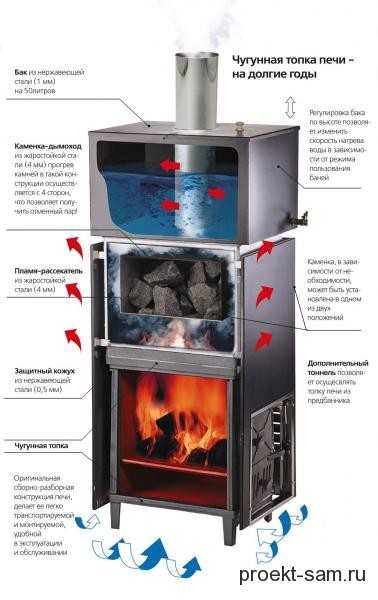

Схема устройства современной металлической печи для бани из хромированной стали

Естественно, при обустройстве следует учитывать все меры противопожарной безопасности, которые являются обязательными при возведении любой печи. Обязательно проконсультируйтесь насчёт этого момента со специалистами, даже если вы решили строить печь своими руками.

Ещё одна схема обустройства металлической печи для бани, которую можно сделать самостоятельно

Установка металлической печи

Устанавливая металлическую печь для бани, необходимо придерживаться определённых рекомендаций:

  • Устанавливать печь нужно не вплотную к стенам, расстояние должно составлять не менее одного метра.
  • Печь нужно ставить как можно ближе к дымоходу.
  • Лучше сделать перед печью огороженное или каким-то образом отмеченное расстояние хотя бы пару метров.
  • Саму конструкцию следует устанавливать на прочную основу. Она должна быть обязательно из негорючих материалов. Ни в коем случае не следует делать её из дерева.

Простую металлическую печь разных размеров вполне можно сделать собственными силами, не тратя деньги на услуги сторонних специалистов.

Вернуться к оглавлению

Что нужно знать о камнях для каменки

Глупо спорить – печь для бани с баком для воды является одним из главных элементов. Но его неотъемлемой частью являются и камни. Им необходимо уделить немалое внимание, чтобы впоследствии не пришлось проделывать титаническую работу по переделке каменки.

К камням обычно предъявляют несколько простых требований:

  1. Высокая теплоёмкость.
  2. Высокая прочность.
  3. Отсутствие радиоактивности.

Другими словами, подходящие камни хорошо аккумулируют тепло, а потом отдают его долгое время. Также они должны без вреда для себя выдерживать не только высокую температуру, но и резкие перепады (не трескаться при контакте с холодной водой). Именно поэтому лучше выбирать однородные, плотные, примерно одинаковые по размеру и форме камни.

Размер не должен быть слишком большим или маленьким. Мелкие камни слишком быстро остывают, в результате чего каменная кладка не может держать тепло. Большие же чаще трескаются и просто смотрятся не слишком изящно. Оптимальным выбором будут камни размером чуть меньше кулака.

Конечно, недопустимо использование грубых камней с острыми и неаккуратными гранями. Они не только не привлекательны, но и зачастую быстро крошатся. Лучше отдать предпочтение аккуратным, обкатанным водой, речным гладышам.

Если нет возможности купить камни в специализированном магазине, можно просто проверить те, которые есть под рукой. Возьмите два камня в руки и сильно ударьте ими друг по другу. Если они не раскололись, значит, тест на прочность они прошли. После этого следует раскалить камни, положив на несколько минут в огонь, после чего окунуть его в воду. Если он прошел и это испытание, то он подходит для использования на каменке в бане.

Но лучше будет приобрести подходящие камни в компаниях, которые продают оборудование для бань. Специалисты рекомендуют использовать несколько разновидностей горных пород:

  • жадеит,
  • базальт,
  • талькохлорид,
  • габбро-диабаз.

Жадеит является самостоятельным минералом, в то время как остальные имеют вулканическое происхождение. Все эти камни неплохо выполняют свою функцию на каменке. Но если есть возможность выбирать, то лучше отдать предпочтение жадеиту. Да, как не странно, но правильно выбранные камни не менее важны, чем правильно подобранный чертёж банной печи. Жадеит может выдерживать практически бесконечное количество циклом «нагрев-остывание», не покрываясь трещинами. Эксперты утверждают, что он вообще не крошится, а может лишь плавиться. Но для этого температура должна превышать 1200 градусов по Цельсию.

Когда подходящие камни выбраны, это ещё не конец. За ними нужно соответственно ухаживать. Хотя бы раз в год старайтесь просматривать все камни на каменке. Промывайте их в тёплой воде, чтобы избавить от неприятного запаха, который может возникнуть при длительной эксплуатации. Если некоторые камни потрескались, замените их, предварительно удалив пыль с каменки. Ведь каменная пыль может содержать серу, которая при нагреве сгорает, а вам придётся дышать этим опасным веществом.

Вернуться к оглавлению

Безопасность при установке классической банной печки

Когда подходящая схема печки для бани выбрана, а сама она изготовлена или куплена, можно приступать к установке. Здесь следует запомнить несколько правил, которые позволят снизить опасность пожара.

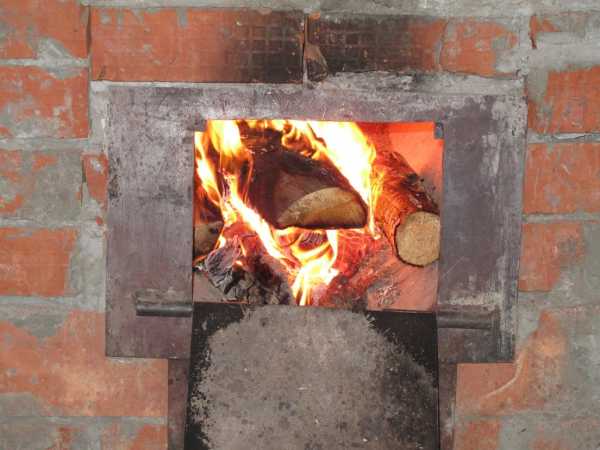

  1. Поддувало и топка должны выходить не в саму баню, а в соседнее помещение – предбанник. Это позволит не выпускать лишнее тепло при топке, а также обезопасить деревянные полы в бане от возгорания.
  2. Все пространство перед топкой и поддувалом следует соответственно обработать. Если полы в предбаннике деревянные, то площадь в половину квадратного метра следует защитить теплоизоляционным материалом, поверх которого укладывается стальной лист. Благодаря этому, даже если из топки выкатится уголёк, который останется незаметным, деревянным полам ничего не угрожает – он просто будет тлеть на железе.
  3. Сама печь должна устанавливаться на прочное, негорючее основание. Прекрасно подходит как кирпичная кладка (в этом случае лучше использовать огнеупорный кирпич, способный прослужить многие десятки лет при частых перепадах температур), так и бетонное основание.
  4. Поблизости от печи не должно быть деревянных предметов, будь то косяк двери, оконная рама или обивка стен. Длительное воздействие высокой температуры может привезти к возгоранию. Если такой вариант установки невозможен, стоит задуматься о покупке и установке специальных тепловых экранов. Это позволит гарантировать надёжную защиту от пожара.

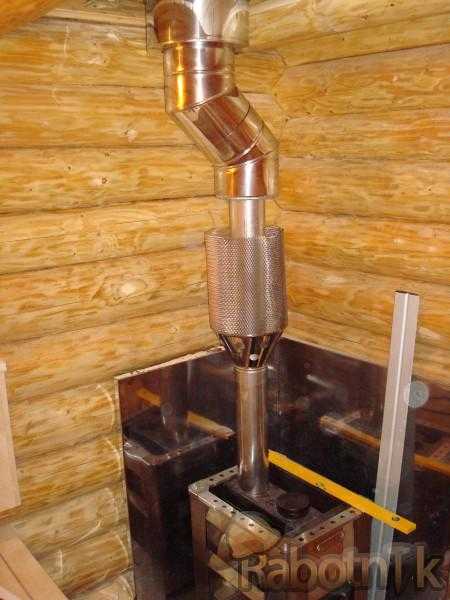

  5. Последним этапом установки печи является монтаж дымохода. Она должна выходить в верхней части конька крыши – это обеспечит наилучшую тягу. В случаях, когда труба проходит через чердак, необходимо сделать её распушку. Это позволит предотвратить передачу большого количества тепла деревянным стропилам, что может привезти к пожару.
  6. Если вы используете обычную, металлическую трубу из нескольких элементов, необходимо внимательно следить как при установке, так и при эксплуатации, чтобы дым не просачивался через стыки. В противном случае посетители бани могут получить отравление угарным газом.

Запомнив эти нехитрые советы, вы без труда сможете создать баню, которая будет радовать вас и ваших близких многие годы, помогая прекрасно проводить время, расслабляться и оздоравливаться.

proekt-sam.ru

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

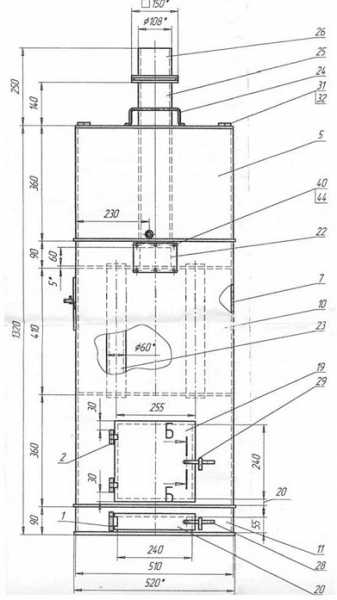

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

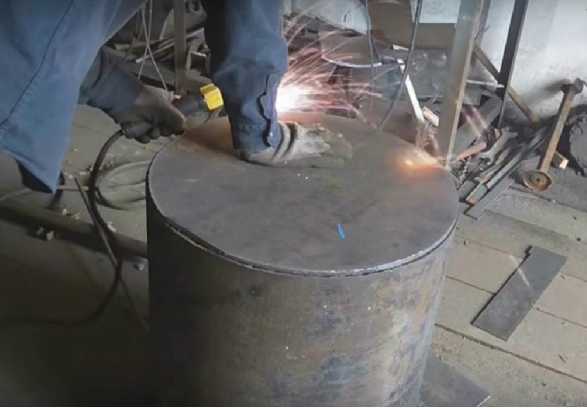

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

  • Протапливать печь и прогревать баню удобнее из предбанника;
  • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
  • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

bouw.ru

Делаем печь для бани своими руками из металла: чертежи и инструкция

Металлическая печь для бани имеет ряд преимуществ перед кирпичной. Она относительно легкая, быстро разогревается, быстро отдает тепло. Кроме того, стальную печку можно смастерить своими руками, если знать некоторые конструктивные особенности.

Выбираем конструкцию печи

К банной печке из металла предъявляется ряд требований:

  • Быстрый нагрев, высокий КПД.
  • Длительная теплоотдача. Чтобы этого добиться, придется усовершенствовать систему с помощью каменки или особого устройства топки.
  • Компактность. Печь не должна занимать много места в парной. Для оптимизации пространства используют вертикально ориентированные сооружения, а топочное отверстие выносят в предбанник.
  • Безопасность. Металл раскаляется до критических температур. Чтобы избежать ожогов, лучше соорудить на печь специальный кожух или обложить отопитель кирпичом.

Исходя из этих требований, выбирают тип конструкции:

  1. Корпус может быть вертикальным или горизонтальным. Первый занимает мало места, но отличается низкой мощностью и быстрым прогоранием топлива. Второй — с точностью наоборот: имеет лучшую теплоотдачу, но занимает большую площадь.
  2. Отверстие для загрузки располагают в парилке или предбаннике. Последний вариант также способствует экономии места.
  3. Бак с горячей водой ставят прямо на плиту (такой бачок можно сделать своими руками из нержавеющей стали) или располагают отдельно. Удобный вариант – бачок в моечной комнате. Его соединяют трубами со стальным теплообменником, расположенным на дымоходе.
  4. Каменка тоже имеет разновидности. Открытая каменка, наследие финнов, нагревается не больше, чем до 400 градусов Цельсия. Зато при поливе водой она дает отличный мягкий пар. Кладка, спрятанная под металлическим корпусом, раскаляется до 700-800 градусов, но требует регулярной чистки.

Чертежи, схемы, фото

Подготовка металла

Принцип изготовления стальной печи является общим для всех видов конструкций. Нужно только заранее подготовить проект, выполнить чертежи (или взять готовые) и следовать инструкциям.

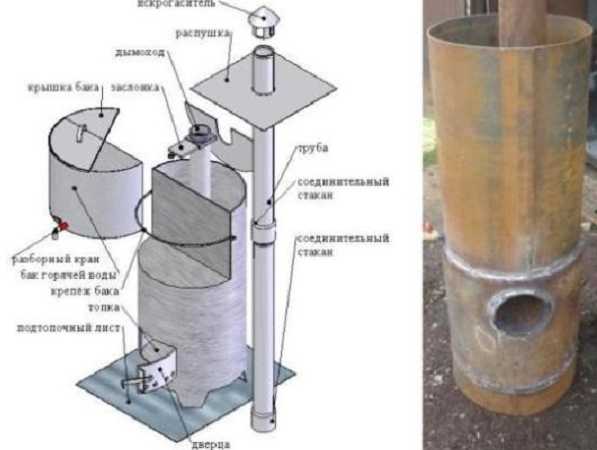

Для примера ниже представлено пошаговое руководство к действию для печи с отдельным водяным бачком и встроенной каменкой. Габариты следует рассчитывать индивидуально исходя из размеров бани и количества посетителей. Вот ориентировочные показатели:

  • Внешняя каменка квадратная, 50 на 50 см, h – 80 сантиметров.
  • Внутренняя каменка чуть меньших размеров: соотношение сторон 40 на 40 см, h – 50 см. Промежуток между стенками двух печей должен быть не более 5 см по периметру.
  • Размеры самой печи следующие: 50 см в ширину, 90 см длины, h=0,5 метра.
  • Размеры бачка 40 на 50 на 60 сантиметров (ширина, длина, высота). Объем такого сосуда 120 л. Такого количества хватит для 3-4 человек (при условии, что горячая вода будет разбавляться холодной).

Алгоритм изготовления следующий:

  1. Подготовительный этап. Сюда входит заготовка материала (для бани лучше использовать толстое листовое железо от 2 мм), а также эскизы, чертежи. Перед покупкой материала необходимо высчитать общую площадь стальных листов.
  2. Вырезание деталей конструкции. Оптимальный инструмент – болгарка (иначе ее называют круглошлифовальной машиной). Стоит обратить внимание на углы — они должны быть строго 90°. Неровные края металла необходимо зашлифовать.
  3. Перед сваркой рекомендуется проверить все размеры, а также сделать «отпуск» металла (предварительное раскаливание).
При нагреве до слишком высоких температур начинаются изменения кристаллической решетки стали. Чтобы избежать «вспучивания» печки во время эксплуатации, необходимо провести некоторые подготовительные работы.

Есть возможность минимизировать негативные последствия нагрева. Для этого те части конструкции, которые подвержены максимальным температурам, следует раскалить до красного оттенка, затем медленно остудить. Обычно, больше всего страдает дымоход, верхняя плита, боковины. Если после процедуры железные листы слегка покоробились, их можно самостоятельно выровнять молотком. На всякий случай следует подровнять размеры. Данный метод помогает избавиться от будущей деформации отопительного элемента.

Сварочные работы

Начать сварку следует с каменки.

  1. Две боковины соединить под углом 90 градусов, сделать несколько спаек. Сила тока должна быть умеренной, чтобы металл не перегрелся, а шов был ровным. Спайки не должны быть большими, достаточно нескольких миллиметров. При этом, нужно все время следить за углом и корректировать положение листов. Таким же образом сварить две другие боковины.
  2. Соединить две части под прямым углом. Аналогичным методом следует сваривать противоположные углы.
  3. Следующий шаг — присоединение дна и крышки. Толщина металла для дна должна быть не менее 10 мм — на этот участок приходится основной тепловой удар. Для того, чтобы крышка не падала в короб, одну ее сторону можно фиксировать с помощью тонкой подставки. Небольшие огрехи в расчетах и получившиеся щели можно скрыть с помощью сварки. Для этого достаточно оставлять промежутки примерно одинаковыми с обеих сторон.
  4. Когда наметка короба закончена, можно сделать полноценные швы.
  5. По такому же принципу нужно сварить остальные элементы: наружный кожух, топочную камеру, водяной бачок.
  6. С помощью болгарки в коробе нужно прорезать дверцу. В днище внешнего кожуха нужно просверлить отверстия для «ножек» внутренней каменки. Это могут быть водопроводные трубы или арматурные прутья. Принципиальный момент – отверстия должны быть горизонтальными и находиться на одной высоте. В топочной камере сделать входное отверстие для дров. Из остатков металла можно соорудить дверцы.
  7. Осталось лишь соединить все части в общую конструкцию. Для этого нужно изготовить четыре пластины, они должны совпадать с размерами отверстия внешней каменки. В крышке внешнего короба прорезать отверстие для дымохода, совпадающее с диаметром трубы.
  8. По периметру выемки для каменки необходимо закрепить металлические полосы шириной 20 мм. Изнутри приварить уголок 45 на 45 мм, так, чтобы в паре со стенкой он образовывал полку. Именно на них будет упираться вся конструкция. Топочную дверцу повесить на петли. Все соединения проварить двойным швом (изнутри и снаружи).
  9. Собрать всю конструкцию. Внутренняя каменка должна располагаться вертикально на трубах. Отверстия внутренней и внешней печек следует соединить металлическими пластинами. Закрепить сооружение можно сверху любыми обрезками металлолома.
  10. На наружном кожухе закрепить крышку. Прорезать дымоходное отверстие, вставить трубу.
Завершающие штрихи – шлифовка углов, укрепление отверстий асбестовым шнуром. Кроме того, нужно позаботиться о противопожарной безопасности. Высоту ножек нужно делать не менее 40 см, пол под прибором укрывать асбестом, а поверх него — листом металла.

poluchi-teplo.ru

Чертеж печи для бани из металла своими руками (фото и видео)

Чертеж печи для бани из металла может быть различным. Необходимо учесть, какое топливо потребуется для печи, подобрать размеры конструкции, выявить особенности эксплуатации. Металлические конструкции могут работать на дровах, электричестве, газу. Есть открытые, закрытые каменки, комбинированные варианты. Лучшими считаются обычные дровяные печи.

Схема сборки металлической печи.

Виды металлических печей и их устройство

Существуют различные виды банных печей, но не обязательно они должны быть кирпичными. Безопасными и удобными являются конструкции из металла, вес которых меньше. Они могут монтироваться в любом подходящем месте, не требуя отдельного фундамента. Для изготовления таких печей применяется листовой металл, для топки и решеток лучше всего использовать чугун, который отлично переносит температурные перепады. Толщина листа металла для конструкции будет составлять 4-5 мм, диаметр прутов должен быть достаточным, чтобы выдерживать вес камней.

Схема устройства металлической печи.

Объем металлического бака для воды банной печи рекомендуется на уровне 70 л, а вот размер решетки может быть различным, как и ее форма. После установки печь обкладывается специальным кирпичом, выдерживающим температурные перепады.

Разновидностей самодельной печи много, но все их можно объединить в такие группы: закрытые, открытые и комбинированные. Закрытые удобны, они после сооружения полностью обкладываются красным печным кирпичом, не только по наружной, но и по внутренней стороне. Такие печи удобны, обладают компактными размерами. Во время обкладывания отдельные кирпичи скрепляются при помощи проволоки. Для открытых моделей предусматривается водяной бак, размеры которого меньше, чем у закрытого, но зато парилка прогревается при помощи этой конструкции быстрее. Камни накрываются специальной крышкой с оцинкованной поверхностью.

Виды самодельных металлических печей для бани.

Комбинированные печи сочетают качества конструкций обоих типов, для печи применяются стальные листы до 5 мм толщиной, конструкция их простая, топка экономная. По виду топлива все металлические модели можно разделить на:

  1. Электрические — это один из самых простых вариантов, для них не требуется дымоход и топливо. Конструкция подключается к электрической сети, температура контролируется легко, но расход электроэнергии для прогрева габаритной бани будет слишком большим.
  2. Газовые печи предназначены для работы на газу, у них предусмотрен термостат для того, чтобы можно было регулировать мощность, подачу газа.
  3. Дровяные банные печи являются самыми простыми и эффективными, они работают на твердом топливе, в качестве которого выступают обычные дрова. Парилка прогревается медленно, но зато такие печи дают потрясающий аромат при сжигании дров, позволяют создать необходимую атмосферу.

Чертеж металлической печи

Чертежи печей из металла для бань могут быть разными. Однако все имеют одинаковый принцип действия, что облегчает выбор подходящей конструкции. В состав входят следующие элементы:

  • топка;
  • каменка;
  • водяной бак;
  • дымоход.

Подробный чертеж металлической печи.

Для металлических печей (да и любых других) основным элементом является топка. Размеры каждый определяет самостоятельно. Они зависят от размеров печи, пространства в бане. Специалисты не рекомендуют делать ее слишком большой, оптимальными будут размеры 50*50 см. Для топки используются решетки, которые можно купить в уже готовом виде или сварить самостоятельно из металлических прутьев. Второй вариант предпочтительнее, так как можно в точности соблюсти все необходимые размеры. При выборе материала для решетки лучше брать чугун, так как даже специальная сталь долго не прослужит и быстро прогорит.

Топка печи разделяется на две части: в одной секции будет сжигаться топливо, в другой — осуществляться сбор золы и остатков несгоревших дров. Секции требуется разграничить при помощи решетки. Наличие двух отдельных частей обязательно, так как зольник дополнительно выполняет роль усилителя тяги, т. е. контроля над температурой.

Неотъемлемой частью банных металлических печей является каменка, дополнительно может быть установлен водяной бак. Каменка — это металлическая решетка, на поверхность которой насыпаются камни определенного размера.

Схема металлической печи с каменкой верхнего расположения.

Они должны быть примерно одинаковыми, не высыпаться через ячейки решетки, не быть слишком большими. К выбору камней для каменки надо подходить ответственно.

Сегодня в продаже имеется уже готовый материал, но даже в этом случае требуется смотреть, чтобы не было трещин и дефектов.

Решетка сваривается из металла, находиться она будет над топкой. Камни высыпаются на нее, перекрывать их ничем нельзя.

Если дополнительно требуется установить бак для горячей воды, то его надо монтировать сверху, предусмотрев наличие отдельной камеры с собственной дверцей.

Окно в баке должно быть закрытым, через него будет подаваться вода, выпускаться пар при необходимости.

Вверху крепится труба, которая служит не только для отвода пара, но и дымовых газов.

Чертежи любой печи включают в себя трубу для отвода дымовых газов. Крепится она в верхней части печи, выход может быть направлен через крышу или стену — все зависит от площади помещения, особенностей дымоходной трубы и прочих факторов. Лучше всего применять уже готовую сэндвич-трубу, которая имеет слой изоляции. Внимание следует уделить и тому, как изолированы стыки между трубой и стенами.

Материалы и инструменты

Основные инструменты для строительства металлической печи.

Чтобы сделать металлическую печь своими руками, необходимо приготовить чертеж и материалы с набором инструментов. Диаметр такой печи будет составлять 70 см, высота — 160 см вместе с баком. Такой набор включает:

  • лист стали, толщина которого составляет 10 мм, при этом размеры листа равны 1*2,2 м;
  • металлические трубы с длиной в 1600 мм, толщина стенок для которых будет равна 7-10 мм;
  • дымоходная труба с произвольным диаметром от 10 см, с толщиной стенок примерно в 5 мм;
  • стальной прут, толщина которого равна 10 мм;
  • решетка для колосника, уже готовая или сваренная вручную, может быть изготовлена из чугуна или стали, но чугун предпочтительнее;
  • 3 щеколды, 8 металлических петель;
  • кран для водяного бака.

Инструменты требуются такие:

  • болгарка;
  • ножницы по металлу;
  • сварочный аппарат;
  • измерительные инструменты (строительный уровень, линейка, отвес).

Размеры печи выбираются в зависимости от размеров парилки. Дополнительно надо учесть необходимость бака для воды, размеры решетки с камнями, объем парного отделения. Сталь рекомендуется брать закаленную, которая выдержит перепады температуры. Решетку берут из чугуна, так как она устойчива к высокой температуре.

Пошаговая инструкция по изготовлению конструкции

Чтобы сделать металлическую печь своими руками, необходимо придерживаться таких этапов:

Готовая схема металлической печи.

  1. Металлическая профильная труба нарезается на 2 отрезка, длина которых будет равна 70 см и 90 см.
  2. В нижней части профильной трубы, которая будет находиться под топкой, надо от края отступить 7-10 см. У самого дна оставляется место для поддувала, так будет быстрее и намного проще убирать всю золу после использования. У дна оставляется отверстие прямоугольной формы 20*5 см для поддувала. Во время резки требуется соблюдать аккуратность, в этом случае вырезанный кусочек металла можно применять в качестве дверцы.
  3. Снаружи привариваются ушки, петли для будущей дверцы — все зависит от того, с какими конструкциями надо будет работать дальше. На дверце надо сразу укрепить защелку, предусмотреть отделения загрузки, поддувала.
  4. После этого из приготовленного листа металла надо аккуратно вырезать круг на 70 см в диаметре, в середине сделать отверстие с колосниковой решеткой. Такую решетку можно купить в уже готовом виде или сварить из металлических толстых прутьев. Круг надо приварить к внутренней части трубы, но выше поддувала. Конструкция топки для будущей металлической печи для бани готова.
  5. На 90 градусов от поддувала и дверцы надо сделать вырез, необходимый для полива камней.
  6. После этого выполняются работы по сооружению площадки, именно на нее и будут укладываться камни для каменки. Такая площадка монтируется из стальных прутьев, размеры ее ячеек выбираются исходя из крупности камней, которые будут использоваться.
  7. После этого камни насыпаются на решетку. Из металлического листа вырезается второй круг, его диаметр будет равен 70 см. В нем прорезается отверстие для дымохода, оно должно находиться ближе к самой дальней стенке. Труба приваривается к кругу, после этого конструкция фиксируется к бункеру для камней. Далее можно переходить к изготовлению водяного бака.
  8. К большой трубе приваривается вторая труба на 70 см. В баке проделывается отверстие, укрепляется при помощи сварки кран для слива.
  9. Из листа стали вырезается круг с диаметром в 70 см, далее он режется на 2 неравные части, в большой проделывается отверстие под дымоходную трубу. Все стыки тщательно провариваются.
  10. Меньший кусок круга приваривается, к нему крепятся петли, через получившийся круг будет затем заливаться вода. На этом печь готова.

http:

Используя чертежи печи для бани из металла, можно своими руками собрать конструкцию для парилки. Печь получится надежная и прочная, сверху можно установить решетку для камней, водяной бак. Размер печи будет зависеть от размеров парилки, ставить ее можно в любом месте, не применяя фундамент.

expertbani.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
