Одним из важных этапов обустройства частной бани на участке является изготовление и монтаж отопительной печи.

Громоздкие и трудоемкие печи из кирпича или камня можно оставить профессионалам, а вот сварить печь в баню из металла своими руками под силу даже начинающему банщику.

Содержание статьи

Характеристики и чертежи самодельных печей для бани
Конструктивные особенности и разновидности печей
Технология изготовления металлической печи для бани своими руками
- Возведение фундамента под печь
- Пошаговая сборка печи

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

доступность и дешевизна материала для изготовления;
компактные габариты и небольшой вес;
простая и универсальная конструкция;
быстрый и эффективный нагрев;
долговечность и практичность;
легкость в сборке своими руками;
простота в ежедневном уходе.

Важно! Для монтажа самодельной печи не требуется получения разрешительной документации.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

постоянный контроль над работой прибора;
высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
пожароопасность.

Важно! Металлические печи обладают низкой теплоемкостью — для более продолжительного сохранения тепла их зачастую облицовывают защитным экраном из кирпича, оставляя зазор для прослойки воздуха.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Конструктивные особенности и разновидности печей

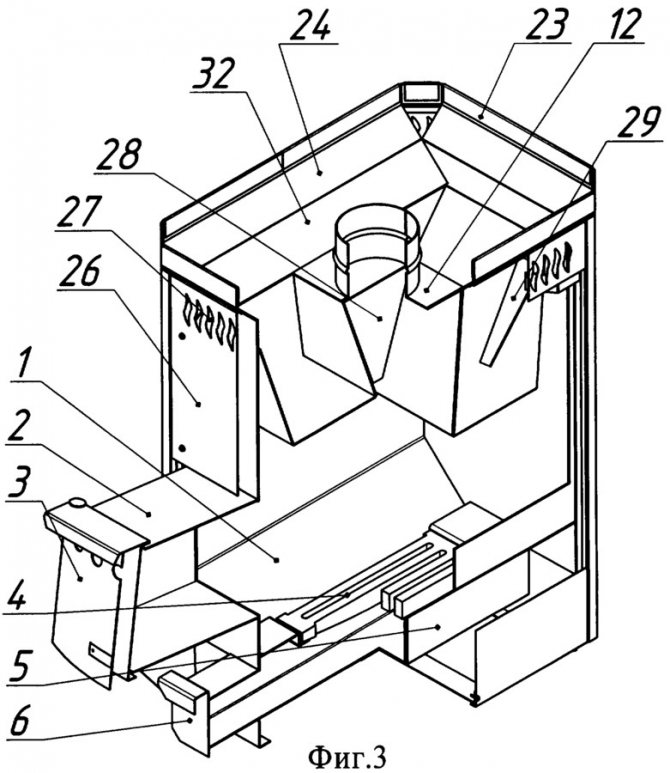

Банная печь конструктивно состоит из следующих элементов:

Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.

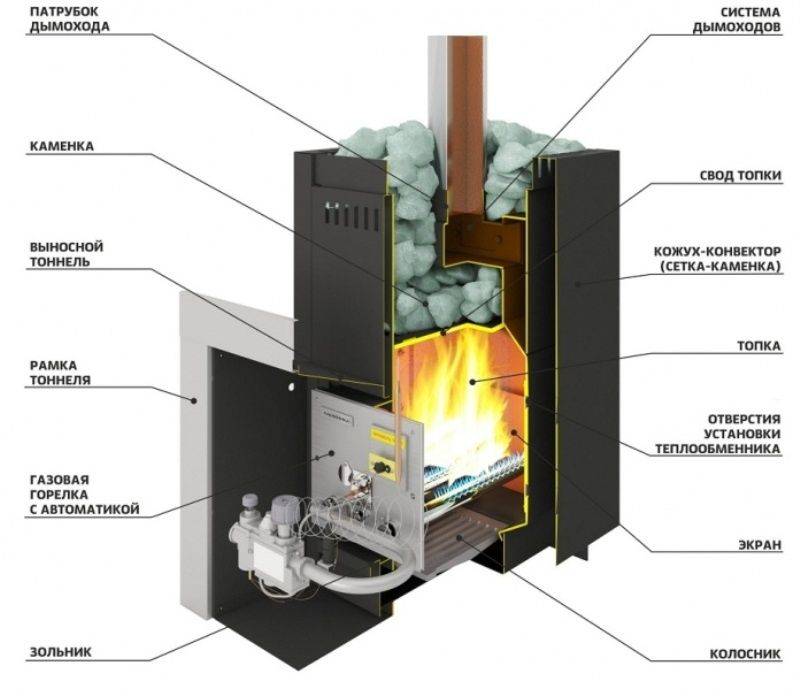

Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
Между досками устанавливается каркас из арматурных прутьев.
Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
Внутри корпус разделяется на три отделения – для золы, топки и каменки.

Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
Лицевая часть приваривается к конструкции.
Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.

На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
Выполняется установка трубы и фиксация сваркой по окружности основания.
Монтируются защитные дверки при помощи фиксирующих элементов.
На заднюю часть корпуса устанавливается водяной бак.
Сверху на топочную камеру выкладываются банные камни.
В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

‘; blockSettingArray[1][“setting_type”] = 3; blockSettingArray[1][“element”] = “p”; blockSettingArray[1][“directElement”] = “#fixed-widget-pointer”; blockSettingArray[1][“elementPosition”] = 1; blockSettingArray[1][“elementPlace”] = 1; blockSettingArray[2] = []; blockSettingArray[2][“minSymbols”] = 0; blockSettingArray[2][“minHeaders”] = 0; blockSettingArray[2][“text”] = ‘

‘; blockSettingArray[2][“setting_type”] = 1; blockSettingArray[2][“element”] = “h2”; blockSettingArray[2][“elementPosition”] = 1; blockSettingArray[2][“elementPlace”] = 1; blockSettingArray[6] = []; blockSettingArray[6][“minSymbols”] = 0; blockSettingArray[6][“minHeaders”] = 0; blockSettingArray[6][“text”] = ‘

‘; blockSettingArray[6][“setting_type”] = 3; blockSettingArray[6][“element”] = “p”; blockSettingArray[6][“directElement”] = “#comments”; blockSettingArray[6][“elementPosition”] = 1; blockSettingArray[6][“elementPlace”] = 1; blockSettingArray[7] = []; blockSettingArray[7][“minSymbols”] = 6000; blockSettingArray[7][“minHeaders”] = 0; blockSettingArray[7][“text”] = ‘

‘; blockSettingArray[7][“setting_type”] = 6; blockSettingArray[7][“elementPlace”] = 12; blockSettingArray[8] = []; blockSettingArray[8][“minSymbols”] = 6000; blockSettingArray[8][“minHeaders”] = 0; blockSettingArray[8][“text”] = ‘

‘; blockSettingArray[8][“setting_type”] = 6; blockSettingArray[8][“elementPlace”] = 48; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 6000; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 82; var jsInputerLaunch = 15;

Чертежи и советы по установке металлических и каменный печей для бани

Чтобы получить в бане наиболее оптимальную температуру, нужно иметь правильно подобранную, хорошую печь. При этом к выбору и обустройству следует отнестись очень ответственно, ведь выбранная печь для бани будет влиять не только на температуру воздуха, но и на его влажность.

При использовании некачественной печи вы никогда не сможете создать хорошую баню, нахождение в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, обязательно следует разобраться, чем же баня отличается от своей ближайшей «родственницы» – финской сауны.

Вернуться к оглавлению

Содержание материала

1 Чем баня отличается от сауны
2 Каким требованиям должна отвечать печь
3 Какими бывают современные банные печи
4 Конструкция каменной печи для бани
- 4.1 Схема устройства металлической печи-каменки
5 Конструкция металлической печи для бани
- 5.1 Установка металлической печи
6 Что нужно знать о камнях для каменки
7 Безопасность при установке классической банной печки

Чем баня отличается от сауны

Знатокам известно, что между настоящей русской баней и, к примеру, финской сауной

лежит настоящая пропасть. В саунах влажность воздуха сравнительно невысока, зато температура может достигать 110-130 градусов.

В бане же температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают париться экстремалы, она приближается к отметке в сотню градусов. Зато влажность в русской бане может составлять 50-70 процентов.

Поэтому баня оказывает более мягкое воздействие на человека, чем сауна. Влажный воздух с ароматом дубовых или берёзовых листьев позволяет избавиться от заболеваний, поражающих органы дыхательных путей. А сравнительно невысокая температура (при высокой влажности 60 градусов воспринимается не хуже, чем 120 градусов в сауне) не даёт большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и шлаки.

Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня прогревается дольше, зато очень долго держит тепло.

Разобравшись с этими тонкостями, можно приступать к выбору подходящей печки.

Вернуться к оглавлению

Каким требованиям должна отвечать печь

Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размерам, конструкции и материалам. Вы можете купить печь из кирпича или металла, подходящую для прогрева маленького или большого помещения. Но делать окончательный выбор следует лишь после того, как вы определились с размерами самой бани и парилки.

Примерный список требований к печи для бани:

Компактность. В большинстве случаев бани имеют небольшой размер, что позволяет протопить их сравнительно быстро.
Пожаробезопасность. Вся обивка в хорошей бане (полы, потолки, стены, полки) изготовлены из дерева. Поэтому в некоторых случаях бывает достаточно одной искры, чтобы всё это вспыхнуло.

Мощность. Этот показатель подбирается под определённую баню. Печь из металла или кирпича должна обладать достаточной мощностью, чтобы быстро протапливать баню, нагревать нужное количество воды, обеспечивать посетителей бани паром и горячим воздухом, а также качественно просушивать парную после завершения всех процедур.

Да, печь для бани должна отвечать всего трём главным критериям. Но если она не отвечает хотя бы одному, значит, она не подходит. Лучше подыскать другую модель, благо, современный рынок предлагает огромный выбор.

Сегодня, придя в специализированный магазин, можно увидеть две разновидности устройств: парогенераторы и классические печки-каменки.

Парогенераторы напоминают по конструкции огромные электрочайники, обычно квадратной или прямоугольной формы. Почти все модели имеют функцию регулировки мощности. Печка каменка может заменяться ею, или же дополняться, чтобы увлажнять воздух до оптимального показателя. Впрочем, парогенераторы сравнительно малоизвестны большинству людей, а кроме того – резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они пользуются малой популярностью.

Схема установки парогенератора в бане

Печки-каменки обычно делят на две группы – закрытые и открытые. Первые чаще всего изготавливают из камня или кирпича. Именно они лучше всего подходят для качественного отопления больших бань.

Вернуться к оглавлению

Какими бывают современные банные печи

Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электрические каменки. Каждый из них имеет определённые достоинства, о которых обязательно следует знать, чтобы не допустить ошибок при выборе подходящей модели.

Конструкция металлической печки-каменки может быть самой разной. Одни из них изготовлены кустарным методом, из подручных материалов и при помощи газосварки. Другие же созданы на фабриках и имеют особый, разработанный профессионалами дизайн. Но все они отличаются быстротой повышения температуры. Достаточно уложить сухие, качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до подходящего для мытья уровня.

Опасность отравления угарными газами полностью исключена. Печь со всех сторон закрывается металлом, не пропускающим дым в баню. Камни, из которых сложена каменка, нагревается в результате того, что пламя передает тепло железу, а уже железо проводит их до камней и отдаёт жар им.

Увы, классическая металлическая печь для бани имеет серьёзный минус. Теплоёмкость таких печей не слишком велика. Они быстро нагреваются и, стремительно отдавая жар помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного нагревания тела. Чтобы исправить это, специалисты рекомендуют облицовывать их кирпичом, оставляя лишь зазор в несколько сантиметров для прослойки из воздуха. Это не только позволяет долгое время сохранять тепло (кирпич имеет высокую теплоёмкость), но и снизить опасность ожога.

Некоторые печи даже футеруют огнеупорным кирпичом внутреннюю сторону топливника. Это даёт возможность повысить теплоёмкость печи и увеличить сроки её службы.

При изготовлении печей-каменок чаще всего используется листовой железо толщиной около 5 миллиметров. Бак с водой располагается с любой стороны – это зависит от места установки и размеров бани.

Некоторые модели изготавливаются из нержавеющей стали или обычной, покрытой цинком. Их главным плюсом является малый вес и быстрота прогрева. Увы, их долговечность сравнительно невелика, и, что ещё хуже, они не способны аккумулировать тепло. В бане будет жарко до тех пор, пока в печи горит огонь. Но достаточно дровам прогореть, и спустя всего 10-20 минут температура в парилке начнет стремительно снижаться, что вовсе не радует пользователей.

Альтернативой может стать чугунная печь. Да, она весит значительно больше – порой до 200 килограмм, что значительно усложняет процесс установки. Зато она является практически вечной. Высокая температура, повышенная влажность – всё это не способно нанести ни малейшего вреда чугуну. Достаточно взглянуть на чертежи печей для бани, чтобы убедиться – это действительно монументальная вещь. Не менее важно, что чугунная печь, благодаря массивности, может долгое время сохранять тепло. Даже когда дрова прогорели без остатка, в бане ещё долго будет жарко. Но и нагревается такая печь существенно дольше, то есть, имеет высокую тепловую инерцию.

Конечно, ещё одним неотъемлемым плюсом классической печки-каменки является едва уловимый дымок. Многие люди не могут представить себе настоящую баню без этого запаха.

Электрические каменки значительно отличаются от обычных печей. При этом отличаются они в лучшую сторону. Они безопасны, удобны в эксплуатации и очень легки в управлении. Серьёзный недостаток у них всего один – тарифы на электричество стремительно растут, а для поддержания хорошего жара в парилке электрическая каменка должна работать непрерывно.

Главным конструктивным достоинством, каким обладают электрические каменки, является многослойный корпус, изготовленный при использовании листовой стали. Он позволяет повысить теплоёмкость, а также снизить опасность ожога при случайном контакте. Немаловажно, что у электрических каменок обычно имеются специальные предохранители от перегрева и термостаты. Многим пользователям нравится, что электропечь может быть включена и выключена в любую минуту.

При выборе электрической каменки обязательно учитывайте рабочее напряжение конкретной модели. Оно может составлять 220 или 380 вольт. Модели, мощность которых превышает 7 киловатт, обычно имеют напряжение 380 вольт. Не забывайте, что хотя печи, имеющие корпус из нержавеющей стали, стоят дороже, чем оцинкованные, они способны прослужить значительно дольше.

Если вы решили приобрести электрическую каменку, произведенную в Европе, убедитесь, что сможете подключить её. Ведь большинство европейских моделей имеют заземление, что снижает вероятность поражения ударом тока. А в нашей стране далеко не все розетки предусматривают заземление.

Вернуться к оглавлению

Конструкция каменной печи для бани

Как сделать печь-каменку своими руками можно посмотреть в данном видео

<center><ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

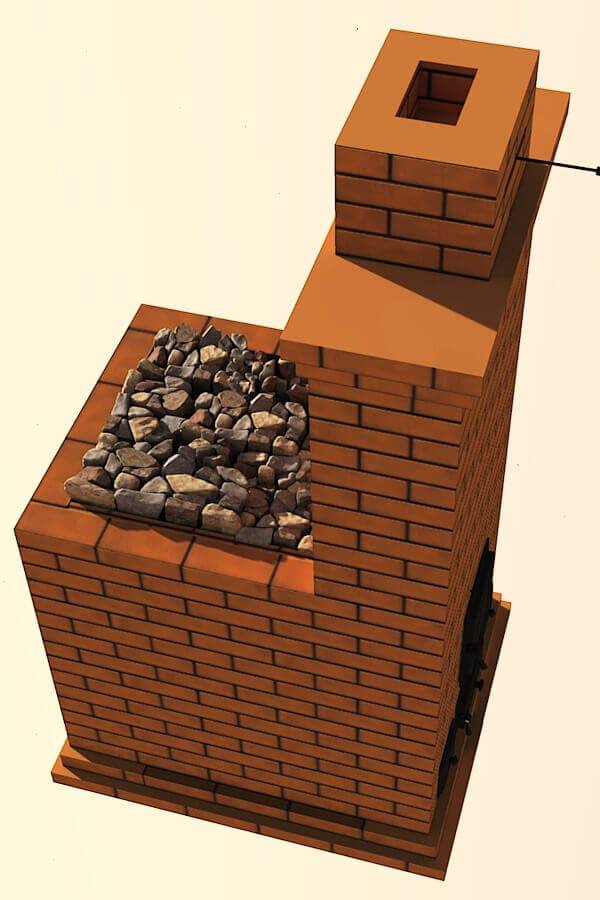

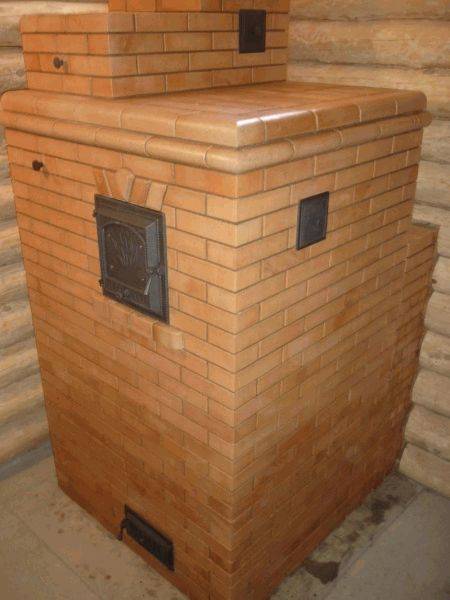

Постройка печи, которая будет полностью сделана из кирпича — это дорогостоящий процесс. Кроме того вы также потратите на сооружение такой серьёзной конструкции достаточно большое количество времени.

Также всегда следует учитывать размеры и планировку бани. Печь с одной стороны должна занимать минимум места, а с другой стороны – обеспечивать поступление достаточного количества тепла необходимого для обогрева нескольких человек. Внизу на чертежах вы может видеть различные конструкции печей-каменок, которые подойдут практически для бань любых размеров. Соответственно, верхние – для больших бань, нижние – для небольших сооружений.

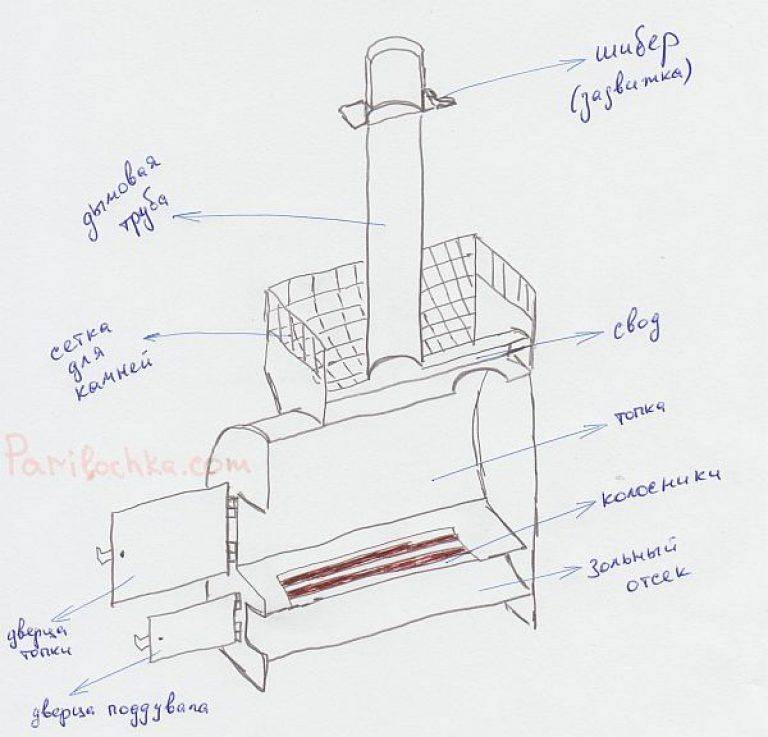

Схема устройства металлической печи-каменки

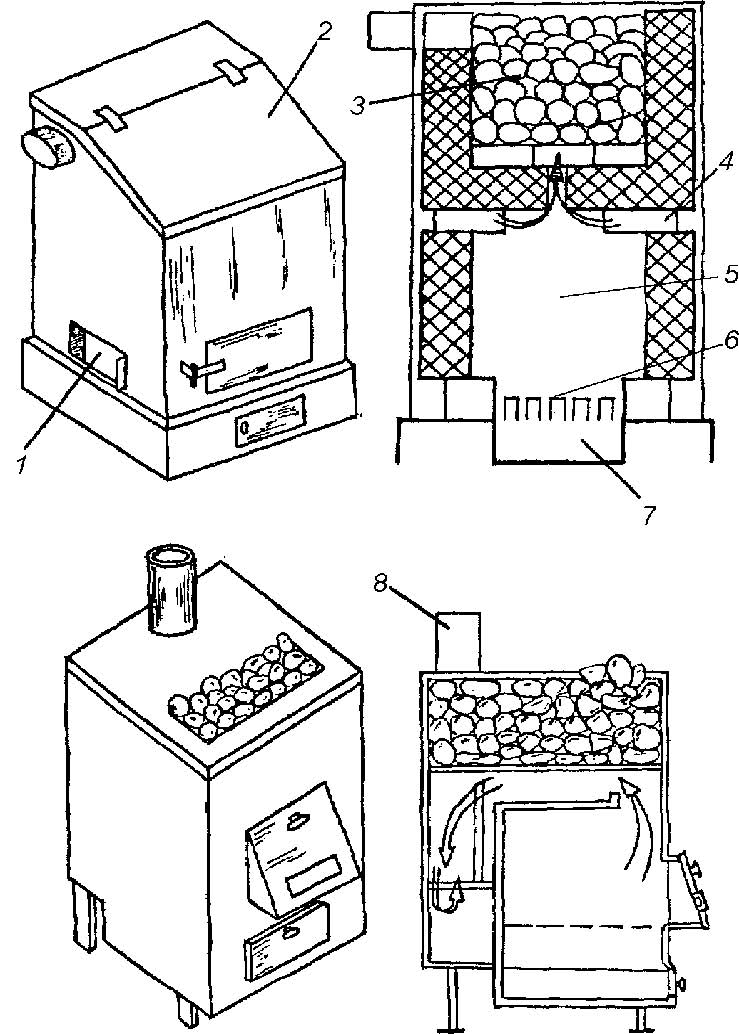

Здесь представлен чертёж печки, которую можно сделать своими руками.

Наружная кирпичная кладка;
Остов печи;
Внутренняя кирпичная кладка;

Проволочные скрепы;
Водонагревательный бак;
Дымовая труба;
Нагревательные камни;
Паровой люк;
Оградительная решётка;
Планка;
Топочная дверца;
Дверца для поддувала;
Опорный металлический лист.

На схеме представлена наиболее часто используемая конструкция печи-каменки, которая подойдёт для любой небольшой бани. Она позволит создать в помещении необходимую температуру, которая позволит одновременно париться нескольким человекам.

Металлический каркас такой печи-каменки изготавливают из стального листа, обладающего толщиной 5 мм. Также сверху непосредственно на саму печку нужно поставить бак для нагрева воды.

В холодное время года такие печи могут прогревать помещение 10 м3 примерно за 2 часа, при этом температура камней может достигать и быть более 300 градусов по Цельсию.

На этом видео можете посмотреть, как была сделана своими руками простая металлическая печь-каменка

Вернуться к оглавлению

Конструкция металлической печи для бани

Не менее долговечными и надёжными являются чисто металлические печи для бани.

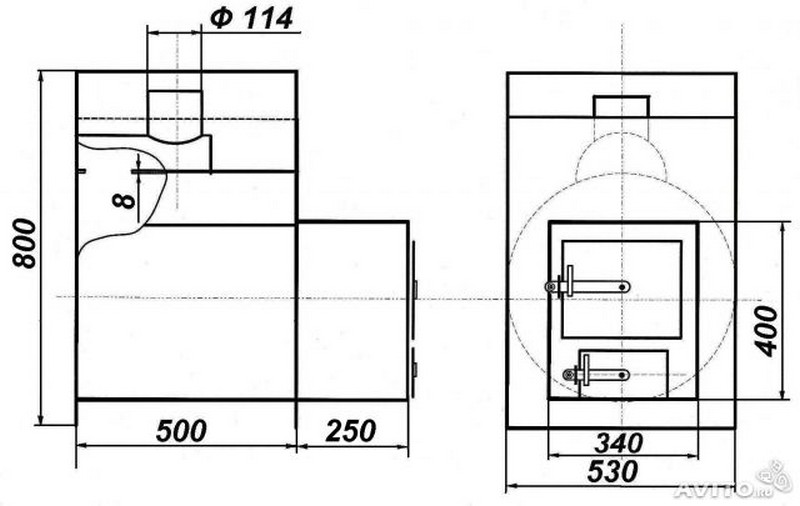

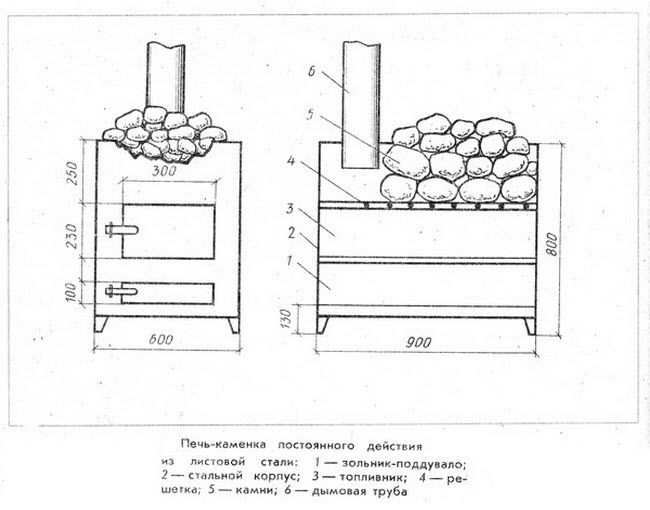

Чертёж самой простой железной печи для бани

Железную печь рекомендуется обложить огнеупорным кирпичом, чтобы не получить серьёзные травмы и ожоги вместо удовольствия во время банных процедур. Печь можно сделать из обычного листового железа, но более надёжная и долговечная конструкция получится из хромированной стали.

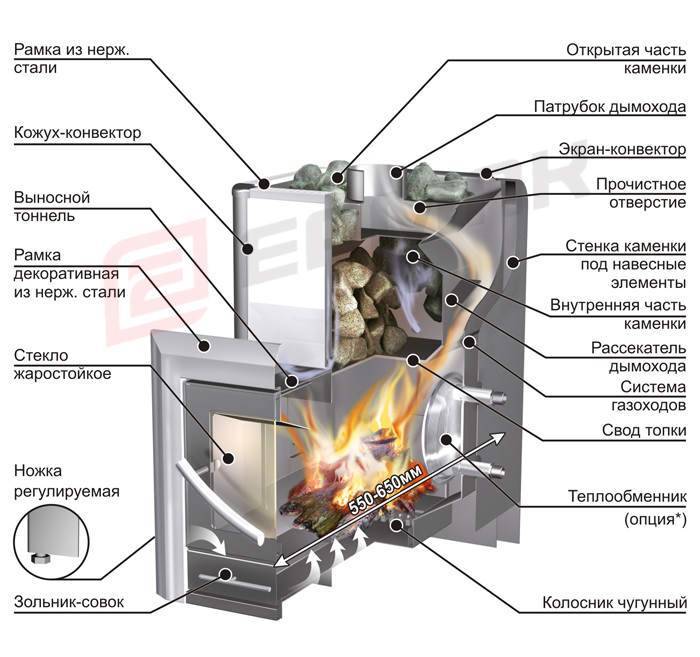

Схема устройства современной металлической печи для бани из хромированной стали

Естественно, при обустройстве следует учитывать все меры противопожарной безопасности, которые являются обязательными при возведении любой печи. Обязательно проконсультируйтесь насчёт этого момента со специалистами, даже если вы решили строить печь своими руками.

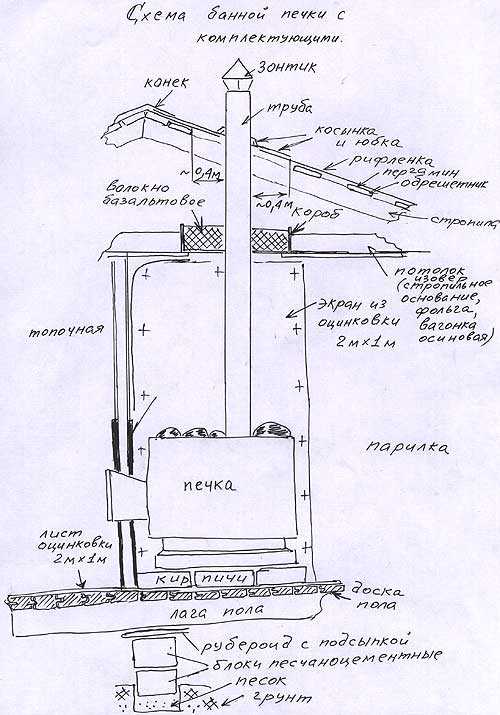

Ещё одна схема обустройства металлической печи для бани, которую можно сделать самостоятельно

Установка металлической печи

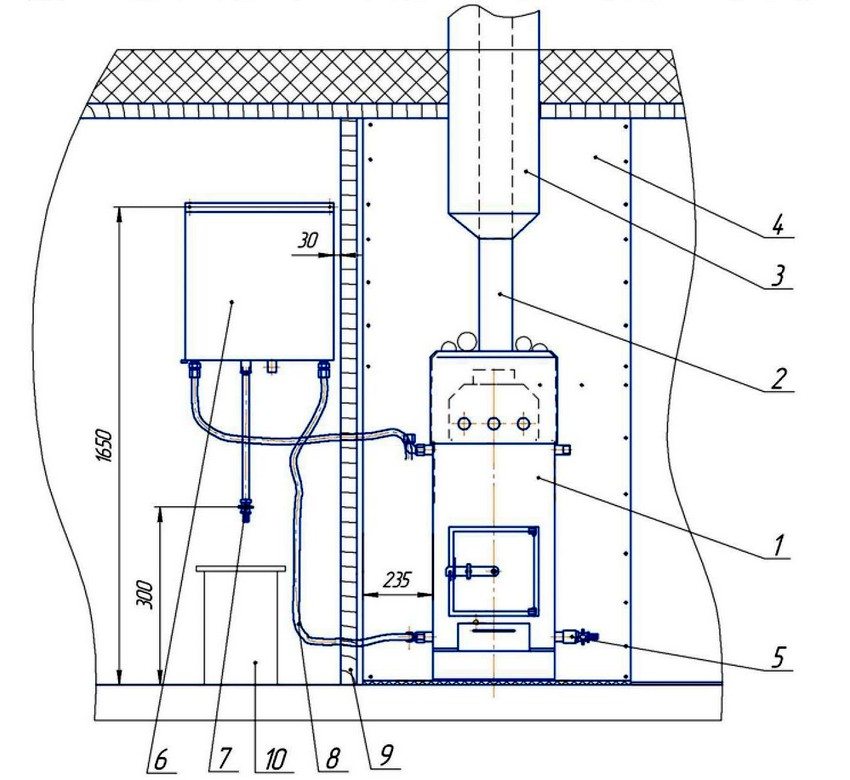

Устанавливая металлическую печь для бани, необходимо придерживаться определённых рекомендаций:

Устанавливать печь нужно не вплотную к стенам, расстояние должно составлять не менее одного метра.
Печь нужно ставить как можно ближе к дымоходу.
Лучше сделать перед печью огороженное или каким-то образом отмеченное расстояние хотя бы пару метров.
Саму конструкцию следует устанавливать на прочную основу. Она должна быть обязательно из негорючих материалов. Ни в коем случае не следует делать её из дерева.

Простую металлическую печь разных размеров вполне можно сделать собственными силами, не тратя деньги на услуги сторонних специалистов.

Вернуться к оглавлению

Что нужно знать о камнях для каменки

Глупо спорить – печь для бани с баком для воды является одним из главных элементов. Но его неотъемлемой частью являются и камни. Им необходимо уделить немалое внимание, чтобы впоследствии не пришлось проделывать титаническую работу по переделке каменки.

К камням обычно предъявляют несколько простых требований:

Высокая теплоёмкость.
Высокая прочность.
Отсутствие радиоактивности.

Другими словами, подходящие камни хорошо аккумулируют тепло, а потом отдают его долгое время. Также они должны без вреда для себя выдерживать не только высокую температуру, но и резкие перепады (не трескаться при контакте с холодной водой). Именно поэтому лучше выбирать однородные, плотные, примерно одинаковые по размеру и форме камни.

Размер не должен быть слишком большим или маленьким. Мелкие камни слишком быстро остывают, в результате чего каменная кладка не может держать тепло. Большие же чаще трескаются и просто смотрятся не слишком изящно. Оптимальным выбором будут камни размером чуть меньше кулака.

Конечно, недопустимо использование грубых камней с острыми и неаккуратными гранями. Они не только не привлекательны, но и зачастую быстро крошатся. Лучше отдать предпочтение аккуратным, обкатанным водой, речным гладышам.

Если нет возможности купить камни в специализированном магазине, можно просто проверить те, которые есть под рукой. Возьмите два камня в руки и сильно ударьте ими друг по другу. Если они не раскололись, значит, тест на прочность они прошли. После этого следует раскалить камни, положив на несколько минут в огонь, после чего окунуть его в воду. Если он прошел и это испытание, то он подходит для использования на каменке в бане.

Но лучше будет приобрести подходящие камни в компаниях, которые продают оборудование для бань. Специалисты рекомендуют использовать несколько разновидностей горных пород:

жадеит,
базальт,
талькохлорид,
габбро-диабаз.

Жадеит является самостоятельным минералом, в то время как остальные имеют вулканическое происхождение. Все эти камни неплохо выполняют свою функцию на каменке. Но если есть возможность выбирать, то лучше отдать предпочтение жадеиту. Да, как не странно, но правильно выбранные камни не менее важны, чем правильно подобранный чертёж банной печи. Жадеит может выдерживать практически бесконечное количество циклом «нагрев-остывание», не покрываясь трещинами. Эксперты утверждают, что он вообще не крошится, а может лишь плавиться. Но для этого температура должна превышать 1200 градусов по Цельсию.

Когда подходящие камни выбраны, это ещё не конец. За ними нужно соответственно ухаживать. Хотя бы раз в год старайтесь просматривать все камни на каменке. Промывайте их в тёплой воде, чтобы избавить от неприятного запаха, который может возникнуть при длительной эксплуатации. Если некоторые камни потрескались, замените их, предварительно удалив пыль с каменки. Ведь каменная пыль может содержать серу, которая при нагреве сгорает, а вам придётся дышать этим опасным веществом.

Вернуться к оглавлению

Безопасность при установке классической банной печки

Когда подходящая схема печки для бани выбрана, а сама она изготовлена или куплена, можно приступать к установке. Здесь следует запомнить несколько правил, которые позволят снизить опасность пожара.

Поддувало и топка должны выходить не в саму баню, а в соседнее помещение – предбанник. Это позволит не выпускать лишнее тепло при топке, а также обезопасить деревянные полы в бане от возгорания.
Все пространство перед топкой и поддувалом следует соответственно обработать. Если полы в предбаннике деревянные, то площадь в половину квадратного метра следует защитить теплоизоляционным материалом, поверх которого укладывается стальной лист. Благодаря этому, даже если из топки выкатится уголёк, который останется незаметным, деревянным полам ничего не угрожает – он просто будет тлеть на железе.
Сама печь должна устанавливаться на прочное, негорючее основание. Прекрасно подходит как кирпичная кладка (в этом случае лучше использовать огнеупорный кирпич, способный прослужить многие десятки лет при частых перепадах температур), так и бетонное основание.
Поблизости от печи не должно быть деревянных предметов, будь то косяк двери, оконная рама или обивка стен. Длительное воздействие высокой температуры может привезти к возгоранию. Если такой вариант установки невозможен, стоит задуматься о покупке и установке специальных тепловых экранов. Это позволит гарантировать надёжную защиту от пожара.
Последним этапом установки печи является монтаж дымохода. Она должна выходить в верхней части конька крыши – это обеспечит наилучшую тягу. В случаях, когда труба проходит через чердак, необходимо сделать её распушку. Это позволит предотвратить передачу большого количества тепла деревянным стропилам, что может привезти к пожару.
Если вы используете обычную, металлическую трубу из нескольких элементов, необходимо внимательно следить как при установке, так и при эксплуатации, чтобы дым не просачивался через стыки. В противном случае посетители бани могут получить отравление угарным газом.

Запомнив эти нехитрые советы, вы без труда сможете создать баню, которая будет радовать вас и ваших близких многие годы, помогая прекрасно проводить время, расслабляться и оздоравливаться.

чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Выбор проекта для печи в баню
Особенности самодельной печи из трубы
- Достоинства
Подготовка материалов и инструментов
Горизонтальная печь из трубы – видео
Вертикальная банная печь из трубы 530
Установка и эксплуатация печей из труб

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

топку;
предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
дымоходную трубу;
камеру для сбора золы;
водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
Металлические навесные гаражные петли.
Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
Ручной или полуавтоматический сварочный аппарат.
Набор слесарного инструмента.
Электрическая дрель.
Болгарка с зачистными и отрезными дисками.

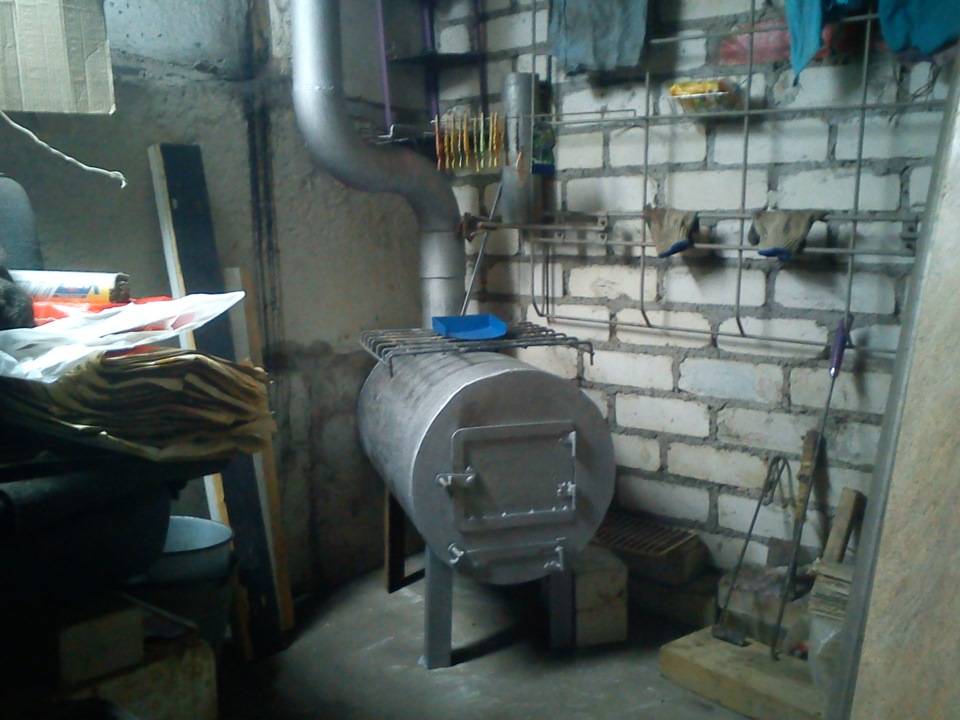

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
Перед дверцами поддувала и топливника расположить металлический лист.
Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

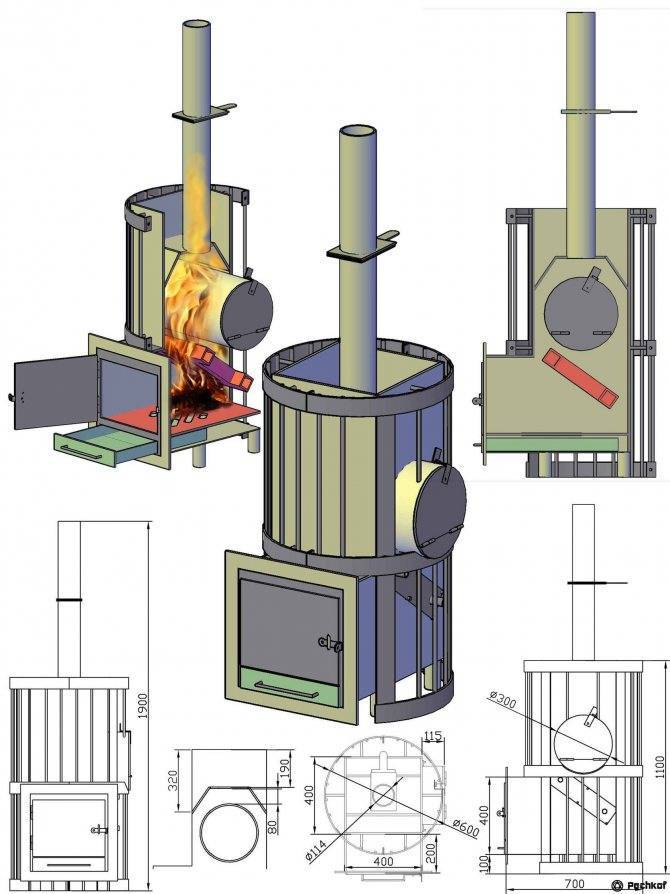

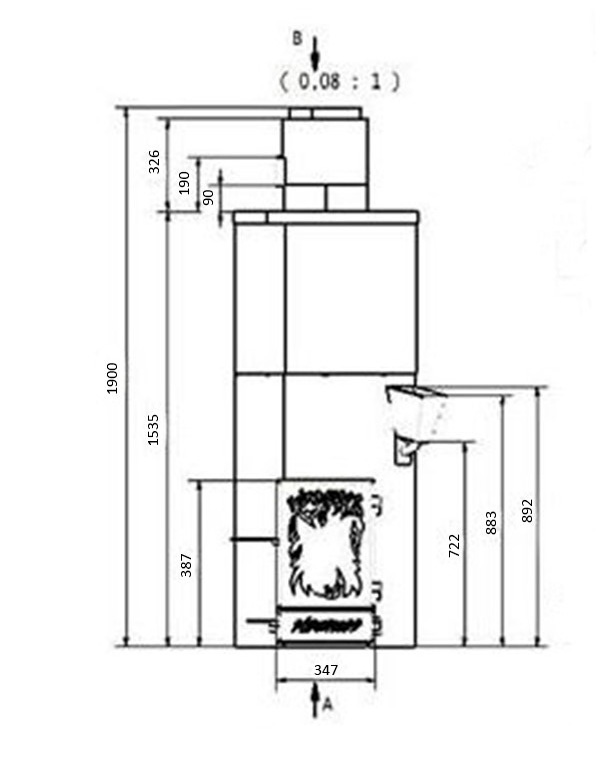

Чертеж небольшой металлической банной печи. Некоторые чертежи и проекты печей для бани из металла и кирпича. Последовательность изготовления печи для бани

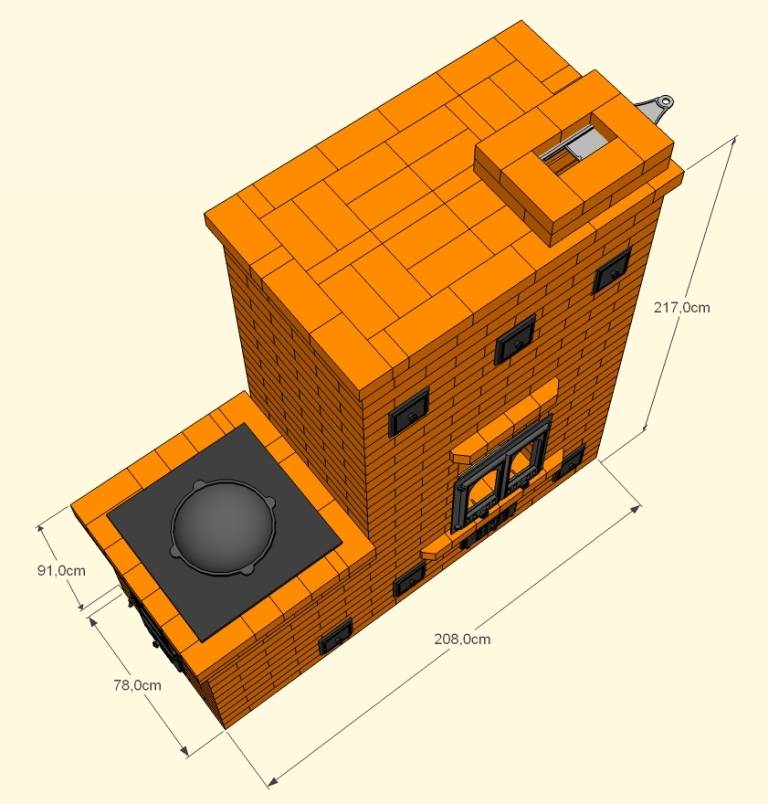

Издревле на Руси особой популярностью пользовалась кирпичная печь в баню, которую нельзя было встретить в собственном доме только в исключительных случаях. В последние несколько лет бани буквально пережили момент невероятного возрождения.

В первую очередь к этому, безусловно, относится тот факт, что все больше людей отказываются от проживания в многоквартирных домах и все чаще останавливают свой выбор на индивидуальном строительстве. Именно поэтому вопрос о том, как построить банную печь, с каждым годом становится все популярнее.

Если вы сможете грамотно спланировать процесс строительства, то сможете без проблем построить собственную баню в короткие сроки, а вашему дому добавить особую атмосферу бодрости и здоровья.

Процесс подготовки

Все, что вам нужно, чтобы построить баню на своем участке, это буквально минимальные строительные навыки и немного терпения. Первое, с чего стоит начать, это выбрать чертежи печи для бани своей мечты.

В большинстве случаев печь в парилке располагается таким образом, что одна часть здания отвечает за поддержание уровня тепла в предбаннике, а другая – за обогрев самой парилки.

Если говорить о материале, который следует выбирать для постройки еще и в самом начале, то в принципе большинство строителей сходятся во мнении, что можно использовать те остатки материалов, которые не использовались при основном строительстве.

Процесс строительства пойдет намного быстрее, если все необходимые инструменты будут подготовлены заранее.

Лучше всего, чтобы с правой стороны печи были мастерки, а также уровень, ведро, в котором будет раствор и молоток.

Слева от плиты, как правило, кладут ведро с чистой водой и еще одно ведро с совком, а также плоскогубцы и обычный карандаш, которые понадобятся при выполнении различных пометок.

Для печи обязательно понадобится котлован. Особое внимание следует уделить его размерам, а именно глубине, которая должна быть не менее 0,7 м.

Дно ямы по правилам должно быть засыпано песком примерно на двадцать сантиметров. После этого песок засыпается сверху щебнем и битым кирпичом.

Далее в котловане необходимо предусмотреть усиленный каркас с опалубкой. Сверху всю поверхность необходимо залить бетоном. Посмотрите на фото банной печи и вы увидите, что обычно остается не более двадцати сантиметров.

Последние два слоя фундамента уже выступают в роли основного гидроизоляционного материала. После того, как фундамент полностью готов, в обязательном порядке проверяют его на горизонтальность.

Если появятся какие-либо недостатки, то их можно легко устранить с помощью возникших изъянов. После проделанной работы можно постепенно переходить к строительству самой бани.

Важность дымохода

При монтаже дымохода очень важно обращать особое внимание на общие параметры конструкции. В том случае, если самодельная печь для бани из металла получилась достаточно маленькой, то и слишком массивную трубу делать тоже не стоит.

Ориентировочная толщина стен на практике около половины кирпича. Желательно, чтобы сечение дымовых ходов было одинакового размера.

Заключительный этап

Очень важно после завершения установки, но перед использованием, как просушить печь. Для этих целей принято использовать один из следующих способов:

Примечание!

Принудительный;
Натуральный.

Наиболее предпочтителен, по мнению строителей, второй вариант, но нужно заранее подготовиться к дополнительным временным затратам.

Используя этот способ, вы можете быть уверены, что печь действительно просохнет максимально равномерно, и не образуется ни одной трещинки.

Помните, что если следовать всем советам, данным вам строителями, то без особых трудностей вы сможете достаточно быстро построить баню своими силами.

Только не забудьте заранее убедиться, что вы готовы к необходимым финансовым затратам.

Банная печь своими руками фото

Внимание! Примечание

Для получения максимально оптимальной температуры в бане нужна правильно подобранная, хорошая печь. При этом к выбору и обустройству нужно отнестись очень ответственно, ведь выбранная печь для бани повлияет не только на температуру воздуха, но и на его влажность.

При использовании некачественной печи никогда не получится соорудить хорошую баню, пребывание в которой приносило бы отдых, расслабление и избавление от болезней. И чтобы выбрать подходящую печь, следует обязательно разобраться, чем баня отличается от своей ближайшей «родственницы» — финской сауны.

Знатоки знают, что между настоящей русской баней и, например,

– настоящая пропасть. В саунах влажность воздуха относительно низкая, но температура может достигать 110-130 градусов. В бане температура обычно не поднимается выше 70-90 градусов. Только под самым потолком, где предпочитают купаться экстремалы, она приближается к отметке в сто градусов. А вот влажность в русской бане может быть 50-70 процентов.

Поэтому баня оказывает на человека более мягкое воздействие, чем сауна. Влажный воздух с ароматом листьев дуба или березы помогает избавиться от болезней, поражающих дыхательные пути. Относительно низкая температура (при высокой влажности 60 градусов воспринимаются не хуже, чем 120 градусов в сауне) не оказывает большой нагрузки на сердце, стимулируя выделение пота, содержащего соли и токсины.

Также, в отличие от сауны, которая довольно быстро нагревается и быстро остывает, баня дольше прогревается, но сохраняет тепло очень долго.

Разобравшись с этими тонкостями, можно переходить к выбору подходящей печи.

Каким требованиям должна соответствовать печь?

Сегодня в продаже можно увидеть самые разные модели печей. Они могут различаться по размеру, дизайну и материалам. Вы можете купить кирпичную или металлическую печь, подходящую для обогрева маленького или большого помещения. Но окончательный выбор следует делать только после того, как вы определились с размерами самой бани и парилки.

Примерный перечень требований к банной печи:

Компактность. В большинстве случаев бани имеют небольшие размеры, что позволяет относительно быстро их топить.
Пожарная безопасность. Вся обивка в хорошей сауне (полы, потолки, стены, полки) сделана из дерева. Поэтому в некоторых случаях достаточно одной искры, чтобы все вспыхнуло.
Сила. Этот показатель подбирается под конкретную баню. Металлическая или кирпичная печь должна иметь достаточную мощность, чтобы быстро протопить баню, подогреть нужное количество воды, обеспечить посетителей бани паром и горячим воздухом, просушить парилку после завершения всех процедур.

Да, печь для сауны должна соответствовать только трем основным критериям. Но если она не отвечает хотя бы на один, то она не подходит. Лучше поискать другую модель, благо современный рынок предлагает огромный выбор.

Сегодня, придя в специализированный магазин, можно увидеть два вида устройств: парогенераторы и классические печи.

Парогенераторы по конструкции похожи на огромные электрические чайники, обычно квадратной или прямоугольной формы. Практически все модели имеют функцию регулировки мощности. Печь отопителя может быть ею заменена, либо дополнена для увлажнения воздуха до оптимального уровня. Однако большинству людей парогенераторы известны относительно мало, к тому же они резко отличаются от привычных печей-каменок. Поэтому, несмотря на удобство и простоту использования, они не пользуются большой популярностью.

Схема установки парогенератора в бане

Каменки принято делить на две группы – закрытые и открытые. Первые чаще всего изготавливаются из камня или кирпича. Они лучше всего подходят для.

Что такое современные банные печи

Специалисты делят все современные печи на две категории – по типу используемой энергии: дровяные печи и электронагреватели. Каждый из них имеет определенные преимущества, о которых обязательно стоит знать, чтобы не ошибиться при выборе подходящей модели.

Конструкция металлической печи-каменки может быть самой разной. Некоторые из них изготовлены кустарным способом, из подручных материалов и с помощью газовой сварки. Другие изготавливаются на заводах и имеют специальный дизайн, разработанный профессионалами. Но все они отличаются быстрым подъемом температуры. Достаточно заложить сухие качественные дрова и поджечь их, чтобы через 30-40 минут температура в бане поднялась до уровня, пригодного для мытья.

Риск отравления угарным газом полностью исключен. Печь закрыта со всех сторон металлом, который не пропускает дым в баню. Камни, входящие в состав каменки, нагреваются в результате того, что пламя передает тепло утюгу, а железо проводит их к камням и отдает им тепло.

Увы, у классической металлической банной печи есть серьезный недостаток. Теплоемкость таких печей не слишком высока. Они быстро нагреваются и, стремительно отдавая тепло помещению, быстро остывают. Из-за этого не создаются условия, подходящие для равномерного прогрева тела. Чтобы это исправить, специалисты рекомендуют обложить их кирпичом, оставив лишь зазор в несколько сантиметров для прослойки воздуха. Это не только позволяет долго сохранять тепло (кирпич обладает высокой теплоемкостью), но и снижает риск получения ожогов.

Конструкция каменной печи для бани

Как сделать печь-каменку своими руками можно увидеть в этом видео

Строительство печи, которая будет полностью из кирпича, это дорогостоящий процесс. Кроме того, на возведение столь серьезной конструкции вы также потратите достаточно большое количество времени.

Также всегда следует учитывать размеры и. Печь, с одной стороны, должна занимать минимум места, а с другой стороны, обеспечивать подачу достаточного количества тепла, необходимого для обогрева нескольких человек. Ниже на чертежах вы можете увидеть различные конструкции печей, которые подходят практически для сауны любого размера. Соответственно, верхние – для больших ванн, нижние – для небольших конструкций.

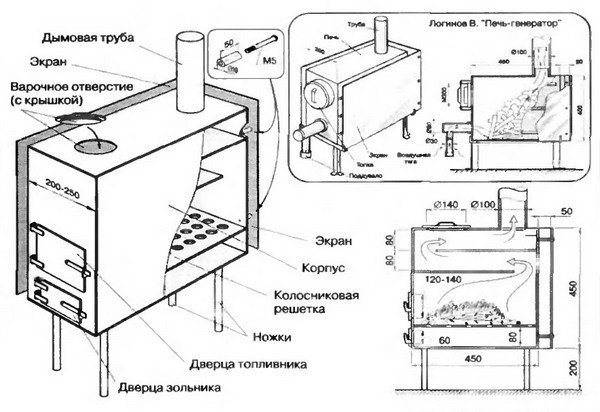

Схема устройства металлической печи-каменки

Вот чертеж печки, которую можно сделать своими руками.

Наружная кирпичная кладка;
Каркас печи;
Внутренняя кирпичная кладка;
Проволочные скобы;
Бак для нагрева воды;
Дымоход;
нагревательные камни;
Паровой люк;
Защитная сетка;
Доска;
Дверца печи;
Дверца для вентилятора;
Лист основного металла.

На схеме показана наиболее часто используемая конструкция печи, которая подойдет для любой небольшой бани. Он позволит создать в помещении необходимую температуру, что позволит париться одновременно нескольким людям.

Металлический каркас такой печи-каменки изготовлен из стального листа толщиной 5 мм. Также поверх самой печи нужно поставить бак для нагрева воды.

В холодное время года такие печи могут обогреть помещение объемом 10 м3 примерно за 2 часа, при этом температура камней может достигать и составлять более 300 градусов Цельсия.

В этом видео вы можете увидеть как своими руками была сделана простая металлическая печь

Конструкция металлической печи для бани

Не менее долговечны и надежны чисто металлические банные печи.

Чертеж самой простой железной печи для бани

Железную печь рекомендуется обкладывать огнеупорным кирпичом, чтобы не получить серьезных травм и ожогов вместо удовольствия от банных процедур. Печь можно сделать из обычного листового железа, но надежнее и долговечнее конструкция из хромистой стали.

Схема устройства современной металлической печи для бани из хромистой стали

Естественно, при обустройстве следует учитывать все, что обязательно при строительстве любой печи. Обязательно проконсультируйтесь по этому поводу со специалистами, даже если вы решили построить печь своими руками.

Еще одна схема обустройства металлической печи для бани, которую можно сделать своими руками

Монтаж металлической печи

При установке металлической печи для бани необходимо придерживаться определенных рекомендаций:

Многие люди, при обустраивая дачный участок, вместе с домом построить еще и баню. Чтобы он быстро прогревался, а пар был качественным, без духовки не обойтись. В этих конструкциях устанавливаются специальные печи, отличающиеся от тех, что ставятся в домах. Многие выбирают металлические печи. Они обеспечивают достаточно быстрый прогрев помещения и просты в монтаже.

Если вы строите баню и остановили свой выбор на металлической печи, то покупать ее не обязательно. Вы можете легко построить его своими руками. Технология создания печи своими руками достаточно проста, а материалы, используемые при ее строительстве, доступны каждому.

Металлические печи для бани: конструкция

Многие хозяева устанавливают металлические банные печи своими руками. Простейшие – буржуйки . Если говорить о конструкции таких печей, то они представляют собой коробку, оборудованную дверцей и имеющую трубу. Такие конструкции имеют определенные недостатки. Одна из них – низкая теплоотдача. Кроме того, при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печей для бани, то это изделия, относящиеся к к повышенному классу безопасности . При изготовлении в качестве основного материала используется листовой металл. Обычно используется металл толщиной не менее 4 мм. В своем оснащении эти печи имеют термическую камеру, которая используется для заполнения камнем. Большинство моделей имеют возможность установки дополнительного резервуара для воды. Его объем может достигать до 70 литров.

При установке металлической печи для бани своими руками хозяева часто обшивают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печи могут иметь различную конструкцию, которую необходимо изначально определить по чертежу. На основании этого признака выделяют несколько типов .

Банные печи закрытого исполнения. Размеры печей для бань такого типа очень компактны, поэтому чаще всего их устанавливают в банях семейного типа. Для увеличения теплоемкости при установке таких печей снаружи и внутри их футеровывают красным огнеупорным кирпичом. Металлические скобы используются для крепления кирпичей. Каменная решетка устанавливается в средней части печи.

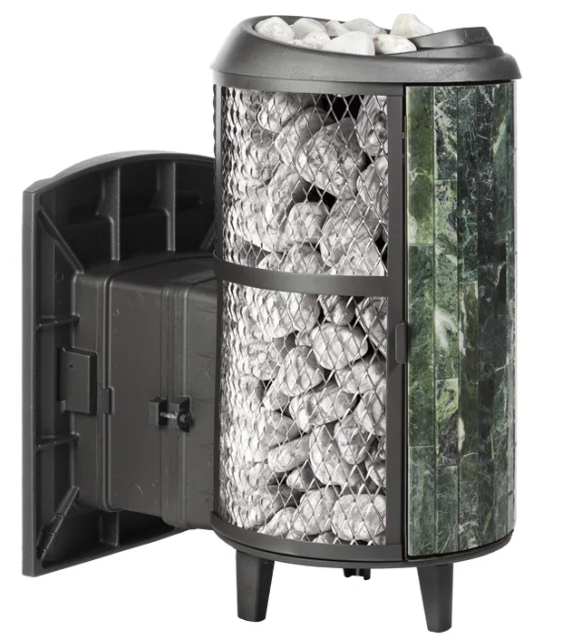

Банные печи открытой конструкции. Главной их особенностью является наличие небольшого бака. Каменка у таких печей открытая. В связи с этим при установке в парилке такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
Банные печи комбинированной конструкции. Главной их особенностью является наличие топки, которая оснащена двумя вентилями. Также в конструкции присутствует решетка, обдув и две насадки. Последние отличаются друг от друга своим диаметром. У первого ее размер равен 10 см, а у другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и отводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Печь для сауны своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которые обеспечат достаточную теплоотдачу и быстрый прогрев банных помещений, все нужно делать по инструкции. Во время работы следует использовать качественные материалы и пользоваться необходимыми инструментами.

Материалы:

Этапы работы по изготовлению железной печи для бани

Все начинается с взятия отрезка трубы, в котором вырезается поддувал. Отверстие должно быть размер 50 х 200 мм . Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для решетки. Для его изготовления нужно взять металлическую пластину с ушками. Решетку можно купить в любом хозяйственном магазине.

После этого можно приступать к изготовлению топки. Для этого сделайте отверстие размером 250 х 200 см. Сварка выполняется сверху, через которую будут закреплены стержни нагревателя. Вместо нее можно использовать колосник, применяемый в круглых печах. Купить их также можно без проблем в любом магазине.

По завершении этой работы проделайте отверстие на противоположной стороне обогревателя. Во время работы печки в нее будет наливаться вода. После этого каменка заполняется камнями. В качестве материала можно использовать диабаз или мыльный камень. Гранит и другие камни, содержащие слюду, нельзя использовать для заполнения каменки.

После этого необходимо сделать в крышке отверстие, предназначенное для печки. Он будет использоваться для установки дымохода. Когда отверстие сделано, выполняется монтаж трубы. Хотя на этом установку печи для бани своими руками можно считать завершенной, тем не менее, специалисты рекомендуют выполнять установка бака для воды .

Оставшийся кусок трубы необходимо приварить к нагревателю. К ее нижней части приваривается кран для воды. При использовании печи дым, проходящий через трубу, будет постепенно нагревать ее, при этом кипячение воды будет исключено.

В конце работы необходимо сделать крышку, которой будет закрываться бак отопления. Его нужно сделать в соответствии с диаметром, используемым в конструкции трубы печки. Готовая крышка разрезается пополам. Далее в первой половине нужно вырезать отверстие для дымохода. После этого нужно приварить его к баку. Вторая половина должна быть оборудована ручкой и петлями. Благодаря этому в процессе эксплуатации печки она будет съемной, ее можно будет легко открыть.

Форма железной печи для бани

Многим может показаться, что форма печи – несущественный параметр. Однако это не так. Ведь от этого зависит работоспособность печки. К тому же удачно подобранная форма обеспечивает простоту использования конструкции. Если говорить о самых распространенных формах печей, то выделим следующие:

цилиндрические;
горизонтальный;
кудрявый;
прямоугольный.

Наибольшее удобство в использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печей. Они никогда не раскаляются во время работы печи. Это связано с распространенным мнением, что именно такой каркас долго сохраняет форму. Кроме того, форма печи влияет на равномерность прогрева, так как максимальный нагрев одного элемента приводит к уменьшению прогрева стены, расположенной рядом с печкой. И это положительно влияет на равномерный обогрев всего помещения и обеспечение баланса тепловых потоков.

При правильном нагреве конструкция может служить долго, так как в этом случае она будет иметь высокую механическую устойчивость. Обращая внимание на существующие формы печей, это несложно заметить. Банные печи менее устойчивы к нагреву круглые и цилиндрические . По этой причине при изготовлении их стенки делают плотными и армированными. А вот прямоугольная печь более устойчива к теплу по той причине, что ее углы всегда холодные. Однако следует знать, что при длительной эксплуатации такие печи также не могут не потерять форму.

Установка печи в бане: важные моменты

Оптимально, если владелец позаботился об установке банной печи еще на этапе возведения конструкции. В этом случае процесс монтажа конструкции станет более легкой задачей. В месте расположения печи закладывается мелкозаглубленный фундамент. После этого на него укладывается двойной ряд кирпичей, а затем на них устанавливается печь. Чтобы сделать конструкцию пожаробезопасной, необходимо при монтаже придерживаться определенных правил . Они сводятся к следующему:

Вывод

Печь – основной элемент любой бани. Если печь выбрана правильно, то конструкция будет быстро прогреваться, а вырабатываемый пар будет качественным.

Духовку не обязательно покупать в магазине, ее можно сделать своими руками . Материалы, используемые для ее изготовления, вполне доступны, поэтому сложностей с изготовлением металлической печи для бани не возникнет. Инструменты также потребуются самые простые. Приложив некоторые усилия, вы получите полноценную банную печь, которая превратит паровые процедуры в приятное занятие.

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи постепенно уходят в прошлое. Квалифицированных печников становится все меньше. Да и квалифицированный зачастую печку хотя бы раз перекладывает. На смену им приходят легкие, компактные, простые в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками сантехники и сварки, сможет изготовить такую металлическую банную печь своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

быстрый обогрев банных помещений;
продолжительность горения;
сохранение тепла;
небольшая занимаемая площадь и объем;
безопасность.

При проектировании печи необходимо соблюдать баланс между этими требованиями.

Итак, для обеспечения длительного времени горения потребуется увеличить объем камеры сгорания, а это приведет к увеличению габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания банные печи бывают:

Вертикальные. Они занимают меньшую площадь, но также имеют худшие параметры теплоотдачи и продолжительность горения, чем горизонтальные.
Горизонтальный.

На месте топочной дверки металлическая банная печь может быть:

Загружается из парилки.
Загружено из другого места. Дверца топки осуществляется через стену. Это освобождает место в парилке, но вам придется покинуть парилку, чтобы подбросить дрова или отрегулировать тягу.

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на дымоходе.

По расположению каменки печи делятся на два подвида:

Изнутри. Они дольше сохраняют тепло, но при подаче легче обжечься паром или о дверь.
Снаружи. Менее экономичный, но более удобный и безопасный в обращении.

При выборе дизайна важно определить, какие из требований являются первостепенными, а с какими можно поступиться.

Подготовка материалов

Оптимальным вариантом заготовки для изготовления металлического корпуса банной печи своими руками является кусок стальной трубы диаметром 30-50 см или газовый баллон, пришедший в негодность. Для зольника подойдет катаный лист толщиной 1-2 мм; для двери необходима сталь 3 мм.

Сталь лучше брать низкоуглеродистую, конструкционную – она лучше сваривается и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, но проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант – толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани имеют ряд неоспоримых преимуществ:

Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
Полный сброс угарного газа из бани через дымоход.
Нет дыма при плавке печи.
Компактность.
Прибыльность.
Простота изготовления.
Долгий срок службы без ремонта при минимальном техническом обслуживании.
Нет необходимости в тяжелом фундаменте.

Металлические печи также имеют свои недостатки:

Быстрое охлаждение.
Высокая температура стен может вызвать ожоги.
Не подходит для больших ванн.

Поскольку средний размер семьи сократился, а использование бани несколько изменилось, потребность в долговременном сохранении тепла отпала.

Как улучшить характеристики металлической печи

Улучшить потребительские свойства печи можно двумя способами:

термическая обработка материала;
усовершенствование устройства печи.

Заготовка металла

По окончании резки материала его подвергают термической обработке отпуском. Металлические заготовки нагреваются до темно-красного цвета. Затем их следует медленно охладить. Если во время праздника произошло небольшое коробление заготовок, их расправляют молотком. Также необходимо проверить размеры и при необходимости отрезать лишнее. Такая обработка позволит исключить коробление готового изделия.

Особенности конструкции топки

Некоторые специалисты для обеспечения длительного горения дров без перегрева печи предлагают исключить из конструкции колосниковую решетку, а сжигать дрова непосредственно на металлическом днище топки.

Дополнительно предлагается уплотнить дверцу топки асбестовым шнуром для замедления поступления кислорода. В самой двери проделывается отверстие (или ряд отверстий), которое вдвигается с заслонкой. Эта заслонка регулирует подачу воздуха.

Конструкция самодельной банной печи

Банные печи, как фабричные, так и самодельные, отличаются деталями конструкции. Однако все чертежи металлической банной печи содержат общие основные узлы: топка

;
обогреватель;
емкость с водой;
дымоход.

Сгорание топлива происходит в топке, она оборудована дверцей, через которую загружаются дрова. Дно топки образовано чугунной решеткой с прорезями – колосником. Под дверцей или непосредственно в ней находится поддувал, через который в топку поступает воздух. Под топкой находится зольник – металлический поддон для золы.

Продукты горения нагревают стенки печи и через них специальную емкость, наполненную камнями – каменку. Для полива камней водой каменка оборудована отдельной дверцей.

Изменяя чертежи банной печи из металла, собранной своими руками, следует учитывать особенности устройства парилки, в которой она будет установлена.

Из чего сделаны металлические печи?

Для металлической печи в баню своими руками потребуется:

Лист из низкоуглеродистой конструкционной стали толщиной 8 мм;
отрезок трубы диаметром 30-50 см с толщиной стенки 5-10 мм и длиной 2 м;
пруток или арматура диаметром 12-16 мм – 6 метров;
решетка;
дымоход;
Клапан ½ дюйма с длинной ручкой.

Для сборки железной печи для бани своими руками потребуются следующие инструменты и расходные материалы:

Угловая шлифовальная машина;
Набор ручных слесарных инструментов;
сварочный аппарат;
Отрезные и шлифовальные диски.

При сборке банной печи из металла собственной конструкции потребуется верстак с тисками и рабочий стол размером 1*2 м, или столько же свободного места на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинается с того, что труба делится на две части: 90 см для топки и каменки и 60 см для бака с водой. Из остатков делают поддувал и топочные дверки. В трубе следует отверстие для монтажа поддувала размером 20×50 см. По периметру привариваются уголки или пластины, на которые будет опираться решетка. Топочная дверца выполнена в размере 20×35 см.

Изготовление обогревателя

Над дверью приваривается стержень или арматура для поддержки обогревателя. В каменке вырезается дверца для подачи воды к камням.

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабаз или мыльный камень. Гранит или горные породы, содержащие слюду, не используются.

Изготовление бака для горячей воды

Бак для воды расположен над плитой. В нем делается 15-сантиметровое отверстие для прохода трубы дымохода, проходящей через бак. Бак опирается на плиту из толстого листа металла. Все швы должны быть тщательно проварены и зачищены.

Часть крышки бака выполнена съемной, через которую он будет заполняться водой. К этой крышке должна быть приварена ручка и защищена деревянными щечками.

Размещение печи в парилке

Чтобы использование банной печи было приятным и безопасным, рекомендуется соблюдать следующие правила:

Печь крепится на металлический лист (железный, медный или латунный ). Передняя часть листа должна выступать не менее чем на 0,7 метра.
Стены и потолок, прилегающие к печи, должны быть обшиты негорючими материалами на расстоянии не менее полуметра от печи и дымохода.
Если топка выносится в соседнее помещение, то проем также следует укрепить негорючими теплоизоляционными материалами, например, базальтовой ватой или вермикулитом.
Утепленная дымоходная труба должна находиться на расстоянии не менее 40 см от деревянных конструкций.

Для дымохода рекомендуется выбирать нержавеющую сталь с теплоизоляцией из каменной ваты. Для помещений, в которых находятся люди, не рекомендуется использовать в качестве теплоизоляции материалы, содержащие асбест. Вдыхание асбестовой пыли может нанести серьезный вред здоровью.

Металлическую печь после установки часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше сохранять аккумулированное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка – это красиво и практично

Для обеспечения подлинного комфорта банная печь из металла своими руками должна быть дополнена соответствующей отделкой банных помещений. Для парилки традиционно используют осину или липу, они не выделяют капель смолы, которые при попадании на кожу могут вызвать серьезные ожоги. Пол тоже из осины, но лиственница прослужит гораздо дольше.

Хорошее решение – пол из керамической плитки или керамогранита, их нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под облицовку целесообразно уложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке температура не такая высокая, а выбор материалов для отделки шире. Здесь можно использовать экономичные хвойные породы, но надо учитывать, что в условиях повышенной влажности сосна или ель долго не продержатся. Керамическая плитка для пола также является отличным решением. Стены также могут быть облицованы плиткой. Угол, в котором установлена душевая кабина, подлежит специальной гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не подвержена влиянию экстремальных температур или повышенной влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и, конечно же, удобной мебели.

Все электрооборудование и электроарматура, используемые в бане, должны иметь класс защиты не ниже IP44 и быть рассчитаны на работу в условиях повышенной влажности.

Особое внимание следует уделить продуктивной и качественной вентиляции банных помещений.

Легкий пар для вас!

Банная печь является обязательным атрибутом, так как именно она отвечает за нагрев и последующее поддержание температуры. В то же время существует ряд заводских изделий или кирпичных конструкций, максимально отвечающих необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных банных печей из металла, которые позволяют изготовить небольшое устройство, идеально подходящее для конкретных условий.

Производственный процесс

Для начала необходимо сказать, что существует ряд аналогичных изделий, отличающихся своей конструкцией и принципом действия. Поэтому чертежи печей для металлических бань бывают разными. Однако все они имеют примерно одинаковый принцип действия ().

Топка

В первую очередь необходимо сделать топку. Его размеры каждый определяет для себя сам, но профессионалы советуют делать одинаковую высоту при ширине 0,5 метра.
Многие чертежи самодельной банной печи из металла предполагают использование некоторых сборных элементов. К ним относятся решетки и двери. При этом мастера советуют выбирать эти детали из металла, так как изделия из чугуна придется закреплять особым образом.

Типовой чертеж металлической банной печи предполагает, что топка будет состоять из двух секций. В первой из них сжигается топливо, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные двери.
Стоит отметить, что окно золосборной секции часто используется для создания тяги, необходимой для горения.
Если чертеж банной металлической печи предполагает размещение каменки, то верхняя часть топки также выполняется из колосника

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагревании, и она сможет выделять больше тепла.

Каменка и бак для воды

Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделена решеткой.
Помешают специальные камни для длительного поддержания температуры.
При этом чертежи металлической банной печи рекомендуют делать закрывающееся окно, которое можно использовать для подачи воды и создания пара.
Следует отметить, что обычные камни для таких печей не подходят. Особенно это касается материалов, содержащих кремний или другие включения.
Верх этого отсека выполнен с отверстием для трубы. Он уберет дым, а заодно нагреет воду.

Емкость с жидкостью устанавливается сверху. При этом чертежи печей для бани из металла советуют, чтобы дымоход проходил через ее середину. Так вода будет нагреваться как из дымохода, так и с верхней поверхности.
Профессиональные мастера рекомендуют устанавливать на дно такой емкости кран. В этом случае необходимо приобрести специальные устройства, цена которых может быть высокой, но работать они смогут. длительный срок при постоянных колебаниях температуры.

Обратите особое внимание на крышку контейнера. Его можно сделать из дерева, но тогда нужно защитить место соприкосновения с дымоходом. В то же время инструкция по установке советует делать в нем небольшие щели для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос с дешевизной материалов, так как такие товары можно найти в центрах утилизации по сходной стоимости.

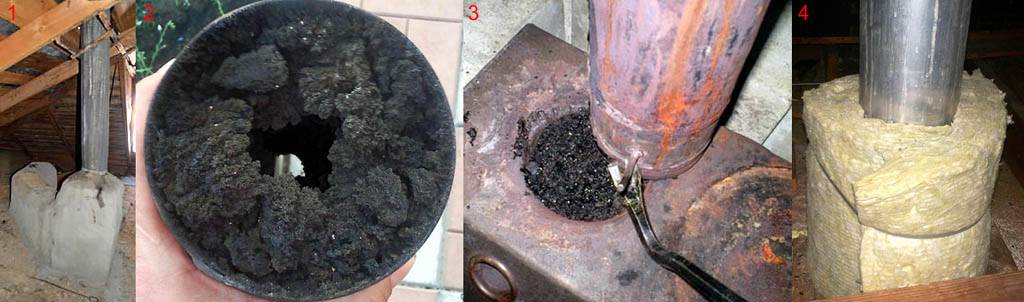

Дымоход

При создании чертежа банной металлической печи особое внимание уделяется дымоходу, а именно местам его прохождения через крышу. Дело в том, что трубы при горении имеют довольно высокую температуру и во избежание возгорания их необходимо дополнительно утеплять. Они также должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Создавая печи своими руками, многие мастера советуют приобретать готовые изделия, изготовленные специально для этих целей, для организации таких проходов. При этом довольно часто их выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать о защитном экране, задача которого не допустить воздействия высоких температур на деревянные стены. Лучше всего их создавать с отражающей поверхностью для отвода инфракрасного излучения. Эти изделия часто продаются в готовом виде и имеют относительно невысокую стоимость.

Заключение

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также, исходя из представленного выше текста, можно сделать вывод, что принцип изготовления металлических печей достаточно быстрый. В то же время существует множество различных конструкций, имеющих свои специфические особенности и характеристики ().

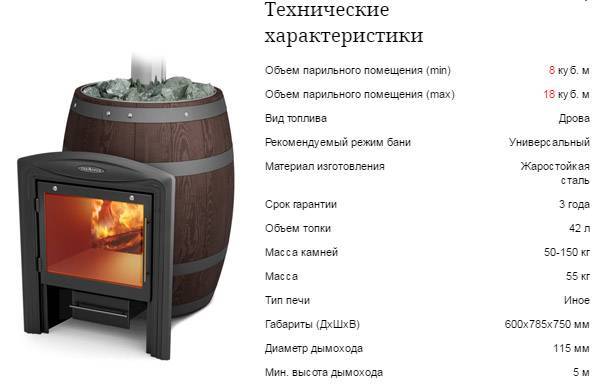

При этом особое внимание следует уделить некоторым фабричным изделиям, которые представлены в виде дверей, дымоходов и решеток. Они значительно облегчат процесс изготовления, а значит, именно на их основе и следует разрабатывать чертежи.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 труб, схема и размеры

Среди любителей отдыха на природе или приверженцев здорового образа жизни вряд ли найдется тот, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной ванной. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство полнотелой печи из кирпича требует определенных навыков и умений, кроме всего прочего, такая печь занимает больше места, и купить ее можно в строительном магазине, но стоит она определенную сумму денег. В то время как металлическая печь является более экономичным вариантом и ее намного проще сделать своими руками, не говоря уже о том, что эту работу можно доверить сварщику.

Печь, изготовленная самостоятельно с учетом техники безопасности, не несет угрозы для жизни и здоровья человека, так как ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печи может служить не только труба или баллон, здесь также используется листовая сталь.

Листы обычно оформляют в корпус в виде прямоугольного параллелепипеда, но эта форма имеет свои особенности:

листы необходимо предварительно раскроить, разрезать и соединить между собой сварочным аппаратом;
в итоге такая печь будет стоить дороже;
цилиндрические дрова лучше проводят тепло;
исходя из траектории движения дымовых газов, более предпочтительно круглое сечение;
плоские стены более подвержены возгоранию, чем трубы из точно такого же материала.

В чем преимущества металлических печей:

цилиндр лишь немного теряет сферическую форму за счет теплопроводности;
толщина стенок водопроводных или газопроводных труб позволяет добиться высокой теплопроводности;
печь можно передвигать, она прочная;
стоимость изготовления такой печи очень низкая, т.к. обрезная труба часто продается по низким ценам;
Подробная инструкция по изготовлению с указанием размеров и диаметров труб уменьшит трудоемкость процесса и сэкономит время;
многие фабричные изделия такого рода изготавливаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
Кроме того, такие устройства обладают термостойкостью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Конечно, у таких печей есть свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментов для определенного вида работ.

Типы и характеристики

По расположению в пространстве печи, выполненные из труб, делятся на следующие виды:

вертикальные;
горизонтальный.

Вертикальная печь похожа на печь, но имеет отличия – дополнительный контейнер для камней и бак для воды.

Вертикальная самодельная печь занимает меньше места , что имеет большое значение при малых габаритах парилки, но по той же причине уступает горизонтальной печи по времени горения и теплоотдаче. В процессе сжигания топлива тепло идет вверх, боковые стенки не успевают сильно прогреться. В горизонтальной топке процесс идет иначе – ведь нагретый воздух на пути к дымоходу одновременно прогревает и арочные ограждения. Исходя из этого понятно, что КПД горизонтальной печи будет выше, чем вертикальной. Основным недостатком такой конструкции считается расположение дверей зольной камеры и топки непосредственно в парилке.

Топливо в вертикальной трубе сгорит быстрее, если не закрыть дверцу зольника, тем самым приостановив доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, тогда как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде топки больший охват греющих камней и более высокая конвекция горячего воздуха, к тому же дверка поддувала и топливник, которые расположены в самом конце трубы, дают возможность вывести их из парилки. И первый, и второй тип можно сделать своими руками.

Тренировочная

Конечно, печь, сделанная своими руками, не будет иметь изысканный внешний вид или оригинальность, но свою функцию выполняет не хуже заводской и отлично обогревает парилку площадью до 20 м2 .

В первую очередь труба должна выполнять свои основные функции. , а именно равномерно подбирать и отдавать тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и служила долго. Говоря об основных характеристиках труб, необходимо взять учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда доступна.

Если говорить о стандартной бане, то оптимальными считаются следующие размеры:

диаметр секции – 0,5-0,55 м;
толщина стенки – 8-12 мм.

Следует отметить, что чем больше диаметр, тем выше будет расход древесины.

Обратите особое внимание на качество материала: для изготовления печи в баню подходят только стальные трубы, а сталь не нужна высокоуглеродистая. Он не подходит для профильных работ, так как его швы могут легко потерять форму или даже разойтись. Высокоуглеродистую сталь можно определить по искрам, возникающим при взаимодействии металла и наждачного кольца – белые искры будут разлетаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, а детали из нержавеющей стали тоже не подойдут. Наилучший вариант – сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с помощью наждачной машинки: искры от взаимодействия с металлом будут оранжевыми, красными или ярко-белыми.

Ни в коем случае нельзя использовать чугун, так как он приходит в негодность при контакте с водой.

Другие преимущества стальных труб:

устойчивость к механическим повреждениям, высокая теплоотдача и низкий коэффициент расширения при нагреве;
сохранение тепла даже после полного сгорания дров.

Трубы

имеют свои характеристики в соответствии со спецификацией. Рассмотрим эту информацию более подробно.

Круглые трубы классифицируются по величине внутреннего диаметра. Вторая цифра указывает толщину стенки, в последующем сообщают информацию о ее типе и другие характеристики. В качестве единицы измерения принято брать миллиметр. Если трубы профилированные, первые два символа обозначают максимальный размер сечения, третья цифра – толщину стенки. Указание «530 на 10» означает, что диаметр трубы по внутренней стенке 530 мм, толщина — 10 мм, наружный диаметр — 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Предпочтительно допуск потока применяется к эллиптичности.

Толщина стенки трубы также будет различаться.

Трубы водопроводные подразделяются на следующие подвиды:

облегченные;
обычный;
укрепленный.

Так или иначе, самые популярные трубы имеют диаметр 530 мм, их толщина 6-12 мм, номинал 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу подготовить материалы для будущей печки. Оптимальный вариант диаметра трубы – 0,5 м, что подразумевает и хорошую теплоемкость, и комфортную работу. Трубы номиналом 500 мм имеют шаг 10 мм и обычно относятся к трубам большого диаметра. Гораздо проще сразу подобрать трубы, подходящие друг другу по диаметру сечения и толщине стенки, чтобы облегчить изготовление концентрической конструкции и уменьшить зазоры между ними.

Трубы относятся к наиболее востребованным товарам. , поэтому нет смысла слишком скрупулёзно их регулировать. Трубы размером от 250 до 400 мм имеют широкий простор для выбора. По возможности для изготовления банной печи отдавайте предпочтение обрезкам спиральных труб (их обозначение – ГОСТ 20295 85). По сравнению с прямошовными трубами (ГОСТ 10704–91) они имеют меньшие значения эллиптичности, более точны и продаются по той же цене, что и металлолом. Бесшовные трубы без швов еще лучший вариант, но подходят только для изготовления мелких деталей, так как их диаметр не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для работы потребуются следующие материалы:

непосредственно труба, которая нужна для создания топки и бака для воды, ее диаметр должен быть от 500 до 600 мм (оптимальным считается 530 мм), стенка толщина от 8 до 16 мм, длина – от 1,2 до 1,5 м;
труба, которая станет емкостью для камней – ее диаметр около 400 мм;
дымоход – диаметр 120-150 мм, толщина 2-4 мм;
листы металлические в количестве нескольких штук, размерами около 600 на 800 мм, толщиной около 8-12 мм;

шарнирные металлические петли;
малая часть водопроводной трубы с резьбой диаметром 1/2-3/4 дюйма, длиной 50-80 мм и водопроводный кран с резьбой внутри того же диаметра;
куски прутьев из арматуры – длина около 500 мм, диаметр от 12 до 18 мм, подойдут готовые железные решетки для твердых видов топлива;
состав цементный;
кирпичи;
песок.

Обратите внимание, что топливный отсек, дымоход и котел должны быть выполнены не из черного металла, а из нержавеющей стали. Хотя это и связано с некоторыми трудностями, так как для их сварки потребуются электроды из той же нержавейки или специальные проволоки для сварки.

Необходимые инструменты:

аппарат для сварки элементов;
любой прочный резчик по металлу;
электроды;
Клапан врезной;
металл для ножек;
асбестовый шнур;
дверные ручки.

Схемы и чертежи

Перед началом работ необходимо определиться, какой тип печи – вертикальный или горизонтальный, будет предпочтительнее. Затем создайте рабочий чертеж со всеми параметрами — размером устройства, конфигурацией его компонентов, габаритами.

В том случае, если это первый опыт самостоятельного изготовления печи, логичнее обратиться к готовым чертежам и схемам для изготовления типовой модели устройства, это поможет избежать ошибок и дальнейшая некорректная работа агрегата. Более того, неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

На участке, где планируется установка устройства, выкапывается яма размерами 50 х 70 х 70 см.
Дно карьера засыпано мелким щебнем. Учтите, что толщина слоя должна быть не менее 30 см. Далее нужно как можно плотнее уплотнить этот слой.
Далее необходимо приготовить цементный раствор исходя из следующего соотношения компонентов: на 1 часть цемента взять 4-5 частей песка, разбавить водой до получения сметанообразной однородной смеси. Насыпьте слой щебня и дайте ему затвердеть – как правило, этот процесс занимает 24 часа.
Для создания гидроизоляции на затвердевший цементный слой рубероид укладывают в несколько слоев.
Слой рубероида окончательно заливается бетоном: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого нужно выровнять получившийся слой.

После высыхания фундамента устанавливается глиняная площадка, на которую впоследствии укладываются кирпичи тех же размеров – 0,7 м на 0,7 м. В итоге кирпичная площадка должна быть около 15-20 см в высоту. Для предохранения от перегрева стен, предназначенных для расположения печи, выкладывают защитный экран из кирпичей, которые кладут ребрами и скрепляют глиняным составом. Оптимальная длина для этой конструкции – 120 см, при этом топка располагается не менее чем в 20 см от нее.

Неважно, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – в любом случае она будет оборудована печью. В этой статье мы не будем касаться темы выбора камней (наиболее рекомендуем использовать речные галька, бальзам, кварцит, хлористый тальк или габбродиабаз), в любом случае теплоемкость зависит от утеплителя. Засыпать печь камнями просто невозможно, ведь в этом случае баня не прогреется и все тепло осядет в трубу в виде копоти.

Для начала нужно решить, будет печка проточной или открытой. В первом случае камни будут омываться дымовыми газами, в этом случае установить режим достаточно просто – достаточно в несколько этапов выбрать и разместить различные камни, пока не будет достигнут желаемый эффект. Есть нюансы – париться в этом случае можно только при использовании древесного топлива высшего качества и добавлять пар только при использовании воды. В случае с открытой печью этих требований нет, но ее создание сложнее в исполнении.

Самый простой тип открытой печи – поддон, установленный на топку. Такое устройство подходит только для горизонтального вида печи. Но есть сложности – проведение предварительных расчетов, а также изучение опытных образцов, так как площадь контакта между камнями и стенками топки должна строго соблюдаться. Другой тип печи требует меньшей точности, в которой нагрев происходит за счет средствами дымовых газов, но такое устройство изготовить сложнее.

Без должного опыта лучше всего отдать предпочтение печи с вертикальным расположением. – в нем ТЭН и бак для воды нагреваются последовательно. Для более опытных людей печь лучше сделать параллельной схемы; вода в этом случае нагревается быстрее. Самой сложной в изготовлении является колпаковая печь, у которой печь еще и открытая.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую связано с рисками как возможных ожогов, так и пожароопасностью, поэтому во избежание возможных последствий необходимо применять определенные правила монтажа плиту и учитывать особенности ее эксплуатации. По форме он не обязательно будет круглым – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, что делает их не такими сложными. Независимо от того, что сама навесная печь имеет малый вес, теплообменник необходимо устанавливать на возвышении не менее 20 см относительно пола. Фундамент может быть как железобетонным, так и кирпичным, а может быть собран из бетона. блоки.

Обязательным условием также является наличие металлического листа размерами 0,5 на 0,7 м перед дверкой топки и поддувала. Двери должны распахиваться внутри предбанника или парилки.

Наименьшее расстояние между дымоходом, а также другими нагреваемыми металлическими частями топки, дымоходом и деревянной обшивкой стен и потолка – 1 метр.

Заполнять бак водой лучше всего до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от удара пара.

Внимательно осмотрите все детали. Перед тем, как варить их вместе, когда установка будет завершена, не забудьте проверить ее характеристики: КПД, работу змеевика методом пробы. Зайдите в парилку, оставайтесь внутри – оцените согревающий воздух вокруг себя.

Горизонтальная печь

При изготовлении печи горизонтального обустройства своими руками порядок действий будет следующим:

Вырубка топки с помощью болгарки – это часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, длина трубы будет от 0,7 до 0,9 м.
Изготовление решеток из металлических каркасов, а также параллельно приваренных к каркасу прутьев арматуры, расстояние между которыми должно быть около 50 см.
Колосники крепятся внутри топки. В случае использования готовых металлических конструкций их сворачивают в небольшие куски металла, предварительно приваривая внутрь.
Сверху вырезается отверстие, которое в дальнейшем будет выполнять функции дымохода, его размер 15 на 20 см. От задней стенки лучше всего сделать отступ 15 см, чтобы горячий воздух тоже принимал участие в теплообмене, а не просто удалялся поскорее.

Некоторые настаивают на том, чтобы прорезать отверстие прямо в самой задней стенке трубы, но делать это не рекомендуется, т. к. из-за таких манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующим этапом вырезается лист металла размером, соответствующим задней стенке, и приваривается к ней. Если на схеме указано наличие каменки, то лист, относящийся к задней стенке печи, должен быть большего размера, чтобы он своей верхней частью создавал емкость для камней. В передней стенке вырезают паз, который впоследствии становится зольник и топка.

Крепление фасада сваркой и навешивание дверей на торец – как правило, их либо изготавливают самостоятельно, либо приобретают в специализированном магазине.

Вот и все – печь для бани готова. Металл перед использованием необходимо обработать от коррозии и возможных отложений, после всех манипуляций необходимо проверить возможности агрегата, проведя первую контрольную топку.

Вертикальная

Конструкция вертикальной печи абсолютно идентична созданию горизонтальной, за исключением нескольких моментов. Отличительной особенностью является прямое положение трубы в пространстве, когда оба конца образуют не заднюю и переднюю поверхности, а соответственно верхнюю и нижнюю. В таких печах отделение для расположения камней находится непосредственно в топочной камере, в результате изготовление такого узла будет несколько сложнее в исполнении, но и нагретый воздух будет более насыщенным.

Стадии изготовления.

Сначала в трубе необходимо вырезать окно, которое будет канавкой нагнетателя для подачи кислорода к горящему топливу, а также будет собирать продукт разложения топлива – золу. Ход 40 мм от нижнего края трубы и выпилите болгаркой или ножовкой паз в форме параллелепипеда, который тогда будет примерно 80 мм на 240 мм.
В этой же оси нужно вырезать еще один паз для укладки в него топлива – отступить от верхнего края продувочного отверстия от 180 до 200 мм. Процедуру вырезания нужно производить крайне аккуратно и максимально аккуратно, так как эти вырезанные отрезки впоследствии будут дверкой топки и поддувала.

Над уровнем топки расположен поддон для укладки камней. Отмерьте от переднего края топки от 120 до 180 мм, вырежьте паз в форме круга диаметром около 350 мм. Обратите внимание, что этот паз должен быть смещен на 90 градусов к окружности трубы.
Следующая труба обрезается так, чтобы ее длина была эквивалентна внешнему диаметру большей трубы. Далее нужно обрезать верхушечную часть на три четверти, чтобы придать материалу форму совка.
Полая стенка приварена к задней части с пазом. К лобовой части крепится колпак с раздвижной дверцей в форме полукруга, который в дальнейшем будет использоваться как емкость для камней и добавления жидкости к камням в процессе парения в ванне.

Секция вставляется в трубу-основу таким образом, чтобы ее наружный отступ был от 20 до 30 мм при наличии вокруг нее свободного пространства. Далее отверстие тщательно обваривается по периметру. При необходимости крепится изнутри арматурными стержнями.
Из листа металла вырезают круговой диск, который по диаметру внутренней части равен основной трубе. В центре диска вырезается прямоугольник — по размерам он должен легко входить в решетку из чугуна. Если их нет, внизу приваривают прутья арматуры, которые образуют сетку из решеток.
К основанию топливного бака необходимо прикрепить трубу основания на 20 см выше воздуходувки с помощью сварочного аппарата.
Вырежьте основание воздуходувки из листа стали. Внизу печь ставится на небольшие ножки.

Следующим этапом является изготовление бака для воды, при этом дымоход должен проходить через него. Основная труба используется в качестве боковых стенок, дно также является верхним сводом топки.
Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, затем в нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое впоследствии станет дымовая труба.
В это отверстие вставляется часть дымохода так, чтобы он выступал за края на 100-120 мм.

Дно емкости для воды вставляется в дымоход и заваривается чуть выше емкости для камней. Труба для дыма должна быть сбоку площадки в виде совка.
Бак для воды заваривается по всему периметру, снизу делается отверстие, в которое вставляется кран.
Петли приварены для крепления дверей к кузову. Проверьте, не протекает ли бак, наполнив его водой. Далее нужно провести первую пробную печь.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, ее можно покрасить огнеупорной краской – термостойкая краска не только придаст ей нужный цвет, но и поможет защитить металл от последствия коррозии.

Также можно обложить кирпичом, что не только несет декоративную функцию, но и избавляет от чрезмерного инфракрасного излучения, которое несет нагретый металл. Этот вид лучей не парит, а обжигает.

Как сварить печь из трубы своими руками смотрите в видео ниже.

Дровяные нагреватели для бассейнов

Артикул

Найдите другие полезные статьи о наших дровяных нагревателях для гидромассажных ванн и нагревателях для бассейнов. Узнайте больше о деревянных джакузи

Изображения

Посетите нашу галерею изображений, чтобы увидеть, как другие наслаждаются своими дровяными обогревателями и ваннами на дровах.

ДРОВЯНЫЕ НАГРЕВАТЕЛЬНЫЕ КАМЕРЫ

Гидромассажные ванны на дровах

Хотите насладиться простыми радостями гидромассажной ванны без дополнительных затрат на установку, химикаты и электричество? Дровяные джакузи — это самый экономичный способ насладиться джакузи за небольшую часть стоимости. Почему? Потому что они используют дрова для нагрева воды! Наши гидромассажные ванны на дровах изготовлены из красного западного кедра и рассчитаны на 1-8 человек. Мы предлагаем традиционные японские ванны офуро овальной формы, а также классическую бочку-джакузи. Наши деревянные гидромассажные ванны поставляются в виде комплектов, поэтому их можно легко собрать на месте. Ванны собираются за несколько часов, и вы можете наслаждаться глубоким купанием в тот же день. Дровяной нагреватель джакузи из нержавеющей стали и дымоход обеспечивают циркуляцию воды в ванне и не требуют электрических насосов!

узнать больше

Нагреватели для гидромассажных ванн и бассейнов на дровах — идеальный способ продлить купальный сезон и сэкономить $$$ на эксплуатационных расходах. Эти нагреватели специально разработаны для джакузи и небольших бассейнов или плавательных бассейнов. В этих нагревателях используется уникальный физический принцип, называемый термосифоном. Принцип термосифона заключается в том, что горячая вода поднимается вверх. Он используется во многих системах отопления и идеально подходит для систем с низким расходом, таких как подогрев бассейна или джакузи.

Топка из нержавеющей стали имеет двойную стенку. Внутренняя часть этой стены заполнена водой. По мере того как огонь нагревает водяную рубашку, горячая вода поднимается наверх, в верхней части задней части топки находится выходное отверстие, через которое горячая вода поднимается и проталкивается на верхнюю поверхность бассейна или гидромассажной ванны. По мере выхода этой воды из водяной рубашки более холодная вода вытесняется со дна бассейна в водяную рубашку, где нагревается и образует естественную циркуляцию. Чем горячее вода, тем быстрее происходит эта циркуляция. Наши продукты: CampFire, Blaze, Inferno и BonFire.

Внутренний дровяной обогреватель устанавливается внутри гидромассажной ванны или бассейна и крепится к боковой стене. Это топка из нержавеющей стали, в которой используется очень эффективный принцип «ракетной печи» для создания мощного огня. Огонь фактически находится на дне сосуда, а воздух вытесняется сверху через камеру на дно, где находится древесное топливо. Затем изнурительный дым выбрасывается в трубу. Внутренние дровяные печи могут обеспечить до 100 000 БТЕ энергии в час! Наши продукты: Вулкан.

Читать далее
СОЛНЕЧНЫЙ НАГРЕВАТЕЛЬ ГИДРОМАССАЖНЫЕ БАССЕЙНЫ И БАССЕЙНЫ
Солнечные водонагреватели — это самый экологичный способ обогрева джакузи или бассейна.
Возможна экономия на налогах. Читать далее
САУНЫ НА ДРОВАХ
Традиционная отделка В сауне всегда использовались дровяные печи как самый мощный способ быстро нагреть сауну на открытом воздухе.
Читать Подробнее
Факты
в джакузи.
