Учимся читать символы сварки – СваркаТоп

Разное

04.05.202231.05.2022

Содержание

Сварка это сложный процесс, для выполнения которого разрабатываются сварочные чертежи. На этих чертежах, кроме размеров, указаны различные символы сварки. Поэтому, сварщик должен научится читать сварочный символ. Без понимания того, как читать символ сварки или таблицу символов сварки, невозможно понять, что требуется выполнить сварщику.

Если вы новичок в сварке и хотите понять то, как читать символы сварки и что они обозначают, тогда это руководство вам обязательно поможет с этим разобраться.

Для начала следует уяснить, что обозначение шва и символы сварки, это две разные вещи. Символы сварного шва являются частью обозначения самого шва. С их помощью можно передать всю информацию, необходимую для выполнения поставленных сварочных работ. Это включает в себя тип сварного шва (символ сварного шва), а также все остальное, что должен знать сварщик для качественного выполнения сварочных работ.

Каждый распространенный тип сварного шва представлен своим собственным уникальным символом в таблице символов сварных швов. Научиться правильно идентифицировать каждый сварной шов важно для понимания символов сварки.

Базовая линия

Базовая линия представляет собой одну горизонтальную линию, которая служит основой для остальной части символа сварки. Она сама по себе не передаёт никакой информации, а служит точкой отсчета, к которой прикрепляется вся информация в символе сварки.

Стрелка

Стрелка прикрепляется по диагонали к базовой линии. Она может находится в любом направлении (влево, вправо, вверх, вниз). Но несмотря на это, символ сварки всегда читается слева направо.

Стрелка соединяет базовую линию со свариваемым соединением. Она всегда указывает на свариваемый стык.

Если на сварочном чертеже существует большое количество одинаковых швов, то чтобы не дублировать их обозначение полностью, ставится стрелка с указанием № шва и их количеством.

Как говорилось выше, символы сварки сообщает о типе выполняемой сварки. Существует много распространенных типов сварных швов, и каждый из них имеет свой уникальный символ. Почти во всех случаях символ сварки должен располагаться над базовой линией.

Существуют следующие обозначения:

1. Монтажный шов. Швы которые нужно выполнять при сборке на месте (на монтаже)

2. Шов по замкнутой линии. Обозначает место, где нужно обварить деталь со всех сторон. Помогает «разгрузить» чертёж дополнительными обозначениями с указаниями свариваемых участков.

3. Шов по незамкнутой линии. Даёт понимание того, где нужно выполнить незамкнутый шов. Помогает «разгрузить» чертёж дополнительными обозначениями мест сварки.

4. Прерывистый шов. Обозначает то, что шов не сплошной, а прерывистый.

Пример: Обозначение 20/50,

где: 20 – длина шва;

50 – расстояние от первого шва до второго.

То есть, нужно выполнить шов длиной 20 мм, отступить от него 30 мм (20+30=50) и только там продолжить выполнять следующий шов длиной 20 мм. Получается 30 мм – это расстояние между швами.

5. Шов в шахматном порядке. Тот же прерывистый шов, но выполняется поочерёдно с одной стороны изделия, а затем с другой. Принцип выполнения такой, как в предыдущем случае. Только следующий шов выполняется с обратной стороны. И так чередуется по всей длине свариваемой детали. Таким способом сваривают тавровые соединения.

6. Усиление (выпуклость) шва снять. Обозначает то, что после сварки шов, который выступает за поверхность основного металла нужно убрать. Обычно это выполняется механическим путём.

7. Наплывы и неровности шва обработать с плавным переходом к основному металлу. Такие швы необходимо после сварки зашлифовать с плавным переходом к основному металлу. Выполняется механическим путём.

Это все основные символы сварки, которые вы можете встретить на чертежах. Вообще, вся необходимая информация, например как: тип сварки с указанием ГОСТа, может быть размещена на базовой линии, или на конце символа сварки.

МеткиСимволы сварного шва

Прочитать сварочный чертеж и не умереть! Или 1223 слова о нем

Современные виды сварки открывают множество возможностей перед мастером, позволяя профессионалам и любителям воплотить свои задумки. С помощью аргонодуговой сварки можно соединить разнородные металлы, а с помощью бюджетного инвертора — сварить забор на даче. Но порой сварочного оборудования и комплектующих к ним недостаточно для полноценной работы, важно научиться делать и понимать сварочные чертежи. В них вы сможете узнать всю исчерпывающую информацию о металле, который нужно сварить, его толщине, характеристиках и местах будущих стыков.

Чертеж — это полноценный документ, выдаваемый на одну конкретную деталь или целую металлоконструкцию. Он содержит всю информацию, которая может понадобиться сварщику. Профессиональное чтение сварочных чертежей — обязательный навык для любого сварщика, желающего построить карьеру в этой профессии. В нашей статье вы узнаете, что необходимо для расшифровки швов в чертежах и какие знаки используются для этого, также мы приведем несколько примеров.

Сварочный чертеж: типы швов и их расшифровка

ГОСТы по ручной дуговой сварке и сварке в среде защитного газа выделяют различные типы сварных швов и их расшифровки.

Виды сварных соединений обозначаются буквами для более удобной записи и экономии места. Есть стыковой шов (обозначается буквой «С»), торцевой (тоже буква «С»), нахлесточный («Н»), тавровый («Т») и угловой («У»).

Давайте подробнее остановимся на каждом типе соединения.

Стыковое сварное соединение выполняется по смежным торцам, а свариваемые детали находятся в одной плоскости. Такой тип шва наиболее прочный и долговечный, он широко применяется при сварке особо ответственных металлических конструкций.

Перед сваркой стыкового соединения необходимо тщательно подготовить поверхность металла и убедиться, что все детали будут сварены в соответствии со сварочным чертежом.

Торцевое соединение

Торцевой шов, понятно по названию, формируется по торцам деталей. Боковые поверхности деталей надежно соединяются друг с другом. Торцевой шов зачастую используется при сварке тонких металлов.

Нахлесточный шов менее требовательный к качеству работы, чем предыдущие. Но при этом он не обладает такими хорошими прочностными характеристиками и хуже переносит нагрузки.

Чтобы сделать нахлесточный шов расположите детали параллельно, но с небольшим смещением в сторону и частичным перекрыванием друг друга.

Тавровое сварное соединение — одно из самых жестких и долговечных, но плохо переносящих нагрузки на изгиб. Чтобы сделать тавровый шов расположите одну деталь горизонтально, а вторую вертикально и сварите с первой торцом к поверхности.

Тавровое соединение

Угловой шов используется не так часто, как другие типы соединений. Такой шов относительно надежный и долговечный. Одна деталь относительно другой может быть повернуть торцом и располагаться под разным углом, в зависимости от чертежа.

Угловой шов

Любые сварные соединения, вне зависимости от их типа, могут быть односторонними (или как их еще называют «SS»; эта аббревиатура используется в чертежах по всему миру) или двусторонними (аббревиатура «BS»).

Односторонние швы получаются при сварке с одной стороны детали, а двусторонние — при сварке с обеих сторон.

Если вам нужно сварить детали методом плавления, то необходимо разделать кромки. Существует множество форм раздела кромок, они характеризуются разными показателями угла, величины зазора и так далее.

Выбор формы разделки зависит от толщины металла и метода сварки. Мы привели некоторые примеры раздела кромок на изображении. Вы можете использовать любой, как на картинке ниже.

Стоимость сварных металлоконструкций

Один из приоритетов нашей компании: лояльная к клиентам ценовая политика. Итоговая сумма в договоре зависит от объема сварочных работ, типа и габаритов изготавливаемой конструкции, выбранного материала. Также на нее влияет комплектация услуг — мы работаем по готовым чертежам, проектируем изделия с нуля, выполняем монтаж на объекте заказчика и т.д.

Среди преимуществ компании, мы хотим обратить ваше внимание на следующие плюсы:

готовность к изготовлению как типовых, так и нестандартных сварных металлоконструкций;
опытный коллектив — все специалисты в совершенстве владеют навыками выполнения качественного сварного шва;
длительная гарантия на изготовленные нами конструкции, а также на оказанные услуги.

Остались вопросы? Воспользуйтесь бесплатной консультацией! Специалист предоставит подробную информацию и примет заказ на изготовление необходимых вам металлоизделий. Звоните по телефону в Москве.
Заказать услугу сейчас

Сварочный чертеж: изображение швов

Теперь перейдем к условным обозначениям и знакам, которые характеризуют швы на сварочных чертежах.

Сварные соединения могут быть видимыми и невидимыми.

Если шов невидимый, то он показывается штриховой линией. Если видимый — сплошной линией. Невидимым называют шов, который расположен с обратной стороны детали, а видимым — шов на лицевой поверхности.

Если шов двусторонний, то лицевым считается то соединение, которое было сделано первым.

Если шов односторонний и сварка производится швом наверх, то такое соединение тоже называется лицевым.

Если кромки симметричны, то любая из сторон может быть названа лицевой.

Односторонняя стрелка показывает, где линия шва. На самой стрелке может быть специальная «полка», где указывается вспомогательный знак или буква обозначения шва.

Где располагать обозначения — под «полкой» или над ней?

Это также зависит от типа шва. Если шов невидим, то под полкой, и, соответственно, над ней, если видим.

Геометрические характеристики

Как уже было сказано выше, геометрия швов зависит от вида соединения. Основные геометрические размеры сечений стыковых и угловых сварочных швов представлены на следующем рисунке:

Геометрические характеристики

где S – толщина деталей;
е – ширина сварного шва;
g – выпуклость;
m – вогнутость;
h – глубина проплавления;
t – толщина сварного шва;
b – зазор в соединении;
k – катет углового шва;
p – высота;
a – толщина.

Сварочный чертеж: вспомогательные знаки

Ниже вы можете видеть стандартную структуру условного обозначения, его «скелет», на котором затем должны появиться «мышцы» в виде букв или иных знаков.

К вспомогательным знакам на сварочных чертежах относятся буквенно-числовые комбинации, которые содержат в себе информацию о типе шва и виде соединения.

Звучит довольно запутанно, но вот небольшой пример: у нас есть обозначение С1 и оно обозначает «стыковой шов односторонний». С — буква, обозначающая тип шва, а 1 — цифра, указывающая на сторону сварки. Двусторонняя сварка обозначается цифрой 2.

Ниже вы можете видеть условные обозначения швов и соединений для некоторых способов сварки.

Также свое условное обозначение есть и у способов сварки. Они тоже маркируются буквой.

Условное обозначение указывается в нормативных документах. Опираясь на нормативы как раз и выполняется указанный на сборочном чертеже процесс сварки.

Ниже вы можете видеть основные способы сварки и их обозначение:

Автоматическая сварка под флюсом, без использования флюсовых подушек и подкладок во время работы (обозначается буквой «А»).
Автоматическая сварка под флюсом с применением флюсовой подушки («Аф»).
Сварка в среде защитного газа с использованием вольфрамовых стержней и без проволоки («ИН»).
Сварка в среде защитного газа с использованием вольфрамовых стержней и с использованием проволоки (ИНп).
Сварка в среде защитного газа с использованием плавящихся стержней («ИП»).
Сварка плавящимися стержнями в среде углекислого газа («УП»).

Урок 12. Чертеж сварного соединения

Здравствуйте друзья! Мы продолжаем тему о создании сборок в Компасе, и сегодня создадим сборочный чертеж сварного соединения изделия Опора.

Исходное задание возьмем из учебника Боголюбова, 1985 год, стр. 285.

Создание сборки

Для создания сборки, необходимо выполнить 3d модели всех деталей, входящих в нее.

Детали можно создать самостоятельно или скачать по ссылке в конце статьи.

Желательно все документы, относящиеся к сборке сохранять в одной папке.

Для каждой детали добавляем объект спецификации: Спецификация→Добавить объект→Детали→Создать.

Создаем сборку: ориентация XYZ, первой вставляем Плиту, затем Цилиндр и Ушко. Подробнее о создании сборки и наложении сопряжений.

Затем создаем объекты спецификации для сборки: Спецификация→Создать объекты спецификации.

Теперь в папке с документами на сборку появился новый документ — спецификация, содержащая сведения о компонентах сборки.

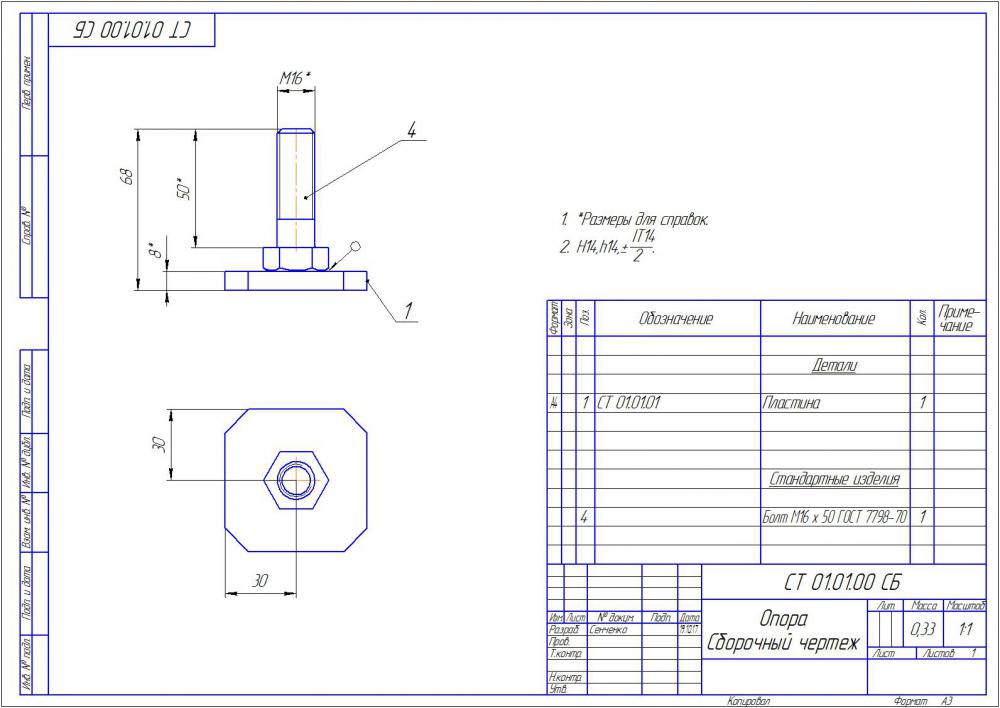

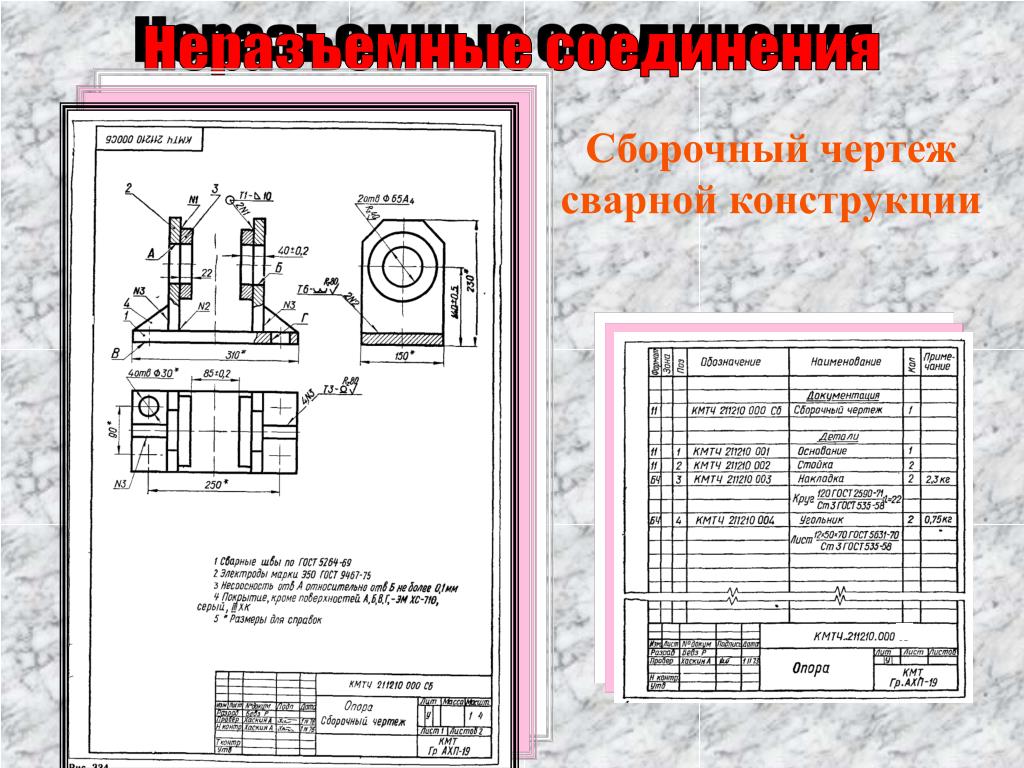

Сборочный чертеж сварного соединения

Создадим ассоциативный сборочный чертеж изделия Опора.

Отключаем вид слева изделия и вставляем два вида в поле чертежа формата А4.

Как видите, виды слишком громоздки, поэтому установим для них масштаб 1:2. Выделяем их, в контекстном меню (ПКМ) выбираем команду Масштаб, выбираем 1:2.

Вид спереди должен быть заменен фронтальным разрезом, поэтому удаляем его.

Создаем разрез.

Этот разрез необходимо откорректировать, т. к. ушко не должно быть заштриховано.

Вызываем окно Дерево чертежа: Вид→Дерево чертежа. Добираемся до компонента Ушко и в Контекстном меню выбираем команду Не разрезать. Перестраиваем сборку

Также необходимо удалить буквенное обозначение разреза и следа секущей плоскости. Для этого создаем невидимые слои, на которые переносим эти обозначения.

Работа со спецификацией

Теперь расставляем позиции деталей на чертеже произвольно, мы их отредактируем позже.

Чтобы отредактировать позиции на чертеже сварного соединения нужно связать его с файлом спецификации. Открываем спецификацию, вызываем окно Управление сборкой →жмем «+» Подключить документ и добавляем ссылку на сборочный чертеж.

Синхронизируем позиции

Для того, чтобы позиции на чертеже и спецификации были одинаковыми синхронизируем их.

Оставляем открытыми только файлы чертежа сварного соединения и спецификации на него. В меню Окно выбираем расположение окон Мозаика вертикально. На сборочном чертеже выделяем позицию Ушка и в спецификации выделяем соответствующую строку. Далее нажимаем на кнопку Редактировать состав объекта→выбираем сборочный чертеж→Добавить.

Повторяем процедуру для всех позиций, при этом позиции на чертеже перенумеровываются автоматически.

В спецификацию необходимо добавить раздел Документация, а в него сборочный чертеж. Нажимаем кнопку Добавить раздел, выбираем раздел Документация- Создать. На панели свойств выбираем вкладку Документы и загружаем сборочный чертеж. Соглашаемся взять данные из основной надписи.

Сделаем еще одно важное дело — добавим к позициям спецификации ссылки на созданные нами модели деталей. После добавления, указывая позицию детали в спецификации, Компас будет подсвечивать эту деталь на чертеже. Это очень удобно при работе с большими сборочными чертежами.

Для этого выделяем позицию плиты в спецификации→на панели свойств жмем вкладку Документы→ «+» Добавить документ→выбираем файл с моделью плиты→добавляем ссылку. Для остальных деталей поступаем аналогично.

Теперь, нажав на кнопку Показать состав объекта и выделив строку с позицией детали, эта деталь будет подсвечена зеленым на чертеже.

На этом работу над спецификацией можно закончить.

Остается дооформить сборочный чертеж сварного соединения опоры.

Проводим осевые, проставляем размеры, шероховатость поверхности и обозначаем сварные швы.

Обозначение сварных швов на чертеже.

Цилиндр, ушко и плита соединены стандартным сварным тавровым швом, когда торец одной детали соединяется с боковой поверхностью другой детали.

Для обозначения такого шва применяется выноска со стрелкой, имеющей одну засечку. Обозначение включает в себя ГОСТ на шов, вид шва, знак , обозначающий размер катета и сам размер.

На условном изображении шва, соединяющего цилиндр с плитой добавляется знак шва по замкнутой линии.

Окончательно чертеж сварного соединения выглядит так.

Смотрите подробный видеоурок по теме.

Скачать бесплатно модели, сборку, чертеж и спецификацию можно здесь

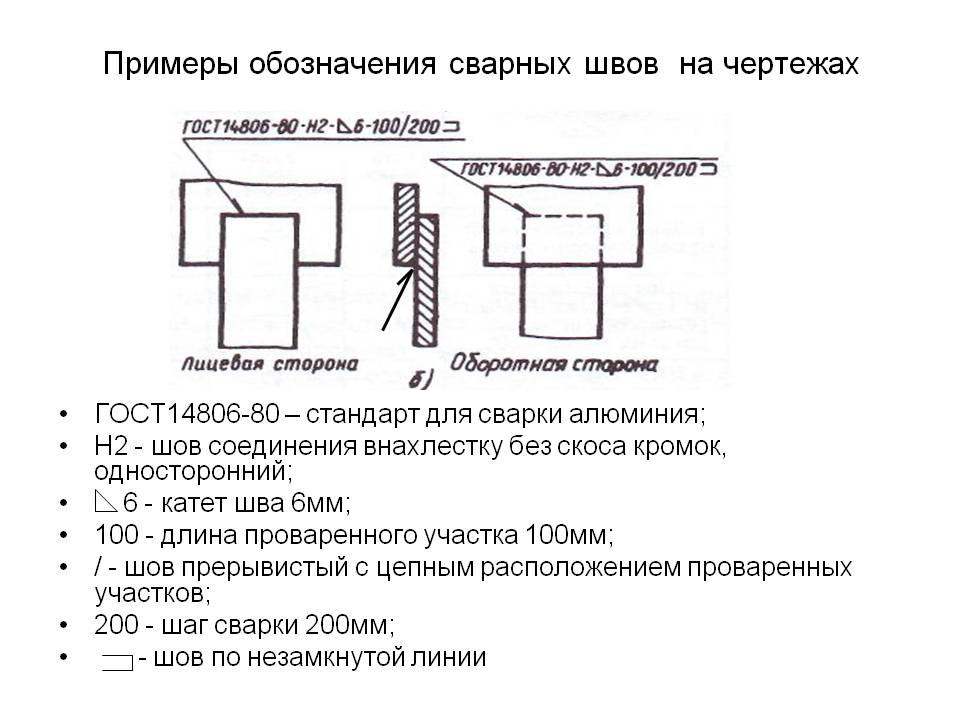

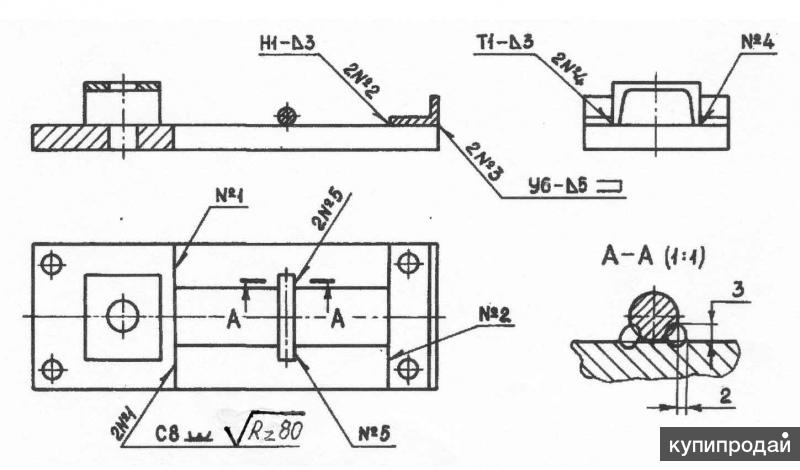

Сварочный чертеж: примеры условных обозначений

Чтобы вам было понятнее, и вы смогли быстрее разобраться во всех обозначениях, мы приведем несколько простых и наглядных примеров. Итак, начнем.

Сварочный чертеж №1

Сварочный чертеж №2

Здесь вы можете видеть, что сварочный шов угловой и двусторонний, у него нет ни скосов, ни кромок. Это соединение выполнено автоматической сваркой и с использованием флюса.

Сварочный чертеж №3

Сварочный чертеж № 4

Сварочный чертеж № 5

Виды сварки и ее достоинства

Сварка — это технология, которая обеспечивает неразъемное соединение различных металлических деталей. На данный момент существует более полутора сотен видов сварочных процессов. А наиболее популярными и востребованными являются следующие способы сварки:

газовая;
электродуговая;
лазерная.

Металлоконструкции, сваренные с помощью этих технологий, активно используют в промышленности, в ЖКХ, в строительстве, в сельском хозяйстве, а также в других сферах деятельности.

Широкая область применения сварки обусловлена множеством ее преимуществ. К примеру:

прочность и надежность сварных соединений;
экономичность по сравнению с ковкой
применимость к изделиям, изготовленным из различных сплавов;
возможность соединения элементов толщиной от 1 миллиметра до нескольких сантиметров.

И это не полный перечень аргументов в пользу сварки. Переоценить ее значение для человека невозможно, поскольку так или иначе эта технология задействуется во всех отраслях промышленности.

Как читать сварочные чертежи как профессионал

Для сварщиков очень важно уметь правильно интерпретировать сварочные символы.

Это позволяет им выполнять работу более высокого качества в более короткие сроки.

Правильное прочтение чертежей также снижает расходы, поскольку проекты выполняются правильно с первой попытки.

К сожалению, многим сварщикам трудно правильно читать чертежи.

Многие сварщики на рынке не проходят профессиональную подготовку. Те, кто ходит на занятия, либо не обучаются чертежам, либо решают не обращать внимания на письменный материал.

В результате лишь немногие сварщики умеют правильно читать чертежи или использовать их в своей работе.

В этой части мы рассмотрим, как читать чертежи сварки как профессионал и какие преимущества они могут иметь для качества вашего проекта и снижения затрат.

Роль сварочных компаний

Надо сказать, что сварочные компании играют большую роль в принятии чертежей сварки.

Лишь небольшое количество компаний обязывает своих кандидатов в сварщики уметь читать символы.

Поскольку на современном рынке не хватает хороших сварщиков, компании не желают предъявлять строгие требования к найму, поскольку это просто невозможно.

Однако то, что вы наняли сварщика, который плохо разбирается в чертежах, не означает, что вы не можете обучить его, чтобы он стал лучше.

Сварочные компании могут проводить тренинги для своих сварщиков, чтобы помочь им улучшить свои технические навыки.

Тренерские занятия могут проводиться на территории компании, а также могут быть прикреплены плакаты в мастерской с символами сварки.

Одна из проблем, с которой сталкиваются многие производители сварки, заключается в том, что у них нет в штате человека, который мог бы обучить других чтению чертежей.

Это часто случается с малыми и средними компаниями. Если вашей организации требуется такое обучение, вы всегда можете нанять помощь со стороны через профессиональных инструкторов по сварке.

Продавцы сварочных материалов, особенно промышленные оптовые дистрибьюторы и торговые представители производителей сварочного оборудования, обладают этими знаниями.

Вы всегда можете попросить их предложить это обучение вашим сотрудникам. В большинстве случаев они будут рады сделать это, и это даже ничего не будет стоить вашему бизнесу.

Основы сварочных чертежей

Если вы посмотрите на свои обычные сварочные чертежи, вы увидите три основных типа представления.

Это виды спереди, сверху и справа.

Вы также заметите различные символы сварки в определенных областях эскиза.

Эти символы обозначают тип работ, которые необходимо выполнить для завершения сварочного проекта.

Давайте рассмотрим символы и каждый вид просмотра более подробно.

Основы символов сварки

Символы сварки имеют определенную структуру, описывающую направление и тип сварного шва.

Каждый символ сварки, который вы видите, будет иметь стрелку, указывающую на место, где вам нужно выполнить сварку.

Стрелка связана с тем, что мы называем линией выноски.

Эта линия пересекается с дополнительными опорными линиями, которые проходят горизонтально.

Стрелка может указывать вверх или вниз, показывая, где делать сварку.

Наконец, на противоположном конце опорной линии есть хвост.

Хвост может иметь несколько разветвлений, направленных в разные стороны.

Этот конец предлагает специальные инструкции для сварки.

Если вы посмотрите в центр опорной линии, вы увидите либо параллельные линии, либо геометрическую фигуру.

Эти линии указывают тип сварного шва, который необходимо выполнить на металлических рамах.

Существует более десятка типов сварных швов, которые вы можете сделать. Для точного выполнения работы важно не перепутать обозначения сварных швов.

Символы на опорных линиях указывают тип сварного шва, который необходимо выполнить, а общий символ сварки дает подробные инструкции по сварке.

При чтении схемы сварки обратите особое внимание на расположение символа на контрольной линии.

Если символ сварки находится ниже контрольной линии, сварку следует выполнять на стороне соединения, указанной стрелкой.

С другой стороны, если символ сварного шва присутствует в верхней части контрольной линии на схеме, сварной шов должен выполняться на противоположной стороне соединения от того места, куда указывает стрелка.

Если обозначение сварного шва нанесено с обеих сторон контрольной линии, то необходимо выполнить несколько сварных швов с обеих сторон соединения.

Для различения типов сварных швов, которые вы можете использовать в своем проекте, были разработаны различные обозначения сварки.

Например, «||» символ формы указывает на квадратный сварной шов, а буква «V» указывает на то, что следует использовать V-образный сварной шов.

Поскольку символов очень много, сварщикам требуется некоторое время, чтобы запомнить различия.

Вы можете распечатать основные символы и приложить их к сварочному аппарату, чтобы вам было легче их распознавать.

После того, как вы запомнили наиболее распространенные символы, вы можете перейти к дополнительным символам, которые не очень распространены.

Буквы на символах сварки

Когда вы начнете читать чертежи сварки, вы также найдете несколько букв на схемах.

В этих буквах указана важная информация, которую необходимо учитывать при выполнении сварных швов, например, длина и зазоры корней. Вот ссылка на использование для писем.

A: Угол зенковки
C: Чистовая отделка
Ф: Символ окончания
G: Шлифовка
L: Длина сварного шва
М: Чистовая обработка
N: Количество точечных или выступающих сварных швов
P: Шаг сварных швов (межцентровое расстояние)
R: Корневое отверстие; Глубина заполнения
S: Глубина подготовки; Размер Силы
T: Процесс спецификации

Вы увидите эти буквы вместе с символами сварки, если есть определенный сварной шов, который необходимо выполнить для завершения проекта.

Букву также можно найти на некоторых сварочных чертежах отдельно.

Размеры и углы

Углы и размеры символа сварки очень важны, поскольку они облегчают понимание схемы сварки.

Чертежи наполнены информацией и содержат много информации всего в нескольких строках для опытного пользователя. Их можно использовать для передачи информации о длине, ширине, глубине и раскрытии сварного шва.

Диаметр или ширина сварного шва обычно указывается слева от символа сварного шва и записывается в виде доли в дюймах.

Длина, также выраженная в дюймах, указана справа от символа сварки.

Символы сварки также указывают, должны ли сварные швы быть смещены с обеих сторон или зеркально отражать друг друга.

Сварные швы являются зеркальными, если они выполнены в точном месте листа на противоположных сторонах.

Считается, что они смещены друг к другу, если они не расположены в точно противоположном месте кадра.

Обозначение сварки также включает угол сварки, размеры его корневого отверстия или притупления.

Числа являются важной частью определения спецификации глубины и угла сварки. Они помогают уточнить, какая фаска требуется на основном металле, прежде чем можно будет успешно выполнить сварку выше или ниже опорной линии.

Размеры, указанные под контрольной линией, используются для соединения со стороны стрелки, а размеры, указанные над линией, относятся к соединению на противоположной стороне.

Если мы посмотрим на изображение выше, сварные швы идентифицируются для обеих сторон соединения.

В некоторых случаях для проекта может быть указан ряд отдельных сварных швов, которые следует использовать вместо одного длинного шва.

При работе с термочувствительными или тонкими металлами, которые могут быть повреждены при длительном и прочном сварном шве, это обычная практика.

Если вы прочтете приведенную ниже схему сварки, то увидите, что для проекта рекомендуется ряд 3-дюймовых прерывистых угловых сварных швов:

выполнить сварку в мастерской.

Флаг используется для обозначения того, что сварка должна выполняться в полевых условиях.

Общие символы и их значения

В схемах сварки используются десятки загадочных символов для идентификации сварного шва.

Эти символы помогают сварщику понять размер и другую информацию об отделке и обработке для проекта.

В этом разделе мы рассмотрим некоторые распространенные символы и их значение.

Полный набор символов для сварки можно найти в Американском национальном институте стандартов (ANSI).

Угловые сварные швы

Угловой сварной шов (произносится как «fill-it») обычно используется для выполнения соединений внахлестку под углом 90 градусов, тавровых и угловых соединений.

Как видно из символа, сварной шов имеет почти треугольную форму в поперечном сечении.

Однако форма не всегда представляет собой прямоугольный треугольник с углами 90 градусов, и сварной шов может иметь некоторые вариации.

Небольшое количество сварочного металла осаждается в углу соединения, образованного двумя элементами.

Проникает в материал каркаса и сплавляется с ним, образуя соединение.

Перпендикуляр треугольника всегда рисуется слева от символа, независимо от ориентации сварного шва.

Размер полки указан слева от символа сварки.

Если предполагается, что две стороны сварного шва имеют одинаковый размер, символ будет показывать только один размер.

Если сварной шов должен иметь стороны разного размера, то будут указаны оба размера.

На чертеже также показано, какая нога должна быть длиннее.

Сварные швы с разделкой кромок

Сварка с разделкой кромок обычно используется для создания соединений, соединяющих края двух разных металлических рам или листов.

Как видно из изображения выше, шов с разделкой кромок может быть выполнен различными способами.

Этот тип сварки также используется в тавровых соединениях, угловых соединениях или соединениях между изогнутыми и плоскими металлическими деталями.

Различие в сварке в основном зависит от геометрической формы деталей, которые должны быть соединены вместе, и от того, как они подготовлены по краям.

В процессе сварки соединяемый металл осаждается в канавке по мере того, как он проникает и сплавляется с основным металлом на различных листах, образуя соединение.

Сварной шов с разделкой кромок можно разделить на следующие категории.

Сварные швы с квадратной канавкой

Этот тип канавки формируется либо путем создания небольшого разделения металлических краев, либо путем плотного прилегания двух металлических рамок.

Диаметр пространства, созданного этим методом, если таковой имеется, показан на символе сварки.

Сварные швы с V-образными канавками

Он подобен квадратному сварному шву с той разницей, что края обеих металлических частей скошены с одной или обеих сторон для создания канавки.

Градус угла V присутствует на символе сварного шва, а также разделение в корне, где это необходимо.

В случае, если канавка создается путем разделения металла, толщина канавки может не полностью проникать в металлический лист.

Сварные швы со скошенными канавками

В этом типе сварки кромка на одной стороне соединения скошена, а другая кромка остается квадратной для создания канавки со скошенной кромкой.

Перпендикулярная линия символа фаски всегда рисуется с левой стороны, независимо от того, в каком направлении ориентирован сварной шов.

Стрелка указывает на металлическое соединение, с которого необходимо снять фаску. Значение направления подчеркивается разрывом линии стрелки.

U-образные сварные швы

Этот сварной шов формируется путем вогнутой обработки краев обеих металлических частей. Соединяясь вместе, они образуют U-образную канавку.

Глубина обработки этой кромки, разделение в основании и эффективная горловина показаны с использованием того же метода, что и для V-образной канавки.

Сварные швы с J-образной канавкой

J-образная канавка образуется путем вогнутой обработки одного куска металла и оставления другого в виде квадрата.

Это делается в процессе, который подобен формированию соединения с коническими канавками.

Слева проведена перпендикулярная линия, а стрелка указывает на металл, обработанный вогнутой кромкой.

Глубина обработки краев, разделение корней и эффективная щель описаны ниже.

Сварка с развальцовкой

Этот тип сварки используется для соединения двух или более закругленных деталей. Идеальная глубина сварного шва указана слева от символа, а глубина сварного шва указана в скобках.

Сварные швы с прорезями

Сварные швы с прорезями и сварные швы используются для соединения рам и металлических листов, которые перекрывают друг друга. Обычно обе части имеют отверстия для их соединения.

Металлические листы с заглушками имеют круглые отверстия, а продолговатые отверстия встроены в листы с прорезями.

Металл сварного шва откладывается внутри отверстий по мере того, как он проникает и сплавляется с основным металлом двух листов, образуя соединение.

Для сварки электрозаклепками диаметр каждой пробки указан слева от символа. Шаг штекеров указан справа.

В сварных швах с прорезями ширина используется для каждой прорези, которая указана слева от символа, а длина и шаг показаны справа от символа. Подробный чертеж указан рядом с хвостом.

Общее количество заглушек или пазов для сварки указано под символом сварки в скобках. Сторона со стрелкой и другая сторона обозначают, какая часть содержит отверстие (я).

В случае, когда нет необходимости полностью заполнять отверстие сварочным металлом, глубина его заполнения указывается внутри символа сварного шва.

Собираем все вместе

На некоторых схемах сварки, показанных выше, металлы представлены в виде двух соединяющихся блоков.

Это сделано для того, чтобы было легче понять, как должен выполняться сварной шов. Обычно это не относится к фактическому чертежу сварки.

Реальная схема сварки выглядит примерно так.

В некоторых чертежах сварки вы также увидите обрыв опорных линий.

Указывает на необходимость подготовки соединения перед сваркой деталей.

Конструкция разрыва также представляет собой вид подготовки, которую необходимо выполнить для сварки.

Если вы только начинаете работать со схемами сварки, вам может быть трудно читать и понимать, как работают схемы.

Иногда рисунки слишком сложны и запутаны даже для экспертов. Требуется время и терпение, чтобы научиться их читать.

Как только вы овладеете искусством чтения чертежей, вам станет легче, и вы сможете без проблем создавать красивые и сложные проекты.

Чертеж и интерпретация символов сварки – сварка

Термины и определения
A. Чертеж — Письменное сообщение, переданное от чертежника рабочему, содержащее техническую информацию.
B. Размеры — процесс изображения размеров различных объектов.
C. Виды — рисунок, иллюстрирующий часть объекта, которую можно было бы увидеть, стоя прямо перед ним.
D. Ортографическая проекция. Метод иллюстрации нескольких видов объекта.
E. Графический вид — Иллюстрация, показывающая три или более сторон объекта.
F. Измерение размера — Тип измерения, указывающий, насколько велик или мал объект.
G. Измерение местоположения — тип измерения, определяющего местоположение элемента на объекте.

Типы сварных соединений
Сварное соединение — это термин, используемый для описания места соединения двух или более металлических частей. Для получения качественного сварного шва и обеспечения наиболее экономичного использования присадочного металла необходимо учитывать конструкцию соединения при любом типе сварки. Это будет зависеть от нескольких факторов, в том числе:

Тип материала
Толщина
Местоположение
Требуемая прочность
И т. д.

Коды прочности и требуемой конструкции шва Для правильной конструкции соединения потребуется наплавка сварного шва максимально возможного качества при минимально возможных затратах. Выбранная конструкция соединения, конечно же, будет диктовать, какой тип сварного шва должен быть выполнен.

Символы сварки
Символы сварки определены Американским обществом сварщиков в Стандартных символах ANSI/AWS A2.4 для сварки, пайки и неразрушающего контроля. На этот стандарт следует ссылаться во всей технической документации для обеспечения качества и согласованности при изготовлении сварных конструкций. Многие компании неправильно используют обозначения сварки и не ссылаются на этот стандарт. Это вызывает путаницу и может привести к серьезным проблемам с качеством.
Поскольку символы сварки имеют элемент интерпретации, стандарт AWS очень тщательный и полный, помогая определить предполагаемый сварной шов, который подразумевается символами. Этот раздел предназначен для того, чтобы подчеркнуть важность использования стандарта AWS при использовании символов сварки. Таблица символов сварки, рис. 62, помогает идентифицировать символы сварки. Отличный ресурс для изучения символов сварки можно приобрести в The Hobart Institute of Welding Technology: Symbols for Welding.

Этот запрограммированный курс для самостоятельного изучения предоставляет студентам простой, но полный метод изучения и понимания сварочных символов.

Чтение отпечатков
Первоначально отпечатки назывались чертежами, потому что процесс их изготовления. Распечатка или набор планов — это необходимая информация для выполнения задания. Эти рисунки — инструменты, и если картинка стоит тысячи слов, то Рабочий рисунок должен стоить миллионы! Только подумайте, сколько слов потребуется, чтобы рассказать кому-нибудь, как построить внедорожник, мост или что-то столь же простое, как полка?

Информация, найденная на чертеже
A. Описание
B. Дата
C. Объект
D. Компания
E. Масштаб
F. Последнее изменение
G. Размер объекта
H. Пример

Задание: Опишите свой Lego.
10 возможных очков.

опишите_ваш_лего. 10 баллов

Загрузить файл

Живописные наброски или рисунки выглядят как «Картины», потому что они передают ощущение перспективы и реалистичности рассматриваемого объекта. Чертежи должны содержать достаточно информации, чтобы помочь сварщику выполнить сварку. Стеклянный ящик показывает объект внутри с ортогональными проекциями (мультиракурс), каждый из мультиракурсных рисунков отображается в двух измерениях. Они показывают все детали, необходимые для понимания основной формы и расположения других компонентов.

Основные виды графического рисунка: спереди, сверху, сбоку (справа)

Основные элементы чертежа
A. Линии — придают форму и размеры объекту
B. Размеры — придают размер и расположение различных сегменты строящихся объектов
C. Примечания. Укажите детали конструкции, не показанные линиями
Размеры, которые следует искать на чертеже
A.
