ленточных пил до 500 долларов | Древесина

N кое-что лучше ленточной пилы для быстрой резки кривых, а также для продольной и поперечной резки и распиловки заготовки на более удобные детали. На этих машинах используется тонкое стальное лезвие с непрерывной петлей, что делает возможными разрезы, которые нелегко (или даже безопасно) выполнить на настольной пиле.

Для согласованности наших испытаний мы использовали новые лезвия Carter Products AccuRight на каждой машине.


В поисках лучшей ленточной пилы начального уровня мы протестировали семь машин в лоб: две с 14-дюймовыми колесами и пять с колесами диаметром 9–10 дюймов. Вот что мы нашли.


Терминология ленточной пилы


Распиловка: Распиливание доски по краю на более тонкие куски.
 Отклонение: Когда лезвие с недостаточным натяжением изгибается или слегка отклоняется влево или вправо во время резки. Чем больше расстояние между верхней и нижней направляющими лезвия, тем больше вероятность прогиба.

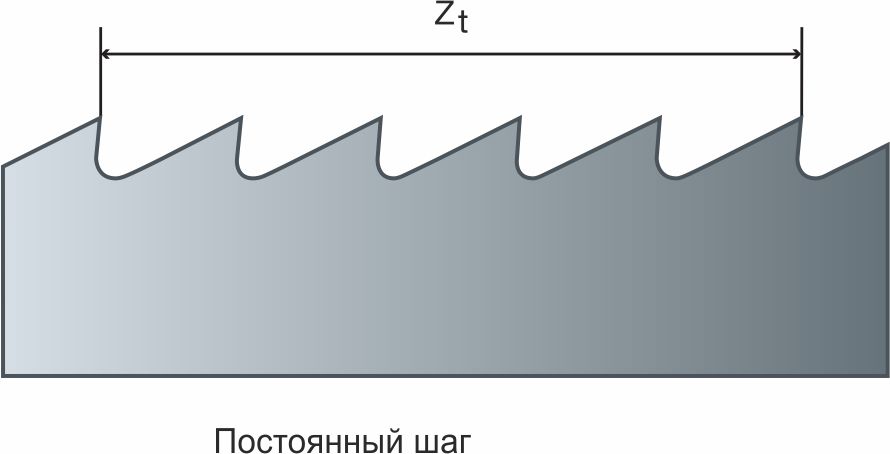

 Смещение происходит, когда лезвие режет под углом, не параллельным направляющей планке. Кроме того, лезвие, которое теряет часть или все чередующиеся зубья из стороны в сторону, будет иметь тенденцию к дрейфу. Смещение лезвия наиболее заметно при перепиливании.

Низкая цена не обязательно означает малую мощность

Очевидно, что вы можете приобрести более мощные ленточнопильные станки по более высокой цене, но большинство из семи протестированных нами пил удивили нас тем, насколько хорошо они справляются с распилом твердой древесины. Мы разорвали и вырезали 1 ¹ ⁄ ₂ “- толстые доски из красного дуба и распиленные доски из красного дуба, размер которых соответствует максимальной производительности каждой пилы, подача древесины настолько агрессивна, с какой может справиться каждая машина. (См. таблицу ленточных пил.)

Craftsman BAS350 и Porter- Cable PCB330BS — 14-дюймовые модели с двигателями мощностью 1 и 1 ¹ ⁄ ₂ л.с. соответственно — оказались самыми мощными, как и следовало ожидать. И 10-дюймовые пилы (Rikon 10-305 и Jet JWB-10) показали почти такие же результаты. Только 9-дюймовый Craftsman BAS230, оснащенный0086 1 ⁄ ₄ Двигатель мощностью 4 000 л.с. с трудом справляется с резанием материалов толще ³ ⁄ ₄ “. Итог: шесть из семи должны служить вам достаточно хорошо для каждого разреза, который вы ожидаете сделать.

Сделайте управление пильным диском главным приоритетом

Для достижения максимальной производительности ленточной пилы необходимо обеспечить три аспекта управления лезвием: натяжение, отслеживание и направление. шкала Чтобы установить отвал на колеса, необходимо сначала немного опустить верхнее колесо. Затем, установив лезвие, поднимите колесо, чтобы усилить натяжение лезвия. Недостаточное натяжение приводит к отклонению лезвия во время резки.

Посмотрите видеоролики, показывающие, как натянуть ленточнопильное полотно, используя метод отклонения или метод флаттера.


Каждая из протестированных машин имеет встроенную шкалу натяжения (с маркировкой в ​​зависимости от ширины лезвия), но все они оказались ненадежными. (Некоторые машины были недостаточно натянуты, а другие чрезмерно натянуты, но ни один из них не был достаточно последовательным, чтобы мы могли просто перекалибровать весы.) Вместо этого, вот как натянуть пилы, как мы это сделали. Когда направляющие лезвия отведены назад, а узел верхней направляющей полностью поднят, надавите на лезвие вбок с умеренным давлением большого пальца, добавляя натяжение до тех пор, пока оно не прогнется не более чем на 9 градусов.0086 1 ⁄ ₈ “.

Ни одна пила не вызывала серьезных проблем с натяжением, и нам нравятся быстросъемные рычаги натяжения на Grizzly G0803, Jet и Ryobi BS904G. Эта функция позволяет менять лезвия без потери предыдущего натяжения.

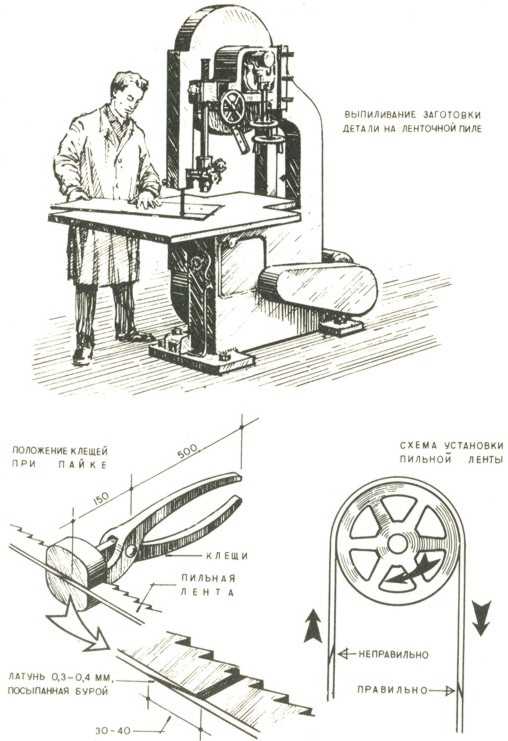

■ Отслеживание: предотвращает смещение диска Отслеживание относится к положению диска спереди назад, на резиновые шины колеса. Вы можете отрегулировать это, слегка наклонив верхнее колесо. Слишком далеко вперед или назад, и диск будет иметь тенденцию смещаться влево или вправо во время резки. Требуется немного проб и ошибок, чтобы найти золотую середину— не обязательно в мертвой точке, но как только вы это сделаете, вам не нужно будет снова настраивать отслеживание, пока вы не замените лезвия. 14-дюймовые пилы Craftsman и Porter-Cable с более широкими колесами легче отрегулировать для отслеживания, но ни одна из пил не была плохой. .

■ Направляющие лезвия: Держите их затянутыми. Вот где мы обнаружили самые большие различия между пилами. Каждая машина имеет верхний и нижний направляющие узлы, состоящие из боковых направляющих, контролирующих скручивание, и упорного подшипника, ограничивающего движение назад. Все три настраиваются независимо. Каждый раз, когда вы переходите на лезвие другой ширины, вам необходимо отодвигать направляющие и упорные подшипники от лезвия примерно на толщину листа бумаги.

На тестовых машинах есть три типа боковых направляющих, как показано на рисунке ниже . Шесть из семи пил имеют упорные подшипники, которые движутся на одной линии с лезвием, что мы предпочитаем, поэтому лезвие упирается во внешнее кольцо подшипника, когда вы режете. В Porter-Cable используется боковой подшипник. По нашему опыту, этот подшипник не так эффективно поворачивается.

Три типа направляющих для правильной работы лезвий


Боковые направляющие в виде штифтов, показанные здесь на Craftsman BAS230, имеют небольшую поверхность контакта с лезвием и могут быть трудны для точной установки.


Боковые направляющие блочного типа, показанные здесь на Porter-Cable, имеют широкую поверхность для поддержки лезвия, но из-за трения они нагреваются. Упорный подшипник расположен сбоку от лезвия.

103270611. jpg

Боковые направляющие на шарикоподшипниках, показанные здесь на Rikon, вращаются вместе с лезвиями, обеспечивая надежную поддержку и сохраняя при этом прохладу.

Дополнительные факторы для рассмотрения

■ Таблица. Как правило, чем больше стол, тем лучше поддерживается заготовка, что имеет решающее значение при выполнении детализированных резов. Как и следовало ожидать, у больших пил самые большие столы. 10-дюймовые и 14-дюймовые пилы имеют чугунные столы, которые увеличивают массу для гашения вибрации.

8962 проблема.jpg

Чугунный стол Porter-Cable с двумя цапфами плавно наклоняется и надежно фиксируется, никогда не теряя прямоугольности по отношению к лезвию. Все остальные машины имеют столы с одной цапфой.

Все столы наклоняются на 45° вправо ( выше ), и все, кроме 9-дюймового Craftsman, имеют стопорный болт для быстрого возврата стола на 90° к отвалу. Модели Grizzly и Ryobi имеют реечную передачу. регуляторы, облегчающие наклон и повышающие его надежность.0005

■ Параллельный упор. Только три пилы (Grizzly, Jet и Rikon) поставляются с ограждением, что упрощает распиловку и распиловку заготовки без необходимости создавать собственное ограждение из обрезков древесины. Тем не менее, ни один из заборов не показал себя хорошо.

■ Сбор пыли. Эти пилы производят много опилок, которые необходимо удалять из машины, чтобы поддерживать чистоту направляющих полотна и шин (максимально улучшая направление и сцепление) и сводя к минимуму количество переносимой по воздуху пыли. 14-дюймовые Craftsman, Jet, Rikon и Ryobi обеспечили лучший сбор пыли. (Мы подключили машины с 2 ¹ ⁄ ₂ “или порты меньшего размера к большому магазинному пылесосу. С Jet и 14” Craftsman, которые имеют порты 2 ¹ ⁄ ₂ “и 4”, мы тестировали с магазинным пылесосом и 1 ¹ ⁄ ₂ Пылеуловитель HP [отдельно], используя тройник для соединения двух портов. )

■ Линия прямой видимости. Очень важно иметь хорошую видимость лезвия, особенно когда вы режете близко к линии или изогнутому рисунку. Направляющие в сборе на всех моделях, кроме Jet и 14-дюймового Craftsman, показали себя хорошо (см. фото 9).0171 ниже .)


Защитный кожух реактивного лезвия опускается так далеко, что ухудшает обзор до точки реза.

Победители в трех ценовых диапазонах

Мы протестировали все семь пил вместе, но для справедливости разделили их в этом обзоре на два класса, учитывая мощность, производительность резки и разницу в цене между машинами.

Craftsman BAS350 (470 долларов США) получает награду Top Tool в категории 14-дюймовых пил. Она показала самые высокие оценки во всех тестах, кроме одного, и стоит более высокой цены, чтобы получить большую производительность и мощность.

Rikon 10-305 побеждает в категории «Лучший инструмент» в категории 9–10 дюймов. Эта пила, продаваемая по цене 300 долларов США, работает плавно и мощно, с отличной регулировкой лезвия и чугунным столом.

Если бы у нас был ограниченный бюджет, мы бы взяли Grizzly G0803 за $200. Это наша лучшая цена в целом. и самые простые в использовании направляющие полотна, а также простая регулировка полотна, эта пила показала хорошие результаты практически во всех испытаниях.0066 ▲Вы можете распиливать до 8 дюймов и использовать до ³ ⁄ ₄ лезвий, обе вершины в группе.
 ▲Большой лепестковый выключатель позволяет легко отключить пилу в экстренной ситуации.
▲ Его чугунный стол является самым большим среди тестовой группы. И это единственная модель с ³ ⁄ ₈ × ³ ⁄ ₄ дюймовыми угловыми пазами, позволяющими использовать стандартные аксессуары послепродажного обслуживания. Система натяжения проще в использовании, чем любая из других протестированных моделей.

Нижние точки
▼ Кожух диска ухудшает видимость в месте реза.
▼ Нельзя использовать полотно ¹ ⁄ ₈ “, идеальное полотно для сложной криволинейной резки.

Rikon 10-305, 300 долл. .com


High Points
▲ Демонстрирует достаточную мощность при всех резах, даже при перепиливании 4 ⁵ ⁄ ₈ “красный дуб.
▲  Легко настраиваемые направляющие на шарикоподшипниках и система натяжения контролируют отклонение и снос отвала.
▲  Большой чугунный стол обеспечивает большую поддержку заготовки, не препятствуя доступу к нижним направляющим диска.
▲  Пылеотвод 2 ¹ ⁄ ₂ “, размер которого соответствует стандартному промышленному пылесосу, обеспечивает превосходный сбор пыли.
▲ Поставляется с пятилетней гарантией. Параллельное ограждение работало достойно, хотя мы обнаружили, что его ручка неудобна в использовании. 0005

800-523-4777, grizzly.com
High Points
▲ Эта настольная пила продемонстрировала достаточную мощность для повторного распила 3 ​​ ⁵ ⁄ ₈ “красного дуба с разумной скоростью 60 ” при подаче в болото. Легко устанавливаемые направляющие на шарикоподшипниках и система натяжения контролируют отклонение и смещение лезвия Быстрозажимной рычаг позволяет легко менять лезвия и снимать натяжение, когда они не используются
▲ Металлические дверцы и петли, а также стильные дверные защелки, придающие этой пиле ощущение сверхмощности.0066 ▲Входящий в комплект параллельный упор работал нормально.
▲ Ручка наверху облегчает подъем и снятие пилы с рабочего стола.
▲ Поставляется со светодиодным рабочим фонарем на гибкой шее.

Нижние точки
▼ Пылезащитный порт диаметром 2 дюйма требует адаптера для подключения к обычному 2 ¹ ⁄ ₂ “шлангу промышленного пылесоса. После модификации сбор пыли был удовлетворительным; решетка в пылесборнике забита мусором.

Porter-Cable PCB330BS, 400 долларов США


888-848-5175, portercable.com
High Points
 ▲ Единственная испытанная модель с двумя цапфами стола. Регулировка стола выполняется плавно и легко, несмотря на отсутствие реечного регулятора.
▲  Большой шкаф под пилой обеспечивает много места для хранения лезвий и принадлежностей.
▲  Поставляется с трехлетней гарантией.

Нижние точки
▼ Только с портом 2 ¹ ⁄ ₂ ” под столом сбор пыли был недостаточным.
▼  Для этой пилы возникали проблемы с отклонением и смещением диска, особенно при пилении с направляющим узлом на полной высоте.
▼  Это единственная протестированная пила без реечного регулятора направляющей полотна в сборе, что является нашим предпочтительным методом.
▼  Прорезь для лезвия в столе выходит справа от лезвия, что затрудняет замену лезвия.

Дополнительные баллы
■  Стальные направляющие лезвия работают достаточно хорошо, но задняя часть лезвия упирается в боковую поверхность упорных подшипников, а не в
наружное кольцо.
■ Стол поставляется с предварительно просверленными отверстиями для направляющей направляющей, но дополнительный комплект направляющей планки (№ X4CT) стоит 50 долларов (можно получить по телефону 888-609-9779).
■ Щетка для очистки нижней части колеса/шины крепится к тонкому хрупкому металлическому предмету, который может сломаться.

Craftsman BAS230, $130


sears.com/craftsman
High Points
 ▲ Хорошая линия обзора при резке.
▲ Смена лезвия, натяжение и отслеживание оказались достаточно простыми.

Низкие точки
▼  Благодаря наименее мощному двигателю в группе эта пила несколько раз увязала в тестах. Он работал лучше всего при резке заготовки ³ ⁄ ₄ “или тоньше.
▼   Отклонение и дрейф лезвия, наихудшие в тестовой группе, обычно приводили к неточным резам. отрегулируйте точно.
▼   Пылезащитный порт диаметром 2 дюйма требует адаптера для подключения к общей 2 ¹ ⁄ ₂ “Машинный вакуумный шланг. После модификации сбор пыли был удовлетворительным; решетка в пылесборнике забита мусором.
▼   Мы обнаружили, что небольшой тумблерный выключатель питания сложно найти и выключить в экстренной ситуации.

Дополнительные баллы
 ■ Несмотря на то, что у нас не было никаких проблем во время испытаний, мы беспокоимся о долговечности многих пластиковых деталей, таких как защита лезвия, дверные петли и защелки.

800-274-6848, jettools.com
High Points
▲  Мощность выше средней для своего размера.
▲ Стальной удлинитель справа от чугунного стола обеспечивает дополнительную опору на 6 дюймов при полном выдвижении.
▲ Боковые направляющие на шарикоподшипниках удерживают лезвие точно по цели при вырезании кривых.
▲ Входящий в комплект параллельный упор работает хорошо,
▲ Быстросъемный рычаг позволяет легко снимать лезвия и снимать натяжение, когда они не используются.
▲  С двумя пылесборниками сбор пыли был превосходным.

Нижние точки
▼  Мы обнаружили, что к нижним боковым направляющим трудно получить доступ и отрегулировать их, не наклоняя и не снимая (нелегко) стол.
▼ Отслеживание лезвий оказывается привередливым.
▼  Кожух лезвия ухудшает видимость линии разреза.
▼  Острые кромки угловой прорези стола и прорези для лезвия необходимо подпилить.

Дополнительные баллы
 ■  Он поставляется с фонариком на гибкой шее, но он слишком слаб, чтобы быть эффективным.

Ryobi BS904G, $130

103270607. jpg

800-525-2579, ryobitools.com
Высокие баллы
Мы были приятно удивлены его мощностью.
▲ Быстросъемный рычаг позволяет легко менять лезвия и снимать напряжение, когда они не используются.

Нижние точки
▼ Боковые направляющие в виде штифтов с маленькими винтами с шестигранной головкой трудно было точно отрегулировать.
▼ У этой машины отсутствует щетка на нижнем колесе в сборе, чтобы очистить шину от мусора, что может уменьшить сцепление лезвия и срок службы шины.
▼ Мы обнаружили, что маленький тумблерный выключатель питания трудно найти и выключить в экстренной ситуации.

Другие баллы
■   Пылеулавливание оказалось отличным через порт 2 ¹ ⁄ ₂ “, но решетка, встроенная в порт, часто засорялась мусором. правда, но их было не так легко отрегулировать, как шарикоподшипниковые направляющие на других пилах.
 ■  Хотя у нас не было проблем во время тестирования, мы беспокоимся о долговечности многих пластиковых деталей, таких как кожух диска, дверные петли и защелки.
