3-х и 4-х кулачковый токарный патрон. В чем разница?
3-х кулачковый токарный патрон и 4-х кулачковый токарный патрон являются наиболее часто используемым крепежом в токарных станках.
Эти патроны обеспечивают стабильный зажим для обеспечения высокой точности и чистоты поверхности в процессе обработки.
Оба эти патрона используются либо для удержания режущего инструмента, либо для зажима заготовок при осесимметричных операциях обработки.
Итак, что именно отличает их друг от друга и какой из них вы должны использовать для поставленных задач?
В этой статье сравниваются 3-кулачковые и 4-кулачковые патроны на основе их функций и возможностей, чтобы помочь вам определить, какой из них лучше всего подходит для вас.
Разница между 3-кулачковым и 4-кулачковым патроном
Разница между 3-кулачковыми и 4-кулачковыми патронами заключается в количестве кулачков, формах заготовок, которые они могут удерживать, и их точности. В то время как 4-х кулачковые патроны обеспечивают более высокую точность и большую гибкость для удерживания различных форм, таких как цилиндры и восьмиугольники, 3-х кулачковые патроны самоцентрируются и их легче настроить.
| Параметры | 3-кулачковый патрон | 4-кулачковый патрон |
|---|---|---|
| Количество кулачков | 3 | 4 |
| Формы заготовки | Цилиндр и шестигранник | Цилиндр, квадрат, прямоугольник и восьмиугольник |
| Настройка работы | Легкая | Сложная |
| Самоцентрирующийся | Доступно (широко используется) | В наличии (используется редко) |
| Точность и воспроизводимость | Сравнительно низкая | Высокая |
Разница в количестве кулачков

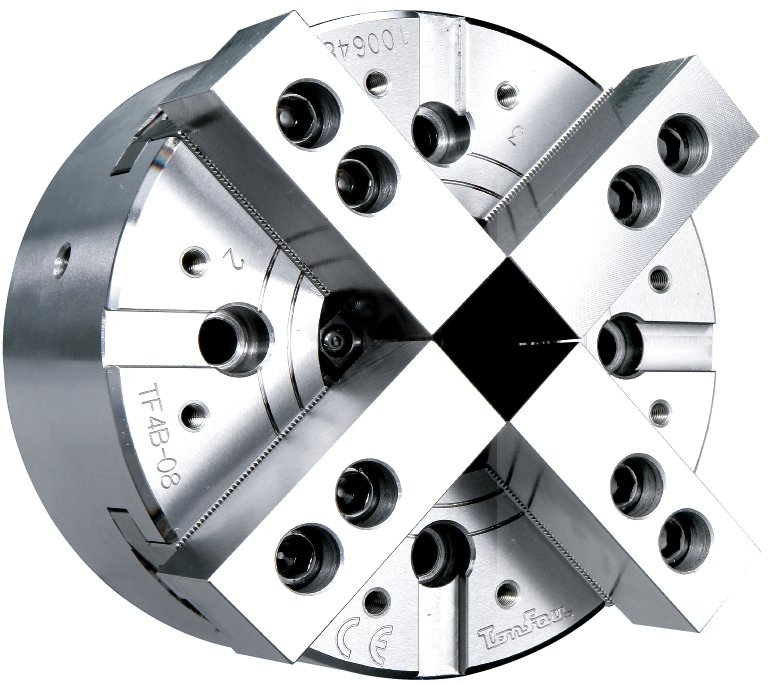

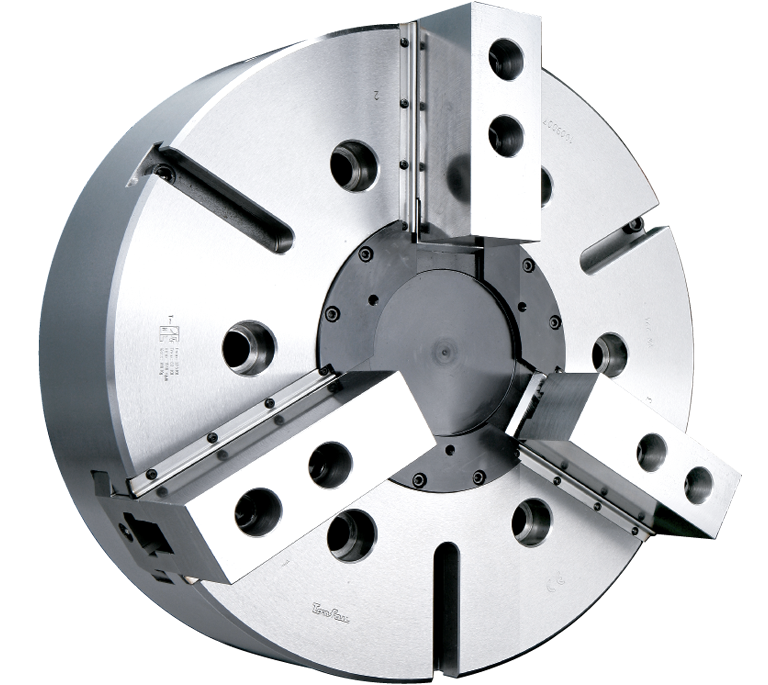

Количество кулачков в 3-кулачковом (слева) и 4-кулачковом (справа) патронеОсновное различие между 3-кулачковым патроном и 4-кулачковым патроном заключается в количестве кулачков, которые они обеспечивают для зажима объекта.
По мере увеличения количества кулачков в патроне сила захвата объекта также увеличивается, что позволяет выполнять сложные операции механической обработки, такие как глубокая резка.
Патроны обычно используются в токарных и сверлильных станках для удержания заготовки или режущего инструмента.
Возможны различия в формах заготовок
3-х кулачковый патрон круглой и шестигранной формыВ зависимости от конфигурации кулачков можно монтировать инструменты или заготовки различной формы.
На 3-кулачковый патрон можно монтировать предметы цилиндрической или шестигранной формы.
В случае 4-х кулачкового патрона вы можете устанавливать цилиндрические, квадратные, прямоугольные и восьмиугольные предметы.
4-х кулачковый патрон квадратной и восьмиугольной формыВы также можете использовать 3-кулачковые и 4-кулачковые патроны для зажима заготовок с другой геометрией, но формы, упомянутые выше, подходят лучше всего, так как их можно зажимать с равномерным распределением усилия.
Разница в настройке работы
Настройка рабочих мест на 4-х кулачковом патроне намного сложнее, чем на 3-х кулачковом. Особенно если это кулачковый патрон, что увеличивает рабочий цикл.
Интересно, что 4-кулачковые патроны позволяют удерживать тяжелые заготовки и гораздо более универсальны. Также, если вы хотите сократить рабочий цикл, вы можете использовать самоцентрирующийся 4-х кулачковый патрон.
Самоцентровка
Большинство трехкулачковых патронов самоцентрирующиеся и не требуют индивидуальной регулировки кулачков. Поворот шестерни приведет к одновременному движению всех трех губок.
Но в случае большинства 4-кулачковых патронов каждый кулачок необходимо регулировать отдельно, что позволяет независимым от кулачков патронам быть более точными, чем самоцентрирующиеся патроны.
Кроме того, вы можете выполнять эксцентриковые работы только на независимом патроне, таком как 4-кулачковый патрон.
Разница в точности и воспроизводимости
Самоцентрирующиеся патроны склонны к биению при центрировании заготовки и, следовательно, обеспечивают быстрое время цикла за счет повторяемости.
Вы можете решить эту проблему, обрабатывая деталь за один установ, не снимая ее с патрона, что обычно невозможно для большинства операций обработки.
В таких ситуациях лучшим выбором будет независимый от кулачков 4-кулачковый патрон. Он может максимизировать точность и воспроизводимость вашей работы за счет индивидуальной регулировки каждой губки.
Что общего между 3-х кулачковыми и 4-х кулачковыми патронами?
Монтаж
Вы можете установить 3-х и 4-х кулачковые патроны на разные вершины шпинделя. Некоторые из них могут быть подключены непосредственно к шпинделю, в то время как для других может потребоваться переходная пластина.
Например, для патронов с плоской задней частью и радиально регулируемых монтажных патронов требуется переходная пластина для соединения со шпинделем.
Однако опорная пластина не входит в комплект патрона, и вам придется отдельно приобрести опорную пластину, подходящую для шпинделя вашего станка.
При покупке опорной пластины важно, чтобы диаметр опорной пластины и отверстия в патроне совпадали.
Как правило, рекомендуется выбирать опорную пластину с диаметром на 0,025 мм меньше, чем отверстие в патроне, так как это позволяет регулировать возможные биения.
Помимо кулачковых патронов, вы также можете использовать фрезерные патроны для крепления режущего инструмента при фрезерных операциях.
Твердость кулачков
Кулачковые патроны могут иметь мягкие или твердые кулачки. Мягкие изготовлены из мягких металлов, таких как алюминий, а твердые губки изготовлены из твердых металлов, таких как сталь.
Вы можете использовать твердые губки при работе с жесткими материалами, имеющими шероховатую поверхность. Они также будут иметь зубчатые края для плотного захвата материалов.
Поскольку мягкие губки изготавливаются из мягких металлов, их можно легко изменить в соответствии с работой.
Эти губки являются лучшим вариантом для захвата материалов с гладкой поверхностью.
Максимальное число оборотов в минуту
Кулачковые патроны имеют безопасный рабочий предел оборотов. Это зависит от производителя и конфигурации патрона.
Станок, который вы используете, может быть токарным станком по дереву или по металлу, дрелью или фрезер. Вы должны выбрать патрон, который может безопасно работать при максимальных оборотах шпинделя.
Производители указывают максимальное число оборотов в минуту, которое может поддерживать патрон, в спецификации продукта.

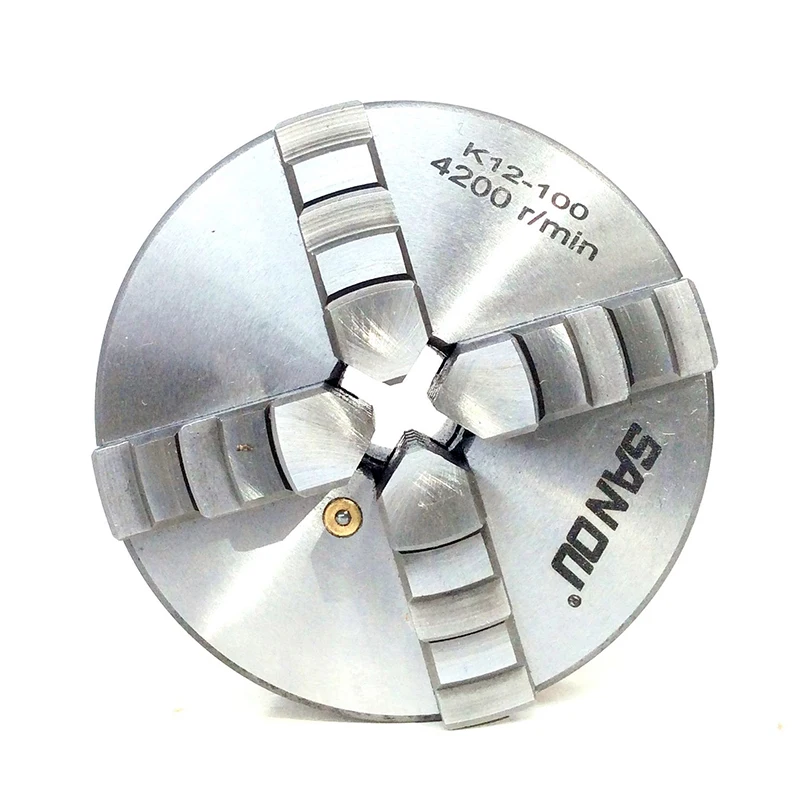

Например, показанный ниже 4-х кулачковый токарный патрон от Bison имеет максимальный предел безопасности около 2000 об/мин.
Скриншот четырехкулачкового патрона Bison, указанный на странице продаж.ID и OD кулачки
Будь то 3-кулачковый или 4-кулачковый токарный патрон, они могут иметь конфигурации ID (внутренний диаметр) или OD (внешний диаметр).
Губки, прикрепленные к патрону, определяют, можно ли его использовать для удержания внутреннего или наружного диаметра.
В то время как некоторые губки являются реверсивными и могут быть переориентированы для выполнения обеих операций, другие предназначены только для одной цели.
Пример реверсивного 3-х кулачкового патронаБольшинство патронов поставляются с двумя отдельными наборами кулачков, один для внутреннего диаметра, а другой для наружного диаметра.
Машинное управление и ручная регулировка кулачков
Кулачковые патроны доступны с различными рабочими конфигурациями. На макроуровне их можно разделить на ручные и механические патроны.
Как видно из названия, ручные патроны управляются вручную путем перемещения их механических частей.
Однако эти патроны гораздо более универсальны и могут быть адаптированы для любой работы. Например, независимые от кулачков патроны.
Губки механических патронов управляются машиной с помощью сжатого воздуха, электричества или гидравлики.
Эти патроны используются в станках с интенсивным производством для более быстрой обработки.
Последние мысли
Основное различие между 4-кулачковыми и 3-кулачковыми патронами заключается в количестве кулачков, предназначенных для зажима заготовки.
Эта дополнительная губка приводит к различным существенным различиям в их режиме работы, возможностях, гибкости и процессе выравнивания.
Выравнивание 4-х кулачкового патрона требует больше времени, чем 3-х кулачкового патрона, но они обеспечивают большую гибкость и большую силу зажима, что делает их идеальными для тяжелых операций обработки.
Патрон с 3 кулачками идеально подходит для операций, связанных с обработкой цилиндрических или шестигранных заготовок с коротким временем цикла.
В то время как 4-кулачковый патрон идеально подходит для операций, требующих дополнительной возможности обработки заготовок неправильной формы.
При покупке патрона, помимо количества кулачков, важно учитывать различные другие характеристики, такие как рабочий механизм, конфигурация крепления, максимальное поддерживаемое число оборотов, диаметр зажима и качество металла.
Часто задаваемые вопросы (FAQ)
Как лучше? 3-кулачковый или 4-кулачковый токарный патрон?
И 3-кулачковый, и 4-кулачковый патрон имеют свои преимущества. Если вы ищете быстрое крепление и более быстрые рабочие циклы, 3-кулачковый патрон будет вашим лучшим выбором. Но если вы хотите обрабатывать детали неправильной формы с большей точностью, лучшим вариантом будет 4-х кулачковый патрон.
Что такое прокруточный токарный патрон?
Спиральный патрон — это просто другое название самоцентрирующегося патрона, что означает, что этот патрон может центрировать все свои кулачки одновременно.
Как лучше? кулачковый патрон или цанговый патрон?
Как кулачковые, так и цанговые патроны имеют свои преимущества.
Цанговые патроны являются лучшим вариантом для удержания заготовок диаметром 2,5 дюйма или меньше, в то время как кулачковые патроны могут удерживать заготовки большего размера. Кроме того, кулачковые патроны являются лучшим вариантом, если вы хотите сократить рабочие циклы, поскольку они имеют меньшее время переналадки, чем цанговые патроны.
Что такое 4-х кулачковый патрон? | CNC-Maniac
Кулачковые патроны — это рабочие или удерживающие инструменты устройства, которые прикладывают радиальное зажимное усилие для удержания предметов. Они помогают удерживать и вращать заготовки в устойчивом положении, чтобы станок мог эффективно работать с заготовкой. 4-х кулачковый патрон представляет собой тип патрона с четырьмя отдельными кулачками, расположенными на равном расстоянии друг от друга.
Они могут удерживать круглые, квадратные, прямоугольные или восьмиугольные заготовки. Четырехкулачковые патроны обычно используются на токарных станках для поворота заготовки во время обработки.
Что такое 4-х кулачковый патрон?
Различные типы патроновПатрон — это устройство, которое радиально удерживает инструменты или заготовки, в основном используется в токарных и сверлильных станках.
В зависимости от техники захвата, существуют различные типы патронов, такие как магнитные патроны, фрезерные патроны, кулачковые патроны и т. д.
Что такое кулачковый патрон?
Кулачковый патронКулачковый патрон — это зажимное устройство, которое удерживает предметы своими кулачками. В зависимости от конфигурации шпинделя станка к нему можно прикрепить различные типы кулачковых патронов, например, 3 -х кулачковый и 4-х кулачковый патрон.
Основное различие между 3-х кулачковыми и 4-х кулачковыми патронами заключается в количестве кулачков, которые они обеспечивают для удержания заготовки.
Доступно множество различных вариантов монтажа. Некоторые требуют установки на станке специальных адаптеров, другие подключаются непосредственно к шпинделю.
Кроме того, губки могут иметь различную конфигурацию с точки зрения захвата, твердости, типа внутреннего/наружного диаметра и т. д.
В случае твердости губок, мягкие и твердые губки являются двумя доступными вариантами, которые различаются по типу материала, используемого для изготовления губок.
Вы можете использовать твердые губки из твердых металлов для удержания прочных материалов с шероховатой поверхностью.
С другой стороны, мягкие губки изготавливаются из более мягких металлов, таких как алюминий, и используются для зажима материалов с гладкой поверхностью.
Как работает 4-х кулачковый патрон?

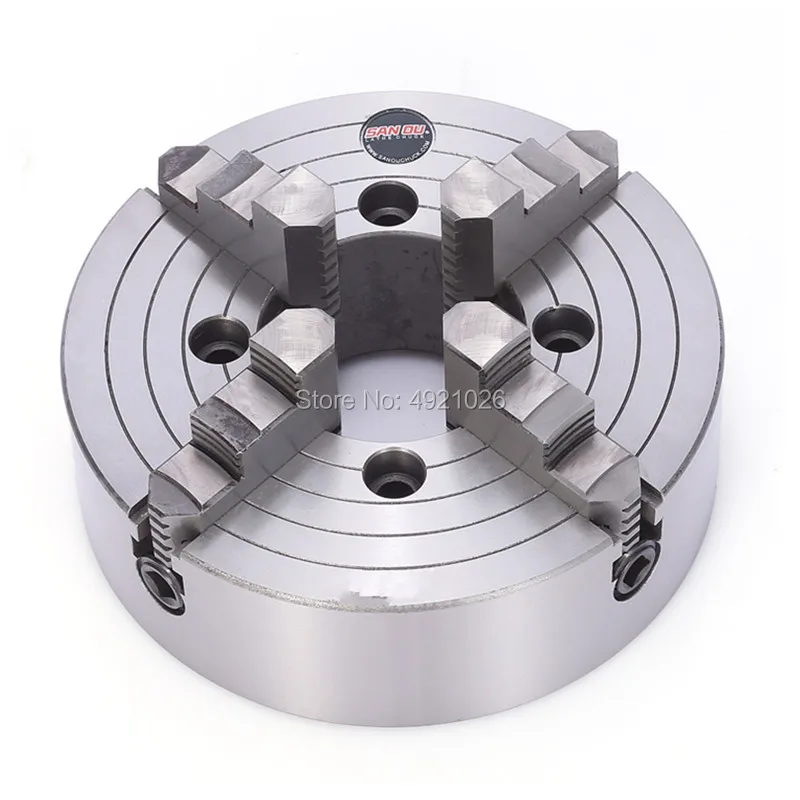

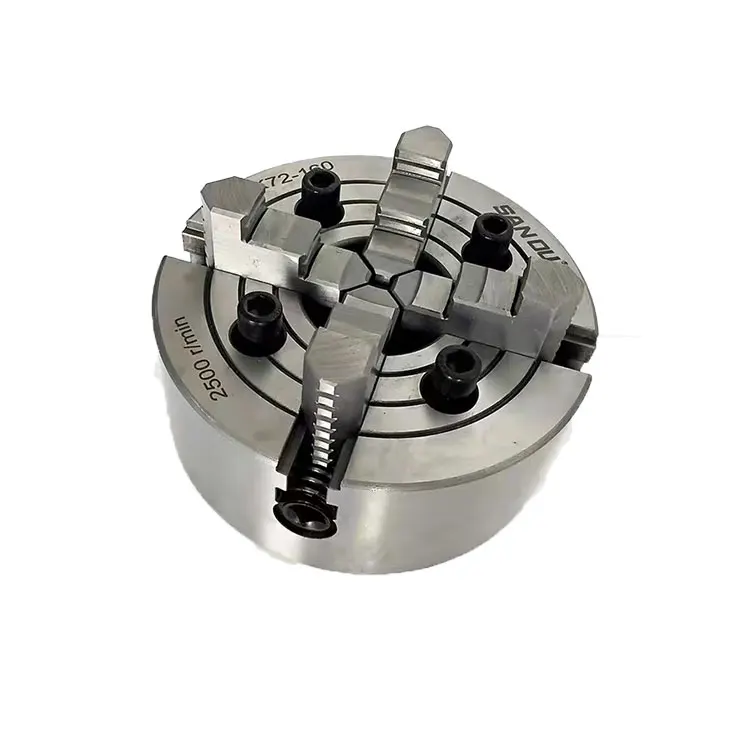

4-х кулачковый патронЧетырехкулачковый патрон имеет четыре кулачка, расположенных на одинаковом расстоянии друг от друга, которые используются для удержания заготовок или инструментов различных размеров и форм.
В зависимости от конфигурации патрона вы можете перемещать каждый кулачок по отдельности или одновременно.
Для достижения одновременного движения в нем используется вращающаяся спиральная пластина, соединенная со всеми четырьмя захватами. Когда спиральная пластина вращается, кулачки, соединенные с ней, также двигаются.
Для привода кулачков по отдельности в 4-кулачковых патронах используется винтовой механизм, в котором каждый кулачок соединен с отдельным винтом, а вращение винта инструментом перемещает соответствующий кулачок.
Обратите внимание, что 4-х кулачковый патрон с независимым механизмом регулировки кулачков более гибок, чем самоцентрирующийся 4-х кулачковый патрон.
В дополнение к этому существует множество различных типов 4-х кулачковых патронов, каждый из которых имеет свои преимущества и ограничения.
Типы 4-х кулачковых патронов
Независимый от кулачков 4-кулачковый патрон
Этот тип 4-х кулачкового патрона обеспечивает возможность независимой регулировки каждого кулачка патрона.
Это обеспечивает более высокую точность, чем любой другой тип 4-х кулачкового патрона.
Несмотря на то, что он обеспечивает большую гибкость, он увеличивает рабочий цикл, так как вам придется тратить больше времени на регулировку каждого кулачка.
4-х кулачковый самоцентрирующийся патрон
4-кулачковый самоцентрирующийся патрон работает так же, как универсальный 3-кулачковый патрон. В этом патроне при повороте ведущей шестерни все кулачки синхронно перемещаются к центру.
Здесь кулачки соединены с одной вращающейся спиральной пластиной. При вращении спиральной пластины двигаются и соединенные с ней губки.
Четырехкулачковый самоцентрирующийся патрон лучше всего подходит для зажима заготовок с квадратным поперечным сечением. На таких заготовках все четыре губки могут зажиматься одновременно.
Компенсационный 4-х кулачковый патрон
Компенсационные патроны сочетают в себе функции стандартных самоцентрирующихся патронов и патронов с независимыми кулачками.
С компенсационными патронами вы можете автоматически отцентрировать заготовку относительно патрона, что сэкономит много времени операторам, поскольку для правильного выравнивания не нужно стучать молотком.
В компенсирующем патроне с 4 кулачками сначала два кулачка будут удерживать заготовку, а два других, контактируют с заготовкой и центрируют ее.
4-х кулачковый гидравлический патрон
Работа четырехкулачкового гидравлического патронаВ 4-х кулачковых патронах с возвратным механизмом для фиксации и ослабления кулачков используется гидравлический механизм трансмиссии.
Однако он не дает возможности индивидуальной настройки каждого кулачка.
Как установить, выровнять и обслуживать кулачки 4-х кулачкового патрона?
Установка
Установка кулачков — простой процесс, но один неверный шаг может привести к утомительной повторной работе.
В случае с независимыми кулачками патрона вы можете установить кулачок на любой из четырех пазов. Однако в случае самоцентрирующихся спиральных патронов важно поместить каждый кулачок в соответствующий паз.

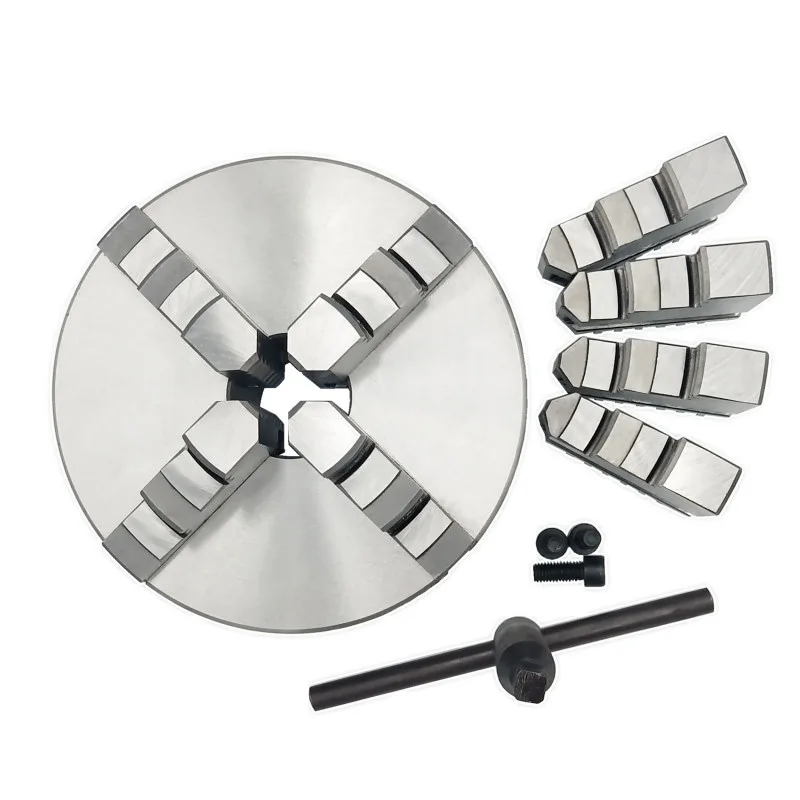

Установка кулачков на 4-х кулачковый патронБольшинство производителей используют систему нумерации, чтобы помочь вам сопоставить кулачки с соответствующим пазом.
Выровнять
Первоначально вы не сможете выровнять все четыре губки по центру (в большинстве случаев), но вам необходимо правильно выровнять их, чтобы станок работал с заготовкой с хорошей точностью.
При установке ложи на патрон важно обеспечить эксцентриситет ложи с помощью циферблатного индикатора и регулировки кулачков патрона.
Вы также можете использовать калибровочную линию на поверхности патрона в качестве ориентира при фиксации ложи.
Установка циферблатного индикатора на кулачковом патронеВы можете найти свое смещение от центра с помощью циферблатного индикатора, закрепленного перпендикулярно вращающейся заготовке.
Циферблатный индикатор обеспечивает показания верхней и нижней точек смещения вращающейся заготовки.
Ослабление губок, соответствующих нижним точкам, и затягивание губок, соответствующих высоким точкам, поможет вам отрегулировать ложу до идеального эксцентриситета.
Затем снова снимите показания и повторите процесс, пока пратрон не будет идеально выровнен.
Этот метод хорошо работает на круглых заготовках. Но для центрирования квадратных и шестиугольных заготовок вы должны использовать их края в качестве ориентиров относительно фиксированной точки.
Затем вы можете затянуть или ослабить каждую губку, чтобы центрировать заготовку.
Обслуживание
Чтобы обеспечить длительный срок службы ваших патронов, вам необходимо правильно обслуживать их, смазывая движущиеся части и счищая стружку.
Это снижает износ движущихся частей и предотвращает ржавчину патрона.
Применение 4-х кулачковых патронов
4-х кулачковый патрон и заготовки квадратной и восьмиугольной формыКонфигурация кулачков 4-кулачкового патрона лучше всего подходит для цилиндрических, квадратных, прямоугольных и восьмиугольных заготовок.
Кроме того, с четырьмя губками вы можете крепко захватывать и удерживать тяжелые заготовки.
Четырехкулачковые патроны в основном используются в деревообработке и металлообработке.
Часто задаваемые вопросы (FAQ)
Являются ли 4-х кулачковые патроны самоцентрирующимися?
Да, 4-х кулачковые патроны самоцентрирующиеся, то есть кулачки сходятся в центре одновременно. Они также доступны в различных конфигурациях, таких как обратные, независимые и компенсационные патроны.
Как выбрать токарный патрон?
Вы можете выбрать патрон для токарного станка, сопоставив настройку его крепления и максимальную скорость вращения вашего станка. Вам также нужно будет обратить внимание на мощность патрона, тип кулачков, диаметр, длину и количество кулачков.
Каковы недостатки использования 4-х кулачкового патрона?
Некоторые из основных недостатков использования 4-кулачкового патрона заключаются в том, что он имеет длительный рабочий цикл, поскольку вам придется регулировать каждый кулачок отдельно и использовать циферблатный индикатор для центрирования заготовки.
Кроме того, если вы планируете удерживать шестигранные заготовки, вам будет сложно выровнять их всеми четырьмя кулачками.
Где купить патроны?
Патрон для фрезерного станка
Kitagawa 18-дюймовый 4-х кулачковый независимый ручной патрон с плоской задней установкой IC-18
Китагава
(пока отзывов нет) Написать обзор
Kitagawa
Kitagawa 18-дюймовый 4-х кулачковый независимый ручной патрон с плоской задней стенкой IC-18
Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Тема обзора Требуется
комментариев Требуется
- Артикул:
- ИК-18
- MPN:
- ИК-18
- Состояние:
- Новый
- Наличие:
- В наличии
- Доставка:
- Рассчитывается на кассе
- Марка:
- Китагава
- Тип:
- Ручной патрон
- Стиль:
- Независимый
- Диаметр:
- 18-дюймовый патрон
- Челюсти:
- 4 захвата
- Шпиндель:
- Однотонная спинка
- Материал:
- Полусталь
- Характеристики:
- 1 шт.
Захват
ЗахватСейчас: 5 235,95 долларов США
Часто покупают вместе:
- Описание
Описание
Четырехкулачковый независимый ручной патрон Kitagawa IC-18 с креплением на заднюю стенку 18″
- Легкий бесшовный и прочный стальной корпус
- Универсальность для большинства применений
- Стандартные ступенчатые твердые кулачки позволяют зажимать как внутренний, так и наружный диаметры
- 2 Реверсивные цельные губки обеспечивают гибкость
- Easily mounts to most major lathes and grinders
| Brand | Kitagawa |
| Type | Manual Chuck |
| Style | Independent |
| Model Number | IC-18 |
| Диаметр (дюймы) | 18 |
| Количество губок | 4 |
| Крепление шпинделя | Плоская задняя часть |
| Thru Hole (In) | 3. 93 |
| Body Material | Semi-Steel |
| Jaw Style | One Piece Reversible |
| Country of Origin | Japan |
| Includes | Набор зажимных болтов, гаечный ключ, набор цельных двусторонних кулачков |
Посмотреть всеЗакрыть
- сопутствующие товары
- Клиенты также просмотрели
Сопутствующие товары
10-дюймовый 4-х кулачковый независимый ручной патрон Kitagawa с плоской задней стенкой IC-10
Китагава
Сейчас: 2 716,30 $
Kitagawa 10-дюймовый 4-х кулачковый независимый ручной патрон Плоский задний монтаж IC-10 Легкий, бесшовный и прочный стальной корпус Универсален для большинства применений Стандартные ступенчатые твердые кулачки позволяют зажимать как внутренние.
..
Kitagawa 12-дюймовый 4-х кулачковый независимый ручной патрон с плоской задней стенкой IC-12
Китагава
Сейчас: 3 341,90 $
Kitagawa 12-дюймовый 4-х кулачковый независимый ручной патрон Плоский задний монтаж IC-12 Легкий, бесшовный и прочный стальной корпус Универсален для большинства применений Стандартные ступенчатые твердые кулачки позволяют зажимать как внутренние…
Kitagawa 14-дюймовый 4-х кулачковый независимый ручной патрон с плоской задней стенкой IC-14
Китагава
Сейчас: 3 869,75 $
Kitagawa 14-дюймовый 4-х кулачковый независимый ручной патрон Плоский задний монтаж IC-14 Легкий, бесшовный и прочный стальной корпус Универсален для большинства применений Стандартные ступенчатые твердые кулачки позволяют зажимать как внутренние.
..
Kitagawa 16-дюймовый 4-х кулачковый независимый ручной патрон с плоской задней стенкой IC-16
Сейчас: $4,946.15
Kitagawa 16-дюймовый 4-х кулачковый независимый ручной патрон с креплением на заднюю стенку IC-16 Легкий, бесшовный и прочный стальной корпус Универсальность для большинства приложений Стандартные ступенчатые твердые кулачки позволяют зажимать как…
Клиенты также просмотрели
14-дюймовый 4-х кулачковый независимый ручной патрон Kitagawa A2-8 Mount IA-8-350
Китагава
Сейчас: 5 014,00 долларов США
Kitagawa 14-дюймовый 4-х кулачковый независимый ручной патрон A2-8 Крепление IA-8-350 Патрон для короткого конуса, который может быть установлен непосредственно без задней пластины Марка Kitagawa Тип Ручной патрон Тип Независимый .
..
Kitagawa 15-дюймовый 3-х кулачковый силовой патрон со сквозным отверстием B215
Китагава
Сейчас: 9 730,15 $
Kitagawa 15-дюймовый высокоскоростной гидравлический силовой патрон с 3 кулачками и большим сквозным отверстием, с простым задним креплением B215 Большое сквозное отверстие Сильное усилие зажима Высокоскоростной Компактный и легкий Прямой монтаж Высокая точность…

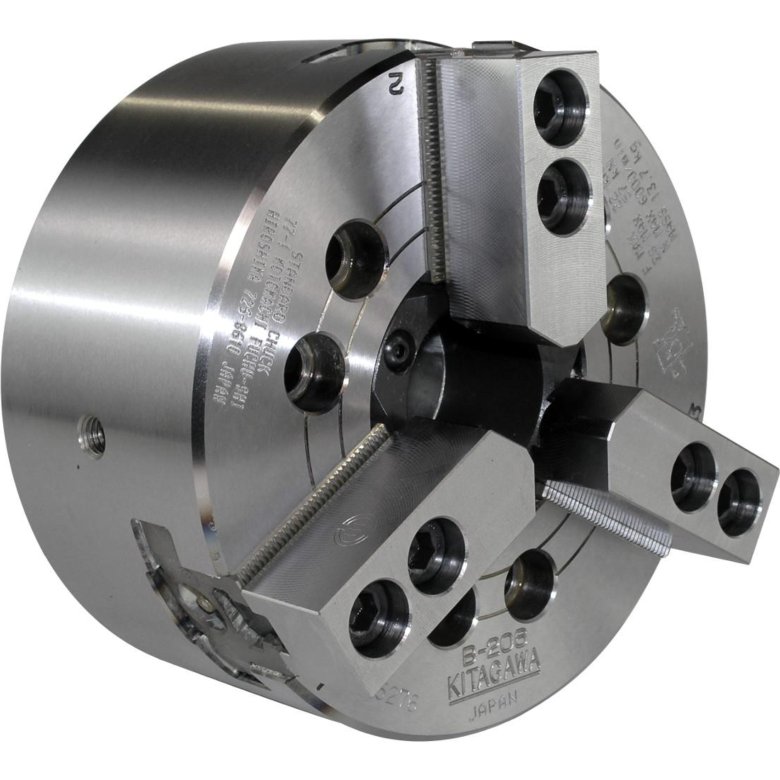

Kitagawa 10-дюймовый 3-х кулачковый силовой патрон со сквозным отверстием B210
Китагава
Сейчас: 4938,10 $
Kitagawa 10-дюймовый 3-х кулачковый высокоскоростной гидравлический силовой патрон с большим сквозным отверстием, крепление сзади B210 Большое сквозное отверстие
Сильное усилие зажима
Высокоскоростной
Компактный и легкий
Прямой монтаж
Высокая точность.
6-дюймовый 4-кулачковый независимый токарный патрон
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
6-дюймовый 4-кулачковый независимый токарный патрон
Увеличить изображение
Артикул 202-6579
Наличие В наличии
Доставка Ипс Земля
151,75 $
Сохранить пункт
Поделиться Распечатать Страница каталога 191
Детали Прожектор Что включено Отзывы
| Артикул | 202-6579 |
|---|---|
| Артикул производителя | 202-6579 |
| Токарный патрон Категория | Независимые токарные патроны |
| Торговая марка | Инструмент для шаровидных инструментов |
| диаметр патрона | 6 |
| размер сквозного отверстия | 1,575 |
| крепление | без спинки |
| Диаметр окружности болта | 5. |
|---|
