Чистка мельхиора: Как и чем почистить мельхиор от черноты в домашних условиях

alexxlab | 09.02.2023 | 0 | Разное

Содержание

Как почистить мельхиор в домашних условиях

Мельхиоровые изделия заменяют серебряные в бюджетном варианте. В советское время столовые приборы из мельхиора выпускались по тем же моделям, что и серебряные, отличаясь только маркировкой. И, надо сказать, они и выглядят вполне достойно и нарядно. Но только если они хорошо начищены.

Впрочем, серебро тоже темнеет и его тоже нужно периодически чистить. Но о серебре мы поговорим отдельно, а сейчас выясним, как чистить мельхиор в домашних условиях, самыми дешевыми, простыми и абсолютно доступными средствами.

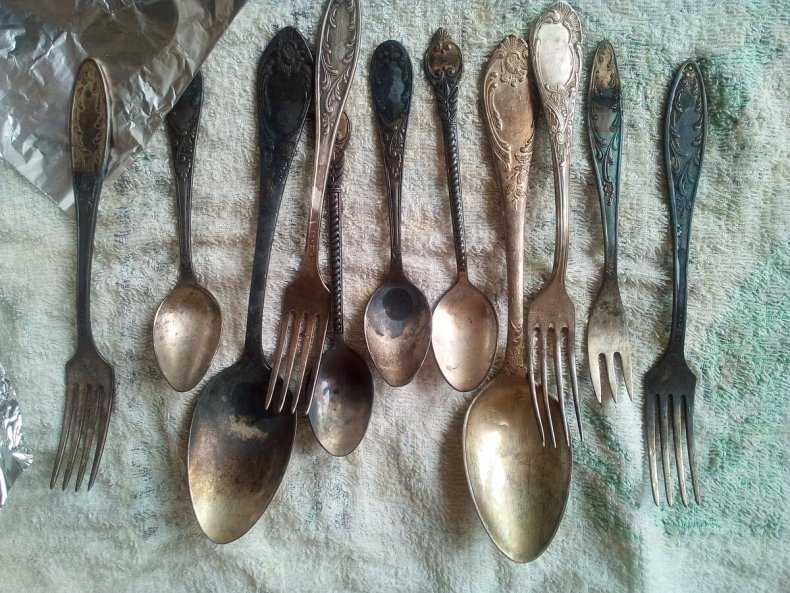

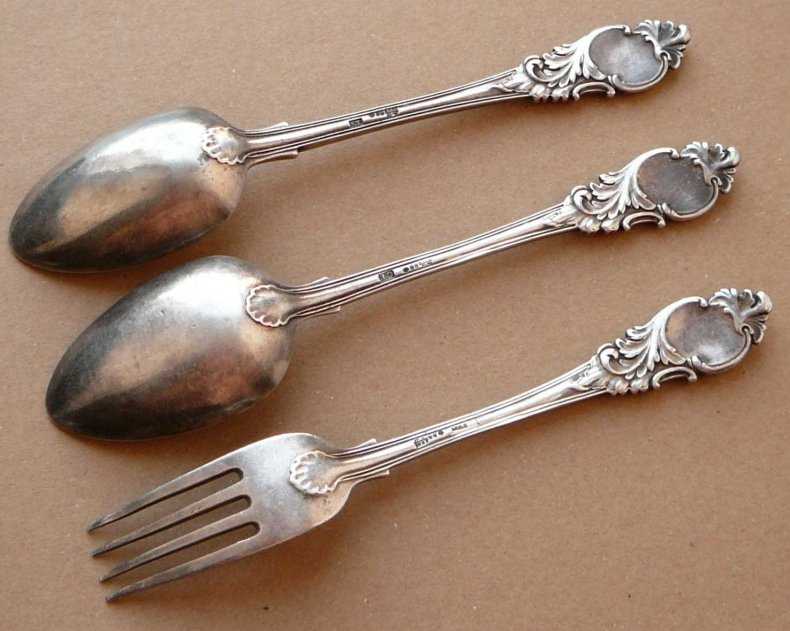

Почему мельхиор темнеет

Этот сплав металлов склонен образовывать темные окислы при контакте с некоторыми веществами. Чтобы посуда или другие изделия из мельхиора не темнели, сразу после мытья их нужно насухо протирать мягкой тканью. Каждая капля воды, высохшая на поверхности из мельхиора естественным путем, оставит после себя темное пятнышко. Вызывают потемнение и непромытые остатки пищевых продуктов, задержавшиеся в мельчайших углублениях на поверхности.

Отсюда естественно вытекает ответ на вопрос «как почистить мельхиор»: нужно удалить пленку окислов с поверхности.

Современные средства для чистки мельхиора

Химическая промышленность выпускает достаточно много средств, помогающих ухаживать за предметами домашнего обихода, выполненными из разных металлов. Есть специальные составы, предназначенные и для того, чтобы чистить потемневший мельхиор в домашних условиях. Это может быть гель, жидкость или просто мягкие салфетки, пропитанные специальным составом. Некоторые из готовых средств не только очищают поверхность, но и покрывают ее защитным слоем, предохраняющим мельхиор от дальнейшего окисления.

Можно успешно и очень эффективно чистить мельхиоровую утварь порошками для чистки посуды. Нужно только выбирать те средства, что не содержат хлора и обладают не слишком выраженными абразивными свойствами.

Но если подобного средства под рукой нет, в магазин идти нет времени или желания, можно запросто обойтись простыми домашними способами.

Домашние средства чистки изделий из мельхиора

В прежние времена, чтобы почистить посуду из мельхиора, хозяйка брала с полочки простой зубной порошок, тряпочку, и натирала кашицей из зубного порошка ложки-вилки или другую посуду. Сейчас зубной порошок найти куда труднее, чем любое готовое средство для чистки металлических изделий. Вещество, ставшее буквально антиквариатом, можно заменить толченым мелом (если у вас он есть и вам не лень превращать его в тонкий порошок).

Другой вариант замены — зубная паста. Причем применять можно не только белую, но и гелевую пасту. Чистить посуду нужно так же, как и зубным порошком: нанести немного пасты на тряпочку и протереть посуду из мельхиора до исчезновения темных пятен.

Но мел имеет склонность забиваться в мелкие углубления рельефа и образовывать там не самые красивые белесые скопления. Вам придется запастись щеточками и терпением, чтобы почистить все до идеального состояния.

Можно воспользоваться для чистки мельхиоровой посуды и столовых приборов обыкновенной пищевой содой: либо протереть содовой кашицей предметы, требующие чистки, либо прокипятить их в растворе соды несколько минут.

Не выбрасывайте скорлупки от яиц, если вы решили заняться чисткой столовых приборов. Скорлупа годится только от сырых яиц, вам нужно будет ее промыть и измельчить. Потом бросить ее в кипящую воду с ложкой поваренной соли, затем поместить туда и столовые приборы. Через 10-15 минут кипячения потемневшие ложки и вилки обретут прежнее сияние и чистоту.

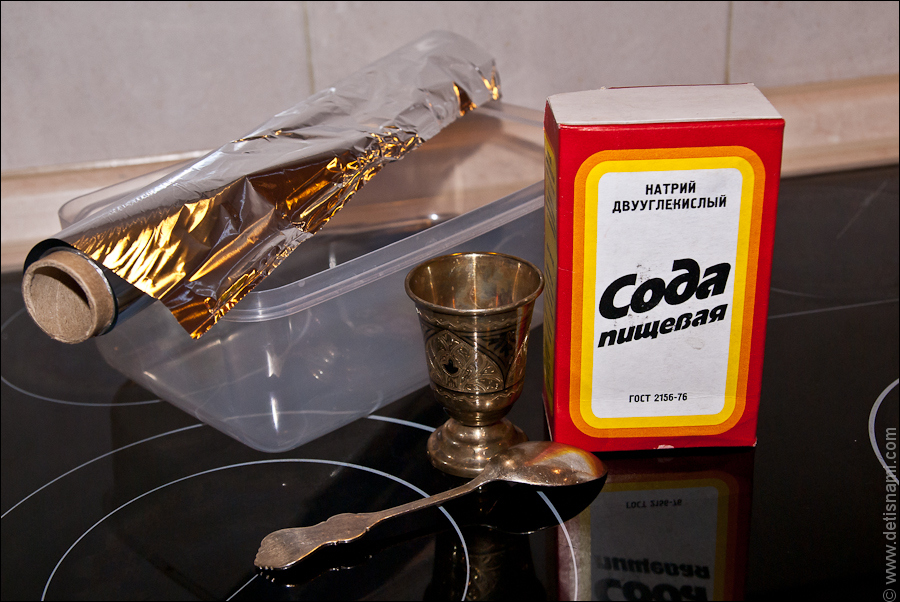

Наиболее известен следующий ответ на вопрос «как почистить мельхиор домашними средствами»:

взять кусок обычной пищевой фольги, приблизительно 25 × 40 см, и выстлать ею дно кастрюли или миски;
насыпать туда же 4 столовых ложки пищевой соды;
выложить мельхиоровую посуду;
залить в миску кипящую воду, чтобы она покрыта все очищаемые приборы.

В растворе начинается химическая реакция, в результате которой фольга темнеет, а мельхиор, наоборот — светлеет и возвращает чистоту поверхности. Если потемнение очень сильное, можно прокипятить несколько минут столовые приборы в растворе соды с кусочками фольги. Но это средство не стоит применять для посуды, на которую нанесена позолота или серебрение: и золото и серебро слезет.

Можно великолепно почистить мельхиор мягкой ветошью, смоченной в растворе тиосульфата натрия. Это вещество продается в любой аптеке и стоит копейки. Купите при случае одну упаковку — и вам хватит ее на пару лет для чистки всей мельхиоровой утвари.

После любого способа чистки нужно хорошо промыть посуду в не слишком горячей воде и насухо вытереть. Не убирайте на хранение столовые приборы, если они влажные хотя бы в небольшой степени, иначе все снова потемнеет.

Лучше не хранить мельхиоровую посуду там, куда может попасть бытовая химия, особенно содержащая хлор.

Хорошо очищает поверхности из мельхиора и вода с добавлением нашатырного спирта. Если у вас завалялось в шкафу ультразвуковое устройство для стирки, самое время его достать и использовать. Поместите его в емкость с очищаемыми предметами и включите в сеть минут на 15-20. Все, даже самые стойкие загрязнения растворятся.

способы чистки мельхиоровых ложек, вилок и прочих столовых приборов — Блог Кольчугинский Мельхиор

Мельхиоровые столовые приборы можно встретить практически в каждом доме. Буквально пару десятков лет назад кухонные принадлежности из необычного металла считались ценностью, поэтому семьи стремились приобрести такой набор. Коллекция бережно хранилась и передавалась последующим поколениям.

Несмотря на практичность, материал со временем покрывался темным налетом, который существенно портил привлекательность предметов. Чтобы избежать необратимой порчи коллекции, были разработаны эффективные способы чистки мельхиоровых изделий в домашних условиях. Владельцы могли восстанавливать первоначальный вид без помощи мастера.

Что такое мельхиор

Мельхиор – это металлический сплав, основными компонентами которого выступают никель и медь. Такие столовые приборы выступали альтернативой серебряным изделиям. Визуально отличить материал от ювелирного невозможно. Кроме этого, эксплуатационные характеристики были на порядок выше.

Однако первые заготовки несли угрозу здоровью пользователей. Входящая в состав медь вступала в окислительную реакцию с окружающей средой. В результате выделялись опасные токсины. Чтобы обезопасить человека, в металл стали добавляться дополнительные компоненты, формирующие на поверхности плотную оксидную пленку. Благодаря этому блокировались окислительные процессы, что позволяло интенсивно использовать приборы без вреда для здоровья.

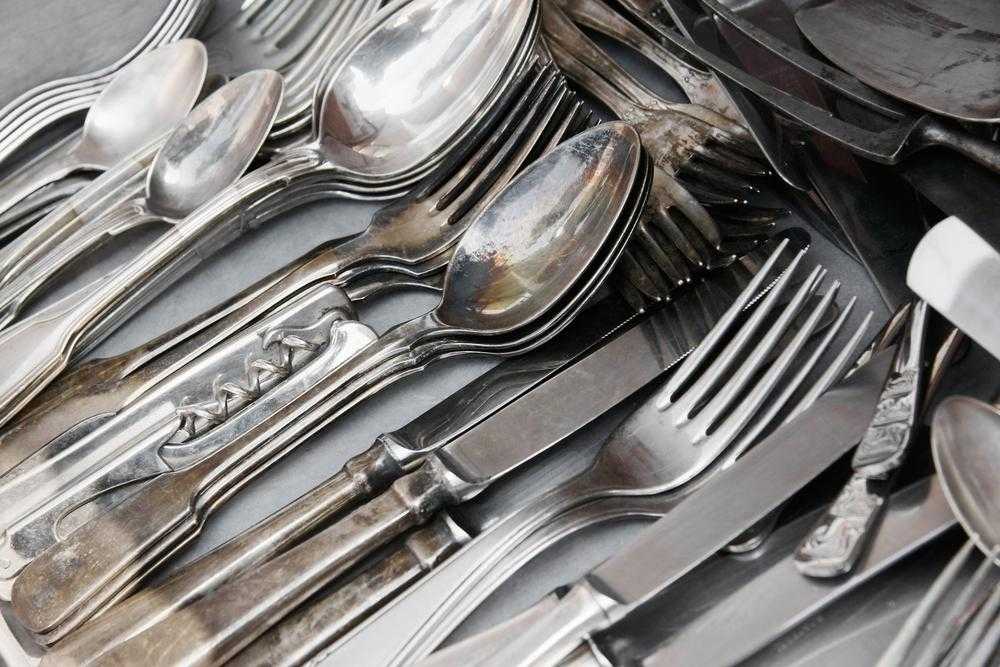

Причины потемнения мельхиоровых приборов

Мельхиоровые ложки и вилки при интенсивной эксплуатации покрываются налетом, который существенно портит вид изделий. Кроме этого, негативному воздействию подвергаются предметы, которые используются крайне редко. Разница в скорости формирования стойкого темного слоя.

Основными причинами потемнения считаются:
1. Нарушение условий хранения. Мельхиор нельзя помещать в одну ячейку к предметам ежедневного пользования. Приборы складываются в отдельную секционную коробку или индивидуальные футляры.
2. Повышенный уровень влажности. Капли воды после высыхания оставляют характерные разводы. Чем чаще и дольше столовые принадлежности контактируют с жидкостью, тем быстрее формируются трудновыводимые темные пятна.
3. Мытье в посудомоечной машине. Под действием агрессивной среды нарушается целостность оксидной пленки. Трещины и царапины на защитном слое высвобождают молекулы меди, которые возобновляют окислительные процессы.

4 Чистка абразивами. Последствия аналогичны автоматической мойке.

Дополнительным фактором выступает время. При длительном хранении процесс потемнения протекает медленнее, но полностью его исключить нельзя.

Чем чистить мельхиор

1. Сода с уксусом

Сочетание соды с уксусом считается одним из самых простых и действенных
Алгоритм следующий:
1. Уложить столовые приборы в глубокую емкость;
2. Засыпать содой и дать «настояться» 15 минут;
3. Залить уксусом так, чтобы раствор полностью покрывал предметы;
4. Оставить на полчаса.

Вынуть изделия и натереть тряпочкой. Если присутствуют декоративные элементы в виде фактурных узоров, использовать мягкую зубную щетку. Это позволит очистить грязь из углублений и выемок. Техника устраняет сильные, старые загрязнения.

2. Спирт

Процедура включает несколько этапов:
1. Смочить салфетку или ватный диск неразбавленным спиртом;
2. Тщательно протереть изделие.

При необходимости повторить действия. Метод подходит для устранения свежих пятен.

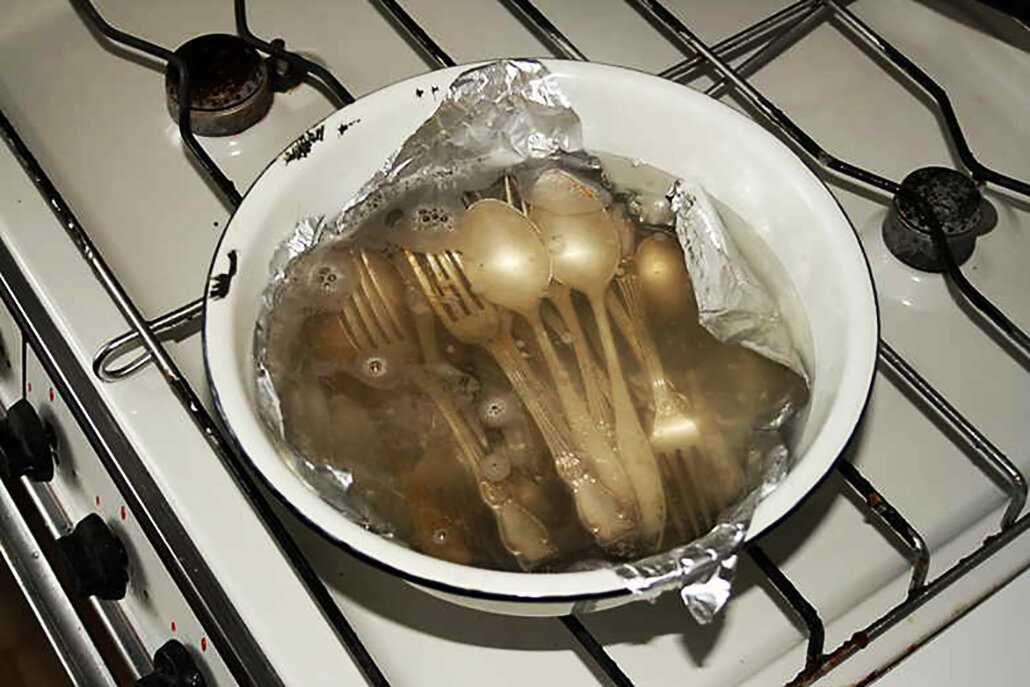

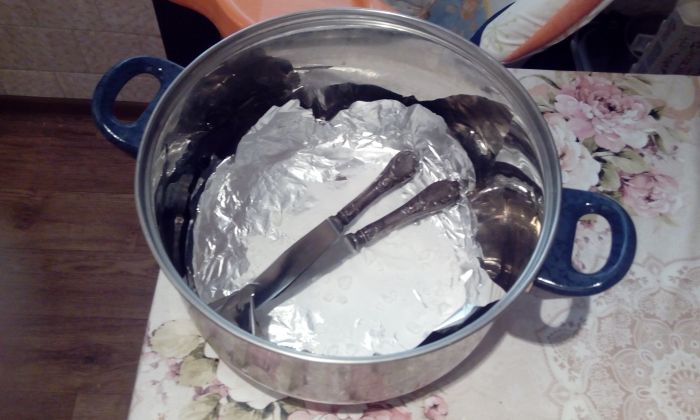

3. Фольга

Для быстрой чистки потребуется несколько ингредиентов:
1. Застелить дно кастрюли фольгой блестящей стороной наверх;
2. Разложить приборы так, чтобы они не соприкасались между собой;
3. Засыпать приборы солью;
4. Залить кипятком.

Реакция наступает в первые пару минут, поэтому следить за состоянием приборов. После восстановления серебристого оттенка, достать предметы, сполоснуть проточной водой и насухо вытереть.

4. Отвар

Способ подразумевает применение жидкости, оставшейся после варки продуктов:
1. Яйца. В емкость с водой после варки помещается мелко раздробленная яичная скорлупа и раскладываются столовые приборы. Подсаливается. Кастрюля устанавливается на плиту и кипятится в течение 10 минут. После остывания смеси достать предметы, сполоснуть проточной водой, вытереть.
2. Картофель. Используется несоленый отвар. В емкость уложить приборы. Кипятить на медленном огне в течение часа. Остудить, промыть и вытереть мягкой материей.
3. Чеснок. Засыпать шелуху водой в пропорциях 100 гр на 1 л. Довести до кипения. Уложить приборы и оставить на открытом огне до периода, когда ложки, вилки и ножи примут первоначальный серебристый оттенок. После остывания вынуть приборы, насухо вытереть.

Время кипячения в отваре определяется состоянием приборов. Чем темнее налет, тем дольше «замачивание».

5. Мел с мылом

Темные пятна устраняются последующей технологии:
1. 50 гр мела измельчить до состояния мелкодисперсного порошка;
2. Идентичное количество хозяйственного мыла натереть на мелкой терке;
3. Смешать;
4. Поместить в кастрюлю и залить теплой водой;
5. Тщательно перемешать;
6. Разложить мельхиор.

Далее наблюдать за изменением цвета. Доставать, когда налет полностью исчезнет.

Чем нельзя чистить мельхиор

Приборы из мельхиора чувствительны к механическому воздействию. Несмотря на прочность металла, поверхность быстро покрывается царапинами. Неосторожное обращение становится причиной появления сколов. Сложность ухода заключается в невозможности реставрации поврежденных элементов набора. Если присутствуют визуальные дефекты, использовать столовые принадлежности нельзя.

Однако не всегда неосторожное обращение служит причиной выхода из строя коллекции. Зачастую владелец сам неосознанно портит предметы, используя «запрещенные» чистящие средства.

К этой группе относятся:
1. Абразивы. Жесткие щетки, порошки, металлические губки. Жесткая структура оставляет на поверхности царапины. Если сразу повреждения практически незаметны, по мере эксплуатации становятся все более выраженными. Также нарушение защитного слоя ускоряет окислительные процессы, ведущие к формированию темных пятен.
2. Химикаты. Агрессивные препараты, особенно с содержанием хлора, разрушают структуру сплава. Появляются внутренние повреждения, которые нельзя устранить Бытовыми и профессиональными моющими средствами.
3. Пищевая сода, соль, чеснок неприменимы к изделиям с чернением. «Отбеливатели» приводят к высветлению металла.

Как хранить мельхиоровые столовые приборы

Правильно снять налет только часть вопроса. Без бережного хранения потемнение быстро «вернется».
Чтобы сократить частоту чисток, рекомендовано придерживаться простых правил:

Складывать отдельно от посуды ежедневного пользования. Соприкосновение с другими предметами, каплями воды, пылью и грязью негативно сказывается на виде изделий.
Использовать индивидуальную упаковку для хранения набора столовых приборов. Каждый прибор кладется в отдельный футляр. Нельзя складывать несколько предметов в одну тару без разделительной перегородки. При соприкосновении металл не только вступает в окислительную реакцию, но и оставляет царапины.
Выбрать место, защищенное от прямых солнечных лучей с минимальным уровнем влажности.
Если приборы используются часто, допустимо размещение в одной секции с остальными предметами. Для этого нужно каждое изделие обернуть салфеткой.

Мельхиор – красивый металлический сплав, который легко поддается обработке моющими средствами. Если сохранена целостность защитного слоя, пятна локализуются на поверхности, поэтому быстро выводятся. При разрушении оксидной пленки грязь попадает внутрь, что усложняет процесс чистки в домашних условиях.

Как почистить мельхиоровые столовые приборы в домашних условиях?

Двенадцать правил ухода за мельхиором
Мельхиор для хранения
Почему металл начинает темнеть?
Стоковая видеозапись

В каждом доме наверняка найдется хотя бы одно изделие из мельхиора. А те, у кого есть такие приборы, знают, как сложно их очистить от потемнения. Но, к сожалению, не все имеют представление о том, как почистить мельхиоровые столовые приборы в домашних условиях, чтобы тратить на это минимум времени. В этой статье мы постараемся максимально подробно описать, как это можно сделать.

к оглавлению ↑

Двенадцать правил ухода за мельхиором

Чтобы мельхиоровые ложки всегда сверкали чистотой, вовсе не обязательно покупать дорогие специальные средства и тратить много времени. Все это можно сделать с помощью подручных универсальных инструментов, которые всегда есть в каждом доме.

Сода

Изделия из мельхиора, имеющие низкую степень загрязнения, достаточно будет после стирки просто прополоскать в растворе соды. Готовится в пропорции 50 граммов соды на 1 литр воды.

Важно! Такое полоскание рекомендуется после каждого использования изделий из мельхиора. Тогда вам не придется искать ответ на вопрос, как почистить мельхиоровые столовые приборы в домашних условиях, когда они основательно почернели.

Также можно нанести соду на губку для мытья посуды, которую предварительно нужно увлажнить. Дальше:

Полируйте объекты этим инструментом.
Промыть прохладной водой.
Протрите сухим полотенцем.

Чистка спиртом

Если ваша техника лишь слегка потускнела, вполне достаточно будет протереть ее тряпочкой, предварительно смоченной в спирте или водке.

Удаление пятен от сырости

Темные пятна от сырости необходимо удалить теплым уксусом:

Развести одну чайную ложку в одном стакане воды.
Смочите в нем шерстяную тряпку и протрите приборы.
После этого промойте чистой водой и высушите.

Мел полировальный

Очистить мельхиор в домашних условиях от черноты можно с помощью мела. Для этого берем мел и мыло в равных пропорциях:

Мыло растворяем в горячей воде, добавляем мел.
Тщательно перемешать до получения однородной густой массы.
Полученной массой отполируйте поверхность, а затем протрите ее сухой тряпкой.

Важно! Также можно приготовить другой вариант полировочной густой пасты. Для его приготовления сделайте следующее: в полстакана воды добавьте 30 г мела, 60 г нашатырного спирта (аммиака). Этой смесью отполируйте мельхиоровые инструменты до блеска.

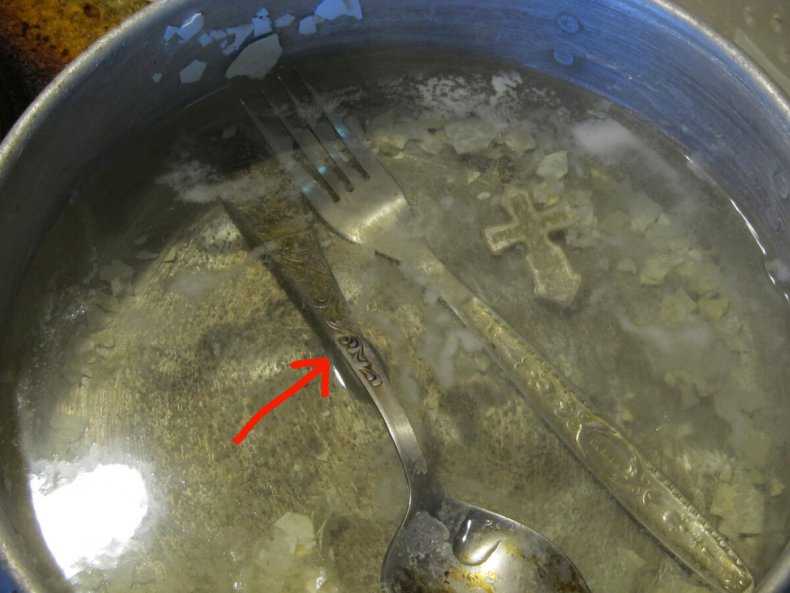

Отвар яичной скорлупы

В то время, когда мельхиор уже успел как следует выцвести, может понадобиться более сложный способ очистки. Для достижения наилучшего эффекта:

Перед началом тщательной очистки вымойте прибор теплой водой с использованием обычного мыльного раствора.
Приготовить отвар яичной скорлупы. Для этого вам понадобится: 1 литр воды, скорлупа от двух сырых яиц.
Доведите бульон до кипения, а затем опустите туда мельхиоровые ложки на несколько минут.
Промойте их после очистки под проточной водой, вытрите насухо.

Отвар картофельный

Ложки из мельхиора окунуть в теплый картофельный отвар и подержать там 15-20 минут. Затем снимите, промойте и вытрите насухо.

Важно! Этот способ самый мягкий, и часто применяется для изделий с позолотой или чернением.

Отвар шелухи чеснока

Еще один народный способ, который точно подойдет вам, если вы находитесь в поиске средства, чем почистить мельхиоровые столовые приборы в домашних условиях. В этом случае используйте чесночную шелуху:

Большое количество шелухи залить водой.
Когда бульон уже закипит, опускаем в него приборы и кипятим до появления блеска.

Важно! Время кипячения зависит от степени помутнения мельхиора — чем больше черного налета, тем дольше оно будет длиться.

Фольга

Наиболее эффективный способ удаления темного налета с мельхиоровых инструментов. Этот метод предполагает кипячение в алюминиевой кастрюле с фольгой и содой. Делается это так:

Положите лист фольги на дно противня и положите на него инструменты.
Залить горячей водой объемом 1 литр.
Всыпать в него 2 столовые ложки соды и закипятить.

Есть еще вариант:

Берем любой таз; можно даже пластиковую. Главное требование – он выдерживает кипяток.
Накройте дно чаши фольгой.
Поместите изделия на фольгу и посыпьте содой, примерно 1,5 ст.л.
Залить кипятком – приборы должны быть полностью в воде.
После очистки промыть в чистой воде, сильно загрязненные места протереть губкой.

Раствор тиосульфата натрия

Для сильно потемневших продуктов подходят следующие рекомендации: Приготовьте раствор тиосульфата натрия – он продается в аптеке.

Развести 10 мл тиосульфата натрия в 30 мл воды.
Сначала вымойте технику в теплой воде с мылом, это крайне важно.
Затем, пока они еще теплые, протрите тампоном с раствором, промойте водой и протрите.

Электролиз

Существует также метод гальванической очистки. Он очень сложный, но в то же время чрезвычайно эффективный. Для применения этого метода необходим источник тока.

Следуйте этой инструкции и вы легко справитесь с задачей, как почистить мельхиор в домашних условиях от черноты:

Возьмите стеклянную посуду, налейте в нее воду, опустите мельхиоровые инструменты и другой металлический предмет, например: гвоздь или ложка.
Подключите минус к элементу, который чистите, а плюс к дополнительному элементу.
Время очистки зависит от величины напряжения. Например, при напряжении 24 В ложка очистится всего за 1 секунду.

Важно! Не забывайте о технике безопасности при работе с электрическим током. Если вы не уверены, что сможете это сделать, лучше выберите другой способ.

Бытовая химия

Бытовая химия также используется для очистки мельхиоровых приборов. Например:

паста «Полимет»;
эмульсия «Аметист»;
Сиф-гель.

Также в ювелирных магазинах можно приобрести специальные салфетки, предназначенные специально для протирания изделий из нейзильбера.

Важно! Обязательно тщательно промойте устройства водой после того, как закончите очистку изделий бытовой химией.

к оглавлению ↑

Хранение мельхиоровых изделий

Держите мельхиоровые изделия плотно завернутыми в фольгу или полиэтиленовую пленку – это поможет защитить их от достаточно агрессивного воздействия кислорода. Если вы сделаете это, столовые приборы и ваши любимые украшения из нейзильбера надолго сохранят свое неповторимое великолепие.

к оглавлению ↑

Почему начинает темнеть металл?

Есть несколько причин, по которым их мельхиоровые изделия начинают темнеть. О них нужно знать, чтобы проще было организовать уход за такими вещами и не приходилось тратить много времени на их чистку.

К таким причинам относятся:

неправильный уход за изделиями;
хранение в неподходящих условиях;
высокий уровень влажности.

Например:

если мельхиоровые приборы хранить в условиях повышенной влажности, то они очень быстро покрываются нежелательными темными пятнами, теряя при этом свою привлекательность;
если просто сложить все инструменты из разных металлов в одну стопку, то их взаимодействия тоже не избежать;
если чистить мельхиор абразивными или слишком агрессивными химикатами, то изделия не только будут постоянно чернеть, но и придут в негодность;
постоянное воздействие прямых солнечных лучей также не сулит этому сплаву ничего хорошего, так что хоть спрячьте его после нанесения мельхиорового изделия на столовый ящик.

к оглавлению ↑

Видеоматериал

После применения наших советов на практике все ваши ложки из мельхиора или любых других предметов снова засияют блеском и красотой. А если вы любите все оригинальное и у вас есть не только мельхиоровые инструменты, но и серебряные, то можете смело использовать все вышеперечисленные методы и средства для их очистки от темного налета.

Ввод в эксплуатацию, отключение и эксплуатация теплообменников и трубопроводов забортной воды

Манфред Яснер, Мейнхард Хехт, Вольфганг Бекманн; опубликовано КМЕ; 1998.

1. Введение

Трубы и трубы из медного сплава

, такие как Al-латунь, 90-10 Cu-Ni и другие, широко используются в трубчатых теплообменниках и трубопроводных системах. Среда, протекающая через трубы, обычно представляет собой морскую воду, солоноватую воду или пресную воду. При неблагоприятных условиях вода, содержащая хлориды, может вызвать коррозию материала труб и пластин, особенно если вода загрязнена или содержит твердые частицы. В таких случаях следует применять соответствующие контрмеры.

Для достижения адекватной коррозионной стойкости на водной стороне трубы из медного сплава требуется защитный слой, который формируется в чистой, содержащей кислород морской воде через период от 8 до 12 недель. Формирование и поддержание этого защитного слоя имеет решающее значение для оптимального срока службы материала трубы и бесперебойной работы. Отличных характеристик можно ожидать, когда качество и конструкция труб, изготовление и эксплуатация оборудования соответствуют техническим стандартам. Следует отметить, что Аль-Брасс, 90-10 Cu-Ni и 70-30 Cu-Ni также демонстрируют хорошую коррозионную стойкость в горячей деаэрированной морской воде и рассолах, используемых в установках многоступенчатого мгновенного опреснения MSF ⁽¹⁾ .

Иногда неисправности на трубках обнаруживаются вскоре после их ввода в эксплуатацию. Расследование этих ранних отказов показало, что большинство из них были вызваны неправильным вводом в эксплуатацию и/или неправильной практикой эксплуатации. Это особенно относится к трубам теплообменника, в то время как системы трубопроводов подвержены гораздо меньшей чувствительности или не подвержены вообще. Чтобы получить максимальную пользу от медных сплавов и избежать перерывов в эксплуатации, описаны некоторые правила, основанные на практическом опыте.

В зависимости от типа сплава трубы из медного сплава поставляются либо с блестящей металлической поверхностью (CuNilO), либо с тонким прочно прикрепленным оксидным слоем (алюминиевая латунь). Оба типа отделки распространены и допускают образование защитного слоя. Следует избегать углеродных пленок на поверхности труб, остающихся после производства (в результате использования смазочных материалов во время отжига) или из других источников, так как они вызывают коррозию.

2. Формирование и поддержание защитного поверхностного слоя

2.1 Ввод в эксплуатацию

Перед вводом в эксплуатацию система, включая трубы, должна быть проверена, так как они должны быть свободны от посторонних предметов, таких как стружка, шурупы, пластик и т. д. Неисправности, которые произошли после некоторого времени работы, объясняются наличием таких объекты. При проведении опрессовки следует использовать только чистую пресную воду. Загрязненную воду использовать нельзя, иначе может начаться коррозия. В частности, следует избегать загрязненной сульфидами (портовой) воды. После проверки герметичности трубы следует слить. Избыток воды необходимо удалить сжатым воздухом. Крышки люков не должны быть плотно закрыты, чтобы можно было проветривать конденсатор до тех пор, пока система не будет запущена в работу.

2.2 Ввод в эксплуатацию

Формирование прочной оксидной поверхности лучше всего достигается, когда система работает в течение нескольких недель с чистой охлаждающей водой, содержащей кислород. По возможности эту процедуру следует проводить без перерыва. Во время образования защитного слоя можно проводить вспомогательные мероприятия для ускорения процесса, такие как добавление Fe(II)-сульфата или прерывистая очистка труб с помощью губчатых шариков. См. следующие разделы.

2.3 Сульфат железа (FeSO

₄ ) обработка

При добавлении в кислородсодержащую воду раствора сульфата железа (II) усиливается образование защитного слоя на медных сплавах. Раствор следует добавлять непосредственно перед конденсатором, чтобы избежать образования трехвалентного железа, поскольку Fe ⁺⁺⁺ неэффективен и может даже дать неблагоприятную реакцию.

В период ввода в эксплуатацию, который длится от нескольких недель до 3 месяцев, концентрация Fe ⁺⁺ должна быть установлена примерно на уровне от 2 до 3 частей на миллион в соответствии с практическим опытом.
В альтернативном методе рекомендуется сначала заполнить новую систему пресной водой, содержащей 5 ppm Fe, и оставить ее в системе на 1 день ⁽²⁾ . Затем систему можно использовать для обычных целей во время отделки. Но воду, содержащую 5 частей на миллион Fe ⁺⁺, следует добавлять и циркулировать в течение 1 часа в день в течение всего периода установки. Обработку Fe ⁺⁺ можно повторять столько раз, сколько необходимо для получения защитной пленки. Примеры рекомендуемых дозировок, частоты и продолжительности после ввода в эксплуатацию приведены в таблице 1 ⁽³⁾ .

Обработка железным купоросом может сопровождаться механической очисткой труб. См. раздел Механическая очистка труб.

**Таблица 1.** Примеры обработки Fe ⁺⁺ после ввода в эксплуатацию и первоначального формирования защитной пленки
Fe ⁺⁺ концентрация в охлаждающей воде (ppm)	Количество суточных доз	Продолжительность (часы)
0,5	2	1
1	1	1
1	2	1
1	2	1/2
0,3-0,05	–	постоянно

Японское исследование сообщает о хороших результатах непрерывного дозирования с концентрацией 0,1 ppm Fe ⁺⁺ ⁽⁴⁾ .
Входное отверстие должно располагаться в пределах 50 метров перед теплообменником. Время пребывания ионов Fe++ в охлаждающей воде перед входом в трубку оценивается не более 60 секунд ⁽³⁾ . Наиболее быстрое пленкообразование достигается, если охлаждающая вода имеет температуру примерно 20°C и значение pH примерно 8. Более низкая температура и более низкий pH значительно замедляют формирование защитного слоя ^(3,5) .

2.4 Химические реакции

Формирование, структура и состав защитного слоя сложны и были предметом многих исследований ^{(3, 6, 7, 8)} . Обобщая литературные данные, можно предположить следующий механизм: прежде всего на медном сплаве образуется так называемый топотаксический слой оксида меди (I).

2 Cu + H ₂ 0 <=====> Cu ₂ 0 + 2H ⁺ + 2e ^–

2 Cu ⁺ + H ₂ O + 2e ^– <=====> Cu ₂ O + H ₂

2 Cu ⁺ + ½ 0 ₂ +e ^– <=====> Cu ₂ 0

Над этим слоем образуется эпитаксиальная смесь Cu ₂ 0 и CuO.

Cu ⁺ + H ₂ 0 + e ^– <====> CuO + H ₂

Cu ⁺ + ½ 0 ₂ + 2e ^– <=====> CuO

Оба слоя срослись вместе и имеют толщину несколько микрон. Реакции показывают, что для образования защитного слоя необходимо определенное содержание кислорода в воде. Требуемый минимум составляет примерно 6 частей на миллион 0 ₂ . Оже-спектроскопия и рентгеновский анализ на сканирующем электронном микроскопе выявили различные соединения в защитном слое, такие как

Y-FeO(OH)	лепидикроцит
FeCuO ₂	делафоссит
Mg ₆ FeCO ₃ (OH) ₁₆ x 4H ₂ 0	пироаурит
CuCOH ₃ Cl	паратакамит

в зависимости от типа сплава, химического состава воды, загрязнителей, содержания кислорода, значения pH, микробной активности, температуры, расхода, продолжительности воздействия и т. д. На рис. 1 схематически представлена последовательность слоев, образующихся на медных сплавах после ввода в эксплуатацию в морской воде. ⁽⁹⁾ . Как правило, теплообменники из алюминиевой латуни предпочтительнее при условии дозировки FeSO ₄. Однако следует отметить, что эта процедура может быть эффективной и на 90-10 Cu-Ni. В ходе всестороннего исследования электростанций США, работающих на соленой воде в качестве охлаждающей жидкости, один блок не содержал FeSO 9.Обработка 0266 4 показала частоту отказов 1,18% через 10 000 часов, в то время как после такой обработки частота отказов снизилась до 0,048% через 10 000 часов ⁽¹⁰⁾ . Аналогичные результаты с трубками 90-10 Cu-Ni сообщаются в другом месте ^{(11, 12, 13)}.

Морская вода, содержащая аммиак, может разъедать медные сплавы в зависимости от типа сплава, температуры и других условий. Было обнаружено, что этой реакции можно в определенной степени противодействовать добавлением сульфата железа ⁽¹⁴⁾ .

Во время закачки FeSO ₄ нельзя проводить хлорирование из-за окислительного действия хлора или гипохлорита соответственно. Через несколько недель дозирования Fe ⁺⁺ образуется коричневый защитный слой. При периодической очистке губчатым шариком слой становится значительно тоньше и компактнее, что ограничивает сопротивление теплопередаче. Соль FeSO ₄ x 7H ₂ O содержит около 19% эффективных ионов Fe ⁺⁺. Рекомендуется готовить маточные растворы в диапазоне от 5 до 100 г Fe 9.0248++/л. Поскольку раствор сульфата железа может содержать свободную серную кислоту, значение pH может достигать 3. ⁽³⁾

Рис. 1. Схематическая структура защитного слоя

2.5. Железные аноды

Эффект, аналогичный добавлению сульфата железа, достигается установкой железных анодов в водяных камерах или коррозией стали, имеющейся в системе. Однако следует отметить, что из-за низкой скорости растворения такая мера больше подходит для поддержания защитного слоя, чем для его первоначального формирования.

2.6. Прочие составы для предварительной обработки

Есть предложения по созданию начального защитного слоя путем добавления некоторых органических соединений в контуры охлаждения в очень малых концентрациях, например:

диметилдитиокарбамат натрия

меркаптобензотриазотол

натрия бензоат и другие.

Насколько нам известно, эти соединения дают различные результаты, поэтому они не будут рассматриваться здесь далее. Более того, их использование часто ограничивается из-за экологических соображений ^{(15, 16)} .

3. Механическая очистка труб

Системы очистки трубок

используются для предотвращения отложений на внутренней поверхности трубок. Помимо очистки водометом высокого давления и щеточного метода MAN, система очистки губчатым шариком TAPROGGE является наиболее распространенной процедурой. Эта система представляет собой непрерывную механическую систему очистки в режиме реального времени, в которой используются специально разработанные губчатые резиновые шарики, которые проходят через трубки конденсатора в охлаждающей воде.

Диаметр шарика губки обычно на 2 мм больше диаметра внутренней трубки. Когда каждый шарик губки проходит через трубку, он слегка давит на стенку трубы, стирая отложения, органические вещества, ил и другие скопления. Для удаления сильных отложений имеются специальные абразивные шарики. Они имеют покрытие из карборунда, которое аккуратно удаляет ранее накопившиеся отложения, восстанавливая стенку трубы почти до исходного состояния. На этом этапе обычные резиновые шарики могут заменить абразивные шарики. Было обнаружено, что система очистки губчатых шариков не только улучшает теплопередачу, но и препятствует коррозии. Там, где ямки образовались до использования системы очистки, губчатые шарики препятствуют дальнейшей анодной активности и развитию ямок. Механическая очистка рекомендуется как на этапе ввода в эксплуатацию, так и на этапе эксплуатации. FeSO ₄ обработку и чистку губкой следует чередовать, чтобы на поверхности образовался тонкий устойчивый защитный слой. ⁽¹⁷⁾

4. Химическая очистка

При использовании такой системы очистки необходимо поддерживать минимальную скорость потока, чтобы предотвратить засорение из-за чистящих элементов. (См. Расход)

4.1 Противообрастающие свойства медных сплавов

В отличие от всех других материалов 90-10 Cu-Ni демонстрирует исключительную устойчивость к морскому обрастанию ^{(18, 19, 20)} . Этот эффект, очевидно, связан с ионами Cu, которые токсично реагируют на ряд микроорганизмов. Таким образом, канал труб и трубок остается относительно гладким и свободным от морской растительности. Поперечное сечение не уменьшается, и нет значительного увеличения перепада давления, связанного с другими материалами, такими как нержавеющая сталь и титан. Алюминиевая латунь и 70-30 Cu-Ni также демонстрируют хорошую устойчивость к морскому обрастанию. Однако из-за более низкого содержания меди 76% и 70% соответственно это свойство несколько снижается по сравнению с 9. 0-10 Cu-Ni, содержащий 90% Cu.

4.2 Хлорирование

Тем не менее, биообрастание в стальных и титановых трубах все равно образуется в 3 раза быстрее, чем в латунных ⁽²¹⁾ . Однако возможно, что в зависимости от качества воды и условий на месте поверхности труб могут быть покрыты слизистым слоем, который может уменьшить теплопередачу. Помимо механической очистки, как упоминалось ранее, хлорирование можно проводить либо непрерывно периодически, поддерживая уровень остаточного хлора ниже 0,3-0,5 ppm ^{(8, 22, 23)} или с использованием так называемого шокового метода, т.е. 2-3 ppm хлора с интервалом в 1 час в течение ограниченного периода времени. Поскольку высокие уровни содержания хлора повышают восприимчивость медных сплавов к эрозии-коррозии, предпочтительно непрерывное хлорирование ⁽⁸⁾ .

4.3 Ограничения хлорирования

Однако хлорирование и дозирование сульфата железа ни в коем случае нельзя проводить одновременно. Кроме того, следует подчеркнуть, что хлорирование неэффективно против моллюсков, которые могут обнаружить поступление хлора, перестать питаться и открыться, когда газообразный хлор исчезнет. Следует также отметить, что хлорирование не разрешено использовать в некоторых странах и в некоторых районах по экологическим причинам. Иногда существуют охлаждающие воды, в которых биоцидная реакция хлора становится неэффективной из-за наличия аммиака, органических соединений серы и азота, а также соединений марганца. В прошлом и.г. было рекомендовано применять акролеин, но только при очень строгих мерах безопасности ⁽²⁴⁾ . Однако этот метод, по-видимому, больше не используется.

4.4 Макрообращение

Макрообрастание может происходить, несмотря на обычные системы предварительной очистки, вызванное морскими водорослями, древесиной, листьями, камнем, пластиком, гравием, рыбой, мидиями и растительностью. Крупные частицы вымываются в охлаждающую воду через дефектные уплотнения или, по другим причинам, слишком большие ячейки. Эмбрионы мидий могут проходить через экраны, цепляться за водопропускные трубы и стенки труб, созревать и отрываться и вымываться в конденсатор потоком охлаждающей воды. Это может привести к засорению трубных досок и труб, уменьшению охлаждающих поверхностей, эрозионной коррозии, которая может разрушить защитную пленку вокруг застрявшей в трубе частицы, вызванной турбулентностью и повышенной скоростью воды, коррозии в результате анаэробного распада органических веществ в забитых трубах с образованием сульфидов и аммиака, повышенный перепад давления и т. д. Во избежание таких последствий рекомендуется, помимо обычных систем очистки, применять специальные высокопроизводительные фильтры, желательно в виде самоочищающихся фильтров грубой и тонкой очистки, контролируемых автоматически перепад давления, вызванный собранным мусором ⁽⁵⁾ . Технологическая схема, представляющая систему очистки губчатого шарика со встроенным фильтром для мусора, показана на рис. 2.

Рисунок 2 Система очистки губчатого шарика (Taprogge)

6. Расход

Для предотвращения оседания плавающих частиц в каждой точке оборудования должна поддерживаться минимальная скорость потока 1,0 м/с. Успешными оказались средние скорости воды от 1,5 до 2,0 м/с. Если состояние воды неблагоприятное, может потребоваться проведение специальных процедур очистки через определенные промежутки времени, см. соответствующий раздел. Во избежание эрозионной коррозии в трубах конденсатора диаметром 1 дюйм, характеризующейся разрушением защитного слоя с последующим локальным или равномерным воздействием металла, следует поддерживать следующие максимальные скорости потока:

**Таблица 2.** Максимальный расход для труб диаметром 1 дюйм
Алюминиевая латунь	макс. расход	1,9 м/с
90-10 Cu-Ni	макс. расход	2,4 м/с
70-30 Cu-Ni	макс. расход	2,9 м/с

Уменьшение максимальной скорости потока может быть целесообразным, например, если в воде взвешены твердые абразивные частицы или если диаметр трубы намного меньше 1 дюйма 9. 0013

Приведенные выше значения скорости потока относятся к трубам диаметром около 1 дюйма. Для труб для забортной воды, как правило, имеющих гораздо большие размеры, возможны более высокие скорости потока, следующие ^(25,26) :

**Таблица 3.** Максимальный расход для труб диаметром > 50 мм
Алюминиевая латунь	2,8 м/с
90-10 Cu-Ni	3,5 м/с
70-30 Cu-Ni	4,5 м/с
минимальный расход для всех размеров и сплавов 1,0 м/с

В течение ограниченного времени расход может быть удвоен без каких-либо проблем для материала трубы (пожарные магистрали, системы охлаждения подводных лодок и т. д.)

7. Резервные охладители

Резервные охладители (и конденсаторы) иногда дублируются из соображений безопасности, т. е. один агрегат находится в резерве и не подключен к работающему контуру охлаждения. Тем не менее, резервные охладители, как правило, должны быть постоянно готовы к работе с требуемым заполнением водой. Для поддержания труб в надлежащем состоянии могут быть предприняты следующие меры:

частая замена рабочего и резервного охладителя (например, каждые 2–3 дня)
кратковременная периодическая промывка полным количеством воды (также каждые 2-3 дня)
установка системы промывочной очистки.

Поскольку риск коррозии выше для резервных охладителей, рекомендуется чистить их вручную и чаще, а также регулярно осматривать трубки ⁽²⁷⁾ .

8. Выключение

Конденсаторы особенно подвержены риску коррозии под отложениями в период запуска, когда еще не сформировался стабильный защитный слой. Если нельзя избежать короткого отключения (от 1 до 3 дней), то конденсатор можно оставить заполненным чистой охлаждающей водой, если в трубах нет отложений. В противном случае загрязненную охлаждающую воду следует слить, а трубы промыть чистой водой. Очистку также следует проводить, если содержание хлоридов в охлаждающей воде > 300 мг/л.

В случае длительных простоев рекомендуется не только выполнять вышеперечисленные процедуры, но и обеспечивать достаточную вентиляцию труб (открытие крышек люков и водяных камер). Трубки должны быть высушены обдувом горячим воздухом, если это возможно. Также рекомендуется запускать конденсатор всухую с открытыми крышками люков. Слив воды и сушка облегчаются за счет наклона конденсатора. Через определенные промежутки времени следует визуально проверять поверхности труб, чтобы убедиться, что они находятся в удовлетворительном состоянии ⁽²⁷⁾ . Высыхание защитного слоя приводит к растрескиванию и отслаиванию пленки. Такие пленки должны быть удалены механически или химически и должны быть повторно проявлены, как описано, при повторном включении конденсатора. Чтобы избежать этой процедуры, иногда проще запустить систему с уменьшенным расходом охлаждающей воды, при условии, что можно предотвратить отложения и можно гарантировать, что чистящие элементы не застрянут в трубах.

В случае судовых конденсаторов, расход которых зависит от скорости судна (естественная циркуляция), следует установить вспомогательную систему циркуляции, чтобы охлаждающая вода циркулировала даже в состоянии покоя или на очень низкой скорости.

9. Резюме

Во избежание преждевременных отказов при вводе в эксплуатацию, эксплуатации и после остановов на теплообменниках из медных сплавов основной задачей является формирование и сохранение прочного защитного поверхностного слоя. Какой тип вспомогательных мер следует применять, т.е. дозировку Fe++, механическую очистку и/или хлорирование, и в какой степени, зависит от индивидуальных условий на месте (качество воды, тип оборудования, режим работы и т.д.).

Однако следует также отметить, что большинство систем вводятся в эксплуатацию без особых мер предосторожности и работают удовлетворительно без серьезных проблем с коррозией ^{(1, 28)} .

В случае возникновения особых вопросов операторы должны связаться с производителем системы, а также с одним из национальных медных центров.

Франция – Центр информации дю Кювр, Париж

Германия DKI – Deutsches Kupfer Institut, Дюссельдорф

Великобритания – Ассоциация развития меди

Италия – istitutio ltaliano del Rame, Милан

Испания – Centro Espanol de Inforrncion del Cobre, Мадрид

USA-Copper Development Association, Inc., Нью-Йорк

Информация, рисунки и т. д. в этой публикации даны, насколько нам известно, но без какой-либо ответственности.

Ссылки

B. Todd Никельсодержащие материалы в морской и смежных средах. 25-я конференция металлургов, Торонто, август 1986 г.
Б. Тодд и П. А. Ловетт Выбор материалов для систем морской воды. Морская инженерная практика, часть 10. Институт морских инженеров, Лондон
П. Эффертц и В. Фихте Die Eisensulfat-Dosierung in Kuhlsystemen – Grundlagen und Anwendung. VGB Kraftwerkstechnik, 57, Heft 2, февраль 1977 г.
С. Сато и Т. Носетани Допустимая скорость воды и коэффициент чистоты алюминиево-латунного конденсатора Трубка с добавлением железа в морскую воду. Технические отчеты Sumitomo Light Metal. 11(4), 1970.
Брошюры от Taprogge GmbH, 58300 Wetter, Германия. Системы контуров водяного охлаждения, 09.1996 / Taprogge Cleaning Balls, 08. 1995 I Программа энергосбережения, 05.1997 / Комбинированное использование Taprogge для очистки губчатых шариков и впрыска сульфата железа, Технический отчет 85 – 27, 08.1985 / Filter Technology, 09.1996.
Дж. Кастл и Д. Эплер ESCA Исследование богатых железом защитных пленок на алюминиевых Латунных конденсаторных трубках. Наука о коррозии, Vol. 16, 1976.
Ф.П. ljsseling Rev. Corr. Пальто. . 269 (1983)
Р. Фрэнсис Влияние обработки охлаждающей воды на трубы конденсатора судов. Отчет об исследованиях BNF, № 1945, январь 1979 г.
M. Jasner Korrosionsverhalten von Kupfer und Kupferlegierungen в Меервассере. Fortbildungskurs am Institut für Schiffbau der Universität Hamburg, март 1988 г.
E. Newton and J. Birkett Обзор срока службы трубок конденсатора в соленой воде Arthur D. Little, Inc., Кембридж, США, август 1967 г.
А. Коэн и П. Ф. Джордж. Коррозия 74 / интернат. Коррозионный форум, 143/1-9, 1974
5. Хенриксон и соавт. Отчет СВФ-36 , 1997.
C. Pruvot Revue Generale Therm., 15, 503, 1976.
R. Francis Влияние поллютантов на коррозию медных сплавов в морской воде. BCJ, 1985, Vol. 20, №4.
C. Christensen Proc. 7-я Скандинавская конференция по коррозии , 1975.
H. Ahrendt Seewasserführende Rohrleitungen an Bord von Schiffen der Bundesrnarine. HANSA – Schiffahrt-Schiffbau-Hafen, 111. Jahrgang, Heft 14, 1974.
A.F.Stegelmann and R. Renfftlen Механическая очистка теплообменников в режиме реального времени, переработка углеводородов, Январь 1983 г.
ПТ. Гилберт Использование медно-никелевой оболочки для защиты морских сооружений от коррозии и обрастания . Морская инженерия с медно-никелевым сплавом, Королевский институт металлов, Лондон, апрель 1988 г.
К.А. Powell Предотвращение биологического обрастания медными сплавами . Ассоциация развития меди, Великобритания, публикация 113, июль 1995 г.
М. Яснер, Р. Кирхайнер, М. Рокель Результаты длительного воздействия медно-никелевых и никель-медных сплавов в Северном море. Судовая техника с медно-никелевым сплавом , Королевский институт металлов, Лондон, Великобритания, апрель 1988 г.
С. Сато и К. Нагота Факторы, влияющие на коррозию и загрязнение конденсаторных трубок из сплавов меди и титана . Конференция NACE, Коррозия в энергетике, Монреаль, сентябрь 1972 г.
C.A.PoweIl Стойкость медно-никелевых сплавов к коррозии и биообрастанию при использовании на шельфе и в других морских условиях . UK Corrosion & Eurocorr 94, Борнмут, ноябрь 1994 г.
Б. Тодд и Дж. Олдфилд Коррозия и хлорирование материалов для морских систем морской воды .
