Обозначение шероховатости поверхности на чертежах по ГОСТу

ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ

Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, на рамке допуска формы, а также разрывать выносную линию.

На линии невидимого контура допускается наносить обозначение шероховатости только в случаях, когда от этой линии нанесен размер.

Обозначения шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа.

Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа.

При изображении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров.

При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят.

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

Примечание. При расположении поверхности в заштрихованной зоне обозначение наносят только на полке линии-выноски.

Обозначение шероховатости. одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа вместе с условным обозначением . Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением .

Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

Примечание. Не допускается обозначение шероховатости или знак  выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости. Через заштрихованную зону линию границы между участками не проводят.

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных с ними колес – на линии расчетной окружности.

Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля или условно на выносной линии для указания размера
резьбы, на размерной линии или на ее продолжении.

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с черт. 18. Диаметр вспомогательного знака  – 4 … 5 мм.

В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак  не приводят.

Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение
поверхности, например: «шероховатость поверхности А – ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрихпунктирной линии, которой обводят поверхность на расстоянии 0,8 … 1 мм от линии контура.

ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ

Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

При применении знака без указания параметра и способа обработки его изображают без полки.

В обозначении шероховатости поверхности применяют один из знаков.

Высота должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота равна . Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

В обозначении шероховатости поверхности, способ обработки которой конструктором не устанавливается, применяют знак.

В обозначении шероховатости поверхности, которая должна быть образована только удалением слоя материала, применяют знак.

В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак с указанием значения параметра шероховатости.

Поверхности детали, изготовляемой из материала определенного профиля и размера, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены знаком без указания параметра шероховатости.

Состояние поверхности, обозначенной знаком , должно соответствовать требованиям, установленным соответствующим стандартом или техническими условиями, или другим документом, причем на этот документ должна быть приведена ссылка, например, в виде указания сортамента материала в графе 3 основной надписи чертежа по ГОСТ 2.104-2006.

При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки.

В верхней строке приводят значение параметра, соответствующее более грубой шероховатости.

При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке:

• параметр высоты неровностей профиля
• параметр шага неровностей профиля
• относительная опорная длина профиля

При нормировании требований к шероховатости поверхности параметрами, базовую длину в обозначении шероховатости не приводят, если она соответствует указанной в приложении 1 ГОСТ 2789-73 для выбранного значения параметра шероховатости.

Условные обозначения направления неровностей должны соответствовать приведенным в таблице. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Варианты обозначения шероховатости поверхности

Как и многие вопросы в конструировании, обозначение шероховатостей поверхности строго регламентируется соответствующим ГОСТом в единой системе конструкторской
документации (ЕСКД). В данном конкретном случае это ГОСТ 2.309-73 – «Обозначение шероховатостей поверхностей».

При механической обработке изделия, будь то деталь, целиком изготавливаемая из материала, или дообработка сборочной единицы в сборке, на обрабатываемые поверхности наносится в обязательном порядке обозначение шероховатости. Это сделано для того, чтобы рабочие, изготавливающие вашу деталь, знали, какой чистоты должна быть поверхность детали, а не оставили вам криво и косо отрубленный кусок железа в нужных габаритных размерах.

Обозначение шероховатости производится строго регламентированным значком, его можно видеть на рисунке ниже.

Отличительной особенностью знака является тот факт, что в случае применения оного без определенной характеристики, как, например, в случае не обработки поверхности (будет рассказано чуть далее), допускается изображать его без полки, просто в виде галочки.

Виды значка делятся на три типа:

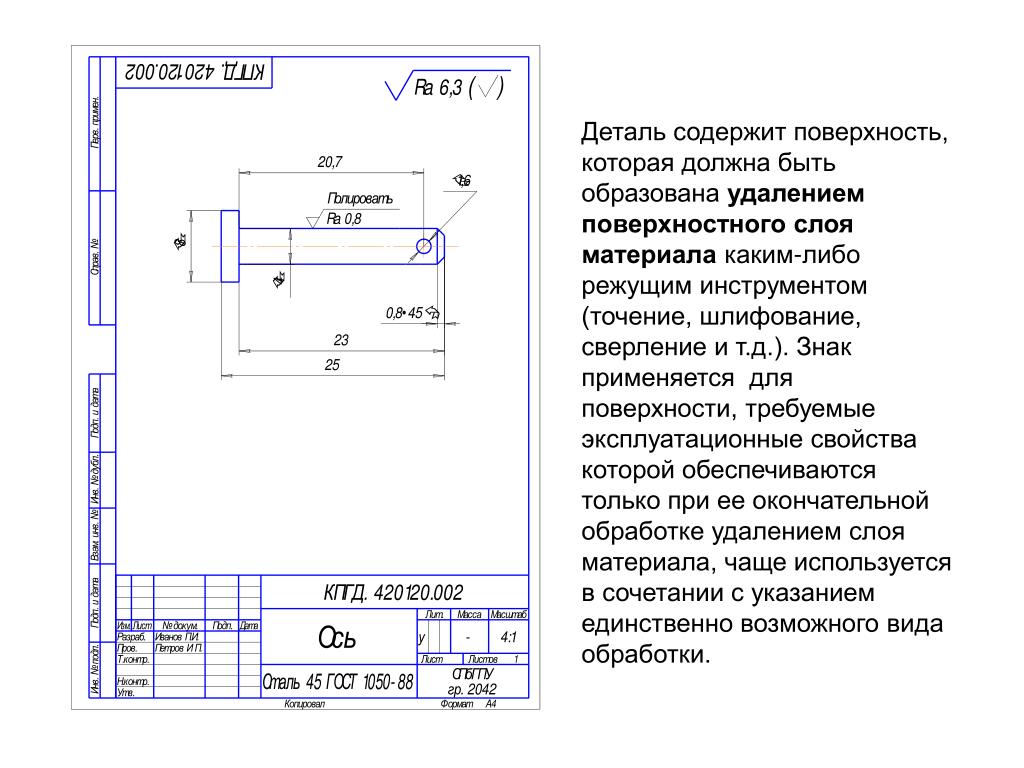

• Устанавливается в случае, когда конструктор не указывает конкретный способ обработки поверхности, требуя только конечный результат в виде определенной шероховатости поверхности.

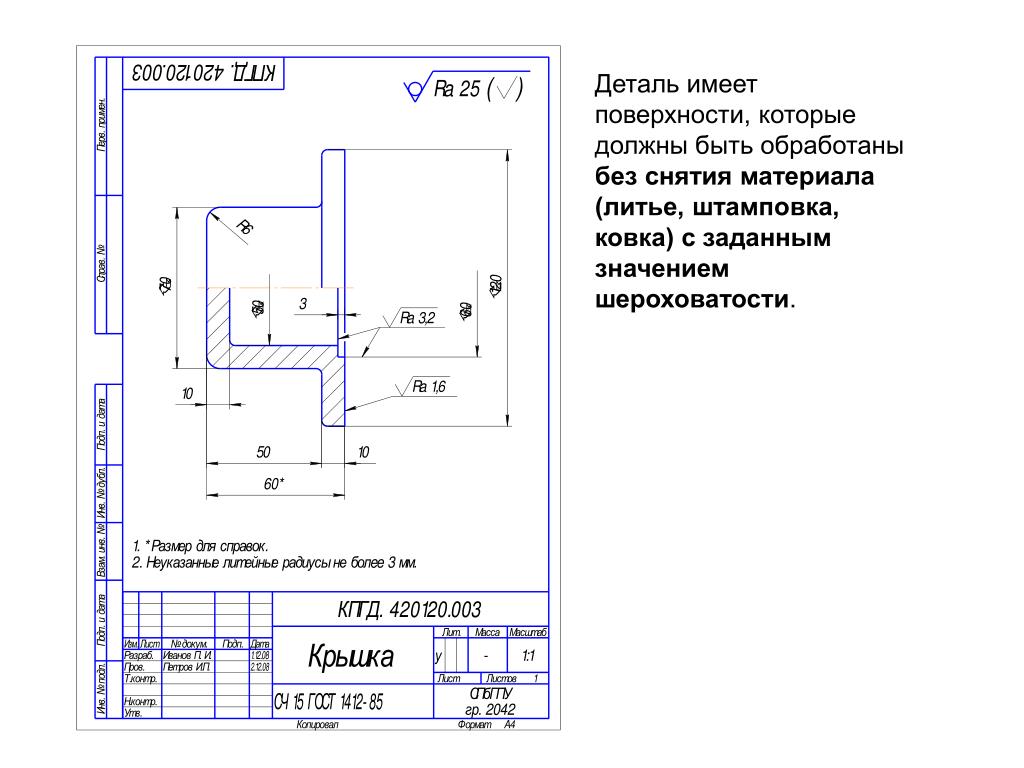

• Устанавливается в том случае, когда указанная шероховатость должна быть обязательно достигнута с удалением слоя материала с поверхности. Например, когда деталь явно берется с запасом по габаритам, оставляя допуск на обработку.
• Устанавливается в тех случаях, когда поверхность не должна быть обработана с удалением слоя материала. Он же в простонародье именуется «не обработка». Обычно устанавливают на поверхности, которые не обрабатываются – внутренние и внешние диаметры труб, поверхности листов гнутых деталей, или определенные стороны листов металла, чистота поверхности которых не играет роли в изготовлении изделия. Подразумевается, что чистота этой поверхности указана в ГОСТе или ТУ на материал, указанные в поле «Материал» основной надписи, и должна ей соответствовать.

Высота маленькой полки h должна быть приблизительно равна высоте букв шрифта на поле чертежа, H больше h в от 1,5 до 5 раз, и зависит от того, что записано под полкой знака. Толщина линий примерно половина толщины от основной линии на чертеже.

Значение параметра шероховатости берется из ГОСТ 2789-73

Это значение записывается под полкой значка после соответствующего обозначения, описанного так же в ГОСТ 2789-73. Пример – Ra1,6; Rz50.

При указании наибольшего значения шероховатости указывается только это значение — Ra1,6

Допускается указывать наименьшее значение шероховатости — Ra6,3min

Допускается указывать диапазон шероховатостей от минимального до максимального значения, в таком случае пределы указывается в две строки после обозначения типа шероховатости

Допускается указывать несколько диапазонов разных типов шероховатостей под одним знаком. Показано на рисунке далее.

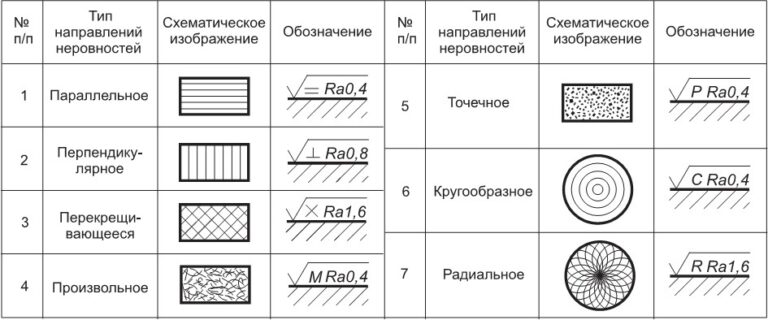

Условные обозначение направления неровностей должны соответствовать обозначениями их ГОСТ 2789-73, но приводятся они только при необходимости. Ниже приведена таблица соответствия условных обозначений направлениям неровностей.

В случае, когда достигнуть необходимой чистоты поверхности можно только конкретным способом, либо конструкция изделия подразумевает использование только одного способа обработки поверхности, этот способ указывается над полкой значка.

На чертежах допускается упрощенное изображение шероховатостей поверхностей. В таком случае нужная шероховатость обзывается одной из свободных букв, не использованных на чертеже, а полное ее обозначение расшифровывается в технических требованиях.

В случае, если направление для измерения шероховатости определенной поверхности отличается от предусмотренного ГОСТ, это отображается на чертеже при помощи специальной двунаправленной стрелки.

Проводимые изменения

В машиностроении и других отраслях промышленности, в которых проводится создание деталей путем снятия материала различными методами обработки, довольно часто встречается ситуация, когда мастеру предоставляется только чертеж, на основании которого он должен выбрать тип режущего инструмента и режимы работы. Примером можно назвать случай с резьбовыми поверхностями. Обозначение арифметического показателя отклонения профиля используется для определения класса шероховатости, после чего во время обработки проводится контроль качества поверхности. Пример можно назвать профилографы. Структура поверхности проверяется после каждого этапа обработки и доводится до нужного показателя

Основные правила, используемые для обозначения неровности поверхности на чертежах

Основные правила, которые необходимо использовать при выполнении чертежа:

1. На чертеже указываются все шероховатости поверхности для используемого материала без учета используемых методов.
2. Нанесение значений шероховатостей осуществляется на разрезах, которые имеют размер.
3. Знаки наносятся на всех видах линий используемых в чертеже.
4. При наличии у знака полки его местоположение определяется по отношении к основной надписи.
5. Если изделие имеет разрыв на чертеже, то производится маркировка только одной части изображения.
6. Если поверхностный слой требует использования обработки участков детали различного класса, то производится разделение с помощью сплошной линии.
7. В случае сокращения места необходимого для нанесения обозначений на чертеже возможно допустимое упрощение знаков.
8. При одинаковом значении шероховатости поверхности контура, значение наносится один раз.
9. При идентичности различных поверхностей с одинаковыми значениями шероховатости, допускается нанесение значений один раз.
10. Знаки, обозначающие неровности должны иметь толщину в 1.5 раза больше, чем  нанесенные на изображение.
11. Условия, обозначающие направление поверхностей должны соответствовать стандартам.
12. Обозначение шероховатости поверхности производится с использованием общих правил.

Учитывая структуру материала, конструктор имеет возможность указать необходимые параметры, предъявляемые к качеству поверхностей. Причем характеристики могут указываться по нескольким параметрам с установкой максимально и минимального значения с возможными допусками.

Применяемые символы

На чертеж могут наносить несколько условных обозначений для того, чтобы сообщить мастеру об особенностях обработки детали. Распространенные значки следующие:

1. Тип обработки не установлен – условный знак обычная галочка. Этот символ встречается крайне часто.
2. Обработка с удалением материала – представлен также галочкой, в центре которой есть перемычка.
3. При проведении обработки детали без удаления слоя материала также используется условный знак.
4. Для указания класса могут указываться значения Ra или Rz. К примеру, Ra является средним арифметическим показателем отклонения профиля и может иметь различное числовое значение. Rz является обозначением неровности профиля по десяти точкам. Узнать класс можно по таблице. Во время изучения чертежа таблица может использоваться для выбора метода обработки.

Большая часть условных знаков используется лишь для указания метода обработки, значения Ra и Rz нужны для точного определения режимов обработки.

Основные обозначения

Шероховатость исследуемой поверхности измеряются на допустимо небольших площадях, в связи с чем базовые линии выбирают,  учитывая параметр  снижения влияния волнообразного состояния поверхности на изменение высотных параметров.

Неровности на большинстве поверхностей возникают по причине  образующихся деформаций верхнего слоя материала при осуществляемой обработке с использованием различных технологий. Очертания профиля получают при проведении обследования с помощью алмазной иглы, а отпечаток  фиксируется на профилограмме. Основные параметры, характеризующие шероховатость поверхности  имеют определенное буквенное обозначение, используемое в документации, чертежах и получаемые при проведении измерений деталей(Rz, Ra, Rmax, Sm, Si, Tp).

Для измерения  неровности  поверхности используют несколько определяющих параметров:

• Ra- обозначает значение исследуемого профиля с возможным отклонением (среднеарифметическим)  и измеряется в мкм;
• Rz – обозначает высоту измеряемых неровностей определяемую по  10  основным точкам в мкм;
• Rmax –максимальное допустимое значение параметра по высоте.

Также используются  шаговые параметры  Sm  и Si и опорная длина исследуемого  профиля tp. Данные параметры указываются при необходимости учитывать условия эксплуатации деталей. В большинстве случаев для измерений используется универсальный показатель  Ra, который дает наиболее полную характеристику с учетом всех точек профиля. Значение средней высоты Rz применяется при возникновении затруднений связанных с определением  Ra с использованием приборов. Подобные характеристики  оказывают влияние на сопротивление и виброустойчивость, а также электропроводимость материалов.

Значения определений  Ra и Rz указаны в специальных таблицах и при необходимости  могут использоваться при проведении необходимых расчетов. Обычно определитель Ra обозначается без числового символа, другие показатели имеют необходимый символ. Согласно действующим нормативным актам (ГОСТ) существует шкала, в которой даны значения  шероховатостей поверхности различных  деталей,  имеющих  подробную  разбивку на 14 специальных классов.

Существует прямая зависимость, определяющая  характеристики обрабатываемой поверхности, чем выше показатель  класса, тем меньшее значение имеет высота измеряемой поверхности и лучше качество обработки.

Примеры обозначения шероховатости

Обозначение шероховатости симметрично расположенных элементов симметричных изделий наносят один раз
Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначения шероховатости.  Через заштрихованную зону линию границы между участками не проводят.

Пример обозначения шероховатости внутренней конической резьбы

Пример обозначения шероховатости внутренней резьбы

Классы шероховатости, соответствующие им значения параметров шероховатости, современное обозначение на чертеже

Классы шероховатости	Параметры шероховатости Ra, мкм	Параметры шероховатости Rz, мкм	Обозначение шероховатости ранее действующее	Современное обозначение шероховатости
1	80	320	Rz 320	50
2	40	160	Rz 160	25
3	20	80	Rz 80	12,5
4	10	40	Rz 40	6,3
5	5	20	2,5	1,6
6	2,5	10	1,25	0,8
7	1,25	6,3	0,63	0,4
8	0,63	3,2	0,32	0,1
9	0,32	1,6	0,16	0,05
10	0,16	0,8	0,08	0,025
11	0,08	0,4	0,04	0,0125
12	0,04	0,2	0,02	0,006
13	0,02	0,1	0,01	0,0032
14	0,01	0,05	0,005	0,0016

Шероховатость на чертеже обозначается значком, ориентированным к обрабатываемой поверхности. Вид значка зависит от способа обработки заложенной конструктором
Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота Н равна (1,5…5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной линии.

Обозначение шероховатости поверхности без указания способа обработки

При обработке происходит  удаление слоя материала

Образование поверхности осуществляется без удаления слоя материала (прессование, дорнование и т.д.)

Знак обозначение шероховатости поверхности должен быть ориентирован к основной надписи чертежа следующим образом

Значения параметра шероховатости R

_a в зависимости от способа обработки

Способ обработки	Ra, мкм
Шлифование	0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200
Точение и расточка	0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Фрезерование	0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Строгание	0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Электроэрозионная обработка	0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Дробеструйная и пескоструйная обработка	0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Полирование	0,006; 0,0125; 0,025; 0,050; 0,100; 0,200

Знаки для обозначения шероховатости поверхности в зависимости от вида ее обработки

Основной знак, соответствующий обычному условию нормирования шероховатости, когда метод образования поверхности чертежом не регламентируется.

Знак, соответствующий, конструкторскому требованию, чтобы поверхность была образована удалением слоя материала, например, точением, шлифованием, полированием, травлением и т. п. (конкретный вид обработки может и не указываться).

Знак, соответствующий конструкторскому требованию, чтобы поверхность была образована без удаления поверхностного слоя материала, например, литьем, штамповкой, прессованием (конкретный вид образования поверхности может и не указываться).

Методы осуществления контроля

Для осуществления контроля шероховатости поверхности используются два метода:

• качественный;
• количественный.

При проведении качественного контроля проводится сравнительный анализ поверхности рабочего исследуемого  и стандартного образцов путем визуального осмотра и на ощупь. Для проведения исследования выпускаются специальные наборы образцов поверхностей имеющих регламентную обработку согласно ГОСТ 9378-75. Каждый образец имеет маркировку с указанием показателя Ra и метода  воздействия на поверхностный слой материала (шлифовка, точение, фрезерование т. д.). Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного  слоя при характеристиках  Ra=0,6-0,8 мкм и выше.

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

Образцы шероховатости поверхности

Количественный контроль  поверхности проводится с использованием  приборов работающих с  применением  разных технологий:

• профилометра;
• профилографа;
• двойного микроскопа.

Как наносить обозначение шероховатости поверхности на чертеже

На чертеже шероховатость обозначается для конкретной поверхности. При этом она может располагаться как непосредственно на линии контура детали, так и на выносной линии, стрелка которой указывает на нужную поверхность. Выбирается стиль изображение исходя и загруженности чертежа для каждого конкретного случая отдельно. Также допускается наносить шероховатость на продолжение размерной линии, принадлежащей к искомой поверхности.

Стоит обратить внимание, что наносить обозначение шероховатости на линиях невидимого контура допускается только в тех случаях, если по ним нанесен размер. При обозначении шероховатости для всей детали целиком, ее значение приводят в правом верхней углу чертежа согласно схеме, указанной на рисунке ниже

При обозначении шероховатости для всей детали целиком, ее значение приводят в правом верхней углу чертежа согласно схеме, указанной на рисунке ниже.

Если при указании общей шероховатости помимо этого на поле чертежа показаны шероховатости для конкретных поверхностей – справа от углового обозначения указывается знак в скобках, говорящий слесарю или токарю о том, что помимо общего значения где-то на поле чертежа есть и дополнительное. Самое распространенное – общая шероховатость 6,3 и не обработка в скобках.

В случае, если указанная для поверхности шероховатость применяется для всего контура детали, а не только для той поверхности, на которую нанесена – в значке шероховатости рисуется круг.

Ну и стоит отметить последний вариант, когда шероховатость обозначается не для одной плоскости, а для сложной составной поверхности. В таком случае допускается указывать ее в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности.

Надеюсь, что эта статья будет полезной тем, кто хочет быстро понять, что же нужно поставить на чертеже и как это сделать правильно.

Задание шероховатости поверхности на чертежах деталей

Все поверхности любой детали, независимо от способа их получения, имеют макро- и микронеровности в виде выступов и впадин.

Характеристика совокупности неровностей, образующих рельеф поверхности и определяющих ее качество, называют шероховатостью поверхности.

Значения параметров шероховатости выбирают в зависимости от эксплуатационных, технологических, экономических и эстетических требований, предъявляемых к определенным поверхностям для обеспечения заданного качества изделия. Рабочие (сопрягаемые) поверхности детали обрабатывают более качественно, чем нерабочие.

Шероховатость поверхности регламентирует ГОСТ 2789–73 и ГОСТ 2.309–73. Первый устанавливает требования к качеству поверхности независимо от способа ее обработки, второй — структуру обозначения шероховатости поверхности и правила нанесения на чертежах.

Шероховатость поверхности классифицируется по параметрам Rа и Rz:

• Rа — среднее арифметическое отклонение профиля, является предпочтительным;
• Rz — высота неровностей профиля по 10 точкам.

В машиностроительных чертежах при задании шероховатости обычно используют параметр Rа. Значение параметра шероховатости выбирают в зависимости от условий взаимодействия детали с другими деталями в составе механизма.

На детали можно выделить следующие поверхности:

• сопрягаемые — поверхности, которые являются охватывающими или охватываемыми, соприкасаясь с поверхностями других деталей;
• привалочные — поверхности, которые соприкасаются с поверхностями других деталей, но не являются охватывающими или охватываемыми;
• свободные — поверхности, не соприкасающиеся с поверхностями других деталей.
  Требования к ним наименьшие.

Сопрягаемые поверхности имеют одинаковые значения шероховатости поверхности.

Значения параметра шероховатости Ra для поверхностей различного назначения приведены ниже.

Таблица 1. Числовые значения шероховатости поверхностей

Поверхности детали	Рекомендуемое значение Rа, мкм
Свободные поверхности	50; 25; 12,5
Соприкасающиеся поверхности: неподвижные (привалочные)	12,5; 6,3
подвижные, рабочие (меньшие значения для больших относительных скоростей скольжения)	3,2; 1,6; 0,8
резьбовые	6,3; 3,2

Примером поверхности с высокими требованиями к обработке поверхности служат шейки валов, сопрягаемые с уплотнениями, где Ra 0,8 …Ra 0,4.

Большие значения шероховатости для таких поверхностей приводят к преждевременному повреждению уплотнений и выходу из строя механизма. При задании значений шероховатости следует руководствоваться правилом — не задавать меньшие значения шероховатости, так как это приводит к значительному удорожанию детали.

Знаки для обозначения шероховатости (рис. 1), структуру обозначения шероховатости поверхности и правила нанесения ее на чертежи устанавливает ГОСТ 2.309–73.

Рис. 1. Знаки шероховатости: а — высота h знаков должна быть равна высоте цифр размерных чисел чертежа; высота Н составляет (1,5…3)h; толщина линий знаков ≈ 0,5s, где s — толщина основной линии, применяемой на чертеже; б — обозначение шероховатости поверхностей, способ обработки которых не устанавливается конструктором; в — обозначение шероховатости поверхности, которая должна быть образована удалением слоя материала, например, точением, строганием, фрезерованием, полированием и т. п.; г — обозначение шероховатости поверхности, которая образована без удаления слоя материала по данному чертежу

Размер шрифта параметра шероховатости такой же, как на чертеже.

Знаки шероховатости поверхностей располагают на линиях видимого контура, на выносных линиях (ближе к размерной линии) и на размерных линиях или на их продолжениях (рис. 2).

Рис. 2. Положение знаков шероховатости на чертеже

Острие знака шероховатости прикасается к обрабатываемой поверхности только с той стороны, откуда возможен подвод режущего инструмента.

Знаки шероховатости поверхности располагают на тех изображениях, на которых проставлены размеры данных поверхностей.

Шероховатость поверхностей повторяющихся элементов изделия (отверстий, пазов, канавок, фасок и т. п.) наносят только один раз.

Обозначение шероховатости поверхности профиля резьбы наносят условно на выносную линию для указания размера резьбы или на размерную линию (рис. 3).

Рис. 3. Примеры указания шероховатости

Если все поверхности детали имеют одинаковую шероховатость, то ее обозначение проставляется в правом верхнем углу чертежа, а на изображениях не указывается (рис. 4, а). Размеры и толщина линий знака, выносимого в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем у размерных чисел, нанесенных на изображение. Расстояние от знака до верхней и боковой рамок чертежа должно составлять 5…10 мм (рис. 4, а и б).

Если на чертеже имеются поверхности с другими значениями, то в правом верхнем углу ставят знак шероховатости, дополненный знаком в скобках (рис. 4,

б). На остальных поверхностях указывают соответствующие параметры шероховатости. Значение шероховатости поверхности в верхнем правом углу в этом случае следует задавать, исходя из максимального количества таких поверхностей. В этом случае на изображениях будет необходимость в меньшем количестве знаков шероховатости.

Детали, выполненные из сортового профиля (сортового материала), имеют на большинстве поверхностей шероховатость, заданную стандартом исходного профиля. Чертежи таких деталей имеют неуказанную шероховатость, показанную на рис. 4, в.

Рис. 4. Обозначение шероховатости: а — одинаковая для всех поверхностей; б — часть поверхностей имеет одинаковую шероховатость; в — поверхности деталей из сортового профиля

Если шероховатость поверхностей, образующих контур, одинаковая, то обозначение шероховатости следует наносить один раз в соответствии с рис. 5. Диаметр окружности вспомогательного знака равен 4…5 мм.

Рис. 5. Обозначение шероховатости с одинаковым контуром

Шероховатость поверхностей должна быть задана на чертежах деталей, начертание знаков должно соответствовать стандарту.

Просмотров: 63

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. — Студопедия

Поделись

Базовая длина– длина базовой линии l, длина линиии, используемой для выделения неровностей.

Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик.

Средняя линия профиля – не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости	Наименование параметра шероховатости	Определение параметра шероховатости +См. рисунок выше
Ra	Среднее арифметическое отклонение профиля	Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz	Высота неровностей профиля по 10 точкам	Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax	Наибольшая высота поверхностей профиля	Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm	Средний шаг неровностей профиля	Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S	Средний шаг неровностей профиля по вершинам	Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp	Относительная опорная длина профиля	Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости

(в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости	Базовая длина l, мм	Ra предпочт., мкм	Ra допустимые, мкм	Rz, мкм
	8,0		80; 63; 40	320; 250; 200; 160
	8,0		40; 32; 20	160; 125; 100; 80
	8,0	12,5	20;16,0;10,0	80; 63; 50; 40
	2,5	6,3	10,0;8,0;5,0	40; 32; 25; 20
	2,5	3,2	5,0; 4,0; 2,5	20; 16; 12,5; 10,0
	0,8	1,6	2,5; 2,0; 1,25	10,0; 8,0; 6,3
	0,8	0,80	1,25; 1,00; 0,63	6,3; 5,0, 4,0; 3,2
	0,8	0,40	0,63; 0,50; 0,32	3,2; 2,5; 2,0; 1,60
	0,25	0,20	0,32; 0,25; 0,160	1,60; 1,25; 1,00; 0,80
	0,25	0,10	0,160; 0,125; 0,080	0,80; 0,63; 0,50; 0,40
	0,25	0,050	0,080; 0,063; 0,040	0,40; 0,32; 0,25; 0,20
	0,25	0,025	0,040; 0,032; 0,020	0,20; 0,16; 0,125; 0,100
	0,08	0,012	0,020; 0,016; 0,010	0,100; 0,080; 0,063; 0,050
	0,08	0,012	0,010; 0,008	0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения:

Значения параметров шероховатости указывают на чертежах нижеследующим образом:

– Ra указывается без символа, а другие параметры с символом.

– При указании диапазона параметров записывают пределы в 2 сроки:

1,25 1,00

Rz 0,080 0,063

t60 50 80

– Номинальное значение параметра записывается с предельным отклонением

– При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).

– Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице “Значения параметров Ra и Rz для указанных классов шероховатости” выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис. 1 – вид обработки поверхности не устанавливается	Рис.2 – обработка поверхности со снятием слоя материала (токарная, фрезерование….)	Рис.3 – обработка поверхности без снятия слоя материала (ковка, литье….)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h – примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шероховатости. (Администрации проекта ДПВА такие значки не встречались никогда, но они существуют).

Рисунок. Условные обозначения направлений неровностей на значке шероховатости.



Как обозначается текстура поверхности на чертежах?

В технических чертежах используется стандартизированный графический язык, который позволяет субподрядчикам понять намерения проектировщиков. Они содержат спецификации размера и положения, допуски на размеры и часто допуски на текстуру поверхности. Технический чертеж является обязательным для сторон договором, который выступает в качестве ссылки в случае возникновения споров о несоответствии изготовленной детали. Франсуа Блатейрон, старший эксперт по метрологии Digital Surf исследует тему.

Характеристики текстуры поверхности указываются с помощью корневого символа. Этот корневой символ определен в стандарте ISO 1302 (последняя версия опубликована в 2002 г.). Новая серия ISO 21920-1 вскоре заменит этот стандарт несколькими изменениями, которые могут изменить общепринятую практику.

Корневой символ

Указанный параметр должен быть помещен под корневым символом как минимум с его предельным значением (см. рис. 1 ниже). Эти параметры определены в ISO 4287, ISO 13565 или ISO 12085. Многие другие обозначения определены по умолчанию и могут быть опущены на чертеже.

Рисунок 1. Заданный параметр с его предельным значением.



Если требуются значения, отличные от значений по умолчанию, они должны быть указаны явно. Например, на рис. 2. ниже ширина полосы определяется с отсечкой 0,008 мм (8 мкм) для λs и отсечкой 2,5 мм для λc.

Рисунок 2. Заданный параметр с заданной пропускной способностью.

Строка спецификации под корневым символом может быть очень длинной для некоторых параметров, что затрудняет ее интерпретацию.

Скрытые значения по умолчанию

Тип фильтра в предыдущем примере не указан, поскольку это фильтр по умолчанию (фильтр Гаусса, согласно ISO 16610-21). Правило принятия решения также является правилом по умолчанию, правилом 16%, определенным в ISO 4288:1996.

Все эти значения по умолчанию необходимо понимать как проектировщику при создании чертежа, так и метрологу в процессе поверки. К сожалению, обычно это не так, и многие неверные толкования могут привести к спорам и, в конечном итоге, привести к большим затратам.

Объяснение правил принятия решений и скрытых значений по умолчанию для индикации чертежа можно найти в этом видео.

Еще одним важным скрытым значением по умолчанию является тот факт, что параметры рассчитываются на нескольких длинах выборки и усредняются. По умолчанию используются пять длин выборки. Об этом аспекте обычно заботятся пакеты программного обеспечения для анализа, но пользователи должны понимать причины, лежащие в его основе.

С пятью длинами выборки и отсечкой 0,8 мм анализируемый профиль будет иметь длину всего 4 мм (5×0,8 мм), даже если пользователь измерил профиль 16 мм. При необходимости проектировщики должны адаптировать оценочную длину к области заготовки, на которую они наносят спецификацию шероховатости, и в явном виде указывать на чертеже более длинную оценочную длину.

Например, на рисунке 3 (см. ниже) расчетная длина составляет 20×0,8 мм = 16 мм.

Рис. 3. Пример параметра, рассчитанного на нескольких длинах выборки.



Видеоруководство по параметрам, рассчитанным в соответствии со стандартом ISO 4287, можно найти здесь.

В новом стандарте ISO 21920 среднее значение длины выборки будет снижено для большинства параметров, но длина оценки по-прежнему будет определяться как кратное предельному значению с числом по умолчанию 5xλc… если проект стандарта не будет изменен до его публикации !

Новые корневые символы

Хорошей новостью является то, что спецификации, основанные на новом стандарте (ISO 21920), будут использовать модифицированный корневой символ с пунктирной линией над треугольником. Чертежи с этим новым символом следует интерпретировать в соответствии с ISO 21920 (части 1–3), тогда как при использовании старого символа чертежи следует интерпретировать в соответствии с ISO 1302, ISO 4287, ISO 4288. Другой модифицированный корневой символ с перекошенным квадратом , относится к характеристикам площади в соответствии с серией стандартов ISO 25178.

Рисунок 4. Новые корневые символы и соответствующие стандарты.

Позиция параметра

Другим большим изменением, внесенным новым стандартом, является положение параметра и его предела под корневым символом. В ISO 1302 параметр был написан после косой черты, чтобы отделить его от спецификации полосы пропускания (см. рисунок ниже).

Рис. 5. Выражение, определенное стандартом ISO 1302.



В новом стандарте параметр и предел записываются первыми для большей ясности. Остальное пишется после косой черты (см. рис. 6 ниже).

Рис. 6. Обновленное выражение, определенное стандартом ISO 21920.

Обновите свои методы

Эти изменения направлены на упрощение, но в то же время они требуют от пользователей обновления своих знаний и методов.

Во избежание неправильных толкований потребность в образовании и обучении выше, чем когда-либо. Это миссия нашей Руководство по метрологии поверхности , которое находится в свободном доступе в Интернете.

---

Автор : François Blateyron

Ресурсы :

• Указание текстуры поверхности на технических чертежах : guide.digitalsurf.com/en/guide-1302-indications
• ISO 1302:2002 : Указание текстуры поверхности в технической документации на продукцию.
• ISO/DIS 21920-1:2020 : Текстура поверхности: Профиль. Часть 1: Указание текстуры поверхности.
• ISO 14253-1:2017 : Контроль путем измерения заготовок и измерительного оборудования. Часть 1: Правила принятия решений для проверки соответствия или несоответствия спецификациям.
• Руководство по метрологии поверхности : digitalsurf.com/guide

Символы шероховатости поверхности | Введение в шероховатость

Понимание символов шероховатости поверхности

Символы, обозначающие текстуру поверхности механически обработанных и конструкционных деталей, используются в промышленных схемах. Графическое представление с использованием этих символов определено в ISO 1302:2002.

В этом разделе объясняется, как писать эти символы для обозначения текстуры поверхности.

Объяснение терминологии

Текстура поверхности	Это общий термин для таких факторов, как шероховатость, необходимость удаления механической обработки, направление складок и волнистость поверхности деталей машин и конструкций.
Обработка удаления	Это относится к удалению поверхностных слоев с деталей путем механической обработки или аналогичных методов.
Направление сгиба	Это направление четких складок, которые образуются во время механической обработки.

Символы, указывающие поверхность цели и положение этих символов

При графическом представлении текстуры поверхности символ, указывающий на целевую поверхность, выражается двумя линиями, имеющими разной длины с углом между ними 60°.

Этот метод индикации шероховатости поверхности графически отображает такую ​​информацию, как значение шероховатости поверхности, пороговое значение, длина, метод обработки, символ направления сгиба и волнистость поверхности на символе индикации поверхности, как показано ниже.

• a: Символ и значение параметра полосы пропускания или длины выборки и текстуры поверхности
• b: Индикация второго и последующих параметров, когда требуется несколько параметров
• c: Метод обработки
• d: Складка и ее направление
• e: Припуск на обработку

Показанные ниже дескрипторы используются для графического представления шероховатости поверхности. Однако, вообще говоря, стандартные условия , которые показаны красным цветом , опущены, а обозначения, показанные синим цветом, включаются только при необходимости.

Символ	Значение	Пояснительная диаграмма
	Складки, сделанные режущим инструментом во время обработки, параллельны поверхности, зафиксированной на схеме, на которой написан символ. ПримерФормованная поверхность
	Складки, сделанные режущим инструментом во время обработки, перпендикулярны поверхности, зафиксированной на схеме, на которой написан символ. Пример Фасонная поверхность (точеная на токарном станке, вид сбоку), цилиндрическая шлифованная поверхность
	Складки, сделанные режущим инструментом при обработке, расположены под углом и пересекают друг друга на поверхности, запечатленной на схеме, на которой написан символ. Пример Хонингование обработанной поверхности
	Складки, сделанные режущим инструментом во время обработки, многократно пересекаются или не имеют заданного направления. Пример Притертая поверхность, сверхфинишированная поверхность, торцевая или концевая фрезерованная поверхность с поперечной подачей
	Складки, сделанные режущим инструментом во время обработки, образуют в основном концентрические окружности по отношению к центру поверхности, на которой написан символ. ПримерЛицевая поверхность
	Складки, сделанные режущим инструментом во время обработки, образуют в основном радиальный рисунок по отношению к центру поверхности, на которой написан символ.

Что такое отделка поверхности? Единицы измерения, символы и таблица

Отделка поверхности, также известная как текстура поверхности или топография поверхности, представляет собой характер поверхности, определяемый тремя характеристиками: укладка, шероховатость поверхности и волнистость. Он включает в себя небольшие локальные отклонения поверхности от идеально плоской поверхности (истинной плоскости).

Текстура поверхности является одним из важных факторов, контролирующих трение и формирование передаточного слоя при скольжении. Значительные усилия были предприняты для изучения влияния текстуры поверхности на трение и износ в условиях скольжения.

Текстуры поверхности могут быть изотропными или анизотропными. Иногда при скольжении могут наблюдаться явления прерывистого трения, в зависимости от текстуры поверхности.

Каждый производственный процесс создает текстуру поверхности. Процесс обычно оптимизируется, чтобы гарантировать, что полученная текстура пригодна для использования. При необходимости будет добавлен дополнительный процесс для изменения исходной текстуры.

Последним процессом может быть шлифование (абразивная резка), полировка, притирка, абразивоструйная обработка, хонингование, электроэрозионная обработка (EDM), фрезерование, литография, промышленное травление/химическое фрезерование, лазерное текстурирование или другие процессы

Определение Отделка поверхности

Отделка поверхности, также известная как текстура поверхности или топография поверхности, представляет собой характер поверхности, определяемый тремя характеристиками: укладка, шероховатость поверхности и волнистость. Он включает в себя небольшие локальные отклонения поверхности от идеально плоской поверхности (истинной плоскости).

Отделка поверхности – это мера общей текстуры поверхности, которая характеризуется укладкой, шероховатостью и волнистостью поверхности. Отделка поверхности, когда предполагается, что она включает все три характеристики, часто называется текстурой поверхности, чтобы избежать путаницы, поскольку машинисты часто называют шероховатость поверхности отделкой поверхности. Другой термин, аналогичный поверхностной текстуре, — топология поверхности.

Эта диаграмма дает представление о том, как думать об отношениях волнистости, укладки и шероховатости:

Lay

Lay — это термин, используемый для описания доминирующего узора на поверхности и ориентации этого узора. Укладка обычно создается в процессе производства и может быть параллельной, перпендикулярной, круговой, заштрихованной, радиальной, разнонаправленной или изотропной (ненаправленной). Мы обсудим символы и интерпретацию лей в разделе «Символы» ниже.

Волнистость

Волнистость – это термин, используемый для наиболее широко разнесенных вариантов отделки поверхности. Эти периодические дефекты поверхности больше, чем длина выборки шероховатости, но малы, коротки и достаточно регулярны, чтобы их не считали дефектами плоскостности.

Общие причины волнистости поверхности включают коробление от нагревания и охлаждения и дефекты обработки из-за вибрации или отклонения.

Волнистость измеряется на оценочной длине, и создается профиль волнистости для этой длины. Профиль волнистости не включает никаких неровностей поверхности из-за шероховатости, плоскостности или изменений формы.

Расстояние между волнами (Wsm) — это расстояние между пиками волн, а высота волны определяется параметрами средней волнистости (Wa) или общей волнистости (Wt).

Требования к волнистости менее распространены, чем требования к шероховатости, но они могут быть важны для определенных деталей, таких как кольца подшипников или уплотнительные поверхности.

Шероховатость поверхности

Шероховатость поверхности, часто сокращенная до шероховатости, относится к небольшим неровностям геометрии поверхности. Шероховатость является наиболее часто определяемым, измеряемым и рассчитываемым аспектом шероховатости поверхности, и многие люди используют термин «чистота поверхности» только для описания шероховатости.

Обозначения шероховатости поверхности

Обозначение базовой шероховатости представляет собой галочку с точкой, упирающейся в задаваемую поверхность. Варианты этого символа предоставляют дополнительные инструкции, как описано в таблице ниже.

Единицы отделки поверхности

Ra – средняя шероховатость

Ra также известна как среднее арифметическое (AA) или среднее значение центральной линии (CLA). Это средняя шероховатость в области между профилем шероховатости и его средней линией. Графически Ra представляет собой площадь между профилем шероховатости и его центральной линией, деленную на расчетную длину. Длина оценки обычно составляет пять длин выборки, где каждая длина выборки равна одной длине отсечки.

Ra — наиболее часто используемый параметр шероховатости поверхности. Одна из причин, по которой это так распространено, заключается в том, что довольно легко взять абсолютное значение сигнала и интегрировать сигнал с помощью аналоговой электроники, поэтому Ra можно измерить приборами, не содержащими цифровых схем.

Ra, хотя и является обычным, недостаточен для полной характеристики шероховатости поверхности. В зависимости от применения поверхности с одним и тем же Ra могут работать совершенно по-разному. Вот 4 поверхности с одинаковым Ra и совершенно разными формами.

Чтобы различать эти различия, необходимы дополнительные параметры.

Rmax – расстояние по вертикали от самого высокого пика до самого низкого впадины

Rmax особенно чувствителен к аномалиям, таким как царапины и заусенцы, которые могут быть неочевидны при таких измерениях, как Ra, основанных на средних значениях.

Rz – предпочитают многие европейцы

Rz часто предпочитают Ra в Европе и особенно в Германии. Вместо измерения от осевой линии, как Ra, Rz измеряет среднее значение 5 самых больших пиков и разностей впадин в пределах пяти длин выборки. В то время как Ra относительно нечувствителен к некоторым экстремальным значениям, Rz весьма чувствителен, поскольку именно для измерения этих экстремальных значений он и предназначен.
