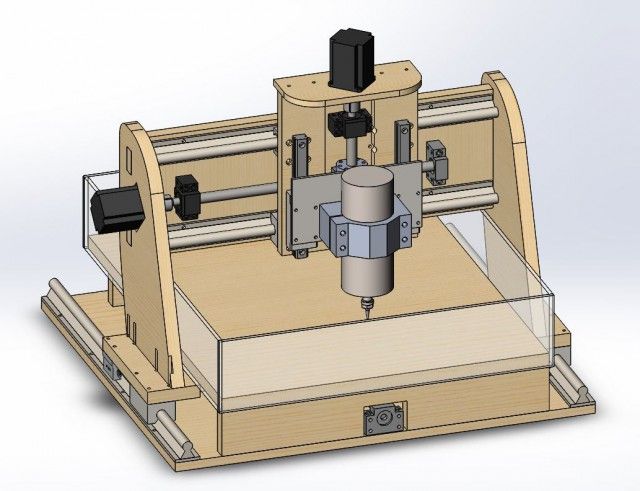

Моделист-4060 фрезерный ЧПУ станок

Станок нашей компании ЧПУ Моделист:

Моделист-4060 настольный гравировально-фрезерный станок с ЧПУ предназначен для 2D/3D обработки древесины, фанеры, пластика, пенопласта, поликарбоната, воска, текстолита и других материалов. На станке возможна гравировка цветных металлов, стекла, камня (при использовании специализированного инструмента).

Станки серии «Моделист» это отличный инструмент для хобби и малого бизнеса. Если ваш бизнес проект находится на старте и нет достаточного количества средств для покупки более дорогостоящих станков – советуем присмотреться к станкам серии «Моделист».  Станок так же станет отличным дополнением домашней мастерской, поможет вам получить первые навыки работы с ЧПУ системами и даст развитие вашему хобби. Нет ничего лучше, чем хобби, которое приносит удовольствие и прибыль!!!

Основные технические характеристики:

Рабочая область – 400*600*90 мм
Размер рабочего стола – 525*900 мм
Повторяемость –  0,05мм
Максимальная высота заготовки – до 100мм
Приводная механика – ШВП 1605 (Ось Z), ШВП 1610 (Ось X/Y)
Направляющие – цилиндрические валы 20мм (Ось Y), 20мм (Ось X), 12мм (Ось Z).
Шпиндель – 400 Вт воздушного охлаждения. (опционально возможна установка шпинделей 500 Вт, 800 Вт, 1500 Вт)
Максимальная скорость перемещений – до 3500мм/мин
Материал станины – влагостойкая ламинированная фанера 18мм

Гарантийный срок службы станка 12 месяцев.

Базовая цена указана за станок в полной, готовой к работе комплектации, опционально возможна установка дополнительного оборудования.

Комплект поставки:

1) станок в сборе со шпинделем 400Вт (опционально возможна замена на шпиндель 800 или 1,5кВт)

2) Многоканальный контроллер ЧПУ с интерфейсом LPT (возможна отправка с USB интерфейсом или ethernet).

3) Комплект соеденительных кабелей

4) Программное обеспечение с обучающими инструкциями по работе, коллекция моделей.

Другие Видео работы станков можно посмотреть на нашем канале YouTube

Преимущества станков из фанеры серии «Моделист».

Конструкция портала.

Настольный фрезерный станок серии «Моделист», несмотря на компактные размеры, имеет продуманную жесткую конструкцию с подвижным порталом. В конструкции станка широко используется система фиксации ШИП-ПАЗ, что вместе с большой толщиной материала позволило получить отличную жесткость конструкции и как следствие возможность обработки твердых пород дерева на больших скоростях, работать фрезами больших диаметров.

Использование ламинированной фанеры позволяет сделать легкий и достаточно прочный станок, что положительно сказывается на его ходовых качествах при работе с 3D.

Линейные подшипники по всем осям.

Применение линейных шарикоподшипников (трение качения вместо втулок скольжения) позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Направляющие

Направляющие – цилиндрические, диаметр по Y – 20мм , по Х – 20мм, по Z – 12 мм. Больший диаметр направляющих – 20мм!!!, против 16мм на дешёвых станках от производителей, заявляющих о точности 0,05мм при провисании 16мм направляющих под собственным весом портала на 0,1мм и более.

Крепление валов с использованием держателей увеличивает жесткость станка на прогиб.

Отработанная в течении нескольких лет жесткая конструкция 5го поколения станков серии Моделист совместно с мощным шпинделем и мощными шаговыми двигателями позволяют вести обработку фасонными фрезами до 32мм в диаметре.

Использование ШВП по всем осям.

Шарико-винтовая передача (шарико-винтовая пара) позволяет получить высокую скорость перемещений, при этом обладает высокой точностью, большим ресурсом и имеет КПД до 90%. Достигается это заменой трения скольжения на трение качения и особым устройством ходовой гайки. Между витками винта шарики увлекаются в направлении его поступательного движения, попадают в перепускной канал в гайке и возвращаются в полость между винтом и гайкой. Таким образом, перемещение шариков происходит по замкнутому каналу, соединяющему первый и последний витки резьбы гайки.



Применение в станках серии «Моделист» высокоточной механики на шарико-винтовых передачах позволяет получить точность позиционирования 0,05мм и долгий срок службы,  в отличии от дешевых станков из металла с пластиковыми ходовыми гайками.

Шаговые двигатели NEMA 23 76мм.

Шаговые двигатели большого размера 76мм и большой мощности позволяют избежать пропусков перемещений при работе с большими нагрузками. Соединение вала шаговых двигателей с ходовым винтом станков с ЧПУ серии Моделист выполнено с использованием демпфирующей муфты, так же  как и в станках более высокого класса.



Станок комплектуется надежным 3х осевым контроллером в закрытом алюминиевом корпусе с интерфейсом LPT Контроллер имеет гибкую настройку по каждой оси в отдельности, с возможностью подключения концевых датчиков и реле управления шпинделем.
Управление станком осуществляется с помощью ПК через LPT порт. Дополнительно возможно приобретение адаптера USB-LPT для подключения управления станком по USB.

Подведем итог. Станки серии «Моделист» это:

-Надежная приводная механика на ШВП
-Цилиндрические направляющие большого диаметра
-Мощные шаговые двигатели
-Продуманная конструкция станка.
-Легкий портал, обладающий достаточной прочностью.
Качественная механика и конструкция станка  позволяющие обрабатывать твердые материалы с высокой точностью.

Сочетание этих факторов позволяют станку вести качественную обработку на высоких скоростях до 3500мм/мин (при условии установки подходящего шпинделя).

Ни один станок другого производителя в ценовом сегменте до 150 т. р. не сможет похвастаться подобной производительностью при работе с 3D!!!

Лучшее соотношение цена/производительность в данном ценовом сегменте отлично способствует применению станков в малом бизнесе. Станки серии “Моделист” имеют невысокую цену и как следствие малый срок окупаемости, что позволяет при минимальных затратах достаточно быстро построить прибыльное дело.

Покупая ЧПУ станки “Моделист” вы:

-Получаете полноценную гарантию 12 месяцев на станок и идущее в комплекте оборудование

-Получаете техническую поддержку и большое количество обучающего материала, которое поможет без проблем освоить работу на станке на начальном этапе.

-Получаете коллекцию моделей для резки на ЧПУ

-Поддерживаете отечественного производителя.

При покупке ЧПУ станка из Китае с целью экономии средств, высока вероятность приобретения “очень сомнительного кота в мешке”:

-Во-первых у вас не будет бонусов, описаных выше, в виде тех поддержки, качественной гарантии, полноценных инструкций по работе и обслуживанию.

-Во-вторых большинство бюджетных решений из Китая имеют достаточно сомнительное качество механики, маленькие шаговые двигатели, плохую управляющую электронику, слабую конструкцию и по многим характеристикам проигрывают нашим станкам, имея при этом сопоставимую цену.

-В-третьих, доставка оборудования из Китая может быть достаточно проблемотичной, высока вероятность его повреждения при транспортировке, зависание на таможне. Помните, что самый ценный на свете ресурс – ваше время. Решая кучу проблем вы тратите огромное количество времени. Подумайте об этом.

Т. к. мы сами производим станки с ЧПУ имеется возможность индивидуального заказа станка со следующими опциями:

Установка 4-й поворотной оси для  обработки и изготовления цилиндрических тел вращения.

Поворотная ось является съемной. Крепится в любом удобном месте рабочего стола. Комплектуется задней бабкой.
Использование поворотной оси значительно расширяет функционал станка. Появляется возможность изготовления деталей цилиндрической формы, например: шахматные фигуры, декоративные резные элементы мебели и интерьера, игрушки, кольца и многое другое. При использовании алмазного гравера возможна гравировка на стеклянных стаканах именных авторучках.

Возможность выбора устанавливаемого шпинделя.

Шпиндель 400/500Вт подходит для 3Д по дереву, для очень мелких и точных работ, например, изготовление печатных плат, изготовление изделий из модельного воска. Максимальный диаметр зажимаемого хвостовика режущего инструмента 6мм, и малая мощность ограничивает возможности при раскрое листовых материалов – малая производительность.

Профессиональный 3х подшипниковый шпиндель  воздушного охлаждения 800Вт имеет большой ресурс, низкое биение, подходит для больших объемов работ, круглосуточная работа, по любым материалам.

Профессиональный 3х шпиндель жидкостного охлаждения 800Вт является оптимальным вариантом для обработки 3D рельефа по дереву. Относительно шпинделя 1500 Вт обладает меньшей массой.

Профессиональный асинхронный шпиндель жидкостного охлаждения 1500 Вт, позволяет использовать фасонные фрезы больших диаметров для обработки мебельных фасадов.

Компьютер.

Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Держатель шланга системы аспирации («стружкоотсос», пылеудаление.)

Устанавливается на шпиндель для организации удаления мелкой стружки и пыли при обработке древесины и пластика и других материалов. Насос и шланги системы аспирации приобретаются отдельно.

Установка  концевых датчиков.

Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

Датчик инструмента.

Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

Скачать руководство по эксплуатации

Ссылки на коллекции работы выполненых нашими станками:

Коллекция работ 1

Раскрой слов на ЧПУ

Мебель на ЧПУ

3Д-Резьба по дереву

Полезные ссылки по работе со станками с чпу:

Пошаговая инструкция запуска чпу станка

Техническое обслуживание чпу станка

3D принтер из настольного чпу станка Моделист3040

Макеты поселений на Луне и Марсе, сделанные на станке Моделист4060

Здесь можно ознакомиться с рекомендациями по выбору фрезерного станка с ЧПУ

Главная

Модели для обработки на чпу станках

Коллекция работ на чпу станках серии Моделист

Обучающие статьи по работе со станком

Чертежи ЧПУ станков

Diylilcnc 2 – ЧПУ станок своими руками
Чертежи ЧПУ станков

Разработка чертежей Diylilcnc 2 специально делалась так, что бы было легко сделать ЧПУ станок своими руками.

Посмотрите на фотографию самодельного станка собранного по этим чертежам.

Как видите – ничего сверхсложного! Это еще одна вариация самодельного ЧПУ из МДФ. И стоит отметить – удачная модификация!

Скачать чертежи ЧПУ станка можно в конце статьи.






Чертежи ЧПУ станка из металла
Чертежи ЧПУ станков

Вашему вниманию предлагаются чертежи ЧПУ станка из металла.

Такой самодельный ЧПУ станок может использоваться для хоббийных работ, изготовления 3D принтера или любых других фрезерно – гравировальных работ.

Скачать чертежи самодельного ЧПУ станка можно по ссылке в конце статьи.




Чертежи самодельного ЧПУ станка
Чертежи ЧПУ станков



Сегодня вашему вниманию предлагаются чертежи самодельного ЧПУ станка, данный станок выполнен из металла и в отличии от чертежей ЧПУ станка моделиста он имеет более жесткую раму и может обрабатывать более твердые металлы и сплавы.

Скачать чертежи ЧПУ станка

можно по ссылке в конце статьи.


Чертежи ЧПУ станка Diylilcnc
Чертежи ЧПУ станков

После статьи о дешевых 3D принтерах предлагаю снова вернуться к ЧПУ станкам. Сегодня вашему вниманию представляется Diylilcnc.

Diylilcnc – это самодельный ЧПУ станок, так сказать open source проект.

Скачать чертежи ЧПУ станка вы можете в конце статьи.

Внимание! Вышла новая – 2 версия чертежей, статья по этим чертежам ЧПУ станка тут.

В архиве находятся два файла, первый – это 65 станичная инструкция по сборке самодельного ЧПУ станка Diylilcnc, а второй – это чертежи ЧПУ станка Diylilcnc в формате DWG. Причем, чертежи ориентированные на вырезание именно на ЧПУ станке!

Таким образом, если у вас есть доступ к фрезерному ЧПУ станку (или немного денег для того, что бы заказать резку на ЧПУ станке), то вам не надо тратить несколько дней на вырезание деталей будущего фрезера из фанеры с помощью ручного лобзика.

Впрочем, энтузиасты ручного труда могут распечатать чертежи станка и перенеся их на фанеру или МДФ плиту вырезать заготовки с помощью лобзика.



Как сделать файлы для обработки с ЧПУ — Portland CNC

Portland CNC

CNC, How To

Portland CNC

CNC, How To

Вы ищете способ воплотить свою идею в реальность. Вы можете нанять дизайнера, который спроектирует и смоделирует его для вас, но, возможно, у вас ограниченный бюджет или вы хотите освоить новый навык. Мы в Portland CNC сами занимаемся начальной загрузкой и узнали много способов сделать что-то экономически эффективным.

  • Для начала вам нужно сделать чертеж или модель того, что вам нужно сделать. Посмотрите ниже в разделе «Программное обеспечение» , чтобы выбрать то, что лучше всего подходит для вас и вашего проекта. Вам также может понадобиться способ точного измерения ваших деталей, для этого ознакомьтесь с разделом «Инструменты».

  • Вам нужны 2D или 3D файлы?

    • 2D — Для многих проектов требуется только 2D или векторный рисунок. Предпочтительным форматом является файл DXF (файл обмена чертежами), который используется повсеместно между файловыми системами и большинством программ. Файлы DXF являются двухмерными и имеют ограничения, но подходят для большинства проектов. DWG — еще один хороший формат для использования в этом случае.

    • 3D – Если вам нужен 3D-объект, вам нужно спроектировать его, а затем экспортировать

    • Не уверены? Выберите программу, которая делает 3D, и вы, скорее всего, сможете экспортировать из нее 2D.

  • Создайте свою модель / чертеж и экспортируйте в:

  • Отправьте в Portland CNC для Free Quote .

  • Прибыль .

Изучение программного обеспечения

Совет: почти всему можно научиться на Youtube. Если вы ищете хорошие учебные пособия или инструкции — просто найдите их. У нас есть серия на YouTube: Изучите Fusion 360 для начинающих

Наша бесплатная серия YouTube, Изучите Fusion 360 для начинающих

Кроме того, загляните в местную библиотеку (онлайн). Многие библиотеки бесплатно предоставляют бесплатный доступ к таким сайтам, как Lynda. com или другим полезным службам подписки. Округ Кинг (Сиэтл), округ Малтнома (Портленд) предлагают бесплатное использование Lynda.com.

Просить о помощи. Во многих местах, таких как Reddit, Quora или Stack Exchange, есть места, где можно задать вопросы о выбранном вами программном обеспечении. НАПРИМЕР. – Носорог на Reddit

ПРОЙДИТЕ КУРС

Пройдите курс от нашего друга Кевина Кеннеди из Product Design Online. Мастер-класс Fusion 360 в Product Design Online

Программное обеспечение

Ссылки ниже содержат партнерские ссылки — мы зарабатываем небольшой процент от соответствующих покупок.

Бесплатно
  • Sketchup (3D, Mac/Windows) – Увлекательный и простой способ создания 3D-моделей. В Sketchup также есть огромный бесплатный 3D-хранилище, куда можно загрузить все, что вы только можете себе представить.

  • Fusion 360 (3D Mac/Windows) Пробная версия / Подписка — прекрасное бесплатное программное обеспечение для параметрического моделирования. Вы можете делать все, от 2D-чертежей до 3D-моделей, с рендерингом, операциями CAM и инженерным моделированием.

  • Inkscape (2D Mac/Windows) — бесплатная программа для рисования 2D-векторных рисунков.

Покупка
  • Rhino (3D, Mac/Windows) — одно из лучших программ для комплексного создания САПР. Он превосходен в точном моделировании всех масштабов, от ювелирных изделий до зданий. Мы используем Rhino каждый день, и это рабочая лошадка многих дизайнерских и ремонтных мастерских.

  • Adobe Illustrator (2D Mac/Windows) — возможно, у вас уже есть это, но это жизнеспособный способ создания рисунков, которые можно обрабатывать.

Инструменты

  • Штангенциркуль Neiko 6 дюймов (дешевый) / Штангенциркуль Mitutoyo 6 дюймов (лучший) — точный и простой в использовании измерительный инструмент. Единицы: SAE в десятичных, дробных и метрических единицах.
  • Цифровой микрометр iGaging — измеряет с точностью до 0,00016 дюйма
  • Измеритель радиуса — измеряет радиус выпуклости и вогнутости
  • Bolt Size-It Gauge – Определите размер болтов, винтов, гаек и спиральных сверл.

Модели

  • Grabcad — множество качественных бесплатных моделей

  • Mcmaster – Любое оборудование, которое вы можете пожелать, с 3D-моделью. Как скачивать файлы.

  • Turbosquid – Качественные модели, большинство в продаже.

Хотите научиться ЧПУ и CAM?

Будем рады помочь. Мы консультируем по дизайну и, конечно, станкам с ЧПУ!

СВЯЗАТЬСЯ С НАМИ

Tagged: как, советы



Изделия с ЧПУ PDX

Пылезащитный чехол

Держатель инструмента ISO30


Как партнер Amazon мы зарабатываем на соответствующих покупках.

Хотите нам помочь?

Стань покровителем!

Купи мне кофе

🙌 Другие способы поддержки PDXCNC

Бесплатное программное обеспечение для ЧПУ

Введение

Начиная с вашего проекта и заканчивая g-кодом для вашего станка с ЧПУ, вам потребуются несколько программных приложений для ЧПУ:

  • Программное обеспечение САПР (позволяет нарисовать деталь)
  • Программное обеспечение CAM (позволяет превратить чертеж в траекторию движения инструмента в формате g-кода)
  • Программное обеспечение для управления ЧПУ (заставляет вашу машину следовать пути инструмента G-кода)

Мы расскажем о нескольких платных продуктах в дополнение к бесплатным опциям. Вы можете потратить больше времени на программное обеспечение, чем на фрезерный станок с ЧПУ, поэтому стоит потратить несколько долларов, если платное программное обеспечение упрощает обработку с ЧПУ.

Мы ограничим наш список программным обеспечением для фрезерного станка с ЧПУ или фрезерного станка с ЧПУ и избегаем других типов машин, таких как плазменные и лазерные резаки.

Бесплатное программное обеспечение САПР

САПР (автоматизированное проектирование) — это программное обеспечение ЧПУ, позволяющее создавать проекты. Существует множество программных пакетов САПР, но, к сожалению, большинство из них не бесплатны. К счастью, за последние несколько лет в бесплатных опциях произошли значительные улучшения, поскольку 3D-печать, в которой используется та же программа САПР, стала популярной.

FreeCAD

FreeCAD — это полностью бесплатная параметрическая 3D-программа САПР, которая становится все более популярной по мере роста популярности 3D-принтеров. Как и Alibre, он способен создавать очень сложные проекты с очень высокой точностью, но пользовательский интерфейс намного сложнее, и кривая обучения будет намного сложнее. Это не обязательно то, что мы рекомендуем новичкам, но оно бесплатное, поэтому попробовать его можно бесплатно.

Выходные данные FreeCAD, STL, STEP, SVG или DXF можно отправить в любую из программ CAM, перечисленных ниже.

В дополнение к тому, что это бесплатное программное обеспечение, если вы действительно хотите покопаться в САПР, исходный код FreeCAD находится в свободном доступе.

FreeCAD работает на Mac, Windows и Linux.

Solvespace

Solvespace — еще одна бесплатная программа 3D CAD, ставшая почти культовой. Он позволяет вам создавать 3D-детали, как FreeCAD, но, поскольку у него есть несколько ограниченное пользовательское ядро ​​САПР, он лучше подходит для механических деталей, у которых нет сильно скульптурных органических поверхностей.

Пользовательский интерфейс причудливый, но более простой, чем FreeCAD.

Solvespace может экспортировать файлы STL или STEP для сторонних программ CAM.

Solvespace работает на Mac, Windows и Linux, а исходный код находится в свободном доступе.

Inkscape

Inkscape не является строго пакетом САПР, но очень популярен для создания 2D-проектов для станков с ЧПУ. Обычно он используется больше для художественных проектов, чем для точной механической работы, но он должен работать и в том, и в другом случае, если у вас есть терпение.

Inkscape похож на Corel Draw и Adobe Illustrator, но совершенно бесплатен. Он экспортирует файлы SVG и DXF для вашего программного обеспечения CAM.

Inkscape работает на Mac, Windows и Linux.

Недорогое программное обеспечение САПР

Вы можете выполнять много отличных работ с перечисленными выше программами, но стоит подумать о коммерческой программе САПР, особенно если вы занимаетесь 3D-моделированием.

Alibre Atom

Alibre Atom — это полностью параметрическая CAD-программа, которая позволяет создавать практически любые объекты. Он основан на коммерческом ядре САПР, поэтому он очень надежен и надежен (и поставляется с полной поддержкой).

Кривая обучения умеренная, и у них есть версии более высокого класса, если вы создаете продукты, которые требуют конструкций из листового металла или других сложных функций.

Alibre Atom — это загруженное программное обеспечение, которым вы владеете; он не облачный.

Alibre Atom стоит около 200 долларов США и работает на Windows.

Бесплатное программное обеспечение CAD/CAM

Следующим шагом в цепочке программного обеспечения является программное обеспечение CAM, которое отвечает за принятие ваших проектов и создание траектории движения инструмента, по которой машина следует для вырезания ваших деталей. Существует множество программ CAM, и большинство из них очень дорогие. Написать CAM-программу очень сложно, а рынок невелик, поэтому цены на них соответствующие. К счастью, есть несколько бесплатных вариантов программного обеспечения для камер.

Большинство CAM-программ имеют как минимум ограниченные, если не полные, встроенные возможности CAD, поэтому мы отметим это в описании ниже.

Программы CAD/CAM доступны в двух вариантах: 2D и 3D. Программы 2D CAM ориентированы на создание траекторий движения инструмента для плоских предметов без каких-либо кривых поверхности. Примерами 2D-деталей могут быть шестерни или знаки.

3D-программы CAM могут принимать любую форму и создавать для нее траекторию (с учетом ограничений вашего станка с ЧПУ) «g-код», который представляет собой серию команд движения, которые указывают вашей машине, как она должна двигаться, чтобы вырезать вашу деталь.

Carbide Create

Carbide Create — это программный пакет 2D CAM, который поставляется со всеми 3D-станками Carbide. Он также включает в себя базовую 2D-CAD, так что вы можете создавать свои проекты и доводить их до G-кода, используя только Carbide Create. Carbide Create позволяет загружать файлы SVG или DXF, если вы хотите начать с внешнего дизайна, и может создавать различные стратегии траекторий:

  • Контурные траектории
  • Карманные траектории
  • Траектории гравировки
  • Текстурные траектории
  • Траектории сверления
  • V-Carve и расширенный V-Carve

Carbide Create работает на компьютерах с Windows или Mac, и это загружаемое программное обеспечение, которое запускается на вашем компьютере локально. Это не облачное решение.

Обратите внимание, что Carbide Create является бесплатным только для станков Carbide 3D, таких как фрезерный станок с ЧПУ Shapeoko и Nomad. Если у вас есть другой станок, вы можете заставить Carbide Create Pro использовать его с вашим станком с ЧПУ.

Easel

Easel — это бесплатная программа CAD/CAM, которая включает в себя контроллер станка для станков с ЧПУ на базе GRBL. Таким образом, это полный пакет программного обеспечения для ЧПУ, если он соответствует вашим потребностям. У него уникальный рабочий процесс, в котором дизайн и траектория — одно и то же. Это отличается от большинства других программ CAD/CAM, где траектории инструментов создаются отдельно от проекта. Этот уникальный рабочий процесс упрощает начало работы с Easel, но может ограничить сложность того, что вы можете создать.

Easel основан на облаке, поэтому он будет работать практически на любой платформе, но нет возможности запускать его локально или в автономном режиме. Это полностью облачное решение.

Makercam

Makercam — это браузерная программа CAD/CAM, позволяющая рисовать простые конструкции и создавать g-код для станка с ЧПУ. Для этого требуется плагин Flash для вашего браузера, поэтому его время, вероятно, ограничено, поскольку Flash постепенно прекращается, но в то же время этот вариант по-прежнему используется многими людьми.

Не совсем бесплатное программное обеспечение CAM

Хотя бесплатные варианты программного обеспечения CAM довольно хороши, стоит рассмотреть некоторые из менее дорогих платных вариантов, если вам нужны дополнительные возможности.

MeshCAM

MeshCAM — это специализированная программа 3D CAM, созданная для создания внешних проектов и генерации g-кода. Он не содержит никаких функций САПР. MeshCAM позволяет загружать файлы STL из любой распространенной программы 3D CAD и быстро создавать для них траекторию. Он включает в себя различные стратегии траекторий:

  • Черновая обработка
  • Отделка ватерлинии
  • Параллельная обработка
  • Карандаш для отделки
  • Сверление
  • 2D-контур (ПРО)
  • Карманный 2D (PRO)

MeshCAM работает на компьютерах под управлением Windows и Mac и не требует никаких облачных подписок или платы за обслуживание.

Если вы просто хотите купить 3D-файлы STL или 3D-модели для ЧПУ на Etsy и вырезать их, MeshCAM — хороший вариант.

MeshCAM продается по цене от 250 до 500 долларов США.

Alibre Workshop

Alibre Workshop представляет собой комбинацию программного обеспечения Atom 3D CAD от Alibre и MeshCAM Pro, что делает его лучшим программным обеспечением для ЧПУ.

Помимо фрезерных станков с ЧПУ, файлы STL, созданные с помощью Alibre Atom, идеально подходят для использования в 3D-принтерах.

Alibre Workshop продается примерно за 400 долларов США и работает только на Windows.

ПРИМЕЧАНИЕ. Alibre Workshop входит в комплект поставки нашего настольного фрезерного станка с ЧПУ Nomad 3

Carbide Create Pro

Carbide Create Pro — это дополнительная покупка для Carbide Create, которая добавляет базовый 3D-дизайн и обработку, а также специальную траекторию гравировки.

Carbide Create Pro работает на Mac или Windows и стоит от 120 долларов США в год. Бессрочные лицензии доступны для тех, кто не любит подписки.

Программное обеспечение для управления ЧПУ

Фрезерный станок с ЧПУ требует компьютера и программного обеспечения, чтобы фактически заставить его двигаться и следовать файлам g-кода, созданным вашим программным обеспечением CAM. Некоторые фрезерные станки с ЧПУ, особенно профессиональные или промышленные станки, имеют встроенный компьютер, на котором работает управляющее программное обеспечение ЧПУ.

Менее дорогие машины используют внешний компьютер для управления ими. В категории «Бесплатные» у вас действительно есть только два варианта:

  • Linux CNC (ранее EMC2)
  • GRBL плюс отправитель gcode

LinuxCNC

LinuxCNC — это открытая и бесплатная программа управления ЧПУ, которая работает, как следует из названия, в операционной системе Linux. Это полнофункциональная программа, способная запускать огромные машины или маленькие самодельные машины, сделанные из металлолома. Поскольку для этого требуется Linux, потребуется выделенная машина, на которую вы можете установить Linux. LinuxCNC может взаимодействовать с вашим фрезерным станком с ЧПУ через два интерфейса: параллельный порт или интерфейс USB.

Параллельный порт к настоящему времени является устаревшей технологией и не включен во многие ПК, поэтому он больше не является допустимым вариантом.

Существует ряд периферийных USB-устройств для Linux CNC, которые позволяют вашему фрезерному станку подключаться к USB-порту вашего компьютера. Если вы собираетесь пойти по маршруту LinuxCNC, то USB-адаптер должен быть вашим первым выбором.

GRBL

GRBL — это программа, которая запускается в небольшом микроконтроллере вашей машины и выполняет все операции управления движением в реальном времени, что значительно снижает нагрузку на ваш компьютер. Он работает даже на очень простом Arduino.

GRBL все чаще используется на коммерческих фрезерных и фрезерных станках с ЧПУ, поскольку он доказал свою надежность и значительно упрощает конструкцию станка.

GRBL по-прежнему требует компьютера, ПК, Mac или Linux для запуска программы под названием «Отправитель GCode». Памяти в GRBL достаточно для хранения нескольких операторов gcode, поэтому компьютер используется для потоковой передачи gcode в GRBL, поскольку он выполняет движения вашего станка с ЧПУ.

ПРИМЕЧАНИЕ. На изображении выше показан интерфейс bCNC для GRBL.

Что выбрать?

По простоте использования GRBL сложно превзойти. Для этого не требуется выделенный компьютер, и он работает хорошо. Тем не менее, если вам нужен более полный набор функций, таких как компенсация режущего инструмента, тогда Linux CNC гораздо больше соответствует стандартам.

Большинству людей, особенно новичкам, лучше всего подойдет GRBL.

Заключение

Никогда не было лучшего времени, чтобы начать работу с ЧПУ, бесплатные программы ЧПУ очень хороши, а также есть много хороших недорогих вариантов. Какой лучший вариант? Как пользователь, на это можете ответить только вы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
