Учимся читать гидравлические схемы

Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.

Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» (пневматические схемы — литерой «П»).

Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами – обозначенными линиям. Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96. Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.


Обозначения гидравлических элементов на схемах

Рассмотрим основные элементы

гидросхем.

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Условное обозначение гидравлических линий

Бак

Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Обозначение бака

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.

Условное обозначение гидроаккумулятора

Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Фильтр

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Центробежный насос на гидросхеме

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

обозначение насоса

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

насос на гидросхеме

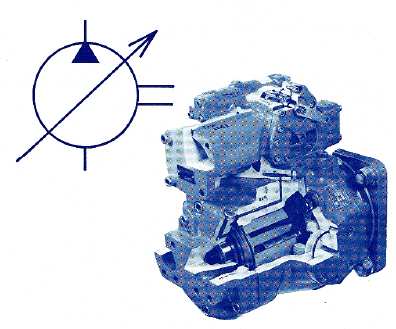

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидравлическая схема регулируемого насоса

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Условное обозначение гидромотора

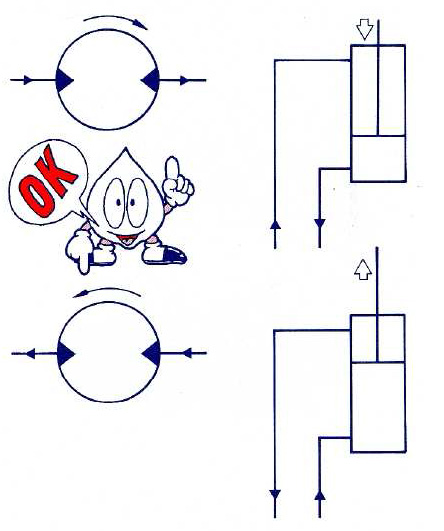

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Обозначение обратимого насос мотора

Гидравлический цилиндр

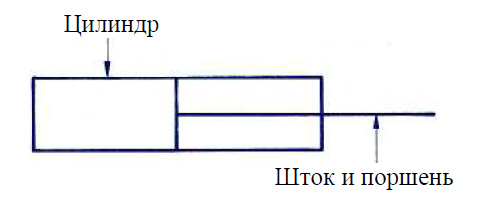

Гидроцилиндр – один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

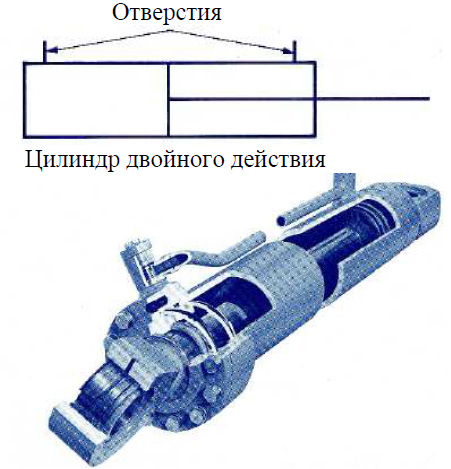

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Обозначение гидроцилиндра

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Условное обозначение плунжерного гидроцилиндра

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Гидравлическая схема телескопического гидроцилиндра

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный – из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

Условное обозначение распределителя

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна)

распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В – заглушены.

Гидросхема. Распределитель

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Рассмотрим левое окно, на котором показано, что переключившись распределитель соединит линии Р и В, А и Т. Этот вывод можно сделать, виртуально передвинув распределитель вправо.

Гидравлическая схема. Распределитель

Оставшееся положение показано в правом окне, соединены линии Р и А, В и Т.


На следующем ролике показан принцип работы гидрораспределителя.

Понимая принцип работы распределителя, вы легко сможете читать гидравлические схемы, включающие в себя этот элемент.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

Виды управления

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

Двухпозиционный распределитель

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

Клапан предохранительный условное обозначение

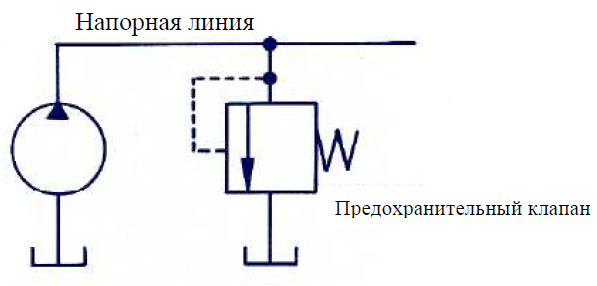

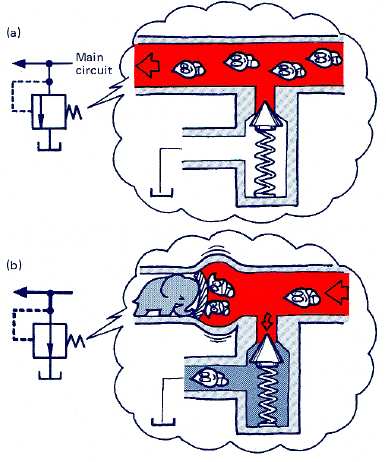

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины – стрелка сместиться в бок, и клапан откроется.

Редукционный клапан

Также в гидравлических и пневматических системах достаточно распространены редукционные клапаны

, управляющим давлением в таких клапанах является давление в отводимой линии (на выходе редукционного клапана).

Пример обозначения редукционного клапана показан на следующем рисунке.

Пример обозначения редукционного клапана

Обраиый клапан

Клапан обратный

Назначение обратного клапана – пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик (круг) отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу – вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель


Дроссель – регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Дроссель

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр, расходомер, указатель уровня, обозначение этих приборов показано ниже.

Манометр, расходомер, указатель уровня

Реле давления

Схема реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхеме элементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

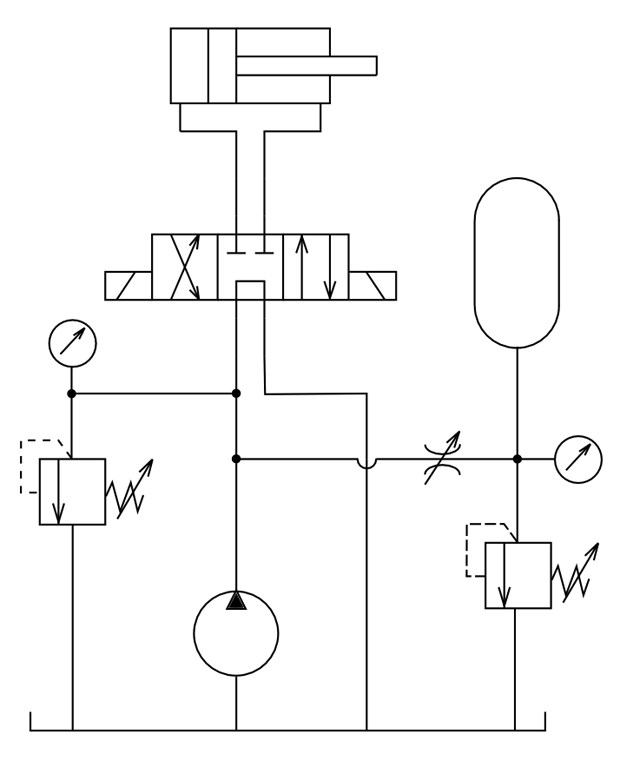

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

Схема реле давления

Условные обозначения на гидросхеме, как читать гидросхему

Описание

Обозначение на схеме

Основные линии (Basic lines)

рабочие линии

Линии управления(Pilot lines)

управление

Дренажные линии(Drain lines)

дренаж

Линии границы (Boundary lines)

граница

Электрические линии(Electric lines)

электрические линии

Направление движения жидкости (гидравлика)

направление гидравлика

Направление движения газа (пневматика)

направление пневматика

Направление вращения (Direction of rotation)

вращение

Пересечение линий

пересечение 1соединение 2

Соединение линий

соединение

Быстроразъемное соединение (БРС)(Quick Coupling)

БРС

Гибкая линия

гибкая линия

Заглушка

Заглушка

Регулируемый компонент(Variable Component)

Регулируемый компонент

Компоненты с компенсатором давления

компенсатор давлениякомпенсатор

Бак открытого типа (атмосферное давление в баке) (Reservoir Vented)

открытый бак

Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized)

закрытый бакзакрытый бак

Линия слива в бак (выше уровня жидкости)

слив в бак

Линия слива в бак (ниже уровня жидкости)

слив в бак

Электрический мотор (Electric Motor)

электромотор

Гидроаккумулятор пружинный(Spring Loaded accumulator)

пружинный аккумулятор

Гидроаккумулятор газовый(Gas Charged accumulator)

газовый аккумулятор

Нагреватель(Heater)

нагреватель

Теплообменник (охладитель)(Cooler)

кулер

Фильтр(Filter)

фильтр

Манометр

манометр

Термометр

термометр

Расходомер (Flow meter)

расходомер

Клапан сброса давления (“сапун”)(Vented Manifold)

сапун
Насосы и моторы
(Pumps & motors)

Насос постоянного объема (нерегулируемый) (Fixed Displacement)

насос постоянного объема

Насос постоянного объема (нерегулируемый) реверсивный

насос постоянного объема

Насос переменного объема (регулируемый) (Variable Displacement)

регулируемый насос

Насос переменного объема (регулируемый) реверсивный

регулируемы реверсивный насос

Гидравлический мотор постоянного объема (нерегулируемый)

нерегулируемый мотор

Гидравлический мотор постоянного объема (нерегулируемый) реверсивный

нерегулируемый реверсивный мотор

Гидравлический мотор переменного объема (регулируемый)

регулируемый мотор

Гидравлический мотор переменного объема (регулируемый) реверсивный

регулируемый реверсивный мотор

Насос-мотор (нерегулируемый) (Combined pump and motor)

насос-мотор

Насос-мотор (регулируемый) (Combined pump and motor)

насос-мотор

Гидростатическая трансмиссия(Hydrostatic transmission)

Гидростатическая трансмиссияГидростатическая трансмиссия

Гидроцилиндры

Цилиндр одностороннего действия(Single acting)

Цилиндр одностороннего действия

Цилиндр двустороннего действия (Double Acting)

Цилиндр двустороннего действия

Цилиндр двустороннего действия с двусторонним штоком(Синхронный)
(Double actin, Double end rock)

Синхронный цилиндр

Плунжерный гидроцилиндр

Плунжерный гидроцилиндр

Телескопический гидроцилиндр

Телескопический гидроцилиндр

Гидроцилиндр с демпфером(Cushion)

Цилиндр с демпфером

Гидроцилиндр с регулируемым демпфером(Adjustable Cushion)

Регулируемый демпфер

Гидроцилиндр двустороннего действия дифференциальный (differential pistion)

Дифференциальный цилиндр

Клапаны (Valves)

Обратный клапан (Check valve)

обратный клапан

Обратный клапан управляемый (Check valve)

обратный клапан управляемый

Клапан “или” (Shuttle valve)

обратный клапан управляемый

Дроссель нерегулируемый (Throttle valve-fixed output)

дроссель

Дроссель регулируемый(Throttle valve-adjustable output)

дроссель регулируемый

Дроссель регулируемый с обратным клапаном

дроссель регулируемый с обратным клапаном

Делитель потока (Flow dividing valve)

делитель потока

Нормально закрытый клапан(Normally closed valve))

закрытый клапан

Нормально открытый клапан(Normally open valve))

открытый клапан

Регулирующий давление клапан – нерегулируемый (Pressure limiting valve, Fixed))

регулирующий давление клапан

Регулирующий давление клапан – регулируемый (Pressure limiting valve, Variable))

регулирующий давление клапан

Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line))

с пилотным управлением клапан

Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line))

с пилотным управлением клапан

Предохранительный клапан(Pressure Relief Valve(safety valve))

предохранительный клапан

Реле давления (Pressure Switch)

Реле давления

Кран (Manual Shut-Off valve)

кран

Тип управления

Пружина(Spring)

пружина

Возврат пружиной (Spring return)

Возврат пружиной

Ручное управление(Manual)

ручное

Кнопка(Push Button)

Кнопка

Рычаг (Push-Pull Lever)

Рычаг

Педаль (Pedal or Treadle)

Педаль

Механическое управление (Mechanical)

Механическое управление

С фиксацией (Detent)

Фиксация

Пилотное управление внешним давлением (Pilot Pressure)

Пилотное управление

Пилотное управление внутренним давлением
(Pilot Pressure – Internal Supply)

Пилотное управление

Гидравлическое управление (Hydraulic operated)

Пневмо-гидравлическое управление

Пневматическое управление (Pneumatic operated)

Пневмо-гидравлическое управление

Пневмо-гидравлическое управление (Pneumatic-hydraulic operated)

Пневмо-гидравлическое управление

PVEO

PVEO

PVEM

PVEM

PVeH

PVeH

Соленоид(Solenoid)

Соленоид

Управлением мотором (Motor operated)

Управлением мотором

Сервопривод(Servo Motor)

Сервопривод

Компенсация давления (Pressure Compensated)

Компенсация давления

Распределители
(Directional valves)

2-х позиционный распределитель

2-х позиционный

3-х позиционный распределитель

3-х позиционный

2-х позиционный распределитель без фиксации

2-х позиционный

2-х позиционный, с двумя крайними позициями и нейтралью

2-х позиционный

2-х позиционный, 2-х линейный

2/2

2-х позиционный, 3-х линейный

2/3

3-х позиционный, 4-х линейный

3/4

Распределитель с механической обратной связью (Mechanical feed back)

обратная связь

Содержание

Как читать гидравлические схемы

Как читать гидравлические схемы

Прежде чем начать читать гидравлические схемы мы рекомендуем изучить «Базовый курс практической гидравлики» на наших курсах гидравликов . Читать гидравлические схемы невозможно также без знания функциональности каждого отдельного элемента гидропривода. Также неплохо было бы изучить основы гидравлики и лекции по гидравлике .Если вы всё это освоили, предлагаем ознакомиться с основными обозначениями элементов гидропривода в следующей таблице:

Как читать гидравлические схемы

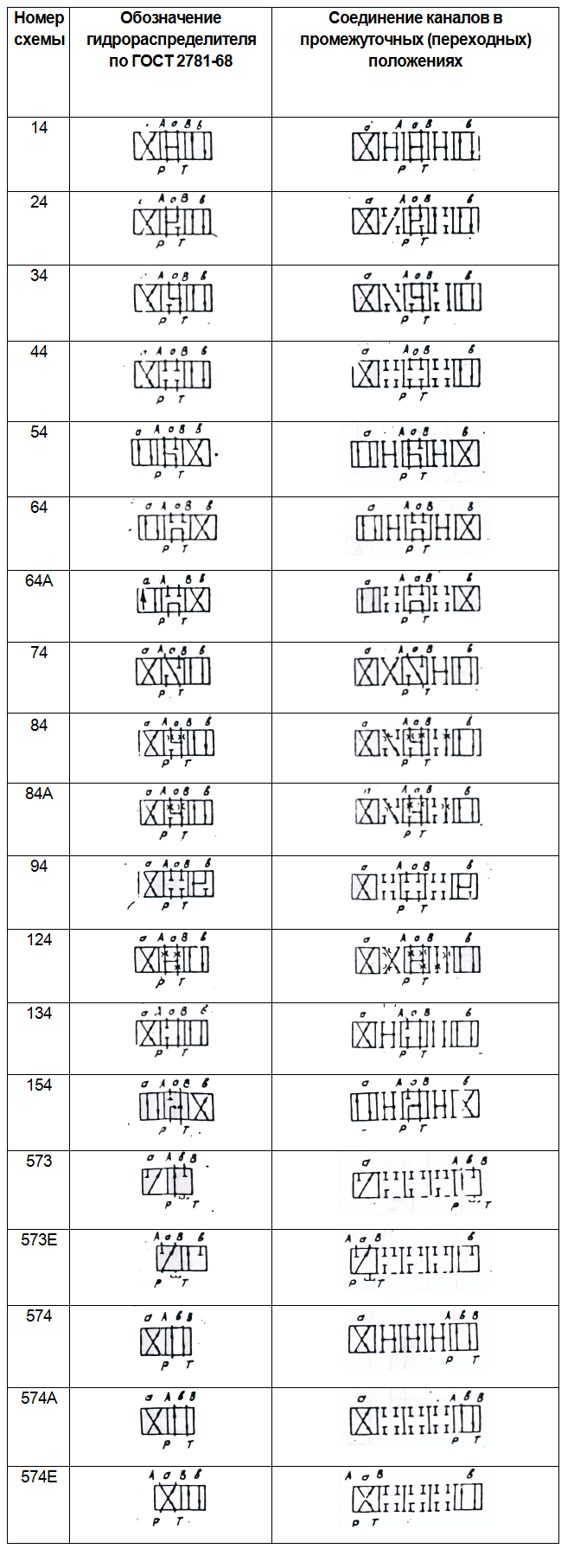

В следующей таблице мы приводим обозначения на схемах гидрораспределителей:

Как читать гидравлические схемы

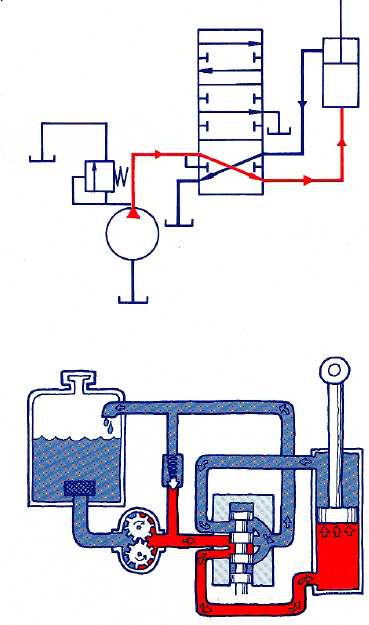

Вот простейшая гидросхема с одним гидрораспределителем:

Как читать гидравлические схемы



Из бака гидравлическая жидкость поступает через насос Н гидрораспределитель Р и далее в гидроцилиндр Ц. В зависимости от положения гидрораспределителя 1, 2 или нейтральное жидкость поступает в правую или левую полость цилиндра, заставляя его двигаться в разных направлениях. В нейтральном положении, как на рисунке цилиндр двигаться не будет. За насосом обязательно должен стоять предохранительный клапан КП настроенный на определённое давление в гидросистеме. При его срабатывании гидравлическая жидкость будет поступать обратно в бак минуя всю гидросистему.  Посмотреть работу отдельных элементов гидропривода можно в гидравлика видео .Если вы полностью усвоили, как работает простейшая гидросхема и можете её прочитать, переходите к более сложным схемам. В наших таблицах, конечно же, не все обозначения элементов гидропривода и гидрораспределителей. Очень подробно об обозначениях гидрораспределителей и всех остальных элементах гидропривода, а также всё об чтении гидросхем,  в нашем видеокурсе. Качественно изучить гидравлику без нашего видеокурса практически невозможно.



Дистанционное образование по гидравлике!

Обозначения гидравлических элементов на схемах

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура. В машиностроительной гидравлике применяются грузовые, пружинные и газовые аккумуляторы.

Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Гидравлический цилиндр

Гидроцилиндр – один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный – из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В – заглушены.

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

>

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины – стрелка сместиться в бок, и клапан откроется.

Обратный клапан

Назначение обратного клапана – пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу – вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель

Дроссель – регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхемеэлементы входящие в один аппарат очерчивают штрих-пунктирой линией.

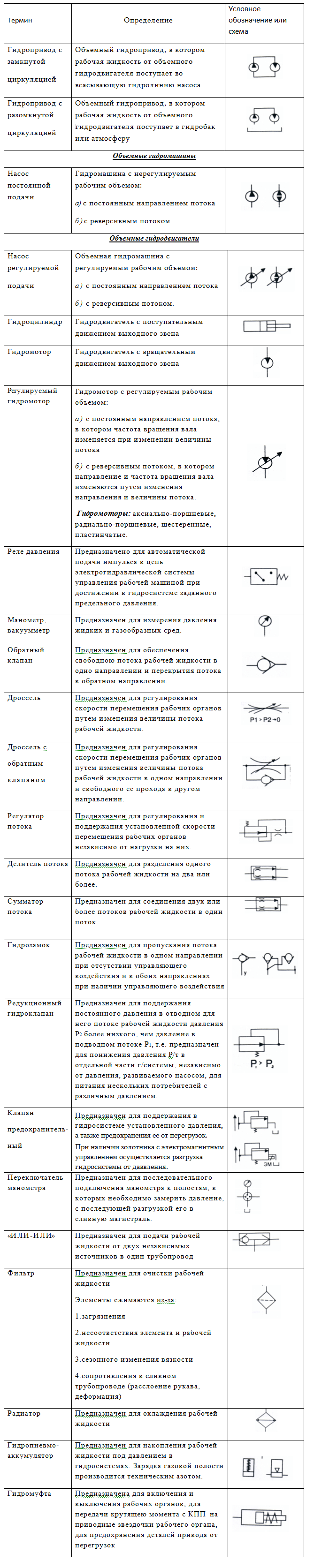

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

ГИДРАВЛИЧЕСКИЕ СХЕМЫ | Гидравлика Гудрей

Символы графической диаграммы

Зачем нужна гидравлическая схема?

1Гидравлическая схема состоит из простых графических символов компонентов, органов управления и соединений. Рисование деталей стало более удобное, а символы универсальнее. Поэтому, при обучении каждый может понять обозначения системы. Гидравлическая схема обычно предпочтительна для объяснения устройства и поиска неисправностей.

Два  рисунка показывают, что верхний является гидравлической схемой нижнего рисунка. Сравнивая два рисунка, заметьте, что гидравлическая схема не показывает особенности конструкции или взаимное расположение компонентов цепи. Назначение гидравлической схемы – показать назначение компонентов, места соединений и линии потоков.

Символы насоса

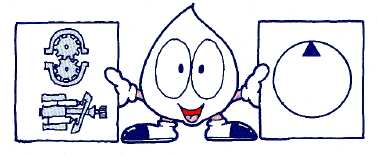

Основной символ насоса – это круг с чёрным треугольником, направленным от центра наружу. Напорная линия выходит из вершины треугольника, линия всасывания расположена напротив.

2

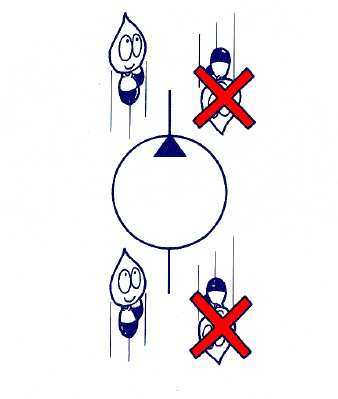

Таким образом, треугольник показывает направление потока.

3

Этот символ показывает насос постоянной производительности.

4

Насос переменной производительности обозначается на рисунке со стрелкой, проходящей через круг под углом 15°

5

Символы привода

Символ мотора

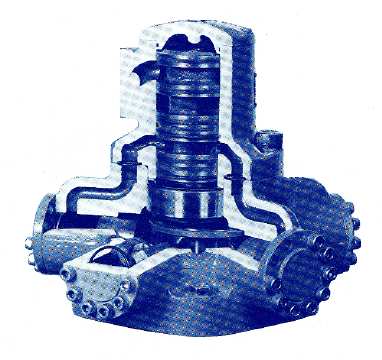

Символом мотора является круг с чёрными треугольниками, но вершина треугольника направлена к центру круга, чтобы показать, что мотор получает энергию давления.

6

Два треугольника используются для обозначения мотора с изменяемым потоком.

7

Мотор переменной производительности с изменением направления потока обозначается со стрелкой, проходящей через круг под углом 45°

8

Символы цилиндра

Символ цилиндра представляет прямоугольник, обозначающий корпус цилиндра (цилиндр) с линейным обозначением поршня и штока. Символ обозначает положение штока цилиндра в определённом положении.

9

Цилиндр двойного действия

Этот символ имеет закрытый цилиндр и имеет две подходящие линии, обозначенные на рисунке линиями.

10

Цилиндр однократного действия

К цилиндрам однократного действия подводится только одна линия, обозначенная на рисунке линией, противоположная сторона рисунка открыта.

11

Направление потока

Направление потока к и от привода (мотор с изменением направления потока или цилиндр двойного действия) изображается в зависимости от того, к какой линии подходит привод. Для обозначения потока используется стрелка.

12

1) Распределительный клапан

Основной символ распределительного клапана – это квадрат с выходными отверстиями и стрелкой внутри для обозначения направления потока. Обычно, распределительный клапан управляется за счёт баланса давления и пружины, поэтому на схеме мы указываем пружину с одной стороны и пилотную линию с другой стороны.

13

Обычно закрытый клапан

Обычно закрытый клапан, такой как предохранительный, обозначен стрелкой противовеса от отверстий напрямую к линии пилотного давления. Это показывает, что пружина удерживает клапан в закрытом состоянии до того, как давление не преодолеет сопротивление пружины. Мы мысленно проводим стрелку, соединяя поток от впускного к выпускному отверстию, когда давление возрастает до величины преодоления натяжения пружины.

14

Предохранительный клапан

На рисунке представлен предохранительный клапан с символом обычно закрытый, соединённый между напорной линией и баком. Когда давление в системе превышает натяжение пружины, масло уходит в бак.

15

Примечание:

Символ не указывает или это простой или это сложный предохранительный клапан. Это важно для указания их функций в цепи.

Рабочий процесс:

(а) Клапан всегда остаётся закрыт

(b) Когда давление появляется в главном контуре, тоже самое давление действует на клапан через пилотную линию и когда это давление преодолевает сопротивление пружины, клапан открывается и масло уходит в бак, тем самым снижая давление в главном контуре.

16

Обычно открытый клапан

Когда стрелка соединяет впускной и выпускной порты, значит клапан обычно открыт. Клапан закрывается, когда давление преодолевает сопротивление пружины.

17

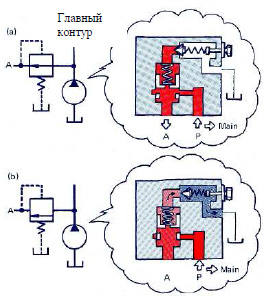

Клапан уменьшения давления обычно открыт и обозначается, как показано на рисунке ниже. Выпускное давление показано напротив пружины, чтобы устанавливать или прерывать поток, когда будет достигнута величина для сжатия пружины.

Рабочий процесс:

(а) Масло течёт от насоса в главный контур и А

(b) Когда выпускное давление клапана становится выше установленного давления, поток масла от насоса остановлен и давление в контуре А сохраняется. На него не действует давление главного контура.

(с) Когда давления в контуре А падает, клапан возвращается в состояние (а). Поэтому, давление в контуре А сохраняется, потому что охраняются условия (а) и (b)

18

Символы клапана – 2

2) РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН ПОТОКА

Обратный клапа

Диагностика начинается с чтения гидросхем

Источник: книга «Hydraulic Specialist Study Manual» (Fluid power society, The International Organization for Fluid power and Motion Control Specialists, США).

Автор перевода: Прокуда Александр, главный инженер-гидравлик компании «Гидро-Тест».



В настоящее время для составления гидросхем используется международный стандарт символов ISO 1219-1. Но в мировой практике производители гидрооборудования могут использовать иные или даже собственные (внутренние) стандарты. Кроме того, усложняет задачу распознавания символов на гидравлических схемах существование особых гидроэлементов, для обозначения которых не существуют символы, или же гидроэлементы могут объединять функции различной гидроаппаратуры. Необходимо также отметить и то, что символика обозначений гидроэлементов развивалась в течение многих лет и гидросхемы, выпущенные в прошлом веке, зачастую лишь отдалённо напоминают современные.

Независимо от того, какие стандарты использовались при создании гидросхемы, задача специалиста — верно распознать символ и определить его функцию в гидросхеме.




Линии на гидросхемах


Гидроцилиндры


Гидронасосы и гидромоторы




Гидравлические клапаны


* Статьи данного цикла публикуются периодически. Пожалуйста, ожидайте новых публикаций.



Создан раздел “Каталог гидравлических схем”

Уажаемые посетитель сайта!

Создан раздел “Каталог гидравлических схем”  https://ivkran.ru/ru/informatsiya/katalog-gidravlicheskikh-skhem



Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.

Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» (пневматические схемы — литерой «П»).



Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами – обозначенными линиям. Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96. Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.

Обозначения гидравлических элементов на схемах

Рассмотрим основные элементы гидросхем.

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

06 02 14 08 43 08 linii

Бак

Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

06 02 14 08 44 07 bak

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.

06 02 14 08 44 43 akkum
Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

01 31 16 22 22 54 filter

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

06 02 14 08 46 26 nasos cb

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

06 02 14 08 47 12 nasos1

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

06 02 14 08 47 54 nasos2

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

06 02 14 08 48 20 nasos3

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

06 02 14 08 49 13 gm 1

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

06 02 14 08 50 01 nasos motor

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двух позиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный – из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

06 02 14 10 06 26 raspr1

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В – заглушены.

06 02 14 10 07 35 raspr2

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Рассмотрим левое окно, на котором показано, что переключившись распределитель соединит линии Р и В, А и Т. Этот вывод можно сделать, виртуально передвинув распределитель вправо.

06 02 14 10 08 37 raspr3

Оставшееся положение показано в правом окне, соединены линии Р и А, В и Т.

06 02 14 10 10 07 raspr4



Понимая принцип работы распределителя, вы легко сможете читать гидравлические схемы, включающие в себя этот элемент.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

06 02 14 10 11 57 upravlenie

Эти элементы могут компоноваться различным образом.


На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

06 02 14 10 12 44 dvuh poz

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.


Предохранительный клапан
06 02 14 10 37 45 KP

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины – стрелка сместиться в бок, и клапан откроется.


Редукционный клапан

Также в гидравлических и пневматических системах достаточно распространены редукционные клапаны, управляющим давлением в таких клапанах является давление в отводимой линии (на выходе редукционного клапана).

Пример обозначения редукционного клапана показан на следующем рисунке.

09 09 14 17 13 10 kr chema
Обратный клапан


01 31 16 22 20 44 koЧасто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.Назначение обратного клапана – пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик (круг) отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу – вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Дроссель

Дроссель – регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

06 02 14 10 38 54 drossel

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр, расходомер, указатель уровня, обозначение этих приборов показано ниже.

06 02 14 10 40 15 datchicki

Реле давления


01 31 16 22 20 15 releГидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть у чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхеме элементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

06 02 14 10 41 02 shema

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
