Что делают на токарном станке по металлу: Токарная обработка на токарном станке

alexxlab | 10.12.1989 | 0 | Разное

Содержание

«Какие изделия можно сделать на токарном станке по металлу?» — Яндекс Кью

Что можно сделать на токарном станке по металлу

Главная » Станок » Что можно сделать на токарном станке по металлу

Поделки на токарных станках

Токарные станки уже много десятков лет действуют, как самый надежный способ обработать и художественно украсить любую самоделку из дерева или металла. Обработка на электрооборудовании придаёт изделию изящный и полностью законченный вид. Поделки должны иметь гладкую поверхность и плавные фигурные переходы.

Поделки, изготавливаемые на токарных станках по дереву

Для изготовления деревянных самоделок своими руками, используются мягкие породы деревьев, такие как:

клен;
ольха:
липа;
сосна;
орех.

Изделия, требуемые твердых пород, выполняются преимущественно из дуба или березы. Для красоты и живописности на поделки можно наносить разные элементы декора, тонировку или краску.

Чтобы изготовлять поделки своими руками, необязательно быть токарем или столяром по специальности и уметь делать профессиональные чертежи. Имея в распоряжении токарный станок, можно многому научиться в домашних условиях.

Точение деревянных изделий

Большинство поделок требуют для себя обработку методом точения. Чтобы выполнить поделку на токарном станке в форме вазы, тарелки или бокала – предметов, имеющих поперечную форму круга, заготовку необходимо закрепить в специальном патроне станка. Для крепления длинных деталей, применяется трезубец, который поджимает их центром задней бабки.

Перемещая стамеску вдоль оси вращения, деталь будет затачиваться. Такой вид точения называется продольным. Если самоделка небольшая, ее можно закрепить шурупами к планшайбе, или плоскому диску.

Сначала на заготовку нужно нанести разметку под шурупы, а затем просверлить несквозное отверстие, по глубине равное ввинчиваемой длине шурупа. Также можно проколоть отверстие шилом. Чтобы определить местоположение шурупов, заготовку нужно приложить к планочной шайбе и через отверстия, которые находятся по обратной стороне, очертить места под шурупы.

Обрабатывая плоскую деталь на планшайбе, необходимо подготовить стамеску и путем ее перпендикулярного перемещения, обтачивать заготовку лобовым, или торцовым способом.

Режущая часть токарных станков, называемая лезвием, имеет клиновидную форму. Передняя и задняя поверхности образуют на пересечении режущую кромку. Точение деревянных изделий может подразумевать отрезку части заготовки, разметку центров вращения, осмотр состояния заготовки и придание ей нужной цилиндрической формы.

Используя все возможности, предоставляемые токарным станком, можно своими руками добиться идеальной бочкообразной формы нужного изделия. Без точения не обойтись изготавливая ручки и ножки мебели.

Изготовление деревянной шкатулки

Рекомендуемое для изготовления шкатулки дерево – акация, которая при шлифовке, дает красивый светло-зеленый цвет. Для выполнения поделки своими руками, понадобятся различные токарные резцы из хорошей стали.

Прежде всего, заготовку необходимо округлить и снять с нее грани. Сначала можете использовать полукруглый резец, потом более гладкий резец-косяк, которым наносятся углубления, своего рода декоративные канавки.
Потом срезаются обе стороны этих углублений, что создает на шкатулке выпуклости.
Затем закругляем получившиеся грани.
Теперь можно перейти к созданию внутренней полости. На торец заготовки переставляем опорную планку и приступаем к углублению от центра к краю прямым узким резцом.
Затем нужно плавно расширить полость до самого дна. Для этого используем острие треугольного резца.
Широким резцом выравниваем дно, придаем ему нужную толщину и делаем паз под крышку.
Переходим к шлифовке. Наждачной бумагой зачищаем дно и стенки.
Когда все готово, отделяем ножовкой деталь от станка.

Крышка шкатулки должна иметь куполообразную форму, размером, совпадающим с габаритами самой шкатулки. Для этого нам понадобится полукруглый резец.

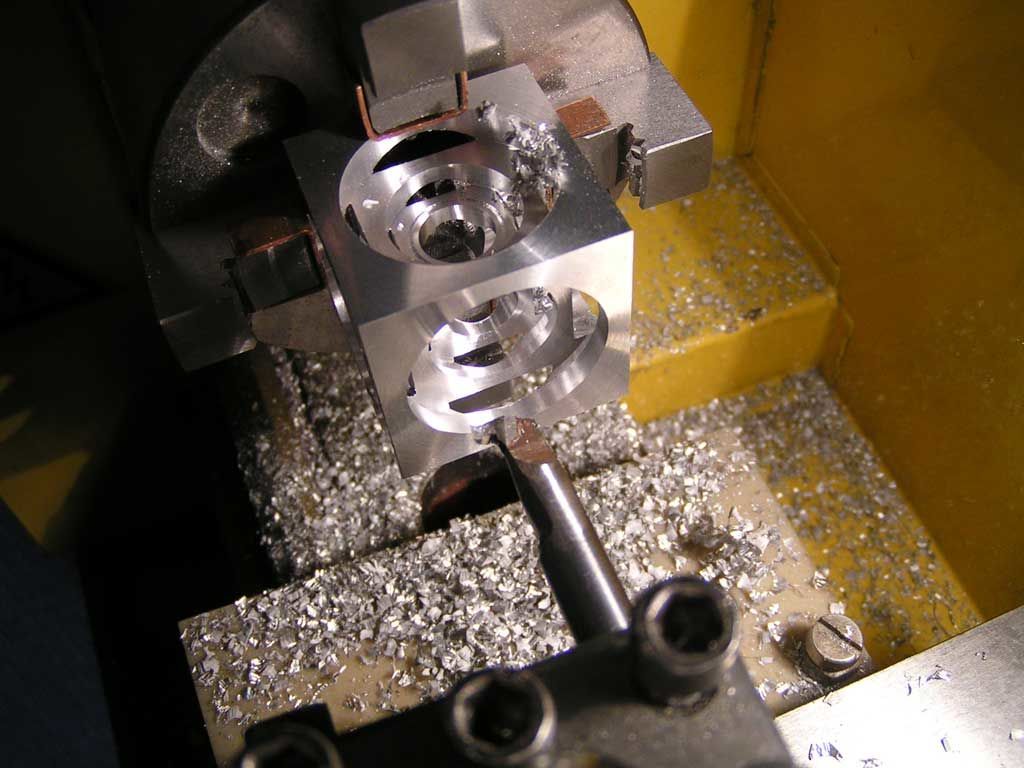

Металлические поделки

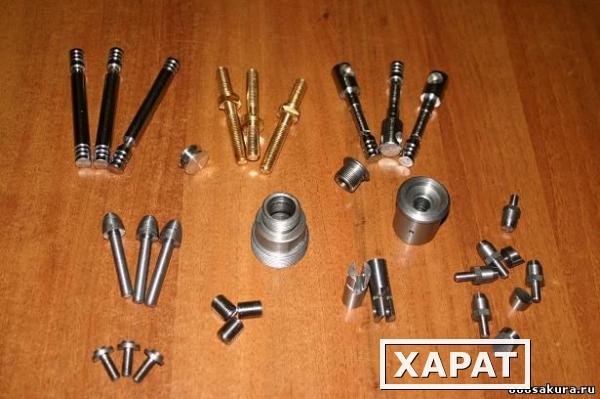

Из металла можно сделать достаточно много разных замысловатых поделок, в том числе элементов украшений. Перед тем как приступить к работе, можно нанести чертежи на бумагу. Один из интересных элементов декора – фигурка «Два человека играют в шашки».

Берем два гвоздя, длиной не более 5 см, несколько маленьких гвоздей и четыре гайки. Плоскогубцами загибаем гвозди, повторяя контур сидящих людей. Две гайки – это «стулья», на которых будут сидеть человечки, остальные две – игровой стол, на котором должны быть размещены миниатюрные шашки. Доску можно изготовить из небольшого куска картона, а для шашек подойдут откусанные шляпки гвоздей. Для закрепления всех этих фигур используйте спецклей или точечную сварку.

Владея токарным станком, мастер с богатой фантазией всегда сможет своими руками украсить быт и сделать достойный подарок своим близким, в виде элегантной самоделки.

Видео инструкция изготовления на токарном станке по металлу поделки «Додекаэдры в шаре»

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как зарабатывать на настольных токарных станках и что можно производить на них!

хреновая затея. дох…. так не зароботаешь

Как зарабатывать на настольных токарных станках и что можно производить на них! Надо начинать с другого. Смотрите, что у вас востребовано в округе. Можно ли наладить сбыт. Изучаете технологию досконально, если не профессионал. И тогда пробуете. Знаю рядом только одну кучку мастеровых, более менее успешную. Это отливка из медных сплавов для церковных нужд. Все остальное далеко от металла. Возят мясо на Москву… Возят окна пластиковые. Но это опять временное явление.. И т.д. Как зарабатывать на настольных токарных станках и что можно производить на них!

Заработать конечно можно,но немного только для души.Я точил рыболовное снаряжение,поплавки катушки и.т.п.Рыболовные магазины возьмут с радостью ВАШ товар,самоделки всегда востребованы ,в некоторых городах и рынков-то нет,только за копейки,Прибавте к этому стоимость материала.Так что на большой зароботок нерасчитывайте,но сбыт если вещь сделана качественно постоянный.Да много чего можно придумать,если есть халявный материал.

Как зарабатывать на настольных токарных станках и что можно производить на них! ИМХО. Тут надо делать что-то сильно эксклюзивное/уникальное. Не в плане точности, понятно… а, так сказать, художественной ценности. И еще вопрос к ТС. А что значит заработать? Какие суммы подразумеваются? Вслух можете не отвечать, дело личное… но для себя подсчитайте. Сколько надо сделать и по какой цене, скажем в месяц.

ЗЫ. Еще одно ИМХО – не получится

Сообщение отредактировал Дмитрий43: 12 January 2014 – 13:01

Как зарабатывать на настольных токарных станках и что можно производить на них!

Дмитрий43 (12 January 2014 – 13:00) писал:

ТС за кросспостинг отдыхает две недели. Как зарабатывать на настольных токарных станках и что можно производить на них!

Асклепиадот (12 January 2014 – 13:01) писал:

Просмотр сообщенияДмитрий43 (12 January 2014 – 13:00) писал: И еще вопрос к ТС ТС за кросспостинг отдыхает две недели. Жаль… Ну тогда пусть будет просто совет Как зарабатывать на настольных токарных станках и что можно производить на них!

victor7 (12 January 2014 – 12:32) писал:

а также настольных фрезерных 2) Если можно изготавливать то прошу советы, идеи. 3) Или ето не для заработка и на нем не заработаешь. Если вы об этом спрашиваете на форуме, то наверняка нельзя Можно создать мастерскую и брать заказы, но мелкими станками наверное не отделаешься чтобы серьёзно зарабатывать. И квалификация нужна. А так, действительно, в качестве подработки можно что-то делать на заказ, но как основной источник дохода не эффективно. Да и тут квалификация нужна и тусовка среди тех, кому ваша работа интересна (что-то для моделистов, авто/мото запчасти для реставраторов, всякие штуки для исторической реконструкции, какие-то приспособы для ювелиров, художников, не знаю что ещё). Делать серийно какие-то простые детали сотнями на таких станках скорее всего невыгодно, да и не очень удобно. Можно придумать какой-то свой уникальный продукт и его выпускать. Имеется в виду устройство или приспособление для чего-то, а не одна деталь. Но это уже не каждый могёт. Если хотите просто, лучше уж тогда ключи делать на спец станке.

Они всегда нужны. Как зарабатывать на настольных токарных станках и что можно производить на них! Когда-то давно делали партию втулочек для швейной промышленности,вполне можно на маленьком станке осилить. Приятель делал латунные гаечки вроде-бы для мебели.Внутри шестигранник на домашнем прессе.Затем сделал приспособу для быстрого нарезания резьбы.Эти гайки делал в большом количестве,очень неплохие деньги зарабатывал. Как зарабатывать на настольных токарных станках и что можно производить на них!

himgr (12 January 2014 – 13:13) писал:

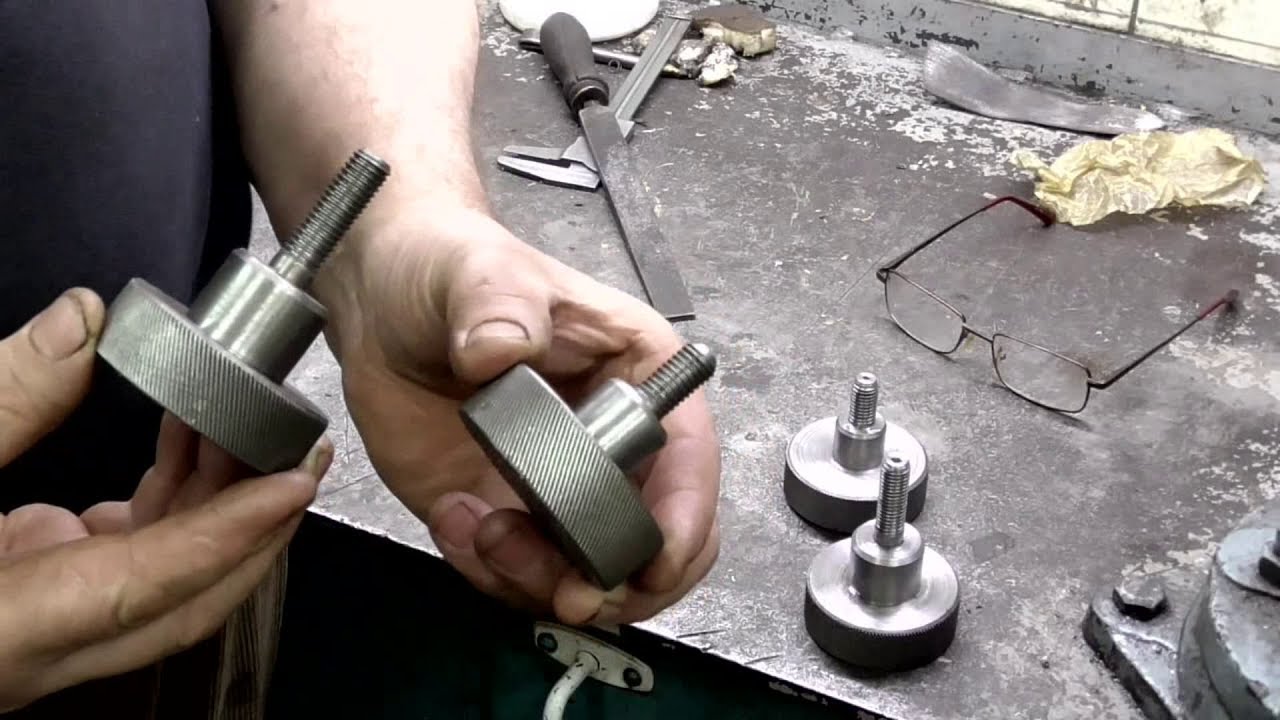

Приятель делал латунные гаечки вроде-бы для мебели

Наверное давно было. Сейчас мебельной фурнитуры полно и за копейки. Да и мебельщики другие стали Как зарабатывать на настольных токарных станках и что можно производить на них!

Токарный даже небольшой очень нужен.Ставите в гараж открываете пошире ворота (чтобы все видели как вы работаете и на чём) и начинаете точить для себя любимого все что угодно. Ручки к напильникам – красивые, навесы на калитки,контактные кольца медные на генераторы автомобильные ,протачиваете коллекторы дрелей, болгарок ,коллекторы стартеров и т.д. Через пол года появится стабильная клиентура и люди сами начнут подсказывать что можно делать на вашем оборудовании.Начнёте обрастать инструментом и станками.Кто хочет тот ищет возможности использовать имеющиеся у него знания и умения ,а кто не хочет ищет причины отказаться.У наших людей ооочень много проблем ,будете полезным не пропадёте.

Как зарабатывать на настольных токарных станках и что можно производить на них! Хватит уже превращать чипмейкер в филиал ганзы. Пусть здесь живут технологии и конструкции, а срачи относительно законности оставим там. Если боитесь делать пули, то можете делать пулелейки. Высечки для пыжей. Матрицы для закрутки. Прогонные кольца. Если есть доступ к термичке и шлифовке, то калибры для владельцев нарезняка. Много чего можно предложить моделистам. Но тут сильно желательно вариться в их среде. Как зарабатывать на настольных токарных станках и что можно производить на них!

Как говорил один мой знакомый,на отдельных деталях не заработаешь.Нужно производить хотя-бы какой-то готовый узел.

Как зарабатывать на настольных токарных станках и что можно производить на них! Как зарабатывать на настольных токарных станках и что можно производить на них!

victor7 (12 January 2014 – 12:32) писал:

Доброе утро всем. Извините а тема совсем другая. Я спросил , а ответа от Вас не получил. Задаю еще раз Вопрос: 1) Можно ли производить что-то для заработка на настольных токарных станках, та ТВ-4, ТВ-6, ТВ-7, ТВ-16. а также настольных фрезерных 2) Если можно изготавливать то прошу советы, идеи. 3) Или ето не для заработка и на нем не заработаешь. Такое можно делать .https://cazac.ucoz.co…t_stirling/0-14 А такое сделаешь,это уже хорошие бабки.https://cazac.ucoz. co…ex/delavan/0-13 Как зарабатывать на настольных токарных станках и что можно производить на них! Готовых изделий к сожелению не осталось.Зато друзьям раздарил немало,все довольны.Это то что забросил. Как написал ранее можно что душе угодно,главное чтобы ВАС это изготовление удовлетворяло. Как зарабатывать на настольных токарных станках и что можно производить на них!

пончик (12 January 2014 – 13:32) писал:

можно что душе угодно,главное чтобы ВАС это изготовление удовлетворяло.

Это если хобби. Тема была о заработке, а значит важнее чтобы это ПОКУПАЛИ. Как зарабатывать на настольных токарных станках и что можно производить на них!

Если изготовление не приносит радости,то и зароботка небудет.

Как зарабатывать на настольных токарных станках и что можно производить на них!

Нужно самому делать что-то (готовое изделие) к чему нужны мелкие точеные детали

Как зарабатывать на настольных токарных станках и что можно производить на них!

пончик (12 January 2014 – 13:32) писал:

Уважаемый, а что это было? Как зарабатывать на настольных токарных станках и что можно производить на них!

Слава9 (12 January 2014 – 13:17) писал:

. Ставите в гараж открываете пошире ворота (чтобы все видели как вы работаете и на чём)

У нас периодически ходят вдоль гаражей и смотрят, чем вы занимаетесь. Думаю, так же и везде. Сможете изначально отдать энную сумму, а потом перекрыть ее и войти в плюс?

Сообщение отредактировал Leon10: 12 January 2014 – 14:02

www.chipmaker.ru

Токарный станок по металлу своими руками

Благодаря токарным станкам по металлу человек получает возможность изготовить некоторые детали самостоятельно. Не всегда есть возможность купить деталь для автомобиля или спецтехники.

И чаще всего не потому что денег не хватает, просто если речь идет о старой советской спецтехнике или продукции автопрома, многие модели уже не выпускаются. Но тем не менее, это не лишает пользователя возможности ими пользоваться. Токарные станки по металлу своими руками дают возможность в домашних условиях делать все что вам нужно.

Зачем покупать токарный станок по металлу, если его можно сделать самостоятельно. Это не так сложно, а все что вам потребуется – наличие чертежей, немного терпения и старая электротехника. Давайте рассмотрим, как сделать такое оборудование самому.

Основное предназначение токарного станка

ТВ 16 токарно-винторезный

В принципе работы любого токарного станка лежит обработка детали при ее вращении. Таким образом резак вставленный в плоскость вращения, при контакте с заготовкой будет удалять лишние элементы. Такое оборудование поддается автоматизации, благодаря чему оператор получает возможность для следующего:

Выполнять продольное точение цилиндрической заготовки с гладкой или ступенчатой поверхностью;
Обрабатывать уступы или канавки в будущей детали;
Выполнять проточку наружных или внутренних поверхностей конической формы;
Осуществлять нарезку резьбы, как внутренней, так и наружной при помощи резца или сверла;
Делать развертку или зенкерование отверстий металлической заготовки;
Отрезать лишние части или прорезать канавки;
Выполнить накатку рифлёной поверхности заготовки.

Главным назначением в применении токарного станка по металлу является обработка валов, втулок или дисков. Таким образом человек получает возможность из заготовки сделать ось, маховик, звездочки, различные вкладыши, прочее. Также на универсальном токарном станке можно выполнять обработку корпусных деталей.

Есть определенная классификация токарного оборудования. Они делятся следующим образом

По токарному признаку. Существует целых 9 подгрупп, при делении оборудования таким образом.
Размерному ряду. Классификация выполняется в зависимости от диаметра заготовки, которую вы будете обрабатывать.
Уровню специализации. В зависимости от профиля выполняемых работ и возможностей оборудования.
Классу точности станка.

Самыми известными и применяемыми для домашней мастерской являются токарно-винторезные станки.

Они получили свою популярность еще в советские годы, когда на них обучали молодое поколение обрабатывать металлические детали. Основное назначение станков этой группы, как раз подготовка специалистов для работы с более сложным оборудованием.

Это подразумевает простоту работы и освоения станка. А также высокий уровень безопасности и минимальные требования к технике безопасности при работе оператора.

Сейчас подобное оборудование выпускают современного образца. У таких моделей повышенный функционал, рассчитанный для работы предприятия, следовательно, подобное оборудование нецелесообразно устанавливать у себя дома.

Это будет дорого – нет смысла переплачивать за функционал, которым вы никогда в своей жизни не воспользуетесь.

Старые станки ТВ-16, которыми оборудовались практически все кабинеты труда и производственные мастерские для обучения специалистов в учебных заведениях, идеально подойдут для дома. Проблема заключается в том, что достать такое оборудование даже с резервации очень проблематично.

Можно конечно, купить по фото на Авито, но вы купите с рук, и не факт, что станок прослужит у вас долго, после старого хозяина.

Лучше всего сделать его самостоятельно, тем более, ничего сложного в этом нет. Потребуются инструменты и материалы, которые достать не проблема. Соорудив станок по металлу своими руками, вы не только получите оборудование для работы с заготовками, но и сэкономите массу средств на покупке и услугах токарей.

Как устроен станок – важные конструктивные элементы

Схема конструкции.

У любого оборудования обязательно есть базис, без которого функционировать оно не будет. В токарно-винторезном станке, такими конструктивными элементами являются:

Передняя и задняя бабки;
Станина или рама, которая является основой для оборудования;
Электропривод;
Центры управления – ведомая и ведущая части станка;
Подручник, куда оператор будет упирать режущие инструменты для обработки детали.

Сюда же можно включить заземление и защитный экран. Первое обеспечит вам безопасность от поражения электрическим током, а второе защитит от попадания стружки в лицо.

Агрегат будет устанавливаться на специальной станете. Если вы самостоятельно изготавливаете данное оборудование, такой станиной является рама.

Совет: лучше всего подобрать для основы качественный и прочный металл. Чем крепче станина, тем надежней будет фиксироваться оборудование. Это исключает дребезжание токарно-винторезного агрегата.

Вдоль рамы будет установлена задняя бабка. Это устройство является подвижным. Передняя – неподвижная. Она связывается ременной передачей с приводом, который и заставляет заготовку двигаться.

У токарно-винторезного оборудования центр, является ведущим, будет соединять двигатель вместе с передаточным для вращения устройством. Сам электропривод лучше всего установить на станине. В домашних условиях для создания станины лучше всего подойдут прочные металлические уголки, профили. Вам также потребуется несколько деревянных брусков, которые будут устанавливаться в качестве подставки, чтобы устранить вибрации оборудования.

Тут важно не столько что вы будете использовать, сколько устойчивость готовой рамы. В качестве электропривода подойдет мотор, лучше всего, чтобы он был из-под стиральной машины высокой мощности.

Запитываться вся установка будет напряжением 380В, поэтому вам обязательно будет провести в гараж провода способные обеспечить это требование. Также нужен будет старый стол, который будет подставкой для станка. Лучше всего выбрать крепкий стол из древесины или металла.

Передача оборотов на валы может выполняться при помощи цепной, фрикционной или ременной передачи. Ремень лучше всего подойдет, потому как является самым эффективным, простым и надежным видом.

Особенности конструкции токарно-винторезного станка своими руками

Общий вид самодельного станка.

Не сложно изготовить в домашних условиях самодельный токарный станок. Главное соблюдать ряд правил, которые помогут вам это сделать. Первым делом следует заместить ведомы и ведущие центры оборудования на одной оси. Таким образом пользователь удаляет вибрации, которые могут возникать в процессе обработки металлических заготовок.

Важно! При использовании оборудования с одним ведущим центром нужно устанавливать специальный кулачковый патрон либо же планшайбу.

Благодаря этим элементам у пользователя получится закрепить деталь для дальнейшей обработки режущими инструментами.

Важно! Ни в коем случае не следует устанавливать движки в качестве электропривода коллекторного типа.

Если не обеспечить такой агрегат дополнительной противодействующей нагрузкой, вращательный момент будет слишком сильным. Вытачивать что-либо при таких оборотах не получится. Кроме того, деталь может просто вылететь из зажимов, которые не обеспечат достаточной силы прихвата.

Таким образом можно не только повредить саму заготовку, но и хорошо пострадать при попадании ее в человека. Для этой цели используйте асинхронный двигатель. Суть его работы в том, что даже при увеличении или уменьшении нагрузки, частота вращения, передаваемая на валы меняться не будет.

Такой агрегат позволит оператору выполнять обработку деталей следующих габаритов:

Толщина – 10 см;
Ширина – до 70 см.

Задняя бабка – это уникальная конструктивная часть станка, где монтируется ведомый центр. Он может быть неподвижным или динамическим. Чтобы передвигать его используется элементарный болт. Подкручивая или раскручивая, бабка будет двигаться по направлению, нужному оператору.

Прежде чем устанавливать такой болт, смажьте его машинным маслом, для более лучшего и комфортного скольжения. Только потом его допустимо вставлять в резьбу, которая предназначена для передвижения задней бабки установки.

Для работы по созданию станка из подручных средств, потребуется несколько простых инструментов, который найдутся у каждого человека

Электросварка;
Болгарка;
Станок для шлифовки;
Дрель с набором сверл;
Гаечные ключи;
Инструменты измерения – штангенциркуль вместе с рулеткой или линейкой;
Ручка, карандаш или маркер для разметки.

Первым делом стоит продумать чертеж, а потом уже приступать к монтажу.

Проектировка будущего изделия

Чертежи с размерами.

Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:

Длина – до 115 см;
Ширина до 62 см;
Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы.

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Создаем токарный станок на базе электромотора

Теперь давайте рассмотрим последовательность сборки домашнего токарного станка по металлу.

Изготавливаем раму. Мы, согласно чертежу, обрабатываем швеллер или уголок профиля. Вымеряем и обрезаем ненужное. При помощи сварки надежно завариваем станину, так чтобы получился ровный прямоугольник.
Монтаж реек и бабок. На него будет монтироваться рейка с задней бабкой, с одной стороны. И привариваться передняя бабка с другой.
Монтаж привода. С тыльной стороны рамы, устанавливается электродвигатель. Ставиться он как можно ближе к передней бабке, чтобы при помощи валов и ремня можно было практично обеспечить возможность передачи вращения на рабочую часть.
Установка подручника. Когда предыдущий этап пройден – ставим подставку для инструментов. Она не приваривается, а делается подвижной при помощи гаек и болтов. Передвижение подручника должно осуществляться по направлению перпендикулярно заготовке.
Установка защитного кожуха и накидывание ремня на валы передачи.
Подключение двигателя к сети и заземление.
Визуальный осмотр на правильность сборки и пробный запуск.

Совет: Чтобы лучше понимать, как сделать станок – смотрите видео ниже.

Вас можно поздравить – домашний токарный станок готов. Теперь можно без особых усилий изготавливать любые нужные детали из металла на спецтехнику или автомобиль. Также вы теперь сможете самостоятельно ремонтировать те или иные запчасти транспортного средства или бытового инструмента.

stanki-info.ru

Смотрите также

Сга 1 станок для гибки арматуры
Станок листогибочный гидравлический
Радиально сверлильный станок 2к522
Чертежи с размерами токарный станок передняя бабка
Чиллер для лазерного станка
2Н135 технические характеристики станка
Белмаш деревообрабатывающие станки
Станок форматно раскроечный
Самодельные станки и приспособления
Станок для изготовления плитки тротуарной
Настольный сверлильный станок

Токарный станок по металлу – основные виды, как правильно выбрать, сделать своими руками и работать на устройстве?

В настоящее время даже в домашней мастерской требуется оборудование, на котором можно осуществлять разные работы с металлом. Распространенным устройством является токарный станок по металлу, с помощью которого можно проводить качественную обработку разных поверхностей заготовок.

Что такое токарный станок по металлу?

Устройство представляет универсальный агрегат, с помощью которого вытачиваются детали, сверлятся и зенкеруются отверстия, создается резьба и выполняются другие операции. В последнее время помимо производства часто можно встретить токарный станок по металлу для дома. Это не дешевая покупка, поэтому перед окончательным решением нужно взвесить все «за» и «против», и точно понимать какое оборудование купить. С помощью подобных станков можно:

вытачивать канавки;
осуществлять рифление сетчатой матрицей;
обрезать разные части изделий;
проводить сверление;
делать точение торцов;
проводить обработку разных отверстий;
выполнять резьбу с помощью плашки, резца и метчика;
нарезать резьбу.

Устройство токарного станка по металлу

Подобное оборудование имеет практически одинаковую систему размещения узлов. Рассмотрим, из чего состоит токарный станок по металлу:

станина – на ней закрепляются все узлы и детали;
ближняя бабка – внутри нее находится шпиндель;
дальняя бабка с пинолью – подвижная часть, используемая для закрепления детали;
суппорт – элемент, помогающий совершать резку движения;
фартук – изменяет в поступательное движение в переданное;
электромотор – наделен приводным ремнем;
скоростная коробка – изменяет движение от суппорта к шпинделю.

Принцип работы токарного станка по металлу

Данное оборудование является незаменимым помощником не только на многих предприятиях и заводах, но и в домашних мастерских. Настольный токарный станок по металлу функционирует следующим образом:

изделие крепят в патроне или среди его центров;
нужное количество резцов устанавливают в специальном суппорте;
инструмент для обработки врезают внутрь бабки расположенной сзади;
обработка заготовок производится за счет сплетения нескольких движений;
вращательные движения комбинируются с поступательными;
благодаря этому производится обработка разных изделий.

Плюсы и минусы токарного станка по металлу

Для полного ознакомления с оборудованием нужно знать его положительные и отрицательные стороны. Токарный станок по металлу для гаража или производства наделен следующими достоинствами:

Высокая чистота поверхности готовых изделий.
Точность обработки.
Возможность получения за один рабочий цикл готового сложного изделия.
Стружка, полученная после обработки, может переплавиться и использоваться повторно.
Оборудование помогает произвести крупногабаритные детали.

Токарный станок по металлу имеет следующие недостатки:

Высокую стоимость.
Дорогое обслуживание.
Большие и тяжелые детали.

Виды токарного станка по металлу

Разделяется оборудование на следующие основные типы:

Токарно-фрезерные. Универсальное оборудование, на котором можно выполнять обработку заготовок из разного металла, пластмассы и дерева. Домашний токарный станок по металлу используют для вырезания пазов, снятия фасок, создания отверстий и нарезания резьбы.
Токарно-винторезные. Отличительная особенность – пиноль задней бабки может двигаться. Станки оснащены патроном для сверления отверстий. С их помощью можно нарезать разнообразную резьбу. Используют их в приборостроении и работе с разными металлами.

Помимо основных известны и другие виды токарных станков по металлу:

Токарно-карусельные. Конструкция опирается на стойку, отлитую из чугуна, расположенную в вертикальном положении. Проводят обработку деталей большого размера и веса. Их можно дополнить специальным приспособлением для осуществления других работ.
Токарно-револьверные. Один из новейших видов, созданных для изготовления сложных конструкций из заготовок. С помощью токарного станка по металлу создают изделия разного рода из прутка. Прибор имеет поворотную головку, которая повышает скорость и эффективность функционирования устройства.

Как выбрать токарный станок по металлу?

Приобретая подобное оборудование, рекомендуется обратить внимание на следующие критерии:

Допустимый диаметр заготовок. Возможная длина определяется пространством между центрами. Все станки имеют ограничения по размеру.
Мощность двигателя. Зависит от объема и класса работ. Маленький токарный станок по металлу наделен мощностью – 700 Вт. Есть виды помощнее до 1,2 кВт.
Управление скоростями движения шпинделя. Выбирают плавное или ступенчатое.
Выходная точность обработки деталей. Чем выше показатель, тем больше денег придется выложить.
Размер сквозного отверстия шпинделя. Диаметр детали должен соответствовать заготовке.
Размеры оборудования. Мини токарный станок по металлу хорошо впишется в площадь домашней мастерской, но с его помощью нельзя обрабатывать большие заготовки.

Инструменты для токарного станка по металлу

Основной дополнительной частью являются резцы. Данные инструменты бывают следующими:

проходные – обработка поверхностных плоскостей торцов;
подрезные – заточка цилиндрических деталей;
отрезные – удаление готовой детали от заготовки;
фасонные и галтельные – точение фасонных поверхностей и закруглений;
резьбовые – разделяются на наружные и внутренние;
расточные – обработка внутренних поверхностей деталей;
канавочные – точение углублений.

Помимо этого резцы для токарного станка по металлу разделяются на:

цельные – из быстрорежущей стали;
составные с пластин из твердого сплава – из углеродистой стали;
вставные – пластина заменяется в случае износа.

Токарный станок по металлу своими руками

Собрать подобное оборудование сложно. Однако при наличии некоторых умений самодельный токарный станок по металлу собирается следующим образом:

ближняя бабка со шпинделем прикрепленным к ходовой трубе;
подбирается рама устройства;
сверху располагается передняя бабка;
устанавливается ходовая труба;
вставляется дальняя бабка и планка для опоры;
собирается суппорт;
вставляется ходовая гайка и винт.

Окончание сборки производится путем окрашивания металлических деталей. После высыхания в обязательном порядке проводят крепление токарного станка по металлу на столе или верстаке. Шпиндель нужно обработать смазкой и консистентным составом. Может, высокую точность обработки получить на самодельном оборудовании не получиться, но элементарные вещи можно будет делать.

Как работать на токарном станке по металлу?

Инструкция зависит от типа и направления работ, однако общие правила можно сформулировать следующим образом:

пройти курс работы на устройстве;
работа на токарном станке по металлу невозможна без средств индивидуальной защиты;
надежно использовать суппорт;
начинать работу с самых простых операций и на низких скоростях;
перед работой удостовериться, что сеть выдержит нагрузку.

Токарная обработка металла происходит следующим образом:

Вставленные в шпиндель заготовки движутся вокруг оси.
Точение осуществляется с помощью подвода резца. Это происходит благодаря поперечному усилию суппорта, в котором полностью закреплены резцы.
Технология может быть разной: совмещение продольной и поперечной подачи или использования только одной из двух.

Изделия на токарном станке по металлу

С помощью оборудования производится эффективная обработка разных заготовок. Универсальный токарный станок по металлу помогает получить следующие изделия:

кольца;
зубчатые кольца;
валы;
гайки;
шкивы;
муфты;
втулки.

Что такое токарный станок по металлу? (с картинками)

Эрик Таллберг

Дата последнего изменения: 27 сентября 2022 г.

Когда такие металлы, как сталь, латунь, железо и т. д., необходимо обработать, вырезать или вырезать, процесс выполняется с использованием токарного станка по металлу. Существуют различные типы токарных станков по металлу для различных целей и допусков, но наиболее распространенный токарный станок по металлу представляет собой большую, мощную часть оборудования, состоящую из ряда компонентов, включая: 1) переднюю бабку, 2) станину, 3) подачу и ходовые винты, 4) каретка, 5) поперечный салазок, 6) составной упор, 7) резцедержатель и 8) задняя бабка. Каждая из этих частей выполняет жизненно важную функцию в работе токарного станка по металлу.

Проще говоря, кусок металла, обычно называемый ложей, вставляется в шпиндель токарного станка, и шпиндель, окруженный передней бабкой, вращается с заданной скоростью. Предварительно выбранные режущие насадки, изготовленные из карбида или другого закаленного материала, жестко удерживаются на месте стойкой инструмента. Биты, позиционируемые и управляемые механизмом каретки, автоматически прижимаются к вращающемуся материалу, чтобы начать резку. Вращающийся инструмент подвешен внутри станины и может перемещаться вперед и назад с помощью подающего винта и ходового винта по мере того, как обрабатывающие долота входят в зацепление, выводятся из зацепления и перемещаются с помощью поперечного суппорта и упора для компаунда.

С появлением пластмасс и сплавов токарные станки по металлу должны стать гораздо более универсальными, чем они были в начале 19 века. век. Генри Модсли обычно считается изобретателем современного токарного станка по металлу.

Сегодня существует множество типов и вариаций токарных станков по металлу, каждый из которых предназначен для определенной функции и/или допуска. Некоторые из наиболее распространенных типов токарных станков: центральный токарный станок, который является самым простым из токарных станков, а также самым большим; настольный токарный станок, который обычно достаточно мал, чтобы его можно было установить на верстаке; токарно-револьверный станок, который позволяет одновременно задействовать несколько бит. Другие менее универсальные токарные станки, которые используются для более специализированных операций, включают токарный станок с двигателем, токарный станок с инструментальным отделением, токарный станок с токарным станком и многошпиндельный токарный станок.

Компьютерные технологии дали токарному станку по металлу огромный диапазон универсальности, экономичности и простоты в эксплуатации. Токарный станок с ЧПУ, управляемый компьютером, позволяет оператору просто запрограммировать определенную функцию процесса обработки. Одним нажатием кнопки токарный станок с ЧПУ автоматически установит правильную скорость вращения шпинделя и задействует заданное количество обрабатывающих насадок точно под правильным углом и на нужной глубине. Сегодня токарный станок с ЧПУ является наиболее часто используемым токарным станком по металлу.

Что такое токарный станок по металлу?

Также известный как токарный станок по металлу или токарный станок по металлу, токарный станок по металлу представляет собой токарный станок, разработанный специально для металлических заготовок. Токарные станки по дереву используются только для обработки деревянных заготовок, а токарные станки по металлу могут работать как с металлическими, так и с деревянными заготовками.

Знакомство с токарным станком по металлу

Также известный как токарный станок по металлу или токарный станок по металлу, токарный станок по металлу представляет собой токарный станок, разработанный специально для металлических заготовок. Как и другие типы токарных станков, токарные станки по металлу используются для выполнения ряда процессов механической обработки, таких как резка, шлифование, сверление и токарная обработка. Они также выполняют эти процессы, используя ту же технику — с заготовкой, вращающейся относительно неподвижного режущего инструмента.

Токарные станки по металлу оправдывают свое название; они сосредоточены на возможности токарной обработки металлов на токарном станке. Токарные станки по металлу часто используются для деформации и изменения формы деревянных заготовок. Дерево, конечно, значительно мягче большинства металлов и сплавов. Если производственная компания хочет деформировать или изменить форму металлической заготовки, ей, вероятно, потребуется помощь токарного станка по металлу. Очень важно понимать, что токарный станок по металлу все еще можно использовать для обработки деревянных заготовок. Токарные станки по дереву используются только для обработки деревянных заготовок, а токарные станки по металлу могут работать как с металлическими, так и с деревянными заготовками.

Токарный станок по металлу имеет два конца: переднюю бабку, которая вращается, и заднюю бабку, которая остается неподвижной, чтобы поддерживать заготовку. Есть два стандартных размера токарных станков, на которые стоит обратить внимание. Одно из них – это расстояние между центрами передней и задней бабки, а другое называется высотой центра. Обычно это дает представление об измерении качания при покупке токарного станка. Измерение поворота обозначает расстояние между шарниром передней бабки и станиной. Некоторые мини-токарные станки имеют только три скорости или двигатели с широтно-импульсной модуляцией. Напротив, у некоторых могут быть коробки передач, которые могут быть даже до 6-ступенчатых коробок передач в диапазоне от 140 до 1710 об / мин для вращения шпинделей. Тем не менее, на некоторых токарных станках также есть шестерни для изменения скорости ходового винта.

Типы токарных станков по металлу

Все токарные станки по металлу разработаны специально для обработки металлических заготовок. Они поддерживают широкий спектр металлов, а также сплавов, некоторые из которых включают сталь, алюминий, железо и медь. При этом существует множество типов токарных станков по металлу, каждый из которых использует свой подход к работе. Например, центрирующие токарные станки по металлу имеют конструкцию с двумя головками, в которой заготовка фиксируется на месте, пока головка движется к ней. Центровочные токарные станки по металлу обычно используются для центрирования металлических заготовок.

Кроме центрирующих токарных станков по металлу, существуют также токарные станки инструментального цеха. Токарный станок в инструментальном цехе — это тип мощного токарного станка, который используется для операций в инструментальном цехе. Он считается одним из самых качественных типов токарных станков. Токарные станки Toolroom могут выполнять все те же процессы обработки, что и другие токарные станки, но они обеспечивают более высокий уровень точности. Нельзя говорить об отличительных типах токарных станков по металлу, не упомянув револьверные станки. Токарно-револьверный станок — это тип токарного станка по металлу, который используется для операций массового производства. Он может выполнять повторяющиеся задачи, такие как копирование продукта, быстрее и эффективнее, чем другие типы токарных станков.

:: Подробнее: Что такое токарный станок?

Кто должен использовать токарный станок?

Токарные станки, известные как «матери обрабатывающих инструментов», могут использоваться для множества целей. Они используются для формовки, сверления, шлифования, токарной обработки, резки и многого другого. Такую универсальность инструмента сложно превзойти, и именно поэтому так много рабочих по металлу и дереву полагаются на токарные станки в качестве основы своей работы. Если вам нужен точный инструмент для резки и формовки, токарный станок может быть идеальным для вашего проекта. Токарные станки идеально подходят для производственных установок, где требуется универсальное оборудование, способное применять несколько режущих инструментов.

Основные компоненты токарного станка

● Двигатель

Как и большинство электроинструментов, токарный станок по металлу содержит двигатель. Двигатель служит источником энергии токарного станка. Выключатель питания и диск управления скоростью прикреплены к двигателю для управления выходной мощностью. Токарные станки по металлу, которые могут двигаться как в обратном, так и в прямом направлении, будут иметь переключатель, поэтому вы можете соответствующим образом изменить эти движения. Выходная мощность двигателя измеряется в лошадиных силах (л.с.), а мощность обычно колеблется от 1/8 до 3 л.с. Можно достичь более высоких скоростей, чем отличается модель.

● Патрон и шпиндель

Двигатель токарного станка по металлу приводит в движение шпиндель для выполнения процессов обработки. Заготовка крепится на шпиндель с помощью зажимной системы, например, кулачкового патрона. Зажатая на шпинделе заготовка будет вращаться в соответствии с движением шпинделя. Это позволяет вам затем использовать свои инструменты для придания формы детали, над которой вы работаете, когда она вращается, что позволяет вам эффективно обтачивать металл. Они находятся на передней бабке токарного станка.
По сути, патроны — это зажимы, которые удерживают деталь, над которой вы работаете, на месте. Патроны можно найти в 3-х кулачковом, который известен как универсальный патрон, и 4-х кулачковый патрон, также известный как независимый патрон. Существуют также специальные патроны/лицевые пластины, которые подходят для заготовок необычной формы, и некоторые из них входят в комплект поставки токарного станка в качестве принадлежностей.

● Подручник

Подручник — это именно то, что следует из названия — функция токарного станка, с помощью которой вы можете ставить инструменты, которые используете для придания формы металлу. Поскольку использование токарного станка по металлу может быть опасным в лучшие времена, это очень важное уважение к вашему токарному станку. Подручники регулируются, поэтому вы можете перемещать их в положение, наиболее подходящее для металла, с которым вы работаете. Некоторые токарные станки по металлу могут одновременно работать с несколькими обрабатывающими инструментами, что делает замену инструментов более удобной.

● Станина, задняя бабка и передняя бабка

Под «станцией» токарного станка понимается горизонтальная балка, проходящая через основание вашего токарного станка по металлу. Вообще говоря, кровати делают из чугуна — и зачем это? Чтобы весь токарный станок был взвешен. Это исключает неточности, так как тяжелый вес чугунной конструкции минимизирует вибрации. Один из типичных терминов, который вы будете постоянно встречать на токарных станках по металлу, — это «качели». Это определяет размер материала, который может поместиться на токарном станке. Другими важными особенностями токарного станка по металлу являются передняя и задняя бабки. Передняя бабка устанавливается слева от станка и фиксируется на месте. Это помогает вращать запас с помощью патрона. В отличие от фиксированной передней бабки, заднюю бабку можно смещать и использовать для удобной установки ложи, несмотря на ее размер.

● Поперечные салазки и каретка

Каретка приводится в движение маховиком каретки, расположенным на передней части станка. Это перемещает каретку к передней бабке, а также в противоположном направлении — и это движение полностью зависит от направления, в котором вы двигаете маховик. Поперечный слайд позволяет вам перемещать инструменты по частям и имеет циферблат на ручке. Эта ручка необычайно полезна, так как она точно определяет положение поперечного слайда с очень небольшой частотой ошибок.

Выставка IMTS

IMTS собралась по всему миру Превратив производителей токарных станков в эту онлайн-платформу. Просмотрите и найдите вашего следующего поставщика вместе с нами.

Если у вас возникнут какие-либо трудности, пожалуйста, не стесняйтесь обращаться к нам.

Быстрая ссылка на поставщиков

Прядение металла на токарном станке

В то время как прядение металла можно выполнять вручную, использование машин для прядения металла, таких как токарный станок, для достижения результатов прядения металла является довольно распространенным методом, используемым как в промышленных, так и в личных механических мастерских. . Металлопрядение использует вращающийся металлический диск для придания заготовке формы, заставляя металл «течь» в заданную форму. Этот процесс часто используется для создания закругленных металлических деталей и изделий, начиная от аэрокосмических компонентов и заканчивая декоративными предметами домашнего обихода.

Его опора на ротационную формовку металла делает прядение металла в принципе похожим на токарную обработку металла. Однако, в отличие от токарной обработки, вращение металла основано на оправке, которая дополняет внутреннюю кривизну заготовки, а не на зажимном устройстве, необходимом для удержания металлической заготовки на месте. Несмотря на эти различия, многие токарные станки могут быть приспособлены для выполнения операций прядения металла. Важно отметить, что перед изменением настроек станка следует проконсультироваться с производителем токарного станка, и что аккредитованная программа обучения может помочь развить навыки работы на токарном станке и вращения металла для обеспечения безопасного и эффективного производства.

Металлопрядильные операции

В основных процессах прядения металла центрируется металлическая заготовка или заготовка, удерживаемая между вращающейся оправкой и шпиндельным инструментом. Когда механизм вращает эти компоненты, вращающиеся ролики прижимаются к заготовке с помощью ручного или автоматизированного управления. Затем заготовка укладывается на оправку, которая формирует металл в соответствии с заданной конструкцией за счет последовательности осевых ходов, выполняемых посредством вращения. Этот процесс может изменить толщину материала заготовки, и из-за его уникальных методов может показаться, что металл «перетекает» в форму, как если бы он был податливым и мягким.

Металлопрядение обычно приводит к получению симметричных деталей с круглым поперечным сечением, хотя эти детали часто разрезают и повторно собирают в новые изделия. Конечная деталь обычно имеет меньший диаметр, чем заготовка, но с такой же площадью поверхности. Хотя когда-то он был ограничен более мягкими металлами и короткими производственными циклами, как при прототипировании, современные методы прядения металлов позволяют производить высокопрочные материалы в больших объемах. Точно так же ограничения по размеру стали меньше беспокоить. Процессы металлического прядения теперь могут создавать компоненты длиной в несколько десятков футов и толщиной до трех дюймов, в зависимости от металла.

Конструкция токарного станка

Хотя токарные станки могут быть разных конфигураций, есть несколько конструктивных характеристик, общих для большинства моделей. При адаптации токарного станка для операций токарной обработки металла следует учитывать ряд различных компонентов. Хотя не все из них могут нуждаться в перенастройке, некоторые из основных компонентов токарного станка, используемых для прядения металла, включают:

Станина: Станина токарного станка представляет собой горизонтальную или вертикальную балку, поддерживающую инструментальные приспособления на обоих концах станка. При приспособлении для прядения металла он служит лишь основанием для передней и задней бабки.
Передняя бабка: Расположенная на одном конце станины, передняя бабка представляет собой раму для удержания шпинделя токарного станка и ряда подшипников вращающегося вала
Задняя бабка: Задняя бабка расположена на противоположном конце станины и выровнена с передней бабкой. Он содержит зажимное устройство, которое удерживает металлический диск параллельно станине и прижимает его к заготовке во время изготовления.
Шпиндель: Шпиндель отвечает за удержание и вращение заготовки во время операций. Он состоит из основного вала, который крепится к вращающимся подшипникам, и задней пластины, которая, будучи адаптированной к вращению металла, фиксирует заготовку, предотвращая ее смещение во время изготовления.
Система питания: Это устройство, которое приводит в действие как вращательную силу, так и компоненты инструмента на токарном станке. Обычно это двигатель, который измеряется в оборотах в минуту (оборотов в минуту) и в лошадиных силах.

Адаптация токарного станка для прядения металла

Несмотря на то, что многие типы токарных станков могут быть перенастроены для выполнения токарных работ по металлу, перед внесением каких-либо изменений всегда следует пройти специальную подготовку и выполнить рекомендации производителя. Чтобы проиллюстрировать, как вносятся эти изменения, может быть полезно изучить типичную процедуру, используемую для преобразования небольшого токарного станка по металлу в машину для прядения металла.

Одним из первых шагов будет сборка и установка устройства фиксации точки опоры в станину токарного станка. Это может быть сплошной металлический стержень, вставленный в надежный паз и прикрепленный с помощью дополнительного стержня к нижней части кровати, образуя стабилизирующий мост. Затем часть патрона, используемая для зажима заготовки, может быть заменена задней пластиной, к которой заготовка может быть прикручена болтами или центрирована. Возможно, потребуется установить регулируемую скользящую заднюю бабку, но многие токарные станки уже оснащены такими функциями. Наконец, формовочный инструмент может быть сформирован из стальных стержней или симметричной деревянной оправки, изготовленной в соответствии с предполагаемой конструкцией компонента. Хотя этот процесс может быть полезен для преобразования токарного станка по металлу в прядильный станок, некоторые производители предпочитают использовать пенопласт для деревообработки, который требует минимальных изменений для выполнения проектов прядения металла.

TOP HEADLINES
