Штангенциркуль SC-150 измеряет линейные параметры деталей и заготовок

Электронный штангенциркуль RGK SC-150 используется для точных измерений линейных параметров деталей и заготовок – размеров, диаметров, глубин и т.д. Устройство применяется при проведении технологических операций по обработке металла, экспертиз, дефектовки, производственного контроля качества и в любых других приложениях с относительно строгими допусками

С инструментом, оборудованным электронным дисплеем, удобно работать благодаря крупным цифрам, по которым можно комфортно считывать результаты измерений, не напрягая зрение, как при замере по нониусу.



Основные характеристики

  • Рабочий диапазон от 0 до 150 мм.
  • Разрешение дисплея 0.01 мм.
  • Погрешность результатов на уровне ±0.03 мм.



Особенности работы

Штангенциркуль RGK SC-150 отличается от механических аналогов расширенным функционалом и удобством использования. Прибор позволяет переключать единицы измерения между дюймами и миллиметрами прямо в ходе исследования. Это особенно удобно на международных предприятиях и в тех случаях, когда необходимо сверяться с иностранной документацией.

Предусмотрена отдельная кнопка для обнуления дисплея штангенциркуля, которая дает возможность проводить замеры относительным методом, что особенно актуально при контроле качества и сравнении деталей при их подгонке.



Дополнительные преимущества

На обратной стороне корпуса предусмотрена справочная таблица по допускам метрической и дюймовой резьбы. Эта информация также будет полезна при выборе сверл в зависимости от особенностей конкретного материала. Комплектный футляр с мягким ложементом служит для фиксации и защиты инструмента в процессе транспортировки.

Купить электронный штангенциркуль RGK SC-150, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.



Технические характеристики

ПроизводительRGK
Диапазон измерений0 – 150 мм
Погрешность±0,03 мм
Разрешение0,01 мм
Скорость измерения≤1,5 м/с
Питание1 батарея LR44, срок службы 6 мес.
Рабочая температураот 0°С до 40°С
Рабочая влажность<80%
Размеры236 x 40 x 21 мм
Комплектацияэлектронный штангенциркуль RGK SC-150, футляр
Гарантия12 месяцев

Разница между штангенциркулем и микрометром

Штангенциркуль и микрометр используются для измерения и контроля качества. И штангенциркуль, и микрометр обеспечивают точное измерение.

Научная викторина

Проверьте свои знания по темам, связанным с наукой

1 / 10

Как по-другому называется первый закон Ньютона?

Действие-реакция

Изменение импульса

Закон инерции

Постоянный импульс

2 / 10

Где происходит фотосинтез?

Ядро

вакуоль

Хлоропласты/хлорофилл

Митохондрии

3 / 10

Перманганат калия используется для очистки питьевой воды, т.к.

это стерилизующее средство

растворяет примеси воды

это восстановитель

это окислитель

4 / 10

Пассажира в движущемся автобусе бросает вперед, когда автобус внезапно останавливается. Это объясняется

по первому закону Ньютона

по второму закону Ньютона

по третьему закону Ньютона

по принципу сохранения импульса

5 / 10

Каково научное название лягушки?

Анура

Хомо сапиенс

Кошачий кот

Mangifera Indica

6 / 10

Атом считается __________, когда число протонов и электронов равно.

Положительный

Отрицательный

Нейтральные

7 / 10

Газированная вода содержит

Углекислота

Серная кислота

Углекислый газ

Азотная кислота

8 / 10

Какой из перечисленных организмов дышит через кожу?

Змея

червяк

Обезьяна

Людей

9 / 10

Посуда с антипригарным покрытием покрыта

Тефлон

ПВХ

Черная краска

Полистирол

10 / 10

Назовите вены, которые несут насыщенную кислородом кровь от сердца к другим частям тела?

Почка

Артерии

Оба а и Б)

Ни один из этих

ваш счет

Их можно отличить по внешнему виду и иметь отличительные черты, которые отличают их друг от друга. Штангенциркуль используется для обеспечения измерений с предельной точностью, тогда как микрометр используется для измерения толщины.

Основные выводы

  1. Штангенциркуль измеряет размеры объекта с точностью до 0.02 мм, а микрометр измеряет размеры объекта с точностью до 0. 01 мм.
  2. Штангенциркуль имеет две губки, которые измеряют внешние и внутренние размеры, а микрометр имеет один шпиндель, который измеряет только внешние размеры.
  3. Штангенциркуль обычно используется в таких отраслях, как автомобилестроение и производство, а микрометр обычно используется в точном машиностроении и металлообработке.

Штангенциркуль против микрометра

Разница между штангенциркулем и микрометром заключается в том, что штангенциркуль выглядит как трубный ключ, тогда как микрометр выглядит как инструмент в форме топора. Для измерения используются штангенциркуль и микрометр. Штангенциркуль помогает измерять внутреннее и внешнее пространство, а микрометр помогает измерять толщину.

Хотите сохранить эту статью на потом? Нажмите на сердечко в правом нижнем углу, чтобы сохранить в свой собственный блок статей!

Штангенциркуль — это измерительный инструмент, который помогает измерять внутреннее и внешнее пространство. Это дает точное измерение по сравнению с микрометром.

Штангенциркуль помогает измерять длину объекта (внешний диаметр) и внутреннее пространство, такое как ширина и, наконец, глубина объекта. Проще говоря, он помогает измерять три типа расстояний, включая внутреннее пространство, внешнее пространство и ширину.

Микрометр помогает измерять толщину компонента с предельной точностью. Он также известен как винтовой калибр и используется для измерения таких компонентов, как фитинги и запасные части, которые используются в промышленности.

Он также используется для измерения толщины объекта. Микрометр не дает стабильных приближений по сравнению с штангенциркулем.

Сравнительная таблица
Параметры сравненияШтангенциркульмикрометр
Используется дляВнутренние измерения и внешние измерения.Измерение толщины и внешнее измерение.
Уровень точностиШтангенциркуль обеспечивает большую точность по сравнению с микрометром.Микрометр обеспечивает меньший уровень точности по сравнению с штангенциркулем.
Анализ эффективностиШтангенциркуль помогает измерять как внутренние, так и внешние расстояния.Микрометр может измерять только внешние расстояния.
Используемые весы Штангенциркуль использует скользящую шкалу.Микрометр использует вращающуюся шкалу.
Запчасти Частями штангенциркуля являются верхняя челюсть, нижняя челюсть, стопорный винт и винт с накатанной головкой.Частями микрометра являются шпиндель, наковальня, цилиндр и рамка.

Что такое штангенциркуль?

Штангенциркуль — это тип измерительного прибора, который помогает измерять внутреннее и внешнее пространство объекта. Штангенциркуль имеет две шкалы: одна – скользящая, а другая – основная или обычная шкала. Измерение производится путем скольжения весов.

Нониусная шкала состоит из верхней челюсти, нижней челюсти, стопорного винта и винта с накатанной головкой. Верхняя челюсть используется для измерения внутреннего диаметра, а нижняя челюсть используется для измерения внешнего диаметра (длины объекта).

Винт с накатанной головкой используется для скольжения инструмента. Наименьший отсчет штангенциркуля равен (0.1) нулевой точке один миллиметр.

Наименьшее значение штангенциркуля нониуса также известно как постоянная нониуса. Каждое деление на основной шкале равно одному миллиметру. Штангенциркуль доступен в двух формах. Это цифровая форма и ручная форма.

Ручная версия — это широко известный и популярный инструмент, который используется во многих физическая наука лабораториях, в то время как цифровая версия штангенциркуля используется в основном в различных отраслях промышленности. Что касается цены, цифровая версия дороже по сравнению с ручной версией.

Что такое Микрометр?

Мы используем различные виды инструментов для измерения различных компонентов объекта. Микрометр широко используется для измерения толщины компонента и также известен как винтовой калибр.

Микрометр известен тем, что обеспечивает измерения с чрезвычайной точностью по сравнению с штангенциркулем. Микрометр поставляется в U-образной рамке.

Микрометр выдает результаты измерений с точностью до трех знаков после запятой (в сантиметрах). Наименьшее значение микрометра составляет (0.01 mm) ноль и ноль один миллиметр.

С точки зрения точности, микрометр обеспечивает более точные результаты по сравнению с штангенциркулем. Микрометр в основном используется для измерения деталей и фитингов в промышленности для получения точных измерений.

Это помогает в измерении толщины объекта, диаметра объекта и линейного размера объекта. Части микрометра или винтового манометра включают раму, наковальню, цилиндр, контргайку, винт, храповой упор и, наконец, шпиндель.

Он используется для измерения движущихся частей, таких как винт или болт, толщиной металл, и фурнитура машины. Микрометр поставляется в двух версиях, а именно в цифровой версии и в ручной версии.

Цифровая версия считается более дорогой по сравнению с ручной версией.

Основные различия между штангенциркулем и микрометром
  1. С точки зрения точности микрометр обеспечивает более высокий уровень точности по сравнению с штангенциркулем.
  2. Наименьшее значение штангенциркуля составляет (0.1 мм) нулевая точка один миллиметр, тогда как наименьшее значение микрометра составляет (0.01 мм) нулевая точка ноль один миллиметр.
  3. Штангенциркуль представляет собой инструмент, похожий на трубный ключ, а микрометр напоминает форму топор.
  4. Штангенциркуль используется для измерения как внутренних, так и внешних расстояний, тогда как микрометр можно использовать только для внешних измерений.
  5. Штангенциркуль измеряет с помощью скользящей шкалы, а микрометр измеряет с помощью вращающейся шкалы.

Рекомендации

  1. https://onlinelibrary. wiley.com/doi/abs/10.1111/jicd.12026
  2. https://science.sciencemag.org/content/268/5218/1735.abstract

Один запрос?

Я приложил столько усилий, чтобы написать этот пост в блоге, чтобы предоставить вам ценность. Это будет очень полезно для меня, если вы подумаете о том, чтобы поделиться им в социальных сетях или со своими друзьями/родными.

ДЕЛИТЬСЯ ♥️

Пиюш Ядав

Пиюш Ядав последние 25 лет работал физиком в местном сообществе. Он физик, увлеченный тем, чтобы сделать науку более доступной для наших читателей. Он имеет степень бакалавра естественных наук и диплом о высшем образовании в области наук об окружающей среде. Подробнее о нем можно прочитать на его био страница.

Precision Measurement: руководство по штангенциркулю

Штангенциркули

— это точные инструменты, которые измеряют расстояние между двумя точками, зазор, толщину объекта или любой другой размер, требующий высокого уровня точности. Спецификации диапазона и точности для всех типов штангенциркуля сильно различаются, поэтому при выборе штангенциркуля убедитесь, что у вас есть инструмент с адекватным диапазоном измерения и точностью, соответствующей уровню точности, требуемому для работы.

Основные категории штангенциркулей включают циферблат , цифровой , макет и пружина , и нониус . Все четыре категории выполняют наружные (внешние и диаметральные) измерения. Другие выполняют измерения внутри, шага и глубины. Штангенциркули, которые выполняют каждый вид измерений, также известны как 4-сторонние штангенциркули. Вот краткий обзор каждой категории штангенциркуля и того, как они используются.

Штангенциркули

Штангенциркули имеют регулируемые губки, которые скользят вдоль балки для измерения между противоположными сторонами объекта. Циферблат отображает измерения внутренней и внешней длины и диаметра в дюймах или метрических единицах.

Материал губок Приложение
Закаленная или нержавеющая сталь Подходит для большинства применений общего назначения и тяжелых условий эксплуатации.
Легкий Немагнитные, устойчивы к коррозии и широко используются в легком производстве, лабораториях и деревообрабатывающих цехах
Износостойкий карбид Хороший выбор для повторного использования на абразивных материалах и заготовках

Цифровые штангенциркули
Цифровые штангенциркули похожи на круговые штангенциркули тем, что они также имеют регулируемые губки, которые скользят вдоль балки для измерения между противоположными сторонами инструмента или детали. Однако цифровые штангенциркули оснащены ЖК-дисплеями, которые упрощают считывание и запись результатов и делают их более надежными.
Цифровые штангенциркули с выходом SPC позволяют отправлять данные на компьютер нажатием кнопки. Цифровые штангенциркули без выхода SPC также оснащены ЖК-дисплеем, но являются более экономичным вариантом, если выход SPC не нужен.

Цифровые штангенциркули общего назначения не предназначены для использования в агрессивных средах, где они могут быть повреждены жидкостями или загрязняющими частицами. Для суровых условий ищите индекс защиты или инструменты с классом защиты IP. Штангенциркули с губками с керамическими наконечниками используются для абразивных или магнитных материалов. Штангенциркули с твердосплавными губками предназначены для грубых поверхностей.

Разметочные и пружинные суппорты
Разметочные и пружинные суппорты имеют две регулируемые ножки. Штангенциркули с выступающими наружу ножками предназначены для внутренних измерений, а штангенциркули с ножками, направленными внутрь, предназначены для наружных измерений.

Расстояние между ножками измеряется линейкой или другим измерительным инструментом. Суппорты Hermaphrodite, также называемые суппортами с нечетной ножкой или суппортами jenny, имеют ножки разного типа, которые соединяются в прочной соединительной гайке. Одна ножка сплошная с контактной точкой, обращенной внутрь, а другая короче и крепится к регулируемой точке разметки.

Стиль Заявка
Наружная пружина и прочный шарнир Суппорт регулируется до тех пор, пока ножки не коснутся внешнего диаметра, канавки или другого элемента и не зафиксируются на месте. Затем расстояние между ногами измеряется линейкой или высокоточным калибром. Используется для проведения косвенных измерений в металлообработке и механообработке.
Внутренняя пружина Челюсти регулируются, и измеряются обращенные наружу контактные точки на концах ножек и расстояние между контактными точками. Они обычно используются для проведения косвенных внутренних измерений в металлообработке, механической обработке и деревообработке.
Гермафродит Штангенциркули для нечетных ножек используются для разметки линий на постоянном расстоянии от кромки. Они также используются для определения центра круглого или квадратного сечения стали.
Разметка и разметка Эти штангенциркули, также известные как компасы, используются там, где разметка выполняется вручную.

Штангенциркули похожи на штангенциркули со шкалой, но без шкалы. Они имеют скользящие губки на градуированной балке и требуют расчетов для определения окончательного размера.

Найдите нужный штангенциркуль с нужными вам характеристиками. Grainger предлагает большой выбор штангенциркулей, а также запасных частей и принадлежностей для всех ваших потребностей в точных измерениях.

Информация, содержащаяся в этой статье, предназначена только для общих информационных целей и основана на информации, доступной на дату первоначальной публикации. Не делается никаких заявлений о том, что информация или ссылки являются полными или актуальными. Эта статья не является заменой обзора действующих государственных постановлений, отраслевых стандартов или других стандартов, характерных для вашего бизнеса и/или деятельности, и не должна рассматриваться как юридическая консультация или мнение. Читатели, у которых есть конкретные вопросы, должны обратиться к применимым стандартам или проконсультироваться с юристом.

Полное руководство по штангенциркулю

В нашем подробном руководстве мы рассмотрим, что такое штангенциркуль и какие типы штангенциркуля доступны на рынке. Мы также расскажем, для чего используются штангенциркули, как они работают и как они выглядят, а также дадим несколько полезных советов о том, как их использовать.

Что такое штангенциркули?

Штангенциркули , также называемые штангенциркулем, представляют собой инструменты с двумя регулируемыми ножками или губками для точного измерения размеров объектов. Это инструменты машиностроения, которые часто связаны с металлообработкой, но также используются в ряде различных приложений, включая оружейное дело, токарную обработку и деревообработку. Это означает, что существует множество различных типов, которые предназначены для конкретных приложений и задач. Некоторые из них электронные и имеют цифровые дисплеи.

Как работают суппорты?

Они используются для измерения объектов, которые трудно измерить с помощью линейки или другого измерительного оборудования. У них есть две ножки, прикрепленные к центральному шарниру, что позволяет им двигаться ближе или дальше друг от друга, чтобы достичь нужного размера.

Для некоторых типов, например пружины , для расчета расстояния между измерительными ножками требуется другой измерительный инструмент, например линейка. Их также называют измерительными инструментами передачи. Другие типы, например цифровой , циферблат и нониус , имеют шкалу. Это означает, что измерения можно считывать прямо с дисплея прибора. Помимо штангенциркуля, на нашем веб-сайте представлен широкий ассортимент другого измерительного оборудования .

Что измеряют штангенциркулем?

Существует четыре типа измерений, для которых используются штангенциркули – они описаны ниже:

Внутри

Для внутренней части объектов или пространств используйте маленькие ножки в верхней части штангенциркуля. Для этого закройте штангенциркуль, поместите губки в измеряемую область или объект, а затем раздвиньте их как можно дальше друг от друга.

Снаружи

Для внешней стороны объекта откройте губки инструмента, поместите их над предметом, а затем сдвиньте их, пока они не достигнут объекта.

Глубина

Это делается с помощью лезвия глубины. Обычно он выходит за нижний или дальний конец, когда суппорт открыт. Для этого прижмите основной стержень штангенциркуля к верхней части измеряемого отверстия или зазора, а затем откройте штангенциркуль, пока лезвие не достигнет дна.

Шаг

Раскройте челюсти и поместите подвижную губку на верхнюю ступеньку измеряемого объекта. После этого разверните штангенциркуль до тех пор, пока неподвижная губка не достигнет нижней ступеньки.

Как пользоваться штангенциркулем

Они очень просты в использовании и чрезвычайно эффективны для получения точных измерений.

Некоторые штангенциркули фиксируются открытыми на определенной ширине и обычно используются для оценки качества и соблюдения стандартов, например, для проверки того, что производимый продукт всегда имеет одинаковый размер и консистенцию. В то время как подвижные штангенциркули регулируются, что позволяет пользователям измерять ряд объектов.

Верхний наконечник: При использовании инструмента обязательно измеряйте прямо (перпендикулярно объекту).

Различные типы штангенциркулей

Ниже приведены наиболее распространенные типы штангенциркулей и их назначение.

Штангенциркули

Впервые они были представлены французским математиком Пьером Вернье в 1631 году.

Имеют двойную шкалу, которая проходит сверху и снизу, показывая как имперские, так и метрические измерения. Некоторые стили также имеют цифровые показания.

Используются для измерения наружного и внутреннего диаметра, а также глубины.

Они могут измерять до 1/10 мм (или 0,1 мм/0,01 см), что известно как наименьшее количество.

Магазин для нониусных штангенциркулей

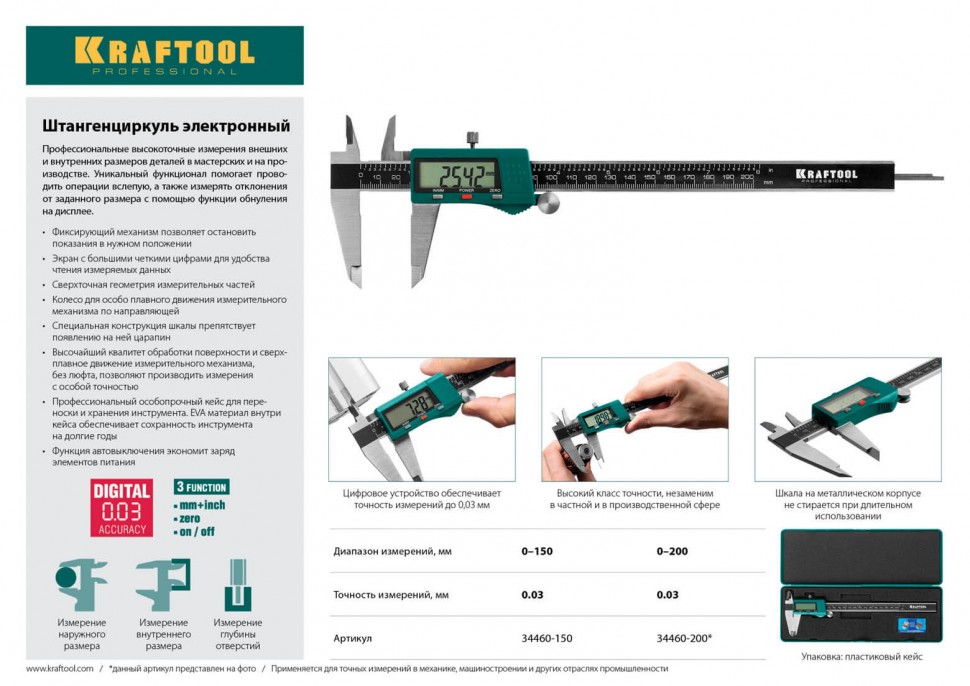

Цифровые/электронные штангенциркули

Цифровые штангенциркули — это последняя инновация в технологии.

Вместо реечного механизма внутренний микропроцессор вычисляет положение ножек и отображает показания на электронном дисплее.

Магазин цифровых штангенциркулей

Штангенциркули с пружинным шарниром

Имеют две ножки, пружину и регулировочную гайку. Расстояние между двумя ножками инструмента можно регулировать, поворачивая винт и гайку.

Однако, поскольку они не имеют шкалы, этот тип необходимо сверять с измерительным инструментом, таким как линейка.

Суппорты пружинного шарнира бывают двух типов – наружные и внутренние. Первый измеряет толщину и диаметр объектов, а второй измеряет диаметр отверстий, а также расстояния.

Магазин пружинных штангенциркулей

Микрометры

Эти устройства, также известные как микрометрические винтовые калибры, используются для измерения очень малых расстояний. Они также используются для отображения глубины, длины и толщины с помощью наковальни и шпинделя.

При внешнем считывании, когда объект надежно закреплен между наковальней и шпинделем, микрометр блокируется для получения точных показаний. Они широко используются в машиностроении.

Магазин микрометров

Штангенциркули

Имеют циферблатный дисплей со стрелкой-индикатором для отображения измерения.

Этот тип можно использовать для наружных, внутренних, ступенчатых и глубинных измерений.

Магазин для штангенциркуля с циферблатом

Штангенциркули Jenny

Их также называют штангенциркулем с нечетной ножкой или штангенциркулем-гермафродитом.

Этот тип инструмента используется для рисования линий на определенном расстоянии от края объекта или заготовки.

Магазин Jenny Calipers

Что такое нулевая ошибка?

Ошибка нуля является одной из наиболее распространенных ошибок в измерительных приборах, таких как штангенциркули. Это относится к инструменту или системе, дающей показание, когда на самом деле истинное показание в этот момент равно нулю. Важно учитывать нулевую ошибку, поскольку она может привести к систематической неопределенности.

Какова погрешность нуля штангенциркуля?

Это происходит, когда штангенциркуль установлен в закрытое положение, так что измерительные губки соприкасаются друг с другом, но ноль на нониусной шкале не совпадает с нулем на основной шкале. Это может быть вызвано неправильной калибровкой, а также механическим ударом, который влияет на выравнивание ног. На изображении ниже показана нониусная шкала рядом с основной шкалой.

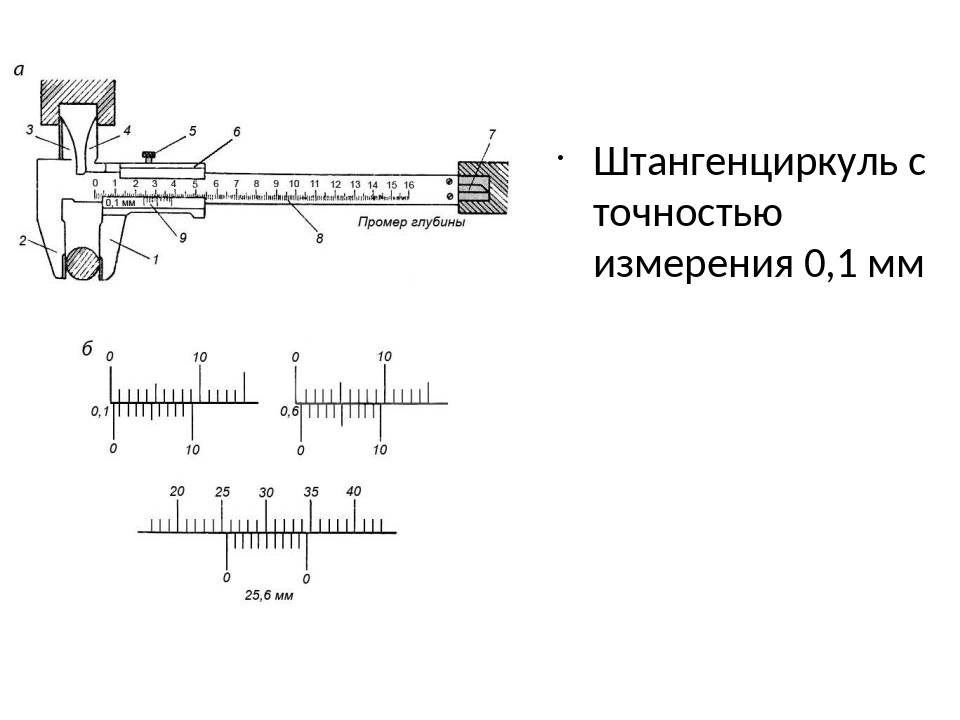

Каков принцип работы нониуса?

Штангенциркули имеют основную шкалу и нониусную шкалу. Нониусная шкала – это устройство, используемое для получения дополнительной десятичной точки в измерении. Он использует основной принцип выравнивания сегментов линии для повышения точности показаний. Показания нониуса добавляются к показаниям основной шкалы, чтобы получить десятичное значение в миллиметрах.

Это стало возможным благодаря разнице в расстоянии между делениями на обеих шкалах. Основная шкала градуирована как обычная метровая линейка, каждая отметка находится на расстоянии 1 мм, а расстояние между нониусными шкалами обычно составляет 0,9.мм. Таким образом, если нулевая отметка на нониусной шкале совмещена с нулем на основной шкале, то первая отметка на нониусной шкале будет на 0,1 мм раньше первой отметки на основной шкале. На изображении ниже показана нониусная шкала рядом с основной шкалой.

Что точнее, штангенциркуль или микрометр?

Нониусные весы обычно используются для измерения объектов диаметром до нескольких сантиметров с точностью +/- 0,1 мм.
