Штангенциркуль - Контрольно-измерительный инструмент - Совершенствование навыков выполнения слесарных и токарных работ

Штангенциркуль — это инструмент для точного измерения наружных и внутренних размеров деталей. На его штанге нанесены миллиметровые деления. Конец штанги имеет две неподвижные губки: одну для наружного измерения, другую — для внутреннего. На штангу надета рамка с подвижными, губками и глубиномером.

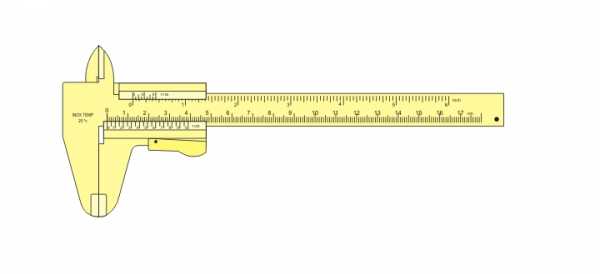

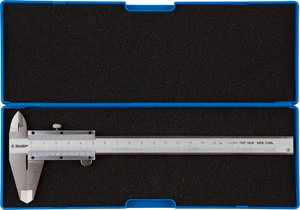

Штангенциркуль ШЦ-1 с точностью отсчета 0,1 мм


Глубиномер — это тонкая, узкая линейка, конец которой прикреплен к рамке. Глубиномер помещен в продольном пазу обратной стороны штанги. Рамку можно свободно передвигать вдоль штанги и закреплять в нужном положении винтом. Между винтом и штангой находится пружина. На скосе нижней части рамки нанесены деления (шкала).

Это дополнительное измерительное устройство называется нониусом.

Вопросы

  1. Для чего служит штангенциркуль?
  2. Из каких частей состоит штангенциркуль?
  3. Как называется шкала, нанесенная на нижней части рамки?

Способы определения показаний штангенциркуля

По нониусу штангенциркуля определяют доли миллиметра измеряемых деталей.

На рисунке ниже (положение – а), показано устройство нониуса. Это шкала, разделенная на 10 равных частей. Длина нониуса равна 19 мм.


Устройство нониуса штангенциркуля

а — шкала нониуса.


Таким образом, каждое деление нониуса равно 1,9 мм, то есть на 0,1 мм меньше двух миллиметровых делений штанги.

Когда губки штангенциркуля сомкнуты, нулевое (начальное) и последнее деления нониуса совпадают соответственно с нулевым и девятнадцатым делениями штанги. Остальные деления нониуса и штанги не должны совпадать.

Измеряют штангенциркулем следующим образом. Целые миллиметры отсчитывают по делениям штанги.


Прием измерения штангенциркулем (а) и подсчет по нониусу (б)


В нашем примере нулевое деление нониуса находится между целыми величинами (42 и 43 мм) шкалы штанги. Число целых миллиметров на штанге в нашем примере 42. Затем определяют, какое деление нониуса совпадает с делением штанги. Порядковый номер совпавшего деления нониуса показывает число десятых долей миллиметра  —  в нашем случае восьмое деление. Размер измеряемой детали (рисунок выше положение – б) составляет 42,8 мм.

Вопросы

  1. Нулевое деление нониуса совпало с цифрой 5 шкалы штанги. На сколько раздвинуты губки штангенциркуля?
  2. Нулевое деление нониуса находится между числами 34 и 35 мм на штанге; с делением штанги совпадает шестой порядковый номер деления нониуса. Как произвести отсчет по штангенциркулю?
  3. С какой точностью можно измерить штангенциркулем?

Упражнения

1. Определите величину показаний по штангенциркулю.

Нулевое деление нониуса установлено между числами миллиметров штанги Порядковое деление нониуса, совпавшее с делением штанги Результат отсчета по штангенциркулю
24-253
24,3
14-152
14-158
46-471
50-519
73-745
81-824
106-1076
128-1297

2. Прочитайте показания штангенциркуля по рисунку ниже.


Примеры показаний штангенциркуля



«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

Когда нет просвета между губками для наружных измерений, нулевые штрихи нониуса и штанги должны совпадать. Проверка нулевого положения штангенциркуля Это проверка нулевого положения штангенциркуля. Перемещать рамку штангенциркуля надо правой рукой, поддерживая штангу. Перемещение рамки штангенциркуля а  —  правильно; б  —  неправильно. Закреплять рамку винтом следует большим и указательным пальцами правой руки, левой рукой держат неподвижную…

www.ktovdome.ru

устройство прибора, как пользоваться и хранить

Штангенциркуль — универсальный инструмент для измерения наружных и внутренних размеров деталей, глубины отверстий и т. д. Он широко применяется в технической сфере и отличается удобством использования, наряду с микрометром и нутромером. Механическая структура делает прибор почти неуязвимым, с неограниченным сроком эксплуатации. Несмотря на простоту его устройства, неоходимо знать, как измерять штангенциркулем различные параметры и получать точные данные.

Устройство и принцип действия

Измерения проводятся не только в промышленности, но и частными пользователями, так как прибор отличается незначительными размерами. Характерный признак — шкала нониуса, позволяющая определять даже десятые доли миллиметра.

Для применения штангенциркулем не нужно специальной подготовки, можно начинать работу после краткого ознакомления со строением. Конструкцией предусмотрена фиксация элементов для предотвращения погрешностей.

Название инструмента пошло от штанги, на которой располагается главная шкала. Нониус отнесен к дополнительным элементам, с его помощью можно отследить десятые или сотые доли миллиметра, если потребуется. Приспособление состоит из:

  • штанги;
  • двигающейся рамки;
  • губки замеров внутренней стороны;
  • губки замеров внешней стороны;
  • глубинометра;
  • нониуса;
  • винта, зажимающего рамку.

В отдельных модификациях имеется двойная шкала, отображающая данные в дюймах. Когда передвигаются движущие части, перемещается и часть с контрольным делением, что будет отображать информацию. Вне зависимости от типа измерений перемещения одинаковые, отличаются исключительно контрольные концевые меры. Глубинометр упирается в днище объекта измерений. Для обычных измерений детали фиксируются внутренними или внешними губками. Можно задействовать нониус, чтобы получить максимально точные значения. Существует несколько правил относительно того, как правильно пользоваться штангенциркулем

:

  1. Не допускать ситуаций, при которых может произойти перекашивание губок прибора. После подхода к необходимому положению проводится их фиксация посредством стопорного винта.
  2. Штангель держат ровно на уровне глаз, читая информацию.
  3. Необходимо соблюдать технику безопасности в процессе работы, так как концевики губок острые, и можно травмироваться по неосторожности.
  4. Хранить устройство в местах отсутствия опилок, стружки, воды, пыли или других жидкостей.
  5. До начала работы и после ее завершения вытирать штангенциркуль чистой ветошью.

Измерение разных поверхностей

Чтобы измерить внешние размеры изделий, их фиксируют в нижних губках инструмента. Его разводят так, чтоб охватить измеряемую заготовку, и потом сводят до упора. Показания могут сниматься как с основной шкалы, так и с дополнительной.

Для определения внутренних параметров инструмент ставят в нулевое положение, затем помещают губки внутреннего измерения в заготовку параллельно измеряемым плоскостям. Далее разводят их до упора — для фиксации положения и предотвращения существенной погрешности. Таким путем можно определять диаметр компонентов.

Глубину измеряют посредством глубинометра. Торцевая часть упирается к концу детали, а глубинометр погружается в другой конец. При достижении нужной точки снимают показания с двух шкал. Многие понимают, как пользоваться штангелем, но не все знают, что с помощью данного инструмента может проводиться и разметка. Ее наносят прямыми рисками, в качестве ориентира используя базовые кромки прибора, располагая их параллельно к поверхности заготовок. Также по необходимости проводят окружности либо делают засечки.

Методика определения замеров

Недостаточно знать, как мерить штангенциркулем что-либо. Еще одна проблема — определение точных результатов и применение дополнительных возможностей прибора. Просто разобраться с внешними параметрами, так как их легко снимать, но придется освоить две шкалы даже для этой цели. Первая из них — главная, отображает целые доли миллиметра. Чтобы не сбиться при подсчетах, прибор фиксируется в контрольной точке. Только потом его можно забрать с заготовки, данные останутся неизменными.

Для более точных измерений применяется нониус. На нем десять делений, соответствующих доли целого. Если первое деление совпадет со значением на главной шкале, получаются ровные значения. Если второе с какой-то чертой, то к целому добавляют 0,1, к третьему — 0,2, к четвертому — 0,3 и так далее.

Нониусы современных приборов могут показать и сотые доли миллиметра. Принцип действия будет таким же, но не нужно забывать о фиксации положения, иначе данные сложно фиксировать.

Правила хранения прибора

Инструмент не требует особых условий хранения и ухода, но некоторых рекомендаций все же следует придерживаться. Штангенциркуль держат в футляре поставки, в сухом и прохладном месте. Следует исключить попадание пыли, ошурков, контакта с другими габаритными предметами.

Изделия из металла нужно держать вдали от влажных мест и уголков, в которых может скапливаться конденсат. Удары и царапины могут привести к деформациям, снижая точность измерений.

После каждого применения нужно обязательно протирать прибор чистой мягкой тряпкой. Бережное хранение и обращение с инструментом — залог его долгой эксплуатации на протяжении долгих лет.

tokar.guru

≡ Как пользоваться штангенциркулем ᐈ Примеры! Что такое штангенциркуль — «Inger»

Прочитано раз: 773

В предыдущей статье мы рассказали о история линейки, которые используют для оцифровки чертежей. Теперь, мы хотим поделиться с вами о том, что такое штангенциркуль и как им правильно пользоваться.

Что такое штангенциркуль?

Штангенциркуль — это высокоточный прибор, который позволяет измерять размер объектов и глубину отверстий с точностью до сотых миллиметра.

Штангенциркули могут иметь в своем строении дополнительные функциональные элементы, которые позволяют измерить глубину, ширину, и длину. Далее в статье мы все это рассмотрим подробней.

Строение

Ниже представлена фотография, на которой цифрами отмечены основные элементы штангенциркуля:

  1. Штанга
  2. Подвижная рамка
  3. Шкала штанги
  4. Губки для внутренних измерений
  5. Губки для наружных измерений
  6. Линейка глубиномера
  7. Нониус
  8. Винт для зажима рамки

Фото 1: строение штангенциркуля с обозначениями

Своей точности штангенциркуль обязан так называемой «шкале-нониусу».

Фото 2: Шкала Нониуса

Шкала состоит из 10 делений, которые по длинне равны девяти делениям.

На фото мы видим шкалу с разметкой:»0, 2, 4, 6, 8, 10″ — это и есть шкала Нониуса. Все дело в том, что гораздо проще увидеть совпадение двух рисок на шкале Нониуса и шкале штанги, чем искать расположение одного деления между другими.

Основные виды штангенциркулей

Механические штангенциркули

Это штангенциркули, похожие на те, которые изучал рыжий кот, выше в статье.

Циферблатные штангенциркули

Фото 3: Циферблатный штангенциркуль

Цифровые штангенциркули

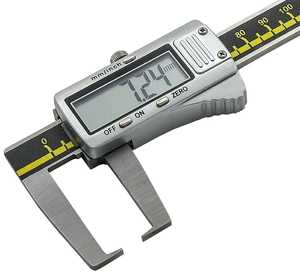

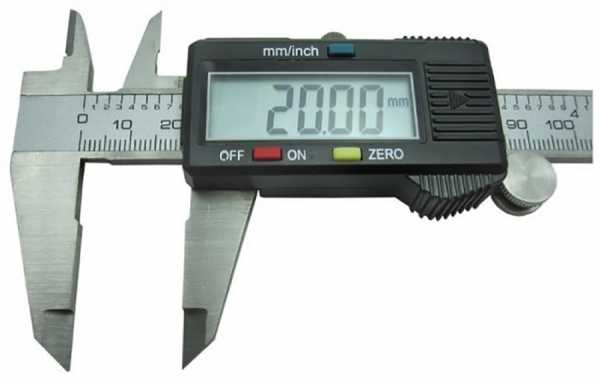

Фото 4: Цифровой штангенциркуль

Штангенциркули с микрометрической головкой

Внешний вид штангенциркуля зависит от того, какой подход использован для получения результатов измерения. Соответственно, точность измерений у них также разная.

Функционал штангенциркулей

Штангенциркули для измерения ровных внутренних и внешних границ объектов

Самые простые штангенциркули имеют плоские губки для измерений внутренних и наружных границ предметов. Если взять за пример простую чашку, которая имеет ровную цилиндрическую форму, то такой штангенциркуль может измерить как внутренний диаметр, так и внешний. Важно отметить, что плоские измерительные губки позволяют произвести замер крайних точек поверхности, при условии, что она достаточно плоская.

Штангенциркули для шероховатых внутренних и внешних границ объектов

Но что делать, если поверхность ребристая, а нам нужно знать диаметр, который находится внутри ребер? Плоскими губками туда не добраться. Для таких случаев есть решение. С обратной стороны от плоских, некоторые штангенциркули имеют заточенные губки. Это еще один вид штангенциркулей. Острые измерительные губы чем-то похожи на два острия лезвий, которые точно попадают друг на друга. Конечно, не такие острые, как настоящие лезвия, но с ними все же нужно быть аккуратнее. Всё-таки это инструмент.

Штангенциркули для измерения глубины

Обычно, отдельных штангенциркулей для таких измерений нет. Измерение глубин — это дополнительный функционал.

Более продвинутые штангенциркули имеют в своем арсенале еще и линейку-глубиномер. Это ровный металлический отрезок, на котором никаких делений нет. Вместо этого, они есть на подвижной измерительной рамке. На ней-то и нужно смотреть значения. Линейка-глубиномер предназначен для точного измерения глубины объекта. Максимальная глубина ограничена длиной основной штанги со шкалой.

Штангенциркули бывают разной длины. На нашем примере, полезная длина штангенциркулей составляет 16 и 22 см. Обратите внимание, что на шкале есть обозначения до 20 см и 30 см, но, сделать измерения более массивных объектов мешает передвижная рамка.

Какая точность измерений?

Чтобы понять, с какой точностью штангенциркуль может измерять, необходимо найти соответствующую информацию. Обычно она наносится на основной штанге, либо подвижной рамке. В разных вариациях, штангенциркули имеют разную точность. Штангенциркули, которые представлены на рисунках имеют точность до 0,05 мм.

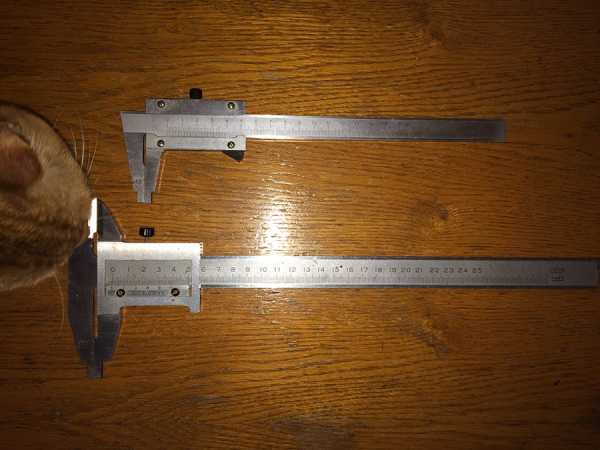

Фото 5: кот изучает штангенциркули 200 и 300 мм.

Точность штангенциркуля не стоит путать с погрешностью. Точность — это минимальное расстояние между двумя соседними значениями делений, которое может показать прибор. А погрешность — это на сколько эти показания могут отклонятся от действительных.

Погрешность штангенциркулей, представленных на фото ниже составляет ±0,03 мм

Фото 6: штангенциркули 200 и 300 мм.

Как измерять штангенциркулями: основной принцип

Принцип понимания результатов заключается в следующем:

  1. цифра «0» на шкале нониуса дает понять какое расстояние вы отмерили (принцип, как на обычной линейке).
  2. далее, ищем на шкале нониуса деление, которое максимально идеально совпадает с любым делением сверху на шкале штанги.
  3. после этого ищем цифру, которая стоит перед делением, которое совпало.

Пример на анимации:

Пример замера определения результата

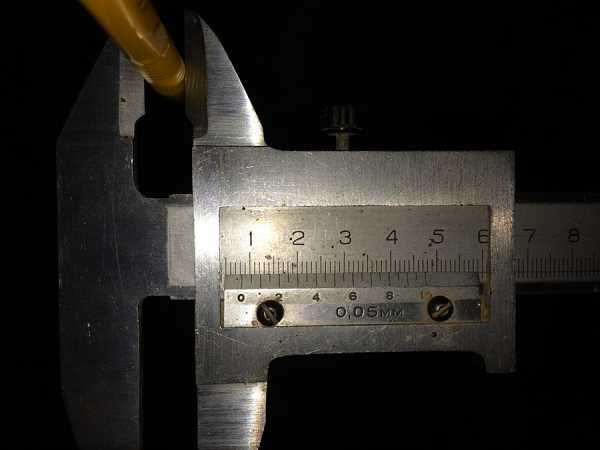

Учимся измерять штангенциркулем на примере ручки. Мы измерим диаметр ее плоских и ребристых частей.

Берем ручку, помещаем ее между измерительных губок зажимаем ее и смотрим на результат.

Фото 8: результат измерения: 7,9 мм.

Видим, что диаметр ручки 7,9 мм.

Далее измерим диаметр ее ребристых граней. На этот раз размещаем ручку и снова фиксируем ее, но на противоположной стороне, там где размещены острые измерительные губки.

Фото 9: измерение ребристых граней ручки.

Смотрим на результат, и видим, что диаметр составил 8,35 мм

Фото 10: результат измерения: 8,35 мм.

еще раз то же измерение, но с другого ракурса

Фото 11: результат измерения штангенциркулем с другого ракурса (8,35мм)

Как видим — выполнить точное измерение штангенциркулем совсем не сложно, нужно лишь понимание принципа и хорошее зрение. Если у вас возникли вопросы — пишите в комментариях. Мы с радостью на них ответим.

Немного истории

Свое начало этот инструмент берет в 17 веке. Они изготавливались из дерева. Соответственно, имели не очень высокую точность. С развитием машиностроения, когда люди стали нуждатся в более совершенной технике, а инженеры в более точном измерительном приборе — штангенциркули начали изготавливать из металла. Это дало инженерам необходимую точность. Кстати, первые металлические штангенциркули появились в Англии в 18 веке.

В серийное производство штангенциркули были запущены в 1850 году. Они производились компанией «Brown and Sharpe», которая и по сегодняшний день выпускает измерительные инструменты. А наладил серийное производство Джозеф Браун (1796-1880гг.)

inger.com.ua

Какие бывают штангенциркули и как ими пользоваться

А вот для того, чтобы правильно измерить деталь с помощью нониусного штангенциркуля, надо хорошо представлять себе, как это делается. Для этого надо знать устройство и понять принцип его работы. Устроен  он  довольно просто  и представляет собой линейку с делениями (штанга) и подвижную рамку с вспомогательной шкалой-нониусом (обе имеют мерительные губки), которая перемещается по основной линейке-штанге. С помощью этой вспомогательной шкалы можно отсчитывать десятые доли миллиметра.
     Принцип работы  очень напоминает принцип логарифмической линейки, где также есть подвижная часть и нужно совмещать деления при вычислениях.
          Как правильно считывать измерения на шкалах:
    Измерив деталь, (без разницы с помощью мерительных губок или глубомерной линейки), сначала определяют число целых миллиметров. Это число соответствует той риске основной шкалы, которая окажется ближе всех СЛЕВА от нулевого штриха нониуса. Надо запомнить это значение.
Затем на шкале нониуса находят штрих, ближайший к нулевому делению и СОВПАДАЮЩИЙ с каким-либо штрихом шкалы штанги. Этот штрих соответствует количествe десятых долей миллиметра.
Ну, а затем просто подсчитывают полную величину измерения, сложив число целых миллиметров и долей миллиметра.

См. рисунок:
Ближайшая риска слева от 0 нониуса соответствует 23 мм. Ближайший к 0 штрих нониуса, полностью совпадающий с одной из рисок основной шкалы – шестой. Значит, к 23 мм нужно прибавить 0,6 мм. Результат измерения  - 23,6 мм.
 Всё очень просто. Здесь только нужен определенный навык при проведении измерений.
Следует обратить внимание также на то, что не следует очень сильно сжимать деталь измерительными губками, иначе результат может оказаться неверным из-за перекоса подвижных измерительных губок.
Для обеспечения высокой точности измерений рекомендуется фиксировать подвижную часть штангенциркуля с помощью специального  стопорного винта.
Штангенциркуль требует бережного обращения и тщательного обслуживания. Обычно их изготавливают из нержавеющей стали, но при небрежном хранении шкалы могут потемнеть и станут трудно различимыми. Чтобы этого избежать, необходимо протирать  его чистой мягкой тканью, а для  длительного хранения смазать чистым машинным маслом и уложить в футляр.

www.instrument-mastera.ru

Штангенциркуль – как устроен, его виды, как провести измерения? + видео

Штангенциркуль получил название благодаря основному элементу своего корпуса – штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы.

Устройство штангенциркуля – основные узлы и их назначение

Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние. А точность, которая в некоторых моделях достигает завидного уровня, делает этот простой инструмент все более востребованным.

Назначение штангенциркуля – измерение длины, диаметров, глубины, а вот что обеспечивает эту возможность, разберем на примере самого простого вида этого приспособления. Основным узлом является линейка, которая и называется штангой, давая часть названия инструменту. Деления на ней обычно равны 1 мм, а общая длина обычно составляет 15 см, но отдельные модели могут быть длиннее. Линейка определяет максимальный размер, который сможет измерить данный инструмент. А значит, максимальная длина или диаметр предмета должен быть не более 15 см.

На конце линейки находятся губки, вернее их половинки, а вторые половинки расположены на подвижной рамке, которая перемещается по линейке, отмеряя размер обследуемого предмета. Губки есть внутренние и внешние, у первых резцы смотрят наружу, у вторых – друг на друга. Следовательно, первые вставляются в предмет и раздвигаются, чтобы зафиксировать внутренний геометрический параметр, а вторые раздвигаются широко, а потом сближаются, чтобы зафиксировать исследуемый предмет между собой. Чтобы точно снять размер или перенести его на другую поверхность, подвижная рамка может фиксироваться специальным винтом, который находится на ней же.

На основной линейке мы можем посмотреть целочисленное значение искомого размера, а вот уточнить результат поможет нониусная шкала, которая нанесена на нижнюю часть рамки, чтобы быть ровно под основной разметкой линейки. На нониусе имеется десять делений, каждое из которых отмеряет 1,9 мм, вся шкала 1,9 см длиной. Это параметры обычного хозяйственного штангенциркуля, на других моделях это соотношение меняется. Найдя деление нониуса, которое совпадает с каким-либо делением основной шкалы, можно уточнить искомое значение до десятых долей миллиметра. Пользование штангенциркулем не ограничивается внутренним и внешним размером, можно отмечать и глубину отверстий, для этого имеется хвостик, который выдвигается из линейки. Это шкала глубиномера.

Штангенциркуль – классификация и маркировка

Измерительный инструмент штангенциркуль может быть 3 видов и около 8 типоразмеров, во всяком случае, согласно отечественным нормативным документам. Причем важно, покупая любой точный инструмент, ориентироваться на стандарты, по которым его изготавливают и калибруют. На виды делят его в зависимости от индикатора измеряемого значения, с которого мы снимает искомые цифры. Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули. В первом случае нам придется самим пробежаться по обеим шкалам глазами, посчитать деления и сообщить результат. Во втором случае мы увидим цифры на механической шкале с подвижной стрелкой, а вот в третьем случае нам покажут готовый результат на дисплее.

Внутри данных видов могут разделяться еще подвиды в зависимости от конструкции и длины основной линейки. Например, можно делить инструменты по виду материала, из которых они изготовлены. Примером инструмента из твердого сплава может служить ШЦТ-I. Есть различия в устройстве губок или дополнительных приспособлениях. Так, ШЦ-I и ШЦ-III отличаются расположением губок, в первом случае оно двустороннее, а во втором – одностороннее. А вот в ШЦ-II имеется рамка микрометрической подачи, которая сделает проще разметку, если вам нужно будет переносить свои замеры на другую плоскость. Различия по типоразмерам обсуждать долго не имеет смысла, стоит лишь сказать, что чем больше линейка, тем больше погрешность полученных значений.

Как измерять штангенциркулем – инструкция для начинающих

Большинству технически развитых людей интуитивно понятно, как пользоваться штангенциркулем, поэтому мы тезисно напомним основные моменты.

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Проверьте сначала инструмент на исправность, для этого сведите губки без детали к нулю, посмотрите на просвет, насколько правильно они соединились, а также гляньте на шкалу, совпали ли нули на двух шкалах. После положительного результата можно приступить к работе с деталью. Удобнее всего работать в тех случаях, когда инструмент находится у вас в правой руке, а измеряемая деталь – в левой, либо вовсе неподвижно закреплена где-нибудь. Если вы левша, то соотношение, конечно, обратное. Для измерения внешнего размера разведите губки штангенциркуля, поместите между ними предмет и соедините их. Они должны упереться в края обследуемой детали. Если она твердая, можно слегка сжать губки для плотного прикосновения. Если же деталь мягкая, не делайте этого, результаты будут искаженными.

Усилие контролируется просто, если попробовать сдвинуть губки относительно предмета, то они должны делать это неохотно, но если нужно еще и усилие для этого, то вы явно пережали.

Перемещать рамку удобнее большим пальцем правой руки, остальными придерживая штангу. Проверьте положение штангенциркуля относительно предмета, нет ли перекосов (губки должны быть на одинаковом расстоянии от края предмета с обеих сторон), лучше поднять конструкцию на уровень глаз. Чтобы яснее видеть, левой рукой предмет лучше держать в плоскости за инструментом, а не перед. Теперь аккуратно следует закрутить крепежный винт, указательным и большим пальцем, остальные же должны продолжать держать штангу. Когда значение зафиксировано, деталь можно отложить и приступить к изучению следующего этапа, как измерить штангенциркулем полученное число.

Шаг 2: Снимаем значение

Считывать показания лучше всего тоже на уровне глаз. Первым делом записываем значение главной шкалы, т.е. целочисленное. Для этого ищем штрих на основной штанге, который расположился ближе всего к нулевому значению нониуса, это и есть целое число миллиметров. Можно запомнить, а можно где-то пометить себе на черновике. Теперь ищем на нониусе штрих, который ближе всего к его нулю, но еще и точно совпадает с каким-нибудь делением на штанге. Его порядковый номер следует умножить на цену деления используемого нониуса (как правило, 0,1 мм). Если не уверены, что знаете это значение, посмотрите в паспорте данного штангенциркуля.

Теперь дело за малым, просто следует суммировать эти числа, и результат готов. Например, по штанге у вас было значение 35 мм, а по нониусу насчитали еще 4 деления, тогда общее значение равно 35,4 мм (3,54 см). После работы инструмент протирают (обезжиривают), чуть-чуть раздвигают губки (на пару мм), ослабляют зажим и укладывают в чехол. Если хранение планируется длительное, то можно смазать его против коррозии.



remoskop.ru

Штангенциркуль | Измерительные инстру­менты



Штангенинструмент предназначен для абсолютных измерений линейных размеров наружных и внутренних поверхностей, а также для воспроизведения размеров при разметке деталей.

К нему относятся штангенциркули (рис. 8.2), штангенглубиномеры и штангенрейсмасы. Основными частями штангенинструментов являются штанга-линейка с делениями шкалы 1 мм и перемещающаяся по линейке шкала-нониус. По шкале-линейке отсчитывают целое число миллиметров, а по нониусу – десятые и сотые доли миллиметра.

Для отсчета с помощью нониуса сначала определяют по основной шкале целое число миллиметров перед нулевым делением нониуса. Затем добавляют к нему число долей по нониусу в соответствии с тем, какой штрих шкалы нониуса ближе к штриху основной шкалы.

Типы и характеристики нониусов

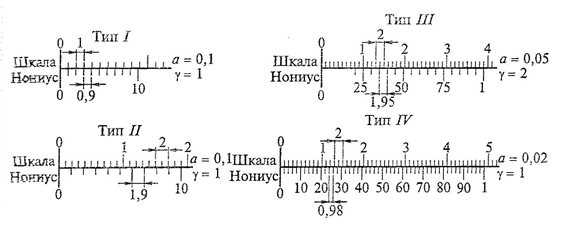

Основные типы нониусов (I-IV) представлены на рис. 8.3.

Основными характеристиками нониуса являются величина отсчета по нониусу (цена деления нониуса) а и модуль нониуса у, которые определяются по следующим формулам: а = i/n; у =(l+i)/(ni), где i - цена деления основной шкалы, мм; n – число делений нониуса; l- длина шкалы нониуса мм.

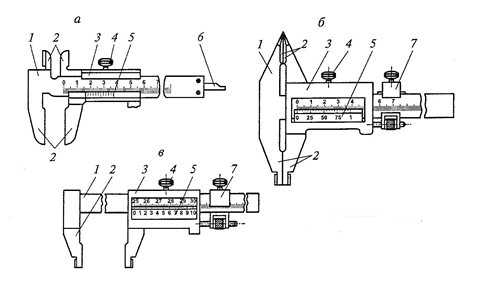

Рис. 8.2. Конструкция штангенциркулей: а - типа ШЦ-I; б - типа ШЦ-II; в – типа ШЦ-Ш; 1 – штанга-линейка; 2 – измерительные губки; 3 – рамка; 4 – винт зажима рамки; 5 – нониус; 6 – линейка глубиномера; 7 – рамка

Наибольшее распространение получили нониусы с точностью отсчета 0,1; 0,05; 0,02 мм.

Рис. 8.3. Типы нониусов

Типы штангенциркулей

ГОСТ 166-80 предусматривает изготовление и использование трех типов штангенциркулей: ШЦ-I с ценой деления 0,1 мм, ШЦ-II с ценой деления 0,05 мм и ШЦ-Ш с ценой деления 0,05 и 0,1 мм. Кроме того, на заводах применяют ранее изготовленные штангенциркули с ценой деления нониуса 0,02 мм, а также индикаторные штангенциркули с ценой деления индикатора 0,1; 0,05; 0,02 мм. По основной линейке с неподвижными губками перемещается рамка с подвижными измерительными губками. Для плавного перемещения рамки по штанге-линейке предусмотрено микрометрическое устройство, состоящее из хомутика, зажима и гайки микрометрической подачи. На подвижной рамке установлен стопорный винт.

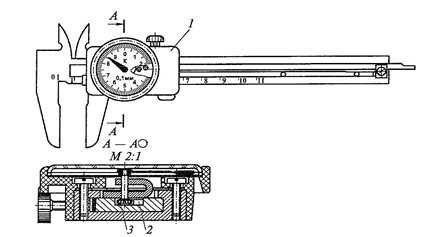

Рис. 8.4. Конструкция индикаторного штангенциркуля: 1 – рамка; 2 – зубчатая рейка; 3 – зубчатое колесо

В штангу индикаторного штангенциркуля (рис. 8.4) вмонтирована зубчатая рейка 2, по которой перемещается зубчатое колесо 3 индикатора, закрепленного на рамке 1. Перемещение зубчатого колеса передается на стрелку индикатора, показывающую единицы, десятые и сотые доли миллиметра. В настоящее время самыми «передовыми» являются штангенциркули с цифровой индикацией.

Похожие материалы

www.metalcutting.ru

Штангенциркуль устройства и механизмы. Как пользоваться штангенциркулем?

На сегодняшний день существует множество модификаций штангенциркуля (ШЦ). ШЦ различаются по длине (120мм, 150мм, 200мм, 250мм и более большие), а также по своим механическим свойствам и точностью замера.

Устройства штангенциркуля

Для начала с измерительным инструментом необходимо познакомиться: с его механизмами и ценой деления, это необходимо для более точного замера.

На рисунке показан штангенциркуль (колумбик):

  1. Штанга
  2. Подвижная рамка
  3. Шкала штанги (цена деления 1мм)
  4. Губки (служат для замера внутренних замеров, отверстий например)
  5. Губки (служат для замера наружных поверхностей, валов например)
  6. Линейка глубиномера (при помощи линейки можно замерить глубину)
  7. Нониус
  8. Винт для зажима рамки

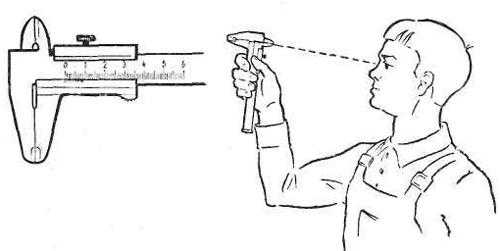

На рисунках а, б показаны правильные положения для снятия размеров штангенциркулем отверстий, валов и глубины паза или глубины отверстия.
