Области применения и возможности станка с чпу

Современные CAM программы позволяют получать G код для резки на чпу станке за считанные минуты и не требуют специальных навыков и умения писать программы. CAM программа позволяет создать код по чертежу, фотографии или изображению автоматически, пользователю необходимо лишь задать размеры заготовки, глубину фрезеровки и выбрать фрезу (например, см. статью Создание управляющей программы для резки 3D рельефа в программе ArtCAM за 9 шагов).

Простота использования современных CAM программ, а также расширение рынка чпу станков за счет появления оборудования хобби класса и полупрофессиональных  станков, с их вполне приемлемой ценой, позволяет многим специалистам, занимающимся резкой, фрезеровкой, гравировкой по  дереву и другим материалам, облегчить свой труд и расширить свои возможности.

Вот некоторые области применения станков:

1. Реклама.

Примеры работ:

Макеты домов и для строительной компании. Пользователь Сергей Р (г. Краснодар). Станок Моделист4090

Макеты домов, сделанные на чпу станке

Макеты домов, сделанные на чпу станке




Визитка. Пользователь Алексей М. (г. Улан - Удэ)  Станок Моделист4060

Визитка, фрезеровка на чпу станке



Табличка для багетной мастерской. Пользователь Сергей К. (г. Гагарин) Станок Моделист4060

Табличка, фрезеровка на станке с чпу

2. Сувенирная продукция и предметы декора.

Примеры работ:

Упаковка бутылки для вина. Пользователь Сергей К. (г. Гагарин) Станок Моделист4060

Упаковка для бутылки, фрезеровка на чпу





Сувенир ДОМБАЙ. Пользователь Александр Б. (г. Краснодар) Станок Моделист3040

Сувенир, 3d фрезеровка на чпу



Часы и вешалка. Пользователь Никита Т. (г. Пермь) Станок Моделист3040

Часы из пластика, обработка на чпу



Элемент декора, обработка на станке с чпу



3. Мебельная продукция (стулья, столы, обналичники, становые и потолочные модели, балясины и др.). Примеры работ:

Фасад. Пользователь Сергей В. (г. Саратов) Станок Моделист4060

Мебельный фасад, фрезеровка на чпу



Обналичник. Пользователь tech. (г. Чаплыгин) Станок Моделист3040

Обналичник, обработка на станке с чпу



4. Предметы игровой и учебной деятельности (шахматы, нарды, игрушки, ручки для ножей и др.).

Примеры работ:

Клешня робота манипулятора  для кружка технического творчества. Пользователь Эдуард Н. (г. Краснодар)  Станок Моделист3030

Клешня робота манипулятора, чпу станок моделист3030



Макеты поселений на Луне и Марсе. Исполнитель ООО "АДМ "РАДИЗАЙН" (г. Самара), А.П. Раков, Ю.С. Ратиева. Станок Моделист4060.



Модели Эйфелевой башни и пистолета. Пользователь Сергей К. (г. Гагарин) Станок Моделист4060

Фрезеровка на чпу

Обработка фанеры на чпу

Игрушки. Пользователь petr c

Игрушки, шахматы, нарды на фрезерном станке с чпу

5. Ювелирная продукция.

6. Печатные платы.

Пользователь Константин К. (г. Краснодар)  Станок cnc-2020al

Печатная плата, обработка на фрезерном чпу

 7. Изготовление клише, пломбираторов.

Клише — это инструмент, который применяется для изготовления визиток, открыток, обложек ежедневников и другой пост-печатной полиграфической продукции, выпускаемой типографиями. Так же клише используют в тюнинге салонов автомобилей для тиснения на коже сидений и приборных панелях.

фрезеровка клише

Клише изготовлено на станке cnc-2535al, материал клише - магний

Полупрофессиональные станки и станки с чпу хобби класса позволяют обрабатывать большое количество разнообразных материалов. Смотри статью Обработка материалов на фрезерном станке с чпу.

С помощью таких станков можно осуществлять обработку по контуру, гравировать,  3d фрезеровать.

Обработка по контуру. Пользователь Алексей М. (г. Улан - Удэ) Станок Моделист4060

 Резка по контуру на фрезерном станке



Гравировка. Пользователь Сергей К. (г. Гагарин) Станок Моделист4060

Гравировка композитного пластика на чпу станке





3d резка на ЧПУ. Пользователь Анатолий (г. Пятигорск). Станок cnc-3040al

3d фрезеровка на алюминиевом чпу



Возможности чпу станков хобби класса могут быть значительно расширены.

Принцип конструктора, используемый во многих станках, позволяет превращать фрезерный станок в 3d принтер  за счет крепления экструдера (печатающей головки)

Ниже представлена фотография печати крепления для лазерной головки фрезерным чпу станком Моделист3040

3d фрезеровка на алюминиевом чпу

Инструкция по установке печатающей головки 3Д принтера на станок Моделист3040



Крепление лазерной головки позволяет использовать фрезерный станок для выжигания.

3d фрезеровка на алюминиевом чпу

Еще больше работ на станках с чпу серии Моделист в статье  Обработка материалов на фрезерном станке с чпу

Видео и фото работ на алюминиевых станках

Полезные приспособления для станков с чпу

Скачать бесплатно модели для обработки на станках с чпу





Преимущества обработки на станках с ЧПУ в сравнении с литьем и штамповкой

Производство на станках с ЧПУ — одна из самых совершенных технологий, позволяющая добиться высокого качества получаемых деталей, большой точности и повторяемости результата. Станки с ЧПУ конкурируют с традиционными методами, такими как литье и штамповка. О сравнении плюсов и минусов этих трех технологий и 3D-печати читайте в этой статье.

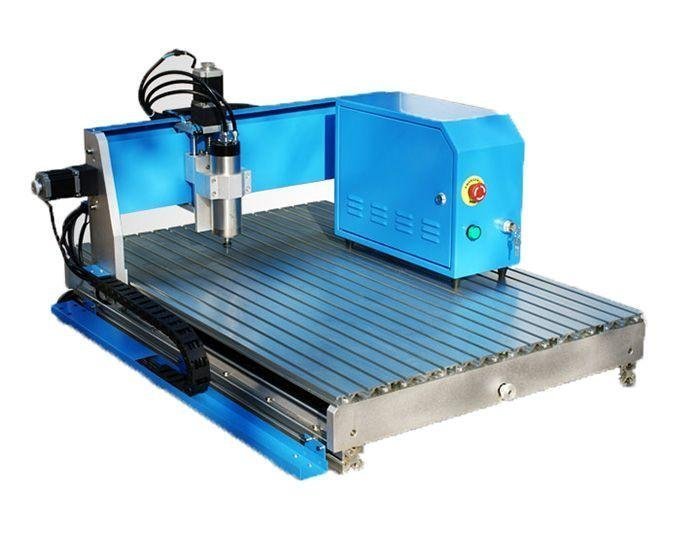

Станок с ЧПУ – что это?

Источник: top3dshop.ru

Аббревиатура “ЧПУ” расшифровывается как числовое программное управление. Эта компьютеризованная система позволяет контролировать функции станка с помощью уникального языка программирования. В книгах иногда встречается определение CNC или NC. Это американское сокращение ЧПУ, которое обозначает Computer Numerical Control.

Источник: top3dshop.ru

Система получила широкое распространение в промышленности, благодаря своей гибкости. Она подходит к большому спектру станков: шлифовальным, фрезерным, токарным, сверлильным, в том числе к их модификациям и вариациям. При этом программирование системы для разных видов оборудования практически не отличается. Преимущество станков с ЧПУ в том, что достаточно однажды освоить алгоритм работы. Затем пользователь сможет повторять его для всей техники.



Язык программирования ЧПУ

Источник: top3dshop.ru

Язык программирования ЧПУ был представлен альянсом компаний электронной промышленности Electronic Industries Alliance в 1960 годах. Разработкой занималась американская корпорация Gerber Systems – передовой производитель устройств для печати и резки, CAD-систем.

Изначально был представлен формат RS274D. Он до сих пор активно применяется в программировании. RS274D состоит из набора управляющих станком команд. В 1997 появилась усовершенствованная версия формата: RS274X. Он имеет улучшенную систему команд, включает в себя дополнительные функции: заливку полигонов, комбинирование изображения и т.д.

Источник: top3dshop.ru

Программирование станков зависит не только от выбранного формата, но и от возможностей конкретной модели оборудования. Например, если техника не способна исполнить движение рабочего стола, то бесполезно вводить такую команду.



Как работают программы для станков с ЧПУ

Источник: canadianmetalworking.com

Станку с ЧПУ требуется управляющая программа, написанная на соответствующем языке. С помощью софта оператор создает макеты изделий, вводит команды управления и многое другое.

На производстве может быть задействовано несколько вариантов программного обеспечения, но все они используют один код. Софт для ЧПУ работает посредством G-code. Его финальная версия была выпущена в 1980-м году, с тех пор оставаясь практически неизменной. В советской литературе можно встретить обозначение ИСО-7 бит, в списках международной квалификации – ISO 6983-1:1982. Однако среди пользователей прижилось название “джи-код”.

Источник: roboticsandautomationnews.com

Подготовительные G-коды определяют вид работы станков. Они ответственны за такие команды, как:

  1. Настройка системы координат, плоскостей, оборотов и других параметров.

  2. Направление вращения, коррекция радиуса и диаметра. Другими словами, настройка движения элементов станка. Они задают скорость.

  3. Исполнение резьбы, отверстий и других стандартных последовательностей.

Вспомогательные M-коды регулируют режим работы устройств. Например, меняют инструменты. Современные станки с ЧПУ понимают множество кодов, однако даже стандартного набора достаточно для создания управляющей программы.

Коды взаимодействуют друг с другом, отменяют или дополняют предыдущие действия. Например:

  1. G00 обозначает ускоренное перемещение режущего инструмента на нужную позицию. Его отменяют коды G01, G02 и G03.

  2. G01 – это перемещение инструмента по прямой линии. Скорость задает оператор. Он отменяется кодами G00, G02 и G03.

  3. G02 запускает перемещение по дуге по часовой стрелке. Его отменяют коды G00, G01 и G03.

  4. G03 требуется для перемещения по дуге против часовой стрелки. Отменяется кодами G00, G01 и G02.

Такая же ситуация происходит с M-кодами:

  1. Коды M00, M01 и M02 служат для остановки оборудования. Они отменяют все запрограммированные действия.

  2. Коды M03, M04 и M05 регулируют движение шпинделя и отменяют друг друга.

Источник: cadhouse.narod.ru

Операторы станка с ЧПУ должны иметь представление о ручном программировании оборудования. Освоив стандартные коды, можно переходить к пульту УЧПУ, разбираться в CAD/CAM-системах.



Основные плюсы станков с ЧПУ

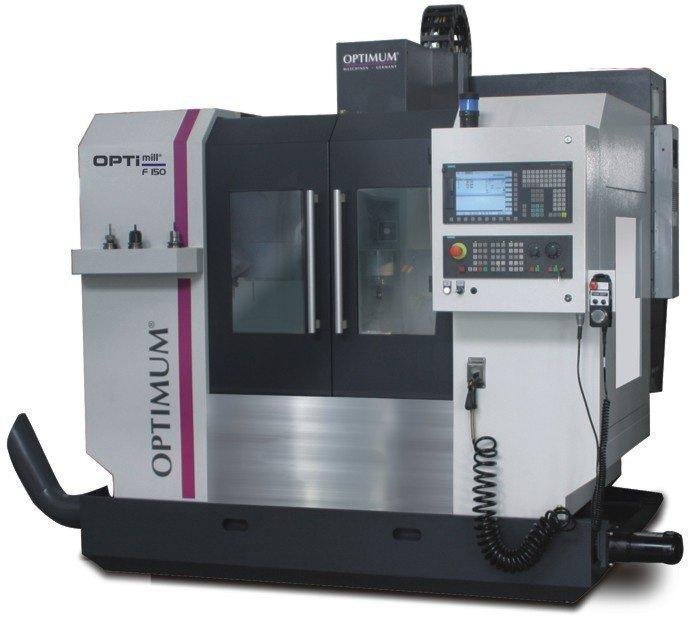

Источник: top3dshop.ru

Современные технологии позволяют оптимизировать производство, повысить качество изготовления товара. С течением времени возросли и мощности станков с ЧПУ. Компьютеризированные системы становятся технологичнее, предлагают все больше преимуществ:

  1. Увеличенная скорость изготовления продукции. Современные станки с ЧПУ умеют менять режущие инструменты, оператору не требуется вручную перенастраивать оборудование. В результате, несколько действий объединяются в один цикл, что значительно сокращает время на производство.

  2. Стабильность временных затрат. При ручном изготовлении на скорость влияют навыки оператора и другие факторы. Станки с ЧПУ затрачивают одинаковое количество времени на создание одного вида деталей. Это особенно удобно при массовом производстве.

  3. Высокая точность обработки деталей. Оператору достаточно однажды написать программу, чтобы каждый раз получать одинаковый результат. Технологичные станки с ЧПУ изготавливают детали с точностью до микрон. Из производственного процесса почти исключается человеческий фактор.

  4. Работа со сложными деталями. Станок шаг за шагом выполняет заданную программу. Современная техника справляется с деталями любой сложности, поэтому ЧПУ так любимы производителями запчастей для машин и самолетов. Например, для изготовления симметричных отзеркаленных частей – настоящий вызов при ручном труде – при работе со станком с ЧПУ достаточно нажатия кнопки.

  5. Сокращение числа работников. Для наблюдения за автоматизированным производством достаточно 2-4 операторов. Знающий специалист за 10 минут сможет обслужить несколько станков с ЧПУ.

  6. Создание производственного конвейера. Современное оборудование с ЧПУ можно объединить в сложную сеть, покрывающую каждый шаг изготовления деталей. В результате получается полностью автоматизированное производство.

Современные станки требуют не самой сложной подготовки от оператора, но именно от него напрямую зависит, насколько раскроются плюсы и минусы ЧПУ.



Сравнение с литьем

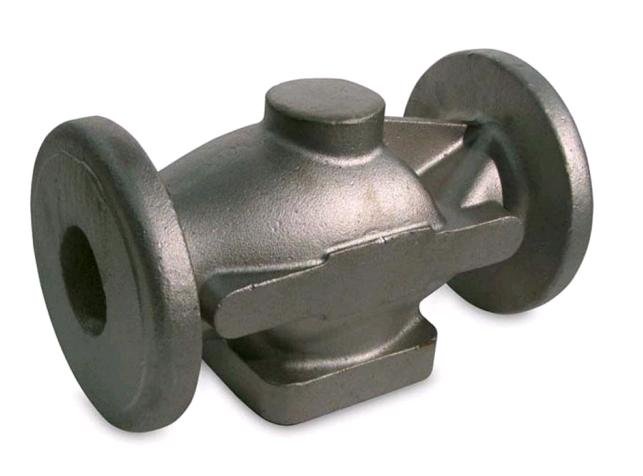

Источник: greycastironcasting.sell.everychina.com

Литье — техпроцесс заливки жидкого материала в форму, с последующим отверждением; его древнейший вид — литье металлов. Старейшие найденные образцы литых изделий относят, по разным источникам, к 14 - 6 веку до н.э. В наше время, помимо металлов и взвесей минеральных веществ (гипс, алебастр, цемент), сырьем при литье служат также всевозможные полимеры.

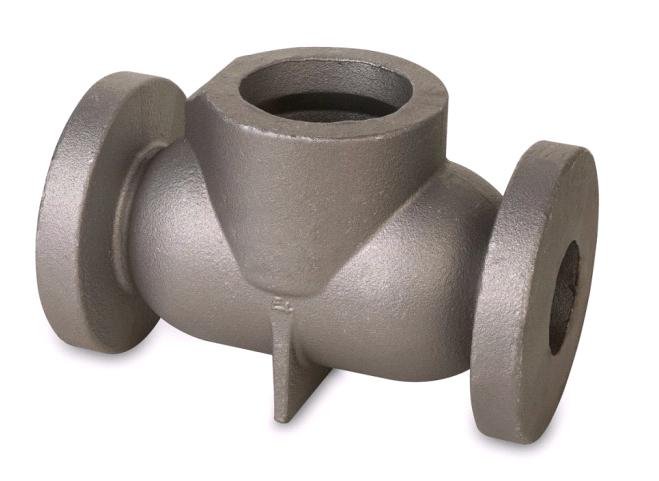

Источник: greycastironcasting.sell.everychina.com

Основные отличия производства литьем от механобработки на станках с ЧПУ:

  1. В прошлом литье было лучшим способом приблизить размер отливки к характеристикам готовой детали. Однако точность современных станков с ЧПУ превосходит показатели литьевой машины.

  2. Литые металлические детали имеют относительно гладкую поверхность, но качество обработки на станке с ЧПУ значительно выше, что уменьшает необходимость в постобработке и делает размер деталей стабильным.

  3. Литье позволяет получить детали сложной формы или с тонкими стенками. Однако точность станков с ЧПУ выше, достаточно единожды запрограммировать параметры изделия.

  4. Литье традиционно применяется для создания цельных деталей из металлов. Станки с ЧПУ позволяют в короткие сроки создавать объекты состоящие из нескольких частей, подходящие друг к другу с большой точностью.

  5. При литье простых деталей, не требующих разрушения формы для извлечения отливки, в одной форме можно изготовить несколько одинаковых деталей, и сделать это значительно быстрее мехобработки на станке с ЧПУ.

  6. Литейные машины имеют высокую производительность, что снижает себестоимость производства. Процесс фрезерования сложной детали на станке с ЧПУ, с другой стороны, может занимать часы. Эта проблема решается установкой на производстве множества станков, что позволяет изготавливать несколько деталей одновременно.

Источник: greycastironcasting.sell.everychina.com

Итак, подытожим плюсы и минусы литья и обработки на станках с ЧПУ в сравнении:

Плюсы Минусы
Литье Скорость, массовость, дешевизна, много готового персонала, несложное в обращении и относительно недорогое оборудование, почти безотходное использование металла. Низкая точность и повторяемость, нестабильное качество, необходимость в серьезной постобработке, вредное производство, высокие энергозатраты на плавление металла, больший производственный цикл — необходимость в создании мастер-моделей и литьевых форм, дополнит

Станки с ЧПУ. Достоинства и недостатки

В современном мире практически любое предприятие, которое занимается обработкой механической деталей, имеет у себя станки с числовым программным управлением – ЧПУ. В станках с ЧПУ все действия управляются электроникой, в отличии от универсальных станков, где обработка ведется в ручную. Все современные предприятия предпочитают покупать, модернизировать, проще говоря вкладывать свои честно заработанные деньги именно в станки с ЧПУ, а не обычные, относительно дешевые, универсальные станки. В чем секрет?

Первым и, пожалуй, главным плюсом ЧПУ является более высокий уровень автоматизации производства. Процесс вмешательства человека в технологический процесс сведен к минимуму. Данные системы могут работать практически автономно, выпуская продукцию довольно высокого качества. При этом главной задачей обслуживающего персонала будет подготовительно-заключительные операции, такие как наладка и проверка инструментов, установка и снятие заготовок, что вполне может делать один человек, причем на нескольких станках сразу.

Станок с ЧПУ

Также большим плюсом будет его производственная гибкость – это значит, что для обработки другого типа детали необходимо всего-навсего просто сменить программу ЧПУ. При этом старая программа будет хранится на накопителе и может быть использована в любой момент при надобности.

Еще одним огромнейшим плюсом будет то, что такие станки имеют очень высокую точность и повторяемость обработки деталей. Это значит, что на качество деталей при ручной обработке может влиять усталость станочника, то ЧПУ лишены таких изъянов, они будут выполнять обработку деталей нужное количество времени и при этом качество обработки страдать не будет. И еще к одному плюсу можно отнести то, что станки с ЧПУ позволяют обрабатывать сложные детали, изготовление которых на обычном оборудовании невозможно. Пример таких деталей – это штампы и пресс формы.

Поскольку время обработки заготовки при использовании числового программного управления регламентировано, то это позволяет более точно определять время обработки партии деталей, что позволяет более точно спланировать производство.

Фрезерный станок с ЧПУ

Но помимо плюсов есть еще и минусы – это стоимость. Станок с ЧПУ не дешевое удовольствие. Помимо стоимости покупки и установки они еще довольно дороги в обслуживании, поэтому позволить их себе могут не все предприятия. Но эти недостатки легко перекрываются высокой производительностью и точностью обработки.

Итак, числовое программное управление – это автоматическое управление станком с помощью электронной вычислительной машины (промышленного компьютера, он находится внутри станка) и обрабатывающей программы (программа управления).

Всеми перемещениями в станке руководит компьютер, считывая данные с программы управления (УП) и соответственно выдает команды электроприводам  устройства. Электропривода перемещают рабочие органы станка – шпиндели, рабочий стол или колонну. Благодаря этому производится обработка заготовки детали. Датчики обратной связи собирают данные  о перемещениях и прочих действиях и передают их обратно в компьютер, который уже производит обработку этих сигналов и корректирует траекторию движения инструментов. Таким образом происходит обработка. Данные действия будут производится пока управляющая программа не подойдет к концу и мы не получим готовую деталь.

По конструкции и внешнему виду станки с ЧПУ мало чем отличаются от обычных универсальных станков. Пожалуй, единственным существенным визуальным отличием будет наличие устройства числового программного управления (УЧПУ), которую еще называют стойкой ЧПУ.

Стойка ЧПУ



ТОП-10 станков для бизнеса в 2019. Руководство по типам станков чпу

Программное обеспечение CAD идет рука об руку с ЧПУ, позволяя пользователям создавать множество как промышленных, так и творческих продуктов. Числовое программное управление стало настолько вездесущим и широко распространенным - в области производства и за его пределами - неудивительно, что существует большое разнообразие различных станков с ЧПУ. Каждый из этих станков выполняет свои специфические функции и удовлетворяет определенным потребностям. Однако иногда бывает сложно определить, какие станки лучше всего подходят для каждой конкретной ситуации.

В этой статье мы собираемся предоставить исчерпывающее руководство по широкому спектру доступных типов станков с ЧПУ. Таким образом, будь вы новичок, просто пытающийся выяснить, что именно делает каждый станок, или владелец бизнеса, который ищет руководство, в какое оборудование инвестировать, вы найдете всю необходимую информацию в этом удобном кратком изложении.

Хотя существует много типов станков с ЧПУ, все они работают, превращая кусок материала в готовый продукт с помощью технологии выборки. С точки зрения непрофессионала, это означает, что станки с ЧПУ работают, удаляя материал из исходного цельного куска, а не добавляя в него новый материал. Для этого они должны выполнить заранее запрограммированную последовательность команд. Чаще всего они используют язык программирования, называемый G-кодом , хотя существуют другие языки для ЧПУ, включая Heidenhain , Mazak и другие проприетарные форматы.

G-код контролирует, как инструмент машины перемещается по рабочему пространству, управляя его положением по осям X и Y , а также его глубиной по оси Z. Он также контролирует скорость, с которой инструмент движется, скорость, с которой он вращается, тип требуемого движения и т.д.  Например в России и странах СНГ – основной программной для создания G-кода является ARTCAM.

Программное обеспечение CAD и CAM имеет решающее значение для функционирования станков с ЧПУ, позволяя идеям перейти от проектирования к ЧПУ обработке. Первым этапом создания детали или детали с ЧПУ является этап проектирования. Проектировать можно либо непосредственно в программном обеспечении CAD (3D редакторы) или  создать в программе для растровых изображений, либо нарисовать на бумаге и отсканировать. В последних двух случаях пользователи должны преобразовать свое изображение для ЧПУ путем конвертирования своего растрового изображения в вектор. Это необходимо из-за того, что растровые изображения состоят из пикселей, а векторные изображения состоят из математических координат . Эти координаты могут быть легко преобразованы с помощью программного обеспечения CAM для станков с ЧПУ


Роутер являются одним из наиболее распространенных типом станков, которые часто встречаются во многих мастерских. Их основная цель - резать мягкие материалы:  дерево, пластики , мягкие металлы (например алюминий).

Как правило, на фрезерный станок с ЧПУ устанавливается на стационарную панель и обычно имеет большое рабочее поле. Сейчас на рынке доступно несколько настольных роутеров, что позволяет использовать этот мощный инструмент в небольших мастерских.

Фрезерные станки на базе роутера обычно имеют шпиндель, который перемещается в конфигурации XYZ

Ось Y двигается относительно рабочего стола, оси Х двигается относительно оси Y, и его ось Z двигается относительно оси X

Роутеры с ЧПУ в основном предназначены для резки плоских материалов, часто комплектуются вакуумным столом и обычно подключаются к системам аспирации (для сборки пыли при обработки). Шпиндели таких станков работают на высоких скоростях - от 15 000 об / мин и выше. Преимущества фрезерный станков на базе схемы роутер, это возможность создавать любых геометрические объекты из мягких материалов. В настоящие время практически все фрезерные станки с чпу работающие по 3-м осям, можно доукомплектовать 4-й осью (поворотным устройством). Т.е. получается некий симбиоз 3-х осевого фрезерного станка и токарного станка. В результате, вы сможете на такой станке выполнять токарную обработку. Например создавать – балясины и другие цилиндрические объекты.



Вертикально фрезерные станки с чпу

Вертикально фрезерный станок с ЧПУ

Фрезеры используются для обработки более твердых материалов, чем роутеры.

Фрезерные станки с ЧПУ выполняют практически ту же функцию, что и роутеры с ЧПУ

Тем не менее, есть несколько важных различий между этими двумя типами станков. Во-первых, если роутеры в основном используются для резки более мягких материалов, фрезерные станки обычно используются для резки металлов. Хотя они также используют вращающиеся режущие инструменты - фрезы, их скорости намного медленнее, около 10 00 об / мин или меньше.

В отличие от роутеров, которые имеют стационарный стол, столы фрезерных станков обычно перемещаются в системе координат XY. В результате станок имеет ограничения размера рабочего поля по XY. Шпиндель станка, тем временем, движется по линейной оси над заготовкой, что увеличивает высоту зазора по оси Z. Это особенность позволяет фрезерным станкам резать более толстые материалы и делает пригодными для резки неправильные детали различной формы.



Станки токарной группы

Горизонтальный токарный станок с ЧПУ

Как роутеры, так и фрезерные станки используют движущийся инструмент, опускающийся на неподвижную часть. Токарные станки работают по противоположному принципу:

токарный станок вращает заготовку против неподвижного режущего инструмента. Таким образом, токарные станки используются для создания цилиндрических, сферических или куполообразных деталей. Во время обработки, заготовка закреплена на место и вращается, в то время как режущий инструмент только контролирует глубину разреза. Поэтому детали, изготовленные с помощью токарного станка, обычно симметричны.

Доступны токарные станки с горизонтальной и вертикальной конфигурацией. Эти станки выполняют примерно одну и ту же функцию:

вертикальный токарный станок по сути является обновленной версией своего горизонтального аналога. Вертикальные токарные станки подходят для более тяжелых, больших и более геометрически-несовершенных деталей и занимают меньшую площадь. Тем не менее, очистка стружки легче с горизонтальными токарными станками, т. к. на вашей стороне гравитация.

Горизонтальные токарные станки также больше подходят для обработки длинных отверстий, и, как правило, они более жесткие и менее вибрирующие .

Станки плазменной резки

Плазменный резак с ЧПУ работает путем резки электропроводящих материалов струей горячей плазмы. Используемая плазма создается станком из сжатого газа, обычно состоящего из кислорода, воздуха и других веществ. Когда струя плазмы прорезает материал, она образует электрическую цепь обратно в резак. Электричество, проходящее через плазму, создает жар, необходимый для расплавления заготовки.

По сравнению с традиционными инструментами для резки металла, плазменные резаки обеспечивают более чистую резку и обработку. Плазменные резаки идеально подходят для реза листового металла, металлических пластин, болтов и труб, среди многих других металлических предметов.

Лазерные станки (граверы) с чпу

Наряду с резкой, лазерные станки с ЧПУ также могут быть использованы для гравировки.

Аналогично плазменным резакам, лазерные резаки с ЧПУ работают, фокусируя лазерный луч CO2 на заготовке.

Этот лазерный луч затем плавит, сжигает или испаряет материал. В отличие от плазменных резаков, которые обычно используются для резки металла, лазерные резаки используются с широким спектром материалов, включая дерево и пластик. Например, вы можете даже создать свою собственную лазерно-гравированную доску из дерева, используя лазерный резак.

Лазерные резаки с ЧПУ более точны и потребляют меньше энергии, чем плазменные резаки при резке листов стали или алюминия. Тем не менее, в то время как плазменные резаки отлично подходят для резки материалов различной толщины, лазерные резаки не так хорошо подходят для резки более толстых листов металла. Как плазменные, так и лазерные резаки имеют широкий спектр применения. Подробнее про применение лазерных станков в бизнесе вы можете посмотреть в данном видео:

Гидроабразивные станки с числовым управлением



По сравнению с плазменными горелками и лазерными лучами, струя воды может показаться не очевидным кандидатом для механической обработки. Однако гидроабразивные резчики занимают важное место в тяжелой промышленности. Обработки детали происходит струей воды под высоким давлением, которая может чистой, либо смешана с абразивом. Машины только для воды часто используются для резки более мягких материалов, таких как дерево или резина, в то время как абразивные струи способны резать камень и сталь.

Есть несколько преимуществ выбора гидроабразивных резаков по сравнению с плазменными или лазерными резаками

Во – первых, гидроабразивные резаки считаются более экологически чистыми, и часто используют небольшое количество воды. Между тем они по-прежнему способны резать более твердые материалы и делают это с высокой степенью точности – до 0,13 мм. Они также предотвращают деформацию, связанную с нагревом, которая может возникнуть при использовании лазерных или плазменных резаков, что помогает сохранить целостность заготовки .

Хотя тяжелая промышленность, как правило, является крупнейшим пользователем гидроабразивной резки, настольные версии этих машин сейчас выходят на рынок. Благодаря меньшим размерам возросло удобство использования, и теперь гидроабразивные резаки теперь могут работать так же легко, как и роутеры и фрезеры, с которыми мы все знакомы .



Электроэрозионные станки чпу



Электроразрядные машины используют искры для сварки или прорезания электропроводящих материалов.

Электроразрядная обработка (EDM), обычно называемая искровой обработкой, и выполняется путем удаления материала из заготовки использованием серии электрических разрядов (искр). Эти разряды быстро происходят между двумя электродами, разделенными диэлектрической жидкостью и подверженными воздействию электрического напряжения.

Есть два основных процесса, с помощью которых происходит EDM

  • Первый — это обработка проводом. В этом процессе одножильный металлический провод вместе с деионизированной водой прорезает металл с помощью тепла от электрических искр. Провод EDM позволяет пользователям обрабатывать сложные детали из твердых проводящих материалов.
  • Второй процесс – обработка погружением. В этом процессе две металлические детали, погруженные в изолирующую жидкость, соединяются с источником тока. Когда ток включен, между двумя металлическими деталями возникает электрическое напряжение. Объединение этих частей приводит к разрядке напряжения, что приводит к искровому разряду. Эта искра заставляет металлическую часть нагреваться до точки плавления.

Обычно, данная технология используется для обработки твердых металлов, которые сложно обрабатывать другими методами. Распространенные области применения EDM – в производстве форм и штампов. Аэрокосмическая, автомобильная и электронная промышленность все чаще обращаются к EDM для производства прототипов и деталей малого объема.

Координатно-шлифовальные станки с чпу



Принимая во внимание, что другие типы станков , перечисленные в этой статье , в основном используются для резки заготовки , основное применение шлифовальных станков заключается в создании точной обработки. Существует широкий спектр шлифовальных станков с ЧПУ, каждый из которых служит определенной цели.

Поверхностные шлифмашины помогают создать гладкую поверхность на плоской поверхности, удаляя загрязнения и оксидную плёнку. Между тем, цилиндрические шлифовальные станки работают аналогично токарному станку и улучшают цилиндрические поверхности. Инструмент и шлифовальные станки отличаются тем, что они помогают заточить фрезы и резцы инструмента. Для создания самих инструментов можно использовать 5-осевую шлифовальную машину.

5-ти осевые и более фрезерные станки с ЧПУ

Помимо стандартных оси X, Y и Z, многоосевые станки имеют дополнительные оси вращения.

Недавно станки с ЧПУ вышли за рамки традиционных 3-х осей и теперь способны к многоосевой обработке. Это означает, что они могут выполнять вращательное и поступательное движение. На многоосевых станках может быть от 4 до 9 осей. Дополнительные оси уменьшают необходимость вручную поворачивать заготовку во время обработки, что обеспечивают лучшую обработку поверхности, и упрощает изготовление сложной детали.

Многие перечисленные выше типы станков с ЧПУ теперь имеют многоосные модификации, включая роутеры, фрезеры и шлифовальные станки. Дополнительные оси увеличивают скорость производства и приближают нас к цели «сделано за раз» больше, чем любой другой процесс. Тем не менее, эти машины имеют больше движущихся частей, чем 3-осевые, что означает больший износ и большую вероятность столкновения с инструментом.

Станки работающие без удаления материала



Плоттеры

Плоттеры представляют собой давнюю форму станков с числовым управлением и выполняют функцию механического печатающего устройства. Они следуют компьютерным инструкциям и направляют ручку, кисть, нож или другой инструмент рисования по поверхности. Хотя струйные принтеры вытеснили эти машины во многих отношениях, плоттеры все еще присутствуют. Фактически, в январе 2017 года был выпущен XPlotter, станок с ЧПУ, который сочетает в себе технологии черчения, резки, гравировки, фрезеровки и перемещения, доказывая, что черчение еще не умерло. В данный момент времени по состоянию на 2019 год, основное применение плоттера это резка материалов по заранее заданной программе и широкоформатная печать .

Робот-манипулятор (Роботизированная рука)

робот-манипулятор роботизированная рука

Один из малоизвестных типов станков с ЧПУ, машины для захвата и размещения делают то, что написано в их названии. Используя вакуум или специальные зажимы, они поднимают компонент, а затем перемещают его в нужное положение, следуя G-коду. Также называемые технологиями монтажа на поверхность, эти машины в основном используются в производстве, где происходят рутинные операции . Роботы манипуляторы работают на очень высоких скоростях.

Можно подытожить нашу статью фразой о том, что каждый станок полезен в своей конкретной специализированной нише, но большинство из них позволяют закрывать целый спектр попутных задач.

Что ж, а на этом у нас все! Надеемся эта статья была для Вас полезна!

Заказать фрезерные станки с ЧПУ или  задать свои вопросы и узнать статус Вашего заказа, вы можете

  • По электронной почте: [email protected]
  • По телефону: 8(800)775-86-69 (бесплатно по РФ)
  • Или на нашем сайте: http://3dtool.ru

Не забывайте подписываться на наш YouTube канал:

Подписывайтесь на наши группы в соц.сетях:

INSTAGRAM

ВКонтакте

Facebook








Что нужно знать при выборе фрезерного станка с ЧПУ, чтобы при покупке не ошибиться.

Что нужно знать при выборе фрезерного станка с ЧПУ, чтобы при покупке не ошибиться!

2020-03-04

У каждого человека или компании кто хочет купить фрезерный станок с ЧПУ, при этом ни разу не сталкиваясь с ним возникает много вопросов:

Именно на эти вопросы мы постараемся ответить в нашем материале.
Основные виды станков с чпу

Какой фрезерный станок с ЧПУ все таки купить?

На данный момент фрезерных станков на рынке предостаточно, от станков из фанеры до тяжелых станков из литого чугуна. Мощность шпинделя, тип приводов, тип стола, скорость, производительность, 4 поворотная ось - именно все это нужно разобрать, что бы определиться какой станок вам нужен, а не только сравнивать по цене. Первая и самая жирная ошибка при выборе сравнивать в первую очередь цены, а не характеристики станка.

И так, попробуем помочь Вам подобрать станок без звонка специалисту, после прочтения данной статьи Вы сможете понять с какими характеристиками Вам нужен станок и нужен ли он вообще!

Для начала ответьте на вопросы:

А теперь разложим все по полочкам:

1. Выбор рабочего поля станка с ЧПУ.

Определиться с размером рабочего поля станка. Если не знаете, то нужно рассматривать максимальный размер исходя конечно из Вашего бюджета. Это не лишнее, очень много людей совершают ошибку на самом первом этапе! Берут станок с минимальным рабочим полем 600х400, пробуют на нем обучиться работать и начать зарабатывать, но к сожалению судьба этого человека следующая, он проработает 1 год, (если поработает) , а не через месяц поставит станок в гараже.

Почему именно так ?

Да потому что на данном станке можно обработать только мелкие заготовки, с таким размером рабочего поля - даже такие детали как элементы мебели, столы резные, стулья, тумбочки, балясины, столбы, фасады не сделаешь! Здесь мы говорим про кухонные фасады, так как они бывают до 800 мм высотой. Тем самым Вы заранее лишаете себя возможности производить большинство изделий.
Тогда приходит понимание, что нужно было приобретать станок не менее 1200х1200, но при этом уже потратили деньги и не знает, что теперь делать с маленьким станком.
Вывод: Рекомендуемое рабочее поле станка не менее 1200х1200

Почему именно 1200х1200?

Фрезерный станок с ЧПУ 1200х1200 мм хорош тем, что на нем уже можно производить резную мебель, к примеру: столы резные, стулья, тумбочки, балясины, столбы резные. Конечно раскрой фанеры тоже можно делать, но для раскроя фанеры лучше подойдет станок с размерами под лист фанеры 1600х1600 мм., но по фанере это уже другая история, и про фанеру мы поговорим подробнее позже в другой статье.
Теперь вы понимаете, что станок с рабочим полем 1200х1200 всегда найдет применение, а не будет стоять в гараже без дела как 600х400 мм.

Самым популярным и пожалуй универсальным можно назвать станок с рабочем полем 2500х1600 мм. На данной моделе уже можно развивать очень много отраслей бизнеса, к примеру:

изделия на станках с ЧПУ

Мы хотели Вам объяснить, что не нужно покупать маленький станок и смотреть на самую низкую цену, а нужно выбирать оборудование, то которое будет работать и приносить Вам прибыль.

Вывод: Самое популярное и универсальное рабочее поле станка 2500х1600

2. Каких видов бывают фрезерные станки с ЧПУ и какой выбрать.

Фрезерные станки обычно делятся на 2 вида:

Виды станков с чпу
В чем же разница?
Разница между этими станками в первую очередь это мощность, а мощность несет за собой производительность, относительно настольных станков.
Почему мощность на рамных станках выше, чем на настольных? Клиенты сразу говорят, ну если мощность нужна, давайте поставим шпиндель на 3 квт вместо 1.5 Квт. и станок будет мощнее, но это не так:

- В первую очередь тут все элементы взаимосвязаны, все зависит от веса рамы, мощности двигателей, типа направляющих, от электроники и так далее.

Для примера давайте сравним станки двух разных серий, серия BIGSTOL – это фрезерные настольные станки и серия STEEPLINE это рамные фрезерные станки. Для наглядности мы сравним станок с одинаковым рабочим полем 2500х1300 из разных серий.

сравнение рамных станков с настольными

сравнение рамных станков с настольными

Из данной таблице уже видна разница, но мы сейчас произведем более подробное сравнение.

Фрезерный станок с ЧПУ 2500х1300 серии «STEEPLINE» более мощный и быстрый, из-за того, что на станке цельно сварная рама напольного типа, установлен мощный шпиндель на 2.2 квт, хотя возможно установить и до 9 кВт. Увеличенную скорость перемещения почти в 3 раза дают шаговые двигателя nema34 вместе с редуктором 1к3, что дает мощность не как в таблице написано 85 кг, а 255 кг на см вращения, против 105 кг на см. Все перечисленное выше не даст скорость, если не установить профильные направляющие HIWIN или HSAC, так как цилиндрические рельсовые направляющие SBR20 имеют заводской люфт. Из-за этого мы не можем сделать большую скорость на них, так как будет происходить клин подшипников. Но опять вернемся к старому, что если даже и направляющие установим профильные, а электронику оставим бюджетную, то скорость не увеличим, следовательно станок «STEEPLINE» будет работать на уровне станка «BIGSTOL», из за того что данная электроника не будет работать стабильно.

Так же проговорим про точность. Точность дает нам мощная конструкция рамы и профильные направляющие, по фото выше видно разницу рамы, версии «BIGSTOL» и версии «STEEPLINE»
И это мы сравнили станки, где рамы из стальной конструкции, а теперь представьте рамы станков из фанеры которые можно найти на рынке.
станок из фанеры

Вывод: Если Вам нужна высокая скорость и точность обработки изделий, выбирайте рамный станок.

3. Что нужно купить дополнительно кроме фрезерного станка с ЧПУ?

Дополнительные опции к станку — это отдельная тема и ее нужно подробно разобрать, так как многие люди не понимают, что на сайтах указаны цены только на станки. А купить только станок и начать сразу зарабатывать не получится, нужно будет еще докупать фрезы, цанги, пылесос, компьютер и т.д. Сейчас вы спросите почему сразу все не включить в стоимость и не продавать со станком? Так не получится.

1. Фреза для обработки - из-за того, что станки многофункциональные, вы поняли это из описания выше, мы не можем положить набор фрез такой, чтобы перекрыть все виды обработки, а если положим такой набор, то цена будет в раза 3 выше стоимости станка. И сразу вопрос? Зачем комплектовать станок и повышать его стоимость ненужными Вам комплектующими.
фрезы

2. Пылесос для фрезерного станка с ЧПУ - тоже можно купить дополнительно, в комплекте пылесос не идет, но в тоже время производители станков говорят нельзя работать без пылесоса, некоторые производители даже гарантию снимают, если кто-то работает без стружкоотсоса. Так почему же его тоже не включить в стоимость? Пылесос для ЧПУ мы не включаем в стоимость из-за того, что у многих клиентов есть пылесосы, и статистика показывает, что это у 70%.
пылесос

3. Компьютер для ЧПУ станка  - тоже продается отдельно у всех производителей ЧПУ станков. Да, можно купить компьютер у нас уже настроенный, готовый к работе, но опять-таки многие клиенты настраивают свои компьютеры и без проблем работают на фрезерных станках.
пылесос

4. Как заработать на фрезерном станке с ЧПУ?

Как заработать мы уже выше проговорили, повторяться не будем, просто перечислим варианты и направления бизнеса с помощью станка с ЧПУ. Если вы дочитали до этого момента, мы думаем Вы уже понимаете какой станок Вам нужен и что хорошая вещь стоит денег!

на чем зарабатывать на станках

По каждому виду бизнеса Мы планируем подготовить подробную статью, что бы Вам было понятно как в данной нише зарабатывать с помощью наших станков.

Вывод такой, что не нужно делать поспешных решений при выборе станка, нужно все взвесить и оценить, только после этого покупать станок. А лучше позвонить нашим специалистам и получить подробную консультацию по подбору станка под Ваши задачи.

Домашний ЧПУ станок: функционирование, комплектация, специфика

Как функционирует и комплектуется домашний ЧПУ станок, специфика программного обеспечения и сферы (примеры), где он применяется. Имеет ли смысл приобретать данное оборудования для частного пользования и как сделать правильный выбор. Ответы на все эти вопросы Вы найдете в этой статье.

Основные характеристики

ЧПУ станок это оборудование с программным числовым обеспечением, то есть оно работает в симбиозе с компьютером. Домашний ЧПУ станок дает возможность каждому пользователю без особого труда спроектировать любое изделие из дерева на своем компьютере. Если вспомнить, сколько времени у мастеров раньше уходило на изготовление резных изделий из дерева во время, когда еще не было станков с ПО, то становится понятно, что на станке такая работа выполняется в разы быстрее.

ЧПУ станок дает возможность воплощать в жизнь такие проекты, которые невозможно исполнить вручную. А благодаря легкости в эксплуатации и простому функционалу даже не совсем знакомый с компьютерными технологиями мастер может установить такое числовое оборудование у себя дома и воплощать все свои творческие идеи в жизнь.

Комплектация

Главным функционирующим элементом фрезерного оборудования является станина – именно на ней и располагаются все основные элементы. Комплектуется он рабочим столом, суппортом, инструментами для резки, а также шпиндельными головками и консолью. Эти элементы являются базовой комплектацией станков с ЧПУ для частного применения.

Управление

Управлением заведует комплекс сигналов: они передаются от ЧПУ блока к электродвигателю агрегата. Вследствие этого каретки начинают перемещаться, а инструменты фрезеровки меняют свое положение на заготовке.

Характеристики ЧПУ

Сокращение это расшифровывается как числовое программное управление. То есть, любое техническое устройство (в нашем случае, это станок для домашней обработки материалов), работающее на программном управлении, выполняет действия, которые посылаются ему специализированной программой. В основном, как и во множестве других современных компьютерных программ, параметры функционирования станка задаются математическими формулами и цифрами.

небольшой станок чпу

Программное управление контролирует мощность, параметры скорости и ускорения, а также, вращение и другие функциональные характеристики. Получается, что любое механическое действие, осуществляемое станком – это выполнение последовательных команд, записанных в программе.

Последние поколения программного управления позволяют станкам работать практически без вмешательства человека. Но, когда только стали появляться и пускаться в массовое производство программы для такого технического оборудования, оно работало в полуавтоматическом режиме, то есть, для последующего рабочего цикла необходимо было вмешательство мастера. Такая практика и в наше время пользуется спросом, особенно для домашнего использования, поскольку владельцам они обходятся гораздо дешевле.

Виды

Оборудование ЧПУ, в зависимости от рабочего расположения делится на два вида:

  1. Настольные агрегаты. По своим возможностям такие фрезерные мини – станки ни чем не уступают высоко функциональным промышленным аналогам. Идеальное приобретение для тех, кому необходим инструмент высокой точности для обработки деревянных заготовок.
  2. Напольные. Понятно, что такой вид характеризуется большим размером относительно настольного вида. Для больших объемов работы и больших заготовок такие агрегаты и приобретаются чаще всего. Для оборудования небольшого цеха на дому, например.

По техническим особенностям конструкции оно также подразделяется на 3 категории:

  1. Портальный тип. Здесь перемещение блока происходит по одной оси, а рабочего стола – по другой. Станком с таким вариантом конструкции очень удобно делать небольшие заготовки.
  2. Рабочий стол движется по двум осям. Такое оборудование имеет в комплекте шпиндельную головку, которая оснащена, в свою очередь, поднимающим и опускающим механизмом резки по отношению к заготовке.
  3. Фрезерная установка с консолью. Используется для изготовления деревянных изделий из крупных заготовок.

настольный чпу станок

Области применения

Так в каких же видах деятельности применяется данное оборудование в домашних условиях? Ниже приведем самый популярный перечень областей использования станков на программном обеспечении.

Сфера архитектуры

В этом направлении творческой деятельности полет фантазии мастера не ограничен ни чем. Любой необходимый объект внешней отделки дома, дачи, бани и других построек, которые есть желание украсить и сделать необычными, можно изготовить на станке у вас дома. Это могут быть любые элементы декорирования (лепнины) – смотрятся такие традиционные виды отделки домов действительно великолепно.

В интерьере дома также можно сотворить настоящие шедевры в работе на таком техническом устройстве. Резные перила, различные фигуры и резьба на межкомнатных дверных проемах, гардинах и во всех других местах, куда заведет мастера его фантазия или желание заказчика.

Мебельное производство

Почему бы и не заняться данным видом деятельности, имея в своем распоряжении желание работать и станок с ЧПУ в собственном гараже. Это прекрасная идея для открытия малого бизнеса.

С использованием такого станка можно вырезать красивые фигурные ножки для столов, скамеек, стульев, а дверца для шкафов с узорами и столешницы с резным оформлением сделают эксклюзивными любую столовую мебель.

Это еще не все примеры. Просторы интернета дают огромные возможности для такой творческой деятельности любому домашнему мастеру без дизайнерского и художественного образования. Существует достаточно много программ и файлов для скачивания, как с отдельными элементами, так и целыми композициями, которые готовы к применению.

стулья на станке чпу

Изготовление сувениров

Это направление резьбы по дереву также включает в себя огромное многообразие вариантов, их использование и различные методы изготовления. Сувениры можно изготавливать для подарков родным и близким, для украшения интерьера комнат в доме, для хранения безделушек и украшений, а также для розничной продажи и реализации на заказ в качестве дополнительного источника дохода или направления малого бизнеса.

Наиболее распространенная сувенирная продукция, которая изготавливается на станках с ЧПУ:

  • Резные шкатулки, сундуки и коробочки;
  • Разделочные доски, тарелки, ложки, подносы и другая кухонная утварь;
  • Фигурки людей, животных, птиц, какой – либо техники;
  • Различные композиции;
  • Рамочное оформление.

А какие великолепные рамки для зеркал, икон, окладов, картин и фотографий можно изготовить с помощью оборудования на ЧПУ! Смотрится такой вид оформления гармонично и эксклюзивно. Любой дополнительный элемент на любые виды рамок можно придумать и сделать в соответствии с пожеланиями.

Изготовление гравировок

С помощью такого станочного агрегата можно делать различные виды гравировок, причем, на разных материалах. Примером могут послужить надписи, узоры, разные виды логотипов, рисунков и другие варианты.

Увлечения

Многие умельцы делают своим хобби изготовление на ЧПУ оборудовании моделей любимых видов техники: мотоциклов, самолетов, машин, тракторов, вертолетов и даже кораблей. У многих со временем и приобретенным опытом в такой практике появляется страсть к изготовлению макетов домов, замков и даже целых городов. Такие резные шедевры становятся единственными в своем роде – это очень красивое и интересное творчество.

Еще больше пример применения агрегатов с ПУ в наших статьях :

  1. Идеи для фрезерного станка.
  2. Бизнес с ЧПУ лазером.

машинка на станке чпу

О преимуществах и недостатках работы со станками

Сначала рассмотрим основные преимущества, а далее перейдем к недостаткам.

Достоинства

Фрезерная установка с ЧПУ уже заняла достойные позиции на поприще изготовления декоративных отделочных, а также сувенирных изделий с обработкой высокой точности в условиях домашнего использования и применения в мелких цехах по производству данных видов продукции. Такое оборудование пришло на смену множеству инструментов, которые раньше использовали мастера резьбы по дереву, металлу, пластику и другим материалам.

В зависимости от модели, установка с ЧПУ дает возможность регулировки режимов скорости, направления резки, глубины резочного шва поэтому какую бы сложную задачу мастер не поставил перед собой – машина поможет осуществить ее с высокой точностью и минимальным риском брака.

Преимуществом ЧПУ также является то, что такой вид устройства осуществляет свою работу посредством подключения к обычному персональному компьютеру, а управление происходит с помощью специально разработанных программ. Поэтому, это оборудование, в условиях частного применения, способно производить обработку различных видов материалов, производить детали любого вида сложности.

самодельный чпу станок

В итоге, за счет автоматизирования процесса изготовления изделий, который сокращает затраты времени на переустановку и транспортировку шаблонов и увеличивает частоту рабочих операций, у мастера появляется дополнительное время и затрачивается гораздо меньше сил на такой труд.

При необходимости оборудование можно быстро, а главное – самостоятельно перенастроить: никакой квалификации и специального образования для работы на станках с ЧПУ не требуется. На таком достоинстве можно также сэкономить, ведь вызов наладчика не бесплатный.

Недостатки

Если приобретать станок числового управления для эксплуатации в личных целях, то сумма его стоимости будет весьма ощутимой для бюджета среднестатистического приобретателя. А для оборудования небольшого мини – цеха, направленного на производство резных изделий с дальнейшей реализацией такая затрата покажется менее ощутимой, поскольку аппарат за непродолжительное время использования оправдает ее.
В плане эксплуатации и ремонта картина немножко другая.

К ремонту и замене несущих элементов рано или поздно подойдет любой владелец и, естественно, на это придется также потратиться. Потратить немалую сумму придется и на режущие инструменты, которые наиболее часто нуждаются в замене.

станок чпу в доме

Нюансы выбора оборудования на ЧПУ для частной эксплуатации

Любая вещь, сделанная своими руками, пусть даже самая незначительная (небольшой сувенир, фурнитура), отличается своим особым очарованием. Те домашние мастера, которые любят заниматься таким творчеством, приобретают в частное использование оборудование с ЧПУ. Оно значительно облегчает работу по изготовлению большого спектра изделий из любых видов материалов.

Но прежде чем решиться на такую нужную, дорогостоящую и серьезную покупку, нужно учесть несколько немаловажных нюансов, чтобы в процессе эксплуатации не испытывать разочарований.

Определяемся с фронтом работ

Выбор свой следует остановить на таком станке с программным обеспечением, который отвечал бы требованиям изделия. То есть, если у вас в планах изготовление резных дверей с самыми разнообразными видами узоров, как межкомнатных, так и входных, то следует приобретать такой вид станка, который был бы гораздо большего размера, чем для изготовления фурнитуры или статуэток.

Тоже самое касается и других видов изделий – именно от будущих особенностей размера, конструкции, формы и многого другого зависит то, какой именно агрегат лучше всего приобрести.

Особенности конструкции и технические параметры

Этим важным аспектам следует уделить особое внимание перед приобретением установки с числовым управлением. Дело в том, что каждая модель станка имеет свои отличительные особенности и лучше с ними разобраться до приобретения оборудования.

станок чпу в домашней мастерской

Одним из важных элементов конструкции является портал, который должен быть изготовлен исключительно из стали – таким образом, исключается вибрация заготовок во время эксплуатации установки. А следовательно – исключается деформация и брак.

А вот на толщину заготовки будет оказывать влияние величина шпинделя – это тоже следует учитывать перед приобретением.

Опытные мастера рекомендуют выбирать станки, работающие на распространенном программном управлении. Это значительно облегчит рабочий процесс, особенно мастерам, у которых маловато опыта.

Программы на них составляются очень легко, с режимами использования разобраться тоже не составит никакого труда, так же как и с вопросами контроля и внесения корректировок.

Кроме того, лучше заранее определиться, где вы будете устанавливать ЧПУ станок: влезет ли он в отведенное для него помещение, будет ли он по размеру стола, который вы планируете использовать.
Важным аспектом для многих из нас является экономичность. Поэтому, стоит тщательно обдумать – как часто будет происходить применение и окупит ли себя такое оборудование?

Часто задаваемые вопросы о станках с чпу

1. почему китайский станок из алюминия (марки назывались разные) стоит так дёшево ?

На нашем рынке сейчас достаточно много китайских станков. При этом, и на ebay, и у наших продавцов можно увидеть китайские станки приблизительно одинаковые по характеристикам, но значительно отличающиеся по цене. В чем интрига?

Во-первых, в более дешевых станках идет экономия на механике. Так, в достаточно больших станках используется не шарико-винтовая передача с КПД до 90%, а применена пара винт гайка с трением скольжения. КПД станка значительно снижается, т.к. моторы вынуждены расходовать свой КПД  на преодоление трения скольжения в ходовой гайке.В работе это ведет к снижению рабочей скорости, то есть резке под нагрузкой, а также значительно снижает ресурс станка, так как в результате замены трения качения на трение скольжения в паре винт - гайка идет повышенный износ и, как следствие, люфт винтовой пары и большие погрешности резки.

Во-вторых, как правило,снижается диаметр направляющих, определяющих жесткость. Это ведет к снижению точности станка. Например, на станках с рабочим полем 300х400 мм диаметр направляющих по длинной 400мм оси часто бывает равен 16мм. Наш производственный опыт показывает, что это ведет к провисанию портала в центре под собственным весом на 0,1...0,2мм. Для данного размера станка необходимы направляющие 20мм. Самый простой пример где тонкие 16мм направляющие "проявляют" себя - гравировка, которая ведется с небольшим заглублением. При большой площади заготовки будет заметна разница глубины гравировки. Глубина реза будет увеличиваться к краям и снижаться к центру заготовки и искажать рисунок.

При фрезеровании печатных проводников, на распространенном стеклотекстолите FR4 с толщиной фольги 18 или 35мкм, нестабильность глубины фрезеровки в 0,1...0,2мм приводит к браку, "съеданию" печатных проводников конусным гравером, заметное к краям платы, а в центре станка возможен недорез фольги.


В третьих, часто экономят на шпинделе. Использование  200вт сервомотора, ограничивает сферу применения станка операциями гравировки, резки  только мягких материалов (таких как воск, вспененный ПВХ, пенополистирол) и 3Д фрезерованием мягких пород дерева. Даже для резки фанеры более 3мм этой мощности будет недостаточно и на скорости резки более 500..700мм/мин недостаток мощности приведет к проседанию скорости вращения шпинделя и поломке фрезы. При меньших скоростях фанера будет "гореть", что приводит к затуплению инструмента. При резке пластика (акрила) аналогичная ситуация: резка на скорости выше 700мм/мин ведет к провалам в скорости вращения шпинделя и поломке фрезы, а на меньших скоростях пластик будет плавиться и налипать на фрезу, что также приведёт к её заклиниванию и поломке.

В четвертых, часто снижают стоимость станка за счет применения слабых шаговых двигателей, например,ставят 1,8А двигатели. Мощности таких двигателей достаточно лишь для винтов с малым шагом, метрических. В реальной работе это ведет к пропускам шагов шаговых двигателей и ,как следствие, искажениям реальных размеров деталей.

В качестве характеристики точности станка иногда фигурирует фраза repeat positioning accuracy 0,05. Переводится она как точность повторного позиционирования (т.е. повторение вывода шпинделя в заданную позицию). А это вовсе не точность изготовления на станке!

И наконец, ГАРАНТИЯ. Приобретая оборудование в России, весь риск получения брака (а как известно, чем товар дешевле, тем больший процент брака) лежит на российском продавце. Стоимость пересылки в другую страну, учитывая очень большой вес такого оборудования, сопоставима с ценой станка, а по правилам большинства интернет аукционов, в том числе и EBAY,  обратная пересылка осуществляется за счет покупателя.


СОВЕТ: Хорошо изучите характеристики механики и электроники станка перед покупкой! Сравните эти характеристики у станков кажущихся Вам аналогичными, но разными по цене. При сравнении обращайте внимание на диаметры направляющих, тип винтовой передачи, мощность шаговых двигателей, мощность шпинделя.

2 Я ее хорошо знаю программу CorelDraw, но как отправить рисунок на резку? Может идет какая то промежуточная прога? Какой лучше все таки воспользоваться?

Для работы на ЧПУ станке нужны две программы.
1-я программа управления станком, MACh4(или аналогичные KCAM, LinuxCNC) необходима для запуска подготовленной программы резки на выполнение, она управляет станком.
настройка MACh4 описана здесь cncmodelist.ru/stati/stati-po-rabote-s-c...m/21-nastroika-mach4
2-я программа для подготовки программы резки, это ArtCAM(или другие CAM программы MeshCAM и т.д.)
Пример подготовки файла резки cncmodelist.ru/stati/stati-po-rabote-s-c...kom/91-g-code-artcam

2) Где на станке оси X, Y, Z ?

Ось Z перемещает инструмент(фрезер) по вертикали
Ось X - несет ось Z и ездит в поперечном направлении.
Ось Y - несет портал с осью X и Z, для станков Моделист3040, а для станков Моделист2030 и Моделист3030 - несет на себе подвижный стол.

3) Какой компьютер нужен для управления станком ?

Для управления станком нужен компьютер с имеющимся портом LPT и операционной системой WindowsXP или Windows7 32bit. Минимальные системные требования к компьютеру: процессор 700 МГц, оперативная память 512 Мб, жесткий диск и видеокарта –любые. Из практики лучше от 1000мгц.
На слабых компьютерах операционную систему желательно оптимизировать cncmodelist.ru/stati/stati-po-rabote-s-c...-optimizacia-sistemi
Компьютер желательно использовать только для управления станком, если это единственный компьютер разбейте жесткий диск на части и установите две операционные системы, одну - для управления, другую для обычных нужд.


4) Возможно ли для управления станком использовать компьютер без ЛПТ, например подключив контроллер управления через USB ?

Да, есть PCI-контроллеры(расширитель портов), продаются в магазинах реализующих компьютеры и компьютерные комплектующие, стоят 300...700р.
Или же приобрести переходник USB->LPT работающий с программой MACh4.
ВНИМАНИЕ! переходники USB->LPT из компьютерных магазинов не будут работать с программой MACh4, при необходимости в таком переходнике, добавляйте его к заявке.

5) Возможно ли использование другой операционной системы, кроме WindowsXP и Windows7 32bit ?

Да, например программа управления станком LinuxCNC работает под управлением ОС Linux.

Или можно воспользоваться USB контролером для управления станком, программа которого работает на всех современных версиях Windows.



Что можно сделать с помощью станка с ЧПУ?

Компьютерное числовое управление (ЧПУ) - это очень удобная и эффективная производственная технология, в которой используются машины и инструменты с компьютерным программированием для конструирования самых разнообразных материалов и изделий. Такие предметы часто производятся с невероятной точностью, чтобы каждый предмет выходил из машины именно таким, каким он был задуман. То же самое касается отдельных деталей или инструментов, которые может спроектировать станок с ЧПУ.Многие из этих элементов используются в отраслях, где точность должна быть непревзойденной, таких как авиация и космонавтика.

Вот некоторые из наиболее распространенных изделий, которые можно производить на станке с ЧПУ:

    Деревянные стулья в деревенском стиле для установки в патио или в коттедже на западе США
    Деревянные или металлические таблички с выгравированными именами, организацией и достижениями, которые можно с гордостью повесить на стену.
    Деревянные или металлические украшения и украшения, которые можно повесить дома на праздники или поставить на елку
    Автозапчасти, используемые во внутренней работе автомобиля, чтобы помочь ему нормально функционировать
    Авиационные детали, используемые во внутренней части самолета для обеспечения его надлежащего функционирования и легкости в обращении с пилотом

Стальные аэрокосмические детали для шаттла, такие как стальные детали, используемые для поддержки внешней базы космического корабля

    Прототипы некоторых продуктов, например прототип деревянной фигурки с целью ее массового производства
    Металлические детали, используемые во внутренней части смартфона
    Пластиковые детали, предназначенные для поддержки внешнего слоя портативного AM / FM-радио с батарейным питанием
    Ножки, на которых держится большой деревянный компьютерный стол
    Деревянные держатели для салфеток для всех салфеток на ужине в День Благодарения
    Деревянные ложки для приготовления куриного супа в кастрюле на плите
    Пластиковые детали кухонного блендера, которые помогут вам приготовить напитки для взрослых на следующей домашней вечеринке

Поскольку ЧПУ предлагает такие точные возможности резки и манипулирования, легко сказать, что почти любой предмет из дерева, металла, алюминия, сплавов и других различных материалов может быть либо полностью сконструирован, либо улучшен с помощью станка с ЧПУ.Будь то фрезерный станок с ЧПУ, станок плазменной резки с ЧПУ или станок гидроабразивной резки с ЧПУ, существует множество станков с ЧПУ, которые предлагают все типы производственных технологий для любого бюджета и производственных потребностей. Вот почему станки с ЧПУ используются как в частных домах, так и в крупных производственных центрах.

Опубликовано в Советы по ЧПУ .

На что способен станок с ЧПУ начального уровня?

Я люблю говорить, что на станке с ЧПУ мало что нельзя сделать, но у меня есть доступ к довольно хорошему оборудованию. Люди хотят знать, сколько все это стоит и что может сделать тот, кто только начинает. Ответ не сильно отличается. Если вы проявите терпение и сможете обойти ограничения машин начального уровня, вы сможете многого добиться. В качестве вдохновения вот вам альбом проектов, которые привлекли мое внимание на форумах Shapeoko.Shapeoko 3 - это потрясающий станок с ЧПУ начального уровня, на самом деле это третье поколение с очень прекрасным происхождением. Семья начинала жизнь как проект на Kickstarter. Shapeoko 2 построен на основе всего, что было изучено, и с Shapeoko 3 они объединили усилия с командой Carbide 3D для создания одного из самых впечатляющих станков с ЧПУ начального уровня. За 999 долларов у вас может быть свой собственный комплект Shapeoko 3, который, с добавлением фрезера в качестве шпинделя, позволит произвести такую ​​машину:

Shapeoko3

Shapeoko 3: за 999 долларов вы получите этот изящный станок с ЧПУ начального уровня…

Я имел удовольствие лично увидеть одну из первых машин, когда команда посетила Maker Faire несколько месяцев назад, и что меня действительно впечатлило, так это то, насколько она мускулистая.Здесь довольно много жесткости по сравнению с тем, что предоставляют многие другие машины начального уровня, и это важно для вашего успеха с такой машиной.

Но мы здесь не для того, чтобы делать обзор Shapeoko. Мы хотим увидеть, на что способна такая машина. Вот фоторепортаж о проектах, опубликованных разными людьми и выполненных с помощью Shapeoko (даже не всех Shapeoko 3). Есть много действительно интересных проектов, которые показывают, что возможно, когда у вас есть собственный персональный станок с ЧПУ.

Знаки, логотипы и гравюры легко

Знаки и логотипы - это хлеб с маслом для сообщества маршрутизаторов с ЧПУ, и Shapeoko отлично справляется со своей задачей. Вот несколько примеров:

Sign

Начните с панели, на которой уже была проделана некоторая работа с маршрутизатором, и у вас есть красиво оформленный знак…

DaughterSign

Проект «Отец-Дочь»: Папа делал ЧПУ, Дочь красила…

XmasSign

Оживите рождественский декор специальной вывеской…

EngravedPanel

Гравированные панели

- это детская игра, когда у вас под рукой есть фрезерный станок с ЧПУ…

TelePanel

Возможны все виды гитарной работы на заказ.Обратите внимание на эту панель с трюковой гравировкой для проекта Telecaster…

Inlay

С ЧПУ инкрустация становится практичным и красивым декоративным элементом, который можно применить во многих проектах…

Функциональное искусство

Двухмерная работа, подобная показанной выше, - отличное место для начала, но вы ни в коем случае не ограничены этим. Вы можете создавать функциональные предметы, которые тоже являются прекрасным искусством!

Gifts

Картон

и Coffee Pour Over стали бы отличными персонализированными подарками к праздничному сезону!

AluminumCoasters

Подстаканники: думайте о них как о знаках с круглыми границами или в данном случае в форме шестеренок.Настройте их на свой вкус. Чем ты интересуешься? Набор подставок с футбольными командами? Породы собак? Автомобильные марки? Все это возможно с ЧПУ…

Давайте станем амбициозными!

Это все круто, но как далеко мы можем зайти за пределы возможностей с такой машиной, как Shapeoko? Получается довольно далеко. Вы будете удивлены, как я был на некоторых из этих проектов!

MasonJar

Mason Jar искусно вырезан из дерева. Это было сделано путем склеивания блоков, обработки половинок и последующего их склеивания.Так круто!

SkeletonClock

Деревянные часы-скелетоны - это постоянное угощение публики, и их можно полностью выполнить на таких машинах, как Shapeoko…

DandDPuzzleBox

Какой мастер подземелий D&D не хотел бы иметь такую ​​коробку-головоломку, в которой можно было бы носить кости и другие аксессуары? Потайные отделения и запирающий механизм из навесного замка - лишь некоторые из умных деталей, встроенных в этот ящик…

RubberBandM9

Я упоминал, что с ЧПУ можно делать что угодно? Я понятия не имел, пока не начал копаться на форумах Шапоко, насколько изобретательными могут быть люди.
Как насчет этого великолепного пистолета с резиновой лентой на 8 выстрелов в комплекте с подходящим кейсом для презентаций?

Заключение

Если вы еще не знали, что возможно с ЧПУ, эта статья была бы сенсацией. Если вы любите делать вещи, вам нужен станок с ЧПУ, и они на удивление доступны - 999 долларов за комплект Shapeoko, который использовался для создания проектов, показанных здесь. Все меньше и меньше становится проблемой того, насколько хорош ваш станок с ЧПУ, и все больше становится проблемой, есть ли у вас ЧПУ или нет.Один из моих любимых наставников поддержал меня, чтобы я переключился с ручной обработки на ЧПУ. Он все время говорил мне, насколько я буду продуктивнее, сколько еще проектов смогу выполнить, как только переключусь. Он был абсолютно прав.

Когда вы получите свой первый ЧПУ?

П.С. Если у вас есть такие действительно крутые проекты с ЧПУ, пришлите нам несколько фотографий. Мы бы хотели когда-нибудь сделать обзор читательских проектов.

Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на ваш почтовый ящик один раз в неделю бесплатно.Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам по ЧПУ, включая:

.

9 Совершенно легкомысленных вещей, которые можно сделать на своем дорогом станке с ЧПУ

Мы отправили людей на Луну с ним и многое другое, но ЧПУ также может быть такой декадентской роскошью. Независимо от того, что вы делаете с ЧПУ, оно приобретает определенный вид механического совершенства. Природа наполнена органическими кривыми, поэтому, когда мы видим объекты с ЧПУ, они особенно заметны в своем искусственном контрасте.

Вот 9 совершенно несерьезных вещей, которые вы могли бы сделать на своем дорогом станке с ЧПУ просто потому, что вы можете, и потому что они такие классные:

1.Зубчатое искусство

Мы продаем много копий программного обеспечения Art Fenerty's Gearotic Gear Design. Некоторые из них идут на законные занятия по часовому делу (изготовление часов). Но я подозреваю, что очень многие пользователи Gearotic испытывают виноватое удовольствие - им нравится создавать необычные конструкции снаряжения для искусства (и я не имею в виду мистера Фенерти):

GearBox

Потому что вам понадобится хранилище для всех других несерьезных проектов с ЧПУ, которые вы делаете…

GearLightSwitch

Усилитель выключателя света.Незаменим для машинистов и инженеров. Потому что мы можем.

HeartGears

Мне нужно СЕРДЦЕ, эти шестерни…

Шестерни

непросто спроектировать, но отличное программное обеспечение Gearotic от Арта быстро с ними справится.

2. Волчок с ЧПУ

Любые игрушки - это весело, но некоторые из них завораживают. Волчок с ЧПУ может быть изготовлен с достаточной точностью, чтобы он действительно был очень хорошо сбалансирован. Что может быть легкомысленнее или веселее?

BrassTops

Кто знает - при небольшой удаче, небольшом дизайнерском таланте, превосходном мастерстве вы даже можете заработать на Kickstarter такие вещи.

3. Окончательный ЧПУ Yoyo

На ступеньку выше по сложности от волчков - это высокоточные йойо. Они точно сбалансированы, правильно взвешены для максимальной производительности и даже оснащены шарикоподшипниками, поэтому струна остается такой свободной, как никогда раньше. Да, создание идеального индивидуального йойо - это проект, достойный любого машиниста в списке самых несерьезных проектов:

Mk2SuperLightYoYo

Создать йойо, соответствующий вашему любимому дизайну магнитного колеса? Да, пожалуйста!

AddictYoYo

Анодирование и лазерная гравировка для раскрытия всего потенциала шика…

lathe_pic_2YoYo

Без ЧПУ таких йойо просто не бывает!

Хотите еще добра йойо? Посмотрите интервью с Saturn Precision Yoyos, они проделали всю эту сумасшедшую работу в стиле йойо.Есть еще много мастеров с ЧПУ, которые трудятся над идеальным йо-йо, которое дает простым смертным сверхчеловеческий потенциал йо-йо. Мы приветствуем их!

4. Ручные инструменты с невероятным орнаментом

Существует целый поджанр создания ручных инструментов, которые настолько красивы, что вы никогда не осмелитесь ими воспользоваться. Я считаю, что они абсолютно замечательные, хотя я тоже никогда ими не пользовался. Рассмотрим этот маленький отвес:

PlumbBob

На Etsy есть небольшая компания, которая занимается изготовлением этих маленьких украшений, и доступно множество вариантов…

PlumbBob2

Обожаю этого человечка из того же костюма…

5.Татуировка Мона Лиза с помощью лазерного гравера

Хорошо, я взял там небольшую поэтическую лицензию - продукты Apple - это не Мона Лиза, даже если некоторые владельцы настаивают на том, чтобы относиться к ним как к современному искусству. Джонни Айвз и сообщество дизайнеров подойдут к любому украшению, которое вы примените к их минималистским шедеврам, но искусство в глазах смотрящего. Кроме того, некоторые люди действительно копают татуировки, так почему бы не сделать татуировку на своем Mac? Вы знаете, дайте ему некоторое отношение. Немного хабар. Вы знаете, SWAG, как в «Swagger.«Дайте возможность взглянуть в Starbucks на что-нибудь, кроме фруктов на задней панели вашего Apple iDevice. Они это оценят.

macbook-engraving

From In a Flash Laser (мило!)…

BangBangMac

6. Совершайте легкомыслие с огнестрельным оружием

Вы знаете, что хотите. У вас есть любимый шутер, но его нужно немного украсить. ЧПУ - идеальный ответ на вашу проблему. Проверьте это:

GLock

Этот Глок околдовал меня!

MatchingGripsAndKnife

Подходящие ручки и нож очень крутые…

С ЧПУ возможно практически все.Вы ограничены только границами собственного вкуса и дизайнерского чутья.

7. Повторяй за мной: Зомби НЕТ!

Я знаю, я знаю, тебе могут понадобиться эти вещи для чего-то другого, кроме Зомби. Например, был этот потрясающий, очень реалистичный фильм «Красный рассвет», где русские и кубинцы спрыгнули с парашютом…

Гм, но я отвлекся.

Тактические брелки (Привет, Брэд!), Тактические расчески, Тактические зубочистки (возможно, лучше назовите их флешетами, чтобы люди поняли, что они действительно ТАКТИЧЕСКИЕ), Тактические самовыражения.Ради всего святого, в наши дни существует множество «тактических» вещей. Но давайте посмотрим правде в глаза. Чертовски круто. Мужчины тянутся к нему, как мотыльки к огню. И многие из них идеально подходят для одного или двух фривольных проектов с ЧПУ. Например, у вас должна быть действительно крутая открывалка для бутылок, верно? Проверьте бутылочную гранату:

BottleGrenade

Право. Теперь это тактический комплект , товарищи…

Не копируйте бутылочную гранату, сделайте свой собственный тактический танг.Это может быть инструмент EDC (Every Day Carry для непосвященных), который подходит к вашей цепочке для ключей и позволяет разобрать SR-71 Blackbird до последней гайки и болта, потому что он очень мощный. Это может быть самый лучший в мире карабин Ceychain (так в оригинале) Crazy Combo Carry (эм, кончились C) Thing:

Ti2Carabiner

Спасибо, Майк и Питер, у вас действительно классные карабины!

Между прочим, я должен упомянуть прямо здесь и сейчас, что что бы вы ни делали, , если вы делаете его из титана, он автоматически тактичен, независимо от того, что это такое! Как это круто?

8.Немного менее легкомысленный: экстравагантные ножи и фонарики

Мы балансируем на слишком легкомысленном конце спектра? Вам нужно немного больше практической пользы от тяжелой работы над одним из этих проектов? Не знаете, что бы вы сделали с Tactical Yoyo? Хорошо, давайте на мгновение отступим от пропасти и рассмотрим две заслуженные категории работ с ЧПУ, которые гораздо менее легкомысленны. По большей части они легкомысленны, поскольку для создания полезного объекта, который прорезает или подчеркивает линию, не требуется много труда и затрат.Но такой объем работы и расходов - ВЕСЕЛО, так кого это волнует?

Существуют целые субкультуры, специализирующиеся на изготовлении нестандартных ножей и нестандартных фонариков. Я не могу отдать должное парой картинок, поэтому я просто выброшу пару картинок и настоятельно рекомендую, если они вам хоть немного нравятся, вы чертовски погуглите эти области. Вы не представляете, сколько легкомысленного удовольствия можно потратить на такие вещи, истекая слюной. Я только начинаю осознавать потенциальную потерю производительности здесь.Так что копайтесь и не стесняйтесь этого.

Между тем, позвольте предложить несколько картинок, чтобы сок растекся:

GrimsmoKnife

Скандинав из Гримсмо. Внимание к каждой детали и канал на YouTube, где он показывает вам, как он их делает. Что может быть лучше?

Как насчет этого великолепного фонарика? Это из всего сообщения в блоге CNCCookbook о фонариках с ЧПУ…

9. Мужские украшения

Где-то какой-то шутник неудержимо хихикает при мысли о мужских украшениях.Может там что-нибудь более легкомысленное? Что ж, может, но не намного. Тем не менее, это благодатная почва для интересных проектов с ЧПУ, поэтому мы должны ее охватить.

Давным-давно хорошо одетый мужчина носил наручные часы в качестве основного украшения. Я не хочу сказать, что те времена прошли, но многие из нас, которые раньше были фанатиками часов, в наши дни в основном определяют время по телефону. Это означает, что отделу мужских украшений пришлось немного поумнеть. Например, есть странный жанр почти тактических (опять же это слово) зажимов для денег:

BilletusWallet

Зажим для денег из углеродного волокна и обработанного алюминия…

Кольца всех видов вполне возможны.Как пожизненный редуктор, я искал эти протекторные кольца для мужчин:

TireTreadRing

Этот рисунок протектора похож на внедорожный…

Конечно же, интересных чар для собачьих жетонов, которые можно было бы обработать с помощью ЧПУ, бесконечное множество:

LegoCharm

И если бы я когда-нибудь носил костюмы, я бы хотел напечатать на 3D-принтере что-то вроде этого:

MINOLTA DIGITAL CAMERA

Заключение

Вы мало что сможете сделать, если у вас есть доступ к ЧПУ и 3D-печати.Дело здесь в том, чтобы выделить некоторые вещи, которые просто забавны. В зависимости от взгляда смотрящего, они могут быть несерьезными или незаменимыми. Идей предостаточно. Все эти фотографии взяты с нашей доски CNCCookbook Pinterest, где я собрал тысячи фотографий таких вещей, таким образом легкомысленно преследуя несерьезное.

Над какими забавными проектами с ЧПУ вы работали? Что-нибудь тактическое в работе? Поделись, пожалуйста!

Присоединяйтесь к 100 000+ ЧПУ! Получайте наши последние сообщения в блоге, которые доставляются прямо на ваш почтовый ящик один раз в неделю бесплатно.Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам по ЧПУ, включая:

.

Рабочие режимы ЧПУ - Helman CNC

от Helman Jr.

Каждый станок с ЧПУ имеет несколько режимов, или я называю это стандартными рабочими режимами, такими как автоматический режим, режим одиночного блока, MDI (ручной ввод данных) и режим Jog и т. Д. будет больше режимов, но в основном это будут режимы, специфичные для станков с ЧПУ или управления ЧПУ.

CNC Operating Modes Jog Mode MDI Mode Auto Mode Single Block Mode

Рабочие режимы ЧПУ Jog Mode MDI Mode Авто режим Single Block Mode

Давайте узнаем, что это за режимы ЧПУ и что они делают.

Толчковый режим станка с ЧПУ

Толчковый режим станка с ЧПУ - один из наиболее часто используемых режимов ЧПУ.Толчковый режим в основном используется для перемещения каретки станка с ЧПУ (или каретки станка с ЧПУ), например, перемещения оси станка с ЧПУ, например ось x ось z. Это перемещение оси может осуществляться с помощью специальных клавиш оси или с помощью маховика станка с ЧПУ .

Станок с ЧПУ, режим MDI или режим MDA

Станок с ЧПУ MDI, режим (ручной ввод данных) или MDA (ручной автоматический режим данных) можно назвать полуавтоматическим режимом. Режим cnc MDI или MDA в основном используется для индексирования инструментов или для выполнения одного блока кода cnc (на некоторых моделях cnc, таких как sinumerik 840D, вы можете выполнять многоблочную программу cnc в режиме MDA).M-коды cnc могут выполняться в режиме MDI или MDA. Вы даже можете вращать шпиндель станка с ЧПУ до определенного числа оборотов в минуту в режиме MDI или MDA.

Одноблочный режим станка с ЧПУ

Программа ЧПУ состоит из программных блоков ЧПУ . Программные блоки ЧПУ пронумерованы, например, N10, N20, N30 и так далее. В режиме одиночного блока станка с ЧПУ, когда вы нажимаете кнопку запуска цикла на панели управления станка с ЧПУ будет выполнен только один блок программы с ЧПУ, и каретка станка или каретка станка остановятся, или вы можете сказать, что подача режущего инструмента станка с ЧПУ будет приостановлена, но помните, что это не означает, что станок с ЧПУ полностью останавливается, будет остановлено только движение оси станка с ЧПУ, и все другие функции, такие как охлаждение , будут продолжать работать, а шпиндель продолжит вращаться.Короче говоря, режим одиночного блока станка с ЧПУ не влияет на вращение шпинделя станка, но он будет удерживать подачу инструмента только после выполнения программного блока с ЧПУ. И если вы снова нажмете кнопку запуска цикла, будет выполнен следующий программный блок программы ЧПУ, и машина снова будет в режиме ожидания после завершения этого блока.

Станок с ЧПУ в автоматическом режиме или в автоматическом режиме

Вы редко встретите производственный цех станок с ЧПУ из автоматический режим станка с ЧПУ .Наиболее часто используемый режим на станке с ЧПУ (на некоторых элементах управления, таких как Sinumerik 840D, на панели управления станка есть кнопка настройки, которая при выключении станка будет только в автоматическом режиме, и вы не сможете изменять режимы). В автоматическом режиме станка с ЧПУ, когда вы нажимаете кнопку запуска цикла на панели управления станка , будет выполнена вся программа с ЧПУ. Для запуска станка с ЧПУ в автоматическом режиме на некоторых станках с ЧПУ есть некоторые условия, например, дверца защитного ограждения станка с ЧПУ должна быть закрыта.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
