Что нужно для паяния

  В статьях для начинающих разбирали уже и как обозначаются радиодетали, и как определить выводы микросхем. Но а теперь коснемся вопроса, что нужно для паяния, так как он всегда актуальный.

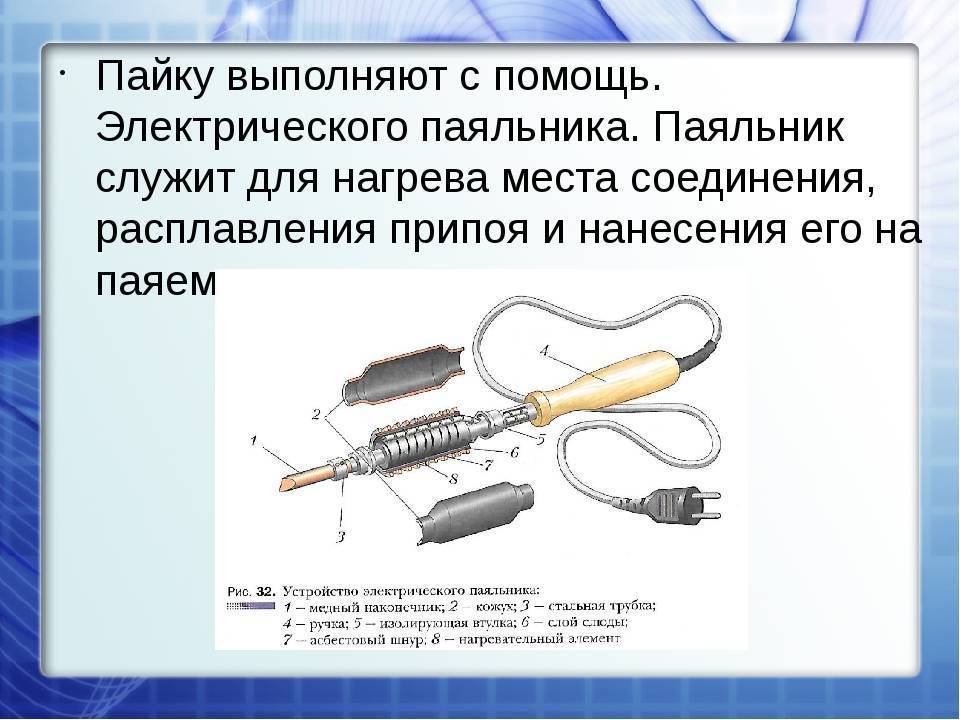

Паяльник

   Первое что нам понадобиться, это конечно же паяльник.Оптимальный вариант и по цене и по мощности, это паяльник мощностью 60 Вт.

Канифоль

    Канифоль, в идеале  —  проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль.

   Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

   Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

   Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

   Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

   После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к  небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

   Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника.

   Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

    Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

    Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их  контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

    Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

    Провод лудить проще, т.к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к  налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

    Если нет, то придется,  возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Как припаять провод?

   Есть у нас залуженная подопытная латунная жестянка и залуженный проводок,  которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

   К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

   Всё, поздравляю!  У Вас получилось.

Пинцет

Во время пайки не стоит забывать что все элементы подвергаются высокой температуре.

Что бы избежать ожогов,и достичь наибольшего комфорта, мы пользуемся пинцетом.

• Комментарии

Social Comments

Как правильно паять и что нужно для профессиональной пайки –

   Процесс ремонта электроники без сомнений требует множества различных навыков и глубокого понимания теоретических основ функционирования приборов. Но единственным звеном, объединяющим ремонтные работы практически любой техники, является процесс пайки. Данная технология скрепления металлов известна человечеству с давних времен. Следы пайки находят в местах обитания древних римлян, в древнеегипетских и даже вавилонских гробницах. И хотя с тех пор много чего изменилось: от используемых инструментов и припоев до самой техники выполнения манипуляции – принципиальная суть скрепления металлов путем их спаивания осталась неизменной. В данной статье мы поэтапно разберем основы этого процесса, рассмотрим основные необходимые инструменты и расходные материалы, а также ознакомимся с конкретными примерами пайки плат, проводов и мелких аксессуаров.

Необходимое оборудование и расходные материалы для качественной пайки

   В первую очередь, перед тем как приступить к заветному процессу, необходимо убедиться в наличии всего необходимого. Требуемый минимум для новичка, чтобы начать паять, выглядит следующим образом:

• паяльник или паяльная станция;
• флюс;
• припой;
• лента для снятия припоя.

   Разберем же все по порядку!

Паяльники

   На сегодняшний день выбор паяльников на рынке столь велик, что даже опытному мастеру порой с трудом удается разобраться в широком ассортименте предлагаемых товаров. Основную информацию о качестве и долговечности конкретного паяльника вы сможете без труда отыскать в интернете, но при этом стоит помнить, что основная характеристика паяльника – это его мощность. Этот показатель напрямую определяет не только потребляемую устройством энергию, но и сферу его применения. В целом, по этому критерию паяльники делятся на три группы:

• невысокой мощности (30-50 Вт) – отлично подходят для пайки радиодеталей, плат и других мелких деталей;
• средней мощности (60-70 Вт) – это универсальные приборы, которые в умелых руках можно использовать практически для любых целей;
• высокомощные (80-100 и больше Вт) – это серьезные устройства, предназначенные для массивных деталей и толстых проводов.

   Помните, что вне зависимости от мощности паяльника вы можете выбрать прибор с регулировкой температуры, что позволит вам самостоятельно выбирать область применения устройства: от работы с бессвинцовыми припоями до пайки проводов или микросхем.

Паяльная станция

   Сравнительно с обычным паяльником, это устройство намного удобнее и зачастую эффективнее в использовании ввиду своей сложности и многокомпонентности строения. Паяльные станции в среднем имеют мощность 30-80 Вт, а также оснащены терморегуляторами, различными держателями, вакуумными приборами вроде оловоотсоса, термофеном и т.д. В умелых руках даже простенькая паяльная станция способна творить чудеса ремонтных работ. Но если же вы планирует осуществлять несложные манипуляции или не уверены в регулярности использования этого прибора, то возможно лучше будет обойтись простым паяльником.

Припой

   Все припои можно разделить на две больших группы:

• свинцовые;
• бессвинцовые.

   Сегодня почти вся техника и электроника функционирует на бессвинцовых припоях, ведь, как известно, свинец, являясь тяжелым металлом, токсичным для человеческого организма, может приводить к серьезным заболеваниям. К тому же доподлинно известно, что теоретически бессвинцовые припои способны обеспечить более прочное соединение, хоть это почти не заметно на практике. В этом месте возникает справедливый вопрос – зачем же тогда вообще нужны припои с примесью свинца? Все просто: свинцовые припои имеют более низкую температуру плавления, что делает их более простыми в использовании. Другими словами, новичку будет довольно сложно работать с припоем без содержания свинца. К тому же, бессвинцовые припои приобрели повсеместную распространенность не так давно, поэтому большинство мастеров по всему миру предпочитают использовать классические свинцовые припои и сплавы, проверенные временем. Температура плавления большинства популярных оловянно-свинцовых припоев колеблется в диапазоне от 180 до 190 °C, что делает их очень удобными для работы даже со “слабым” паяльником.
   Стоит отдельно сказать несколько слов о популярном, даже не побоюсь этого слова, легендарном сплаве Розе. Это легкоплавкий припой, с которыми работают при температурах 90-100 °C. Основная сфера его использования – радиоэлектроника. Его применяют для пайки самых мелких компонентов плат, которые крайне чувствительны к перегреву. Кроме того, этот сплав отлично подходит для лужения контактов.

Флюсы

   Одним из основных правил успешной пайки является использование флюса. Как правило, он уже входит в состав многих классических припоев. И тем не менее, флюс рекомендуют использовать отдельно для удаления оксидной пленки со спаиваемых поверхностей. Благодаря этому можно достичь равномерного распределения припоя по всей площади и облегчить процесс лужения.
   По характеристикам флюсы разделяют на:

• Нейтральные флюсы – не требуют смывания после использования, продаются в виде пасты или жидкости;
• среднеактивные флюсы – также в большинстве своем не требуют смывания, так как проявляют свои активные свойства лишь на пике температур, постепенно утрачивая их при охлаждении до комнатной температуры, а также обладают стойким антикоррозийным эффектом;
• активные – флюсы, используемые для пайки металлов, которые с трудом поддаются лужению (алюминий, нержавейка и пр. ) Стоит использовать эти вещества с предельной осторожностью, ведь обладая высокими реакционными способностями, они способны нанести вред как человеку, так и окружающим предметам быта. И помните, что работать с такими веществами необходимо лишь в помещениях с хорошей вентиляцией и циркуляцией воздуха, ведь они имеют не только резкий запах, но также являются токсичными.

   Отдельно стоит упомянуть про канифоль. Пожалуй, это самый популярный и распространенный флюс. Являясь отличным диэлектриком, канифоль не требует смывания. К тому же, на основе этого вещества изготавливаются почти все популярные флюсы. Это можете сделать и вы. Достаточно измельчить канифоль до состояния порошка и залить этиловым спиртом в количественном соотношении 2:3. Приготовив такой раствор, вы сможете использовать его вместо дорогих флюсов, нанося на место пайки и получать отличный результат.
   Смывать же флюсы при необходимости можно как обычным спиртом, так и специальными “смывками” или очистителями для плат. Для этого необходимо смочить старую зубную щетку одним из вышеупомянутых растворов и плавными движениями пройтись по очищаемой поверхности. Главное не переусердствовать с механическим давлением, потому что в таком случае придется запаивать детали заново. В отдельных случаях для смывания флюса можно использовать некоторые растворители или ацетон.

Лента для снятия припоя

   Это изделие отлично подойдет для новичков, которые еще не научились рассчитывать необходимое количество припоя. С помощью такой оплетки можно с легкостью убрать его остатки. Это медная лента, состоящая из множества сплетенных, пропитанных флюсом проводков.
   Для использования необходимо приложить изделие к зоне пайки и нагреть жалом паяльника так, чтобы припой под оплеткой расплавился. Далее лента как губка впитает весь лишний припой, оставив на спаиваемых поверхностях лишь необходимое его количество. Согласитесь, это очень удобно!

Дополнительные приспособления для процесса пайки

   Для комфортной и успешной пайки вам обязательно понадобятся:

• подставка для паяльника;
• “третья рука”;
• очиститель жала;
• прочие инструменты.

Подставка

   Не нужно недооценивать роль этого приспособления. В целях соблюдения правил техники безопасности и для комфортности процесса, паяльник должен иметь четкое место на столе и быть надежно фиксирован, когда он не находится у вас в руках. Это поможет сохранить в целостности не только стол, но и убережет вас от неприятных ожогов.

“Третья рука”

   Такое название этого вспомогательного инструмента вполне оправдано, ведь он и вправду выполняет именно эту функцию. В разных комплектациях “третья рука” может состоять как из обычного штатива с зажимами для фиксации спаиваемых поверхностей, так и из дополнительных приблуд вроде увеличительного стекла и пр.

Очиститель жала

    Нужно понимать, что во время пайки наконечник паяльника непрерывно окисляется и на нем образуется тонкая пленка, препятствующая теплопередаче и адгезии припоя. Бороться с этим явлением достаточно просто – нужно периодически использовать очиститель для жала, который удаляет упомянутый налет механическим путем. Для этих целей часто используются целлюлозные губки или специальная стружка. Необходимо просто погрузить паяльник внутрь и очистить жало от налета возвратно-поступательными и вращательными движениями. Это также может помочь удалить лишний припой.
   Отдельно стоит сказать про никелевые жала паяльников. Одна из их отличительных особенностей – невозможность очистки механическим путем. Поэтому для удаления нагара и оксидной пленки используются так называемые “активаторы паяльного жала”. Это специальная смесь, которая на химическом уровне растворяет ненужные вещества, оставляя жало паяльника чистым и готовым к работе.

Прочий инструмент

   Разумеется, что в процессе пайки не обойтись без минимального набора ручных вспомогательных инструментов. К ним относятся:

• кусачки;
• пинцеты;
• зажимы, держатели, щетки и пр.

   Из пинцетов вам понадобятся прямые инструменты, а также изделия с изогнутым концом. С их помощью удобно работать с мелкими деталями, производить демонтаж компонентов плат и паять тонкие провода. Кроме того, обратите внимание на наличие в ассортименте специальных антистатических пинцетов, которые помогут обращаться с деталями, чувствительными к статическому электричеству.
   Кусачки помогут разобраться с неровными концами и сечением проводов, а также имеют широкое применение в быту. Наличие этого инструмента обязательно, если вы планируете много работать с проводами.

Как залудить жало паяльника?

   Итак, если вы уже имеете в наличии весь необходимый арсенал инструментов и ни разу не использовали ваш паяльник, то начать однозначно необходимо с процесса лужения жала. При этом, если вы используете медные паяльники без никелевого покрытия, то вы также можете придать жалу необходимую вам форму, воспользовавшись абразивными материалами. Зачастую мастера предпочитают конусообразную форму жала, а также односторонний или двусторонний срез. Жало же с никелевым покрытием не предназначено для изменения формы, поскольку это чревато потерей никелевого напыления, что фактически приведет паяльник к негодность.
   Непосредственный же процесс залуживания жал не отличается как для медного, так и для никелевого наконечника. Необходимо хорошо разогреть инструмент, после чего погрузить его в канифоль и обильно покрыть припоем. При этом олово покроет кончик, равномерно распределившись по всей поверхности жала. Это поможет адгезии припоя при каждом последующем процессе пайки, а также убережет наконечник от лишнего окисления. Не забывайте очищать жало после каждой завершенной пайки, удаляя остатки припоя. Это поможет сохранить паяльник в функциональном состоянии дольше, а также сделает процесс пайки более комфортным.

Как правильно паять?

   После того, как весь набор необходимых инструментов готов и жало залужено, можно переходить к непосредственному процессу пайки. Для этого в первую очередь необходимо подготовить спаиваемые детали. Необходимо удалить с их поверхности загрязнение, налеты, коррозии и прочие нежелательные слои, вроде жирового слоя, которые будут препятствовать адгезии спаиваемых элементов. Это можно сделать механически, а также использовав специальные растворители, технический спирт и антикоррозионные жидкости. После этого наконец можно переходить непосредственно к процессу пайки!
   В первую очередь необходимо позаботиться о надежной фиксации спаиваемых деталей. Далее необходимо покрыть их поверхность флюсом. Обратите внимание, что его нужно совсем немного, ведь тут главное не переборщить. После этого можно переходить к нанесению припоя. В этом деле есть два принципиально разных подхода:

• нанесение припоя на жало паяльника;
• нанесение припоя на спаиваемые поверхности деталей.

   Оба этих метода имеют как свои достоинства, так и недостатки. В конечном итоге каждый мастер с опытом сам вырабатывает для себя более предпочтительную технику или же пользуется обеими сразу в зависимости от конкретной ситуации.
   Обратите внимание, что для качественной пайки необходимо подбирать правильную температуру жала, которая обеспечит необходимую консистенцию припоя. Одним из признаков неправильно подобранной температуры является то, что в процессе остывания припой становится матовым, зернистым или недостаточно текучим при нагреве. Запомните, что холодная пайка ведет к образованию некачественных и нестойких швов. Пайка же слишком сильно нагретым жалом также ведет к ряду неприятных последствий вроде чрезмерного окисления припоя, плохой его адгезии и пр. Именно поэтому так важно грамотно подобрать рабочую температуру для конкретного припоя. Это позволит как упростить сам процесс скрепления деталей, так и гарантирует долговечность и прочность такого шва.
   Кроме этого, в процессе пайки необходимо обращать внимание на количество припоя и на время контакта раскаленного жала с деталью. Количество припоя выбирается мастером на глаз, но его не должно быть слишком много, чтобы он не растекался по всей поверхности платы и не создавал наличие ненужных контактов между элементами. Слишком малое же количество олова попросту не заполнит все микрощели между спаиваемыми поверхностями, что повлечет к образованию менее стойкого и долговечного шва. Кроме того, не стоит долго держать раскаленный инструмент в зоне пайки. Обычно достаточно нескольких секунд или даже меньше. В противном случае, это грозит перегревом и нарушением функциональности спаиваемых элементов, вплоть до полного их разрушения. Отдельно обратите внимание, что в радиотехнике существует ряд так называемых “термочувствительных” элементов, для работы с которыми скорее всего понадобится отдельный паяльник и припои с низкими температурами плавления.

Как правильно паять провода?

   Пожалуй, провода являются самой распространенной из спаиваемых деталей. Чтобы выполнить этот процесс качественно и обеспечить надежное скрепление и проведение сигнала, необходимо:

• удалить изоляционный слой с проводов, воспользовавшись кусачками или простым ножом;
• очистить концы проводов от грязи, жира и налетов, используя описанные выше методы;
• предварительно соединить провода между собой, скрутив их последовательно или параллельно;
• покрыть поверхность провода, которая будет паяться, тонким слоем флюса;
• нанести припой и убедиться, что он равномерно распределился по спаиваемой поверхности, заполнив все пространства и щели;
• после остывания припоя покрыть место скрепления изолентой или термоусадкой.

   Выполнив все эти пункты последовательно, вы непременно добьетесь прочного и стойкого соединения, которое будет отлично выполнять свои функции. И помните, что если вы хотите припаять провода к элементам платы, то для этого необходимо предварительно залудить концы проводов.

Пайка радиокомпонентов

   После пайки проводов, это является, пожалуй, наиболее распространенной сферой пайки. Рассмотрим же техники, используемые для пайки разных типов радиокомпонентов на плату.

Резисторы, конденсаторы и диоды с выводами

   В целом процесс работы с вышеперечисленными деталями довольно прост, но требует определенной синергии в работе паяльником и вспомогательным инструментом, находящимся в противоположной руке, а также немного опыта и сноровки. Обычно эти элементы имеют два вывода, проще говоря – две ножки, впаянные в плату. Чтобы выпаять такую деталь из платы, необходимо лишь поочередно подогревать припой на каждой ножке, одновременно вытягивая резистор с противоположной стороны платы. После извлечения компонента нужно удалить оставшийся припой из отверстий на плате. Это можно сделать как при помощи паяльника, так и механически обычной зубочисткой.
   Пайка же нового компонента платы еще более простое задание. Для этого нужно:

• нанести немного флюса на отверстие в плате;
• вставить ножки детали в отверстия и надежно зафиксировать их пальцами;
• нанести немного расплавленного припоя так, чтобы он заполнил место в отверстиях и вытек небольшим бугорком на тыльной стороне платы;
• обрезаем контакты детали, если они оказались слишком длинными и мешают всей конструкции в целом;
• удаляем остатки флюса.

   Вот и все, на этом пайка простых элементов может считаться оконченной.

Где приобрести все необходимое для пайки в Украине?

   Ну конечно же в интернет-магазине “GSM-Комплект”. Наш ассортимент доступных товаров позволит вам выбрать и приобрести все необходимые инструменты и расходные материалы, перечисленные в данной статье, а быстрая доставка по Украине не заставит вас долго ждать. Помните, что при условии оформления заявки до 16:00 текущего дня, мы обязуемся отправить вам необходимые товары уже сегодня.
   Демократичные рыночные цены, высокое качество товара и множество отличных отзывов о нашей продукции непременно станут отличным подспорьем для построения долгих и продуктивных деловых взаимоотношений, а четкие условия гарантии позволят вам вернуть неподошедший прибор, получив денежные средства обратно. Подробнее об условиях гарантии читайте в соответствующем разделе нашего сайта. Поэтому, если вы стремитесь создать собственную домашнюю мастерскую по ремонту мобильных телефонов, но не знаете, где приобрести все необходимое – вы уже оказались в нужном месте! Просто выбирайте подошедшие товары из списка, оформляйте заказ и ожидайте прибытия посылки уже на следующий день!

5 основных инструментов для пайки

Пайка широко используется в электронной промышленности. Это процесс соединения, используемый для сплавления различных типов металлов вместе путем плавления припоя. Припой представляет собой металлический сплав, обычно состоящий из олова и свинца, который плавится с помощью горячего железа. Горячий утюг нагревается до температуры выше 600 градусов по Фаренгейту, которая в конечном итоге охлаждается и создает прочную электрическую связь. При пайке крайне важно иметь необходимые инструменты, необходимые для создания успешного продукта. Давайте рассмотрим 5 из этих основных инструментов.

Припой
Припой необходим для любого проекта пайки, потому что это наполнитель, который плавится и соединяет два материала вместе. Имейте в виду, что припой должен иметь более низкую температуру плавления, чем соединяемые материалы. Это позволит припою расплавиться первым и соединить материалы вместе. Припои могут быть со свинцом или без него, и в зависимости от того, какие материалы вы будете паять, лучше всего подойдет припой с более низкой температурой плавления.

Паяльник
Существует множество типов паяльников. Для большинства проектов важно использовать паяльник карандашного типа, потому что он позволяет припаивать небольшие соединения и компоненты без необходимости использовать дорогой, громоздкий инструмент или станцию. При использовании паяльника карандашного типа рекомендуется мощность 25 Вт и более. Использование утюга с недостаточной мощностью, менее 25 Вт, в конечном итоге обойдется вам дороже из-за испорченных продуктов и поврежденных компонентов. Утюги с недостаточной мощностью также требуют больше времени для нагрева соединения, что может привести к перегреву припаиваемого компонента и вызвать его повреждение. Паяльный карандаш используется для пайки мелких металлических элементов и электрических компонентов. Более тонкое острие помогает при детальных и микроскопических работах. Наконечники для пайки также могут помочь в точной и детальной работе, поскольку они бывают разных форм и размеров, подходящих для многих типов пайки.

Фитиль для пайки
Никто не идеален, и ошибки случаются. Вот тут-то и пригодится паяльный фитиль. Паяльный фитиль служит инструментом для демонтажа припоя. Он состоит из переплетения медных проводов. Эти провода при нагревании позволяют вам вносить изменения в соединения, которые вы уже спаяли. При нагревании кончика паяльного фитиля фитиль расплавляет припой и поглощает его. Как только часть паяльного фитиля будет покрыта припоем, ее нужно будет удалить и повторить, пока весь припой не исчезнет.

Увеличительное стекло
Пайка требует высокой точности, которая невозможна невооруженным глазом. Очень важно иметь под рукой увеличительное стекло, микроскоп или какое-либо увеличительное устройство, чтобы четко видеть детали вашего электронного компонента. Вот несколько различных увеличительных стекол, которые полезны для пайки.

Руки-помощники при пайке
Лупа-руки-помощники имеют похожие на руки костыли, которые могут удерживать провода во время пайки. У некоторых может быть две руки, а у некоторых четыре, в зависимости от модели и ваших предпочтений. Вы также можете использовать руки, чтобы поместить паяльник, над которым вы работаете.

Очки с увеличительным стеклом
Вы также можете эффективно носить очки с увеличительным стеклом во время пайки. Некоторые модели даже оснащены встроенным светодиодом. В то время как некоторые предлагают 5 или 6 светодиодов, есть и те, которые предлагают 30 или 40 светодиодов для отличного освещения наряду с большим увеличением.

Кусачки для проволоки
При пайке вам придется работать с многочисленными проводами, которые необходимо обрезать после завершения, особенно при пайке электрических проводов. Кусачки — очень удобные инструменты, которые можно использовать для обрезки выводов компонента или для зачистки конца провода, который вы использовали.

При любой пайке важно использовать свои ресурсы. Существует множество различных стандартов и руководств, учебных комплектов и пособий, а также сертификатов, которые помогут вам в процессе пайки. EPTAC проводит многочисленные сертификационные курсы по пайке, в том числе «Усовершенствованная ручная пайка Micro SMT», «Сертификация ручной пайки» и обучение инструкторов, специалистов и стандартных экспертов J-STD-001. Все это преподается экспертами, которые знают отрасль вдоль и поперек. Продвиньте свое образование в области пайки на одном из обучающих курсов EPTAC сегодня.

О компании EPTAC
EPTAC является признанным во всем мире лидером в области обучения пайков и сертификации IPC, предоставляя профессионалам навыки для продвижения по карьерной лестнице, а компаниям – таланты для достижения успеха. Более 30 лет EPTAC помогает корпорациям повышать стандарты качества, повышать производительность и максимизировать прибыль. Имея девятнадцать (19) офисов в Северной Америке, EPTAC продолжает расширять свои предложения и исключительный преподавательский состав, чтобы обеспечить легкий доступ к знаниям и программам, основанным на навыках, когда и где это требуется отрасли. Получите доступ к нашим запланированным программам через наш веб-сайт или запланируйте собственное корпоративное обучение на месте. Для получения дополнительной информации позвоните по телефону 800.643.7822 или свяжитесь с нами.

Лучшие инструменты, оборудование и аксессуары для пайки

Пайка — очень сложный процесс, используемый для соединения двух материалов без их сплавления. В отличие от сварки, он не плавит металлы. Вместо этого он плавит припой (присадочный материал) и соединяет два металла.

Когда мы говорим о пайке, мы обычно имеем в виду в контексте электроники, где мы припаиваем электронные компоненты к печатной плате. Поскольку все компоненты крошечные, для эффективной пайки необходимо вооружиться нужным набором инструментов, приспособлений.

Помимо электроники, мы также используем пайку в различных отраслях промышленности, таких как сантехника, ремонт автомобилей и изготовление ювелирных изделий. Вы не можете использовать один и тот же набор инструментов для всех приложений пайки.

В зависимости от материалов, их химического состава и размеров необходимо подобрать нужный набор инструментов. Выбор также зависит от ваших навыков пайки.

В приведенной ниже статье содержится полный список всех лучших инструментов, оборудования и принадлежностей, необходимых для паяльных работ.

Лучшее паяльное оборудование

Ниже приведен полный список различного паяльного оборудования, доступного для ваших нужд

1. Паяльная станция

поставляется со всем необходимым инструменты для пайки. Обычные инструменты включают паяльник, термофены и инструменты для удаления припоя. Паяльная станция обычно используется для пайки чувствительных электронных компонентов, так как вы можете установить точную температуру паяльного жала.

Вы должны включить паяльную станцию ​​в розетку и установить самую низкую температуру. Шаг за шагом вы должны увеличивать температуру, пока припой не расплавится.

2. Паяльник

Паяльник представляет собой основное паяльное оборудование, имеющее форму ручки. Это используется новичками для самостоятельной пайки, таких как пайка печатных плат и других электронных компонентов. Сначала нагрейте кончик утюга, включив устройство. После нагрева поместите его на припой и расплавьте.

Подробнее…

3. Паяльник

Паяльники имеют форму пистолета и работают от электричества. Паяльник использует припой на основе олова для пайки медных проводов или выполнения других электрических соединений. Вы должны подключить его к розетке и нажать на курок, чтобы нагреть припой.

Обычно мы используем эти паяльные пистолеты, когда работаем с более толстыми проводами. Поскольку эти инструменты не являются точными, мы не рекомендуем их для ежедневной пайки электронных компонентов.

4. Демонтажная станция

Демонтажная станция использует горячий воздух или вакуум для расплавления и удаления излишков припоя после процесса пайки. Демонтажная станция использует шланг для направления воздуха от воздушного насоса. Шланг имеет насадку и нагревательный элемент на конце. Нагревательный элемент нагревает воздух, который расплавляет припой. После расплавления припой можно легко удалить.

5. Паяльный карандаш

Подобно паяльнику, паяльный карандаш используется для пайки небольших металлических элементов и электрических компонентов. Вы нагреваете припой с помощью нагревательного элемента, расположенного на конце паяльного карандаша. Паяльный карандаш имеет более тонкое острие, что помогает в детальных и микроскопических паяльных работах.

6. Паяльник на бутане

Паяльник на бутане представляет собой модифицированную версию обычного паяльника, работающего на бутане. Он быстро нагревается и может расплавить припой менее чем за 40 секунд. Кроме того, он также беспроводной и имеет широкий диапазон температур. Таким образом, вы можете использовать его для самых разных целей пайки и для пайки различных материалов.

Лучшие инструменты для пайки

Помимо оборудования, вам также потребуются определенные инструменты для выполнения пайки. Эти инструменты отвечают за подготовку материалов перед пайкой и очистку поверхности после процесса.

Вот полный список инструментов, используемых в процессе пайки.

1. Припой

Припой — это наполнитель, который плавится и соединяет два материала. Эмпирическое правило заключается в том, что он должен иметь более низкую температуру плавления, чем соединяемые материалы. Только тогда припой расплавится первым и скрепит материалы. Припои бывают со свинцом и без него. В зависимости от материалов, которые вы паяете, вы должны выбрать припой с более низкой температурой плавления.

2. Флюс для припоя

Флюс для припоя представляет собой химическое вещество, которое используется для очистки поверхности соединяемых металлов. Можно паять без применения флюса. Но суставы могут быть не прочными и их легко сломать. Флюс удаляет оксиды, образовавшиеся на металлических поверхностях, и предотвращает дальнейшее окисление. Это укрепит места пайки.

Флюс можно наносить руками или кистью. Но для массовых паяльных работ существуют различные методы нанесения флюса.

3. Ручка с флюсом для пайки

Ручка с флюсом для пайки используется для нанесения флюса на металлическую поверхность перед процессом пайки. Основным преимуществом использования флюсовой ручки является то, что вы можете наносить флюс только на участки, где собираетесь паять. Это особенно полезно при пайке печатных плат. Использовать флюсовую ручку довольно просто.

Во-первых, вы должны нажать на кончик пера, чтобы насытить его поток. Затем прижмите наконечник к местам, где вы будете припаивать электронные компоненты, чтобы нанести припой.

4. Соединители проводов под пайку

Соединитель проводов под пайку имеет форму небольшой трубки и используется для соединения проводов. Разъем имеет припой на обоих концах. Когда вы нагреваете разъем с помощью зажигалки или небольшой тепловой пушки, припой плавится и течет через разъединенные провода. Когда припой затвердевает, он создает соединение между проводами.

5. Жала для припоя

Жало паяльника, которое нагревает и плавит припой, называется жалом для припоя. Как правило, он изготовлен из медного сердечника, так как медь является хорошим проводником тепла. Он покрыт железом или никелем. Наконечники припоя бывают разных форм, каждая форма больше подходит для определенного типа пайки.

6. Фитиль для пайки

Фитиль для пайки представляет собой инструмент для демонтажа припоя, который состоит из переплетенных медных проводов. Когда вы поместите наконечник фитиля для пайки и нагреете его, фитиль расплавит припой и впитает его. Как только часть паяльного фитиля будет покрыта припоем, вам придется удалить эту часть. Повторяйте процесс, пока не удалите весь припой.

7. Паяльная паста

Паяльная паста используется при сборке печатных плат для пайки электронных компонентов. Он сделан из мельчайших шариков припоя, скрепленных флюсом. Для нанесения паяльной пасты необходимо использовать трафарет или другие приемы. Паяльная паста наносится только на те участки, где требуется пайка.

8. Присоска для припоя

Также известная как демонтажный насос, она используется для удаления припоя с печатных плат. Некоторые демонтажные насосы поставляются с паяльником. Если нет, вы должны получить утюг отдельно и нагреть припой, прежде чем использовать этот насос для всасывания припоя.

На одном конце насоса имеется груша. Вы должны сжать насос и поместить другой конец на припой. Теперь, когда вы отпустите лампочку, она будет сосать припой. Некоторые модели также поставляются с поршнем вместо груши. Нажатие и отпускание поршня всасывает припой.

Лучшие принадлежности для пайки

Помимо инструментов для пайки, важную роль в обеспечении эффективной и безопасной пайки играют аксессуары.

Ниже приведен полный список принадлежностей, которые вам понадобятся при пайке,

1. Подогреватели для пайки

При использовании термофенов для пайки вы столкнетесь с проблемой перегрева материалов. Перегрев повредит материалы. Кроме того, резкое повышение температуры приведет к тепловому удару. Чтобы этого избежать, необходимо использовать предпусковой подогреватель. Основная цель подогревателя — постепенно повышать температуру материалов.

2. Руки-помощники при пайке

Руки-помощники при пайке имеют похожие на руки муфты, которые могут удерживать провода во время пайки. Это позволяет создавать прецизионные соединения. Количество стрелок отличается от одной модели к другой. Большинство моделей поставляются с двумя стрелками, а некоторые могут иметь четыре. На эти руки также можно положить паяльник.

3. Коврик для пайки

Коврик для пайки термостойкий и защищает полы, стены, кабели и другие горючие материалы во время пайки. Коврики для пайки выдерживают температуру до 1250 градусов Цельсия. Коврик для пайки обычно используется при пайке медных труб в сантехнике. Но вы также можете использовать его для всех целей пайки.

4. Лупа для пайки

Лупа для пайки используется при пайке микроэлектроники. Микроэлектронная пайка требует высокого уровня точности, которая невозможна невооруженным глазом. Таким образом, вы должны использовать увеличительное стекло, чтобы четко видеть электронные части. Лупы поставляются с подставкой, чтобы вам не приходилось их держать. Они имеют диапазон увеличения от 2x до 10x в зависимости от модели.

5. Поглотитель дыма

Дым, выделяющийся при пайке, может быть очень токсичным. Особенно, если вы используете припой на основе свинца, паяльные пары могут нанести непоправимый вред здоровью. Чтобы обезопасить себя от вдыхания ядовитых паров, можно использовать поглотитель дыма.

Поглотитель дыма поставляется с вентилятором и блоком фильтрации, который всасывает дым и фильтрует его. Их можно просто поставить на стол. Некоторые более крупные единицы хранятся на этаже.

6. Лента для пайки

Ленты для пайки используются для скрепления металлических деталей во время пайки. Обладает высокой термостойкостью и препятствует передаче тепла другим частям металла. Ленты для пайки бывают шириной от 1/8 дюйма до 2 дюймов.

7. Набор пинцетов

Основное правило пайки – никогда не держать припой руками. Вы всегда должны использовать пару пинцетов для удержания материалов. Если вы паяете материалы разного размера и толщины, вам следует приобрести набор пинцетов. Вы не можете использовать одну и ту же пару пинцетов для удержания материалов разного размера.

8. Очиститель жала паяльника (латунная вата)

После завершения пайки необходимо очистить жало паяльника, чтобы удалить припой и углерод. Для этого можно использовать медную вату. Это разновидность химчистки, изготовленная из стружки мягкого металла и покрытая флюсом. Вы должны воткнуть железный наконечник в латунную вату несколько раз, чтобы очистить его.

9. Подставка для пайки

Подставка для пайки используется для безопасного хранения паяльных инструментов, когда они не используются. Самая распространенная подставка, с которой вы столкнетесь, — это подставка для паяльника. Это позволяет держать горячий паяльник подальше от рабочей зоны после использования. Это также облегчает чистку жала паяльника.

10. Лудильщик паяльного жала

Лужильщик паяльного жала изготовлен из мягкой кислоты и используется для предотвращения окисления жала паяльника, когда он не используется. Кроме того, вы также можете использовать его для удаления остатков после пайки. Вы должны вставить жало паяльника в олово, а затем протереть его влажной губкой или тканью. Это удалит остатки и предотвратит окисление наконечника.

11. Кусачки

Если вы паяете электрические провода, то вам обязательно нужно иметь в своем арсенале кусачки. Они легко обрезают провода и зачищают концы. Кроме того, они не стоят целое состояние.

12. Тиски для пайки

Если у вас есть руки-помощники, то вы сможете справиться с большинством работ по пайке. Но иногда рука помощи может не оставаться стабильной. В таких ситуациях вы можете выбрать тиски для пайки. Выглядит как обычные тиски, но это уменьшенная версия. Эти мини-тиски могут очень крепко удерживать печатные платы, и вам не нужно беспокоиться о движениях, рывках или каких-либо проблемах со стабильностью.

Помимо печатных плат, вы также можете использовать мини-тиски для удержания деталей из металла или дерева. PanaVise — популярный бренд паяльных тисков.

Заключение

Выбор инструментов для пайки зависит от ваших навыков пайки и типа материалов, которые необходимо спаивать. Паяльник сослужит вам хорошую службу, если вы новичок. Но по мере того, как вы развиваете свою точность, вам, возможно, придется перейти на паяльную станцию.

Кроме того, вам не нужны все инструменты для всех видов пайки.
