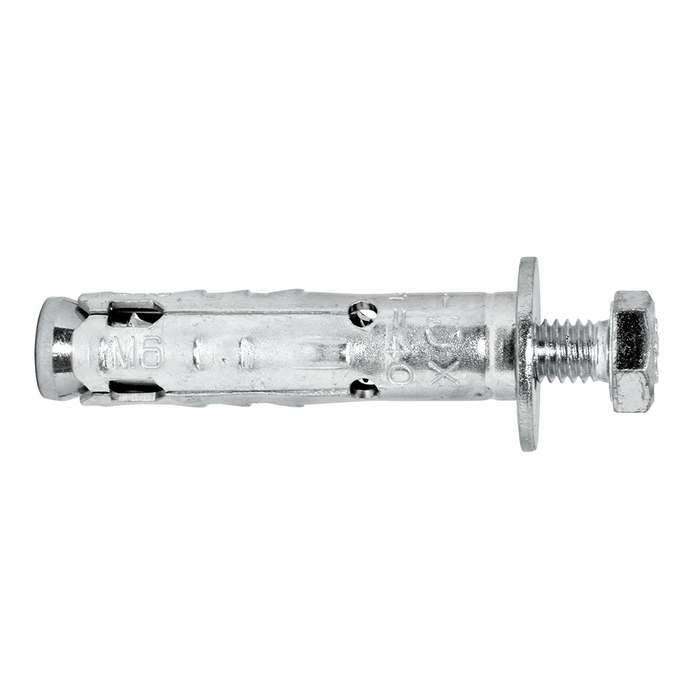

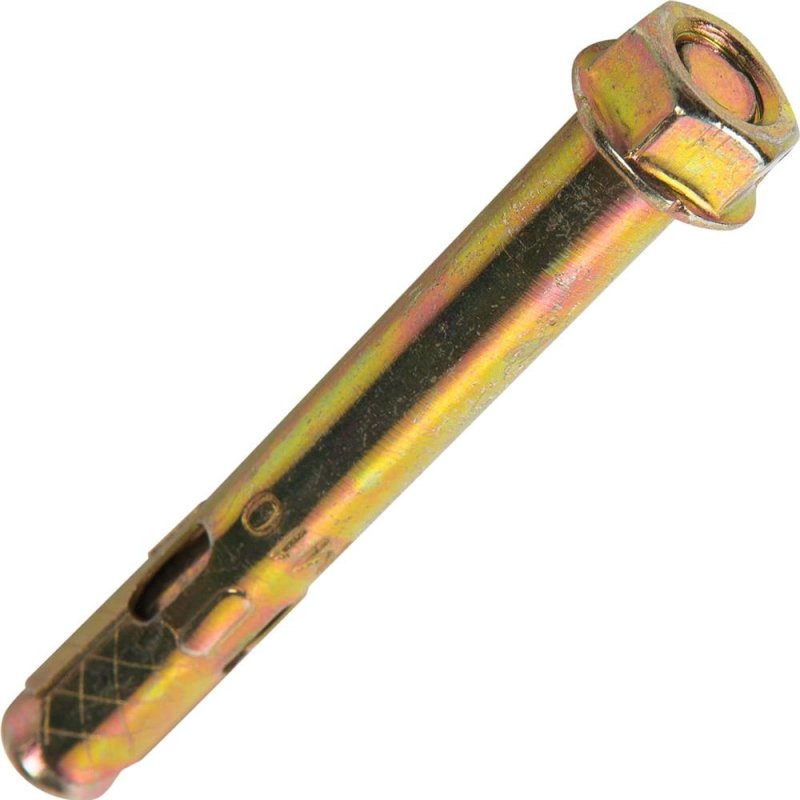

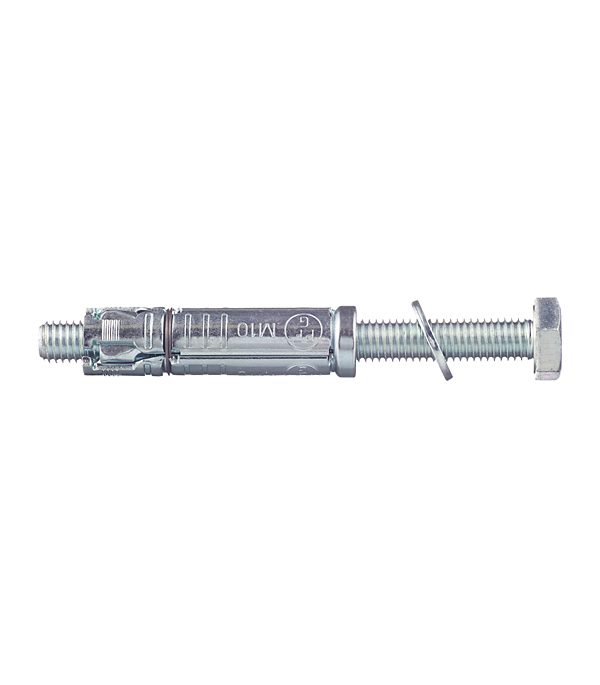

Анкерный болт распорный. Анкер болт.

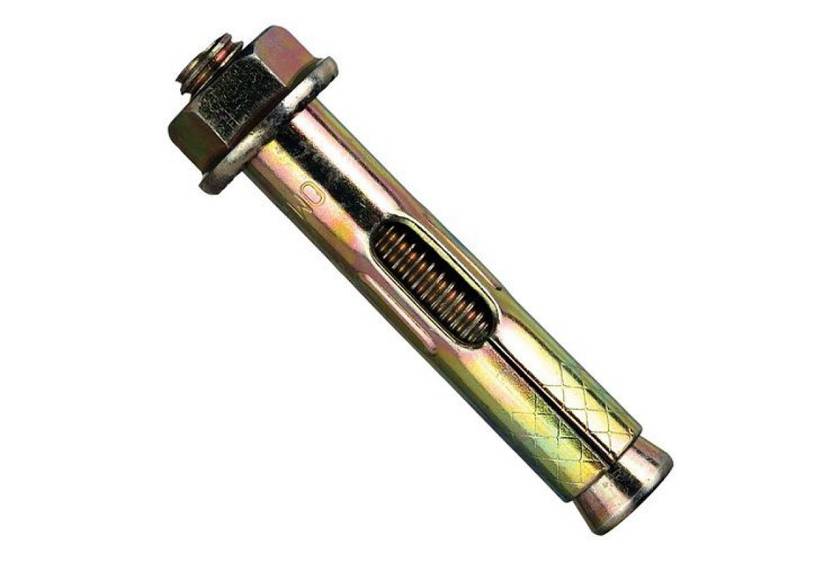

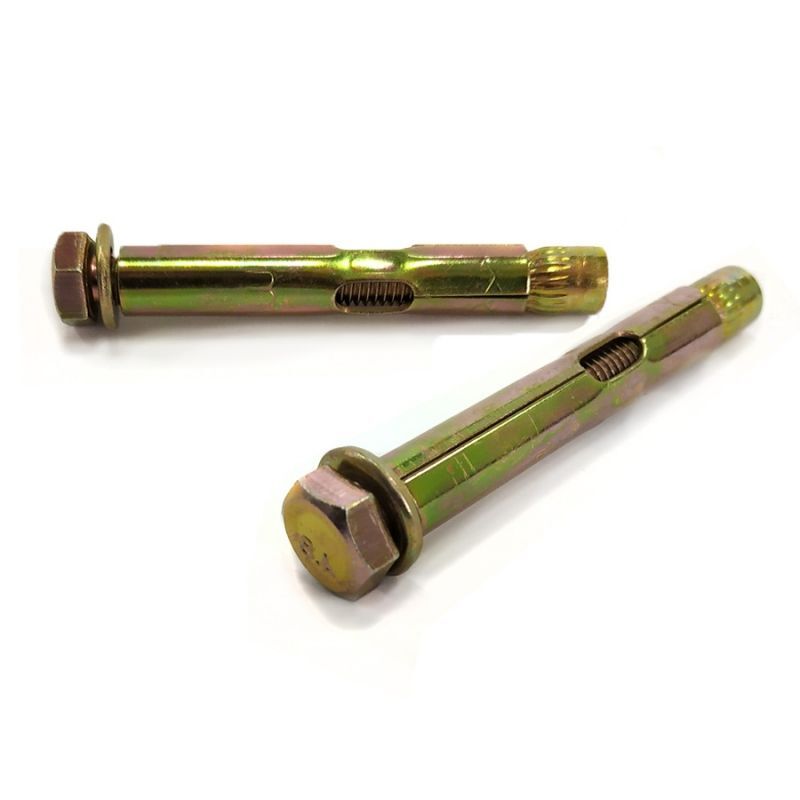

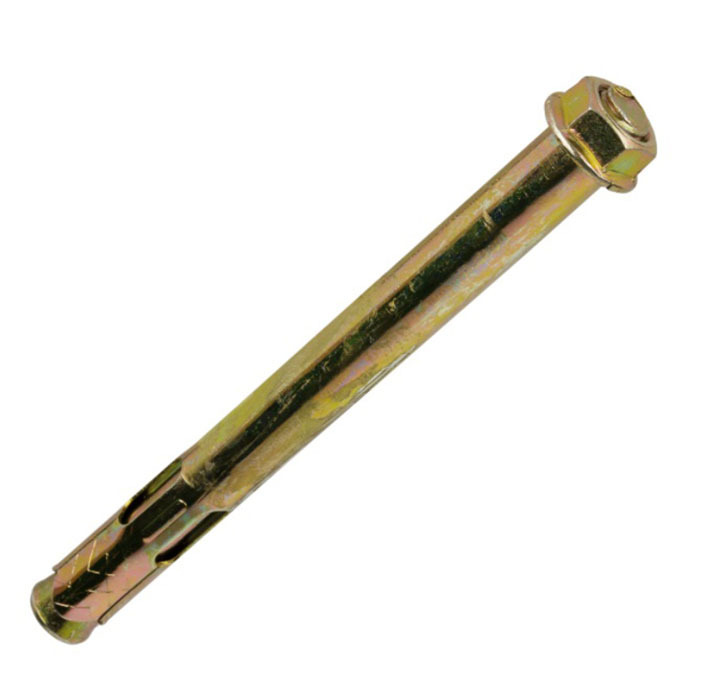

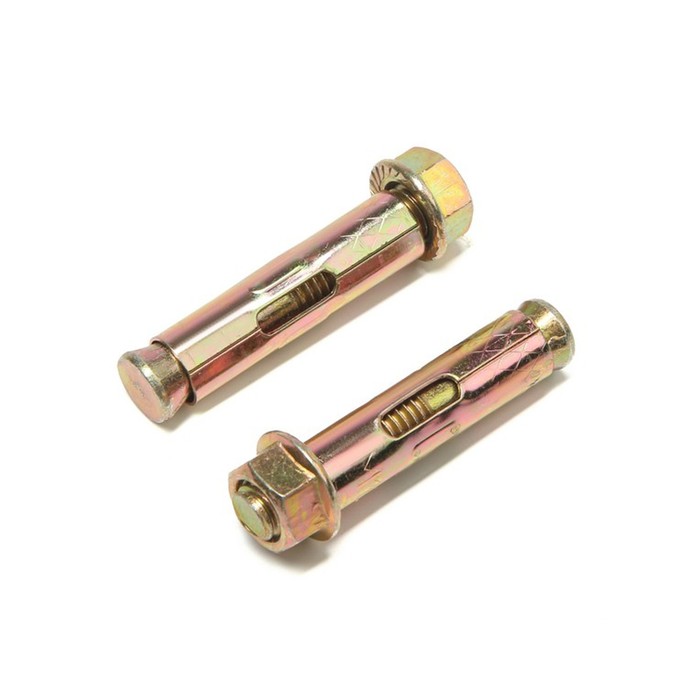

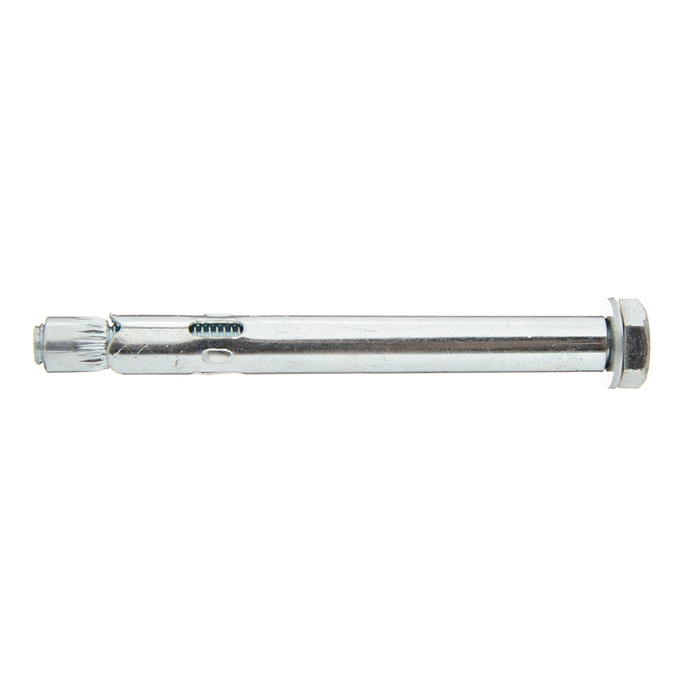

Анкерный болт распорный — крепежный элемент, предназначенный для монтажа различных конструкций и оборудования к основаниям из полнотелых материалов (полнотелый кирпич, бетон, железобетон, природный камень, гранит).

Распорный анкер болт изготавливается из углеродистой стали, после чего проходит обработку белым или желтым цинком для антикоррозийной устойчивости.

Материал: углеродистая сталь.
Покрытие: белый или желтый цинк.

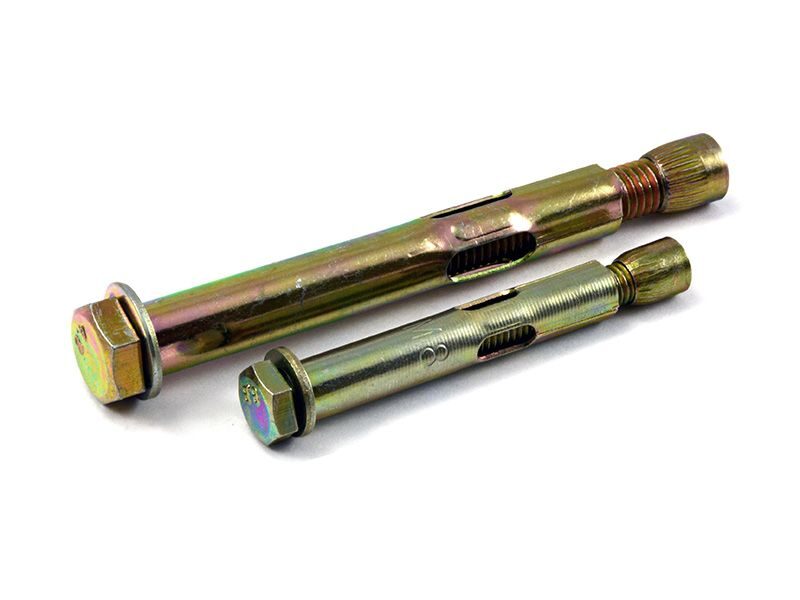

Принцип работы анкерного распорного болта прост: при затягивании шестигранной головки болта в резьбовое отверстие конического элемента, за счет поступательного движения последнего расширяется распорный элемент.

101000066

М6/8х45 Подробнее

Анкерный болт

с болтом

М6

Китай

—

10.5

5.2

углерод. сталь

жёлтый цинк

100 шт

9,54954,009,54

101000067

М6/8х60 Подробнее

Анкерный болт

с болтом

М6

Китай

—

10. 5

5.2

углерод. сталь

жёлтый цинк

50 шт

16,84842,0016,84

101000068

М6/8х80 Подробнее

Анкерный болт

с болтом

М6

Китай

—

10.5

5.2

углерод. сталь

жёлтый цинк

25 шт 50 шт

19,10955,00от 19,10

101000069

М6/8х85 Подробнее

Анкерный болт

с болтом

М6

Китай

—

10.5

5.2

углерод. сталь

жёлтый цинк

80 шт

17,251380,0017,25

101000070

М6/8х90 Подробнее

Анкерный болт

с болтом

М6

Китай

—

10. 5

5.2

углерод. сталь

жёлтый цинк

50 шт

21,601080,0021,60

101000071

М8/10х50 Подробнее

Анкерный болт

с болтом

М8

Китай

—

12.9

углерод. сталь

жёлтый цинк

50 шт

18,26913,0018,26

101000072

М8/10х55 Подробнее

Анкерный болт

с болтом

М8

Китай

—

12.9

углерод. сталь

жёлтый цинк

25 шт

18,16454,0018,16

101000073

М8/10х60 Подробнее

Анкерный болт

с болтом

М8

Китай

—

12. 9

углерод. сталь

жёлтый цинк

50 шт

20,401020,0020,40

101000076

М8/10х80 Подробнее

Анкерный болт

с болтом

М8

Китай

—

12.9

углерод. сталь

жёлтый цинк

10 шт 25 шт 50 шт

23,801190,00от 23,80

101000077

М8/10х85 Подробнее

Анкерный болт

с болтом

М8

Китай

—

12.9

углерод. сталь

жёлтый цинк

25 шт

26,08652,0026,08

101000078

М8/10х100 Подробнее

Анкерный болт

с болтом

М8

100

Китай

—

12. 9

23.4

углерод. сталь

жёлтый цинк

10 шт 25 шт

47,201180,00от 47,20

101000079

М8/10х125 Подробнее

Анкерный болт

с болтом

М8

125

Китай

—

12.9

углерод. сталь

жёлтый цинк

50 шт

38,001900,0038,00

101000080

М8/10х130 Подробнее

Анкерный болт

с болтом

М8

130

Китай

—

12.9

углерод. сталь

жёлтый цинк

12 шт 25 шт

38,36959,00от 38,36

101000081

М10/12х65 Подробнее

Анкерный болт

с болтом

М10

Китай

—

18. 3

25.7

углерод. сталь

жёлтый цинк

25 шт

18,64466,0018,64

101000082

М10/12х70 Подробнее

Анкерный болт

с болтом

М10

Китай

—

18.3

25.7

углерод. сталь

жёлтый цинк

25 шт

33,08827,0033,08

101000083

М10/12х80 Подробнее

Анкерный болт

с болтом

М10

Китай

—

18.3

25.7

углерод. сталь

жёлтый цинк

10 шт 25 шт

36,72918,00от 36,72

101000084

М10/12х120 Подробнее

Анкерный болт

с болтом

М10

120

Китай

—

18. 3

25.7

углерод. сталь

жёлтый цинк

1 шт 10 шт 25 шт

50,001250,00от 50,00

101032133

М10/12х130 Подробнее

Анкерный болт

с болтом

М10

130

Китай

—

18.3

25.7

углерод. сталь

жёлтый цинк

1 шт 20 шт

58,001160,00от 58,00

101000085

М10/12х150 Подробнее

Анкерный болт

с болтом

М10

150

Китай

—

18.3

25.7

углерод. сталь

жёлтый цинк

10 шт 100 шт

60,506050,00от 60,50

101000086

М12/16х110 Подробнее

Анкерный болт

с болтом

М12

110

Китай

—

23. 6

37.7

углерод. сталь

жёлтый цинк

1 шт 10 шт

62,80628,00от 62,80

101000088

М16/20х100 Подробнее

Анкерный болт

с болтом

М16

100

Китай

—

27.4

42.6

углерод. сталь

жёлтый цинк

10 шт

137,001370,00137,00

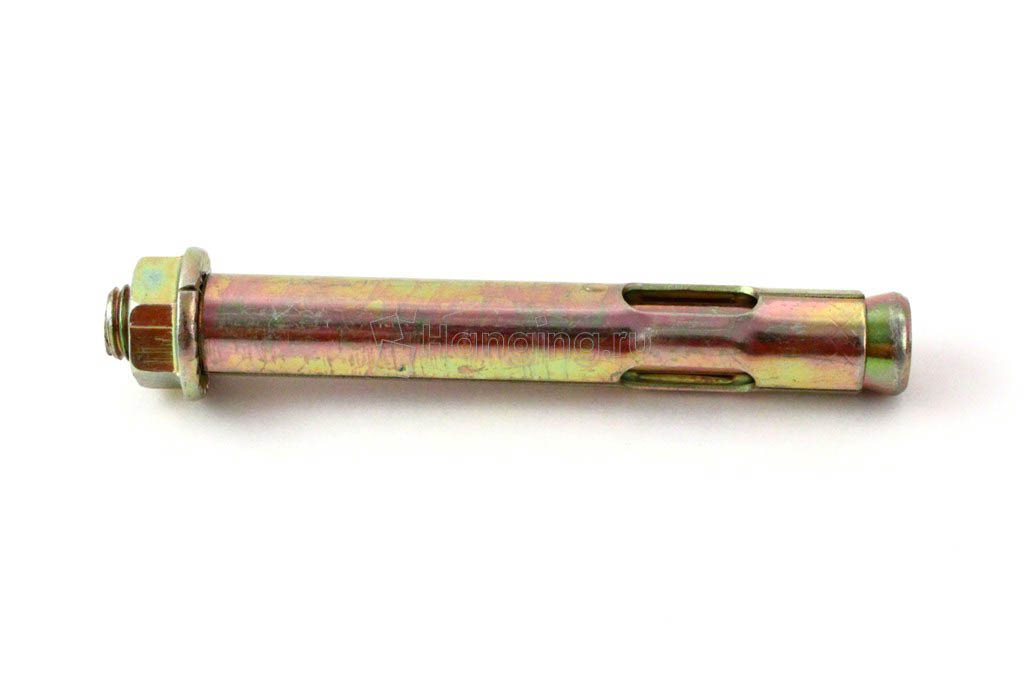

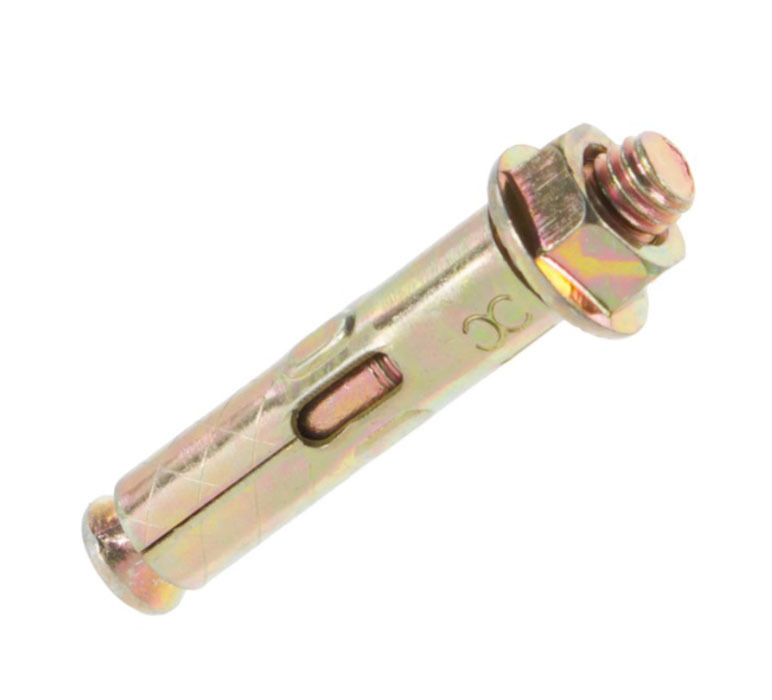

Анкерный болт с гайкой М8/10*50. Распорный анкер болт с гайкой 10х50.

Артикул: 101000037

Диаметр анкера: 10 мм
Размер резьбы: М8

Диаметр отверстия: 10 мм

Нагрузка на вырыв: 1.65 кН

Характеристики

Основные размеры

Размер резьбы: М8

Диаметр анкера: 10 мм

Длина анкера (гильзы): 50 мм

Толщина прикрепляемого материала: 12 мм

Параметры установки

Диаметр отверстия: 10 мм

Используемый ключ: 13

Эксплуатационные характеристики

Нагрузка на вырыв: 1. 65 кН

Применяется в материалах: полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера: углеродистая сталь

Покрытие анкера: желтопассированное гальваническое цинкование

Тип анкера: с гайкой

Производитель: Китай (без бренда)

Вес: 28 г

Класс прочности резьбового элемента: 5.8

Другие размеры:

М5/6х25
М5/6х75
М6/8х25
М6/8х40
М6/8х65
М6/8х70
М6/8х85
М6/8х100
М6/8х120
М8/10х40
М8/10х60
М8/10х77
М8/10х97
М6/10х100
М8/10х125
М8/10х130
М8/10х150
М8/10х180
М8/10х200
М8/10х250
М10/12х60
М10/12х75
М10/12х100
М8/12х100
М10/12х130
М10/12х150
М10/12х180
М10/12х200
М10/12х250
М10/12х280
М10/12х300
М10/14х100
М10/14х150
М10/14х200
М10/14х250
М12/16х65
М12/16х110
М12/16х150
М12/16х180
М12/16х220
М12/16х250
М12/16х300
М16/20х75
М16/20х110
М16/20х150
М16/20х200
М16/20х250
М16/20х300
М16/20х350
М16/20х400
М16/24х200

9,18 за штуку (50 штук в упаковке)

x 50 шт = 459,00

Наличие на складе в Санкт-Петербурге

19. 09.2022: 4 упаковки
20.09.2022: более 45 упаковок

17,50 за штуку (100 штук в упаковке)

x 100 шт = 1 750,00

Наличие на складе в Санкт-Петербурге

19.09.2022: 2 упаковки
20.09.2022: более 22 упаковок

виды, размеры и фото анкерного крепежа

Виды анкерных болтов и сферы их применения
Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

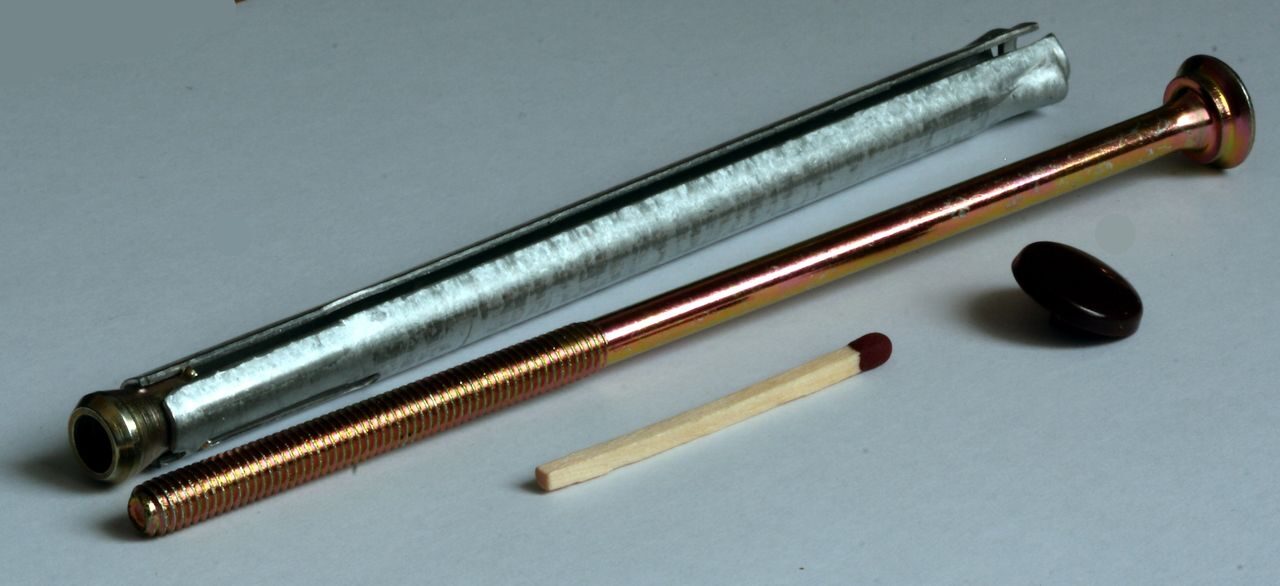

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

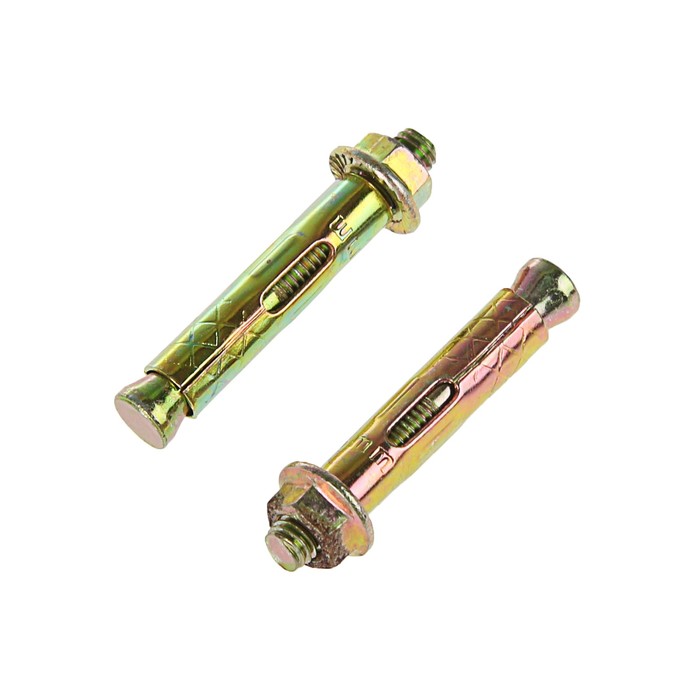

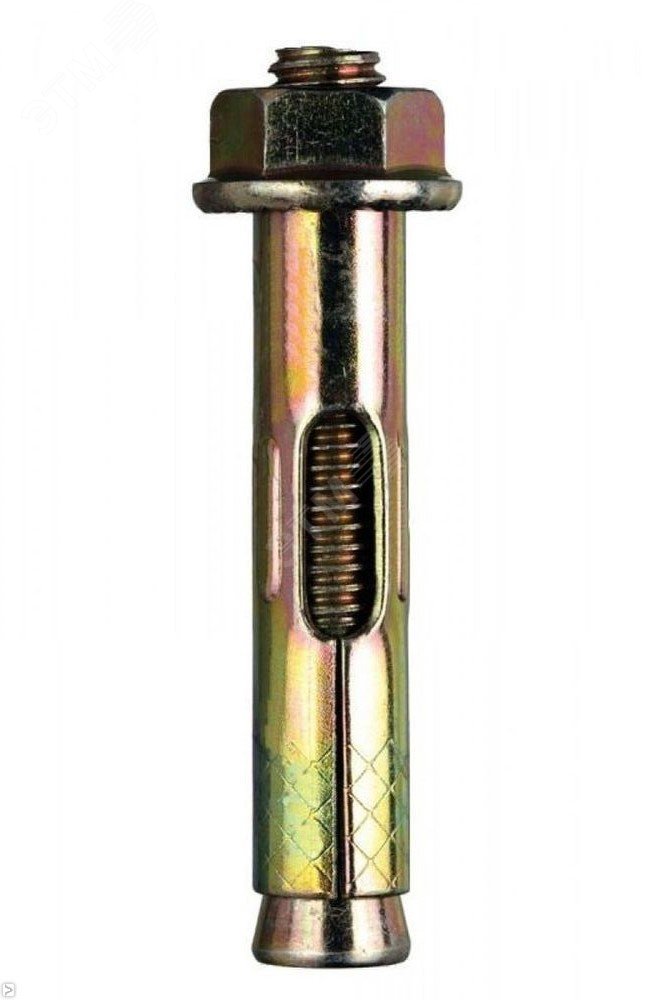

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др. ).

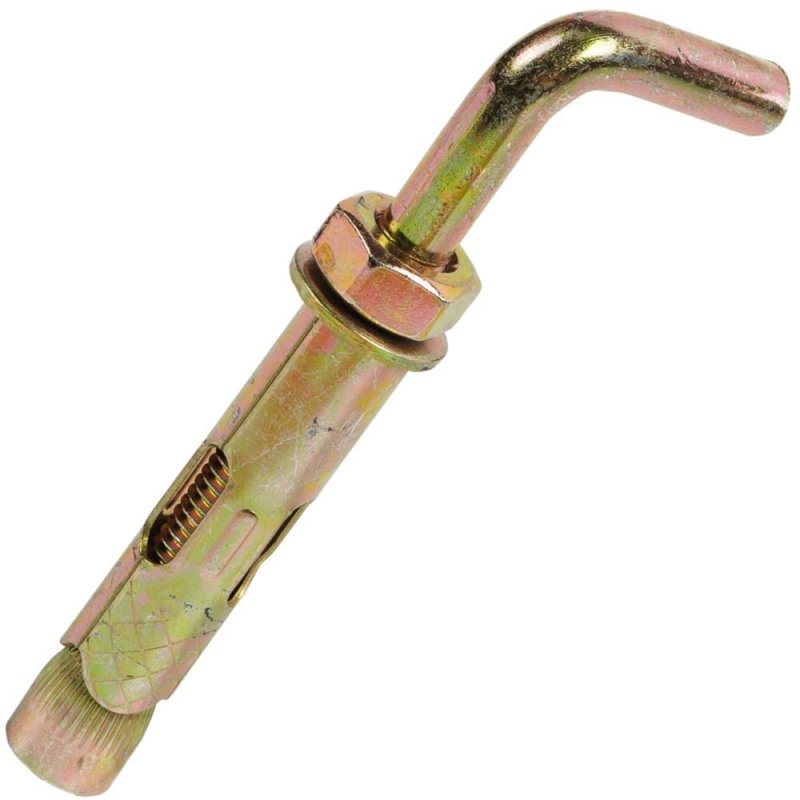

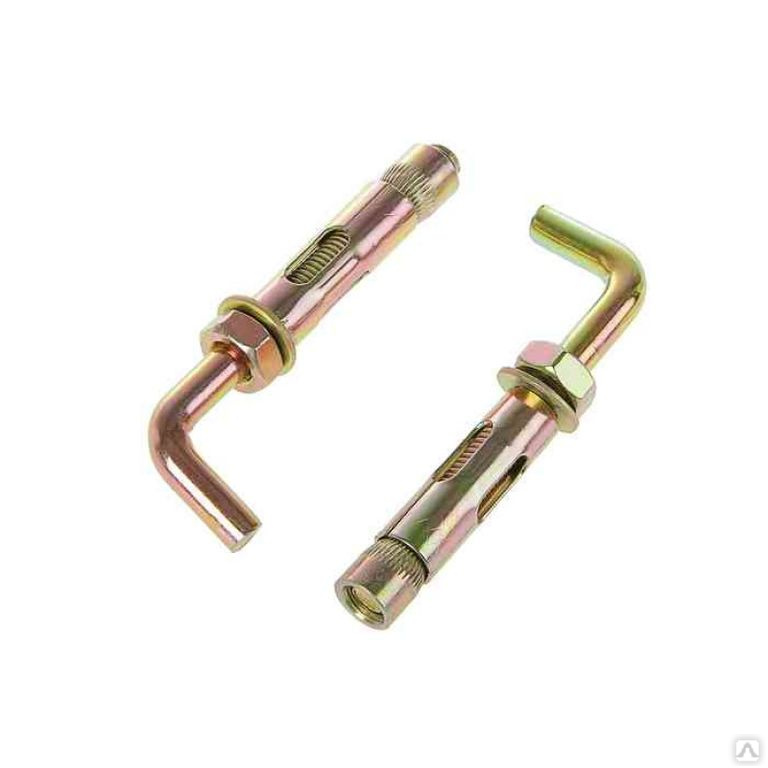

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

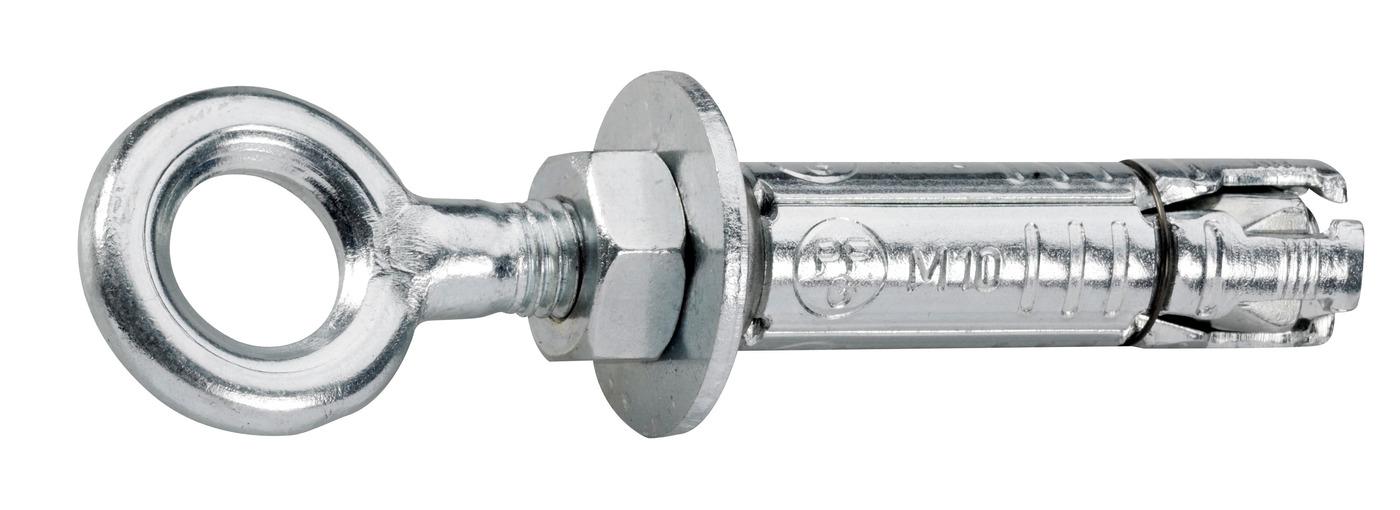

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

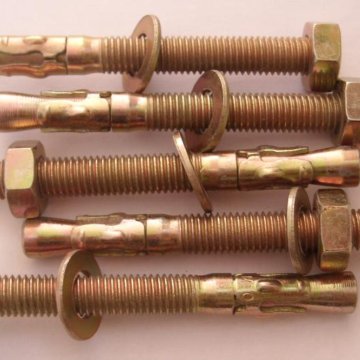

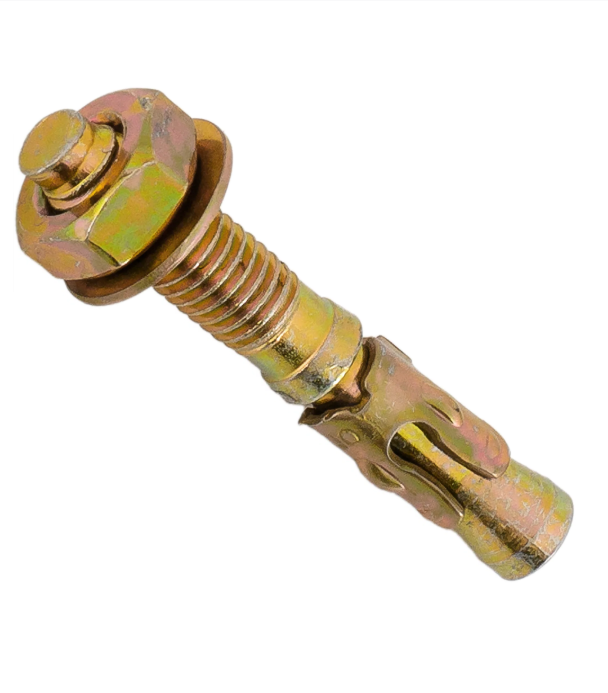

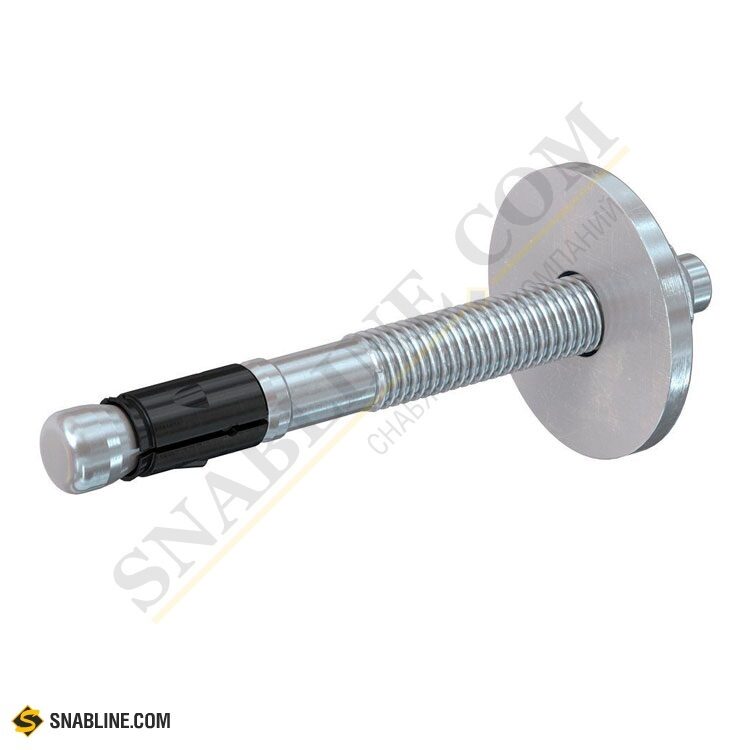

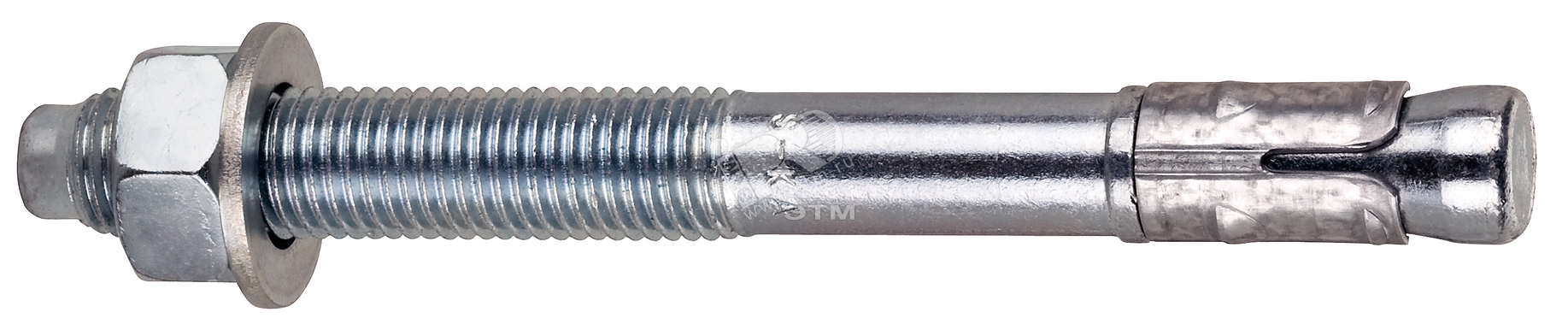

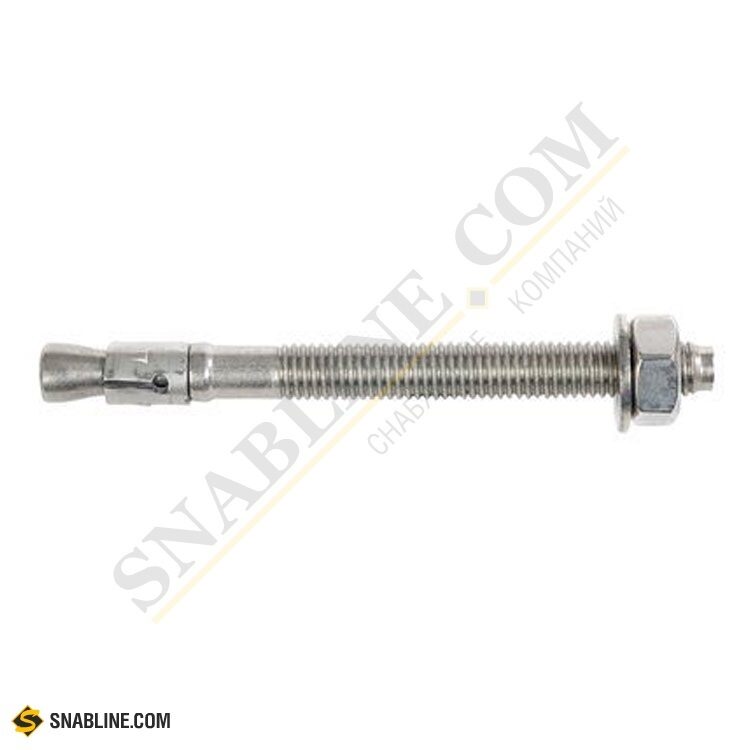

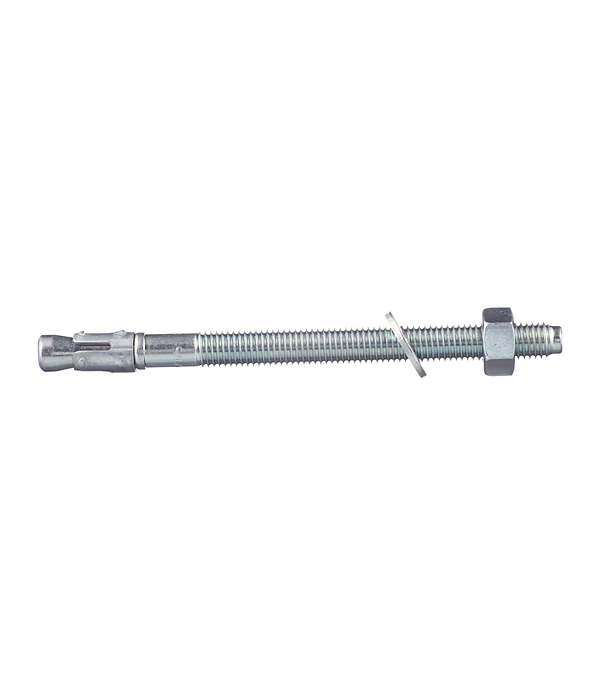

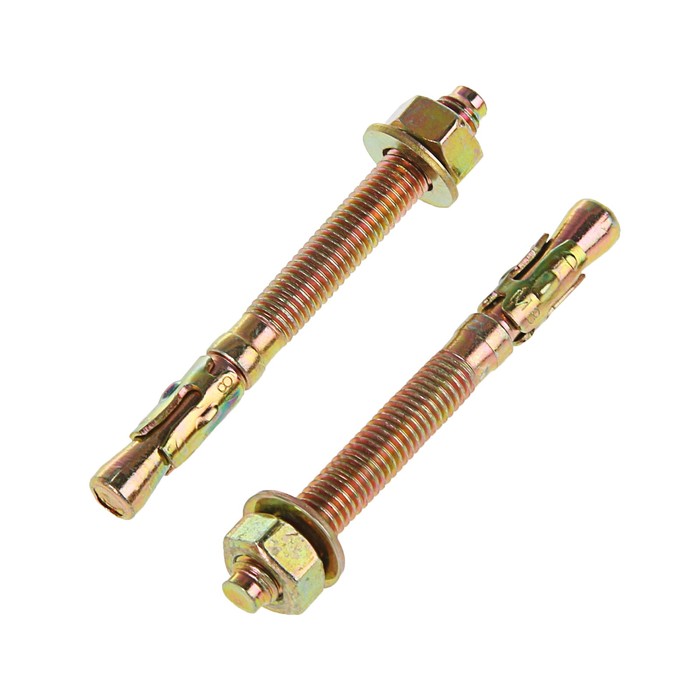

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

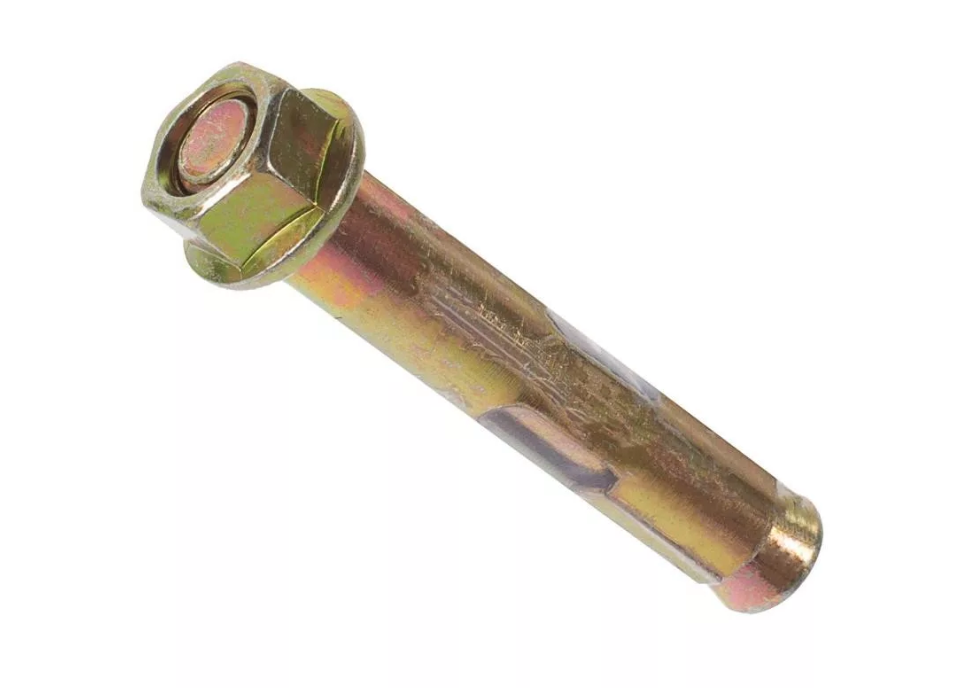

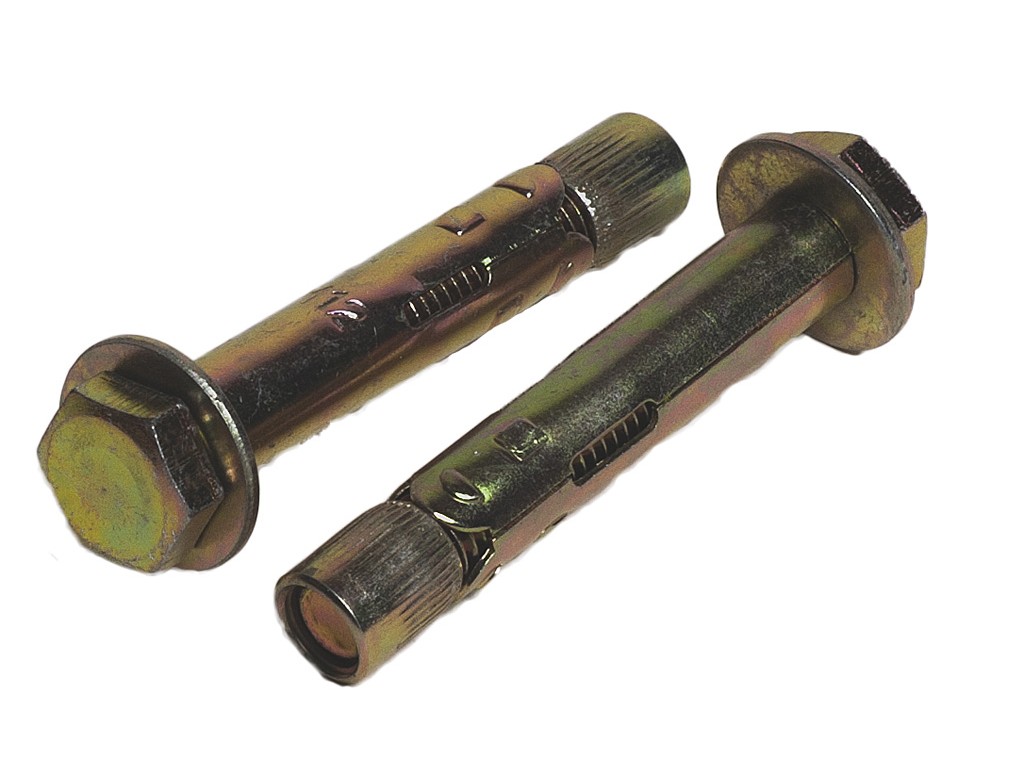

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт двухраспорный, обзор. WikiСтатья.

WiKiстатьи

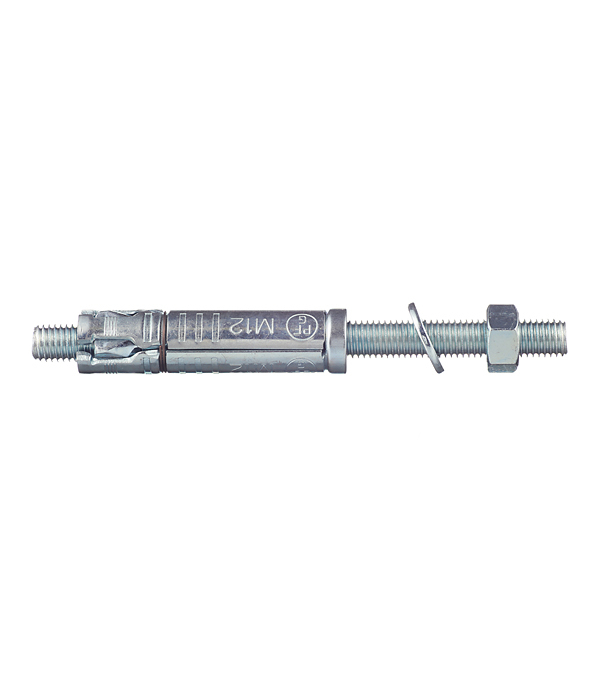

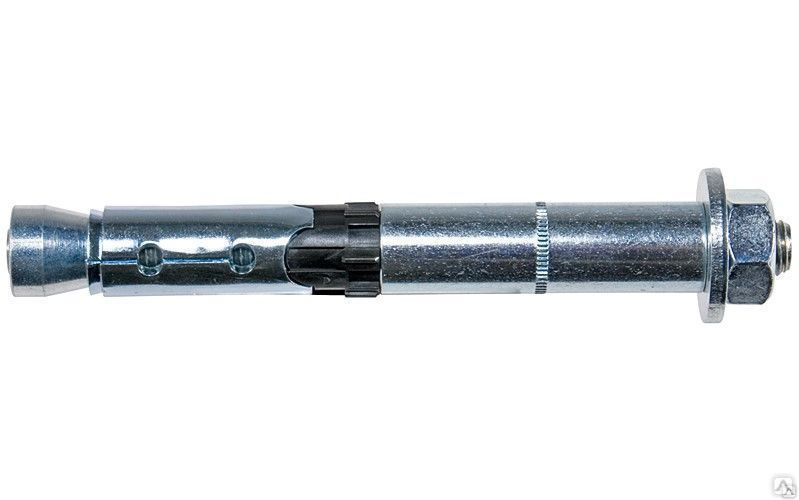

Анкерный болт двухраспорный, обзор

Анкерный болт двухраспорный является разновидностью анкер-болта и применяется в тех же самых областях строительства, но выдерживающий много большие нагрузки, чем стандартный.

Особенности конструкции двухраспортного анкера

Анкерный болт двухраспорный также как и стандартный состоит из шпильки, гайки-головки, шайбы и уже двух распорных втулок. Изготовляют данный крепеж из углеродистой стали с последующим покрытием антикоррозионного слоя (оцинковка).

На литую шпильку насажены две распорные втулки с продольными прорезями, которые в результате монтажа упираются в стенки твердого строительного материала. Именно за счет увеличения площади «вживания» элементов крепежа в бетон, камень и другое основание получаемое крепление способно выдерживать более значительные нагрузки.

Конусная часть на конце анкера при завинчивании гайки перемещается вверх по шпильке, способствуя распиранию кромок втулки.

Нижняя втулка имеет также конусную часть и тем самым служит распором для второй втулки. Шестигранная гайка при закручивании вытягивает литую шпильку с конусной частью на противоположной стороне от гайки, которая выполняется по стандартам ГОСТ, DIN. Таким образом, специального инструмента для монтажа не требуется.

Прессованная шайба служит для увеличения площади соприкасания к прикрепляемому материалу, распределяя напряжение, которое возникает при ввинчивании анкера.

В чем главное преимущество двухраспорного анкера?

Данный крепеж предназначен для надежной эксплуатации тяжеловесных конструкций, а также тех элементов, которые находятся под постоянным напряжением. Из сравнительной таблице ниже видно, что на сайте ГОСКРЕП можно купить двухраспорные анкеры размерами, начиная с М10х100 и до М25х350.

Сопоставляя анкер-болты одного размера, имейте ввиду, что рабочая вырывающая нагрузка двухраспортного в 6-8 раз выше аналогичных стандартных.

Сравнительные данные анкерного болт стандартного и двухраспорного:

Рабочая сила на вырыв (бетон В25) / Масса прикрепляемой конструкции			Превышение технических характеристик двухраспорного над стандартным
стандартный и двухраспортный:
Размер 10 х 150	1,7 кН	11,5 кН	в 6,76 раз
Размер 10 х 150	173 кг	1 173 кг	в 6,76 раз
Размер 12 х 300	2,5 кН	21,7 кН	в 8,68 раз
Размер 12 х 300	255 кг	2 212 кг	в 8,68 раз

Преимуществом также можно назвать быстроту установки и возможность демонтажа.

Применять анкерный болт двухраспорный следует именно в плотном несущем основании, где принцип работы раскливания будет работать. Прочность узла / крепления будет зависеть напрямую от прочности материала основания.

Стоимость крепежного изделия соответствует качеству и это необходимо учитывать в расчетах смет.

ТОП товаров из нашего каталога

Анкеры

Втулочный анкер-болт

от 18.8 р.

за уп.

Подробнее

Область применения двухраспорного анкера

Статус более надежного крепежа расширяет границы применения двухраспорного анкера до промышленных масштабов и «ответственного строительства». Наиболее ярким примером является фиксация производственных станков и другого оборудования, находящихся под действием постоянной вибрации. Двухраспорный анкер позволяет значительно уменьшить подобные механические напряжения.

Усиленный анкер-болт будет незаменим, когда требуется установить тяжеловесные конструкции / элементы на небольшом участке несущей поверхности. Альтернативное решение — использовать несколько менее надежных метизов, которые суммарно обеспечили бы достаточную прочность — может оказаться неэффективным из-за особенностей условий эксплуатации.

Как уже было сказано выше, данный крепеж применяется для высоконагруженных соединений в таких материалах, как бетон и природный камень. Однако, если в бетоне наблюдаются трещины, расчетную нагрузку необходимо сократить на 40% во избежания вырывания.

Установка двухраспорного анкер-болта

Монтаж крепежа прост, но не следует пренебрегать практическими требованиями. Рассмотрим их более подробно на каждом этапе установки.

1. Подготовить отверстие в несущей поверхности с помощью перфоратора	Диаметр отверстия должен быть чуть меньше диаметра анкера
	Сверло не должно быть кривым во избежание «гуляния» диаметра отверстия
Сободное пространство не позволит крепежу плотно расклиниваться в основной материал и надежно держать нагрузки. Узкое отверстие достаточно обработать повторно таким же диаметром сверла, но избегать рассверливания.
2. Очистить отверстие от строительной пыли	Используйте строительный пылесос, насос иди резиновую грушу
3. Вбить анкер в подготовленное место крепления	Используйте молоток
4 . Затянуть анкер-болт до отказа гаечным ключом	Во время затяжки болта проводится распирание втулок: крепление фиксируется в рабочем материале
Если затянуть болт слишком сильно, это повлечет разрушение материала. Со временем небольшие трещины в процессе эксплуатации увеличатся, и анкерный болт вырвет из отверстия. Если затянуть недостаточно, сила скрепления крепежа с рабочим материалом будет мала, что также приведет к вырыванию и разрушению соединения. Используйте динамометрический ключ!
5. Открутить гайку с шайбой и прикрепить конструкцию; закрутить вновь гайку	Шпилька уже плотно установлена в несущем материале; закрутите гайку, завершая монтаж.
Крепко установив сначала анкерный болт в несущий элемент, можно избежать некачественного крепежа тяжелой, габаритной конструкции.

Схема последовательного монтажа (на примере стандартного анкер-болта):

Применение двухраспорного анкерного болта — оптимальное решение для крепления тяжелых и подверженных постоянным механическим
воздействиям элементов в плотные несущие конструкции такие, как бетон и природный камень.

Вопросы (0)

Задать вопрос

Ничего не найдено

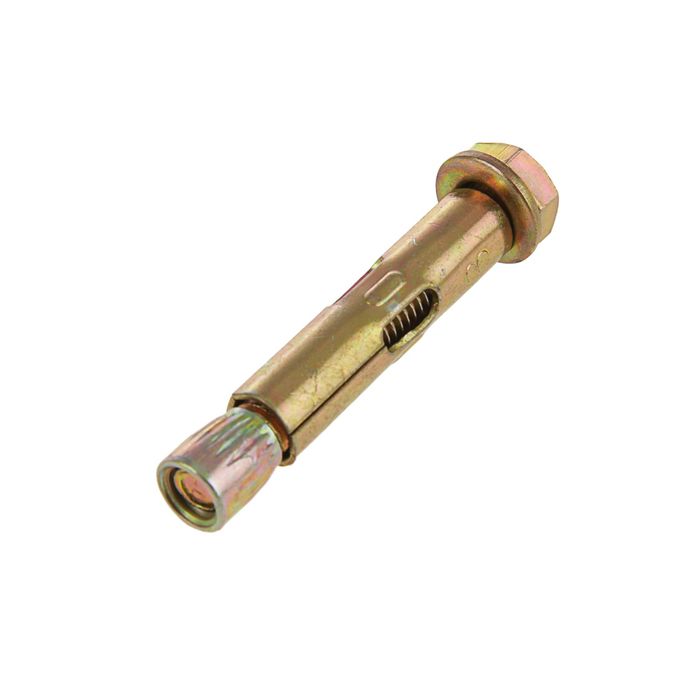

АНКЕРНЫЙ БОЛТ

Размер / артикул АНКЕРНЫЙ БОЛТ 8*45АНКЕРНЫЙ БОЛТ 8*60АНКЕРНЫЙ БОЛТ 8*80АНКЕРНЫЙ БОЛТ 8*90АНКЕРНЫЙ БОЛТ 10*60АНКЕРНЫЙ БОЛТ 10*80АНКЕРНЫЙ БОЛТ 10*100АНКЕРНЫЙ БОЛТ 10*120АНКЕРНЫЙ БОЛТ 10*130АНКЕРНЫЙ БОЛТ 10*140АНКЕРНЫЙ БОЛТ 12*65АНКЕРНЫЙ БОЛТ 12*80АНКЕРНЫЙ БОЛТ 12*100АНКЕРНЫЙ БОЛТ 12*120АНКЕРНЫЙ БОЛТ 12*130АНКЕРНЫЙ БОЛТ 12*200АНКЕРНЫЙ БОЛТ 16*110АНКЕРНЫЙ БОЛТ 16*150АНКЕРНЫЙ БОЛТ 20*100АНКЕРНЫЙ БОЛТ 20*110АНКЕРНЫЙ БОЛТ 20*140АНКЕРНЫЙ БОЛТ 20*160

Назначение анкера

Применяется для крепления тяжелых конструкций, либо если к точке крепления предъявляются повышенные эстетические требования. Крепление анкерами с шестигранной головкой используется в случае работ электрическим гайковертом, так как, в отличии от анкерного болта с гайкой, у анкера болтом не происходит смещения внутренней шпильки за пределы конструкции.

Особенности конструкции и принцип работы

Анкер состоит из шестигранного болта, распорной цанги, перемещаемой резьбовой частью болта внешней оболочки (гильзы). При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку. Анкерный болт изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкерного болта

Предназначен для использования в бетоне, камне, полнотелом кирпиче. Допустимо также использование его в пустотелом кирпиче или пустотных блоках при монтаже легких конструкций. Недопустимо применение анкерного болта в известняке, пенобетоне и гипсолите.

При монтаже анкерного болта необходимо придерживаться следующей последовательности действий:

Высверлить отверстии в соответствии с таблицей технических характеристик
Освободить просверленное отверстие от пыли
Вставить анкер, навесить на него деталь, загнать до упора молотком
Затянуть головку болта на 3-5 оборотов

Допустимые нагрузки и вес

Допустимой считается нагрузка на анкер не превышающая 25% от указанной в таблице (при плотности бетона 200-250 кгс/кв. см). При использовании более прочного бетона, нагрузка анкера на вырывание возрастает пропорционально. Если используется бетон с трещинами, следует уменьшать указанные в таблице величины примерно на 40%.

Наименование	Диаметр сверла, мм	Резьба	Нагрузка на вырывание, кгс	Вес 1 шт., кг	Полная длина анкера, мм	Головка болта
M6 8*45	8	M6	1200	0,0177	48	SK 10
M6 8*60	8	M6	1200		63	SK 10
M6 8*80	8	M6	1200	0,03	83	SK 10
M6 8*85	8	M6	1200		88	SK 10
M6 8*90	8	M6	1200		93	SK 10
M6 8*100	8	M6	1200	0,0323	103	SK 10
M8 10*50	10	M8	1700		54	SK 13
M8 10*55	10	M8	1700		59	SK 13
M8 10*60	10	M8	1700	0,038	64	SK 13
M8 10*75	10	M8	1700	0,068	79	SK 13
M8 10*80	10	M8	1700		84	SK 13
M8 10*85	10	M8	1700	0,0496	89	SK 13
M8 10*100	10	M8	1700	0,059	104	SK 13
M8 10*110	10	M8	1700	0,061	114	SK 13
M8 10*120	10	M8	1700		124	SK 13
M8 10*125	10	M8	1700	0,08	129	SK 13
M8 10*140	10	M8	1700		144	SK 13
М10 12*65	12	M10	2500	0,062	71	SK 17
М10 12*70	12	M10	2500		76	SK 17
М10 12*80	12	M10	2500	0,0646	86	SK 17
М10 12*100	12	M10	2500	0,085	106	SK 17
М10 12*110	12	M10	2500	0,0935	116	SK 17
М10 12*120	12	M10	2500	0,113	126	SK 17
М10 12*150	12	M10	2500	0,13	156	SK 17
М12 16*75	16	M12	3700	0,1132	88	SK 19
М12 16*110	16	M12	3700	0,1405	118	SK 19
М12 16*130	16	M12	3700	0,1845	138	SK 19
М12 16*150	16	M12	3700		158	SK 19
М16 20*110	20	M16	5100		120	SK 24
М16 20*140	20	M16	5100	0,2925	150	SK 24
М16 20*160	20	M16	5100	0,3345	170	SK 24

сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения
Основные разновидности
Выбор размера
Технология монтажа

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

М10 — диаметр болтовой резьбы 10 миллиметров;
14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
Разметьте поверхность, соблюдая расстояние между болтами.
Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Что такое анкерные болты? (с изображением)

Анкерные болты представляют собой цилиндрические крепежные детали, которые используются для соединения объектов и элементов конструкций с бетоном. Их можно использовать для всего: от удержания дома до его фундамента до крепления тяжелого промышленного оборудования к заводскому цеху. Многие производители изготавливают эти болты, и существует несколько различных стилей, доступных для различных применений. При правильной установке они образуют очень прочное и надежное соединение, которое прослужит десятилетиями. Анкерные болты можно приобрести в некоторых хозяйственных магазинах и у строительных компаний, а также у производителей.

Классическая версия представляет собой литой анкерный болт. Эти болты вставляются в бетон, пока он еще влажный, при этом резьбовая часть торчит вверх. Когда бетон затвердевает, болт устанавливается на место, и предметы можно привинтить с помощью гайки, которая соединяется с резьбовой частью. Эти болты часто используются в новых строительных проектах, где хорошо известно расположение стен и других элементов, которые необходимо соединить с фундаментом.

Другой тип представляет собой болт, который вставляется в бетон после его схватывания. Для этих болтов требуется просверленное отверстие, и их можно закрепить на месте с помощью эпоксидной смолы или с помощью клина, который расширяется, удерживая болт при его затягивании. Для дооснащения и подобных задач эти болты могут быть очень полезны, хотя важно правильно их установить, иначе они могут выйти из строя, иногда катастрофически.

Когда в строительстве используются анкерные болты, строитель обычно должен соблюдать местные строительные нормы и правила, которые определяют размер болтов и необходимое расстояние между ними. Цель состоит в том, чтобы распределить нагрузку конструкции по нескольким точкам, уменьшив нагрузку на любой конкретный болт или любую заданную область бетона. Инженер или архитектор может рассчитать соответствующие напряжения и нагрузки, чтобы убедиться, что болты расположены правильно.

Основным недостатком этих болтов является то, что после того, как они вставлены на место, их нельзя снять, не выбив секцию бетона отбойным молотком. В ситуации, когда болты являются важными элементами конструкции, это обычно не является серьезной проблемой, но может быть проблемой, когда анкерные болты используются для крепления тяжелой техники. Например, если фабрика перестраивается для производства чего-то другого, старые крепежные детали могут мешать.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

Concrete Foundation Anchor Bolts Design

Связанные ресурсы: Гражданское строительство

БЕЗОННЫЕ ФУНКА используется для крепления объектов или конструкций к бетону. Существует множество типов анкерных болтов, конструкция которых в основном является собственностью компаний-производителей. Все они состоят из резьбового конца, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от стандартных зданий до плотин и атомных электростанций. Их также можно использовать для надежного крепления закладных плит к бетонному фундаменту при использовании с элементом из конструкционной стали.

Простейший анкерный болт представляет собой закладной анкер. Как видно на рисунке 1, большинство конструкций состоят из стандартного болта с шестигранной головкой, который заливается во влажный бетон до того, как он схватится. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с крюком на конце или какого-либо другого вида изгиба. Литые анкерные болты являются самым прочным типом крепежа, но заливка сложна, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Еще одним применением этого анкерного болта является соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать анкерный болт и устанавливать его в бетон. Эти устройства в основном изготовлены из композитного пластика. После заливки и затвердевания бетона можно использовать только болты других типов — механические и эпоксидные. Эпоксидные болты самые прочные, но их установка может быть очень сложной, поскольку эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, и необходимо следить за временем схватывания. Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, конструкторы часто упускают из виду важные моменты, касающиеся анкерных болтов, например, насколько они должны быть длинными и прочными, а также величину предварительного натяга. Анкерные болты, а также другие части опорной системы, такие как опорные плиты и подкладки, могут стать одной из основных точек отказа в новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рис. 1 показаны хорошие и плохие проекты.

Рисунок 1

Эволюция конструкций анкерных болтов. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Длина: Короткие анкерные болты исторически вызывали проблемы в фундаменте компрессора. Часто возникают горизонтальные трещины в фундаменте. Лучшей практикой на сегодняшний день является их максимально длинная заделка в бетонном мате под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-натяжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже, чем стальные вдвое менее прочные. Поскольку потребность в высоких зажимных усилиях для компрессоров признается, болты из легированной стали в соответствии с ASTM A-193 обеспечивают необходимую мощность без использования анкерных болтов большего размера.

Преднатяг: Хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, опыт эксплуатации часто показывает, что для снижения смещения/вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, изначально заложенные в фундамент, не обладают повышенной грузоподъемностью, машина не будет работать так, как должна, или потребуется провести дорогостоящую модернизацию.

Опорные системы:

На рис. 2 показан ряд вариантов поддержки газового компрессора, от старого метода заливки цементным раствором до новейшей технологии регулируемых опорных систем.

Рисунок 2

Типы систем поддержки рамы компрессора. (Иллюстрации предоставлены Robt. L. Rowan & Assoc., Inc.)

Сегодня предпочтение отдается регулируемым опорам, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени возникает при заливке цементным раствором. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять, чтобы скорректировать изменения выравнивания, которые происходят по мере нагрева оборудования в течение первых 100 часов его работы.

Затирка:

С момента внедрения эпоксидных заполнителей для заливки газовых компрессоров в 19 г.57, использование цементных растворов, смешанных с водой, практически прекращено. Эпоксидные затирки прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Несмотря на то, что цементный раствор не должен быть более прочным по прочности на сжатие, чем бетон под ним, хороший цементный раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине требуется только прочность на сжатие выше 5000 фунтов на квадратный дюйм и прочность на растяжение выше 1000 фунтов на квадратный дюйм. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и чрезмерно растрескивается в процессе эксплуатации. Почти все хорошие машинные растворы могут трескаться, поэтому требуются компенсаторы. Компенсационные швы должны быть размещены так, чтобы трещины не образовывались в зоне основной передачи нагрузки, примыкающей к анкерным болтам.

Рисунок 3

Вид в разрезе, если смотреть со стороны маховика в сторону масляного насоса. (Иллюстрация предоставлена Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент двадцатилетней давности, спроектированный с минимальной заменой стальной арматуры, является кандидатом на замену. или ремонт. Обычные методы ремонта включают удаление верхних слоев цементного раствора и бетона толщиной от 24 до 30 дюймов, отрезание и модернизацию анкерных болтов, добавление тяжелой арматуры в выкопанную зону и последующее натяжение при ремонте старого оставшегося бетона.

Чрезвычайно важно, что использовать для ремонта после натяжения, описанного выше. Если график работы позволяет от 21 до 28 дней, бетон на портландцементе является лучшим выбором. Если требуется продукт с 24-часовым отверждением, следует использовать модифицированный полимерами бетон. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах фундамента компрессора.

Что не следует использовать в качестве материала для глубокой заливки для замены удаленного бетона, так это эпоксидный цементный раствор, который используется в качестве окончательного покрытия поверх фундамента. Эпоксидные затирки – это именно то, что затирка предназначена для использования толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1 000 000 фунтов на квадратный дюйм до 2 500 000 фунтов на квадратный дюйм, причем более низкий диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы при обычных температурах фундамента достаточно ползучести, что может привести к смещению оборудования. Имели место катастрофические поломки машин в результате глубокой заливки эпоксидной смолой. Новый фундамент компрессора не должен проектироваться с верхней заливкой эпоксидной смолы толщиной 14 дюймов, а старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизированных анкерных болтов, также добавлена регулируемая система поддержки, облегчающая повторную настройку. На рис. 3 показан типичный проект ремонта фундамента.

Ссылки:

1. Пракаск, Шамшер и Виджай К. Пури, Основы для машин: анализ и проектирование, Серия Wiley в геотехническом проектировании.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, 1:12 Информационный бюллетень по технологиям цементации.

КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ, ВКЛАДЫВАЕМЫХ В БЕТОННУЮ КЛАДКУ – NCMA

ТЭК 12-03С

ВВЕДЕНИЕ

Анкерные болты предназначены для передачи нагрузки на кладку от таких приспособлений, как ригели, пороги и опорные плиты. И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1). Величина этих нагрузок значительно варьируется в зависимости от применения.

В настоящем ТЭК обобщены требования к надлежащему проектированию, детализации и установке анкерных болтов, встроенных в бетонную каменную конструкцию, на основе положений «Требований строительных норм и правил к каменным конструкциям» издания 2013 г. (ссылка 1). Следует отметить, что в изданиях 2012 года Международного строительного кодекса и Международного жилищного кодекса (ссылки 3 и 4) содержатся ссылки на положения Строительных норм и правил издания 2011 года для каменных конструкций (сноска 5), которые не содержат существенных отличий от следующие методологии анализа и проектирования.

Рисунок 1—Расчетные нагрузки на анкеровку

Типы и конфигурации анкеровки

Анкерные болты обычно можно разделить на две категории: закладные анкерные болты, которые помещаются в цементный раствор во время возведения кладки; и постустановленные анкеры, которые размещаются после возведения кладки. Установленные после установки анкеры обеспечивают устойчивость к сдвигу и растяжению (вытягиванию) за счет расширения по отношению к кладке или втулкам или за счет приклеивания эпоксидной смолой или другими клеями. Конструкция устанавливаемых после установки анкеров должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.

Конфигурации анкерных болтов, предусмотренные Строительными нормами и правилами для каменных конструкций, относятся к одной из двух категорий:

Анкеры с изогнутыми стержнями, которые включают обычные болты J и L, представляют собой стальные стержни с резьбой с крючками на конце, встроенные в кладку . Анкерные болты с изогнутыми стержнями должны соответствовать требованиям к материалам Стандартной спецификации для углеродистой конструкционной стали, ASTM A36/A36M (ссылка 6).
включают обычные болты с квадратной или шестигранной головкой с резьбой, а также плоские анкеры (где к концу болта приваривается стальная пластина). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. дюйм, ASTM A307, класс A (ссылка 7).

Для других конфигураций анкерных болтов, включая анкеры с последующей установкой, расчетные нагрузки определяются путем испытаний не менее пяти образцов в соответствии со Стандартными методами испытаний на прочность анкеров в бетонных и каменных элементах, ASTM E488 (ссылка 8) при нагрузках и условия, которые представляют предполагаемое использование. Допустимые расчетные значения напряжения ограничены 20% от средней испытанной прочности анкерного болта. Используя расчетные положения по прочности, номинальная расчетная прочность ограничена 65% от средней испытанной прочности.

Строительные нормы и правила для каменных конструкций (ссылка 1) содержит положения о расчете анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3 соответственно). Обзор этих подходов к проектированию можно найти в Расчете допустимых напряжений бетонной кладки, ТЕК 14-7С, и Положениях по расчету прочности бетонной кладки, ТЕК 14-4В (ссылки 9, 10). Обратите внимание, что глава 5 свода правил также включает предписывающие критерии для крепления пола и крыши, которые применимы к каменной кладке, разработанной эмпирическим путем, но эти положения здесь не рассматриваются.

Хотя многие требования к конструкции анкеров различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для этих двух подходов к проектированию. Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.

Эффективная площадь анкерных болтов

Для обоих методов расчета чистая площадь анкерных болтов, используемая для определения расчетных значений, представленных в настоящем ТЭК, принимается равной следующим значениям, которые учитывают уменьшение площади из-за наличия анкера резьба:

Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
Анкер ⅝ дюйма = 0,226 дюйма² (145,8 мм²)
Анкер ¾ дюйма = 0,334 дюйма² (215,4 мм²)
Анкер ⅞ дюйма = 0,462 дюйм² (298,0 мм²)

Эффективная длина анкеровки

Минимальная эффективная длина анкеровки для анкерных болтов составляет четыре диаметра болта (4 d _b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. 2). Длина заделки болтов с головкой, l _b , измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности головки болта. Для анкеров с изогнутыми стержнями эффективная длина заделки измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности на изогнутом конце минус один диаметр анкерного болта.

Рисунок 2—Минимальная эффективная длина анкеровки

Размещение

Анкерные болты должны быть залиты цементным раствором, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в швах строительного раствора, толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, размещенных в швах строительного раствора, требуется минимальный зазор ¼ дюйма (6,4 мм) и ½ дюйма (12,7 мм) между анкерным болтом и ближайшей поверхностью кладки для мелкозернистого и крупнозернистого раствора соответственно. Это требование применяется к анкерным болтам, заделанным в верхнюю часть каменной кладки, а также к болтам, проникающим через лицевые оболочки каменной кладки, как показано на рисунке 2. Хотя исследования (ссылка 11) показали, что размещение анкеров в отверстиях увеличенного размера в лицевой оболочки не оказывают значительного влияния на прочность или производительность анкеров по сравнению с теми, которые размещаются в отверстиях, лишь немного превышающих диаметр анкера, в правилах принято решение сохранить эти требования к зазору в качестве удобного средства проверки того, что цементный раствор надлежащим образом затвердел вокруг анкерного болта. .

Несмотря на то, что это редко имеет решающее значение в типичном проекте каменной кладки, Требования строительных норм и правил для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было как минимум равно диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы обеспечить адекватные характеристики анкера и закрепление цементного раствора вокруг анкера.

Существующие нормы кладки не учитывают допуски на размещение анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения конструктивной арматуры, могут быть изменены для применения к анкерным болтам. Чтобы правильно выровнять анкерные болты во время заливки раствора, можно использовать шаблоны для удержания болтов в пределах необходимых допусков. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают утечку раствора в тех случаях, когда анкеры выступают сбоку от стены.

Зоны прогнозируемого сдвига и растяжения

Зона прогнозируемого разрыва при растяжении, A _pt , и площадь прогнозируемого разрыва при сдвиге, A _pv , для головных и изогнутых стержневых анкеров определяются по уравнениям 1 и 2. следующим образом:

Расстояние от края анкерного болта, l _до , измеряется в направлении приложенной нагрузки от центра анкерного болта до края каменной кладки. Когда проектируемые площади соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A _pt или A _pv , как показано на рис. 3. Любая часть проектируемой площади, которая попадает в открытую ячейку, открытое ядро, открытое головное соединение или выходит за пределы каменной кладки, вычитается из расчетное значение A _pt и A _pv . Графическое представление конуса разрушения при растяжении показано на Рис. 4.

Рис. 3 — Уменьшение площади проекции при перекрытии конусов разрушения

Рисунок 4—Предполагаемый конус разрушения анкерных болтов

Натяжение

Допустимая осевая растягивающая нагрузка, Ba, для анкерных болтов с головкой и изогнутым стержнем принимается как меньшее из Уравнения 3, допустимой осевой растягивающей нагрузки, определяемой прорывом каменной кладки, и Уравнения 4, допустимая осевая растягивающая нагрузка зависит от податливости анкера. Для анкеров с изогнутыми стержнями допустимая осевая растягивающая нагрузка также должна быть меньше нагрузки, определяемой уравнением 5 для выдергивания анкера.

Сдвиг

Допустимая сдвигающая нагрузка, B _v , для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее значение из уравнения 6, допустимая поперечная нагрузка определяется прорывом кладки, уравнение 7, допустимая поперечная нагрузка определяется разрушением кладки, уравнение 8, допустимая поперечная нагрузка, зависящая от выступа каменной кладки, и уравнение 9, допустимая поперечная нагрузка, определяемая податливостью анкера.

Комбинированный сдвиг и растяжение

Анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Зависимость между приложенными растягивающими и сдвигающими нагрузками и допустимыми растягивающими и сдвигающими нагрузками показана на рисунке 5.

Рисунок 5 — Конфигурация для примера расчета

Расчетные положения для анкерных болтов с использованием метода расчета прочности почти идентичны используется для расчета допустимого напряжения с соответствующими изменениями для преобразования требований для получения номинального осевого растяжения и расчетной прочности на сдвиг. Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:

при контроле номинальной прочности анкера путем продавливания кладки, разрушения кладки или выдавливания анкера Ф принимается равным 0,50,
при контроле номинальной прочности анкера податливостью анкерного болта Φ принимается равным 0,90,
при контроле номинальной прочности анкера выдергиванием анкера Ф принимается равной 0,65.

Растяжение

Номинальная осевая прочность на растяжение, B _и , для анкерных болтов с головкой и изогнутой балкой принимается как меньшее из Уравнения 11, номинальной осевой прочности, определяемой прорывом каменной кладки, и Уравнения 12, номинальной осевой прочности предел прочности при растяжении определяется податливостью анкера. Для анкеров с изогнутыми стержнями номинальная осевая прочность на растяжение также должна быть меньше, чем определенная по уравнению 13 для отрыва анкера.

Сдвиг

Номинальная прочность на сдвиг, Bvn, для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее из Уравнение 14, Номинальная прочность на сдвиг, определяемая разрушением кладки, Уравнение 15, Номинальная прочность на сдвиг, определяемая разрушением кладки , Уравнение 16, номинальная прочность на сдвиг, зависящая от выдвигания каменной кладки, и Уравнение 17, номинальная прочность на сдвиг, зависящая от податливости анкера.

Комбинированный сдвиг и растяжение

Как и при расчете допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Два анкера с головкой ½ дюйма (12,7 мм) представляют собой болтовое соединение балки крыши с каменной стеной толщиной 8 дюймов (203 мм), см. рис. 5 ниже. Стена имеет минимальную указанную прочность на сжатие, f’ _м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 тысяч фунтов на квадратный дюйм (413,7 МПа), эффективную длину заделки и расстояние между болтами 6 дюймов (50,8 мм).

Допустимое расчетное напряжение

Можно предположить, что D + L _R – основная комбинация нагрузок. При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это обычно бывает с болтовыми соединениями, подвергаемыми сдвигу, нагрузка передается со смещением, равным e, равному аддитивной толщине ригеля и соединительных элементов. Эта внецентренная нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерную оценку, плечо момента можно приблизительно определить как ⅚ умноженное на расстояние от центральной линии болта до края ригеля, обозначенное как 9. 0217 x для этого примера. Индуцированную силу натяжения всего соединения можно рассчитать следующим образом:

Используя уравнение 1, можно определить площадь разрыва при растяжении для каждого болта, которая составляет 113,10 дюймов² (729,68 см²), однако из-за близости болтов к одному во-вторых, есть перекрытие прогнозируемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия. Измененная площадь проекции для каждого болта становится:

Используя приведенное выше уравнение, модифицированный A _pt равен 90,99 дюйма² (578,03 см²).

В свою очередь, прочность на растяжение в осевом направлении контролируется либо разрушением каменной кладки (уравнение 3), либо податливостью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно для анкеров с изогнутыми стержнями и не требует проверки):

Для В этом примере осевая прочность на растяжение контролируется прочностью кладки на разрыв, B _ab .

Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь разрыва при сдвиге для каждого анкера. Для этого конкретного примера, учитывая направление сдвиговой нагрузки и большое расстояние от края, прорыв каменной кладки при сдвиге не будет определяющим видом разрушения. Расчетные значения прочности на разрушение каменной кладки (уравнение 7), выдвигание анкера (уравнение 8) и растяжение анкера (уравнение 9) следующие:0217 Б _ВК .

Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:

Поскольку отношение спроса к грузоподъемности меньше 1,0, расчет выполнен.

Расчет прочности

Предполагается, что управляющая комбинация нагрузок для соединения составляет 1,2 D +1,6 L _R . При этом влияние внецентренной сдвигающей нагрузки анализируется аналогично примеру расчета допустимого напряжения, что дает факторизованную растягивающую силу 2688 фунтов (11,9 фунта). 6 кН), действующей на все соединение. Расчетная сдвигающая нагрузка, действующая на соединение, составляет 2240 фунтов (9,96 кН).

Опять же, ссылаясь на уравнение 1 и изменяя его для перекрытия проектируемой области прорыва, A _pt для каждого анкерного болта получается равным 90,99 дюйма² (578,03 см²). Для пояснения обратитесь к примеру расчета допустимого напряжения.

Прочность на осевое растяжение, определяемая путем расчета разрушения кладки (уравнение 11) и текучести анкера (уравнение 12), является следующей (как и раньше, уравнение 13 не нужно проверять, поскольку оно применимо только к анкерам с изогнутыми стержнями):

Номинальная осевая прочность на растяжение зависит от текучести анкера, B _и .

Номинальная прочность на сдвиг контролируется разрушением каменной кладки (уравнение 15), выдвиганием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают прорыв при сдвиге маловероятен):

В этом примере номинальная прочность на сдвиг для каждого анкера контролируется разрушением каменной кладки, Б _ВНК .

Применяя соответствующие коэффициенты снижения прочности Φ = 0,9 для податливости анкера под действием растягивающих нагрузок и Φ = 0,5 для разрушения кирпичной кладки под действием сдвигающих нагрузок и проверяя комбинированные эффекты нагрузки для отдельного анкера по уравнению 18, получаем следующее:

С отношение спроса к мощности менее 1,0, проект удовлетворен.

ОБОЗНАЧЕНИЯ

A _b = площадь поперечного сечения анкерного болта, дюйм² (мм²)
A _pt = площадь проекции на поверхность каменной кладки прямого круглого конуса для расчета прочности на отрыв анкерных болтов, дюйм² (мм²)
A _pv = площадь проекции одной -половина прямого круглого конуса для расчета прочности на отрыв анкерных болтов, дюйм² (мм²)
B _a = допустимая осевая нагрузка на анкерный болт, фунты (Н)
B _ab = допустимая осевая растягивающая нагрузка на анкерный болт при управлении выломом каменной кладки, фунт (Н)
B _и = номинальная осевая прочность анкерного болта, фунты (Н)
B _{и b} = номинальная осевая прочность анкерного болта на растяжение при прорыве каменной кладки, фунты B (Н)

9 9 = номинальная осевая прочность анкерного болта на растяжение под действием вытягивания анкера, фунты (Н)
B _и = номинальная осевая прочность анкерного болта на растяжение под действием деформации стали, фунты (Н)
B _ap = допустимая осевая растягивающая нагрузка на анкерный болт при управлении вытягиванием анкера, фунты (Н)
B _as = допустимая осевая растягивающая нагрузка на анкерный болт при управлении податливостью стали, фунты (Н)

9 B _V = допустимая сила сдвига на якорный болт, LB (N)
B _VB = допустимая нагрузка на сдвиг на якорном болте при управлении Masonry Breakout, LB (N)
B _VC = LB (N)
B _VC
= LB (N)
B _VC. поперечная нагрузка на анкерный болт при смятии каменной кладки, фунт (Н)
B _VN = Прочность на якорный болт сдвига, LB (N)
B _VNB = Прочность номинальной сдвига якоря BOLT при управлении Masonry Breakout, LB (n)
17 BANGOR BOLT при управлении Masonry Breakout, LB (n)
17171717171717171717171717171717171717171021717171021717.10217171717171711717117171717171710217171710217171217. = номинальная прочность анкерного болта на сдвиг при воздействии на каменную кладку, фунты (Н) Прочность на сдвиг анкерного болта при регулировании текучестью стали, фунт (Н)
B _vpry = допустимая поперечная нагрузка на анкерный болт при управлении анкерным подпором, фунты (Н)
b _a = unfactored axial force on anchor bolt, lb (N)
b _af = factored axial force in anchor bolt, lb (N)
b _v = unfactored shear force on анкерный болт, фунт (Н)
B _VF = факторированная сила сдвига в якорном болте, LB (N)
D _B = номинальный диаметр якорного болта, дюйм (мм)
E = ECCENTID нагрузки на прикладное нагрузка на. , дюймы (мм)
e _b = выступающая часть опоры изогнутого анкерного стержня, измеренная от внутренней кромки анкера в месте изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
f ‘ _м = указанная прочность каменной кладки на сжатие, psi (МПа)
F _Y = Указанный прочность урожая стали для якорей, PSI (MPA)
L _B = Эффективная длина встраивания якорных болтов, в. краевое расстояние, измеренное в направлении нагрузки, от края кладки до центра поперечного сечения анкерного болта, дюймы (мм)
s = расстояние между анкерами, дюймы (мм)
x = глубина от центра линия анкера к краю ригеля
Φ = коэффициент снижения прочности.

Спецификация для каменных конструкций, TMS 605-13/ACI 530.1-13/ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.

Международные строительные нормы и правила, Совет по международным нормам, 2012 г.

Международный жилищный кодекс, Совет по международному кодексу, 2012 г.

Требования строительных норм и правил к каменным конструкциям, TMS 402-11/ACI 530-11/ASCE 5-11, Отчет Объединенного комитета по стандартам каменной кладки, 2011 г.

Стандартные технические условия на углеродистую конструкционную сталь, ASTM A36-12, ASTM International, 2012.

Стандартные технические условия на болты и шпильки из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307-12, ASTM International, 2012.

Стандартные методы испытаний на прочность анкеров в бетонных и кирпичных элементах, ASTM E488-10, ASTM International, 2010.

Расчет допустимого напряжения бетонной кладки, TEK 14-7C, Национальная ассоциация бетонщиков, 2011 г.

Положения о расчете прочности бетонной кладки, ТЭК 14-4B, Национальная ассоциация бетонщиков, 2008 г.

Испытание анкерных болтов в кладке из бетонных блоков, Таббс, Дж. Б., Поллок, Д. Г., и Маклин, Д. И., Журнал Masonry Society Journal, 2000.

NCMA TEK 12-3C, редакция 2013 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Анкерный болт Express США | Качество, скорость и быстрая доставка

Рекомендуемые
Бестселлер
Новый

Выберите параметры
Быстрый просмотр
Резьбовой стержень 3/4–10 дюймов F1554 класса 55 (простой)
Сейчас: $3,77–$15,06
3/4-10″ F1554, класс 55, полнорезьбовой стержень. Крепежные изделия: Наш резьбовой стержень не поставляется в комплекте с гайками и шайбами. См. рекомендуемые элементы для соответствия крепежным деталям и сертификатам. Стандартные длины…
В корзину
Быстрый просмотр
Изогнутый анкерный болт 3/4 “x 12” F1554 класса 55
Сейчас: 7,12 $
Конструкционный анкерный болт 3/4″x12″, изгиб 3″ и минимальная длина резьбы 4″. Материал F1554 Марка 55-С1 Диаметр (мин.) 0,6773 дюйма
В корзину
Быстрый просмотр
3/4 “x 12” F1554 класс 55 оцинкованный изогнутый анкерный болт
Сейчас: 9,74 $
Конструкционный анкерный болт 3/4″x12″, изгиб 3″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,6773″<
В корзину
Быстрый просмотр
Миксер Jiffler® 117
Сейчас: $10,43
Изготовлен из плакированной стали, регулируемые колеса 2-1/2 дюйма, вал 1/4 x 11 дюймов. Для смешивания в 1-галлонном контейнере используйте стандартную дрель со скоростью более 1800 об/мин. Произведено в Индианаполисе, штат Индиана, с 1950 года.

Добавить в корзину
Быстрый просмотр
3/4 “x 18” F1554 Grade 55 Оцинкованный изогнутый анкерный болт
Сейчас: 11,68 $
Анкерный болт 3/4″x18″, изгиб 3″ и длина резьбы не менее 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,6773″<
В корзину
Быстрый просмотр
3/4 “x 24” F1554 Grade 55 Оцинкованный изогнутый анкерный болт
Сейчас: 13,38 долл. США
Конструкционный анкерный болт 3/4″x24″, изгиб 4″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) 0,6773″<
Выберите параметры
Быстрый просмотр
3/4 “x 24” с 4-дюймовой резьбой F1554, класс 55, оцинкованный прямой анкерный болт
Сейчас: $14,72
Конструкционный анкерный болт 3/4 x 24 дюйма и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин. ) A 0,6773 дюйма <
Выберите параметры
Быстрый просмотр
3/4 “x 18” с 4-дюймовой резьбой F1554, класс 55, оцинкованный прямой анкерный болт
Сейчас: $12,20
Анкерный болт 3/4″x18″ и минимальная длина резьбы 4″. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) A 0,6773 дюйма <

В корзину
Быстрый просмотр
1-1/2-дюймовая шайба USS с горячим цинкованием (упаковка из 25 шт.)
Сейчас: $40,80
Плоская шайба USS 1-1/2 дюйма; горячее цинкование погружением. 25 шт. в упаковке.
В корзину
Быстрый просмотр
1-дюймовая плоскомоечная машина USS, горячеоцинкованная (50 шт.
в упаковке)
Сейчас: 38,40 долл. США
Плоская шайба USS размером 1 дюйм; горячее цинкование погружением. Упаковка из 50 шт.
Добавить в корзину
Быстрый просмотр
7/8-дюймовая плоскомоечная машина USS с горячим цинкованием (упаковка из 75 шт.)
Сейчас: 47,70 долл. США
Плоская шайба USS 7/8 дюйма; горячее цинкование погружением. Упаковка из 75 шт.
В корзину
Быстрый просмотр
3/4-дюймовая плоскомоечная машина USS, горячеоцинкованная (100 шт. в упаковке)
Сейчас: 45,60 $
Плоская шайба USS 3/4 дюйма; горячее цинкование погружением. 100 шт. в упаковке.

Избранное

Бестселлер

Новый

Предварительное натяжение анкерных болтов — Артикул

12 февраля 2021 г.

Нет ничего простого в том, чтобы рекомендовать предварительное натяжение анкерных болтов. Спросите десять инженеров, и вы получите одиннадцать различных рекомендаций. Компания Meca провела все исследования, чтобы попытаться решить эту проблему раз и навсегда… по крайней мере, до тех пор, пока не будут опубликованы следующие рекомендации по предварительному натяжению анкерных болтов. Мы определенно не являемся экспертами в этой теме, поэтому попытались разбить ее на простые рекомендации, которым можем следовать даже мы.

Требуется ли предварительная затяжка анкерных болтов?

В соответствии с «Ветровыми нагрузками и расчетом анкерных болтов для нефтехимических предприятий» (ASCE, 1997 г.) предварительное натяжение анкерных болтов рекомендуется для следующих трех ситуаций:

Высокие суда, чувствительные к ветру, такие как башни отношение ширины 15 или более или высота более 100 футов [30 м].
Динамическое оборудование, такое как компрессоры или другое пульсирующее оборудование
Высокопрочные анкерные болты для минимизации реверсирования нагрузки

Анкерные болты стека обычно не испытывают изменения направления нагрузки, потому что они переходят от большого напряжения растяжения к равному напряжению сжатия. Анкерные болты переходят от отсутствия натяжения/сжатия к некоторому значению натяжения, поэтому это не полное изменение направления нагрузки. Многие штабели, разработанные MecaStack, соответствуют первому критерию и превышают либо 100 футов [30 м], либо отношение высоты к диаметру, равное 15. В соответствии с этим критерием для многих штабелей было бы полезно предварительное натяжение анкерных болтов.

Предварительное натяжение анкерных болтов имеет несколько преимуществ:

1) Когда ожидается циклическая нагрузка, предварительное натяжение помогает свести к минимуму колебания растягивающего напряжения внутри болта. Это улучшает усталостную долговечность, поскольку болт будет оставаться в натянутом состоянии при циклической нагрузке. Предварительное натяжение создает сжатие между опорной плитой и бетоном, и часть нагрузки направлена на уменьшение этого сжатия, а не на увеличение натяжения болта. Это несколько показано на графике.

2) Предварительное натяжение увеличивает сжимающую силу, действующую на бетон, что увеличивает сопротивление сдвигу, которое может быть достигнуто за счет трения между опорной плитой и фундаментом. Если сдвигающие нагрузки высоки, а трения из-за собственного веса конструкции недостаточно, то добавление предварительного натяжения увеличит это сопротивление трению сдвигающих нагрузок. Это может быть желательно, если у вас слишком большие отверстия для анкерных болтов, и конструкция может двигаться до того, как болты зацепятся, чтобы противостоять сдвигу.

Должен ли я всегда притворяться?

При чтении приведенных выше указаний может показаться, что для высоких стеков предварительная натяжка всегда желательна. К сожалению, это не так просто. В Руководстве по проектированию стали AISC 1 «Конструкция опорной плиты и анкерного стержня», 2-е издание, говорится следующее:

Предварительное натяжение стержня может улучшить его усталостную долговечность, но анкерные стержни могут быть эффективно предварительно натянуты только относительно стали. Даже при натяжении стержня 55 тыс. фунтов на квадратный дюйм и длиной 24 дюйма для снятия всех предварительных натяжений требуется только ползучесть/усадка бетона 0,05 дюйма. Таким образом, при необходимости предварительного натяжения анкерного стержня рекомендуется использовать стальную втулку, достаточную для передачи предварительного натяжения анкерного стержня с анкерной плиты на опорную плиту.

Это очень хороший момент и, на наш взгляд, один из самых важных определяющих факторов. Если в фундаменте не установлена стальная втулка, то нет смысла предварительно натягивать анкерные болты, так как маловероятно, что предварительное натяжение все равно сохранится. Если предварительное натяжение желательно и указано, то мы считаем обязательным, чтобы анкерный болт был спроектирован с трубной втулкой, как показано справа. Это может быть проблемой с точки зрения логистики, потому что часто инженер, проектирующий штабель, не обязательно проектирует фундамент.

Когда предъявлять претензии?

Предварительное натяжение требует установки втулки вместе с анкерными болтами, что не всегда возможно или желательно. Нам нужны более совершенные критерии, чтобы точно определить, когда претензия действительно необходима. Наиболее распространенной формой циклической нагрузки на штабель может быть вибрация, вызванная ветром (срыв вихрей). В большинстве стеков, если вихреобразование было адекватно решено с помощью демпфера, полос и т. д., то циклическая нагрузка будет минимальной. Руководство по проектированию AISC «Конструкция опорной плиты и анкерного стержня» еще раз дает некоторые рекомендации по этой теме:

Соединения основания колонны, подвергающиеся более чем 20 000 повторных применений осевого растяжения и/или изгиба, должны быть рассчитаны на усталость. Когда диапазон максимального усталостного напряжения меньше порогового диапазона усталостного напряжения, 7 тысяч фунтов на квадратный дюйм [48,2 МПа], дальнейшая проверка анкерных стержней на усталость не требуется.

Это дает разработчикам некоторые конкретные рекомендации по определению того, когда может потребоваться предварительное натяжение. В зависимости от того, какие критерии вихреобразования соблюдаются в MecaStack, некоторые нормы проектирования оценивают ожидаемое количество циклов. Некоторые из этих кодов могут также оценивать статические эквивалентные нагрузки, и с помощью этих нагрузок можно, вероятно, оценить растягивающее напряжение в болтах. К сожалению, на момент написания этой статьи MecaStack не выполняет эти проверки автоматически, но, возможно, когда-нибудь это будет включено.

Сколько претензий?

Когда требуется предварительное натяжение, существуют разные мнения о том, какое предварительное натяжение следует указать. Некоторые инженеры рекомендуют устанавливать предварительное натяжение, равное максимальному натяжению, ожидаемому из-за боковой нагрузки, а другие инженеры рекомендуют от 50% до 70% этих учитываемых растягивающих нагрузок. В «Ветровых нагрузках и расчетах анкерных болтов для нефтехимических предприятий» рекомендуется одна треть (1/3) предела прочности болта на растяжение.

Как подать заявку?

Если требуется предварительное натяжение, вот наиболее распространенные способы достижения предварительного натяжения:

1) Гидравлический домкрат – наиболее точный метод, который рекомендуется при наличии гидравлического оборудования и наличии достаточных физических зазоров для использования оборудования.

2) Поворот гайки – это самый простой способ выполнения, дающий достаточно точные результаты. Доведите до состояния «плотно затянуто», а затем вращение гайки после плотного прилегания можно оценить с помощью следующего уравнения.

Поворот гайки, градусы = 360 * L * At * ft * Tlc / (E * Ad) 92)

Если необходимо повторно затянуть болт, чтобы учесть любую потерю предварительного натяжения, гайку следует ослабить, довести до плотного прилегания, а затем повернуть на рассчитанное число градусов.

3) Динамометрический ключ — обеспечивает только приблизительное измерение фактической нагрузки предварительного натяжения

T = K * D * P

T = момент затяжки, тыс.фунтов на дюйм (кН-мм)
K = коэффициент крутящего момента, безразмерный (обычно 0,2 )
D = Номинальный диаметр болта, дюймы (мм)
P = Растягивающая нагрузка болта, тыс.фунтов (кН)

Добавляет ли предварительное натяжение нагрузку на болт?

Распространенное заблуждение состоит в том, что если вы прикладываете к болту предварительное натяжение, то при нагружении дополнительное напряжение добавляется к предварительному натяжению. На самом деле это не так, приложение нагрузки к болту служит только для уменьшения сжимающего напряжения между опорной плитой и фундаментом. Максимальное напряжение на болте не увеличивается, если указано предварительное натяжение.

Особые требования к демпфирующим прокладкам:

При использовании демпфирующей прокладки все приведенные здесь рекомендации по предварительному натяжению больше не применяются. Если Meca поставляет демпферную подушку, мы рекомендуем предварительное натяжение, подходящее для использования с подушкой.
