Что такое дюбель: Виды дюбелей, их назначение и правильный выбор

alexxlab | 27.06.1993 | 0 | Разное

Дюбель | это… Что такое Дюбель?

Запрос «Чопик» перенаправляется сюда; см. также другие значения.

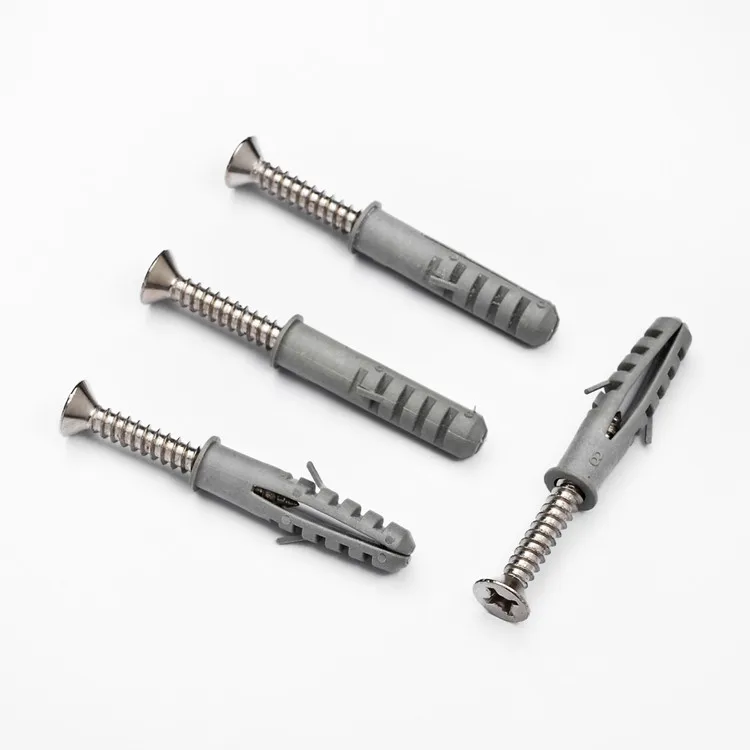

Пластмассовые дюбели с шурупами

К сожалению, в вашем браузере отключён JavaScript, или не имеется требуемого проигрывателя.
Вы можете загрузить ролик или загрузить проигрыватель для воспроизведения ролика в браузере.

Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

Содержание 1 История 2 Конструкция 3 Классификация 3.1 Способы закрепления дюбеля 3.2 Способы монтажа, в зависимости от конструкции дюбеля 3. 3 Материал изготовления 3.4 Виды монтажа 3.5 Назначение 3.5.1 Назначение по материалу основания 3.5.2 Назначение по области применения 4 Размеры дюбелей, шурупов к ним и отверстий под дюбели 5 Установка 6 См. также 7 Литература 8 Ссылки

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из – за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

• Сила трения — дюбель своими стенками прижимается к основанию.
• Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

• Забивание
• Закручивание

Материал изготовления

• Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).
• Металлический (латунный, из нержавеющей стали и других сплавов).

Виды монтажа

Сквозной монтаж с использованием дюбель гвоздя/глухаря

• Предварительный монтаж — дюбель устанавливается в основание на всю длину.
• Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов

Дюбель для газобетона

Дюбель с наружной резьбой для гипсокартона, со вставленной насадкой к шуруповёрту в виде специального сверла-отвёртки

Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

• Для плотных полнотелых материалов: кирпича, бетона, природного камня.
• Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.
• Для листовых материалов: гипсокартона, ДСП.

Назначение по области применения

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).
• Мебельный дюбель.

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Дюбель		Отверстие под дюбель		Диаметр шурупа, мм
диаметр, мм	длина, мм	диаметр сверла, мм	глубина сверления, мм
5	25	5	30	3,5 — 4,0
6	30	6	36	4,0 — 5,0
6	40	6	46	4,0 — 5,0
6	50	6	56	4,0 — 5,0
8	40	8	48	4,5 — 6,0
8	50	8	58	4,5 — 6,0
8	65	8	73	4,5 — 6,0
10	50	10	60	6,0 — 8,0
10	80	10	90	6,0 — 8,0
12	60	12	72	8,0 — 10,0
14	70	14	84	8,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

• Анкер
• Глухарь
• Дюбель-гвоздь
• Саморез
• Шуруп

Литература

• Панкратов Б. Крепёж в ассортименте или Где пасуют гвозди и шурупы // Техника — молодёжи : Журнал. — 1996. — № 4. — С. 66—68. — ISSN 032—33IX.

Ссылки

• Дюбели. Параметры и виды.
• Выбираем дюбель.

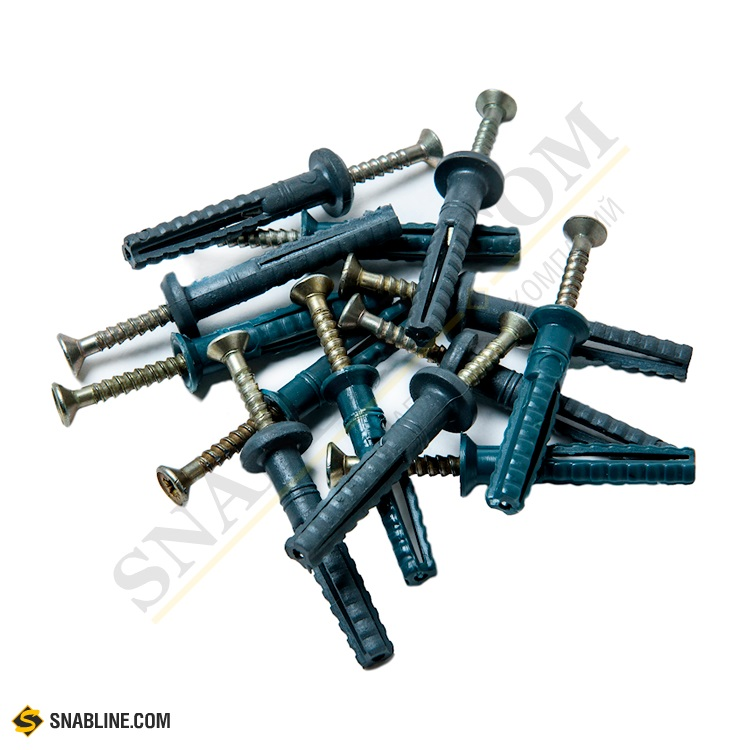

Что такое дюбель-гвозди и для чего они необходимы? | Обзоры товаров

Главная

Обзоры и советы

Обзоры товаров

Что такое дюбель-гвозди и для чего они необходимы?

Дюбель-гвозди – это современный крепёжный элемент, пришедший на замену деревянным шкантам, именуемым в простонародье чопиками.

Благодаря своим техническим характеристикам дюбель-гвозди существенно упрощают процесс проведения монтажных и демонтажных работ, обеспечивая при этом максимально надёжное крепление любых конструкций.

Что собой представляют дюбель-гвозди?

На сегодняшний день производители, занимающиеся производством крепёжного оборудования, предлагают клиентам большой ассортимент дюбель-гвоздей самой различной конфигурации и размера. И ввиду огромного ассортимента потребителю, решившему использовать крепежи этого типа, необходимо знать обо всех их характеристиках и свойствах. Ведь наличие таких знаний позволит подобрать оптимальное крепёжное изделие. Классический дюбель-гвоздь представляет собой изделие, состоящее из двух элементов, а именно, пластикового дюбеля и металлического гвоздя. Пластиковый дюбель забивается в отверстие, в результате чего происходит расширение его внутренней части, что обеспечивает надёжную фиксацию дюбеля.

Для каких целей используются дюбель-гвозди?

Основным предназначением этого изделия является надёжная и долговечная фиксация на несущей поверхности. При этом использование данных крепёжных элементов на бетонных или кирпичных несущих поверхностях позволяет существенно повысить скорость проведения монтажных работ. При этом присутствие у дюбеля специализированных манжет позволяет не делать чрезмерных заглублений и фиксировать дюбель на краю отверстия. Используя дюбель-гвозди, можно проводить монтаж металлических или деревянных конструкций, подвесных потолков, подвешивать мебель, а также создавать обрешётку для вентилируемых фасадов.

Какие виды дюбель-гвоздей предлагают современные производители?

В зависимости от поставленных перед ними задач, специалистам, выполняющим строительные и монтажные работы, приходится пользоваться различными инструментами и расходными материалами. Так, например, для создания креплений в бетоне, кирпиче и гипсокартоне используются различные типы дюбелей, так как в некоторых случаях для обеспечения долговечности и надёжности такой конструкции необходимо, чтобы она обладала прочным металлическим стержнем, а в других имела высокие влагозащитные характеристики. При этом даже классический дюбель обладает несколькими различными конфигурациями, которые будут отличаться друг от друга не только по своему внешнему виду, но и технологией проведения монтажных работ.

На сегодняшний день наибольшей популярностью и востребованностью у потребителей пользуются следующие типы дюбелей:

• Дюбель для проведения ручных монтажных работ. Такие дюбеля представляют собой классический дюбель-гвоздь, состоящий из двух элементов, таких как пластиковый дюбель и металлический гвоздь. После того, как дюбель был забит в отверстие, в него вкручивается отвёрткой или шуруповёртом металлический гвоздь, обладающий специализированной резьбой. Совершить покупку классических дюбель-гвоздей можно на нашем сайте.
• Дюбеля для пистолета. Монтажные работы проводятся с использованием специализированного элемента, а именно, автоматического пистолета. Использование такого оборудования существенно повышает скорость проведения монтажных работ. Стоит сказать, что главной отличительной особенностью такого дюбеля является отсутствие у него пластикового распорного элемента.
• Дюбеля для изоляционных работ. Главной особенностью этих дюбелей является то, что их крепёжный элемент может изготавливаться как из металла, так и из пластика или стекловолокна. Данные дюбеля предназначаются для крепления теплоизоляционных материалов любой сложности.

Дюбель Определение и значение | Dictionary.com

• Основные определения
• Викторина
• Связанный контент
• Примеры
• Британский

Показывает уровень оценки в зависимости от сложности слова.

[ dou-uhl ]

/ ˈdaʊ əl /

Сохрани это слово!

См. синонимы слова “дюбель” на сайте Thesaurus.com

Показывает уровень обучения в зависимости от сложности слова.

---

Определение дюбеля

сущ.

Также называется дюбельным штифтом. Столярные работы. булавка, обычно круглая, входящая в отверстия в двух соседних частях, чтобы предотвратить их скольжение или совместить их.

Деревянный брусок, вбитый в отверстие, просверленное в каменной стене, для установки гвоздей, используемых для крепления деревянных изделий.

круглый деревянный стержень относительно небольшого диаметра.

Стоматология. штифт, обычно металлический, вставляемый в корневой канал естественного зуба для дополнительной поддержки искусственной коронки.

глагол (используется с объектом), dow-eled, dow-el-ing или (особенно британский) dow-elled, dow-el-ling.

для усиления или отделки дюбелем или дюбелями.

ВИКТОРИНА

Сыграем ли мы в «ДОЛЖЕН» ПРОТИВ. “ДОЛЖЕН” ВЫЗОВ?

Должны ли вы пройти этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма обычно используется с другими глаголами для выражения намерения?

Начало шпонки

1300–50; Среднеанглийское dowle <Средне-нижненемецкое дюбель-вилка; сравнить немецкий Döbel, Dübel, древневерхненемецкий tubili

ДРУГИЕ СЛОВА СЛОВА дюбель

un·doweled, прилагательноеun·dow·elled, прилагательное

Слова рядом с дюбелем приданое

Dictionary. com Unabridged На основе Random House Unabridged Dictionary, © Random House, Inc. 2022

Слова, относящиеся к дюбелю

колышек, булавка

Как использовать дюбель в предложении

• Преимущество этой колыбели очевидно, поскольку есть ли склонность частично сформированного штифта к скольжению или раскачиванию.

  Деревянные соединения|William Fairham

• Шаблон надевается на концы прямой стойки, а центры дюбелей вбиваются в древесину.

  Деревянные соединения|William Fairham

• На рис. 192 показан готовый дюбель с небольшой канавкой, проходящей по всей его длине.

  Соединения для деревянных изделий|William Fairham

• На рис. 209 показана верхняя часть ножки стола и самодельный калибр для дюбелей.

  Соединения для деревянных изделий|William Fairham

• Когда это звучит лучше всего, приклейте дюбель на место и дайте ему высохнуть, прежде чем отпиливать его и резать наклонную часть.

  Игрушки для ручного обучения для мальчиков|Harris W. Moore

Определения слова «дюбель» из Британского словаря

дюбель

/ (ˈdaʊəl) /

---

соответствующие металлические отверстия

5 для соединения двух смежных деталейТакже называется: установочный штифт

Происхождение слова для дюбеля

C14: от средненижненемецкого dövel plug, от древневерхненемецкого tubili; относящийся к греческому thuphos клин

Английский словарь Коллинза – полное и полное цифровое издание 2012 г. © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Издательство 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

Что такое дюбель?

`;

Промышленность

Факт проверен

Дюбель — это тип круглого штифта, который используется для соединения предметов друг с другом. Дюбели также можно использовать для изготовления таких вещей, как стойки, карнизы и так далее. Как вы можете себе представить, дюбели изготавливаются из самых разных материалов и бывают разных размеров, с коническими концами и без них, а также со множеством других особенностей. Большинство хозяйственных магазинов предлагают огромный выбор дюбелей, и вы также можете заказать дюбели для конкретных целей или обработать их, если у вас есть доступ к мастерской по металлу или дереву.

Одним из распространенных материалов для дюбелей является дерево. Деревянные дюбели часто используются в деревообработке для усиления швов в мебели, а также они входят в состав плоской мебели, чтобы позволить потребителям быстро собрать мебель с минимальными навыками сборки. Возможно, вы также видели деревянные дюбели в клетках для птиц в качестве насестов или используемые в качестве карнизов для портьер и занавесок. Некоторые люди также используют дюбели для изготовления сушильных стеллажей или устанавливают выступающие дюбели в удобных местах, чтобы на них можно было повесить пальто и другую одежду.

Дюбели также могут быть изготовлены из различных металлов и даже пластика. Пластиковые и металлические дюбели могут быть снабжены такими элементами, как концы, которые будут расширяться после того, как дюбель будет вставлен, зафиксировав его на месте и создав очень прочное соединение. Металлические и деревянные дюбели также можно использовать в качестве поворотных штифтов в чем-то с подвижными частями, или они могут быть сконструированы так, чтобы их можно было снимать для разделения различных частей объекта.

Некоторые дюбели имеют конические концы для облегчения установки, а другие имеют тупые концы. На дюбелях также могут быть канавки для обеспечения сцепления, они могут быть окрашены, оставлены простыми или усилены различными материалами. Они бывают разной ширины и длины: от толстых длинных дюбелей, которые могут поддерживать тяжелые драпировки на больших окнах, до очень маленьких тонких дюбелей, используемых для соединения частей шкафа.

В тонкой деревообработке штифты могут быть чрезвычайно важны. Некоторые дисциплины деревообработки придают большое значение отказу от гвоздей и шурупов, полагаясь на очень прочные соединения, чтобы скрепить предмет мебели, и в этих дисциплинах обычно используются дюбели. Дюбель также может обеспечить стабильную опору с уменьшенным риском растрескивания или поломки предмета мебели, поскольку дюбель может быть сконструирован так, чтобы ломаться под нагрузкой, не повреждая мебель; эта функция может быть полезна для таких вещей, как стулья, которые иногда выдерживают непредвиденные нагрузки.

Мэри МакМахон

С тех пор, как несколько лет назад она начала работать на сайте, Мэри приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

С тех пор, как несколько лет назад она начала работать на сайте, Мэри приняла захватывающая задача быть исследователем и писателем AboutMechanics.
