cxema.org - Импульсный паяльник своими руками

В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд. Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.

Евгений в своей статье применил достаточно мощный электронный трансформатор, я же подумал использовать маломощный и компактный электронный трансформатор для питания галогенных ламп на 12 Вольт от неизвестного производителя.
Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт - о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.

Этого вполне достаточно для нагрева жала нашего самодельного паяльника.

Для начала был снят и разобран импульсный трансформатор.

Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков - количество зависит от рабочей частоты блока.

Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода - 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна. Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.

Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом - диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.

Далее нужно думать о конструкции жало.

Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака - греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом.

Остается прикрутить жало к шине - удобно болтами, можно также точечной сваркой или другим удобным способом.

Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга - для жала. Следите, чтобы шина не замкнулась с корпусом - используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).

Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель - устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.

Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.

АКА КАСЬЯН

И снова о паяльниках...газовый и импульсный паяльник., Ручной инструмент и электроинструмент, газонокосилки и тримеры, садовый инструмент и

В нашей первой беседе, посвященной знакомству с паяльниками, уже упоминались такие типы этого инструмента, как газовый, термовоздушный и инфракрасный. Поговорим более подробно об этих типах, а также о других видах паяльников, о которых еще не было сказано ни слова. Итак...

Газовый паяльник хорош тем, что может работать при отсутствии электросети. Для того, чтобы пользоваться им, вовсе не нужно приобретать газовый баллон и уж тем более таскать его вместе с паяльником. Все гораздо проще. Заряжается он от газового баллончика, который применяется при заправке газовых зажигалок.

По сути, данный инструмент является автономным источником тепловой энергии и помимо своего прямого назначения может использоваться и в иных "направлениях" К примеру, с его помощью можно разжечь костер. Причем, ни дождь, ни ветер не в силах этому помешать.

Данный паяльник имеет и другой название - "резак-паяльник". С помощью этого инструмента можно производить резку элементов, выполненных из легких материалов (пластик, оргстекло и т.д.).

Но, наряду с достоинствами, у газового паяльника есть и недостатки. Во-первых, работа с этим инструментом требует повышенного внимания. Открытое пламя, направленное на одежду или на легковоспламеняющийся материал, может стать причиной трагедии. И, во-вторых, во время работы от него исходит много копоти.

А теперь мы, как и обещали в прошлый раз, начинаем разговор об

импульсном паяльнике. Он относится к разновидности бытовых паяльников и, как правило, имеет форму пистолета. В "Википедии" об этом инструменте сказано, что появился он "в СССР ещё в 70-ые годы. На конце у него находятся 2 электрических контакта и подсветка. На контакты закрепляется нагревательный элемент. Внутри находится трансформатор, понижавший сетевое напряжение до нескольких вольт, которые и подводились к контактам. Нагревается такой паяльник за 10 секунд. Современные инструменты вместо лампочки накаливания имеют LED-подсветку.

Такие паяльники очень удобны для разогрева шурупов, если они не выкручиваются". Информация о помощи в выкручивании шурупов достаточно значима для тех, кто хоть раз сталкивался с подобной проблемой. К каким только ухищрениям ни приходится прибегать мастерам, чтобы выкрутить "упрямый" шуруп. Наверняка многие проходили через подобные "испытания". Пассатижи соскальзывают с круглой головки шурупа, отвертки срывают шлицы. Попытки пропилить шлицы ножовкой по металлу приводят к тому, что зубья ножовки портят поверхность, на которой "восседает" шляпка. Импульсный паяльник решает эту проблему за несколько секунд. Но... продолжим.

Источник говорит нам, что "импульсный паяльник предназначен для монтажа или демонтажа элементов и узлов электронных и электротехнических изделий. Нагревательный элемент - жало, изготовленное из медной проволоки. Нагрев жала происходит в результате пропускания через него электрического тока низкого напряжения. Импульсный инструмент потребляет крайне мало электроэнергии, т.к. ток через жало пропускается только во время пайки".

Как мы видим, данный паяльник - это плод современных технологий. Со времен античности, когда впервые стали использовать такие устройства, этот инструмент прошел стадии эволюции. И, как говорится, то ли еще будет. Он стал не только итогом многовековых изысканий изобретателей, но и отправной точкой для новых открытий. Конструкция данного инструмента в значительной мере отличается от конструкций его "собратьев". В частности, согласно тому же источнику, он "состоит из преобразователя сетевого напряжения в напряжение повышенной частоты (18...40 КГц), высокочастотного понижающего трансформатора и микропроцессорной схемы управления. Вторичную обмотку трансформатора (объемный виток) образуют токосъемники, к которым с помощью винтов крепится жало. В современных импульсных инструментах, для удобства работы, предусмотрены индикатор уровня мощности и эффективная подсветка места пайки. Как правило, конструктивно он выполнен в корпусе из термостойкой ударопрочной пластмассы... Современные импульсные инструменты, по сравнению с их советскими прототипами, эргономичны: у них очень малая масса и они компактны, что удалось достичь благодаря применению современной технологии преобразования на повышенной частоте".

Конечно, домашний умелец, ограничивающийся небольшим набором инструментов, не станет приобретать данный паяльник. Но строитель, относящийся со всей серьезностью к работе, которую он выполняет в загородном доме и на участке, несомненно, будет обладателем этого инструмента. Тем более, что он имеет ряд плюсов, о которых мы также узнаём из источника. В Энциклопедии говорится, что "к достоинствам можно отнести регуляторы мощности, благодаря которым существует возможность одинаково легко осуществлять и мелкие пайки, и паяные соединения относительно крупных массивных деталей.

В некоторых моделях предусмотрена функция форсированного разогрева, благодаря которой время готовности паяльника может быть сокращено до весьма малых значений".

В заключение беседы о паяльниках мы уделим немного внимания "прадедушке" современных паяльников, конструкция которого представляет собой заостренный кусок меди, зафиксированный на металлической ручке или на скрученной проволоке. Для него "неведомы" понятия "импульс" и "электричество". Так как нагрев осуществляется исключительно от пламени. Мастер нагревает обушок (участок жала, противоположный заостренному наконечнику), периодически проверяя температуру инструмента, прислоняя жало к припою. Он готов к эксплуатации в тот момент, когда припой начинает плавиться. Используется данный инструмент для спаивания контактов проводов, а также для ремонта металлических изделий (тазов, чайников). А вот микросхемы им не "возьмешь".

В следующий раз мы продолжим знакомство с инструментом, используемым домашними мастерами в деле строительства и благоустройства загородного жилья.

Алексей Каверау

В статье использованы фотографии сайтов: pribor-service, equip.vvv, jais, photosight, elkos, sting, zr

Два способа сделать импульсный паяльный пистолет

Паяльник является одним из основных инструментов, применяемых мастерами-электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно небольшие промежутки времени.

При этом паяльник остаётся включенным и длительное время бесполезно излучает тепло. В таких случаях может оказаться весьма удобным простой импульсный паяльник, экономящий электроэнергию.

Отличительные качества

Импульсный паяльник имеет некоторые отличия от традиционных устройств, применяемых для пайки:

  • работа в импульсном режиме, только при нажатой кнопке;
  • быстрый разогрев до рабочей температуры, время которого не превышает нескольких секунд;

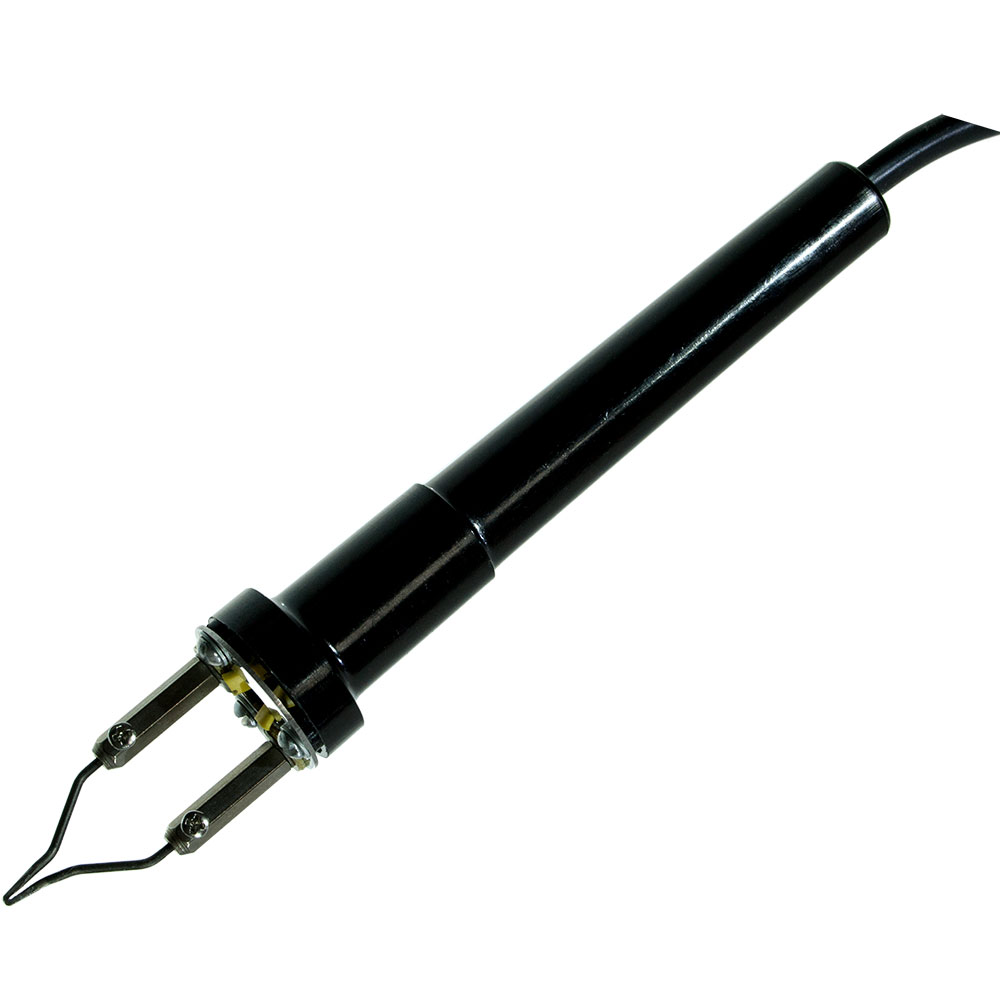

  • жало импульсного паяльника представляет собой проводник, нагреваемый протекающим по нему током.

Обычный электропаяльник является прибором, обладающим существенной инерцией. Его жало изготавливается из медного прутка. Нагрев осуществляется контактным способом, путём теплопередачи от нихромовой спирали, нагреваемой электрическим током.

Нагрев такого прибора может длиться несколько минут, что естественно доставляет неудобства. По этой причине такие паяльники не выключают.

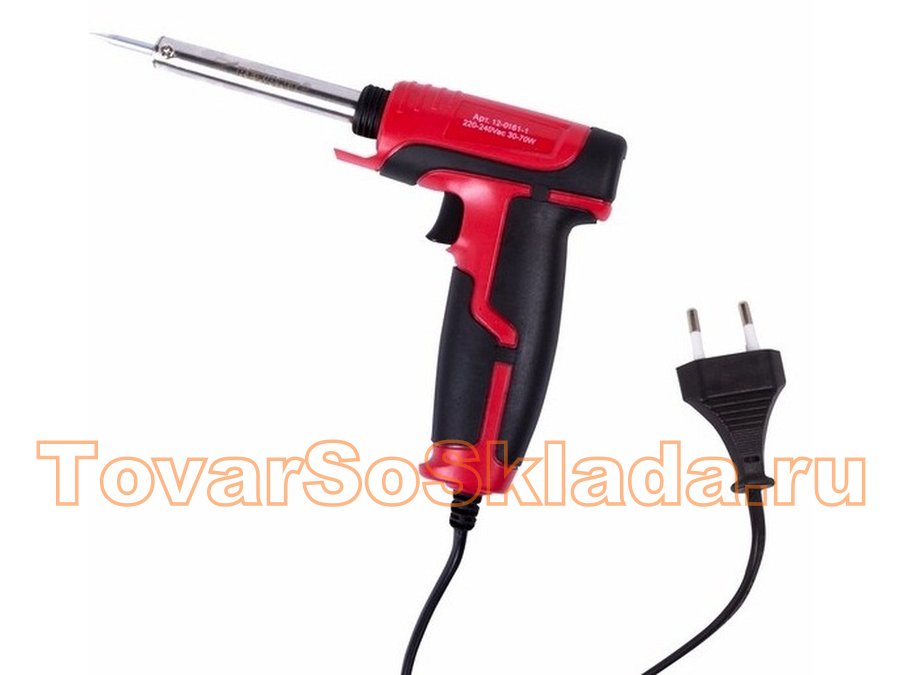

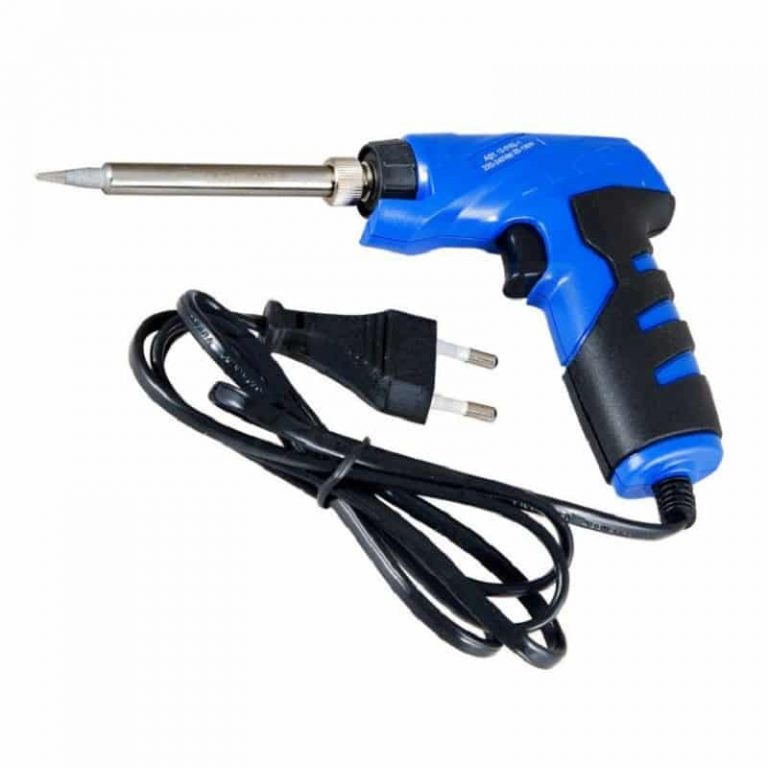

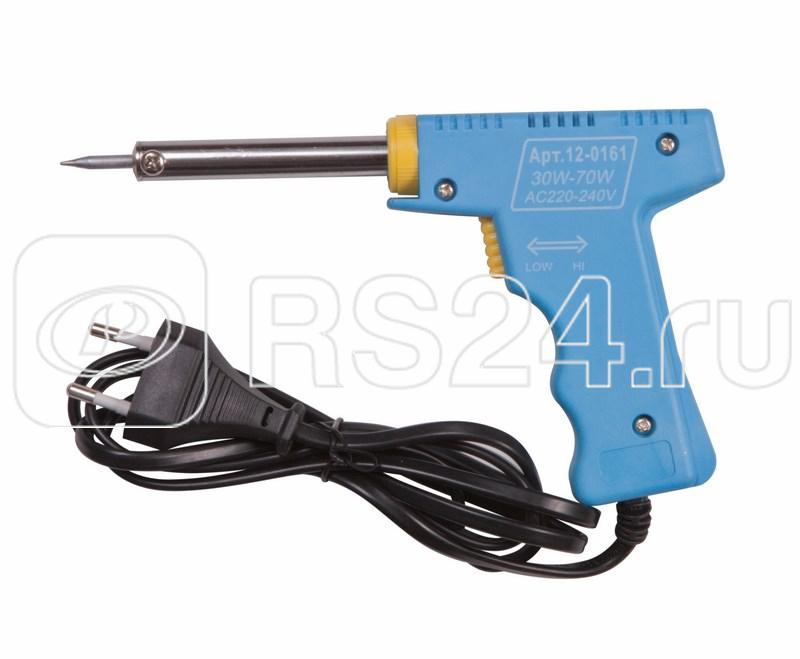

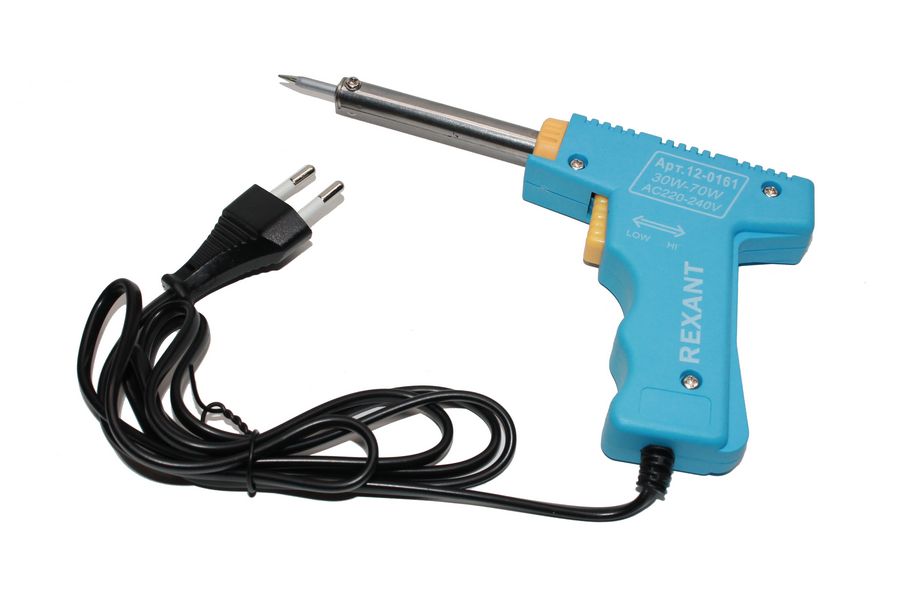

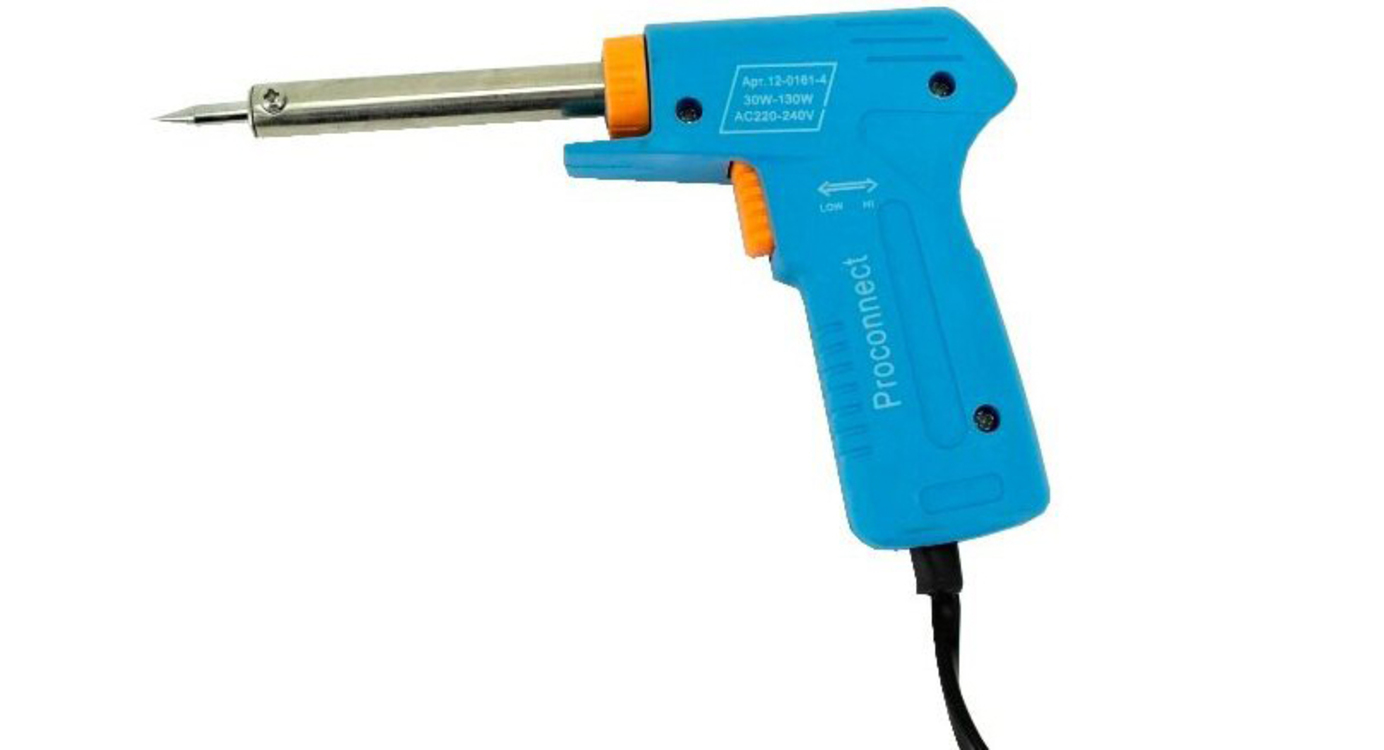

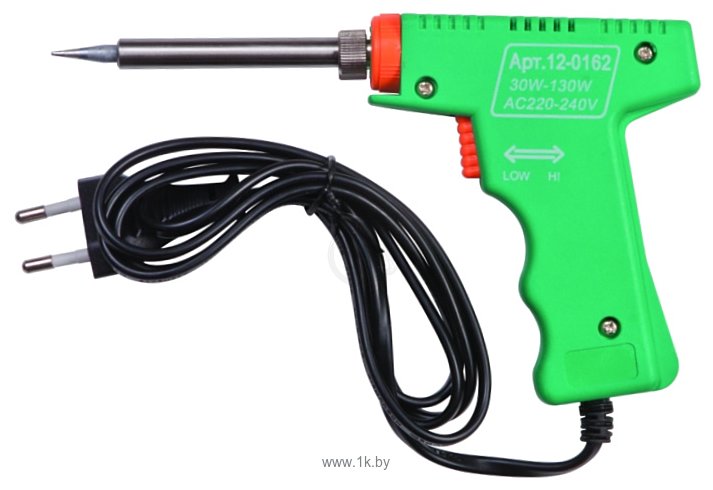

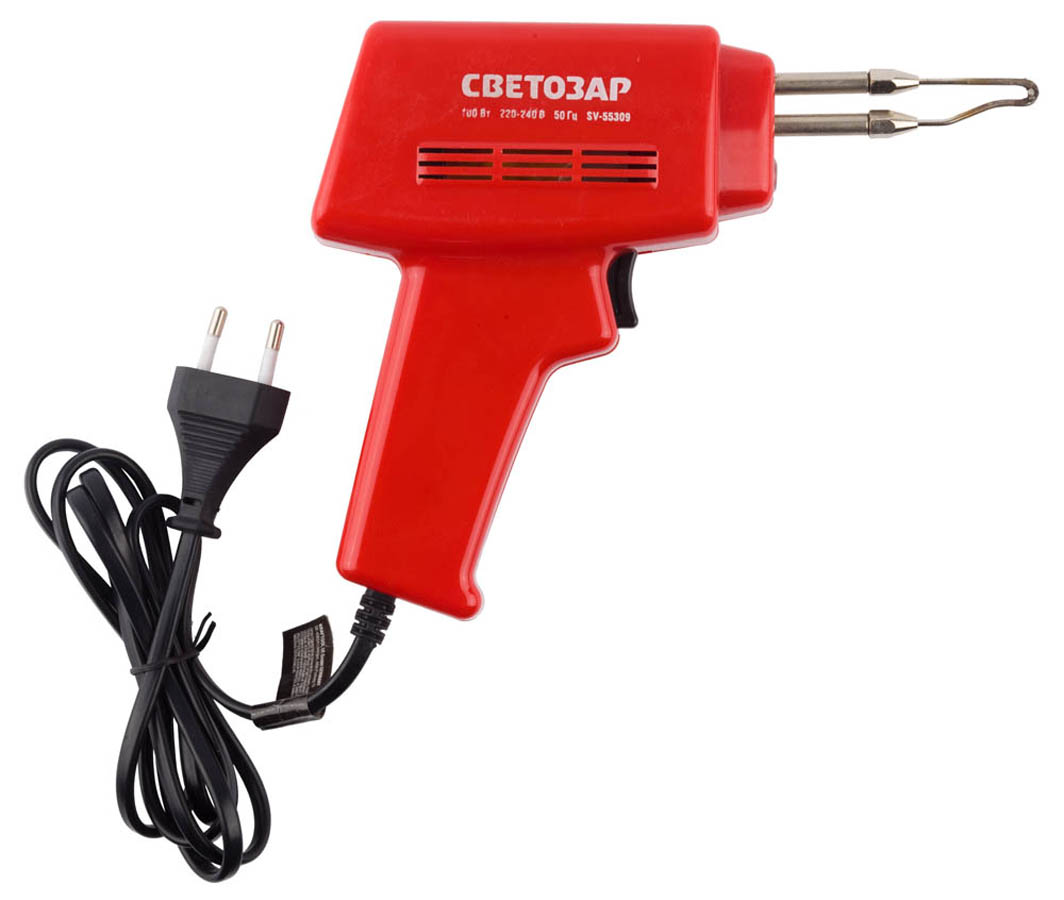

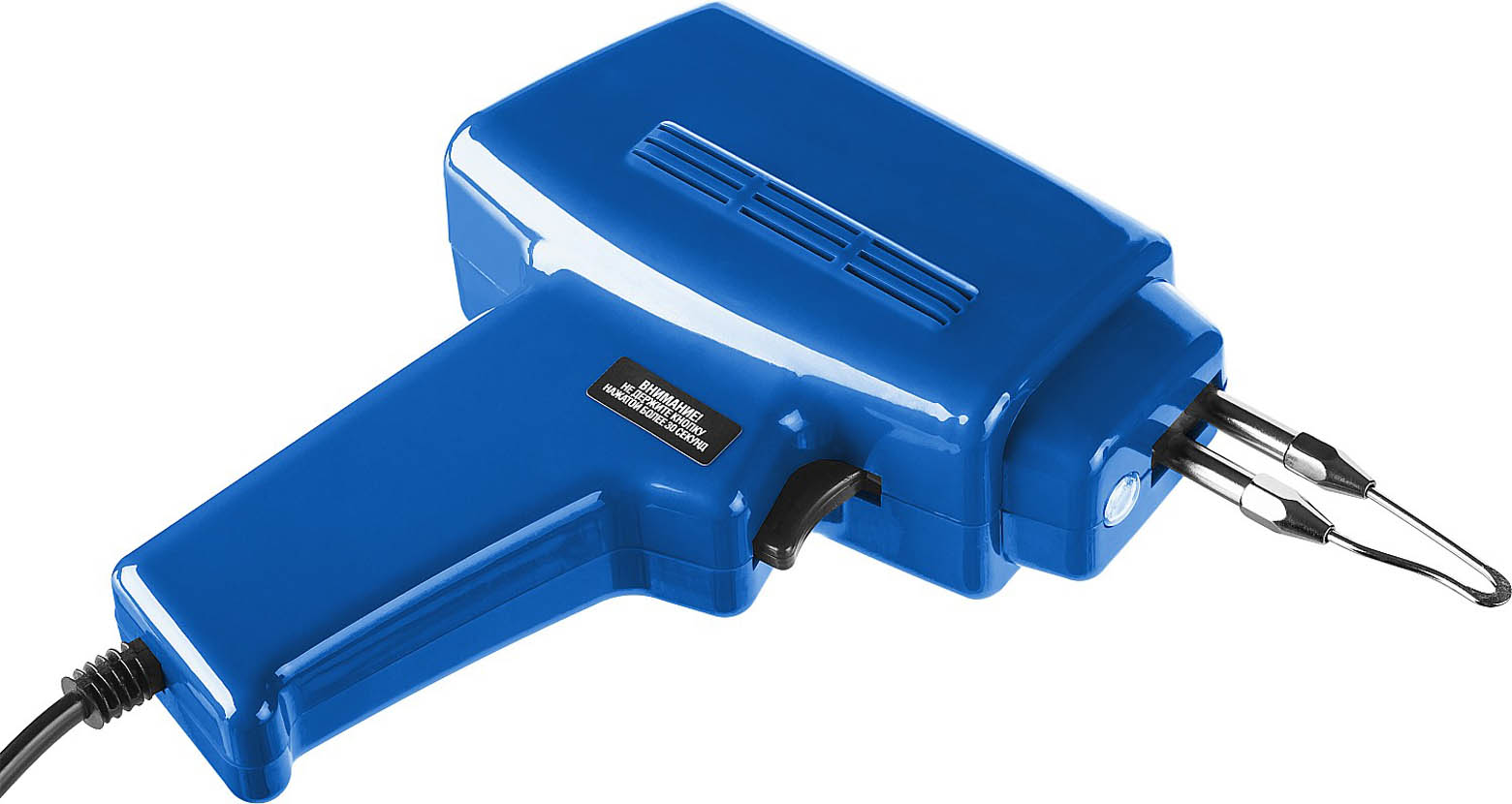

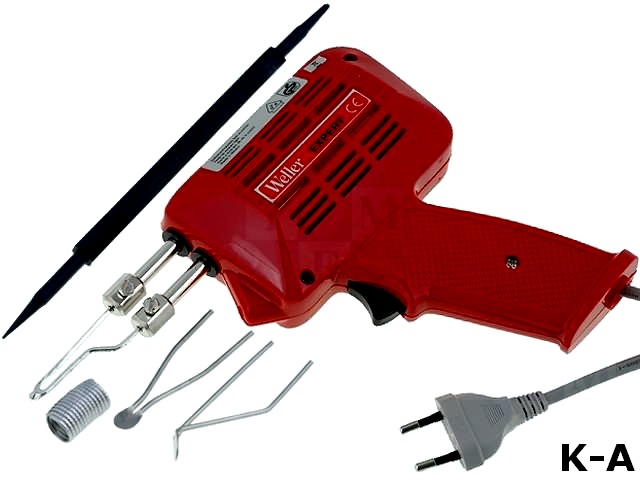

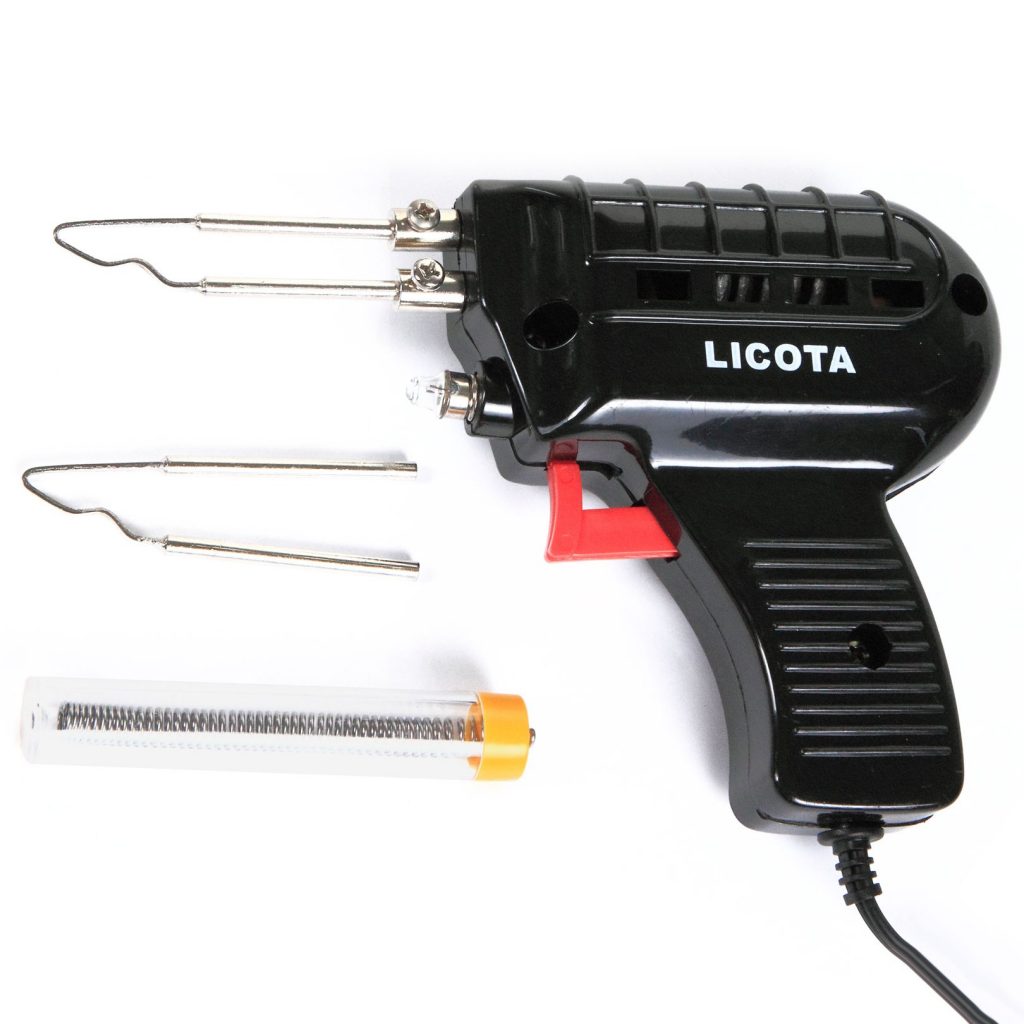

Импульсные паяльники выполняются в форме пистолетов, имеющих кнопку включения, расположенную в районе курка. На конце «ствола» располагается петля из медной проволоки, играющая роль жала импульсного паяльника.

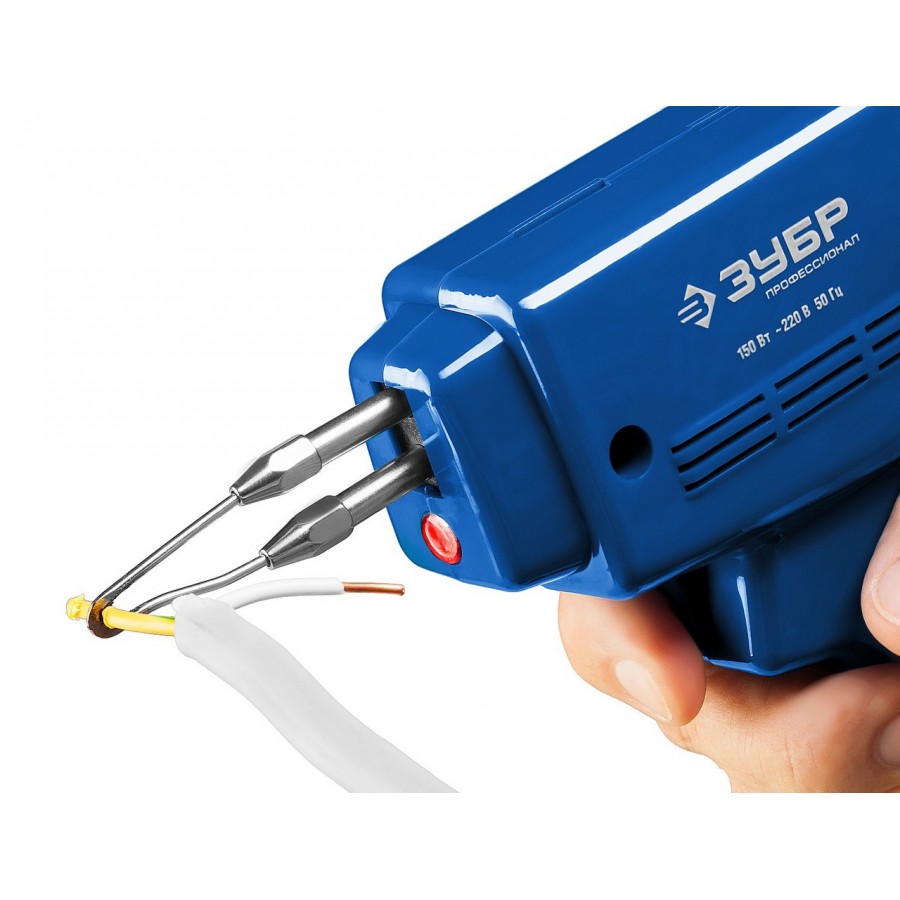

Для удобства осуществления пайки, возле жала обычно располагается подсветка, включающаяся при нажатии кнопки включения. Роль подсветки в старых моделях импульсных паяльников играла низковольтная лампочка накаливания, в современных моделях используются светодиоды.

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

Первый тип – это трансформаторный паяльник. Схема такого блока весьма проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Одна из них питает лампу или светодиод подсветки. Вторая является силовой, по ней протекает ток накала жала. Силовая обмотка содержит 1-2 витка, сделаннных медной шиной или толстым проводом. В конце «ствола» пистолета эта обмотка надёжно соединяется с проволочной петлёй, служащей жалом паяльника.

Курок пистолета осуществляет импульсное подключение первичной обмотки трансформатора к сети. При этом вторичная силовая обмотка, работая в режиме короткого замыкания, производит быстрый разогрев рабочей части.

Второй тип импульсных паяльных приборов содержит преобразователь высокой частоты. Такая схема, безусловно, сложнее предыдущей, но за счёт применения высокочастотного трансформатора, позволяет существенно снизить вес и габариты изделия.

Изготовление по трансформаторной схеме

Как уже было отмечено выше, электрическая схема трансформаторного устроства очень проста. Главными задачами, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, – это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и всё это скомпоновать.

Что касается трансформатора – подойдёт любой мощностью 50-100 Ватт. Если под рукой ничего такого нет, можно приобрести или снять со старого светильника трансформатор, использующийся в китайских люстрах для питания галогенных ламп на 12 Вольт.

Вторичную обмотку нужно аккуратно демонтировать, не повредив первичную. Вместо неё наматывается один виток шиной достаточного сечения. Здесь важно подобрать такой проводник, который пройдёт в окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где её нужно соединить с медной петлёй – жалом.

Расположить трансформатор можно либо в рукоятке, либо на линии «ствола». По возможности следует располагать трансформатор как можно ближе к жалу, так как по вторичной обмотке будет проходить значительный ток, и этот виток лучше сделать коротким.

Схема с высокочастотным преобразователем

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Эта задача представляет определённую сложность, требует некоторой квалификации, и скорее всего игра бы не стоила свеч, если бы не одно обстоятельство.

Подходящий готовый преобразователь имеется в электронном балласте, который можно извлечь из энергосберегающей лампы или люминесцентного светильника.

Переделка внутренней схемы электронного балласта минимальна. Нужно замкнуть между собой проводники, питающие газоразрядную лампу. После этого остаётся только дополнить импульсный трансформатор устройства вторичной обмоткой из одного витка толстого провода. Всё просто, но не совсем.

На штатном трансформаторе, которым снабжена электронная пускорегулирующая аппаратура люминесцентных ламп, это сделать не удастся. Дело в том, что этот трансформатор весьма мал, и никакой провод внутрь его кольца не просунуть.

Выход один. Нужно найти ферритовое кольцо большего типоразмера и намотать на неё первичную обмотку, не забывая прокладывать между слоями изоляцию из лакоткани. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки тот же, что и в предыдущей конструкции. Трансформатор (а значит, и вся плата преобразователя) должен быть расположен как можно ближе к проволочному жалу. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в данной схеме – на плату преобразователя.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, в активе имеем следующие положительные качества:

  • импульсный паяльник пистолет удобно держать в руке, кнопка включения находится под указательным пальцем;
  • быстрый разогрев паяльника позволяет держать его отключенным, производя включение только по необходимости, что экономит электроэнергию;
  • имеющаяся подсветка создаёт дополнительные удобства при пайке.

Имеются некоторые недостатки, проявляющиеся в работе импульсных устройств. Один из них связан с напряжённым режимом работы жал таких паяльников. Дело в том, что от величины сечения петли жала зависит скорость нагрева.

Если брать проволоку большого сечения, время разогрева, да и величина требуемого тока, увеличивается. Более тонкая проволока греется быстрее, однако и быстрее сгорает.

В отличие от обычного паяльника, жало импульсного прибора служит гораздо меньше. По этой причине в конструкциях следует предусматривать возможность лёгкой замены этого элемента.
