Что такое импульсный паяльник: В чем отличия импульсного паяльника от обычного: сравнение, таблица

alexxlab | 06.04.2020 | 0 | Разное

Содержание

простая схема самодельного прибора с быстрым нагревом

Импульсный паяльникОбойтись в электротехнике и электронике без паяльника невозможно. В магазинах таких приборов продаётся немало. Можно купить инструмент, ориентируясь на его мощность или тип нагревательного элемента. Однако сильный нагрев и большая площадь жала требуется не всегда, особенно в работе с небольшими деталями и платами, поэтому возникает необходимость приобрести или изготовить импульсный паяльник своими руками.

Виды паяльников

Нагревающийся инструмент, соединяющий специальным припоем из сплавов на основе свинца, олова или меди металлические детали, называется паяльником. Детали, составляющие устройство паяльника, просты и немногочисленны:

  • Электрический питающий провод с вилкой.
  • Рукоятка.
  • Корпусная оболочка, защищающая внутреннюю часть инструмента.
  • Нагревательный элемент.
  • Стержень.
  • Наконечник, или жало.

Для достижения максимального соединения для изготовления жала и стержня используется медь.

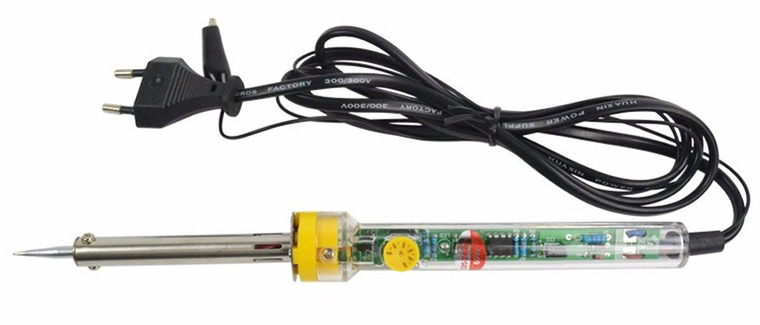

Одним из самых распространённых инструментов стал паяльник с нагревателем из нихромовой спирали. У некоторых моделей имеется датчик в виде термопары, отключающий инструмент при достижении рабочей температуры.

Импульсный паяльник: принцип работыБолее современными являются устройства с нагревателем в форме стержней из керамики. Они быстрее нагреваются, имеют большие возможности по настройке необходимых параметров и долгий срок эксплуатации.

Прибор с наконечником, имеющим ферромагнитное покрытие, нагревается наведёнными токами магнитного поля. Это устройство называется индукционным паяльником. Пламя от горения газа через специальную насадку нагревает жало в газовом паяльнике. Это приспособление автономно, и заправка возможна от обычного газового баллончика.

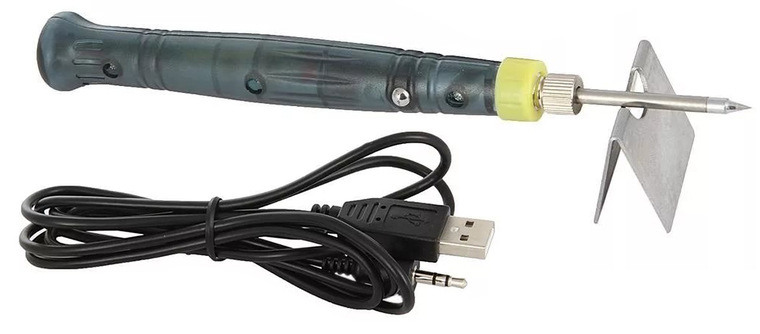

Паяльники небольшой мощности с питанием от аккумулятора также являются мобильными и применяются для ремонта небольших деталей. Ультразвуковые инструменты используются для безфлюсовой пайки на основе припоев, не содержащих свинца.

Устройство с импульсным нагревом

Для того чтобы собрать схему электронного устройства, потребуется пайка. Но компоненты, составляющие содержимое таких приборов, очень малы, и применение простых нагревательных инструментов ограничено. Для этих целей подойдёт импульсный паяльник.

Медная проволока небольшого диаметра, из которой обычно изготовлено его жало, обладает хорошей теплопроводностью, а малая толщина позволяет добраться до самых небольших элементов. Низкое напряжение, которое используется для нагрева, не требует больших затрат на электроэнергию. К тому же она расходуется исключительно в момент проведения паяльной операции.

Основными компонентами такого прибора являются:

  • Высокочастотный преобразователь, выдающий ток частоты от 18 до 40 килогерц.
  • Понижающий автотрансформатор высокой частоты, на вторичной обмотке которого находятся токоприёмники для установки жала, которое закрепляется к ним винтами для плотного контакта.
  • Управляющая схема с микропроцессором.

Импульсный паяльник: как выбратьНовейшие устройства такого типа оснащаются различными датчиками и индикаторами, могут иметь точечную подсветку области пайки и рукоятку из жаростойкого нескользящего пластика, напоминающего пистолет. С такой ручкой действовать удобнее всего.

Небольшая масса и габариты обеспечивают работу с самыми мелкими компонентами микроплат сотовых телефонов и планшетных компьютеров. А если имеется устройство корректировки уровня нагрева, то такой прибор справится и с более крупными объектами, подойдёт и для обычных домашних операций пайки.

Но некоторые меры предосторожности соблюдать необходимо: есть электронные компоненты, негативно реагирующие на напряжение высокой частоты, которое подаётся на жало.

Самодельное оборудование

Мастеров по ремонту электроники очень много, поэтому спрос на импульсные паяльники довольно стабильный. Но всё же некоторые стараются изготовить такой паяльник из электронного трансформатора своими руками. Толкают их на это подобные причины:

  • Дороговизна импортного высококачественного оборудования.
  • Некачественная продукция китайского происхождения.

Простейший высокочастотный нагреватель

Для человека, немного знакомого с электротехникой, изготовить инструмент несложно. Для этого понадобятся:

  • Трансформатор.
  • Шинка и проволока из меди.
  • Материал для изготовления ручки.

Для начала необходимо найти схему импульсного паяльника. Сделать это несложно с помощью интернета.

Первичная обмотка соединена с питающим элементом, а вторичная — с жалом и сигнальной лампой. Такая простота делает устройство надёжным и неприхотливым к качеству напряжения. Большинство недорогих изделий в своей основе имеют именно такую схему.

Импульсный паяльник: как работаетДля изготовления требуется наличие малогабаритного силового трансформатора. Его можно взять в блоке питания какой-либо ненужной или сломанной бытовой техники. Его схема будет подвергнута модернизации. Сначала необходимо осторожно вскрыть корпус трансформатора и подобраться к обмотке, которую нужно аккуратно размотать. Из смотанного провода навивается новая первичная обмотка в количестве 1300 оборотов. Это можно сделать вручную или на специальном намоточном станке.

Вторичная обмотка представляет собой один виток из медной шины, изолированной стеклотканью или термоусадочной трубкой. К ней будет винтами подсоединяться жало. Ручку можно сделать из любого диэлектрического материала. Это может быть дерево или текстолит. Возможно использование старой рукоятки от ненужного паяльника или другого устройства. Вариантов много.

Ещё один компонент — выключатель, который должен обеспечивать кратковременную подачу напряжения на вторичку. Поэтому нужно приспособление без жёсткой фиксации по принципу: пока нажато — работает. Постоянное присутствие на вторичной обмотке электрического тока ведёт к её разрушению. После того как все компоненты готовы, их нужно аккуратно собрать и закрепить. Такая конструкция позволяет периодически менять наконечник для коррекции толщины пайки.

Прибор из электронного трансформатора

Импульсный паяльник: как сделать

Если поиски хорошего недорогого импульсного паяльника не увенчались успехом, эти средства можно потратить на приобретение пускового двенадцативольтового устройства для энергосберегающих или галогеновых ламп. В нём есть трансформатор, который предстоит немного усовершенствовать, предварительно демонтировав из корпуса. Имеющаяся вторичная обмотка для использования в качестве силовой слабовата, поэтому её нужно аккуратно снять и изготовить новую из медной проволоки сечением 1 квадратный миллиметр.

Модернизированная обмотка будет состоять из двух или трёх витков. А также необходима рукоятка, кнопка без удержания во включённом положении и лампочка для индикации. Всё это подбирается из имеющихся под рукой компонентов. Жало такого паяльника нагревается в один момент, однако временем постоянного накаливания злоупотреблять не следует.

Изготовление жала

В этом качестве используется медная проволока, подсоединённая к держателям на вторичной обмотке. Толщину подбирают экспериментальным методом, ориентируясь на скорость нагрева. Начинают подбор с провода сечением 1−2 квадрата. Здесь важно найти золотую середину: слишком толстое жало будет медленнее нагреваться, а тонкое — быстрее изнашиваться. Оптимальное время накаливания наконечника составляет от 4 до 8 секунд.

Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки. Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции.

Различия между аппаратами

Как сделать импульсный паяльникГлавное отличие импульсного паяльника от обычного состоит в методике, по которой происходит нагревание наконечника. Если в простом приборе жало находится в наибольшей степени изоляции от электрического тока, то в импульсном оно является непосредственным его проводником. Нагрев и остывание устройства, работающего в высокочастотном токовом режиме, происходит очень быстро в отличие от традиционного паяльника. Это свойство полезно для применения пайки в холодных помещениях или на улице, где простой паяльник не сможет расплавить припой до нужной температуры.

Минусом в использовании импульсного инструмента стало постоянное нахождение жала под напряжением, что небезопасно при работе с микроэлементами, боящимися статического электричества.

Приспособление Sting

Этот паяльник задумывался ещё в советские годы, и предшественниками его стали модели Момент и Искра. Он позволяет работать на 10 уровнях мощности как с мелкими деталями, так и с большими. Нагрев до температуры пайки моментальный — полторы-две секунды. Рабочий цикл длится около 3,5 секунд. Защита от скачков напряжения обеспечивается встроенным стабилизатором.

Составляющие детали:

  • Микропроцессорный контроллер.
  • Понизительный высокочастотный трансформатор.
  • Стабилизатор напряжения.

Как работает импульсный паяльникЖало закреплено к вторичке с помощью винтов. О выбранном порядке работы сообщит индикатор. Режим работы устройства — кратковременно-повторный. При взаимодействии с ним необходима осторожность: корпус в месте соединения жала подвержен нагреву. Касаться жала во время остывания запрещено.

Защита от перегрева функционирует таким образом: через 20 секунд после включения подача напряжения прекращается, для последующего начала нагрева надо убрать палец с кнопки и нажать ещё раз.

Профессиональная работа с микросхемами требует надёжного оснащения. Что выбрать, самодельное устройство или дорогой фирменный паяльник, каждый решает самостоятельно по мере необходимости и наличия финансов.

Originally posted 2018-04-18 12:17:13.

Как сделать компактный и мощный импульсный паяльник

Импульсный паяльник отличается от обычного тем, что разогревается практически моментально. Им можно пользоваться уже через несколько секунд после включения в сеть. При этом импульсный вариант экономичен, обладает небольшими размерами и позволяет использовать напряжение от 6 до 12 Вольт. Подключать такой паяльник можно через блок питания, зарядное устройство телефона или от прикуривателя автомобиля.
Данный прибор выполнен по схеме «двухтактного автогенератора». Основным элементом паяльника является трансформатор, вторичная обмотка которого сделана из одного витка толстой проволоки. Концы витка замкнуты через тонкое жало, из-за чего, нагревается именно этот участок.
Как сделать компактный и мощный импульсный паяльник

Для изготовления импульсного паяльника нам понадобятся:


  • ферритовый сердечник;
  • 2 резистора на 470 Ом;
  • 2 резистора на 10 кОм;
  • 2 выпрямительных диода 1N4007;
  • 2 полевых транзистора IRFZ44;
  • конденсатор 22 нФ;
  • индуктивность (дроссель) 47 мкГн;
  • кнопка включения;
  • провод медный, толщиной 2 мм;
  • разъем для блока питания;
  • металлические клемники;
  • болт, гайка,2 металлические шайбы,2 шайбы из изоляционного материала;
  • скрепка.

Как сделать компактный и мощный импульсный паяльник

Приступим к сборке импульсного паяльника:


Как сделать компактный и мощный импульсный паяльник
1. Сначала изготовим трансформатор. Для этого нам понадобится ферритовый сердечник и медный провод толщиной 2 мм. Делаем 12 витков проволоки.
Как сделать компактный и мощный импульсный паяльник
Концы обмотки выводим и зачищаем.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
2. Полевые транзисторы в данной схеме могут перегреваться.
Как сделать компактный и мощный импульсный паяльник
Поэтому их необходимо соединить с теплоотводом. В качестве радиатора можно применить какую либо металлическую деталь. Для компактности устройства, теплоотвод можно использовать как скелет схемы. Вокруг него собираем основные радиодетали. Впаиваем резисторы, диоды.
Как сделать компактный и мощный импульсный паяльник
3. К получившейся плате припаиваем концы обмотки трансформатора и конденсатор.
Как сделать компактный и мощный импульсный паяльник
4. С обратной стороны приклеиваем кнопку включения и разъем. Затем припаиваем. Кнопка включения должна быть без фиксации. То есть, паяльник будет работать, когда кнопка удерживается во включенном положении. Делается это для того, что при длительном включении будет разогреваться весь трансформатор и удержать паяльник в руках будет проблематично.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
5. Находим центр обмотки и припаиваем дроссель.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
6. Собираем вторичную обмотку. Из проволоки, толщиной 2 мм, делаем два вывода.
Как сделать компактный и мощный импульсный паяльник
Концы зачищаем от лака. На одной из сторон делаем кольца под диаметр болта.
Как сделать компактный и мощный импульсный паяльник
7. На болт одеваем одну из проволок, затем металлическую шайбу, изоляцию. Просовываем болт в отверстие трансформатора. Одеваем изоляцию, шайбу, второй контакт. Зажимаем гайкой.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
8. Скрепку обрезаем, что бы получилось удобное жало.
Как сделать компактный и мощный импульсный паяльник
И подсоединяем к выводам вторичной обмотки с помощью клемников.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник
9. Подключаем паяльник к источнику питания. Проверяем работоспособность.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник

Примечание


Подключать импульсный паяльник можно от различных блоков питания напряжением до 12 Вольт. Необходимо учитывать, что чем выше напряжение блока, тем больше будет мощность прибора и тем быстрее он разогреется.
Данный паяльник можно сделать с питанием и от аккумуляторов или батареек. Для того чтобы добиться напряжения 12 Вольт, элементы питания необходимо соединить последовательно. Паяльник — прибор очень мощный, поэтому долго от батареек он не проработает. Однако в связи с быстрым нагревом для небольших объемов работ его вполне хватит. Главное не забывать отключать.
Как сделать компактный и мощный импульсный паяльник
Как сделать компактный и мощный импульсный паяльник

Техника безопасности


  • При подключении паяльника к источнику питания соблюдайте полярность.
  • После сборки и проверки работоспособности, схему паяльника лучше спрятать в корпус.
  • Не забывайте отключать прибор от сети после использования.

Смотрите видео


принцип работы, схема и изготовление своими руками

Импульсный паяльникКогда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.

Устройство индукционного паяльника

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Принцип работы устройства

Принцип работы устройстваРаботает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

  • больший вес и размеры, отсутствие возможности точно регулировать температуру;
  • присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
  • невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Разновидности инструмента

Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться. Основные виды паяльников:

  • сетевой, работающий на частоте сети;
  • с форсированным нагревом;
  • импульсные;
  • с изолированным жалом.

Сборка устройстваСуществуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.

Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.

Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами. Работает такой форсаж следующим образом: когда жало отключено, транзисторы открываются и начинается заряд конденсатора. После окончания заряда они закрываются. Затем, когда жало включается, транзисторы снова открываются, разряжая конденсаторы, на короткое время мощность паяльника возрастает в несколько раз. Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.

Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.

Сборка трансформаторного прибора

Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.

Для этого понадобятся следующие компоненты:

  1. Как работает устройствоСердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
  2. Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
  3. Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
  4. Медная проволока, на 2−3 квадрата, для изготовления жала.
  5. 2 клеммы для его подключения.
  6. Выключатель в виде кнопки, работающей на замыкание.
  7. Любой удобный вам корпус для паяльника и сетевой шнур.

Сборка индукционного паяльника своими руками, схема:

Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.

После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков. Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.

Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме. После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу. Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.

Изготовление импульсной разновидности

Она самая распространённая из всех. Собирается так же просто, как и предыдущая.

Список запчастей, необходимых для её сборки:

  1. Детали для паяльникаЭлектронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
  2. Медный провод сечением 3 мм, для вторичной обмотки и жала.
  3. Кнопка, работающая на замыкание.
  4. Клеммы.
  5. Кусочек стеклотекстолита для крепления клемм.
  6. Сетевой шнур с вилкой.
  7. Пластиковая водопроводная труба, для использования в качестве ручки.

Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.

Внутри он будет выглядеть следующим образом:

Красным обведена нужная деталь.

Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:

После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу. Затем припаяйте и приклейте трансформатор, соблюдая соосность всех имеющихся отверстий, и соберите корпус, предварительно установив и припаяв кнопку с сетевым шнуром. Потом проденьте сквозь драйвер провод вторичной обмотки и согните его полукольцом. Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.

Собранное устройство должно выглядеть следующим образом:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.

Сначала обратим внимание на схему

Составим список нужных компонентов:

  • Собираем корпус2 батареи 18650 со встроенной защитой;
  • 2 холдера для 18650;
  • 2 диода;
  • 2 резистора на 47 Ом;
  • 2 резистора на 5,6 кОм;
  • 1 конденсатор на 220 нФ;
  • 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
  • 2 небольших радиатора для охлаждения силовых транзисторов;
  • Высокотоковая (на 10 А) кнопка, работающая на размыкание.
  • Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
  • Тороидальный сердечник более мелкого размера для намотки дросселя.
  • 2 клеммы для подключения жала.
  • Отрезок стеклотекстолита для крепления клемм.
  • Отрезок фольгированного стеклотекстолита для изготовления платы.

Вот так должна выглядеть разводка платы:

Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L

Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.

Пистолет паяльникПрежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).

Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку. Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм. Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными. Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:

Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.

Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:

После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.

Такой результат у вас должен получиться:

Руководство по сборке паяльника​Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов). Прибор не предназначен для длительной работы, его область применения — срочный ремонт чего-то необходимого, когда у вас дома отключили электроэнергию или если вы находитесь вдали от цивилизации. А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.

Режим работы у него такой: 10 минут работает и столько же остывает. Допускается не более 7 включений в минуту.

Полезный инструмент – паяльник импульсный :: SYL.ru

В нашей статье мы расскажем о том, что такое паяльник импульсный. Этот инструмент часто используют для того, чтобы произвести монтаж или демонтировать элементы электронных и электротехнических изделий. Паяльник импульсный можно приобрести в магазине, но можно и сделать своими руками.

паяльник имульсный

Как работает

Тем, кто пользуется этим инструментом, будет полезно узнать, как он устроен. Внутри паяльник импульсный имеет нагревательный элемент из медной проволоки. Сквозь него проходит низкочастотное электрическое излучение, за счет которого происходит нагревание. Импульсным этот паяльник назван потому, что электрический ток подается на нагреватель импульсами, то есть периодически. Поэтому нагревание происходит только во время пайки. Электроэнергии тратится мало, а значит, использование этого инструмента способствует ее экономии. Он потребляет всего 75 Вт и может работать непрерывно 15-20 минут. К тому же паяльник импульсный компактный и легкий. Однако таким он был не всегда. Преобразование дизайна произошло благодаря современным материалам и технологиям. К преимуществам импульсного паяльника относится возможность осуществлять пайку как мелких, так и массивных деталей.

импульсный паяльник своими рукамиМожно сделать самому

Устройство этого инструмента несложное. Поэтому народным умельцам не составит труда собрать импульсный паяльник своими руками. Внутри него находится понижающий трансформатор, который и является его основной частью. Для того чтобы самостоятельно собрать инструмент, у мастера должна быть перед глазами схема импульсного паяльника и необходимые детали. Среди них резистор, корпус, светодиоды, приборы электронной защиты. Если вы впервые собираете самодельный импульсный паяльник, вам надо знать, что прибор не должен перегреваться. Поэтому при его сборке используют специальное приспособление с регулируемым напряжением. А нагрев самого наконечника обеспечивает резистор с мощностью 0,5 Вт. Такой резистор изготавливается самостоятельно.

схема импульсного паяльника

Грани мастерства

Если у вас есть схема импульсного паяльника, своими руками сделать его несложно. Включение и выключение этого инструмента осуществляется при помощи кнопки, которая расположена на его корпусе. Для удобства работы с паяльником в него монтируют осветительную лампочку небольшой мощности. Его наконечник изготавливают из медной проволоки, толщина которой будет равняться 1 мм. От того, какое будет поперечное сечение, будет зависеть время, за которое инструмент разогреется, и температура наконечника. Сердечник трансформатора надо собирать из железа (Ш-образного). Например, Ш-26, Ш-20. Далее первичную обмотку делают проводом ПЭД 0,22- 0,25 в количестве 1500 витков. Таким же проводом делают обмотку лампочки (25 витков). А потом уже силовую обмотку сердечника выполняют из медной проволоки, делая при этом 5-6 витков. Медная проволока должна обладать сечением 25х0,3мм. Сердечник сверху стягивается шпильками, а также гайками. Их необходимо изолировать стеклотканью и текстолитовыми шайбами. Аналогично изолируют и токопроводящие шины.

самодельный импульсный паяльник

Процесс изготовления

Импульсный паяльник не обязательно собирать из новых деталей. Его можно собрать на основе трансформатора от старой электротехники или даже энергосберегающей лампы. Использованный трансформатор для начала надо избавить от старой обмотки, стараясь не повредить провод первичной обмотки, который можно также использовать в дальнейшем. Размер катушки можно регулировать так, чтобы поместилась и первая, и вторая обмотка. Для того чтобы намотать первичную обмотку, можно использовать специальный станок, но некоторые делают это вручную. После того как выполнена вторичная обмотка из медной проволоки можно выполнить ее изоляцию.

Дополнительные детали

К собранному трансформатору необходимо присоединить ручку, например, деревянную, главное, чтобы материал, из которого она сделана, был диэлектриком. Надо не забыть про кнопку, при помощи которой паяльник будет включаться и выключаться. Причем нагревание должно осуществляться только тогда, когда происходит нажатие на кнопку. Это очень удобно, так как позволяет экономить электроэнергию и не дает перегреться паяльнику. Также изготавливается и прикрепляется наконечник из медной проволоки. Лучше всего, если ее диаметр будет 1-3 мм.

схема импульсного паяльника своими руками

Делаем наконечник

Медная проволока присоединяется к паяльнику при помощи болтов или цанговых соединений. Необходимо решить, какой толщины нужен наконечник в зависимости от того, какого размера детали надо будет спаивать. Не забывайте о том, что чем тоньше будет проволока, тем быстрее она будет нагреваться. С одной стороны, это хорошо, так как позволит быстро выполнить работу, а с другой, высокая температура приведет к быстрому перегоранию проволоки. Самым подходящим временем разогрева считается 4-8 секунд. В этом случае наконечник меньше изнашивается. Но добиться такого эффекта можно, только увеличив поперечное сечение проволоки. Но у этого метода также есть недостатки. Увеличение поперечного сечения ведет к тому, что паяльник начинает потреблять больше электроэнергии, а значит, может перегреться или даже воспламениться. Чтобы избежать нежелательных последствий, надо попробовать паяльник в действии, а затем устранить недостатки, если они будут.

Под свою руку

Обязательно надо попробовать изготовить импульсный паяльник своими руками. Такой инструмент всегда необходим в хозяйстве, а магазинные могут стоить дорого или не соответствовать заявленному качеству. В домашних же условиях мастер может создать надежный паяльник, отвечающий всем его запросам. Главное, не сделать ошибку в сборке. Но все приходит с опытом. Правильно собранный инструмент поможет избежать проблем с отлетевшими контактами, будет удобен и прост в использовании.

Как выбрать электропаяльник (2018) | Электрочайники | Блог

Паяльник есть в арсенале многих мастеров – и не одних лишь электриков и радиолюбителей. Паяльником можно не только паять электродетали и соединять провода, спектр применений этого инструмента намного шире:

– паяльники используются для ремонта пластиковых деталей;

– автомастера используют их для ремонта радиаторов и бамперов;

– паяльником можно отремонтировать металлическую посуду или теплообменник холодильника;

– мастера-стекольщики используют паяльник для вырезания из стекла деталей сложной формы;

– паяльники применяются для обработки кожи при изготовлении кожаных изделий;

– а еще паяльником можно выжигать рисунки на дереве.

Принцип действия всех электропаяльников одинаков – нагревательный элемент передает тепло жалу, которым и осуществляется пайка. Однако форма и материал жала, температура нагрева и прочие характеристики паяльников различного назначения отличаются довольно сильно. И, чтобы подобрать инструмент, который станет надежным помощником в вашей работе, следует потратить немного времени, чтобы разобраться в характеристиках паяльников и в том, за что они отвечают.

Характеристики паяльников

Тип.

Классический электропаяльник состоит из ручки, нагревательного элемента и жала. Нагревательный элемент может быть спиральным – из нихромовой проволоки, обмотанной вокруг жала, или керамическим – с пленочным нагревателем, расположенным в трубчатом керамическом элементе.

Конструкция паяльника с керамическим нагревателем обеспечивает минимум потерь тепла, поэтому такой паяльник греется намного быстрее. Кроме того, электрическая изоляция керамического нагревателя более надежна, и риск пробоя на корпус практически нулевой. Недостатки тоже есть: паяльники с керамическим нагревателем дороже и боятся ударов и падений – керамический элемент может сломаться, при этом расположенный в толще керамики нагреватель рвется и перестает работать.

Имеющиеся сегодня в продаже импульсные паяльники бывают двух видов:

– Собственно импульсные, жало которых представляет собой дугу из проволоки, нагревающуюся под воздействием проходящего через неё тока. Такие пальники довольно безопасны (жало горячее только во время пайки) и удобны, благодаря очень быстрому разогреву жала (2-3 с), но для пайки микросхем подходят плохо. Температура жала не регулируется и может оказаться слишком высока для пропайки тонких соединений. Кроме того, само жало находится под напряжением, которое может повредить низковольтную микроэлектронику.

– Электропаяльники со спиральным нагревателем, способные увеличивать мощность ТЭНа нажатием кнопки на корпусе. Называются импульсными, потому что на максимальной мощности могут работать недолго (5-15 секунд), после чего требуется делать перерыв на несколько минут. Такой паяльник может быть удобен при пайке мелких «деликатных» деталей – в режиме повышенный мощности можно быстро расплавить крупную каплю припоя, а низкая температура обычного режима защитит детали от перегрева.

Только не следует относиться к таким паяльникам как к обычным двухрежимным и всерьез воспринимать указанную максимальную мощность. Такой паяльник с мощностью, например, 30-130 Вт на 130 ваттах будет работать считанные секунды, и для пайки крупных деталей непригоден.

Паяльники для выжигания также встречаются двух видов:

– С дуговым проволочным жалом, нагреваемым проходящим через него током. От импульсных паяльников отличаются тем, что жало разогрето все время. Удобны для выжигания по дереву, но пожароопасны.

– Классические электропаяльники со специальным жалом (набором жал) для выжигания. Менее опасны, благодаря меньшей температуре жала, но работать можно не со всякими материалами. Для выжигания по дереву подходят плохо, но вполне пригодны для работы с кожей, тканью и пластиком.

Мощность паяльника – один из основных параметров, определяющих его возможности. Маломощные паяльники подходят для деликатных работ с мелкими деталями, паяльники большой мощности можно использовать для ремонта посуды и соединения проводов большого сечения.

Для распайки легкоплавкими припоями микросхем и деталей низковольтных печатных достаточно мощности в 5-15 Вт.

Для пайки крупных деталей, для работы с тугоплавкими припоями и для соединения электрических проводов сечением до 1 мм2 потребуется паяльник мощностью 25-45 Вт.

Для пайки проводов общим сечением до 10 мм2 мощность паяльника должна быть 60-100 Вт.

Для пайки высоковольтных проводов большого сечения и соединения проводов с токоведущими шинами потребуется паяльник мощностью 150-200 Вт.

Паяльниками мощностью 200-500 Вт можно лудить крупные детали и производить ремонт металлической посуды.

Большинство паяльников получают питание от сети 220 В, но в некоторых случаях приходится искать альтернативный тип питания.

Если рядом нет розетки, могут пригодиться паяльники с питанием от аккумулятора – для продолжительной работы они непригодны (заряда аккумуляторов хватает на считанные минуты работы), но для срочного ремонта вполне могут подойти.

Низковольтные паяльники с питанием от порта USB или от 12-вольтового источника питания хорошо подходят для пайки низковольтных схем. Любой обычный паяльник имеет некоторую электрическую емкость; его можно представить в виде конденсатора, одной пластиной которого является нагреватель, а второй – жало. И во время работы на жале 220-вольтового паяльника возникает переменное напряжение, которого может оказаться вполне достаточно для повреждения чувствительной электроники. Низковольтные паяльники и трансформаторные паяльные станции этого недостатка лишены. Но следует иметь в виду, что низковольтные паяльники ограничены по мощности: так, 12-вольтовый паяльник, чтобы “выдать” мощность хотя бы 40 Вт, должен потреблять более 3А – редкий блок питания может обеспечить такой ток. Еще хуже дело обстоит с USB-паяльниками – напряжение их питания всего 5 В, а сила тока на одном разъеме USB 2.0 по спецификации не должна превышать 500 мА. И хотя USB-порты многих современных компьютеров без вреда для себя способны давать до 1,5 А, рассчитывать на это не стоит.

Максимальная температура нагрева определяет область применения паяльника.

Температуры ниже 250°С используются для сварки полиэтиленовой пленки (130-180°С) и декоративных работ – тиснения кожи (80-150°С), создания узоров на ткани и т.п. Также на таких температурах производится пайка легкоплавкими припоями.

250-300°С годится для пайки мелких деталей, при пайке электрических проводов и при работе с тугоплавкими припоями такой температуры жала уже может не хватить.

300-350°С – считается оптимальной температурой для пайки электронных компонентов среднего размера.

350-450°С для пайки электросхем уже многовато, при такой температуре быстро окисляется жало, припой начинает выгорать, и возрастает риск перегрева деталей. Такая температура пайки может использоваться при работе с тугоплавкими бессвинцовыми припоями, для резки пластика, синтетических тканей

Температуры выше 450°С используются редко – при работе с тугоплавкими припоями и особо массивными деталями.

Регулировка мощности паяльника способна намного увеличить его универсальность. При этом заметно вырастает и цена инструмента, но это того стоит – регулировка температуры позволяет избавиться от проблем, связанных с тугоплавкостью припоя, перегревом дорожек или деталей. Но имейте в виду, что регулировка температуры на паяльниках осуществляется довольно грубо, методом “прибавить”-“убавить”. Для точного выставления температуры следует обратиться к паяльным станциям.

Если конструкция ручки и форма жала больше зависят от привычки и от личных предпочтений, то форма наконечника уже придает инструменту некоторые особенности.

Жало типа «конус» удобно при сквозном монтаже (и демонтаже), но оно плохо удерживает припой, поэтому для поверхностного монтажа подходит хуже. Собрать излишки припоя таким жалом практически невозможно. Кроме того, низкая теплоемкость (особенно у сильно заостренных «конусов») и маленькое пятно контакта затрудняют прогрев крупных контактов и капель припоя.

Жало типа «клин» является более универсальным – оно имеет большую теплоемкость, касание широкой гранью позволяет прогревать большие площадки, а при повороте на 90° пятно контакта сильно уменьшается и позволяет работать с выводами микросхем и тонкими дорожками печатных плат высокой плотности.

Кроме этих, самых распространенных форм наконечников, существует множество специализированных – «микроволна», предназначенная для пайки SMD-компонентов; ножи различных форм, предназначенные для резки пластика; фигурные наконечники для декоративных работ и т.д. Для возможности выбора наиболее подходящего для конкретной работы жала, на большинстве паяльников предусмотрена возможность его замены. Кроме того, жала со временем выгорают (особенно сильно это проявляется на медных – для поддержания формы их следует периодически обрабатывать напильником) и замена жала становится уже просто необходимой.

Подставка необходима для безопасной и эффективной работы, но имейте в виду, что она входит в комплектациюдалеко не всех моделей. Не счесть, сколько столов, полов и штанов прожжено из-за использования вместо подставки первых подвернувшихся предметов. Если у выбранной модели подставки в комплекте нет, крайне рекомендуется докупить её отдельно.

Варианты выбора паяльников

И для ремонта электроники, и для соединения электрических проводов подойдет универсальный [url=”https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&mode=list&f=3xuh-3xui-3xu8-jcoq&f=3xuz]паяльник мощностью 25-50 Вт с клиновидным жалом – такой инструмент будет нелишним в «арсенале» любого мастера.

Для пайки микросхем и электронных компонентов будет достаточно [url=”https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&mode=list&f=3xue-3xud]паяльника мощностью до 15 Вт.

Электропаяльник на батарейках может помочь с ремонтом в условиях отсутствия электроэнергии.

Если вы занимаетесь самыми разными паяльными работами – от пайки тончайших деталей до соединения высоковольтных проводов тугоплавкими припоями – выбирайте среди [url=”https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&mode=list&f=3xun-3xup-3xum-a3tw-btulc&f=3y7w]паяльников с регулировкой мощности и высокой максимальной температурой.

Для ремонта радиаторов, теплообменников и металлической посуды вам потребуется [url=”https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&i=1&mode=list&stock=2&order=1&f=dgdk-jcp8-jcqh]мощный паяльник с клиновидным жалом.

Как сделать импульсный паяльник своими руками: схема, чертежи

Как сделать импульсный паяльник своими руками Импульсный паяльник нагревается значительно быстрее, чем обычный, позволяет быстро монтировать или демонтировать самые различные компоненты электротехнических и электронных устройств. Он оснащается регулятором напряжения, благодаря чему можно удобно управлять температурой нагрева. В качестве жала в этом приборе применяется медная проволока.

Читайте также: Какое устройство у бензиновой паяльной лампы

Как пользоваться устройством? После включения в сеть необходимо выбрать подходящий для конкретных работ уровень напряжения. После этого остается просто нажать кнопку и приступить к пайке. Пока кнопка удерживается пользователем, устройство осуществляет разогрев жала.

Как работает импульсный паяльник? В конструкции этого устройства предусмотрено использование преобразователя сетевого напряжения в напряжение высокой частоты, а также ВЧ-трансформатора. Все это управляется с помощью микропроцессора, который поддерживает температуру нагрева жала на нужном уровне, отключает прибор при использовании более 20 секунд для защиты от перегрузки.

Импульсный паяльник работает по такому принципу: при нажатии кнопки вторичная обмотка трансформатора замыкается и осуществляется нагрев жала. Отпуская выключатель, вы размыкаете контакты, поэтому ток на обмотку не подается.

Можно ли сделать импульсный паяльник своими руками

Импульсный прибор обходится значительно дороже обычного, однако мы знаем отличный способ, позволяющий сэкономить Как сделать импульсный паяльник своими рукамиденьги. Для этой цели можно сделать устройство своими руками. Но для начала потребуется подобрать подходящий источник тока.

Устройство можно сделать:

  1. Из блока питания с понижающим трансформатором. Преимущество этого метода – весьма простая схема, в которой выводы вторичной обмотки присоединяются непосредственно к токопроводящим шинам (к ним, в свою очередь, прикрепляется жало паяльника). Недостатки – быстрый выход из строя первичной обмотки трансформатора, большие размеры и вес готового прибора, возникновение вибрации в процессе пайки, которая недопустима при работе с мелкими деталями.
  2. Из электронного трансформатора. Он значительно выигрывает у предыдущего БП по размерам и весу, а также полностью лишен упомянутых выше минусов.

В данной статье мы рассмотрим процесс изготовления прибора из трансформатора, обеспечивающего подачу питания на галогенные лампы на 12 вольт. Это устройство поставляется в весьма удобном корпусе, который легко переоборудовать под импульсный паяльник.

Этапы изготовления импульсного паяльника своими руками

Чтобы превратить электронный трансформатор в современный экономичный прибор для пайки, потребуется выполнить несколько действий:

  1. Демонтируем трансформатор. Основная цель этого этапа – отделить друг от друга части сердечника и снять вторичную обмотку блока питания.
  2. Подбираем подходящую шину для повторной намотки. Для этого подойдет двухжильная медная проволока с сечением примерно 6-7 миллиметров.
  3. Делаем всего одну обмотку, после чего отделяем ее от сердечника картоном или другим материалом, не пропускающим ток.
  4. Выполняем лужение концов обмотки.
  5. Подключаем переделанный блок питания к сети и замыкаем концы новой вторичной обмотки многожильной медной проволокой. Она должна нагреваться или расплавляться всего за пару секунд. Именно этот признак указывает на то, что мы движемся в правильном направлении.
  6. Изготавливаем жало нашего будущего паяльника. Для этой цели подойдет медная проволока с диаметром 1-2 миллиметра.
  7. Присоединяем жало к концам вторичной обмотки. Лучше всего использовать болты, чтобы в дальнейшем удобно заменять изношенную или сильно загрязненную проволоку.
  8. Размещаем блок питания в корпусе. На данном этапе важно следить, чтобы не было контакта между ним и шиной. Лучше всего устанавливать изолирующие материалы, выдерживающие длительную температурную нагрузку – фторопласт или стекловолокно, керамические детали.
  9. При необходимости делаем рукоятку, закрываем корпус и начинаем работу с устройством.

Дополнительно можно установить на устройство следующие детали:

  • Светодиоды, которые будут обеспечивать индикацию напряжения. Определить его можно по уровню яркости LED-элементов.
  • Кнопка для включения и отключения прибора. Данный компонент обязательно должен использоваться в конструкции, так как только при его нажатии будет подаваться напряжение на жало. Монтируется кнопка непосредственно на входе питания.
  • Переменный резистор для регулировки напряжения. Эта деталь позволит удобно управлять прибором.

Кроме того, импульсный паяльник можно оснастить микроконтроллером для повышения эффективности управления. Правильно подберите прошивку, чтобы обеспечить надежную защиту от перегрева и перегрузки самодельного устройства.

Поиск и устранение неисправностей паяльника

| Блог Simply Smarter Circuitry

(Примечание: никогда не пытайтесь ремонтировать паяльник, если он не отключен от сети и не остыл.)

Если у вас возникли проблемы с паяльной станцией или паяльником, вам может потребоваться замена нагревательного элемента. Эти нагревательные элементы изготовлены из проволоки сопротивления, которая плотно намотана на металлическую катушку. Когда нагревательный элемент выходит из строя, паяльник больше не может выделять тепло.

Если, однако, паяльник все еще нагревается, возможно, проблема в жале паяльника.Если за наконечником не ухаживать должным образом, то есть содержать его в чистоте и регулярно лужить, оксиды начнут накапливаться на поверхности стержня. Эти загрязнения необходимо удалить, иначе они неизбежно будут препятствовать передаче тепла от нагревательного элемента к наконечнику паяльника.

Когда паяльник остынет, снимите жало и аккуратно протрите поверхность стержня, а также внутреннюю стенку нагревательного элемента. Убедитесь, что жало хорошо сидит на паяльнике, чтобы передача тепла была максимально эффективной; это также поможет предотвратить преждевременный выход из строя нагревательного элемента.Если по какой-либо причине вам не удалось отремонтировать жало паяльника, вам следует подумать о покупке нового жала.

Большинство паяльников работают на электричестве, и при разрыве цепи электричество больше не будет работать. Если ваш паяльник не нагревается, это, скорее всего, из-за разрыва электрической цепи, вызванного либо неисправным соединением в утюге, либо отказом нагревательного элемента.

Правильный курс действий в этом случае – проверить электрические соединения при разборке паяльника; эти связи могут со временем ослабнуть.Затем выполните проверку целостности нагревательного элемента, чтобы проверить, работает ли он.

Если все электрические соединения в порядке, но вы не зарегистрировали непрерывность, ваш нагревательный элемент необходимо заменить. Если электрические соединения были исправны и нагревательный элемент зарегистрировал непрерывность, возможно, в вашем паяльнике произошло короткое замыкание и, вероятно, потребуется ремонт. Если нагревательный элемент зарегистрировал непрерывность, и вы заметили неплотное или неисправное соединение во время разборки, зафиксируйте электрические и физические соединения при повторной сборке паяльника, и отныне он должен работать правильно.

.

Maker Hub – Пайка | Jaycar Electronics

Железный могучий

Паяльник прошел долгий путь со времен карандаша, который вы подключаете к сети переменного тока.

От беспроводной работы до регулировки температуры и индукционного нагрева – вы обязательно найдете паяльник с точным набором необходимых вам функций.

Что такое силовая установка?

Нагрев точки Кюри, возможно, является наиболее передовым методом достижения рабочей температуры.Он основан на электромагнитной индукции, что делает наконечник нагревательным элементом .

«Обычный» паяльник просто использует нагревательный элемент переменного тока для нагрева жала. Они предназначены для достижения заданной температуры и доступны в различных номинальных мощностях.

Беспроводные электронные модели могут питаться как от стандартных элементов питания AA, так и от встроенной аккумуляторной батареи.

Паяльники

на бутановом топливе имеют каталитический нагреватель в головке, который обеспечивает более стабильную температуру, чем обычное пламенное горение .Многие поставляются со сменными паяльными головками для высокотемпературного пламени до 1300 ° C .

Как настроить нагрев?

Паяльные станции

позволяют регулировать температуру с помощью , регулируя мощность , подаваемую на нагревательный элемент.

Аналоговые блоки – это более простая разновидность, часто включающая в себя регулируемый регулятор мощности (аналогичный светорегулятору), для выбора температуры и термостат для поддержания ее постоянной.

Цифровые станции

обеспечивают более высокую точность благодаря микропроцессорному управлению и включают светодиодный индикатор, показывающий температуру наконечника.

В качестве автономной альтернативы газовые паяльники имеют регулируемый дроссель , который регулирует поток топлива к каталитическому нагревателю.

Подробнее о паяльниках см. Ниже.

– сентябрь 2019

Интернет-магазин

Soldering Irons

Выбор подходящего паяльника

Пайка используется в качестве метода склеивания на протяжении тысячелетий.Это довольно просто, и техника практически не изменилась – только материалы и технология. Все, что вам нужно, – это качественные материалы, твердая рука и хороший глаз (или увеличительное стекло!). Читайте дальше, чтобы понять, какой тип железа подойдет для ваших проектов.

Что такое пайка?

Пайка соединяет несколько металлических предметов с помощью наполнителя (припоя). Паяльник нагревает припой и область нанесения припоя, перемещая припой в структуру металлических предметов, которые мгновенно расширяются в ответ на высокую температуру.Когда припой и металлическая поверхность остывают, структура сжимается, припой превращается из жидкого в твердое, и образуется связь. Компоненты, требующие пайки, включают провода, выводы компонентов, контактные площадки на печатных платах (PCB), радиаторы и кожухи двигателей. Практически все типы постоянных электрических соединений требуют пайки (за исключением специальных штекерных узлов). Паяльники в ассортименте Jaycar стоят от менее 20 до нескольких сотен долларов; при этом основными ценовыми факторами являются мощность, контроль температуры и мощность.

Мощность

Мощность, вероятно, является наиболее важным фактором, который следует учитывать, поскольку она определяет доступную мощность нагрева, время нагрева и регулирование температуры. Последнее очень важно, поскольку вы не хотите углубляться в пайку и обнаруживать, что ваш утюг не поддерживает тепло, создавая непоследовательные паяные соединения. Для работы с электроникой 16 Вт считается низким уровнем, 50 Вт – средним диапазоном, а 130 Вт – высоким. По сути, вам нужен утюг, который поддерживает равномерное соотношение потерь тепла к тепловыделению.Это особенно важно, если в вашем утюге нет контроля температуры. Мощность не обязательно соответствует определенной температуре.

Температура

Контроль температуры также имеет решающее значение для успешной пайки. Металлический наконечник утюга страшно нагревается – до 480 ° C! Большинство утюгов нагревается за считанные секунды, но то, как это тепло поддерживается, зависит от мощности утюга и количества тепла, которое он теряет во время работы. Более дорогие утюги предлагают точный регулируемый контроль температуры.Менее дорогие утюги предлагают ограниченный ассортимент (или вообще без него). Важно учитывать температуру, поскольку разные припои имеют разные температуры плавления. Ваш утюг должен нагреваться до 180–300 ° C для припоев на основе свинца и 220–245 ° C для бессвинцовых. Ваша идеальная рабочая температура также определяется типом выполняемой вами работы. Для небольшой электроники потребуется более низкая температура, чем для пайки толстых кабелей.

Подача электроэнергии

Последним важным фактором при выборе паяльника является подача питания.Чаще всего используется питание от сети, поскольку оно постоянное и надежное, но утюги также могут работать на газе или от батареек. Газовые утюги отлично подходят для удаленной работы, где доступ к электросети сомнительна. Большинство газовых утюгов в ассортименте Jaycar имеют среднее время работы 45+ минут и легко пополняются с помощью переносной баллончика бутана. Утюги с батарейным питанием идеально подходят для использования там, где существует опасность испарений бензина или взрыва, но в остальном они громоздки и не рентабельны.

Утюги, комплекты или станции?

Паяльники

можно приобрести отдельно, в комплекте или встраивать в станцию.Станции, как правило, предлагают более точные элементы управления и операции, а в некоторых случаях и дополнительные функции (такие как распайка, маломощный режим холостого хода или горячая замена наконечников). То, как вы планируете использовать утюг, определяет, какие функции ему потребуются. Планируете ли вы пайку мелких деталей, требующих точного контроля? Вы паяете более крупные проекты, которые не такие деликатные? Можете ли вы рассчитывать на питание от сети или вам нужен портативный утюг? Как часто вы будете пользоваться утюгом? Ожидаете ли вы, что ваши сеансы пайки будут короткими или превысят полчаса?

Если вы планируете использовать утюг для небольших работ, рассмотрите паяльник Duratech 25 Вт (TS1465).Это недорогой вариант для новичков в пайке, он отлично подходит для сборки и небольших проектов. Если вы планируете использовать свой утюг для более крупных и сложных работ, тогда паяльник с регулируемой температурой Duratech 48 Вт (TS1564) для вас. Станция оснащена точной регулировкой температуры, губкой для чистки наконечников и подставкой. Обе модели входят в число самых популярных моделей Jaycar. Наш стартовый набор (TS1651) – это доступный вариант для молодых энтузиастов пайки, который включает паяльник, подставку, припойный провод и присоску для припоя.Если вас интересует вариант с газовым двигателем, комплект газовых паяльных инструментов Portasol Pro (TS1113) включает качественный утюг, 3 сменных металлических наконечника и чистящую губку – все в удобном футляре.

Jaycar продает более 25 электрических, газовых и аккумуляторных паяльников! Наши сотрудники готовы провести вас через ассортимент и позаботиться о том, чтобы вы уехали с тем, что вам нужно.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
