Класс точности – это… Что такое Класс точности?

Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения.

Погрешность может нормироваться, в частности, по отношению к:

  • результату измерения (по относительной погрешности)
в этом случае, по ГОСТ 8.401-80 (взамен ГОСТ 13600-68), цифровое обозначение класса точности (в процентах) заключается в кружок.
  • длине (верхнему пределу) шкалы прибора (по приведенной погрешности)

Для стрелочных приборов принято указывать класс точности, записываемый в виде числа, например, 0,05 или 4,0. Это число дает максимально возможную погрешность прибора, выраженную в процентах от наибольшего значения величины, измеряемой в данном диапазоне работы прибора. Так, для вольтметра, работающего в диапазоне измерений 0 — 30 В, класс точности 1,0 определяет, что указанная погрешность при положении стрелки в любом месте шкалы не превышает 0,3 В.

Соответственно, среднее квадратичное отклонение s прибора составляет 0,1 В.

Относительная погрешность результата, полученного с помощью указанного вольтметра, зависит от значения измеряемого напряжения, становясь недопустимо высокой для малых напряжений. При измерении напряжения 0,5 В погрешность составит 60 %. Как следствие, такой прибор не годится для исследования процессов, в которых напряжение меняется на 0,1 — 0,5 В.

Обычно цена наименьшего деления шкалы стрелочного прибора согласована с погрешностью самого прибора. Если класс точности используемого прибора неизвестен, за погрешность s прибора всегда принимают половину цены его наименьшего деления. Понятно, что при считывании показаний со шкалы нецелесообразно стараться определить доли деления, так как результат измерения от этого не станет точнее.

Следует иметь в виду, что понятие класса точности встречается в различных областях техники. Так в станкостроении имеется понятие класса точности металлорежущего станка, класса точности электроэрозионных станков (по ГОСТ 20551).

Обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.

Аппараты с классом точности 0,5 (0,2) начинают работать в классе от 5 % загрузки. а 0,5s (0,2s) уже с 1 % загрузки

См. также

Ссылки

Классы точности приборов

Для характеристики большинства измерительных приборов часто используют понятие приведенной погрешности или класса точности.

Приведенной погрешностью измерительного прибора считают выраженное в процентах отношение наибольшей абсолютной погрешности ΔХнаиб к верхнему пределу измерения прибора Xпр (то есть наибольшему ее значению, которое может быть измерено по шкале прибора):


γ = l ΔXнаиб / Xпр l ⋅ 100%


По приведенной погрешности (классу точности) приборы делятся на девять классов: 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Приборы класса точности 0,02; 0,05; 0,1; 0,2; 0,5 применяются для точных лабораторных измерений и называются прецизионными (от англ. precision – точность). В технике применяются приборы классов 1,0; 1,5: 2,5 и 4,0 (технические).

Класс точности прибора указывается на шкале прибора. Если на шкале такого обозначения нет, то данный прибор внеклассный, то есть его приведенная погрешность превышает 4%. Производитель, выпускающий прибор, гарантирует относительную погрешность измерения данным прибором, равную классу точности (приведенной погрешности) прибора при измерении величины, дающей отброс указателя на всю шкалу. Определив по шкале прибора класс точности и предельное значение, легко рассчитать его абсолютную погрешность ΔX = ± гXпр / 100%, которую принимают одинаковой на всей шкале прибора. Знаки «+» и «–» означают, что погрешность может быть допущена как в сторону увеличения, так и в сторону уменьшения от действительного значения измеряемой величины.

При использовании приборов для конкретных измерений редко бывает так, чтобы измеряемая величина давала отброс стрелки прибора на всю его шкалу. Как правило, измеряемая величина меньше. Это увеличивает относительную погрешность измерения. Для оптимального использования приборов их подбирают так, чтобы значения измеряемой величины приходились на конец шкалы прибора, это уменьшит относительную погрешность измерения и приблизит ее к классу точности прибора. В тех случаях, когда на приборе класс точности не указан, абсолютная погрешность принимается равной половине цены наименьшего деления.

Точность прибора невозможно превзойти никаким методом измерения на нем. Для более точных измерений применяют приборы более высокого класса точности.

Что нужно знать о классе точности измерительного прибора?

Измерительные приборы: вольтметры, амперметры, токовые клещи, осциллографы и другие — это устройства, предназначенные для определения искомых величин в заданном диапазоне, каждый из них имеет свою точность, причем устройства, измеряющие одну и ту же величину, в зависимости от модели, могут отличаться по точности и классу.

В каких-то ситуациях достаточно просто определить значение, например, вольтаж батарейки, а в других необходимо выполнить многократное повторение измерений высокоточными приборами для получения максимально достоверного результата, так в чем отличие таких измерительных устройств, что означает класс точности, сколько их бывает, как его определить и многое другое читайте далее в нашей статье.

Что такое класс точности

Определение: «Класс точности измерения — это общая характеристика точности средства измерения, определяемая пределами допустимых основных и дополнительных погрешностей, а также другими факторами, влияющими на нее».

Сам по себе класс не является постоянной величиной измерения, потому что само измерение зачастую зависит от множества переменных: места измерения, температуры, влажности и других факторов, класс позволяет определить лишь только в каком диапазоне относительных погрешностей работает данный прибор.

Чтобы заранее оценить погрешность, которую измерит устройство, также могут использоваться нормативные справочные значения.

Устаревание, несовершенство изготовления измерителей, внешние воздействия — это основной показатель отклонения погрешностей.

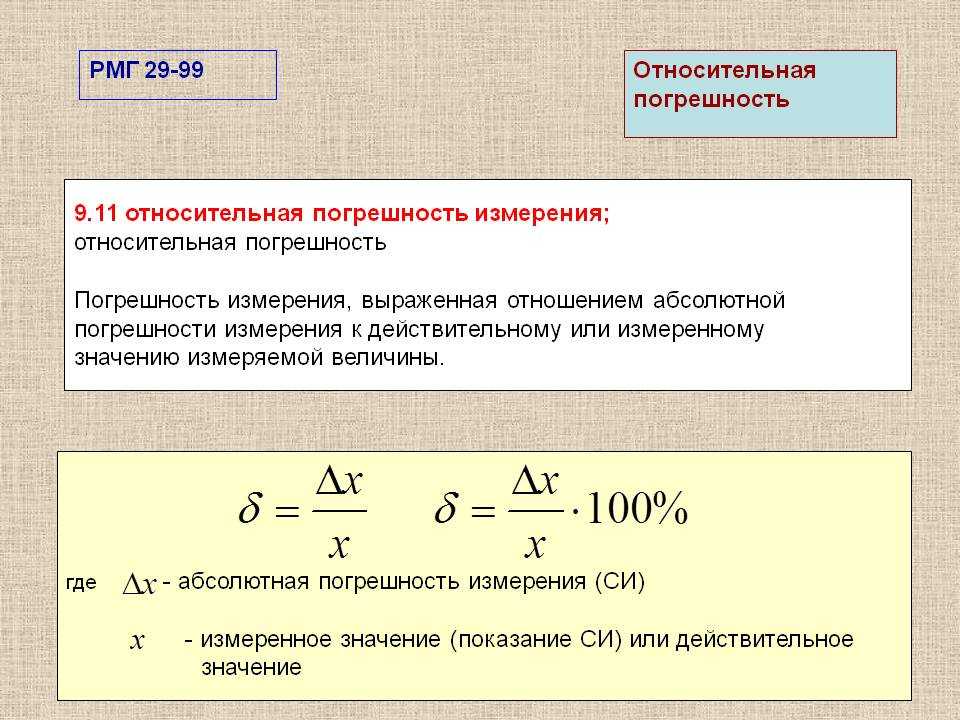

Относительная погрешность — это отношение абсолютной погрешности к модулю действительного приближенного показателя полученного значения, измеряется в %.

Абсолютная погрешность рассчитывается следующим образом:

∆=±a или ∆=(a+bx)

x – число делений, нормирующее значение величины

a, b – положительные числа, не зависящие от х

Абсолютная и приведенная погрешность рассчитывается по следующим формулам, см. таблицу ниже

Что такое класс точности манометра, и как его определить

Класс точности манометра является одной из основных величин, характеризующих прибор. Это процентное выражение максимально допустимая погрешность измерителя, приведенная к его диапазону измерений.

Абсолютная погрешность представляет собой величину, которая характеризует отклонение показаний измерительного прибора от действительного значения давления. Также выделяют основную допустимую погрешность, которая представляет собой процентное выражение абсолютного допустимого значения отклонения от номинального значения. Именно с этой величиной связан класс точности.

Существует два типа измерителей давления — рабочие и образцовые.

Рабочие применяются для практического измерения давления в трубопроводах и оборудовании. Образцовые — специальные измерители, которые служат для поверки показаний рабочих приборов и позволяют оценить степень их отклонения. Соответственно, образцовые манометры имеют минимальный класс точности.

Классы точности современных манометров регламентируются в соответствии с ГОСТ 2405-88 Они могут принимать следующие значения:

Таким образом, этот показатель имеет прямую зависимость с погрешностью. Чем он ниже, тем ниже максимальное отклонение, которое может давать измеритель давления, и наоборот. Соответственно, от этого параметра зависит, насколько точными являются показания измерителя. Высокое значение указывает на меньшую точность измерений, а низкое соответствует повышенной точности. Чем ниже значение класса точности, тем более высокой является цена устройства.

Узнать этот параметр достаточно просто. Он указан на шкале в виде числового значения, перед которым размещаются литеры KL или CL. Значение указывается ниже последнего деления шкалы.

Указанная на приборе величина является номинальной. Чтобы определить фактический класс точности, нужно выполнить поверку и рассчитать его. Для этого проводят несколько измерений давления образцовым и рабочим манометром. После этого необходимо сравнить показания обоих измерителей, выявить максимальное фактическое отклонение. Затем остается только посчитать процент отклонения от диапазона измерений прибора.

Какие классы точности бывают, как обозначаются

Как мы уже успели выяснить, интервал погрешности определяется классом точности. Данная величина рассчитывается, устанавливается ГОСТом и техническими условиями. В зависимости от заданной погрешность, бывает: абсолютная, приведенная, относительная, см. таблицу ниже

Согласно ГОСТ 8.401-80 в системе СИ классы точности обычно помечается латинской буквой, часто с добавлением индекса, отмеченного цифрой. Чем меньше погрешность, соответственно, меньше цифра и буквенное значение выше по алфавиту, тем более высокая точность.

Приборы, способные выполнять множество различных замеров, могут быть одновременно более двух классов.

Класс точности обозначается на корпусе устройства в виде числа обведенного в кружок, обозначает диапазон погрешностей измерений в процентах. Например, цифра означает относительную погрешность ±2%. Если рядом со знаком присутствует значок в виде галочки, это значит, что длина шкалы используется в качестве вспомогательного определения погрешности.

  • 0,1, 0,2 – считается самым высоким классом
  • 0,5, 1 – чаще применяется для устройств средней ценовой категории, например, бытовых
  • 1,5, 2,5 – используется для приборов измерения с низкой точностью или индикаторов, аналоговых датчиков

Примечание. На корпусе высокоточных измерителей, класс может не наносится. Обозначение таких устройств как правило выполняется особыми знаками.

Класс точности измерительного прибора

Обобщающая характеристика, которая определяется пределами погрешностей (как основных, так и дополнительных), а также другими влияющими на точные замеры свойствами и показатели которых стандартизированы, называется класс точности измерительного аппарата. Класс точности средств измерений дает информацию о возможной ошибке, но одновременно с этим не является показателем точности данного СИ.

Средство измерения – это такое устройство, которое имеет нормированные метрологические характеристики и позволяет делать замеры определенных величин. По своему назначению они бывают примерные и рабочие. Первые используются для контроля вторых или примерных, имеющих меньший ранг квалификации. Рабочие используются в различных отраслях. К ним относятся измерительные:

  • приборы;
  • преобразователи;
  • установки;
  • системы;
  • принадлежности;
  • меры.

На каждом средстве для измерений имеется шкала, на которой указываются классы точности этих средств измерений. Они указываются в виде чисел и обозначают процент погрешности. Для тех, кто не знает, как определить класс точности, следует знать, что они давно стандартизованы и есть определенный ряд значений. Например, на устройстве может быть одна из следующих цифр: 6; 4; 2,5; 1,5; 1,0; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01; 0,005; 0,002; 0,001. Если это число находится в круге, то это погрешность чувствительности. Обычно ее указывают для масштабных преобразователей, таких как:

  • делители напряжения;
  • трансформаторы тока и напряжения;
  • шунты.

Обозначение класса точности

Обязательно указывается граница диапазона работы этого прибора, в пределах которой значение класса точности будет верно.

Те измерительные устройства, которые имеют рядом со шкалой цифры: 0,05; 0,1; 0,2; 0,5, именуются как прецизионные. Сфера их применения – это точные и особо точные замеры в лабораторных условиях. Приборы с маркировкой 1,0; 1,5; 2,5 или 4,0 называются технические и исходя из названия применяются в технических устройствах, станках, установках.

Возможен вариант, что на шкале такого аппарата не будет маркировки. В такой ситуации погрешность приведенную принято считать более 4%.

Если значение класса точности устройства не подчеркнуто снизу прямой линией, то это говорит о том, что такой прибор нормируется приведенной погрешностью нуля.

Грузопоршневой манометр, класс точности 0,05

Если шкала отображает положительные и отрицательные величины и отметка нуля находится посередине такой шкалы, то не стоит думать, что погрешность во всем диапазоне будет неизменной. Она будет меняться в зависимости от величины, которую измеряет устройство.

Если замеряющий агрегат имеет шкалу, на которой деления отображены неравномерно, то класс точности для такого устройства указывают в долях от длины шкалы.

Возможны варианты измерительных аппаратов со значениями шкалы в виде дробей. Числитель такой дроби укажет величину в конце шкалы, а число в знаменателе при нуле.

Как определить класс точности электроизмерительного прибора, формулы расчета

Чтобы определить класс точности, необходимо взглянуть на его корпус или инструкцию пользователя, в ней вы можете увидеть цифру, обведенную в круг, например, ① это означает, что ваш прибор измеряет величину с относительной погрешностью ±1%.

Но что делать если известна относительная погрешность и необходимо рассчитать класс точности, например, амперметра, вольтметра и т.д. Рассмотрим на примере амперметра: известна ∆x=базовая (абсолютная) погрешность 0,025 (см. в инструкции), количество делений х=12

Находим относительную погрешность:

Y= 100×0,025/12=0,208 или 2,08%

(вывод: класс точности – 2,5).

Следует отметить, что погрешность неравномерна на всем диапазоне шкалы, измеряя малую величину вы можете получить наибольшую неточность и с увеличением искомой величины она уменьшается, для примера рассмотрим следующий вариант:

Вольтметр с классом p=±2, верхний предел показаний прибора Xn=80В, число делений x=12

Предел абсолютной допустимой погрешности:

Относительная погрешность одного деления:

Если вам необходимо выполнить более подробный расчет, смотрите ГОСТ 8.401-80 п.3.2.6.

Нормирование

Классы точности средств измерений сообщают нам информацию о точности таких средств, но одновременно с этим он не показывает точность измерения, выполненного с помощью этого измерительного устройства. Для того, чтобы выявить заблаговременно ошибку показаний прибора, которую он укажет при измерении люди нормируют погрешности. Для этого пользуются уже известными нормированными значениями.й

Нормирование осуществляется по:

Формулы расчета абсолютной погрешности по ГОСТ 8.401

Каждый прибор из конкретной группы приспособлений для замера размеров имеет определенное значение неточностей. Оно может незначительно отличаться от установленного нормированного показателя, но не превышать общие показатели. Каждый такой агрегат имеет паспорт, в который записываются минимальные и максимальные величины ошибок, а также коэффициенты, оказывающие влияние в определенных ситуациях.

Читать также: Как проверить аккумулятор шуруповерта мультиметром на работоспособность

Все способы нормирования СИ и обозначения их классов точности устанавливаются в соответствующих ГОСТах.

Поверка приборов, для чего она нужна

Все измерительные приборы измеряют с некой погрешностью, класс точности говорит лишь о том, в каком диапазоне она находится. Бывают случаи, когда диапазон погрешности незаметно увеличивается, и мы начинаем замечать, что измеритель «по-простому» начинает врать. В таких случаях помогает поверка.

Это процесс измерения эталонной величины в идеальных условиях прибором, обычно проводится метрологической службой или в метрологическом отделе предприятия производителя.

Существует первичная и периодическая, первичную проверку проводят после выпуска изделия и выдают сертификат, периодическую проводят не реже чем раз в год, для ответственных приборов чаще.

Поэтому если вы сомневаетесь в правильности работы устройства, вам следует провести его поверку в ближайшей метрологической службе, потому что измеритель может врать как в меньшую, так и в большую сторону.

Как легко проверить потребление электроэнергии в квартире, можете узнать в нашей статье.

Виды погрешностей амперметра

Чтобы понять размер погрешности в измерениях, нужно сравнить полученные результаты с эталонными.

В метрологии используют для всех электротехнических измерителей, как для амперметров, так и для вольтметров, несколько видов погрешностей: абсолютную, относительную и приведенную.

Абсолютная погрешность амперметра — это разность Δ между результатом измерения, полученного на шкале прибора (Xи) и действительным значением силы тока в цепи (Xд). Абсолютная погрешность амперметра описывается простой формулой и выражается в единицах тока А.

Δх = Xд−Xи, А

где:

  • Δх — дельта Х
  • Xд — действительное показание силы тока, принимаемой по образцовому прибору;
  • Xи — измеренное значение на шкале прибора.

Относительная погрешность (δ) — отношение абсолютной погрешности амперметра Δх к действительному показанию силы тока, принимаемому по образцовому прибору. Оно может быть указано как в процентах, тогда частное умножается на 100, либо выражаться в относительных единицах.

δ = (Δх : Xд)×100, %

Приведенная погрешность — это значение приведенное к диапазону измерения амперметра, приравненного к его шкале. Его получают в виде частного от абсолютной погрешности Δх и нормируемого значения (Xн), в значениях соответствующим абсолютной погрешности Δх умноженной на 100 %:

δпр = (Δх : Xн)×100, %

Пример нахождения показания амперметра по приведенной погрешности

Для примера рассматривается аналоговый измеритель со шкалой до 25 А.

На шкале имеется обозначение класса точности 2.5, кружок или квадрат отсутствует, поэтому эта погрешность приведенная.

Y=Dх/Xп×100=+/- p

При Хп= 25А и значении p = 2.5 можно рассчитать абсолютную погрешность:

Δх =25/100×2.5=0.625 A

Если пользователь обнаружит на панели класс точности заключенный в квадрат, то погрешность нужно будет определять в процентном выражении от измеренного значения.

При показаниях по шкале Iи = 10 А, погрешность прибора не должна превышать

Δх =10×2.5/100=0.25

При показаниях по шкале Iи=2 А погрешность будет иной:

Δх =2×2.5/100=0.05

При показаниях по шкале Iи=25 А погрешность будет максимальной:

Δх =25×2.5/100=0.625

Вот почему важно, чтобы аналоговый прибор работал при измерениях в 2/3 рабочей шкалы.

Классы точности средств измерений

Характеристики, введенные стандартами, наиболее полно опи­сывают метрологические свойства СИ. Однако в настоящее время в эксплуатации находится достаточно большое число СИ, метроло­гические характеристики которых нормированы несколько по-­дру­гому, а именно, на основе классов точности.

Класс точности — это обобщенная характеристика СИ, выра­жаемая пределами допускаемых значений его основной и допол­нительной погрешностей, а также другими характеристиками, влияющими на точность.

Класс точности не является непосредственной оценкой точности измерений, выполняемых этим СИ, поскольку погрешность зависит еще от ряда факторов: метода измерений, условий измерений и т. д. Класс точности лишь позволяет судить о том, в каких пределах на­ходится погрешность СИ данного типа.

Предел допускаемой основной погрешности СИ, определяемый классом точности, — это интервал, в котором находится значение основной погрешности СИ. Если СИ имеет незначительную слу­чайную составляющую, то определение СИ относится к нахожде­нию систематической погрешности и случайной погрешности, обу­словленной гистерезисом, и является достаточно строгим. При этом предел СИ OSP 0,5HOP.

Если СИ имеет существенную случайную погрешность, то для него определение предела допускаемой основной погрешности является нечетким. Его следует понимать как интервал, в котором находится значение основной погрешности с неизвестной вероят­ностью, близкой к единице:

Классы точности СИ устанавливаются в стандартах или техни­ческих условиях. Средство измерений может иметь два и более класса точности. Например, при наличии у него двух или более диапазонов измерений одной и той же физической величины ему можно присваивать два или более класса точности. Приборы, пред­назначенные для измерения нескольких физических величин, также могут иметь различные классы точности для каждой изме­ряемой величины.

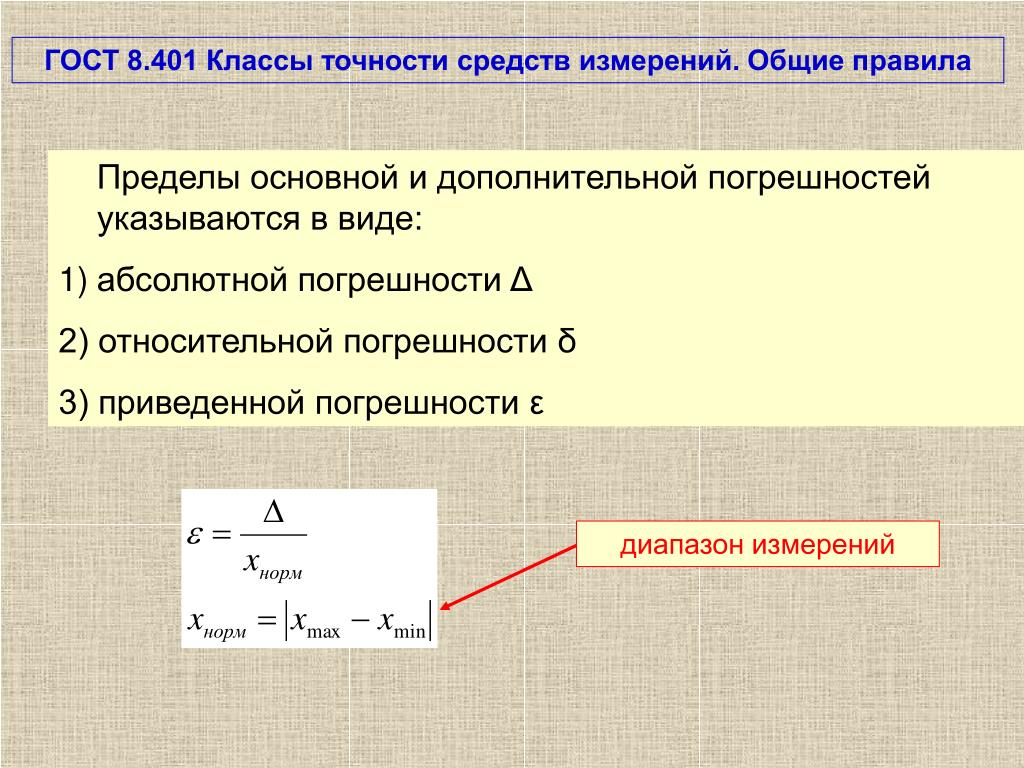

Пределы допускаемых основной и дополнительной погрешностей выражают в форме приведенных, относительных или абсолютных погрешностей. Выбор формы представления зависит от характера изменения погрешностей в пределах диапазона измерений, а также от условий применения и назначения СИ. Пределы допускаемой абсолютной погрешности устанавливают­ся по одной из формул:

Первая формула описывает чисто аддитивную погрешность (рис.7.1 , а), а вторая — сумму аддитивной и мультипликативной погреш­ностей (рис. 7.2, в). В технической документации классы точности, установленные в виде абсолютных погрешностей, обозначают, на­пример, «Класс точности М», а на приборе — буквой «M». Для обозначения используются прописные буквы латинского алфавита или римские цифры, причем меньшие пределы погрешностей долж­ны соответствовать буквам, находящимся ближе к началу алфавита, или меньшим цифрам.

Пределы допускаемой приведенной основной погрешности определяются по формуле

Равным наиболь­шему из всех имеющихся пределов измерений для СИ с равномер­ной, практически равномерной или степенной шкалами, а также для тех измерительных преобразователей, у которых нулевое зна­чение выходного сигнала находится на краю или вне диапазона измерений.

Для СИ, шкала которых имеет условный нуль, xN равно модулю разности пределов измерений. Например, для вольтметра термо­электрического термометра с пределами измерений от 100 до 600 °С нормирующее значение равно 500 °С. Для СИ с заданным номи­нальным значением xN принимают равным всей длине шкалы или ее части, соответствующей диапазону измерений.

В этом случае пределы абсолютной погрешности выражают, как и длину шкалы, в единицах длины, а на СИ класс точности условно обозначают, например, в виде значка \0,5/, где 0,5 — значение числа р. В осталь­ных рассмотренных случаях класс точности обозначают конкретным числом р, например 1,5. Обозначение наносится на циферблат при­бора.

Что означает класс точности измерительного прибора

Класс точности измерительного прибора — это обобщенная черта, определяемая пределами допускаемых главных и дополнительных погрешностей, также другими качествами, влияющими на точность, значения которых установлены в эталонах на отдельные виды средств измерений. Класс точности средств измерений охарактеризовывает их характеристики в отношении точности, но не является конкретным показателем точности измерений, выполняемых с помощью этих средств.

Для того чтоб заблаговременно оценить погрешность, которую занесет данное средство измерений в итог, пользуются нормированными значениями погрешности. Под ними понимают предельные для данного типа средства измерений погрешности.

Погрешности отдельных измерительных устройств данного типа могут быть разными, иметь отличающиеся друг от друга периодические и случайные составляющие, но в целом погрешность данного измерительного прибора не должна превосходить нормированного значения. Границы основной погрешности и коэффициентов воздействия вносят в паспорт каждого измерительного прибора.

Главные методы нормирования допускаемых погрешностей и обозначения классов точности средств измерений установлены ГОСТ.

На шкале измерительного прибора маркируют значение класса точности измерительного прибора в виде числа, указывающего нормированное значение погрешности. Выраженное в процентах, оно может иметь значения 6; 4; 2,5; 1,5; 1,0; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01; 0,005; 0,002; 0,001 и т. д.

Если обозначаемое на шкале значение класса точности обведено кружком, к примеру 1,5, это значит, что погрешность чувствительностиδs=1,5%. Так нормируют погрешности масштабных преобразователей (делителей напряжения, измерительных шунтов, измерительных трансформаторов тока и напряжения и т. п.).

Это значит, что для данного измерительного прибора погрешность чувствительности δs=dx/x — неизменная величина при любом значении х. Граница относительной погрешности δ(х) постоянна и при любом значении х просто равна значению δs, а абсолютная погрешность результата измерений определяется как dx=δsx

Для таких измерительных устройств всегда указывают границы рабочего спектра, в каких такая оценка справедлива.

Если на шкале измерительного прибора цифра класса точности не подчеркнута, к примеру 0,5, это значит, что прибор нормируется приведенной погрешностью нуля δо=0,5 %. У таких устройств для всех значений х граница абсолютной погрешности нуля dx=dо=const, а δо=dо/хн.

При равномерной либо степенной шкале измерительного прибора и нулевой отметке на краю шкалы либо вне ее за хн принимают верхний предел спектра измерений. Если нулевая отметка находится посредине шкалы, то хн равно протяженности спектра измерений, к примеру для миллиамперметра со шкалой от -3 до +3 мА, хн= 3 — (-3)=6 А.

Но будет наигрубейшей ошибкой считать, что амперметр класса точности 0,5 обеспечивает во всем спектре измерений погрешность результатов измерений ±0,5 %. Значение погрешности δо возрастает назад пропорционально х, другими словами относительная погрешность δ(х) равна классу точности измерительного прибора только на последней отметке шкалы (при х = хк). При х = 0,1хк она в 10 раз больше класса точности. При приближении х к нулю δ(х) стремится к бесконечности, другими словами такими устройствами делать измерения в исходной части шкалы неприемлимо.

На измерительных устройствах с резко неравномерной шкалой (к примеру на омметрах) класс точности указывают в толиках от длины шкалы и обозначают как 1,5 с обозначением ниже цифр знака «угол».

Если обозначение класса точности на шкале измерительного прибора дано в виде дроби (к примеру 0,02/0,01), это показывает на то, что приведенная погрешность в конце спектра измерений δпрк = ±0,02 %, а в нуле спектра δпрк = -0,01 %. К таким измерительным устройствам относятся высокоточные цифровые вольтметры, потенциометры неизменного тока и другие высокоточные приборы. В данном случае

δ(х) = δк + δн (хк/х — 1),

где хк — верхний предел измерений (конечное значение шкалы прибора), х — измеряемое значение.

V. Точность измерительных приборов.

Точность измерительного прибора – это его свойство, характеризующее степень приближения показаний данного измерительного прибора к действительным значениям измеряемой величины и определяется той наименьшей величиной, которую с помощью этого прибора можно определить надёжно.

Точность прибора зависит от цены наименьшего деления его шкалы и указывается или на самом приборе, или в заводской инструкции (паспорте). Заметим, что точность измерений обратно пропорциональна относительной погрешности измерений Е: = .

Погрешность электроизмерительных приборов определяется классом точности (или приведенной погрешностью Епр), который указывается на лицевой стороне прибора соответствующей цифрой в кружке. Классом точности прибора К называют выраженное в процентах отношение абсолютной погрешности к предельному (номинальному) значению хпризмеряемой величины, т. е. к наибольшему её значению, которое может быть измерено по шкале прибора (предел измерения):

.

Зная класс точности и предел измерения прибора, можно рассчитать его абсолютную погрешность:

.

Эта погрешность одинакова для любого измерения сделанного с помощью данного прибора. Классов точности семь: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0. Приборы первых трех классов точности (0,1; 0,2; 0,5) называются

прецизионными и используются при точных научных измерениях, приборы остальных классов точности называются техническими. Приборы без указания класса точности считаются внеклассными.


Пример. Сила тока измеряется в цепи амперметром, класс точности которого К=0,5, а шкала имеет предел измерения Iпр=10 А. Находим абсолютную погрешность амперметра:

Отсюда следует, что амперметр позволяет измерять силу тока с точностью не более 0,05 А, и поэтому нецелесообразно делать отсчёт по шкале прибора с большей точностью.

Допустим, что с помощью данного амперметра были измерены три значения силы тока: I1=2 А; I2=5 А; I3=8 А. Находим для каждого случая относительную погрешность: ; .

Из этого примера следует, что в третьем случае относительная погрешность самая маленькая, то есть чем больше величина отсчёта по прибору, тем меньше относительная погрешность измерения. Вот почему для оптимального использования приборов рекомендуется их подбирать так, чтобы значение измеряемой величины находилось в конце шкалы прибора. В этом случае относительная погрешность приближается к классу точности прибора. Если точность прибора неизвестна, то абсолютная погрешность принимается равной половине цены наименьшего деления (линейка, термометр, секундомер). Для штангенциркуля и микрометра – точность их нониусов (0,1 мм, 0,01 мм).

Примечания: 1) При отсчетах следует следить за тем, чтобы луч зрения был перпендикулярен шкале. Для устранения так называемой ошибки параллакса на многих приборах устанавливается зеркало («зеркальные приборы»). Глаз экспериментатора расположен правильно, если стрелка прибора закрывает свое изображение в зеркале.

2) При косвенных измерениях (например, определение объема цилиндра по его диаметру и высоте) следует определять все измеряемые вершины с приблизительно одинаковой относительной точностью.

3) При обработке результатов измерений следует помнить, что точность вычислений должна быть согласована с точностью самих измерений. Вычисления, произведенные с большим, чем это необходимо, числом десятичных знаков, приводят к большому объему ненужной работы. Например, если хотя бы одна из величин в каком-либо выражении определена с точностью до двух значащих цифр, то нет смысла вычислять результат с точностью, большей двух значащих цифр. В тоже время в промежуточных расчетах рекомендуется сохранять одну лишнюю цифру, которая в дальнейшем – при записи окончательного результата – будет отброшена. В теории погрешностей из существующих правил округления имеется следующее исключение: при округлении погрешностей последняя сохраняемая цифра увеличивается на единицу, если старшая отбрасываемая цифра 3 или больше 3.

4) Примеры окончательной записи результатов измерений:

Правильно Неправильно

84 ± 1 84,5 ± 1

2780 ± 14 2782 ± 14

350 ± 38 352 ± 38

52,7 ± 0,3 52,72 ± 0,3

13,840 ± 0,013 13,8362 ± 0,013

4,750 ± 0,006 4,75 ± 0,006

5390 ± 28 5391 ± 28

Точность измерительных приборов – Энциклопедия по машиностроению XXL

Под пределом упругости понимают напряжение Сту, отвечающее столь малой остаточной деформации ер, которую в состоянии еще измерить прибор. Обычно эту деформацию принимают равной 8р=0,005%. Такой же порядок имеет остаточная деформация при определении предела пропорциональности. Строгой линейной зависимости между напряжениями и деформациями у большинства материалов нет даже при малом уровне напряжений. Остаточные деформации появляются уже при весьма малых напряжениях, и это является особенностью деформирования твердых тел . Поэтому значения предела пропорциональности и предела упругости являются функциями точности измерительных приборов и носят условный характер. На практике они определяются по допуску на остаточную деформацию. При испытаниях  [c.34]
Точность определения общих и удельных электрических сопротивлений зависит от точности измерительных приборов, выбора электродов и правильного размещения их на образце, конфигурации и геометрических размеров образца.  [c.20]

Ко второй группе относятся величины Ар, р и d, которые могут быть оценены предельной допустимой погрешностью Ьи зависящей от класса точности измерительных приборов.  [c.48]

Величины A/i , рс и d могут быть оценены предельной допустимой относительной погрешностью 6xi, зависящей от точности измерительных приборов  [c.128]

Предельные относительные погрешности измерения физических величин, входящих в уравнение (10.22), определяются по классу точности измерительных приборов (см. 1.4), основные данные о которых приведены в табл. 3 Приложения 1.  [c.152]

Максимально допустимые погрешности измерения, входящие в вышеприведенное выражение, определяются по классу точности измерительных приборов (см. 1.4), основные данные которых приведены в табл. 3 Приложения 1. При определении погрешности измерения температур необходимо также учитывать методическую погрешность градуировки термопар (см. 3.3).  [c.159]

Максимально допустимые абсолютные погрешности измерений отдельных величин, входящих в уравнение (10.38), определяются по классу точности измерительных приборов (см. 1.5). Б первом приближении можно полагать, что погрешность определения Аг п и А1к в основном определяется погрешностями измерения температур, при подсчете которых следует учитывать погрешность тарировки термопар.  [c.170]

Значения максимально допустимых погрешностей измерения величин в уравнении (10.52), определенных по классу точности измерительного прибора Щ-4313 (см. 1.4) и с учетом погрешности градуировки термопар, представлены в табл. 10.1.  [c.182]

Класс точности измерительного прибора определяется наибольшей допустимой погрешностью в процентах величины, соответствующей предельному значению шкалы прибора.  [c.129]

Классификация приборов по степени точности. По степени точности измерительные приборы, согласно ГОСТ 1845-42, делятся на пять классов согласно табл. 4. Здесь же указаны наибольшие допустимые погрешности приборов, исчисляемые в процентах от номинальной величины прибора.  [c.522]

Один из наиболее часто неправильно понимаемых факторов, относящихся к погрешности испытательного оборудования, связан с точностью измерительных приборов. Например, прибор с точностью 5% и полной шкалой 100 в имеет точность в любой точке шкалы 5 в, а это часто понимается как средняя точность отсчета 5%. Путем несложных рассуждений можно прийти к выводу, что измерительные приборы или шкалы показывающих приборов следует выбирать так, чтобы отсчеты производились вблизи максимальной  [c.229]


Это значит, что даже в наилучших условиях действительная точность измерительного прибора примерно в полтора раза меньше, чем его номинальная точность. Аналогично  [c.16]

Точность измерения деталей зависит от точности измерительного прибора или измерительного инструмента, которым производят измерения. Кроме того, на точность измерения также влияет шероховатость поверхности и температура детали.  [c.95]

По мере продвижения вверх по поверочной схеме от рабочих мер и измерительных приборов к эталонам неизбежно сокращается число мер, различных по номинальному значению. На верхних ступенях поверочной схемы часто имеется мера (эталон) только одного значения. Повышение точности измерительных приборов неизбежно связано с сокращением диапазона измерений по их шкале. Поэтому на некоторой ступени поверочной схемы иногда разность номинальных значений поверяемой и ближайшей к ней по разряду исходной меры превышает диапазон измерения измерительного прибора соответствующей данному разряду точности. В этих случаях поверка осуществляется способом калибровки.  [c.195]

Необходимо выбрать подходящий по точности измерительный прибор или инструмент для контроля в цеховых условиях.  [c.83]

Для устранения неопределенности доли погрешности измерения в величине допуска в уравнение (2.18) введена приведенная погрешность измерения выходного эксплуатационного показателя 6М.Ш, величина которой фиксируется в соответствующей технической документации. Например, в технических условиях на электровакуумные приборы обязательно приводятся схемы измерений и классы точности измерительных приборов.  [c.132]

При измерениях, связанных с проведением исследований сложных теплотехнических установок, требования, предъявляемые к точности измерительных приборов, должны быть согласованы со свойствами объектов исследования. Причем анализ свойств объекта необходимо проводить как с целью определения необходимой точности измерений, так и с целью оценки предельных уровней систематических погрешностей, на которые придется вводить поправки в значения определяемых величин.  [c.44]

График постепенной утраты точности измерительным прибором представлен на рис. 3.2. На этом рисунке дополнительно к поясненным выше применительно к формуле (3.13) величинам обозначены  [c.76]

Рис. 3.2, График постепенной утраты точности измерительным прибором
Это говорит о том, что точность измерения зависит не только от точности измерительного прибора, но также и от правильности его подключения к налаживаемой схеме. Следует помнить, что любой прибор обладает паразитной емкостью, индуктивностью и активным сопротивлением, которые в той или иной степени влияют на исследуемую цепь. Это влияние входной цепи будет тем меньше, чем больше входное полное сопротивление измерительного прибора, т. е. чем меньше входная емкость и чем больше входное активное сопротивление.  [c.108]

Классы точности измерительных приборов, приведенные ниже, д. б. не ниже 2.5.  [c.191]

Точность меры или точность измерительного прибора — определяется предельными погрешностями значения меры или предельными погрешностями показаний прибора. Погрешности отсчёта, а также погрешности, вносимые внешними условиями измерения при определении точности меры или измерительного прибора, должны быть исключены.  [c.631]

При организации существует Международное бюро законодательной метрологии, находящееся в Париже. Его деятельностью руководит Международный комитет законодательной метрологии. В Международной организации законодательной метрологии в настоящее время функционируют 172 секретариата-докладчика, закрепленных за метрологическими службами стран и разрабатывающих как общие вопросы законодательной метрологии (понятие о типах, образцах и системах измерительных приборов, классы точности измерительных приборов, клеймение и маркировка мер и измерительных приборов, составление словаря законодательной метрологии), так и вопросы, относящиеся к отдельным видам измерений.  [c.27]


Вольтметр ИПг рассчитан на напряжение 400—500 В с потребляемым током не более 50 мкА, вольтметр ИП — на напряжение 15—20 В, амперметр ИПз — на 3 А. Класс точности измерительных приборов не ниже 1,5. Катушка зажигания КЗ, резисторы и конден-  [c.61]

В наилучших условиях действительная точность измерительного прибора приблизительно в полтора раза меньше, чем номинальная..  [c.95]

Итак, допустим, что все систематические погрешности у нас учтены, т.е. поправки, которые следос.ало определить, вычислены, класс точности измерительного прибора известен и есть достаточная уверенность, что отсутствуют какие-либо существенные и неизвестные нам источники систематических погрешностей,  [c.23]

Переходя к изложению основных экспериментальных результатов, следует заменить, что конфигурации мгновенной поверхности текучести являются функционалом процесса деформирования материала, свойства которого в настоящее время изучены еще очень слабо. Само определение поверхности текучести связано с определенными допусками на пластическую деформацию и достаточно сложно даже для простейших процессов пластической деформации. Более того, построение теоретической поверхности текучести подразумевает возможность измерения бесконечно малых приращений пластической деформации. Однако экспериментально определяемое приращение зависит от точности измерительного прибора и заведомо является конечной величиной. Таким образом, экспериментально определяемые поверхности текучести всегда соответствуют некоторым конечным приращениям пластической деформации и являются некоторым приближением к теоретической поверхности, зависящим от точности измерений. С другой стороны, современная техиология изготовления материалов такова, что для каждого конкретного материала в состоянии поставки соответствующие экспериментальные кривые имеют достаточно широкий статистический разброс (иногда достигающий 15—20%), ввиду чего результаты, полученные при более точных измерениях, не всегда имеют общее значение. Таким образом, основные результаты экспериментальных исследований начальных и последующих поверхностей текучести позволяют сделать следующие выводы [30—36].  [c.137]

Любое исследование с помощью теоретико-вероятностных и статистических методов предусматривает обработку некоторого количества статистичеоких данных. Для машиностроительной продукции эти данные представляются результатами измерения конкретных Параметров точности. Известно, что разброс случайных величин зависит от стабильности то чностных параметров обрабатывающих и измерительных средств. Для упрощения дальнейших вычислений при изучении точности технологического оборудования необходимо обеспечить устойчивость показаний и по возможности точность измерительных приборов. Наиболее приемлемым способом является измерение в лабораторных условиях, но если это невозможно, то точность можно измерять и на рабочих местах, периодически проверяя показания прибора по эталону. Квалификация контролера должна быть достаточно высокой, чем обеспечивается исключение влияния субъективных ошибок на результаты измерений. Некоторые специалисты [34] рекомендуют использовать измерительные средства – с погрешностью показаний А ал 0,1 бг, где hi — допуск измеряемого параметра при большей погрешности измерения необходимо учиты вать ее при обработке результатов. Порядок комплектации выборки зависит от ее назначения. В условиях массового производства легко получить требуемый объем и заданное количество выборок.,  [c.59]

Большинство редукторов, являющихся простыми серворегуляторами, основано на протекании воздуха мимо игольчатого или подъемного клапана, который регулируется находящейся под действием пружины диафрагмой. До тех пор, пока детали прибора находятся в хорошем состоянии, регулирование давления воздуха (и подачи) осуществляется с большой точностью. Измерительные приборы контролируют давление воздуха на входе и выходе и обеспечивают правильный ход работы, но раз в год их необходимо сверять с эталонным прибором.  [c.61]

Энергсаудит первого уровня. В соответствии с указанными выше целями и задачами знергоаудита первого уровня следует установить фактический и расчетный топливно-энергетический балансы организации. Источниками первичной информации, позволяющими установить фактический топливно-энергетический баланс, могут быть интервью и анкетирование руководства и технического персонала схемы энергоснабжения и учета энергоресурсов оценка точности измерительных приборов и устройств отчетная документация по коммерческому и техническому учету энергоресурсов счета от поставщиков энергоресурсов суточные, недельные и месячные графики нагрузки данные по объему произведенной продукции, ценам и тарифам техническая документация на технологическое и вспомогательное оборудование (технологические схемы, спецификации, режимные карты, регламенты и т.д.) отчетная документация по ремонтным, наладочным, испытательным и энергосберегающим мероприятиям перспективные программы, техникоэкономическое обоснование, проектная документация на любые технологические и организационные усовершенствования, утвержденные планом развития предприятия.  [c.22]

Минимальный износ обнаруживает бронза с малым содержанием 5п (БрОФ4 — 0,25) при этом в пределах точности измерительных приборов значения интенсивности износа этой бронзы близки для всех анализируемых смазок. При увеличении концентрации олова наблюдается единая закономерность повышение интенсивности износа при увеличении содержания олова в сплаве. Следует обратить внимание, что чувствительность состава материала к природе смазки возрастает с увеличением исходной концентрации олова в бронзе (различие интенсивности износа при разных смазках для бронзы БрОФЮ— 1 значительнее,, чем, например, для БрОФ6,5 — 0,15).  [c.175]

Измерительные головки и приборы с рычажно-зубчатой передачей. Недостатком зубчатых передач является ограниченная точность вследствие биений зубчатых венцов ролес, погрешностей в окружных шагах и профилях зубьев. Наибольшее влкяние на точность зубчатой передачи оказывают погрешности первой зубчатой пары, так как они будут увеличиваться последующими зубчатыми пар ми. Например, в индикаторах наибольшее влияние на точность его показаний оказывают ошибки профилей зубьев и шага у рейки и сцепленного с ней малого колеса. Точность измерительного прибора можно значительно повысить, если первое звено, т. е. рейку, заменить рычагом. С помощью рычага при небольших углах его отклонений можно получить весьма точное начальное увеличение измеряемого отклонения с последующим дополнительным его увеличением зубчатой передачей. Таким образом, рычажная передача, как наиболее точная, всегда должна быть начальной, связанной с измерительным штоком прибора.  [c.351]


При организации существует Международное бюро законодательной метрологии, находящееся в Париже. Его деятельностью руководит Международный комитет законодательной метрологии. В соответствии с конвенцией не реже одного раза в шесть лет созываются международные конференции по законодательной метрологии, в которых участвуют полномочные представители всех стран — членов организации. В Международной организации законодательной метрологии в настоящее время функционируют 140 секретариатов-докладчиков, закрепленных за метрапогическими службами отдельных стран и разрабатывающих как общие вопросы законодательной метрологии (понятие о типах, образцах и системах измерительных приборов, классы точности измерительных приборов, клеймение и маркировка мер и измерительных приборов, составление словаря законодательной. метрологии), так и вопросы, относящиеся к отдельным видам измерительных приборов (весам, тахометрам, манометрам, водомерам, счетчикам горючего, электрическим счетчикам, влагомерам зерна, спиртомерам, медицинским термометрам и др.).  [c.13]

Одпако в силу огра1ниченной точности измерительных приборов мы перестаем замечать различие температур между находящимися в теплообмене телами уже через конечный и часто весьма небольшой промежуток времени.  [c.37]

Еще одной характеристикой точности измерительных приборов является их разрешающая способность. Под разрешающей способностью прибора или измерительного преобразователя понимается числовая оценка способности прибора к реакции на малые приращения измеряемой величины в любой части его шкалы ее выражают как абсолютной, так и относительной величиной. Наиболее четкое определение разрешающей способности как числа квантов измеряемой величины, вписывающихся в поле погрешности dzAt/i, дано Ф. Е. Темниковым [123]. Разрешающая способность в этом случае определяется как число достоверно различимых ступеней 1, 2, 5,… на рис. 15) выходного сигнала, вписывающихся в действительную полосу погрешности.  [c.68]

Повыикние достоверности измерений является важной задачей, которую решают с помощью Государственной системы обеспечения единства измерений (ГСИ). Эта система позволяет получить достоверные результаты измерений, обеспечивает единообразие и точность измерительных приборов, определяет организацию и методику проведения работ по оценке и обеспечению точности измерений. Обеспечение единства измерений приобретает все большее значение, так как точность и качество выпускаемых машин непрерывно повышаются, а число измерений возрастает. Изготовление деталей в значительной степени состоит из измерительных операций, особенно автоматизированные процессы обработки, удельный вес которых возрастает.  [c.75]

Все показатели температура воды и. масла, чпсло оборотов и опережение зажигания — поддерживались одинаковыми в пределах точности измерительных приборов. После приработки на холостом ходу и под нагрузкой механические потери в двигателях замерялись методом холостого хода. Каждый третий двигатель по окончании приработки вскрывался для осмотра поверхностей трения деталей цилиидро-поршнево группы и кривошипно-шатунного механизма.  [c.184]

Точность измерительных приборов. В соответствии с даль-нейши.м развитием принципа, изложенного в разд. 135. 56, для точности уровней также должны быть даны интервалы, величины которых представляют собой геометрические ряды.  [c.156]

Теория броуновского движения находит приложение в физико-химии дисперсных систем на ней основана кинетическая теория коагуляции растворов. Броуновское движение определяет седимеитационное равновесие, которое устанавливается в дисперсной системе, находящейся в поле тяжести или в силовом поле ультрацентрифуги. Одно из наиболее важных практических применений броуновского движения связано с оценкой точности измерительных приборов.  [c.28]


Электрические измерения, класс точности, погрешность приборов измерения.


Что такое класс точности

Гиря 2 кг класса точноси F2Маркировка на футляре

Класс точности средства измерений — это обобщенная характеристика измерительного оборудования, выражаемая пределами его допускаемых основной и дополнительных погрешностей, а также другими характеристиками, влияющими на точность.

Класс точности дает возможность судить о том, в каких пределах находится погрешность средств измерений этого класса, но не является непосредственным показателем погрешности измерений, выполняемых с помощью этих средств.

Для каждого класса точности в стандартах на средства измерений конкретного вида устанавливают конкретные требования к метрологическим характеристикам, в совокупности отражающие уровень точности средств измерений этого класса.

Классы точности присваиваются средствам измерений при их разработке с учетом результатов государственных приемочных испытаний.

Если в стандарте или технических условиях, регламентирующих технические требования к средствам измерений конкретного типа, установлено несколько классов точности, то допускается присваивать класс точности при выпуске из производства, а также понижать класс точности по результатам поверки в порядке, предусмотренном документацией, регламентирующей поверку средств измерений.

Выражаясь немного проще, класс точности — это квалификация измерительного устройства, которая ему присваивается на основании проведенных испытаний, подтверждающих что его результаты измерений соответствуют определенным критериям.

Эти критерии разрабатываются для всех средств измерений индивидуально и утверждаются в специальных нормативно-правовых актах — Государственных Стандартах. Попросту говоря, ГОСТах.

Классы точности весового оборудования определены в ГОСТ OIML R 76-1-2011 и ГОСТ Р 53228-2008, которые, в плане технических требований к весовому оборудованию, практически идентичны.

А требования к самим критериям определены в других стандартах — ГОСТ 8.401-80 и ГОСТ 8.009-84.

Но не будем сильно углубляться в стандартизацию и вернемся к классам точности.

Ссылки на Государственные стандарты открываются в новом окне

ГОСТы, определяющие классы точности весоизмерительного оборудования:

ГОСТы, определяющие требования к классам точности средств измерений:

Ссылка на статью открывается в новом окне

Смысл создания подобной иерархии средств измерения заключается в нескольких аспектах:

  • Стандартизация требований, предъявляемых к измерительному оборудованию
  • Создание единых условий для сертификации и лицензирования средств измерения
  • Наличие обратной связи от производителей измерительных устройств, дающей представление о качестве и функциях товара даже без ознакомления с ее техническими характеристиками
  • Сокращение номенклатуры и разнообразия измерительных приборов, вызванное ограниченным количеством классов точности

Оглавление

Классы точности электронных весов

Маркировка классов точности

Несертифицированные весы

Сферы применения электронных весов разных классов точности

Таблица дискрет и максимальных нагрузок весов III-Среднего класса точности

Таблица дискрет и максимальных нагрузок весов II-Высокого класса точности

Таблица дискрет и максимальных нагрузок весов I-Специального класса точности

Сравнительная таблица дискрет электронных весов разных классов точности

Погрешность электронных весов

Калибровочные гири для весов разных классов точности

Какой класс точности должен быть у электросчетчика

Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.

При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса.

Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.

Что такое трансформатор тока и как он работает, читайте тут.

Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.

Для квартиры


От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.

Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.

Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.

С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем.

Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются.

В любых жилых многоквартирных домах в обязательном порядке устанавливаются вводные общедомовые приборы учёта электроэнергии с классом точности единица или выше. Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.

Для частного дома


Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.

При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.

Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.

Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.

Для установки в условиях частного дома, безусловно, наилучшим вариантом являются приборы, обладающие классом точности на уровне 2.0% и имеющие функцию подсчёта электроэнергии в зависимости от ночного и дневного режима.

Классы точности электронных весов

Свидетельство об утверждении типа СИ

Согласно действующим государственным стандартам ГОСТ OIML R 76-1-2011 и ГОСТ 53228-2008 существует 4 класса точности весоизмерительного оборудования:

  • I-Специальный (самые высококлассные весы)
  • II-Высокий (высокоточные весы)
  • III-Средний (обычные весы)
  • IIII-Обычный (бытовые весы)

С увеличением класса точности погрешность измерений также увеличивается. Причем, это касается не только весоизмерительного оборудования, но и всех метрологических средств измерения в целом.

Чтобы получить класс точности, весовое оборудование необходимо сертифицировать и внести в Государственный реестр средств измерений. Причем сертифицировать можно как модельный ряд, так и в частном порядке электронные весы, существующие в единственном экземпляре.

Для этого опытный образец передается в государственную лабораторию для проведения приемо-сдаточных испытаний, сравнения фактических погрешностей устройства с заявленными паспортными данными и с требованиями государственных стандартов к оборудованию.

В случае успешного проведения приемо-сдаточных испытаний опытного образца государственным центром стандартизации и метрологии, весовое оборудование заносится в Госреестр СИ, а производителю выдается Свидетельство об утверждении типа средств измерений и Описание типа средств измерений.

В Описании типа СИ указано, к какому классу точности относится весовое оборудование, а также его основные характеристики:

  • Общий вид устройства
  • Метрологические и технические характеристики
  • Программное обеспечение
  • Типы используемых терминалов и тензодатчиков
  • Методика поверки

Справочная информация

Весы IIII-Обычного класса точности существуют только на бумаге. Фактически по нему продукцию ни один производитель не сертифицирует, так как минимальным существующим требованием для взвешивания и торговли является III-Средний класс точности. Получается, что IIII-Обычный класс можно использовать только в бытовых целях, но для этого сертифицировать оборудование не обязательно.

Классы точности болтов

Болты и другие крепежные изделия изготавливают нескольких классов:

Каждый из них имеет свои допуски измеряемой величины, отличные от остальных и применяется в различных сферах.

Крепеж С используют в отверстиях с диаметром немногим больше диаметра болта (до 3мм). Болты без труда устанавливаются, не отнимая много времени на работу. Из минусов стоит отметить то, что при физическом воздействии на такой крепеж, болтовое соединение может сместиться на несколько миллиметров.

Крепеж В подразумевает использование болтов, диаметр которых меньше отверстия в пределах 1-1,5 мм. Это позволяет конструкции меньше подвергаться смещениям и деформациям, но повышаются требования к изготовлению отверстий в креплениях.

Гайки шестигранные класса точности В

Крепеж А создается по проекту. Диаметр болта такого типа, меньше диаметра отверстия максимум на 0,3 мм и имеет допуск только со знаком минус. Это делает крепеж неподвижным, не позволяет происходить смещению узлов. Изготовление болтов А-класса стоит дороже и не всегда используется в производстве.

Класс точности присутствует в описании всех измерительных приборов и является одной из самых важных характеристик. Чем выше его значение, тем более дорогостоящий будет прибор, но в то же время он сможет предоставить более точную информацию. Выбор стоить делать исходя из сложившейся ситуации и целей в которых будет использоваться такое средство. Важно понимать, что в некоторых ситуациях экономически выгодно будет приобрести дорогостоящее сверхточное оборудование, чтобы в дальнейшем сберечь деньги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Класс точности измерительного прибора — это обобщенная характеристика, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами, влияющими на точность, значения которых установлены в стандартах на отдельные виды средств измерений. Класс точности средств измерений характеризует их свойства в отношении точности, но не является непосредственным показателем точности измерений, выполняемых при помощи этих средств.

Читать также: Принцип работы отбойного молотка пневматического

Для того чтобы заранее оценить погрешность, которую внесет данное средство измерений в результат, пользуются нормированными значениями погрешности . Под ними понимают предельные для данного типа средства измерений погрешности.

Погрешности отдельных измерительных приборов данного типа могут быть различными, иметь отличающиеся друг от друга систематические и случайные составляющие, но в целом погрешность данного измерительного прибора не должна превосходить нормированного значения. Границы основной погрешности и коэффициентов влияния заносят в паспорт каждого измерительного прибора.

Основные способы нормирования допускаемых погрешностей и обозначения классов точности средств измерений установлены ГОСТ.

На шкале измерительного прибора маркируют значение класса точности измерительного прибора в виде числа, указывающего нормированное значение погрешности. Выраженное в процентах, оно может иметь значения 6; 4; 2,5; 1,5; 1,0; 0,5; 0,2; 0,1; 0,05; 0,02; 0,01; 0,005; 0,002; 0,001 и т. д.

Если обозначаемое на шкале значение класса точности обведено кружком, например 1,5, это означает, что погрешность чувствительности δ s =1,5%. Так нормируют погрешности масштабных преобразователей (делителей напряжения, измерительных шунтов, измерительных трансформаторов тока и напряжения и т. п.).

Это означает, что для данного измерительного прибора погрешность чувствительности δ s= d x/x — постоянная величина при любом значении х. Граница относительной погрешности δ (х) постоянна и при любом значении х просто равна значению δ s, а абсолютная погрешность результата измерений определяется как d x= δ sx

Для таких измерительных приборов всегда указывают границы рабочего диапазона, в которых такая оценка справедлива.

Если на шкале измерительного прибора цифра класса точности не подчеркнута, например 0,5, это означает, что прибор нормируется приведенной погрешностью нуля δ о=0,5 %. У таких приборов для любых значений х граница абсолютной погрешности нуля d x= d о=const, а δ о= d о/хн.

При равномерной или степенной шкале измерительного прибора и нулевой отметке на краю шкалы или вне ее за хн принимают верхний предел диапазона измерений. Если нулевая отметка находится посредине шкалы, то хн равно протяженности диапазона измерений, например для миллиамперметра со шкалой от -3 до +3 мА, хн= 3 — (-3)=6 А.

Однако будет грубейшей ошибкой полагать, что амперметр класса точности 0,5 обеспечивает во всем диапазоне измерений погрешность результатов измерений ±0,5 %. Значение погрешности δ о увеличивается обратно пропорционально х, то есть относительная погрешность δ (х) равна классу точности измерительного прибора лишь на последней отметке шкалы (при х = хк). При х = 0,1хк она в 10 раз больше класса точности. При приближении х к нулю δ (х) стремится к бесконечности, то есть такими приборами делать измерения в начальной части шкалы недопустимо.

На измерительных приборах с резко неравномерной шкалой (например на омметрах) класс точности указывают в долях от длины шкалы и обозначают как 1,5 с обозначением ниже цифр знака «угол».

Если обозначение класса точности на шкале измерительного прибора дано в виде дроби (например 0,02/0,01), это указывает на то, что приведенная погрешность в конце диапазона измерений δ прк = ±0,02 %, а в нуле диапазона δ прк = -0,01 %. К таким измерительным приборам относятся высокоточные цифровые вольтметры, потенциометры постоянного тока и другие высокоточные приборы. В этом случае

δ (х) = δ к + δ н (хк/х — 1),

где хк — верхний предел измерений (конечное значение шкалы прибора), х — измеряемое значение.

Одним из основополагающих понятий метрологии является понятие погрешности измерений.

Погрешностью измерения называют отклонение измеренного значения

физической величины от её истинного значения.

Погрешность измерений, в общем случае, может быть вызвана следующими причинами:

— несовершенством принципа действия и недостаточным качеством элементов используемого средства измерения;

— несовершенством метода измерений и влиянием используемого средства измерения на саму измеряемую величину, зависящим от способа использования данного средства измерения;

— субъективными ошибками экспериментатора.

Из-за того, что истинное значение измеряемой величины никогда не известно (в противном случае отпадает необходимость в проведении измерений), то численное значение погрешности измерений может быть найдено только приближенно. Наиболее близким к истинному значению измеряемой величины является значение, которое может быть получено при использовании эталонных средств измерений (средств измерений наивысшей точности). Это значение условились называть действительным значением измеряемой величины. Действительное значение также является неточным, однако, из-за малой погрешности эталонных средств измерений, погрешностью определения действительного значения пренебрегают.

Читать также: Освещение для аквариума с растениями

1.3.1 Классификация погрешностей. По форме представления различают понятия абсолютной погрешности измерений и относительной погрешности измерений.

Абсолютной погрешностью измерений называют разность между измеренным и действительным значениями измеряемой величины:

, (16)

где ∆ – абсолютная погрешность,

– измеренное значение,

– действительное значение измеряемой величины.

Абсолютная погрешность имеет размерность измеряемой величины. Знак абсолютной погрешности будет положительным, если измеренное значение больше действительного, и отрицательным в противном случае.

Относительной погрешностью называют отношение абсолютной погрешности к действительному значению измеряемой величины:

(17)

где ε – относительная погрешность.

Относительная погрешность показывает, какую часть (в %) от измеренного значения составляет абсолютная погрешность. Относительная погрешность позволяет нагляднее, чем абсолютная погрешность, судить о точности измеренного значения.

Значение приведенной погрешности определяется как:

(18)

где xm = xmax – xmin – пределы измерения прибора.

1.3.2 Классы точности средств измерений. Исторически по точности средства измерений подразделяют на классы. Иногда их называют классами точности, иногда классами допуска, иногда просто классами.

Класс точности средства измерений – это его характеристика, отражающая точностные возможности средств измерений данного типа.

Допускается буквенное или числовое обозначение классов точности. Средствам измерений, предназначенным для измерения двух и более физических величин, допускается присваивать различные классы точности для каждой измеряемой величины. Средствам измерений с двумя или более переключаемыми диапазонами измерений также допускается присваивать два или более класса точности.

Если нормируется предел допускаемой абсолютной основной погрешности, или в различных поддиапазонах измерений установлены разные значения пределов допускаемой относительной основной погрешности, то, как правило, применяется буквенное обозначение классов.

Так, например платиновые термометры сопротивления изготовляют с классом допуска А или классом допуска В. При этом для класса А установлен предел допускаемой абсолютной основной погрешности:

, (19)

Соответственно, для класса B:

, (20)

где – температура измеряемой среды.

Если для средств измерений того или иного типа нормируется одно значение предельно-допустимой приведенной основной погрешности, или одно значение предельно-допустимой относительной основной погрешности, или указываются значения c и d, то для обозначения классов точности используются десятичные числа. Для средств измерений с преобладающей аддитивной погрешностью численное значение класса точности выбирается из указанного ряда равным предельно-допустимому значению приведенной основной погрешности, выраженной в процентах.

1.3.3 Правила округления и записи результата измерений. Нормирование пределов допускаемых погрешностей средств измерений производится указанием значения погрешностей с одной или двумя значащими цифрами.

По этой причине при расчете значений погрешностей измерений также должны быть оставлены только первые одна или две значащие цифры.

Для округления используются следующие правила:

— погрешность результата измерения указывается двумя значащими цифрами, если первая из них не более 2, и одной цифрой, если первая из них 3 и более;

— показание прибора округляется до того же десятичного разряда, которым заканчивается округленное значение абсолютной погрешности;

— округление производится в окончательном ответе, промежуточные вычисления выполняют с одной – двумя избыточными цифрами.

2 Описание технических характеристик устройств лабораторного стенда 2.1 Преобразователь дифференциального давления EJX110A

Преобразователь EJX110A (рисунок 7) применяют для измерения расхода жидкостей, пара, газа методом переменного перепада давления. Его используют в комплекте с диафрагмой ДФК10 25.

Высокоэффективный датчик дифференциального давления EJX110A содержит монокристаллический кремниевый резонансный чувствительный элемент и может быть использован для измерения расхода жидкости, газа или пара, а также для измерения уровня жидкости, плотности и давления. Его выходной сигнал 4-20 мА постоянного тока соответствует величине измеряемого дифференциального давления.

Рисунок 7 – Преобразователь дифференциального давления EJX110A

Промежуточным звеном между диафрагмой и датчиком перепада дифференциального давления является пятивентильный манифольд прямого монтажа HDS5M.

Манифольд представляет собой объединение отдельных клапанов в унифицированный блок. Манифольд позволяет выполнять различные задачи и функции без демонтажа датчика из его рабочего положения [2].

Точность измерения сигнала статического давления:

— абсолютное давление 1 МПа и выше – ±0,2% от шкалы;

— абсолютное давление менее 1 МПа – ±0,2% × (1 МПа / шкала) от шкалы.

Маркировка классов точности электронных весов

Существуют стандартные правила маркировки средств измерения, сертифицированных по какому-либо классу точности, которые регламентируются ГОСТ 8.401-80.

Для средств измерений, пределы допускаемой основной погрешности которых принято выражать в форме абсолютных погрешностей (а именно к ним относятся электронные тензометрические весы) или относительных погрешностей (частью, оговоренной в ГОСТ), классы точности следует обозначать в документации прописными буквами латинского алфавита или римскими цифрами.

В необходимых случаях к обозначению класса точности буквами латинского алфавита допускается добавлять индексы в виде арабской цифры. Классам точности, которым соответствуют меньшие пределы допускаемых погрешностей, должны соответствовать буквы, находящиеся ближе к началу алфавита, или цифры, означающие меньшие числа.

Справочная информация

Для средств измерений, пределы допускаемой основной погрешности которых принято выражать в форме приведенной погрешности или относительной погрешности в соответствии с формулой, приведенной в ГОСТ, классы точности в документации следует обозначать числами, которые равны этим пределам, выраженным в процентах.

К таковым относятся, к примеру, электросчетчики, которые стоят у всех в квартирах. Поэтому они маркируются не I, а 1 классом

Маркировка класса точности электросчетчикаМаркировка класса точности манометра

Какие бывают классы точности?


В соответствии с установленными нормами и правилами, первичную поверку выполняет завод-изготовитель.

Класс точности прописывается в паспорте, который является сопроводительной документацией любого прибора учёта электроэнергии.

Именно с такой заводской отметки и отсчитывается стандартный временной интервал.

Дальнейшие проверки проводятся:

  • для электрических счётчиков – 9-15 лет;
  • для механических однофазных электрических счетчик – 16 лет;
  • для электрических счётчиков с показателями класса точности 0,5 единиц – 5 лет;
  • для трехфазного счетчика – 5-9 лет;
  • для современных электрических счетчиков – 15 лет и более.

Поверка предполагает демонтаж прибора учёта электроэнергии и сдачу его в специальную лабораторию, имеющую аккредитацию для выполнения такого вида работ.


Указание класса точности на приборе учета

По результатам проверки выдаётся документ, который является свидетельством исправности прибора или отражает необходимость в обязательном порядке приобрести новый электросчётчик. В настоящее время есть пять классов точности: 0.2, 0.5, 1.0, 2.0 и 5.0, что является отображением процента погрешности, возможной при подсчёте электрической энергии прибором учёта.

Показатель 5.0 является полностью устаревшим, поэтому в индукционных электросчётчиках применяется класс точности 2.0, а в электронных приборах учёта – класс точности равен единице.

Несертифицированные весы

Если весы не сертифицированы, это не значит, что они плохие или некачественные. Вопрос контрафакта, брака и низкосортного оборудования в данной статье вообще не поднимается.

Сертификация весового оборудования является следствием, а не источником определенного уровня технических характеристик метрологического прибора. То есть, сертификат является лишь подтверждающим юридическим документом.

Средство измерения может быть не сертифицировано по разным причинам:

  • Зарубежная компания-изготовитель не рассматривает российский рынок в качестве приоритетного. При этом их весоизмерительное оборудование может быть полностью сертифицировано в других странах — Китае, Корее, Европейском Союзе, США.

Справочная информация

В случае, если весы не сертифицированы только в России, в паспорте весового оборудования может быть указано, что прибор имеет свидетельство об утверждении типа средства измерения по техдокументации производителя или что-то в этом роде. Это обозначает, что на оборудование имеются документы и сертификаты, не действующие на территории РФ.

  • Производитель нацелен на те сферы деятельности, в которых сертифицирование не обязательно. Это снижает себестоимость продукции, так как сертификация стоит значительных средств.
  • Весы были сертифицированы, но срок действия сертификата закончился и не продлен по каким-либо причинам.
  • Новая модель устройства в данный момент сертифицируется. Срок сертификации может занимать до года, при этом продукция уже может предлагаться покупателям в качестве технологического средства измерения.
  • Отдельным пунктом можно отметить высокоточные микровесы зарубежного производства, сертифицировать которые в России нет технической возможности — нет оборудования и не разработаны технические регламенты поверки. Такие микровесы могут быть сертифицированы на один уровень точности, а фактическая иметь другой. То есть, весоизмерительное устройство сертифицировано не на весь диапазон погрешностей, которые способно обеспечить. Поэтому существуют весы, поверенные на дискретность 0,001 мг, а фактически имеющие цену деления шкалы 0,0001 мг.

Несертифицированные весы являются полноценными измерительными приборами, просто их нельзя применять в некоторых сферах деятельности, которые регулируются государством. В большинстве случаев их точность идентична точности весов III-Среднего класса.

Пределы

Как уже говорилось раньше, измерительный прибор, благодаря нормированию уже содержит случайную и систематические ошибки. Но стоит помнить, что они зависят от метода измерения, условий и других факторов. Чтобы значение величины, подлежащей замеру, было на 99% точным, средство измерения должно иметь минимальную неточность. Относительная должна быть примерно на треть или четверть меньше погрешности измерений.

Базовый способ определения погрешности

При установке класса точности в первую очередь нормированию подлежат пределы допустимой основной погрешности, а пределы допускаемой дополнительной погрешности имеют кратное значение от основной. Их пределы выражают в форме абсолютной, относительной и приведенной.

Приведенная погрешность средства измерения – это относительная, выраженная отношением предельно-допустимой абсолютной погрешности к нормирующему показателю. Абсолютная может быть выражена в виде числа или двучлена.

Если класс точности СИ будет определяться через абсолютную, то его обозначают римскими цифрами или буквами латиницы. Чем ближе буква будет к началу алфавита, тем меньше допускаемая абсолютная погрешность такого аппарата.

Класс точности 2,5

Благодаря относительной погрешности можно назначить класс точности двумя способами. В первом случае на шкале будет изображена арабская цифра в кружке, во втором случае дробью, числитель и знаменатель которой сообщают диапазон неточностей.

Основная погрешность может быть только в идеальных лабораторных условиях. В жизни приходится умножать данные на ряд специальных коэффициентов.

Дополнительная случается в результате изменений величин, которые каким-либо образом влияют на измерения (например температура или влажность). Выход за установленные пределы можно выявить, если сложить все дополнительные погрешности.

Случайные ошибки имеют непредсказуемые значения в результате того, что факторы, оказывающие на них влияние постоянно меняются во времени. Для их учета пользуются теорией вероятности из высшей математики и ведут записи происходивших раньше случаев.

Пример расчета погрешности

Статистическая измерительного средства учитывается при измерении какой-либо константы или же редко подверженной изменениям величины.

Динамическая учитывается при замерах величин, которые часто меняют свои значения за небольшой отрезок времени.

Сферы применения электронных весов разных классов точности

Теперь рассмотрим подробней когда и какой класс точности более применим:

Фото Класс точности Описание Сферы применения
I-Специальный Этот класс весового оборудования является флагманом весостроения. Сюда относятся в первую очередь лабораторные и аналитические весы.

Сюда же относятся микровесы и ультрамикровесы, хотя их точность гораздо выше стандартных требований к весам I класса, они законодательно не выделены в отдельную группу.

Обычно вопрос о том, нужен I-Специальный класс или другой, не возникает – требования к точности в данном случае диктуются не законодательством, а потребностями технологического процесса.

Весы, сертифицированные по Специальному классу в основном используются в научных исследованиях в области аналитической химии, реже в медицинских целях для дозировки лекарственных препаратов.

Также к этому классу относятся средства измерения, используемые в ювелирном деле и при работе с драгметаллами. Следует отметить, что требования законодательства, в данном случае, регламентируют только их погрешность, значение которой попадает как в Специальный, так и в Высокий класс точности.

II-Высокий Весы II-Высокого класса являются основным представителем высокоточных приборов, которые применяются в большинстве случаев и сочетают в себе приемлемую погрешность и невысокую, относительно предыдущего пункта, цену.

К этому классу относятся лабораторные, аналитические, ювелирные и медицинские весы.

Существуют весовые устройства промышленно-лабораторной группы, в которых высокая точность сочетается с относительно высокими максимальными нагрузками (до 1 т), которые избыточны в лабораториях и медицине.

Требование об обязательной сертификации весов по Высокому классу точности обычно предъявляется государственными или аккредитованными государством учреждениями (медицинскими лабораториями, аптеками, исследовательскими центрами).

В промышленности и химической отрасли лабораторно-промышленные модели используются для проведения технологических операций, требующих большой точности.

В фармакологической отрасли очень часто востребованы чеквейеры II класса точности.

III-Средний Это самый распространенный класс точности электронных весов.

Сюда входят подавляющее большинство фасовочных, настольных, платформенных, животноводческих, крановых, автомобильных, вагонных, конвейерных, бункерных и емкостных весов.

Сфера использования весов Среднего класса настолько разнообразна, что проще сказать, что это любые весы, кроме аналитических и лабораторных.
Несертифицированные весы Несертифицированным может быть любой тип весоизмерительных приборов. Несертифицированное весовое оборудование заполняет нишу технологических весов, к которым не предъявляется требование об обязательной государственной поверке.

Их можно использовать во внутренних процессах предприятия или на технологических технологических.

К примеру, если на основании их показаний в емкость подается компонент для изготовления полимера, то главное требование – они должны точно измерять его массу. Необходимость сертификации в данном случае, обычно, не возникает.

Ссылки на Государственные стандарты открываются в новом окне

Требования к медицинским весам:

Требования к ювелирным весам:

В целом, при определении необходимого класса точности весового оборудования, можно выделить следующие правила:

  1. Сертифицированные весовые устройства лучше несертифицированных тем, что их показания, в случае спора или несчастного случая, судом принимаются в первую очередь
  2. Если весы нужны для отгрузки продукции покупателю, то закон требует обязательной сертификации по III-Среднему классу точности вне зависимости от типоразмера, которая является минимальной и достаточной (за исключением случаев, указанных в п.п. 3, 4)
  3. Если организация занимается скупкой/реализацией драгметаллов и драгоценных камней, то весы должны соответствовать требованиям Приказа Минфина России от 09.12.2016 N 231н. Под эти требования могут подпадать весы как I, так и II классов точности. Нужно смотреть характеристики конкретной модели.
  4. Если весовое оборудование приобретается для навески медицинских препаратов, то оно должны соответствовать требованиям Приказа Минздрава России от 26 октября 2020 г. №751н. Как и в предыдущем пункте, этим требованиям могут соответствовать весы 1 и 2 классов — необходимо смотреть на характеристики конкретной модели.
  5. Если закон напрямую не регламентирует сертификацию, то можно покупать несертифицированные весовые устройства, но см. п. 2.
  6. Средства измерения, сертифицированные по ТУ производителя в ряде случаев вполне заменяют сертифицированные, а их показания учитываются судом. В случае прямого указания законодательства на обязательную сертификацию продукции их приобретать нельзя.
  7. Весовые устройства с большими значениями НПВ (от 1 т и выше) не бывают 1 или 2 класса точности, если они не сделаны на заказ. Равно, как не бывает серийных весов III-Среднего класса точности с максимальной нагрузкой 20 г.
  8. Несертифицированные средства измерения — не значит неточные. Это юридический, а не технический аспект. По техническим характеристикам они обычно соответствуют III-Среднему классу точности.
  9. Весы могут быть сертифицированы на один диапазон дискрет, а технически иметь другой.

Характеристики и применение электронных весов III-Среднего класса точности

Любые весы, если они сертифицированы по III-Среднему классу точности, имеют четкую взаимосвязь наибольшего предела взвешивания (НПВ), дискреты (цены деления шкалы, D) и наименьшего предела взвешивания (НмПВ).

Справочная информация

Если сильно не углубляться в метрологию, то можно сказать, что каждому значению НПВ однозначно соответствуют несколько значений НмПВ и дискрет, среди которых есть наиболее популярные варианты. Ниже, в таблицах соответствий это наглядно показано.

К III-Среднему классу точности относится подавляющее число всех весовых устройств, используемых в быту, торговле или на производстве:

  • Все торговые весы на складах и в магазинах
  • Подавляющее большинство фасовочных и складских
  • Все крановые
  • Автовесы любого типоразмера
  • Монорельсовые весы
  • Все платформенные, паллетные и стержневые весы
  • Платформы для животных
  • Большая часть систем весового контроля

Если весовые устройства не сертифицированы по ГОСТ и не имеют класса точности, то к ним все равно применима такая градация. Несертифицированные крановые весы почти наверняка будут показывать с точностью III-Среднего класса.

Таблица технических характеристик весов III-Среднего класса точности:

НПВ Дискретность НмПВ Характерные виды весов
1 кг 0,5 г 10 г
  • Настольные весы — торговые, фасовочные, почтовые и счетные
  • Крановые весы на 30 кг — самый маленький представитель класса
  • Ветеринарные весы
  • Чеквейеры
  • Фасовочные дозаторы
2 кг 1 г 20 г
3 кг 1 г 20 г
5 кг 2 г

или 1 г

40 г

или 20 г

6 кг 2 г

или 1 г

40 г

или 20 г

10 кг 5 г

или 2 г

100 г

или 40 г

15 кг 5 г

или 2 г

100 г

или 40 г

30 кг 10 г

или 5 г

200 г

или 100 г

60 кг 20 г

или 10 г

400 г

или 200 г

  • напольные складские
  • промышленные платформенные
  • паллетные
  • монорельсовые
  • крановые
  • животноводческие
  • торговые
100 кг 20 г

или 10 г

400 г

или 200 г

150 кг 50 г

или 20 г

1 кг

или 400 г

300 кг 100 г 2 кг
600 кг 200 г 4 кг
1 тонна 500 г 10 кг
  • тяжелые платформенные весы
  • паллетные
  • стержневые
  • крановые
  • большая часть емкостных и бункерных весов
  • Автовесы для поосного взвешивания или малотоннажные
1,5 тонны 500 г 10 кг
2 тонны 1 кг 20 кг
3 тонны 1 кг 20 кг
5 тонн 2 кг 40 кг
6 тонн 2 кг 40 кг
10 тонн 5 кг 100 кг
15 тонн 5 кг 100 кг
  • автомобильные
  • крановые
  • некоторые модели промышленных платформенных, бункерных и емкостных
20 тонн 10 кг 200 кг
30 тонн 10 кг 200 кг
40 тонн 20 кг 400 кг
60 тонн 20 кг 400 кг
80 тонн 50 кг 1 т
100 тонн 50 кг 1 т

Внимание!

Содержание таблицы носит ознакомительный характер и не является полным перечнем характеристик весового оборудования III-Среднего класса точности. Цена деления шкалы определяется производителем независимо и указана в паспорте технического устройства.

Как видно из таблицы, если на малых нагрузках наблюдаются небольшие расхождения по дискретности, то на больших все максимально унифицировано. Связано это с разными характеристиками датчиков, которые могут попадать в 3 класс точности, но не дотягивать до второго.

Справочная информация

Технически возможно сделать и 100-тонные автовесы с дискретой 20 кг, но данная точность избыточна. Погрешность от воздействия сторонних факторов будет гораздо выше. К ним относятся топливо в баке, снег на колесах транспорта, вода на тенте кузова, присутствие водителя, его личных вещей, инструмента.

Характеристики и применение электронных весов II-Среднего класса точности

К весам II класса точности относятся, по большей части, лабораторные и аналитические. Хотя, иногда можно встретить крановые и платформенные напольные весовые устройства, а также чеквейеры, сертифицированные по этому классу.

К весам II-Высокого класса точности никогда не относятся:

  1. торговые, так как по закону минимальным и достаточным требованием является сертификация весов по III классу. Единственным исключением можно назвать ювелирные весы, но их роль выполняют аналитические. Отдельного модельного ряда «ювелирные весы» обычно производитель не выделяет.
  2. весы с большими максимальными нагрузками, предназначенные для решения задач промышленности — автомобильные, бункерные, промышленные платформенные.

Таблица соответствия максимальной нагрузки и дискреты весов II-Высокого класса точности

НПВ Дискретность НмПВ Характерные виды электронных весов
100 г 0,001

или 0,01 г

0,02…0,2 г
  • лабораторные
  • аналитические
  • ювелирные
  • медицинские
200 г 0,001

или 0,01 г

0,02…0,2 г
250 г 0,001

или 0,01 г

0,02…0,2 г
300 г 0,001

или 0,01 г

0,02…0,2 г
500 г 0,001, 0,01

или 0,1 г

0,1…5 г
1 кг 0,001, 0,01

или 0,1 г

0,1…5 г
  • Лабораторные
  • аналитические
  • медицинские
1,2 кг 0,001, 0,01

или 0,1 г

0,5…5 г
2 кг 0,01

или 0,1 г

0,5…5 г
2,5 кг 0,01

или 0,1 г

0,5…5 г
3 кг 0,01

или 0,1 г

0,5…5 г
4 кг 0,01

или 0,1 г

0,5…5 г
5 кг 0,01

или 0,1 г

0,5…5 г
6 кг 0,1

или 1 г

5…50 г
  • лабораторные
  • аналитические
  • медицинские
  • лабораторно-промышленные
8 кг 0,1

или 1 г

5…50 г
10 кг 0,1

или 1 г

5…50 г
20 кг 0,1

или 1 г

5…50 г
30 кг 0,1

или 1 г

5…50 г
40 кг 0,1

или 1 г

5…50 г
60 кг 0,1 или 1 г 10…50 г
100 кг 1

или 10 г

50 г

Внимание!

Содержание таблицы носит информационный характер. В ней представлены наиболее распространенные соответствия дискрет и максимальных нагрузок, точные характеристики указаны в руководствах к приборам.

У весов II-Высокого класса точности нет ярко выраженного тяготения к какой-то конкретной цене деления шкалы в зависимости от нагрузки. Связано это с тем, что они тщательнее подбираются по точности, которая обеспечит требуемые размеры погрешностей при измерении. Поэтому весы с НПВ 40 кг II-Высокого класса могут иметь дискреты от 100 мг до 1 г.

Нормирование

Классы точности средств измерений сообщают нам информацию о точности таких средств, но одновременно с этим он не показывает точность измерения, выполненного с помощью этого измерительного устройства. Для того, чтобы выявить заблаговременно ошибку показаний прибора, которую он укажет при измерении люди нормируют погрешности. Для этого пользуются уже известными нормированными значениями.й

Нормирование осуществляется по:

Формулы расчета абсолютной погрешности по ГОСТ 8.401

Каждый прибор из конкретной группы приспособлений для замера размеров имеет определенное значение неточностей. Оно может незначительно отличаться от установленного нормированного показателя, но не превышать общие показатели. Каждый такой агрегат имеет паспорт, в который записываются минимальные и максимальные величины ошибок, а также коэффициенты, оказывающие влияние в определенных ситуациях.

Характеристики и применение электронных весов I-Специального класса точности

Весы I-Специального класса точности — это самый высокотехнологичный вид весоизмерительного оборудования, а модели данного класса являются визитной карточкой завода-изготовителя, показывая его технологический потенциал. Поэтому их погрешность минимизируется настолько, насколько позволяет технология производства.

К весам I-Специального класса относятся особо точные весы, которые используются для проведения научных исследований, либо в медицинских целях. Все они без исключения аналитические либо лабораторные.

Отдельно можно выделить микровесы и ультрамикровесы, точность которых даже на уровне I-Специального класса очень высока. Но технически они все равно относятся к I-Среднему классу точности.

Значения дискретностей весов I-Специального класса точности с разными НПВ

НПВ Дискретность НмПВ Характерные виды весов
2 г 0,1 или 1 мкг 0,05…1 мг
  • ультрамикровесы
  • микровесы
5 г 0,1 или 1 мкг 0,05…2 мг
6 г 0,1 или 1 мкг 0,05…2 мг
10 г 0,001 мг 0,1…2,5 мг
11 г 0,001 мг 0,1…2,5 мг
20 г 0,001 или 0,01 мг 0,1…2,5 мг
22 г 0,001 или 0,01 мг 0,1…2,5 мг
30 г 0,001 или 0,01 мг 0,4…4 мг
  • микровесы
  • аналитические
  • лабораторные
  • ювелирные
  • медицинские
50 г 0,01 мг

или 0,1 мг

1…10 мг
60 г 0,01 мг

или 0,1 мг

1…10 мг
80 г 0,01 или 0,1 мг 1…10 мг
100 г 0,01 или 0,1 мг 1…10 мг
120 г 0,01 или 0,1 мг 1…10 мг
150 г 0,01 или 0,1 мг 1…10 мг
200 г 0,01 или 0,1 мг 1 мг…10 мг
250 г 0,01 или 0,1 мг 1 мг…10 мг
300 г 0,1 мг 10 мг
400 г 0,1 мг 10 мг
500 г 0,1 мг 10 мг
600 г 1 мг 0,1 г
800 г 1

или 10 мг

0,1…1 г
1 кг 1

или 10 мг

0,1…1 г
1,1 кг 1

или 10 мг

0,1…1 г
1,2 кг 1

или 10 мг

0,1 г…1 г
1,5 кг 1

или 10 мг

0,1 г…1 г
2 кг 1

или 10 мг

0,1…1 г
6 кг0,01 г 1 г
8 кг 0,01 г 1 г
10 кг 0,01 или 0,1 г 1…10 г

Внимание!

Содержание таблицы носит информационный характер и не является полным перечнем всех типов оборудования и их характеристик.

ТОЧНОСТЬ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Качество измерительного прибора характеризуется его точностью, которая оценивается погрешностью измерения.

Из рассмотрения вышеизложенного вытекает, что безукоризненно точное измерение электрических величин технически невозможно, т.е. истинное значение измеряемой величины не может быть установлено с помощью измерительного прибора. Поэтому за истинное значение принимают действительное значение измеряемой величины.

Разность между значением величины, измеренной с помощью рабочего прибора а

,, и истинным ее значением
а
называегся абсолютной погрешностью измерения:

Чем меньше абсолютная погрешность в сравнении с измеряемой величиной, тем выше качество измерения. Для характеристики качества измерения вводится относительная погрешность измерения:

Так как величины аи ах

мало отличаются друг от друга, то часто вместо
а
подставляют величину
а„
полученную непосредственно из опыта. На значение абсолютной погрешности измерения влияют главным образом погрешность отсчета показаний, несовершенство методов измерения и погрешность самих приборов.

Погрешности электроизмерительных приборов подразделяются на основные и дополнительные. Основные погрешности характеризуют качество самого прибора, дополнительные погрешности обусловлены отклонением условий эксплуатации от нормальных. Отношение наибольшего значения основной абсолютной погрешности к верхнему пределу измерения прибора определяет качество самого прибора. Это отношение называется приведенной погрешностью. Приведенную погрешность обычно выражают в процентах, и по значению приведенной погрешности все приборы подразделяются на 8 классов точности: 0.05; 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4,0. Приборы, имеющие приведенную погрешность более 4%, считаются внеклассными (это щитовые и учебные приборы). Однако класс точности прибора не определяет точность самого измерения. Для доказательства этого положения в случае, когда абсолютная погрешность не зависит от а

, умножим и разделим выражение относительной погрешности на верхний предел измерения ам:

Сравнение характеристик весов разных классов точности с одинаковой максимальной нагрузкой

Весы разных классов точности предназначены для решения своих специфических задач, но, тем не менее они имеют ряд совпадающих характеристик.

Одной из таких характеристик является наибольший предел взвешивания (НПВ). Разные модели, относящиеся к разным классам, могут иметь одинаковую максимальную нагрузку или дискретность, но при этом разница между ними есть и очень существенная.

Ниже в таблице представлены дискретности и наименьшие пределы взвешивания для весов разных классов с одинаковой максимальной нагрузкой.

Справочная информация

Данные представлены только на пересекающемся

диапазоне НПВ.

В таблице указан диапазон максимальных нагрузок, который характерен для моделей разных классов. То есть, возможно сделать весы II-Высокого класса точности под заказ на максимальную нагрузку 1 т, но в таблице их нет.

Также исключены значения НПВ, которые применимы в одном классе точности, но не характерны для другого. Например, нагрузка 1,2 кг часто встречается в I и II классах точности, но не встречается в III-Среднем, поэтому ее в таблице тоже нет.

Таблица сравнения дискретностей и НмПВ весов разных классов точности с одинаковыми значениями НПВ

НПВ Дискретность НмПВ
I-Специальный II-Высокий III-Средний I-Специальный II-Высокий III-Средний
100 г 0,01 или 0,1 мг 1

или 10 мг

1…10 мг 0,02…0,2 г
200 г 0,01 или 0,1 мг 1

или 10 мг

1…10 мг 0,02…0,2 г
250 г 0,01 или 0,1 мг 1

или 10 мг

1…10 мг 0,02…0,2 г
300 г 0,1 мг 1

или 10 мг

10 мг 0,02…0,2 г
500 г 0,1 мг 1 мг, 10 мг

или 0,1 г

10 мг 0,1…5 г
1 кг 1 мг

или 0,01 г

1 мг, 10 мг

или 0,1 г

0,5 г 0,1…1 г 0,1…5 г 10 г
2 кг 1 мг

или 0,01 г

0,01

или 0,1 г

1 г 0,1…1 г 0,1…5 г 20 г
6 кг 0,01 г 0,1

или 1 г

2/

1 г

1 г 5…50 г 40

или 20 г

10 кг 0,01

или 0,1 г

0,1

или 1 г

5

или 2 г

1…10 г 5…50 г 100

или 40 г

30 кг 0,1

или 1 г

10

или 5 г

5…50 г 200

или 100 г

60 кг 0,1 или 1 г 20

или 10 г

10…50 г 400

или 200 г

100 кг 1

или 10 г

20

или 10 г

50 г 400

или 200 г

Ссылка на каталог продукции открывается в новом окне

Погрешность электронных весов

Погрешность средства измерения — это отклонение результата измерения от истинного значения физической величины.

Существует отдельная классификация погрешностей, которая систематизирует виды, характер и способы их измерения. Но касаемо классов точности весового оборудования имеют значения в первую очередь 2 вида классификации.

Классификация погрешностей по причине возникновения

Погрешность по источнику возникновения делится на:

  • Инструментальная погрешность

    . Вызвана несовершенством конструкции средства измерения или принципов его работы.

  • Методическая погрешность

    . Обусловлена методом проведения измерения.

В свою очередь инструментальная погрешность бывает:

  • Основная погрешность

    . Собственная погрешность средства измерения, на который не воздействуют внешние факторы.

  • Дополнительная погрешность

    . Возникает под воздействием факторов внешней среды, отличной от заявленной в технических требованиях.

Если еще раз посмотреть на определение класса точности, то можно увидеть, что он определяется именно основной и дополнительной погрешностями. То есть, методическую погрешность класс точности не рассматривает в качестве регламентируемой.

Справочная информация

Пример для наглядности:

Складские весы проходят приемо-сдаточные испытания в помещении с комнатной температурой и влажностью. Погрешность, с которой они производят измерения будет основной.

Эти же весы поставили в холодный цех, где работают станки. Под воздействием низкой температуры и вибрации возникнет дополнительная погрешность.

При взвешивании мешков со стройматериалом на весах остается песок от прошлых измерений, который никто не убирает. Это приводит к возникновению методической погрешности, которая не учитывается при присвоении класса точности.

Классификация погрешностей по способу представления

  • Абсолютная погрешность

    . Разность между истинным значением и результатом измерения, выраженная в единицах физических величин.

  • Относительная погрешность

    . Отношение абсолютной погрешности к истинному значению, выраженное в процентах.

  • Приведенная погрешность

    . Отношение абсолютной погрешности к полному диапазону измерений.

В главе про маркировку уже упоминалось, что для средств измерений, класс точности которых обозначается римскими цифрами, погрешность принято выражать в абсолютных значениях.

Соответственно, погрешность весоизмерительного оборудования, сертифицированного по ГОСТ OIML R 76-1-2011, всегда выражается в единицах массы и никогда в процентах.

Что такое погрешность?


Специалисты знают, что в любой работе существуют небольшие ошибки. При проведении различных измерений их называют погрешностями. Все они обусловлены недоработкой и несовершенством средств и методов исследований. Поэтому любому оборудованию соответствуют свой класс точности, например 1 или 2 класс точности.
При этом различают такие виды погрешностей:

· Абсолютная. Это разница между показателями используемого прибора и показателями эталонного устройства в тех же условиях.

· Относительная. Такую погрешность можно назвать косвенной, т.к. это отношение найденной абсолютной погрешности к действительному значению заданной величины.

· Относительная приведенная. Это определенное отношение между абсолютным значением и разностью верхнего и нижнего пределов шкалы используемого прибора.

Также существует классификация по характеру погрешности:

· Случайные. Такие погрешности возникают без какой-либо закономерности или системности. Часто на показатели влияют различные внешние факторы.

· Систематические. Такие ошибки возникают по определенному закону или правилу. В большей степени их появление зависит от состояния КИП.

· Промахи. Такие погрешности достаточно резко искажают полученные ранее данные. Эти ошибки легко убираются при сопоставлении соответствующих измерений.

Точность измерений – Как обеспечить точность измерений?

Класс точности трансформаторов тока указан в стандарте IEC60044-1. Мы различаем погрешности измерения трансформаторов тока на погрешности перенапряжения и угловые погрешности.

Ошибки транспонирования

Процентная разница между вектором входного тока (I1) и вектором выходного тока (I2), чем можно было бы ожидать, исходя из отношения перерегулирования.

Угловые ошибки

Угловой поворот между входным (I1) и выходным (I2) векторами тока указывается в минутах.1 градус (°) углового вращения соответствует 60 минутам (°°). На рис. 2 показана дополнительная погрешность измерения к общей погрешности измерения из-за трансформаторов тока.



Рис. 2 Дополнительная погрешность измерения мощности




Приведенная ниже таблица взята из IEC60044-1. Он показывает ошибку передачи и ошибку угла в зависимости от первичного тока. Указанные погрешности относятся к фактическим измеренным значениям и когда трансформатор тока нагружен мощностью от 25 % до 100 % от значения, указанного на заводской табличке.


МЭК60044-1 Ошибка передачи (%) Угловая ошибка (мин)
Класс 0,01лн 0,05лн 0,2лн 1 и 1,2 л
3 3*
1 3 1 1,0 180 90 60
0,5 1 0,75 0,5 90 45 30
0,5 (С) 1 0,75 0,5 0,5 90 45 30 30
0,2 (С) 0,75 0,35 0,2 0,2 30 15 10 10

Погрешность передачи и угловая погрешность как функция первичного тока



Используя векторную диаграмму и таблицу, можно точно определить, при каком фазовом угле нагрузки (cos-phi и первичном токе (In)) влияние типа трансформатора тока на общее измерение.Для трансформатора класса 0,5 это показано на следующем рисунке.

Рис. 3 Дополнительная погрешность измерения ТТ класса

На рисунке 3 видно, что для измерительных трансформаторов класса 3 не указана угловая погрешность. Это означает, что эти трансформаторы не подходят для измерения энергии, поскольку для их расчета важен фазовый угол.

Класс точности трансформаторов напряжения определен в IEC60044-2.

Заключение

Измерительные трансформаторы оказывают значительное влияние на точность общего измерения.Эта ошибка увеличивается по мере увеличения индуктивности нагрузки (φ) или уменьшения первичного тока. Поэтому необходимо выбрать тип трансформатора тока juist te selecteren.



(PDF) Класс точности средств измерений как мера неопределенности типа B

Мониторинг автоматизации измерений, февраль 2015 г., том 61, нет. 02



31

испытательный стенд с высокоточной ванной (Fluke 7340) и

1590 г.).Испытанные датчики температуры

и

были помещены в масляную ванну. Температуру

устанавливали в ванне, а заданную температуру

считывали, используя показания термометра с разрешением, равным 0,001°C.

Реальное значение температуры, показанное тестируемым датчиком, было

записано программой, установленной на компьютере.

Идентификация средней реальной характеристики была произведена для

датчиков в условиях гистерезиса.Измерения были

повторены k=3 раза. В качестве идеальной характеристики принята прямая (1)

. Результаты, полученные для двух датчиков,

сведены в Таблицу 4.

Табл. 4. Результаты расчетов датчиков точности класса

датчик U

A

(P) U

B1

(P) = U

B1

U

B2

(P) = U

(P) = u

B2

U

p

x

wm

°С °С °С °С °С

1 4.0 · 10

-3

2.9 · 10

2,9 · 10

-4

2.9 · 10

-3

0,010 45.107

2 3.3 · 10

-3

2,9 · 10

-4

5,9 · 10

-2

0.118 45.107

0.118 45.107

U

A

U

A

U

M

Y

M

° C ° C ° C ° C –

1 0,109 9,3·10

-3

0,019 29.994 0,1

2 0.110 7.3 · 10

-3

0.119 29.994 0.6

Для обоих из них тип неопределенности U

A

(P), был получен за

1980 градусов свободы. Неопределенность типа А, u

A

, составила

для 20 степеней свободы. При расчете стандартной неопределенности типа B

предполагалось прямоугольное распределение значений измеряемых величин

. Неопределенность типа B, u

B1

(p), составила

, рассчитанная для разрешения стандартного прибора, равного 0.001°С.

Неопределенность типа B, u

B2

(p), была рассчитана с учетом

дополнительной информации. В случае датчика 1,

учитывался 14-битный аналого-цифровой преобразователь и диапазон от -40°C до 124°C

. В случае датчика 2 учитывались 512 байт

SRAM, используемые для записи результата, и диапазон от -20°C до 85°C

. Неопределенности типа B u

B1

и u

B2

являются

такими же, как и неопределенности типа B u

B1

(p) и u 9002

B20003 900).

Класс точности датчика температуры 1 0,1. Это означает

, что с вероятностью 0,95 наибольшая разница между

измеренным значением и неизвестным действительным значением не превышает 0,1% от

номинального интервала показаний Y

м

=29,994°С, т. е. 0,030°С. Погрешность датчика

типа B составляет 0,017°C.

Класс точности датчика температуры 2 0,6. Это означает

, что с 0.95 вероятность наибольшей разницы между

измеренным значением и неизвестным действительным значением не превышает 0,6% от

номинального интервала показаний Y

m

=29,994°С, т. е. 0,180°С. Погрешность датчика

типа B составляет 0,104°C.

Отсюда следует, что для измерения температуры в пределах заданного диапазона

датчик 1 лучше, несмотря на больший рабочий диапазон.

5. Выводы

Описанный класс точности позволяет определять метрологическое качество

средства измерений с использованием только одного синтетического индикатора

.

Оценка класса точности прибора позволяет

учитывать как систематические влияния, проявляющиеся

в нелинейности и гистерезисе, так и случайные

влияния, результатом которых является ограниченная повторяемость и воспроизводимость.

Знание класса точности прибора позволяет

точно определить неопределенность типа В, которая показана

по результатам измерений, выполненных с помощью этого прибора.

Работа выполнена (частично) при поддержке Structural Founds в рамках проекта

номер ПОИГ.01.01.02-10-039/09 «Текстронная система электростимуляции

мышц», финансируемого Оперативной программой «Инновационная экономика». , 2007-2013,

Подмера 1.1.2.

6. Ссылки

[1] Оценка данных измерений. Руководство по выражению неопределенности

измерения. JCGM, Geneva, 2008.

[2] Оценка данных измерений.Дополнение 1 к «Руководству по выражению неопределенности измерений

». Распространение распределений

методом Монте-Карло. JCGM, Geneva, 2008.

[3] Оценка данных измерений. Дополнение 2 к «Руководству по выражению неопределенности измерений

». Расширение на любой номер

выходных количеств. JCGM, Женева, 2011.

[4] Кокс Г.М., Зиберт Б.Р.Л.: Использование метода Монте-Карло для

оценки неопределенности и расширенной неопределенности.Метрология, т. 1, с. 43,

pp. S178-S188, 2006.

[5] Мюллер М., Ринк К.: О сходимости блока Монте-Карло

дизайна. Метрология, т. 1, с. 46, pp. 404-408, 2009.

[6] Токарска М., Гниотек К.: Оценка неопределенности измерения

с использованием метода Монте-Карло на основе STATISTICA (на польском языке).

Przeglad Elektrotechniczny, vol. 86(9), pp. 43-46, 2010.

[7] Токарска М.: Оценка неопределенности измерения сопротивления поверхности ткани

по уравнению Ван дер Пау.IEEE транс.

Инструм. Изм., вып. 63(6), pp. 1593-1599, 2014.

[8] Международный словарь по метрологии. Основные и общие понятия и

связанных с ними терминов (VIM). JCGM, Женева, 2012.

[9] Гниотек К.: Предложение по расчету класса точности измерительных инструментов

(на польском языке). Метроль. Изм. сист., нет. 12, стр. 397-398,

1992.

[10] Гниотек К., Цисло Р., Кухарска-Кот Ю., Лесниковски Ю.: Класс точности

избранных текстильных измерительных приборов.Часть I. (на польском языке).

Textiles Review – Текстиль, Одежда, Кожа, нет. 12, стр. 3-5, 1996.

[11] Гниотек К., Цисло Р., Кухарска-Кот Ю., Лесниковски Ю.: Класс точности

избранных текстильных измерительных приборов. Часть II. (на польском языке)

Textiles Review – Текстиль, Одежда, Кожа, №. 1, стр. 11-12, 1997.

[12] Гниотек К., Лесниковски Ю.: Класс точности виртуальных измерительных инструментов

для текстильных изделий. Научный технический бюллетень

Лодзинский университет, Текстиль, том.58, pp. 313-321, 2000.

[13] Токарска М., Гниотек К.: Класс точности средства измерений

как мера неопределенности типа B (на польском языке). Материалы 10-й конференции

«Проблемы и прогресс в метрологии», PPM’14, 15–

18 июня 2014 г., Косцелиско, Польша, стр. 38–41.

[14] Карманный справочник по электрическим измерениям. Siemens, Berlin, 1966.

[15] Международный электротехнический словарь, IEC 60050, IEC, 2014.

_______________________________________________________

Получено: 28.11.2014 Рассмотрение статьи Принято: 05.01.2015

К.б.н. Magdalena TOKARSKA

Окончила Факультет Технической Физики, Информации

Технологии и Прикладной Математики Лодзинского Технического Университета

(1998). У нее есть докторская степень.

степень (2006 г.) факультета инженерии и маркетинга

текстиля того же университета. Ее исследовательские интересы

включают основные проблемы метрологии, метод Монте-Карло

, измерения сопротивления тканей, искусственную нейронную сеть

и планирование эксперимента.Она

член Европейского комитета по стандартизации

CEN/TC 248/WG 31 Smart Textiles.

e-mail: [email protected]

Проф. Кшиштоф ГНИОТЕК, д.т.н.

Окончил электротехнический факультет

Лодзинский технический университет, с 1973 года связан

с факультетом материаловедения и текстиля

Дизайн ТУЛ. С 2008 года работает профессором. Он

специализируется на метрологии и текстонике.Автор 4

монографий, 120 публикаций и 55 патентов.

рядовой член Лодзинского научного общества,

Комитета метрологии (филиал PAN в Катовицах) и

Инженерной академии в Польше.

e-mail: [email protected]

Измерительные приборы (метрология)

1.4.
Измерительные приборы — это измерительные устройства, которые преобразуют измеренную величину или связанную с ней величину в показание или информацию.
Измерительные приборы могут либо указывать непосредственно значение измеряемой величины, либо
указывать только ее равенство известной мере той же величины (например, весы с равными плечами или гальванометр с нулевым детектированием
). Они также могут указывать значение небольшой разницы между измеряемой величиной
и мерой, имеющей очень близкое к ней значение (компаратор).
Измерительные приборы обычно используют последовательность измерений, в которой измеренная
величина преобразуется в величину, воспринимаемую наблюдателем (длина, угол, звук, световой
контраст).
Измерительные инструменты могут использоваться в сочетании с отдельными мерами материала (например, весы
, использующие стандартные массы для сравнения неизвестной массы), или они могут содержать внутренние детали для воспроизведения единицы
(такие как градуированные линейки, прецизионная резьба и т. д.)
1.4.1.

Диапазон измерения.

Это диапазон значений измеряемой величины, для которого погрешность
, полученная при однократном измерении при нормальных условиях использования, не превышает максимально допустимую погрешность
.
Диапазон измерения ограничен максимальной и минимальной емкостью.
Максимальная производительность является верхним пределом диапазона измерения и определяется соображениями конструкции
или требованиями безопасности, или и тем, и другим.
Минимальная производительность — это нижний предел диапазона измерения. Обычно это продиктовано требованиями к точности
. При малых значениях измеряемой величины вблизи нуля относительная ошибка
может быть значительной, даже если абсолютная ошибка невелика.
Диапазон измерения может совпадать или не совпадать с диапазоном показаний шкалы.
1.4.2.


Чувствительность

. Это частное увеличения наблюдаемой переменной (обозначенной стрелкой
и шкалой) и соответствующего увеличения измеряемой величины.
Он также равен длине любого деления шкалы, деленному на значение этого деления
, выраженное в виде измеряемой величины.
Чувствительность может быть постоянной или переменной по шкале.В первом случае мы получаем линейную передачу
, а во втором — нелинейную передачу.
1.4.3.

Интервал шкалы.

Это разница между двумя последовательными отметками шкалы в единицах
измеряемой величины. (В случае числовой индикации это разница между двумя последовательными
числами).
Интервал шкалы является важным параметром, определяющим способность прибора
давать точную индикацию значения измеряемой величины.
Шаг шкалы или длина интервала шкалы должны быть удобными для оценки
дробей.
1.4.4.

Дискриминация.

Способность измерительного прибора реагировать на небольшие изменения
измеряемой величины.
1.4.5.

Гистерезис.

Это разница между показаниями измерительного прибора
, когда одно и то же значение измеряемой величины достигается увеличением или уменьшением этой величины
.
Явление гистерезиса обусловлено наличием сухого трения, а также свойствами
упругих элементов. Это приводит к тому, что кривые нагрузки и разгрузки прибора расходятся на 90 594 из-за разницы, называемой ошибкой гистерезиса. Это также приводит к тому, что указатель не возвращается полностью к
нулям при удалении нагрузки.
Гистерезис особенно заметен в приборах с упругими элементами. Явление
гистерезиса в материалах обусловлено главным образом наличием внутренних напряжений.Его можно значительно уменьшить путем надлежащей термической обработки.
1.4.6.

Время отклика.

Это время, которое проходит после внезапного изменения измеряемой
величины до тех пор, пока прибор не даст показания, отличающиеся от истинного значения на величину,
меньшую заданной допустимой погрешности.
Кривая, показывающая изменение показаний прибора из-за резкого изменения
измеряемой величины, может принимать различные формы
в зависимости от соотношения между емкостями
, которые должны быть заполнены, инерционными элементами и
демпфирующими элементами.
Когда элементы инерции достаточно малы
, чтобы ими можно было пренебречь, мы получаем отклик первого порядка
, который обусловлен заполнением емкостей в системе
через конечные каналы. Кривая
изменения показаний во времени в этом случае является экспоненциальной кривой
. (См. рис. 1.1)
Если силами инерции нельзя пренебречь, мы получаем реакцию второго порядка. Имеются три
возможности отклика (см. рис. 1.2.) в соответствии с соотношением сил демпфирования и инерции, как
:

Рис.1.1. Отклик прибора первого порядка.
— система с избыточным демпфированием —
, где конечное показание приближается к
экспоненциально с одной стороны
.
— недодемпфированная система
— где указатель
приближается к положению
, соответствующему конечному отсчету
, проходит его и
совершает ряд колебаний вокруг него
до остановки.

Рис. 1.2. Отклик прибора второго порядка.
— система с критическим демпфированием, в которой движение указателя апериодическое, но более быстрое, чем в случае системы
с избыточным демпфированием.
Во всех этих случаях время отклика определяется пересечением одной (или двух) линий
, окружающих конечную линию индикации на расстоянии, равном допустимому значению динамической погрешности
, с кривой отклика прибора.
1.4.7.

Повторяемость.

Способность измерительного прибора давать одно и то же значение
каждый раз при повторении измерения данной величины.
Любой процесс измерения, осуществляемый с использованием данного прибора и метода измерения
, подвержен большому количеству источников вариаций, таких как изменения окружающей среды, изменчивость
действий оператора и параметров прибора. Повторяемость характеризуется разбросом показаний
при многократном измерении одной и той же величины. Дисперсия
описывается двумя предельными значениями или стандартным отклонением.
Должны быть указаны условия, при которых проверяется повторяемость.
1.4.8.

Смещение.

Это характеристика меры или измерительного прибора давать показания
значения измеренной величины, среднее значение которой отличается от истинного значения этой величины.
Ошибка смещения возникает из-за алгебраического суммирования всех систематических ошибок, влияющих на показания
прибора. Источниками погрешности являются рассогласование прибора, постоянная установка,
нелинейных погрешности, погрешности материальных измерений и т.д.
1.4.9.

Неточность.

Суммарная погрешность измерения или измерительного прибора при определенных
условиях использования, включая погрешности смещения и повторяемости.
Неточность определяется двумя предельными значениями, полученными путем добавления и вычитания из ошибки смещения
предельного значения ошибки повторяемости.
При исправлении известных систематических ошибок оставшаяся неточность обусловлена ​​случайными
ошибками и остаточными систематическими ошибками, которые также имеют случайный характер.
Эта неточность называется «неопределенность измерения».
1.4.10.

Класс точности.

Средства измерений классифицируются по классам точности
в соответствии с их метрологическими свойствами. На практике используются два метода классификации приборов
по классам точности.
1. Класс точности может быть выражен просто порядковым номером класса, который дает представление о
, но не указывает непосредственно на точность (т.грамм. калибры класса точности, 0,1, 2 и др.).
2. Класс точности выражается числом, указывающим максимально допустимую погрешность
в виде % возраста наибольшего показания, выдаваемого прибором (например, прибор класса точности 0,2
и максимальной емкости 0—100 будет иметь максимально допустимую погрешность ± 0,2 в любой точке
шкалы прибора
1.4.11

Точность и аккуратность.

Оба эти термина связаны с измерительными

, которые используют точные весы в соответствии со стандартными весами.В этом случае важна точность шкалы
, и она должна быть изготовлена ​​так, чтобы ее единицы соответствовали набору стандартных единиц
.
Различие между прецизионностью и погрешностью станет ясным из следующего примера
(показанного на рис. 1.3), в котором несколько измерений выполняются на компоненте различными типами приборов и наносятся результаты на график.
Из рис. 1.3, будет очевидно, что точность связана с процессом или набором
измерений, а не с одним измерением.В любом наборе измерений отдельные 90 594 измерения разбросаны по среднему значению, а точность говорит нам о том, насколько хорошо согласуются друг с другом различные 90 594 измерения, выполненные одним и тем же прибором на одном и том же компоненте. Следует понимать, что плохая воспроизводимость является верным признаком плохой точности. Хорошая воспроизводимость прибора
является необходимым, но не достаточным условием хорошей точности. Точность можно найти, взяв среднеквадратичное значение повторяемости и систематической ошибки i.е.
Ошибка
— это разница между средним значением набора показаний для одного и того же компонента и истинным значением
. Чем меньше погрешность, тем точнее прибор. Поскольку истинное значение никогда не известно, вползает неопределенность 90 594, и величина ошибки должна оцениваться другими способами. Оценка
неопределенности процесса измерения может быть сделана с учетом систематических и постоянных ошибок
и других вкладов в неопределенность из-за разброса результатов относительно среднего значения.
Поэтому везде, где требуется высокая точность при изготовлении сопрягаемых компонентов, они изготавливаются на одном заводе, где измерения проводятся по одним и тем же стандартам, а внутренняя точность измерений
позволяет достичь желаемых результатов. Если они должны быть изготовлены на разных заводах
и впоследствии собраны на другом, важна точность измерения двух заводов с истинным стандартным значением
.
1.4.12.

Точность.

При механическом контроле точность измерения является самым важным аспектом.Точность прибора – это его способность давать правильные результаты. Поэтому
лучше понять различные факторы, влияющие на него и на которые он влияет. Точность
измерения в некоторой степени зависит также от слуха, или осязания, или
зрения, например, в некоторых приборах пропорции подразделений должны оцениваться
зрением; конечно, в некоторых случаях можно использовать нониус для того, чтобы заменить «оценку пропорции» «признанием совпадения».В некоторых приборах
точность показаний зависит от распознавания порогового эффекта, т. е. от того, движется ли указатель
или «просто не двигается».
Одно можно сказать наверняка, что нет ничего лучше абсолютной или совершенной точности, и нет
прибора, способного сказать нам, независимо от того, получили мы его или нет. Такие фразы, как «абсолютно точный»
или «абсолютно правильный», становятся бессмысленными и имеют лишь относительную ценность. Другими словами, никакое измерение не может быть абсолютно правильным; и всегда есть некоторая погрешность, величина которой зависит от точности и конструкции используемого измерительного оборудования и умения оператора, использующего его,
и от метода, принятого для измерения.В некоторых приборах точность зависит от распознавания порогового эффекта. В некоторых инструментах пропорции подразделений должны быть оценены в
раз. В таких случаях за точность отвечает мастерство оператора, Parallax также очень распространен
и о нем можно позаботиться, установив зеркало под указкой. Как метод измерения
повлияет на точность, будет реализовано при измерении углов с помощью синусоидальной линейки, т. е. могут возникать большие ошибки
, когда синусоидальная линейка предназначена для измерения больших углов.Приборы и методы должны быть спроектированы так, чтобы погрешности в окончательных результатах были малы по сравнению с погрешностями в реальных измерениях. Оборудование, выбранное для конкретного измерения, должно иметь некоторое отношение к желаемой точности результата, и, как правило, следует использовать прибор, который может считывать показания с точностью до следующего десятичного знака сверх того, что требуется для измерения, т. е. если требуется измерение с точностью до 0,01 мм, то прибор с точностью до 0.001 мм следует использовать для
этой цели.
Когда предпринимаются попытки добиться более высокой точности измерительных приборов, они
становятся все более чувствительными. Но прибор не может быть точнее, чем позволяет степень
чувствительности, причем чувствительность определяется как отношение изменения показания прибора к
изменению измеряемой величины. Можно понять, что степень чувствительности прибора
не обязательно одинакова во всем диапазоне его показаний.Другим важным соображением для достижения более высокой точности является то, что показания, полученные для данной величины, должны быть все время одинаковыми, то есть, другими словами, показания должны быть согласованными. Высокочувствительный прибор
не обязательно стабилен в своих показаниях, и ясно, что непостоянный прибор
не может быть точен в большей степени, чем его непостоянство. Следует также помнить, что диапазон измерения
обычно уменьшается по мере увеличения увеличения, а прибор может в большей степени подвергаться влиянию колебаний температуры и в большей степени зависеть от навыков использования.
Таким образом, верно будет сказать, что высокоточный прибор обладает как большей чувствительностью
, так и постоянством. Но в то же время прибор, который является чувствительным и последовательным, не обязательно должен быть точным, потому что эталон, по которому откалибрована его шкала, может быть неправильным. (Это, конечно, предполагает, что всегда существует инструмент, точность которого выше, чем у того, о котором мы говорим). В таком приборе погрешности будут постоянными при любом заданном отсчете
и, следовательно, его вполне можно будет откалибровать.
Совершенно очевидно, что более высокая точность может быть достигнута за счет включения в прибор увеличительных
приспособлений, а эти увеличительные приспособления несут с собой свои погрешности,
например, в оптической системе система линз может искажать луч в различных направлениях.
способов и успех системы зависит от точности, с которой линзовая система может производить увеличенные
изображения и т. д. В механической системе погрешности вносятся из-за изгиба рычагов,
люфта в шарнирах, инерции подвижных частей, погрешности резьбы винтов и т.д.Вероятно, неправильный геометрический дизайн
также может привести к ошибкам. Принимая много мер предосторожности, мы можем сделать эти ошибки чрезвычайно малыми, но чем меньше мы пытаемся их сделать, тем больше усложняется наша задача, а с этим возрастанием сложности тем больше число возможных источников ошибок, которые могут быть обнаружены. мы должны заботиться_о. Таким образом, чем выше точность, тем большее количество источников
ошибок необходимо исследовать и контролировать. Что касается инструментальных погрешностей, то их можно свести к минимуму в
раз.Постоянные или известные источники ошибок могут быть определены с помощью
превосходных приборов, и прибор может быть соответствующим образом откалиброван. Переменные или неизвестные источники ошибок приводят к тому, что истинное значение находится в пределах положительного или отрицательного отклонения от наблюдаемого значения
и не может быть привязано более тесно, чем это. Однако точный измерительный прибор
должен отвечать следующим требованиям:
(i) Он должен обладать необходимой и постоянной точностью.
(ii) Насколько это возможно, ошибки должны устраняться путем регулировки, содержащейся в
в самом приборе.
(iii) Должен быть известен каждый важный источник неточности.
(iv) Если ошибку нельзя устранить, ее следует сделать как можно меньше.
(v) Если ошибка не может быть устранена, она должна быть способна измеряться самим прибором, и прибор должен быть соответствующим образом откалиброван.
(vi) Насколько это возможно, должен соблюдаться принцип подобия, т.е.е. измеряемая величина должна быть аналогична величине, используемой для калибровки прибора. Кроме того, операции измерения
, выполняемые на эталоне и на неизвестном, должны быть как можно более идентичными и
при одинаковых физических условиях (температура окружающей среды и т. д. и с использованием одних и тех же процедур
во всех отношениях как в случаях калибровки, так и измерения) .
В некоторых приборах точность выражается в процентах от полного отклонения шкалы, т. е.
процентов от максимального показания прибора.Таким образом, при более низких значениях диапазона точность может быть очень низкой. Диапазон таких приборов следует выбирать правильно, чтобы измеренное значение
составляло примерно 70-90% от полного диапазона.
Точность измерений важна на всех этапах разработки продукта, от исследований до разработки и проектирования
, производства, тестирования и оценки, обеспечения качества, стандартизации, оперативного контроля
, оценки эксплуатационных характеристик, оценки надежности и т. д.
Последнее слово в связи с точностью заключается в том, что точность, к которой мы стремимся, то есть, скажем, к 90 594, усилия, которые мы предпринимаем, чтобы избежать ошибок в производстве и при измерении этих ошибок во время 90 594 проверки, должны зависеть от самой работы и от характера того, что требуется. , я.е. мы должны
убедиться в том, что хотим ли мы такой большой точности и что затраты на ее достижение будут
компенсированы целью, для которой это желательно.
1.4.13.

Точность и стоимость

. Основная цель метрологии должна состоять в том, чтобы обеспечить требуемую точность
при наиболее экономичных затратах. Точность измерительной системы включает элементы
, такие как:
(a) Калибровочные эталоны,
(b) Измеряемая деталь,
(c) Измерительные инструменты
(d) Лицо или инспектор, выполняющий измерения и
(c) Влияние окружающей среды.
Приведенное выше расположение и анализ пяти основных элементов метрологии можно объединить
в аббревиатуру SWIPE для удобства справки:
S = Стандарт, W = Деталь, / = Инструмент, P = Человек и E = Окружающая среда.
Более высокая точность может быть достигнута только в том случае, если будут проанализированы все источники ошибок из-за вышеупомянутых пяти
элементов в измерительной системе и предприняты шаги для их устранения. Здесь сделана попытка обобщить различные факторы, влияющие на эти пять элементов.
1. Standard.lt может зависеть от воздействия окружающей среды (тепловое расширение), стабильности во времени, упругих свойств, геометрической совместимости и места использования.
2. Сама заготовка может подвергаться влиянию окружающей среды, чистоты, состояния поверхности,
упругих свойств, геометрической точности, расположения опор, обеспечения определяющей точки привязки и т. д.
3. На инструмент может влиять гистерезис, люфт, трение, ошибка дрейфа нуля, деформация
при обращении или использовании тяжелых заготовок, недостаточное усиление, ошибки в устройстве усиления, ошибки калибровки
, стандартные ошибки, правильность геометрического соотношения заготовки и стандарта
, правильное функционирование контроля контактного давления, эффективная работа механических частей (ползунов, направляющих или движущихся элементов
), адекватность воспроизводимости и т. д.
4. Личных ошибок может быть много и в основном из-за неправильного обучения использованию и обращению,
мастерства, чувства точности и оценки точности, правильного выбора инструмента, отношения к
и осознания личных достижений в точности и т. д.
5. Окружающая среда оказывает большое влияние. На это может повлиять температура; тепловые
эффекты расширения из-за теплового излучения света, нагрева компонентов солнечным светом и людьми,
выравнивание температуры работы, прибора и эталона; окружение; вибрации; осветительные приборы;
градиенты давления (влияют на оптические измерительные системы) и т.д.
Проектирование измерительных систем включает в себя надлежащий анализ отношения стоимости к точности, и общие
характеристики стоимости и точности выглядят так, как показано
на рис. 1.4.
Из графика видно, что стоимость растет экспоненциально
с точностью. Если измеренная величина относится к допуску (т. е. к допустимому отклонению измеренной величины
), целевая точность должна составлять 10 %
или немного меньше допуска. В некоторых случаях из-за технологических ограничений
точность может составлять 20% от допуска
; потому что требование слишком высокой точности может привести к тому, что
сделает измерение ненадежным.На практике желаемое отношение точности к допуску определяется с учетом таких факторов, как стоимость измерения по сравнению с качеством и критерий надежности продукта
.
1.4.14.

Увеличение.

Человеческие ограничения или неспособность читать показания приборов
ограничивают чувствительность приборов. Увеличение (или усиление) сигнала измерительного прибора
может сделать его более читаемым.Увеличение возможно на механическом, пневматическом, оптическом, электрическом принципах или их комбинации.
Механическое увеличение — самый простой и экономичный метод.
Различные методы механического увеличения основаны на принципах рычага, клина, зубчатой ​​передачи
и т. д.
В случае увеличения методом клина увеличение равно тангенсу 8, где 6 – угол клина
.
Метод механического увеличения обычно объединяется с другими методами увеличения
, чтобы объединить их достоинства.
Оптическое увеличение основано на принципе отражения при наклоне зеркала или на технике проецирования
. В случае отражения зеркалом угловое увеличение равно 2, так как
отраженный луч наклонен на удвоенный угол наклона зеркала. При двухзеркальной системе достигается четырехкратное увеличение в
раз.
В случае оптического рычажного увеличения различные характеристики испытуемого образца устанавливаются на экране проектора с использованием контрольных линий в качестве точки отсчета.В таких системах возможны очень большие увеличения.
Метод пневматического увеличения идеально подходит для внутренних измерений. Он предлагает лучшую надежность и стабильность
. Возможны очень большие увеличения (до 30 000:1). Методы электрического увеличения
имеют преимущества лучшего контроля над величиной увеличения
, быстрого отклика, большого диапазона линейности и т. д. Электрическое увеличение основано на измерении
изменений индуктивности или емкости, которые измеряются с помощью моста Уитстона.
Электронный метод увеличения более надежен и точен. Электронные методы идеально подходят для обработки сигналов, т.е. усиление, фильтрация, проверка сигнала, определение верхних и нижних пределов
, автокалибровка, телеметрия дистанционного управления и т. д.
1.4.15.

Повторяемость.

Повторяемость является самым важным фактором в любой измерительной системе
, поскольку это характеристика измерительной системы, благодаря которой повторные испытания идентичных входных данных
измеренного значения производят один и тот же указанный выходной сигнал системы.
Он определяется как способность измерительной системы воспроизводить выходные показания, когда к ней последовательно применяется одно и то же значение измеряемой величины, в одних и тех же условиях и в одном и том же направлении. Это может быть выражено либо как максимальная разница между выходными показаниями, либо как
«в пределах … процентов от полной шкалы выходного сигнала».
Повторяемость является единственной характеристической ошибкой, которая не может быть откалибрована вне измерительной системы
. Таким образом, воспроизводимость становится ограничивающим фактором в процессе калибровки, тем самым ограничивая общую точность измерений.По сути, повторяемость — это минимальная неопределенность при сравнении
между измеряемой величиной и эталоном.
1.4.16.

Неопределенность.

Это диапазон измеренного значения, в котором, вероятно, находится истинное значение
измеренной величины при установленном уровне достоверности. Его можно рассчитать, когда известно 90 594 стандартное отклонение торговли или населения, или его можно оценить по стандартному отклонению, рассчитанному на основе конечного числа наблюдений, имеющих нормальное распределение.
1.4.17.

Уровни достоверности.

Это мера степени надежности, с которой могут быть выражены результаты
измерения. Таким образом, если u представляет собой неопределенность измеренной величины x на уровне достоверности 98 %
, то вероятность того, что истинное значение находится между x + u и x – u, составляет 98 %. Таким образом, если
измеряет эту величину большое количество раз, то 98% значений будут лежать между x + u
и x – u.
1.4.18.

Калибровка.

Калибровка любой измерительной системы очень важна для получения
значимых результатов. В случае, если система датчиков и измерительная система различны, необходимо откалибровать систему как единое целое, чтобы учесть ошибку
, производящую свойства каждого компонента. Калибровка обычно выполняется путем настройки
таким образом, чтобы считывающее устройство выдавало нулевой выходной сигнал для нулевого входного значения измеряемой величины, и аналогичным образом оно должно отображать выходной сигнал
, эквивалентный известному входному измеряемому значению, близкому к входному значению полной шкалы.
Важно, чтобы
калибровка любой измерительной системы выполнялась в условиях окружающей среды, которые максимально приближены к тем условиям, в которых должны проводиться
фактические измерения.
Также важно, чтобы эталонный измеренный вход был известен с гораздо большей степенью точности
— обычно эталон калибровки для системы должен быть по крайней мере на один порядок величины
точнее, чем требуемая точность измерительной системы, т.е.е. Коэффициент точности
10:1.
1.4.19.

Калибровка по сравнению с сертификацией

. Калибровка — это процесс проверки размеров.
и допуски калибра, или точность измерительного прибора путем сравнения его с аналогичным прибором/манометром
, который был сертифицирован как эталон известной точности. Калибровка выполняется с помощью
обнаружения и корректировки любых несоответствий в точности прибора, чтобы привести ее в допустимые пределы
.Калибровка выполняется в течение определенного периода времени в зависимости от использования прибора и материалов
его частей. Размеры и допуски прибора/манометра проверяются, чтобы
определить, отклонились ли они от ранее принятого сертифицированного состояния. Если вылет
в пределах нормы, вносятся исправления. Если износ доходит до такой степени, что требования
больше не могут быть выполнены, то инструмент/манометр может быть понижен и использован для грубой проверки, или он может быть переработан и повторно сертифицирован, или утилизирован.Если манометр используется часто, ему потребуется больше обслуживания и более частая калибровка.
Сертификация проводится перед использованием инструмента/манометра, а затем для повторной проверки того, был ли он
переработан, чтобы он снова соответствовал требованиям. Сертификация проводится путем сравнения с эталонным стандартом
, калибровка которого прослеживается до принятого национального стандарта. Кроме того, такие эталоны
должны быть сертифицированы и откалиброваны как эталоны не более чем за шесть месяцев
до использования.
1.4.20.

Чувствительность и читаемость.

Термины «чувствительность» и «читаемость» часто
путают с точностью и прецизионностью. Чувствительность и удобочитаемость в первую очередь связаны с оборудованием
, тогда как точность и достоверность связаны с процессом измерения. Нет необходимости, чтобы самое чувствительное или самое читаемое оборудование
давало самые точные или самые точные результаты.
Чувствительность относится к способности измерительного устройства обнаруживать небольшие различия в измеряемой величине.Может случиться так, что прибор с высокой чувствительностью может привести к дрейфу из-за тепловых эффектов
или других эффектов, так что его показания могут быть менее воспроизводимыми или менее точными, чем показания прибора
с более низкой чувствительностью.
Читаемость относится к восприимчивости измерительного устройства к преобразованию его показаний
в значимое число. Микрометр можно сделать более читаемым, используя
нониуса. Очень мелкие линии могут сделать шкалу более читаемой при использовании микроскопа, но для невооруженного глаза читаемость плохая.
1.4.21.

Погрешность измерения.

Всякий раз, когда значение физической величины определяется в процессе измерения,
процессу измерения присущи некоторые ошибки, и это только наилучшее оценочное значение физической величины, полученное из данных экспериментальных
данных. Таким образом, количественное определение измеряемой величины с помощью любого процесса измерения имеет смысл
только в том случае, если значение величины, измеренной с помощью надлежащей единицы измерения, сопровождается
общей неопределенностью измерения.Он имеет две составляющие, возникающие из-за случайных ошибок и
систематических ошибок. Неопределенность в измерении может быть определена как та часть выражения
результата измерения, которая устанавливает диапазон значений, в пределах которого оценивается истинное значение или, если применимо
, условное истинное значение. В случаях, когда имеется адекватная
информация, основанная на статистическом распределении, оценка может быть связана с заданной
вероятностью. В других случаях может быть дана альтернативная форма числового выражения степени уверенности
, которая должна быть приложена к оценке.
1.4.22.

Случайная неопределенность и систематическая неопределенность.

Случайная неопределенность
часть неопределенности в присвоении значения измеряемой величины, которая возникает из-за случайных ошибок.
Значение случайной неопределенности получается путем умножения показателя случайных ошибок
, который обычно представляет собой стандартное отклонение, на определенный коэффициент t. Коэффициент t зависит от размера выборки
и уровня достоверности.
Систематическая неопределенность — это та часть неопределенности, которая обусловлена ​​систематическими ошибками и не может быть определена экспериментально, если только не будут изменены оборудование и условия окружающей среды. Он получается путем подходящей комбинации всех систематических ошибок 90 594, возникающих из-за различных компонентов измерительной системы.
Необходимо понимать разницу между систематической неопределенностью и коррекцией.
Сертификат калибровки прибора дает соответствие между его показаниями
и величиной, которую он, скорее всего, будет измерять.Разница между ними заключается в поправке, которую
следует применять неизменно. Тем не менее, будет элемент сомнения в значении поправки
, заявленной таким образом. Это сомнение количественно выражается как точность или общая неопределенность при присвоении
значения указанной поправки и будет являться одним из компонентов систематической неопределенности этого прибора. Например, в случае измерительной линейки расстояние между нулем и 1000 мм градуировкой
может быть указано как 1000.025 ± 0,005 мм. Тогда 0,025 мм — поправка, а 0,005·
мм — составляющая систематической погрешности измерительной линейки.
1.4.23.

Прослеживаемость.

Это концепция установления действительной калибровки измерительного прибора
или эталона путем пошагового сравнения с лучшими стандартами вплоть до принятого или установленного стандарта
. В общем, концепция прослеживаемости подразумевает возможную ссылку на
соответствующий национальный или международный стандарт.
1.4.24.

Фидуциальное значение.

Заданное значение величины, на которое делается ссылка, например,
, чтобы определить значение ошибки как долю от этого заданного значения.

Разница между точностью измерения и неопределенностью

Да, есть разница

В общем случае слова точность и неопределенность описывают, насколько мы уверены в чем-то, но при использовании в измерениях их различные значения четко определены, и важно — даже жизненно важно — использовать правильное слово.

Точность измерения — более старая фраза, и ее международно признанное определение — «… степень соответствия между результатом измерения и истинным значением измеряемой вещи ». Определение добавляет: ‘… точность является качественным понятием ‘, поэтому часто выражается как высокая или низкая, но не с помощью чисел.

Однако на практике он часто используется в количественном отношении, и определение становится «… разницей между измеренным значением и истинным значением ».Это приводит к таким фразам, как «… с точностью до ± X ». К сожалению, это неофициальное определение не работает, потому что оно по своей сути предполагает, что истинную ценность можно определить, познать и реализовать в совершенстве. Однако даже в лучших национальных измерительных лабораториях невозможно получить идеальные значения. Определить или произвести идеальные измерения просто невозможно, этого не позволяют ни природа, ни законы физики.

Неопределенность измерения признает, что никакие измерения не могут быть совершенными, и определяется как «… параметр, связанный с результатом измерения, который характеризует разброс значений, которые можно разумно отнести к измеряемому объекту ».Обычно он выражается в виде диапазона значений, в котором оценивается значение, в пределах заданной статистической достоверности. Он не пытается определить или полагаться на одно уникальное истинное значение.

Таким образом, обычное использование слова точность для количественного описания характеристик средств измерений несовместимо с его официальным значением. Но, даже игнорируя этот момент, его общеупотребительное определение значительно грубее, чем собственно метрологический термин неопределенность.

Действительно ли разница имеет значение?

Во многих ситуациях разница на самом деле не имеет никакого значения, и по-прежнему гораздо проще сказать « Этот прибор точен до …», а не « Этот прибор неточен до …». Обмен условностями мог бы быть проще, если бы термин был определенность , а не неопределенность ; но это не так! И точный прибор звучит более впечатляюще, чем неопределенный , вероятно, поэтому во многих публикациях по продаже оборудования используется слово точность .

Однако в последние годы были достигнуты большие успехи в разработке методов количественной оценки характеристик измерительных приборов, которые могут быть относительно сложными даже для простого прибора. Если вы пытаетесь провести серьезную оценку эффективности измерения и убедить других в достоверности результата, вам придется использовать философию неопределенности , и ее принятие рекомендуется с самого начала.

Вам также может понравиться

Чтобы получить более подробное объяснение этих и связанных с ними концепций, загрузите наше Руководство по неопределенности измерений для начинающих.

Классы точности средств измерений. Инструментарий. 5 класс точности

Высокоточные приборы применяются в различных сферах жизни и производства современного общества. Без специального оборудования не было бы космических полетов, разработки военной и гражданской техники и прочего. Ремонт такой техники осуществить достаточно сложно. Поэтому использовались разные приборы. Их качество определяется уровнем соответствия этого оборудования своему прямому назначению.Для удобства измерений используются и классы точности средств измерений.

Что такое единица измерения?

Каждая стадия технологического или природного процесса характеризуется определенными величинами: температурой, давлением, плотностью и т.д. Постоянно наблюдая за этими параметрами, можно контролировать и даже корректировать любые действия. Для удобства мы предусмотрели стандартные единицы измерения для каждого конкретного процесса, такие как метр, джоуль, кг и т.д. Они подразделяются на:

· Основные.Это постоянная и общепринятая единица измерения.

· Когерентный. Он связан с другими производными единицами. Числовой коэффициент равен единице.

· Производные. Эти единицы определяются из ключевых значений.

· кратные и дробные. Они создаются путем умножения или деления на 10 основных или условных единиц.

В каждой отрасли есть группа переменных, которые регулярно используются в процессах мониторинга и корректировки. Этот набор единиц называется системой.Контролируйте и проверяйте параметры процесса таким образом специальными приборами. Их параметры указаны с использованием Международной системы единиц.

Рекомендуем

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая.Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

Методы и средства измерения

Для сравнения или анализа полученного значения следует провести ряд опытов. Они проводятся несколькими распространенными способами:

· Напрямую. Это методы, в которых любое значение выводится из опыта.К ним относятся прямая оценка, нулевая компенсация и дифференциация. Прямые методы измерения отличаются простотой и скоростью. Например, стандартный инструмент измерения давления. Класс точности манометра значительно ниже других исследований.

· Непрямой. Такие методы основаны на вычислении определенных значений по известным или принятым параметрам.

· Всего. Это методы измерения, при которых искомое значение определяется не только путем решения ряда уравнений, но и с помощью специальных экспериментов.Такие исследования часто используются в лабораторной практике.

Помимо методов измерения величин существуют и специальные средства измерений. Это означает нахождение неизвестного параметра.

Что такое контрольно-измерительные приборы?

Наверное, каждый человек хотя бы раз в жизни проводил какие-либо эксперименты или лабораторные исследования. Раньше были манометры, вольтметры и другие интересные приспособления. Каждый пользовался своим устройством, но было одно – управление, на которое равнялись все.

Как всегда – для точности измерений все приборы должны четко соответствовать установленному стандарту. Это не исключает некоторых ошибок. Поэтому на национальном и международном уровне были введены классы точности средств измерений. Именно это определяет допустимую погрешность в расчетах и ​​измерениях.

Существуют также некоторые основные операции управления этими устройствами:

· Проверка. Этот метод все еще находится в стадии разработки. Каждое устройство тщательно проверяется на соответствие стандартам качества.

· Чек. При этом сравнивали чтение образцовых устройств с испытуемыми. В лаборатории, например, все устройства проверяются каждые два года.

· Выпускной. Это операция, при которой все деления шкалы тестируемого устройства дают соответствующие значения. Как правило, это более точные и чувствительные приборы.

Классификация приборов

Сейчас существует огромное количество приборов, с помощью которых можно проверять данные и показатели. Поэтому все КИП можно классифицировать по нескольким основным признакам:

1.По характеру измеряемой величины. Или по договоренности. Например, для измерения давления, температуры, уровня, состава и состояния вещества и т. д. у каждого свои стандарты качества и точности, такие как класс точности счетчиков, термометров и т. д.

2. Способ получения внешней информации . Вот более сложная классификация:

– зарегистрированные – такие устройства для самостоятельной записи всех входных и выходных данных для дальнейшего анализа.

– показывающие – эти инструменты дают возможность следить за изменениями любого процесса;

– регулятор – эти устройства автоматически настраиваются на значение измеряемой величины;

– суммирование – есть любой период времени и блок отображает итоговое значение за весь период;

– сигнализация – такие устройства снабжены специальной системой звукового или визуального оповещения или датчиками

– компара – это оборудование предназначено для сопоставления определенных величин с соответствующими действиями.

3. Местоположение. Различают локальные и удаленные устройства взаимодействия. Последние имеют возможность передачи данных на любое расстояние.

Характеристики контрольно-измерительных приборов

В каждой работе следует помнить, что тесту подлежат не только работающие приборы, но и стандартные образцы. Их качество зависит от нескольких факторов, таких как:

· Класс точности или диапазон неопределенности. Все устройства подвержены ошибкам, даже стандарты. С той лишь разницей, что ошибок в работе как можно больше.Очень часто используется класс точности А.

· Чувствительность. Это отношение углового или линейного перемещения указателя стрелки к изменению интересующего значения.

· Вариация. Это приемлемая разница между повторными и действительными показаниями одного и того же устройства в одинаковых условиях.

· Надежность. Этот параметр отражает сохранение всех желаемых характеристик в течение определенного периода времени.

· Инерция. Так характеризуется запаздыванием во времени показаний и измеренных значений.

Также хороший КИП должен обладать такими качествами, как долговечность, надежность и ремонтопригодность.

Что за ошибка?

Специалисты знают, что в любой работе бывают небольшие ошибки. При различных измерениях они называют их ошибками. Все они вызваны дефектностью и несовершенством средств и методов исследования. Поэтому любое оборудование соответствует вашему классу точности 1 или классу точности 2.

При этом бывают следующие виды погрешностей:

· Абсолютные.Это разница между производительностью используемого устройства и производительностью эталонного устройства в одинаковых условиях.

· относительный. Такую ошибку можно рассматривать как косвенную, так как была обнаружена зависимость абсолютной ошибки от фактического значения заданной величины.

· относительный дан. Это определенное отношение между абсолютным значением разницы между верхним и нижним пределами шкалы, используемой прибором.

Также существует классификация по характеру дефекта:

· Случайный.Такие ошибки возникают без какой-либо регулярности или последовательности. Часто на показатели оказывают влияние различные внешние факторы.

· Систематический. Такие ошибки возникают по определенному закону или правилу. В большей степени их внешний вид зависит от состояния тюков.

· Ошибки. Такие ошибки довольно резко искажают ранее полученные данные. Эти ошибки могут быть легко устранены путем сравнения соответствующих измерений.

Что такое 5 класс точности?

Для систематизации данных, полученных специализированными приборами, а также для определения качества современной науки принята специальная система измерений.Он определяет соответствующие настройки уровня.

Классы точности средств измерений – это своего рода обобщенное описание. Он обеспечивает определение пределов различных ошибок и свойств, влияющих на точность прибора. При этом каждый из измерительных приборов имеет свои настройки и классы.

По точности и качеству измерений большинство современных контрольно-измерительных приборов имеют такое разделение: 0,1; 0,15; 0,2;0,25; 0,4; 0,5; 0,6; 1,0; 1,5; 2,0; 2,5; 4,0.Таким образом, ошибка диапазона зависит от масштаба прибора. Например, для оборудования со значениями 0 – 1000 °С допускается погрешность измерения ± 15 °С.

Если говорить о промышленном и сельскохозяйственном оборудовании, то их точность подразделяется на следующие классы:

· 1-500 мм. Здесь используются 7 классов точности: 1, 2, 2А, 3, 3А, 4 и 5.

· Свыше 500 мм. Используются классы 7, 8 и 9.

Самое высокое качество у устройства с единством. А 5 класс точности применяется в основном при изготовлении деталей для различной сельскохозяйственной техники, вагоно- и локомотивостроения.Также стоит отметить, что у него две посадки: H и S.

Если говорить о компьютерной технике, например, печатных платах, то 5 класс соответствует повышенной точности и плотности конструкции. Ширина проводника менее 0,15, а расстояние между проводниками и краями просверленных отверстий не превышает 0,025.

Международные стандарты точности в России

Любой современный ученый ищет свою систему определения качества используемой аппаратуры и полученных данных.Для обобщения и систематизации точности измерений были приняты межгосударственные стандарты.

Определяют основные положения делящих устройств на классы, комплекс требований к такому оборудованию и методы нормирования метрологических характеристик. Классы точности средств измерений регламентируются специальным ГОСТ 8.401-80 ГСИ. Эта система была введена на основании международных рекомендаций МОЗМ № 34 от 1 июля 1981 г. В ней приведены общие положения, определение погрешностей и обозначение самих классов точности на конкретных примерах.

Основные положения по определению классов точности

Для определения качества всех средств измерений и получения данных существует несколько основных правил:

· классы точности следует выбирать в соответствии с типами используемого оборудования;

· для разных диапазонов значений можно использовать несколько стандартов;

· только ТЭО определяет количество классов точности для конкретного оборудования;

· измерения проводятся независимо от схемы лечения.Эти стандарты применяются к цифровым устройствам со встроенным вычислительным устройством;

· классы точности измерений, выделенные на основании имеющихся результатов государственных испытаний.

Приборы электродинамические

К таким устройствам относятся амперметры, вольтметры, ваттметры или другие устройства, преобразующие ток различной величины. Их правильная и стабильная работа – это специальное просеивающее оборудование. Это делается, например, для повышения класса точности счетчика.

Принцип работы этих приборов заключается в том, что внешнее магнитное поле одновременно увеличивает поле одного измерительного прибора и уменьшает поле другого.Общая стоимость без изменений.

К преимуществам такого оборудования относятся надежность, безотказность и простота. Он работает так же, как в постоянном и переменном токе.

И самые существенные недостатки – низкая точность и большое энергопотребление.

Электростатические приборы

Эти устройства работают по принципу взаимодействия между заряженными электродами, разделенными диэлектриком. Конструктивно они выглядят почти как плоский конденсатор.Таким образом, при перемещении подвижной части изменяется и емкость системы.

Самые известные из них – это устройства с линейно-накладным механизмом. У них немного другой принцип действия. У аппаратов с поверхностным механизмом емкость меняется за счет колебаний активной области электродов. В другом случае важно расстояние между ними.

К достоинствам таких приборов можно отнести малую потребляемую мощность, класс точности ГОСТ, достаточно широкий частотный диапазон и т.д.

Недостатками являются низкая чувствительность прибора, необходимость экранирования и пробоя между электродами.

Магнето КИП

Это один из самых распространенных измерительных приборов. Принцип действия этих устройств основан на взаимодействии магнитного потока магнита и тока катушки. Обычно используется оборудование с внешним магнитом и подвижной рамой. Конструктивно они состоят из трех элементов. Это цилиндрический сердечник, внешний магнит и магнитопровод.

К преимуществам измерительных приборов относятся высокая чувствительность и точность, низкое энергопотребление и удобство.

К недостаткам устройств можно отнести сложность изготовления, невозможность сохранения своих свойств во времени и при воздействии температур. Так, например, существенно снижается класс точности манометра.

Прочие виды контрольно-измерительных приборов

Помимо вышеперечисленных приборов, существуют также некоторые основные измерительные приборы, наиболее часто используемые в быту и на производстве.

Это оборудование включает:

· Термоэлектрические устройства. Они измеряют ток, напряжение и мощность.

· Магнитоэлектрические устройства. Они подходят для измерения напряжения и количества электричества.

· Комбинированные устройства. Здесь для измерения нескольких величин используется только один механизм. Классы точности применяемых средств измерений одинаковы для всех. Они часто работают с мощностью переменного и постоянного тока, индуктивностью и сопротивлением.

Класс точности для трансформаторов тока » T.I. Chen Associates

 Показатели точности преобразования первичного тока трансформатора переменного тока во вторичный сигнал (где вторичным является либо ток, либо напряжение) указывается как класс точности. Класс точности трансформаторов тока измеряется в соответствии со стандартом IEC61869. Стандарт IEC61869-2 определяет точность преобразования для трансформаторов тока при различных процентных уровнях номинальных первичных токов. Номинальный первичный ток — это первичный переменный ток, который приводит к вторичному выходному сигналу, равному полной шкале конструкции трансформатора тока (например, номинальный первичный ток модели CTSB0816-500A/5A составляет 500 А, а вторичный выходной сигнал при номинальном первичном токе 5 А). .

IEC61869 Класс точности трансформатора тока 0,2:

  • Погрешность соотношения ±0,75 % при 5 % номинального первичного тока,
  • Ошибка соотношения ±0,35 % при 20 % номинального первичного тока,
  • Ошибка соотношения ±0,20 % при 100 % номинального первичного тока
  • Ошибка соотношения ±0,20 % при 120 % номинального первичного тока
Класс точности трансформатора тока IEC61869 0,5:
  • Ошибка соотношения ±1,50 % при 5 % номинального первичного тока,
  • ±0.Погрешность соотношения 75 % при 20 % номинального первичного тока,
  • Ошибка соотношения ±0,50 % при 100 % номинального первичного тока
  • Ошибка соотношения ±0,50 % при 120 % номинального первичного тока
Трансформаторы тока, предлагаемые Т.И. Chen Associates предназначены для точного измерения переменного тока до 120% от номинального первичного тока. Требования к классу точности применительно к конкретной модели трансформатора тока могут ограничивать диапазоны номинального первичного тока, которые могут соответствовать этим требованиям к точности. Пример: CTSB0816 Трансформатор тока с разъемным сердечником, класс точности 0,5: CTSB0816 — это трансформатор тока с разъемным сердечником и размером отверстия 80 мм (3,15″) x 160 мм (6,30″). Типичное применение — большие первичные проводники и шинные шины. Загрузить брошюру CTSB (pdf, 349 КБ) Точный диапазон измерения составляет 5–120 % от номинального первичного тока для номинальных первичных токов от 500 до 2 000 А (например, модели от CTSB0816-500A/5A до CTSB0816-2000A/5A).
  • CTBS0816-500A/ 5A: класс 0.5 диапазон измерения будет от 25А до 600А.
  • CTSB0816-2000A/ 5A: диапазон измерения класса 0,5 от 100 до 2400 А
Точный диапазон измерения составляет 1–120 % от номинального первичного тока , для номинальных первичных токов от 2000 до 5000 А;
  • CTSB0816-2000A/ 5A: диапазон измерения класса 0,5 составляет от 20 до 2400 А.
  • CTSB0816-5000A/ 5A: диапазон измерения класса 0,5 от 50 до 6000 А
Эти примеры показывают, что для достижения наилучшей точности в ожидаемом рабочем диапазоне первичного тока необходимо тщательно учитывать номинальный первичный ток трансформатора тока.Таким образом, если приложение обычно измеряет менее 500 А, подходящим выбором будет CTSB0816-500A/5A, где 500 А — это номинальный первичный ток для трансформатора тока.

Допуски и точность измерений | Основы измерения | Библиотека измерений

Допуск относится к общей допустимой ошибке в элементе. Обычно это представляется как значение +/- от номинальной спецификации. Изделия могут деформироваться из-за перепадов температуры и влажности, которые приводят к расширению и сжатию материала, или из-за неправильной обратной связи от устройства управления технологическим процессом.Таким образом, необходимо учитывать ошибки в отношении расчетных значений в процессах производства и контроля. Если эти ошибки недопустимы, большинство продуктов будут считаться неприемлемыми. Таким образом, допуск предназначен для использования при установке допустимого диапазона погрешности (диапазона, в пределах которого качество все еще может поддерживаться) на основе проектного значения с предположением, что изменение будет иметь место на любом заданном шаге.

Точность представляет собой степень правильности измерения.Точность может использоваться в таких выражениях, как «Эта измерительная система обеспечивает высокую степень точности, поэтому можно предположить, что ожидаемые результаты измерений могут быть получены» или «Точность измерительной системы снизилась; может потребоваться калибровка». Применительно к процессу измерения точность называется точностью измерения. Точность измерительного оборудования может быть использована в качестве индикатора для определения того, насколько точными будут результаты. Системы измерения с более высокой точностью измерений способны выполнять измерения более точно.

При изготовлении цилиндра длиной 50 мм и допуском ±0,1 мм (допустимый диапазон: от 49,9 мм до 50,1 мм) контроль с помощью измерительной системы предполагается следующим образом.

  • Система измерения A: Точность ±0,001 мм
  • Система измерения B: Точность ±0,01 мм
  • Система измерения C: Точность ±0,03 мм

В соответствии с вышеизложенным допустимый диапазон для каждой системы измерения будет следующим.

  • Система измерения A: от 49,901 мм до 50,099 мм
  • Система измерения B: от 49,910 мм до 50,090 мм
  • Система измерения C: от 49,930 мм до 50,070 мм
Эталонный продукт: 50 мм, допуск: ±0,1 мм

Как показано выше, измерительные системы с более высокой точностью способны получать более точные результаты.

Добавить комментарий

Ваш адрес email не будет опубликован.
