17. Классы точности средств измерений ( нормирование погрешностей средств измерений, классы точности измерительных приборов).

1) Нормирование погрешностей си.

∆ = ± а для аддитивной погрешности

 Для мультипликативной погрешности они устанавливаются в виде линейной зависимости ∆ = ± (а + bх), где х – показание измерительного прибора, а и b – положительные числа, не зависящие от х.

Предел допускаемой относительной погрешности (в относительных единицах) для мультипликативной погрешности устанавливают по формуле  δ = ∆ / х = ± c.  Для аддитивной погрешности формула имеет вид:  δ = ∆ / х = ± [ c + d ( xk / x – 1)] где xk — конечное значение диапазона измерений прибора; c и d – относительные величины.

Первое слагаемое в этой формуле имеет смысл относительной погрешности при х = хk , второе — характеризует рост относительной погрешности при уменьшении показаний прибора. Пределы допускаемой приведенной погрешности (в процентах) следует устанавливать по формуле  γ = 100∆ / xN = ± р

2)Классы точности измерительных приборов.

Обозначение классов точности

Пределы допускаемой основной погрешности	Обозначения		Форма выражения погрешности
	в документации	на приборе
γ = ± 1,5	Класс точности 1,5	1,5	Приведенная погрешность
δ = ± 0,5	Класс точности 0,5	0,5	Относительная погрешность, постоянная
δ = ± [ 0,02 + 0,01( xk/x –1)]	Класс точности 0,02/0,01	0,02/0,01	Относительная погрешность, возрастает с уменьшением х

18. Виброакустические измерения. Общие положения.

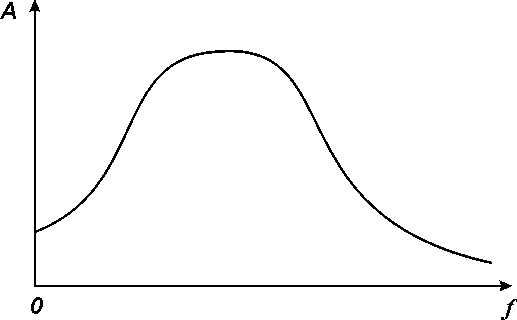

Спектр случайного колебания

Уровень звукового давления.

где р – среднеквадратическое значение звукового давления;

р₀ – среднеквадратическое значение опорного звукового давления.

Характеристикой интенсивности звука является громкость.Громкость измеряется в сонах. 1 сон – громкость тона 1 кГц при уровне 40 дБ. Звук, имеющий 2, 3,..сона,

Типичным слушателем воспринимается как вдвое, втрое,.. громкий звук, чем в 1сон

Вторая характеристика учитывает уровень звукового давления и частоту звука.

Уровень громкости – это уровень тона частотой 1 кГц, субъективно равного по громкости оцениваемому сигналу. Единица измерения – фон.

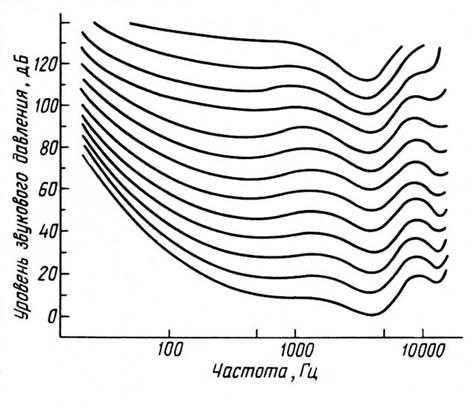

Кривые равной громкости

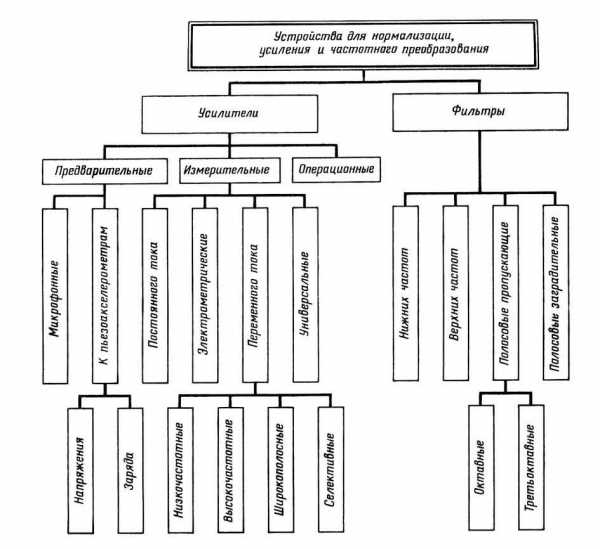

19. Аппаратура для измерения вибрации и шумов. Средства измерения вибрации и шумов.

В системах измерения шума и вибраций принято использовать так называемые октавные и третьоктавные фильтры

Полоса пропускания В таких фильтров определяется

из условия:

гдеf1 и f2 – нижняя и верхняя границы полосы пропускания,

а = 1 для октавных фильтров и а = 1/3 для третьоктавных

Центральная частота для полосовых фильтров определяется

соотношением:

Центральные частоты f0 октавных фильтров, Гц	16; 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16000
Центральные частоты f0 третьоктавных фильтров, Гц	16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 16000; 20000

studfiles.net

2. Классы точности средств измерений

Класс точности – это обобщенная характеристика средства измере­ний, выражаемая пределами его допускаемых основной и дополнитель­ных погрешностей, а также другими характеристиками, влияющими на точность. Класс точности средств измерений обозначают числом. В общем случае класс точности дает возможность судить о том, в каких пределах находится погрешность средств измерений этого класса, но не является непосредственным показателем точности измерений, выпол­няемых с помощью этих средств. Это обстоятельство является важным при выборе средств измерений в зависимости от заданной точности из­мерений.

С целью ограничения номенклатуры средств измерения по точно­сти для средств измерения конкретного вида устанавливают ограничен­ное число классов точности, определяемое технико-экономическими обоснованиями.

Итак, классом точности средств измерений называется обобщенная характеристика средств измерений, определяемая пределами допускае­мых основных и дополнительных погрешностей, значения которых ус­танавливаются в стандартах на отдельные виды средств измерений. При этом учитываются другие свойства средств

измерений, влияющие на точность.

В числовом виде класс точности определяется максимальной абсо­лютной погрешностью прибора, отнесенной к пределу измерения, вы­раженной в процентах

К_n=,

где nmax – максимальная абсолютная погрешность прибора;

N – предел измерения прибора.

Классы точности присваиваются типам средств измерений с уче­том результатов государственных приемочных испытаний.

Средствам измерений с несколькими диапазонами измерений одной и той же физической величины или предназначенным для измерения разных физических величин могут быть присвоены различные классы точности для каждого диапазона или каждой измеряемой величины. Так, амперметр с диапазонами 0 – 25; 0 – 50; 0 – 100  может иметь разные классы точности для каждого из диапазонов; электрическому измери­тельному прибору, предназначенному для измерения напряжения и со­противления, могут быть присвоены два класса точности: один – как вольтметру, другой – как омметру.

Обозначения классов точности наносятся на циферблаты, щитки, корпуса приборов, приводятся в нормативно-технических документах. Указывается также ссылка на стандарт или технические условия, в ко­торых установлены классы точности для этих конкретных средств из­мерений.

Чтобы ограничить произвол в установлении погрешности средств измерений, определить единый критерий для оценки погрешности из­мерения, а также для облегчения выбора средств измерений с необхо­димой точностью измерений, устанавливают ряд классов, обозначаемых арабскими цифрами: (1; 1.5; 1.6; 2.0; 2.5; 3.0; 4.0; 5.0; 6 ) • 10ⁿ , где п = 0; 1; -1; -2; -3 и т. д.

Выбранное из такого ряда значение класса точности означает, что значение измеряемой величины не отличается оттого, что показывает указатель отсчетного устройства более чем на соответствующее число процентов от верхнего предела измерения.

Пример 1. Указатель отсчетного устройства вторичного прибора класса точности 0.5, служащего для измерения величины давления в трубопроводе, показывает 124 кПа. Шкала вторичного прибора приве­дена на рис. 2. Чему равно измеренное давление?

кПа

025 5075 100 125 150 175 200

0.5 ГОСТ 8711-90

Рис. 2. Шкала вторичного прибора класса точности 0.5, служащего для измерения давления

Решение. Для указанного прибора измеряемое давление не может отличаться оттого, что показывает указатель, более чем на 1 кПа, т. е. если 200 кПа – 100 %, то 0.5 % соответствует

Х== 1 кПа,

следовательно, измеренное значение давления Р будет

123 кПа ≤ Р ≤ 125 кПа.

Если при тех же условиях (шкала равномерная, линейная) нулевое значение находится внутри диапазона измерения, то значение измеряе­мой величины не отличается от того, что показывает указатель, больше чем на соответствующее классу точности число процентов от большего из модулей пределов измерений.

Пример 2. Указатель отсчетного устройства мановакууметра класса точности -1.5, шкала которого дана на рис.3, показывает 4 кПа. Чему равна измеряемая величина давления (разряжения)?

кПа

-5 -2.5 0 2.5 5 7.5 10 12.5 15

1.5 ГОСТ 8711-90

Рис. 3. Шкала мановакууметра класса точности 1.5

Решение. Для указанного прибора измеренное давление (разряжение) не может отличаться оттого, что показывает указатель, более чем на 0.225 кПа, т. к. 15 кПа соответствует 100 %, а 1,5 % – соот­ветственно

Х = = 0,225 кПа,

Поэтому измеряемое давление (разряжение) будет

3,775 кПа ≤ Р ≤ 4,225 кПа.

У средств измерений с установленным номинальным значением от­личие измеряемой величины от той, что показывает указатель, не может превышать соответствующего числа процентов от номинального значе­ния.

Пример 3. Цифровой измерительный прибор класса точности 2.0, предназначенный для измерения температуры с номинальным значени­ем 100 °С, показывает 97 °С. Чему равна измеряемая температура?

Решение. У такого прибора измеряемая температура не отличается от цифры на табло больше чем на 2 °С, т. к. 100 °С соответствует 100 %, а 2,0 % соответствует

Х == 2 С,

следовательно, измеряемая температура

95 °С ≤ t ≤ 99 °С.

Заключение в окружность, например , и т. д., означа­ет, что проценты, соответствующие классу точности, исчисляются не­посредственно от того значения, которое показывает указатель.

Пример 4. Указатель отсчетного устройства рН-метра класса точ­ности 0,5 с неравномерной шкалой, представленной на рис. 4, пока­зывает 8,5 рН. Чему равно измеренное значение величины рН?

02 4 6 7 8 9 10 11 12

ГОСТ 8778-90

Рис. 4. Шкала измерительного прибора, предназначенного для измерения величины рН

Решение. При таком обозначении класса точности измеряемая ве­личина не может отличаться от того, что показывает указатель, больше чем на 0,04 ед. рН, так как 8,5 ед. рН соответ­ствует 100 %, а 0,5 % соответству­ет

,

следовательно, измеренное значение величины рН:

Иногда обозначение классов точности пишется в виде дроби, на­пример 0,02/0,01, 0,03/0,01 и т. д. Такое обозначение класса точности означает, что измеряемая величина не может от­личаться от значения X, показанного указателем, больше чем на

где С и d – соответственно числитель и знаменатель в обозна­чениикласса точности;

– больший (по модулю) из пределов измерений;

– значение измеряемой величины, показываемое указателем.

Пример 5. Указатель отсчетного устройства ампервольт­метра клас­са точности 0.02/0.01 со шкалой (рис. 6) показывает -25 А. Чему рав­на измеряемая сила электрического тока?

-50 -25 0 25 50 А

-100 -50 0 50 100 В

0.02/0.01 ГОСТ 8711-927

Рис. 5. Шкала ампервольтметра с классом точности 0.02/0.01

Решение. Измеряемая сила электрического тока отличается от той, что показывает прибор, не больше чем на

,

что составляет 0,03 %.

Так как 25 А – 100 %, а 0,03 % составляет

.

Таким образом, измеренное значение тока будет

В заключение подчеркнем еще раз, что класс точности, явля­ясь обобщенной характеристикой средств измерения, позволяет определить пределы, в которых находится значение измеряемой величины.

studfiles.net

Класс – точность – измерительный прибор

Класс – точность – измерительный прибор

Cтраница 1

Класс точности измерительного прибора – обобщенная характеристика прибора, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами прибора, влияющими на точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений. Класс точности характеризует свойства приборов в отношении точности, но не является непосредственным показателем точности измерений, выполняемых с помощью этих приборов. Например, класс точности вольтметров характеризует пределы допускаемой основной погрешности и допускаемых изменений показаний, вызываемых внешним магнитным полем и отклонениями от нормальных значений температуры, частоты переменного тока и некоторых других влияющих величин.  [1]

Класс точности измерительного прибора – это число, которое соответствует наибольшей погрешности, допустимой нормами. Класс точности выражается в процентах от верхнего предела измерения прибора. Например, термометр класса 1 может иметь допустимую погрешность 1 % от верхнего предела шкалы.  [2]

Класс точности измерительного прибора определяется наибольшей допустимой погрешностью в процентах величины, соответствующей предельному значению шкалы прибора.  [3]

Класс точности измерительных приборов нормируется как обобщенная характеристика средств измерений, определяемая пределами допускаемых основной и дополнительных погрешностей, а также другими свойствами средств измерений, влияющих на их точность, значения которых устанавливаются стандартами на соответствующие виды измерительных приборов.  [4]

Классом точности измерительного прибора называется его характеристика, которая определяет степень точности измерения, пределы основной погрешности. Для приборов теплотехнического контроля холодильных установок класс точности численно равен максимальной величине приведенной основной погрешности, выраженной в процентах.  [5]

Что характеризует класс точности измерительных приборов.  [6]

Приведенная допустимая погрешность определяет класс точности измерительного прибора.  [7]

Значение какой величины определяет обозначение класса точности измерительного прибора.  [8]

Предельные значения основной и дополнительной погрешностей определяют класс точности измерительного прибора, который задается двумя способами: по величине абсолютной погрешности и по величине наибольшей допустимой основной приведенной погрешности в виде абсолютного числа, совпадающего с пределом допустимой погрешности для конечного значения рабочей части шкалы.  [9]

В физико-химических иследованиях первый путь равносилен увеличению класса точности измерительных приборов или переходу к более прецизионным методам измерений. Второй путь представляется более доступным, но он пригоден лишь применительно к измерению экстенсивных величин. Кроме того, для успешного использования этого приема нужно быть уверенным в том, что абсолютная погрешность измерений не коррелирует с массой исследуемого образца и, следовательно, с измеряемым экстенсивным свойством. Так, если абсолютная погрешность измерения энтальпии сгорания для калориметра данной конструкции есть величина приблизительно постоянная для заданного интервала значений 100 – 5000 Дж, с целью снижения относительной погрешности определения следует сжигать навески, обеспечивающие большое тепловыделение.  [10]

Максимальная погрешность этих измерений известна и определяется классом точности примененных измерительных приборов.  [11]

При различных экспериментальных работах очень важно правильно выбрать класс точности используемых измерительных приборов. Под точностью прибора понимают его свойство, характеризующее степень приближения показаний данного прибора к действительным значениям измеряемой величины. Обычно точность прибора задается классом точности прибора или указывается в его паспорте. Очевидно, что чем точнее прибор, тем меньше его погрешность и выше стоимость.  [12]

Допустимое отношение сигнал / помеха зависит также от класса точности измерительного прибора.  [13]

А ( / – ошибка измерения, которая определяется классом точности измерительного прибора; ДХ – допустимая погрешность измерения моделируемой величины.  [14]

Особо специфическими являются требования, предъявляемые некоторыми стандартами в отношении класса точности измерительных приборов, применяемых при испытаниях.  [15]
