Как измерить наружный диаметр зубчатого колеса.

Модуль. Стандартные модули зубчатых колес. Размеры зубчатой рейки

Данная статья носит характер образовательный и вспомогательный для людей занимающихся моделизмом и творчеством в различных кружках или дома самостоятельно. Статья не претендует на звание научного трактата и вся предоставленная в ней информация носит лишь ознакомительный характер для понимания и определения такой важной характеристики как “модуль шестерни”

Ведущие и ведомые шестерни в коробках передач и редукторах для различных радиоуправляемых моделей имеют определенное количество зубьев с конкретным модулем и шагом (pitch).

Модуль является самым главным параметром. Через него выражаются все остальные параметры. Он стандартизирован во всем мире и определяется из прочностного расчёта зубчатых передач.

Для тех моделистов, которым покажется сложными все точные выкладки и расчеты достаточно будет в своей практике постройки различных моделей руководствоваться простыми правилами, которые будут звучать примерно так.

Для любых шестеренчатых передач важно подбирать ведомые и ведущие шестерни с одинаковым модулем. При этом число зубьев в любой из подбираемых шестерен (ведомая или ведущая в шестеренчатой передаче) можно варьировать подбирая нужное соотношение мощности и оборотов, но характеристика “модуль шестерни” должна оставаться одинаковой для любых шестеренок входящих в непосредственное зацепление друг с другом. Проще говоря понятие модуль шестерни это международная стандартная характеристика обозначения формы зубца любой шестеренки (тут заложены и эвольвента и размеры по высоте и т.д.). Если модули шестерен совпадают, а количество зубьев и диаметры например различные, то можете быть уверены в том, что при правильной установке (зазоры, соосность и т.д.) эти две шестеренки будут работать правильно. Но если параметр модуля различный у шестерен участвующих в передаче, то как их не выставляй они все равно будут “выедать” одна другую и со временем шестеренчатая передача выйдет из строя.

Производители и бренды, выпускающие тюнинг и запчасти для автомоделей, часто (но не всегда) используют дюймовую маркировку ведущих и ведомых шестерен В ней указывается количество зубьев на 1 дюйм диаметра.
Например: шестерня с 32 pitch будет иметь 32 зуба на 1 дюйм диаметра, а шестерня с 64 pitch будет иметь 64 зуба на 1 дюйм диаметра. То есть, чем больше значение модуля, тем ближе зубья друг к другу

Различия между модулями для визуального сравнения вы можете оценить по следующей иллюстрации:

На фото представлены ведущие шестерни с одинаковым количеством зубьев 21, но разными модулями.

Самым ходовым модулем для радиоуправляемых автомоделей является модуль 48 Pitch.

В редукторах , и обычно используют шестерни с метрической маркировкой
При метрической маркировке, чем больше модуль, тем крупнее зуб.

Различия между метрическими модулями для визуального сравнения вы можете оценить по следующей иллюстрации:

Поэтому покупая и заказывая запчасти в магазинах или через интернет, всегда обращайте внимание не только на количество зубьев, но и на указанные в характеристиках товара значения модуля шестерни (pitch) или (module). Эта величина модуля должна обязательно быть одинаковой у всех шестерен в зацеплении, а также обратите внимание на величину диаметра посадки шестерни на вал. При этом материалы, из которых изготовлены шестерни, могут быть абсолютно различными от пластика до высокопрочной стали.
На фото показан пример редуктора автомодели в сборе. Модуль ведущей шестерни (Pinion Gear) и ведомой шестерни (Spur Gear) – 48 Pitch.

На фото показан пример редуктора в сборе для радиоуправляемой модели самолета паркового класса. Модуль ведущей шестерни (Pinion Gear) и ведомой шестерни (Spur Gear) – 0.4 Module.

При покупке в магазинах радиоуправляемых моделей или на сайтах различных продавцов в интернете еще можно разобраться и все несколько раз перепроверить.

На фото представлены ведущие (сверху) и ведомые (ниже) шестерни разных фирм производителей в упаковках.

Буквой T обозначено общее количество зубьев на шестерне (от англ. Tooth – Зуб). Буквой P обозначено значение шага зубьев Pitch. Непосредственно значение модуля обозначено словом Module. Причем Вам при покупке пары для имеющейся у вас шестерни необходимо помнить правило: Единый Pitch для пары шестерней или единый модуль это не важно. Важно если вы подбираете пару для шестеренчатой передачи зная значение Pitch, то и продавцу задаете вопрос употребляя значение (Pitch), а если у вам известен модуль (Module), то и заказывать у продавца парную шестерню необходимо используя значение именно модуль шестерни – Module.

А вот как быть в том случае когда шестеренка уже требует замены или планового апгрейда (Upgrade) для увеличения скажем мощности. Или имеется обломок (часть шестерни) присланный, например, другом моделистом из другого региона России с просьбой достать точно такую же или “примерно такую”. Для этих “сложных” случаев можно воспользоваться информацией приведенной ниже, чтобы точно определить нужный модуль шестерни перед покупкой ее в магазине или перед заказом через интернет из “забугорного” сайта. Для этой задачи необходимо вооружится необходимыми знаниями и точным измерительным инструментом (особенно если шестеренка маленькая).

Итак, начнем понемногу.

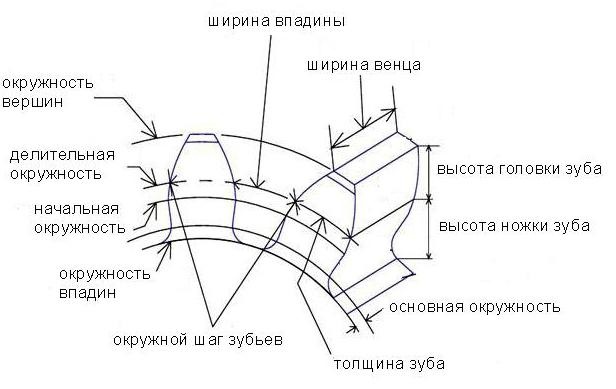

Модуль зацепления (модуль шестерни) – это отношение делительного диаметра шестерни к числу зубьев, выраженное в миллиметрах.

То есть модуль шестерни равен числу миллиметров диаметра приходящееся на один зуб.

m – модуль (обозначается в англоязычных магазинах на упаковочном пакетике как module)
d – делительный диаметр (диаметр, измеренный по половине высоты зуба)
z – число зубьев (в англоязычных магазинах обозначается буквой T фрезеровкой или литьем на самой шестеренке и, как правило, на упаковочном пакетике с товаром)
p – шаг зубьев (в англоязычных магазинах обозначается как pitch иногда как P на упаковочном пакетике с товаром)

Например, если делительный диаметр d=120 мм, а число зубьев равно 60, то модуль будет равен 2 мм.
Модуль так же является и показателем высоты самого зуба – она равна 2 x m.
Например, если модуль шестерни равен 2 мм, то высота зуба будет равна 4 мм.

Надеемся эта информация поможет многим моделистам в определении, того какая именно шестеренка им необходима.

Приветствую!

Вопрос о моделировании шестерней поднимался неоднократно, но решения либо подразумевали использование серьезных платных программ, либо были слишком упрощенными и им не хватало инженерной строгости.
В этой статье я постараюсь с одной стороны, дать сухую мэйкерскую инструкцию, как смоделировать шестерню по нескольким легко измеряемым параметрам, с другой, не обойду и теорию.

В качестве примера возьмем шестерню от дроссельной заслонки автомобиля:

Это классическая цилиндрическая прямозубая шестерня с эвольвентным зацеплением (точнее, это две таких шестерни).
Принцип эвольвентного зацепления: Для нас важно, что подавляющее большинство встречающихся в быту шестерней имеют именно эвольвентное зацепление.
Для изучения параметров шестерней воспользуемся программой с остроумным названием Gearotic . Мощнейшая узкоспециализированная программа для моделирования и анимирования всевозможных шестерней и передач.

Бесплатная версия не дает экспортировать сгенерированные шестерни, но нам и не надо. Непосредственно моделировать будем позже.
Итак, запускаем Gearotic

Слева в поле Gears нажимаем Circular, попадаем в редактор шестерней:

Рассмотрим предлагаемые параметры:

Первые два столбца Wheel и Pinion

Wheel – это будет наша шестерня, а Pinion – ответная часть, которая нас в данном случае не интересует.

Teeth – количество зубьев
Mods – модификаторы формы зуба. Самый простой способ понять, что они делают – поварьировать их. Не все параметры применяются автоматически. После изменения нужно нажимать кнопку ReGen. В нашем случае (как и в большинстве других) оставляем эти значения по умолчанию.

Галка Planetary – выворачивает шестерню зубьями внутрь (коронная шестерня).
Галка Rght Hnd (Right Hand) – меняет направление скоса у косозубых шестерней.

Блок Size Params

DP (Diametral Pitch) – число зубьев, деленное на диаметр делительной окружности (pitch diameter) Неинтересный для нас параметр, т.к. измерять диаметр делительной окружности неудобно.

Module (модуль) – важнейший для нас параметр. Вычисляется по формуле M=D/(n+2), где D – внешний диаметр шестерни (легко измеряемый штангенциркулем), n – число зубьев.

Pressure Angle (угол профиля) – острый угол между касательной к профилю в данной точке и радиусом – вектором, проведенным в данную точку из центра колеса.

Существуют типичные значения этого угла: 14.5 и 20 градусов. 14.5 используется гораздо реже и в основном на очень маленьких шестернях, которые на FDM-принтере всё равно отпечатаются с большой погрешностью, так что на практике можно смело ставить 20 градусов.

Rack Fillet – сглаживание основания зуба. Оставляем 0.

Блок Tooth Form

Оставляем Involute – эвольвентное зацепление. Epicylcoidal – циклоидное зацепление, используемое в точном приборостроении, например, в часовых механизмах.

Face Width – толщина шестерни.

Блок Type

Spur – наша прямозубая шестерня.

Helical – косозубая шестерня:

Knuckle – честно говоря, не знаю, как такая по-русски называется:

Herringbone – шевронная шестерня:

Bevel – коническая шестерня:

Вернемся к нашей шестерне.

Большое колесо имеет 47 зубьев, внешний диаметр 44.6 мм, диаметр отверстия 5 мм, толщину 6 мм.
Модуль будет равен 44.6\(47+2)=0.91 (округлим до второго знака).
Вносим эти данные:

Слева расположена таблица параметров. Смотрим Outside Diam (внешний диаметр) 44.59 мм. Т.е. вполне в пределах погрешности измерения штангенциркуля.

Таким образом мы получили профиль нашей шестерни, выполнив всего одно простое измерение и посчитав количество зубьев.
Укажем толщину (Face Width) и диаметр отверстия (Shaft Dia в верхней части экрана). Жмем Add Wheel to Proj для получения 3d-визуализации:

Увы, бесплатная версия не дает экспортировать результат, поэтому придется задействовать другие инструменты.

Устанавливаем FreeCAD
Кто не владеет Фрикадом – не волнуйтесь, глубоких знаний не потребуется. Скачиваем плагин FCGear .
Находим папку, куда установился Фрикад. В папке Mod создаем папку gear и помещаем в нее содержимое архива.
После запуска Фрикад в выпадающем списке должен появиться пункт gear:

Выбираем его, затем Файл – Создать
Нажимаем на иконку involute gear вверху экрана, затем выделяем появившуюся шестерню в дереве слева и переходим на вкладку “Данные” в самом низу:

В этой таблице параметров

teeth – количество зубьев
module – модуль
height – толщина (или высота)
alpha – угол профиля
backlash – значение угла для косозубых шестерней (мы оставляем 0)

Остальные параметры являются модификаторами и, как правило, не используются.
Вносим наши значения:

Добавим еще одну шестерню.
Укажем высоту 18 мм (общая высота нашей исходной шестерни), количество зубьев – 10, модуль 1.2083 (диаметр 14.5 мм)

Осталось сделать отверстие. Перейдем на вкладку Part и выберем Создать цилиндр. В Данных укажем радиус 2.5 мм и высоту 20 мм

Удерживая клавишу Ctrl выделим в дереве шестерни и нажмем Создать объединение нескольких фигур на панели инструментов.
Затем, опять же удерживая Ctrl, выделим сначала получившуюся единую шестерню, а затем цилиндр и нажмем Выполнить обрезку двух фигур

P.S. Хотел еще немного поговорить об экзотических случаях, но статья получилась большой, так что наверное, в другой раз.

Основной величиной, характеризующей размеры зубчатого колеса, является модуль, который обозначается буквой m. Модуль – это линейная величина, в π раз меньшая шага зубьев p (окружного p t , осевого р x , нормального р n и других шагов) эвольвентного зубчатого колеса m = р/π.

Соответственно различают модули: окружной m t , осевой m x , нормальный m n и др. Размерность модуля такая же, как и шага, т. е. мм.

Размеры зубчатой рейки определяются умножением коэффициентов ее элементов на модуль. В табл. 1.3 приведены коэффициенты для цилиндрических мелкомодульных колес согласно ГОСТ 9587-81 и колес модулем 1 мм и более согласно ГОСТ 13755-81.

1.3. Параметры исходного контура цилиндрических зубчатых колес

ру/библиот/”>

Параметр	Обозначение	Значение по ГОСТ
Параметр	Обозначение	9587-81	13755-81
Угол главного профиля	α	20°	20°
Коэффициент высоты головки	h a *	1,0 или 1,1	1
Коэффициент высоты ножки	h f *		1,25
Коэффициент граничной высоты	h i *		2
Коэффициент радиуса кривизны переходной кривой	ρ f *	0,38	0,38
Коэффициент глубины захода зубьев в паре исходных контуров	h ω *	2	2
Коэффициент радиального зазора в паре исходных контуров	С*	0,25	0,25

Коэффициент радиального зазора С* допускается увеличивать до 0,35 при обработке зубчатых колес долбяками и шеверами и до 0,40 при обработке под шлифование.

Для улучшения работоспособности тяжелонагруженных и высокоскоростных зубчатых передач внешнего зацепления рекомендуется применять модифицированный исходный контур.

Модификация – это преднамеренное отклонение поверхности зуба от главной поверхности, осуществлямое для компенсации действия факторов, отрицательно влияющих на работу зубчатой передачи. На рис. 1.3, в показана модификация головки зуба. Коэффициент высоты модификации h* должен быть не более 0,45, а коэффициент глубины Δ* – не более 0,2. На рис. 1.3, г показана продольная модификация, которая может быть или бочкообразной, или только у торцов зуба. При бочкообразной модификации номинальная линия зуба начинается в средней части и отклоняется от теоретической линии зуба в его тело с монотонным возрастанием по мере удаления от середины зуба к его торцам.

При модификации только у торцов зуба отклонение начинается в заданной точке линии зуба с монотонным возрастанием отклонения по мере удаления от этой точки к торцу зуба.

Делительная поверхность исходного контура рейки может совпадать (рис. 1.4, а) или не совпадать (рис. 1.4, б и в) с цилиндрической делительной поверхностью зубчатого колеса. Последний случай называется смещением исходного контура, которое принимается положительным, если делительная плоскость исходной зубчатой рейки не пересекает делительной поверхности зубчатого колеса (рис. 1.4, б), и отрицательным, если пересекает ее (рис. 1.4, в). Отношение смещения исходного контура к нормальному модулю цилиндрического зубчатого колеса называется коэффициентом смещения и обозначается х. Смещение определяется произведением x.m.

Рис. 1.4. Смещение исходного контура рейки

У отдельно взятого зубчатого колеса рассматривается делительная окружность, на которой шаг p и угол профиля α соответственно равны шагу и углу профиля зуборезного инструмента. В эвольвентном зацеплении при нарезании зубчатых колес по методу обката инструментом реечного типа, например червячной фрезой, делительная окружность колеса катится без скольжения по делительной прямой зубчатой рейки. При этом шаг рейки р и толщина ее зуба переносятся на делительную окружность колеса, длина которой определяется умножением шага р на число зубьев z, т. е. l = pz, а ее диаметр по формуле d = рz/π.

Заменяя в этой формуле р его выражением через модуль р=πm, получаем выражение диаметра делительной окружности зубчатого колеса через модуль и число зубьев d = πmz/π=mz или выражение модуля через диаметр делительной окружности и число зубьев колеса m = d /z.

Следовательно, модуль также представляет собой отрезок диаметра делительной окружности (мм), приходящийся на один зуб колеса.

В СССР значение модулей стандартизировано (ГОСТ 9563-60*). В табл. 1.4 приведены два ряда нормальных модулей для цилиндрических и конических зубчатых колес. Ряд 1 является предпочтительным.

1.4. Стандартные модули зубчатых колес

Цилиндрические зубчатые колеса — полное руководство

Наше руководство разработано, чтобы помочь вам понять, как работают цилиндрические зубчатые колеса, их преимущества, области применения и размеры.

Что такое прямозубая шестерня?

Цилиндрические зубчатые колеса представляют собой прямые цилиндрические прецизионные зубчатые колеса с прямыми зубьями и параллельными валами. Они передают движение между параллельными валами. Эти универсальные компоненты, обычно используемые в ряде приложений механической передачи мощности , имеют упрощенную, но эффективную конструкцию с прямыми зубьями. Они являются наиболее распространенным типом зубчатых колес.

Зубья цилиндрической шестерни параллельны центральной оси шестерни. По этой причине зацепление более ступенчатое и не такое бесшовное, как у косозубого колеса. Они также известны как прямозубые шестерни.

Просмотреть все цилиндрические зубчатые колеса

Цилиндрические зубчатые колеса и цилиндрические зубчатые колеса

Цилиндрические зубчатые колеса и косозубые зубчатые колеса — это оба типа зубчатых колес. Однако между этими двумя типами есть ключевые различия, и важно понимать, как они различаются.

Как видно на изображении справа, прямозубые цилиндрические шестерни имеют прямые зубья, установленные параллельно оси шестерни. Они могут производить высокий уровень шума и вибрации из-за того, как зацепляются зубья. Они обычно используются в ряде устройств, приборов и приложений и часто используются последовательно.

Наоборот, зубья косозубых шестерен установлены под углом к оси. Такой угол наклона спирали позволяет зубьям входить в зацепление более плавно, что приводит к эффекту размашистости, что обеспечивает более тихую и плавную работу. Этот сниженный уровень шума является причиной того, что косозубые шестерни используются в потребительских автомобилях вместо прямозубых.

Цилиндрические зубчатые колеса Применение

Цилиндрические зубчатые колеса могут использоваться в самых разных областях. Это адаптируемые и универсальные компоненты, широко используемые в различных отраслях промышленности.

Обычно они используются для увеличения или уменьшения крутящего момента определенного объекта. Цилиндрические зубчатые колеса также могут использоваться для передачи, увеличения крутящего момента, разрешения и точности в системах позиционирования.

Цилиндрические зубчатые колеса обычно используются в:

Бытовых приборах, таких как стиральные машины, сушилки и блендеры
Строительное оборудование
Обработка
Топливные насосы
Мельницы
Механические транспортные системы
Конвейеры
Двигатели и шестеренные насосы

Хотя они могут использоваться на большинстве скоростей, прямозубые шестерни обычно используются для более низких скоростей. Это связано с тем, что их метод зацепления зубов (по одному зубу за раз) является шумным и может вызвать сильную нагрузку на зубы.

Как работают прямозубые шестерни?

Зубья цилиндрической шестерни ориентированы по прямой линии, параллельной валам, которые находятся в одной плоскости. Зубья имеют эвольвентный профиль, что означает, что шестерни создают только радиальные усилия.

На этой диаграмме показано, как зубья на двух шестернях входят в зацепление при вращении. Они соприкасаются в одной точке, где сходятся эвольвенты. При вращении шестерни эта точка перемещается по поверхности зуба. Силовая линия касается основных окружностей, а это означает, что отношение угловых скоростей остается постоянным при сцеплении зубьев.

Что такое модуль цилиндрического зубчатого колеса?

Размер модуля — это единица измерения размеров зубьев шестерен согласно рекомендациям Международной организации по стандартизации (ISO). Таким образом, модуль — это просто единица измерения, указывающая, насколько велика или мала конкретная шестерня.

Рассчитывается путем деления шага шестерни или эталонного диаметра на количество зубьев. Это также означает, что модуль равен расстоянию от внешнего круга до основного круга.

Модуль – метрическая единица, эквивалентная диаметральному шагу. Также используются альтернативные единицы измерения, но это наиболее распространенная международная единица.

Общие опции включают:

Модуль: 0,5

Просмотреть сейчас

Модуль: 1

Просмотреть

Модуль: 1.5

Просмотреть

Каковы преимущества цилиндрических зубчатых колес?

Цилиндрические зубчатые колеса просты и понятны, но очень универсальны и подходят для использования в самых разных областях, отраслях и средах.

Основные преимущества цилиндрических зубчатых колес:

Они имеют высокий КПД передачи мощности (обычно от 95% до 99%)
Они компактны
Они экономичны и просты в установке
Предлагают постоянное передаточное число
В отличие от ременных передач, цилиндрические зубчатые передачи не проскальзывают
Они очень надежны
Их можно использовать при высоких нагрузках для передачи больших объемов энергии
Их легко изготовить и изготовить
Простой дизайн
Они подходят для использования в небольших и тесных помещениях
Имеют высокую прочность

Эти преимущества делают их очень полезными компонентами, а также способствуют их популярности и широкому использованию. Прямозубые шестерни знакомы по внешнему виду, но их простая конструкция делает их такими эффективными.

Из чего сделаны прямозубые шестерни?

Одним из основных факторов, влияющих на работу зубчатой передачи, является ее конструкция. Хотя сама конструкция шестерни относительно проста, для ее изготовления необходимо использовать высококачественные материалы для обеспечения максимальной эффективности.

Цилиндрические зубчатые колеса могут быть изготовлены из металлов, таких как сталь или латунь , или пластмасс и полимеров, таких как POM или ацеталя. Сталь обычно закаливается для предотвращения преждевременного износа.

Как металлические, так и пластмассовые шестерни обладают уникальными преимуществами. Например, пластиковые шестерни производят меньше шума, чем их металлические аналоги. Однако сталь и 9Обычно предпочтительны цилиндрические зубчатые колеса из нержавеющей стали 0007 , поскольку они, как правило, гораздо более прочные и долговечные.

Выбор наиболее подходящих материалов для зубчатых передач в конечном счете зависит от необходимого для передачи крутящего момента. Это связано с тем, что пластиковые шестерни не подходят для более высоких значений крутящего момента. Пластиковые шестерни можно использовать для более низких крутящих моментов, тогда как шестерни из термообработанной стали требуются для более высоких значений крутящего момента. Важно выбрать правильный материал, чтобы обеспечить эффективность редуктора и снизить потребность в замене или техническом обслуживании.

Стандартные размеры цилиндрических зубчатых колес

Размеры цилиндрических зубчатых колес обычно измеряются по модулю. Это относится к размеру зуба, а больший размер зуба означает, что может быть передана большая мощность.

Помимо этого, шестерни также можно измерять по:

количеству зубьев
Диаметр отверстия
Диаметр ступицы
Делительный диаметр
Ширина лица

Умножение модуля зубчатого колеса на число “пи” даст вам его шаг. Это расстояние между последовательными витками и зубьями.

Эти измерения могут помочь вам выбрать прямозубую шестерню нужного размера для вашего конкретного применения. Полезно точно измерить и записать эти размеры, поскольку это может помочь при работе в системах, где требуется точный размер. Шестерни должны быть изготовлены с точными размерами, чтобы обеспечить максимальную эффективность.

Сопряженные шестерни должны иметь одинаковый модуль. Цилиндрическое зубчатое колесо неправильного размера может означать, что зацепление не происходит полностью, или зубчатое колесо может заклинить, если оно не входит в зацепление плавно. Это может привести к повышенному износу, повреждению зубчатой пары, повышенному уровню шума и вибрации или даже нарушить правильную работу системы. Поэтому выбор правильного размера снаряжения является обязательным.

Related Guides

Contact us

03457 201201

Follow us on

We accept

Our Services

BOMs
Calibration
Delivery option
Order History
Quotes
Returns
Schedule orders
DesignSpark

Правовая информация

Политика в отношении файлов cookie
Безопасность электронной почты
Политика конфиденциальности
Условия веб-сайта
Terms and Conditions of Sale

About RS

About Us
Careers
Corporate Group
Events Centre
ESG
Our Certifications
Press Centre
Worldwide

Birchington Road, Corby, Northants, NN17 9RS, Великобритания

Модуль 1 Конические шестерни | TYMA CZ

Мы используем файлы cookie

Этот веб-сайт использует файлы cookie. Некоторые из них необходимы для работы веб-сайта, другие вы можете выбрать сами.

Вы можете изменить свои настройки в любое время с помощью ссылки «Cookies» в нижнем колонтитуле веб-сайта.

Ваши настройки

Технические файлы cookie Мы используем их, например, для функции корзины, переключения валюты интернет-магазина или администрирования этих согласий. Но это также файл cookie Диспетчера тегов Google.

Интернет не работает должным образом без них. Поэтому их нельзя отключить в настройках

Статистические файлы cookie Файлы cookie Google Analytics, а иногда также файлы cookie Microsoft Clarity

Они помогают нам с веб-разработкой и отладкой, спасибо! 🙂

Маркетинговые файлы cookie Файлы cookie рекламной системы Google и файлы cookie Seznam Sklik

Повышают релевантность рекламных кампаний

TYMA CZTYMA CZ – 25 летПоискEshop Дерево категорий

Модуль 1 Конические шестерни – это детали машин, используемые для передачи крутящего момента между двумя валами с разными осями.

Поставляются модулями M1 – M5 . Конические шестерни чаще всего поставляются в виде зубчатой передачи (пары шестерен) с передаточным числом 1:1, 1:1,5, 1:2, 1:2,5, 1:3, 1:3,5 и 1:4. Они также могут быть поставлены как отдельные колеса.

Конические шестерни с прямыми зубьями делятся по типу на тип A согласно DIN 3967 согласно UNI 6588 или тип B – система Gleason .

Предлагаемые нами конические шестерни имеют прямые зубья и угол зацепления 20° .

Осторожно

Конические шестерни в зубчатой передаче должны иметь один и тот же модуль и один и тот же тип (A или B).

Для более сложных и точных требований необходимо использовать специальные конические шестерни, разработанные и изготовленные специализированными поставщиками непосредственно для применения.

дополнительная информация

показать фильтр продукта

коническая шестерня

нет в наличии

В течение 2 недель Обычно этот продукт готов к отправке. Фактическая доступность может отличаться из-за непредвиденных обстоятельств в исключительных случаях.

28,71€ без учета НДС

34,74€ вкл. НДС

Коническая шестерня

Нет в наличии

38,14€ без учета НДС

46.15€ вкл. НДС

Коническая шестерня

Нет в наличии

48,24€ без учета НДС

58. 38€ вкл. НДС

Коническая шестерня

Нет в наличии

21,68€ без учета НДС

26.23€ вкл. НДС

Коническая шестерня

Нет в наличии

25,77€ без учета НДС

31.18€ вкл. НДС

Коническая шестерня

Нет в наличии

35,20€ без НДС НДС

42,60€ вкл. НДС

Коническая шестерня

Нет в наличии

25,19€ без учета НДС

30.48€ вкл. НДС

Коническая шестерня

Нет в наличии

27,43€ без учета НДС

33. 19€ вкл. НДС

Коническая шестерня

Нет в наличии

31,65€ без учета НДС

38.30€ вкл. НДС

Коническая шестерня

Нет в наличии

37,06€ без учета НДС

44,84€ вкл. НДС

Коническая шестерня

Нет в наличии

22,96€ без учета НДС

27,78€ вкл. НДС

Коническая шестерня

Нет в наличии

22,96€ без учета НДС

27,78€ вкл. НДС

Шестерни конические предназначены для общего применения в машиностроении .

Поставляемые нами стандартные конические зубчатые колеса предназначены в первую очередь для основных, более простых конструкций и технических решений для конвейеров , прессов, редукторов, деревообрабатывающих станков, сельскохозяйственных машин, но, конечно же, и для многих других применений.

TOP HEADLINES
