Труба НКТ (насосно компрессорная): что это такое

Металлические

Широкие эксплуатационные характеристики труб НКТ позволяют использовать изделия не только в нефтяной и газовой промышленности, но и в частном домостроении.

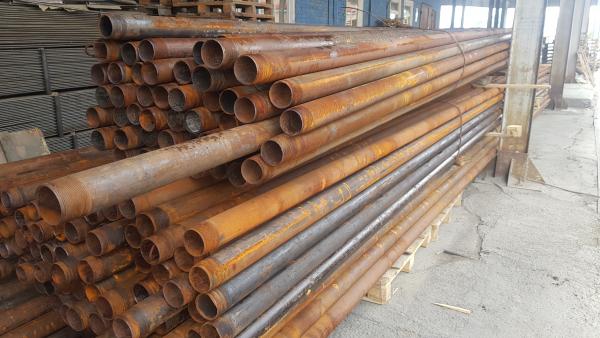

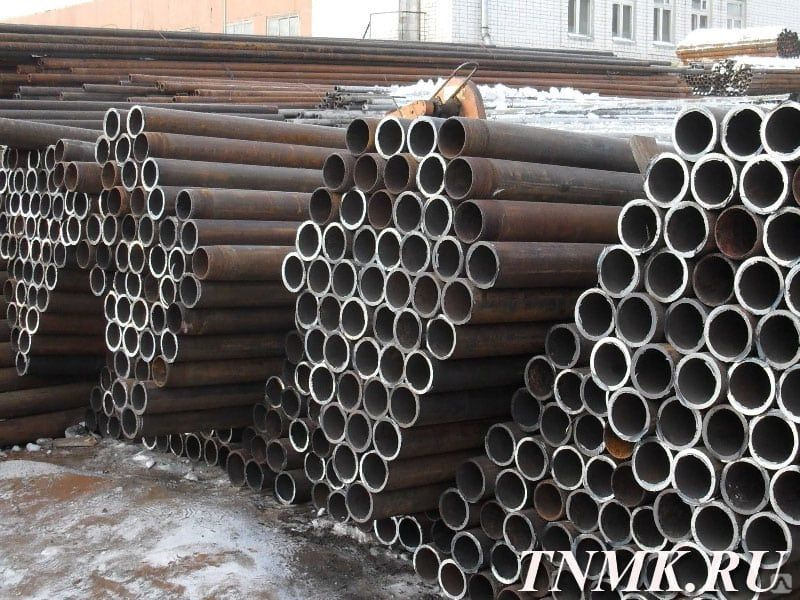

Труба НКТ

Они эффективны при выполнении ремонтных и спуско-подъемных задач. Отличаются размером, диаметром и весом. Могут обрабатываться специальным напылением, которое продлевает срок службы на 20 лет.

Cодержание статьи

  • 1 Что такое НКТ?
    • 1.1 Виды компрессорной трубы
  • 2 Как происходит ремонт НКТ?
    • 2.1 Технические характеристики
    • 2.2 Обслуживание и ремонт труб НКТ (видео)
    • 2.3 Правила эксплуатации
    • 2.4 Похожие статьи

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

  • модели для комплектации нефтяных скважин;
  • модели для оборудования газовых скважин;
  • модели для скважин нагнетающего типа;
  • модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.

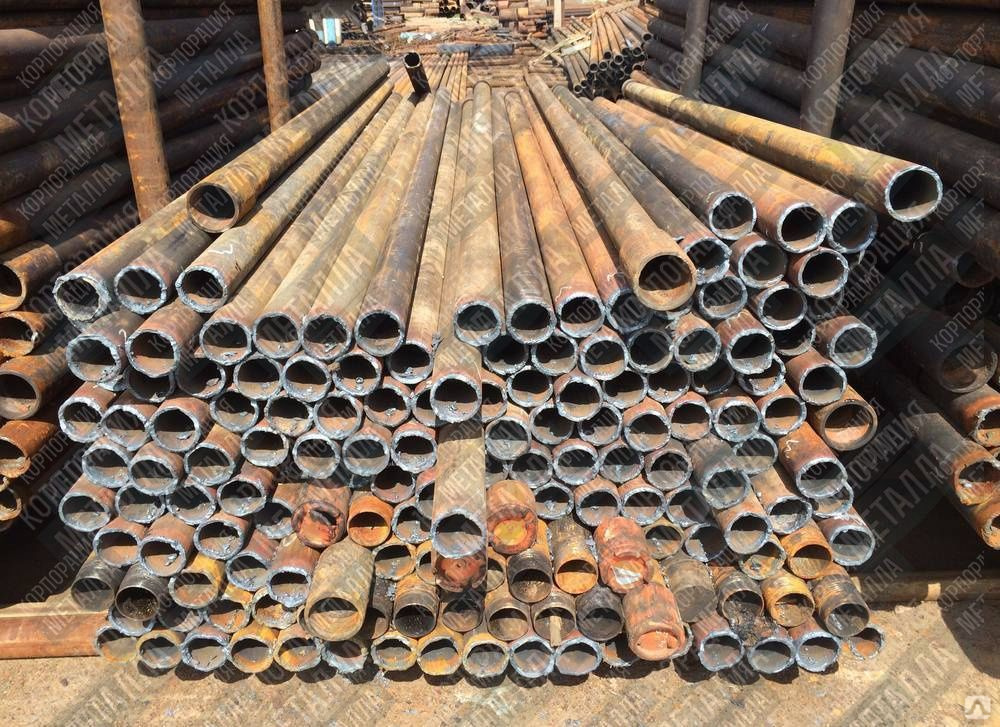

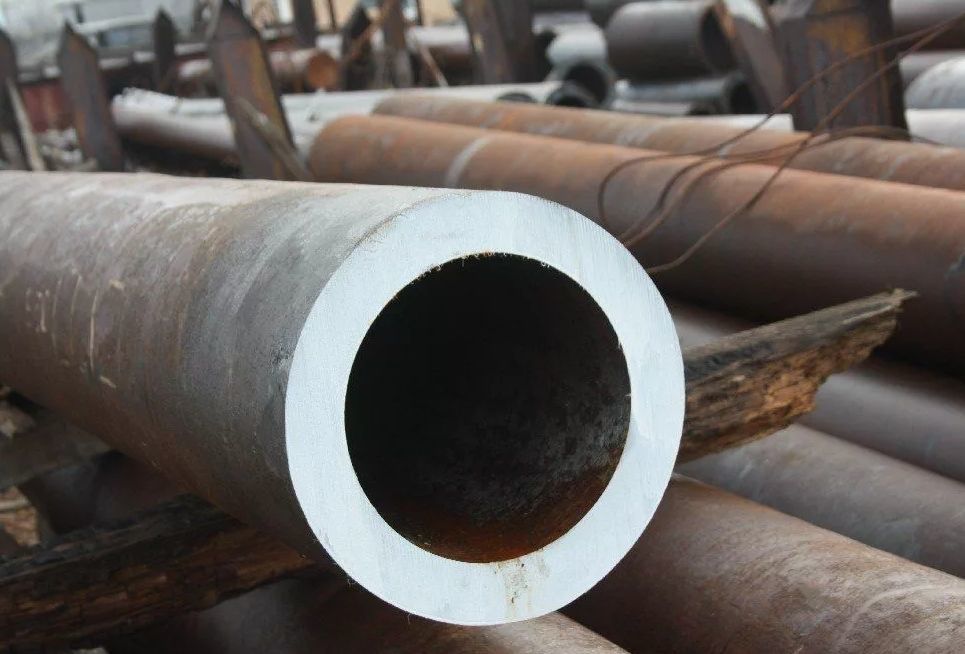

Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

  • возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
  • возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
  • возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

  • безмуфтовая;
  • муфтовая.

Первый тип оборудования — безмуфтовая труба — эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2. 5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

  • модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
  • модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
  • модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

  1. Отбраковка изделия путем визуального контроля.
  2. Очистка изделия водой.
  3. Механическое удаление загрязнений по внутренней поверхности изделия.
  4. Шаблонирование.
  5. Выявление и устранение дефектов изделия.
  6. Токарная обработка — включает перенарезку резьбы, а также ремонт и очистку муфты.
  7. Муфтонаворот.
  8. Испытание системы посредством воды.
  9. Проверка на прочность.
  10. Обязательная маркировка изделий.
  11. Обработка муфтовой и ниппельной части смазочным составом.

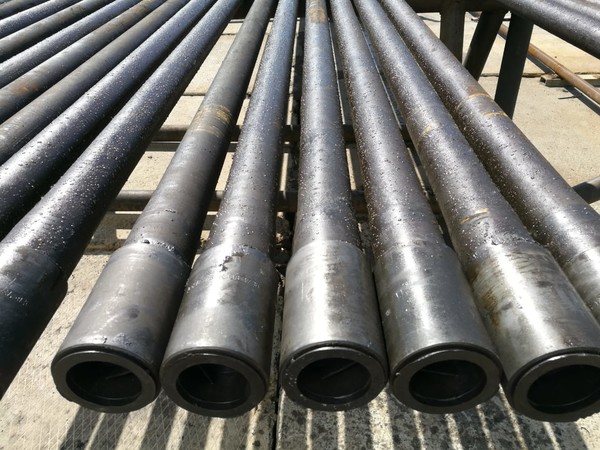

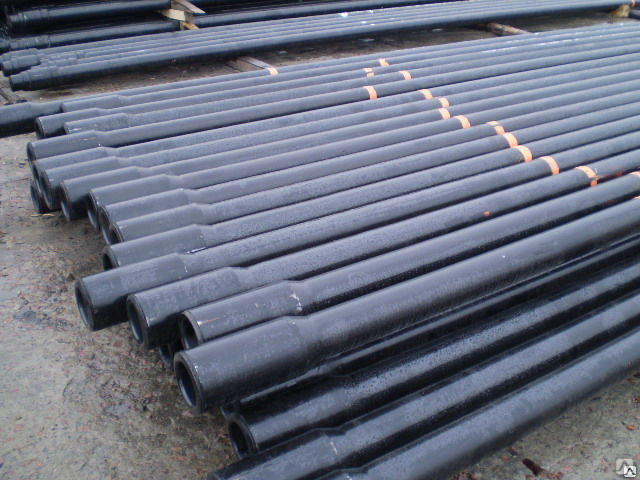

Муфтовая труба НКТ

Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.

Обслуживание и ремонт труб НКТ (видео)

Правила эксплуатации

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

Похожие статьи

Продукция / Трубопроводная продукция / Трубы НКТ / Муфты для насосно- компрессорных труб (НКТ)

8-800-250-79-39

[email protected]

Обратный звонок

Расширенный поиск

КатегорияБуровое оборудованиеНефтепромысловое и глубинно-насосное оборудованиеТрубопроводная продукцияСервис нефтепромыслового и глубинно-насосного оборудованияСервис бурового оборудованияУслуги по высокоточной обработкеEPC (EPCM) контрактыПроектирование и строительство технологических линийОказание метрологических услугПрочее оборудованиеПрием, заготовка и реализация лома черных металлов

Подкатегория

ТМС› Продукция› Трубопроводная продукция› Трубы НКТ› Муфты для насосно- компрессорных труб (НКТ)

Скачать брошюру

Описание

характеристики

Назначение

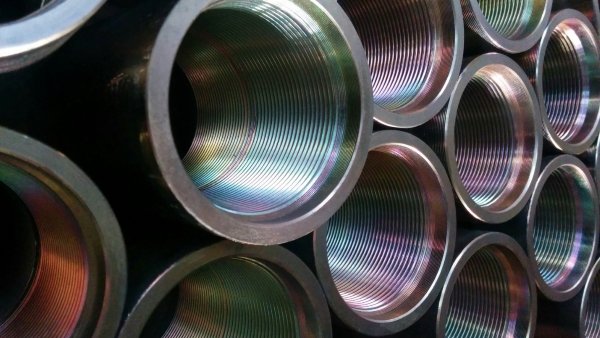

Муфты предназначены для соединения насосно-компрессорных труб в единую магистраль для транспортировки жидкостей в нефтяных скважинах.

Описание

Муфты НКТ изготавливаются по ГОСТ 633-80, ГОСТ 31446-2017 из бесшовных горячекатаных труб с постоянным контролем качества на современном оборудовании ведущих производителей.

ГОСТ 633-80 муфты для гладких насосно-компрессорных труб:

Условный
диаметр трубы
Наружный
диаметр, мм
Длина,
мм
Масса,
кг
Группы
прочности
48′ 55,9 96 0,5 Д,К,Е
60′ 73,0 110 1,3 Д,К,Е,Л
73′ 88,9 132 2,4 Д,К,Е,Л
89′ 108,0 146 3,6 Д,К,Е,Л
102′ 120,6 150 4,5 Д,К,Е,Л
114′ 132,1 156 5,1 Д,К,Е,Л

ГОСТ 633-80 муфты для насосно-компрессорных труб с высаженными наружу концами:

Условный
диаметр трубы
Наружный
диаметр, мм
Длина,
мм
Масса,
кг
Группы
прочности
48′ 63,5 100 0,8 Д,К,Е
60′ 77,8 126 1,5 Д,К,Е,Л
73′ 93,2 134 2,8 Д,К,Е,Л
89′ 114,3 146 4,2 Д,К,Е,Л
102′ 127 154 5,0 Д,К,Е,Л
114′ 141,3 160 6,3 Д,К,Е,Л

ГОСТ 31446-2017 муфты к насосно-компрессорным трубам

ловный
диаметр трубы
Наружный
диаметр, мм
Длина,
мм
Масса,
кг
Группы
прочности
48′ 55,88 95,3 0,56
60′ 73,02 108,0 1,28
73′ 88,90 130,2 2,34
89′ 107,95 142,9 3,71
102′ 120,65 146,1 4,35
114′ 132,08 155,6 1,89

Главный специалист направления

Документы

Каталог продукции и услуг
УК ООО “ТМС групп”

Русская версия English version

С этим ищут

Труба насосно- компрессорная НКТС-Г с резьбой «ПРЕМИУМ» Труба насосно- компрессорная с резьбой НКТУ Изготовление и продажа насосно-компрессорных труб (НКТ)

Мы используем cookies и аналогичные технологии для сбора и анализа информации о производительности веб-сайта и обеспечения его функциональности. Продолжая использование сайта вы выражаете согласие с Политикой конфиденциальности

Согласен

Труба НКТ 73х(5,5;7,0) группа прочности Д,К,Е ГОСТ 633-80 — РОСНЕДРАГРУПП

Труба НКТ 73х(5,5;7,0) группа прочности Д,К,Е ГОСТ 633-80 — РОСНЕДРАГРУПП
  • Главная
  • Продукция
  • Трубы НКТ
  • Труба НКТ 73х(5,5;7,0) группа прочности Д,К,Е ГОСТ 633-80

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

  • Описание
  • Характеристики

Описание

Насосно-компрессорные трубы применяются в процессе эксплуатации нефтяных и газовых скважин, для транспортировки жидкостей и газов, а так же для ремонтных и спускоподъемных работ. Требования к НКТ весьма жесткие. Продукция должна быть прочной, целостной, без дефектов в виде трещин, раковин, сколов. Важны также износостойкость и инертность к транспортируемым веществам. В единую конструкцию такие трубы соединяются с помощью резьбы, и герметичность в этих местах также жестко контролируется. Конструкции из НКТ имеют большую протяженность и опускаются на глубину, подвергаясь действию повышенного давления. Поэтому они должны изготавливаться с некоторым запасом прочности.
Приемущества:

– Прочность и износостойкость;
– Хорошую проходимость;
– Абсолютную герметичность колонны.

Компрессорные трубы применяют для:

– комплектации газовых скважин;
– организации нефтяных скважин;
– в качестве конструкций по извлечению тяжелых нефтепродуктов;
– в качестве конструкций для нагнетающих скважин; – организации свайного фундамента.

Труба насосно-компрессорная НКТ 114,3х7 ГОСТ 633-80 группа прочности Л из наличия. Мы осуществляем доставку по всей России и странам СНГ.

Характеристики

Вид трубы Трубы НКТ
Группа прочности Е
Диаметр 114 мм
Нормативный документ ГОСТ 633-80
Производитель Россия
Тип труба насосно-компреcсорная
Толщина стенки 7 мм

Услуги
Товары

0

Ваша корзина пуста

Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»

В каталог

Заказать звонок

Написать сообщение

Оставить отзыв

Ближайший офис

особенности эксплуатации и технология производства

Насосно-компрессорные трубы НКТ используются для добычи полезных ископаемых с помощью буровых вышек. Также их можно использовать для создания компактных небольших артезианских скважин. Они могут отличаться по длине, толщине стенки, материалу и так далее. Консервация, хранение и транспортировка этих деталей нужно осуществлять в соответствии со стандартом ГОСТ. Это повысит срок годности изделий, сделав их более прочными, надежными. Но зачем нужны насосно-компрессорные трубы? Сколько весит стандартная труба НКТ согласно ГОСТ? И как правильно хранить эти детали на складе? В статье эти вопросы будут рассмотрены.

Содержание

  • 1 Принцип работы буровых вышек
    • 1.1 Технология бурения
  • 2 Требования ГОСТ
  • 3 Функции, особенности НКТ
    • 3.1 Вес труб НКТ
  • 4 Особенности эксплуатации и хранения
  • 5 Технология производства
  • 6 Заключение

Принцип работы буровых вышек

Чтобы разобраться в назначении НКТ, нужно знать принцип работы буровых вышек. Для добычи воды, газа и нефти, которые расположены глубоко под землей, применяются буровые установки. Они отличаются друг от друга по множеству параметров — принцип работы, конструкция, эксплуатационные характеристики и другие. Обычно буровая установка состоит из трех элементов — надземная платформа, бурильная колонна и система питания. Также в состав установки могут входить дополнительные элементы — контролирующий пневмопривод, система охлаждения бура, датчики оповещения и так далее.

Технология бурения

  1. На подготовительном этапе геологи проводят разведку, намечают предполагаемое место бурения. Потом монтируется буровая платформа, выполняется тестовый запуск установки. Во время теста проверяются следующие параметры — качество сочленения деталей друг с другом, уровень вибрации, уровень нагрузки на электродвигатель.
  2. Если с платформой все хорошо, выполняется бурение скважины. Для бурения используется бурильная колонна, которая подключена к электрическому двигателю. На конце колонны имеется острый наконечник-долото, который разрушает твердые горные породы.
  3. Во время работы бурильная колонна вращается вдоль своей оси, что приводит к образованию скважины. Одновременно с этим выполняется подача отработанного грунта на поверхность. Современные установки оснащаются системой подачи защитных химикатов, которые минимизирует риск повреждения буровой колонны.
  4. После создания скважины необходимо выполнить ее фиксацию. Для решения этой задачи может использоваться две технологии. В первом случае в скважину устанавливается дополнительная труба, которая создает зазор между колонной и самой трубой. В этот зазор заливается мягкие смеси, которые быстро затвердевают. На практике этот метод применяется редко. Во втором случае в скважину монтируется обсадной трубопровод, который обладает толстыми стенками и может выдержать любые нагрузки.
  5. После укрепления скважины в обсадной трубопровод вводятся трубы для откачки полезных ископаемых или воды. В качестве такой трубы могут применяться НКТ. Перед их введением в скважину они скрепляются с помощью скважин-муфт, которые превращают отдельные трубы НКТ в единую компрессионную колонну. Для добычи полезных ископаемых запускается электрических двигатель, что приводит перекачиванию нефти или газа из скважины на поверхность. На буровой платформе полезные ископаемые упаковываются в емкости (бочки, резервуары, чаны).

Обратите внимание, что труба НКТ может использоваться и по другим сценариям. Простой пример: трубопровод можно настроить не на всасывание жидкостей, а на их распыление. Эта технология позволяет проводить нагнетание жидкостей, что может пригодиться в некоторых сферах человеческой деятельности. Примеры — ремонт скважин, геологическая разведка, локальное увеличение давления, создание дополнительных притоков к основной скважине.

Требования ГОСТ

Труба НКТ используется для транспортировки жидких, газообразных веществ из скважин на поверхность. В техническом плане они представляют собой обычные бесшовные трубы. Согласно ГОСТ они должны обладать следующими свойствами:

  • Высокая прочность. Во время работы добывающей платформы по трубопроводу под давлением будут проходить жидкости и газы. Нужно чтобы трубопроводная установка сохраняла свою прочность и не растрескивалась. Даже небольшие течи или трещин приведут к полной разгерметизации установки, что может привести к выходу из строя всей платформы.
  • Устойчивость к растяжению. Большинство современных скважин не являются полностью прямыми. Это вызвано различными причинами: недостатки бурения, изменение формы скважины в связи с движением земли и так далее. Важно, чтобы трубы сохраняли свою форму и не растрескивались при изгибе. В случае низкой устойчивости к растяжению колонна может дать течь, что приведет разрушению системы.
  • Плотность, герметичность. Материал, из которого изготовлены трубопровод, должен быть плотным и герметичным. Особенно критичен фактор для концов установки, на которые будет наноситься резьба. Если материал будет пластичным, то резьба выйдет некачественной. Из-за этого нарушится герметичность швов, что может привести к разгерметизация системы.
  • Коррозийная устойчивость. По трубопроводу во время работы буровой установки будет проходить большое количество жидкости или пара. Это может привести к образованию ржавчины, что приведет к разрушению трубной колонны. Для изготовления НКТ применяется высокоуглеродистая сталь, которая содержит легирующие добавки на основе хрома. Этот компонент препятствует образованию ржавчины, а также стимулирует образование защитной оксидной пленки на поверхности металла. Благодаря этому установка не растрескивается и не ржавеет во время работы вышки.

Функции, особенности НКТ

Основные функции насосно-компрессионных трубопроводов — извлечение жидкостей и газов из скважин, поддержание пластового давления, капитальный ремонт скважин. В качестве исходного материала обычно используется сталь со средним или высоким содержанием углерода. Также могут применяться другие материалы — пластик, алюминий, медь + различные сплавы. Подобные трубопроводные системы будут обладать низкой прочностью, поэтому НКТ из этих материалов применяются только в случае небольших скважин (дачные участки, небольшие артезианские скважины). Для добычи полезных ископаемых трубы прикрепляются друг друга, образуя единую колонну.

Для соединения отдельных элементов друг с другом используются следующие технологии:

  • Резьбовое соединение. Данная технология применима только в том случае, если на концах труб имеется резьба (наносится на заводе). Для соединения двух отдельных деталей применяется муфта НКТ, которая имеет внутреннюю резьбу. Для соединения концы трубопроводов зачищаются с помощью полировочных инструментов. Потом на одну трубу навинчивается муфта НКТ (на половину резьбы). После этого вторая труба НКТ также закручивается в муфту. При необходимости проводится дополнительная регулировка деталей, чтобы обеспечить герметичность соединения.
  • Сварка или пайка. Эта технология применяется в том случае, если концы труб не имеют резьбы (либо ее качество низкое). Для соединения детали располагают близко друг к другу — потом с помощью сварочного аппарата они соединяются. Может применяться любой метод сварки — автомат, полуавтомат, электродуговой метод и другие. Основная сложность сварки заключается в том, что трубопроводные детали обычно сделаны из стали. Поэтому концы придется нагревать до высоких температур, что усложняет техническую процедуру. На практике сварочная технология используется редко в связи с ее сложностью.

Вес труб НКТ

Вес трубы НКТ зависит от трех параметров — общий диаметр, толщина стенок и типовая длина. Популярны компрессионные НКТ73-5,5 и НКТ89-7 — числа означают диаметр сечения, толщину стенки. Длинные толстостенные трубы обладают большим весом, тогда как короткие тонкие детали будут иметь небольшую массу.

Диаметр сечения (мм)Толщина стенки (мм)Типовая длина (м)Примерный вес (кг)
735,5219
735,5328,5
735,5438
897229,5
897344
897458,5

Особенности эксплуатации и хранения

Рассмотрим некоторые особенности эксплуатации, хранения НКТ:

  • Использование смазки. Перед монтажом насосно-компрессорной колонны необходимо смазать конец НКТ защитной смазкой. Тип смазки зависит от характера скважины, типа обсадной трубы и категории металла, из которого сделан трубопровод. Смазку нужно наносить аккуратно в соответствии с правилами дозировки. Недостаток смазки или ее избыток негативно влияют на прочность конструкции, а также усложняют ее монтаж.
  • Сварочная защитная среда. Пайку следует проводить в защитной среде (аргон). Если защитный газ не использовать, то есть риск, что по время сварки будут повреждены металлические края детали. Это серьезно повышает вероятность коррозии, которая приведет к деформации и растрескиванию насосной колонны.
  • Удаление трубы из системы. В случае длительного простоя буровой платформы необходимо обязательно демонтировать НКТ. Ведь края трубы находятся в постоянном контакте с жидкой средой, что может привести к коррозии. После демонтажа необходимо промыть установку и смазать ее защитной смазкой. Проверить отсутствие повреждений, трещин, коррозийный участков.

Хранить трубы НКТ можно в любом сухом прохладном месте. Лучше упаковать их в специальные блоки из дерева, пластика и металла. Лучше всего хранить такие блоки на складе с хорошей вентиляцией. В соответствии с правилами ГОСТ на каждую запчасть должна быть нанесена отметка. Она должна содержать все важные данные о детали — маркировка, тип, краткие сведения о производителе, информация о рабочих, ответственных за ее изготовление в цеху. Блоки с трубами разрешается транспортировать любым удобным способом (с помощью грузовиков или поездов, самолетами, водным транспортом и так далее). В случае продажи по требованию покупателя необходимо выполнить контрольные процедуры, доказывающие, что детали находятся в надлежащем состоянии.

Технология производства

Трубы НКТ делаются в несколько этапов:

  1. Изготовление трубы стандартного типа. После выплавки металла формируется полая заготовка-полуфабрикат, которая попадает в трубопрокатный цех. Здесь из заготовки формируется полноценная деталь методом холодного или горячего проката. В конце выполняется закалка запчасти, а также ее охлаждение (при необходимости). Если запчасть будет какое-то время храниться в цеху, то на нее наносится промежуточная маркировка в соответствии с правилами ГОСТ.
  2. Подготовительные работы. Теперь готовая трубопроводная деталь попадает в производственный цех. Здесь запчасть обезжиривается, а потом выполняется ее зачистка. Для зачистки применяется шлифовальная техника, ручная обработка применяется редко в связи с ее низкой эффективностью.
  3. Нанесение резьбы на один конец. После обработки выполняется контрольная ультразвуковая дефектоскопия. Если с запчастью все хорошо, на один из ее краев наносится резьба с помощью специальных инструментов. Сразу же после нанесения резьбы проводится повторная дефектоскопия, которая позволяет установить качество резьбы. Если все хорошо, на конец детали монтируется муфта НКТ. Потом выполняется водная прочистка установки.
  4. Нанесение резьбы на второй конец. Теперь рабочий с помощью инструментов наносит резьбу на другой конец детали. Потом он выполняет контрольную дефектоскопию, а проверка выполняется два раза, поскольку на данный конец не будет монтрироваться защитная муфта. Если с запчастью все хорошо, на резьбу навинчивается защитный кожух-протектор.

В конце выполняется финальная обработка, упаковка, транспортировка. По завершении всех работ готовая запчасть промывается и проверяется на наличие дефектов, повреждений, царапин. Также выполняется контрольное взвешивание и наносится маркировка ГОСТ. Если все хорошо, запчасть проходит процедуру консервации. В конце она упаковывается в металлические, пластиковые или деревянные блоки для хранения на складе.

Заключение

Трубы НКТ представляют собой пустотелые бесшовные тела цилиндрической формы из высокоуглеродистой стали с добавлением вольфрама и хрома. Эти детали используют для изготовления насосных колонн, которые используются для добычи нефти, газа и воды при помощи технологии бурения скважин. Трубы скрепляются друг с другом с помощью сварки или резьбовых муфт.

Для добычи полезных ископаемых делается скважины, в которую устанавливается обсадная труба — в нее монтируется труба НКТ. По ГОСТ все трубопроводы должны обладать высокой прочностью, устойчивостью к растяжению, гибкостью, высокой устойчивостью к коррозии.

Используемая литература и источники:

  • Металловедение для машиностроения. Справочник: моногр. / К.Г. Шмитт-Томас. — М.: Металлургия, 1995.
  • Гидротехнические сооружения / М.М Гришин. — М.: М. Издательство литературы по строительству и архитектуре; Издание 2-е
  • Монтаж систем внешнего водоснабжения и канализации / ред. А.К. Перешивкин, А.А. Александров, Н.Я. Далматова, и др.. — M.: Стройиздат
  • Статья на Википедии

Поделиться в социальных сетях

Трубы нкт что это такое – Нкт труба марка стали. Все про насосно-компрессорные трубы НКТ: назначение, эксплуатация и характеристики

Труба НКТ (насосно компрессорная): что это такое

Широкие эксплуатационные характеристики труб НКТ позволяют использовать изделия не только в нефтяной и газовой промышленности, но и в частном домостроении.

Труба НКТ

Они эффективны при выполнении ремонтных и спуско-подъемных задач. Отличаются размером, диаметром и весом. Могут обрабатываться специальным напылением, которое продлевает срок службы на 20 лет.

Cодержание статьи

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

  • модели для комплектации нефтяных скважин;
  • модели для оборудования газовых скважин;
  • модели для скважин нагнетающего типа;
  • модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.


Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

  • возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
  • возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
  • возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

  • безмуфтовая;
  • муфтовая.

Первый тип оборудования — безмуфтовая труба — эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2.5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

  • модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
  • модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
  • модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т. д.

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

  1. Отбраковка изделия путем визуального контроля.
  2. Очистка изделия водой.
  3. Механическое удаление загрязнений по внутренней поверхности изделия.
  4. Шаблонирование.
  5. Выявление и устранение дефектов изделия.
  6. Токарная обработка — включает перенарезку резьбы, а также ремонт и очистку муфты.
  7. Муфтонаворот.
  8. Испытание системы посредством воды.
  9. Проверка на прочность.
  10. Обязательная маркировка изделий.
  11. Обработка муфтовой и ниппельной части смазочным составом.

Муфтовая труба НКТ

Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.

Обслуживание и ремонт труб НКТ (видео)
Правила эксплуатации

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

Другие похожие статьи по теме:

trubypro.ru

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

  • модели для комплектации нефтяных скважин;
  • модели для оборудования газовых скважин;
  • модели для скважин нагнетающего типа;
  • модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.


Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

  • возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
  • возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
  • возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

  • безмуфтовая;
  • муфтовая.

Первый тип оборудования – безмуфтовая труба – эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2. 5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

  • модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
  • модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
  • модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

Марка стали трубы нкт. Особенности и применение насосно-компрессорной трубы

Труба нкт что это такое

Столбы из труб НКТ
Преимущества заборных столбов из труб НКТ

Труба НКТ б/у — уникальный материал в приусадебном строительстве. Высокое качество стали и бесшовная технология производства позволяют обеспечить исключительно высокие эксплуатационные показатели строительной конструкции. В первую очередь это надежность и долговечность. Рассмотрим основные преимущества металлических заборных столбов. изготовленных из трубы НКТ б/у:

1. Толщина стенки. Основной показатель, влияющий на долговечность всей конструкции и ее прочностные характеристики. На рынках Подмосковья продается огромное разнообразие столбов для забора, красивых и не очень, окрашенных и нет, но с одним общим недостатком: для снижения себестоимости производитель таких столбов закупает сварную трубу (а иногда даже бывшую в употреблении) со стенкой всего 1,5-2,5 мм. Конечно столб со стенкой 1,5 мм, под сетку рабицу подойдет — ветровая нагрузка ничтожно мала, но срок его службы не будет превышать 4-5 лет из-за коррозии. Кроме того, такой столб обязательно нужно бетонировать чтобы предотвратить его расплющивание от сил пучения.

Несущая способность (прочность) опоры пропорциональна площади сечения силового элемента и пределу прочности материала. Таким образом, столбы можно ставить реже, а забор строить выше, что позволяет существенно экономить на материале и работах. Если говорить о трубе НКТ, то она изготавливается со значительным запасом прочности. Согласно ГОСТу 633-80. величина гидродавления, которое должна выдерживать труба НКТ составляет более 1000 (тысячи) атмосфер. Это — действительно огромное давление, недостижимое в бытовых условиях. В жилых домах, например, давление воды не превышает 10-15 атмосфер (высотные здания).

Благодаря толстой стенке и высокому качеству стали, столбы из трубы НКТ служат более 50 лет и могут использоваться для обустройства сплошного забора высотой до 4 м и более! Кроме того, трубы с успехом используются в качестве свай и силовых элементов конструкций в приусадебном дачном строительстве.

2. Отсутствие сварного шва. В процессе сварки металл претерпевает существенные изменения: нарушается однородность структуры стали, обр

pellete.ru

ГОСТ НКТ, назначение, качество, размеры

Насосно-компрессорные трубы предназначены для перемещения газообразных или жидких веществ в тяжелых условиях и в присутствии агрессивной среды. Требования к этим изделиям предъявляются чрезвычайно высокие, так как они используются для откачки газа и нефти и нагнетания жидкости или газа.

Обязательные характеристики

ГОСТ на насосно-компрессорные трубы регулирует не только размеры, но и механические и химические качества. Нефть и сероводород – далеко не инертные среды, и НКТ по меньшей мере должна обладать высокой стойкостью к действию кислот. Кроме того, трубопровод предохраняет обсады от эрозии и коррозийных факторов.

Основные требования, предъявляемые к изделиям таковы:

  • герметичность соединений – сохраняется при давлении жидкостей и газов до 50 атм;
  • очень высокая износостойкость – скважины эксплуатируются весьма интенсивно и останавливать ее работу для постоянного ремонта невыгодно. Стойкость к износу обуславливается не только механической прочностью материала, но и химической. В тесты обязательно включается контроль за коррозионным сульфитным растрескиванием;

  • проходимость в сложных местах шахты – далеко не всегда удается размещать ствол вертикально;
  • прочность – главными параметрами считаются растяжение и ударная вязкость.

Чтобы эксплуатация насосно-компрессорных труб оправдывала себя, продукция компаний-изготовителей проходит следующие испытания:

  • напряжение – изделие выдерживает совместную нагрузку собственного веса и массы рабочей жидкости как в рабочем режиме, так и в процессе изъятия из скважины;
  • взрыв – трубопровод выдерживает штатное и критическое давление в отсутствие внешнего давления или при малой его величине;
  • сжатие – сжимающая нагрузка, возникающая при монтаже паркеров или комплектации двойных стволов;
  • обвал – НКТ рассчитаны на стойкость к высокому внешнему давлению – грунт, обсада, при полном отсутствии внутреннего;

  • стимуляционные нагрузки – возникают при кислотных работах, перемещении гидроразрывочных флюидов и так далее;
  • муфта – отличается полной герметичностью и стойкостью к растяжению и сжатию. Это самое слабое место системы и его качеству уделяется повышенное внимание;
  • коррозия – изделие должно демонстрировать стойкость к действию сероводорода, кислот, двуокиси углерода и прочих веществ на всем протяжении эксплуатационного срока. Последний оставляет 20 лет.

Производство

Трубопровод любого назначения по ГОСТ получают из горячекатаного листа соответствующей толщины. Насосно-компрессорная труба – бесшовная, так как такие нагрузки не выдерживает никакой шов. Готовая заготовка прокалывается и вытягивается до соответствующего диаметра.

На дистанции в 40–60 см от края готового изделия наносится маркировка. На ней указывают всю необходимую информацию: группу сплава – K, E, L, M, знак товара, дату и размерные параметры. Маркировка позволяет быстро сортировать трубопровод и применять по назначению.

Производство насосно-компрессорной трубы не ограничивается только сталью.

  • При изготовлении стальных изделий используется сталь марки 30XMA, 30 и 20 с определенной группой прочности. Изделия, не соответствующие стандартам ГОСТ, переплавляются.

НКТ не производят из нержавеющей стали. Чтобы предупредить коррозию, осаждение парафинов, гипса, солей производители применяют специальные составы – лаки, жидкое стекло, эпоксидные смолы. Покрытие наносится на внутреннюю поверхность трубопровода.

Размеры регулирует ГОСТ. Стальные изделия выпускаются с диаметром от 27 до 114 мм, с толщиной стенок от 3 до 7 мм и разной длины: размеры отрезков могут достигать 11, 5 м.

  • Колонны из алюминиевых сплавов отличаются куда большей легкостью, длина монтажных отрезков здесь больше. Кроме того, алюминиевые сплавы обладают высокой стойкостью к коррозии, в том числе и сероводородной, поэтому их производство не требует введения специальных добавок или нанесения защитных покрытий.
  • Стеклопластиковые изделия производители предлагают применять в утилизационных и нагнетательных скважинах.
  • Существуют также гибкие НКТ с малым диаметром. Они используются при капитальных и текущих ремонтных работах без остановки скважины, и позволяет снизить простои до минимума. Эксплуатация гибких труб ограничивает глубину – до 5400 м, и объем передаваемой жидкости – до 160 л/мин.

Разновидности изделий

По методу соединения фрагментов различают два вида изделий.

  • Гладкие применяют при монтаже систем со штатным давлением до 50 атм. Герметичность стыковки здесь производится за счет конической поверхности на изделии с меньшим диаметром. Плотную стыковку обеспечивает трапецеидальная резьба.
  • НКТ с высаженными концами – на них нарезают резьбу, а с одной стороны навинчивают муфту. Там же ставят маркировку. Муфта к насосно-компрессорным трубам обеспечивает прочность стыковки равную 90% от параметров самого трубопровода. Используются изделия с высаженными концами также при давлении до 50 атм.

В зависимости от назначения – характера жидкости или газа, продукцию классифицируют следующим образом:

  • изделия для комплектации газовых скважин;
  • трубопровод для нефтяных скважинах;
  • для извлечения тяжелой нефти;
  • продукция для нагнетающих скважин, где особо важна стойкость к внутреннему давлению.

Насосно-компрессорные трубы вводят в уже готовые обсадные, для фиксации их используют паркеры. Колонна может извлекаться из скважины, если требуется заменить ее или отремонтировать. Поэтому при установке важно спроектировать колонну таким образом, чтобы обеспечить простое и безопасное извлечение.

В одной шахте могут быть установлены разные по эксплуатационным характеристикам трубы для работы на разных продуктивных горизонтах. Инструкция по эксплуатации насосно-компрессорных труб допускает не более двух таких конструкций в одной шахте.

trubygid.ru

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

  1. Отбраковка изделия путем визуального контроля.
  2. Очистка изделия водой.
  3. Механическое удаление загрязнений по внутренней поверхности изделия.
  4. Шаблонирование.
  5. Выявление и устранение дефектов изделия.
  6. Токарная обработка – включает перенарезку резьбы, а также ремонт и очистку муфты.
  7. Муфтонаворот.
  8. Испытание системы посредством воды.
  9. Проверка на прочность.
  10. Обязательная маркировка изделий.
  11. Обработка муфтовой и ниппельной части смазочным составом.

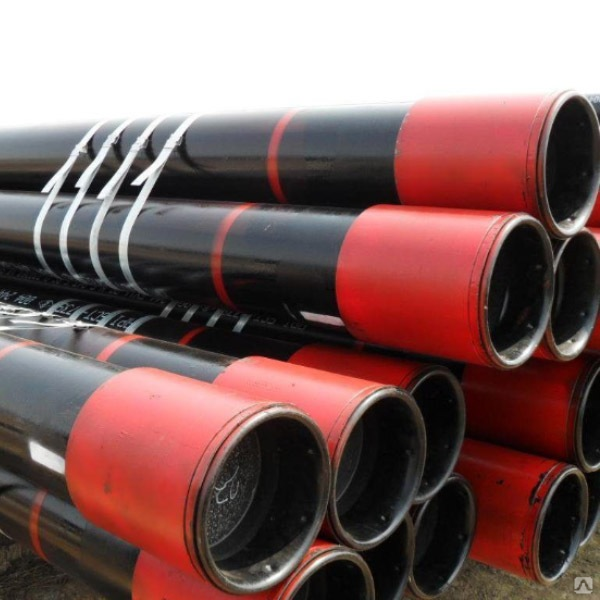

Муфтовая труба НКТ
Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10. 5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п. м. составляет 13.5 кг.

Обслуживание и ремонт труб НКТ (видео)

Правила эксплуатации

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

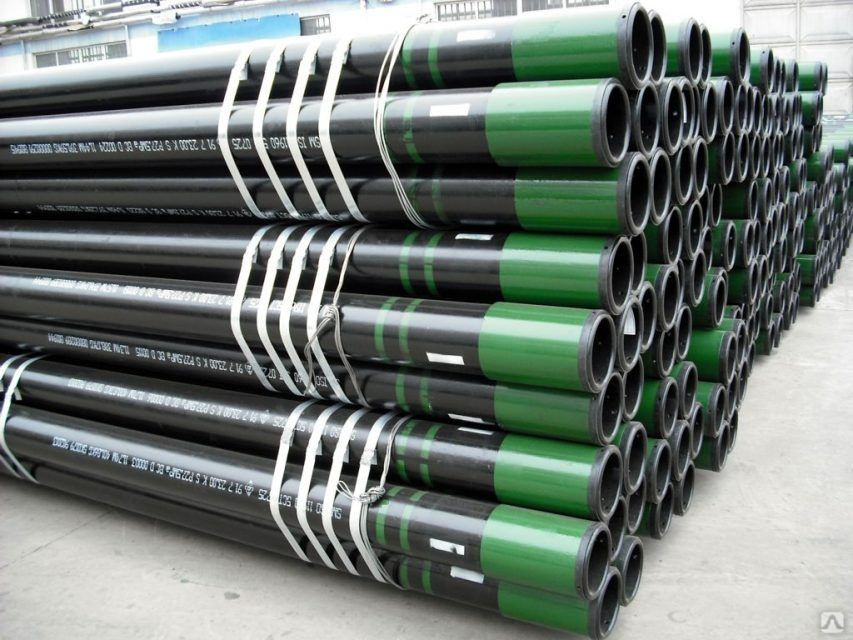

Насосно-компрессорные трубы НКТ

Трубы НКТ (Насосно-компрессорные трубы) — используются в эксплуатации газовых и нефтяных скважин, для транспортировки газообразных и жидкообразных веществ, а так же для ремонтных и спуско-подъемных работ. В связи с постоянными механическими нагрузками и взаимодействиями с агрессивными средами Насосно-Компрессорные трубы НКТ очень сильно подвергаются коррозии и эрозии.

Общими свойствами для всего сортамента трубы НКТ является:

  • трубы НКТ должны обладать достаточной прочностью и надежной герметичностью соединений колонн труб;
  • Соответствие требованиям износостойкости;
  • Проходимость труб в стволах скважин, в сложных местах (в том числе местах интенсивного искривления).

Классификация НКТ труб

Трубы НКТ имеют различное применение. Трубы НКТ имеют различную толщину. Труба НКТ может быть использована в разных отраслях. Все трубы НКТ различают по видам:

  • Труба НКТ гладкая по ГОСТ 633—80/li>
  • Труба НКТ с высаженными концами АРI 5СТ/li>
  • Трубы НКТ гладкие высокогерметичные по ГОСТ 633—80/li>
  • Труба НКТ гладкая с узлом уплотнения из полимерного/li>
  • Труба НКТ гладкая высокогерметичная/li>
  • Труба НКТ с повышенной пластичностью/li>
  • Труба НКТ с повышенной хладостойкостью/li>
  • Труба НКТ ТУ 14—3-1282—84/li>
  • Трубы НКТ гладкие
  • Трубы НКТ гладкие высокогерметичные

Трубы НКТ исполнения А изготовляются из полимерного материала. Трубы НКТ А могут изготавливаться с повышенной пластичностью. Кроме того трубы НКТ обладают повышенной хладостойкостью. Труба НКТ может изготовляться устойчивой к коррозии. Для сред с низким содержанием сероводорода труба НКТ также может быть изготовлена.

Размеры НКТ трубы

Труба НКТ имеет различные размеры — от 6 до 10,5 м. По требованию, труба НКТ может достигать длины 11,5 м. Труба НКТ исполнения А поставляется длиной 9,5—10,5 м. Геометрические размеры труб НКТ соответствуют ГОСТ 633—80. Масса труб НКТ по ГОСТ 633—80. Допустимые отклонения размеров труб НКТ незначительны, это делает их практичными.

Изготовление НКТ труб

Труба НКТ изготавливается из следующих видов стали: сталь НКТ 20, сталь НКТ 30, сталь НКТ 30ХМА. Процесс изготовления трубы НКТ тщательно контролируется, при дефекте труба сразу же уходит на переплавку. После изготовления трубы проходят проверку.

Каждая труба НКТ должна пройти проверку:

  • на растяжение
  • на ударную вязкост
  • на твёрдость
  • гидроиспытание
  • сульфидное коррозионное растрескивание

После проверки трубы отправляются на склад.
www.baltstroymetall.ru

Изготовление НКТ труб

Труба НКТ изготавливается из следующих видов стали: сталь НКТ 20, сталь НКТ 30, сталь НКТ 30ХМА. Процесс изготовления трубы НКТ тщательно контролируется, при дефекте труба сразу же уходит на переплавку. После изготовления трубы проходят проверку.

Каждая труба НКТ должна пройти проверку:

  • на растяжение
  • на ударную вязкост
  • на твёрдость
  • гидроиспытание
  • сульфидное коррозионное растрескивание

После проверки трубы отправляются на склад.

Трубы НКТ (Насосно-компрессорные трубы) — используются в эксплуатации газовых и нефтяных скважин, для транспортировки газообразных и жидкообразных веществ, а так же для ремонтных и спуско-подъемных работ. В связи с постоянными механическими нагрузками и взаимодействиями с агрессивными средами Насосно-Компрессорные трубы НКТ очень сильно подвергаются коррозии и эрозии.

Общими свойствами для всего сортамента трубы НКТ является:

  • трубы НКТ должны обладать достаточной прочностью и надежной герметичностью соединений колонн труб;
  • Соответствие требованиям износостойкости;
  • Проходимость труб в стволах скважин, в сложных местах (в том числе местах интенсивного искривления).

Труба НКТ цена

Продукция:Ед. измерения:Кол-во:Цена, от:Наличие:Купить

Труба НКТ 73х5,5 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 60,3х5 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 73х7 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 73х5,5 мм Е ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 73х5,5 мм К ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 48,3х4 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 114,3х7 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 88,9х6,5 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 60,3х5 мм Е ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 48,3х4 мм К ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 60,3х5 мм К ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ 88,9х8 мм Д ГОСТ 633-80

т

67800 ₽ 6780067800 ₽В наличии

Труба НКТ (насосно-компрессорная) представляет собой специализированное изделие, основным назначением которого являются такие направления как комплектация нефтегазовых скважин, обустройство нагнетающих трубопроводных систем. В качестве основных достоинств металлоизделий выделяются следующие характеристики:


  • стойкость к агрессивным средам, способствующим разрушению металла;
  • невосприимчивость к воздействию предельно низких и крайне высоких температур;
  • высокий показатель герметичности;
  • хорошая пропускная способность;
  • необходимая гибкость, позволяющая опускать изделие в изогнуты скважины.


Все вышеприведенные характеристики регламентируются соответствующими государственными и отраслевыми стандартами, среди которых основным является ГОСТ 633-80.

Разновидности труб НКТ и их размерные показатели

В соответствии с нормативной документацией купить трубы НКТ можно следующих видов:

НКТ — стандартный вариант изделий с муфтовым соединением. При использовании таких труб стойкость к разгерметизации сохраняется при давлении переносимой среды до 50 МПа.

НКТ-В — металлопродукция имеющая высаженную резьбу (вынесена наружу).

НКБ — металлоизделия с вынесенной резьбой собирающиеся в магистраль без использования муфт.

НКМ — продукция повышенной герметичности с муфтовыми соединительными элементами

Трубная продукция данной категории производится длиной от 6 до 10 метров. Партия изделий может состоять из труб мерной и немерной длины. По согласованию с производителем длина трубного проката может быть изменена в большую или меньшую сторону, в зависимости от потребностей заказчика. Диаметр НКТ трубы варьируется от 27 до 114 миллиметров. Благодаря этому, клиент может подобрать металлоизделие наиболее подходящее для выполнения тех или иных производственных задач.

Вся продукция отправляемая потребителю маркируется, при этом указываются такие сведения как тип изделия, размерные характеристики, марка использованной в производстве стали, дата производства и завод изготовитель. В производстве металлопродукции используются различные марки углеродистых сталей, среди которых наиболее популярным сплавом является 30ХМА.

Правила транспортировки и хранения и другие сферы использования труб НКТ

НКТ трубы допускается перевозить любым видом транспорта, при этом из следует защищать от воздействия атмосферных осадков и агрессивных веществ. Разгрузку продукции осуществляют на ровную поверхность. В процессе хранения металлоизделий в горизонтальном положении, не допускается их провисание. Для предотвращения данного фактора следует подкладывать опорные бруски по всей длине трубы на определенном расстоянии. В процессе монтажа не допускается воздействовать на НКТ ударными инструментами. Такая процедура может повредить изделие и тем самым снизить эксплуатационные характеристики.

Благодаря высоким эксплуатационным характеристикам данный трубопрокат, кроме использования по прямому назначению, является востребованным и в других направлениях производственно-хозяйственной деятельности — изготовление винтовых свай, монтаж водопроводных систем и прочее.

В чем разница между Pipe и Tube?

Люди используют слова «труба» и «труба» взаимозаменяемо и думают, что это одно и то же. Однако между трубой и трубой есть существенные различия.

Краткий ответ: ТРУБА представляет собой круглую трубу для распределения жидкостей и газов, обозначенную номинальным размером трубы (NPS или DN), который представляет собой приблизительное указание пропускной способности трубы; ТРУБА представляет собой круглое, прямоугольное, квадратное или овальное полое сечение, измеренное по наружному диаметру (OD) и толщине стенки (WT), выраженной в дюймах или миллиметрах.

Труба представляет собой полый профиль круглого сечения для транспортировки продуктов. Продукты включают жидкости, газ, гранулы, порошки и многое другое.

Наиболее важными размерами трубы являются наружный диаметр (OD) вместе с толщиной стенки (WT). OD минус 2 WT ( график ) определяют внутренний диаметр (ID) трубы, который определяет пропускную способность трубы по жидкости.

Примеры фактического наружного диаметра и И.Д.

Фактический наружный диаметр

  • NPS 1 фактический наружный диаметр = 1,5/16″ (33,4 мм)
  • NPS 2 фактический наружный диаметр = 2,3/8 дюйма (60,3 мм)
  • NPS 3 фактический наружный диаметр = 3,1/2 дюйма (88,9 мм)
  • NPS 4 фактический наружный диаметр = 4,1/2 дюйма (114,3 мм)
  • NPS 12 фактический наружный диаметр = 12,3/4 дюйма (323,9 мм)
  • NPS 14 фактический Н. Д. = 14 дюймов (355,6 мм)

Фактический внутренний диаметр трубы диаметром 1 дюйм.

  • NPS 1-SCH 40 = Н.Д.33,4 мм – ВЕС. 3,38 мм – внутренний диаметр 26,64 мм
  • NPS 1-SCH 80 = Н.Д.33,4 мм – ВЕС. 4,55 мм – внутренний диаметр 24,30 мм
  • NPS 1-SCH 160 = Н.Д.33,4 мм – ВЕС. 6,35 мм – внутренний диаметр 20,70 мм

Как указано выше, внутренний диаметр определяется наружным диаметром ( OD ) и толщиной стенки ( WT ).

Наиболее важными механическими параметрами труб являются номинальное давление, предел текучести и пластичность.

Стандартные комбинации номинального размера трубы и толщины стенки (таблица) охватываются ASME B36.10 и ASME B36.19спецификации (соответственно, трубы из углеродистой и легированной стали, трубы из нержавеющей стали).

Что такое труба..

Название ТРУБА относится к круглым, квадратным, прямоугольным и овальным полым профилям, которые используются для оборудования, работающего под давлением, для механических применений и для контрольно-измерительных систем.

Трубы указываются с наружным диаметром и толщиной стенки в дюймах или миллиметрах.

Труба и трубка, 10 основных отличий

Трубки
ТРУБА против ТРУБЫ СТАЛЬНАЯ ТРУБА СТАЛЬНАЯ ТРУБА
Основные размеры (таблица размеров труб) Наиболее важными размерами трубы являются наружный диаметр (OD) вместе с толщиной стенки (WT). OD минус 2 раза WT (РАСПИСАНИЕ) определяют внутренний диаметр (ID) трубы, который определяет пропускную способность трубы по жидкости. NPS не соответствует реальному диаметру, это приблизительный показатель Наиболее важными размерами стальной трубы являются наружный диаметр (OD) и толщина стенки (WT). Эти параметры выражаются в дюймах или миллиметрах и выражают истинное размерное значение полого профиля.
Толщина стенки Толщина стальной трубы обозначается значением «График» (наиболее распространены Щ. 40, Щ. СТД., Щ. XS, Щ. XXS). Две трубы с разным NPS и одним и тем же графиком имеют разную толщину стенки в дюймах или миллиметрах. Толщина стенки стальной трубы выражается в дюймах или миллиметрах. Для труб толщина стенки измеряется также по номенклатуре калибров.
Типы труб и трубок (формы) Только круглый Круглые, прямоугольные, квадратные, овальные
Ассортимент продукции Широкий (до 80 дюймов и выше) Более узкий диапазон для труб (до 5 дюймов), больший для стальных труб для механического применения
Допуски (прямолинейность, размеры, круглость и т. д.) и прочность труб по сравнению с трубами Допуски установлены, но довольно свободно. Прочность не является главной задачей. Стальные трубы производятся с очень строгими допусками. Трубы проходят несколько проверок качества размеров, таких как прямолинейность, округлость, толщина стенки, поверхность, в процессе производства. Механическая прочность является серьезной проблемой для труб.
Производственный процесс Трубы, как правило, изготавливаются на склад с использованием высокоавтоматизированных и эффективных процессов, т. е. трубные заводы производят продукцию на постоянной основе и поставляют ее на склад дистрибьюторов по всему миру. Изготовление туб более длительное и трудоемкое
Срок поставки Может быть коротким Обычно длиннее
Рыночная цена Относительно более низкая цена за тонну по сравнению со стальными трубами Выше из-за меньшей производительности мельниц в час, а также из-за более строгих требований к допускам и проверкам
Материалы Доступен широкий ассортимент материалов изготавливаются из углеродистой, низколегированной, нержавеющей стали и никелевых сплавов; стальные трубы для механического применения в основном из углеродистой стали
Торцевые соединения Наиболее распространены скошенные, гладкие и резьбовые концы Резьбовые и рифленые концы доступны для более быстрого соединения на месте

Разница между трубой и трубой Объяснение

Повторяющийся вопрос: «В чем основная разница между трубой и трубой»? Краткий ответ: ТРУБА – это круглая трубка для распределения жидкостей и газов, обозначенная номинальным размером трубы (NPS или DN), который представляет собой приблизительное указание пропускной способности трубы; ТРУБКА представляет собой круглое, прямоугольное, квадратное или овальное полое сечение, измеренное по наружному диаметру («НД») и толщине стенки («WT»), выраженной в дюймах или миллиметрах.

ЧТО ТАКОЕ ТРУБА?

Слово «Стальная труба » относится к круглым полым профилям для транспортировки жидкостей и газов, таких как нефть и газ, пропан, пар, кислоты и вода.

Наиболее важный размер стальной трубы – это  внутренний диаметр  (“внутренний диаметр трубы”), который указывает приблизительную (не точную) пропускную способность трубы по жидкости. Внутренний диаметр выражается в «NPS» или «DN» (номинальный размер трубы или размер отверстия).

Наружный диаметр трубы (OD) не соответствует номинальному размеру для труб с номинальным размером трубы менее 14 дюймов (например, 2-дюймовая труба имеет внутреннюю пропускную способность примерно 2 дюйма, но имеет внешний диаметр 2,375 дюйма).

Для труб данного NPS наружный диаметр трубы фиксирован, а внутренний диаметр трубы уменьшается за счет увеличения регламентных значений (толщины стенки трубы).

Наиболее важными механическими параметрами труб являются номинальное давление, предел текучести и пластичность.

Стандартные сочетания номинального диаметра трубы и толщины стенки (диапазон) охватываются спецификациями ASME B36.10 и ASME B36.19 (соответственно, трубы из углеродистой и легированной стали и трубы из нержавеющей стали).

КАЛЬКУЛЯТОР ВНУТРЕННЕГО ДИАМЕТРА ТРУБ

Как уже упоминалось, внешний диаметр труб определенного NPS является постоянным, но внутренний диаметр трубы (ID) изменяется в зависимости от спецификации трубы.

Внутренний диаметр трубы можно легко рассчитать, если известны NPS трубы и график.

Внутренний диаметр трубы можно рассчитать, вычитая из NPS трубы толщину стенки трубы, умноженную на 2 (WT трубы можно взять из спецификации).

Пример: для трубы 12 NPS (DN 300 мм), сортамент 40, наружный диаметр трубы и толщина стенки составляют 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм).

Таким образом, внутренний диаметр трубы составляет 12,75 дюйма — 2 x 0,406 дюйма = 11,94 дюйма, или внутренний диаметр трубы = 324 мм — 2 x 10,4 мм = 303,2 мм.

Следует отметить, что этот расчет является чисто теоретическим, поскольку трубы имеют допуск по толщине стенки, который обычно составляет +/-12,5% для труб ASME. Следовательно, фактический внутренний диаметр данной трубы может отличаться на +/- 12,5% от теоретического значения.

Калькулятор внутреннего диаметра трубы доступен на этой странице.

ЧТО ТАКОЕ ТРУБКА?

Слово « труба ”относится к круглым, квадратным, прямоугольным и овальным полым профилям , используемым для оборудования, работающего под давлением, для механических применений и для контрольно-измерительных систем.

Трубы обозначаются внешним диаметром , и толщиной стенки , которые точно измеряются в дюймах или миллиметрах. Для труб разница между наружным диаметром и толщиной стенки, умноженная на два, определяет внутренний диаметр трубы.

Наиболее важными физическими свойствами стальных труб являются твердость, прочность на растяжение и низкие производственные допуски.

Труба против трубки, 10 основных различий

6

8 7 0073

4 4 4 Материалы
Труба против труб. ) Наиболее важным размером трубы является внутренний диаметр (ID), выраженный в NPS (номинальный размер трубы) или DN (номинальный диаметр), который определяет ее пропускную способность. NPS не соответствует истинному внутреннему диаметру, это приблизительный показатель Наиболее важными размерами стальной трубы являются внешний диаметр (OD) и толщина стенки (WT). Эти параметры выражаются в дюймах или миллиметрах и выражают истинное размерное значение полого профиля.
2 Толщина стенки Толщина стальной трубы обозначается значением «График» (наиболее распространены Шч. 40, Шч. ХХS). Две трубы с разным NPS и одним и тем же графиком имеют разную толщину стенки в дюймах или миллиметрах. Толщина стенки стальной трубы выражается в дюймах или миллиметрах. Для труб толщина стенки измеряется также по номенклатуре калибров (BWG, SWG).
3 Types of Pipes and Tubes (Shapes) Round only Round, rectangular, square, oval
4 Production range Extensive (up до 80 дюймов и выше) Более узкий диапазон для труб (до 5 дюймов), больший для стальных труб для механического применения
5 Допуски (прямолинейность, размеры, округлость и т. д.) и прочность труб по сравнению с трубами Допуски установлены, но довольно свободно. Прочность не является главной задачей. Стальные трубы производятся с очень строгими допусками. Трубы проходят несколько проверок качества размеров, таких как прямолинейность, округлость, толщина стенки, поверхность, в процессе производства. Механическая прочность является серьезной проблемой для труб.
6 Производственный процесс Трубы, как правило, изготавливаются на склад с использованием высокоавтоматизированных и эффективных процессов, т. Производство труб более длительное и трудоемкое
7 Срок поставки Может быть коротким
Рыночная цена Относительно более низкая цена за тонну по сравнению со стальными трубами Выше за счет меньшей производительности стана в час, а также за счет более строгих требований к допускам и проверкам
Доступен широкий спектр материалов Доступны трубки из углеродистой стали, низколегированной стали, нержавеющей стали и никелевых сплавов; стальные трубы для механического применения в основном из углеродистой стали
10 Конечные соединения Наиболее распространенными являются скопленные, а простые концы Резьба и гравированные концы доступны для более быстрых соединений на площадке
Разница между трубкой.

Труба и трубка — в чем разница

Большинство слышали эти два термина, но мало кто действительно знает разницу. Хотя слова «труба» и «трубка» (или «трубка») взаимозаменяемы, они имеют очень уникальные различия.

Приложение

Вообще говоря, труба относится к полым сечениям, будь то квадратные, прямоугольные, круглые или овальные, используемые в основном в конструкционных применениях. Или там, где требуется точный внешний диаметр (OD), например, в медицинском оборудовании.

С другой стороны, трубопроводы используются в основном для транспортировки или транспортировки газов или жидкостей. Приложение, в котором поток, мера мощности, является наиболее важной метрикой для определения мощности. С трубой меньше внимания уделяется OD.

Размеры

Когда речь идет о трубе или размере трубы, есть два измерения: внешний диаметр и толщина стенки (также называемая калибром) и график трубы.

Внешний диаметр (OD)

Трубка требует точного наружного диаметра. В результате как измеренная, так и заявленная ОП находятся в очень жестких пределах допуска.

Наружный диаметр трубы представляет собой номинальный размер трубы (NPS), измеренный и заявленный наружный диаметр которого будет иметь большее отклонение, чем у трубы.

НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ ВНЕШНИЙ ДИАМЕТР (ДЮЙМЫ)
1/2 дюйма 0,84
3/4″ 1,05
1 дюйм 1,315
1-1/4″ 1,66
1-1/2 дюйма 1,9
2″ 2,375
2-1/2″ 2,875
3″ 3,5
3-1/2 дюйма 4

Толщина стенки и спецификация труб

Оба термина являются мерой разницы между OD и ID (внутренним диаметром), но они не взаимозаменяемы.

Толщина стенки является эталоном для трубы, измеренной в дюймах или стандартным калибром (7 — самая тяжелая, 22 — самая легкая). График труб – это термин, используемый для трубы.

Для получения дополнительной информации, пожалуйста, смотрите наш график графика труб.

ИЗМЕРЯТЬ ДИАПАЗОН ТОЛЩИНЫ (ДЮЙМЫ) ТИПИЧНОЕ ЗНАЧЕНИЕ (ДЮЙМЫ)
22 от 0,025 до 0,029 0,028
20 от 0,031 до 0,035 0,035
19 от 0,038 до 0,042 0,042
18 от 0,044 до 0,049 0,049
17 от 0,053 до 0,058 0,058
16 от 0,060 до 0,065 0,065
15 от 0,066 до 0,074 0,072
14 от 0,075 до 0,085 0,083
13 от 0,087 до 0,097 0,095
12 от 0,101 до 0,111 0,109
11 от 0,112 до 0,122 0,12
10 от 0,126 до 0,136 0,134
9 от 0,140 до 0,150 0,148
8 от 0,157 до 0,167 0,165
7 от 0,175 до 0,185 0,18
НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ ОД СЧ 5 СЧ 10 СЧ 40 СЧ 80
1/2 дюйма 0,84 0,065 0,083 0,109 0,147
3/4″ 1,05 0,065 0,083 0,113 0,154
1 дюйм 1,315 0,065 0,109 0,133 0,179
1-1/4″ 1,66 0,065 0,109 0,14 0,191
1-1/2 дюйма 1,9 0,065 0,109 0,145 0,2
2″ 2,375 0,083 0,109 0,154 0,218
2-1/2″ 2,875 0,083 0,12 0,203 0,276
3″ 3,5 0,083 0,12 0,216 0,3
3-1/2 дюйма 4 0,083 0,12 0,226 0,318
4″ 4,5 0,083 0,12 0,237 0,337

Стоимость

Как правило, труба дороже трубы из-за более высоких производственных требований, необходимых для обеспечения более точного внешнего диаметра по сравнению с номинальным наружным диаметром трубы.

Как заказать

Труба обычно заказывается по внешнему диаметру и толщине стенки. Хотя вы можете заказать по (1) внешнему диаметру и внутреннему диаметру или (2) внутреннему диаметру и толщине стенки.

Труба заказывается по номинальному размеру трубы (NPS) и номеру спецификации. Для получения дополнительной информации, пожалуйста, смотрите наш диаграмма графика трубопровода или просмотреть приведенные выше таблицы для справки.

Труба и труба

Титановые фитинги

Трубка

  • Структурный
  • Точный внешний диаметр

Структурный

Точный внешний диаметр

ОД

Труба обычно используется в конструкционных целях, а ее размеры основаны на точном наружном диаметре и толщине стенки трубы.

Трубка

  • Судно
  • Номинальный внешний диаметр

Судно

Номинальный внешний диаметр

ОД

Труба обычно используется для транспортировки газов или жидкостей, а ее размер зависит от номинального наружного диаметра (NPS) и толщины стенки.

Номинальный размер трубы NPS

Многие считают, что NPS относится к внутреннему диаметру труб меньшего размера из-за первоначального определения стандарта.

Наружный диаметр NPS изначально был определен таким образом, чтобы труба со стандартизированным наружным диаметром и толщиной стенки, типичной для того периода, имела внутренний диаметр трубы, приблизительно равный номинальному размеру трубы.

Например, 3-дюймовый типоразмер 40 NPS имеет внешний диаметр и толщину стенки, которые примерно соответствуют диаметру 3 дюйма.

Независимо от толщины стенки

Номинальный наружный диаметр трубы не изменится

Различия между трубой и трубой

Многие люди не понимают разницы между трубой и трубой.

Многие даже ошибаются, полагая, что между трубкой и трубкой нет реальной разницы и что это одно и то же.

Многие люди также задают вопросы типа «В чем разница между трубой, трубкой и шлангом?» и так далее.

Дело в том, что хотя такие термины, как «труба» и «трубка» часто могут использоваться взаимозаменяемо, существует реальная разница, которую необходимо учитывать.

Это различие проявляется в таких аспектах, как функции, размеры труб и труб, диаметр труб и труб, измерение диаметра и размера труб и т.д.

Это руководство попытается ответить на вопрос «В чем разница между трубой и трубкой?» Это поможет вам лучше понять, что такое трубка, что такое трубка и в чем сходство и различие между ними.

Что такое Труба?

Давайте начнем наше исследование «В чем разница между трубой и трубой?» присмотревшись к трубам.

С технической точки зрения трубы представляют собой трубчатые полые сосуды, которые можно использовать в трубопроводах или трубопроводах. Они имеют круглое поперечное сечение и в первую очередь предназначены для транспортировки веществ или продуктов из одного места в другое.

Эти продукты могут быть в различных формах, таких как жидкость, газ или даже порошок. Труба также используется в более промышленных условиях для проектов, связанных с перилами и оборудованием.

Трубы представлены набором стандартных размеров, известных как Номинальный размер трубы NPS . NPS трубы говорит нам о ее внутреннем диаметре.

Вы можете вычислить внутренний диаметр ID , также известный как номинальный диаметр, вычислив внешний диаметр OD и толщину стенки WT .

Это определение номинального диаметра. Это незаменимый инструмент для измерения диаметра трубы при измерении стальных или ПВХ труб. Любой, кто задается вопросом «Как измерить фитинги для труб» или «Как измерить размер трубы из ПВХ», должен понимать номинальный диаметр трубы.

Чтобы упростить измерение трубной резьбы, вы можете использовать рулетку или таблицу размеров труб. Это может помочь вам определить внутренний диаметр трубы и другие ключевые показатели.

При рассмотрении размеров трубы в целом следует учитывать два наиболее важных параметра: толщину стенки трубы и диаметр трубы. Как только вы узнаете наружный диаметр и толщину стенки, вы будете знать все, что вам нужно знать.

Толщина также известна как таблица труб . Труба сортамента 40 является очень часто используемым типом, но можно использовать стальные трубы с более высоким сортаментом. Различные размеры труб графика имеют различные преимущества.

Итак, если вы когда-нибудь задавались вопросами типа «Как измерить диаметр трубы?» «Как измерить трубу ПВХ?» или «Как измерить диаметр трубы ПВХ?», теперь вы лучше понимаете.

Что такое трубка?

Теперь давайте рассмотрим вопрос «В чем разница между трубой и трубкой?» с точки зрения трубы.

Несмотря на то, что труба обычно имеет круглую форму, трубка может иметь различные формы. Вы можете найти круглые, квадратные, овальные и прямоугольные секции труб, которые полые, как трубы.

Трубки можно использовать в различных целях. Его можно использовать, например, в конструкционных целях, или он может иметь механическое применение или функции в оборудовании высокого давления.

Когда дело доходит до измерения труб или покупки трубок определенного размера, ключевыми размерами, которые необходимо учитывать, являются внешний диаметр и толщина стенки. Они измеряются либо в дюймах, либо в миллиметрах.

Основная разница между трубой и трубкой

Теперь, когда мы лучше понимаем точные определения и аспекты труб и трубок, нам легче найти ответ на такой вопрос, как «В чем разница между трубкой и трубкой? ”

На самом деле отличий довольно много. Начнем с того, что труба в основном используется в конструкционных целях, а труба — это сосуд для транспортировки веществ. Размер трубы измеряется по ее внешнему диаметру, тогда как трубы измеряются по-другому и имеют свой собственный набор стандартов.

Также есть разница в форме; вы можете посмотреть на трубу из нержавеющей стали и трубу из нержавеющей стали и каждый раз видеть разные формы, причем трубы всегда круглые, а трубы иногда овальные, квадратные или прямоугольные.

Трубы имеют более широкий диапазон производства, чем трубы, и обычно могут быть намного больше.

Они также изготавливаются по-разному: трубы изготавливаются с помощью автоматизированных процессов, а изготовление труб может занять намного больше времени.

Даже с точки зрения цены они могут различаться, причем трубы часто более доступны по цене, чем трубы, и когда мы смотрим на материалы, мы можем найти трубы во многих вариантах, в то время как трубы обычно можно найти только из углеродистой стали, легированной стали. или никель.

Определите, что вам нужно для вашего проекта

Как только вы узнаете реальную разницу между трубами и трубами, выбор правильного продукта для вашего проекта может быть намного проще, и это также намного проще, когда вы знаете, как измеряется каждый из них. помогите подобрать нужный размер.

Самое главное, о чем следует помнить, это функции каждого продукта.

Не забывайте, что трубы предназначены для конструкционных и механических целей, а трубы специально разработаны для перемещения предметов .

Если вы когда-либо колебались, например, между трубой и трубной сталью, или не уверены, нужны ли трубы или трубы для вашей следующей работы по дому или крупному строительному проекту, воспользуйтесь этими знаниями, чтобы с легкостью отличить их друг от друга и выбрать идеальный вариант. предмет для ваших нужд.

Труба и труба: разница между трубой и трубой

В строительной отрасли подрядчики, строители, изготовители, сварщики, производители вывесок и машинисты ежедневно используют трубы и трубы. Даже широкая публика или домовладелец время от времени должны использовать эти два продукта. Вот список различий между трубой и трубкой:

Трубы и трубопроводы Определение

Трубы

Полое, обычно цилиндрическое тело из стали, нержавеющей стали или алюминия, используемое специально для транспортировки или содержания жидкостей или газов.

Трубы

Полый цилиндр из металла или другого материала, используемый для транспортировки воды, газа, пара, нефти и т. д.

Использование труб и трубопроводов

Для чего используются трубки?

Трубки в основном используются для строительных целей. Они используются в приложениях, требующих точных наружных диаметров. Они определяются внешним диаметром и толщиной стенки для обеспечения устойчивости конструкции. Трубки всегда представляют собой цельный кусок от конца до конца. они могут быть гибкими или ортогональными, но продолжаются в любом случае.

Используемые трубы:

  • Газопровод или гидравлический трубопровод
  • Перекачка воды
  • Защита оптоволокна или проводов и электрических кабелей
  • Транспортировка жидкостей и газов
  • Компоненты машин
  • Вакуумные трубки в электрических цепях
  • Леса

Для чего используются трубы?

Трубы используются в основном для транспортировки жидкостей и газов, таких как вода, нефть, газ, пропан и т. д. Ключевым внутренним измерением является внутренний и внешний диаметр, а также важно номинальное давление. В трубных тумбах используются трубы, потому что они требуют жесткости, сопротивления и прочности, чтобы выдерживать ударное давление. Трубы – это предмет, который вы кладете в свой дом. для их соединения к концу приваривается (или прикручивается) фланец. Они всегда идут по прямой. Трубы используются для:

  • Сантехнические системы
  • Транспортировка жидкостей и газов
  • Системы сжатого воздуха
  • Системы доставки жидкости
  • Аккумуляторы высокого давления
  • Парковочные столбики

Форма, размер и конструкция труб и трубок

Трубки Размер, форма и конструкция

Трубки могут быть прямоугольными, квадратными и круглыми. Обычно они сварные. Трубы обычно используются в приложениях, требующих меньших диаметров.

Размер, форма и структура труб

Трубы всегда имеют круглую форму. Его невозможно легко сформировать без использования специального оборудования. Трубы обычно бесшовные и рассчитаны на давление, чтобы избежать утечек, поскольку по ним обычно проходят жидкости или газы. Трубы обычно доступны в больших размерах, чем трубы. Трубы подходят для более крупных применений с размерами от полдюйма до нескольких футов.

Диаметр

Диаметр труб

Трубы обычно измеряются по внешнему диаметру или внешнему диаметру с заданным диапазоном толщины стенки. Толщина стенки имеет жизненно важное значение, так как от нее зависит прочность трубы. Можно подумать, что трубка с наружным диаметром 3,0 дюйма будет иметь диаметр 3,0 дюйма, а трубка с наружным диаметром 7,5 дюйма — 7,5 дюйма. Однако современные машины не могут поддерживать размеры точно в соответствии с номинальным значением, и поэтому должны быть допустимые степени отклонений. Другими словами, каждый размер на чертеже может отличаться от номинального значения.

Диаметр труб

Трубы имеют только внутренний диаметр и «график», означающий толщину стенки. Есть простой способ запомнить это — поскольку труба используется для передачи жидкости или газа, размер отверстия, через которое может пройти жидкость или газ, вероятно, важнее для вас, чем внешние размеры трубы. Допуск для труб слабее, чем для труб. Трубы обычно используются для транспортировки или разводки, поэтому свойства давления, прямолинейности или округлости строго регламентированы.

Толщина стенки

Толщина труб

Толщина трубок часто определяется калибром для более тонких и толстых трубок. Обозначается долями дюйма или миллиметра. Обычный диапазон трубок составляет 20 калибров, что составляет от 0,035 дюйма до толщины 2 дюймов.

Толщина труб

Толщина стенки (мм, дюймы или датчики). Меры калибра (BWG или SWG) используются для более тонких стенок, тогда как более крупные меры выражаются дробными или дюймовыми индексами. Толщина стенки трубы называется толщиной спецификации трубы. Наиболее распространенными сортаментами труб являются СЧ30, СЧ50 и СЧ80.

Производственный процесс

Трубки

Трубки требуют более высокого уровня процессов, испытаний и проверок. В результате срок доставки также увеличивается. Выход труб сравнительно намного ниже, чем у труб.

Трубы

Процесс изготовления трубы проще по сравнению с трубами и чаще производится серийно.

Материал

Материал труб

Трубы изготавливаются из мягкой стали, алюминия, латуни, меди, хрома, нержавеющей стали и т. д. Трубы изготавливаются из горячекатаной и холоднокатаной стали. Разница в материалах также является причиной разницы в стоимости и применении.

Материал труб

Трубы обычно изготавливаются из углеродистой или низколегированной стали. Труба обычно из черной стали (горячекатаная). И труба, и труба могут быть оцинкованы.

Некоторые широко используемые стандарты или классы стальных труб:

  • Диапазон API – теперь ISO 3183. Например: API 5L, класс B – теперь ISO L245, где число указывает предел текучести в МПа
  • ASME SA106 класс B (бесшовные трубы из углеродистой стали для работы при высоких температурах)
  • ASTM A312 (Бесшовные и сварные трубы из аустенитной нержавеющей стали)
  • ASTM A36 (труба из углеродистой стали для конструкций или низкого давления)
  • ASTM A795 (Стальная труба специально для спринклерных систем пожаротушения)

Стоимость

Трубки Стоимость

Производство труб требует гораздо больше труда, энергии и материалов. В случае одного и того же материала себестоимость труб обычно выше, чем у труб.

Трубы Затраты

Процесс производства труб проще, и они производятся большими партиями. Вот почему трубы могут быть меньше, чем трубы.

Механические и химические свойства

Трубки

Ключом к высокому качеству трубок является твердость, прочность на растяжение и высокая точность.

Трубы

Предел текучести, номинальное давление и пластичность более важны для труб. Углерод, сера, фосфор, марганец и кремний являются основными химическими элементами для труб.

Жесткость

Трубки

Хотя латунным и медным трубкам можно относительно легко придать форму, трубки обычно жесткие.

Трубы

Трубы неизменно жесткие и не могут быть сформированы без специального оборудования.

Поверхностная обработка

Трубки

Трубки часто проходят кислую очистку или специальную полировку для их конкретного применения в полевых условиях.

Трубы

Трубы должны быть окрашены или покрыты антикоррозийным или антиокислительным покрытием для наружной или подземной транспортировки.

Соединение

Трубки

Трубки можно быстро и легко соединить развальцовкой, соединением или пайкой. Сборка трубок также может осуществляться с помощью трубных фитингов, где требуются высокие стандарты конструкции.

Трубы

Соединение одной трубы с другой является гораздо более трудоемким процессом, так как требует сварки, фланцев или нарезания резьбы. Сварка труб более безопасна, чем соединение труб.

Специальная отделка концов

Трубы

Трубы обычно поставляются с соединительными концами или со специальной отделкой концов, такой как неровные концы, специальная резьба и т. д.

Трубы

Концы труб обычно бывают гладкими, скошенными или с резьбой и соединительной формой.

Посетите Tampa Steel and Supply, чтобы узнать о поставках качественной стали и металлов

Вам нужны поставки стали? Не ищите ничего, кроме профессионалов Tampa Steel and Supply. У нас есть обширный список металлопродукции для любого проекта, который вам нужен. Мы гордимся тем, что обслуживаем наших клиентов почти четыре десятилетия, и готовы помочь вам с вашими потребностями в стали. Есть вопросы? Позвоните нам сегодня, чтобы узнать больше, или зайдите в наш прекрасный выставочный зал в Тампе.

Запросите предложение онлайн
или позвоните в Tampa Steel & Supply по телефону (813) 241-2801

В чем разница между трубами, трубами и шлангами?



Трубки, патрубки и шланги легко спутать. И по понятным причинам. Ведь все они везут материалы из точки А в точку Б.

Есть ли разница?

Между этими продуктами есть тонкие, но важные различия. Чем раньше вы поймете, чем они отличаются друг от друга, тем легче будет выбрать правильный продукт для вашей системы трубопроводов.

Пришло время разобраться с путаницей раз и навсегда. Читайте дальше, чтобы узнать о самых больших различиях между трубами, трубами и шлангами.

Есть ли разница между трубами, трубами и шлангами?

Несмотря на то, что эти термины часто ошибочно используются как взаимозаменяемые, существуют особенности, которые отличают трубы, шланги и шланги друг от друга. Между шлангами, трубками и трубами существует три основных различия:

  • Применение и стандарты
  • Терминология определения размеров
  • Состав материала и производственный процесс

Различные области применения и стандарты для труб, труб и шлангов

Первое и наиболее очевидное различие между трубами, трубами и шлангами заключается в том, как они используются и регулируются. Вот тонкие различия между каждым продуктом:

Трубы: Трубы используются в строительных конструкциях. Это означает, что они не должны быть цилиндрическими. Они бывают квадратными, прямоугольными и даже нестандартной формы. В зависимости от применения материал труб соответствует определенным стандартам, установленным различными организациями, включая Международную организацию по стандартизации (ISO) и ASTM International (ASTM) по всему миру.

Трубы: Хотя трубы используются в конструкционных целях, трубы переносят жидкости или газы в трубопроводных системах. Трубы соответствуют общепринятым стандартам, установленным такими организациями, как Американское общество инженеров-механиков (ASME). Стандарты включают B36.10M и B36.19.M, которые содержат справочные таблицы, касающиеся различных производственных параметров, которым должна соответствовать труба.

Шланги: Шланги — мастер на все руки. Они могут быть временным решением в самых разных ситуациях. В то время как трубы и шланги имеют довольно специфическое применение, шланги имеют множество применений и соответствуют широкому спектру стандартов. Они также состоят из различных материалов из труб и труб.

Шланги обычно гибкие, изготовлены из нейлона, резины и других неметаллических материалов и не используются для трубопроводов. Наиболее распространенные ситуации, в которых вы видите применение шлангов, включают:

  • Воздух
  • Вода
  • Гидравлические жидкости
  • Прочие жидкости (например, тормозные жидкости, топливо для транспортных средств)

Различная терминология определения размеров

Еще одно различие между трубами, трубопроводами и шлангами связано с определением размеров и способами измерения каждого из них. Вот чем они отличаются:

Размер трубки: размеры трубки определяются тремя важными размерами. Они измеряются по графику внешнего диаметра (OD), внутреннего диаметра (ID) и толщины стенки (WT).

Размер трубы: Размеры трубы сложнее, чем размеры трубы. В то время как размер трубы измеряется по точному наружному диаметру и толщине стенки, вы измеряете трубы по толщине стенки и номинальному диаметру трубы.

Что такое номинальный диаметр трубы?

Номинальный диаметр трубы или Номинальный размер трубы (NPS) относится к размерам труб в неспецифических терминах. Например, трехдюймовая труба из нержавеющей стали имеет наружный диаметр не ровно три дюйма, как у трехдюймовой стальной трубы. Вместо этого его размер определяется отдельным набором стандартов.

Процесс формализации размеров труб восходит к началу 20-го века и претерпел множество изменений на основе данных Американского нефтяного института (API), ASTM, Американского национального института стандартов (ANSI) и других организаций. Но пусть вас не пугают эти изменения. Вы можете увидеть четкую схему стандартов NPS и то, как они относятся к наружному диаметру и толщине стенки, обратившись к недавней таблице стандартных спецификаций труб.

Размер шланга: На размеры шланга влияет внутренний диаметр (ID). Шланги также используют нечто, называемое системой приборной панели. Этот размер тире указывает на диаметр шланга с шагом 1/16 дюйма.

Различия в материалах и производственном процессе

Наконец, трубы, трубки и шланги различаются по составу материала и производственным требованиям.

Трубы и трубы используют схожие производственные процессы, и они обычно изготавливаются из одинаковых материалов. Например, есть трубы из нержавеющей стали, а также стальные трубы.

Однако у пары разные производственные требования. К трубкам предъявляются более строгие требования, которые должны учитывать производители, включая толщину, прямолинейность и округлость цилиндра. Эти требования приводят к более высокой степени испытаний и проверок труб по сравнению с трубопроводной продукцией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
