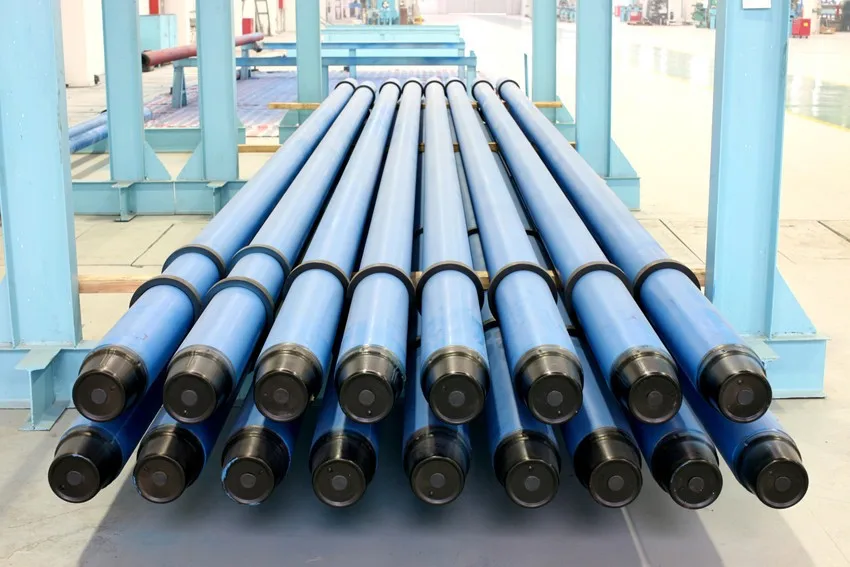

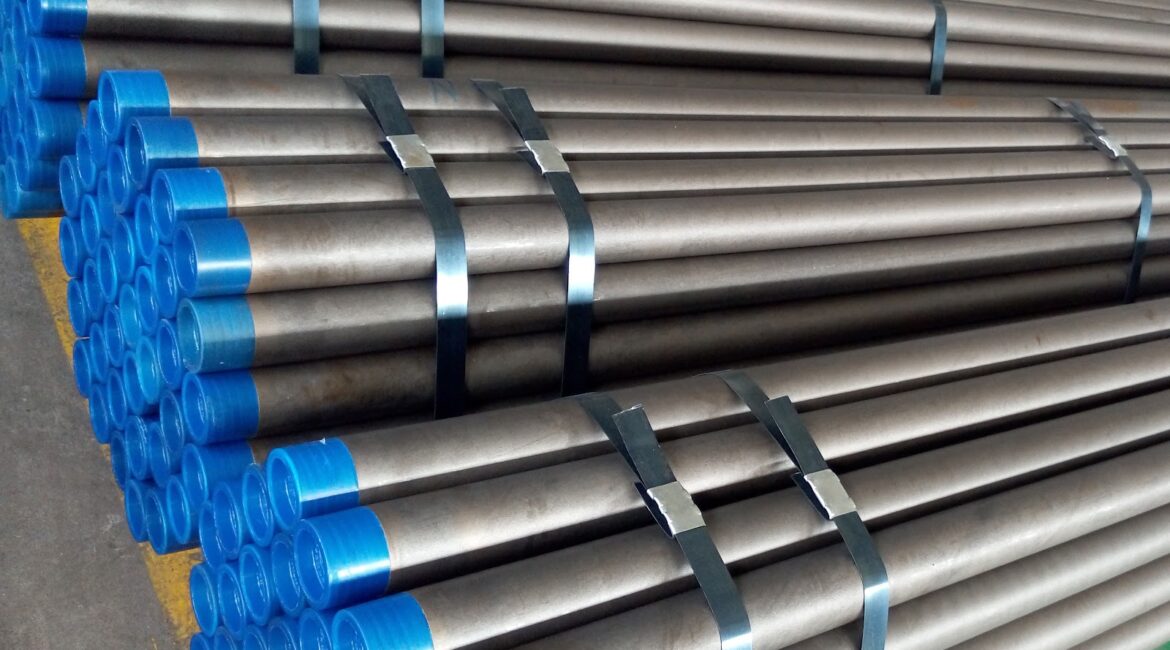

Труба НКТ — характеристики и правила эксплуатации

Широкие эксплуатационные характеристики труб НКТ позволяют использовать изделия не только в нефтяной и газовой промышленности, но и в частном домостроении. Подробности мастер сантехник рассмотрит в этой статье.

Они эффективны при выполнении ремонтных и спуско-подъемных задач. Отличаются размером, диаметром и весом. Могут обрабатываться специальным напылением, которое продлевает срок службы на 20 лет.

Что такое НКТ?

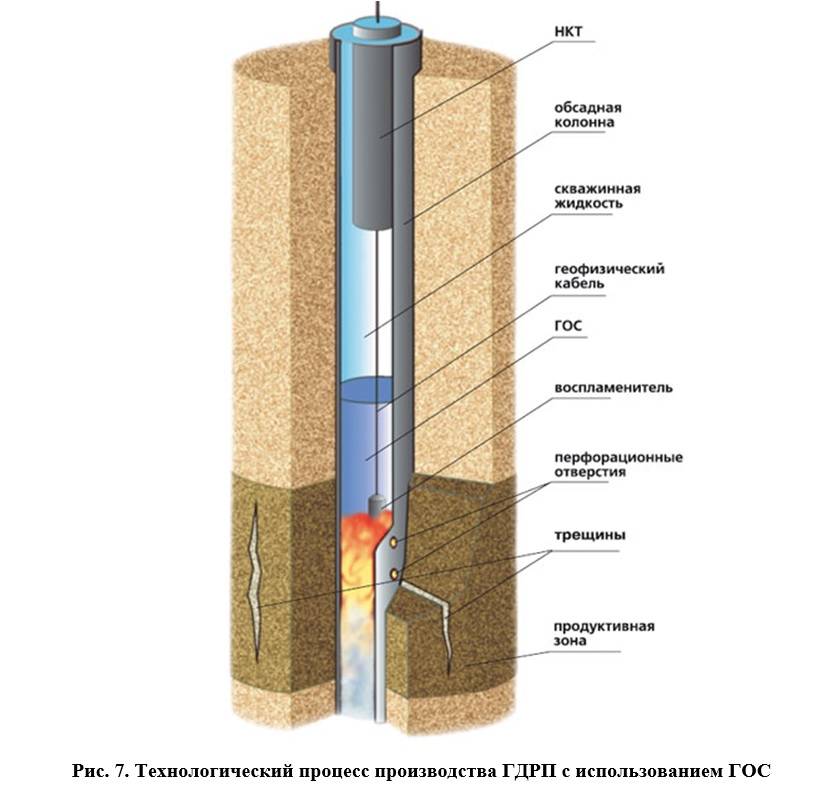

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

модели для комплектации нефтяных скважин;

модели для оборудования газовых скважин;
модели для скважин нагнетающего типа;
модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.

Такая насосно-компрессорная труба выполняет следующие функции:

возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

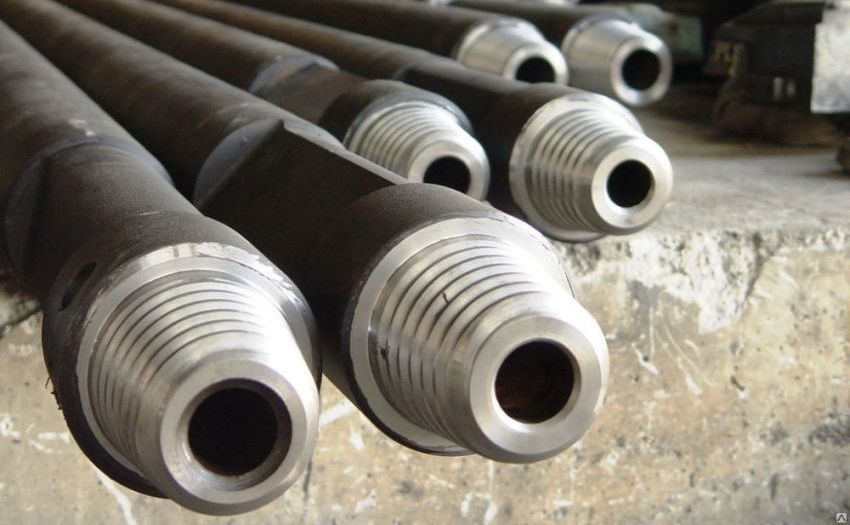

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

безмуфтовая;
муфтовая.

Первый тип оборудования — безмуфтовая труба — эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2.5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

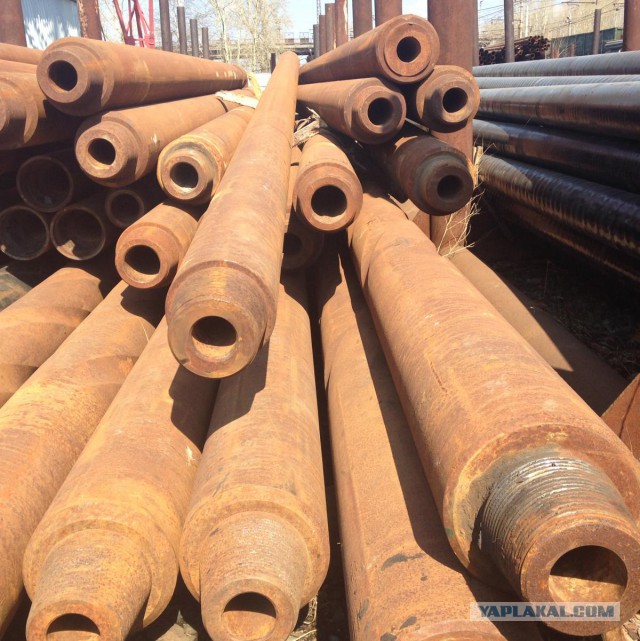

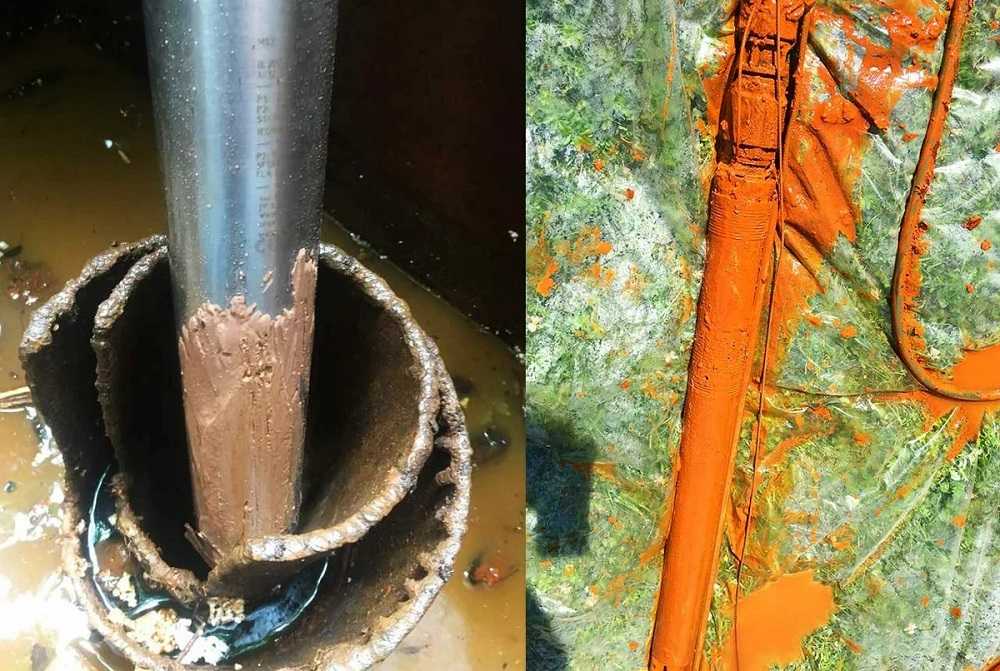

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

Отбраковка изделия путем визуального контроля.
Очистка изделия водой.
Механическое удаление загрязнений по внутренней поверхности изделия.
Шаблонирование.
Выявление и устранение дефектов изделия.
Токарная обработка — включает перенарезку резьбы, а также ремонт и очистку муфты.

Муфтонаворот.
Испытание системы посредством воды.
Проверка на прочность.
Обязательная маркировка изделий.
Обработка муфтовой и ниппельной части смазочным составом.

Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

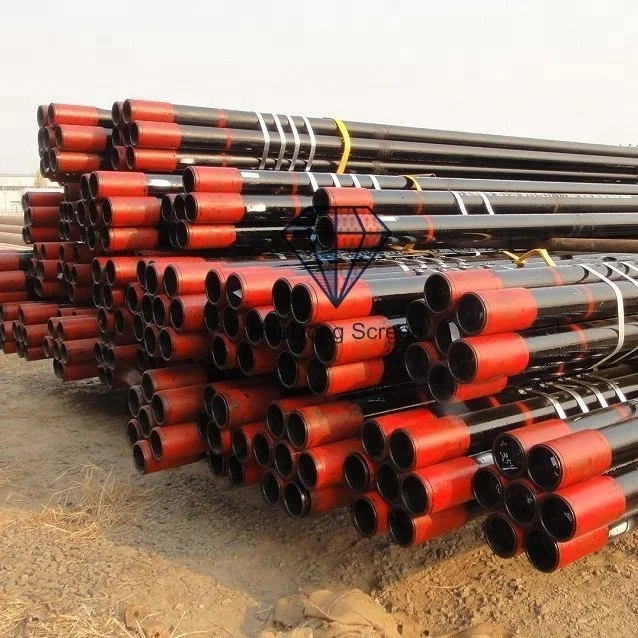

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.

Видео

В сюжете – Особенности и выбор труб для бурения скважин.

Правила эксплуатации

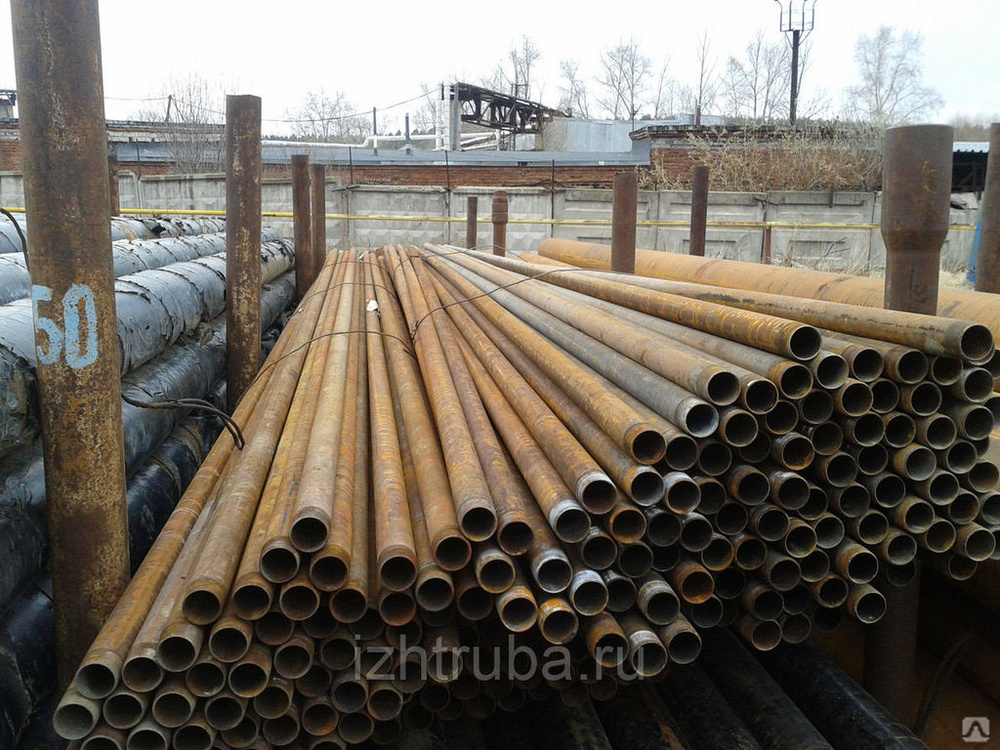

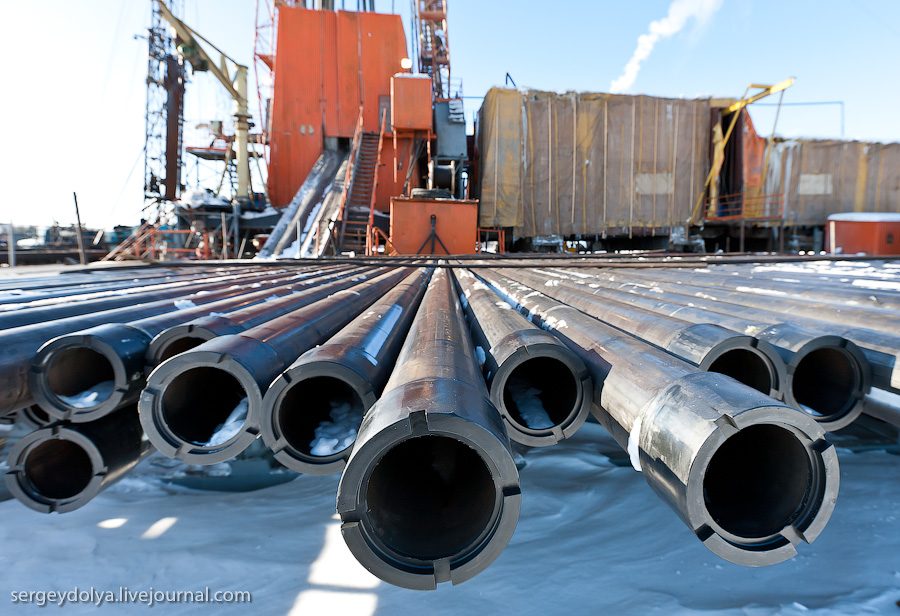

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

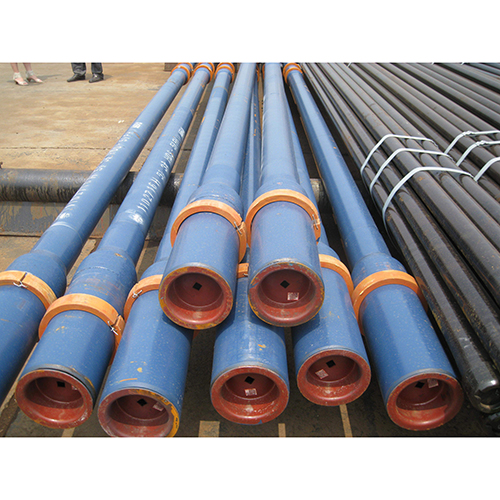

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

Видео

В сюжете – Обслуживание и ремонт труб НКТ

В продолжение темы посмотрите также наш обзор Гарантия на скважину

Услуги по инспекции НКТ и супервайзинг работ по переработке отходов бурения на группе Салымских месторождений

Наименование тендера:

Услуги по инспекции НКТ и супервайзинг работ по переработке отходов бурения на группе Салымских месторождений

Организатор:

Компания «Салым Петролеум Девелопмент Н.В.», действующая через Нефтеюганский филиал.

Адрес:

628327, Российская Федерация, Ханты-Мансийский АО-Югра, Тюменская обл., Нефтеюганский р-н, пос. Салым, ул. Юбилейная, 15.

Контактное лицо:

Трофимова Ольга

Контактный телефон:

+7 926 362 00 70

Email:

spd-tender-board@salympetroleum. ru

Дата и время начала приема заявок:

08.11.2019 09:00:00, время московское

Дата и время окончания приема заявок:

30.12.2019 18:00:00, время московское

Форма подачи заявления:

Подача Заявки возможна только в электронном виде. Заявку может предоставить любое юридическое лицо, зарегистрированное на территории Российской Федерации.

Дата определения победителя и заключение договора:

01.06.2020

Право организатора:

Организатор тендера вправе отказаться от его проведения в любой момент.

Предмет тендера:

РАБОТЫ включают:

1. Инспекция НКТ (всего 4 инженера (вахта), 2 инженера с автомобилем на месторождении, оказание услуг – в круглосуточном режиме):

ü проверка НКТ на скважинах до спуска в скважину и вывоза на трубный склад;

ü проверка протекторов ЭЦН;

ü проверка готовности вспомогательного оборудования подъемника до начала сборки и спуска НКТ;

ü контроль хранения НКТ на трубном складе.

2. Супервайзинг работ по переработке отходов бурения (всего 2 инженера (вахта), 1 инженер с автомобилем постоянно на месторождении, рабочий день – 12 часов):

ü контроль расхода химреагентов для переработки бурового шлама в буролит;

ü контроль выполнения работ на площадке;

ü отбор проб;

ü супервайзинг при проведении работ по проекту без амбарного бурения (фильтр-пресс).

Лист регитрации >>>

Примечание:

Внимание: начало оказания услуг – июнь 2020, срок действия договора – 3 года.

Назад к списку тендеров

Услуги по инспекции НКТ и супервайзинг работ по переработке отходов бурения на группе Салымских месторождений

Наименование тендера:

Организатор:

Компания «Салым Петролеум Девелопмент Н. В.», действующая через Нефтеюганский филиал.

Адрес:

Контактное лицо:

Трофимова Ольга

Контактный телефон:

+7 926 362 00 70

Email:

[email protected]

Дата и время начала приема заявок:

08.11.2019 09:00:00, время московское

Дата и время окончания приема заявок:

30.12.2019 18:00:00, время московское

Форма подачи заявления:

Дата определения победителя и заключение договора:

01.06.2020

Право организатора:

Организатор тендера вправе отказаться от его проведения в любой момент.

Предмет тендера:

РАБОТЫ включают:

ü проверка НКТ на скважинах до спуска в скважину и вывоза на трубный склад;

ü проверка протекторов ЭЦН;

ü проверка готовности вспомогательного оборудования подъемника до начала сборки и спуска НКТ;

ü контроль хранения НКТ на трубном складе.

ü контроль расхода химреагентов для переработки бурового шлама в буролит;

ü контроль выполнения работ на площадке;

ü отбор проб;

ü супервайзинг при проведении работ по проекту без амбарного бурения (фильтр-пресс).

Лист регитрации >>>

Примечание: Внимание: начало оказания услуг – июнь 2020, срок действия договора – 3 года.

Назад к списку тендеров

Изопроцессы, работа в термодинамике, первый закон термодинамики

Почему сайт nkt.ru не работает сегодня?

Причины по которым возникают проблемы с доступом на сайт nkt.ru могут быть как на стороне сервера, на котором располагается сайт, так и на стороне клиента, т.е. Вас. Так
же сайт может не открываться из за проблем на стороне Вашего Интернет провайдера. Однако хотим отметить, что чаще всего невозможность открыть сайт nkt.ru
связана либо с попаданием сайта в черный список РКН (РосКомНадзор), либо с ошибками на стороне сайта.

Последнее время причиной невозможности открыть сайт так же становятся различные блокировщики рекламы, установленные на Вашем ПК, а так же антивирусное программное обеспечение.

Обход блокировки сайта nkt.ruОткрыть сайт во фрейме

Операции с ГНКТ

Растепление скважины с АДПМ

Первый закон кирхгофа

Растепление — это процесс растапливания горячей нефтью или специальным раствором гидратной или парафинистой пробки, как в трубном так и в затрубном пространстве нефтяных и газовых скважин. Пробки образуются в скважинах оборудованных как УЭЦН, так и просто лифтом НКТ.

АДПМ устанавливается на расстояние не менее 25 метров от устья скважины. АЦ с нефтью не менее 15 метров от АДПМ с наветренной стороны. Подача нефти из АЦ на АДПМ производится через гофрированный шланг. Жесткая нагнетательная линия крепится к одному (из двух) кранов высокого давления на входе в ГНКТ.
Оператор ДНГ снимает штуцер из штуцерной камеры ФА. После опрессовки всего оборудования, произвести прокачку ГНКТ нефтью с одновременной проверкой прохода жидкости в коллектор к АГЗУ. Спуск ГНКТ в скважину производится со скоростью не более 15 м/мин, с одновременной циркуляцией нефтью. Температура нагрева нефти не должна превышать 90ºС. Для корректировки веса ГНКТ, через каждые 300 метров производится подъем ГНКТ на 15 метров с занесением результата в отчет.
После определения глубины гидратно-парафиновой пробки, растепление скважины производить со скоростью не более 1м/мин для наибольшего прогрева затрубного пространства. Растепление производить с подъемом ГНКТ на 2-3 метра через каждые 10 метров промывки.
При получении положительного результата по растеплению НКТ, необходимо проверить циркуляцию по «большому» затрубному пространству путем прокачки скважины прямой промывкой нефтью. При отрицательном результате, допустить ГНКТ на 100 метров ниже последней пробки в НКТ и произвести отогрев затрубного пространства путем циркуляции горячей нефтью по «малому» затрубу. При достижении положительного результата – дальнейшие работы производить согласно плана работ.

Растепление скважины горячим раствором СаСl

₂

Технологическая емкость устанавливают на расстояние не менее 20 м от устья скважины. Цементировочный агрегат устанавливается на расстояние не менее 15 метров от технологической емкости, с наветренной стороны. ППУ устанавливается на расстояние не менее 25 метров от технологической емкости, с наветренной стороны.
Технологическая емкость должна иметь объем 6-8 м3 в обогреваемом исполнении. Емкость оборудуется: заземляющим устройством; «змеевиком», для циркуляции пара и нагрева раствора СаСl₂; задвижкой, для подачи жидкости на ЦА-320; БРС, для соединения жесткой линией ППУ со «змеевиком»; жестко закрепленным уголком, для соединения с линией возврата жидкости из скважины.
От тройника (под превентором), обратная жесткая линия соединяется с БРС на технологической емкости и якорится не менее чем 2-мя якорями на одно НКТ 73мм, длиной 1,5м.На обратной линии устанавливается дополнительный кран высокого давления и блок дросселирования, для уменьшения или увеличения объема возврата жидкости из скважины.
Скорость спуска, температура раствора и дальнейшие действия аналогичны действиям, производимым при растеплении скважин с помощью АДПМ.

Освоение после МГРП

После проведенного многостадийного ГРП в скважине все порты (интервалы перфорации), кроме последнего, самого верхнего, перекрыты шарами металлического или керамического исполнения. Поэтому для освоения такой скважины необходимо отфрезеровать все фрак-порты, чтобы появилась связь между скважиной и продуктивным пластом. Главной задачей для ГНКТ в данном случае становится разбуривание шаров и седел для посадки шаров, активирующих порты на необходимой глубине, а также разбуривание обратных клапанов. Забой нормализовывают до башмака хвостовика.

Зачастую оставшиеся шары или их неразрушенные фрезом части мешают произвести полноценную нормализацию скважины. Поэтому когда пластовое давление достаточно для фонтанирования скважины, её сначала запускают на факельный амбар для выноса максимального количества шаров и только затем монтируют колтюбинговую установку для разбуривания фрак-портов. Порты необходимо разбуривать, так как они сужают внутренний диаметр хвостовика, т.е. штуцируют скважину под землей.

Соответствие физической величины в системе СИ

Основные величины

Величина	Символ	Единица СИ	Описание
Длина	l	метр (м)	Протяжённость объекта в одном измерении.
Вес	m	килограмм (кг)	Величина, определяющая инерционные и гравитационные свойства тел.
Время	t	секунда (с)	Продолжительность события.
Сила электрического тока	I	ампер (А)	Протекающий в единицу времени заряд.
Термодинамическая температура	T	кельвин (К)	Средняя кинетическая энергия частиц объекта.
Сила света	I_v	кандела (кд)	Количество световой энергии, излучаемой в заданном направлении в единицу времени.
Количество вещества	ν	моль (моль)	Количество частиц, отнесенное к количеству атомов в 0,012 кг12C

Производные величины

Величина	Символ	Единица СИ	Описание
Площадь	S	м2	Протяженность объекта в двух измерениях.
Объём	V	м3	Протяжённость объекта в трёх измерениях.
Скорость	v	м/с	Быстрота изменения координат тела.
Ускорение	a	м/с²	Быстрота изменения скорости объекта.
Импульс	p	кг·м/с	Произведение массы и скорости тела.
Сила	F	кг·м/с2 (ньютон, Н)	Действующая на объект внешняя причина ускорения.
Механическая работа	A	кг·м2/с2 (джоуль, Дж)	Скалярное произведение силы и перемещения.
Энергия	E	кг·м2/с2 (джоуль, Дж)	Способность тела или системы совершать работу.
Мощность	P	кг·м2/с3 (ватт, Вт)	Скорость изменения энергии.
Давление	p	кг/(м·с2) (паскаль, Па)	Сила, приходящаяся на единицу площади.
Плотность	ρ	кг/м3	Масса на единицу объёма.
Поверхностная плотность	ρ_A	кг/м2	Масса на единицу площади.
Линейная плотность	ρ_l	кг/м	Масса на единицу длины.
Количество теплоты	Q	кг·м2/с2 (джоуль, Дж)	Энергия, передаваемая от одного тела к другому немеханическим путём
Электрический заряд	q	А·с (кулон, Кл)
Напряжение	U	м2·кг/(с3·А) (вольт, В)	Изменение потенциальной энергии, приходящееся на единицу заряда.
Электрическое сопротивление	R	м2·кг/(с3·А2) (ом, Ом)	сопротивление объекта прохождению электрического тока
Магнитный поток	Φ	кг/(с2·А) (вебер, Вб)	Величина, учитывающая интенсивность магнитного поля и занимаемую им область.
Частота	ν	с−1 (герц, Гц)	Число повторений события за единицу времени.
Угол	α	радиан (рад)	Величина изменения направления.
Угловая скорость	ω	с−1 (радиан в секунду)	Скорость изменения угла.
Угловое ускорение	ε	с−2 (радиан на секунду в квадрате)	Быстрота изменения угловой скорости
Момент инерции	I	кг·м2	Мера инертности объекта при вращении.
Момент импульса	L	кг·м2/c	Мера вращения объекта.
Момент силы	M	кг·м2/с2	Произведение силы на длину перпендикуляра, опущенного из точки на линию действия силы.
Телесный угол	Ω	стерадиан (ср)

Смотри также:

Справочные материалы по физике
Закон Ома
Первый закон Ньютона
Второй закон Ньютона
Третий закон Ньютона
Формулы кинематики
Формулы МКТ

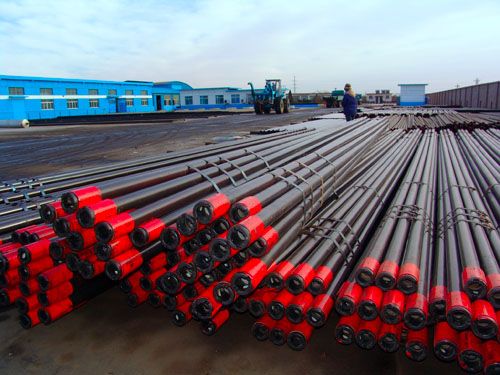

Выпуск и маркировка труб НКТ

Закон кулона, конденсатор, сила тока, закон ома, закон джоуля

Насосно-компрессорные трубы (НКТ) представляют собой основной несущий элемент трубопроводов в разных сферах промышленности. В силу своего назначения и повышенных требований к эксплуатационным характеристикам, эти изделия должны соответствовать необходимым стандартам безопасности и иметь соответствующую маркировку.

Для обеспечения прочности продукции её вместе с соединительными муфтами изготавливают из прочной стали марок Д, Е, К, Л, М. Такие марки стали труб НКТ стоят дороже менее качественных аналогов, однако их использование помогает обеспечить необходимую для протяжённых и работающих в разных климатических условиях трубопроводов.

Выпуск таких труб в России осуществляется в соответствии с ГОСТом 633-80, предусматривающим изготовление следующих видов насосно-компрессорных труб:

Стандартные НКТ, выпускаемые с муфтами для соединения.
НКМ – марка продукции для создания участков трубопровода с повышенной герметичностью.
НКТ-В – трубы с вынесенной (высаженной) наружу резьбой.
НКБ – вид насосно-компрессорных труб без соединительных муфт.

Допускается производство согласно ТУ (техническим условиям), со следующими характеристиками труб НКТ:

Особая стойкость к низким температурам, позволяющая использовать изделия в регионах Крайнего Севера (ТУ 14-3-1282-84 и ТУ 14-3-1588-88).
Повышенная устойчивость к воздействию вызывающих коррозию сред с повышенным содержанием сероводорода (H₂S) и кислотных испарений различной природы (ТУ 14-161-150-94 и ТУ 14-161-173-97).
Улучшенная пластичность – такая продукция оснащена одним или несколькими соединительными элементами из пластика (ТУ 14-3-1722-91).

Что касается маркировки изделий, являющейся непременным условием выпуска НКТ, по правилам она, в виде клейма, должна быть расположена около торца изделия, на месте соединительной муфты.

Характерно для труб НКТ, что такое клеймо содержит сведения:

О дате изготовления продукции (год и месяц).
О толщине стенки и диаметре трубы НКТ (оба параметра представляются в миллиметрах).
О марке стали, из которой произведено изделие (обозначается одной из указанных выше букв).
Торговая марка предприятия-изготовителя.

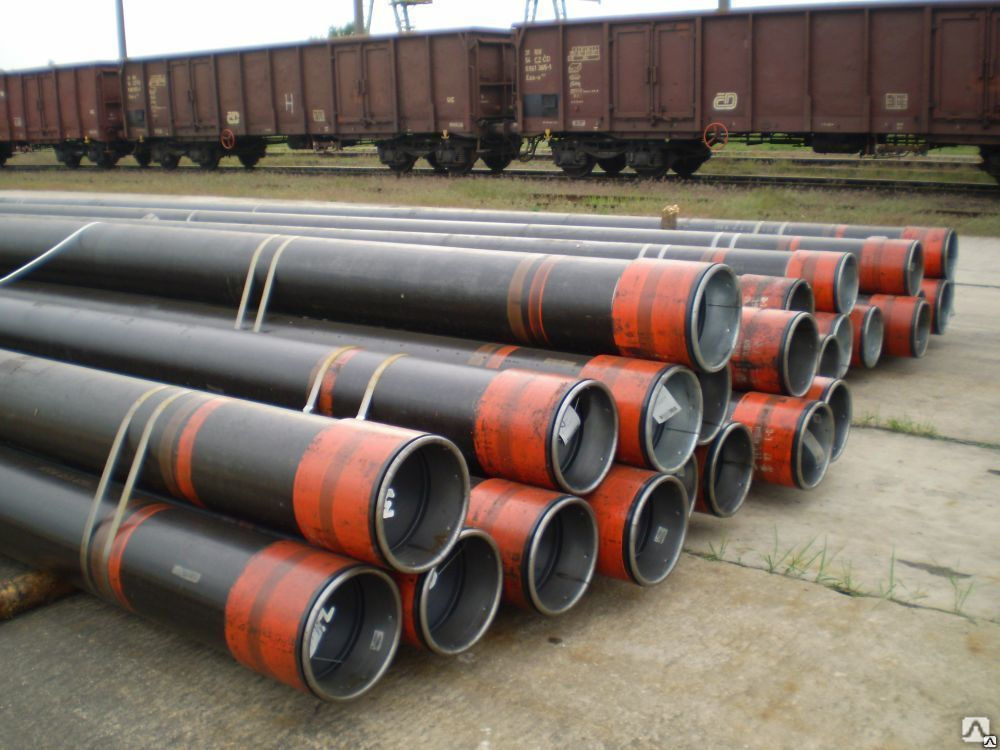

Особенности эксплуатации и хранения

Внеклассная работа коллективная работа макет модель поделка изделие чрезвычайная ситуация выжигание оригами китайское модульное торцевание в стране светофории бисер бумага бумага гофрированная бутылки пластиковые дерево диски компьютерные коробки коробки

Рассмотрим некоторые особенности эксплуатации, хранения НКТ:

Использование смазки. Перед монтажом насосно-компрессорной колонны необходимо смазать конец НКТ защитной смазкой. Тип смазки зависит от характера скважины, типа обсадной трубы и категории металла, из которого сделан трубопровод. Смазку нужно наносить аккуратно в соответствии с правилами дозировки. Недостаток смазки или ее избыток негативно влияют на прочность конструкции, а также усложняют ее монтаж.
Сварочная защитная среда. Пайку следует проводить в защитной среде (аргон). Если защитный газ не использовать, то есть риск, что по время сварки будут повреждены металлические края детали. Это серьезно повышает вероятность коррозии, которая приведет к деформации и растрескиванию насосной колонны.
Удаление трубы из системы. В случае длительного простоя буровой платформы необходимо обязательно демонтировать НКТ. Ведь края трубы находятся в постоянном контакте с жидкой средой, что может привести к коррозии. После демонтажа необходимо промыть установку и смазать ее защитной смазкой. Проверить отсутствие повреждений, трещин, коррозийный участков.

Хранить трубы НКТ можно в любом сухом прохладном месте. Лучше упаковать их в специальные блоки из дерева, пластика и металла. Лучше всего хранить такие блоки на складе с хорошей вентиляцией. В соответствии с правилами ГОСТ на каждую запчасть должна быть нанесена отметка. Она должна содержать все важные данные о детали — маркировка, тип, краткие сведения о производителе, информация о рабочих, ответственных за ее изготовление в цеху. Блоки с трубами разрешается транспортировать любым удобным способом (с помощью грузовиков или поездов, самолетами, водным транспортом и так далее). В случае продажи по требованию покупателя необходимо выполнить контрольные процедуры, доказывающие, что детали находятся в надлежащем состоянии.

Применения в других областях[править]

Для разграничения температурных областей, в которых поведение вещества описывается квантовыми или классическими методами, служит температура Дебая:
$$~ Q_D = \hbar \omega_D /k,$$
где $ \hbar $ – постоянная Дирака, $ \omega_D =u \sqrt{6\pi^2 n } $ есть предельная частота упругих колебаний кристаллической решётки, $ u $ – скорость звука в твёрдом теле, $ n $ – концентрация атомов. 2} = 4 R k T \Delta \nu .$$

Принцип работы буровых вышек

Чтобы разобраться в назначении НКТ, нужно знать принцип работы буровых вышек. Для добычи воды, газа и нефти, которые расположены глубоко под землей, применяются буровые установки. Они отличаются друг от друга по множеству параметров — принцип работы, конструкция, эксплуатационные характеристики и другие. Обычно буровая установка состоит из трех элементов — надземная платформа, бурильная колонна и система питания. Также в состав установки могут входить дополнительные элементы — контролирующий пневмопривод, система охлаждения бура, датчики оповещения и так далее.

Технология бурения

На подготовительном этапе геологи проводят разведку, намечают предполагаемое место бурения. Потом монтируется буровая платформа, выполняется тестовый запуск установки. Во время теста проверяются следующие параметры — качество сочленения деталей друг с другом, уровень вибрации, уровень нагрузки на электродвигатель.
Если с платформой все хорошо, выполняется бурение скважины. Для бурения используется бурильная колонна, которая подключена к электрическому двигателю. На конце колонны имеется острый наконечник-долото, который разрушает твердые горные породы.
Во время работы бурильная колонна вращается вдоль своей оси, что приводит к образованию скважины. Одновременно с этим выполняется подача отработанного грунта на поверхность. Современные установки оснащаются системой подачи защитных химикатов, которые минимизирует риск повреждения буровой колонны.
После создания скважины необходимо выполнить ее фиксацию. Для решения этой задачи может использоваться две технологии. В первом случае в скважину устанавливается дополнительная труба, которая создает зазор между колонной и самой трубой. В этот зазор заливается мягкие смеси, которые быстро затвердевают. На практике этот метод применяется редко. Во втором случае в скважину монтируется обсадной трубопровод, который обладает толстыми стенками и может выдержать любые нагрузки.
После укрепления скважины в обсадной трубопровод вводятся трубы для откачки полезных ископаемых или воды. В качестве такой трубы могут применяться НКТ. Перед их введением в скважину они скрепляются с помощью скважин-муфт, которые превращают отдельные трубы НКТ в единую компрессионную колонну. Для добычи полезных ископаемых запускается электрических двигатель, что приводит перекачиванию нефти или газа из скважины на поверхность. На буровой платформе полезные ископаемые упаковываются в емкости (бочки, резервуары, чаны).

Обратите внимание, что труба НКТ может использоваться и по другим сценариям. Простой пример: трубопровод можно настроить не на всасывание жидкостей, а на их распыление

Эта технология позволяет проводить нагнетание жидкостей, что может пригодиться в некоторых сферах человеческой деятельности. Примеры — ремонт скважин, геологическая разведка, локальное увеличение давления, создание дополнительных притоков к основной скважине.

Разновидность труб НКТ

Виды муфтовых насосно-компрессионных труб в разрезе: а — с конической резьбой треугольного профиля; б — с конической резьбой трапецеидального профиля и уплотнительным пояском; в — с конической резьбой треугольного профиля с повышенной пластичностью и хладостойкостью; г — с конической резьбой треугольного профиля с узлом уплотнения из полимерного материала

Гладкие насосно-компрессорные трубы способны обеспечить герметичность соединений при рабочем давлении до 50 МПа. Высокая герметичность соединения обеспечивается конической уплотнительной поверхностью, которая расположена за резьбой со стороны меньшего диаметра. Для соединения изделий используется трапецеидальная резьба.

Муфтовые НКТ – способны обеспечить герметичность соединения при рабочем давлении не более 50 МПа. Прочность соединения изделий составляет до 90% прочности его тела. Для соединения изделий также используется трапецеидальная резьба.

Насосно-компрессорные изделия, выполненные из алюминиевых сплавов, отличаются устойчивостью к воздействию коррозии сероводорода, что не позволяет использование ингибиторов коррозии. Благодаря небольшому весу, удельная прочность данных деталей в 2,5 раза выше, чем у изделий из стали. Это дает возможность сооружать колонну с большей (в 2,5 раза) длиной, в сравнении с колонной из деталей, изготовленных из стали.

Защитные покрытия применяются для обеспечения защиты от коррозии и предотвращения в них отложений парафина, гипса и солей. При применении данных труб уменьшается количество проведения текущих ремонтов скважин и увеличивается срок их эксплуатации. Внутренняя поверхность НКТ может быть покрыта жидким стеклом, эмалью, эпоксидной смолой или лаком. Самым распространенным способом покрытия внутренней поверхности изделия является остекловывание.

Роль в статистическом определении энтропии[править]

Основная статья: Термодинамическая энтропия

Вена, Zentralfriedhof, изображение Больцмана и формулы для энтропии на бюсте.

Энтропия S изолированной термодинамической системы в термодинамическом равновесии определяется через натуральный логарифм от числа различных микросостояний $W$, соответствующих данному макроскопическому состоянию (например, состоянию с заданной полной энергией E):
$$~S=k \ln W.$$
Коэффициент пропорциональности $k$ является постоянной Больцмана. Это выражение, определяющее связь между микроскопическими и макроскопическими состояниями (через $W$ и энтропию $S$ соответственно),
выражает центральную идею статистической механики и является главным открытием Больцмана. {‘}\) на один нат.

Разновидности изделий

Труба НКТ предназначена для скважин, по которым транспортируют жидкую и газообразную среду. Специфика внутренней среды, подаваемой под давлением – предъявление высоких требований к качеству подобных изделий.

НКТ труба определенного типа используется только для добычи битума и других тяжелых полужидких сред. Классификация А, Б, В и Г сводятся к типу резьбы, наличия полимерного узла уплотнения, усиленных показателей морозостойкости и наличия уплотнительных колец на резьбе.

НКТ трубы классифицируются по назначению, для каждого типа скважины выбирается определенный вид изделия

Но классифицируются насосно-компрессорные трубы по виду выкачиваемого из недр земли вещества:

нефтяные скважины;
газогонные;
водонагнетающие.

Для наибольшей устойчивости к коррозии изделия для насосно-компрессорных станций выпускаются из цветных металлов. Трубы на основе алюминия гарантируют стойкость к разрушительному действию сероводорода. Благодаря тому, что у трубы НКТ вес 1 метра намного меньше, оборудования станций будет весить меньше. Соответственно, общая нагрузка на поверхность, где расположен добывающий комплекс, будет иметь улучшенные показатели. Прочность же этих деталей на порядок выше обычных стальных изделий.

Небольшой вес трубы НКТ из лёгких сплавов – возможность сооружения более длинной колонны, примерно в 2,5 раза больше стальных деталей, имеющих один и тот же вес.

Оцените статью:

НКТ — PetroWiki

НКТ — это обычный трубопровод, используемый для транспортировки добываемых флюидов на поверхность или флюидов в пласт. Его использование в скважинах обычно считается хорошей практикой. На этой странице представлены виды и виды трубок.

Содержимое

1 Назначение трубки
2 типа трубок
3 Каталожные номера
4 примечательных статьи в OnePetro
5 Внешние ссылки
6 См. также
7 Категория

Назначение НКТ

Использование НКТ позволяет лучше контролировать скважину, поскольку циркулирующие жидкости могут заглушить скважину; таким образом, ремонтные работы упрощаются, а их результаты улучшаются. Эффективность потока обычно улучшается при использовании трубок. Кроме того, для большинства установок механизированной добычи требуются трубы. НКТ с применением пакера позволяет изолировать обсадную колонну от скважинных флюидов и предотвращает коррозионное повреждение обсадной колонны. Для комплексного заканчивания требуются НКТ, чтобы обеспечить добычу и эксплуатацию отдельных зон. Правительственные правила и положения часто требуют установки НКТ в каждую скважину. В особых случаях может быть получено разрешение на отказ от НКТ (беструбное заканчивание). Эти специальные заканчивания обычно представляют собой фонтанирующие скважины с относительно небольшой обсадной колонной. Колонны насосно-компрессорных труб обычно имеют наружный диаметр (НД) от 2 3/8 до 4 1/2 дюйма, но могут быть размером от 20 дюймов до 1,050 дюйма.

Правильный выбор, конструкция и установка колонны насосно-компрессорных труб являются критически важными элементами любого заканчивания скважины. Колонны насосно-компрессорных труб должны иметь правильный размер, чтобы жидкости могли течь эффективно или чтобы можно было установить эффективное оборудование для механизированной добычи. Слишком маленькая колонна насосно-компрессорных труб вызывает большие потери на трение и ограничивает добычу. Это также может серьезно ограничить тип и размер оборудования для механизированной добычи. Слишком длинная колонна насосно-компрессорных труб может вызвать бурение и нестабильный поток, что приведет к перегрузке скважины и усложнит капитальный ремонт. Планируемая трубка должна легко помещаться внутри установленного кожуха. При выборе материала необходимо учитывать следующее:

Условия окружающей среды
Прогнозируемая коррозионная активность скважинных флюидов
Минимальное и максимальное давление и температура
Аспекты безопасности
Рентабельность

НКТ должны быть спроектированы так, чтобы выдерживать все напряжения и условия, возникающие при обычной эксплуатации скважины, и должны иметь достаточный запас для нестандартных условий нагрузки. Он должен выдерживать напряжения, вызванные растяжением, разрывом и разрушением, и должен противостоять коррозионному действию скважинных флюидов в течение всего срока службы скважины. Кроме того, НКТ необходимо манипулировать и устанавливать таким образом, чтобы НКТ работала в скважине без сбоев или без чрезмерных эксплуатационных проблем.

Типы труб

Американский институт нефти (API) разработал спецификации, рекомендуемую практику и бюллетени для стальных труб, которые отвечают основным требованиям нефтегазовой промышленности. ^[1] ^[2] ^[3] ^[4] ^[5] ^[6] ^{. ^[11] ^[12] ^[13] Документы API пересматриваются и обновляются каждые 5 лет. Эти усилия продолжаются, и многие из этих документов (с изменениями) стали документами Международной организации по стандартизации (ISO). В настоящее время API и ISO являются международными стандартами для продуктов, предназначенных для использования во всем мире в нефтяной и газовой промышленности. Размеры НКТ API варьируются от НД от 1,050 до 4,500 дюймов. Для высокодебитных скважин могут быть выгодны НКТ более 4½ дюймов. Спецификации API и ISO содержат положения, когда в качестве НКТ используется обсадная труба.}

В дополнение к стальным трубам API существуют неблагоприятные скважинные условия, которые лучше подходят для других материалов. Существуют запатентованные марки стали, которые не соответствуют всем аспектам спецификаций API, но используются в нефтедобывающей промышленности для:

Стойкость к коррозии при потере веса
Повышенная прочность
Меньшая подверженность сульфидному коррозионному растрескиванию под напряжением (SSC)
Износостойкость

Коррозионно-стойкий сплав (CRA) — это специальный материал, который иногда используется в агрессивных средах. Эти специальные материалы обычно дороги, но могут оказаться полезными в течение срока службы скважины; однако НКТ не всегда устраняют коррозию и могут быть несовместимы с некоторыми жидкостями заканчивания. Информацию о бесшовных трубах CRA см. в ISO 13680. ^[14]

Трубки из термопластика (стекловолокна) успешно используются в коррозионно-активных скважинах. Большинство термопластичных трубок обладают хорошими свойствами при растяжении и разрыве, но имеют относительно небольшое сопротивление смятию и более низкую износостойкость, чем стальные трубки. Если температура превышает 150°F, может потребоваться снижение эксплуатационного коэффициента. Другие металлы и материалы использовались в качестве НКТ, но редко используются в современных нефтяных и газовых скважинах либо из-за их стоимости, либо из-за ограниченной применимости.

Ссылки

↑ RP 5A3/ISO 13678, Резьбовые компаунды для обсадных труб, насосно-компрессорных труб и линейных труб, второе издание. 2003. Вашингтон, округ Колумбия: API.
↑ RP 5A5, Полевой осмотр новой обсадной колонны, насосно-компрессорных труб и бурильных труб с гладким концом, шестое издание. 1997. Вашингтон, округ Колумбия: API.
↑ Спец. 5B, Нарезание резьбы, калибрование и проверка резьбы обсадных труб, труб и линейных труб, 14-е издание. 1996. Вашингтон, округ Колумбия: API.
↑ RP 5B1, Нарезание резьбы, калибрование и проверка резьбы обсадных, насосно-компрессорных и трубных резьб, пятое издание. 1999. Вашингтон, округ Колумбия: API.
↑ API SPEC 5C1, Рекомендуемая практика по уходу и использованию обсадных и насосно-компрессорных труб, 18-е издание. 1999. Вашингтон, округ Колумбия: API.
↑ Бык. 5C2, Эксплуатационные характеристики обсадных, насосно-компрессорных и бурильных труб, 21-е издание. 1999. Вашингтон, округ Колумбия: API.
↑ Бык. 5C3, Формулы и расчеты свойств обсадных, насосно-компрессорных, бурильных и линейных труб, шестое издание. 1994. Вашингтон, округ Колумбия: API.
↑ RP 5C5/ISO 13679, Процедуры оценки соединений обсадных и насосно-компрессорных труб, третье издание. 2003. Вашингтон, округ Колумбия: API.
↑ RP 5C7, Колтюбинговые операции при обслуживании нефтяных и газовых скважин, первое издание. 2002. Вашингтон, округ Колумбия: API.
↑ Спец. 5CT/ISO 11960, Обсадные и насосно-компрессорные трубы (Обычные единицы измерения США), седьмое издание. 2002. Вашингтон, округ Колумбия: API.
↑ Спец. 5CTN, Обсадные и насосно-компрессорные трубы (метрические единицы), пятое издание. 1995. Вашингтон, округ Колумбия: API.
↑ Спец. 15LT, Стальные трубы с ПВХ-покрытием, второе издание. 1999. Вашингтон, округ Колумбия: API.
↑ RP 15 TL4, Уход и использование труб из стекловолокна, второе издание. 1999. Вашингтон, округ Колумбия: API.
↑ ISO/ISO 13680, Нефтяная и газовая промышленность: Бесшовные трубы из коррозионно-стойкого сплава для использования в качестве обсадных труб, насосно-компрессорных труб и муфт — Технические условия поставки, первое издание, ISO, Женева, Швейцария (2000 г.).

Заслуживающие внимания статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые обязательно должен прочитать читатель, желающий узнать больше

Внешние ссылки

Используйте этот раздел для размещения ссылок на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.

См. также

PEH:Tubing_Selection,_Design,_and_Installation

Категория
