Резьба дюймовая трубная коническая американская NPT-NPTF National Pipe Tapered — Компания Fluitech Systems
NPTF National Pipe Tapered Fuel — национальная трубная коническая топливная резьба. NPTF — герметичная резьба. Уплотнение происходит за счёт смятия резьб.
Описана стандартом ANSI/ASME B1.20.3
Штуцер NPTF имеет коническую резьбу с конусностью 1:16 (угол конуса φ=3°34’48»).
Штуцер NPTF совместим с внутренней резьбой NPTF, NPSF или NPSM.
Резьбы NPTF используется в гидравлических системах, несмотря на то, что Национальная ассоциация по гидравлическим приводам США (NFPA) не рекомендует её для использования в гидравлике.
|
Номинальный размер |
Наружный диаметр, mm |
Отверстие под резьбу, mm |
TPI, ниток на дюйм |
Шаг витка, mm |
Резьба NPTF 1/16″ |
7,870 |
6,00 |
27 |
0,940 |
|
Резьба NPTF 1/8″ |
10,217 |
8,25 |
27 |
0,940 |
|
Резьба NPTF 1/4″ |
13,577 |
10,70 |
18 |
1,411 |
|
Резьба NPTF 3/8″ |
17,016 |
14,10 |
18 |
1,411 |
|
Резьба NPTF 1/2″ |
21,211 |
17,40 |
14 |
1,814 |
|
Резьба NPTF 3/4″ |
26,566 |
22,60 |
14 |
1,814 |
|
Резьба NPTF 1″ |
33,195 |
28,50 |
11,5 |
2,209 |
|
Резьба NPTF 1. |
41,952 |
37,00 |
11,5 |
2,209 |
|
Резьба NPTF 1.1/2″ |
48,021 |
43,50 |
11,5 |
2,209 |
|
Резьба NPTF 2″ |
60,060 |
55,00 |
11,5 |
2,209 |
|
Резьба NPTF 2.1/2″ |
72,642 |
65,50 |
8 |
3,175 |
|
Резьба NPTF 4″ |
113,913 |
107,00 |
8 |
3,175 |

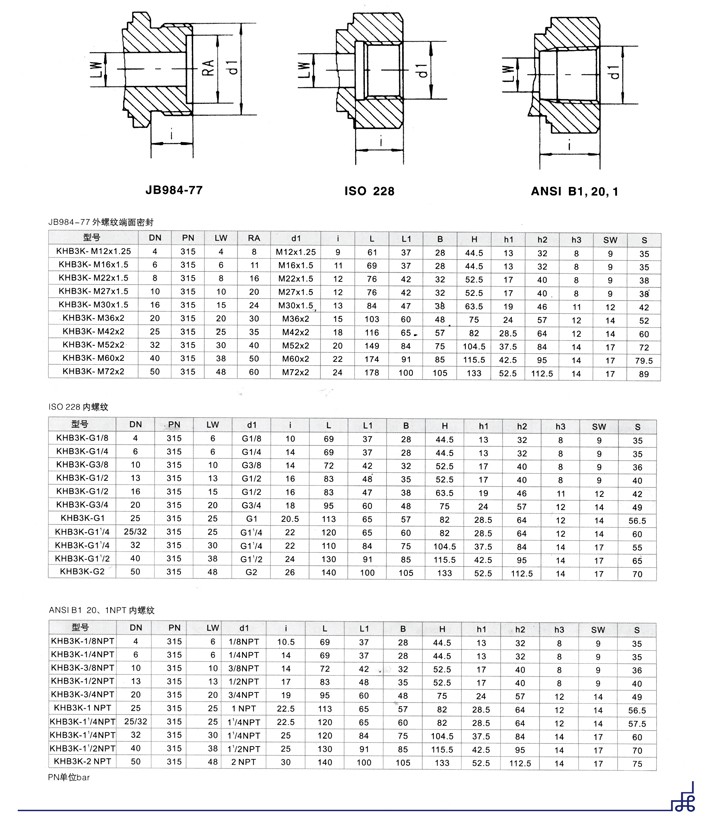

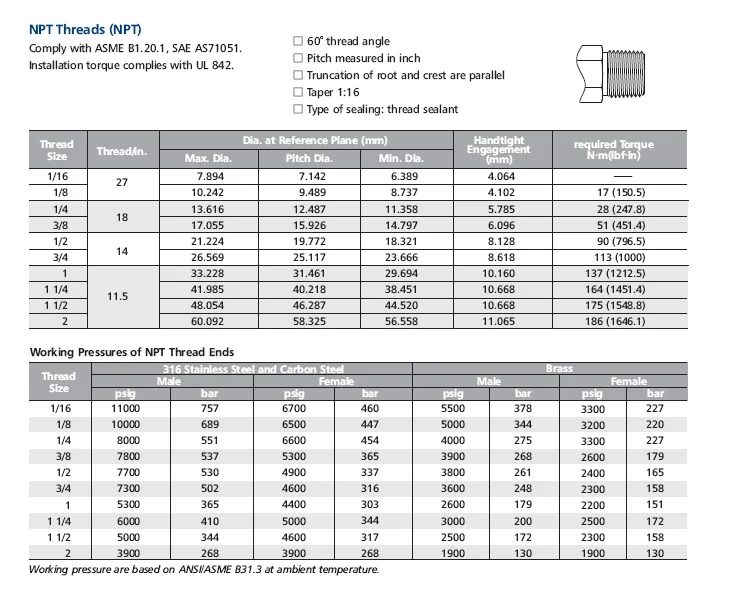

1/4″Резьба конусная (NPT) с конусностью 1:16 (угол конуса φ=3°34’48») или цилиндрическая (NPS) резьба по .
Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р.
Описана стандартом ANSI/ASME B1.20.1.
Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.
|
Номинальный размер |
Наружный диаметр, mm |
Отверстие под резьбу, mm |
TPI, ниток на дюйм |
Шаг витка, mm |
|
Резьба NPT 1/16″ |
7,895 |
6,00 |
27 |
0,941 |
|
Резьба NPT 1/8″ |
10,242 |
8,25 |
27 |
0,941 |
|
Резьба NPT 1/4″ |
13,616 |
10,70 |
18 |
1,411 |
|
Резьба NPT 3/8″ |
17,055 |
14,10 |
18 |
1,411 |
|
Резьба NPT 1/2″ |
21,223 |
17,40 |
14 |
1,814 |
|
Резьба NPT 3/4″ |
26,568 |
22,60 |
14 |
1,814 |
|
Резьба NPT 1″ |
33,228 |
28,50 |
11,5 |
2,209 |
|
Резьба NPT 1. |
41,985 |
37,00 |
11,5 |
2,209 |
|
Резьба NPT 1.1/2″ |
48,054 |
43,50 |
11,5 |
2,209 |
|
Резьба NPT 2″ |
60,092 |
55,00 |
11,5 |
2,209 |
|
Резьба NPT 2.1/2″ NPT |
72,699 |
|
8 |
3,175 |
|
Резьба NPT 3″ |
88,608 |
81,50 |
8 |
3,175 |
|
Резьба NPT 3. |
101,316 |
94,30 |
8 |
3,175 |
|
Резьба NPT 4″ |
113,973 |
107,00 |
8 |
3,175 |
|
Резьба NPT 5″ |
141,300 |
134,384 |
8 |
3,175 |
|
Резьба NPT 6″ |
168,275 |
161,191 |
8 |
3,175 |
|
Резьба NPT 8″ |
219,075 |
211,673 |
8 |
3,175 |
|
Резьба NPT 10″ |
273,050 |
265,311 |
8 |
3,175 |
|
Резьба NPT 12″ |
323,850 |
315,793 |
8 |
3,175 |
1/4″
1/2″NPT- американская коническая трубная резьба
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком Р6М5, HSS ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком HSSCo5 (Р6М5К5) ГОСТ-10902, DIN-338»»» Сверла с цилиндрическим хвостовиком длинные ГОСТ 886-77, DIN-340»»» Сверла с цилиндрическим хвостовиком длинные HSSCo5 DIN-340»»» Cвёрла с цилиндрическим хвостовиком сверхдлинные для металла и нержавеющей стали»»» Сверла с цилиндрическим проточенным хвостовиком»»» Сверла для сварных точек с центральной вставкой по DIN-1897»»» Центровочные сверла тип "А" ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Центровочные сверла тип "NC" для станков с ЧПУ»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла двухсторонние»» Метчики»»» M- метрическая резьба с основным (крупным) шагом»»»» M- машинные метчики для материалов до 600 MПа (N/mm2)»»»» M- машинные метчики для материалов до 800 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1000 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1200 MПа (N/mm2)»»»» M- машинные метчики для чугуна до 1400 MПа (N/mm2)»»»» M- машинные метчики для материалов до 1400 MПа (N/mm2)»»»» M- машинные метчики для нержавеющих сталей до 1000 MПа (N/mm2)»»»» M- машинные метчики HSSE-PM универсального применения»»»» M- машинные метчики удлиненной серии EL»»»» M- машинно-ручные однопроходные метчики»»»» M- гаечные метчики»»»» M – комплекты метчиков из 2-х или 3-х штук»»»» M- метчики-раскатники для материалов до 1000 MПа (N/mm2)»»» Mf- метрическая резьба с мелким шагом»»»» Mf- машинные метчики для материалов до 1000 MПа (N/mm2)»»»» Mf- машинные метчики для материалов до 800 MПа (N/mm2)»»»» Mf- машинные метчики для материалов до 1400 MПа (N/mm2)»»»» Mf- машинные метчики для нержавеющих сталей до 1000 MПа (N/mm2)»»»» Mf- машинные метчики HSSE-PM универсального применения»»»» Mf- гаечные метчики»»»» Mf-машинно-ручные однопроходные метчики»»»» Mf – комплекты метчиков из 2-х штук»»»» Mf- метчики-раскатники для материалов до 1000 MПа (N/mm2)»»» G- трубная цилиндрическая резьба»»» UNC- дюймовая резьба с крупным шагом»»» UNF- дюймовая резьба с мелким шагом»»» BSW / BSF- дюймовая резьба Витворта с крупным и мелким шагом»»» NPT- дюймовая коническая резьба»»» Rc – трубная коническая резьба»»» Pg – электротехническая трубная резьба»»» Vg- вентильная резьба»» Плашки круглые»»» М- метрическая резьба с основным ( крупным) шагом»»» Mf – метрическая резьба с мелким шагом»»» NPT ( К ) – дюймовая коническая резьба»»» R – трубная коническая резьба»»» G – трубная цилиндрическая резьба»»» Pg – электротехническая трубная резьба»»» UNC – дюймовая цилиндрическая резьба с основным (крупным) шагом»»» UNF – дюймовая цилиндрическая резьба с мелким шагом»»» Vg – вентильная резьба»» Наборы сверл, метчиков и плашек»» Зенковки»»» Зенковки 60 градусов»»» Зенковки 90 градусов»» Развертки»»» Развертки ручные»»» Развертки машинные»»» Развертки – расширители 1:16»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
5 мм)»»» Сверла c ц/х по металлу серия "FURIUS"»»» Сверла c ц/х по металлу серия "T"»»» Сверла с ц/х проточенным хвостовиком»» Сверла по металлу экстрадлинной серии»» Метчики машинные HSS»» Метчики сверхдлинной серии»» Зенковки с цилиндрическим хвостовиком»» Воротки для плашек» ZPS-FN – осевой металлорежущий инструмент»» Метчики машинные»»» Метчики машинные P-K-N»»» Метчики машинные серия UNI P-M-K-N»»» Метчики машинные серия -M- ( для нержавеющей стали)»» Сверла»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSS»»» Сверла спиральные с цилиндрическим хвостовиком с направляющей (для сварных точек)»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSSCo5»»» Сверла спиральные с коническим хвостовиком HSS, DIN 345»»» Сверла спиральные с коническим хвостовиком HSSCo5, DIN 345»»» Центровочные сверла тип "А"»»» Центровочные сверла тип "NC"»» Плашки круглые»»» Плашки круглые HSS метрическая резьба P-K-N»»» Плашки круглые HSSCo5 метрическая резьба P-K-M-N»» Фрезы»»» Фрезы концевые быстрорежущие HSSCo8»»» Фрезы концевые твёрдосплавные VHM»» Зенковки конические с цилиндрическим хвостовиком» NAREX Zdanice»» Метчики»»» M, Mf- метчики для метрической резьбы»»»» Машинные метчики»»»» Ручные метчики»»»» Гаечные метчики»»» G- метчики для трубной цилиндрической резьбы»»» UNC – метчики для дюймовой резьбы с крупным шагом»»» UNF – метчики для дюймовой резьбы с мелким шагом» VÖLKEL – металлорежущий инструмент»» МЕТЧИКИ»»» M, MF – метрическая резьба»»»» Машинные метчики»»»»» Машинные метчики универсального применения»»»»» Машинные метчики для нержавеющей стали и титана»»»» Метчики-раскатники»»»» Ручные метчики»»»» Машинно-ручные метчики»»»» КОМБИНИРОВАННЫЕ МЕТЧИКИ-СВЕРЛА»»»» УДЛИНЕННЫЕ МАШИННЫЕ МЕТЧИКИ»»» UNC, UNF – дюймовая резьба»»» BSW, BSF – дюймовая резьба Уитфорта»»» G – трубная резьба»»» NPT- коническая дюймовая резьба»»» Pg – электротехническая резьба»»» Rc – трубная коническая резьба»» ПЛАШКИ»»» M, Mf – плашки с метрической резьбой»»» UNC, UNF – плашки с дюймовой резьбой»»» G – плашки с трубной резьбой»»» BSW, BSF – плашки с резьбой Витворта»»» NPT – плашки с конической дюймовой резьбой»»» Vg – плашки с вентильной резьбой»»» Pg – плашки с электротехнической резьбой»» ВОРОТКИ ДЛЯ МЕТЧИКОВ И ПЛАШЕК
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELOGLOBUSGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNAREX ZdaniceNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHVÖLKELWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Понимание резьбовых соединений NPT, NPTF и NPS
В чем разница между NPS, NPT и NPTF?
NPS = Национальная трубная прямая
NPT = Национальная трубная резьба
NPTF = Национальная трубная резьба Топливо
Однако резьба NPT коническая, а резьба NPS прямая (параллельная). Обе резьбы имеют прилежащий угол 60° и имеют плоские пики и впадины. Коническая трубная резьба обычно встречается на концах труб, ниппелей и фитингов (например, муфт, отводов, тройников и т. д.). Резьба с острым углом очень важна для герметичности соединения и отсутствия утечек. Для завершения уплотнения обычно требуется резьбовой герметик или лента. Для прямой трубной резьбы требуется прокладка или уплотнительное кольцо для создания уплотнения. Хотя резьбы NPT и NPS будут зацепляться, они не будут должным образом уплотняться друг с другом.
NPT по сравнению с NPTF
Требования к NPT (национальной трубной резьбе) изложены в ANSI B1.20.1
Требования к NPTF (национальной трубной резьбе) изложены в ANSI B1.20.3
И NPT, и NPTF имеют одинаковые значения резьбы на дюйм, диаметра шага и конусности на дюйм. Различия заключаются в большом и малом диаметрах, корневой и гребенчатой части резьбы.
Вершины резьбы NPTF соответствуют параметрам требований NPT, но имеют меньший диапазон, чем NPT.
Впадины резьбы NPTF отличаются от впадин резьбы NPT. Впадины резьбы NPTF спроектированы таким образом, чтобы пересекаться с вершиной сопрягаемой резьбы с целью создания механического уплотнения за счет деформации формы резьбы при сборке. Резьба NPTF имеет два идентифицированных класса: класс 1 и класс 2. Основания резьбы NPT спроектированы таким образом, чтобы обеспечивать зазор с сопряженными вершинами резьбы при сборке.
Внимание — NPT и NPS
Несмотря на то, что резьба NPT и NPS будет зацепляться и будет казаться, что она подходит, они не будут должным образом уплотняться друг с другом, вызывая утечки.
Для создания герметичного соединения NPT необходимо использовать герметизирующие ленты для резьбы.
National Pipe Taper Fuel ( NPTF ), также называемая Dryseal American National Pipe Taper Thread , определяемая ASME B1.
20.3, предназначена для обеспечения более герметичного уплотнения без использования ленты из ПТФЭ ( он же «тефлон») или другой герметизирующий состав. Резьба NPTF имеет ту же основную форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.
Нужна дополнительная информация?
Ознакомьтесь с полным руководством по фитингам для труб здесь
НАЧНИТЕ ПОКУПАТЬ СЕЙЧАС!
Трубная арматура
Фланцы
Клапаны

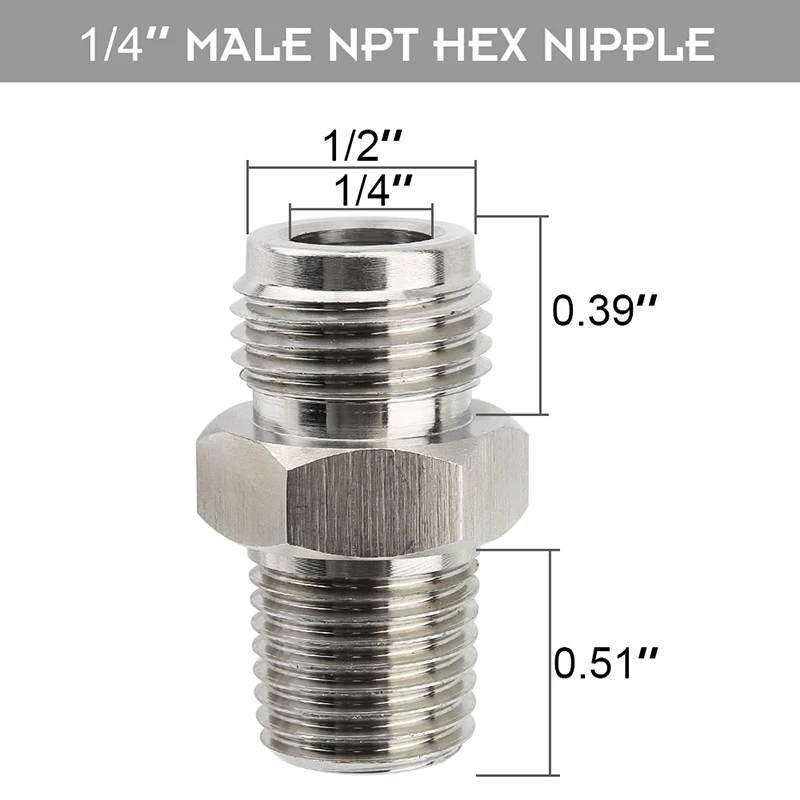

Трубные ниппели
Камлоки
Трубы и трубки
Свяжитесь с нашей командой — мы здесь, чтобы помочь вам!
Понедельник – Пятница: 8:00 – 16:30 EST
Доступны опытные специалисты по техническому монтажу
1-800-569-0810 Онлайн-чат 909010 0 0
Объяснение резьбы Резьбовые фитинги являются важным компонентом многих систем управления жидкостью, включая электромагнитные клапаны и сопутствующие товары. Один тип резьбы, с которым вы можете столкнуться, — это резьба National Pipe Thread Taper (NPT). В этом сообщении блога мы объясним, что такое резьба NPT, ее преимущества и как она используется в электромагнитных клапанах и связанных с ними продуктах. Резьба NPT представляет собой тип конической резьбы, широко используемый в трубопроводных системах по всей Северной Америке. Резьба NPT имеет уникальную конструкцию, которая помогает обеспечить герметичность и предотвращает утечки, что делает ее популярным выбором во многих отраслях, таких как сантехника, HVAC и фармацевтическое производство. В следующих разделах мы более подробно рассмотрим резьбу NPT, как она используется в таких продуктах, как электрические электромагнитные клапаны и сопутствующие товары, а также преимущества, которые они обеспечивают. NPT представляет собой особый тип конической резьбы, широко используемый в трубопроводных системах по всей Северной Америке. Резьба NPT является стандартным типом резьбы и определяется Американским национальным стандартом для конических трубных резьб (ANSI/ASME B1.20.1). Этот стандарт определяет размер, угол и глубину резьбы и гарантирует, что резьба NPT имеет одинаковый размер и форму, что помогает обеспечить надежные и герметичные соединения. Коническая конструкция резьбы NPT и NPTF (National Pipe Thread Fuel) обеспечивает более плотное уплотнение по мере того, как фитинг ввинчивается глубже в трубу. Это важная функция при работе с жидкостными и газообразными системами, поскольку она помогает предотвратить утечки. Эта конструкция особенно важна в частях систем, перекачивающих жидкость, где утечки могут быть опасными или дорогостоящими. Конус на резьбе NPT и NPTF создает эффект механического сцепления между фитингом и трубой. Когда фитинги и труба свинчены вместе, резьба немного сжимается по мере того, как она ввинчивается глубже в трубу, создавая более плотное уплотнение. Фитинг считается наружным, если резьба находится снаружи. Наружная резьба фитингов может называться MPT, MNPT или NPT(M). Нити внутри указывают на то, что это женщина. Внутренняя резьба фитингов может называться FPT, FNPT или NPT(F). Резьбы NPT (наружная) и NPTF (внутренняя) имеют одинаковый шаг, угол 60 градусов и форму плоских выступов и впадин. Если вас интересует разница между MNPT и NPT, MNPT — это специальная наружная резьба NPT. В то время как в случае NPT и NPTF, NPTF является конкретной внутренней резьбой фитинга NPT. В конических соединениях фитинг с наружной резьбой имеет резьбу, которая фиксируется в фитинге с внутренней резьбой, а затем расширяется до тех пор, пока сила между ними не сможет противостоять давлению материалов, перемещающихся по трубам. Резьба NPTF не требует герметика. Вместо этого он контактирует и деформирует гребень сопрягаемой резьбы. Хотя для уплотнения часто используется смазка, NPTF по своей конструкции обеспечивает сухое уплотнение резьбы. Резьба NPT измеряется и измеряется в соответствии со специальной стандартизированной системой (ANSI/ASME B1.20.1). Диаметр шага, большой диаметр и меньший диаметр используются для определения размера резьбы NPT. Требования к допускам для резьбы NPT имеют решающее значение для достижения оптимальной производительности и надежности резьбовых соединений. Допуск влияет на герметичность и стабильность соединения, а точные допуски необходимы для предотвращения утечек и других проблем в системах перекачки жидкости. В рамках общепринятой классификации резьбовых фитингов есть два конкретных типа, которые некоторые люди могут иногда путать: National Pipe Taper (NPT) и National Pipe Straight (NPS). Как упоминалось выше, резьба NPT имеет коническую форму, которая помогает формировать соединение, предотвращающее утечки в жидкостно-газовых системах. С другой стороны, фитинги с резьбой NPS (или иногда называемые параллельными) представляют собой прямые резьбы, которые обычно используются для быстрых соединений, не требующих герметичного уплотнения. Резьба NPS ровная и в основном используется для электрических и механических нужд. Однако для надлежащего уплотнения фитингов NPS также требуются дополнительные детали, такие как прокладки или уплотнительные кольца. Вы можете определить, является ли ваш фитинг прямой или конической резьбой, просто измерив первую, четвертую/пятую и последнюю резьбу. Это коническая резьба, если диаметр увеличивается или уменьшается от одного конца к другому. Если диаметр остается одинаковым поперек, это прямая резьба. Коническая резьба с острыми углами на фитингах с нормальной трубной резьбой сжимается по мере того, как труба ввинчивается в соединение, что создает прочное уплотнение. Резьбовые фитинги NPT и NPS не взаимозаменяемы, так как они не будут должным образом уплотняться друг с другом. По своей сути ни одна система не лучше другой. В зависимости от цели каждая нить работает эффективно. Спецификации обоих типов резьбы устанавливаются и поддерживаются Американским национальным институтом стандартов (ANSI) Другой наиболее распространенный тип фитингов с конической резьбой, используемых в системах перекачки жидкости, известен как резьба BSP (British Standard Pipe). Оба стандарта определяют типы резьбы, которые подходят и герметизируют фитинги для труб, которые используются для различных целей. В рамках собственной системы классификации некоторые разновидности нитей совместимы. Тем не менее, вы не можете смешивать и сопоставлять две системы классификации из-за разного шага и формы резьбы. Одним из основных различий между резьбой NPT и BSP является шаг резьбы. Резьба NPT имеет более мелкий шаг, что означает, что резьбы расположены ближе друг к другу и на дюйм приходится больше нитей. Еще одна характеристика, которую следует отметить, заключается в том, что пики и впадины различаются. Пики и впадины плоские с резьбой NPT, а пики и впадины BSP закруглены. Кроме того, фитинги NPT будут иметь резьбу с расширением 60 градусов, а резьба BSP будет иметь расширение 55 градусов. Эти различия делают их несовместимыми. Поэтому необходимо правильно идентифицировать ваше соединение, чтобы создать безопасное и герметичное уплотнение. Если вы не знаете, какой тип фитинга у вас есть, вы можете использовать шагомер для измерения ширины резьбы. На видео ниже показано, как использовать измеритель шага винта для чего-то подобного. Вам необходимо знать, с каким размером резьбы вы работаете. Чтобы найти стандартный торговый размер, вы должны сначала знать, является ли резьба прямой или конической. Затем вы можете измерить диаметр любой резьбы на фитинге NPS или, если это фитинг NPT, вам нужно будет измерить четвертую или пятую резьбу. Затем на это измерение ссылаются в таблице потоков, чтобы он соответствовал размеру сделки. Имейте в виду, что размер сделки не отражает напрямую то, что измеряется, т. е. NPT является наиболее широко известным и используемым фитингом. Наиболее распространенные размеры поставщиков в США: 1/8, 1/4, 3/8, 1/2, 3/4, 1, 11/4, 11/2, 2, 21/2, 3, 4, 5 и 6 дюймов. Фитинги менее ⅛ дюйма иногда используются со сжатым воздухом, в то время как фитинги большего размера (более 2 дюймов) встречаются реже, в основном потому, что требуются другие методы соединения. NPT обычно используется в таких отраслях, как нефть и газ, химическая обработка, водоподготовка и многих других, где герметичность соединений имеет первостепенное значение. Герметичное уплотнение и стабильность, обеспечиваемые резьбой NPT, делают ее подходящей для использования в сложных условиях, таких как высокие температуры, коррозионные и абразивные условия. Дополнительные преимущества: Хотя резьба NPT оптимальна для большинства жидкостных и газовых систем, есть и недостатки: NPT и NPS — не единственные типы американских резьб. BSP (Британский стандарт для труб) — это стандарт, используемый в странах Содружества и Австралии. BSP основан на торговом размере, а не на фактическом диаметре. Оба фитинга в соединении BSPT не обязательно должны быть коническими, в отличие от соединений NPT. Например, вы можете использовать фитинг с внутренней резьбой, который сужается к прямому фитингу с наружной резьбой. Однако во всех соединениях BSPT должен использоваться резьбовой герметик. Резьба типа NPT/NPS аналогична резьбе BSP, но, как мы упоминали выше, существуют различия в размерах резьбы, шаге и угле, что делает их несовместимыми. Очень важно знать, работаете ли вы с фитингами со стандартной резьбой NPT или BSP. Имея эту информацию, вы захотите рассмотреть назначение ваших труб, чтобы определить, какой конкретный тип резьбы вам нужен для ваших клапанов и других фитингов. Затем вы можете перейти к поиску подходящих резьбовых фитингов: прямых, конических, наружных или внутренних. Четкое описание фитинга с резьбой NPT поможет убедиться, что у вас есть подходящие материалы для достижения желаемых результатов. Благодарим вас за то, что нашли время узнать о резьбе NPT и ее вариантах. Если вам нужны соленоидные клапаны или автоматические шаровые краны с фитингами с резьбой NPT для вашей системы перекачки жидкости, на сайте electricsolenoidvalves.com есть широкий выбор, доступный в кратчайшие сроки. Наша опытная команда готова ответить на любые ваши вопросы и помочь вам найти лучший резьбовой фитинг для ваших конкретных потребностей. NPT — Electricsolenoidvalves.
com Что такое фитинги с резьбой NPT? Резьба
Термин « National Pipe Taper » (NPT) относится к конкретному типу конической резьбы, которая соединяет трубы и фитинги. Они могут быть изготовлены из металла, такого как чугун, сталь, бронза, латунь, или пластика, такого как нейлон или ПВХ. Почему трубная резьба NPT и NPTF коническая?

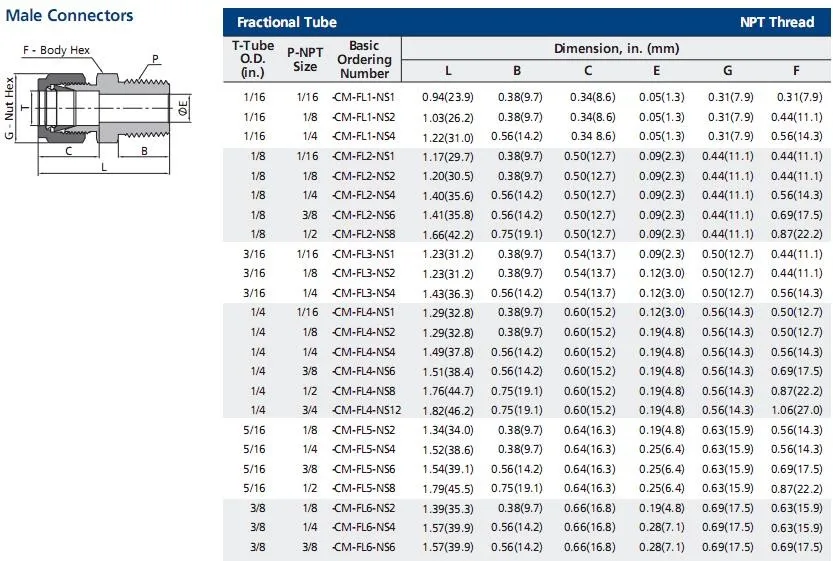

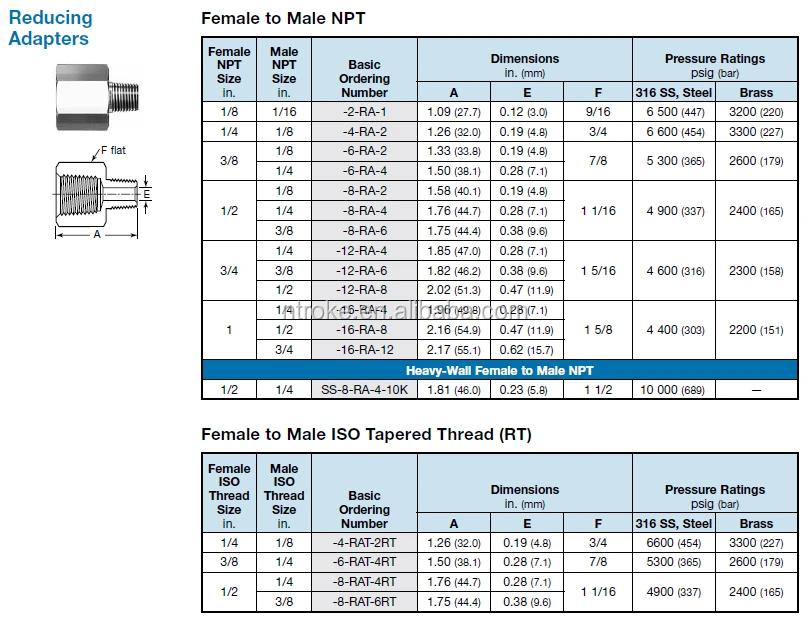

Фитинги с наружной и внутренней резьбой NPT
Перед сборкой необходимо нанести герметик на резьбу из-за небольшого зазора между вершиной и основанием соединительной резьбы NPT. Размер и допуск резьбы NPT
Две категории стандартов резьбы ANSI/ASME
Использование герметика для резьбы с фитингами типа NPT лучше всего обеспечивает полностью эффективное уплотнение без утечек. (Исключением являются фитинги NPTF, которые мы обсудим далее в этой статье.) Напротив, прямая резьба только скрепляет детали. Соединения NPS позволяют гайке свободно перемещаться вверх и вниз по соединению, в то время как соединения NPT плотно фиксируются на месте.

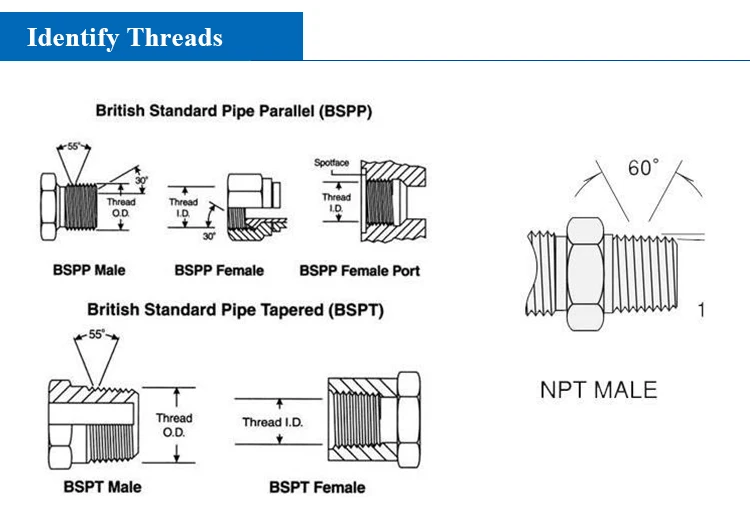

NPT по сравнению с BSP
США и Канада используют систему классификации NPT, в то время как остальной мир в основном использует BSP.
Поиск соответствия стандартному торговому размеру
½ дюйма NPT не равняется ½ измеренному размеру дюйма. Преимущества и недостатки использования фитингов NPT
Каковы преимущества использования фитингов NPT? Резьба
Каковы недостатки использования фитингов NPT?
Другие распространенные американские типы резьбы
Есть несколько других, в том числе NPSF, NPSC, NPTR, NPTF, NPSH, NPSM, NPSI и NPSL. Каждая из этих нитей имеет свои уникальные характеристики и используется в определенных приложениях.
Другие распространенные британские типы резьбы
Еще одно важное различие между резьбой BSP и резьбой NPT заключается в том, что резьба BSP измеряется в метрических единицах, а резьба NPT измеряется в британских единицах. В заключение
