Какой выбрать паяльник. Часть 1. Импульсный метеор

Смотрите также обзоры и статьи:

Мы начинаем серию статей, где расскажем о специальных разновидностях электрических паяльников, различающихся по форме корпуса, принципу действия и сфере применения.

И сегодня мы рассмотрим импульсные паяльники. Именно так этот инструмент называется в интернет магазинах паяльного оборудования, но на самом деле, это терминология не совсем корректная.

Грамотно было бы его назвать “трансформаторный”. Или мы от себя бы добавили – устройство прямого нагрева.

Но раз название закрепилось, пусть будет так, хотя на самом деле на самом деле к "чистым" импульсным относятся устройства, в которых есть управляющая плата и они позволяют регулировать температуру на основе широтно-импульсной модуляции.

Завершая тему терминов, проведем в чем-то близкие параллели.

Существуют как трансформаторные лабораторные блоки питания: громоздкие и тяжелые мощностью максимум 150-300 Вт, и импульсные, более компактные, для которых и 900 Вт не предел.



Устройство и принцип действия


Итак, начинаем с ключевых отличий:

  1. Во-первых, здесь нет промежуточного звена в виде керамического или нихромового нагревателя. Заметим, что они достаточно инерционные. Особенно при первоначальном разогреве.
  2. Во-вторых, сам принцип нагрева иной. Пониженное напряжение непосредственно подается на проволочное паяльное жало, которое выступает в качестве нагрузки для трансформатора.



В отличие от привычных ручек в “горизонтальном” исполнении, как видим, присутствует трансформатор, а следовательно неизбежно, что форма корпуса будет 100% иной.

Мы исходим из простой логики. Мощность самых популярных паяльников – для пайки электроники, микросхем, радиодеталей составляет 25-50 Вт. Трансформатор такой мощности при всем желании нельзя вставить в диаметр 10, пусть даже 15 или 20 мм цилиндрической рукоятки - не поместится.

Более того, даже если бы это можно было осуществить, нарушилась бы балансировка - магнитопровод не легкий, и таким прибором было бы крайне неудобно работать.

А хотелось бы паять с комфортом.

Какое решение ?

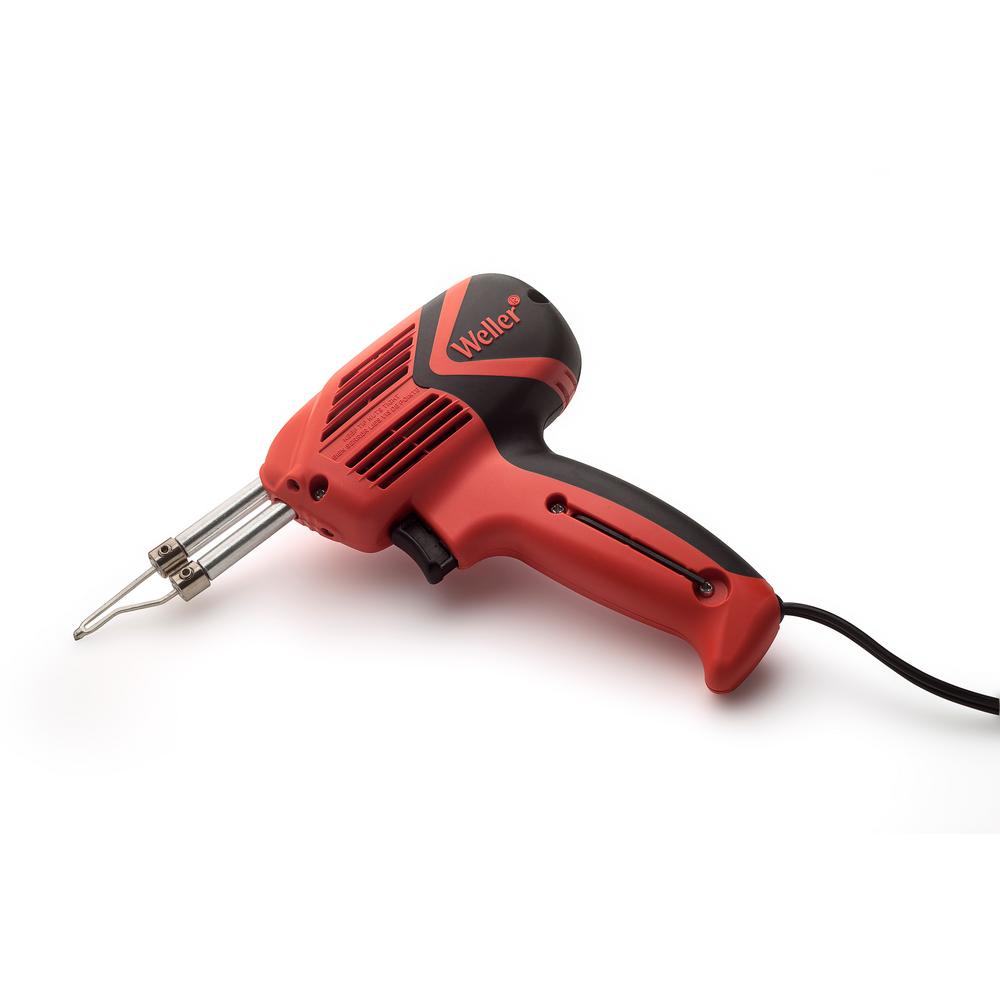

"Пистолетная" рукоятка. Сразу скажем, что не нужно путать с паяльниками-пистолетами, это отдельная тема, и мы о них поговорим в одной из наших следующих статей. Вот в них никакого трансформатора нет, поэтому они очень легкие и имеют только 1 диод, что позволяет реализовать 2 переключаемых режима мощности.

Здесь тоже нечто похожее на пистолет, но кнопка выполняет самую простую роль. Она ничего не переключает, а просто замыкает цепь, подавая питание на схему.

Кнопка без фиксации, поэтому, пока она нажата, тогда и идет нагрев.

Если разобрать устройство, что мы видим внутри ?

Напряжение от сетевого кабеля питания поступает на трансформатор и это уже плюс в сторону безопасности – присутствует гальваническая развязка от сети.

Вторичных обмоток может быть одна или две.

Первая питает жало, а нагрузкой для второй является лампа накаливания, для подсветки зоны пайки (предусмотрено не во всех моделях). Иногда бывает и второе решение. Делается отвод от вторичной обмотки для питания лампы по принципу автотрансформатора.

Самая идея подсветки участка, где проводятся работы не нова и реализована в некоторых токовых клещах, чтобы видеть какой именно обхватывается кабель для измерения силы тока, если освещенности – естественной или искусственной, недостаточно. Хотя основное преимущество клещей - возможность работы одной рукой, и если даже если подсветки нет, ее заменит простейший светодиодный фонарик или аккумуляторная лампа, удерживаемая в другой руке.

Но все-таки вернемся к главной, назовем ее так, вторичной обмотке. Для нее нагрузкой является паяльное жало.

Хотя таковым его назвать язык не поворачивается, поскольку оно явно не похоже на привычный удлиненный цилиндрический стержень, медный или с износостойким покрытием, оканчивающийся заострением или скошенным краем.

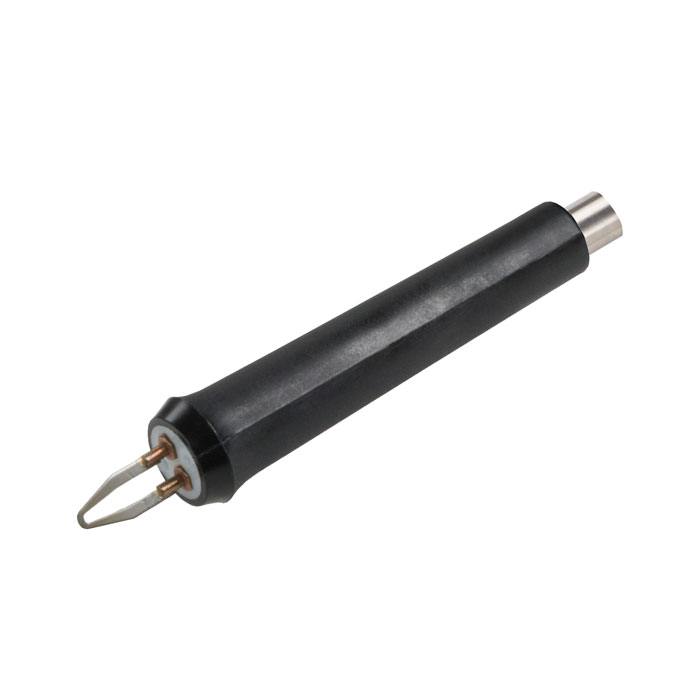

Это жесткая согнутая проволока с двумя выводами, которые помещаются в токосьемники и затягиваются гайкой.

Радиолюбители со стажем утверждают, что раньше проволока изготавливалась из нихрома, другие говорят, что лучше медное жало, облуженное в припое. И иногда приходится читать, что это просто сталь. Более того, наши самодельшики, изготавливающие импульсные  паяльники своими руками, иногда используют отрезок из велосипедный спицы, считая, что такое жало практически "неубиваемое".

Но факт остается фактом – проволока является изогнутой, с двумя контактами и других вариантов нет – электрическая цепь должна быть замкнутой.

Итак, как все эта штука работает. Чем-то похоже на сварочный аппарат, только в последнем цепь замыкается через электрическую дугу, а в нашем случае - через проволочную дугу.

Сопротивление которой хоть и малое, но конечное и на нем падает напряжение.

При нажатии на кнопку, мощность передается на вторичную обмотку, которая содержит всего 4-7 витков провода большого сечения. Поскольку напряжение понижается, а мощность остается неизменной (за исключением потерь в магнитопроводе), ток во вторичной цепи пропорционально возрастает, нагревая жало.

Именно этот принцип обеспечивает основное преимущество – скорость достижение температуры.

Разогрев происходит за время не более 7 секунд. Еще раз повторимся, что здесь нет промежуточных элементов в виде керамики или нихрома – прямое включение обеспечивает экспресс нагрев.

Соответственно такие инструменты нужны тем, кто не хочет (или не может) ждать - для нетерпеливых. Другого объяснения у нас нет. Поскольку недостатков немало и о них мы тоже расскажем.

Вся цепочка “трансформаторные обмотки” ➦ “нагревательная насадка” требует четкой увязки.

Толщина и количество витков в обмотке определяет выходное напряжение. В свою очередь, если взять другие жало или сделать его самому, сопротивление изменится и температура будет как больше номинальной, так и меньше.

Поэтому жало к импульсному паяльнику рекомендуется поставить от той же модели – они продаются отдельно или на свой страх и риск приступить к экспериментам, улучшая характеристики, экспериментируя с геометрией – длиной, поперечным сечением и материалом.



Преимущества:

  • Безопасный – низковольтный;
  • Быстрый нагрев;
  • Электричество потребляется только во время пайки. Это реально дает ощутимую экономию;
  • Не надо периодически выдергивать сетевую вилку, разбалтывая розетку;
  • Повторно-кратковременный режим это щадящая эксплуатация паяльного оборудования;
  • Меньше нагар и дольше срок службы.

Недостатки

  • Конечно тяжелый вес. Если за день приходится выполнять десятки паек, руки устанут. Некоторые радиомастера высказывают явное неудовольствие этим фактом, предпочитая купить контактную паяльную станцию, тем более по функциональности она на порядок выше – антистатическая защита, регулировка температуры и может быть встроен цифровой дисплей для индикации и это все за весьма демократическую цену;
  • Не желательна длительная работа, поскольку постоянная эксплуатация на предельном токе может вызвать перегрев, расплавление изоляции обмоток, межвитковое замыкание и в лучшем случае, если есть опыт и желание можно сделать ремонт, наматывая катушку, что не всегда технически и финансово оправдано, а в худшем придется новый паяльник купить и не факт, что в этот раз выбор остановится снова на трансформаторном;
  • Нет термопары и датчика обратной связи, естественно и компенсации потерь мощности.
    Вообще никакой схемы управления нет. "Утяжеленная простота".

Кроме пайки электроники, также можно использовать для расплавления пластика и выжигания по дереву. Это все-таки плюс, а то мы все о минусах...

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Покупка импульсного паяльника – за и против

В настоящее время, наряду с обычным стержневым паяльником, можно приобрести менее распространенные импульсные приборы, предназначенные для особо точной и аккуратной пайки. Узнать подробнее о характеристиках прибора можно по этому адресу http://vespergroup.org/. Тут же можно почитать о различных инновационных и просто технологичных приборах отечественного производства.

Замечем нужен импульсный паяльник?

История обычного стержневого электрического паяльника насчитывает почти столетие, и все это время человечество обходилось этими приборами. Спрашивается, с какой целью был разработан импульсный аналог и в чем заключаются его преимущества перед традиционными устройствами?

  • Быстрый нагрев жала и быстрое остывание. Каждый человек, имеющий опыт работы со стержневыми паяльниками, знает, что нужно прождать не менее 5 минут, пока прибор нагреется до необходимой температуры. В импульсном паяльнике все происходит гораздо быстрее, так как для нагрева нужны считанные секунды. Точно также паяльник, за считанные секунды, остывает после отключения от сети. Следовательно, не нужно подолгу ждать, пока прибор остынет и его можно будет безопасно уложить в коробку.
  • Малый вес и удобная конфигурация. Обычный паяльник — это рабочая часть, заключённая в деревянную или пластиковую ручку. Пользоваться такой конструкцией при продолжительной работе неудобно, так как рука затекает и устает от неестественного расположения рукояти. В импульсном паяльнике рукоятка более удобная и поэтому нет необходимости изгибать запястье для работы. Весит импульсный паяльник в полтора - в два раза меньше обычного стержневого инструмента. Это очень важно, если работать приходится дольше получаса.
  • Есть ли недостатки? Единственный недостаток импульсного паяльника заключается в том, что во включённом состоянии через жало проходит ток. Таким образом использовать инструмент можно для пайки различных разъемов и малоразмерных соединений. При пайке микросхем нужно быть очень осторожным, так как некоторые из них боятся статического напряжения и, из-за тока, проходящего по жалу, могут выйти из строя.

Еще один момент — это недолговечность дешёвых импульсных паяльников. Поэтому, чтобы рассчитывать на продолжительную работу инструмента, паяльники нужно приобретать брендовые и желательно отечественного производства.

Паяльник импульсный Rexant 12-0133 220 В 30-70 Вт с керамическим нагревателем, цена

Паяльник импульсный Rexant Профи 12-0133 220 В 30-70 Вт с керамическим нагревателем   Паяльник импульсный Rexant 12-0133 предназначен для ручного монтажа радиоэлементов.

Он используется для пайки электродеталей в двух мощностных режимах: 30 и 70 Вт.  Особенность данного инструмента заключается в том, что максимальная мощность и ускоренный разогрев активируются нажатием и удержанием кнопки на рукоятке. Это позволяет оператору сначала установить жало инструмента в определенную то…

Читать далее
Материал нагревателя
Керамика
Материал рукоятки
Пластик
Мощность паяльника
30-70 Вт
Напряжение сети
220-240 В
Объекты применения
Для кабеля, Для электроприборов, Для микросхем, Для радиоэлементов
Страна производства
Китай
Тип паяльника
Импульсный
Тип питания
Сеть

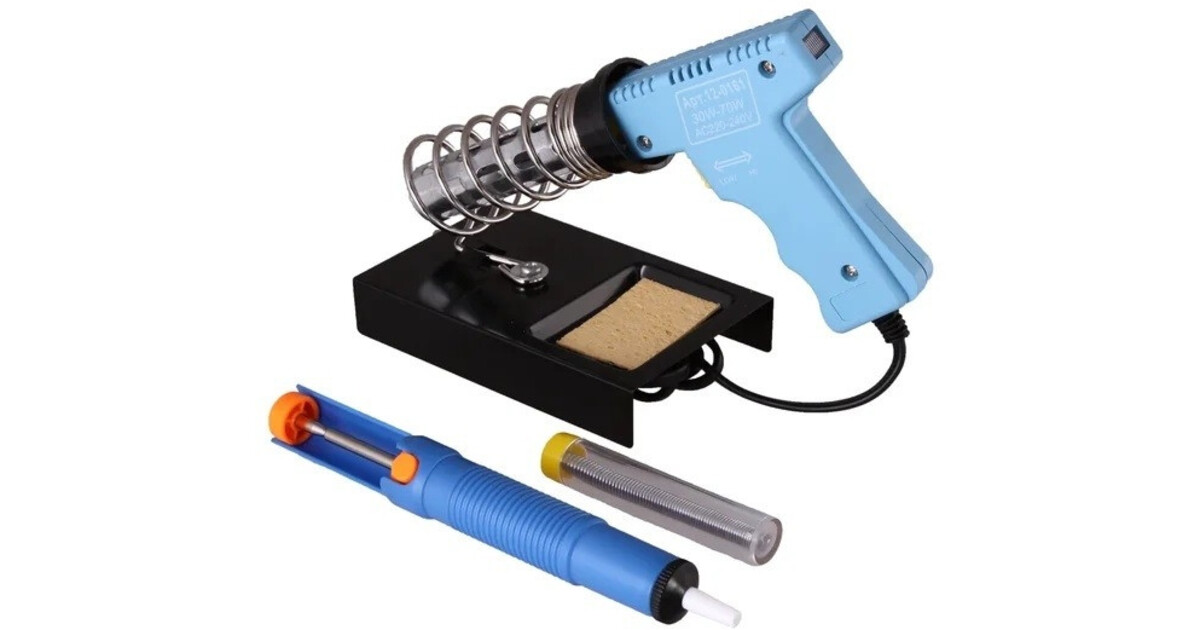

Паяльник импульсный (HS-50) 220В/30-130Вт (ZD-80) REXANT 12-0162

Паяльник с пистолетной рукояткой, импульсный: 220В / 30-130Вт.

, низкий уровень энергопотребления, ударопрочная рукоятка, индикатор включения. REXANT

Удобный паяльник с пистолетной рукояткой. Два режима работы: 30Вт и 130Вт. Имеет индикатор включения. Корпус из ударопрочного пластика. Отлично подходит для распайки кабелей в шкафах и проведения демонтажных работ. Переключение режимов осуществляется нажатием курка, что позволяет сначала зафиксировать паяльник в нужном месте, а потом установить максимальную мощность для осуществления пайки.

Характеристики
  • Питание - 220-240 В 50/60 Гц.
  • Мощность – 30 / 130 Вт.
  • Рукоятка из ударопрочного пластика
  • Индикатор включения
Паяльник импульсный 12-0162, особенности:
  • Удобная форма.
  • Два режима мощности 30Вт и 130Вт
  • Максимальная мощность и ускоренный разогрев активируются нажатием и удержанием курка.
  • Индикатор включения.

REXANT - крупный поставщик электромонтажного оборудования, монтажных аксессуаров и расходных материалов. Продукция REXANT отличается оптимальным соотношением цены и качества.

Оборудование для пайки REXANT включает несколько групп продукции:
  • Паяльники различного типа и мощности.
  • Держатели "третья рука", в том числе с лупой, с подсветкой и пр.
  • Подставки для паяльников.
  • Расходные материалы для пайки: канифоль, припой, флюс различного назначения в разновесной расфасовке.

Вся продукция торговой марки REXANT имеет удобную упаковку, с четкой и понятной маркировкой. Паяльное оборудование REXANT пользуется высокой популярностью, как у домашних мастеров, так и у профессионалов.



Паяльник импульсный (HS-50) 220В/30-130Вт (ZD-80) REXANT
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Паяльник импульсный (HS-50) 220В/30-130Вт (ZD-80) REXANT — цена, фото, технические характеристики. Для того, чтобы купить Паяльник импульсный (HS-50) 220В/30-130Вт (ZD-80) REXANT в интернет-магазине prestig.ru, нажмите кнопку "В КОРЗИНУ" и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Паяльник импульсный (HS-50) 220В/30-130Вт (ZD-80) REXANT оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)

Паяльник импульсный (HS-50) 220V/30-130Вт (ZD/80) REXANT

Array
(
    [id] => 2741
    [id_1c] =>
    [name] => Припой с канифолью спираль ПОС-61 Ø1.0мм 1метр REXANT
    [summary] =>

Диаметр припоя: 1.0мм
Состав: олово (60%) и свинец (40%).
Длина - 1м

[meta_title] => [meta_keywords] => Припой с канифолью спираль ПОС-61 Ø1.0мм 1метр REXANT [meta_description] => Припой с канифолью спираль ПОС-61 Ø1. 0мм 1метр REXANT [description] =>

Припой с канифолью ПОС-61 Ø1.0мм спираль 1метр REXANT предназначен для создания механически прочного и герметичного соединения деталей между собой или для их фиксирования на плате (пайка и лужение радиоэлектронных приборов, медицинской аппаратуры, автодеталей, печатных плат, электроаппаратуры и т.д.).

Представляет собой проволоку из сплава олова (60%) и свинца (40%), скрученную в катушку. В её структуре также содержится специальный флюс без запаха - 2.2%, что позволяет сделать паяное соединение более прочным.

Как действует припой
Нагреваясь до определенной температуры (183-188°С) он расплавляется, смачивает спаиваемый металл, растекается по нему, заполняя место между соединяемыми деталями. Припой ПОС-61 обладает такими свойства как, устойчивость к коррозии, создание механической прочности спаянного соединения, обладание удельной проводимостью (для токоведущих элементов).

Основные характеристики
- диаметр припоя: 1.0мм
- состав: олово (60%) и свинец (40%).

[contact_id] => 1 [create_datetime] => 2017-01-30 13:05:57 [edit_datetime] => 2021-02-09 15:04:29 [status] => 1 [type_id] => 4 [image_id] => 6944 [image_filename] => [video_url] => [sku_id] => 4934 [ext] => jpg [url] => pripoy-s-kanifolyu-spiral-pos-61-10mm-1metr-rexant [rating] => 0 [price] => 55 [compare_price] => 0 [currency] => RUB [min_price] => 55 [max_price] => 55 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 1372 [category_id] => 893 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 1 [compare_price_selectable] => 0.0000 [purchase_price_selectable] => 0.0000 [unconverted_currency] => RUB [unconverted_price] => 55. 0000 [frontend_price] => 55.0000 [unconverted_min_price] => 55.0000 [frontend_min_price] => 55.0000 [unconverted_max_price] => 55.0000 [frontend_max_price] => 55.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 1 372 Р [rating_html] => [skus] => Array ( [4934] => Array ( [id] => 4934 [product_id] => 2741 [id_1c] => [sku] => 0002204 [sort] => 1 [name] => [image_id] => [price] => 55.0000 [primary_price] => 55.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 55. 0000 [unconverted_price] => 55.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 55 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 55 ) ) [frontend_url] => /pripoy-s-kanifolyu-spiral-pos-61-10mm-1metr-rexant/ [original_price] => 55 [original_compare_price] => 0 [skus_list] => Array ( [id] => 4934 [product_id] => 2741 [id_1c] => [sku] => 0002204 [sort] => 1 [name] => [image_id] => [price] => 55.0000 [primary_price] => 55.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 55. 0000 [unconverted_price] => 55.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1
Артикул - 0002204

Припой с канифолью спираль ПОС-61 Ø1.0мм 1метр REXANT

Импульсный паяльник своими руками - Сделай это легко с ScienceProg

Самое большое преимущество, которое я вижу при работе с импульсным паяльником, - это скорость и эффективность. Конечно, когда ты не работаешь, все остаётся круто; это означает, что он экономит энергию, не испаряет ядовитый пар и исключает риск случайного ожога. Что ж, у этого даже есть источник света для лучшего обзора при пайке. Если вам нравится что-то взламывать, вы можете попробовать это испытание на создании импульсного паяльника.

Этот утюг может питаться от сети 220 В и потребляет около 70-100 Вт энергии. КПД достигает около 50%. Время нагрева составляет 5 секунд, а охлаждение до 50ºC - около 15 секунд.

Паяльник может использоваться в различных задачах, в том числе при ремонте бытовой техники, замене электронных деталей и т. Д.

В этом импульсном железе используется автоколебательный полумостовой драйвер IR2151. МОП-транзисторы IRF740 используются для подачи тока на нагрузку. Работа с утюгом проста.IR2151 генерирует импульсы, подаваемые на трансформатор, который передает энергию через диодный мост, а фильтр C питает охладитель и светодиоды. Но этой мощности недостаточно, чтобы нагреть нагревательный наконечник. При нажатии кнопки S1 значения конденсаторов C2 и C3 складываются, таким образом, генератор переходит в низкочастотную фазу, когда трансформатор достигает уровня насыщения. На этом уровне нагрева наконечник получает достаточно энергии, чтобы нагреться до высокой температуры.

Все резисторы в цепи мощностью 0,25Вт; просто R4 должен быть не меньше 0.4Вт. Рекомендуемый цвет светодиодов - оранжевый, так как он лучше всего подходит для подсветки круглых трещин. Диодный мост должен состоять из диодов на 1А и 400В. Cooler any 12V - любой кулер для ПК поменьше. Трансформатор выполнен из двух сердечников плоской формы 30x30x6 2500HM. Первичная катушка содержит 65 обмоток 0,25 мм2, а вторичные 4-5 обмоток 0,25 мм2. Обмотка питания изготовлена ​​из медной пластины 135х10х1,5 мм и гнута. Наконечник изготовлен из медного провода диаметром 1,5 мм, который соединен с медной пластиной, образуя петлю для тока от трансформатора.

После сборки припоя необходимо выбрать подходящий конденсатор C3. Для этого достаточно отсоединить жало паяльника и подключить лампочку 40Вт. Когда кнопка S1 не нажата, трансформатор должен тихо тикать, светодиоды и охлаждение должны гореть, но лампочка должна быть выключена. При нажатии на кнопку трансформатор должен перестать тикать, светодиоды должны гореть ярче, а кулер работает быстрее, но лампочка не должна гореть. Тогда C3 должно иметь меньшее значение, например 2200 пФ, или меньшее значение резистора R3.

Если все работает, то доделать всю косметику, в том числе кулер, покрасив PCB краской для предотвращения короткого замыкания (в любом случае, вы будете держать устройство в руках). И будьте осторожны, так как это устройство высокого напряжения. Автор не несет ответственности за травмы.

Паяльник импульсный

- купить паяльник импульсный с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для импульсного паяльника.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот импульсный паяльник станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели импульсный паяльник на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в импульсном паяльнике и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести импульсный паяльник по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Электронный паяльник своими руками. Импульсный паяльник. Комплект магнитопровода с трансформаторными железными пластинами

Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, необходимый для плавления припоя и нагрева соединяемых элементов.Подготовка деталей к пайке занимает много времени. Держать постоянно греющийся электрический паяльник невыгодно из-за неоправданного перерасхода электроэнергии. На смену традиционным паяльным аппаратам пришли энергосберегающие импульсные паяльники (ИП).

Важно! Основное отличие импульсных инструментов от обычных паяльников заключается в том, что желаемая температура на кончике жала достигается в течение 3-4 секунд после включения.

Принцип работы прибора

Наконечник инструмента выглядит как изогнутый медный провод, по которому проходит сильный ток (25-50 А). До некоторого времени в большинстве ИП электричество этой мощности подавалось через трансформатор.

Его вторичная обмотка имела вид пары витков медного проводника сечением от 6 до 10 мм2. Сильное поперечное сечение проводника по сравнению с проводом наконечника позволяет шине оставаться относительно прохладной, обеспечивая при этом максимальную теплопередачу к концу наконечника.

Как правило, выводы шины от корпуса устройства также являются держателями наконечников. Сам блок питания помещен в пластиковый корпус с переключателем триггерного типа.Паяльники сделаны в виде пистолета. Они удобно лежат в руке. Легким нажатием на спусковой крючок инструмент приводится в рабочее состояние.

Новое поколение IP

К недостаткам старых импульсных устройств можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента при пайке. В моделях последнего поколения вместо громоздких и массивных трансформаторов используются более легкие и компактные электронные блоки питания. Импульсная схема блока преобразования тока высокой частоты предотвращает возникновение этих негативных явлений.

Самодельные ИП

Изготовить импульсный паяльник своими руками не так сложно, как кажется на первый взгляд. Сегодня существует два варианта изготовления блоков питания: использование стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.

МП с понижающим трансформатором

Для самодельного устройства применяется трансформатор вне зависимости от типа магнитопровода.Основное требование к преобразователю напряжения - его мощность в диапазоне от 50 до 150 Вт. Вторичная обмотка снимается. Вместо этого расположите пару витков медной шины или медной оплетки вокруг сердечника.

Примечание! Установка новой обмотки должна производиться таким образом, чтобы шины не соприкасались друг с другом и не приближались непосредственно к сердечнику.

При намотке упругой медной шины необходимо соблюдать осторожность, чтобы не повредить первичную обмотку трансформатора. После этого в обязательном порядке проверить проводку на предмет обрыва и короткого замыкания.

Для ручки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые мастера вырезают подставку из вспомогательного материала. Стандартная изолента служит отличным креплением деталей паяльника.

Импульсный паяльник с электронным трансформатором

Для изготовления ИП своими руками часто используют старый корпус паяльника-паяльника и держатели для жала.Электронные компоненты для галогенных ламп сейчас широко используются. Такой трансформатор на выходе вырабатывает ток с напряжением 12 В и мощностью от 50 до 150 Вт.

Устройство легко помещается в старый корпус паяльника. Имея достаточную квалификацию, можно не тратиться на покупку этой детали, а сделать электронную доску своими руками.

Можно пойти другим путем и приобрести готовый высокочастотный импульсный трансформатор. То есть необходимо приобретать такой преобразователь напряжения, чтобы он поместился в корпусе паяльника.

Дополнительная информация. Если сечения имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.

Производство наконечников

Для изготовления IP-наконечника берется медный сердечник диаметром 1-2 мм. Провод изгибается с зазором между концами, которые фиксируются в болтовых, резьбовых соединениях или кольцевых зажимах держателей МП.

Необходимая толщина проволочного наконечника подбирается опытным путем.Понятно, что наконечник из медного сердечника толщиной 1 мм нагревается почти в два раза быстрее, чем стержень 2 мм.

Освещение рабочей зоны

Для освещения места пайки устанавливается обычная лампочка от бытового фонарика. Лампа загорается синхронно с началом нагрева жала МП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи на лампочку тока 12 вольт в цепь питания помещается дополнительная малая параллельная вторичная обмотка.Корпус электронного трансформатора заводского изготовления имеет готовые выводы для питания светодиода. Светодиод расположен так, чтобы луч света попадал точно на кончик наконечника.

Преимущества и недостатки импульсных паяльников

Преимущества

  1. Простота конструкции позволяет даже неопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать своими руками импульсный паяльник;
  2. Электроэнергия не расходуется на обогрев окружающей среды.Устройство работает только при нажатой клавише переключателя;
  3. Отложенный паяльник автоматически отключается, а жало быстро остывает, что исключает случайные ожоги;
  4. Заменить перегоревший наконечник несложно. Достаточно согнуть кусок медной проволоки по мере необходимости и вставить в зажимы держателей.

Недостаток

У самодельных импульсных паяльников, помимо ряда достоинств этих инструментов, есть один недостаток. Несмотря на компактность импульсного паяльника, его вес при длительной эксплуатации существенно влияет на утомляемость рук.Это создает определенные неудобства в процессе пайки. Нашлись умелые люди, которые начали разделять электронный блок питания и рабочий орган паяльника. Для этого агрегат подключается удаленно.

Сегодня импульсные паяльники прочно заняли свое место в области радиоэлектроники. Благодаря простоте использования такой инструмент можно найти практически в каждом доме.

Видео

Когда нужно быстро что-то припаять, но не хочется ждать, пока нагреется жало, на помощь придет импульсный паяльник.Его главное преимущество - набор рабочей температуры за 1-2 секунды. Конечно, такой паяльник можно купить в магазине, но собрать его самому будет намного дешевле и приятнее, особенно если у вас завалялись ненужные радиодетали.

Индукционный паяльник

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки короткого замыкания и жала из медной проволоки толщиной 1-3 мм. В некоторых конструкциях к ним добавляют блок питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует отметить, что на этой схеме трансформатор имеет две вторичные обмотки: одна питает лампу для освещения точки пайки, а другая питает жало.

Импульсный и индукционный паяльник - это не одно и то же. Так называются импульсные индукционные паяльники, имеющие в своем составе высокочастотный преобразователь напряжения. Приведенный пример с понижающим трансформатором не является импульсным.

Паяльник работает так: при нажатии на кнопку напряжение поступает на трансформатор, где падает до 0,5-2 вольт (соответственно ток сильно возрастает) и уходит на жало, быстро нагревая его. При отпускании кнопки наконечник также быстро остывает, поэтому после отпускания кнопки нужно быстро отодвинуть его от припаянной детали, иначе он будет к ней припаян.

Конечно, импульсный паяльник имеет некоторые отличия от обычного, среди них есть как плюсы, так и минусы.К преимуществам можно отнести быстрый разогрев и такое же быстрое охлаждение (значительно снижается риск получения ожога при случайном прикосновении к наконечнику). К сожалению, недостатков у него больше:

  • больший вес и габариты, невозможность точно регулировать температуру;
  • наличие электрического потенциала на наконечнике, который может повредить припаянные электронные компоненты - этот недостаток отсутствует в индукционных паяльниках с изолированными наконечниками;
  • невозможность длительной непрерывной работы (стандартный режим работы для них от 5 до 8 включений по 1 минуте на час, затем перерыв на охлаждение 20 минут).

Разновидности инструмента

Существует 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также могут сочетаться их характеристики. Основные виды паяльников:

  • сеть, работающая на частоте сети;
  • с принудительным обогревом;
  • импульсный;
  • с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и принудительным нагревом. К несовместимым типам относятся сетевой и импульсный паяльник.

Pulse, в отличие от нерегулируемой сети, уже может иметь регулировку мощности за счет использования импульсного преобразователя, работающего на высоких частотах и ​​способного изменять мощность методом широтно-импульсной модуляции. Из-за относительно небольшого размера преобразователя этот тип индукционного паяльника является наиболее компактным из всех.

Паяльники с принудительным нагревом - это устройства, содержащие батарею мощных электролитических конденсаторов, подключенных параллельно наконечнику и отделенных от него переключателями или мощными полевыми транзисторами. Такой форсаж работает следующим образом: при выключении жала открываются транзисторы и конденсатор начинает заряжаться. После окончания заряда они закрываются. Затем при включении жала транзисторы снова открываются, разряжая конденсаторы, за короткое время мощность паяльника увеличивается в несколько раз. Эта функция позволяет паять массивные элементы с высокой теплоемкостью.

Для исключения возможности повреждения микросхем были изобретены изолированные наконечники.В них рабочая поверхность наконечника электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный стержень, на который намотано несколько витков большого провода. Штанга защищена от контакта с проволокой обмотанной вокруг нее стеклотканью.

Сборка трансформаторного устройства

Этот вид паяльника самый простой. Поэтому собрать его не составит труда.

Для этого потребуются следующие компоненты:

Индукционный паяльник своими руками в сборе, схема:

Сначала нужно намотать первичную обмотку (при ее намотке ориентируйтесь на сопротивление - оно должно быть около 40-50 Ом, это около 1500 витков), причем делать это нужно аккуратно, катушка должна быть намотана равномерно, без неровности по краям или по центру. Перед намоткой заизолируйте сердечник там, где будет обмотка.

После намотки обмотайте первичную обмотку термостойкой лентой и приступайте к намотке вторичной. Он должен состоять из одного-двух витков. Перед ее намоткой снова изолируйте сердечник, при этом саму обмотку изолировать не нужно, она играет роль радиатора, отводящего тепло, поступающее к ней от наконечника. Все, трансформатор готов.

Осталось подготовить корпус, вырезав в нем отверстия для вентиляции, клемм и выключателя, затем установить в него все детали и соединить как показано на схеме.После этого припаяйте силовой кабель нужной длины и на конце вставьте вилку для подключения к сети. Собрав корпус, включите получившееся устройство в розетку и проверьте его работу. Если он плавит припой, а жало не горит от перегрева, значит, все в порядке, можно смело пользоваться.

Создание разнообразия импульсов

Это самый распространенный из всех. Он собирается так же легко, как и предыдущий.

Перечень запчастей, необходимых для его сборки:

Для начала нужно немного доработать галогенный драйвер, а именно заменить вторичную обмотку импульсного трансформатора. Для этого нужно его разобрать.

Внутри это будет выглядеть так:

Нужная часть обведена красным.

Ее нужно аккуратно отклеить, затем, отпаяв выводы от платы, удалить полностью. Затем снимите заводскую вторичную обмотку (она находится сверху первичной) и установите свою, на пол-оборота. Просверлите доску как показано на фото:

Затем просверлите корпус так, чтобы отверстия в корпусе и плате совпали.Это нужно для удобства снятия концов вторички снаружи. Затем припаяйте и приклейте трансформатор, соблюдая совмещение всех имеющихся отверстий, и соберите корпус, предварительно установив и спаяв кнопку со шнуром питания. Затем пропустите провод вторичной обмотки через драйвер и согните его полукольцом. Осталось только соединить концы вторичной обмотки с куском печатной платы с предварительно просверленными в ней отверстиями, и закрепить на ней клеммы и жало, после чего сборку устройства можно считать завершенной.

Устройство в сборе должно выглядеть так:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже сложнее прошлого, он собран не из блоков, а из отдельных радиодеталей.

Для начала обратим внимание на диаграмму

Составим список необходимых компонентов:

Вот как должна выглядеть разводка платы:

Схема понижающего преобразователя не содержит ШИМ-контроллера, а построена на основе симметричного генератора, что значительно снижает сложность сборки и размеры будущего паяльника.

Перед тем, как приступить к его сборке, необходимо собрать импульсный трансформатор и дроссель , а также сделать плату (или использовать макетную плату).

Первичная обмотка состоит из шести витков провода диаметром 3 мм и имеет центральную точку. Так как такой толстый провод будет сложно намотать на небольшой сердечник, мы рекомендуем использовать шесть жил из лакированной проволоки сечением 0,5 мм. Сначала возьмите два куска провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут серединой), оставьте два других свободными.Проденьте общий конец в сердечник, а остальные разведите и сделайте три витка в разных направлениях. Точнее указано на фото:

Вторичную обмотку собрать намного проще. Он состоит из 1 витка проволоки 7 мм. Для его наматывания рекомендуем использовать 7 проводов сечением 1 мм, скрученных между собой. Перед сборкой вторички не забудьте обмотать провод термостойкой (термолента, фторопласт или трубка из стекловолокна) изоляцией. Трансформатор готов.

Далее следует перейти к дроссельной заслонке. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте лакированную проволоку. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. Не забудьте приклеить радиаторы к транзисторам после сборки. В итоге должно получиться как на фото:

Собрав схему, подсоедините к ней жало (из медной проволоки сечением 3 мм) и проверьте работу паяльника.Если все в порядке, приступайте к сборке в корпус, перед этим не забудьте склеить держатели батарей вместе и припаять их к плате. Батареи подключаются параллельно.

Вы должны получить такой результат:

Номинальная мощность полученного паяльника 40 Вт, время работы от одного заряда 1 час 20 минут (при использовании обычных аккумуляторов). Устройство не предназначено для длительной эксплуатации, его область применения - срочный ремонт чего-то необходимого при отключении электроэнергии в вашем доме или если вы находитесь вдали от цивилизации.А также этот паяльник подойдет установщикам и ремонтникам слаботочного оборудования.

Его график работы следующий: Работает 10 минут и столько же остывает. Допускается не более 7 включений в минуту.

Иногда даже несколько разных емкостей и конструкций. Промышленность выпускает много разных моделей и приобрести их несложно. На фото рабочий образец 80-х годов.

Однако многие мастера интересуются самодельными изделиями.Один из них на 80 Вт показан на фотографиях ниже.

С помощью этого паяльника можно было паять 2,5 квадратных медных провода снаружи на морозе и заменять транзисторы и другие компоненты электронных схем на печатных платах в лаборатории.

Принцип работы

Паяльник «Момент» работает от электрической сети ~ 220 вольт, представляя собой обычный трансформатор, в котором вторичная обмотка закорочена медной перемычкой. При включении под напряжением через него в течение нескольких секунд протекает ток короткого замыкания, нагревая медный наконечник паяльника до температур, при которых плавится припой.

Первичная обмотка подключается шнуром с вилкой к розетке, а для подачи напряжения используется выключатель с механическим пружинным самовозвратом. При нажатии и удерживании кнопки через наконечник паяльника протекает ток нагрева. Как только кнопка будет отпущена, нагрев сразу же прекратится.

В некоторых моделях для удобства работы в условиях плохой освещенности от первичной обмотки выполнен отвод на 4 вольта по принципу автотрансформатора, который подводится к патрону лампы от фонарика. Направленный свет собранного источника освещает точку пайки.

Конструкция трансформатора

Перед тем, как приступить к сборке паяльника, следует определиться с его мощностью. Обычно 60 Вт хватает для несложной электротехнической и радиолюбительской работы.Чтобы постоянно паять транзисторы и микросхемы, мощность желательно уменьшать, а для обработки массивных деталей - увеличивать.

Для изготовления потребуется силовой трансформатор соответствующей мощности, желательно из старых аппаратов производства СССР, когда вся электротехническая сталь магнитопроводов производилась по требованиям ГОСТ. К сожалению, в современных конструкциях встречаются факты изготовления трансформаторного железа из некачественной и даже обычной стали, особенно в дешевых китайских устройствах.

Типы магнитопровода

Железо нужно подбирать по мощности передаваемой энергии. Для этого допустимо использовать не один, а несколько одинаковых трансформаторов. Форма магнитопровода может быть прямоугольной, круглой или W-образной.

Вы можете использовать железо любой формы, но удобнее выбрать бронированный лист, потому что он имеет более высокую эффективность передачи энергии и позволяет создавать композитные конструкции, просто добавляя пластины.

При выборе железа следует обратить внимание на отсутствие воздушного зазора, который используется только в дросселях для создания реактивного сопротивления.

Упрощенная методика расчета

Как выбрать утюг на требуемую мощность трансформатора

Сразу оговоримся, что предложенная методика разработана опытным путем и позволяет собрать в домашних условиях трансформатор из случайно выбранных деталей, который работает нормально, но может при определенных обстоятельствах выдавать несколько иные параметры от расчетных.Это несложно исправить с помощью тонкой настройки, которая в большинстве случаев не требуется.

Соотношение между объемом железа и мощностью первичной обмотки трансформатора выражается через поперечное сечение магнитопровода и показано на рисунке.

Мощность первичной обмотки S1 больше, чем вторичной обмотки S2 на величину КПД.

Площадь поперечного сечения прямоугольника Qc вычисляется по известной формуле через его стороны, которые легко измерить простой линейкой или штангенциркулем.Для бронированного трансформатора требуется на 30% меньше железа, чем для стержневого. Это хорошо видно из приведенных выше эмпирических формул, где Qc выражается в квадратных сантиметрах, а S1 - в ваттах.

Для каждого типа трансформатора по его формуле рассчитывается мощность первичной обмотки через Qc, а затем через КПД оценивается ее значение во вторичной цепи, которая будет нагревать жало паяльника.

Например, если выбран W-образный магнитопровод на мощность 60 Вт, то его сечение Qc = 0.7 ∙ √60 = 5,42 см 2.

Как выбрать диаметр провода для обмоток трансформатора

В качестве материала для изготовления провода следует использовать медь, которая покрыта слоем лака для изоляции. При намотке витков на витки лак исключает появление межвитковых замыканий. Толщина провода подбирается по максимальному току.

Для первичной обмотки мы знаем напряжение 220 вольт и определились с первичной мощностью трансформатора, подобрав сечение магнитопровода.Разделив ватты этой мощности на вольты первичного напряжения, мы получим ток обмотки в амперах.

Например, для трансформатора мощностью 60 Вт ток в первичной обмотке будет меньше 300 миллиампер: 60 [ватт] / 220 [вольт] = 0,272727 .. [ампер].

Таким же образом рассчитывается ток вторичной обмотки, исходя из значений ее напряжения и мощности. В нашем случае в этом нет необходимости: обмотка из двух витков, напряжение будет небольшим, а ток - большим.Поэтому сечение токоподвода выбрано с огромным запасом от медной шины, что позволит минимизировать потери от электрического сопротивления вторичной обмотки.

Определив ток, например, 300 мА, можно рассчитать диаметр провода по эмпирической формуле: d провода [мм] = 0,8 ∙ √I [A]; или 0,8 ∙ √0,3 = 0,8 0,547722557505 = 0,4382 мм.

Такая точность, конечно, не нужна. Расчетный диаметр позволит очень долгую и надежную работу трансформатора без перегрева при максимальной нагрузке.И делаем паяльник, который периодически включается буквально на пару секунд. Потом отключается и остывает.

Практика показала, что для этих целей вполне подходит диаметр 0,14 ÷ 0,16 мм.

Как определить количество витков обмотки

Напряжение на выводах трансформатора зависит от количества витков и характеристик магнитной цепи. Обычно марка электротехнической стали и ее свойства неизвестны.Для наших целей этот параметр просто усредняется, а весь расчет количества витков упрощается до вида: ώ = 45 / Qc, где ώ - количество витков на 1 вольт напряжения на любой обмотке трансформатора.

Например, для рассматриваемого трансформатора на 60 ватт: ώ = 45 / Qc = 45 / 5,42 = 8,3026 витков на вольт.

Так как первичную обмотку мы подключаем на 220 вольт, то количество витков для нее будет ω1 = 220 ∙ 8,3026 = 1827 витков.

Вторичная цепь использует 2 витка. Они выдадут напряжение всего около четверти вольта.

Чтобы равномерно распределить витки провода внутри магнитопровода, необходимо сделать каркас из электрокартона, гетинакса или стеклопластика. Технология работы показана на рисунке, а размеры выбраны с учетом конструкции магнитопровода. Обмотки, изолированные корпусом, помещены в катушку, вокруг которой собираются пластины магнитопровода.

Часто можно использовать заводскую раму, но если для увеличения мощности нужно добавить пластины, то придется увеличить размеры. Детали из картона можно сшить обычными нитками или склеить. Корпус из стеклопластика при точной подгонке деталей собирается даже без клея.

При изготовлении катушки постарайтесь выделить как можно больше места для размещения обмоток, а при намотке витков расположите их близко и равномерно.При укладке провода «навалом» может просто не хватить места и все работы придется переделывать.

В паяльнике, показанном на фото, вторичная обмотка выполнена из медной шины прямоугольного сечения. Его размеры 8 на 2 мм. Могут использоваться другие профили. Например, круглый провод будет удобно сгибать для размещения внутри магнитопровода. Пришлось повозиться с плоской шиной, использовать тиски, молоток, шаблоны и напильник для равномерного изгиба в соответствии с конфигурацией рамы катушки.

На иллюстрации показан плоский стержень в позиции 1. После изготовления каркаса необходимо определить его длину с учетом расстояния до витков и расстояния до кончика медного провода.

В положении 2 плавно изгибается в тисках примерно посередине небольшими ударами молотка, соблюдая плоскость ориентации. При прохождении изгиба под прямым углом необходимо использовать шаблон из малоуглеродистой стали, форма которого строго соответствует размерам корпуса катушки, в который будет помещена обмотка.

Шаблон значительно облегчает слесарю работу по приданию обмотке желаемой формы. Сначала оборачивается одна половина хвостовика, как показано в позициях 4, 5 и 6, а затем другая (см. 7 и 8).

Для облегчения понимания процесса рядом с изображениями шинки в позициях черные линии с небольшими искажениями показывают последовательность изгибов.

Сечение A-A условно показано позицией 8. Рядом с ним необходимо будет выполнить изгиб хвостовика на 90 градусов для облегчения работы, как показано на фотографии.

Если есть изгибы, мешающие свободному размещению силовой обмотки внутри корпуса катушки, то их можно разрезать напильником. Металлические катушки не должны касаться друг друга и корпуса. Для этого их разделяет слой не толстого утеплителя.

На концах вторичной обмотки просверливаются отверстия и нарезается резьба для ввинчивания винтов M4. Применяются для крепления медного наконечника из проволоки 2,5 или 1,5 квадрата. Поскольку напряжение на вторичной обмотке очень низкое, необходимо следить за качеством электрических контактов наконечника, содержать их в чистоте, очищать от окислов и надежно прижимать гайками с шайбами.

Изготовление первичной обмотки паяльника

После того, как силовая обмотка паяльника готова и заизолирована, становится понятно, сколько свободного места осталось в катушке для тонкого провода. При нехватке места катушки ставят плотно вместе.

Обмоточная проволока состоит из медной жилы и одного или нескольких слоев лака и обозначается маркировкой ПЭВ-1 (однослойное лакокрасочное покрытие), ПЭВ-2 (двухслойное), ПЭТВ-2 (более термостойкое, чем ПЭВ. -2), ПЭВТЛК-2 ​​(термостойкие специальные).

При измерении диаметра провода микрометром показание следует уменьшить на толщину изоляции. Но для нашего паяльника эта общая рекомендация не критична.

Учитывая работу в условиях отопления, от марки ПЭВ-1 лучше отказаться, кстати, «навалом» тоже не рекомендуется наматывать.

Обычно на самодельных станках проволока наматывается на катушку.

С надетой на каркас силовой обмоткой придется вручную делать витки и записывать их количество на бумаге через определенный интервал, например, сто или двести.

Перед началом работ к началу обмотки следует припаять многожильный провод в прочной изоляции, желательно марки МГТФ. Он долго выдерживает многократные изгибы, нагрев, механические воздействия. Соединение концов осуществляется пайкой, заизолирован. Флюс выбирается только канифолью, кислоты не допускаются.

Гибкий сердечник закреплен в катушке от вытягивания и вывода через отверстие в боковой стенке. После окончания обмотки второй конец обмотки также припаивается к выводу МГТФ.

Поскольку на провод будет подано 220 вольт, он должен быть хорошо изолирован от корпуса и вторичной обмотки.

Доработка конструкции

После намотки катушки на нее плотно устанавливают утюг, фиксируя клиньями от выпадения. Перед окончательной сборкой корпуса можно проверить работу паяльника, подав напряжение на первичную обмотку для прогрева жала и оценить вольт-амперную характеристику.

Если собранная конструкция хорошо спаивается, то этого делать не нужно.Но, для информации: желательно угадать рабочую точку ВАХ в точке перегиба кривой, когда утюг достиг своего насыщения. Это делается путем изменения количества витков.

Метод определения основан на подаче переменного напряжения от регулируемого источника на обмотку трансформатора через амперметр и вольтметр. Выполняется несколько измерений, и по ним строится график, показывающий предел прочности (насыщение железом).Затем принимается решение об изменении количества витков.

Ручка, корпус, переключатель

Любая самовосстанавливающаяся кнопка, рассчитанная на токи до 0,5 А. На фото микровыключатель от старого магнитофона.

Ручка паяльника изготовлена ​​из двух половинок из массива дерева, в которых вырезаны полости для проводов, кнопки и лампочки. На самом деле подсветка не требуется, для нее нужно сделать отдельный отвод или делитель RC.

Половинки ручек стянуты шпильками и гайками.На них монтируется металлический зажим, который необходимо изолировать от железа магнитопровода.

На фото показан открытый самодельный корпус, обеспечивающий лучшее охлаждение, но требующий внимания и безопасности со стороны рабочего.

Бравый Алексей Семенович

Стандартный паяльник имеет нагревательное устройство из нихромовой проволоки. Тепло от этой проволоки передается на медный наконечник. Даже дома это легко. Единственный его недостаток - приходится долго ждать, пока он нагреется до нужной температуры.Но у импульсного паяльника такого недостатка нет. Он получил это название, потому что его жало нагревается примерно за 5 секунд и даже быстрее. Чаще всего жало паяльника изготавливают из куска изогнутой меди диаметром 1 или 2 миллиметра.

Наконечник импульсного паяльника нагревается всего за 5 секунд.

Паяльник импульсный и своими руками

Схема, по которой он устроен, намного сложнее обычного. Чтобы сделать такой паяльник своими руками, понадобится трансформатор электронного типа. К нему подключено несколько галогенных ламп, которые имеют выходное напряжение 12 вольт. Тогда этот трансформатор нуждается в доработке. Его суть в том, что он требует снятия вторичной обмотки и дополнительной обмотки в виде 1-2 витков медной проволоки толщиной 1 миллиметр. Готовая, уже измененная заводка помещается под корпус, внешне похожий на пистолет со спусковым крючком. Этот триггер включит паяльное устройство. Еще одно изменение - в том месте, где находится ствол получившегося пистолета, ставится стойка диэлектрического типа, к которой прикреплена медная скоба, которая называется «жало».Этот кронштейн похож на медицинский пинцет, на его края через переключатель с кнопкой подается напряжение. Для доработки получившегося прибора к нему подключают лампочку светодиодного типа.

Паять с приспособлением будет намного проще. При использовании такого средства нужно быть осторожным в одном. Не держите жало слишком долго в положении «включено», которое нагревает. Это поможет предотвратить повреждение его электрической цепи.

Детали импульсного паяльника:

  • трансформатор электронного типа;
  • галогенных лампочек;
  • медный наконечник;
  • светодиодов.

Вернуться к содержанию

Самостоятельное изготовление паяльника микросхемы

Отличие паяльников для микросхем от других типов устройств в том, что нет абсолютно никаких допусков на перегрев его электронной составляющей.

Единственное, что необходимо - наличие специальных защитных устройств, предохраняющих микросхемы от поломки. В таких паяльниках устройство, выполняющее роль блока питания, лучше всего использовать следующее.Он должен иметь регулируемое выходное напряжение от 0 до 15 вольт. Элементом, который будет вызывать нагрев, может быть резистор МЛТ номиналом порядка 8 Ом и мощностью 0,5 Вт, иногда для этого используют ультразвук.

Для изготовления такого резистора нужно снять одну ножку и в месте крепления проделать отверстие (сверлением) толщиной 1,1 миллиметра. Для обеспечения безопасности вам нужно создать кусок слюды, чтобы его конец не касался внутренней полости чаши резистора при вставке жала.Таким образом получается паяльник для микросхем. Лучше всего прикрепить уже «доработанный» паяльник к концу его корпуса с любой сломанной ручкой, в которой заканчивается стержень. Делается это с помощью специальной двухсторонней печатной платы или монтажной планки. За счет этого напряжение на нагреватель резистивного типа выдает питание от блока. Инструмент готов.

В общем увидел сие чудо-девайс от нашего инженера-Геннадича ... человек хороший, шустрый. паяет все и вся! и даже успел их спаять.долго уговаривал его собрать. но его нет ни в какой)
решил сделать сам.
достал трансформатор, оказался не он, Геннадич поменял не тот на тот))
и понеслось.
Интернет изучал ... Нашел 3 инструкции - 300 советов ... очень хорошая книга, и 2 источника на форумах, люди собрали что-то подобное ... но что странно ... в книге так сказать написано для знающих .... к сожалению в университете курс по трансформаторам читают как-то бегло... а через столько лет ничего не вспомнишь ... на форумах пишут бегло и кратко ... и снова как бы для знающих ... собственно, поэтому я пишу это Почта.
Хочу простым и понятным языком рассказать, как собрать это чудо-устройство.
для начала поясню "зачем, если есть обычные паяльники?"
во-первых, в отличие от обычного, он за секунды нагревается до рабочей температуры и за секунды остывает, так что вы можете положить его в сумку и унести.собственно для чего это было сделано. В свое время (хотя, может, и сейчас) эти паяльники делали ребята, которые ремонтировали телевизоры в домашних условиях. Кстати говорят и можно купить ... так сказать промышленный .. но собрать что-нибудь поинтереснее + намного дешевле.
кстати, по поводу затрат. паяльник мне обошелся в 40 рублей. 20 на кнопку, 20 на диод)

итак что нам понадобится:
1) трансформатор. потом взял, по совету бывалый советский трансформатор ТВК-110-л (есть в старых телевизорах.) На вопрос, почему именно этот, ответили, что подходит по мощности + по габаритам. после сборки понял, что трансформатор может быть любым и в будущем планирую собрать его на другом.
2) шина. медь. толщина 2-3 мм, ширина 6-8 мм ... (у меня было 2 на 6) и длиной около 40 см. (Шину можно брать в блоках питания или в старых стартерах тоже говорят есть, регулировал у электриков)
3) 2-й трансформатор с более толстой обмоткой или обмоткой или медным проводом. Мне повезло, я нашел второй трансформатор, на котором была более толстая обмотка.. где-то 0,3мм. Точно не знаю, ориентир был простой, толщина обмотки должна быть в 2 раза больше, чем у первичной обмотки ТВК-110-л.
4) Эта кнопка выдерживает большие скачки тока и напряжения. те. не маленькие кнопки от "мышки"
5) лампа - по желанию, если нужно, это может быть галоген 220в подключенный напрямую, или как я сделал - светодиод (тогда нужен другой диод, чтобы переменный ток стал постоянным (грубо говоря)), или обычную лампу от авто на 12В или маленькую с винтом на 2.5, 3,5 вольта ... как душе угодно. С помощью вторичной обмотки мы можем сделать на лампе любое напряжение - чем больше мы наматываем, тем больше напряжения.
6) конструктивная часть - рукоять, если вам нужен пистолетный вариант. или можно взять шар или другую раму ... и вложить в нее наш трансформатор ... как хочешь.
7) конечно мультиметр
8) паяльник
9) изолента (изоляторы)
10) молоток, пасатиж. - не буду мешать.
11) отвертки, болты, гайки и кусок медной проволоки где-то 2-3мм толщиной... за чаевые.

и так

сборка:
первым делом разобрать трансформатор аккуратно и намотать-ВСЁ!


затем наматываем более толстую обмотку от второго трансформатора (которая в 2 раза больше первичной на указанном выше) или, если она есть, готовим ее к намотке.
обмотка обмотка - та, что толще первичной у нашего оригинального трансформатора


делайте это максимально равномерно и плотно.потому что нам еще нужно намотать шину сверху, и нам нужно, чтобы куски железа W-образной формы встали на место - как вы помните, места там ограничено.
нужно намотать так, чтобы сопротивление этой обмотки оказалось 40-50 Ом (чем оно меньше, тем быстрее нагреется жало!). в этом нам поможет Мультиметр ... около 1500 веток как говорится в книжках.
Совет: лучше намотать побольше - резать легче, чем припаять-удлинить.)
после как намотали первичку и получили 40-50 Ом.изолятор. старый - который был на оригинальном трансформаторе - изолируем первичную обмотку. Я для надежности застегнул нейлоновыми нитками.
затем наматываем 2,5 витка покрышки. но уже не получится, да и места и длины не хватит. для жала оставляем примерно 9-10 см. (хотя, наверное, это по желанию, так как кому удобно. Начал с образца Геннадия) должна получиться примерно такая картина:


под жалом У меня 2.Вторичная обмотка на 8 вольт под черную изоленту для питания диода. обмотана первичной обмоткой от оригинального трансформатора ТВК-110-Л. около 30-40 витков. Соответственно, если поставить автомобильную лампу, то нам нужно больше заводить, до 12 вольт. Метчики для жала стянуты нейлоновой нитью ... чтобы плотнее сидели. видно на фото выше. + заизолировал отводы первичной обмотки ... для надежности.

думаю все. наш паяльник конструктивно готов.можно железки собрать, починить, подать 220 к первичному блоку и смотреть нагревается он или нет и сколько вольт на вторичке под лампой. Это было таким экспериментальным способом, что напряжение было выбрано для питания диода на второй вторичной обмотке.
тоже можно собрать жало для проверки:


вот тоже, на что фантазии хватит. - можно использовать болты ... можно также крепеж.
тогда я бы посоветовал продумать конструкцию всего аппарата.
Я лично решил сделать это с помощью ручки-пистолета, чтобы мне понравилась подходящая и очень удобная ручка.


здесь тоже полная свобода фантазии: если есть такая ручка, можно ручку, можно просто железку ... может даже проще ... 2 штуки Т-образных кусочков дерево скрепить ... внутри шлифовать под провода ... (именно такой вариант был у Геннадия), но я пошел более сложным путем, потому что мне понравилась ручка, и я нашел подходящий материал для крепежа.
да. Важное уведомление при сборке трансформатора пластины должны очень плотно прилегать друг к другу, хотя вы все равно это поймете, включите и пластины плохо закрепятся, будут вибрировать и гудеть. может потребоваться вбить дополнительные пластины. Также советую вбить диэлектрические пластины по бокам шины - на фото, если присмотреться, их можно увидеть.
ну продумываем разводку проводов, установку лампы, кнопок и уже внешних моментов.
и еще одно примечание! вбивание дополнительных пластин - будьте осторожны, чтобы не сломать первичную обмотку. к сожалению у меня получилось и пришлось все разбирать и перематывать первичную. Благо сток был.
вот и все. согласен ничего сложного?
главное не торопиться и делать все осознанно и аккуратно.
в итоге получается что-то вроде

Weller 9400PKS Обзор 2021 г.

Если вы занимаетесь профессиональным или любительским ремонтом электрики, то наверняка знаете, что такое паяльник.Это основной и незаменимый инструмент, без которого ни один мастер не сможет выполнить качественный ремонт электрики. Использование паяльника не занимает много времени при пайке блока и электрических цепей.


Характеристики Weller 9400PKS:
  • Мощность: 140 Вт / 100 Вт
  • Вход напряжения: 120 В
  • Температура: до 900F

После пайки детали вы оставляете паяльник включенным и берете следующую деталь или провод. Паяльник будет долго накачивать, без толку излучает тепло и зря потребляет электричество.

При выполнении таких паяльных работ осмотрите импульсный паяльник. Этот тип паяльника работает иначе и значительно экономит электроэнергию, не теряя тепло зря.

Импульсный паяльник имеет некоторые отличия от традиционных устройств для пайки. Импульсный паяльник получил такое название за то, что работает в импульсном режиме. После нажатия на кнопку включения нагрева импульсный паяльник быстро нагревается до нужной температуры. Время нагрева не превышает 10 секунд.После завершения необходимых работ паяльник выключится.

Наконечник импульсного паяльника является проводником. По нему протекает ток, в результате чего начинается нагрев этого элемента.

Обычный электрический паяльник - это устройство со значительной инерцией. Жало обычного паяльника имеет медный стержень. Нагрев этого элемента осуществляется контактным способом с использованием теплоотдачи от нихромовой спирали, нагретой электрическим током.

Обычный паяльник может нагреваться от 2 до 10 минут.Мастеру это доставляет неудобства, так как он должен подождать, а паяльник не выключится автоматически и продолжит нагрев.

Паяльники импульсные по конструкции аналогичны пистолетам. Кнопка включения расположена так, что вы можете включить ее указательным пальцем. В конце «ствола» есть петля из медной проволоки. Это жало импульсного паяльника, без которого паяльник работать не будет.

Чтобы вам было максимально удобно паять, разработчики импульсного паяльника предусмотрели подсветку.Он находится рядом с наконечником и включается при нажатии на кнопку питания. У штатного паяльника тоже есть подсветка. Это лампа накаливания низкого напряжения. Оснащают современные модели светодиодами в свободном доступе. Если он перегорит, то легко заменим.


Weller 9400PKS Руководство пользователя

Возникли проблемы? Загрузите инструкцию к универсальному паяльнику Weller 9400PKS 120V Dual Heat 140 / 100W.

Веллер 9400ПКС

Это одна из самых распространенных и доступных моделей импульсных паяльников.Этот паяльник может монтировать и демонтировать электронные детали, схемы, платы, провода и многое другое. Импульсный паяльник имеет трансформатор мощностью 100-140 Вт. Его наконечник нагревается быстро, за 5-10 секунд, что способствует быстрой пайке.

Оборудовали паяльник наконечником в качестве нагревательного элемента. Сделали это из стальной проволоки. С помощью такого наконечника удобно паять радиодетали, соединения проводов. Также его можно использовать для лужения небольших участков на радиоплатах. Импульсный паяльник экономичен, потребляет минимальное количество электроэнергии, потому что ток через жало проходит только во время работы паяльника.Закрепляют наконечник винтом. Под наконечником устанавливают светодиод. Он включается автоматически, как только вы приступаете к пайке. Они делают корпус из термостойкого, стойкого к ударам пластика.

Импульсный паяльник данной марки позволяет паять в труднодоступных местах. У него довольно длинный шнур, удлиненный кончик. Таким паяльником можно проделать большой объем работы. Нагревательный элемент задает быстрый нагрев температуры паяльника. С помощью такого качественного устройства можно выполнить мелкий ремонт бытовых электроприборов, установить лампы при разводке разъемов, при прокладке электрических сетей и другие ремонтные работы мелкой техники.

Плюсы и минусы Weller 9400PKS

  • Качественный ударопрочный пластик. Паяльник не деформируется, не поддается температуре;
  • Простота в эксплуатации;
  • Сверхбыстрый нагрев, жало паяльника достигает необходимой температуры от 3 до 10 секунд;
  • Оснащен светодиодным освещением;
  • Легкость снятия насадки паяльника с помощью резьбовых соединений;
  • Эргономичная прорезиненная ручка для удобной работы;
  • Кнопка включения на корпусе позволяет значительно экономить электроэнергию;
  • Паяльник Weller гарантия на работу 7 лет;
  • Два положения триггера управляют мощностью;
  • Обеспечивают конструкцию пистолета защиту от выдергивания.
  • Паяльник довольно тяжелый;
  • Некоторые техники считают неудобным пайку из-за того, что жало имеет круглый профиль.

Скоростной паяльник повышенной мощности 140-100 Вт необходим, когда требуется высокоскоростное высокотемпературное точечное воздействие.

Паяльник довольно тяжелый, и это его главный недостаток. Встроенный трансформатор добавляет ему веса.Но скорость нагрева жала компенсирует такой недостаток, как колоссальный вес. Ожидание нагрева наконечника - максимум 10 секунд. Как только вы нажимаете кнопку «Пуск», включаются мощные нагреватели и доводят температуру жала паяльника до точки плавления. Это позволит быстро произвести ремонт, припаять проводку к клемме, демонтировать перегоревший диод, транзистор, различные радиодетали, а также выполнить тонкие паяльные работы.

Существует множество разновидностей паяльных инструментов для выполнения различных видов паяльных работ.Они могут отличаться мощностью, скоростью нагрева, принципом работы и так далее. Тип паяльника на основе трансформаторной схемы, работающий в кратковременном режиме после нажатия кнопки, востребован, когда требуется быстрый набор мощности.

Жало нагревается за счет передачи напряжения через нагревательные элементы. Этот вид отличается высоким КПД. Достигается этот показатель за счет того, что инструмент работает только во время пайки, в отличие от сетевых аналогов. Мощность 100-140 Вт.

Кроме того, прерывистая, а не постоянная работа имеет и другие преимущества:

  • Продлевают срок службы.
  • Уменьшают нагар на жало.
  • Экономит время, что особенно важно для профессионального использования. Например, при ремонте бытовой радиоаппаратуры и техники, когда каждая минута приносит деньги, а данная модель паяльника этому способствует.

Они имеют форму пистолета для удобного удержания.Для начала необходимо нажать кнопку на ручке. После этого жало начнет нагреваться и можно будет приступить к пайке или разборке.


Справочник покупателя

Целевая аудитория импульсного паяльника - люди, решившие не нанимать специалиста. Это те, кто выполнял мелкий ремонт электрики в домашних условиях или паял мелкие детали. Импульсный паяльник не предназначен для размерного ремонта и не предназначен для высокоточных работ. Выбирая импульсный паяльник, обратите внимание на следующее:

  • Выбирайте импульсный паяльник с удобной ручкой.Вам должно быть удобно держать паяльник в руках и выполнять паяльные работы. Если будет дискомфорт, то результат будет не очень хорошим;
  • Паяльник рабочее напряжение. Чем выше рабочее напряжение, тем быстрее нагревается импульсный паяльник. Это означает, что работа будет выполняться быстрее.
  • Наличие гарантии. Устройство работает долго, но имея гарантийный талон, можно отремонтировать паяльник, а не покупать новый.

Даже если вы профессионально не занимаетесь ремонтом электрики, вам понадобится импульсный паяльник для домашнего использования.Работать очень просто. Вам просто нужно прочитать инструкцию, чтобы понять, как работает это устройство. Соблюдайте все правила использования, и вам не придется платить специалистам за мелкий ремонт - вы все сможете сделать сами.

Видео-руководство по

: Как использовать Weller 9400PKS

Заключение

Среди обширного выбора паяльного оборудования особого внимания заслуживает импульсный паяльник. У ручного электроинструмента есть одно неоспоримое преимущество - это быстрая готовность паяльного жала.


Привет! Меня зовут Том, я автор блога. Мое хобби - электронные схемы и паяльники.

Моментальный паяльник. Полезный инструмент

Паяльник импульсный своими руками

Выложить схему импульсного паяльника пришло в голову после того, как наткнулся на один из форумов. Достоинством самодельного паяльника Pulse является быстрый нагрев жала, а также удобство пайки мелких деталей.

Паяльник с маломощным компактным электронным трансформатором мощностью 50Вт. В отличие от мощного ЭТ трансформатор выполнен на сердечнике Е-образной формы, наматывать необходимую обмотку очень неудобно, поэтому для начала нужно испарить и разобрать трансформатор.

Схема устройства:

Обмотка 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно эту обмотку размотать и намотать новую.




Силовая обмотка состоит всего из одного витка, обмотка выполнена шиной сечением 5-6 мм.В моем случае в качестве шины использовался экран от телевизионного кабеля.


После намотки обмотке необходимо придать некоторое сопротивление. Для этого с боков стержня вставляются кусочки картона.
Раньше у меня был немецкий паяльник в виде пистолета. Основа работы такого паяльника такая же, как и у импульсного, только в нем используется сетевой трансформатор. Работать с этим паяльником крайне неудобно из-за большого веса, а при длительном включении трансформатор очень сильно перегревается (когда даже сгорала сетевая обмотка, приходилось наматывать ее самому).



В нашей схеме таких недостатков нет, даже без радиаторов, тепловыделение на клавишах незначительное.
Концы шины просто припаяны к держателю жала, тепловыделения здесь практически нет, а значит припой будет держаться.


Упрочил плату электронного трансформатора обычным силиконом, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭП стандартная - полумостовой инвертор, в отличие от схем производителя Taschibra, этот блок достаточно устойчив, отдельного трансформатора ОС нет, а базовые обмотки ключей намотаны на главный трансформатор.

При работе обмотка не нагревается, но при длительном включении тепло передается от жала к обмотке.


Паяльник оказался достаточно легким, жало нагревается всего за 5-6 секунд. Его можно использовать для монтажных работ, но для более крупных корпусов (луженые доски и т. Д.) Такой паяльник - не лучший вариант.

Загрузить PCB

Изготовить импульсный паяльник своими руками несложно для человека разбирающегося в электронике.Паяльник - это основной инструмент любого мастера, занимающегося ремонтом и созданием электронной техники. Стандартный паяльник снабжен нагревательным элементом, который представляет собой проволоку из нихрома. Тепло, выделяемое в процессе нагрева, передается на медный наконечник. Паяльник легко сделать в домашних условиях. Одним из недостатков такой конструкции является время, необходимое для нагрева жала паяльника. Самодельный импульсный паяльник лишен этого недостатка. Самодельный импульсный инструмент очень быстро нагревается до желаемой температуры, по сути, за пять секунд или даже быстрее.

Паяльник импульсный предназначен для монтажа элементов и узлов электротехнических изделий.

Чаще всего наконечник инструмента с импульсным принципом действия изготавливается из медной проволоки диаметром 2 мм. Импульсный паяльник очень удобен для пайки мелких деталей с частыми перебоями в работе и в случае срочных работ.

Импульсный паяльник

Импульсный паяльник - устройство, предназначенное для монтажных работ при сборке схем электронных устройств.Нагревательный элемент такого устройства - жало из медной проволоки. Рабочий элемент нагревается за счет пропускания через него электрического тока низкого напряжения. Инструмент импульсного типа потребляет небольшое количество электроэнергии. Высокий КПД такого паяльника обусловлен тем, что электрический ток пропускается через рабочее жало только в процессе пайки. Устройство состоит из преобразователя сетевого напряжения в высокочастотный. Преобразователь на выходе вырабатывает электрический ток частотой 18-40 кГц.Кроме того, устройство включает в себя высокочастотный понижающий трансформатор и микропроцессорную схему управления. Вторичная обмотка понижающего трансформатора имеет на концах токоприемники, предназначенные для фиксации на них жала.

Жало крепится к контактным кольцам болтами. Современные устройства импульсной пайки разработаны с индикаторами уровня мощности и эффективным освещением рабочей зоны. Корпус современного инструмента выполнен из термостойкого пластика.

Достоинства таких устройств - низкое энергопотребление, небольшой вес прибора и компактность, что обеспечивается применением в конструкции современных высокочастотных преобразователей.Некоторые устройства имеют помимо индикатора и регулятор мощности, что позволяет работать как с небольшими изделиями, так и с электронными деталями значительных размеров. Импульсный паяльник следует использовать с осторожностью при пайке электронных компонентов, которые очень чувствительны к высокочастотным напряжениям на наконечнике устройства.

Вернуться к содержанию

Изготовление паяльника с импульсным принципом действия

В состав простейшего прибора импульсного принципа действия входят следующие конструктивные элементы:

  • электронный трансформатор;
  • светодиодных индикаторов;
  • Проволока медная
  • для изготовления наконечника инструмента;
  • кнопка включения-выключения;
  • пластиковый корпус;
  • Стойка диэлектрическая
  • .

Схема устройства импульсного паяльника намного сложнее устройства обычного инструмента, имеющего в своей конструкции нагревательный элемент. Для того чтобы сделать своими руками импульсный паяльник, потребуется подготовить электронный трансформатор.

Для его изготовления можно использовать импульсный блок питания, используемый для пуска люминесцентных ламп мощностью 40 Вт. Трансформатор от такого блока питания требует доработки.Суть его заключается в том, что требуется снять вторичную обмотку и установить дополнительную обмотку в виде одного-двух витков медного провода диаметром 1 мм. Готовый трансформатор с доработанной обмоткой помещается в заранее подготовленный корпус. Наиболее удобной формой футляра будет форма в виде пистолета, на месте спускового крючка в котором установлена ​​кнопка включения устройства.

Вместо воображаемого ствола пистолета установлена ​​стойка из диэлектрика, на которой закреплена петля из медной проволоки - жало.Он подключен ко вторичной обмотке трансформатора устройства, при замыкании цепи спусковой кнопкой наконечник нагревается. Для визуализации работы инструмента в схему можно впаять светодиод. Во время работы не держите кнопку питания в положении «включено» долгое время, так как это может привести к перегреву и быстрому выходу устройства из строя.

Паяльник - один из основных инструментов, используемых электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно короткие промежутки времени.

В этом случае паяльник остается включенным и долгое время бесполезно излучает тепло. В таких случаях может быть очень удобно использовать простой импульсный паяльник для экономии энергии.

Паяльник импульсный

имеет некоторые отличия от традиционных устройств, используемых для пайки:

Обычный электрический паяльник - это устройство со значительной инерцией. Его наконечник сделан из медного стержня. Нагрев осуществляется контактным способом, за счет передачи тепла от нихромовой спирали, нагреваемой электрическим током.

Нагрев такого устройства может длиться несколько минут, что, естественно, доставляет неудобства. По этой причине паяльники не выключаются.

Импульсные паяльники выполнены в виде пистолетов с кнопкой включения, расположенной в области спускового крючка. На конце «ствола» находится петля из медной проволоки, играющая роль жала импульсного паяльника.

Для удобства пайки возле жала обычно располагается подсветка, которая включается при нажатии кнопки включения.Роль подсветки в старых моделях импульсных паяльников играла низковольтная лампа накаливания, в современных моделях используются светодиоды.

Два типа блоков питания

Внутри корпуса находится блок питания устройства, обеспечивающий ток накала и питание подсветки. Конструкции блоков питания бывают двух типов.

Первый тип - паяльник трансформаторный. Планировка такого блока очень проста. Внутри его корпуса установлен обычный понижающий трансформатор, рассчитанный на работу от сети 220 вольт.

Трансформатор имеет две вторичные обмотки. Один из них питает лампу или светодиодную подсветку. Второй - силовой, по нему протекает ток жало накала. Обмотка питания содержит 1-2 витка из медной шины или толстого провода. На конце ствола пистолета эта обмотка надежно соединена с проволочной петлей, служащей наконечником паяльника.

Спусковой механизм пушки осуществляет импульсное подключение первичной обмотки трансформатора к сети.В этом случае вторичная силовая обмотка, работая в режиме короткого замыкания, быстро прогревает рабочую часть.

Второй тип устройств импульсной пайки содержит высокочастотный преобразователь. Такая схема, конечно, сложнее предыдущей, но за счет использования высокочастотного трансформатора позволяет значительно снизить вес и габариты изделия.

Изготовление по схеме трансформатора

Как было сказано выше, электрическая схема трансформаторного устройства очень проста.Основные задачи, которые необходимо решить при изготовлении импульсного паяльника из трансформатора, - это найти подходящий трансформатор, пистолетную рукоятку с кнопкой и собрать все воедино.

Что касается трансформатора, то подойдет любая мощность 50-100 Вт. Если у вас под рукой нет ничего подобного, вы можете приобрести или снять со старой лампы трансформатор, используемый в китайских люстрах для питания 12-вольтовых галогенных ламп.

Вторичную обмотку необходимо аккуратно разобрать, не повредив первичную.Вместо этого на один виток наматывают покрышку достаточного сечения. Здесь важно выбрать проводник, который будет проходить через окно магнитопровода трансформатора. Шина должна доходить до конца «ствола», где она должна быть соединена с медным шлейфом - жалом.

Трансформатор может располагаться как в ручке, так и на «магистрали». По возможности трансформатор следует располагать как можно ближе к наконечнику, так как по вторичной обмотке будет течь значительный ток, и этот виток лучше сделать коротким.

Схема высокочастотного преобразователя

Для изготовления самодельного импульсного паяльника второго типа необходимо собрать схему преобразователя частоты. Это задание представляет определенную трудность, требует некоторого мастерства, и, скорее всего, игра не стоила бы свеч, если бы не одно обстоятельство.

В электронном балласте доступен подходящий готовый преобразователь, который можно отсоединить от энергосберегающей лампы или люминесцентной лампы.

Доработка внутренней схемы электронного балласта минимальна.Необходимо замкнуть между собой жилы, питающие газоразрядную лампу. После этого остается только дополнить импульсный трансформатор устройства вторичной обмоткой одного витка толстого провода. Все просто, но не совсем.

На штатном трансформаторе, оборудованном ЭПРА люминесцентных ламп, этого сделать нельзя. Дело в том, что этот трансформатор очень маленький, и в его кольцо нельзя вставить никакой провод.

Выход один.Необходимо найти ферритовое кольцо большего типоразмера и намотать на него первичную обмотку, не забывая проложить между слоями лаковую изоляцию. Через оставшееся в середине кольца отверстие нужно пропустить один виток провода, который будет служить вторичной обмоткой.

Принцип компоновки такой же, как и в предыдущей конструкции. Трансформатор (и, следовательно, вся плата преобразователя) следует располагать как можно ближе к кончику провода. Кнопка, как и в предыдущем случае, должна включать подачу сетевого напряжения, в этой схеме - на плату преобразователя.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, мы имеем в активе следующие положительные качества:

  • импульсный паяльник-пистолет удобно держать в руке, кнопка включения расположена под указательным пальцем;
  • быстрый прогрев паяльника позволяет держать его выключенным, включая только при необходимости, что экономит электроэнергию;
  • имеющаяся подсветка создает дополнительное удобство при пайке.

Есть недостатки в работе импульсных устройств. Одна из них связана с напряженной работой жала таких паяльников. Дело в том, что скорость нагрева зависит от размера сечения петли жала.

Если взять провод большого сечения, время нагрева и величина необходимого тока увеличиваются. Более тонкая проволока быстрее нагревается, но и быстрее горит.

В отличие от обычного паяльника, наконечник импульсного устройства служит гораздо меньше.По этой причине в конструкции должна быть предусмотрена возможность легкой замены этого элемента.

Когда нужно быстро что-то припаять, но не хочется ждать, пока нагреется жало, на помощь придет импульсный паяльник. Его главное преимущество - набор рабочей температуры за 1-2 секунды. Конечно, такой паяльник можно купить в магазине, но собрать его самому будет намного дешевле и приятнее, особенно если у вас завалялись ненужные радиодетали.

Индукционный паяльник

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки короткого замыкания и жала из медной проволоки толщиной 1-3 мм. В некоторых конструкциях к ним добавляют блок питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует отметить, что на этой схеме трансформатор имеет две вторичные обмотки: одна питает лампу для освещения точки пайки, а другая питает жало.

Импульсный и индукционный паяльник - это не одно и то же. Так называются импульсные индукционные паяльники, имеющие в своем составе высокочастотный преобразователь напряжения. Приведенный пример с понижающим трансформатором не является импульсным.

Паяльник работает так: при нажатии на кнопку напряжение поступает на трансформатор, где падает до 0,5-2 вольт (соответственно ток сильно возрастает) и уходит на жало, быстро нагревая его. При отпускании кнопки наконечник также быстро остывает, поэтому после отпускания кнопки нужно быстро отодвинуть его от припаянной детали, иначе он будет к ней припаян.

Конечно, импульсный паяльник имеет некоторые отличия от обычного, среди них есть как плюсы, так и минусы. К преимуществам можно отнести быстрый разогрев и такое же быстрое охлаждение (значительно снижается риск получения ожога при случайном прикосновении к наконечнику). К сожалению, недостатков у него больше:

  • больший вес и габариты, невозможность точно регулировать температуру;
  • наличие электрического потенциала на наконечнике, который может повредить припаянные электронные компоненты - этот недостаток отсутствует в индукционных паяльниках с изолированными наконечниками;
  • невозможность длительной непрерывной работы (стандартный режим работы для них от 5 до 8 включений по 1 минуте на час, затем перерыв на охлаждение 20 минут).

Разновидности инструмента

Существует 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также могут сочетаться их характеристики. Основные виды паяльников:

  • сеть, работающая на частоте сети;
  • с принудительным обогревом;
  • импульсный;
  • с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и принудительным нагревом. К несовместимым типам относятся сетевой и импульсный паяльник.

Pulse, в отличие от нерегулируемой сети, уже может иметь регулировку мощности за счет использования импульсного преобразователя, работающего на высоких частотах и ​​способного изменять мощность методом широтно-импульсной модуляции. Из-за относительно небольшого размера преобразователя этот тип индукционного паяльника является наиболее компактным из всех.

Паяльники с принудительным нагревом - это устройства, содержащие батарею мощных электролитических конденсаторов, подключенных параллельно наконечнику и отделенных от него переключателями или мощными полевыми транзисторами.Такой форсаж работает следующим образом: при выключении жала открываются транзисторы и конденсатор начинает заряжаться. После окончания заряда они закрываются. Затем при включении жала транзисторы снова открываются, разряжая конденсаторы, за короткое время мощность паяльника увеличивается в несколько раз. Эта функция позволяет паять массивные элементы с высокой теплоемкостью.

Для исключения возможности повреждения микросхем были изобретены изолированные наконечники.В них рабочая поверхность наконечника электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный стержень, на который намотано несколько витков большого провода. Штанга защищена от контакта с проволокой обмотанной вокруг нее стеклотканью.

Сборка трансформаторного устройства

Этот вид паяльника самый простой. Поэтому собрать его не составит труда.

Для этого потребуются следующие компоненты:

Индукционный паяльник своими руками в сборе, схема:

Сначала нужно намотать первичную обмотку (при ее намотке ориентируйтесь на сопротивление - оно должно быть около 40-50 Ом, это около 1500 витков), причем делать это нужно аккуратно, катушка должна быть намотана равномерно, без неровности по краям или по центру.Перед намоткой заизолируйте сердечник там, где будет обмотка.

После намотки обмотайте первичную обмотку термостойкой лентой и приступайте к намотке вторичной. Он должен состоять из одного-двух витков. Перед ее намоткой снова изолируйте сердечник, при этом саму обмотку изолировать не нужно, она играет роль радиатора, отводящего тепло, поступающее к ней от наконечника. Все, трансформатор готов.

Осталось подготовить корпус, вырезав в нем отверстия для вентиляции, клемм и выключателя, затем установить в него все детали и соединить как показано на схеме.После этого припаяйте силовой кабель нужной длины и на конце вставьте вилку для подключения к сети. Собрав корпус, включите получившееся устройство в розетку и проверьте его работу. Если он плавит припой, а жало не горит от перегрева, значит, все в порядке, можно смело пользоваться.

Создание разнообразия импульсов

Это самый распространенный из всех. Он собирается так же легко, как и предыдущий.

Перечень запчастей, необходимых для его сборки:

Для начала нужно немного доработать галогенный драйвер, а именно заменить вторичную обмотку импульсного трансформатора.Для этого нужно его разобрать.

Внутри это будет выглядеть так:

Нужная часть обведена красным.

Ее нужно аккуратно отклеить, затем, отпаяв выводы от платы, удалить полностью. Затем снимите заводскую вторичную обмотку (она находится сверху первичной) и установите свою, на пол-оборота. Просверлите доску как показано на фото:

Затем просверлите корпус так, чтобы отверстия в корпусе и плате совпали.Это нужно для удобства снятия концов вторички снаружи. Затем припаяйте и приклейте трансформатор, соблюдая совмещение всех имеющихся отверстий, и соберите корпус, предварительно установив и спаяв кнопку со шнуром питания. Затем пропустите провод вторичной обмотки через драйвер и согните его полукольцом. Осталось только соединить концы вторичной обмотки с куском печатной платы с предварительно просверленными в ней отверстиями, и закрепить на ней клеммы и жало, после чего сборку устройства можно считать завершенной.

Устройство в сборе должно выглядеть так:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже сложнее прошлого, он собран не из блоков, а из отдельных радиодеталей.

Для начала обратим внимание на диаграмму

Составим список необходимых компонентов:

Вот как должна выглядеть разводка платы:

Схема понижающего преобразователя не содержит ШИМ-контроллера, а построена на основе симметричного генератора, что значительно снижает сложность сборки и размеры будущего паяльника.

Перед тем, как приступить к его сборке, необходимо собрать импульсный трансформатор и дроссель , а также сделать плату (или использовать макетную плату).

Первичная обмотка состоит из шести витков провода диаметром 3 мм и имеет центральную точку. Так как такой толстый провод будет сложно намотать на небольшой сердечник, мы рекомендуем использовать шесть жил из лакированной проволоки сечением 0,5 мм. Сначала возьмите два куска провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут серединой), оставьте два других свободными.Проденьте общий конец в сердечник, а остальные разведите и сделайте три витка в разных направлениях. Точнее указано на фото:

Вторичную обмотку собрать намного проще. Он состоит из 1 витка проволоки 7 мм. Для его наматывания рекомендуем использовать 7 проводов сечением 1 мм, скрученных между собой. Перед сборкой вторички не забудьте обмотать провод термостойкой (термолента, фторопласт или трубка из стекловолокна) изоляцией. Трансформатор готов.

Далее следует перейти к дроссельной заслонке. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте лакированную проволоку. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. Не забудьте приклеить радиаторы к транзисторам после сборки. В итоге должно получиться как на фото:

Собрав схему, подсоедините к ней жало (из медной проволоки сечением 3 мм) и проверьте работу паяльника.Если все в порядке, приступайте к сборке в корпус, перед этим не забудьте склеить держатели батарей вместе и припаять их к плате. Батареи подключаются параллельно.

Вы должны получить такой результат:

Номинальная мощность полученного паяльника 40 Вт, время работы от одного заряда 1 час 20 минут (при использовании обычных аккумуляторов). Устройство не предназначено для длительной эксплуатации, сфера его применения - срочный ремонт чего-либо необходимого, при отключении электричества в вашем доме или если вы находитесь вдали от цивилизации.А также этот паяльник подойдет установщикам и ремонтникам слаботочного оборудования.

Его график работы следующий: Работает 10 минут и столько же остывает. Допускается не более 7 включений в минуту.

Домашнему мастеру приходится выполнять разную работу, соединять детали всевозможными способами. Среди них метод пайки проводов, металлов и пластиков остается одним из самых доступных.

Несмотря на большое количество промышленных моделей в продаже, вашему вниманию предлагается ознакомиться с технологией изготовления удобного электрического паяльника своими руками, разобраться в принципе его устройства.

По предложенной статье сделать такой паяльник несложно.

Неоспоримым достоинством данной модели является практически мгновенный перевод пайки из холодного состояния в рабочее и быстрое охлаждение ТЭНа при его выключении.

Это значительно уменьшает образование дыма и запахов, связанных с длительным нагревом обычного наконечника, используемого в резистивных моделях.


Образец электрического паяльника

Такой редкий экспонат уже четвертое десятилетие успешно работает в домашней мастерской почти без поломок.Диэлектрическая ручка удобна для пайки, кнопка включения очень легко управляет нагревом, а лампа накаливания освещает любое затемненное рабочее место.


Мощность 65 Вт вполне достаточно для пайки транзисторов, микросхем, проводов и других радиотехнических изделий.

Единственным условием сохранения работоспособности является своевременная замена рабочего наконечника - наконечника, который со временем сгорает под воздействием высокой температуры.

Наконечник загибается плоскогубцами из одножильного медного провода сечением 1.5 мм кв. На концах создаются кольца, которые затягиваются по направлению вращения гаек крепления. Для обеспечения хорошего электрического контакта место соприкосновения провода, шайб и силовой шины необходимо содержать в чистоте, при замене наконечника очищать от нагара ножом или отверткой.

Принцип работы электрической схемы паяльника

Трансформатор

В основе конструкции - обычный трансформатор, состоящий из:

  • первичной обмотки на 220 вольт;
  • короткозамкнутая вторичная силовая обмотка из двух витков;
  • магнитопровод.

Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, которая питает лампочку накаливания от фонарика или мощного светодиода. При ограничении пространства магнитопровода допускается выполнение низковольтной ветви от первичной обмотки для цепи подсветки по принципу автотрансформатора. Это сэкономит место и провода.

Силовая вторичная обмотка изготовлена ​​из толстой медной шины, постоянно замкнутой накоротко на более тонкий медный наконечник.Из-за большого теплового воздействия тока короткого замыкания жало паяльника быстро нагревается до рабочей температуры.

Отвод тепла в окружающую среду и плавление припоя в режиме кратковременной пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и жала до критической температуры.

Трансформатор силовой цепи

220 вольт подается через обычную розетку со шнуром. Внутри ручки паяльника размещен микровыключатель, который активируется при нормально разомкнутом контакте с кнопкой управления.

При нажатии кнопки питания на трансформатор подается напряжение, а при отпускании - снимается. Для обеспечения электроинструмента рекомендуется устанавливать не одиночный, а двойной микрик в разрыв каждого провода питания.

В такой конструкции всегда будет отсутствовать опасность на трансформаторе, когда контакты переключателя разомкнуты.

Материалы, необходимые для сборки паяльника

Для сборки самодельного паяльника потребуется разобрать несколько однотипных трансформаторов, которые ранее широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной технике.


Их трансформаторные стальные пластины будут использоваться для создания магнитной цепи, а покрытые лаком провода обмотки пойдут на обмотку первичной обмотки и подсветку.


Для изготовления вторичной силовой обмотки требуется прямоугольная медная шина. Для меня это 3х8 мм. Можно немного меньше, но сильно занижать не желательно - увеличивается электрическое сопротивление цепи. Более толстые шины займут все свободное пространство и не позволят намотать первичную обмотку.

Если вы не можете найти прямоугольную медную шину, то можно попробовать использовать круглый провод соответствующего сечения.

Также для сборки потребуются: микровыключатель

  • ;
  • вилка электрическая;
  • шнур или провод питания;
  • лампочка;
  • рукоятка, которую можно использовать от игрушечных пластиковых пистолетов;
  • бумага или лакированная ткань для изоляции;
  • жестянка для футляра.

Последовательность расчета деталей электрической схемы

Выбор мощности паяльника

Основным показателем эффективности конструкции является количество тепла, выделяемого на жало в момент прохождения электрического тока через него.Его прочность, специально увеличенная режимом короткого замыкания, просто нагревает медь наконечника.

Ток, протекающий через жало моего паяльника, составляет немногим более 200 ампер. Специально проверял токоизмерительными клещами. Но напряжение даже в режиме холостого хода меньше десятых вольта. Поэтому особой опасности при пайке не представляет.

Произведение тока, проходящего через силовую обмотку, на напряжение на ней, характеризуется вторичной или выходной мощностью трансформатора S2.Это ценность, которая нас интересует. Однако для упрощения расчета мы начнем работать с первичной мощностью S1, которая определяет потребление электроэнергии.

Отличается КПД - КПД. Его значение в 65 Вт взято за основу промышленного образца, показанного на первом фото. Для своих целей я выбрал 80 Вт.

Влияние КПД

Конструктивная взаимосвязь между вторичной мощностью трансформаторов для радиоэлектронных устройств и КПД показана в таблице.

КПД Мощность в ваттах
0,95 ÷ 0,98 ≥1000
0,93 ÷ 0,95 300 ÷ 1000
0,90 ÷ 0,93 150 ÷ ​​300
0,80 ÷ 0,90 50 ÷ 150
0,50 ÷ 0,80 15 ÷ 50

Комплект магнитопровода с трансформаторными железными пластинами

Магнитные характеристики магнитопровода и трансформатора в целом определяются:

  1. объемом железа;
  2. и его свойства.

На второй параметр особо повлиять не можем, так как используем утюг от старого трансформатора, который попал под руку. Поэтому воспользуемся простейшим усредненным методом, не вдаваясь в сложные коэффициенты, поправки, графики.

Для паяльника мы можем выбрать одну из следующих форм:

Площадь его поперечного сечения для каждого корпуса показана на картинке. Вот формулы для расчета.


Выбрав первичную мощность паяльника в ваттах и ​​зная форму магнитопровода, вычисляем Qc - площадь поперечного сечения по эмпирической формуле.

Определив ее и измерив на утюге размер «А», можно рассчитать глубину «В», которую нужно будет собрать с определенным количеством пластин.

Расчет провода для намотки катушки

Определение диаметра

Для первичной мощности, например, 80 Вт и напряжения 220 В нетрудно рассчитать ток, который будет протекать через первичную катушку .

Где d - диаметр проволоки в мм, а I - ток в амперах.

Определение числа витков

Мы используем эмпирическое правило, называемое числом витков на вольт - ω '. Рассчитано:

Первичная обмотка

Qc уже рассчитывалась ранее. Определив ω ’, это значение нужно умножить на 220, потому что у нас в первичной обмотке такое напряжение, а не один вольт.

Вторичная катушка

Для цепи подсветки напряжение 4,5 В. Умножаем на него полученное значение ω '.

Оба расчетных значения: диаметр и количество витков усредняются. Их придется варьировать в небольших пределах, учитывая, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить - паяльник работает в кратковременном режиме.

Но с количеством витков стоит быть внимательнее. Они сильно влияют на вольт-амперную характеристику паяльника и общую картину нагрева жала.

Силовая катушка выполнена в два витка.

Паяльник в сборе

Рамка обмотки

Обычная катушка для намотки провода может быть сделана из трансформаторного картона или даже из обычных коробок. Только лучше выбирать плотный материал.


Все стальные пластины должны входить в раму, а витки проволоки должны быть проложены между их полостями с внешней стороны. Все обмотки изолированы лакированной тканью или бумагой. Первичная и вторичная обмотки электрически изолированы.

Силовая обмотка

Ее нужно будет выгнуть из медной шины.Эта работа поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса под утюг. Работа выполняется в слесарных тисках точными ударами молотка по заготовке.

На рисунке показана последовательность изгиба, начиная с одного конца хвостовика. Несколько проще выполнять одновременно с середины обмотки.


Когда хвостовик изогнут, то его витки изолируются между собой полоской бумаги, а затем помещаются внутрь картонной рамки.Осталось намотать остальные обмотки, обеспечив их изоляцию, и надеть железные пластины, создав плотное прилегание с минимально возможными зазорами.

1900 Вт |





Комбинация точечной сварки аккумуляторных батарей и пайки печатных плат. Неподвижная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка становится гибкой. Обладают функцией выбора 2,4,6,8 импульсов сварки, делают паяный шов надежным.Обладая быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов. Съемные ножки-ведьмы могут удовлетворить требования сварочного положения или сложных технологий. Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными. Напряжение могло быть. Этот аппарат для точечной сварки можно использовать для сварки никеля, никелированной стали, никелированного железа, железа и других сплавов, но его нельзя использовать для сварки металлов, включая медь и алюминий.Толщина сварки 0,03–0,3 мм указывает на диапазон толщины всего сплава, который можно сваривать, для никелированной или никелированной стали диапазон составляет 0,08–0,3 мм. Поскольку требование к выключателю утечки тока составляет более 60 А, его не рекомендуется использовать в домашних условиях. 1 x 709A импульсный точечный сварочный аппарат. 1 х паяльник. Сварочная ручка 71B - 1 шт. 1 х ножной переключатель. 2 предохранителя (20 А). 4 пары сварочных стержней. 1 х подставка для паяльника. 1 х аккумулятор. 50 шт. X Лента из никелированной стали (0,1 x 4 x 100 мм). Товар «Аппарат для точечной точечной сварки 709A, 1900 Вт, 110 В, паяльная станция, сварочная ручка 71B» продается с четверга, 6 июля 2017 г.Этот товар находится в категории «Бизнес и промышленность \ ЧПУ, Металлообработка и производство \ Сварочное и паяльное оборудование \ Сварочное оборудование и аксессуары \ Сварочные аппараты, резаки и горелки \ Точечные сварочные аппараты». Продавец «yunzhong999» находится в Гонконге, Гонконг. Этот товар может быть отправлен в Северную, Южную или Латинскую Америку, все страны Европы, все страны континентальной Азии, Австралию.

  • Торговая марка: безымянные / универсальные
  • Модель: 709A + 71B
  • MPN: не применяется
  • Многопроцессорность: Да
  • Процессы: пятно
  • Источник питания: 110/120 В, электрический
  • Страна / регион производства: Китай


Опубликовано в: 1900w, Tagged: 110v, 1900w, 709a, аккумулятор, утюг, импульсный, припой, точечный, станция, сварщик, сварка



Комбинация точечной сварки аккумуляторных батарей и пайки печатных плат.Неподвижная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка становится гибкой. Обладают функцией выбора 2,4,6,8 импульсов сварки, делают паяный шов надежным. Обладая быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов. Съемные ножки-ведьмы могут удовлетворить требования сварочного положения или сложных технологий.Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными. Напряжение могло быть. Этот аппарат для точечной сварки можно использовать для сварки никеля, никелированной стали, никелированного железа, железа и других сплавов, но его нельзя использовать для сварки металлов, включая медь и алюминий. Толщина сварки 0,03–0,3 мм указывает на диапазон толщины всего сплава, который можно сваривать, для никелированной или никелированной стали диапазон составляет 0,08–0,3 мм. Поскольку требование к выключателю утечки тока составляет более 60 А, его не рекомендуется использовать в домашних условиях.1 x 709A импульсный точечный сварочный аппарат. 1 х паяльник. Сварочная ручка 71B - 1 шт. 1 х ножной переключатель. 2 предохранителя (20 А). 4 пары сварочных стержней. 1 х подставка для паяльника. 1 х аккумулятор. 50 шт. X Лента из никелированной стали (0,1 x 4 x 100 мм). Товар «Аппарат для точечной точечной сварки, 1900 Вт, 220 В, паяльная станция 709A + сварочная ручка 71B» поступил в продажу с четверга, 6 июля 2017 г. Этот товар находится в категории «Бизнес и промышленность \ ЧПУ, Металлообработка и производство \ Сварочное и паяльное оборудование. \ Сварочное оборудование и принадлежности \ Сварщики, резаки и горелки \ Точечные сварочные аппараты ».Продавец «yunzhong999» находится в Гонконге, Гонконг. Этот товар может быть отправлен в Северную, Южную или Латинскую Америку, все страны Европы, все страны континентальной Азии, Австралию.

  • Торговая марка: безымянные / универсальные
  • Модель: 709A + 71B
  • MPN: не применяется
  • Многопроцессорность: Да
  • Процессы: пятно
  • Источник питания: 220 В / 230 В
  • Страна / регион производства: Китай


Опубликовано в: 1900w, Tagged: 1900w, 220v, 709a, аккумулятор, утюг, импульсный, припой, точечный, станция, сварщик, сварка

Комплект паяльника Vastar, полный набор паяльника 60 Вт, 110 В, сварочного паяльника - регулируемая температура, 5 различных наконечников, демонтажный насос, подставка, антистатический пинцет и дополнительная трубка для пайки

Паяльник Vastar, изготовленный из металлического наконечника и нержавеющей стали сталь, обеспечивает качество продукции, а также свойства стабильности и надежности.Паяльники с регулируемой температурой: 200-450 градусов по Цельсию, есть специальная схема термостата для контроля температуры, и вы можете регулировать температуру в соответствии с вашими потребностями с помощью колеса ручки на электронном паяльнике. Кроме того, мы специально предоставляем вам 5 жало паяльника для различных паяльных работ. Вам не нужна паяльная станция, просто подключите ее, и она будет работать.

Спецификация:
Длина паяльника: 7,0 дюйма
Длина кабеля: 59.0 In
Рабочее напряжение: 110 В
Мощность: 60 Вт

Способ пайки:
1. Очистите соединяемые детали.
2. Очистите жало паяльника и «олово» со всех сторон жала с покрытием припоя.
3. Нагрейте соединяемые детали, а не пайку.
4. Нанесите припой с флюсовым сердечником на нагретые детали, а не на паяльное жало, и нагрейте его до тех пор, пока припой не расплавится и не потечет свободно.

В пакет включено:
1 паяльник с регулировкой температуры
5 наконечников паяльника
1 подставка для пайки
1 припой Pocket Pack 60/40 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
