Содержание

Для чего нужен ресивер в воздушном компрессоре

Компрессорный ресивер — это герметичная емкость, которая предназначена для хранения сжатого воздуха, а также стабилизации давления в пневмосистеме. Воздухосборники не являются обязательными и относятся к категории дополнительного оборудования. Однако практика показывает, что их применение оправдано как для бытовых, так и для промышленных агрегатов.

Конструкция и принцип действия

Чтобы ответить на вопрос о том, зачем нужен ресивер в компрессоре, следует подробнее рассмотреть особенности этого устройства и принцип его работы. Основными конструкционными элементами воздухосборника являются:

герметичная емкость, в которой находится сжатый воздух;
предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
манометр, с помощью которого контролируют давление в воздухосборнике;

кран, используемый для удаления конденсата;
входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

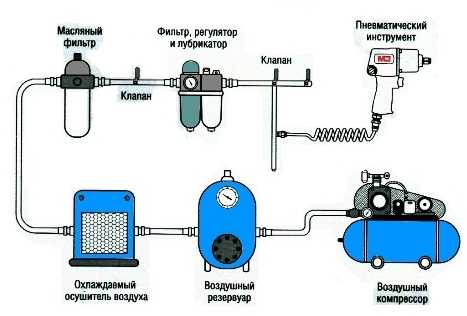

Принцип действия оборудования состоит в следующем. По входному патрубку рабочая среда, сжатая компрессором, поступает в емкость, где достигает нужного давления. Одновременно излишки влаги оседают на стенках в виде конденсата, что способствует дополнительному осушению воздуха. После этого сжатый газ через выходной патрубок подают в пневмосистему предприятия или на сопряженный с ресивером пневмоинструмент.

Так для чего нужен ресивер в компрессоре?

Одну из задач, решаемых с помощью воздухосборника, мы обозначили выше. Это удаление конденсата из сжатого воздуха, благодаря чему снижается коррозия пневмосистемы. Но осушение — это не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Применение воздухосборника позволяет решить и другие задачи.

Накопление сжатого воздуха

При одновременной работе всех потребителей, производительности компрессорного оборудования может быть недостаточно. Использование накопителя обеспечивает стабильную подачу рабочей среды в период пиковых нагрузок.

Сокращение циклов включения/выключения компрессора

Работая в автоматическом режиме, агрегаты выключаются при достижении заданного давления в системе и вновь включаются при его падении. Как правило, эта разница составляет всего 2 бар. Без использования ресивера количество циклов включения заметно возрастает, что ведет к увеличению износа и сокращению срока службы компрессора.

Компенсация пульсаций в пневмосистеме

При работе поршневого оборудования сжатый воздух поступает в систему не равномерно, а импульсно. Чтобы решить эту проблему, установку оснащают воздухонакопителем, который устраняет пульсацию.

Итак, с вопросом о том, зачем нужен ресивер в компрессоре, мы разобрались. Теперь предлагаем вам ознакомиться с основными разновидностями воздухосборников и особенностями их монтажа.

Виды оборудования

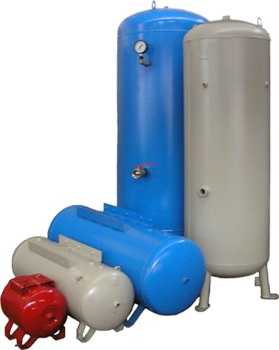

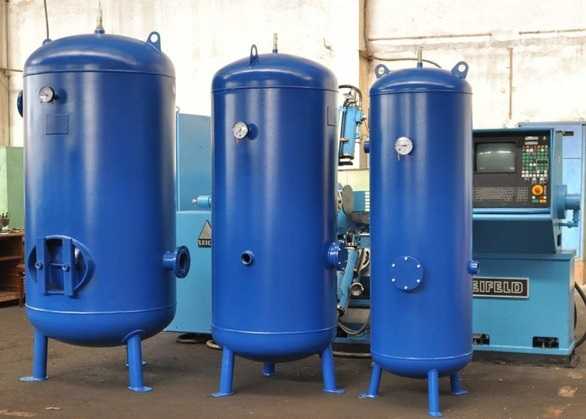

Ресиверы компрессоров могут быть вертикальными или горизонтальными. Емкости первого типа более востребованы, поскольку обладают компактными размерами и позволяют рационально использовать площадь производственного помещения.

Все воздухосборники, вне зависимости от конфигурации, при необходимости не трудно объединить в общую сеть. Причем монтаж можно выполнить двумя методами — параллельно и последовательно. Каждый способ имеет свои плюсы и минусы.

Параллельное соединение

Преимущество этого метода монтажа состоит в высокой ремонтопригодности системы. В случае выхода из строя одного из ресиверов, его просто отключают от общей системы и выполняют ремонт либо замену. Кроме того, данный способ обеспечивает максимальную пропускную способность накопителей.

Последовательное соединение

Главным плюсом этого варианта монтажа является дополнительная очистка рабочей среды от влаги и примесей масла. Сжатый воздух последовательно проходит через все емкости в сети и попутно очищается. Что касается минусов такого соединения, то к их числу стоит отнести суммарное сопротивление ресиверов, снижающее их пропускную способность.

Основные критерии выбора воздухосборников

Ознакомившись с данной статьей, вы узнали, зачем нужен ресивер в компрессоре, какие типы емкостей бывают, как выполнить монтаж двух и более накопителей. В завершение предлагаем вам изучить основные параметры, требующие внимания при покупке оборудования.

Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.

Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Ориентируясь на данные критерии выбора, вы сможете подобрать оборудование, оптимально подходящее для заданных условий эксплуатации.

Начиная эту статью, мы планировали ответить на распространенный вопрос о том, для чего нужен ресивер в компрессоре. Но не смогли не затронуть тему выбора и применения накопителей сжатого воздуха. Надеемся, что наши советы будут полезными. Если же у вас остались вопросы, приглашаем воспользоваться профессиональной помощью в подборе компрессорного ресивера. Чтобы проконсультироваться со специалистом ГК «Энергопроф», свяжитесь с нами по бесплатному телефонному номеру, указанному на сайте.

Автор: Елена Большова

krdr.compressortyt.ru

Для чего нужен ресивер в воздушном компрессоре

Конструкция и принцип действия

герметичная емкость, в которой находится сжатый воздух;
предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
манометр, с помощью которого контролируют давление в воздухосборнике;
кран, используемый для удаления конденсата;
входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Так для чего нужен ресивер в компрессоре?

Накопление сжатого воздуха

Сокращение циклов включения/выключения компрессора

Компенсация пульсаций в пневмосистеме

Виды оборудования

Параллельное соединение

Последовательное соединение

Основные критерии выбора воздухосборников

Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Автор: Елена Большова

kzn.compressortyt.ru

Для чего нужен ресивер в воздушном компрессоре

Конструкция и принцип действия

герметичная емкость, в которой находится сжатый воздух;
предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
манометр, с помощью которого контролируют давление в воздухосборнике;
кран, используемый для удаления конденсата;
входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Так для чего нужен ресивер в компрессоре?

Накопление сжатого воздуха

Сокращение циклов включения/выключения компрессора

Компенсация пульсаций в пневмосистеме

Виды оборудования

Параллельное соединение

Последовательное соединение

Основные критерии выбора воздухосборников

Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Автор: Елена Большова

nn.compressortyt.ru

Для чего нужен ресивер в воздушном компрессоре

Конструкция и принцип действия

герметичная емкость, в которой находится сжатый воздух;
предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
манометр, с помощью которого контролируют давление в воздухосборнике;
кран, используемый для удаления конденсата;
входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Так для чего нужен ресивер в компрессоре?

Накопление сжатого воздуха

Сокращение циклов включения/выключения компрессора

Компенсация пульсаций в пневмосистеме

Виды оборудования

Параллельное соединение

Последовательное соединение

Основные критерии выбора воздухосборников

Объем. Этот показатель варьируется от 5 литров (для бытовых моделей) до 1000 и более литров (для промышленных агрегатов). При выборе следует придерживаться правила: чем мощнее компрессор, тем больше ресивер. В среднем его объем должен составлять около 30-50% от производительности агрегата.
Давление. Для использования в комплексе с бытовым инструментом обычно достаточно ресивера, рассчитанного на хранение воздуха под давлением до 10 бар. Для коммерческого применения на малых предприятиях подойдут модели, выдерживающие до 16 бар.
Пропускная способность. Этот параметр определяет, какое количество воздуха (в литрах) может пропустить через себя ресивер за одну минуту. Чем выше потребность в сжатом газе, тем больше должна быть пропускная способность воздухосборника.

Автор: Елена Большова

smr.compressortyt.ru

Для чего нужен ресивер в компрессоре | EN-PROF.RU

Внимательный покупатель заметит, что большинство заводских компрессоров, предлагаемых на рынке, дополнительно оборудованы баллонами разной цилиндрической формы и вместимости. Некоторые установки предлагаются без них. «Для чего нужны эти емкости и стоит ли их приобретать к своему компрессору?» — будем разбираться в этой статье.

Эти баллоны называются ресиверами и являются сосудами, работающими под давлением. Емкости, которые относятся к этой категории, должны быть испытаны и отвечать специальным требованиям и нормативно-правовым актам. Цвет и форма в данном случае не имеет никакого значения, а вот толщина стенки баллона и его объем — это значимые технические параметры.
Ресивер, которым оснащена компрессорная установка, выполняет несколько функций. Рассмотрим подробно некоторые из них, чтобы понять зачем он нужен.

Устройство

Ресивер для компрессоров представляет собой сварную конструкцию цилиндрической формы. Перед запуском в работу или продажей в комплекте с компрессорной установкой они тщательно проверяются на герметичность и прочность сварных швов давлением, в несколько раз превышающим номинальное. Ресиверы изготавливаются как в горизонтальном, так и в вертикальном исполнении. Эта конструкционная особенность никак не влияет на их функциональность и технические параметры.

Ресивер — отстойник

При длительной работе компрессора, воздух, который подается через его нагнетательный патрубок, отличается повышенной температурой в отличие от температуры окружающей среды. Поэтому при соприкосновении с металлической поверхностью емкости он конденсируется в воду. Более того, сжатый воздух, закачиваемый компрессором поршневого типа, часто содержит мелкодисперсные капельки масла. Вся эта влага и масло не принесут пользы ни магистрали сжатого воздуха, ни пневмоинструментам. Они задерживаются на дне ресивера и беззатруднительно удаляются через сливной кран для конденсата, который находится в самой нижней точке емкости.
Итак, первое и самое простое предназначение ресивера — это отстойник, очищающий сжатый воздух от ненужных примесей.

Ресивер — накопитель

Большинство пневматических устройств работают в широком диапазоне сжатого воздуха, давление которого может колебаться от 0,2 до 1 МПа. Поэтому ресивер часто используют как накопитель для бесперебойной подачи воздуха под давлением к работающему пневмоинструменту. Таким образом обеспечивается беспрерывная работа устройств, запитанных от пневмомагистрали. А также создается оптимальный циклический режим работы компрессора с длительным простоем и его кратковременным включением для нагнетания необходимого давления. Для обеспечения безопасной работы компрессорной установки ресивер оснащается:

манометром для измерения давления воздуха;
обратным клапаном;
предохранительным или сбросным клапаном для понижения давления в емкости до безопасного.

Ресивер — демпферное устройство

Если роторные и винтовые компрессоры отличаются более мягкой и плавной работой, то поршневые подают воздух толчкообразно. При подкачивании ската автомобиля это не создаст особых неудобств, а вот на работе пневматического инструмента или результате окрашивания поверхности краскопультом это отразится нежелательным образом. Таким образом, ресивер гасит пульсацию воздуха при работе компрессора, а также при его включении. Степень демпфирования или сглаживания пульсации зависит от объема ресивера на компрессоре, который должен составлять 15-25 % от производительности установки, измеряемой в л/мин. К примеру: для компрессора с подачей воздуха 200 л/мин нужен ресивер объемом 50 л, а для агрегата с производительностью 500 л/мин оптимальным решением станет 100 литровый баллон.

en-prof.ru

Для чего нужен ресивер?

Компрессоры воздушные широко используются на больших и малых производствах, а так же для бытовых целей. Эти устройства сжимают воздух, который необходим для пневматического инструмента, краскопультов, в буровых установках и других целей. Для оптимизации процесса его использования применяют ресивер воздушный (воздухообменник). Это емкость для временного хранения под давлением сжатого воздуха. Однако его емкости не всегда достаточно. Специалисты советуют приобретать дополнительный ресивер для компрессора. Действительно ли он нужен? Давайте разбираться.

Функции ресивера

Как мы уже говорили, практически в любом компрессоре есть встроенный ресивер (накопитель сжатого воздуха). Без него работа агрегата крайне затруднительна и неэффективна. Ресивер в компрессоре:

Необходим для стабилизации давления сжатого воздуха. Работа любого компрессора циклична: имеется фаза засасывания воздуха из окружающего пространства, фаза непосредственного сжатия (нагнетания) и выделения сжатого воздуха. Это неизбежно приводит к скачкам уровня давления в нем. Чтобы избежать неравномерную подачу сжатого воздуха на оборудования и нужен ресивер.
Предотвращает сбои в производственном процессе. Если работа компрессора в силу тех или иных причин была прервана, то сжатого воздуха, находящегося в ресивере хватит на какое-то время.
Очищает сжатый воздух. В ресивере он несколько охлаждается, из него выделяется конденсат, который в последствие легко удаляется через сливной кран. Это очень важный момент, т.к. влага, находящаяся в сжатом воздухе может повредить оборудование, стать причиной его поломки и образовании на нем коррозии.
Снижает уровень шума и вибрации во всей компрессорной установке.

Дополнительный ресивер нужен, если с одним компрессором будут работать несколько потребителей сжатого воздуха. Чтобы не приобретать более мощный агрегат, можно купить ресивер воздушный. Он будет накапливать воздух, обеспечивая стабильную работу всех пользователей. Так же он пригодится и при больших объемах работ.

Если сжатый воздух необходим периодически, то использование дополнительного ресивера позволит снизить количество включений компрессора, сэкономить на электроэнергии. Кроме того это существенно продлит срок службы всей установки.

При наличии дополнительного ресивера можно не прекращать работу с пневмоинтсрументом или любые другие способы использования сжатого воздуха при подключении нового потребляющего звена.

В сложных системах возможно подключение нескольких дополнительных ресиверов. Они могут присоединяться последовательно или параллельно. У каждого варианта подключения есть свои минусы и плюсы. Считается, что использование нескольких ресиверов с небольшой емкостью эффективнее, чем подключение одного, имеющего большой объем (более 1000 л)

Параллельное подключение ресиверов

Два и более ресивера подключаются непосредственно к компрессору. Наличие нескольких воздухосборников позволяет необходимо при интенсивной работе. Тогда при выходе из строя одного из них, его можно просто отключить. Работу других потребителей сжатого воздуха при этом можно не останавливать. При таком варианте подключения ресиверы используются максимально эффективно. Пропускная способность всей системы будет равна сумме пропускных способностей всех подключенных воздуосборников.

Последовательное подключение ресиверов

Один ресивер подключается к компрессору, остальные один за другим присоединяются к первому. Это позволяет получить дополнительную очистку сжатого воздуха. Минусом такого подключения является то, что в случае выхода из строя одного ресивера, всю систему необходимо будет отключать и производить его замену и/или ремонт. К тому же наличие нескольких воздухосборников, каждый из которых имеет свое сопротивление, снижает общую пропускную способность системы. Она будет равна минимальной пропускной способности одного ресивера.

Подводя итог, можно сказать, что использование дополнительного ресивера позволяет получать сжатый воздух под стабильным давлением, без пульсаций. Кроме того наличие в системе воздухосборника делает возможным использовать мене мощный компрессор, чем без него, для выполнения тех же задач.

www.tdko.su

Как выбрать воздушный ресивер? Советы специалистов

Назначение воздушного ресивера

Ресивер воздушный представляет собой емкость определенного размера, в которой накапливается и хранится сжатый воздух, произведенный компрессорной установкой. Данная емкость выполняет сразу несколько функций:

Поддержание постоянного давления в пневмосистеме в случаях неравномерного потребления пневмоинструментом сжатого воздуха
Сглаживание пульсаций при подаче воздуха в пневмооборудование
Поддержание нормального режима работы компрессорной установки
Уменьшение числа перепусков компрессора
Охлаждение сжатого воздуха
Осушение сжатого воздуха путем сбора и удаления из него конденсата
Подача дополнительного объема воздуха при кратковременном потреблении, превышающем потенциал компрессора.

Любая пневмосистема должна быть оснащена ресивером, однако к его выбору надо подходить очень ответственно.

Выбор ресивера

Ресивер воздушный подбирается в зависимости от конкретной задачи, стоящей перед пневмосистемой. Параметры воздухосборника рассчитываются по специальным формулам. При расчете учитываются следующие факторы:

производительность компрессорной установки
тип системы регулирования (механический или автоматический)
требования к качеству сжатого воздуха (необходимость осушения, удаления паров масла, влаги, твердых частиц)
способ получения сжатого воздуха – использование компрессора поршневого или винтового типа. Пневмосистемы, в которых применяется поршневой компрессор, нуждаются в ресиверах большего объема, чем системы с винтовыми установками.

Если ресивер воздушный выбирается в момент, когда еще мало данных о будущей компрессорной системе в целом, то единственным параметром, без которого невозможно выбрать оптимальный вариант, является производительность компрессора. В данном случае объем воздухосборника должен равняться:

для поршневых компрессоров — производительности установки, увеличенной на 20%
для винтовых компрессоров – достаточно всего 30-35% от производительности установки, поскольку режим холостого хода не оказывает негативного влияния на винтовые конструкции.

Поскольку в некоторых пневмосистемах может использоваться не один, а сразу несколько компрессорных установок, допустимо оснащать такую систему всего одним ресивером. Минимальный размер такого ресивера следует рассчитывать, исходя из параметров компрессора, имеющего самый высокий показатель производительности.

Следует отметить, что приблизительный расчет объема ресивера лишь по одному показателю, то есть производительности компрессора, может привести к неточностям и снижению эффективности пневмосистемы. Поэтому всегда лучше воспользоваться помощью специалистов нашей компании, которые имеют большой опыт и помогут правильно выбрать ресивер воздушный с учетом особенностей компрессорной установки, пневмооборудования и условий его эксплуатации.

Ресиверы ALUP

Большим спросом во многих странах мира пользуются ресиверы немецкой компании ALUP. Данный производитель предлагает вертикальные ресиверы, изготовленные из высококачественных материалов. Это:

окрашенные ресиверы, выдерживающие максимальное давление от 11 до 15 бар, объемом от 200 до 5000 л, рассчитанные на срок эксплуатации 10 лет
оцинкованные ресиверы, выдерживающие давление 11 и 12 бар, объемом от 200 до 3000 бар. Данные воздухосборники могут прослужить 25 лет, благодаря оцинкованному корпусу, который не подвержен окислению и коррозии.

Большинство моделей оснащено манометром и предохранительным клапаном и может применяться как в крытых помещениях, так и непосредственно на улице.
