Шабер – что это такое: назначение и виды инструмента

  1. Как выполняется шабрение
  2. Виды инструментов для выполнения шабрения
  3. Сферы применения шаберов
  4. Несколько рекомендаций по использованию шаберного инструмента

Шабер хорошо известен специалистам по слесарному делу. При помощи этого инструмента для финишной обработки поверхности деталям из металла можно придать минимальную степень шероховатости, а их геометрическим параметрам – высокую степень точности.

Шабрение направляющих задней бабки токарного станка

Как выполняется шабрение

Само слово «шабрение», которое можно перевести как «скобление», пришло к нам из Германии. Оно очень точно соответствует сути технологической операции, которую обозначает. В процессе выполнения такой операции с поверхности детали соскабливаются неровности, что позволяет сделать ее максимально гладкой.

Шаберы, при помощи которых выполняется такая операция, изготавливаются из инструментальной стали.

Конструкцию этого инструмента составляют рукоятка четырех- или трехгранной формы и режущая часть. Чтобы придать рабочей части шабера требуемую степень твердости (64–66 единиц по HRC), ее подвергают закалке.

Шаберы изготавливают преимущественно стандартной длины (20–40 см), а ширина их режущей кромки зависит от типа выполняемой операции. Так, черновое шабрение выполняется инструментом, ширина рабочей части которого составляет 20–30 мм, для чистового этот интервал равен 15–20 мм.

Тип выполняемого шабрения оказывает влияние и на то, какой величины угол заострения наконечника должен быть сформирован на инструменте. Специалисты по слесарному делу рекомендуют использовать следующие углы заточки режущего наконечника:

  • 75–90° – для черновой обработки;
  • 90° – для чистового шабрения;
  • 90–100° – для отделочных операций.

Следует иметь в виду, что угол заострения режущей кромки шабера измеряется относительно его оси.

Заточка зависит от формы рабочей части шабера

Геометрические параметры инструмента для выполнения шабрения не регламентируются никаким ГОСТом, хотя многие по незнанию стараются найти такие данные в стандарте под номером 1465-80. Между тем ГОСТ 1465-80 относится к напильникам и никакого отношения к шаберам не имеет. Что касается самих шаберов, в соответствующих ГОСТах можно найти только требования к металлу для их изготовления, а также к правилам приемки такого инструмента, относящегося к слесарной группе.

Виды инструментов для выполнения шабрения

На сегодняшний день специалисты используют различные виды шаберов, отличающиеся друг от друга по нескольким параметрам. Одним из таких параметров является форма режущей части инструмента, в зависимости от которой среди шаберов выделяют плоские, трехгранные и фасонные.

В отличие от инструмента плоского и трехгранного типа, фасонные шаберы имеют рабочую часть, полностью повторяющую форму поверхности обрабатываемой детали.

Шаберы с различными рабочими частями

Шабер трехгранный с деревянной рукояткой

Инструментом, рабочая часть которого имеет несколько граней, преимущественно обрабатываются поверхности цилиндрической и вогнутой формы, а плоские шаберы успешно справляются с обработкой различных канавок и пазов. На практике часто используются дисковые и изготовленные в форме кольца шаберы. При помощи первых выполняется обработка деталей с широкими поверхностями, а вторыми осуществляют шабрение изделий, имеющих круглую форму.

По конструктивному исполнению шаберы бывают цельными и разборными, одно- или двухсторонними. Более долговечными являются двухсторонние шаберы, которые отличаются от односторонних тем, что у них есть две рабочие части, расположенные по обеим сторонам рукоятки.

Устройство составного шабера

Рабочая часть инструмента для шабрения по своему расположению относительно рукоятки может быть плоской или изогнутой. Шаберы, рабочая часть которых имеет изогнутую форму, наиболее удобно использовать для обработки мягких металлов, а также деталей, имеющих острые углы.

Относительно недавно в слесарном деле использовались только ручные шаберы, а сегодня многие производители предлагают инструмент, оснащенный приводом пневматического или электрического типа. Манипулировать таким инструментом все равно приходится вручную, но для этого требуется прикладывать значительно меньше усилий, чем при использовании ручного шабера.

Универсальный шабер BIAX

Сферы применения шаберов

С помощью шабера специалист снимает с обрабатываемой детали тончайший слой металла, толщина которого может варьироваться в пределах 0,005–0,7 мм, что позволяет довести степень шероховатости поверхности до требуемого уровня. При помощи такой технологической операции часто выполняют обработку деталей, которые будут в дальнейшем сопрягаться и перемещаться относительно друг друга. Наиболее распространенными деталями, для финишной обработки которых применяют различные типы шаберов, являются:

  • детали станков и высокоточных приборов;
  • элементы подшипников скольжения;
  • различные измерительные инструменты и приспособления для осуществления контрольных операций;
  • лезвия режущих инструментов (для их заточки используется так называемое точило-шабер).

Шабрение — доводка направляющих суппорта токарного станка

Одно из преимуществ шаберов – универсальность, поэтому область их применения вышеперечисленными пунктами не ограничивается. При помощи таких инструментов выполняют гравировочные работы на поверхности мягких материалов, обрабатывают кромки деталей, удаляют старое покрытие. Они нашли применение и в косметологии, с их помощью свои манипуляции совершают мастера маникюра.

Используемые для решения различных задач шаберы можно отличить друг от друга даже по фото, поскольку они имеют разную конструкцию и геометрические параметры. Так, миниатюрный маникюрный инструмент выполнен в форме лопаточки с удобной ручкой, а приспособления для шабрения габаритных заготовок могут выпускаться в форме твердосплавных пластин. Догадаться о том, что такая пластина является шабером, неспециалисту достаточно сложно, даже если он увидите ее вживую, а не на фото. Чтобы задействовать этот инструмент, нужен специальный фиксатор, оснащенный удобной рукояткой для выполнения слесарных манипуляций.

Технология шабрения зависит как от размеров и конфигурации обрабатываемой детали, так и от твердости материала, из которого она изготовлена. Специалист, собирающийся выполнять такую технологическую операцию, должен правильно выбрать угол заточки рабочей торцевой части шабера по отношению к его оси. Этот угол при обработке разных материалов должен находиться в следующих пределах:

  • при шабрении мягких металлов – 35–400;
  • при обработке поверхностей деталей из стали – 75–900;
  • при выполнении шабрения деталей из чугуна и бронзы – более 900.

Несколько рекомендаций по использованию шаберного инструмента

Чтобы инструмент для выполнения шабрения прослужил вам как можно дольше и позволял получать качественные поверхности, необходимо соблюдать несложные рекомендации по его эксплуатации. Основной из таких рекомендаций, конечно, является правильный выбор инструмента.

У многих специалистов слесарного дела имеются целые наборы шаберов, из которых они выбирают оптимально подходящий для решения конкретной технологической задачи. Можно поступить иначе и приобрести универсальный инструмент со сменными пластинами, которые быстро заменяются на необходимые в определенной ситуации.

Самодельная голова для шаберных пластин

Не следует сразу приступать к шабрению, если на поверхности детали, которую требуется обработать, имеются крупные царапины и другие дефекты значительной величины. Такую деталь необходимо предварительно подвергнуть более грубой обработке, для чего можно использовать фрезерный станок или другое оборудование.

После того как поверхность подготовлена к шабрению, необходимо выявить на детали участки, которым следует уделить особое внимание. Для этого надо нанести тонкий слой специальной краски на поверочную плиту и провести по ее поверхности обрабатываемую деталь. В результате такой несложной манипуляции все имеющиеся на поверхности обрабатываемой детали выступы окрасятся. С них и следует начать шабрение. Использовать поверочную плиту с краской нужно неоднократно, после окончания каждого цикла обработки.

Черновое (обдирочное) шабрение служит для снятия с плоскости нагортованного верхнего слоя

Для выполнения шабрения деталь надежно фиксируется в тисках, а крупногабаритные изделия обрабатываются по месту. Сам инструмент при этом держат двумя руками в средней части рукоятки и перемещают по направлению к себе. Очень важно выдерживать угол наклона шабера по отношению к обрабатываемой поверхности (он должен составлять порядка 800).

Приступая к шабрению, следует иметь в виду, что в первую очередь обрабатываются самые выпуклые участки.

что это такое: как применяется, его разновидности и область применения

Слово шабер имеет немецкое происхождение и означает скоблить, так называется трех или четырехгранный механический или ручной инструмент, который заострен с одного конца. Этим термином называют предметы, предназначенные для выскабливания.

Как выглядит такой инструмент и где он находит применение, как использовать данный инструмент, предназначенный для выскабливания? Такой вопрос может заинтересовать многих, поскольку в повседневной жизни не раз доводилось сталкиваться с этим предметом.

Назначение шабера

В любой мастерской всегда найдется место и работа для шабера, особенно когда речь идет о старых металлических и деревянных поверхностях. Все шаберы выполняют грязную работу, удаляя лаки и грязь с поверхности, в подготовке к дальнейшей работе.

В наше время спрос на такой инструмент заметно снизился, появилась альтернатива этому предмету в виде специальных составов для лакокрасочных покрытий и тепловентиляторов. Химические средства все чаще применяют в обработке при реставрации, а также используют с этой целью горячий воздух.

Для того чтобы получить чистую и гладкую поверхность шаберы являются самыми лучшими и безопасными инструментами. Они не оставляют после обработки опасных для здоровья отходов, но работать ним очень утомительно и кропотливо. Хороший и безупречный результат достигается, только если инструмент хорошо подточен.

Шабер представляет собой металлорежущий инструмент, выглядит в виде стержня с режущими кромками на конце, которые и применяются для шабрения. Режущие части шабера могут быть трехгранными, плоскими или фасонными, по своей конструкции — цельными и со вставными режущими пластинами.

В современном производстве, кроме ручных шаберов, все чаще стали использовать электрические и пневматические инструменты. С помощью шабера можно снять с поверхности металла тонкие частицы. Инструмент изготавливают из углеродистой стали, а режущие концы шабера закаливают без отпуска до твердости.

  • Плоские инструменты хороши в обработке плоских поверхностей — канавок и открытых пазов. Они могут иметь длину от 300 до 400 мм, для грубого шабрения ширина предмета составляет от 20-25 мм, в более тонких работах — 5-10 мм. Конец режущей части по толщине обычно 2-4 мм, а угол заострения в черновом варианте составляет — 70-75о, для чистовой обработки — 90о.
  • Плоские двухсторонние инструменты благодаря своей конструкции с двумя концами могут использоваться длительное время. У трехгранных шаберов длина стержня составляет от 190 до 510 мм.
  • Универсальные шаберы имеют сменные режущие пластины, состоят из корпуса держателя, зажимного винта, рукоятки, сменной режущей пластины из твердого сплава или быстрорежущей стали.
  • Есть также дисковые инструменты, которые используются для обработки широких плоскостей. Диск может иметь диаметр 50-60 мм и толщину 3-4 мм, его заточку выполняют на круглошлифовальном станке. Они позволяют в процессе обработки использовать весь диск инструмента, что значительно повышает производительность труда.

Сфера применения

  • Методом шабрения обрабатываются криволинейные и плоские поверхности, например, поверхность подшипников скольжения, направляющие станков, детали приборов, поверхности многих инструментов и приспособлений. За один проход шабер удаляет до 0,7 мм , это очень тонкий слой металла для заготовки. Если прикладывать среднее усилие в работе с инструментом, то можно удалить стружку толщиной 0,01-0,03 мм. Это очень трудоемкий процесс, который во многом зависит от опыта слесаря, на практике шабрение составляет около 20%.
  • Шаберы бывают разных видов, от этого зависит их область применения. Они нашли уже давно назначение в ремесленной деятельности, например, для обработки дерева. Для этого подбираются шаберы или цикля определенной формы, для гладкой поверхности — прямоугольной формы, а для закругленных или круглых деталей из дерева, резьбы в форме яйца или «шейки лебедя». Используя шабер в обработке деревянной поверхности, им делают движения только в направлении волокон дерева. В процессе работы появляется тонкая закругленная стружка. Главным условием в достижении качественного результата является хорошо заточенное лезвие.
  • Поверхность, обработанная методом шабрения, обеспечивает герметичность и плотность прилегания по всей металлической поверхности. Данный метод нашел применение в скульптуре и литографии, в стоматологии.

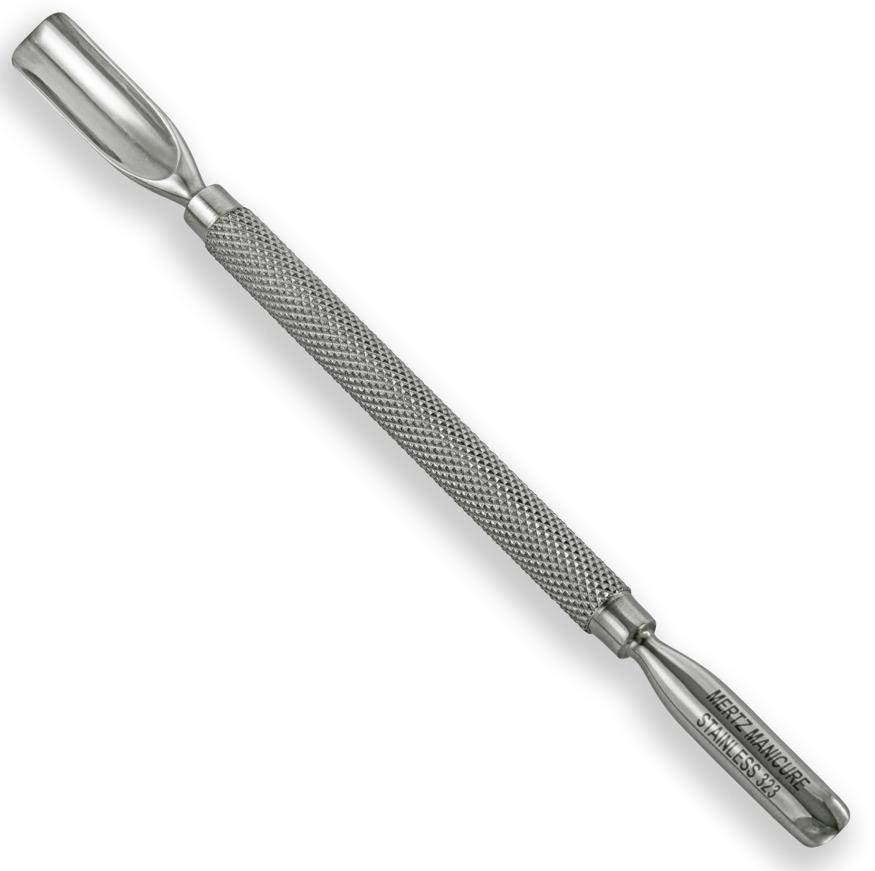

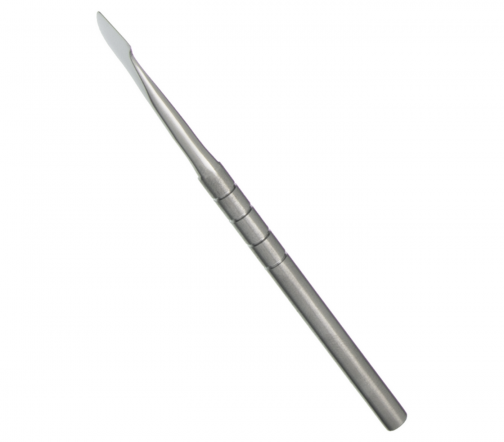

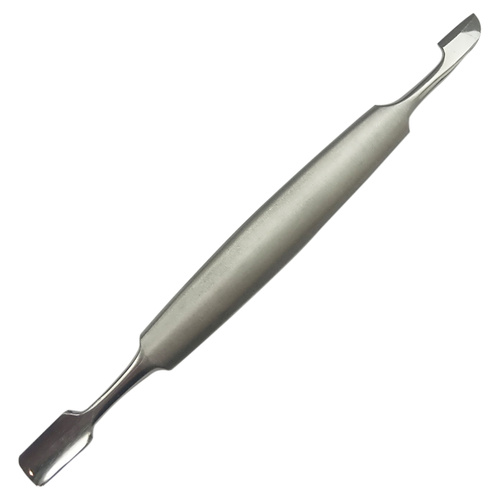

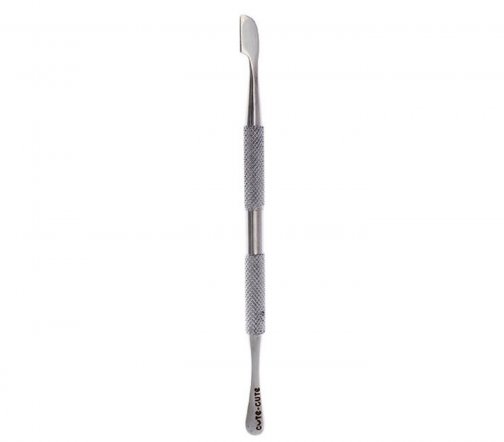

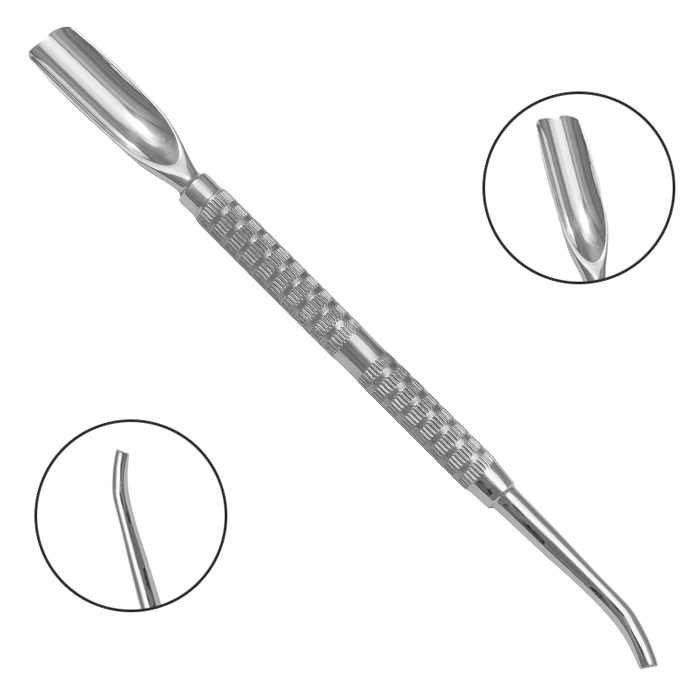

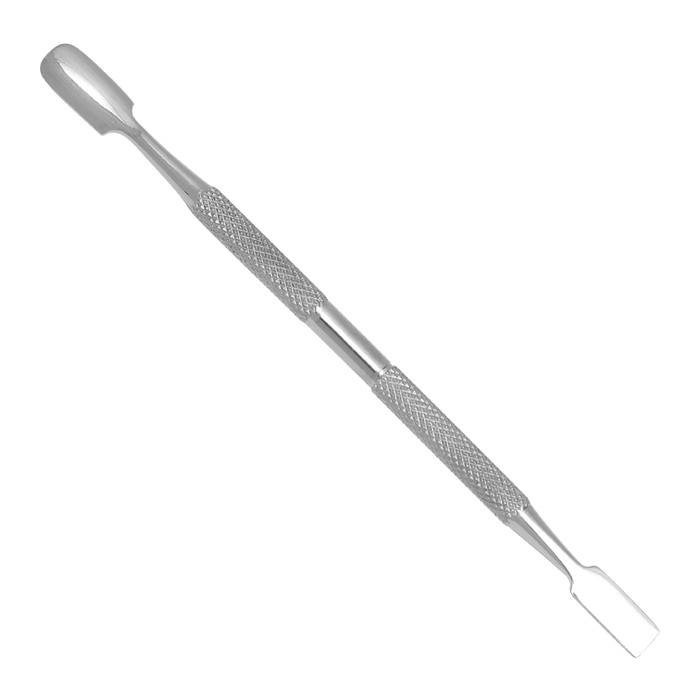

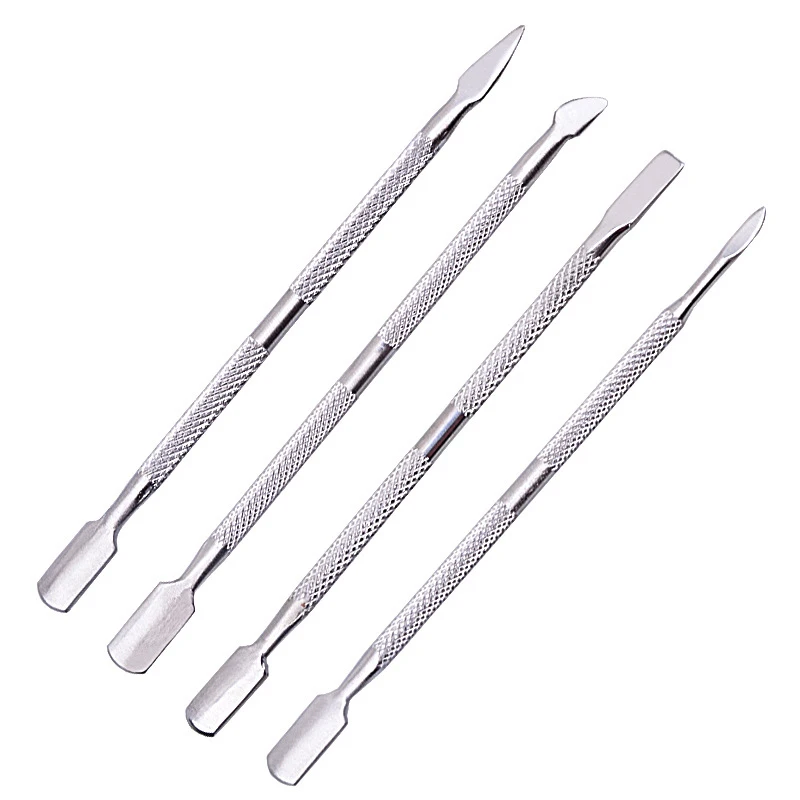

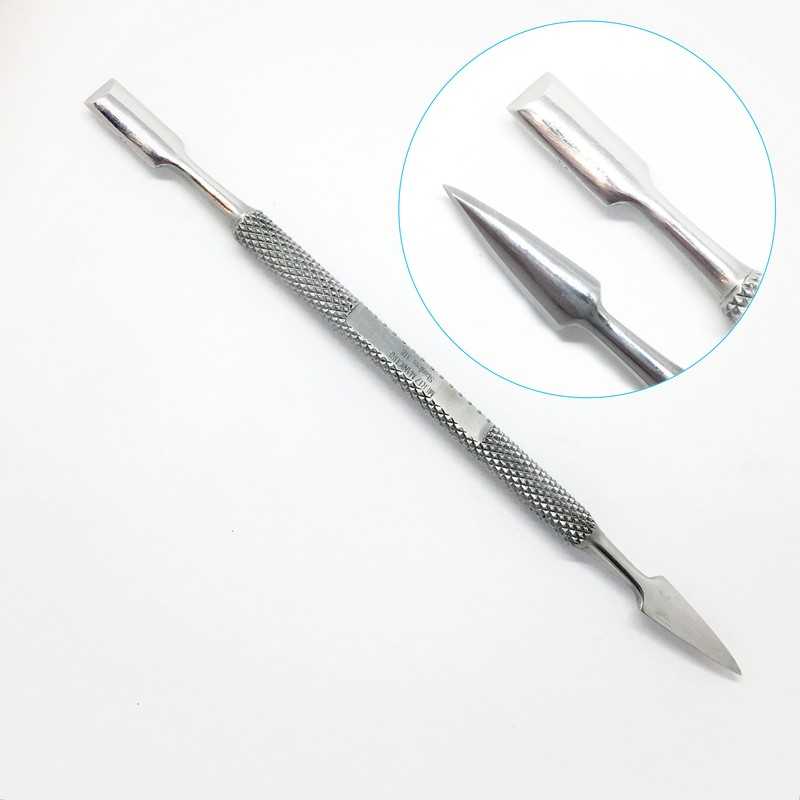

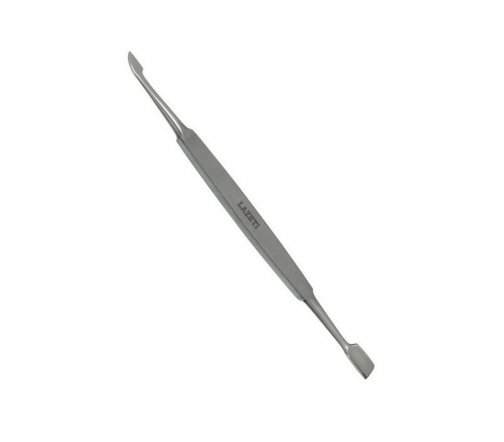

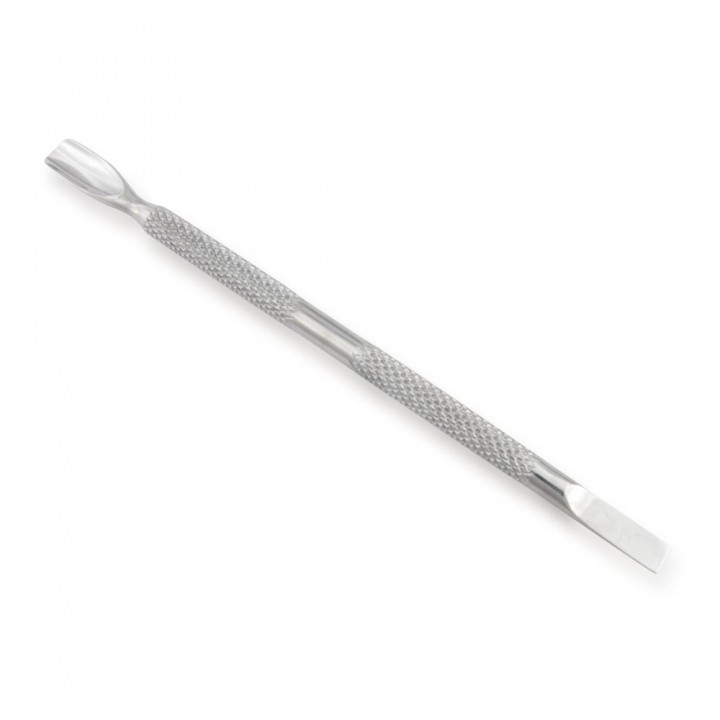

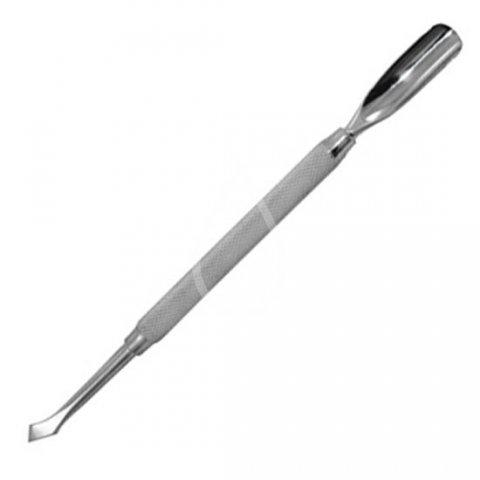

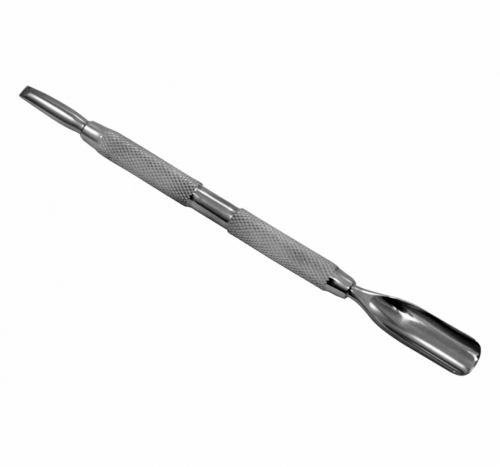

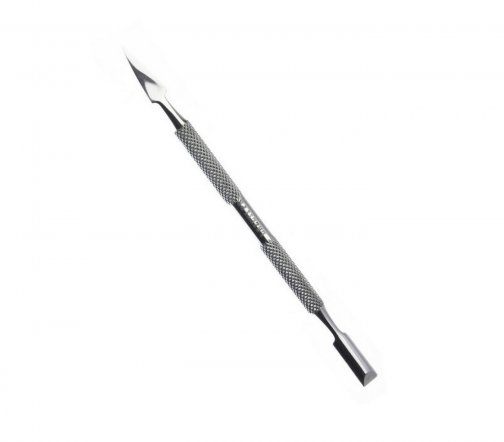

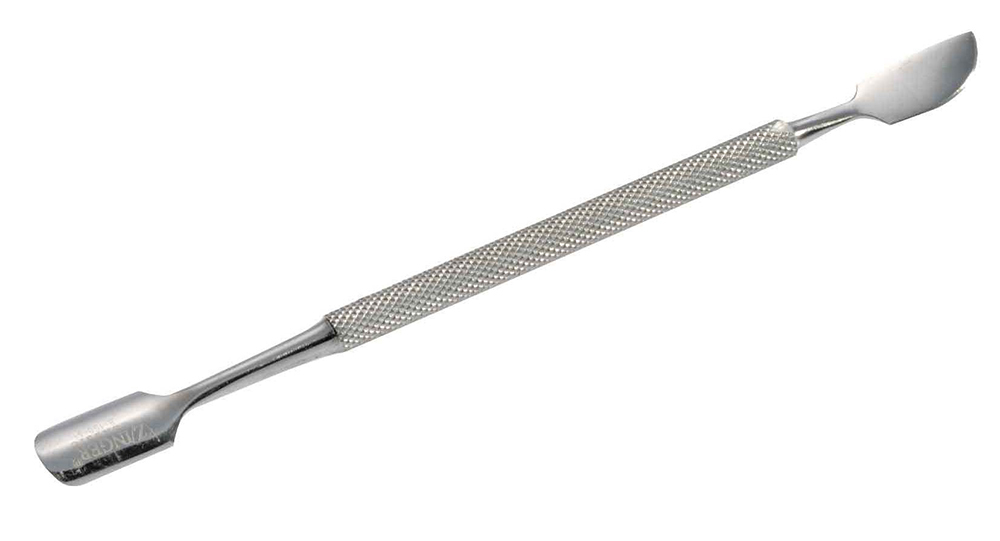

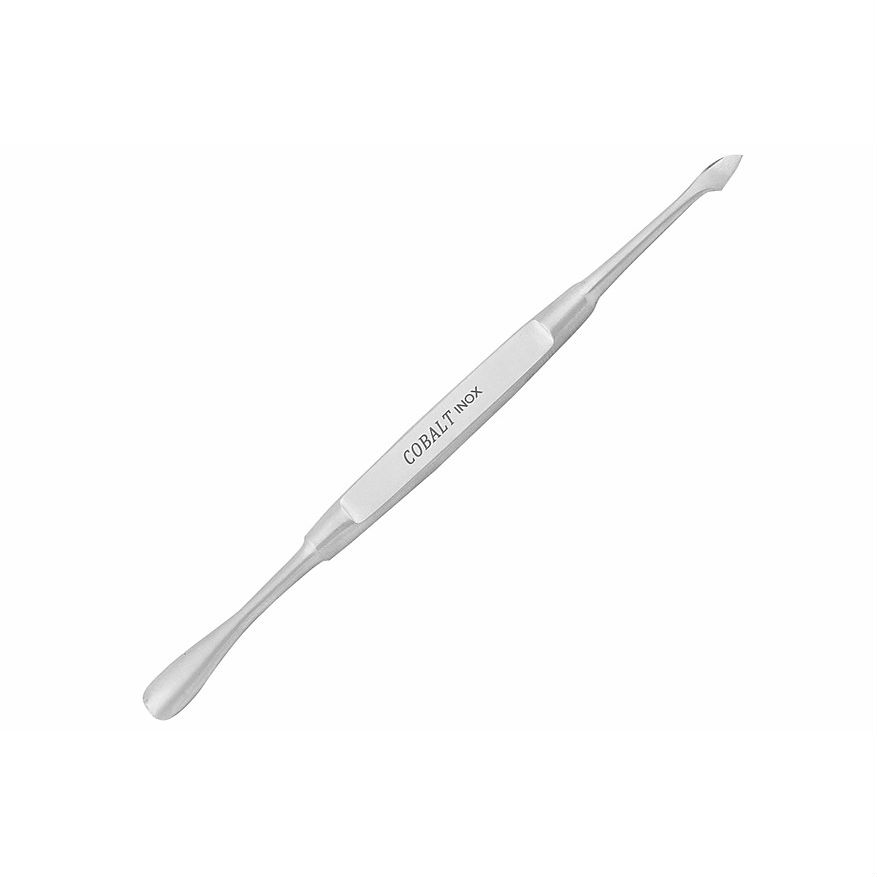

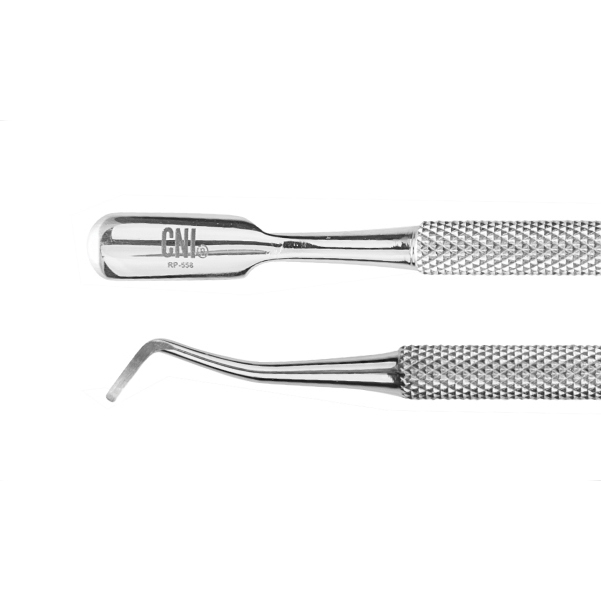

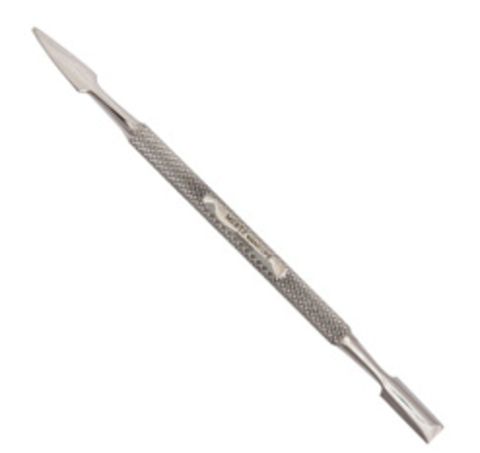

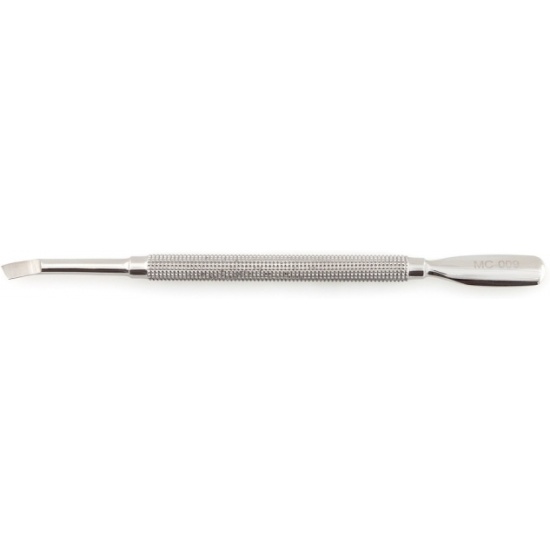

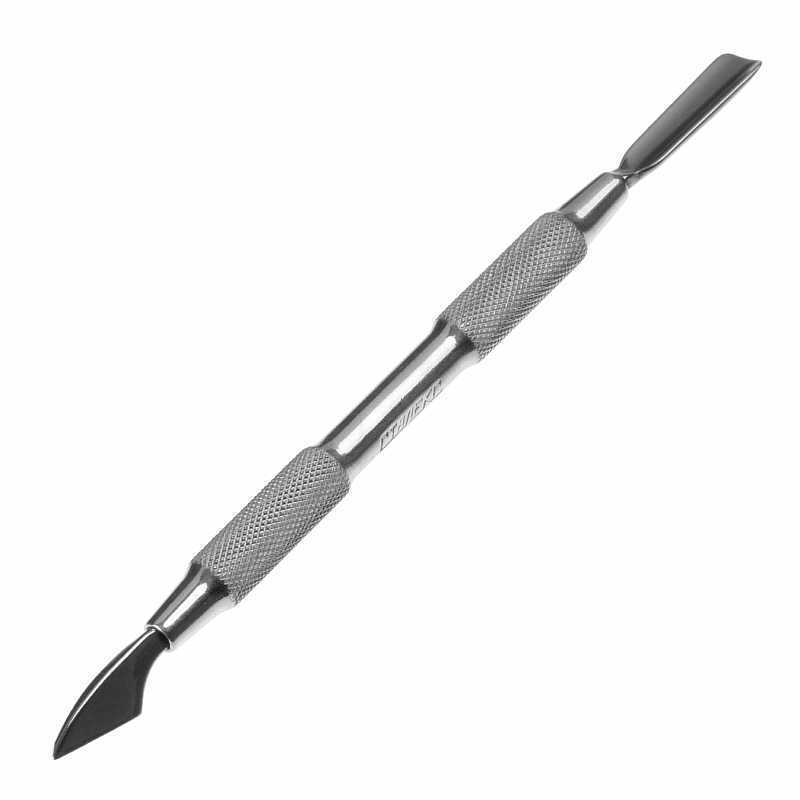

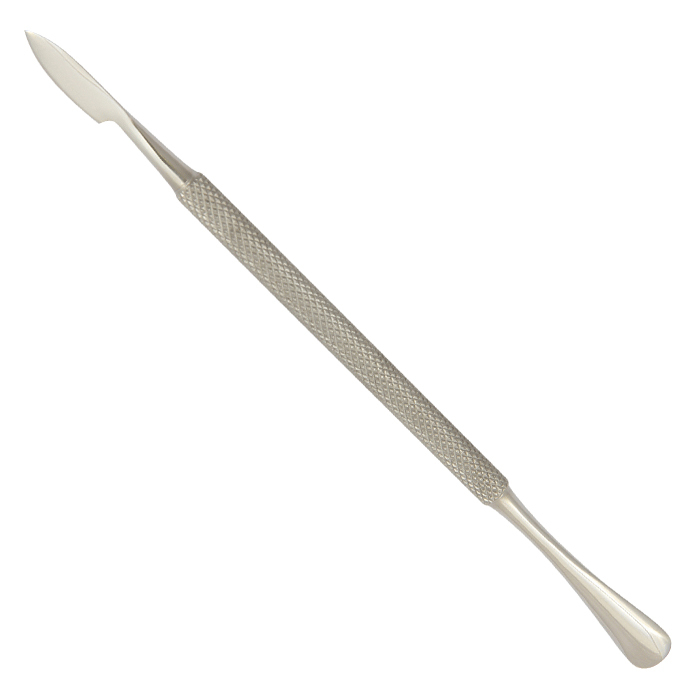

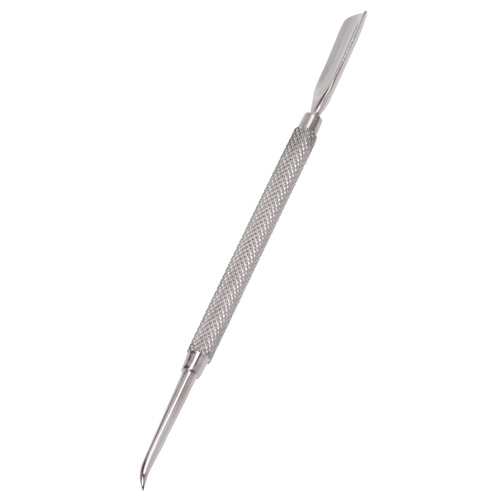

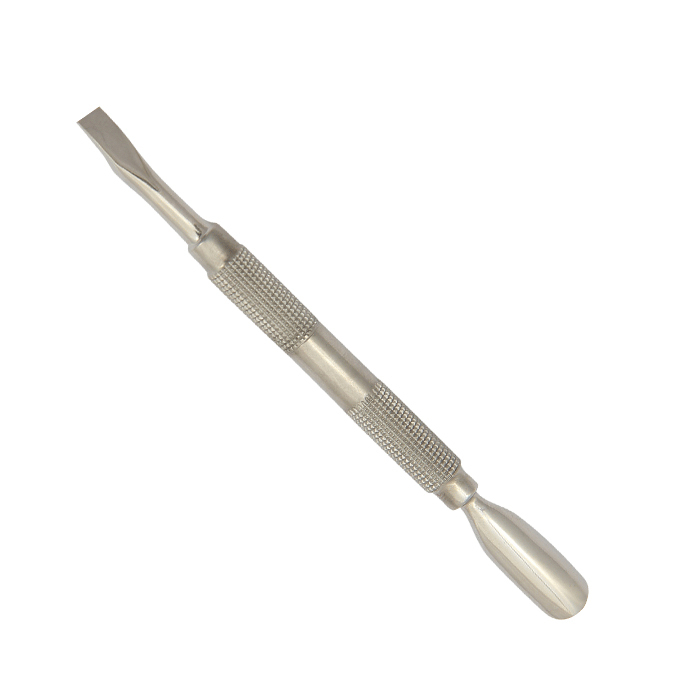

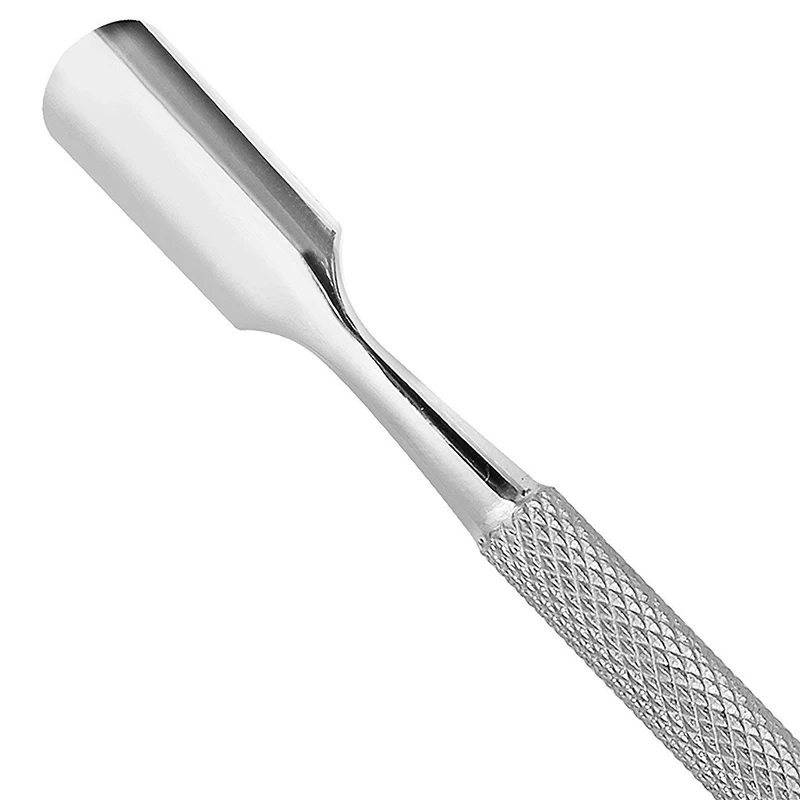

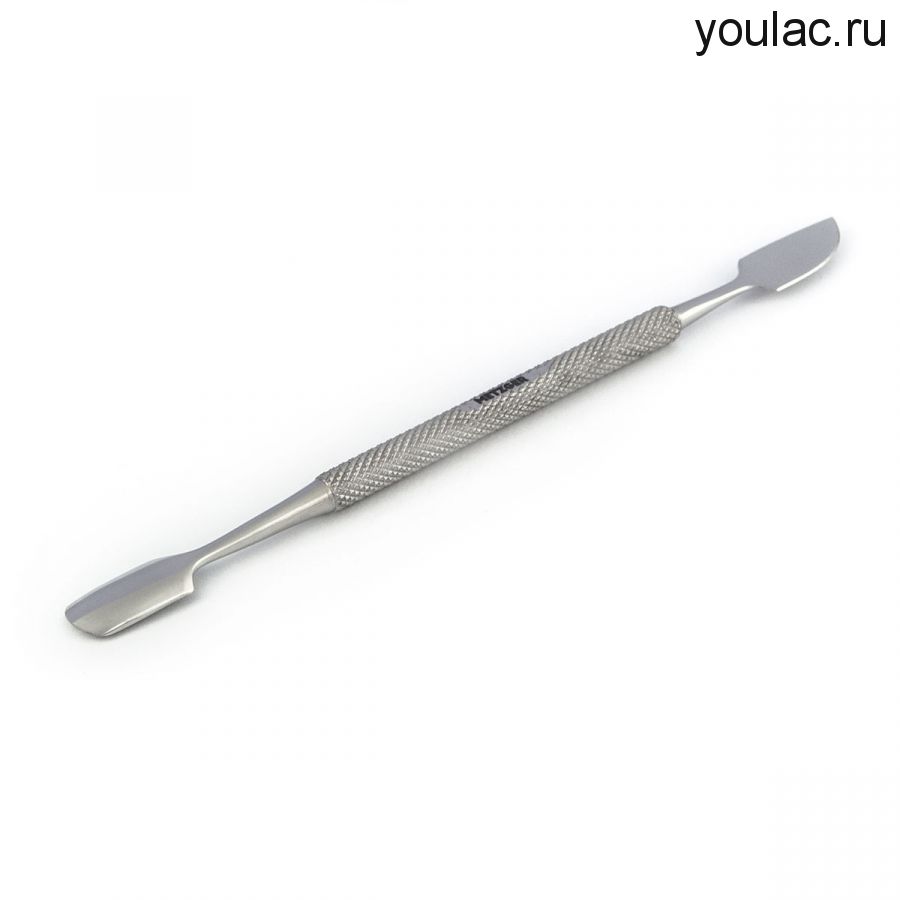

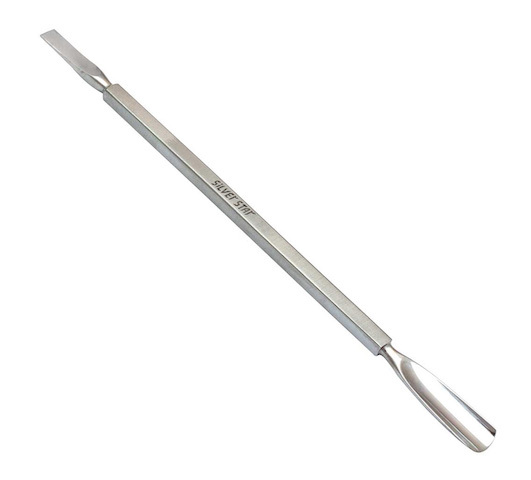

  • Незаменимым инструментом является шабер для мастера маникюра при условии, что инструмент качественный, его также называют маникюрной лопаткой или пушером. Инструментом отодвигают кутикулу и удаляют нарастающую тонкую кожицу в нижней части ногтевой пластины, это предотвращает появление заусениц. Пушер применяется в подготовительной процедуре при выполнении наращивания ногтей или обычного маникюра. Шаберы для выполнения маникюра изготавливаются из медицинской стали, но также бывают изделия из пластика или дерева, хотя они не настолько прочны.

Заключение

Очень важно правильно подобрать необходимый инструмент, часто для работы следует покупать целый набор шаберов. Если это маникюрный инструмент, то он нуждается в надлежащем уходе, после использования его необходимо дезинфицировать, а также периодически затачивать.

Есть свои особенности при обработке металлических поверхностей. Если это мягкие металлы, то затачивается инструмент под 35-40о, для стали — 75-90о, для бронзы, чугуна нужна заточка под 90-100о.

С виду простой и непримечательный инструмент является очень необходимым в тех сферах, где рабочую поверхность нужно довести до идеальной гладкости.

  • Автор: Николай Иванович Матвеев
