Штангенциркуль классификация и применение

Штангенциркули. Виды. Устройство. Измерения.

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

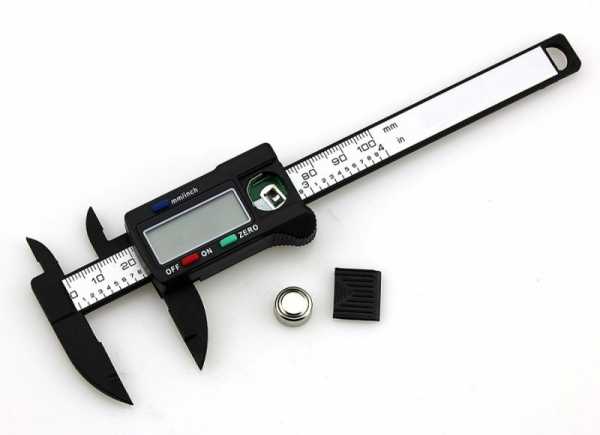

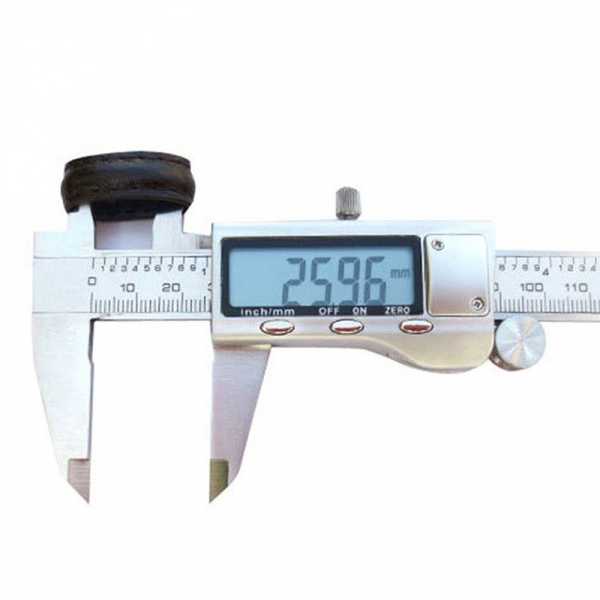

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

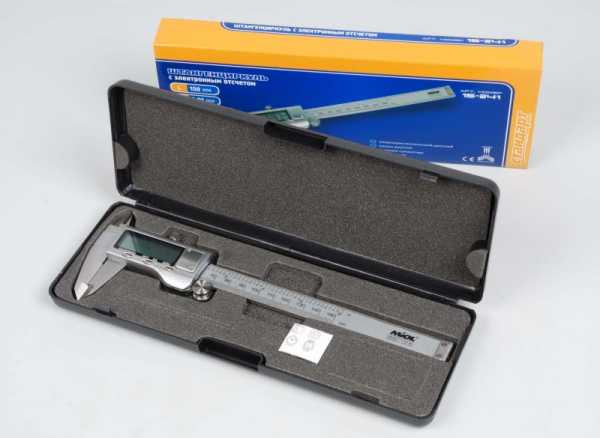

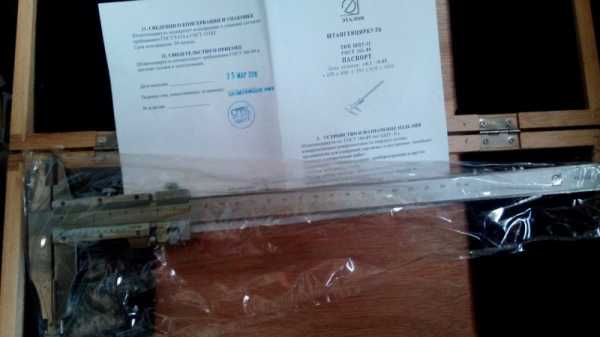

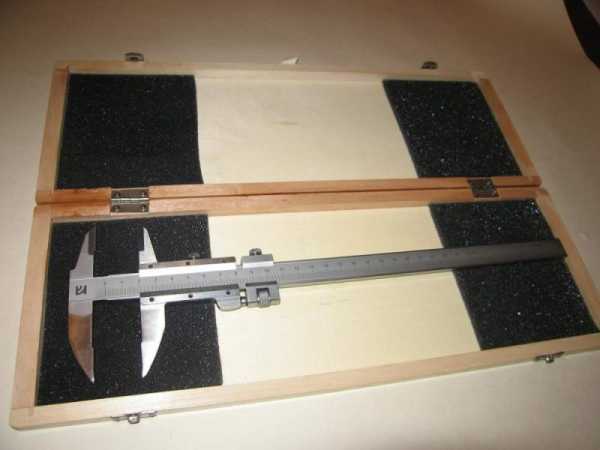

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ-I Нониусный

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Отсчет показаний ведется по шкале нониуса. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

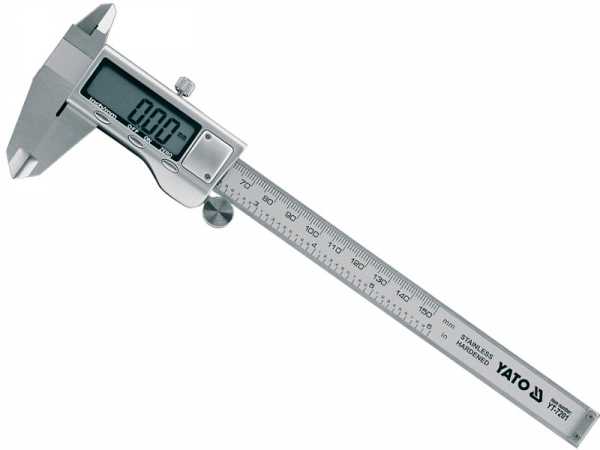

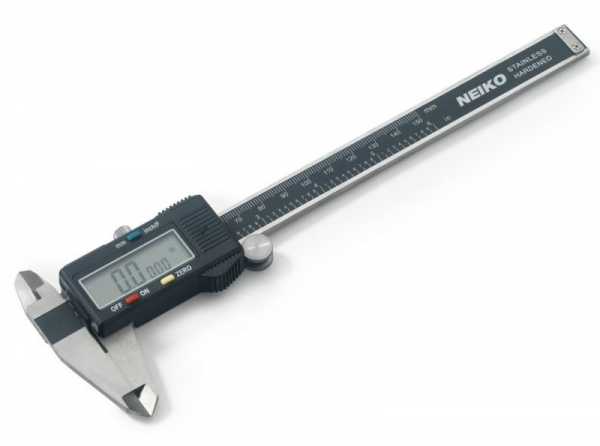

ШЦЦ-I

Эта цифровая модель измерительного инструмента с жидкокристаллическим дисплеем имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность показаний при измерении за счет наличия цифрового дисплея.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей при этом хорошо видна и не требуется производить вычисления как на нониусных инструментах. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
ШЦЦН – модель, аналогичная предыдущему прибору, служит для измерения наружных размеров.
ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
ШЦЦП — штангенциркуль применяется для измерения глубины протектора шин автомобилей.

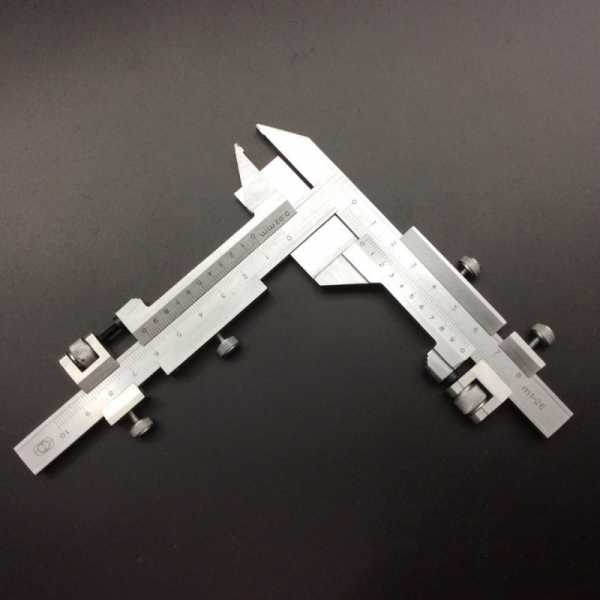

ШЦЦМ – штангенциркуль, предназначенный специально для замеров межцентровых расстояний.

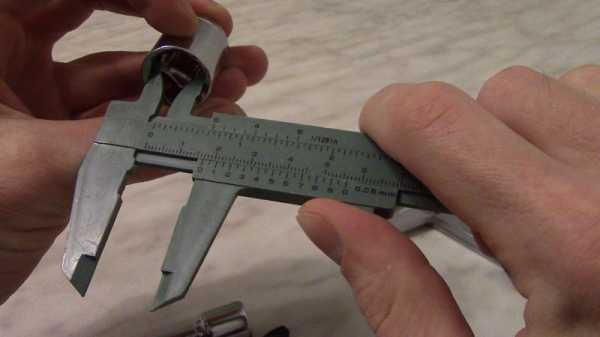

Правила пользования штангенциркулем
    1. Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
    2. Инструмент взять в правую руку, а измеряемую деталь в левую руку.
    3. Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
    4. Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
    5. Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
    6. Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
    7. Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
    8. Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

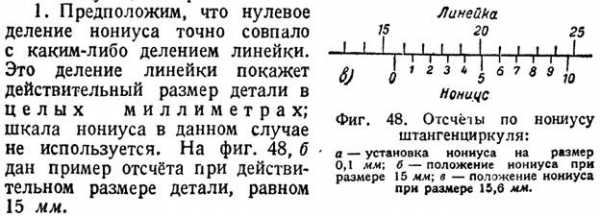

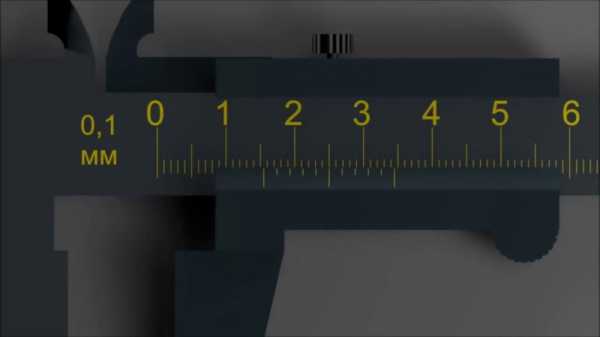

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.

— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

  1. По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

metalvis-yug.ru

обзор и описание основных видов (90 фото )

Штангенциркулем называют инструмент для измерения внутренних и наружных габаритов до 4 метров с практически идеальной точностью. Перед приобретением данного устройства необходимо понять, для чего чаще всего он будет использован и какая погрешность будет критичной.

Любой штангенциркуль имеет стандартную общую форму, его основной элемент – штанга, заканчивающаяся статичной губкой, на которую нанесена шкала в соответствии с принятой мерой измерения. На штангу надета подвижная губка.

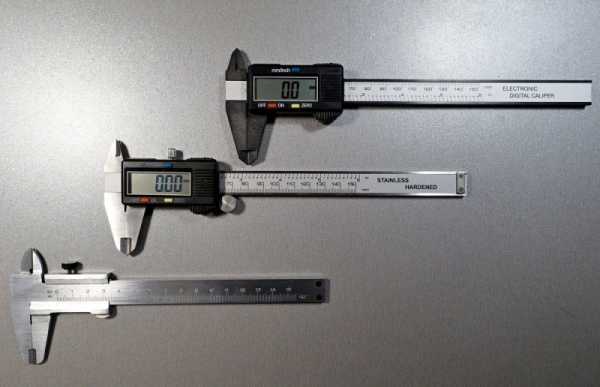

Остальные элементы могут разниться в зависимости от разновидности измерителя. Рассмотрим, какие бывают виды штангенциркуля:

  • Аналоговый;
  • Цифровой;
  • Стрелочный.

Этот список составлен по типу снятия показаний, далее более подробно о каждом из них.

Краткое содержимое статьи:

Аналоговый (нониусный) измеритель

Самый стандартный тип конструкции с обычной цифровой шкалой насеченной прямо на штанге прибора. Эта планка называется «Нониус», отсюда его второе название.

Измерение штангенциркулем такого вида имеет наибольший риск погрешности, т.к. полностью зависит от зрения и угла взгляда измеряющего.  Считается, что их точность варьируется от 0,1 до 0,05 мм.


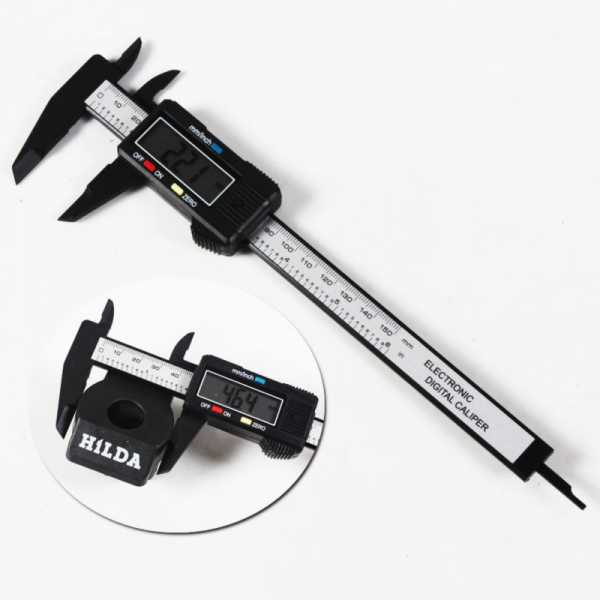

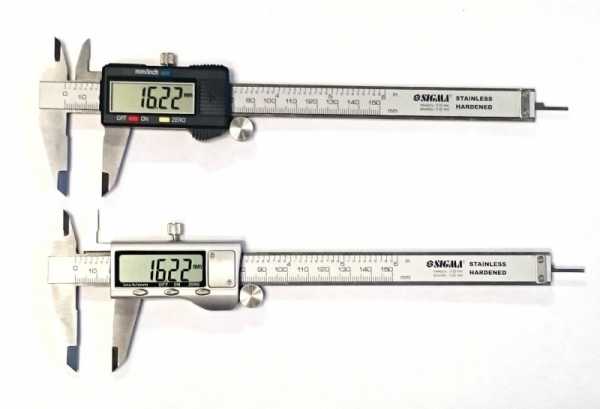

Цифровой

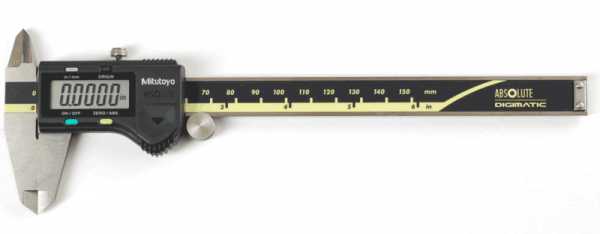

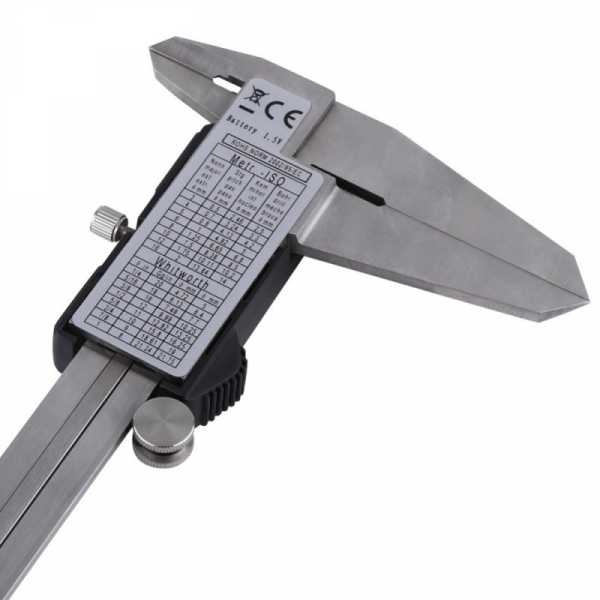

Штангенциркуль электронный или цифровой отличается наличием электронного табло на подвижной губке, которое показывает результат измерения с точностью до 0,01 мм.

Очень удобна функция, с которой можно установить начало отсчета с любой точки, а также менять единицы измерения и количество символов после запятой. Данные можно синхронизировать с компьютером, передавая показатели туда.

Обычно прибор дополняют клавишей выключения и обнуления результатов. Основной модуль конструкции выполняется из нержавеющего металла, корпус же из пластика.

В конструкции предусмотрена замена аккумулятора. На штангу, как и в стандартном инструменте, наносят шкалу, для продолжения использования штангенциркуля при отсутствии заряда.

В целом устройство считается качественным оборудованием, за исключением низкосортных продуктов из Китая. Важно чтобы аппарат имел износостойкость и отсутствовали скачки значений на табло.

Качественный точный прибор существенно облегчит строительные работы, замер глубин отверстий, подбора диаметра сверла и т.д.

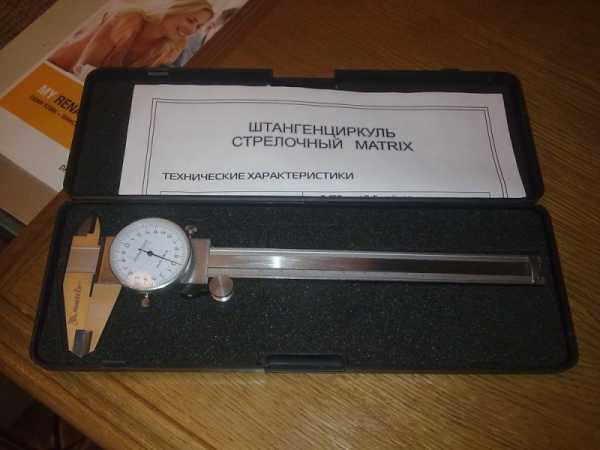

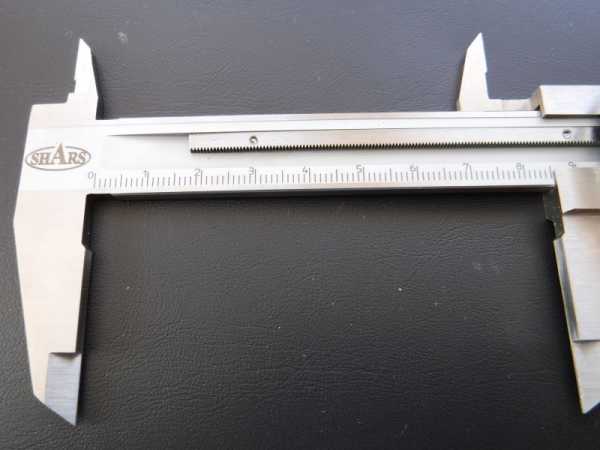

Стрелочные штангенциркули

Такие приборы являются промежуточным по степени точности и удобства вариантом. Принцип работы основан на движении стрелки по круговому индикатору в зависимости от перемещения подвижной рамки.

Осуществляется измерение путем реечно-зубчатой передачи, дающей достаточно хорошую точность, плюс дополнительно усиливающей жесткость конструкции.

Поскольку все различия видны невооруженным взглядом, достаточно увидеть фото штангенциркуля для определения его разновидности.

Прочие виды

Чтобы не возникало вопроса, как пользоваться штангенциркулем при измерении нестандартных деталей, нужно еще рассмотреть остальные типы приборов для узко специфичных задач, для которых стандартный инструмент не подойдет:

Разметочный штангенциркуль создан для точной разметки поверхностей, чему служат особенно тонко заточенные нижние губки. Диапазон длин совершенно разнообразен, следует подбирать по максимально необходимым обычно габаритам.

Для измерения внешних и внутренних углублений. Конструкция предусматривает измененную форму нижних губок для того, чтобы можно было помещать их в пазы углублений. Размеры также выпускаются различные, в зависимости от необходимости мастера.




Штангенциркули для замера стенок цилиндрических объектов. Такая конструкция имеет статичную губку стержневой формы, остальная конфигурация аналогична стандартному прибору. Такое изменение позволяет выполнять замер стенок труб и других цилиндрических форм.

Штангенциркули для замера габаритов форм с перепадами высот. Конструкция несколько видоизменена, в этом случае статичная нижняя губка путем нажатия регулируется по высоте. Можно установить ее выше или ниже уровня подвижной губки и спокойно измерять ступенчатые детали.

Помимо этих видов, существуют другие, не так часто применяемые штангенциркули, например для замера расстояний между серединами отверстий, измерения автомобильных барабанов, регулирующиеся конструкции.

Сейчас производители выпускают, можно сказать, все необходимые инструменты, важно только разобраться, какой конкретно необходим именно для вас.

Фото штангенциркуля

Также рекомендуем посетить:

zdesinstrument.ru

Штангенциркули – назначение, виды и классификация

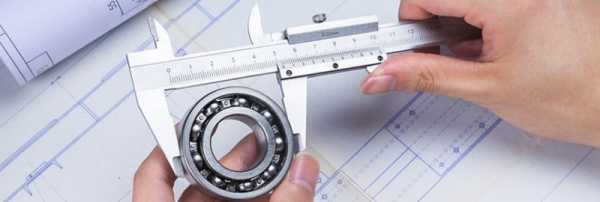

Штангенциркуль – это универсальный инструмент для измерения с точностью до 0,1 или 0,01 мм внутренних и наружных размеров, а также глубины отверстий. Он входит в число наиболее популярных измерительных инструментов благодаря простоте конструкции, быстроте в работе и удобству в эксплуатации.

Назначение штангенциркулей

С помощью штангенциркуля можно производить точный замер наружных и внутренних диаметров отверстий, глубин, длин деталей и других изделий. Есть и специализированный инструмент, предназначенный для измерения пазов, малых диаметров, проточек, межосевых расстояний, толщин стен труб и т. д. Конструкцию штангенциркуля могут дополнять различные дополнительные поверхности и приспособления, значительно расширяющие функциональные возможности инструмента.

Что касается конструкции штангенциркуля, то в качестве примера рассмотрим наиболее популярный ШЦ-I. Данный инструмент представляет собой измерительную линейку с верхними и нижними губками, левая половина которых закреплена неподвижно, а правая передвигается на подвижной рамке. Верхние губки, резцы которых смотрят наружу, используются для замеров внутреннего диаметра, нижние с резцами внутрь – для наружных диаметров и линейных размеров. Передвижная рамка имеет фиксатор и шкалу нониуса для замеров с точностью до 0,1 мм. На конце линейки также имеется глубиномер для измерения глубины отверстий.

Штангенциркуль широко используется практически во всех сферах деятельности, где возникает потребности в точном измерении внутренних и наружных диаметров изделий. В первую очередь это металлообработка, строительство, машиностроение, ремонт машин и оборудования – именно здесь данный измерительный инструмент получил наибольшее применение.

Классификация

Прежде чем купить штангенциркуль следует разобраться с тем, что предлагают современные производители. Существует три вида штангенциркуля и около восьми типоразмеров по российским стандартам. Вид инструмента зависит от шкалы индикатора и может быть нониусным (ШЦ), циферблатным (ШЦК) или цифровым (ШЦЦ). Их разновидностей стоит отметить универсальный ШЦ-I, ЩЦТ-I с односторонним расположением губок из твердого сплава и ШЦ-II с рамкой микрометрической подачи. И, в заключение, хотим напомнить, что огромный выбор штангенциркулей вас ожидает в «Мекке Инструментов»!

mekkain.ru

Штангенциркуль — Википедия. Что такое Штангенциркуль

Материал из Википедии — свободной энциклопедии
Эта статья или раздел описывает ситуацию применительно лишь к одному региону (Россия), возможно, нарушая при этом правило о взвешенности изложения.

Вы можете помочь Википедии, добавив информацию для других стран и регионов. (Ноябрь 2017)

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе[1].

Устройство

Штангенциркуль типа ШЦ-I: 1 — штанга; 2 — подвижная рамка; 3 — шкала штанги; 4 — губки для внутренних измерений; 5 — губки для наружных измерений; 6 — линейка глубиномера; 7 — нониус; 8 — винт для зажима рамки.

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.

На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах. Нониус такого штангенциркуля дает отсчет в 128-х долях дюйма.

Снятие показаний

Измерения штангенциркулем

Циферблатный штангенциркуль Цифровой штангенциркуль

По способу снятия показаний штангенциркули делятся на:

  • нониусные,
  • циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
  • цифровые — с цифровой индикацией для безошибочного считывания.

Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:

  • считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
  • считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и плюсуют его порядковый номер и цену деления нониуса (цена деления нониуса рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса), у наиболее распространенных штангенциркулей шц-1 цена деления нониуса 0.1мм .
  • подсчитывают полную величину показания штангенциркуля, для этого складывают отсчет по основной шкале (число целых миллиметров) и отсчет по шкале нониуса (долей миллиметра).

Виды штангенциркулей

Штангенциркуль с микрометрической головкой

Штангенциркули по ГОСТ 166-89:

  • ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
  • ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
  • ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
  • ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
  • ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
  • ШЦЦ — с цифровой индикацией (электронный).

Уход

В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Желательно не допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.

Порядок поверки штангенциркулей определён ГОСТ 8.113-85[2].

См. также

Примечания

Литература

Ссылки

wiki.sc

штангенциркуль – это… Что такое штангенциркуль?


штангенциркуль
штангенци́ркуль

инструмент для линейных измерений наружных размеров деталей и заготовок и отверстий в них. Представляет собой металлическую линейку (штангу) с упорами (губками) на одном конце для измерения внутренних (верхние губки) и наружных (внутренние губки) размеров. По линейке перемещается ползунок с такими же, как у линейки, упорами и штырём-глубиномером, скользящим по специальному жёлобу в теле линейки. Ползун имеет вспомогательную шкалу (нониус), совмещённую с основной шкалой линейки. Деления нониуса нанесены так, что при перемещении ползуна на 0.1 мм с одним из делений основной шкалы совпадает первое деление нониуса, на 0.3 мм – третье, на 0.7 мм – седьмое, на 1 мм – десятое деление нониуса. При измерении наружных размеров деталь зажимают между нижними губками, при измерении внутренних размеров верхние губки раздвигают до упора в стенки отверстия, глубину отверстий измеряют с помощью штыря-глубиномера. Результаты всех трёх измерений в целых миллиметрах определяют по положению нулевого деления на линейке плюс доли миллиметров, замеренные по нониусу. Штангенциркули обеспечивают точность измерений не ниже 0.1 мм, а некоторые – до 0.02 мм. Используя верхние заострённые губки как ножки обычного циркуля, можно штангенциркулем проводить круги на металлических, деревянных, пластмассовых и иных поверхностях.

Штангенциркуль:

1 – штанга; 2 —ползун; 3 – нониус; 4 – верхние губки; 5 – нижние губки; 6 – глубиномер; 7 – стопорный винт; 8 – деталь, заготовка

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

Синонимы:
  • штангенрейсмус
  • штриховой код

Смотреть что такое “штангенциркуль” в других словарях:

  • штангенциркуль — штангенциркуль …   Орфографический словарь-справочник

  • штангенциркуль — Штангенциркуль, название этого измерительного инструмента заимствовано из немецкого языка, и заимствованное слово почти точно копирует оригинальное Stangenzirkel. Известно, что в любой области деятельности возникает свой профессиональный жаргон.… …   Словарь ошибок русского языка

  • штангенциркуль — штангельциркуль Словарь русских синонимов. штангенциркуль сущ., кол во синонимов: 1 • штангельциркуль (1) Словарь синонимов ASIS …   Словарь синонимов

  • ШТАНГЕНЦИРКУЛЬ — ШТАНГЕНЦИРКУЛЬ, штангенциркуля, муж. (нем. Stangenzirkel) (спец.). Инструмент для измерения толщины предметов или ширины отверстий. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ШТАНГЕНЦИРКУЛЬ — измерительный инструмент, состоящий из двух щек: одной, неподвижно соединенной с масштабной линейкой, и другой, скользящей вдоль линейки. Точность измерения 0,1 0,05 мм. Широко применяется в металлообработке. Самойлов К. И. Морской словарь. М. Л …   Морской словарь

  • ШТАНГЕНЦИРКУЛЬ — инструмент для внутреннего и наружного измерения длин и диаметров, представляющий собой линейку с одной неподвижной ножкой и другой, соединенной с рамкой, свободно перемещающейся вдоль линейки. Отсчеты при измерении производятся по совпадению… …   Технический железнодорожный словарь

  • Штангенциркуль — (от нем. Stangenzirkel)  универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий. Штангенциркуль  один из самых распространенных инструментов измерения благодаря …   Википедия

  • штангенциркуль — (нем. stangenzirkel) измерительный инструмент, состоящий из металлической линейки с нанесенной на нее шкалой и двух губок: одна неподвижно соединена с линейкой, а другая скользит вдоль нее; ш. служит для определения линейных размеров; примен.… …   Словарь иностранных слов русского языка

  • штангенциркуль — slankmatis statusas T sritis Standartizacija ir metrologija apibrėžtis Neskaitmeninis matuoklis su nonijumi, kuriuo matuojamas detalės skersmuo, ilgis, gylis ar kt. ilginiai matmenys. atitikmenys: angl. vernier caliper; vernier calliper; vernier… …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

  • штангенциркуль — slankmatis statusas T sritis fizika atitikmenys: angl. slide caliper; vernier caliper; vernier gage; vernier gauge vok. Meßschieber, m; Schieblehre, f; Schublehre, f rus. штангенциркуль, m pranc. calibre à coulisse, m; pied à coulisse, m …   Fizikos terminų žodynas

dic.academic.ru

Что такое штангенциркуль ? — Мегаобучалка

ТОЧНОСТЬ ИЗМЕРЕНИЙ ИНСТРУМЕНТОМ







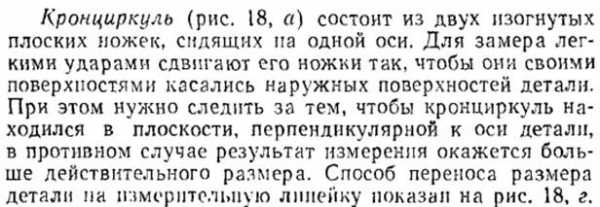

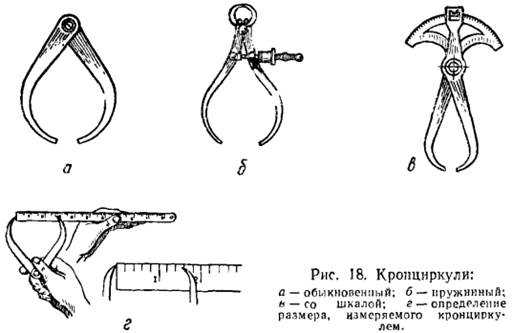

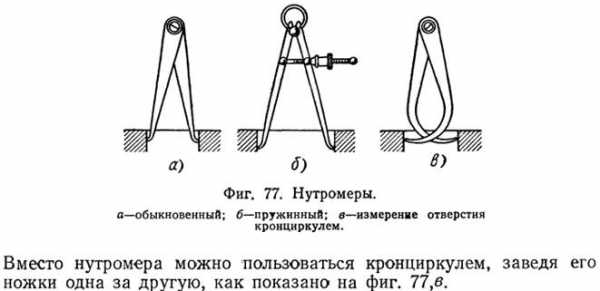

ЛИНЕЙКИ, КРОНЦИРКУЛИ, НУТРОМЕРЫ.

































ПОВЕРОЧНЫЕ ИНСТРУМЕНТЫ

Щупы

Угольники

Поверочные плиты



Линейка поверочная с широкой поверхностью




  При выполнении измерений плитки соединяют в блоки. С этой целью их промывают в чистом бензине и притирают одну к другой, начиная с самой большой и кончая самой малой. Желательно, чтобы блок не состоял более чем из пяти плиток (с увеличением числа плиток возрастает погрешность измерений). Плитки часто применяют совместно с каким-либо приспособлением — струбцинами, боковинами, основаниями, разметочными чертилками и т. д. (рис. 41). Обращаться с плитками следует предельно осторожно, чтобы не повредить рабочие плоскости. Брать плитки из набора рекомендуется мягкими тканевыми салфетками.

НОНИУС

Но́ниус (шкала́-но́ниус, шкала́ Но́ниуса, вернье́р) — вспомогательная шкала, устанавливаемая на различных измерительных приборах и инструментах, служащая для более точного определения количества долей делений основной шкалы.



Принцип работы шкалы основан на том факте, что человек гораздо точнее замечает совпадение делений, чем определяет относительное расположение одного деления между другими.



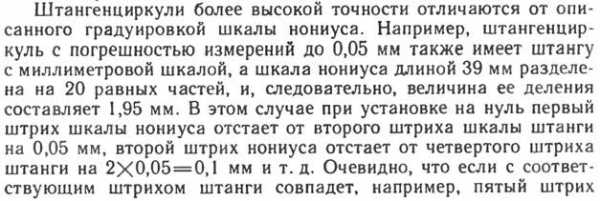

Шкала-нониус имеет деления, длина которых на определенную величину меньше, чем у делений основной шкалы. Одно деление нониуса может соответствовать как одному делению основной шкалы, так и нескольким.



ШТАНГЕНЦИРКУЛЬ

















Другой пример: фиг. 79,б











ИНФОРМАЦИОННЫЙ РАЗДЕЛ

( для чтения)





Измерение линейных величин















Что такое штангенциркуль ?



Штангенциркуль (нем. Stangenzirkel) — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях – глубин отверстий.





Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.



Название штангенциркуля, также, как и других

штангенинструментов (штангенглубиномера, штангенрейсмаса),

связано с конструктивными особенностями этого инструмента.



Он имеет измерительную штангу с основной шкалой и нониус – вспомогательную шкалу, применяемую для отсчета долей делений.



Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра. Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра.



Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль.



Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад – в конце XVIII века, в Лондоне.

megaobuchalka.ru

История штангенциркуля — Мегаобучалка



Деревянные штангенциркули использовались уже в начале XVII века.



Например, металлические штангенциркули 18 века с крупной шкалой делений. Первые настоящие штангенциркули с нониусом появились только в конце XVIII века в Лондоне



Самый старый из них относится к началу – середине 19 века.



Приблизительно с середины 19 века штангенциркули начали выпускать в промышленных объёмах и устанавливать на них нониус для повышения точности измерений. Штангенциркули практически не изменялись по своей сути, а отличались друг от друга только способом и временем изготовления.



Столь древний измерительный прибор, конструкция которого практически не претерпела каких-либо существенных изменений за все эти века, служит эталоном технического совершенства и заслуживает максимум почтения пред гением человеческой мысли. Вряд ли можно подсчитать, сколько экземпляров штангенциркуля находится сейчас в употреблении.



В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».



Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.



В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер».



Следует отметить, что современный штангенциркуль – это лишь усовершенствованный, в соответствие с новыми технологиями,

аналог того самого первого инструмента конца восемнадцатого века.



Нониус был изобретен Португальским математиком Педру Нунишем.



В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.





Современную конструкцию шкалы нониуса придумал французский математик Пьер Вернье в 1631 году, поэтому, в честь него, нониус также называют «верньер».



Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. По-немецки, штангенциркуль называется Messschieber («раздвижной измеритель») или Schieblehre («раздвижная рейка»).





рис. =Штангенциркуль без нониуса. Германия, XIX век.=



В СССР, на профессиональном сленге разновидности штангенциркулей, массово поставляемые под марками «Columbus» и «MAUSER», приобрели соответствующие нарицательные имена.



Таким образом, «Колумбус» или «Колумбик» – это разновидность штангенциркуля, оснащенная глубиномером, а «Маузер» – штангенциркуль повышенного качества для авиационной промышленности.



  Обычный штангенциркуль состоит из:   1. штанги.   2. подвижной рамки.   3. шкалы штанги.   4. губки для внутренних измерений.   5. губки для наружных измерений.   6. линейки глубиномера.   7. нониуса.   8. винта для зажима рамки.





megaobuchalka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
