Что такое швеллер и где он задействован

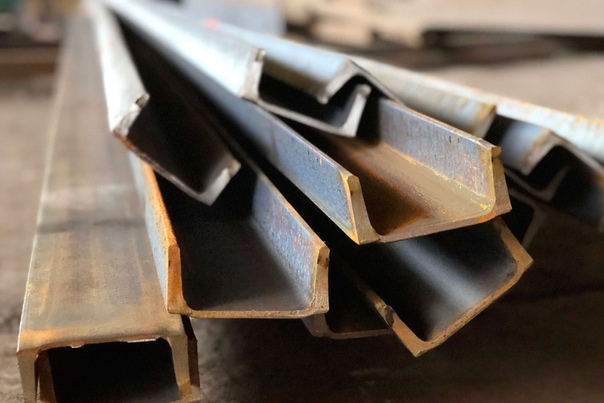

Швеллер — это категория металлопроката со своеобразной П-образной формой, задача его повысить устойчивость, прочность конструкций, сделать их способными сопротивляться самым неблагоприятным внешним условиям.

В строительстве этот прокат очень востребован, отличаются модели по особенностям производства: горячекатаные, холоднокатаные, специальные, неравнопрочные или равнопрочные, с внутренним уклоном полок либо с параллельными гранями, находящимися в внутри.

Это незаменимый материал в строительстве жилых и нежилых объектов, промышленных построек, данный металлопрокат используется и как опорный, армирующий элемент, он берёт на себя большую нагрузку, не позволяя ухудшиться технико-эксплуатационным параметрам здания.

В строительстве необходим он и в качестве элемента для отделки внутри, он является основой инженерно-коммуникационных систем, с его помощью прокладываются провода с электрическим напряжением и другие коммуникации. Кроме того, даже обычные пандусы, знакомые многим людям и предназначенные для перемещения тележек и инвалидных колясок, обустраиваются с его помощью.

Всё разнообразие для строительства

Для того чтобы облегчить выбор, предусмотрена маркировка готовой продукции. В частности:

  • Формы для специального назначения обозначаются буквой С.
  • Форма с параллельными краями, что относится к категории «эконом», обозначается буквой Э.
  • Если внутренние грани находятся под наклоном, то предполагается маркировка с помощью буквы У.
  • Варианты с лёгким с параллельными гранями относятся к категории легких изделий и маркируются с помощью буквы Л.
  • Если полки имеют параллельные края, то будет указана маркировка П.

Швеллер пользуется популярностью, потому что независимо от маркировки он обладает малым весом, но способен выдержать существенную механическую нагрузку. П-образный профиль – это гарант надежности, устойчивости. Благодаря этим свойствам можно нередко увидеть швеллер в обустройстве прилегающей территории после строительства зданий и сооружений и в качестве части внушительных рекламных конструкций. О всех преимуществах стальных швеллеров узнать можно здесь ]]>http://www.metallosklad.kz/ru/catalog_item/id/113]]>.

Основа швеллера

За основу берётся сталь (разные ее виды) и алюминий, конечно, они отличаются по надежности, прочности, способности противостоять внешним факторам и по стоимости. Далеко не всегда есть необходимость использовать дорогие стальные швеллеры, целесообразнее выбрать алюминиевые аналоги, которые, как правило, используются для удержания элементов, что непосредственно контактируют с внешней средой. Востребованность швеллера обусловлена и тем, что возможно создать разные металлоконструкции с их помощью и не задействовать дорогостоящую и затратную по времени сварку. Таким образом конструкция составляется быстро, в соответствии со стандартами, с гарантией способности выдержать нагрузки.

На функциональные особенности влияет и толщина полки, ширина, толщина стенки, высота готового изделия. В идеале рассчитать нагрузку и подобрать подходящие варианты могут специалисты, ведь необходимо строго соблюдать стандарты строительства, будь то массивный объект недвижимости или рекламная конструкция на улице, чтобы исключить риск деформации, падения отдельных элементов, порчи имущества и создания угрозы жизни людей.

Применение швеллера – виды швеллера стального

Помимо стандартного применения швеллера в строительстве для увеличения жесткости и устойчивости конструкций, благодаря своему свойству выдерживать большие осевые нагрузки и нагрузки на изгиб, встречаются и нестандартные применения этого вида металлопроката. Так, например, швеллер перфорированный позволяет монтировать металлические конструкции без сварочных работ, что значительно сокращает время монтажа. Для этих целей подходят швеллеры с большой высотой полок и широким расстоянием между ними. Для монтажа складских стеллажей лучше подходят швеллеры с меньшим номером, поскольку вес швеллера, обусловливающий вес стеллажа не должен быть большим.

Встречается также применение швеллера для армирования стен, формирования перекрытий. Используют швеллеры и в качестве направляющего грузоподъемного устройства, которое имеет ловитель спонтанного торможения. Еще одна область применения – пандусы для колясок и тележек, выполненные из швеллера. При внутренней отделке швеллеры используют в качестве каркаса для прокладки проводов высокого напряжения, а также газо-и водопроводов. Швеллер гнутый применяют для закрытия коммуникаций и как направляющие в движущихся конструкциях.

Существуют также специальные виды швеллеров, предназначенные, в частности для автомобильной промышленности по ГОСТ 19425-74 (18С, 20С и т.д.), или швеллеры, применяемые для строительства вагонов (ГОСТ 5267.1-90) К последним относятся такие швеллеры, как 8В,14В, 18В. К слову, обычный швеллер горячекатаный изготавливается по ГОСТ 8240-89, а швеллер гнутый – по ГОСТ 8278-83.

Высота швеллера определяет его условный номер и сферу примененияя. Швеллер 8 используется главным образом для армирования конструкций строений промышленного и жилого назначения. При производстве стального швеллера 8 используется полуспокойная (3ПС) и спокойная (3СП) углеродистая сталь, для которой характерна отличная свариваемость. Швеллер 12 имеет более высокие прочностные характеристики и несущую способность, чем швеллер 8, что позволяет значительно снизить металлоемкость сооружаемых конструкций.

Область применения швеллеров зависит не только от типоразмера, но и от марки стали, из которой они производятся. В частности, стальной швеллер 09г2с изготавливается из низколегированной стали, которая обладает устойчивостью к низким температурам (до -70°С), благодаря малому содержанию углерода и марганца. Такой швеллер рационально применять в условиях, в которых другие стали становятся хрупкими. В частности, применение швеллера 09г2с оправдано на крайнем севере. Наиболее распространенный типоразмер швеллера, а именно – швеллер 16, изготавливают не только из спокойных и полуспокойных сталей, но также и из стали 09г2с. Сварка его производится без предварительного подогрева и последующей термообработки.

Купить швеллер, предварительно ознакомившись с прайсом, вы можете в компании Черметком. Наши специалисты помогут вам определиться в выборе и подобрать металлопрокат, подходящий именно для ваших целей.



Характеристики и применение швеллеров | Выбор швеллера

Есть несколько видов швеллеров, их свойства и конструктивные особенности зависят от технологии производства и других факторов: равнополочные, неравнополочные, П-образные, У-образные. Металлопрокат используется для придания жесткости конструкциям.


Преимущества и классификация металлических швеллеров

Основная сфера применения связана со строительством. Для решения каждой конкретной задачи можно использовать определенный вид профильного проката. Выделим его преимущества:

  • повышенная стойкость к интенсивным нагрузкам;
  • прочность и простая конструкция;
  • небольшой вес (это упрощает монтажные работы).

Покупателям доступны несколько линеек размеров изделий, так, швеллер 10 используют в строительных работах и станкостроении, строительстве опорных конструкций гидросооружений и пр.

Профильные изделия под номером 14 прекрасно показывают себя при армировании различных конструкций и придания им дополнительной жесткости и прочности, в машиностроении и других работах. Швеллер 8 нашел применение в укреплении промышленных и жилых сооружений.

Существует несколько технологий производства металлопроката, в зависимости от которых различают специальные и горячекатаные изделия. Приобрести швеллеры в Санкт-Петербурге можно у производителя, сэкономив деньги и воспользовавшись услугой доставки. При выборе изделий нужно ориентироваться на их габариты (высота, ширина, длина) и учитывать задачи, которые вы хотите решить.


От строительства межэтажных перекрытий до машиностроения

Основное назначение стальных швеллеров заключается в повышении жесткости каркасов и других конструкций. Если нужно повысить несущую нагрузку, используйте швеллер, профильный металлопрокат устойчив к высоким нагрузкам, стойко переносит сопротивление на изгиб.

Выделим несколько основных областей, в которых успешно применяют швеллеры:

  • строительство каркасов разных сооружений: жилые дома, торговые центры и пр.;
  • производство современных станков и строительство вагонов;
  • изготовление пандусов для детских и инвалидных колясок, тележек и др.;
  • повышение прочности кровли, армирование стен и межэтажных перекрытий.

Металлопрокат применяют в промышленных и бытовых масштабах. Так, с помощью швеллеров можно укрепить террасу, подлатать крышу загородного дома и т.д. Если возникнет необходимость в покупке металлопроката, обращайтесь к производителю, который предложит широкий выбор изделий, приемлемые цены и выгодные условия по доставке продукции.


Технические характеристики швеллеров

Швеллер – это металлическая балка П-образной формы, используемая в строительстве в качестве несущей конструкции. Материал также применяется при изготовлении каркасов в машиностроении, станкостроении и вагоностроении. Он служит опорой многих конструкций. Современная промышленность практически не в состоянии обойтись без швеллеров, так как этот вид изделий является универсальным и востребованным в разных отраслях производства.

Полки швеллера располагаются с одной стороны полотна, давая возможность увеличить жёсткость изделия. Изготавливается швеллер методом горячего проката заготовок из стали высшего качества на прокатных станах и методом сгибания на профилегибочных установках.

Преимуществами швеллеров, прокатанных горячим методом, являются их повышенные жёсткость и прочность, позволяющие выдерживать большие нагрузки как на изгиб, так и на разрыв. У разных видов и типоразмеров материала толщина стенок колеблется от 4 до 15 мм.

Швеллер хорошо противостоит механическим повреждениям. В материале отсутствуют слабые места, подверженные разрушениям. Прокат ведётся горячим способом, поэтому коррозия ему не страшна, в отличие от чугунного швеллера, который либо необходимо покрывать специальными антикоррозийными составами, либо заливать бетоном. У горячекатаного швеллера есть и отрицательное качество, которое ограничивает сферы его применения. Он плохо поддаётся сварке. Из-за этого в местах, в которых необходима сварка, приходится использовать холоднокатаный швеллер.

Для эксплуатации в сложных и нестандартных условиях изготавливаются швеллеры из нержавеющей стали и оцинкованные изделия, противостоящие коррозии и перепадам температуры. Для облегчённых конструкций делаются даже алюминиевые швеллеры. В последнее время в строительстве всё чаще применяется гнутый швеллер, который хорошо сваривается. По некоторым параметрам он превосходит горячекатаные изделия.

Горячекатаный швеллер имеет длину от 3 до 12 метров. По конфигурации может быть типа «П» (грани полок параллельные), либо типа «У» (грани полок наклонённые).

Гнутый швеллер получается при сгибании плоской заготовки на станках, придающих ему специальный профиль. Изготавливают их двух видов: равнополочный и неравнополочный швеллер. Длина готовых изделий составляет от 4 до 12 метров. Это зависит от сферы применения данного материала.

Видео. Производство швеллеров

Что такое швеллер, применение швеллера в жизни

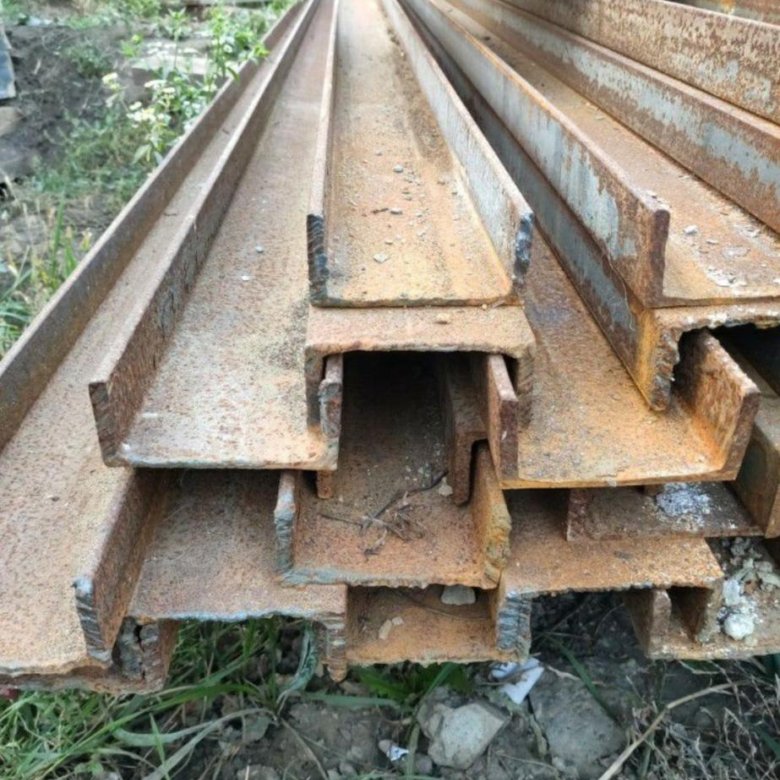

Швеллером горячекатаным называется изделие из стали напоминающую по форме букву «П». Используется швеллер при строительстве в качестве каркаса, колонн, опоры. Также швеллер широко применяется в машиностроении и при производстве изделий из стали, металлоконструкций. Швеллер г/к придает любой конструкции прочность и долговечность.



Что касается черного металлопроката, здесь швеллер чаще всего производят из марки стали ст.3 и длина его ровно 12 метров. Купить швеллер в Минске не составит огромного труда, достаточно просто залезть в интернет и ввести в поисковике сочетание «купить швеллер в Минске» и тут же появятся сотни предложений от компаний.

Но что же делать, если при строительстве дома или же при производстве металлоконструкций возникла потребность купить швеллер длиной менее 12 метров? Что делать с остатком швеллера? Переплачивать в 2 раза и искать, кому потом его продать, или положить этот кусок ржаветь в сарай? – Именно для таких случаев компания АйронТрейдПлюс предусмотрела возможность приобретения швеллера кусками под ваш размер. Конечно что тут лукавить, учитывая складские затраты а также затраты по реализации остатка, цена швеллера г/к за 1 метр будет немного выше чем при покупке швеллера по 12 метров. Но, мы уверены в том, что для людей кто ценит своё время и силы, эта незначительная разница не будет сильно ощутима, тем более что доставка кусков вам обойдётся куда дешевле, нежели доставить швеллер длиной 12 метров. Наша компания не первый год занимается продажей швеллера по всей Республике Беларусь, как крупными оптовыми партиями, так и в розницу физическим лицам.

При покупке швеллера горячекатаного в нашей компании Вы получаете не только стальной швеллер, но и консультацию опытного специалиста, быструю загрузку, резку швеллера в размер, доставку и хорошее отношение к каждому клиенту. Мы всегда рады Вас видеть, и ждём по адресу: г. Минск, ул. Селицкого, 17 (промзона Шабаны).



Швеллер: описание, виды и применение

Швеллер — стандартный металлопрофиль, имеющий «П»-сечение. Профиль широко применяется в строительстве, промышленности, мебельном производстве, машиностроении.

Для производства швеллеров используются металлические сплавы, в том числе с антикоррозийной обработкой. Больше Всего востребованы швеллеры стальные горячекатаные, выпускаемые по ГОСТ 8240-97.

Конструкция

Конструктивно швеллер состоит из двух полок и одной стенки. Сечение профиля образует букву «П». Полки швеллера могут быть равными по размеру или различными. «П»-образное сечение выдерживает большие нагрузки и позволяет добиться плотного прилегания металлопрофиля к соседним конструктивным элементам, что особенно важно в строительстве и машиностроении.

Классификация

По способу производства швеллеры делятся на:

  • горячекатаные стальные;
  • гнутые равнополочные стальные;
  • гнутые неравнополочные стальные;
  • специальные стальные.

По форме металлоизделия бывают:

  • с уклоном внутренних граней;
  • с параллельными гранями полок;
  • с параллельными гранями полок экономичные;
  • с параллельными гранями полок легкие;
  • специальные.

По материалу, из которого изготовлен профиль, различают:

  • из углеродистой стали по ГОСТ 380-2005;
  • из низколегированной стали по ГОСТ 19281-89;
  • из высоколегированной стали ГОСТ 5632-72;
  • из специальной стали: жаропрочной, жаростойкой, нержавеющей, кислотостойкой и пр.

Более 80% всех швеллеров в России изготавливаются из углеродистой стали.

Маркировка

Швеллеры маркируются в соответствии с ГОСТ 8240-97. Маркировка включает как буквенные, так и цифровые значения. Первая цифра в маркировке обозначает размер металлопрофиля и является основной характеристикой. Следующая за ней буква обозначает тип швеллера:

  • У — с уклоном внутренних граней полочек;
  • П — с параллельными гранями полочек;
  • Л — изделия легкой серии с параллельными гранями полок;
  • Э — изделия экономичные с параллельными гранями полок;
  • С — изделия специальные.

Например, швеллер 5У — это металлопрофиль с уклоном внутренних граней полочек, основные параметры которого соответствуют размеру «5». Соответствие размеров и основных величин швеллеров содержит сортамент.

Сортамент

ГОСТ 8240-97 (Сортамент) распространяется на швеллеры общего и специального назначения, высота которых 50…400 мм, ширина полок 32…115 м.

Величины, характеризующие технические свойства швеллера по ГОСТ 8240-97:

  • h — высота;
  • b — ширина;
  • s — толщина стенки;
  • t — толщина полочки;
  • R — радиус внутреннего закругления;
  • r — радиус закругления полки
  • x — расстояние от оси до наружной грани стенки;
  • F — площадь поперечного сечения.

Нужный швеллер выбирается из сортамента в зависимости от нагрузок, которые будут действовать на конструкцию.

Материал

Для производства швеллеров используется углеродистая сталь или алюминий. Марки углеродистой стали: ст3пс, ст3сп, ст3кп, с235, С245, Ст3пс5, Ст3сп5, содержащие не более 0.22% углерода. Изделия из углеродистой стали рассчитаны преимущественно на эксплуатацию при положительных температурах.

Алюминиевые швеллеры могут эксплуатироваться при низких температурах. Профили выдерживают длительный контакт с водой и агрессивными средами. Но при этом алюминиевые изделия обладают меньшей прочностью в сравнении со стальными. Также в сравнении со стальными изделия из алюминия менее жесткие и легкие. По отпускной цене профили из алюминия дороже на 20-30 %.

Технология производства

При выпуске швеллеров применяются технологии горячей прокатки или холодной гибки. Производство «П»-профиля начинается с изготовления заготовок нужной длины. Прокатка (выдавливание) изделия выполняется на сортовом или рельсобалочном станке. Современные станки позволяют выпускать металлопрофиль любого размера и толщины по требованию заказчика. Способы производства:

  1. Балочный. Обжатие заготовки выполняется по черновым размерам с применением обжимающих вальцов и перавалок. Профили допускают значительные отклонения в размерах (класс точности В).
  2. С увеличенным выпуском. Через черновые размеры калибров протягивается заготовка, которая приобретает «П»-образную форму. При этом размеры намеренно преувеличены для снижения износа станков. Швеллеры могут относится к классу точности А или В.
  3. С развернутыми полками. Профиль изготавливается в точном соответствии с сортаментом и относится только к классу А.

Производство гнутых швеллеров выполняется путем холодного деформирования на гибочных станках. Точность размеров у такого профиля соответствует классу В.

Основные требования к профилю

Швеллеры, отгружаемые с завода-изготовителя должны соответствовать ГОСТ 8240-97 (горячекатаные), ГОСТ 8278-83 (гнутые равнополочные) или ГОСТ 8281-80 (гнутые неравнополочные). Металлоизделия должны быть обрезаны так, чтобы косина не выводила длину изделия за предельные отклонения по этому показателю. Максимальная кривизна готового профиля — не более 0.2% от его длины (h). По предварительному соглашению между изготовителем и потребителем возможно изготовление изделий пониженной кривизны — не более 0.15% от длины. Предельное отклонение по весу должно быть не более 4% для партии и не более 6% для одного швеллера.

Сфера применения

Благодаря высоким технико-эксплуатационным характеристикам швеллеры востребованы во многих отраслях промышленности и строительства. Металлопрокат этого сечения используются для производства:

  • стрел подъемных кранов;
  • оконных, дверных профилей;
  • каркасов машин, станков;
  • витрин, стеллажей;
  • гаражных ворот;
  • мебели, перил, лестниц, ограждений.

В строительстве швеллеры используются при возведении междуэтажных, фундаментных, кровельных перекрытий, армирования сложных несущих конструкций.

При строительстве дорог «П»-профили применяются для обустройства мостов, перегонов. Изделия востребованы в вагоностроении, судостроении, машино- и авиастроении.

Металлопрофиль крупного формата широко применяется при строительстве быстровозводимых зданий для сборки ферм, колонн. Швеллеры размера 40 и более используются при строительстве крупномасштабных объектов: ТРЦ, стадионы, небоскребы.

Маленькие швеллеры применяются при благоустройстве придомовых территорий, в ландшафтном дизайне, для сезонных разборных сооружений, а также для устройства офисных перегородок, арок.

Эксплуатационные характеристики

Популярность швеллера обусловлена его многочисленными достоинствами:

  • разнообразный сортамент;
  • высокая прочность, способность выдерживать динамические нагрузки;
  • хорошие показатели свариваемости;
  • долговечность — срок службы до 100 лет;
  • низкий удельный вес;
  • удобный монтаж и транспортировка;
  • низкая себестоимость конструкции.

Швеллер обладает достоинствами, которые выводят его на первое место в строительном сортаменте после горячекатаной арматуры.

Специальный швеллер

Специальные виды металлопрофиля предназначены преимущественно для таких отраслей, как вагоностроение, машиностроение, автомобильная промышленность и пр. Длина изделий достигает 13 метров. Металлопрофили выпускаются мерной длины, кратной мерной или немерной длины. Специальный профиль бывает только горячекатаным и по точности прокатки делится на два класса: А — высокой точности, В — обычной точности.

Расчет швеллеров

Конструкция профиля такова, что он работает преимущественно на изгиб. Расчет выполняется с целью подобрать такой размер и тип профиля, который выдерживал бы действующие на него постоянные и динамические нагрузки. Методика расчета достаточно сложная и зависит от функции металлопрофиля. Это может быть: однопролетная шарнирно-опертая балка, консольная балка с жесткой заделкой, шарнирно-опертая балка на двух опорах, консольная балка с одной сосредоточенной силой, однопролетная шарнирно-опертая балка и пр. Для расчета инженеры используют специальные программы или калькуляторы.

От чего зависит цена швеллера?

«П»-профиль имеет невысокие показатели металлоемкости, поэтому его применение в строительстве и производстве всегда целесообразно. Цена металлопрофиля зависит от типа швеллера, размера, класса точности, металла, из которого он изготовлен, технологии производства.

основные характеристики, сортамент и применение / Журнал Житомира

Под швеллером подразумевается металлопрокатный материал, который имеет сечение в форме литеры «П». Изделие применяется для сборки конструкций из металла. С его помощью достигаются оптимальные параметры прочности и сопротивления различным нагрузкам. Благодаря положительным свойствам, продукт стал очень популярным в строительной отрасли.

Для чего используют швеллер в строительстве и других отраслях

Основные области, где применение швеллера распространено:

  1. Строительство жилой недвижимости. Для ускоренного сооружения высокопрочных зданий используются каркасы из металлоконструкций. Наличие П-образного поперечника швеллера способствует увеличению прочности и максимальной выдерживаемой нагрузки. При этом легкость и удобство монтажа увеличивают скорость сборки «скелета».
  2. Промышленное строительство. Принцип использования и преимущества, благодаря которым выбирают швеллеры, аналогичны предыдущему варианту. Они применяются при сооружении производственных помещений, цехов, горнодобывающих вышек и т.д.
  3. Коммерческое строительство подразумевает, что материал используется для сооружения металлоконструкций под складские помещения, торгово-развлекательные комплексы.
  4. Сельскохозяйственная отрасль. Из металлопроката часто делают агропромышленные объекты: фермы, склады под сельскохозяйственную продукцию.

Применение швеллера в строительстве обусловлено современными тенденциями на ускоренную реализацию проектов. Сортамент определяется в зависимости от конкретных нужд и задач, которые необходимо решить.

Разновидности швеллеров

Металлопрокатные изделия по способу изготовления разделены на два основных типа:

  • горячекатаные;
  • холоднокатаные.

Стальные горячекатаные швеллеры по характеристикам и основным параметрам регулируются с помощью ГОСТ 8240-97.

В зависимости от типоразмера материала он может контролироваться другими законодательными актами и ГОСТами. Для полного соответствия нужно проверять технические характеристики в соответствии со всеми регулирующими документами.

Согласно документу они делятся на несколько типов, где буква в маркировке обозначает конкретную особенность:

  • «П» — параллельность полок;
  • «У» — грани с уклоном;
  • «Э» — экономичность материала;
  • «Л» — легкость изделия;
  • «С» — профиль изготовлен с особыми параметрами по спецзаказу.

Внешние параметры металлопрокатной продукции должны соответствовать данным, указанным в ГОСТ 8240-97. Поскольку в реальности практически невозможно достичь идеального совпадения, в документе представлена таблица с допустимыми отклонениями от нормы. Размеры и вес металлопрокатных изделий должны быть в пределах прописанного диапазона показателей.

Размеры швеллера: таблица

Для обозначения параметров изделий применяются и другие буквенные символы:

  • h — высота, которая является основной величиной;
  • b — ширина полок;
  • S — толщина основной стенки швеллера;
  • R — радиус закруглений с внутренней стороны полок;
  • t — толщина стенок;
  • r — общий показатель закругления полок.

В таблице ниже в качестве примера приведены стандартные параметры для швеллера с параллельными полочками, которые прописаны в соответствующем ГОСТе.

Важным при выборе подходящего типа является вес швеллера, который тоже указывается в ГОСТе.

Самыми популярными сортаментами являются:

  1. Швеллер 8 применяется для укрепляющих частей в жилых домах и производственных объектах.
  2. Швеллер 10 пользуется спросом в машиностроительной и станкостроительной отраслях.
  3. Швеллер 12 по параметрам аналогичен «восьмерке», но обладает повышенной прочностью.
  4. Швеллер 14 особенно популярен в строительстве на промышленных объектах.
  5. Швеллер 16 часто применяется для изготовления сельскохозяйственных помещений, перекрытий для мостов.
  6. Швеллер 20 зачастую применяется для укрепления автомобильных и железнодорожных мостов.

Остальные типы металлопрокатной продукции используются реже, из-за специфичности габаритов, веса и других свойств. Поэтому и количество изготавливаемых продуктов гораздо меньше.

Расчет веса швеллера

Самостоятельно производить подсчеты нецелесообразно, поскольку сейчас существует множество онлайн-калькуляторов и приложений, которые быстро и верно осуществят нужные вычисления. Достаточно только указать исходные данные и сравнить итоговое значение с таблицей, которая приведена в статье выше.

Для самостоятельного определения значения используется формула Вш = (Sс + Sп) x L x Ро, где Sс — площадь сечения, Sп — площадь сечения полок, L — длина, Pо — плотность швеллера. Если полученный в ходе расчетов результат совпадает с данными, представленными в ГОСТе, или не превышает допустимые нормы отклонений, то показатель подходит.

Стоимость материала зависит от следующих параметров:

  • разновидность изделия;
  • тип стали, который используется в производстве;
  • длина отрезков;
  • вес изделия;
  • методика изготовления и условия.

Компания «Максима Металл Сервис», стабильно работающая на рынке СНГ с 2001 года, специализируется на реализации металлопрокатной продукции: квадратных и круглых стальных брусков, швеллеров и двутавровых балок, листового проката, профильных труб с различной формой поперечника. Фирма дополнительно оказывает различные услуги, направленные на работу с прокатной продукцией: резку, сварку, хранение, транспортировку.

Головной офис предприятия располагается в городе Днепр, Украина. Чтобы бесплатно проконсультироваться, получить помощь в подборе оптимального продукта или оформить предварительный заказ, звоните по телефону +38 (056) 722-05-81 или пишите на электронную почту [email protected] com и [email protected]

Что такое швеллер в строительстве? Применение швеллеров в строительстве

При изготовлении металлоконструкций и при создании бетонных, кирпичных, модульных быстровозводимых и других строений широко используется швеллер. Благодаря П-подобной форме поперечного сечения этот вид стального проката уже является готовой к применению балкой и обеспечивает повышенную прочность возводимых конструкций и позволяет снизить их массу. К тому же швеллер отлично компонуется с другими видами металлопроката и деревом, а его поверхность обеспечивает хорошее сцепление с бетонным раствором.

Применение швеллера в строительстве

В этой отрасли используется гнутый и горячекатаный швеллер, изготовленный из малоуглеродистых и низколегированных сталей. Это объясняется тем, что такие марки сталей являются свариваемыми или ограниченно свариваемыми материалами и данный фактор является немаловажным при создании неразрывных соединений, к тому же невысокая стоимость делает П-образный прокат более доступным.

Стальной швеллер в строительстве находит обширную сферу применения. Его повсеместно используют как:

  • закладной элемент при создании фундаментов;
  • поперечных перекрытий;
  • несущих балок и опор.

Температура плавления более 1500°С и довольно высокие прочностные параметры позволяют использовать стальной швеллер в качестве закладной конструкции при сооружении зданий и строений, относящихся по классу взрывопожарной и пожарной безопасности к категории А, Б, В, Г и Д. Также из П-образного проката изготавливают детали и элементы различных металлических конструкций и каркасов:

  • теплиц и агрокомплексов;
  • выставочных павильонов;
  • спортивных объектов;
  • модульных зданий;
  • гаражей и ангаров.

Почему важно использовать качественный металлопрокат для строительства

Применение стального швеллера в качестве вертикальных опор, перекрытий, горизонтальных и наклонных связей позволяет существенно удешевить стоимость строительства, снизить вес сооружения с одновременным обеспечением повышенных прочностных характеристик. Но все это справедливо только при использовании проката, соответствующего требованиям госстандартов и не имеющего следов язвенной и межкристаллической коррозии. В противном случае его служебные свойства, равно как и эксплуатационные качества существенно снижаются.

При выборе металлопроката лучше обращаться к крупным металлотрейдерам, а еще лучше сразу купить швеллер в Метинвест-СМЦ. Данная компания входит в структуру холдинга МЕТИНВЕСТ, поэтому вся продукция:

  • имеет высокое заводское качество;
  • продается в опт и розницу по ценам производителя;
  • проходит дефектоскопию и механические испытания;
  • соответствует нормам ДСТУ/ГОСТ.

К тому же только крупный металлотрейдер может предложить большой сортамент гнутых и горячекатаных швеллеров и выполнить заявку в действительно короткие сроки. Условия хранения, отгрузки и транспортировки швеллера также немаловажны. Например, при длительном хранении на открытом воздухе металл начинает ржаветь, а при нарушении регламента погрузки швеллер может приобретать кривизну в продольном и поперечном сечении.

Достоинства и недостатки швеллера, как строительного материала

К преимуществам этого вида проката можно отнести:

  • невысокую металлоемкость;
  • высокую несущую способность;
  • повышенную эксплуатационную надежность;
  • стойкость к изгибающим, сжимающим и крутящим моментам;
  • возможность создания прочного сварного, болтового и клепаного соединения.

В качестве недостатка стоит отметить удовлетворительную стойкость стального швеллера к атмосферной и электрохимической коррозии. Металл, покрытый толщей бетона, защищен от ржавления, а открытые участки П-образного проката с целью повышения антикоррозионной стойкости окрашивают, а также дополнительно покрывают составами с ингибиторами коррозии.

8 часто используемых стальных швеллеров

Стальные швеллеры – универсальный продукт, который доступен во многих размерах и толщинах. Его поперечное сечение имеет форму буквы C с прямой спинкой и двумя перпендикулярными выступами сверху и снизу. Некоторые типы стального канала (C Purlin) добавляют короткие обращенные внутрь выступы к концам удлинителей, параллельным задней части, что делает конструкцию более жесткой, подобной прямоугольной стальной трубе. Другие типы каналов (Unistrut) имеют отверстия или перфорацию для болтовых соединений, а другие могут добавить небольшой гребень к задней части для дальнейшего увеличения жесткости.

По сравнению с другими изделиями из конструкционной стали, такими как двутавровые балки, стальной швеллер легче и немного более гибок, хотя он обладает меньшей прочностью на скручивание, что делает его склонным к скручиванию при определенных условиях. Он обеспечивает повышенную жесткость по сравнению с плоским стальным стержнем и немного прочнее при продольном использовании, чем уголки аналогичной толщины.

Стальной швеллер имеет множество применений, в основном в конструкциях, и вот несколько распространенных примеров:

# 1 Стены

Стальной швеллер часто используется для строительства стен таких вещей, как гаражи, склады, мастерские и другие металлические строения, где они используются как шпильки в обычных деревянных каркасах.Стойки проходят вертикально от нижней плиты стены к верхней плите и несут вертикальную нагрузку здания. По сравнению с деревянными стойками стальной канал может выдерживать гораздо больший вес и является гораздо более жестким, в то время как разница в весе между деревянными стойками и стальным каналом незначительна. Конечно, стальной швеллер сложнее установить, так как он требует сварки, крепления болтами или заклепками, а не просто забивания гвоздей.

Стены сарая на 2 столбах

Стальной швеллер можно использовать в амбарах для столбов для формирования стен, где он проходит горизонтально от столба к столбу, чтобы обеспечить точку крепления сайдинга на внешней стороне, который часто представляет собой листовой металл. Его также можно проложить вдоль интерьера, чтобы обеспечить поддержку гипсокартона или другой внутренней отделки стен. Используя стальной канал вместо деревянных реек или других изделий, можно увеличить расстояние между опорами без ущерба для целостности стены. При большей длине древесина может легко деформироваться или скручиваться, из-за чего готовая стена выглядит волнистой или неровной, а также снижается ее жесткость и несущая способность.

# 3 Крыши

На крышах малой грузоподъемности стальные швеллеры могут использоваться в качестве стропил, идущих от карниза крыши до конька, где они служат опорой для настила крыши.Используя стальной швеллер вместо деревянных стропил, стропила могут быть меньше и легче, сохраняя при этом тот же вес. По сравнению с деревом стальной канал прочнее и долговечнее, он не будет поврежден гнилью, грибковым гниением или влагой. На мощных крышах двутавровые балки часто используются в качестве стропил и конька, а стальные каналы размещается перпендикулярно поверх стропил через каждые несколько футов, от конька до карниза. Это позволяет стальному каналу перекрывать зазоры между стропилами, позволяя им быть дальше друг от друга, и обеспечивает точку крепления для стального настила.

# 4 Оконные и дверные рамы

Стальной швеллер можно использовать для создания надежных окон и дверей как в металлических, так и в деревянных зданиях. На каждом конце вырезаются четыре части с косым швом, и канал скользит по стене в оконном или дверном проеме. Это оставляет плоскую поверхность в проеме для установки двери или окна, и это намного надежнее, чем деревянные рамы. Стальной швеллер часто используется для создания рам для коммерческих противопожарных дверей, а также для дверей подвала, находящихся под грунтовым покрытием.

# 5 Опоры для деревянных балок

Когда в здании с деревянным каркасом требуется дополнительная прочность, можно использовать стальной швеллер для увеличения жесткости и прочности деревянных балок. Деревянные балки можно разместить внутри большого стального канала, что обеспечит дополнительную прочность, но при этом позволит легко прикрепить балки и другие компоненты к деревянной балке. В качестве альтернативы, стальной канал меньшего размера можно разместить внизу балки и поддержать стойками, чтобы увеличить прочность существующей балки во время реконструкции.Его также можно было разместить на балке в качестве заглушки, чтобы обеспечить дополнительную прочность при строительстве дома.

# 6 рамы автомобиля

Стальной швеллер часто используется для изготовления рам транспортных средств и часто имеет специальную форму для этой конкретной функции. Прочный стальной швеллер обычно используется для создания направляющих основной рамы, идущих от передней части автомобиля к задней. Более легкий стальной канал также можно использовать для создания поперечин, распорок или для конструктивных элементов, таких как опоры радиатора.При использовании в транспортном средстве стальной канал обеспечивает достаточную прочность и жесткость, чтобы предотвратить чрезмерное изгибание транспортного средства, при этом позволяя немного двигаться, чтобы компенсировать крутящий момент, создаваемый двигателем.

# 7 Прицепы

Стальной швеллер часто используется для строительства прицепов, включая бортовые прицепы, прицепы-фургоны и даже туристические прицепы и дома на колесах. Сверхпрочный стальной швеллер можно использовать для создания направляющих основной рамы и шпунта, где он крепится к тягачу.Его также можно использовать в качестве балок, идущих перпендикулярно рельсам рамы для создания конструкции пола, а также для внешних краев прицепа. Полы из дерева или металла затем прикреплялись к балкам, чтобы отделать палубу прицепа. Стальной швеллер также можно использовать для создания рельсов для крепления груза или в качестве шпилек для создания стен и крыши закрытого прицепа, такого как фургон или туристический прицеп.

# 8 Металлические постройки

Стальной швеллер часто используется в сочетании с двутавровыми балками и другими стальными изделиями при строительстве коммерческих и промышленных зданий, таких как склады. Он может действовать как балки, стойки, распорки, балки или другие конструктивные элементы, где дополнительная прочность двутавровой балки не требуется. Он часто приваривается, прикручивается болтами или заклепками и обеспечивает достаточную прочность и жесткость для своего веса.

Стальной швеллер

также может использоваться для многих других конструкций, таких как перила, лестничные перекладины, фермы моста или ограждения. Это универсальный, прочный, легкий и относительно не требующий обслуживания продукт.


Источники:

http: // www.fireengineering.com/content/dam/fe/online-articles/documents/FEU/Havel-Jan08.pdf

Использование стального канала в строительстве

Когда вы собираетесь строить, стальной канал просто необходим. Во многом это связано с прочностью стали. Однако сегодня на рынке представлены тысячи различных типов стали, что дает вам больше возможностей и универсальность, чем когда-либо прежде. Если вы хотите строить и делать это надежно и потрясающе, лучше всего подойдет сталь.

Вам необходимо ознакомиться с таблицами стальных балок, чтобы понять пределы нагрузки. Вы также можете начать выбирать тип стали, которую хотите использовать в своем проекте.

Как только вы найдете в Хьюстоне поставку качественного металла, вы можете быть уверены, что сможете получить все необходимые стальные швеллеры. Это позволяет легко начать строительство, не работая со сталью перед строительством. Вы можете заказать каналы нужного вам размера и обработать их любым удобным для вас способом.

Важно использовать стальной швеллер, потому что он экологичен. В последние годы стало известно об устойчивости стали. Поскольку все больше людей хотят быть экологически чистыми в своих строительных проектах, вы должны иметь возможность обеспечивать их.

Сталь – это наиболее перерабатываемый материал на планете, позволяющий экономить ресурсы и энергию для будущих поколений. Нет другого материала, который можно использовать в вашем проекте, который может дать вам такие же преимущества.

Используя сталь, вы получаете все ее преимущества. Это включает в себя прочность, долговечность, точность и даже контроль цвета, которые вы не можете найти с другими материалами. Если вы архитектор, это позволит вам спроектировать потрясающее здание, не сталкиваясь со многими ограничениями.

Представьте себе возможности. Когда вы используете стальной швеллер, вы можете делать множество разных вещей – и именно поэтому сталь используется во многих отраслях промышленности. Он предлагает уровень прочности, которого нет у других металлов.Кроме того, когда у вас есть тысячи различных форм на выбор, вам никогда не придется беспокоиться о структурной целостности.

Независимо от того, строите ли вы в воде, в городе или в пустыне, сталь – это ответ. При работе с чем-либо еще вы должны провести исследование, чтобы увидеть, сможет ли оно противостоять элементам. Если что-то еще требует так много работы, зачем вам беспокоиться?

Самое главное – найти поставщика, который предоставит вам стальной швеллер.Это гарантирует, что вы сможете получить сталь в нужное время и в нужном месте. Вы хотите, чтобы он был разрезан и обработан, прежде чем он будет доставлен на ваш сайт. Вы также должны быть уверены, что сможете получить за свои материалы отличную цену. Как только вы найдете поставщика, вас не остановить с точки зрения дизайна и исполнения.

Какие бывают типы прессованных алюминиевых каналов?

Металлические каналы служат для самых разных целей во многих отраслях промышленности и могут использоваться в промышленности, строительстве и архитектуре.Каналы могут использоваться для таких приложений, включая ремонт зданий, транспортных средств, машин и т. Д. Стальные швеллеры, такие как нержавеющие и горячекатаные, обычно используются в конструкциях. С другой стороны, алюминиевые каналы чаще всего выбирают для многих областей архитектурных применений и вокруг них.

Алюминиевые швеллеры

широко доступны как на онлайн-рынках, так и в большинстве магазинов товаров для дома, и их длина и характеристики могут быть изменены в соответствии с вашими потребностями.Но какие бывают алюминиевые каналы и для чего они нужны? Читайте дальше, чтобы узнать о различных типах алюминиевых каналов.

Прессованные алюминиевые каналы и их преимущества

Среди типов металлических каналов алюминиевый канал является очень универсальным продуктом, который изготавливается различной толщины и размеров в зависимости от области применения. Алюминиевый швеллер можно использовать как в строительстве, так и в архитектуре, в зависимости от конкретного типа и использования.Например, алюминиевые каналы для строительства обычно изготавливаются из сплава 6061, потому что он лучше подходит для структурных нужд из-за своей более высокой прочности, в то время как алюминий класса 6063 является отличным вариантом для архитектурных целей, где визуальная привлекательность часто находится в центре внимания.

Поскольку каналы доступны в различных типах металлов, вам может быть интересно, в чем уникальное преимущество использования алюминиевых каналов. Одно из важнейших преимуществ алюминиевых каналов – это их вес. Алюминий невероятно легкий, он весит менее трети стали.Его легкий вес позволяет ему быть очень функциональным без ущерба для надежности и долговечности. Кроме того, алюминиевые каналы обладают высокой коррозионной стойкостью из-за естественного оксидного покрытия, создаваемого этим сплавом. Это очень выгодно, так как вам не нужно вкладывать средства в нанесение дополнительной краски или покрытий на алюминиевые каналы, чтобы предотвратить повреждение. Таким образом, алюминиевые каналы можно использовать во влажных, влажных и даже особенно абразивных средах, не беспокоясь о ржавчине или порче со временем.

Типы каналов и профилей из экструдированного алюминия

Существует большое количество вариантов алюминиевых желобов, включая каналы для гаек, направляющие скольжения и Z-образные каналы. Среди наиболее распространенных типов алюминиевого швеллера можно выделить следующие:

Алюминиевые швеллеры: Алюминиевые шляпочные каналы названы в честь их уникального шляпообразного внешнего вида, состоящего из двух горизонтальных фланцев, выходящих наружу, и двух вертикальных размеров. Шляпные каналы могут быть разных размеров, разной толщины и высоты в зависимости от того, что требуется.Обычно толщина канала шляпы находится в диапазоне от 0,005 дюйма до 0,150 дюйма. С точки зрения высоты алюминиевые швеллеры могут достигать 5,25 дюйма. Шляпные каналы невероятно полезны для выравнивания или облицовки каменных стен и потолков, обеспечивая ровную и структурно прочную поверхность. Шляпные каналы или каналы для обшивки, как их иногда называют, используются самыми разными способами, включая установку подвесных потолков, бетонные стены, наружные применения, архитектурные навесные стены и многое другое.

Алюминиевый U-образный канал и J-образный канал : U- и J-каналы представляют собой тип алюминиевых каналов, которые обычно требуют дополнительного изготовления после экструзии, процесса, при котором длинные отрезки алюминиевых профилей выдавливаются с помощью пресса, формируемого из необработанной алюминиевой заготовки в желаемую поперечное сечение. Во время производства поточное изготовление, которое чаще всего применяется после экструзии, включает в себя отверстия, пазы, выступы, пазы для ключей, углубления, тиснение, вставку материала и многое другое.Оба алюминиевых U- и J-образных канала имеют широкий спектр применения во многих отраслях промышленности. Чаще всего эти типы каналов используются в обрамлении, направляющих, направляющих, защитных краях, перилах, направляющих, ободах и украшениях, и это лишь некоторые из них.

Алюминиевый канал C : Другой тип алюминиевого канала – это алюминиевый канал C. Алюминиевый С-образный канал, как и все другие каналы, доступен различной длины и толщины, обычно от 0,003 дюйма до 0,500 дюйма.Подобно алюминиевым U- и J-образным каналам, добавление поточной обработки во время процесса экструзии является обычным для алюминиевых C-каналов. С-образный профиль из алюминия может использоваться по-разному, но в том числе для обрамления, крышек, украшения, отделки, перил, столбов и направляющих, что входит в список широкого применения.

В поисках подходящего алюминиевого швеллера

Хотя алюминиевые каналы доступны в широком диапазоне толщин, длин и размеров стенок, может случиться так, что вы не найдете нужный размер прямо на полке для вашего уникального проекта.Пользовательские алюминиевые каналы могут быть спроектированы и изготовлены в соответствии с вашими требованиями. Eagle Moldings обладает опытом создания индивидуальных алюминиевых каналов всех типов и размеров, из сплавов и отделок, чтобы гарантировать, что у вас есть именно то, что вам нужно. Свяжитесь с нами сегодня, чтобы обсудить наш обширный перечень шляп-каналов, C-каналов, U-каналов, Z-каналов, каналов слайд-треков и т. Д. Имеются на складе и доступны со стандартным финишным покрытием, анодированием или порошковым покрытием.

Системы распорок с каналом C – Решения MEP – Изделия из стальных конструкций

Материалы:

Металлический каркасный канал СФСП изготавливается из:
  • – Горячекатаная сталь S235JR согласно EN 10025 / ASTM A-1011 CS Type B (ранее ASTM A569 или ASTM A570)
  • – Холоднокатаная сталь DC01 согласно EN 10130 / ASTM A1008 CS тип B (ранее ASTM A-366), а затем: горячее цинкование согласно BS EN 1461 (ранее BS 729) / ASTM A123 или гальваническое покрытие согласно EN 12329 / ASTM B633 (Электроосажденные покрытия из цинка на железе и стали)
  • – Предварительно оцинкованная сталь DX51 D + Z согласно EN 10346 (G180 и G275 доступны по специальному запросу), который заменяет EN 10327, который заменяет EN 10142, который, в свою очередь, заменяет BS 2989 / ASTM A653M оцинкованный (горячее погружение оцинкованный) чугун и сталь CS (товарный) или SS (конструкционный) качества G60 и G90 доступны по специальному запросу (ранее ASTM A527M) / ASTM A924 (покрытие) (ранее A525)
  • – Нержавеющая сталь 1.4301 согласно EN 10088-2 (ранее BS 1449 Часть 2 / ASTM A240M, класс AISI 304)
Применения:

  • Металлический каркас / Электрооборудование
  • Опоры для труб и каналов
  • Стойки для туннельных труб
  • Крепления балки
  • Подъемники для труб
Канал

Канал опорный кабельный формируется в холодном состоянии на современных прокатных станках из низкоуглеродистой стали.

Длина

  • Стандартная длина: 3000 мм с допуском по длине ± 3,2 мм.
  • Возможна нестандартная длина по запросу.
Отделки

Стандартная отделка:

  • Стандартные покрытия: Предварительно оцинкованное покрытие (покрытие ASTM A653M G90 и G60).Горячее цинкование после изготовления (ASTM A123 или BSEN ISO1461: 2009). Другие индивидуальные покрытия доступны по запросу.

Когда использовать эластичный канал – Страница 3 из 3

Максимизация преимуществ отказоустойчивого канала
Отказоустойчивый канал может быть реализован с оптимальным эффектом, если выбран протестированный высокопроизводительный канал и правильно установлен продукт.Многие материалы соответствуют ASTM C645, Стандартным техническим условиям для элементов каркаса из неструктурной стали , но большинство из них не прошли лабораторные испытания и не содержат инструкций по установке, необходимых специалистам в области строительства для достижения описанных номинальных характеристик.

Выбор подходящего канала начинается с правильного дизайна. Упругий канал глубиной 13 мм (½ дюйма) изготовлен из стали 25-го калибра. Он имеет точку крепления на одной ножке, которая добавляет изгибный компонент входящим звуковым волнам.Упругий канал также работает, чтобы сломать любую волну, принимаемую стеновой панелью, создавая путь, который ослабляет вибрацию. Наиболее эффективным средством достижения этой цели оказалось использование слота для «собачьей кости». Этот паз проходит параллельно каналу, его длина составляет от 25 до 75 мм (от 1 до 3 дюймов), а ширина – 9,5 мм (3⁄8 дюйма), расстояние между ними на наклонной поверхности составляет 25-50 мм (1-2 дюйма). сторона упругого канала. Отверстия расположены по центру прорезей для точек крепления на 406 и 610 мм (16 и 24 дюйма) по центру (o.c.).

Возможные проблемы с использованием устойчивого канала
Несмотря на все усилия по планированию и определению, успешное завершение проекта в конечном итоге зависит от предоставления подробных инструкций для продуктов, используемых в строительстве, включая устойчивый канал. Без тщательной установки этих продуктов лабораторные характеристики не будут достигнуты. Следующий список инструкций по установке адаптирован этим автором из руководств различных производителей гипсокартона и каналов.Однако они не относятся к конкретному продукту и не могут применяться ко всем случаям. Лучше получить конкретные инструкции, чтобы добиться полного успеха.

1. Для стен, упругий канал должен быть установлен под прямым углом к ​​стойкам или балкам с помощью винтов с полукруглой головкой 9,5 мм (3⁄8 дюйма) типа S фланцем вниз, за ​​исключением уровня пола, где канал должен быть устанавливается фланцем вверх. Его можно заменить слоем стеновой плиты толщиной 13 мм (½ дюйма).

2. Если упругий канал должен перекрываться, необходимо сращивание.Это должно быть выполнено размещением концов канала непосредственно над элементами каркаса с надлежащим интервалом для совмещения предварительно пробитых отверстий.

3. При креплении упругого канала винты следует вбивать в каналы между шпильками или балками. Перед прикреплением стеновой панели необходимо выбрать подходящую длину винта и определить расположение стоек или балок. Привинчивание стеновой плиты через канал к стойке или балке разрушает «пружинный» узел, который ее удерживает.

4. Концы упругих каналов должны быть отведены от боковых стенок, чтобы исключить их прилипание к стене. Концы также должны удерживаться от верха и низа стены на расстоянии от 100 до 150 мм (от 4 до 6 дюймов). Там, где используется плинтус, саморезы не могут жестко прикрепить основание стены к подоконнику. Точно так же вверху стены гипсокартон нельзя прикрепить к коллектору.

5. Там, где стена соприкасается с упругим потолком, необходимо оставить зазор 6 мм (¼ дюйма), чтобы предотвратить поддержку потолка и заземление упругого канала.Этот зазор следует заполнить эластичным герметиком, и его можно заклеить финишной лентой.

6. Проходы в потолке или стене должны поддерживать характеристики упругого канала и целостность характеристик передачи звука в сборе. Там, где освещение прикреплено к балкам, оно должно выступать через стеновую панель с зазором 6 мм (¼ дюйма) по периметру. Это также следует заделать эластичным герметиком.

7. Упругие каналы должны быть прикреплены к балкам потолка под прямым углом, а именно: 610 мм (24 дюйма).) o.c. для балок 406 мм (16 дюймов) o.c. и 406 мм
o.c. для балок 610 мм. Для крепления швеллеров к балкам лучше всего использовать винты типа W или S диаметром 32 мм (1 дюйма), но не гвозди. Каналы могут быть прикреплены к балкам на каждом пересечении с прорезью прямо над элементом каркаса, и их следует устанавливать так, чтобы монтажные фланцы были обращены в одном направлении.

Гипсокартон следует укладывать большим размером под прямым углом к ​​упругим каналам и торцевым стыкам в шахматном порядке. Расстояние 3 мм (1⁄8 дюйма.) следует предусмотреть между периметром потолка и прилегающими стенами и заполнить акустическим герметиком. Лучше всего прикреплять доски 25-миллиметровыми (1 дюйм) винтами типа S с шагом 305 мм (12 дюймов). вдоль швеллеров, а не вкручивать шурупы через швеллер в деревянные балки. Стыки между досками должны располагаться по центру упругих каналов или быть посередине между каналами, при этом стыки должны быть плавающими и поддерживаться секциями каналов. При правильной установке система гипсокартона / упругого потолка будет слегка «податливаться» при приложении давления.

8. Чтобы установить упругие каналы на стенах с деревянным или металлическим каркасом, необходимо прикрепить упругие каналы так, чтобы крепежный фланец был направлен вниз, за ​​исключением уровня пола, где он должен быть направлен вверх, и под прямым углом к ​​стойкам стены. Вместо первого перевернутого упругого канала иногда можно использовать полоску гипсовой панели в основании перегородки, и ее следует устанавливать на максимальном расстоянии 610 мм (24 дюйма) при открытом пространстве. Опять же, лучше использовать винты типа W диаметром 32 мм (1 ¼ дюйма), а не гвозди.

Для стен со стальными стойками важно расположить упругий канал под прямым углом к ​​стальным стойкам, расстояние между ними составляет 610 мм (24 дюйма).) o.c., и прикрепите его к фланцам со шпильками с помощью винтов типа S 9,5 мм (3⁄8 дюйма) с полукруглой головкой, вбитых через отверстия в монтажном фланце канала. Каналы должны быть прикреплены к шпилькам на каждом пересечении с отверстием с прорезью непосредственно над элементом каркаса. Гипсокартон следует укладывать перпендикулярно стойкам, а большой размер должен быть параллелен упругим каналам. Лучше всего обеспечить расстояние 3 мм (1⁄8 дюйма) между краями досок, пола и прилегающих стен и заполнить пространство акустическим герметиком. Доски должны быть прикреплены с помощью 25-мм (1 дюйм.) Винты типа S с шагом 305 мм (12 дюймов). вдоль швеллеров, не скрепленных через швеллер в деревянные шпильки. Стыки между досками должны располагаться по центру упругих каналов. Как и потолки, правильно установленная система гипсокартон / упругая стена будет слегка прогибаться при приложении к ней давления.

9. В случае строительства потолочных перекрытий они не должны поддерживать потолок, так как это приведет к выходу из строя упругого канала. Софиты должны быть независимыми элементами, подвешенными на упругом швеллере.Шкафы, установленные на упругих стенках каналов, не могут быть прикреплены к стойкам насквозь, а должны быть закреплены с помощью болтов только на стеновой панели.

Заключение
Использование упругого канала позволяет существенно повысить характеристики потерь передачи стены с незначительными изменениями толщины и веса сборки. В офисах, образовательных учреждениях и жилищном строительстве использование упругих каналов в сборках с критическими характеристиками стало стандартом для эффективного использования материалов и рабочей силы.Выбор канала с хорошими данными испытаний и инструкциями по установке может позволить профессионалам в области строительства достичь критериев эффективности для любого проекта.

Билл Стюарт имеет степень бакалавра архитектуры в Университете Мэриленда в Колледж-Парке и степень бакалавра в области инженерной акустики в Военно-морской аспирантуре в Монтерее. Он изучал проектирование систем отопления, вентиляции и кондиционирования воздуха в Вашингтонском университете и является признанным специалистом по планированию учебных заведений (REFP) Международного совета специалистов по планированию учебных заведений (CEFPI).Стюарт входит в состав Комитета по шуму и вибрации 2.6 Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), а также является членом Американского акустического общества (ASA) и Института инженерии шумоподавления (INCE). С ним можно связаться по адресу [email protected]

Channel High Design: определение систем стеклянных каналов для улучшения современных зданий

Стеклянные сегменты с одинарным остеклением, расположенные в шахматном порядке, обеспечивают возможность естественной вентиляции и обзора. Все фотографии любезно предоставлены TGP

Джеффом Развиком
Когда канальное стекло было впервые представлено в Северной Америке, поставщики и профессионалы в области дизайна говорили о нем в первую очередь в контексте дневного света. U-образные полупрозрачные каналы из литого стекла обладают желаемой способностью рассеивать большое количество естественного дневного света вглубь внутренних помещений, сводя к минимуму блики, тени и теплопередачу. Они могут помочь строительным командам достичь хрупкого баланса использования остекления для повышения комфорта людей, находящихся в здании, без ущерба для целей энергоэффективности.

По мере того, как профессионалы в области дизайна все больше знакомы с этим материалом, многие теперь признают, что его преимущества выходят за рамки использования дневного света. Стеклянные сегменты с линейным каналом обеспечивают глубину и профиль, которые не встречаются в обычном остеклении, и поэтому могут использоваться как для улучшения дизайна зданий, так и для рассеивания дневного света.

Для профессионалов в области дизайна, заинтересованных в использовании уникальной формы канального стекла для улучшения современных зданий, эта серия из трех частей предоставит рекомендации, которые помогут в процессе проектирования и спецификации, начиная с высокоэффективных и эстетичных конфигураций.Как и в случае любого специального остекления, следует обращаться к документации производителя или поставщика для получения рекомендаций по конкретным продуктам.

Основы проектирования стеклянных каналов
Системы стеклянных каналов состоят из самонесущих U-образных литых стеклянных каналов, установленных в экструдированной алюминиевой раме по периметру. Универсальные сегменты доступны в различных цветах, полупрозрачности и текстуре, а их длина может составлять до 7 м (23 футов). Их можно устанавливать как в вертикальном, так и в горизонтальном положении для наружных и внутренних работ.

Линейные сегменты доступны с разной шириной поверхности от 232 до 331 мм (от 9,13 до 13 дюймов) с постоянной глубиной фланца. Это дает архитекторам свободу дизайна, позволяя комбинировать и сочетать размеры досок на заданной высоте, чтобы создать визуальный интерес. Их длинная и узкая форма также обеспечивает изогнутые и извилистые стены с меньшими радиусами, чем у обычного стекла, как будет обсуждаться во второй части этой серии статей.

Стеклянные швеллеры идут вокруг окон и дверей, создавая визуально привлекательный фасад для многоцелевого жилого и торгового объекта.

Литые каналы бывают одинарными или двойными, в зависимости от критериев проекта. Сегменты каналов с одинарным остеклением обычно используются во внутренних и внешних конструктивных стенах, таких как декоративная облицовка, дождевые экраны и другие приложения, где ветровые нагрузки и энергоэффективность не являются проблемой. В этих приложениях доски могут быть расположены в различных индивидуальных вариантах для достижения определенного эстетического вида или улучшения характеристик. Это особенно актуально для вертикальных применений, поскольку каналы не требуют промежуточных стоек.Например, расположение вертикальных сегментов стеклопакета с одинарным остеклением с отверстиями между ними – эффективный способ экранирования вида при сохранении естественной вентиляции.

Сегменты с двойным остеклением обычно указываются, когда доски функционируют как часть ограждающей конструкции. Гнездовые каналы устанавливаются внахлест, чтобы обеспечить дополнительную прочность против ветровых нагрузок, что позволяет использовать их вместо традиционных навесных стен и витрин. Конфигурация с двойным остеклением также помогает управлять теплопередачей и идеально подходит, когда канальное стекло используется в качестве светопропускающей стены, где возникает проблема увеличения или уменьшения тепла.

Перекрывающиеся каналы уменьшают теплопередачу, создавая изолированное заполненное мертвым воздухом пространство и тепловой зазор. Системы стеклопакетов с двойным остеклением с термически разбитыми рамами и изоляторами могут еще больше повысить их энергоэффективность. Например, добавление изоляционных материалов и покрытий с низким коэффициентом излучения (low-e) может снизить коэффициент солнечного тепловыделения (SHGC) до 0,31, а значение U до 0,21 при сохранении светопередачи.

Швеллер из нержавеющей стали, для строительства, 140 рупий / килограмм Girish Metal (Индия)

Мы заняты производством и поставкой очень высокого диапазона качества премиум-класса Швеллера из нержавеющей стали .Наш диапазон доступен по самым ведущим ценам на рынке.

Круглые стержни (холоднотянутые)

Применение: Обработанные компоненты, валы насосов, клапаны, крепежные детали, станки, молочное оборудование, хирургические и медицинские детали, резьбовые стержни, шпильки, болты, штифты, шарниры и ручки .

Класс : 201a, 201b, 201c, 202, 204Cu, 303, 303Cu, 303F, 304, 304Cu, 304L, 310, 316, 316L, 32, 410, 420, 416, 430, 431, 430F и другие

Состояние : холоднотянутый и полированный Холоднотянутый, бесцентровая шлифовка и полировка

Диаметр : (размер) от 2 до 12 мм (от 1/8 до 1/2 дюйма) от 6 до 40 мм (от 1/4 до 1) 1/2 дюйма)

Допуск диаметра : h9 (Din 671), h21
ASTM A 484 H7, h8, h9 (Din 671)
ASTM A 484

Длина : Согласно требованию До 7 метров с мин.длина доп. -0 + / 100 мм По требованию До 7 метров с мин. длина доп. -0 + / 100 мм. Мы можем сделать фаску под углом 30 или 45 градусов на одном или обоих концах с помощью нашего специального станка для снятия фасок.

Техническая спецификация:

Химические свойства круглого стержня из нержавеющей стали ASTM A 479
Класс ASTM C Mn 5 Mn 8
P Cr Ni Mo Другое
304 0.

Добавить комментарий

Ваш адрес email не будет опубликован.
