Слесарные тиски

Любая домашняя мастерская на наш взгляд должна иметь не только большой набор ручных и электрическихинструментов, но и пару небольших станков, а также стационарные приспособления. Одним из таких приспособлений являются слесарные тиски. Данный инструмент предназначен для фиксирования обрабатываемой детали в неподвижном состоянии, для большего удобства работы. В зависимости от размера детали и ее материала тиски бывают самых различных видов.

Самые большие тиски используют в кузницах и называются они стуловые. Тиски поменьше называют параллельными, они наиболее распространены среди обычных граждан в гаражах и домашних мастерских. Для людей, которым необходимо обработать небольшую детальку подойдут ручные тиски. Для того, чтобы вы лучше представляли разнообразие слесарных тисков, их свойства и предназначение мы опишем каждый вид в отдельности.



Виды слесарных тисков

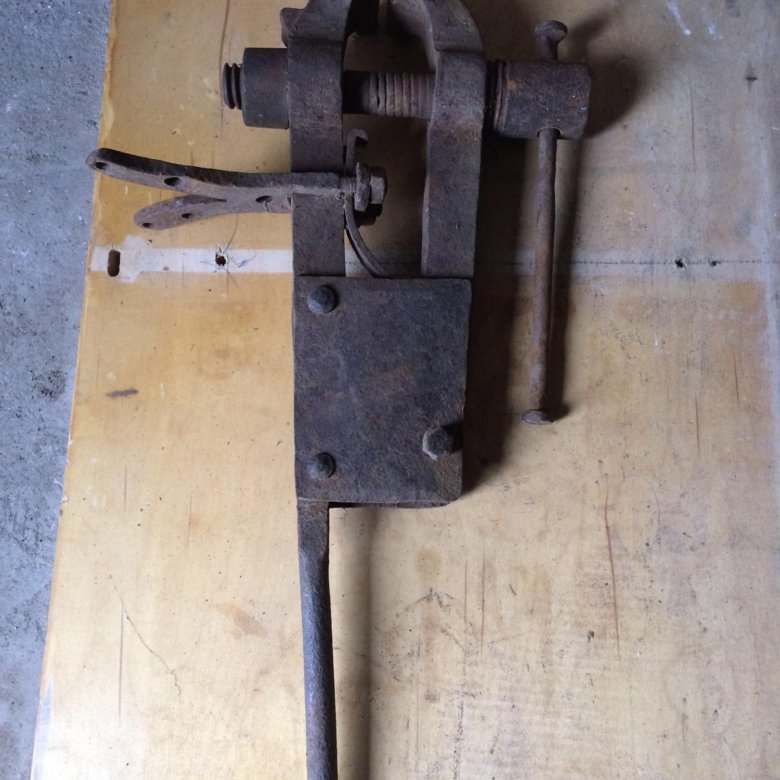

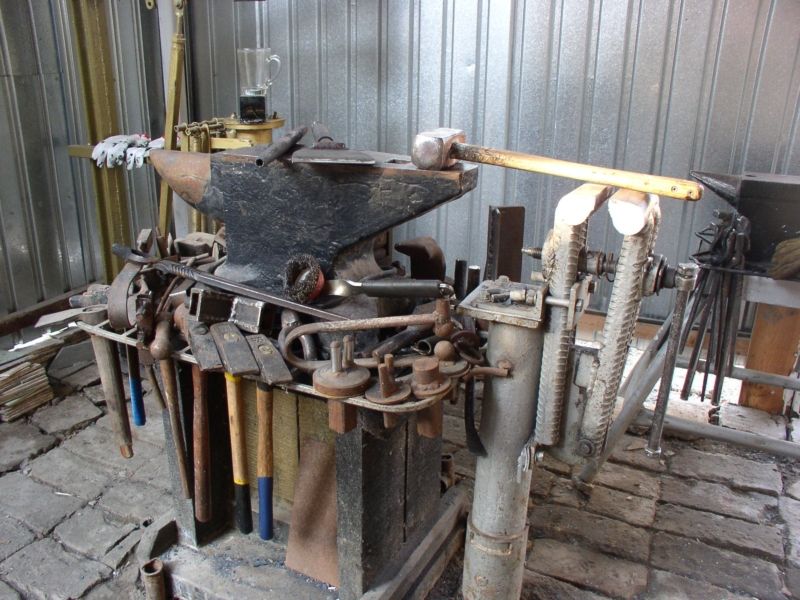

1. Стуловые тиски. Этот вид слесарных тисков в настоящее время не очень распространен, так как его основное назначение фиксирование массивных металлических деталей для дальнейшей обработки. В основном данные тиски применяются в кузницах. Название стуловые данные тиски получили в связи с тем, что она закрепляются на массивном деревянном основании называемого стулом.

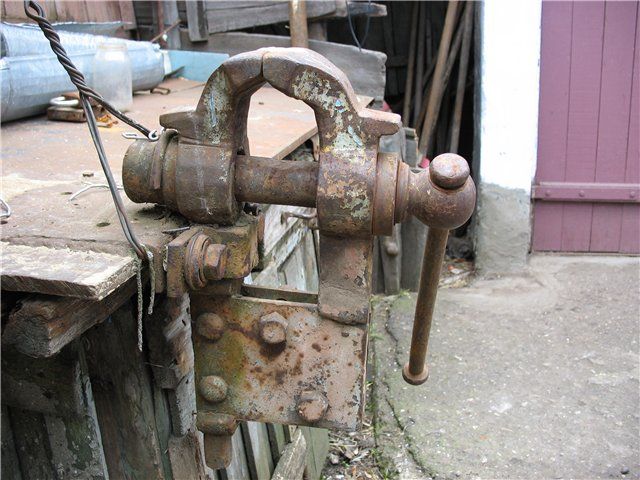

Особенностью данных тисков является то, что они очень большие по размеру. По конструкции они представляют собой две симметричных части с губками, соединенные между собой нежесткой конструкцией с возвратной пластиной. Зажим деталей осуществляется массивным винтовым механизмом с рукоятью. Тиски закрепляются к стулу губками вверх, чтобы закрепленную деталь было удобно обрабатывать. Обычно в данных тисках осуществляют такие работы с деталями как клепка, рубка металла, различные гибочные работы. Изготавливаются стуловые тиски и прочной углеродистой стали.

Стуловые тиски бывают различных размеров, но наиболее распространенные размеры данных тисков с губками длиной 100 мм, 130 мм, 150 мм и 180 мм. Для удобства работы и уменьшения скорости износа инструмента, на рабочей части губок устанавливаются накладки из инструментальной стали. Чтобы детали не скользили в губках в процессе их обработки, на накладках выполняется крестообразная насечка, которая увеличивает трение накладок о деталь и не позволяет ей смещаться.

Несмотря на простоту конструкции данные тиски обладают среди остальных видов самой большой прочностью.  Из недостатков данных тисков следует отметить их большой вес и стационарное расположение, что создает неудобство при необходимости их перемещения с места на место. Также за счет особой конструкции губок узкие детали или наоборот очень широкие не очень удобно зажимать в данных тисках.

За счет особенностей зажимного механизма плоскость зажима получается намного меньше общей площади губок, точнее их накладок. Ну и за счет своей мощности у данного вида тисков, если вы не рассчитаете силу зажима вы легко можете повредить деталь, замяв ее поверхность.

2. Параллельные тиски

Этот вид тисков самый распространенный в быту. Параллельными их называют из за особой конструкции. Дело в том, что одна из губок у них находится постоянно в неподвижном состоянии, а вторая с помощью винта перемещается по направляющей, при этом друг относительно друга губки всегда параллельны. Для начала отметим, что данные тиски разделяются на два подвида: поворотные и неповоротные.

– поворотные параллельные тиски за счет своей конструкции обладают возможностью поворачиваться на любой произвольный угол относительно места установки. Это очень удобно, так как не нужно подходить к детали самому. С учетом того, что слесарные тиски обычно установляются на верстаке, который располагается у стены зачастую подойти с нужной стороны физически невозможно и приходится обрабатывать деталь в неудобном положении.

Для того, чтобы можно было осуществлять поворот тисков и фиксировать инструмент в неподвижном состоянии в его конструкции предусмотрен поворотный механизм и зажимной винт. Если говорить о размере данного вида тисков, то в магазинах вы можете найти их с губками размером в 80 мм, 100 мм, 120 мм и 140 мм.

– неповоротные параллельные тиски не обладают возможностью их разворачивания в разные стороны. Корпус данных тисков сделан целиком и привинчивается намертво к верстаку. Вместе с тем, благодаря более простой конструкции неповоротные тиски намного меньше по цене.

С учетом того, что большинству людей такой наворот как поворотный механизм в принципе не нужен, они останавливают свой выбор именно на неповоротных параллельных тисках. По размерам данный вид тисков практически совпадает с поворотными. Ширина губок данного вида тисков бывает 60 мм, 80 мм, 100 мм, 120 мм и 140 мм.


В качестве материала при изготовлении параллельных тисков обычно используется чугун.

3. Ручные тиски

По размерам данный вид тисков самый маленький. В магазинах можно найти данный вид тисков с шириной губок 36 мм, 40 мм, 50 мм и 56 мм. Предназначены данные тиски для небольших работ, когда необходимо зафиксировать маленькую деталь для ее обработки. По конструкции зажимных частей данный вид тисков напоминает стуловые тиски но небольшого размера. При работе тиски держат в одной руке, а другой выполняют работу по обработке зафиксированной детали. Изготавливают ручные тиски из углеродистой стали марки 45 – 50.



Другие ручные слесарные инструменты



Полезные статьи

Топор

Кельма

Об обработке металлов. Слесарные тиски.

Об обработке металлов

  • “>

    Обработка металлов

  • Организация рабочего места

  • “>

    Слесарные тиски

  • Советы

Слесарные тиски представляют собой основные приспособления, служащие для прочного закрепления в нужном положении обрабатываемых заготовок или деталей при выполнении слесарных операций. По конструкции тиски бывают стуловыми и параллельными.

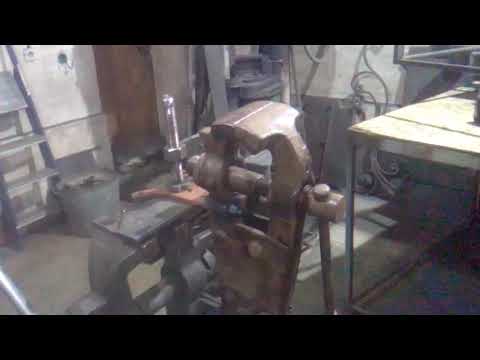

Стуловые тиски

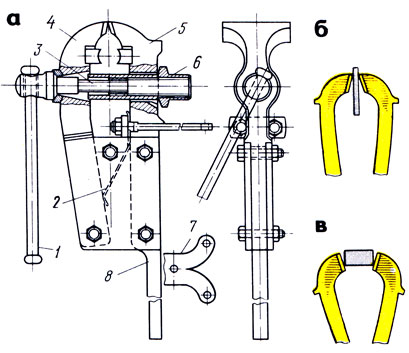

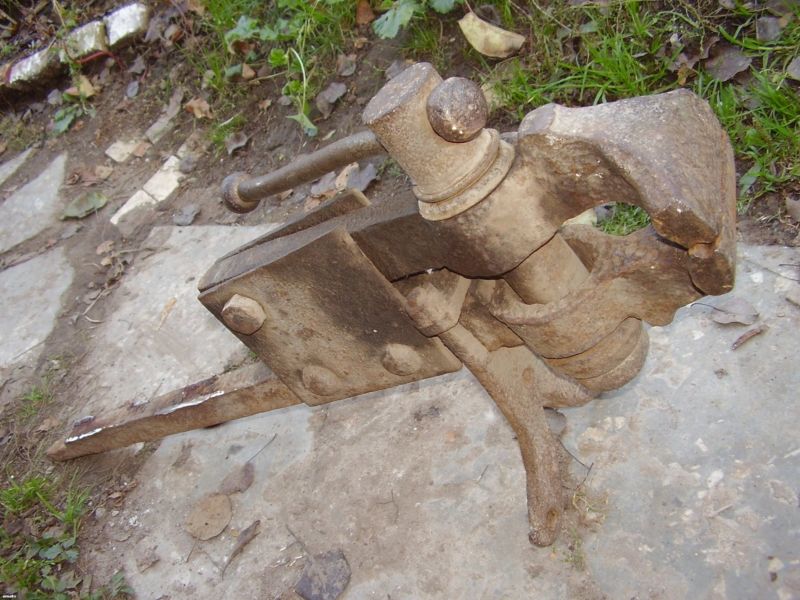

Стуловые тиски (рис. ) имеют подвижную и неподвижную губки, соединяемые между собой с помощью зажимного винта и гайки. Между губками производится закрепление обрабатываемых деталей. Неподвижная губка имеет удлиненную ногу, нижний конец которой прочно крепится к полу. В верхней части ноги имеется лапа для крепления тисков к верстаку.

Стуловые тиски отковываются из мягкой стали, а для повышения их прочности на рабочие части губок навариваются пластинки из более твердой, цементированной стали. Для болей прочного закрепления деталей в тисках на пластинках делают крестообразную насечку, после чего пластинки закаливают. Ширина губок стуловых тисков бывает 100, 130, 150, 180 мм, а развод гудок до 90, 130, 150 d 180 мм. Стуловые тиски применяют для выполнения грубых тяжелых работ, не требующих большой точности. Основным их достоинством является большая прочность и простота конструкции.

Недостатками стуловых тисков являются:

  • 1) рабочие поверхности губок тисков не сохраняют параллельность во всех положениях, а только в определенном, благодаря чему снижается прочность закрепления деталей (рис. б) ;
  • 2) резьба зажимного винта открыта и во время работы засоряется металлическими опилками, что ведет к заеданию и преждевременному износу винта и гайки.

Параллельные тиски

Параллельные тиски отличаются тем, что их подвижная губка при раскрывании тисков перемещается так, что ее рабочая поверхность остается все время параллельной рабочей поверхности неподвижной губки. Этим обеспечивается надежное нажатие обрабатываемых деталей разных размеров, кроме того, уменьшается смятие деталей в тисках. Параллельные тиски бывают неповоротные и поворотные, последние имеют возможность поворачиваться вокруг вертикальной оси вместе с укрепленной деталью и закрепляться в любом положении.

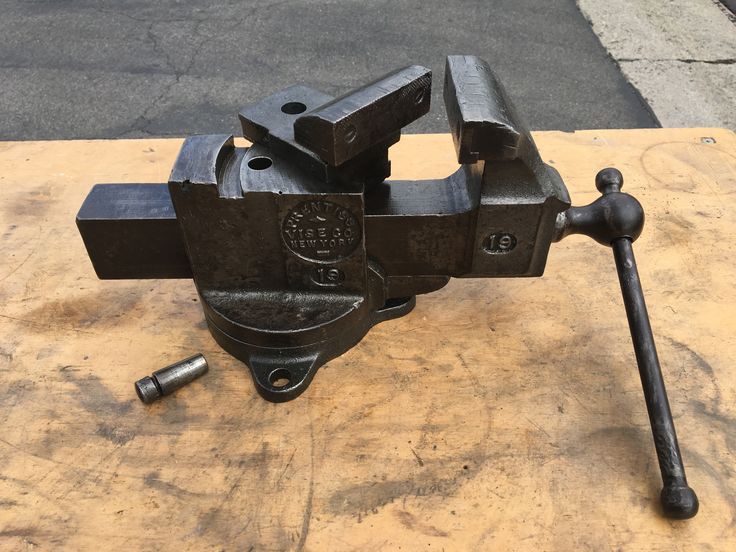

Поворотные тиски

Поворотные тиски наиболее удобны в работе. Поворотные параллельные тиски (рис.) состоят из плиты-основания, установленной на неподвижно закрепленной на верстаке плите. Обе плиты соединены друг с другом при помощи осевого болта. Неподвижная губка наглухо соединена с поворотной плитой и имеет сквозной прямоугольный вырез, в который входит призматический хвостовик подвижной губки. В результате вращения ручки и зажимного винта, входящего в неподвижно закрепленную гайку, достигается перемещение подвижной губки.

Поворот тисков вокруг вертикальной оси и закрепление их в требуемом положении осуществляется с помощью болта, снабженного ручкой. Болт соединен с зажимной гайкой, помещенной в круговом Т – образном пазе – выточке, расположенной в плите. У неподвижных тисков плита отсутствует, а плита-основание закрепляется болтами непосредственно к крышке верстака. Иногда на тисках делается небольшая площадка-наковальня, предназначенная для правки и клепки небольших деталей. Ширина губок у параллельных поворотных тисков бывает 80 и 140 мм при наибольшем разводе губок 95 и 180 мм; у неповоротных тисков ширина губок 60, 80, 100 и 10 мм при наибольшем разводе губок 45, 65, 95 и 180 мм.

В школьных учебных мастерских рекомендуется применять только параллельные тиски, имея в мастерских не более одних-двух стуловых тисков для ознакомления с ними и для выполнения отдельных очень грубых работ. Только в случае отсутствия параллельных тисков, как временный выход из положения, можно использовать стуловые тиски.

Ручные тиски

Ручные тиски (рис.) применяются для закрепления заготовок и изделий небольших размеров при операциях опиливания, сверления, паяния и др. Ручные тиски бывают различных видов и размеров. При обработке в тисках изделий, изготовленных из мягкого материала или имеющих чисто обработанные поверхности насечка, нанесенная на губках тисков, может оставлять на изделии следы, особенно при сильном зажиме. Для предохранения таких изделий от порчи на рабочие губки следует надевать накладки (нагубники), изготовленные мягкого железа, латуни, меди, свинца или дерева. Накладки могут иметь различную форму (рис.).
