«Что в черчение обозначает r10?» – Яндекс.Кью

Существует 4 типа кристаллических решеток: ионные, молекулярные, атомные и металлические.

В узлах ионных кристаллических решеток находятся ионы, как можно понять из названия. Такой тип решетки характерен для солей, оксидов и некоторых гидроксидов. Например, самый яркий представитель - NaCl. Вещества подобного строения характеризуются высокой твердостью, тугоплавкостью и нелетучестью.

В молекулярных кристаллических решетках в узлах находятся молекулы. Такие решетки могут быть полярные и неполярные. Например, I2 или N2 - неполярные, а HCl или h3O - полярные. Характерны для жидких и газообразных веществ (при н.у.). Так как молекулярные взаимодействия слабые, то и кристаллические решетки эти будут нетвердые, летучие и с низкой температурой плавления. К таким решеткам относят твердую органику (сахар, глюкоза, нафталин).

В атомных кристаллических решетках в узлах находятся атомы, связанные друг с другом прочными ковалентными связями. Такая решетка характерна простым веществам неметаллам, которые при нормальных условиях находятся в твердом состоянии, например алмаз. Температура плавления у подобных веществ очень высокая, они прочные, твердые и нерастворимы в воде.

Металлические решетки характеризуются тем, что в узлах находятся атомы или ионы одного или нескольких металлов (у сплавов). Для металлических решеток характерно наличие так называемого общего электронного облака. Так как непрерывно происходит процесс перехода валентных электронов одного атома к другому с образованием иона, то можно говорить о том, что электроны свободно двигаются в объеме всего металла. Этим свойством объясняется электро- и теплопроводность металлов. Вещества такого строения ковки и пластичны.

Вообще в материаловедении для изучения кристаллических структур существует множество методов, основанных на свойствах рентгеновского излучения (дифракция, интерференция), электронографический анализ и другие. Но если вы хотите просто определить тип решетки вещества известного состава, нужно понять к какому классу веществ оно относится и какие физико-химические свойства имеет.

Буквенные обозначения на чертежах

ГОСТ 2.321 – 84

Для оформления конструкторских документов предусмотрены основные буквенные обозначения, которые отражают следующие условные величины:

Высота и глубина

Для обозначения габаритных и суммарных размеров рекомендуется применять прописные буквы.

Если в одном и том же документе используется одинаковые буквы, для различных величин, применяются цифровые или буквенные индексы, например:

d, d1, d2, dn, dn1, dn2.

Расстояние между осями или центрами



Обозначение ширины



Указание диаметра



Обозначение высоты или глубины



Обозначение длины



Радиус элемента детали



Толщина листа



Шаг витка пружины



Углы









13. Основные правила нанесения размеров на чертеже



По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7


Рис. 8


Рис. 9


Рис. 10


Рис. 11


Рис. 12


Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.

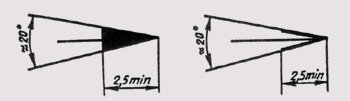

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1...5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

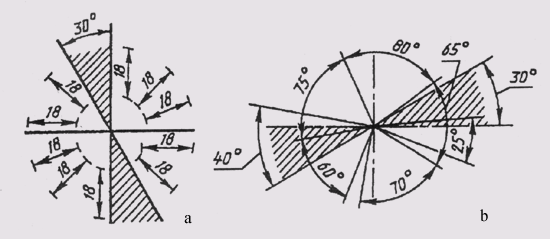

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23


Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

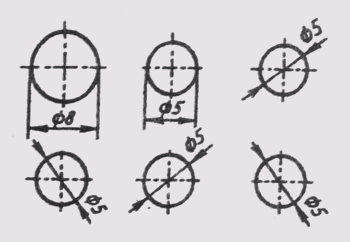

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24,

б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

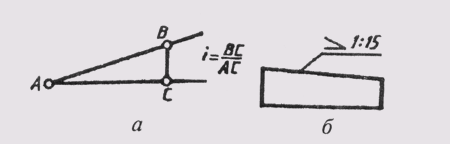

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рис. 27).

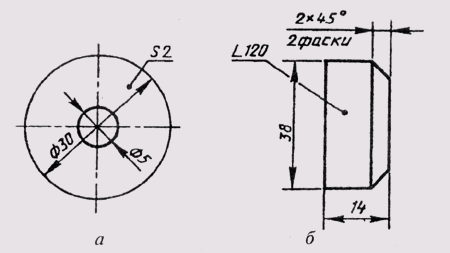

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).



Когда и как обозначать шероховатость поверхности?

При черчении любых деталей или сборок, где присутствуют элементы механической обработки, многие обратят внимание на значок в виде галочки, присутствующий на деталях в обязательном порядке в правом верхнем углу чертежа, а на сборках утыкающийся стрелочкой в определенные поверхности, так или иначе связанные с производимыми действиями. Это и есть обозначение шероховатости поверхности. Понятие, что такое шероховатость в целом, мы рассмотрели в статье, специально посвященной этому вопросу. Теперь же давайте рассмотрим, каким образом и в каких случаях она обозначается на чертеже.

Варианты обозначения шероховатости поверхности

Как и многие вопросы в конструировании, обозначение шероховатостей поверхности строго регламентируется соответствующим ГОСТом в единой системе конструкторской документации (ЕСКД). В данном конкретном случае это ГОСТ 2.309-73 – «Обозначение шероховатостей поверхностей».

При механической обработке изделия, будь то деталь, целиком изготавливаемая из материала, или дообработка сборочной единицы в сборке, на обрабатываемые поверхности наносится в обязательном порядке обозначение шероховатости. Это сделано для того, чтобы рабочие, изготавливающие вашу деталь, знали, какой чистоты должна быть поверхность детали, а не оставили вам криво и косо отрубленный кусок железа в нужных габаритных размерах.

Обозначение шероховатости производится строго регламентированным значком, его можно видеть на рисунке ниже.

Отличительной особенностью знака является тот факт, что в случае применения оного без определенной характеристики, как, например, в случае не обработки поверхности (будет рассказано чуть далее), допускается изображать его без полки, просто в виде галочки.

Виды значка делятся на три типа:

 — устанавливается в случае, когда конструктор не указывает конкретный способ обработки поверхности, требуя только конечный результат в виде определенной шероховатости поверхности.

— устанавливается в том случае, когда указанная шероховатость должна быть обязательно достигнута с удалением слоя материала с поверхности. Например, когда деталь явно берется с запасом по габаритам, оставляя допуск на обработку.

— устанавливается в тех случаях, когда поверхность не должна быть обработана с удалением слоя материала. Он же в простонародье именуется «не обработка». Обычно устанавливают на поверхности, которые не обрабатываются – внутренние и внешние диаметры труб, поверхности листов гнутых деталей, или определенные стороны листов металла, чистота поверхности которых не играет роли в изготовлении изделия. Подразумевается, что чистота этой поверхности указана в ГОСТе или ТУ на материал, указанные в поле «Материал» основной надписи, и должна ей соответствовать.

Габариты значка шероховатости имеют определенные заданные ГОСТом размеры, они показаны на рисунке ниже.

Высота маленькой полки h должна быть приблизительно равна высоте букв шрифта на поле чертежа, H больше h в от 1,5 до 5 раз, и зависит от того, что записано под полкой знака. Толщина линий примерно половина толщины от основной линии на чертеже.

Основные правила обозначение шероховатостей поверхностей:

  • Значение параметра шероховатости берется из ГОСТ 2789-73
  • Это значение записывается под полкой значка после соответствующего обозначения, описанного так же в ГОСТ 2789-73. Пример – Ra1,6; Rz50.
  • При указании наибольшего значения шероховатости указывается только это значение — Ra1,6
  • Допускается указывать наименьшее значение шероховатости — Ra6,3min
  • Допускается указывать диапазон шероховатостей от минимального до максимального значения, в таком случае пределы указывается в две строки после обозначения типа шероховатости
  • Допускается указывать несколько диапазонов разных типов шероховатостей под одним знаком. Показано на рисунке далее.

Условные обозначение направления неровностей должны соответствовать обозначениями их ГОСТ 2789-73, но приводятся они только при необходимости. Ниже приведена таблица соответствия условных обозначений направлениям неровностей.

В случае, когда достигнуть необходимой чистоты поверхности можно только конкретным способом, либо конструкция изделия подразумевает использование только одного способа обработки поверхности, этот способ указывается над полкой значка.

На чертежах допускается упрощенное изображение шероховатостей поверхностей. В таком случае нужная шероховатость обзывается одной из свободных букв, не использованных на чертеже, а полное ее обозначение расшифровывается в технических требованиях.

В случае, если направление для измерения шероховатости определенной поверхности отличается от предусмотренного ГОСТ, это отображается на чертеже при помощи специальной двунаправленной стрелки.

Как наносить обозначение шероховатости поверхности на чертеже

На чертеже шероховатость обозначается для конкретной поверхности. При этом она может располагаться как непосредственно на линии контура детали, так и на выносной линии, стрелка которой указывает на нужную поверхность. Выбирается стиль изображение исходя и загруженности чертежа для каждого конкретного случая отдельно. Также допускается наносить шероховатость на продолжение размерной линии, принадлежащей к искомой поверхности.

Стоит обратить внимание, что наносить обозначение шероховатости на линиях невидимого контура допускается только в тех случаях, если по ним нанесен размер.

При обозначении шероховатости для всей детали целиком, ее значение приводят в правом верхней углу чертежа согласно схеме, указанной на рисунке ниже.

Если при указании общей шероховатости помимо этого на поле чертежа показаны шероховатости для конкретных поверхностей – справа от углового обозначения указывается знак в скобках, говорящий слесарю или токарю о том, что помимо общего значения где-то на поле чертежа есть и дополнительное. Самое распространенное – общая шероховатость 6,3 и не обработка в скобках.

Варианты указания шероховатостей для конкретных поверхностей показаны на рисунке ниже.

В случае, если указанная для поверхности шероховатость применяется для всего контура детали, а не только для той поверхности, на которую нанесена – в значке шероховатости рисуется круг.

Ну и стоит отметить последний вариант, когда шероховатость обозначается не для одной плоскости, а для сложной составной поверхности. В таком случае допускается указывать ее в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности.

Надеюсь, что эта статья будет полезной тем, кто хочет быстро понять, что же нужно поставить на чертеже и как это сделать правильно.

Обозначение: высота, ширина, длина. Ширина

Построение чертежей - дело непростое, но без него в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болт или гайку, полку для книг, дизайн нового платья и подобное), изначально нужно провести соответствующие вычисления и нарисовать чертеж будущего изделия. Однако часто составляет его один человек, а занимается изготовлением чего-либо по этой схеме другой.

Чтобы не возникло путаницы в понимании изображенного предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, применяемых при проектировании. Каковы они? Давайте узнаем.

Величины

Площадь, длина, ширина, высота и другие обозначения подобного характера являются не только физическими, но и математическими величинами.

обозначение высота ширина длина

Единое их буквенное обозначение (используемое всеми странами) было уставлено в середине ХХ века Международной системой единиц (СИ) и применяется по сей день. Именно по этой причине все подобные параметры обозначаются латинскими, а не кириллическими буквами или арабской вязью. Чтобы не создавать отдельных трудностей, при разработке стандартов конструкторской документации в большинстве современных стран решено было использовать практически те же условные обозначения, что применяются в физике или геометрии.

Любой выпускник школы помнит, что в зависимости от того, двухмерная или трехмерная фигура (изделие) изображена на чертеже, она обладает набором основных параметров. Если присутствуют два измерения - это ширина и длина, если их три – добавляется еще и высота.

условные обозначения длины ширины высоты

Итак, для начала давайте выясним, как правильно длину, ширину, высоту обозначать на чертежах.

Ширина

Как было сказано выше, в математике рассматриваемая величина является одним из трех пространственных измерений любого объекта, при условии что его замеры производятся в поперечном направлении. Так чем знаменита ширина? Обозначение буквой «В» она имеет. Об этом известно во всём мире. Причем, согласно ГОСТу, допустимо применение как заглавной, так и строчной латинских литер. Часто возникает вопрос о том, почему именно такая буква выбрана. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия величины. При этом ширина на английском будет выглядеть как "width".

Вероятно, здесь дело в том, что данный параметр наиболее широкое применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «b», «с». Согласно этой традиции, при выборе литера «В» (или «b») была заимствована системой СИ (хотя для других двух измерений стали применять отличные от геометрических символы).

Большинство полагает, что это было сделано, дабы не путать ширину (обозначение буквой «B»/«b») с весом. Дело в том, что последний иногда именуется как «W» (сокращение от английского названия weight), хотя допустимо использование и других литер («G» и «Р»). Согласно международным нормам системы СИ, измеряется ширина в метрах или кратных (дольных) их единицах. Стоит отметить, что в геометрии иногда также допустимо использовать «w» для обозначения ширины, однако в физике и остальных точных науках такое обозначение, как правило, не применяется.

Длина

Как уже было указано, в математике длина, высота, ширина – это три пространственных измерения. При этом, если ширина является линейным размером в поперечном направлении, то длина - в продольном. Рассматривая ее как величину физики можно понять, что под этим словом подразумевается численная характеристика протяжности линий.

В английском языке этот термин именуется length. Именно из-за этого данная величина обозначается заглавной или строчной начальной литерой этого слова - «L». Как и ширина, длина измеряется в метрах или их кратных (дольных) единицах.

Высота

Наличие этой величины указывает на то, что приходится иметь дело с более сложным - трехмерным пространством. В отличие от длины и ширины, высота численно характеризует размер объекта в вертикальном направлении.

буквенное обозначение длины ширины высоты

На английском она пишется как "height". Поэтому, согласно международным нормам, ее обозначают латинской литерой «Н»/«h». Помимо высоты, в чертежах иногда эта буква выступает и как глубины обозначение. Высота, ширина и длина – все все эти параметры измеряются в метрах и их кратных и дольных единицах (километры, сантиметры, миллиметры и т. п.).

Радиус и диаметр

Помимо рассмотренных параметров, при составлении чертежей приходится иметь дело и с иными.

длина высота ширина

Например, при работе с окружностями возникает необходимость в определении их радиуса. Так именуется отрезок, который соединяет две точки. Первая из них является центром. Вторая находится непосредственно на самой окружности. На латыни это слово выглядит как "radius". Отсюда и общепринятое сокращение: строчная или заглавная «R»/«r».

Чертя окружности, помимо радиуса часто приходится сталкиваться с близким к нему явлением – диаметром. Он также является отрезком, соединяющим две точки на окружности. При этом он обязательно проходит через центр.

длина ширина высота как правильно

Численно диаметр равен двум радиусам. По-английски это слово пишется так: "diameter". Отсюда и сокращение – большая или маленькая латинская буква «D»/«d». Часто диаметр на чертежах обозначают при помощи перечеркнутого круга – «Ø».

ширина обозначение буквой

Хотя это распространенное сокращение, стоит иметь в виду, что ГОСТ предусматривает использование только латинской «D»/«d».

Толщина

Большинство из нас помнят школьные уроки математики. Ещё тогда учителя рассказывали, что, латинской литерой «s» принято обозначать такую величину, как площадь. Однако, согласно общепринятым нормам, на чертежах таким способом записывается совсем другой параметр – толщина.

ширина обозначение буквой

Почему так? Известно, что в случае с высотой, шириной, длиной, обозначение буквами можно было объяснить их написанием или традицией. Вот только толщина по-английски выглядит как "thickness", а в латинском варианте - "crassities". Также непонятно, почему, в отличие от других величин, толщину можно обозначать только строчной литерой. Обозначение «s» также применяется при описании толщины страниц, стенок, ребер и так далее.

Периметр и площадь

В отличие от всех перечисленных выше величин, слово «периметр» пришло не из латыни или английского, а из греческого языка. Оно образовано от "περιμετρέο" («измерять окружность»). И сегодня этот термин сохранил свое значение (общая длина границ фигуры). Впоследствии слово попало в английский язык ("perimeter") и закрепилось в системе СИ в виде сокращения буквой «Р».

Площадь - это величина, показывающая количественную характеристику геометрической фигуры, обладающей двумя измерениями (длиной и шириной). В отличие от всего перечисленного ранее, она измеряется в квадратных метрах (а также в дольных и кратных их единицах). Что касается буквенного обозначения площади, то в разных сферах оно отличается. Например, в математике это знакомая всем с детства латинская литера «S». Почему так – нет информации.

длина высота ширина Некоторые по незнанию думают, что это связано с английским написанием слова "square". Однако в нем математическая площадь – это "area", а "square" - это площадь в архитектурном понимании. Кстати, стоит вспомнить, что "square" - название геометрической фигуры "квадрат". Так что стоит быть внимательным при изучении чертежей на английском языке. Из-за перевода "area" в отдельных дисциплинах в качестве обозначения применяется литера «А». В редких случаях также используется «F», однако в физике данная буква означает величину под названием «сила» ("fortis").

Другие распространенные сокращения

Обозначения высоты, ширины, длины, толщины, радиуса, диаметра являются наиболее употребляемыми при составлении чертежей. Однако есть и другие величины, которые тоже часто присутствуют в них. Например, строчное «t». В физике это означает «температуру», однако согласно ГОСТу Единой системы конструкторской документации, данная литера - это шаг (винтовых пружин, заклепочных соединений и подобного). При этом она не используется, когда речь идет о зубчатых зацеплениях и резьбе.

Заглавная и строчная буква «A»/«a» (согласно все тем же нормам) в чертежах применяется, чтобы обозначать не площадь, а межцентровое и межосевое расстояние. Помимо различных величин, в чертежах часто приходится обозначать углы разного размера. Для этого принято использовать строчные литеры греческого алфавита. Наиболее применяемые - «α», «β», «γ» и «δ». Однако допустимо использовать и другие.

Какой стандарт определяет буквенное обозначение длины, ширины, высоты, площади и других величин?

Как уже было сказано выше, чтобы не было недопонимания при прочтении чертежа, представителями разных народов приняты общие стандарты буквенного обозначения. Иными словами, если вы сомневаетесь в интерпретации того или иного сокращения, загляните в ГОСТы. Таким образом вы узнаете, как правильно обозначается высота, ширины, длина, диаметр, радиус и так далее.

площадь длина ширина высота

Для Российской Федерации таким нормативным документом является ГОСТ 2.321-84. Он был внедрен еще в марте 1984 г. (во времена СССР), взамен устаревшего ГОСТа 3452—59.

Чтение чертежей - правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.


В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж - это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.


Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.


Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.


Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.


Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.


Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.


Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.


Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

  1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

  2. Цифровые, выражающие значения размеров, величину угла и т. п.

  3. Буквенно-цифровые, встречаются в основном в электрических схемах.

  4. Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.


Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

  • читается основная надпись чертежа;

  • определяется главный вид;

  • анализируются виды и мысленно объединяются в единое целое;

  • определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.


Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи - это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

Обозначения на машиностроительных чертежах

Чертеж изделии представляет собой его графическое изображение, выполненное в определенном масштабе, с указанием размеров и условно выраженных технических условий, соблюдение которых должно быть обеспечено при изготовлении изделия. Чертежи выполняются по единым правилам, установленным в ГОСТах Единой Системы Конструкторской Документации (ЕСКД).

Обозначение материалов в сечениях. В табл.I.5 приведено графическое обозначение материалов, наиболее распространенных в машиностроении

Обозначение размеров поверхностей изделий. В табл.I.6 даны обозначения размеров на машиностроительных чертежах. Размеры должны сопровождаться оказанием допустимых предельных отклонений от номинальных значений Предельные отклонения могут быть указаны числами 18+0,015; 12-0,032-0,059 или условными обозначениями расположения полей допусков — прописными и строчными буквами латинского алфавита, например 18Н7, 12е8, где числа справа — квалитет.

Обозначения допусков формы и расположения поверхностей. Они указываются на чертежах условными обозначениями по ГОСТ 2.308—79 (СТ СЭВ 368—76), помещенными в прямоугольные рамки, разделенные на части. В первой чисти помещается знак вида допуска; во второй — числовое значение допуска (мм), а в третьей— буквенное обозначение поверхности, с которой связан допуск и которая является базой. Примеры указания на чертежах допусков формы и расположения поверхностей приводятся в табл. 1.7.

Условные обозначения на эскизах технологической документации. Технологическая документация приведена в единой системе ЕСТД (ГОСТ 3.1105—74 и ГОСТ 3.1404—74). В число документов единой системы входяг технологические эскизы, в которых применяется ряд условных обозначений установки и закрепления заготовок на стайках (табл. 1.8). Условия установки и закрепления заготовок необходимо строго выполнять, чтобы обеспечить изготовление изделий в пределах допустимых отклонений.

Эскизы выполняются с соблюдением следующих условий:

  1. заготовка изображается в таком положении, в котором она обрабатывается;
  2. обрабатываемые поверхности указываются линиями, толщина которых не менее чем вдвое больше других линии;
  3. на эскизе указываются уже обработанными поверхности, которые надлежит обрабатывать в данной операции;
  4. поверхности, обрабатываемые в данной операции, имеют обозначенные на эскизе размеры, допуски и знаки шероховатоечн, которые должны быть обеспечены;
  5. движение заготовки и инструмента указывается стрелками.

Таблица I.5 Графическое обозначение материалов на чертежах

Металлы и твердые сплавы

Неметаллические материалы ДСП * (за исключением древесины и фанеры)

Абразивы, керамика, растворы и др.

Древесина

* Древесно-стружечные плиты



Таблица I.6. Обозначения размеров

Линейные размеры и правильные отклонения, выраженные и миллиметрах, указывают без единицы измерения. Другие единицы измерении следует проставлять рядом с числом

Перед значениями диаметральных размеров цилиндрических поверхностей ставится знак диаметра

Размерная линия параллельна направлению, по которому откладывается обозначаемый ею размер участка, а выносные линии перпендикулярны ему. Угловые отклонения указываются с единицами измерения

Перед значением радиуса ставится буква R; над размером дуги ставится ее знак.
Размеры относительно низкой точности (квалитеты 14, 15, 16, 17) могут указываться без предельных отклонении. Точность их выполнения оговаривается в общих технических условиях на изделие

При различной шероховатости одной и той же поверхности такие ее участки разграничиваются сплошной тонкой линией. Указываются размеры участков

Размеры цилиндрических резьб содержат рядом с ними указания: какая это резьба — русскими буквами, шаг, степень точности и основное отклонение — латинской букво

Что значит

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании

Загрузка…

  1. Авторизоваться зарегистрироваться
  2. текущее сообщество

.

magrittr - Что означает%>% в R

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
,

ascii - Что означает \ n \ r?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. работы Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
