Применение белого чугуна
Белый чугун – это сплав с большим содержанием углерода, имеющий на изломе светлый цвет. Находящийся в его составе цементит, дает излому некоторый блеск, а за счет графита чугун имеет светлый оттенок. Основное использование данного материала – переплавка в различные сплавы. В зависимости от формы зерен графитов, определяется вид чугуна.
В составе белого чугуна могут быть сера, фосфор, кремний, марганец. А так как сам по себе материал довольно хрупкий, то в него так же могут добавлять хром, ванедий, никель, алюминий для получения прочности.
Чугун можно одновременно определять как высокотвердый и хрупкий материал, в результате чего обработка заготовок привычным механическим способом становится затруднительной (фрезерование, резание и другие). Для более успешной обработки необходимо обращаться к специальным приемам, где задействованы инструменты из быстрорежущей стали.
В промышленности крайне редко можно встретить применение белого чугуна в чистом виде, обычно он используется для переплавки в стали.
Во время выплавки материала можно контролировать степень графитизации, и в результате получить некоторые переходные стадии чугуна, которые называют отбеленным чугуном. В нем помимо карбида железа находится графитовый углерод. Обычно полученный таким способом чугун применяется для фрикционных деталей механизмов сухого трения. Самое известное использование их – тормозные колодки. Ну а так как получаемые сплавы имеют повышенную износоустойчивость, то их можно использовать для прокатного оборудования (валы и валки).
Помимо полученной крепости, материалу можно придать жаростойкость, износоустойчивость. Для этого белый чугун дополнительно легируется никелем и хромом. Полученный справ так и называют износостойким. Область применения такого материала – отливка деталей, которые впоследствии подвергаются термообработке.
Чтобы получить износостойкий чугун, помимо никеля и хрома в основной сплав могут быть добавлены и другие компоненты, но в гораздо меньшем количестве (титан, медь). Они то и придают материалу ожидаемую износостойкость, необходимую для арматуры и деталей печей, пескометов, мельниц, дробометов.
Маркировка белого чугуна начинается от предельного, показывая, какая часть кремния в нем находится: П, ПЛ, ПФ, ПВК. Если чугун имеет износостойкость, то его маркировка будет соответствующей: ИЧХ, ИЧ. И каждый раз исходным материалом для нового справа является белый доэвтектический чугун. Для получения ковкого чугуна необходимо использовать метод обжига.
29/07/2013, 09:07
Ручные лебедки: особенности, виды, преимущества
Электрические лебедки промышленного назначения
Лазерная резка металла
Конструкционные особенности двухэтажных зданий из металлоконструкций и сэндвич-панелей
Наиболее эффективным способом противостояния возгораниям
Применение, свойства и структура белого чугуна
Чугуном называется сплав железа с углеродом и другими элементами.
Стоит отметить, что главной особенностью чугуна является именно содержание в справе углерода, минимальное значение которого должно составлять 2,14%. Именно данный показатель содержания углерода в сплаве является точкой предельной растворимости углерода в аустените на диаграмме состояний. Все сплавы, в которых количество углерода ниже, чем 2,14%, называются сталью. Благодаря углероду сплавы железа приобретают твердость, однако, при этом, теряют свою пластичность наряду с вязкостью. Углерод в чугуне присутствует в виде графита или цементита. В зависимости от того, графит какой формы содержится в чугуне графит, различают несколько видов чугуна:
- белый;
- серый;
- ковкий;
- высокопрочный.
Кроме углерода в составе чугуна присутствуют также примеси. Как правило это кремний, марганец, сера, фосфор. Чугун сочетает в себе два качества – с одной стороны это хрупкость, с другой стороны – прочность. Именно это делает чугун незаменимым во многих сферах человеческой деятельности.
Белый чугун в своем составе содержит углеродные соединения – цементиты. Своим названием белые чугуны обязаны характерному белому окрасу и блеску, хорошо видному на изломе. Такой блеск образуется на поверхности чугуна в связи с отсутствием в сплаве больших включений графита. В белом чугуне выявить графит можно только двумя путями – с помощью спектрального анализа или химического.
Состав белого чугуна
Углерод в белом чугуне имеет связанный вид. (Fe3C). Его количественное содержание в данном сплаве определяет следующие виды белого чугуна:
- доэвтектический белый чугун. Для данного чугуна характерно содержание углерода от 2,14% до 4,3%. После полного остывания структура данного чугуна представляет собой структуру перлита, ледебурита (перлит и цементит), а также вторичного цементита;
- эвтектический белый чугун. Основной характеристикой данного сплава является содержание углерода в количестве 4,3%;
- заэвтектический белый чугун отличается от двух предыдущих видов повышенным содержанием в своем составе углерода – от 4,35% до 6,67%.
Кроме этого, данный сплав также подразделяется на обыкновенный, отбеленный, а также легированный.
Внутренняя структура белого чугуна представлена сплавами двух химических элементов – железа и углерода. Вопреки тому, что производство белого чугуна осуществляется в условиях достаточно высокого температурного режима, он сохраняет мелко зернистую структуру, что, в свою очередь, и дает тот самый характерный белый цвет на изломе детали, выполненной из данного чугуна.
Стоит отметить, что структура доэвтектического сплава всегда присутствует цементит, процентное содержание которого может достигать 100%. Однако, данная ситуация больше характерна для эвтектического металла. А вот заэвтектический вид белого чугуна состоит из эвтектики и первичного цементита.
Представителем таких сплавов является отбеленный чугун, в основе которого находится серый или высокопрочный чугун. В поверхностном слое данного чугуна отмечается высокое процентное содержания ледебурита и перлита.
В чугуне также могут присутствовать и легированные элементы, такие как хром, никель, алюминий и другие. В зависимости от того, какое количество легируемых элементов содержится в составе чугуна, существуют следующие виды сплавов:
- низколегированные, содержащие в своем составе максимум 2,5% легирующих добавок;
- среднелегированные, в которых процентное содержание легируемых добавок может составлять 10%;
- высоколегированные, которые содержат 10% и более легируемых элементов.
Свойства белого чугуна
Как уже говорилось выше, чугун отличается своей прочностью и хрупкостью одновременно. Однако, данное сочетание качеств придает ему множество уникальных свойств, делающих чугун незаменимым материалом для применения во многих сферах человеческой деятельности.
Среди таких качеств можно выделить следующие:
- высокая твердость;
- высокое удельное сопротивление;
- высокая износостойкость;
- устойчивость к воздействию на материал высоких температур;
- устойчивость к коррозии, а также к различного рода кислотам.
Стоит отметить, что белые чугуны, в которых отмечается пониженное процентное содержание углерода, более устойчивы к воздействию на них высоких температур. Данное свойство применяется с целью уменьшения числа трещин в отливках.
Однако, нет ничего идеального. Не смотря на множество достоинств и уникальность, чугун также обладает и некими недостатками:
- низкие литейные свойства;
- хрупкий;
- отливки и детали из белого чугуна плохо поддаются обработке;
- большая усадка, порой достигающая 2%;
- низкая стойкость к ударам;
- плохая свариваемость.
Применение белого чугуна
В связи с тем, что обыкновенный белый чугун плохо поддается механической и термической обработке, область его применения является достаточно ограниченной.
Как правило для изготовления изделий его используют в виде необработанных или частично обработанных отливок.
Однако, все же сплав используется для изготовления габаритных изделий простой конфигурации, а также узлов и агрегатов, постоянно подвергающихся воздействию абразивных материалов. В связи с этим он нашел свое применение в машиностроении, станкостроении, судостроении. Так, белый чугун используется для изготовления корпусов и деталей станков и прокатных станов, шаров для мельниц, приводных и опорных колес. Также он является сырьем для производства некоторых деталей легковых и грузовых автомобилей, тракторов, комбайнов, а также различной габаритной сельскохозяйственной техники. Легирующие элементы, как уже писалось выше, позволяют существенно улучшить сплав, наделяя его специально заданными свойствами. Это позволяет использовать белый чугун для производства плит, имеющих различную форму поверхности.
Стоит отметить, что белый чугун представляет собой сырье, из которого изготавливаются ковкие сорта железоуглеродистых чугунных и стальных сплавов.
Теги: чугун , легированный чугун , использование чугуна , белый чугун , доэвтектический чугун , эвтектический чугун , заэвтектический чугун
Белый чугун – ISPATGURU
Белый чугун
- Satyendra
- 14 мая 2014
- 0 Комментарии
- литье из аллоя, чугун, графит, микро -структура, белый железо,
191919191919191919191919 1919 19 1919 Белый чугун
Термин «чугун» относится к тем сплавам железа и кремния, которые содержат 1,8 % – 4 углерода (C) и обычно 0,5 % – 3 % кремния (Si). Чугун является важным конструкционным материалом, обладающим рядом преимуществ, в основном хорошей литейностью и обрабатываемостью, а также умеренными механическими свойствами.
Белый чугун содержит 1,8–3,6 % C, 0,5–1,9 % Si и 1–2 % марганца (Mn). Белые чугуны называются так потому, что при разрушении поверхность излома белая.
Это отличается от серой поверхности излома, обычно характерной для других чугунов, содержащих графит.
Белый чугун — это чугун без каких-либо легирующих добавок и с низким содержанием C и Si, так что структура представляет собой твердый хрупкий карбид железа (Fe?C, также называемый цементитом) без свободного графита. Высокая скорость охлаждения предотвращает осаждение C в виде графита. Вместо этого С, который находится в растворе в расплаве, образует карбид железа. Структура белого чугуна состоит из перлита и ледебурита, эвтектической смеси перлита (преобразованного из аустенита) и цементита. Цементит твердый и хрупкий и доминирует в микроструктуре белого чугуна. Таким образом, белый чугун является твердым и хрупким и имеет белый кристаллический излом, поскольку он практически не содержит графита. Типичная микроструктура белого чугуна показана на рис. 1.

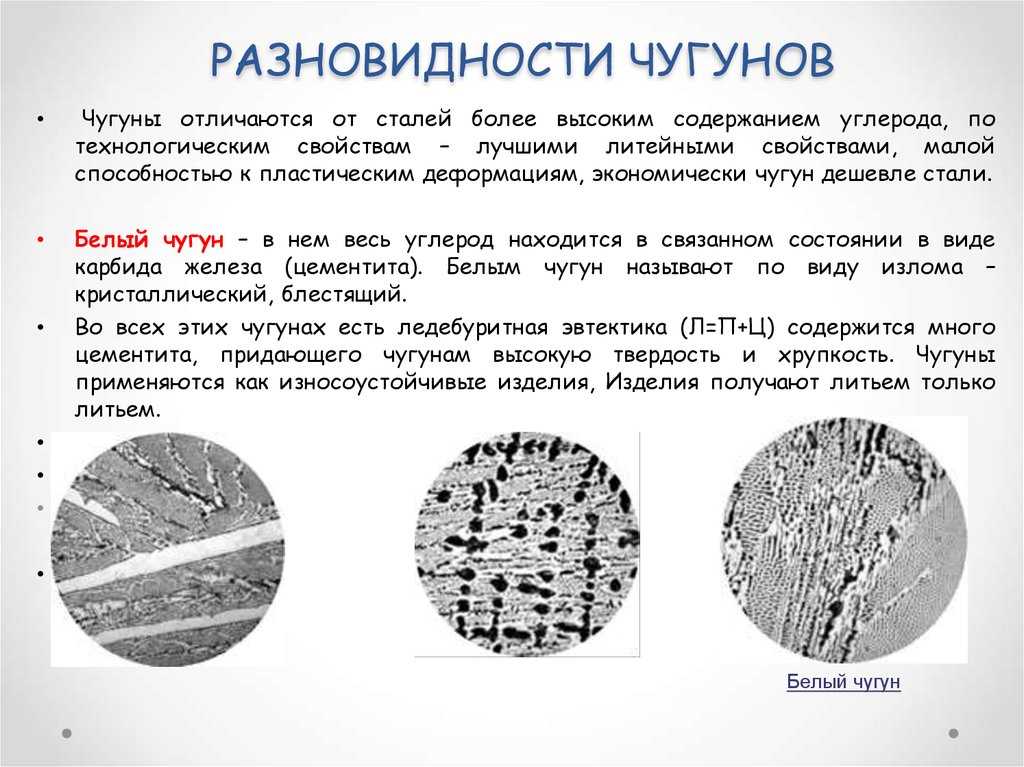

Рис. 1 Типичная микроструктура белого чугуна
Белый чугун не обладает такой легкой литейностью, как другие чугуны, потому что его температура затвердевания обычно выше, и он затвердевает с углеродом в его комбинированной форме в виде карбида железа.
.
Белый чугун обладает высокой прочностью на сжатие и отличной износостойкостью, сохраняет свою твердость в течение ограниченного времени даже до красного каления. Его можно получить в отдельных областях отливки, например, на периферии кулачка, вызывая локальное быстрое затвердевание железа. Белый чугун на поверхности отливки называют кокилью. Его получают путем изготовления той части формы, где требуется белый чугун, из материала, который может очень быстро отводить тепло, такого как железо или графит. В некоторых случаях отливки разрабатываются и производятся так, чтобы иметь белую структуру в определенных областях и серую или чешуйчатую структуру в других местах для повышения ударной вязкости. Применение этих чугунов ограничено из-за недостаточной ударопрочности и сложности сохранения структуры в более толстых секциях.
Благодаря большой массе карбидов, особенно в легированном виде, белый чугун обладает отличной стойкостью к износу и истиранию. Он обычно используется для износостойкой поверхности.
Он используется для дробеструйных сопел, валков прокатных станов, дробилок, измельчителей и футеровок шаровых мельниц. Охлаждая серый или ковкий чугун снаружи и давая ему медленно остыть внутри, можно изготавливать детали с твердой поверхностью из белого чугуна с ковким сердечником (отбеленное литье).

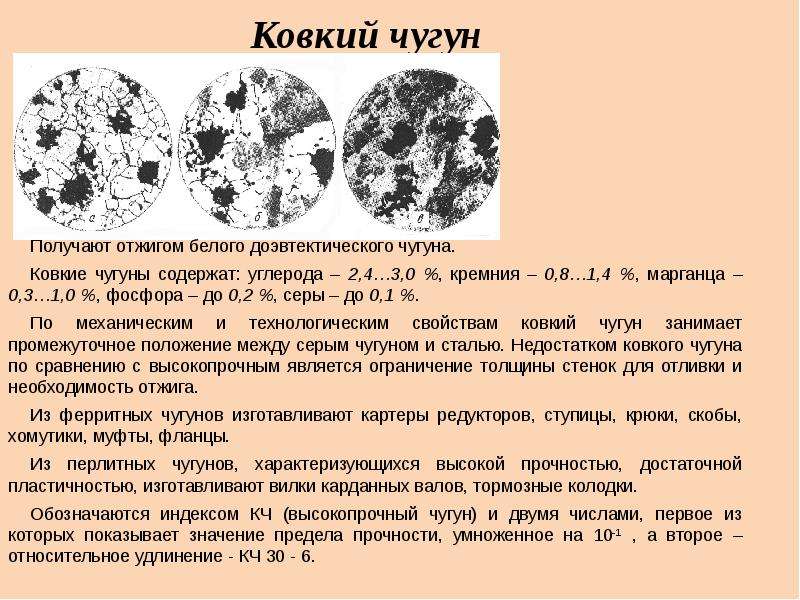

Пластичность белого чугуна можно улучшить путем превращения в ковкий чугун при длительном нагреве от 800°С до 9°С.00 град С в неокислительной атмосфере. Цементит превращается в мелкие кластеры графита. Типичные области применения ковкого чугуна включают шатуны, шестерни и клапаны для тяжелых условий эксплуатации.
Белый чугун хрупок и почти не поддается механической обработке. Он очень твердый и поэтому трудно режется. Эти чугуны очень твердые, поэтому для резки во время подготовки образцов для микроскопического анализа рекомендуется использовать кубический отрезной круг из нитрида бора. Под микроскопом цементит можно наблюдать при большом увеличении в виде перлита в результате превращения высокотемпературных аустенитных дендритов.
Матрица ферритовая.
Высоколегированный белый чугун
Высоколегированный белый чугун отличается от обычного чугуна тем, что содержит легирующие элементы. В этих чугунах содержание легирующих элементов значительно превышает 4 %, и, следовательно, они не могут быть получены ковшовыми добавками к чугунам стандартных составов. Их обычно производят в литейных цехах, специально оборудованных для производства высоколегированных чугунов.
Высоколегированные белые чугуны в основном используются для обеспечения стойкости к истиранию и легко отливаются в детали, необходимые в машинах для дробления, измельчения и обработки абразивных материалов. Содержание хрома в высоколегированных белых чугунах повышает коррозионную стойкость этих чугунов. Большая объемная доля первичных и/или эвтектических карбидов в их микроструктуре обеспечивает высокую твердость, необходимую для дробления и измельчения других материалов. Металлическая матрица, поддерживающая карбидную фазу в этих чугунах, может регулироваться количеством легирующего элемента, а также термической обработкой для достижения надлежащего баланса между стойкостью к истиранию и ударной вязкостью, необходимой для выдерживания повторяющихся ударов.
Твердость отливок из высоколегированного белого чугуна обычно находится в диапазоне от HB 450 до HB 800, тогда как твердость отливок из низколегированного белого чугуна (содержание легирующих элементов менее 4 %) обычно находится в диапазоне от HB 350 до HB 800. HB 550.
Высоколегированные белые чугуны делятся на две основные группы:
- Никелевые (Ni) – хромовые (Cr) белые чугуны – это чугуны с низким содержанием хрома, содержащие от 3 % до 5 % Ni и 1 % до 4 % Cr. Одна марка этих чугунов содержит от 7 % до 11 % Cr.
- Хромомолибденовые (Mo) белые чугуны. Эти белые чугуны содержат от 11 % до 23 % Cr, до 3 % Mo и часто дополнительно легированы никелем или медью (Cu).
Существует также третья группа высоколегированных белых чугунов. Эта группа включает белый чугун с содержанием 25 % или 28 % Cr, который может содержать добавки других легирующих элементов Mo и/или Ni до 1,5 %. Хромоникелевые белые чугуны также обычно классифицируются как Ni-твердые типы от 1 до 4.
Белые никель-хромовые чугуны также известны как Ni-твердые чугуны. Эти белые чугуны производятся более 50 лет и являются старейшей группой высоколегированных белых чугунов промышленного значения. Никелированные белые чугуны являются очень экономичными материалами для дробления и измельчения. Это мартенситные белые чугуны, в которых Ni является основным легирующим элементом. Ni на уровне от 3 % до 5 % эффективно подавляет превращение аустенитной матрицы в перлит, тем самым обеспечивая образование твердой мартенситной структуры (обычно содержащей значительное количество остаточного аустенита) при охлаждении в литейной форме. Процентное содержание хрома в этих легированных белых чугунах находится на уровне от 1,4 % до 4 %, чтобы обеспечить затвердевание чугуна как карбида, то есть противодействовать графитизирующему эффекту никеля.
Оптимальный состав никель-хромового белого чугуна зависит от свойств, необходимых для условий эксплуатации, а также от размеров и веса отливки.
Сопротивление истиранию обычно зависит от объемной твердости и объема карбида в микроструктуре. Существует четыре типа белых чугунов Ni-Cr.
Первый тип называется «Класс I тип A» или «Ni-Hard 1». Этот тип белого чугуна используется, когда основным требованием является стойкость к истиранию, а устойчивость к ударным нагрузкам имеет второстепенное значение.
Второй тип называется «Класс I тип B» или «Ni-Hard 2». Этот тип белого чугуна имеет более высокую ударную вязкость из-за меньшего содержания карбида и используется в тех областях, где присутствуют повторяющиеся удары.
Третий тип называется «Класс J тип C» или Ni-Hard 3. Это специальная марка сплава Ni-Cr. Он используется для кокильного литья, специализированных процессов литья в песчаные формы, а также для производства мелющих шаров и заготовок.
Четвертый тип называется «Класс I тип D» или Ni-Hard 4. Это модифицированное железо Ni-Cr, которое содержит более высокие уровни Cr, от 7 % до 11 %, и повышенное содержание Ni, от 7 до 11 %.
от 5 % до 7 %. Содержание C в железе варьируется в зависимости от свойств, необходимых для предполагаемого использования.
Белый чугун с высоким содержанием хрома обладает очень хорошей стойкостью к истиранию. Эти белые чугуны эффективно используются в шламовых насосах, кирпичных формах, мельницах для измельчения угля, дробеструйном оборудовании и компонентах для разработки карьеров, добычи твердых пород и измельчения. В некоторых случаях эти легированные белые чугуны также должны выдерживать большие ударные нагрузки. Чугуны этой группы признаны обладающими лучшим сочетанием ударной вязкости и стойкости к истиранию среди белых чугунов.
Как и в случае с большинством износостойких материалов, в белых чугунах с высоким содержанием Cr также существует компромисс между износостойкостью и ударной вязкостью. Изменяя состав и термическую обработку, эти свойства можно регулировать для удовлетворения потребностей большинства абразивных применений. Спецификация ASTM A 532 охватывает составы и твердость двух основных классов белых чугунов с высоким содержанием Cr.
Белые хромомолибденовые чугуны (класс II по ASTM A532) содержат от 11 % до 23 % Cr и до 3,5 % Mo и обычно доступны либо в литом виде с аустенитной или аустенитно-мартенситной матрицей, либо в виде термически обработанных с мартенситной микроструктурой матрицы. для максимальной стойкости к истиранию и прочности. Эти белые чугуны обычно считаются самыми твердыми из всех марок белых чугунов. По сравнению с белым чугуном Ni-Cr с более низким содержанием сплава эвтектические карбиды более твердые и могут подвергаться термообработке для получения отливок с более высокой твердостью. Mo, а также Ni и Cu, когда это необходимо, добавляют для предотвращения перлита и обеспечения максимальной твердости.
Белый чугун с высоким содержанием Cr (класс III по ASTM A 532) представляет собой самый старый сорт белого чугуна с высоким содержанием Cr, самые ранние патенты на который относятся к 1917 году. Эти белые чугуны общего назначения, также называемые 25 % Cr и 28 Чугуны с % Cr содержат от 23 % до 28 % Cr и до 1,5 % Мо.
Для предотвращения образования перлита и достижения максимальной твердости Мо добавляется во все литые секции, кроме самых легких. Также практикуется легирование Ni и Cu до 1 %. Хотя максимально достижимая твердость не так высока, как у белых хромомолибденовых чугунов класса II, эти легированные белые чугуны выбирают, когда также требуется стойкость к коррозии.
Чугун против стали: каковы их преимущества и недостатки?
Популярными металлами являются как сталь, так и чугун, но часто они используются по-разному. Ключевым фактором, отличающим одно от другого, является количество углерода в каждом из них и, в меньшей степени, количество кремния. Хотя это может показаться тонким различием, оно имеет большое значение для свойств и использования чугуна и стали.
В этой статье объясняется, что делает чугун и сталь уникальными, чтобы помочь вам решить, какой металл является правильным выбором для вашего следующего литейного проекта.
Содержание
Чугун: преимущества и применение
Как и сталь, чугун представляет собой сплав на основе железа.
Однако, чтобы считаться чугуном, металл должен иметь содержание углерода 2-4% и содержание кремния 1-3% по весу. Этот химический состав придает чугуну ряд полезных свойств:
- Прочность на сжатие – Чугун обладает очень высокой прочностью при воздействии сжимающих усилий.
- Литейные свойства – Благодаря более низким температурам плавления и литья, лучшей текучести и меньшей усадке чугун дешевле и легче отливается, чем сталь.
- Обрабатываемость – Более мягкие чугуны, такие как серый чугун, обычно очень легко поддаются быстрой и точной обработке.
- Твердость – По сравнению с другими «дешевыми металлами» чугун обладает высокой твердостью.
- Стоимость – Одной из самых привлекательных особенностей чугуна является то, что он предлагает широкий выбор хороших свойств по низкой цене.
Чугун фактически можно разделить на серый чугун, белый чугун, ковкий чугун и ковкий чугун.
Каждый тип направлен на улучшение определенных свойств для конкретного применения, например, на более высокую твердость белого чугуна.
Применение чугуна широкое, но вот несколько наиболее важных:
- Чугунные сковороды и другая кухонная посуда

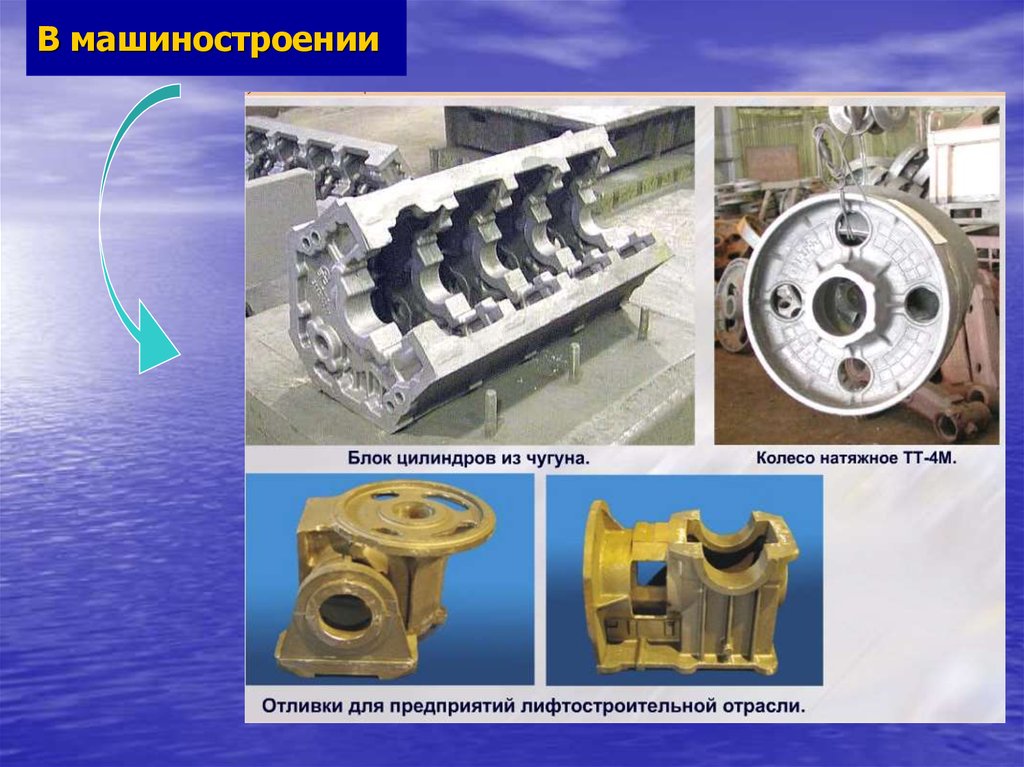

- Автомобильные блоки цилиндров, тормозные диски и многие другие детали
- Жилые заборные ворота, декоративные фонарные столбы, элементы камина и другая мебель
- Клапаны, фитинги и крышки люков в системах водоснабжения и канализации
- Цепи, шестерни, валы, рычажные механизмы и многое другое
Сталь: преимущества и применение
Подобно чугуну, стали представляют собой сплавы на основе железа с несколькими отдельными категориями. Все стали имеют некоторое содержание углерода до предела 2% по весу и могут быть разделены на углеродистую сталь или легированную сталь.
Их можно подразделить на низкоуглеродистые стали, нержавеющие стали, инструментальные стали, микролегированные стали и другие.
Хотя они могут предложить многочисленные дополнительные преимущества, такие как высокая прочность и коррозионная стойкость нержавеющих сталей, в этой статье основное внимание будет уделено литейным стальным сплавам, подобным тем, которые определены ASTM A148.
Поскольку литая сталь дороже чугуна, ее основными преимуществами перед чугуном являются:
- Прочность на растяжение – В зависимости от используемого сплава литая сталь потенциально может иметь гораздо более высокую прочность на растяжение, чем чугун.
- Прочность/пластичность – При высоких нагрузках сталь может деформироваться (временно или постоянно) без разрушения. Хотя это может означать меньшую жесткость в некоторых приложениях, это снижает вероятность растрескивания и означает лучшую ударопрочность.
- Свариваемость – В зависимости от используемого сплава сталь обладает хорошей свариваемостью, в то время как чугун плохо поддается сварке без образования трещин.
В то время как ковка, прокатка и литье возможны для стальных изделий, некоторые ключевые области применения литой стали:
- Колеса, рамы и балки железнодорожных вагонов
- Горнодобывающая техника, строительное оборудование и тяжелые грузовики
- Насосы, клапаны и фитинги для тяжелых условий эксплуатации
- Турбокомпрессоры, блоки цилиндров и другие автомобильные детали
- Турбины и другие компоненты электростанций
Разница между чугуном и сталью
В этой таблице представлено обобщенное сравнение чугуна и стали с учетом того, что каждая категория представляет собой ряд сплавов с различными свойствами.
| Материальное имущество | Чугун | Литая сталь |
|---|---|---|
| Прочность | Повышенная прочность на сжатие | Повышенная прочность на растяжение |
| Прочность | Низкая пластичность и ограниченное удлинение | Гораздо более высокая пластичность и ударная вязкость |
| Твердость | Хороший, сопоставимый | Хороший, сопоставимый |
| Температура плавления | Более низкая, что упрощает производство | Более высокая температура плавления |
| Коррозионная стойкость | Лучше, часто ограничивается поверхностной ржавчиной | Не подходит для литой углеродистой стали, но нержавеющие сплавы обеспечивают превосходную защиту от ржавчины |
| Обрабатываемость | Легче обрабатывать | Более трудоемкий и трудоемкий инструмент |
| Свариваемость | Трудно сваривается без образования трещин | Лучшая свариваемость, от плохой до очень хорошей. |
