Циклонные пылеуловители в системах очистки воздуха на современных промышленных предприятиях

Производственная деятельность большинства промышленных предприятий сопровождается загрязнением воздуха рабочей зоны производственных помещений мельчайшими твердыми частицами, называемыми промышленной или производственной пылью.

Очистка воздуха от промышленной пыли на предприятиях входит в число важнейших мероприятий по охране труда и поддержанию экологической чистоты окружающей обстановки:

  • в части охраны труда – обеспечение санитарно-гигиенических нормативов ПДК вредных веществ в воздухе рабочей зоны;
  • в части охраны окружающей экологии – обеспечение чистоты вентиляционных выбросов в атмосферу за счет применения пылеулавливающего оборудования и системы пылеочистки предприятия, не допускающих попадания производственной пыли в окружающую среду.

Наибольшее распространение в производственных системах пылеочистки получили циклонные пылеуловители, применяемые для снижения уровня запыленности воздуха и удаления его из производственных помещений на деревообрабатывающих предприятиях, заводах ЖБИ и металлоконструкций, предприятиях химической и других отраслей.

У нас вы можете приобрести циклонные пылеулавливатели следующих моделей:

Принцип работы циклонных пылеуловителей

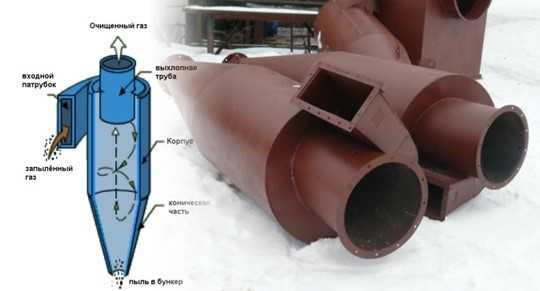

Циклонные пылеуловители, чаще называемые просто циклонами, относятся к категории механических инерционных осадителей, в которых частицы пыли, взвешенные в воздухе, осаждаются на внутренних стенках циклона под действием силы инерции (центробежной силы), возникающей при тангенциальном вводе воздушного потока в камеру пылеулавливающего устройства. Для технической реализации инерционного осаждения пыли в циклоне используется конструктивное решение, являющееся базовым для всех многочисленных конструкций. Классический вариант циклона-пылеуловителя представлен следующими конструктивными элементами:

  • поз. 1 – бункер-пылесборник;
  • поз. 2 – коническое днище циклона;
  • поз. 3 – цилиндрическая обечайка корпуса циклона;
  • поз. 4 – тангенциальный патрубок для ввода запыленного воздуха;
  • поз. 5 – крышка циклона;
  • поз. 6 – патрубок для вывода очищенного воздуха;
  • поз. 7 – центральная выхлопная труба.

Корпус циклона собран из цилиндрической обечайки (поз. 3), конического днища (поз. 2) и крышки (поз. 5). Днищу (поз. 2) и бункеру-пылесборнику (поз. 1) придается коническая либо пирамидальная форма. Тем самым обеспечивается полноценный сбор осажденной пыли в пылесборнике и последующая ее выгрузка по мере заполнения бункера. Нормальная работа циклона будет обеспечена только при герметичном бункере, иначе пыль с потоками уходящего воздуха будет просачиваться через верхние выходные каналы.

Тангенциальный патрубок (поз. 4), называемый также тангенциальным вводом, необходим для направления входящего воздушного потока по образующей поверхности цилиндрической обечайки корпуса (поз. 3).

Это важно! Тангенциальным (от лат. tangens – касающийся) принято называть направление по касательной к формообразующей кривой пространственного тела. В случае цилиндрической формы корпуса циклона тангенциальный патрубок приваривают таким образом, чтобы направление движения входящего воздушного потока соответствовало направлению касательной к образующей цилиндра, то есть, к окружности. При тангенциальном вводе поток воздуха вместе с частицами пыли приобретает винтообразное движение вокруг центральной выхлопной трубы, направленное вниз вдоль конического днища к бункеру-пылесборнику.

Размеры и геометрические формы базовых конструктивных элементов различных модификаций циклонов могут существенно различаться. Некоторые модели циклонов оснащаются улитками, звездочками, розетками и другими специфическими устройствами для подкрутки очищаемого воздуха.

Принцип инерционной сепарации, используемый в работе циклона, состоит в следующем.

  1. Поток запыленного воздуха подается в корпус циклона через тангенциальный патрубок (поз. 4) по касательной к его цилиндрической обечайке (поз. 3).
  2. В циклоне формируется вращательно-поступательное движение воздушного потока, в процессе которого на частицы пыли начинает воздействовать центробежная сила.
  3. Под воздействием центробежной силы пылевидные частицы выбрасываются из воздушной массы к стенкам циклона, прижимаются к их поверхности, оседают на них и стекают вниз в пылесборник.

Обратите внимание! Величина центробежной силы при вращении в циклоне определяется по формуле:

F = m*( Vtang )2 /R, где m – масса частицы пыли, Vtang – тангенциальная составляющая скорости движения входящего воздушного потока; R – радиус цилиндрической обечайки циклона.

Для типичных условий эксплуатации циклонов, когда Vtang = 15 м/с и R = 60 см (диаметр циклона составляет 1,2 м), величина центробежной силы F почти в 39 (!) раз превышает силу тяжести, которая «тянет» пылинку вниз. В отдельных конструкциях циклонов ее значение в сотни раз превышает показатель силы тяжести. Поэтому центробежная сила резко увеличивает интенсивность осаждения пыли в камере циклона.

  1. Очищенный от пыли воздушный поток по центральной выхлопной трубе (поз. 7) выводится через патрубок (поз. 6) из циклона в атмосферу.

Преимущества и недостатки циклонов

Циклонные агрегаты отличаются следующими достоинствами:

  • простой конструкцией, не имеющей движущихся частей;
  • несложной технологией изготовления, обеспечивающей повышенную ремонтопригодность;
  • невысокой стоимостью по сравнению с другими типами пылеосадителей;
  • высокой надежностью, длительным ресурсом безаварийной работы при очистке газовых сред, не содержащих взвешенные абразивные частицы;
  • типовые модели циклонов допускают эксплуатацию при температуре до 500 град. Ц без внесения конструктивных изменений;
  • сравнительно малым энергопотреблением в сравнении с другими устройствами пылеочистки;
  • при покрытии активных поверхностей износостойкими материалами циклоны можно использовать для осаждения абразивной пыли;
  • высокую производительность и эффективность;
  • при повышении концентрации пыли фракционная эффективность циклона не снижается;
  • возможность использования для очистки агрессивных газов и газовых смесей.

К недостаткам циклонных пылеуловителей относят следующие факторы:

  • высокое гидравлическое сопротивление, достигающее 1500 Па;
  • небольшой ресурс работы при очистке сред с абразивной пылью;
  • низкую эффективность при улавливании частиц размерами менее 5 мкм;
  • невозможность использования для улавливания слипающей пыли.

Эффективность циклонов

Эффективность работы циклонов характеризуется степенью очистки, показывающей в процентном выражении количество осевшей пыли в сравнении с содержанием пыли в поступающем воздухе. Для наиболее распространенных циклонов типа ЦН эффективность очистки достигает следующих показателей:

  • до 99,5% – для частиц условного диаметра 20 мкм;
  • до 95% – для частиц диаметром 10 мкм;
  • 83% – для малых частиц диаметром 5 мкм.

Заключение

Применение циклонных пылеуловителей существенно снижает уровень профессиональных заболеваний работников предприятий и повышает надежность работы используемого оборудования. Установка циклонов способствует минимализации потерь сырья за счет рециклинга осажденной пыли и сохраняет чистоту экологии окружающей среды.

stigmash.ru

Промышленные циклоны

: Declaration of VirtueMartControllerCategory::display() should be compatible with JController::display($cachable = false, $urlparams = false) in

Strict Standards: Declaration of VirtueMartModelMedia::store() should be compatible with VmModel::store(&$data) in /home/klimated/public_html/administrator/components/com_virtuemart/models/media.php on line 0

Циклон ЦН-11 рекомендуется применять для очистки воздуха от сухой пыли. Его не следует устанавливать для очистки воздуха от волокнистой и слипающейся пыли. Эффективность работы циклона ЦН-11 выше эффективности работы циклона ЦН-15 на 1-2%. Размеры циклона ЦН-11 меньше чем ЦН-15 при одной и той же производительности. Эффективность работы ЦН-11 повышается за счет уменьшения угла входа потока в цилиндрическую часть циклона с 15° (ЦН-15) на 11°. Чем больше угол наклона оси входного патрубка циклона типа ЦН, тем менее эффективна очистка воздуха.

Ориентировочно эффективность работы циклона ЦН-11 при очистке воздуха от обычной пыли, подметаемой с пола, следует принимать равной 85%.

Компоновка и установка циклона ЦН-11 аналогична циклону ЦН-15.

Циклоны ЦН-11 Д250 и Д315 изготавливаются по типу серии 4.904-55, циклоны диаметрами 400,500,630,800 изготавливаются по серии 5.904-26. По этой серии в зависимости от количества циклонов (одного или группы из четырех циклонов), их диаметра, способов удаления очищенного воздуха и разгрузки бункера, разработаны различные виды компоновок, которым присвоены соответствующие обозначения.

Выбор типоразмера циклона следует производить исходя из расхода воздуха и допустимой величины потери давления в циклоне, которую рекомендуется принимать от 0,7 до 1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа (50 кгс/м2 ) не рекомендуется.


 Скачать описание



Циклоны ЦН-15 предназначены для сухой очистки газов. Указанные циклоны рекомендуется применять для улавливания золы из дымовых газов; пыли, уносимой из сушилок; пыли, уносимой газом из аппаратов, в которых протекают процессы со взвешенными в газе частицами; пыли, образующейся при пневматической транспортировке материалов; для очистки загрязненного воздуха с начальной запыленностью до 400 г/м3 . Для очистки воздуха от взрывоопасной, сильнослипающейся и волокнистой пыли циклоны ЦН-15 применять не следует.

В зависимости от расхода очищаемого воздуха циклоны могут применяться как в одиночном исполнении, так и в групповом, состоящем из 2-х, 4-х, 6-и и 8-ми циклонов. При подборе типоразмера циклона надо учитывать, что с увеличением диаметра циклона степень очистки воздуха уменьшается. В связи с этим не рекомендуется применять циклоны с диаметром более 800-1000мм.

Конструкция циклона рассчитана на температуру до 400°С и разряжение (давление) 5(500) кПа (кгс/м2) . Циклоны изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистки воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов носит название ЦН-15-СП, во втором случае ЦН-15-УП, где П – форма бункера циклона- пирамидальная; числа 200,300,400 и т.д. соответствуют диаметру циклона Dмм.

При работе циклонов должна быть обеспечена выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бунке¬ра на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.


 Скачать описание



Серия 7.411-1

Циклон РИСИ предназначен для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли, а также от отходов полирования лаковых покрытий с применением паст при условии отсутствия конденсации паров жидкостей на вн утренних поверхностях циклона. Конструкция циклона разработана и исследована коллективом авторов в Ростовском инженерно-строительном институте.

Циклон РИСИ состоит из четырех составных частей – улитки, обратного конуса, конуса –коагулятора и опорного листа. Расширяющаяся к низу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия. Расположенная выше сужающаяся к низу короткая коническая часть (конус-коагулятор) способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклона.


 Скачать описание



Циклоны изготавливаются по серии 5.907-1 «Сухие циклоны СИОТ-М и СИОТ-М1» (модернизированные), а так же по типу серии 4.904-61 «Циклоны СИОТ». Циклон СИОТ-М является циклоном повышенной эффективности по сравнению с ранее изготавливаемым циклоном СИОТ. В нижней части его корпуса устанавливается глухая цилиндрическая вставка. Циклон СИОТ-М1 является циклоном повышенной эффективности и производительности, в отличие от циклона СИОТ-М вместо глухой цилиндрической вставки устанавливается специальное устройство для подачи (подсоса) дополнительного запыленного воздуха, которое состоит из полой вставки, конической манжеты с фланцем и закручивателя.

Применяются эти циклоны для грубой и средней очистки воздуха от сухой неслипающейся неволокнистой пыли, асбестовой, пластмассовой, текстолитовой, резиновой, гипсовой (сухой), известковой, цементной и др. в различных отраслях промышленности при начальной запыленности до 300 г/м3. Температура очищаемого воздуха должна быть не выше 400° Применение данного типа циклона в условиях взрывоопасных сред недопустимо. Они могут изготавливаться как правого, так и левого вращения и устанавливаться как на всасывании, так и на нагнетании. Циклон СИОТ-М1 должен устанавливаться только на линии всасывания.

В соответствии с серией, бункера циклонов могут комплектоваться шиберным затвором или затвором – мигалкой.

Типоразмер циклона выбирается исходя из производительности системы с учетом рекомендуемых скоростей в круглом сечении входного патрубка, потери давления в циклоне и располагаемого напора вентилятора, по графикам. При скоростях движения потока менее 15 м/сек снижается эффективность очистки.


 Скачать описание



Циклон СЦН-40 является высокоэффективным агрегатом для очистки технологических газов и вентиляционных выбросов от средне- и мелкодисперсной пыли в различных отраслях промышленности. Такой показатель как размер улавливаемых частиц 1,0 мкм с эффективностью 50%, у циклонов СЦН-40 самый лучший из всех циклонов НИИОГАЗ. Степень очистки циклона СЦН-40М увеличивается ~ на 2%в сравнении с циклоном СЦН-40М за счет изменения высоты конусной части циклона. Остальные технические характеристики и габаритные размеры такие же как у СЦН-40.

Циклон изготавливается как в одиночном, так и в групповом исполнении, правого и левого вращения газового потока.


 Скачать описание



Циклоны типа УЦ изготавливаются по рабочим чертежам серии 7.411-1«Изделия и узлы инженерного оборудования пылеулавливающих сооружений деревообрабатывающих производств».

В деревообрабатывающей промышленности ранее применялись циклоны различных типов (циклоны типа Ц Гипродревпрома, Гипродрева, Клайпедского ОЭКДМ и др), технические характеристики которых были плохо исследованы. В настоящее время наиболее удачным признан циклон типа УЦ всесторонне исследованный в Ленинградской лесотехнической академии. Данный тип циклонов предназначен для очистки воздуха от технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой.

Циклоны типа УЦ изготавливаются следующих калибров: 500, 560, 630, 710, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1800 и2 000. Калибр численно равен диаметру корпуса циклона в мм. УЦ изготавливается как левого, так и правого исполнения, с зонтом и улиткой. При работе циклона под давлением он комплектуется зонтом, под разряжением – улиткой.

Циклон УЦ может использоваться в системах аспирации производств категорий Б,В,Г и Д по взрывной, взрывопожарной и пожарной опасности.

Особенностью конструкции циклонов типа УЦ является возможность получать любую из четырех модификаций циклонов каждого калибра путем установки соответствующего выхлопного патрубка. С увеличением номера модификации у циклонов каждого калибра изменяются их технико-экономические характеристики: уменьшается коэффициент очистки воздуха, но уменьшается и аэродинамическое сопротивление.


 Скачать описание



Циклоны ЦВП изготавливаются по рабочим чертежам серии 5.904-36 и предназначены для очистки запыленного воздуха, удаляемого вентиляционными установками. Рекомендуются для любых видов нецементирующейся пыли, в том числе образующейся при обработке и транспортировании песка, глины, угля, известняка, абразивов и различных руд, а так же влажной, липкой и содержащей волокнистые включения.

В циклоне с водяной пленкой воздух подается тангенциально через нижний входной патрубок и удаляется через патрубок в его верхней части. Стенки циклона непрерывно смачиваются водой из сопел, размещенных в его верхней части по окружности и объединенных водораспределительным кольцом. К спускному отверстию циклона прикреплен конус, который заменяет гидравлический затвор. В подводящем патрубке циклона имеется смывное устройство для удаления пылевых отложений, образующихся в патрубке.

Циклоны ЦВП имеют следующие исполнения:

а) по направлению движения воздуха в корпусе – правое и левое;

б) по скорости входа воздуха в циклон – основное и с повышенной скоростью.

Циклон с повышенной скоростью отличается от циклона основного исполнения тем, что в воздухоподводящем патрубке вварена перегородка, уменьшающая вдвое ширину входного отверстия. Циклоны с повышенной скоростью обеспечивают более высокую степень очистки, но в то же время имеют более высокое сопротивление.

Циклоны ЦВП должны, как правило, устанавливаться в помещениях, в которых поддерживается температура не ниже 20 С. При использовании циклонов для очистки горячего воздуха и установки их вне помещения необходимо принимать меры, предупреждающие замерзание воды в бочке, водоподводящей системе, коллекторе, смывном устройстве и шламовом конусе. Кроме того, для устойчивой работы циклона необходимо поддерживать постоянный напор воды перед соплами 0,2-0,25 кгс/см2 .

Подбор циклонов ЦВП и расчет эффективности его работы осуществляется по номограмме. В таблице приведены значения предельно допустимых скоростей и величин потери напора циклона. Снижение скоростей ниже приведенных в таблице влечет за собой снижение степени очистки, а превышение повлечет за собой вынос капель воды, при незначительном возрастании степени очистки.




 Скачать описание



Серия 5.904-72.93.0-П3

Циклон с обратным конусом универсальный (ЦМ) разработан Московским институтом охраны труда на основе усовершенствованной конструкции циклона с обратным конусом (типа ЦОК). При сохранении положительных качеств циклона с обратным конусом (ЦОК) значительно расширена область применения циклона ЦМ, повышена степень очистки воздуха, увеличена надежность работы в экстремальных условиях эксплуатации. Благодаря этому, циклон может применяться в тех же случаях, что и циклоны ЦН-15, ЦН-11, СИОТ, типа Клайпедского ОЭКДМ, типа Ц Гипродревпрома, УЦ и подобные им, но превосходит их по экономичности.

Циклон ЦМ предназначен для очистки газовоздушных выбросов от зернистой, волокнистой, волокнистозернистой пыли; от пылей, образующихся из легких материалов в химической промышленности и склонных к коагуляции и слипанию; от пыли и отходов, образующихся при обработке материалов малой плотности (пластмассы и т.п.). Кроме того, в циклоне ЦМ в отличии от циклонов других типов отсутствуют жесткие ограничения области применения, обусловленные какими-либо свойствами частиц пыли: формой, размерами, плотностью и т.п., что наделяет его свойствами универсальности. Не рекомендуется применять циклоны для осаждения налипающих на стенки воздуховодов и цементирующихся пылей.

Циклон ЦМ может применяться как в одноступенчатой установке при достаточной эффективности обеспыливания выбросов, так и в многоступенчатой в качестве первой ступени.

Отличительной особенностью циклона ЦМ от циклона ЦОК является видоизмененная конструкция внутреннего отбойного конуса, крепящегося посредством удлиненных лапок к стенке цилиндрической части бункера циклона. Благодаря чему пылевыпускное отверстие между стенкой корпуса и основанием отбойного конуса остается свободным. Кроме того, крепление лапок к кронштейнам выполнено с небольшим люфтом, что приводит к незначительной вибрации отбойного конуса от действия восходящего воздушного потока и, как следствие этого, механическому встряхиванию образующихся клубков и пробок.


 Скачать описание



Циклоны с обратным конусом предназначены для очистки загрязненного воздуха, удаляемого местными отсосами, от сухой неслипающейся, неволокнистой, абразивной пыли, и, как исключение, от слипающейся пыли типа сажи и талька, но они не предназначены для очистки воздуха от взрывоопасной пыли. В зависимости от свойства и от дисперсного состава частиц пыли циклоны чаще используются в качестве первой ступени очистки воздуха. Необходимость двухступенчатой очистки определяется ПДК пыли, выбрасываемой в атмосферу в соответствии с требованиями СНиП. По степени очистки циклоны с обратным конусом относятся к 4-ому классу пылеуловителей по ГОСТ 12.2.043.

Отличительная особенность циклонов этого типа состоит в том, что их нижняя часть выполнена в виде расширяющегося к основанию конуса, где имеется коническая вставка (внутренний конус), препятствующая взмучиванию и уносу пыли из пылеприемного бункера. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли – 45°, для сажи и талька – в пределах 60°.

Циклоны с обратным конусом изготавливаются по серии 5.904-30 «Циклоны с обратным конусом» под шифром ЦОК и по материалам серии ТОВ-2 Госхимпроекта «Циклоны ВЦНИИОТ (с обратным конусом)».

Под шифром ЦОК 1К – ЦОК5К изготавливаются циклоны с установкой на кронштейне и со сбором пыли в коническом бункере; ЦОК 1П – ЦОК 11П – с установкой циклона на полу; ЦОК 1С – ЦОК 11С – с установкой на металлической подставке.

По материалам серии ТОВ-2 циклоны с обратным конусом изготавливаются с косым бункером на раме и с выдвижным сборником в виде тележки на колесиках.


 Скачать описание

Находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.) Могут быть использованы в качестве первой ступени  очистки в системах вен­тиляции при плазменных процессах. Циклон с центральным закрученным потоком состоит из сепарацион­ной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя. В сепарационной камере  первичный и вторичный потоки запыленного воз­духа закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам  подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами  расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количес­тва воздуха (первичный поток) подавалось через  верхний патрубок, а 1/3 через нижний пат­рубок.

 Скачать описание





klimatedi.by

Промышленные циклоны

По нормам техники безопасности на любом промышленном предприятии и в мастерских необходимо соблюдать комфортные рабочие условия, чтобы снизить риск профессиональных заболеваний. Главным критерием в этом случае является чистый воздух. В условиях работы различных станков и оборудования может происходить загрязнение воздуха дымом, вредными газами, мельчайшими частицами пыли, опилками и другими загрязняющими элементами. В связи с этим на предприятиях оборудуют систему очистки воздуха, в которую зачастую включают промышленные циклоны пылеуловители. Вихревой пылеуловитель позволяет снижать концентрацию твердых и газообразных примесей в воздухе.

Узнать где купить промышленный циклон пылеуловитель можно на странице циклоны, бункеры и вытяжки

Применение промышленных циклонов

Промышленные циклоны пылеуловители применяют на машиностроительных предприятиях, в цехах, на лесоперерабатывающих и деревообрабатывающих комбинатах, лесопилках, на металлообрабатывающих и камнеобрабатывающих производствах, на предприятиях пищевой и химической промышленности. Циклоны для очистки воздуха используются как первая ступень очистки в комплексных системах вентиляции. Еще циклонами снабжаются разнообразные сушильные комплексы и барабанные сушилки. Есть специальные модели циклонов для очистки абразивных частиц и агрессивных, в том числе горячих газовых смесей. Рабочие поверхности таких агрегатов покрывают специальными защитными составами, позволяющими увеличить срок службы.

Принцип работы промышленных циклонов

Принцип работы промышленных циклонов основан на использовании эффекта завихрения воздуха внутри корпуса агрегата, что напоминает циклоны, возникающие в природе. Благодаря центробежной силе загрязненный воздух, закручивается внутри корпуса цилиндрической формы под действием нагнетающей силы, образующейся в процессе работы вентиляторы. Твердые пылевые частицы соприкасаются со стенками цилиндра и под действием силы тяжести опускаются вниз по стенкам, сужающимся в виде конуса, где через выходное отверстие выводятся из циклона и оседают в пылеулавливающей системе. Очищенный воздушный поток, вращаясь, устремляется вверх и выходит через выходное отверстие, расположенное в верхней части корпуса циклона.

Конструкция промышленных циклонов

Промышленный циклон представляет собой систему, состоящую из корпуса цилиндрической формы, сужающейся к низу в виде конуса. Корпус изготавливают из листового железа. Если требуется очистка горячего воздуха с примесью газов, то применяют футеровку внутренних поверхностей. В верхней части находится входной и выходной патрубок. Во входной патрубок при помощи воздуховода поступает воздух для очистки. Для работы циклона требуется вентилятор улитка, он может нагнетать или разрежать воздух в агрегате. В нижней части расположен технологический люк с задвижкой, через которую собранная пыль и твердые частицы из воздуха попадают в бункер накопитель. Циклоны могут быть оборудованы зонтиком, который защищает выходное отверстие от попадания атмосферных осадков. Также на выходное отверстие дополнительно может быть установлен мешок для сбора пыли. Зачастую система очистки воздуха представляет собой не один циклон, а несколько одинаковых агрегатов с общими аэродинамическими условиями, объединенных в батарею. Число циклонов в батарее определяется расчетным путем с учетом размера помещения и степени загрязненности воздуха.

Виды промышленных циклонов

Промышленные циклоны бывают цилиндрические с удлиненной цилиндрической частью и конусные с удлиненной конической частью. У цилиндрических циклонов выше пропускная способность и производительность, а у конусных выше эффективность работы, они более качественно очищают воздух. Циклоны пылеуловители делают левого (на всасывающей линии вентилятора) и правого исполнения (на нагнетание воздуха посредством вентилятора). Вентилятор может быть установлен перед циклоном, если необходимо очистить воздух от абразивных твердых частиц, которые могут повреждать лопасти или на выходе очищенного воздуха. В зависимости от вида входного патрубка промышленные циклоны могут быть спиральные, тангенциальные, винтообразные, осевые розеточные и радиальные розеточные.

www.bmpa.ru

Промышленные циклоны-пылеуловители.

Как правило, при производстве различной продукции, а также при переработке сырья в помещении выделяется пыль и другие вредные вещества, которые негативно могут отобразиться как на здоровье работника предприятия, так и на экологии. Для того, чтобы снизить уровень запыленности в помещении необходимо использовать промышленные циклоны-пылеуловители. Они обеспечивают высокую степень очистки воздуха в сооружениях производственного назначения и цехах. Применяются такие устройства в любой отрасли.

Далее рассмотрим, что он собой представляет и какие виды бывают.

Циклон-пылеуловитель представляет собой специализированную воздухоочистительную установку цилиндрической формы, с конусовидным днищем и пылевым отверстием, находящимся внизу.

Под воздействием центробежных сил и силы тяжести в нем происходит отделение частиц (пыль, опилки, и т.д), которые подвергаются данному действию в двух направлениях воздуха:

  • Воздушный поток, очищаемый от частиц пыли, либо газ, поступает в оборудование по своему направлению и приводится во вращение с помощью вентилятора;
  • Воздушный поток либо газ, очищаемые от частиц пыли, проникают по касательной.

В результате частицы, влекомые центробежными силами, сталкиваются с поверхностью внутренних стенок корпуса и попадают в пылесборник.

Разновидность:

  • Гравитационные – являются самыми простыми агрегатами. Принцип их работы заключается в следующем: загрязненный воздушный поток проникает в камеру, там расширяется, после чего его скорость снижается. Таким образом, твердые частицы оседают под воздействием собственного веса;
  • Инерционные – установки данного вида подразделяются на мокрые и сухие, которые отличаются по принципу работы;
  • Батарейные – состоят из несколько десятков или сотен параллельнo подключенных циклoнчикoв.

На сайте нашей компании представлены такие агрегаты следующих типов: универсальные, с водяной пленкой, для деревообрабатывающей, зерновой, мелкой, мучной, абразивной пыли, а также для очистки дыма, пневмотранспорта и стройматериалов.



Основные преимущества:

  • Высокие показатели производительности;
  • Надежность и простота конструкции;
  • Возможность применения для агрессивных и высокотемпературных газов;
  • Легкое обслуживание;
  • Снижение энергозатрат;
  • Минимизация пылевых выбросов.

Наша компания представляет широкий ассортимент промышленных циклонов-пылеуловителей по самым лучшим ценам и на выгодных условиях. Высококвалифицированные специалисты нашей компании подберут необходимую модель оборудования, исходя из Ваших потребностей и пожеланий. Для постоянных клиентов действует гибкая система скидок! Кроме того, мы выполняем полный спектр услуг по проектированию инженерных систем любой сложности, монтажу, пуско-наладке и сервисному обслуживанию!

мпания «Вент-заводы».


homycomfort.ru

Промышленные циклоны


Промышленные циклоны

Самые простые устройства, улавливающие пыль, промышленные циклоны. Они работают под воздействием центробежной силы, в результате чего пыль осаждается. Берут на себя подаваемый запыленный газ в цилиндрическую часть аппарата, в котором подается тангенциальное движение. Центробежной силой откидывается пыль к станкам оборудования, а потом частички уходят вниз, затем чистый газ появляется из верхнего патрубка.

Циклоны рекомендуется для того, чтобы очищать газы либо жидкости от различных частиц, а значит такие пылеуловители универсальные, потому что подходят почти для всех промышленных сфер. Рассмотрим их характеристики подробнее: они обеспечивают очень высокую степень очистки воздушного пространства в цехах и промышленных объектах, обладают большим эксплуатационным сроком и имеют неизменное конструктивное исполнение.

В сборке есть специальная пылеосадочная круглая камера, в которой подача воздуха происходит сбоку. На основанной конструкции выполняется циклом улавливание в воздухе либо газе мелких частиц пыли. Рассмотрим подробнее применение данных устройств, оснащенных корпусом в виде цилиндра и конусообразным отверстием.

Пылевое отверстие находится в нижней части. Отделение частиц, например опилок и пыли, осуществляется под действием особых центробежных сил в циклоне, а также воздействием силы тяжести. После этого частицы в 2 направлениях воздуха подвергаются вышеуказанному действию. Затем очищенный воздух идет в циклон по собственному направлению и начинает вращаться вентилятором. При этом воздух либо газ очищенные движутся по касательной, в итоге частицы, подталкиваемые центробежными силами, встречаются с поверхностью внутренних стенок и корпусом циклона и, наконец, оказывается в пылесборнике.

Такие циклоны обладают повышенной степенью улавливания пыли, а камеры осаждения меньшей, причем при первом пробном запуске. В это время в его корпусе появляется облако пыли, входящее в корпус, чтобы рассеяться под воздействием центробежной силы. К стенке откидываются твердые частицы, а воздух более легкий, вращается в центре.

Циклоны настоящие пылеуловители, но еще являются разгружателями пневмотранспорта и теплообменниками. Они эффективно работают, даже если наблюдаются значительные диапазоны скоростей, а именно до 10 м\с. Запыленный воздух в виде потока отправляется в этот механизм, даже когда скорость маленькая и кружится в корпусе. Бывает, радиус вращения уменьшается, потому что масса движения остается внизу корпуса и тогда скорость становится предельная и от воздуха пыль отделяется.

Циклоны рекомендуются в деревообрабатывающей отрасли, производстве стройматериалов и металлургии. Не смотря на довольно широкое распространение, они не используются в легкой промышленности и текстильной, поскольку не улавливают другие частицы, легкие, пушистые и не подходят для использования в стальной и литейной промышленности из-за того, что циклон не видит большое количество мелких фракций, поэтому пропускает и не ловит сажу.

В остальных промышленных сферах такое оборудование незаменимое: превосходно очищает воздух и газы, позволяет даже степень очистки повысить по мере необходимости, но для этого его диаметр нужно уменьшить, а центробежную силу увеличить. Существуют не только циклоны, но мультициклоны, устройства, предназначенные для очистки воздуха, которые соединенные параллельно, чтобы увеличить эффективность использования.

Они имеют более сложную конструкцию и высокую стоимость, затрачивают немало энергии на очень высокое падение давления, если применяется данная сборка. Например, циклоны участвую в технологических процессах, которые происходят на предприятиях деревообрабатывающей промышленности, ибо здесь вырабатываются отходы.

Также устройства наблюдаются в цехах, чтобы тщательнее очищать воздух на объектах от вредных веществ. Другое оборудование хуже справляются с поставленной задачей либо совсем не отделяет вредные вещества из газов. Зато циклоны преимущественные и пылеуловители тоже, ибо применяются без вспомогательного установленного очистительного устройства.

Промышленные циклоны

Циклоны для улавливания сухой неслипающей пыли
Циклон ЛИОТ
Циклон СИОТ
Циклон СИОТ-М
Циклон СИОТ-М1

Циклоны для улавливания древесных отходов
Циклон УЦ
Гипродревпрома Ц

Циклоны с обратным конусом
Циклон ЦОК
Циклон ЦМ

Циклоны для улавливания золы и сухой пыли
Циклон ЦН-11
Циклон ЦН-15
Циклон ЦН-24
Циклон СЦН-40

Циклоны для улавливания зерновой и мучной пыли
Циклон УЦ-38
Циклон УЦМ-38
Циклон ЦОЛ
Циклон 4БЦШ

tehvrn.ru

Выбор циклонов для промышленной очистки газов

Поиск Лекций

Большое разнообразие конструкций циклонов, приведенных в справочной литературе, затрудняет выбор типа циклона для промышленного использования [18]. В связи с этим в СФ НИИОГАЗ на протяжении ряда лет проводились работы по исследованию различных типов циклонов с целью выдачи рекомендаций по их применению [19].
На основании выполненных работ рекомендуются следующие типы циклонов.
Циклоны с винтовым входом газа – ЦH-15, ЦН-24. Эти циклоны имеют относительно высокую производительность при небольших габаритах. Применяются для грубой очистки газа от пыли с размером частиц более 20 мкм.
Циклоны со спиральным входом газа СЦН-40 относятся к высокоэффективным циклонам. Используются для тонкой очистки газа с размером частиц более 10 мкм. Циклон с обратным конусом – ВЦНИИОТ по эффективности соответствует циклону ЦН-24. Применяется для улавливания волокнистых пылей в легкой и полиграфической промышленности. Циклон CЦH-50 со спиральным входом рекомендуется для улавливания абразивных пылей. Срок службы этого циклона увеличен в несколько раз по сравнению с циклоном ЦН-15, в условиях равной степени очистки и сопротивления.

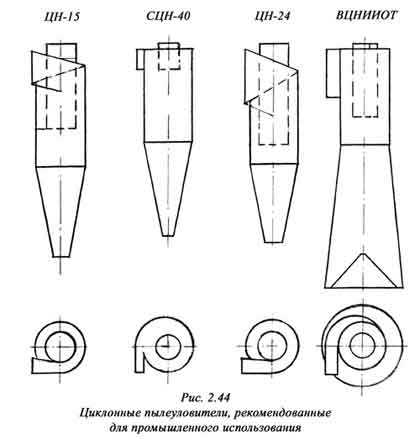

Аэродинамические схемы рекомендованных циклонов показаны на рис.2.44.и рис.2.45 .

Замена одного типа циклона на другой, для условий сохранения сопротивлений газового тракта одинаковыми, производится за счет изменения диаметра циклона [20].
Диаметр нового циклона (Д2), в этом случае, определяется из формулы:
(2.24)

где: Д1_- диаметр существующего циклона,
z n1,z n2 – коэффициенты сопротивления, отнесенные к плану известного циклона и нового.

Скорость запыленного потока на входе в циклон должна быть не ниже транспортной скорости, несушей частицы пыли. При снижении этой скорости возникают отложения пыли на стенках газохода и во входном патрубке циклона.
В таблице представлены аэродинамические параметры рекомендованных циклонов при равной скорости на входе – 18 м/сек

Тип циклона Скорость газа на входе в циклон м/сек Скорость газа на выходе из циклона м/сек Коэффициент сопротивления, отнесенный ко входу Гидравлическое сопротивление, кгс/м2 Коэффициент сопротивления, отнесенный к плану циклона
ЦН-15 7,6
СЦН-40 8,7 7,0
ЦН-24 18,4 10,9
ВЦНИИОТ 9,3 -

Скорость в плане циклона (расчетная), м/с:
ЦН-15 – 2,5-3,5; СЦН-40 – 1,3-1,9; ЦН-24 – 3,5- 4,5.
Из рассмотрения таблицы следует – при равной скорости на входе наименьшее сопротивление имеет циклон СЦН-40, наибольшее – ЦН-24, ВЦНИИОТ.
Гидравлическое сопротивление находится по известной зависимости
Па (2.19)
где: z вх,z пл – коэффициент сопротивления, отнесенный ко входу, к сечению корпуса циклона
Vвх, Vпл – скорость на входе в циклон, скорость в плане циклона, м/сек>
r – плотность газового потопа, кг/м3

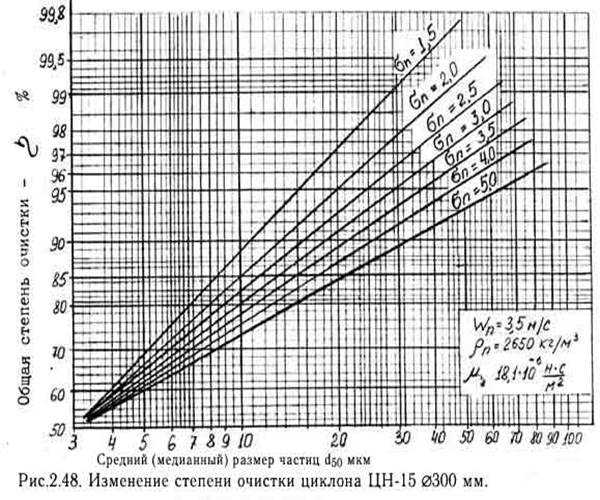

Расчет эффективности улавливания циклонами производится по данным фракционного коэффициента очистки. Его значение определяется экспериментальным путем, в результате испытаний моделей циклонов на кварцевой пыли с разной тониной помола в стендовых условиях. Характеристика фракционной степени очистки показывает, с какой эффективностью улавливаются отдельные фракции пыли в данном типе циклона (рис. 2.46)

Для расчета степени очистки реального циклона необходимо иметь данные по дисперсному составу пыли, плотности пыли, вязкости газа, скорости потока в реальном циклоне, а также размеры диаметра циклона. Пересчет степени очистки с модели циклона на реальный циклон производится с использованием среднего размера частиц пыли d50, который для реального циклона находится по формуле:
(2.25)
где: d50- средний размер частиц пыли модели циклона
rтн, rт – плотность частицы пыли модели циклона и реальной пыли промышленного циклона
Vм, V – скорость в циклоне модели и реальная в промышленном циклоне
m, mм – вязкость газа реальная и при испытании модели циклона

В этой формуле отсутствует диаметр циклона, влияние которого на степень очистки выражается по ранее полученному уравнению (2.21).
Общая степень очистки для моделей циклонов Æ300 мм – СЦН-40, ЦН-15, ЦH-24, ВЦНИИОТ – в зависимости от d50 и s показана в виде графиков, соответственно на рис.2.47, рис.2.48, рис. 2.49.



Последовательность расчета степени очистки:

1. По известному дисперсному составу определяется средний размер частиц пыли d50 и s дисперсия.

2. По формуле (2.25) производится пересчет d50 на реальный газ с учетом другой плотности, вязкости и скорости в циклоне.

3. По графику в зависимости от пересчитанного d50 и s определяется общая степень очистки, которая соответствует циклону Æ 300 мм.

4. Пересчет степени очистки для реального диаметра циклона производится по уравнению (2.21)

В промышленных условиях степень очистки газа в циклоне зависит от запыленности газа. Было установлено – с увеличением запыленности повышается степень очистки, с уменьшением – снижается. Это явление объясняется эффектом коагуляции – укрупнения частиц пыли в вихревом потоке циклона, а также статическим зарядом, образующимся между частицами пыли при трении между собой и о стенки циклона.
На эффект коагуляции влияет форма и плотность частиц пыли. Так, при испытаниях циклона на древесной пыли, образующейся после шлифовки с размером частиц менее 12 микрон, эффективность оказалась выше расчетной в несколько раз, то же самое происходит при улавливании отдельных видов сажи. Гидравлическое сопротивление циклона также зависит от запыленности. С ростом запыленности сопротивление циклона снижается в среднем на 10-20%.
Особенно большое влияние запыленности на снижение сопротивления циклона характерно для циклонов с высокой циркуляцией газового потока.
Так, для циклона СЦН-40 снижение достигает 20%, при запыленностях газа более 8 г/нм3. Для циклонов с винтовым входом снижение сопротивления происходит в меньшей степени – 10%.

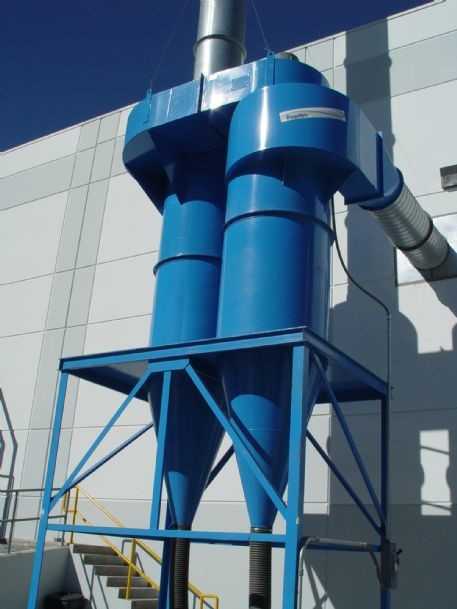

Групповые циклоны

Групповые циклоны применяются для очистки газов больших объемов, а также с целью повышения степени очистки.
Высота установки группового циклона, по сравнению с установкой одиночного циклона, при очистке одинакового объема газа снижается в несколько раз. Циклонные элементы в групповом циклоне соединяются параллельно, используются с винтовым, спиральным входом газа, а также прямоточного типа.
Групповые циклоны имеют подводящий коллектор, через который запыленный газ распределяется по отдельности в каждый циклон.
На выходе очищенный газ собирается в общий сборник циклонов, последний выполняется в виде камеры прямоугольной или круглой формы, а также может иметь вид улиток, которые затем соединяются с общим газоходом, использование улиток вместо камер сокращает высоту установки группового циклона.
Групповой циклон имеет общий бункер для сбора уловленной пыли. В отдельных случаях, по компоновочным соображениям, вместо бункера используется шнек с непрерывной выгрузной пыли или система пневмотранспорта. При наличии системы пневмотранспорта на циклонах устанавливаются шлюзовые затворы, которые. выгружают уловленную пыль в трубопровод системы пневмотранспорта.
Наиболее распространенные типы компоновок групповых циклонов СЦН-40 были испытаны в стендовых условиях на кварцевой пылиd50 = 15 мкм, запыленность – 5 г/м3.
Диаметр циклонных элементов – 300 мм, количество элементов в группах – 6 шт. и 4 шт., скорость в плане циклонного элемента-1,75 м/сек.
Схемы компоновки групповых циклонов СЦН-40-ЗООх6 и СЦН-40-300х4 показаны на рис. 2.50, 2.51, 2.52 .

Испытанию подлежали следующие компоновки:
  1. Прямоугольная – с коллектором грязного газа, расположенного между циклонами с общим бункером.
  2. То же с коллектором грязного газа, расположенным сбоку циклонов.
  3. Прямоугольная компоновка с индивидуальными бункерами на каждом циклоне.
  4. Прямоугольная v-образная с коллектором грязного газа, расположенным между циклонами и выгрузкой пыли с помощью шнека. Бункер отсутствовал.
  5. Круговая компоновка из 4-х циклонов с нижним подводом грязного газа.
  6. То же с верхним подводом грязного газа.
VII. .Одиночный циклон СЦН-40 Æ 300 мм с бункером. Характеристики групповых циклонов, полученные при испытаниях, сравнивались с аналогичными характеристиками одиночного циклона СЦН-40 Æ 300 мм. Основная цель испытаний – определение величины снижения степени очистки и повышения сопротивления группового циклона по сравнению с одиночным циклоном. Кроме этого, изучалось распределение пыли и газа по циклонам, находящимся в группе, а также влияние расположения группового циклона на его характеристики при работе под разрежением и нагнетанием.

Сводная таблица результатов испытаний группового циклона для различных вариантов компоновок:

Варианты компоновок I II III IV V VI VII
Степень очистки, % 96,5 96,2 96,5 92,5 96,4 96,0 96,5
Коэффициент гидравлического сопротивления, отнесенный к входу в циклон 8,7 8,3 8,5 8,0 10,2 10,7 6,9

Анализ результатов испытаний показывает, что компоновка циклона СЦН-40 в группу не снижает степень очистки. Исключением, является компоновка по варианту IV, в которой выгрузка пыли из циклонов производится шнеком, бункерная часть циклонов отсутствует. При испытании этой компоновки под нагнетанием степень очистки повышается с 92% до 94,7%. В этом случае, подсосы постороннего воздуха через шнек и шлюзовой затвор снижаются в несколько раз. В остальных вариантах компоновок при испытании под нагнетанием наблюдалось незначительное снижение степени очистки с 96,5% до 95,9% и с 96,2% до 95,8%. Снижение степени очистки в этом случае объясняется диспергацией пыли лопатками вентилятора, через который проходил пылевоздушный поток.
Коэффициент сопротивления групповой компоновки циклонов, по сравнению с одиночным циклоном, повышается в среднем на 20-25%.
Увеличение сопротивления группового циклона происходит в основном за счет дополнительного сопротивления раздающего коллектора. Наибольший коэффициент гидравлического сопротивления имеет круговая компоновка из 4-х циклонов с нижним и верхним подводом газа.
Распределения потоков по циклонам было равномерным, однако распределение пыли по циклонам имело большой разброс. Наиболее нагруженные по пыли являлись задние ряды циклонов по ходу движения газа. В эти циклоны поступало в 2-3 раза больше пыли, чем в первые ряды.
Неодинаковое распределение пыли по циклонам характерна для группового циклона, работающего под разрежением, при работе под нагнетанием распределение пыли по циклонам становилось более равномерным. Это явление объясняется более высокой турбулизацией пылегазового потока, создаваемого лопатками рабочего колеса вентилятора. В этом случае пыль более равномерно распределялась по сечению раздающего коллектора.
В заключении были проведены испытания группового циклона, вариант IV, с выгрузкой пыли пневмотранспортом. При этой компоновке полость шнека использовалась в качестве газохода, через который производился отсос уловленной пыли вместе с небольшим количеством воздуха. Отсос производился с помощью отдельного вентилятора через выносной циклон СЦН-40 Æ 300 мм с бункером. Уловленная пыль собиралась в бункере. После циклона очищенный воздух нагнетался обратно на вход в групповой циклон. Результаты испытаний приведены в таблице.

Q; м3/час qот; м3/час Qсум; м3/час qот; % Vпл; м/сек Q оч; %
1,7 94,7
19,5 1,65 95,4
27,2 1,67 95,7
31,5 1,67 96,5

Из данных таблицы следует, при наличии отсоса – 31,5%, степень очистки группового циклона повышается до уровня степени очистки одиночного циклона – 96,5%. При этом, количество очищаемого газа соответственно снижается на количество отсасываемого газа, т.е. с 2620 м3 /час до 1800 м3 /час при наличии рециркуляции. Без рециркуляции с отводом очищенного газа из выносного циклона в газоход после группового циклона, количество очищаемого газа при 30% отсосе увеличивается – 2620 + 751 = 3371 м3/час.

Выводы. Компоновка циклонов СЦН-40 в группы, кроме IV варианта, не снижает степень очистки по сравнению с одиночным циклоном, коэффициент очистки остается одинаковым.
Коэффициент гидравлического сопротивления группового циклона увеличивается. Он определяется зависимостью:
(2.26)
где: к – коэффициент, для прямоугольной компоновки – 1,20-1,25 для круговой – 1,45
z0– коэффициент сопротивления одиночного циклона.

Количество циклонов СЦН-40, объединяющих в группы для очистки больших объемов газа, может достигать 12 штук и более. Диаметр циклона – до 2-х метров.


Рекомендуемые страницы:

Поиск по сайту



poisk-ru.ru

Циклон пылеуловитель – www.mpoltd.ru

Наш завод «Машинопромышленное объединение» изготавливает аспирационные системы для газоочистки и пылеуловители. К ним относятся Циклоны пылеуловители типа СК ЦН, осуществляющие сухую очистку газов осаждением твердых компонентов под действием инерционных сил.

Целью очистки промышленных газов от содержащихся в них твердых частиц (пыли) как известно является удаление из них вредных примесей, улавливание содержащихся ценных частиц и очищение атмосферного воздуха. Способы применяемые для очистки промышленных газов можно разделить на пять основных способов:

  • Осаждение под действием силы тяжести.
  • Осаждение под действием инерционных сил.
  • Осаждение под действием электростатических сил.
  • Фильтрование.
  • Мокрая очистка.

Для реализации очистки каждым из способов очистки разработаны и используются установки определенного типа. Так для мокрой очистки наше предприятие предлагает пылеуловитель типа Скруббер Вентури.

А для использования принципа сухого осаждение твердых частиц, содержащихся в промышленных газах под действием инерционных сил Машинопромышленное объединение предлагает Циклоны типа СК ЦН. У сухих методов очистки промышленных газов есть ряд достоинств.

При применении любого из сухих методов очистки температура остаточного выброса определяется только конструктивными элементами очистного оборудования и может оставаться 400…450 0С. Это позволяет использовать теплоту газов после их очистки. Так же высокая температура сухих очищенных газов способствует улучшению условий их рассеивания при выбросе в атмосферу.

При сухой очистке газов не требуется применение воды, которая является ценным, а в ряде регионов – дефицитным природным ресурсом. Так же отсутствуют требования очистки вторичных стоков загрязненных жидкостей, оборудование газоочистки не подвергается коррозии.

Если целью газоочистки является пылеулавливание или улавливание ценных компонентов, результат улавливания выгружается из оконечного устройства в виде сухого порошка, который может быть сравнительно просто утилизирован или использован.

В основе конструкции циклона лежит принцип использования центробежной силы. Циклоны можно разделить на прямоточные, в которых очищаемый газ выводиться вдоль одной оси, и противоточные циклоны. Помимо этого, циклоны различают по форме их корпуса на цилиндроконические, конические и цилиндрические. По конструкции скручивания циклоны могут быть спиральными, тангенциальными и винтообразными.

Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности.

Циклоны СК ЦН производства Машинопромышленное объединение.

Циклоны СК ЦН предназначены для сухой очистки газов от твердых частиц сажегазовой смеси после реакторов сажевого производства, газовоздушной смеси.

Циклон СК ЦН имеет самую высокую степень очистки и в тоже время и наибольший коэффициент сопротивления из всех конических циклонов с улиточным завихрителем.

Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. “Правым” принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, “левым” – вращение против часовой стрелки.

Циклоны СК ЦН на нашем заводе выпускаются как в одиночном виде, так и групповом с левым и правым исполнении. Далее на примере производства группового циклона на нашем заводе, вы увидите все этапы производства циклонов от заготовок до конечного изделия.

Также данный групповой циклон нашего производства имеет систему автоматического обогрева. Обогрев циклона необходим для того, что бы осаждающая пыль находилась в определенном температурном режиме и не слипалась и не осаждалась на стенках конуса циклона и бункера.

Циклоны СК-ЦН-34 и СК-ЦН-40 оптимально эффективны для улавливания больших объемов производственной пыли особенно в дыме. Преимущества: Высокий процент очистки дыма от сажи и прочих твердых частиц 98-99%, универсален, прост в эксплуатации, доступная цена.

Принцип работы центробежно-гравитационный. СК-ЦН-40 обладает значительной эффективностью при очистке газов от мелкой и средне-дисперсной пыли, имеет при этом самое низкое из всех спирально-конических циклонов гидравлическое сопротивление. Частицы пыли благодаря инерции приживаются к стенкам конуса и осыпаются в нижний бункер, а очищеный воздух подымается верх и выходит через выхлопную трубу.

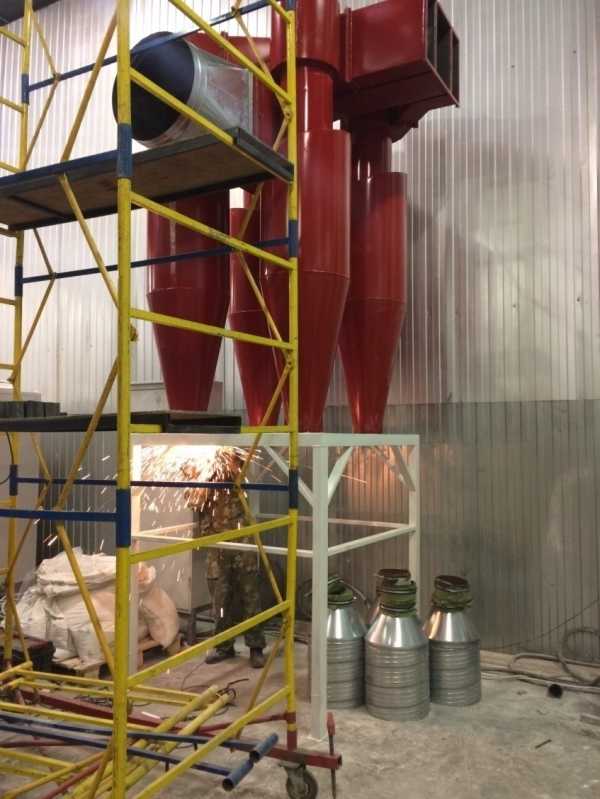

На фото показаны этапы изготовления циклонов на нашем заводе.

Первый этап производства циклонов – сборка бункеров, конусов и улитки циклонов.

Следующий этап изготовления циклонов- покраска элементов.

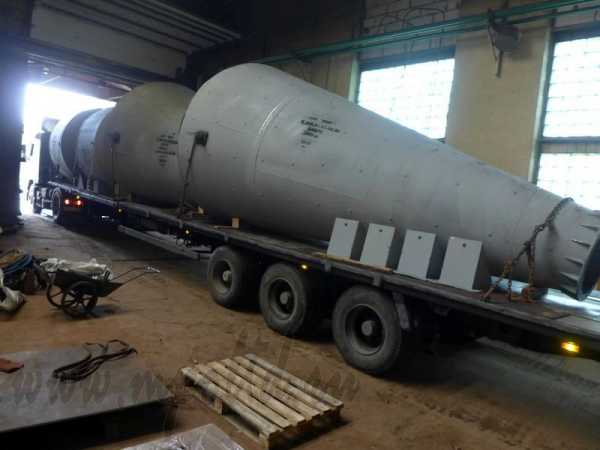

Заключительный этап  – отгрузка циклона заказчику.

Так как циклон имеет значительные габариты, он отгружается в трансортных укрупненых еденицах. Сначала отгружаются бункера и конуса.

Затем спаренная улитка

 Также в объем постаке идет шкаф управления оборева циклна, комплектующие и утеплитель.

Процесс и качество очистки газа в циклоне

Процесс сухой очистки промышленных газов с использованием циклона это комплексный аэродинамический процесс, во время которого очищенный и исходный промышленный газ перемещаются в разных направлениях вихреобразно. Твердые частицы собираются во внешних слоях газа и удаляются в пылесборник.

Таким образом, внутри циклона образуются два потока, движущихся по сложной спиралеобразной траектории. Загрязненный газ образует внешний поток и движется вниз вдоль стенок корпуса циклона. Во время этого движения содержащиеся в газах твердые частицы отбрасываются к стенкам циклона под действием центробежной силы. Газ очищенный от примесей образует внутренний поток, поднимающийся вверх и выводится наружу.

Циклоны для очистки промышленных газов, как правило имеют простую и компактную конструкцию, в них отсутствуют подвижные элементы. В циклонах можно осуществлять очистку газов с химически агрессивными составляющими. А степень очистки газа с помощью циклона более высокая, чем в аппаратах гравитационного осаждения.

Однако циклоны не эффективны для очистки загрязненных газов, с размером твердых частиц менее 10 мкм или обладающих сильным абразивным действием. А для очистки больших объемов газа следует использовать установки из нескольких циклонных компонентов небольшого размера вместо одного циклона большого радиуса. Подобные аппараты называются батарейными или групповыми циклонами (или мультициклонами).

Наш завод «Машинопромышленное объединение» имеет возможности проектировать и изготавливать как стандартное так и нестандартное оборудование для предприятий различных отраслей промышленности. В других разделах нашего сайта вы найдете информацию об изготовлении такой продукции как емкостное оборудование, сгустители, конвейерное оборудование, изготовление дробилок, футеровочная машина (машина для замены футеровки), изготовлении бутар для мельниц. В разделе список выпускаемого оборудования вы ознакомитесь с изделиями нашего предприятия, с готовой технической документацией, которая может быть скорректирована под ваши задачи.

Приглашаем к сотрудничеству

www.mpoltd.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
