Циркуляционный центробежный насос – Центробежный или циркуляционный насос для отопления коттеджа?

alexxlab | 04.07.2020 | 0 | Разное

Содержание

принцип работы в системе отопления, характеристики и критерии выбора

Одним из главных элементов системы горячего водоснабжения является циркуляционный насос

Насос является компактным устройством с нагнетающей и всасывающей функцией, он устанавливается прямо в трубопровод отопительной системы. Он считается основным составляющим элементом систем горячего водоснабжения и отопления.

Содержание статьи

Основное предназначение насоса

Основным назначением считается обеспечение циркуляции (циркуляторный тип), то есть принудительное движение жидкости по замкнутому контуру, и также электронасос может быть использован для рециркуляции.

Циркуляционный насос (помпа) помогает поддерживать нужный напор воды в контуре отопления.

С этим и связана его основная функция поддержания необходимого давления в системе и помощь в преодолении водного сопротивления для труб и радиаторов. Изобрели устройство примерно в начале ХХ века, потом принципиальная электрическая схема и конструкция постоянно усовершенствовались.

Главная задача насоса — это обеспечение постоянной циркуляции тепла

Главный принцип и задачи:

  1. Комфортное пользование системами водоснабжения.
  2. Обеспечение постоянной циркуляции тепла.
  3. Поддержание стабильной температуры воды.

Так как насос должен работать постоянно, его основными характеристиками должны стать низкое потребление энергии, безопасность, бесшумность, простота, удобное положение, доступные ценовые виды. Он широко применяется для радиаторов, систем отопления, горячего водоснабжения дома и теплых полов. Циркуляционный агрегат называется так потому, что работает на кольцевой замкнутой отопительной системе, перемещая и создавая циркуляцию воды. Его задачей не является наполнять и восполнять потери теплоносителя или поднимать уровень воды, это происходит за счет насоса или за счет давления в наружном трубопроводе.

Преимущества использования

Так как на сегодняшний день многие семьи стараются приобрести загородный дом или коттедж, который занимает достаточно большую площадь, и в них необходимо создать комфортный микроклимат с учетом различных климатических условий, использование циркуляционной насосной системы — просто насущная необходимость. С его помощью помещения будут обогреваться равномерно и быстро.

Таким образом, выбор насосов для отопления достаточно широк, и есть возможность подобрать недорогой и качественный агрегат. Главное — разобраться в технических характеристиках и приобретать только известные и проверенные модели.

Циркулирующий насос является достаточно небольшим устройством, его монтаж осуществляется внутрь трубопровода (более удобное расположение), что обеспечивает перемещение теплоносителя по трубам.

Основные преимущества:

  • Значительный эксплуатационный срок;
  • Бесшумность;
  • Маленькие габариты;
  • Низкая цена.

Циркулирующие агрегаты являются прекрасным выбором для систем отопления в загородных домах. В основном для отопления используются модели с мокрым ротором, при этом смазка и охлаждение подвижных частей системы производятся самим теплоносителем, то есть водой.

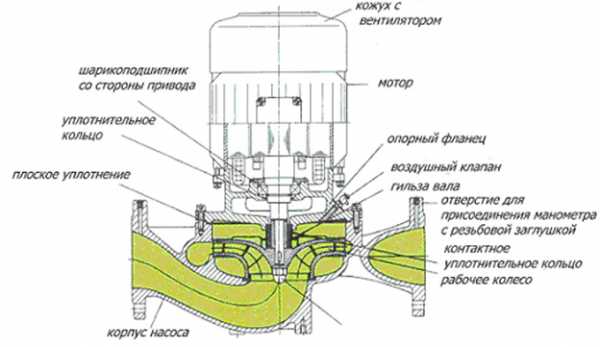

Конструктивные особенности

Насос устроен просто: 2 параллельных диска соединены между собой выгнутыми лопастями и составляют рабочее колесо. У одного из них имеется отверстие для течения теплоносителя, а у другого — фиксаторы, чтобы зафиксировать конструкцию на валу двигателя крыльчатки.

Перед тем как использовать насос, лучше сперва ознакомиться с его конструкцией

Элементы конструкции:

  • Корпус из различных материалов – это может быть нержавейка или цветные сплавы;
  • Ротор;
  • Роторный вал;
  • Вращающийся ротор;
  • Крыльчатки или лопастное колесо;
  • Электродвигатель.

Для устремления жидкости в нужном направлении и создания кинетической энергии и давления имеется отверстие в форме спирали (в разрезе). В зафиксированном колесе теплоноситель смазывает и охлаждает роторный вал. Статор электродвигателя размещен под напряжением, поэтому он разделен стаканом, который оборудован нержавейкой или углеродным материалом. Ротор агрегата закреплен на керамических подшипниках. Такие насосы используются для отопления при рециркуляции теплоносителя с постоянным или мало изменяемым расходом.

Принцип работы в системе отопления

После подключения к электросети и подачи электрического тока начинает вращаться ротор с установленной на нем крыльчаткой, а вал — при помощи приводного двигателя. Через поглощающий патрубок вода-теплоноситель поступает во внутреннюю часть насоса, где затем отбрасывается центробежной силой и колесом к стенкам рабочей камеры. Вода при воздействии силы выталкивается в нагнетательный патрубок.

Циркулирующие насосы имеют серьёзное отличие и относятся к разным видам:

  • Мокрый;
  • Сухой.

Принцип работы у них несколько отличается. Мокрые используются в основном для отопления жилья, и ротор всегда находится в воде. Вода смазывает все движущиеся элементы и отлично охлаждает.

Насос с сухим ротором работает за счет вращения вала электродвигателя, и при помощи специальной муфты вращение передается крыльчатке. У таких моделей коэффициент полезного действия более высокий (около 80%) и сложная конструкция, что делает непростым его ремонт и обслуживание. Устройство монтируют в трубопровод, а корпус крепится к стене с использованием специальной консоли.

Устройство центробежной насосной системы

Центробежный насос для отопления служит для перекачивания жидкости. В нем движение жидкости и нужный напор происходят из-за центробежной силы, возникающей под воздействием лопастей колеса на воду. Он представляет собой вид оборудования, который перекачивает воду и создает напор при вращении колеса, в итоге появляется центробежная сила.

Агрегат состоит из:

  • Спирального корпуса;
  • Рабочего колеса;
  • Вала, который вращается в подшипниках.

У центробежных насосных устройств единый принцип действия, основные отличия состоят в конструкции, размерах и показателях производительности. Одноступенчатый насос является самым простым и распространенным видом из центробежных.

Его популярность связана с тем, что расход и давление воды находятся в обширных регулирующихся пределах, но напор воды у них небольшой.

Наиболее совершенными считаются многоступенчатые конструкции, в них есть рабочие колеса и ступени, располагающиеся друг за другом. Выбирая центробежный агрегат, надо обращать внимание на модели, которые имеют торцевое уплотнение вала и считаются наиболее современными, чем аналогичные, имеющие сальниковую набивку. Основным преимуществом первой конфигурации считается герметичность и отсутствие протечек.

Схема установки своими руками

При установке циркулирующего насоса в отопительную систему теплоноситель с одной стороны захватывает жидкость и нагнетает ее с другой стороны в трубопровод. При вращении колеса с лопастями образуется центробежная сила. При этом давление в расширительном баке изменяться не будет.

Установить насос вполне можно своими руками, используя специальную схему

Для повышения уровня тепла необходимо устанавливать повышающий насос. Чтобы преодолеть силы сопротивления воды, необходимо устанавливать циркуляционный.

Схема установки:

  1. Устанавливаем агрегат на трубопровод с горячей водой, которая поступает от нагревателя.
  2. Между нагревателем и насосом монтируем пропускной клапан.
  3. Соединяем байпасом трубопровод с обратным и пропускным клапаном.
  4. Для продолжительного удержания воды в колесе на конце трубопровода сооружаем приемник, имеющий обратный клапан.

Такое устройство может развить скорость теплоносителя до 2 м/с. Циркуляционный тип оборудования необходим для ускорения движения воды в системе без нагнетания дополнительного давления. Если в конструкции отопления смонтирована принудительная циркуляция, это является обязательной и важной деталью. Он может различаться по мощности и работать от электричества. В большинстве случаев скорость на них можно регулировать от минимальной до максимальной величины.

Области применения

Циркуляционные системы вынуждают теплоноситель циркулировать с неизменной скоростью, за счет чего тепло начинает равномерно поступать во все помещения. Также при помощи таких приборов можно обеспечить водой дом, если он не подключен к центральному водоводу.

Насос можно использовать для колодцев и скважин

Делает незаменимыми насосы то, что они обеспечивают давление в системе, перекачивая воду из:

  • Скважин;
  • Колодцев;
  • Любых других водоемов.

Если процесс полностью автоматизировать, то это существенно сэкономит электроэнергию. Установку агрегата можно осуществить самостоятельно, так как у него простой принцип действия и устройство. Но его целесообразнее устанавливать в небольших помещениях.

Основной принцип работы циркуляционного насоса состоит в применении центробежной силы.

Центробежные насосные станции обладают жёсткими рабочими параметрами, которые зависят от диаметра рабочего колеса и частоты вращения.

Производительность насоса меняется с изменением частоты вращения колеса. Напор регулируется, когда изменяется частота его вращения. Мощность на валу зависит от того, как изменяется частота вращения колеса в кубе.

kanaliza.ru

В чем отличие циркуляционного насоса от повысительного: функции и принцип работы

Содержание статьи:

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.

Повысительные насосы

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:

  • АС159–160А AQUARIO,
  • PB WILO,
  • UPA 15-90 GRUNDFOS.

Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).

Принцип работы

Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.

Схема горизонтального устройства

Струйные устройства

Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).

Вихревые устройства

Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.

Циркуляционные насосы

Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.

Схема прибора

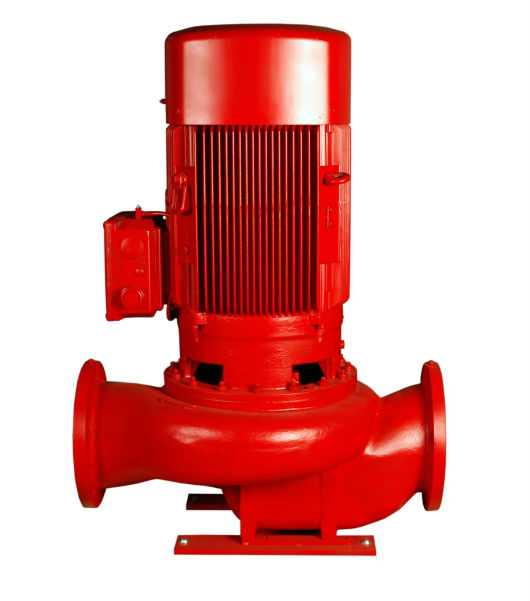

«Сухие» циркуляционные насосы

В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).

Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором.

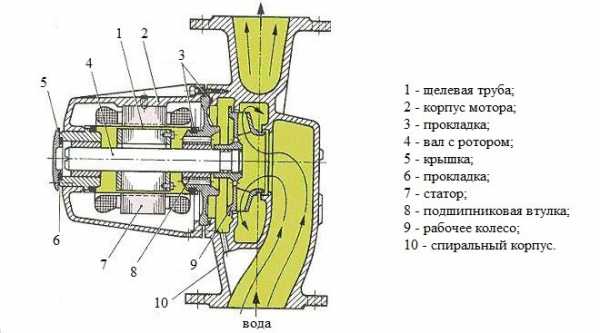

«Мокрые» циркуляционные насосы

В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).

Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.

«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.

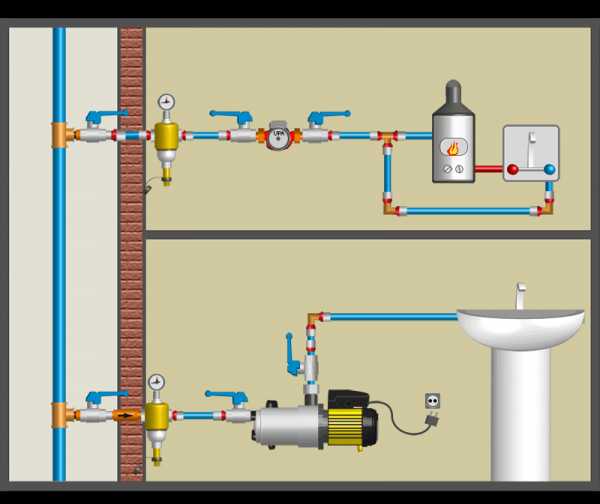

Чем отличается циркуляционный насос от повысительного

Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.

Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.

Циркуляционный насос

Повысительный насос оказывает воздействие конкретно на давление — он его повышает.

Повысительный

Рассмотрим на примере:

  • вода поступает на участки по магистрали от водонапорной башни;
  • в магистрали давление 1 атм;
  • в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;
  • к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.

До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.

Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.

Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.

Видео: циркуляционный насос

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Применение центробежного и циркуляционного насосов

В настоящее время центробежные насосы вытеснили собой поршневые устройства в области средних и крупных подач. Поршневые устройства используют только для специальных областей высокого давления и небольшой подачи. Хотя центробежный насос во многих случаях может применяться и в этих областях.
Чтобы правильно выбрать насос нужно учитывать:
- полную стоимость агрегата;
- стоимость эксплуатации;
- к. п. д. агрегата;
- особенности в условиях работы насоса;
- место, занимаемое установкой.
Если по этим пунктам сравнить поршневые насосы и центробежные, то сразу видно преимущества последних. Они заключаются в следующем:
1. Простоте ухода и устройства насоса – уменьшает расходы на обслуживающий персонал и текущий ремонт, а на полностью автоматизированных станциях и вообще обслуживания не требуется.
2. Возможности их прямого соединения с быстроходными двигателями: электромотором, паровой турбиной – вследствие установка требует мало площади и получается меньшего веса, а это снижает капитальные затраты.
3. Равномерности вращения - требуются более легкие фундаменты.
4. Равномерности подачи жидкости – вследствие отсутствие инерционных сил, не нужна установка воздушных колпаков.
5. Минимальном расходе смазки.
6. Возможности подачи засоренной грязной жидкости.
7. Легкости регулирования количества жидкости в широких пределах.
Центробежные насосы для воды достигли высокой степени совершенства и широко применяются в крупных городах, ирригационных сооружениях, промышленных комбинатах. Доки требуют миллионы кубических метров воды, которые подаются десятками кубических метров в секунду одним агрегатом. Здесь уже можно выбирать какие типы центробежных насосов: быстроходные, тихоходные или пропеллерные насосы вместе с центробежными. Нужно применять их так, чтобы достигнуть компактности и экономии.
Для отопления индивидуальных домов и небольших помещений используют циркуляционный насос. Его могут применять в радиаторных и геотермальных системах отопления, для теплых полов, и для горячего водоснабжения домов и квартир. Циркуляционный насос для отопления практически бесшумный, не занимает много места, и отлично выполняют свои функции. В отличие от естественной циркуляции, не надо сильно прогревать теплоноситель. Циркуляционные насосы со встроенной авторегулировкой в зависимости от потребности системы изменяют частоту вращения ротора. А это почти в два раза сокращает финансовые затраты и расходы электроэнергии.

www.nasosinfo.ru

Центробежный циркуляционный насос - Большая Энциклопедия Нефти и Газа, статья, страница 1

Центробежный циркуляционный насос

Cтраница 1

Центробежные циркуляционные насосы обычно выполняются горизонтальными. При стесненных габаритах ( например, в энергопоездах), а также при сильном углублении зданий береговой насосной станции применяются вертикальные центробежные насосы. Пропеллерные насосы часто делают вертикальными. Циркуляционные насосы располагают или у конденсаторов или в центральной насосной. В первом случае, при так называемом индивидуальном водоснабжении, каждый конденсатор обслуживается своими двумя или одним циркуляционным насосами.  [1]

Центробежные циркуляционные насосы НКУ ( горизонтальный одноступенчатый) с консольно установленным на валу рабочим колесом предназначены для перекачки воды с температурой более 100 С под давлением на всасывании. Такие насосы могут применяться для систем водяного отопления, а также для перекачки горячей воды в технологических установках. Они развивают сравнительно небольшой напор - 3 5 - 4 сипи.  [2]

Примером центробежного циркуляционного насоса является насос типа ЦВЦ, разработанный для подачи от 2 5 до 25 т воды в 1 ч при максимальном гидростатическом давлении в корпусе 1 МПа. Вал двигателя с рабочим колесом насоса, а также ротор двигателя вращаются в подшипниках с водяной смазкой.  [3]

Характеристика центробежного циркуляционного насоса 4 Кб-С Ц при п1450 об / мин.  [4]

Характеристика центробежного циркуляционного насоса 4К12 - СЦ при п2940 об / мин. Пунктирные линии - при DK 163 мм; сплошные линии-при DK 178 мм.  [5]

Характеристика центробежного циркуляционного насоса ЗК9 - СЦ при п - 2900 об / мин. На кривой Н вертикальными черточками ограничена рекомендуемая область применения ( при оптимальном значении 0 9 ч ] ыякс.  [6]

Характеристика центробежного циркуляционного насоса 2Кб - СЦ при п - 2900 об / мин, и DK-162 мм. На кривой Н вертикальными черточками ограничена область применения ( при оптимальном значении ff 0 9 т ] макс.  [7]

Растворитель с центробежным циркуляционным насосом рис. 154) отличается от описанного выше растворителя лишь отсутствием пропеллерной мешалки. Применение центробежного насоса в качестве побудителя циркуляции особенно целесообразно в тех случаях, когда он необходим для транспортировки получаемого раствора и, следовательно, установка его должна иметь место независимо от выбранного типа растворителя.  [9]

Большие перспективы создает применение центробежных циркуляционных насосов. Так, на одном из заводов применена интересная конструкция насоса, производительностью 400 м3 / час сжатого газа. Многоступенчатый центробежный компрессор с электромотором на одном валу, мощностью 375 кет при 3000 об / мин. Азотоводородная смесь под давлением 200 - 220 ат поступает через крышку в сосуд, омывает электромотор и после дополнительного сжатия на 15 - 20 ат возвращается в цикл. К достоинствам центробежного насоса следует отнести малые его габариты и чистоту газа, не загрязняющего катализатор смазкой. Кроме того газ загрязняется маслом. К недостаткам следует отнести повышенную чувствительность подачи насоса к колебаниям давления в системе синтеза. Этот недостаток а значительной мере следует отнести к не вполне удачному подбору гидродинамической характеристики у центробежного компрессора.  [10]

На некоторых установках синтеза аммиака центробежные циркуляционные насосы непрерывно работают без ремонта до полутора лет.  [11]

С целью уменьшения замасливания циркуляционного газа применяют центробежные циркуляционные насосы взамен поршневых. Во вновь строящихся в Советском Союзе цехах по получению метанола предусмотрены центрооежные машины.  [12]

Установка для гидродинамической промывки сивушного масла ( рис. 23) состоит из резервуара ( эмульгатора), центробежного циркуляционного насоса, двух пар тангенциально направленных сопел. Расстояние между соплами одной пары равно 0 8, а между другой-0 4 - 0 5 диаметра резервуара. Сопла с меньшим расстоянием незначительно подняты вверх ( 5 - 15), а сопла другой пары - наклонены вниз.  [13]

Котельная с искусственной циркуляцией ( рис. 166, б) отличается от котельной с естественной циркуляцией главным образом наличием центробежных циркуляционных насосов, приводимых в движение электродвигателями.  [14]

На рис. 2 представлена принципиальная схема насосной системы водяного отопления с верхней разводкой, состоящей из водогрейного котла 1, разводящих трубопроводов горячей воды 3, обратных трубопроводов 4, нагревательных приборов 2, центробежного циркуляционного насоса 5, воздухосборника 7 и расширительного сосуда 6, присоединенного в точке А к обратному трубопроводу.  [15]

Страницы:      1    2

www.ngpedia.ru

Какой центробежный насос лучше подойдет для отопления частного дома: виды, расчет параметров, установка

В наше время немало собственников частных домовладений для обеспечения комфортной температуры внутри своих жилищ устраивают в них автономную систему отопления. В процессе её эксплуатации актуальным для них становится вопрос равномерного распределения тепла во всех помещениях дома. Чтобы добиться этого, они устанавливают в систему отопления циркуляционные насосы. Непосредственно перед монтажом они раздумывают над тем, каким образом расположить насос, чтобы он работал бесперебойно и надежно и при этом демонстрировал высокую эффективность работы.

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

  • увеличение диаметра труб, используемых в системе отопления;
  • монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Устройство оборудования и принципы его работы

Если подробно говорить о таком оборудовании, как циркуляционный насос, то основным его предназначением является принудительная циркуляция теплой воды в системе отопления замкнутого типа. Конструкция насоса состоит из корпуса, выполненного из нержавеющей стали, и стального ротора, прикрученного к нему. В некоторых насосах вместо ротора используется мотор. На валу мотора выполняется закрепление крыльчатки. Именно она и обеспечивает выброс теплоносителя.

Работа насоса обеспечивается благодаря электродвигателю. Установка, работающая в составе системы отопления, стягивает воду с одной стороны, а потом выбрасывает ее в трубопровод. Это обеспечивается за счет центробежной силы. Ее возникновение происходит, когда начинает вращаться крыльчатка. Создаваемый насосом напор без проблем должен преодолевать гидравлическое сопротивление трубопровода, радиаторов и других элементов, входящих в состав системы отопления.

Типы насосов

Все разнообразие циркуляционных насосов, предназначенных для отопления, можно разделить на два типа:

Сухие насосы

Особенность конструкции сухого насоса заключается в том, что ротор в нём не взаимодействует с теплоносителем. От электродвигателя его рабочая область отделена специальными уплотнительными кольцами из нержавейки. При пуске происходит вращение этих колец, в результате возникающая тонкая водяная пленка между кольцами герметизирует соединение. Обеспечивается это благодаря разнице показателей давления в системе и во внешней среде.

Насосы сухого типа имеют коэффициент полезного действия 80%. Главным их недостатком является большой шум. Поэтому при выборе места для размещения этого оборудования необходимо выделять отдельную комнату, в которой имеется хорошая шумозащита.

Если говорить о сухих насосах, то они разделяются на три вида:

  • вертикальные;
  • горизонтальные;
  • блочные.

Особенность конструкции горизонтальных сухих насосов заключается в том, что остывающей патрубок у них располагается на передней части вала. На корпусе находится нагнетательный. В горизонтальном положении закрепляется электродвигатель. На одной оси патрубки располагаются в вертикальных циркуляционных насосах. В вертикальном положении установлен электродвигатель.

Мокрые насосы

Главным отличием «мокрых» насосов от «сухих» является то, что в теплоноситель погружен ротор вместе с крыльчаткой. Теплоноситель таких насосов выступает в качестве смазки и охладителя. Специальный стакан разделяет ротор и статор. Этот элемент выполнен из нержавейки и его посредством обеспечивается герметичность части электродвигателя, находящейся под напряжением. Корпус «мокрого» насоса, предназначенного для отопительной системы, обычно изготавливается из таких материалов, как латунь или бронза.

При выборе агрегата внимание обращать следует на то, что ротор у него был выполнен из керамики. «Мокрые» насосы отличаются тем, что они менее требовательны в плане обслуживания и ремонта. Кроме этого при работе они издают гораздо меньше шума.

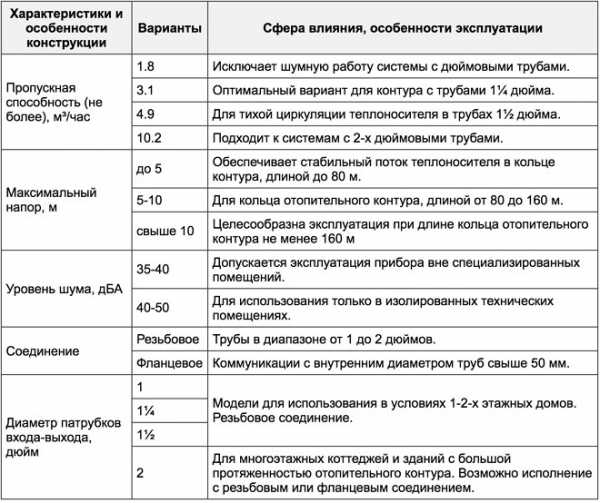

Как выбрать циркуляционный насос отопления?

Подбирая циркуляционное насосное оборудование, следует учитывать такой параметр, как мощность агрегата. Многие владельцы частных домов, выбирая для своей системы отопления такое оборудование, стараются купить самую мощную модель. Такая установка обойдется дороже, а кроме этого при работе будет издавать много шума, притом, что потребности в использовании её мощности по максимуму у владельца не будет.

Чтобы не потратить лишних денег и приобрести хороший насос, необходимо произвести расчеты мощности оборудования, которой будет достаточно для вашего дома. При их выполнении важными являются следующие параметры:

  • диаметр трубы;
  • температура теплоносителя;
  • уровень напора теплоносителя;
  • производительность котла;
  • пропускная способность.

Еще нужно знать про количество литров воды, которая может пройти через отопительную систему в течение одной минуты. Также следует выполнить расчеты количества воды, которое необходимо для работы радиатора и колец системы отопления в нормальном режиме.

Длина трубопровода также является важным фактором, от которого зависит мощность циркуляционного насоса. Обычно на 10 метров трубопровода требуется полметра насосного напора.

Чтобы выполнить расчет расхода теплоносителя, необходимо приравнять его параметры к мощности котла. Например, если мощность установки равна 25 кВт, то в этом случае расход теплоносителя будет находиться на уровне 25 литров в минуту. Если системе отопления мощность батарей составляет 15 кВт, то для их нормальной работы потребуется 15 литров воды в минуту. С уменьшением диаметра трубопровода возрастает сопротивление, возникающее при передвижении теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любое циркуляционное насосное оборудование имеет ряд показателей, посредством которых определяется производительность установки. Основным параметром является напорный расход. Он отражается производителем оборудования в техническом паспорте.

При расчете расхода насоса отопления используют следующую формулу:

Q = N t 2 -t1 ,

где N- мощность котла;

t1,t2- температура, выходящая из источника тепла и находящаяся в оборотном трубопроводе.

Подобным образом выполняется расчет напора насоса отопления. Если отталкиваться от европейских стандартов, то 100 Ватт мощности оборудования необходимо на 1 квадратный метр частного строения.

Установка насоса: этапы и нюансы при монтаже

Первое, что следует сделать — слить из системы отопления всю жидкость. Затем, если в этом имеется необходимость, нужно выполнить очистку трубопровода. В соответствии со схемой подключения должна производиться работа по установке оборудования и арматуры. Когда монтаж отопительной системы будет завершён, выполняют заливку воды, после чего удаляют из насоса лишний воздух. Делается это посредством открытия центрального винта. Обращаем внимание, что перед каждым включением агрегата необходимо обязательно выполнять работу по удалению воздуха.

Когда насос циркуляционный для отопления приобретён, необходимо определиться с местом, где будет выполняться его монтаж. Специалисты рекомендуют устанавливать это оборудование на обратке перед котлом. Все дело в том, что воздух может собираться вверху котла в процессе эксплуатации, если установку насоса выполнить на подаче. Это может привести к тому, что он будет вытягивать его из котла, что приведет к возникновению вакуума, следствием чего станет закипание этой части котла.

Если же монтаж насоса выполнить перед котлом, то вода будет вталкиваться в нагревательную установку. Следствием этого станет возникновение воздушного пространства, и установка будет полностью заполненной. Кроме этого при таком варианте монтажа работа насоса будет происходить при более низких температурах, что положительно отразится на сроке его эксплуатации.

Выбрав участок монтажа насосного оборудования, далее создают байпас или отвод. Необходимость в нём связана с тем, что в случае поломки или когда отключат электричество, благодаря ему не произойдет прекращения работы всей отопительной системы и будет возможность для прохода теплоносителя через главный трубопровод благодаря открытому крану. При устройстве байпаса необходимо помнить о том, что диаметр трубы у него должен быть меньше, чем диаметр у основного трубопровода. Когда байпас готов, переходят к основной стадии работ по установке агрегата.

Вал насоса на отопление должен полностью находиться в воде. Если он будет погружен в теплоноситель лишь частично, то это приведет к снижению производительности оборудования на 30%. В худшем случае рабочая зона станет неисправной.

Помимо этого монтаж предусматривает и установку клеммной коробки с верхним расположением.

Кроме этого, устанавливаются шаровые краны с двух сторон насоса. В процессе эксплуатации оборудования они потребуются для выполнения обслуживания насоса и его демонтажа в случае необходимости.

В состав системы обязательно должен входить и фильтр. Он обеспечит защиту агрегата от механических частиц. Попав внутрь его конструкции, они могут отрицательно сказаться на работе насоса.

Ручной или автоматический клапан необходимо смонтировать сверху обводной трубопроводной линии. Он необходим для выпуска через определенные промежутки времени воздушных пробок.

Заключение

Проблема неравномерного обогрева помещений в частном доме актуальна для многих владельцев. Поэтому для ее решения необходимо установить циркуляционный насос. Чтобы он эффективно работал и обеспечивал равномерное распределение тепла, необходимо правильно выбрать это оборудование. Но перед этим следует произвести расчет необходимой мощности для вашей системы отопления. Также важна и качественная установка оборудования. Грамотный монтаж позволит обеспечить длительный срок службы и высокий КПД работы этого оборудования.

Оцените статью: Поделитесь с друзьями!

kotel.guru

как выбрать? Подбор, для водоснабжения

Содержание

Циркуляционные насосы используются в системах отопления и гвс (горячего водоснабжения). Принцип работы основан на принудительной циркуляции жидкости по замкнутому пространству трубопровода.

Применяются такие насосы в системах отопления многоэтажных домов и загородных коттеджей. Вследствие использования циркуляционных насосов помещения прогреваются быстрее и равномернее, чем при использовании естественной циркуляции теплоносителя, где горячая вода подается по вертикальной трубе (стояку) благодаря методу естественной конвекции.

Описание, устройство, принцип работы циркуляционного насоса

По устройству циркуляционный насос, по сути, похож на дренажную установку. В корпус из нерж. стали, чугуна или алюминия (иногда – бронза, латунь) встроен ротор, выполненный из керамики или стали. Вал ротора снабжен колесом с лопастями – крыльчаткой. Колесо с лопастями чаще всего делают из технополимера.

Устройство циркуляционного насоса

Действие такого устройства происходит благодаря принципу центробежной силы, которая образуется во время работы лопастного колеса.  Движение теплоносителя осуществляется путем захватывания его с одной стороны и нагнетания в трубопровод с другой. Во всасывающем патрубке во время вращения рабочего колеса образуется вакуум. Вакуум отвечает за непрерывный процесс циркуляции и подачи воды во всасывающий трубопровод.

Вода в таком механизме может циркулировать со скоростью 2 м/c в бытовой сфере применения (для избегания вибраций и шумов и трубах) и до 8 м/с в промышленности. Насосы работают от электрической энергии, что является их преимуществом.  Ведь такое устройство, применяющееся в промышленной сфере, потребляет не более 0,3 кВт, в бытовой – до 85Вт.

Система отопления, использующая циркуляционные насосы, способна эффективно отапливать помещения с любой конфигурацией разводки трубопровода, с трубами маленького диаметра, в том числе встроенными в пол или стены.

К преимуществам использования данного вида насосов относят:

  • быстрое нагревание помещения;
  • создание отдельного температурного режима в каждом помещении посредством термореле;
  • монтаж котла в любом месте;
  • возможность регулировать частоту вращения ротора, что сокращает затраты электроэнергии;
  • минимальное количество воздушных пробок.

к меню ↑

Типы циркуляционных насосов

Производится два типа циркуляционных насосов: «мокрый» и «сухой» (с мокрым и сухим ротором).

Для «мокрого» типа характерно то, что ротор расположен непосредственно в жидкости, которая перекачивается. Электродвигатель же находится в загерметизированной части, куда не попадает вода. Принцип действия этого механизма следующий: вращающийся ротор ускоряет движение воды. Жидкость, в которой находится ротор, является охладителем и смазкой для механизма.

Устройство циркуляционного насоса с сухим ротором

Механизмы с мокрым ротором используются в отопительных системах со сравнительно небольшой протяженностью трубопроводов.

Преимущества «мокрого» типа насосов:

  • низкий уровень шума;
  • простота в изменении параметров настройки;
  • бесступенчатая смена скорости вращения ротора;
  • длительный период службы;
  • отсутствие потребности в техобслуживании.

Основной минус этого типа устройств – невысокий уровень коэффициента полезного действия (не превышает 50%). Причина низкой продуктивности в том, что практически невозможно будет герметизировать гильзу, которая отделяет статор от перекачиваемой жидкости, при увеличении диаметра ротора.

В насосе «сухого» типа ротор не соприкасается с теплоносителем. Его рабочая часть изолирована от двигателя при помощи уплотнительных колец, которые изготавливают из угольного агломерата, керамики или нержавеющей стали.

Такие насосы более эффективны. В процессе работы уплотнительные кольца самоподгоняются и притираются друг к другу. Период их службы – не меньше 3 лет. КПД составляет около 80%. Но при этом работающие насосы с сухим ротором издают много шума, из-за чего их нужно устанавливать в отдельных помещениях со звукоизоляцией.  Также нужно учитывать среду того помещения, в котором находятся такие агрегаты. В процессе работы они создают воздушные завихрения, пыль может подниматься вверх и проникать внутрь системы, что приводит к повреждению поверхности колец уплотнения.
к меню ↑

Популярные производители

Благодаря большому спросу на данную продукцию,  десятки, если не сотни предприятий по всему миру изготавливают разные виды циркуляционных насосов. Поэтому предлагаю сделать обзор продукции некоторых зарубежных фирм – производителей, а также насосов российского производства.
к меню ↑

Salmson NXL

Французская фирма Salmson является частью промышленной группы «WILO AG». Сегодня под брендом Salmson производится большой ассортимент насосной продукции, которая имеет такие характеристики, как надежность, высокое качество, соответствие европейским стандартам.

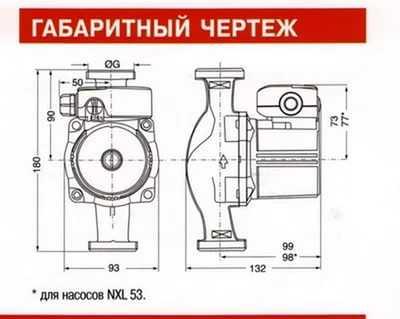

Габаритный чертеж Salmson NXL

Циркуляционные насосы Salmson используются в системах кондиционирования, водоснабжения, отопления, вентиляции. Их отличительной чертой является то, что ротор практически не подвержен загрязнению, поскольку вода, поступающая к нему, проходит через очистной фильтр.

Кроме того, продукция данной серии характеризуется универсальностью модельного ряда, низким уровнем шума, высоким качеством и небольшой стоимостью. Насосы оснащены бронзовым корпусом, что дает возможность применять их для систем питьевой воды.
к меню ↑

Wester WCP 25-40 G

Бытовой поверхностный циркуляционный насос с гайками. Используется для систем отопления, кондиционирования и теплого пола. Может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c.

Имеет «мокрый» ротор, ручное трехступенчатое переключение количества оборотов.

Корпус сделан из чугуна, рабочее колесо – полимер.

Технические характеристики:

  • мощность – 93Вт;
  • max напор – 6м;
  • пропускная способность – 2,7 куб.м/ч;
  • max температура пропускаемой жидкости – 110°C;
  • max температура oкружающей среды – 40°C;
  • присоединение – 1 дюйм;
  • max рабочее давление- 10 бар.

к меню ↑

Vaillant 160928

Циркуляционный насос Vaillant используется для работы газовых котлов ATMOmax и TURBOmax, а также в системах отопления и гвс.

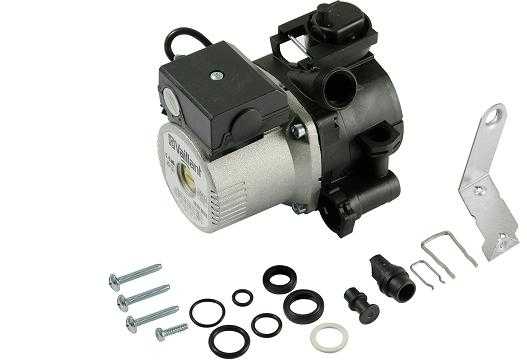

Циркуляционный насос Vaillant 160928

Подает теплоноситель в систему отопления или к вторичному теплообменнику. В последнем происходит нагревание холодной воды.

Vaillant имеет первую и вторую степени частоты вращения с возможностью ручного переключения. Производители рекомендуют держать насос на второй ступени, поскольку здесь будет большей тепловая мощность водоснабжения и уходит меньше времени на нагревание воды. На первую ступень агрегат переключают, когда необходимо снизить уровень шума в процессе его работы.
к меню ↑

Vortex BWZ 152 ½

Данное оборудование немецкого производства подходит для отопительных систем и системах водоснабжения. Циркуляционный насос Vortex может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c, этиленгликоль с концентрацией не более 40%.

Особенности:

  • «мокрый» ротор;
  • трехпозиционное регулирование скорости;
  • в комплекте идут накидные гайки;
  • корпус – чугун;
  • рабочее колесо – полимер;
  • корпус электродвигателя – алюминий;
  • бесшумный процесс работы;
  • небольшие габариты.

Индекс Z указывает на наличие суточного механического таймера с временным шагом – 15 минут.

Мощность – 0, 025 кВт, питание – 230В, 50 Гц.
к меню ↑

Lowara TLCSOL

Циркуляционный насос Lowara TLCSOL с «мокрым» ротором применяется в гелиосистемах (системах с солнечными коллекторами).

Насосы характеризуются бесшумной работой, а также несложным монтажом, что дает возможность их установки в любых помещениях. В комплект дополнительно входят 2 накидные гайки и теплоизоляционный кожух.

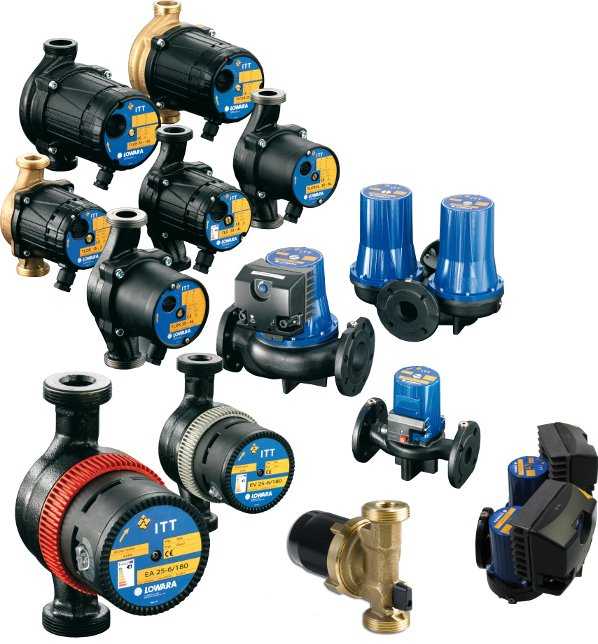

Циркуляционные насосы Lowara

Характеристики циркуляционных насосов Lowara TLCSOL:

  • страна – производитель – Италия;
  • перекачиваемая жидкость – вода;
  • напряжение – 230V 50 Гц;
  • max температура воды – 110°C;
  • min температура воды – -10°C;
  • корпус – чугун;
  • рабочее колесо – композитный материал;
  • подшипники – керамика.

к меню ↑

АЦМЛ 1000

Одноступенчатые центробежные циркуляционные насосы российского производства АЦМЛ 1000 используются в системах отопления, водоснабжения, пожаротушения, орошения и в химическом производстве.

Характеризуются низким уровнем шума и высоким КПД. Существуют разные модификации уплотнений вала. Транспортируемая жидкость – чистая вода; жидкости, которые по характеристикам аналогичны воде; слабоагрессивные и агрессивные жидкости.

Технические характеристики:

  • подача – до 900 куб.м/ч;
  • напор – до 90 м;
  • max температура жидкости – 180°C;
  • min температура жидкости – -15°C;
  • max температура окружающей среды – 40°C;
  • корпус и рабочее колесо – чугун, бронза или нерж. Сталь.

    Циркуляционный насос АЦМЛ 1000

к меню ↑

Как выбрать циркуляционный насос?

Если вам нужен циркуляционный насос, при его выборе стоит обратить внимание на основные характеристики: производительность, напор, температура теплоносителя, уровень шума, а также сколько электроэнергии он потребляет.

Под производительностью циркуляционного насоса понимают количество перегоняемой жидкости. Рекомендуется, чтобы в час насос перекачивал объем воды, равный трем объемам отопительной системы. Рекомендуется выбирать агрегат с производительностью 10-20% в запасе. Тогда он не будет долго изнашиваться и помещения будут достаточно прогреваться в зимнее время.

Также насос должен обеспечивать достаточный напор, чтобы преодолеть сопротивление трубопровода, поднять жидкость на нужную высоту, преодолеть все изгибы отопительной системы.

Нужно также уточнить температуру перекачиваемой жидкости и соотнести ее с аналогичными характеристиками агрегата, а также тип теплоносителя – вода или антифриз.

Двуроторный циркуляционный насос

При рассмотрении вопроса об энергопотреблении, следует иметь ввиду, что некоторые наиболее современные насосы потребляют меньше энергии, чем обычная лампочка. Кроме того, экономить электроэнергию вам поможет наличие автоматического регулирования отопительных приборов. При этом циркуляционный насос будет работать с перерывами. Специальный датчик покажет, когда температура теплоносителя опустилась ниже установленной черты и запустит насос.

От того, насколько правильно вы определите все характеристики насоса для своей отопительной системы, будет зависеть срок его службы.
к меню ↑

Циркуляционный насос для отопления: устройство, работа, установка (видео)

nasosovnet.ru

Насос циркуляционный для систем отопления: характеристики, правила выбора

Использование насоса циркуляционного для систем отопления значительно улучшает их эксплуатационные характеристики. Кроме того, такие насосы, благодаря которым нагретая котлом вода поступает во все элементы отопительных систем значительно быстрее и менее остывшей, позволяют экономить на энергоносителях (электричестве, топливе для котла). Эффективность применения циркуляционных насосов в составе отопительных систем во многом зависит от правильности выбора такого оборудования, делаемого на основе его технических характеристик.

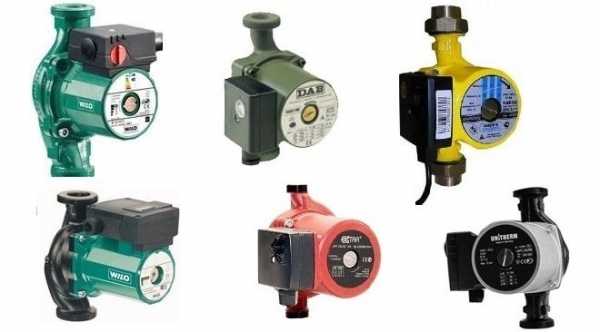

Циркуляционные насосы для отопления

Виды и основные характеристики

Прежде чем разбираться в том, какие имеют циркуляционные насосы для систем отопления технические характеристики, следует познакомиться с различными типами такого оборудования. По конструктивному исполнению выделяют циркуляционные насосы:

  • с «мокрым» ротором;
  • с «сухим» ротором.

Особенность конструкции устройств первого типа заключается в том, что подвижные элементы их роторного узла постоянно находятся в контакте с перекачиваемой средой, что обеспечивает не только их смазку, но и эффективное охлаждение. Кроме того, работа такого оборудования, ротор которого постоянно находится в жидкой среде, отлично поглощающей все вибрации, характеризуется минимальным уровнем шума. Достоинствами циркуляционных насосов с «мокрым» ротором также являются компактные размеры, простота в установке и техническом обслуживании. Если говорить о недостатках подобных гидромашин, то к наиболее значимым из них относится невысокий КПД.

Конструкция циркуляционного насоса с «мокрым» ротором

В циркуляционных насосах с «сухим» ротором, как становится понятно уже из их названия, элементы роторного узла не контактируют с жидким теплоносителем, что наделяет такие устройства как достоинствами, так и недостатками. Наиболее значимыми преимуществами гидромашин данного типа являются высокая производительность и КПД, доходящий до 80%. Циркуляционными насосами с «сухим» ротором оснащают мощные тепловые станции и отопительные системы промышленного назначения, в бытовых системах отопления, как правило, их не используют. Среди недостатков гидромашин с «сухим» ротором обычно называют достаточно высокую шумность, а также сложность установки и обслуживания.

Устройство циркуляционного насоса с «сухим» ротором

Технические возможности и условия эксплуатации насосов циркуляционных для систем отопления определяются целым рядом характеристик.

Производительность

Этот параметр указывает на количество жидкости, которую устройство в состоянии перекачать за единицу времени своей работы. Единица измерения данного параметра – м3/час.

Напор

Напор также называют гидравлическим сопротивлением. Величина напора, формируемого циркуляционным насосом, измеряется в метрах или дециметрах водяного столба.

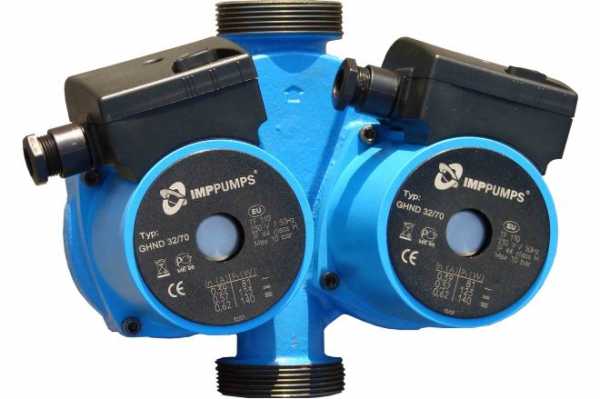

Для перекачки увеличенного объёма теплоносителя применяются сдвоенные циркуляционные насосы

Напряжение питания

От этого параметра зависит тип электрической сети (одно- или трехфазной), к которой можно подключать насос. Естественно, что для установки в системах отопления жилых домов следует выбирать гидромашины, работающие от электрической сети питания с напряжением 220 В.

Потребляемая мощность

Данная характеристика зависит как от конкретной модели насосного оборудования, так и от режима, в котором оно работает. Многие модели циркуляционных насосов, предназначенных для бытовых систем отопления, могут обеспечивать несколько скоростей перекачивания воды. На корпусе таких насосов, как правило, имеется специальная табличка, на которой указаны потребляемая мощность и сила тока, соответствующие каждому из режимов работы. Преимущественное большинство циркуляционных насосов для бытовых систем отопления характеризуются потребляемой мощностью, находящейся в интервале 50–70 Вт.

Таблица 1. Основные параметры и особенности выбора циркуляционных насосов для отопления

Максимальная температура теплоносителя

Выбирая циркуляционный насос для системы отопления по данному параметру, следует отдавать предпочтение моделям, рассчитанным на работу с рабочей средой, температура которой может доходить до 110°.

Размерные параметры

Сюда относятся такие характеристики, как диаметр резьбовой части монтажных элементов насосного оборудования и монтажная длина его корпуса. Большая часть циркуляционных насосов, используемых в бытовых системах отопления, просто врезается в трубопровод и соединяется с его элементами при помощи накидных гаек – «американок». Достаточно часто как сами гайки, так и патрубки для подсоединения устройства к трубопроводной системе уже входят в его заводскую комплектацию. Наиболее распространенными монтажными диаметрами циркуляционных насосов, используемых для оснащения бытовых систем отопления, являются 1 и 1,25 дюйма (25 и 32 мм соответственно). Монтажная длина бытовых циркуляционных насосов может составлять 130 или 180 мм.

Все размерные параметры насоса указываются в его техническом паспорте

Класс защиты электрической части

Большинство современных моделей циркуляционных насосов для бытовых систем отопления по международной классификации соответствуют классу защиты IP44. Насосное оборудование данного класса производители обеспечивают защитой от попадания в его внутреннюю часть твердых инородных частиц, размер которых превышает 1 мм. На это указывает первая цифра 4 в маркировке. Следующая цифра 4 в обозначении класса защиты обозначает, что электрическая часть оборудования застрахована от капель жидкости и брызг, летящих под любым углом.

Максимальное давление жидкости на выходе

На корпусе многих моделей циркуляционных насосов можно встретить информацию о данной характеристике. Как правило, у бытового оборудования этот параметр не превышает 10 бар. С практической точки зрения он ни о чем говорит, гораздо важнее такие характеристики, как напор и производительность.

Торговая марка и компания-производитель

При выборе циркуляционных насосов для систем отопления (впрочем, как и любых других технических устройств) лучше отдавать предпочтение продукции известных производителей, которые более серьезно относятся к вопросам качества и предоставляют надежные гарантии.

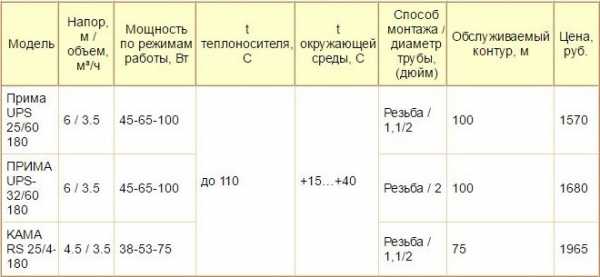

Таблица 2. Некоторые модели циркуляционных насосов российской компании «Инсэл»

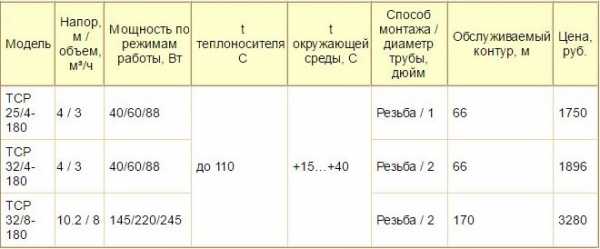

Таблица 3. Некоторые модели циркуляционных насосов международной компании NeoClima

Технические характеристики циркуляционных насосов для систем отопления, как правило, внесены в обозначение их моделей. По таким обозначениям, в частности, можно сразу определить следующие параметры: создаваемый устройством напор жидкости, диаметры его всасывающего и нагнетательного патрубков, монтажную длину.

Правила и особенности выбора

Приступать к выбору определенной модели циркуляционного насоса следует только после того, как будет спроектирована отопительная система и станет известна суммарная длина ее замкнутого контура. Кроме длины контура системы отопления, на выбор циркуляционного насоса оказывает влияние и количество радиаторов, которыми она будет оснащена. Только после получения всех этих данных можно с высокой точностью определить, какую производительность должен иметь циркуляционный насос и какой величины напор теплоносителя в системе он должен обеспечивать. Производительность циркуляционного насоса для системы отопления очень важно рассчитывать, исходя из самой низкой температуры на улице, когда насосное устройство будет работать с максимальной нагрузкой.

Выбирая циркуляционный насос для системы отопления по характеристикам такого устройства, можно ориентироваться на следующие рекомендации от опытных специалистов.

  1. Если при выборе циркуляционного насоса вам подошли и понравились сразу несколько моделей, предпочтение следует отдать той из них, технические характеристики которой точнее всего соответствуют расчетным значениям, полученным при проектировании системы отопления.
  2. Нежелательно выбирать циркуляционный насос со слишком большим запасом по производительности и создаваемому напору теплоносителя. Такое устройство, расходуя только часть своей мощности, будет потреблять значительное количество электроэнергии, и создавать излишний шум при работе.
  3. Лучше приобретать те модели циркуляционного насоса, режимы работы которых можно регулировать. Использование таких устройств со специальным переключателем на корпусе позволяет оптимизировать работу всей системы отопления в целом.
Циркуляционные насосы, если они правильно подобраны и установлены, позволяют сделать работу отопительных систем более эффективной, а также снизить расходы на обогрев помещений.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Отправить ответ

avatar
  Подписаться
Уведомление о
