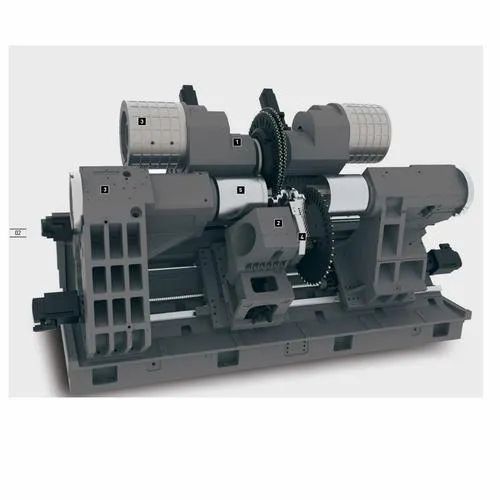

CTX beta 1250 TC / linear
Разнообразные технологии и методы обработки, реализованные в станках, являются основными отличительными признаками современной обработки металлов. Несмотря на разнообразие стандартного оборудования, такого как токарно-фрезерный шпиндель, инструментальный магазин и контршпиндели, для станков серии CTX beta TC и CTX gamma TC предлагаются на выбор различные инструментальные средства. Сейчас комплексная обработка с шести сторон предлагает конкурентное преимущество для многих отраслей промышленности. Для обработки все более сложных деталей требуется интеграция дополнительных способов обработки, например, фрезеровка зубьев шестерен и одновременная обработка по пяти осям. Особенности CTX beta 1250 TC / linear TC (устройство смены инструментов): С устройством смены инструментов/фрезеровка Токарно-фрезерный станок для точения деталей длиной до 1300 мм Мощный токарно-фрезерный шпиндель с управляемой осью B и торк-двигателем Direct Drive Системы непосредственных измерений по осям X, Y и Z в стандартном исполнении Тарельчатый магазин на 24 инструмента или цепной магазин (опция) на 48 мест для инструментов HSK-A63 или Capto C6 Большая рабочая зона при малой занимаемой площади Опции по расширению: Контршпиндель для комплексной обработки, включая заднюю бабку Точность и динамика благодаря линейному приводу (опция) по оси Z
CTX beta 1250 TC / linear
Технические данные
Тип станка | CTX beta 1250 TC / linear | |
Рабочая зона | ||
Наибольший диаметр устанавливаемой детали | mm | 500 |
Диаметр обточки, максимальный | mm | 390 |
Узел токарно-фрезерного шпинделя (верхний) | ||
Поперечное перемещение (X1) | mm | 450 (–10) |
Перемещение в вертикальном направлении (Y1) | mm | ±100 |
Перемещение в горизонтальном направлении (Z1) | mm | 1 300 |
Салазки револьверной головки (нижние) | ||
Поперечное перемещение (X2) | mm | – |
Перемещение в вертикальном направлении (Y2)* | – | |
Перемещение в горизонтальном направлении (Z2) | mm | – |
Главный шпиндель | ||
Шпиндельная головка (плоский фланец) | mm | 170h5 (220h5)* |
Прохождение прутка | mm | 65 (76)* (93 / 102)* |
Диаметр шпинделя в передней опоре | mm | 130 (160)* |
Зажимной патрон | mm | 200 / 250 / 315 315 / 400 |
Мощность привода (40/100% цикла нагрузки) | kW | 34 / 25 (45 / 35)* |
Момент, максимальный (40/100% цикла нагрузки) | Nm | 380 / 280 (770 / 600)* |
Скорость, максимальная | об/мин | 5 000 (4 000)* |
Контршпиндель | ||
Шпиндельная головка (плоский фланец) | ø mm | 140h5 (170h5)* |
Диаметр шпинделя в передней опоре | ø mm | 100 (130)* |
Патронные заготовки* | ø mm | 165 / 210 |
Мощность привода (40/100% цикла нагрузки) | kW | 27 / 20 (32 / 25)* |
Момент, максимальный (40/100% цикла нагрузки) | Nm | 170 / 127 (360 / 280)* |
Скорость, максимальная | об/мин | 6 000 (5 000)* |
Привод подачи переменного тока, салазки 1, быстрый ход по X/Y/ Z | m/min | 30 / 30 / 30 (60)** |
Токарно-фрезерный шпиндель | ||
Установка инструмента | HSK-A63 (Capto C6)* | |
Скорость вращения шпинделя, максимальная | об/мин | 12 000 (18 000)* |
Мощность привода, максимальная (40 % цикла нагрузки) | kW | 22 (23)* |
Момент, максимальный (40% цикла нагрузки) | Nm | 100 (105)* |
Ось B (моментный привод) | ||
Диапазон наклона (B) | degrees | 220 |
Момент, максимальный (40% цикла нагрузки) | Nm | 344 |
Гидравлическая система зажима | Nm | 2 800 |
Инструментальный магазин | ||
Количество инструментов | Disk 24 (chain 48)* | |
Длина инструмента | mm | 300 |
Масса инструмента G1/G2 | kg | 5 |
Диаметр инструмента, максимальный (с пустым местом) | mm | 80 (120) |
Привод подачи переменного тока, салазки 2, быстрый ход по X2 / Y2*/Z2 3) | – | |
Инструментальный блок (револьверная головка, нижняя)3) | ||
Количество инструментальных станций | – | |
станции приводных инструментов | – | |
Диаметр хвостовика (DIN 69880) | mm | – |
Мощность привода (40% цикла нагрузки) | kW | – |
Момент, максимальный (40% цикла нагрузки) | Nm | – |
Скорость, максимальная | об/мин | – |
Задняя бабка | ||
Ход задней бабки (автоматически проходимая) | mm | 1 200 |
Центральный кернер | MT | 5 |
Мощность задней бабки, максимальная | daN | 1 200 |
Масса | ||
Масса станка без шкафа управления | kg | 7 950 |
Отправьте заявку
Токарно-фрезерный обрабатывающий центр CTX beta 1250 TC Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Продается новый токарно-фрезерный обрабатывающий центр CTX 1250 TC с фрезерным шпинделем , контршпинделем и устройством подачи прутка .
Стоимость станка обсуждается и указана с учетом доставки до предприятия , возможно предоставление гарантии до 6 месяцев, ввод в эксплуатацию и обучение.
Базовый станок
B-A7255* CTX beta 1250 TC
Универсальный токарный станок
– Главный шпиндель: интегрированный мотор-шпиндель ISM 76
– Главный привод переменного тока мощностью 25/34 кВт
(100/40% ED), 5000 мин-¹.
– Открытое зажимное приспособление (гидр.) с внутренним диаметром затяжной трубы 67 мм. Максимальное усилие зажима 68 кН при макс. P 45 бар.
– Ось C с тормозом шпинделя (гидр.)
– Крестовой суппорт с токарно-фрезерным интегрированным мотор-шпинделем с гидравлическим зажимом для токарных операций, конус HSK-63A по DIN 69893
– Ось Y ± 100 мм
– Ось B ±110° пневматическим зажимом
– Дисковый инструментальный магазин на 24 позиции
– Автоматическая задняя бабка, с гидравлическим перемещением и бегущим центром
– Абсолютные, прямые измерительные системы по осям X, Y, Z
– Насос для СОЖ 6 бар; 20л/мин, устройство промывки патрона на главном шпинделе.

– Шарнирный транспортер стружки, высота подъема 1200 мм
– Система охлаждения мотор-шпинделя, токарно-фрезерного шпинделя, двигателя привода оси B.
– Система ЧПУ Siemens 840D с пультом ERGOline
с математическим обеспечением ShopTurn или опционально Heidenhain Plus IT с пультом ERGOline
– Интерфейс USB, интерфейс Ethernet.
– Соединение для подключения (электр./механич.) устройства удаления масляного тумана.
Система ЧПУ
B-A7062* Система ЧПУ типа СNC модели SIEMENS SINUMERIK 840D
solution line с пультом DMG ERGOline,
математическим обеспечением ShopTurn, и операционной системой Windows.
Без увеличения цены.
Опции
B-E7255 Контршпиндель – двигатель ISM 52 (вместо задней бабки)
– мощность привода (100%-40%ED) 20/27 кВт
– гидравлическое закрытое зажимное приспособление с внутренним диаметром затяжной трубы 52 мм,
– ось C с тормозом шпинделя (гидр.
– нижние салазки (Z3), привод AC с ШВП , абсолютная прямая измерительная система
– подача СОЖ через шпиндель и пневматический выталкиватель детали
– внешний обмыв патрона
– функция задней бабки, включая педаль переключения с программируемым усилием зажима в диапазоне 250-600 даН
B-H7016 Устройство для измерения детали в процессе изготовления с контактной измерительной головкой типа Renishaw, включая измерительную головку и приёмник сигнала, автоматически устанавливаемое в фрезерно-токарный шпиндель из магазина
Передача данных между измерительной головкой и приёмником осуществляется по средством радиосигнала.
Стандартные измерительные циклы не включены
Подача СОЖ / удаление стружки
B-F0005 Увеличение мощности и производительности насоса СОЖ до 12 бар, 23 л/мин вместо 8 бар, 20 л/мин
Увеличение цены
B-Z0400 Пистолет для СОЖ
Приспособления для обработки прутка
B-E7236 Пакет для обработки прутка
состоящий из:
– Уловитель готовых деталей размером до Ш 102 x 200 мм, весом до 6 кг
с ленточным транспортером для отвода деталей влево
– 4-цветной сигнальной лампы
– Интерфейс для устройства подачи прутка или магазина подачи прутка
B-B0020 Переходная труба для главного шпинделя за каждый диаметр
(необходимо указать внутренний диаметр переходной трубы)
3 шт.
B-K0820 Магазин подачи прутка для коротких прутков, производитель DMG S Loader,максимальная длина прутка 1600 мм
Зажимные приспособления для главного шпинделя
B-S0528* Механизированный трехкулачковый патрон
со сквозным отверстием, модель KNCS-N 315/91
фирма-производитель SMW-Autoblok,
включая присоединительные элементы
B-S0946 Комплект (3 штуки) сырых необработанных губок для патрона Ø 315/325 мм
B-S0974 Комплект (3 штуки) сырых, не обработанных губок для патрона Ø 315
с системой быстрой смены губок
Зажимные приспособления для контршпинделя
B-S0522G* Механизированный трехкулачковый патрон со сквозным отверстием и быстрой сменой кулачков, модель KNCS-N 210-52, фирма-производитель SMW, включая присоединительные элементы
Держатели инструментов
B-M0084M* Инструментальный комплект от фирмы производителя Horn, система крепления HSK 63A
Прочие принадлежности
B-Z7050 Пакет для нестабильной электрической сети, состоящий из защиты от падения напряжения и тормоза двигателей оси Z / осей Z, двигателей подач (s)
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Макс. длина | 1250 mm |
Макс. диаметр | 390 mm |
Макс. диаметр над станиной | 500 mm |
Диаметр над суппортом | 130 mm |
Расстояние между центрами | 1450 mm |
Тип ЧПУ | |
X-ось | 320 mm |
Z-ось | 1290 mm |
Шпиндель | |
Отверстие шпинделя | 87 mm |
Кол-во туррелей | 1 |
Кол-во инструментов на туррелях | 24 |
Кол-во вращающихся инструментов | 24 |
Скорость вращения | 12000 rpm |
Мощность шпиндельного мотора | 13.![]() |
Натяжное устройство | нет |
Барная подача | нет |
——————- | |
Вес | 7950 kg |
Часы наработки | 10 часы |
Часы включения | 18 часы |
Состояние | новый |
Маркировка CE | ——— |
Статус | возможность осмотра |
Техпаспорт | Gildemeister CTX beta 1250 TC |
Тип клиента | Крупная компания |
Активный с | 2021 |
Предложения онлайн | 1 |
Последняя активность | 27 октября 2022 г.![]() |
Описание
Продается новый токарно-фрезерный обрабатывающий центр CTX 1250 TC с фрезерным шпинделем , контршпинделем и устройством подачи прутка .
Стоимость станка обсуждается и указана с учетом доставки до предприятия , возможно предоставление гарантии до 6 месяцев, ввод в эксплуатацию и обучение.
Базовый станок
B-A7255* CTX beta 1250 TC
Универсальный токарный станок
Максимальная обрабатываемая длина 1250 мм.
– Главный шпиндель: интегрированный мотор-шпиндель ISM 76
– Главный привод переменного тока мощностью 25/34 кВт
(100/40% ED), 5000 мин-¹.
– Открытое зажимное приспособление (гидр.) с внутренним диаметром затяжной трубы 67 мм. Максимальное усилие зажима 68 кН при макс. P 45 бар.
– Ось C с тормозом шпинделя (гидр.)
– Крестовой суппорт с токарно-фрезерным интегрированным мотор-шпинделем с гидравлическим зажимом для токарных операций, конус HSK-63A по DIN 69893
– Ось Y ± 100 мм
– Ось B ±110° пневматическим зажимом
– Дисковый инструментальный магазин на 24 позиции
– Автоматическая задняя бабка, с гидравлическим перемещением и бегущим центром
– Абсолютные, прямые измерительные системы по осям X, Y, Z
– Насос для СОЖ 6 бар; 20л/мин, устройство промывки патрона на главном шпинделе. Оборудование подачи СОЖ для токарно-фрезерного шпинделя расположено снаружи.
– Шарнирный транспортер стружки, высота подъема 1200 мм
– Система охлаждения мотор-шпинделя, токарно-фрезерного шпинделя, двигателя привода оси B.
– Система ЧПУ Siemens 840D с пультом ERGOline
с математическим обеспечением ShopTurn или опционально Heidenhain Plus IT с пультом ERGOline
– Интерфейс USB, интерфейс Ethernet.
– Соединение для подключения (электр./механич.) устройства удаления масляного тумана.
Система ЧПУ
B-A7062* Система ЧПУ типа СNC модели SIEMENS SINUMERIK 840D
solution line с пультом DMG ERGOline,
математическим обеспечением ShopTurn, и операционной системой Windows.
Без увеличения цены.
Опции
B-E7255 Контршпиндель – двигатель ISM 52 (вместо задней бабки)
– мощность привода (100%-40%ED) 20/27 кВт
– гидравлическое закрытое зажимное приспособление с внутренним диаметром затяжной трубы 52 мм,
– ось C с тормозом шпинделя (гидр. )
– нижние салазки (Z3), привод AC с ШВП , абсолютная прямая измерительная система
– подача СОЖ через шпиндель и пневматический выталкиватель детали
– внешний обмыв патрона
– функция задней бабки, включая педаль переключения с программируемым усилием зажима в диапазоне 250-600 даН
B-H7016 Устройство для измерения детали в процессе изготовления с контактной измерительной головкой типа Renishaw, включая измерительную головку и приёмник сигнала, автоматически устанавливаемое в фрезерно-токарный шпиндель из магазина
Передача данных между измерительной головкой и приёмником осуществляется по средством радиосигнала.
Стандартные измерительные циклы не включены
Подача СОЖ / удаление стружки
B-F0005 Увеличение мощности и производительности насоса СОЖ до 12 бар, 23 л/мин вместо 8 бар, 20 л/мин
Увеличение цены
B-Z0400 Пистолет для СОЖ
Приспособления для обработки прутка
B-E7236 Пакет для обработки прутка
состоящий из:
– Уловитель готовых деталей размером до Ш 102 x 200 мм, весом до 6 кг
с ленточным транспортером для отвода деталей влево
– 4-цветной сигнальной лампы
– Интерфейс для устройства подачи прутка или магазина подачи прутка
B-B0020 Переходная труба для главного шпинделя за каждый диаметр
(необходимо указать внутренний диаметр переходной трубы)
3 шт.
B-K0820 Магазин подачи прутка для коротких прутков, производитель DMG S Loader,максимальная длина прутка 1600 мм
Зажимные приспособления для главного шпинделя
B-S0528* Механизированный трехкулачковый патрон
со сквозным отверстием, модель KNCS-N 315/91
фирма-производитель SMW-Autoblok,
включая присоединительные элементы
B-S0946 Комплект (3 штуки) сырых необработанных губок для патрона Ø 315/325 мм
B-S0974 Комплект (3 штуки) сырых, не обработанных губок для патрона Ø 315
с системой быстрой смены губок
Зажимные приспособления для контршпинделя
B-S0522G* Механизированный трехкулачковый патрон со сквозным отверстием и быстрой сменой кулачков, модель KNCS-N 210-52, фирма-производитель SMW, включая присоединительные элементы
Держатели инструментов
B-M0084M* Инструментальный комплект от фирмы производителя Horn, система крепления HSK 63A
Прочие принадлежности
B-Z7050 Пакет для нестабильной электрической сети, состоящий из защиты от падения напряжения и тормоза двигателей оси Z / осей Z, двигателей подач (s)
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
Макс. длина | 1250 mm |
Макс. диаметр | 390 mm |
Макс. диаметр над станиной | 500 mm |
Диаметр над суппортом | 130 mm |
Расстояние между центрами | 1450 mm |
Тип ЧПУ | SINUMERIK 840D |
X-ось | 320 mm |
Z-ось | 1290 mm |
Шпиндель | |
Отверстие шпинделя | 87 mm |
Кол-во туррелей | 1 |
Кол-во инструментов на туррелях | 24 |
Кол-во вращающихся инструментов | 24 |
Скорость вращения | 12000 rpm |
Мощность шпиндельного мотора | 13.![]() |
Натяжное устройство | нет |
Барная подача | нет |
——————- | |
Вес | 7950 kg |
Часы наработки | 10 часы |
Часы включения | 18 часы |
Состояние | новый |
Маркировка CE | ——— |
Статус | возможность осмотра |
Об этом продавце
Тип клиента | Крупная компания |
Активный с | 2021 |
Предложения онлайн | 1 |
Последняя активность | 27 октября 2022 г.![]() |
CTX beta 1250 TC – Токарно-фрезерная обработка от DMG MORI
Пожалуйста, обновите ваш браузер:
Ваш веб-браузер Internet Explorer 11 устарел и больше не поддерживается.
Отображение контента и функциональности не гарантируется.
Дом
Продукция
Машины
Поворот
Токарно-фрезерный станок
СТХ ТС серии
СТХ бета 1250 ТС
Комплексная токарно-фрезерная обработка с новым сверхкомпактным запатентованным токарно-фрезерным шпинделем compactMASTER
Макс. диаметр заготовки
19,7 дюйма
Макс. длина заготовки
47,2 дюйма
Макс. диаметр стержня
4 дюйма
Макс. Ход по оси X
19,3 дюйма
Макс. Ход по оси Y
9,8 дюйма
Макс. Перемещение по оси Z
51,2 дюйма
Highlights
Комплексные токарно-фрезерные операции с ультракомпактным токарно-фрезерным шпинделем и скоростью вращения до 20 000 об/мин
- Токарно-фрезерный шпиндель compactMASTER со скоростью вращения 12 000 об/мин, мощностью 29,5 л.
для наружной обработки
- Диапазон поворота оси B ± 110° для максимальной гибкости
Магазин инструментов в виде дискового или цепного магазина для сокращения времени наладки и простоя
- Дисковый магазин на 24 инструмента в стандартной комплектации
- Цепной магазин с 48 или 80 станциями в качестве опции
- Инструменты длиной до 5,7 дюйма и диаметром 4,7 дюйма
Полная 6-сторонняя обработка основным шпинделем до 516,3 футофунтов и дополнительным противошпинделем
- Встроенные шпиндельные приводы с до 516,3 футо-фунтов для максимальной производительности резания
- Контршпиндели до 14,2 футо-фунтов и 2,6 дюйма бар в качестве опции
Точность
- Точность в микрометровом диапазоне
- Точность позиционирования до <6 мкм и повторяемость до <0,1 мкдюйм
- Линейные шкалы в линейных осях подвижной колонны (X1/Y1/Z1)
- Шпиндели с жидкостным охлаждением и охлаждение X-/Y-/Z-двигателей
Примеры приложений
Автоматизация
Стандартная автоматизация и индивидуальные решения в дизайне VERTICO
Автоматизация является ключевым элементом цифрового производства. Каждый станок DMG MORI можно модернизировать за счет стандартной автоматизации или индивидуального решения автоматизации для гибких производственных систем:
Управление и программное обеспечение
CELOS
Интегрированная оцифровка станков DMG MORI и цеха:
- CELOS Machine: Пользовательский интерфейс на основе приложения с доступом ко всей производственной информации CELOS 12 Производство: 27 приложений CELOS для оптимальной подготовки и обработки заказов
- Digital Factory: Непрерывные цифровые рабочие процессы от планирования до производства и обслуживания
Более
Service & Training
Загрузки и технические данные
Технологический сегмент
Turn & Mill
✓
Технологическая интеграция
Milling
✓
Grinding
✓
Clearance
Max. Ход по оси X
19,3 дюйма
Макс. Ход по оси Y
9,8 дюйма
Макс. Перемещение по оси Z
51,2 дюйма
Заготовка
Макс. диаметр заготовки
19,7 дюйма
Макс. длина заготовки
47,2 дюйма
Макс. диаметр стержня
4 дюйма
Емкость магазина
Макс. емкость
80
Основные функции
Страночный шпиндель
✓
Y-ось
✓
Тип производства
одиночные детали
✓
Маленькая серия (<50)
✓
. 50 – 1000)✓
Large Series (1000 – 100.000)
✓
Automation
Bar Feeder
✓
Gantry loader
✓
Robot
✓
Materials
Aluminum
✓
Steel / Литье
✓
Титан / Инконель
✓
CTX beta 1250 TC |
Комплексная токарно-фрезерная обработка с новым сверхкомпактным запатентованным токарно-фрезерным шпинделем compactMASTER
Макс. диаметр поворота
500 мм
Макс. длина поворота
1 200 мм
Встроенный двигатель шпинделя с осью C (0,0001°)
5 000 об/мин
Макс. рабочая нагрузка бара
102 мм
Макс. скорость шпинделя токарно-фрезерный шпиндель
20 000 об/мин
Макс. количество инструментальных станций
80 гнезд
Артикул: DMGMoriCTXCTXBeta1250TC Категории: DMG Mori, Токарно-фрезерная обработка, Токарная обработка
- Описание
- Технические данные
Описание
Основные моменты
Операции по поворотам и фрезерным сетям с ультракомпактным поворотным/фрезевым шпинделем и до 20 000 оборотов
- .
- Y-ход ± 100 мм для наружной обработки
- Диапазон поворота оси B ± 110° для максимальной гибкости
Магазин инструментов в виде дискового или цепного магазина для сокращения времени наладки и простоя
- Дисковый магазин на 24 инструмента в стандартной комплектации
- Цепной магазин на 48 или 80 позиций в качестве опции
- Инструменты длиной до 300 мм и Ø 125 мм
Полная 6-сторонняя обработка основным шпинделем с крутящим моментом до 700 Нм и опциональным противошпинделем
- Встроенные приводы шпинделя с крутящим моментом до 700 Нм для максимальной производительности резания
- Встречный шпиндель с 6000 об/мин, 170 Нм и диаметром прутка 51 мм в качестве опции
Точность
- Точность в микрометровом диапазоне
- Точность позиционирования до <6 мкм и воспроизводимость до <2 мкм
- Линейные шкалы в линейных осях подвижной колонны (X1/Y1/Z1)
- Опциональные линейные шкалы для Z3 (противошпиндель/задняя бабка)
- Шпиндели с жидкостным охлаждением и охлаждение X-/Y-/Z-двигателей
УПРАВЛЕНИЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
CELOS
Интегрированная оцифровка станков DMG MORI и цеха:
- Станок CELOS : пользовательский интерфейс на основе приложения с доступом ко всей производственной информации
- CELOS Производство : 27 приложений CELOS для оптимальной подготовки и обработки заказов
- Цифровая фабрика : непрерывные цифровые рабочие процессы от планирования до производства и обслуживания
Подождите, пока загружается флипбук. Для получения дополнительной информации, часто задаваемых вопросов и проблем, пожалуйста, обратитесь к справочной документации плагина DearFlip WordPress Flipbook.
Рабочая зона
Макс. диаметр поворота
500 мм
Макс. длина обточки
1200 мм
Макс. distance between centers
1,470 mm
Main Spindle
Integrated spindle motor with C-Axis (0.0001°)
5,000 rpm
Drive power rating (100% DC)
33 kW (AC)
Крутящий момент (100% ПВ)
580 Н·м
Макс. Учебная емкость
102 мм
Sub Spindle (опция)
Интегрированный двигатель шпинделя с оси C (0,0001 °)
6000 об / мин
Div (AC)
Крутящий момент (100% ED)
280 Н·м
Токарно-фрезерный шпиндель
Макс.
