под пайку, обжимные, компрессионные, резьбовые

Отдельные участки трубопроводных систем соединяются между собой с помощью фитингов. Коммуникации из медных труб не исключение. Фитинги — это отдельные элементы трубопроводов. С помощью таких деталей создаются ответвления и разветвления инженерных сетей.

Фитинги для медных труб позволяют выполнить прямолинейные сегменты, изменить направление системы и увеличить или уменьшить диаметр коммуникаций. Для всех таких целей используются тройники, переходы, отводы, крестовины, муфты.

Содержание

1. Виды соединительных деталей
2. Резьбовые
3. Обжимные
4. Конструкция
5. Установка
6. Пресс-фитинги
7. Под пайку
8. Выводы и видео по теме

Виды соединительных деталей

Промышленность выпускает элементы из меди для трубопроводных систем в соответствии с европейскими нормами ISO 9002. Используемая продукция также не противоречат немецким DIN и английским стандартам BS2.

Медные фитинги

Все отдельные соединительные медные части инженерных коммуникаций еще отличаются антибактериальными свойствами. В системах из меди существует минимальная вероятность заражения воды опасными микроорганизмами, которые вызывают болезни у человека.

Поэтому детали из этого металла применяются во время создания всех типов трубопроводных сетей:

• водопроводов;
• отопительных контуров:
• систем газоснабжения;
• коммуникаций охлаждающего оборудования.

Прокат из меди легко гнется и режется, а фитинги для них отличаются надежностью. Так, медный водопровод прослужит примерно 80 лет.

Производители выпускают продукцию, отличающуюся способами стыковки с трубами. Независимо от вида соединители изготавливаются с откалиброванным раструбом, имеющим определенную глубину в зависимости от диаметра детали. Он позволяет уменьшить время монтажа без ухудшения качества.

Детали одного вида могут иметь разную конструкцию. Она зависит от назначения инженерной системы.

Резьбовые

Когда коммуникацию нужно во время эксплуатации часто разбирать и собирать, используют резьбовые соединители. Такие компоненты позволяют монтировать тонкостенные трубы разного или одного диаметра, изменять направление сети и количество ответвлений в системе.

Резьбовые фитинги для медных труб

Эти муфты изготавливаются с цилиндрической резьбой. Она создается на внешней или внутренней поверхности каждой детали. Детали этого типа могут иметь цинковый, хромовый или никелевый защитный слой. Благодаря его наличию увеличивается надежность соединений, и повышаются свойства металла.

Во время монтажных работ нередко используется пакля с лакокрасочным материалом или фум-лента. Эти расходники наматываются на резьбу для повышения герметичности.

Отдельные резьбовые соединения трубопроводных сетей всегда монтируются в месте, которое обеспечивает свободный доступ к стыковке. Ведь такой участок необходимо регулярно осматривать на предмет утечки.

Обжимные

Эти соединительные части трубопроводов еще называются компрессионными фитингами. С их помощью выполняется сборка инженерной коммуникации без воздействия высокой температуры на компоненты сети. При монтаже необходимо использовать гаечные ключи требуемого размера, резак и калибратор.

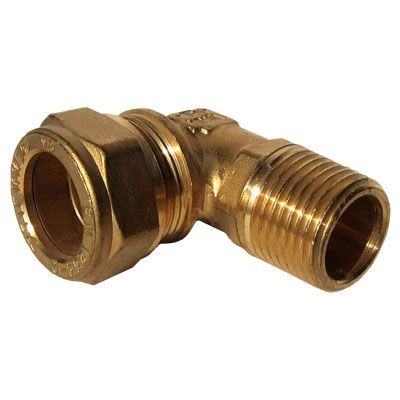

Обжимные фитинги для медных труб

Обжимные детали для медных труб позволяют снизить трудозатраты и время на выполнение работ. С помощью компрессионных соединительных деталей удается получить герметичную и долговечную коммуникацию.

Обжимные соединители не используются под бетонным раствором, потому что компоненты нужно регулярно проверять на протечку и при необходимости подтягивать.

Инженерная сеть, созданная при использовании компрессионных деталей — это сборно-разборная система. Компоненты обжимного типа можно использовать несколько раз. Их разрешено применять для монтажа трубопроводов из разнородных материалов.

Конструкция

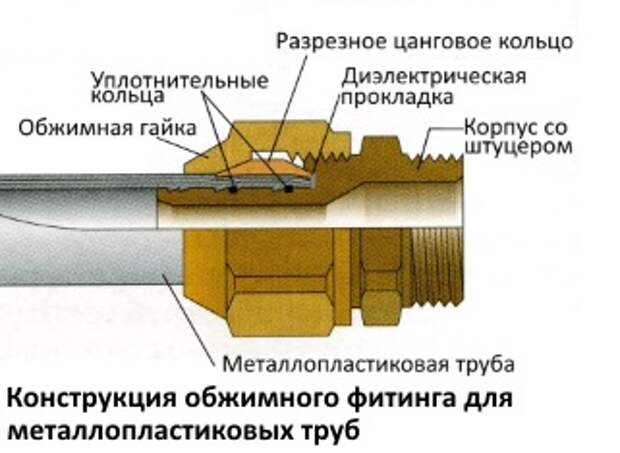

Конструктивно соединительные компоненты этого типа состоят из следующих частей:

• корпус;
• гайка;
• одно или два кольца.

В конструкции каждого изделия присутствует обжимное кольцо. Оно плотно фиксируется на трубе. Поэтому удается создать герметичное соединение.

Компрессионные фитинги для медных труб

Обжимные элементы изготавливаются не только из меди, но и из стали, пластмассы или латуни. Компоненты коммуникаций из последнего материала прочнее, легче в обработкой и имеют малую стоимость.

Установка

Когда элементы надземных систем созданы из полутвердой меди, применяются соединители, в маркировке которых присутствует литера «А». При монтаже труб с толстыми стенками используются соединительные компоненты с буквой «В».

Этот тип деталей может применяться при устройстве наземных коммуникаций или сетей, прокладываемых в грунте.

Независимо от вида соединительных элементов монтаж выполняется в следующей очередности:

• Подбираются необходимые фитинги.
• Подготавливаются сегменты труб требуемой длины.
• Удаляются заусенцы в местах разреза трубопроводов.
• Проверяются все срезы с помощью калибратора.
• Очищаются поверхности трубных изделий от грязи.
• Надевается обжимное кольцо на трубу. При этом уплотнительный материал должен быть целым и остаться на месте.
• Вводится до упора сегмент трубопровода в фитинг.
• Заворачивается прижимная гайка сначала руками, а потом подтягивается без лишних усилий при помощи гаечного ключа.

Цанговое соединение

Необходимо использовать только качественные соединительные детали. В противном случае может произойти выдавливание обжимного кольца. Поэтому для продолжения монтажных работ придется использовать новый соединительный элемент.

Пресс-фитинги

Во время монтажа компоненты этого типа деформируются под механическим воздействием. Для получения соединения с их помощью сначала сегмент трубопровода вставляется в фитинг. Потом элемент обжимается специальными клещами.

В результате получается неразъемное соединение, если сила обжима составляет более 32 кН.  Герметичность обеспечивается благодаря уплотнительной детали, находящейся внутри пресс-детали. Она плотно прилегает к трубе, когда наружная гильза сжимается.

Пресс фитинги медные

На видео пример монтажа при помощи пресс-клещей. Маркировка уплотнительных колец цветом в зависимости от типа трубопровода.



Под пайку

Устанавливаются с помощью пайки при использовании припоя. Технологически монтаж выполняется следующим образом:

• на предварительно очищенные участки деталей наносится флюс;
• соединительный элемент надевается на сегмент трубопровода и плотно прижимается;
• место стыка нагревается горелкой, что позволяет припою расплавиться и заполнить зазор между фитингом и трубой;
• соединение зачищается после остывания и проверяется на герметичность.

Использование капиллярного метода позволяет надежно соединить детали инженерной коммуникации.

Полученные швы будут отличаться долговечностью. На стыки не окажет негативного воздействия даже высокое давление в системе.

Фитинги для медных труб под пайку

При этом швы получаются эстетичными и устойчивыми перед колебаниями температуры. Для создания соединений требуется минимальное количество припоя.

Соединение пайкой

Существуют также минусы применения капиллярных соединений. Это обязательное применение горелки, правильно использовать которую сможет только подготовленный человек. Он должен иметь хотя бы минимальный опыт, чтобы качественно выполнить пайку.

Выводы и видео по теме

Рекомендуется для соединения медных труб использовать соединители из одноименного металла. В этом случае не нужно будет подстраиваться под определенный вид материала. Медные соединительные элементы позволяют создать герметичную и практичную инженерную сеть.

Сертифицированные фитинги для трубопроводов из меди уменьшают время, которое необходимо для выполнения монтажных работ.

Для получения качественной сети не нужно совмещать трубопроводы из меди с трубами из оцинковки или нелегированной стали. В противном случае возникнет отрицательное химическое и электрическое воздействие. Оно будет способствовать коррозионному разрушению материалов.



Что это такое, плюсы и минусы!

ByDino Pelle 1 февраля 2022 г. 6 февраля 2022 г.

Вставные фитинги — это универсальные фитинги для труб, которые можно устанавливать без использования специальных инструментов. Механизм внутри фитинга запирает трубу с помощью давления внутри водопроводной системы. Нет необходимости паять, обжимать или склеивать.

Этот тип фитинга также называется вставным, вставным или вставным соединителем. Независимо от того, какое имя вы используете, я расскажу вам все, что вам нужно, чтобы решить, подходит ли вставной фитинг для вашей сантехнической работы своими руками.

Содержание

Фитинги какой марки являются ведущими?

Sharkbite — самая популярная на рынке марка быстроразъемных фитингов. Если вы занимаетесь сантехникой своими руками, вы много раз сталкивались с этим. В последнее время многие сантехники перешли от сварки медных труб с помощью паяльной горелки к установке на трубу фитинга SharkBite.

Почему? Потому что фитинги SharkBite экономят время, просты в установке и надежны (по крайней мере, в течение короткого или среднего периода времени).0007

Несмотря на то, что Sharkbite является наиболее популярным вариантом для нажимных фитингов, все фитинги очень похожи и имеют внутреннюю структуру, обеспечивающую водонепроницаемое уплотнение трубопровода.

Sharkbites — самый популярный бренд. Эта схема дает вам представление о том, как это делается. Несмотря на то, что их использование вызывает споры среди сантехников, это гениальные инструменты.

Плюсы и минусы: Вставные фитинги

Несмотря на их популярность и даже использование многими профессиональными сантехниками, использование универсальных вставных фитингов сопряжено с риском. Поговорим о преимуществах и недостатках.

Pros

• Простота установки
• Хорошее решение для быстрого временного ремонта
• Съемный и многоразовый
• Используется для ХПВХ и меди
• Универсальность — множество различных фитингов разных размеров

Вот пример того, как правильно использовать вставные фитинги, такие как Sharkbites.

Минусы

• Дороже компрессионного фитинга
• Не такая прочная, как пайка
• Более высокий процент отказов, чем припаянные фитинги

Вот противоположная точка зрения на использование универсальных защелкивающихся фитингов, таких как Sharkbites.

Являются ли вставные фитинги постоянными?

Большинство вставных фитингов в настоящее время разрешены для установки в стене/под землей, а также для стационарной установки. Тем не менее, многие люди по-прежнему скептически относятся к вставной посадке, особенно когда речь идет о скрытой или стационарной установке.

Большинство сантехников по-прежнему предпочитают пайку вставным фитингам, так как это обеспечивает более надежное и прочное соединение. Однако вставная посадка может быть хорошим вариантом для вашего проекта и может использоваться в качестве постоянной установки, особенно в трубе, которая представляет меньший риск повреждения водой в будущем.

Как применять вставные фитинги

1. Определите материал трубы. Для начала определитесь с материалом трубы. Трубы PEX, Copper, CPVC, PE-RT и SDR-9 HDPE совместимы с большинством вставных фитингов.
2. Отрежьте трубу под прямым углом. Проверьте трубу на наличие царапин или мусора и отрежьте ее как можно ровнее и ровнее. Удалите все острые края или заусенцы на медной трубе с помощью инструмента для удаления заусенцев (например, напильника или наждачной бумаги с зернистостью 80), если вы работаете с ним. Неправильное удаление заусенцев с трубы может повредить фитинг и привести к утечкам.
3. Измерить и отметить. Обязательно измерьте и отметьте на трубе место, где вы будете вставлять вставной фитинг. Отметка правильной глубины вставки является ключом к правильному применению фитинга.
4. Подсоедините фитинг. Вставьте фитинг в трубу в точке, которую вы только что сделали. Убедитесь, что фитинг плотно прилегает и надежен. Включите воду и дважды проверьте соединение.

Как снять вставные фитинги

1. Перекройте воду. Во-первых, вы должны перекрыть подачу воды в ваш дом, чтобы избежать значительного ущерба от воды, пока вы снимаете фитинг. Предпочтительно отключать воду на счетчике воды в доме, который обычно находится сбоку от дома или рядом с канализационной линией.
2. Определите тип фитинга. Чтобы выполнить задание правильно, вам следует выяснить, с каким фитингом вы работаете. Некоторые из распространенных фитингов для труб включают фитинги Speedfit, латунные фитинги, медные фитинги и фитинги John Guest.
3. Снимите фитинг. Снимите фитинг с помощью предпочитаемого вами инструмента. Сожмите фитинг в нужном месте и дайте ему соскользнуть с трубы. Для удаления вы можете использовать труборез (для любой длины металлической или ПВХ трубы) или разъединительные клещи (для труб от 10 до 28 мм).
4. Разъединительные зажимы. Инструмент в форме подковы, который надевается на трубу и входит в зацепление с отсоединяющими проушинами трубы, позволяя снять трубу.

Заключительные мысли

Что вы выберете: вставной фитинг или вплавляемый/паяный фитинг, решать вам. Но знание плюсов и минусов нажимных фитингов поможет принять наилучшее решение для ремонта сантехники с защитой от утечек.

• Что вы знаете о трубной арматуре (вот все!)
• Как паять трубу шаг за шагом
• 5 основных типов сантехнических труб
• Как использовать компрессионные фитинги на медных трубах
• Вот как снять старую трубу с резьбой
• Как установить новую стальную трубу с резьбой
• Медь против PEX трубы
• Вот самое быстрое временное решение для точечной утечки
• Как разрезать оцинкованную стальную трубу
• Как предотвратить разрыв трубы (и продлить срок службы ваших труб)

Позвоните 1-Tom-Plumber

Свяжитесь с нами здесь или позвоните по номеру 1-Tom-Plumber (1-866-758-6237), если вам нужна помощь в соединении пластиковых или металлических труб с помощью паяных или вставных фитингов.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Теги сообщения: #нажимной соединитель#нажимной фитинг#нажимные фитинги#нажимные для соединения фитинги#акулий фитинги

Похожие сообщения

Руководство по нажимным фитингам в сантехнике

перейти к содержанию

Содержание

Установка вставных фитингов в сантехнике не так сложна, как думает большинство людей. После того, как вы подготовили трубу для сантехнического фитинга, вам будет легко выполнить соединение. Отрежьте, очистите и отметьте трубу для определенной глубины установки.

Затем вы наденете сантехнический фитинг на трубу, чтобы получить неразъемное соединение. Работать с этими приспособлениями довольно просто. Они создают почти надежное соединение.

Если вы хотите, чтобы водопроводное соединение было герметичным, убедитесь, что конец трубы обрезан ровно и прямо, заглажен снаружи, а труба или фитинг задвинуты как можно дальше. Свяжитесь с нашими сантехниками сегодня для получения дополнительной информации.



Основы вставных фитингов

Сантехнические фитинги с вставной посадкой также известны как вставные фитинги или вставные фитинги. Они специально созданы для использования на водопроводных трубах PEX, CPVC и жестких медных трубах.

Некоторые фитинги меньшего размера и специально изготовлены для использования в пластиковых трубках, используемых в льдогенераторах, аквариумах и фильтрах для воды.

Эти фитинги нельзя использовать с трубами из оцинкованной стали. Большинство из них также нельзя использовать с мягкими или гибкими медными трубками.

Все типы сантехнических фитингов имеют идеальные вставные фитинги, включая ремонтные муфты, соединительные шланги, используемые в водонагревателях, шланговые нагрудники, тройники, колена, запорные клапаны и штуцеры.



Большинство сантехнических норм допускают использование этих фитингов в полостях потолка или стенах. Некоторые типы фитингов закапываются под землю после обматывания лентой.

Если вы планируете использовать эти фитинги для крупных проектов, ожидайте, что проект будет дорогостоящим, поскольку они недешевы. Кроме того, узнайте в местном строительном отделе о любых ограничениях на использование фитингов в крупном проекте.

Вставные фитинги работают, захватывая фиксируемую трубу своим кольцом. Кольцо обычно имеет несколько зубцов из стали. Фитинг также имеет одно или несколько уплотнительных колец внутри, которые создают герметичное уплотнение вокруг трубы.

Если труба не имеет идеального закругления, ее края шероховатые или она покрыта грязью, поставляемые уплотнительные кольца могут не обеспечить герметичность, что приведет к утечкам.

Кроме того, если труба не обрезана прямо и гладко, она не будет равномерно облегать фитинг или может выходить за пределы необходимой глубины внутри фитинга.

Все эти проблемы приведут к несовершенной герметизации. Таким образом, для разрезания трубы рекомендуется использовать только инструмент для резки труб, а не пилу.



Необходимые расходные материалы и инструменты

• Маркер
• Вставной фитинг
• Труборез
• Универсальный нож (при необходимости)
• Наждачная шкурка (при необходимости)
• Инструмент для удаления заусенцев (глубиномер)



Установка вставного фитинга в водопроводе

Шаг 1. Обрезка трубы

Начните с обрезки трубки или трубы необходимой длины. Используйте правильный инструмент для резки труб для определенного материала трубы. Например, если вы режете медную трубу, используйте резку для меди.

Если вы работаете с трубой из ХПВХ, используйте инструмент для резки труб на пластиковой основе. Для PEX используйте режущий инструмент PEX. При выполнении измерений для обрезки трубы помните, что труба может проходить внутри фитинга примерно на 1 дюйм. Так что имейте это в виду при резке трубы.



Шаг 2. Развертка и удаление заусенцев с трубы

Затем разверните конец медной трубы. Также зачистите его. Используйте инструмент для развертывания и удаления заусенцев при удалении зазубренных и острых краев, которые могут остаться после резки трубы. Инструмент одновременно разворачивает трубу изнутри и удаляет заусенцы снаружи.

В качестве альтернативы разверните трубу, используя заднюю часть инструмента для расширения. Кроме того, используйте наждачную бумагу или наждачную бумагу (мелкозернистого типа), чтобы аккуратно удалить заусенцы с внешней кромки. Тем не менее, вы должны только отшлифовать край. Избегайте шлифовки поверхности стенки трубы.

Трубы PEX и трубы из ХПВХ не требуют удаления заусенцев или расширения. Однако, если у трубы из ХПВХ есть какой-либо выступ вокруг внутреннего края, вы можете использовать мелкую наждачную бумагу, наждачную ткань или канцелярский нож, чтобы аккуратно развернуть внутренний край.

После этого удалите весь мусор из трубы. Затем используйте чистый кусок ткани или тряпки, чтобы протереть поверхность трубки или трубы.

Полезные советы : Некоторые производители вставных фитингов продают инструменты для удаления заусенцев разных размеров. Эти инструменты работают как инструменты для развёртывания и снятия заусенцев, но в то же время являются эффективными инструментами для маркировки глубины фитинга.

Шаг 3. Маркировка трубы

Возьмите маркер и инструмент для снятия заусенцев (опция с глубиномером), чтобы отметить трубу или трубу. Маркировка должна указывать полную глубину фитинга. Сдвиньте измерительный инструмент по концу трубы, пока не почувствуете, что он остановился. Далее отметьте маркером плавную линию вдоль кромки инструмента.

Если у вас нет измерительного инструмента, используйте любую рулетку, чтобы измерить конец трубы. Используйте маркер, чтобы отметить трубу или трубу в соответствии с глубиной, указанной производителем для конкретного фитинга. Это позволит добиться идеальной посадки.

Шаг 4. Установка фитинга

Теперь наденьте вставной фитинг на конец трубы. В качестве альтернативы вставьте трубку или трубу в сантехнический фитинг, пока она не перестанет двигаться дальше.

Конец вставного фитинга необходимо выровнять в соответствии с нанесенной вами маркировкой глубины трубы.

После совмещения с маркировкой это будет означать, что труба полностью вставлена ​​в вставной фитинг. После установки фитинга вы можете повернуть нажимной фитинг или трубу на 360 градусов по мере необходимости.

Наконечники : Большинство фитингов поставляются с ребрами жесткости или втулкой из сшитого полиэтилена для стабилизации конца трубки из сшитого полиэтилена.

В некоторых фитингах его нет, поэтому вам придется покупать отдельную втулку и включать ее перед установкой. Встроенные втулки не нужно отсоединять при использовании труб из ХПВХ или медных труб.

При необходимости можно снять трубу/шланг или фитинг после установки с помощью нажимного съемника. Этот инструмент имеет небольшой зажим в форме подковы.
