Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Виды фундаментных болтов

По конструктивным особенностям выделяют 6 основных типов:

Изогнутые
С анкерной плитой
Составные
Съемные
Прямые
С коническим концом

Характеристики каждого вида

ГОСТ

Тип 1.2 (диаметр 24 ММ ГОСТ 24379.1-80) отличается тем, что устанавливается в «стаканы» готовых фундаментов, которые впоследствии заливаются бетоном.

2. Тип 2 (1-3) – болт фундаментный с анкерной плитой, который устанавливают до бетонирования путем погружения его в колодец.

3. Тип 3 (1-3) – анкер фундаментный составной. Нижнюю его шпильку и муфту монтируют до бетонирования основания. Верхняя часть шпильки составной конструкции ввинчивается в муфту. Затем схватывается с помощью сварки после установки оборудования. Оно обычно монтируется методом поворота или надвижки.

4. Тип 4 (1-3) – анкер фундаментный съемный. Он оправдан для применения тяжелого прокатного, кузнечно-прессового оборудования, когда в процессе эксплуатации необходим ремонт или замена оборудования. При установке этих типов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки устанавливаются уже после бетонирования.

5. Тип 5 – болт фундаментный прямой с шайбой и двумя гайками монтируют в готовые фундаменты. Их ставят уже в просверленные с помощью перфоратора отверстия. Крепятся они эпоксидным или силиконовым клеем или виброзачеканкой цементно-песчаной смесью.

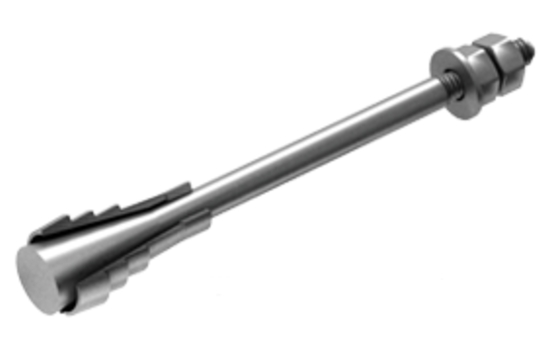

6. Тип 6 (1-3) – болт фундаментный с коническим концом монтируется аналогично 5 типу – в готовый фундамент. При этом болт закрепляют разжимной цангой или цементным раствором при вибропогружении в него шпильки.

На какую глубину следует заделывать фундаментные болты в бетон, состав цементно-песчаной смеси, цементный раствор и клей, марку бетона для заливки фундаментов назначают в проекте в соответствии с действующими нормативными документами, СНиП, ГОСТ, которые утверждены в установленном порядке.

Затягивать фундаментные и анкерные болты следует так, чтобы сила трения, которая создается массой оборудования и усилием затяжки болта, была больше, чем усилия сдвига оборудования в процессе его работы. Тогда болт будет работать в благоприятных условиях – только на разрыв. Крепежные болты для фундамента производят заводы, которые выпускают оборудование и машины. В случае их отсутствия, используются болты на заказ. При этом их диаметр должен равняться диаметру отверстий в лапах машинной рамы. Если нет возможности узнать точную нагрузку на крепеж, то длину анкерных болтов принимают равной 15 диаметрам болта, а длину фундаментных болтов – 20 диаметрам.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
число 35 указывает на максимальную толщину присоединяемого материала;
цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Преимущества и недостатки

Несмотря на то, что анкерные системы считаются универсальными, их целесообразней использовать в монолитных прочных основаниях. Если необходимо закрепить конструкцию на деревянной поверхности, можно найти бюджетные варианты.

Если монтировать анкерный болт по назначению, можно оценить его сильные стороны:

выдерживает большие нагрузки. Это наиболее крепкий и надежный крепеж, который пользуется спросом в строительной и промышленной индустрии;
широкий выбор крепежей по размеру, выдерживаемым нагрузкам, особенностям монтажа;
материал – углеродистая сталь. Она отличается долговечностью и не поддается коррозии;
простой монтаж. Для установки крепежей не понадобится специальное оборудование;
помимо установки новых конструкций анкерными болтами можно укреплять уже существующие;
анкерный болт сохраняет неподвижность даже при воздействии постоянных сил. Например, если в зоне установки есть вибрация.

К недостаткам можно отнести относительно высокую стоимость болтов. Для монтажа всех типов анкерных болтов обязательно просверлить отверстие, что может показаться неудобством и сложностью. Обеспечить надежное крепление можно только при грамотном подходе и точных расчетах.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
возможность применения анкеров для укрепления имеющейся конструкции;
стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

повышенная стоимость изделий по сравнению с другими видами метизов;
необходимость предварительного выполнения отверстия в твердой основе;
подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Видео описание

Из видео можно узнать как ведет себя анкер в несущем основании:

Разжимной

Этот анкер по бетону представлен лепестковой гильзой со встроенной гайкой на конце. В результате вкручивания болта происходит распирание всего корпуса, кроме кромок. Это объясняет применимость изделий для работ с пористыми и пустотелыми основаниями.

Такой крепеж при желании допустим к демонтажу и повторному использованию. Для сквозного погружения шпильки отверстие под «якорь» сверлится на глубину с запасом в 20 мм. Для расчета берется длина гильзы.

Разжимной крепеж Источник www.obudom.com

Рамные

Эти анкеры предназначены для монтажа оконных переплетов и дверных коробок. Принцип действия «якоря» основан на метизах разжимного типа. Только лепестки смещены в нижнюю часть корпуса. А на верхней отлиты упоры, которые исключают проворачивание и смещение гильзы.

Химические

Такие анкеры представлены болтами или шпильками, которые погружаются в жидкую быстро твердеющую массу с клейкими способностями. В результате нагрузка на метиз распределяется равномерно по всей длине. Это обуславливает установку крепежа в любое основание: плотное, пористое, волокнистое или пустотелое.

Рабочая масса химического анкера — это двухкомпонентная смола синтетического происхождения (второе вещество предназначено для ускорения отвердевания состава). К преимуществам крепежа относят следующее:

высокая прочность соединения;
возможность исключения из состава токсичных веществ;
отсутствие запаха;
твердость сухого остатка без теплового расширения;
применимость практически для любого основания на улице и внутри помещения;
герметичное заполнение пустот в посадочном месте;
сохранение технических характеристик в течение более 50 лет.

Дюбель из застывшей смолы Источник kayrosblog.ru

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

варианту конструктивного исполнения;
сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Правила монтажа

Монтаж начинается с засверливания основания соответствующим анкеру сверлом, чтобы он с некоторым усилием заходил в отверстие, из которого предварительно удаляются остатки строительного мусора. Далее в отверстие молотком забивается анкер. Затем гайка на болте затягивается по максимуму, чтобы обеспечить максимальное расклинивание анкера в основании.

По окончании процесса необходимо отдать гайку и накрутить на шпильку, гайку снова затянуть. При использовании анкеров с химическим принципом действия засверливают отверстие в основании, забивают анкер, а затем вставляют в него шпильку. Ампула в анкере разбивается, и состав в ней намертво приклеивает шпильку.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;

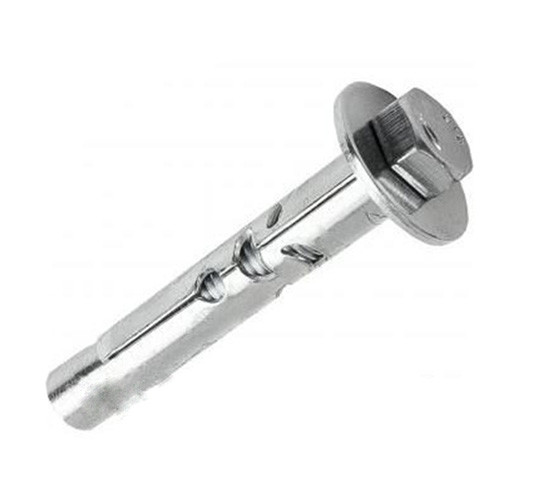

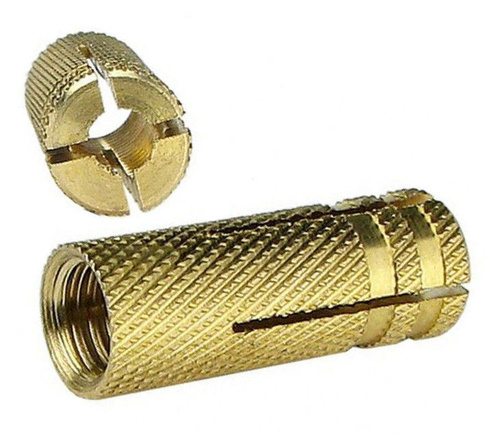

втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;

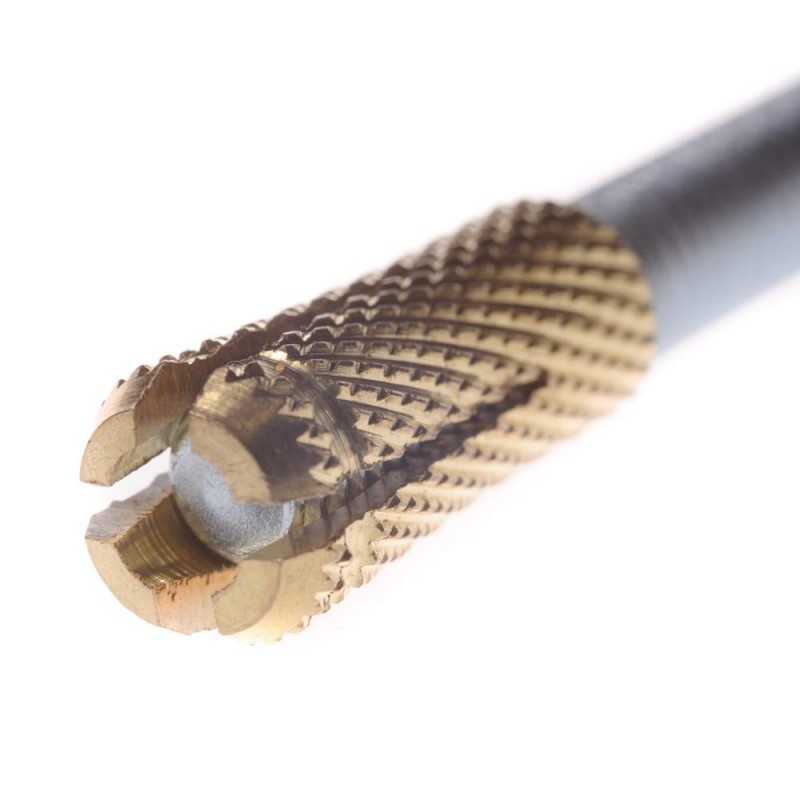

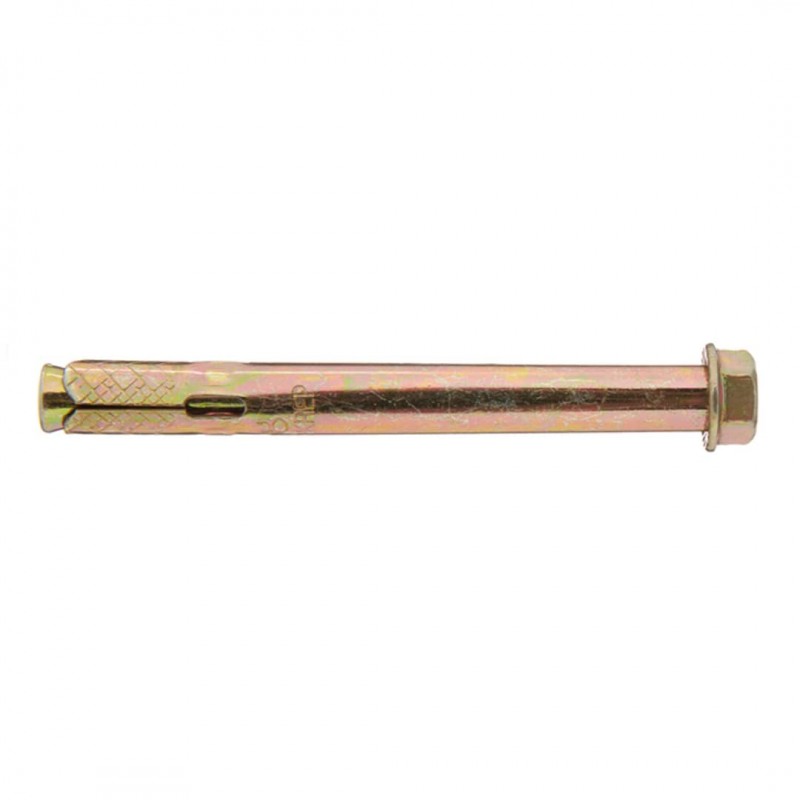

цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Виды анкеров

Классификация изделий происходит по разным признакам. Так, назначение может быть универсальным, рамным, потолочным или фундаментным, для плотного или пористого основания.

Форма бывает прямая ил изогнутая, поверхность гладкая, рефленая или с резьбой, а конструкция цельная или сборная.

Монтаж предполагает забивание, вкручивание, вклеивание или сквозное крепление. А на основании функциональных составляющих различают механические и химические анкера.

Рамный «якорь» Источник qurilish-mollari.uz

Механические

Группа механических анкеров представлена изделиями, которые устанавливают с применением физической силы и инструментов. В основной массе это продукция изготовлена из металла. Реже используются пластиковые дюбеля.

Забивные

Применяется такой тип анкера для устройства инженерных коммуникаций. Внешне крепеж похож на дюбель, который проталкивают в приготовленное отверстие. Он может быть изготовлен из металла или полимеров, а бесшовная втулка с зауженной нижней частью (лепестками) внутри имеет резьбу и расклинивающую вставку в виде акульего зуба. Лепестки распускаются при вкручивании болта или шпильки со сквозным прохождением.

К плюсам применения такого крепежа можно отнести следующее:

быстрый монтаж;
неглубокая посадка;
сплошное погружение;
надежная фиксация с компенсацией вибраций;
низкая стоимость.

Но требуется соблюдать точность в формировании погружного отверстия. А также имеется ограничение — пористые материалы крошатся во время забивания втулки. Поэтому установка допустима только в конструкции монолитного типа с высокими показателями прочности.

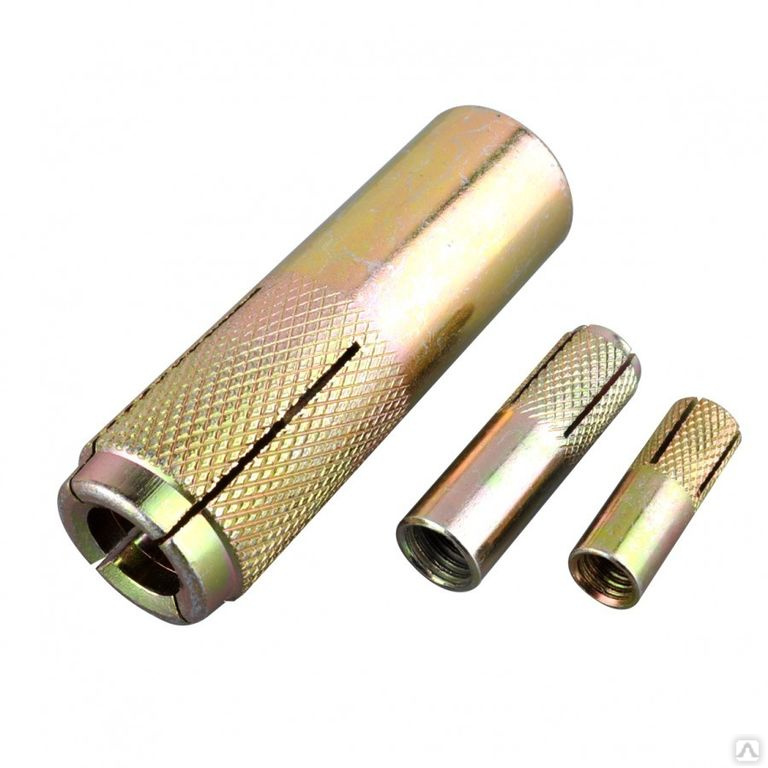

Забивной анкер Источник stpulscen.ru

Алгоритм действий по установке забивного анкера для бетона такой:

Готовится отверстие, соответствующее внешним параметрам втулки;
В лунку погружается корпус с последующим расклиниванием посредством кернера;
Вкручивается болт.

К группе забивных относят потолочные анкеры и дюбель-гвозди. Их используют для сборки подвесных конструкций, монтажа закладных. Также актуален такой крепеж для установки опалубки, кабель-каналов, вентиляции, трубопровода. Вторичное применение метизов недопустимо, так как втулки не демонтируют. Поэтому нередко болты выступают в роли антивандального или противопожарного крепежа.

Клиновые

Предназначен такой анкерный болт по бетону для монтажа тяжелых конструкций. При этом опорное основание должно быть прочным, без пор. Дополнительно никакие рубашки не требуются.

Конструктивное исполнение метизов выглядит следующим образом:

шпилька с резьбой и клиновидным расширенным концом;
цанга;
гайка.

Клиновой крепеж Источник freeimport.ru
Анкер забивают в посадочное место с соответствующим диаметром. При выкручивании болта происходит смещение клина внутрь цангового зажима, лепестки которого начинают раздвигаться.

Распорные

По принципу действия распорный анкер для бетона схож с клиновым. Только вместо цангового зажима здесь увеличивается в диаметре нижняя часть цилиндра, в который вставлена шпилька. Втулок может 1-3 штуки. Это одноразовый крепеж, который способен выдерживать большие нагрузки. Погружение осуществляется на большой глубине (сравнительно с забивными дюбелями). Для пористых оснований использовать не рекомендуется, но плотность может иметь средние показатели.

По своей природе различают несколько 4 типа анкеров:

КА — электрооцинкованный;
КАК — горячеоцинкованный;
КАН — стойкий к кислотам;
RAR — из нержавеющей стали.

Распорный «якорь» Источник ooonetbiz.ru
Смотрите также: Каталог компаний, что специализируются на системах хранения и мансардных окнах

Распорная часть может быть исполнена в виде гильзы или втулки. Выступающая часть шпильки оформляется двумя способами: с гайкой на конце или кронштейном (крюком). Последние актуальны для устройства навесных конструкций.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;
бытового электрооборудования;
лестничных маршей;
подвесных потолков;
инженерных коммуникаций;
стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;
обеспечения надежного крепления с ячеистыми стройматериалами;
крепления массивных конструкций к бетонным и каменным стенам;
дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Общая характеристика

Анкера (крепеж якорного типа) предназначены для стационарной установки в твердые, плотные, пористые и хрупкие основания. Используются для навешивания тяжеловесного оборудования или мебели, фиксации массивных конструкций к полу, стенам и потолкам с минеральным составом (бетон, кирпич, пеноблоки и прочее). По сути — это крепеж, который является более выносливой и надежной альтернативой гвоздям с саморезами.

Материалом для изготовления анкеров может быть клейкая масса, твердая пластмасса или полиамид, металлический сплав:

Алюминий с цинком или латунь для применения в бытовом секторе;
Конструкционная или углеродистая сталь для повышенных нагрузок и обеспечения запаса прочности соединения;
Коррозионностойкая или легирующая сталь с высокими показателями стойкости к влаге, также способны выдерживать большие нагрузки.

Принцип действия различных анкеров основан на одном из физических явлений:

сила трения;
сопротивление на излом и смятие;
компенсация напряжения.

Анкер по бетону с кольцом Источник cook.minemshop.ru
Последствия неправильной установки фиксатора или превышения допустимой нагрузки на крепеж могут иметь разный характер:

вырывание анкера или участка основания, задействованного под его погружение;
нарушение формы, целостности болта или корпуса;
разрушение крепежа из-за коррозии или перегрева (плавление, выгорание).

Чтобы «якорь» сработал по заявленной схеме, крепежный элемент в обязательном порядке имеет внутреннюю резьбу для вкручивания болта. В результате его продвижения функциональный корпус расширяется в середине или на конце. Химическая группа изделий работает немного иначе. Рассмотрим виды анкеров более детально.

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

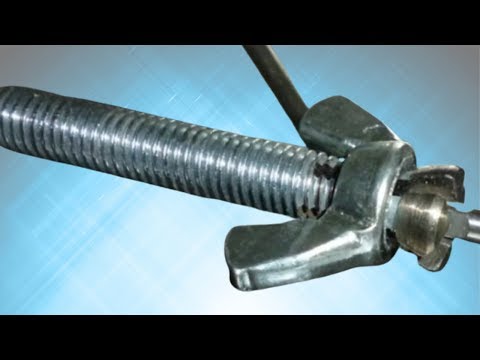

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

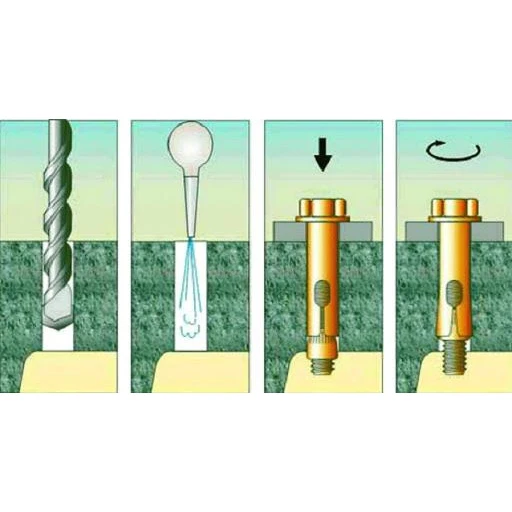

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

Выполнить на поверхности разметку и обозначить точки установки фиксатора.
Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
Подготовленное отверстие тщательно очистить от пыли или продуть.
Установить анкерный болт с фиксируемым элементом в сформированную полость.
Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болт фундаментный с коническим концом и цангой ГОСТ 24379.1 2012 тип 6.1

Фундаментные болты с коническим концом и цангой ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 6.1 как правило используют для надежного закрепления тяжелых строительных конструкций и оборудования внутри фундамента из полнотелого бетона, кирпича или камня. Изделия пользуются большой популярностью практически во всех сферах промышленного и гражданского строительства, в проведении ремонтных работ, а также монтаже различной техники и оборудования. Чаще всего их применяют в железобетоне и металлоконструкциях для создания болтовых стыков типа «колонна-балка», «колонна-фундамент» и «колонна-колонна». Также из них формируют фундаментные или анкерные блоки, методом объединения или увязки. Благодаря таким блокам значительно упрощается крепление массивных металлических и бетонных изделий или конструкций к фундаменту.

Болты с распорной цангой используют в случаях, когда это обусловлено технологическими условиями, а также есть необходимость ввода крепления в эксплуатацию сразу после монтажа болта в скважину. Благодаря особенности своей конструкции такие болты могут быть демонтированы и при необходимости использованы повторно.

В соответствии с ГОСТ 24379.1-2012 фундаментные анкерные болты разделяют по типу конструктивного исполнения, по способу монтажа, по способу закрепления в фундаменте и по условиям эксплуатации. Фундаментные болты исполнения 6.1 относятся к типу болтов с коническим концом. При монтаже такие болты необходимо устанавливать в заранее просверленных скважинах в уже готовых фундаментах. Их закрепление в основании происходит за счет разжимания специальных цанг, закрепленных на конце шпильки метиза.

В зависимости от условий эксплуатации фундаментные болты могут быть расчетными или конструктивными. Расчетные фундаментные болты полностью берут на себя эксплуатационные нагрузки, создаваемые прикрепляемой строительной конструкцией или работающим оборудованием. В то время как конструктивные болты несут лишь функцию рихтовки строительных конструкций или оборудования во время монтажа, предотвращая возможность их случайного смещения. Такой вид болтового соединения применяется в том случае, когда риск опрокидывания или сдвига закрепляемого объекта исключается благодаря его собственному весу.

Согласно эксплуатационным требованиям, необходимому классу прочности болта и климатическим условиям региона строительства применяются фундаментные болты, изготовленные из соответствующих марок сталей. По требованию заказчика болты могут быть выполнены из таких сталей как: Ст3пс2, Ст3сп2, 10Г2С1, ст20, ст45, ст40х, Ст3пс4, Ст3сп4, 09Г2С-4, 09Г2С-6 и других. Также возможно производство фундаментных анкеров из нержавеющей стали марок 10Х17Н13М2 и 08Х18Н10. Для регионов с достаточно жестким холодным климатом целесообразно применять изделия, изготовленные из низколегированных или коррозионностойких марок морозостойкой стали. Например, при температуре в регионе строительства до -55°С необходимо использовать болты из стали 09Г2С-4, 09Г2С-6 или других сталей по ГОСТ 19281. В регионах с умеренным климатом эксплуатируют крепеж из нелегированных марок без покрытия или с цинковым покрытием. Выбор марок стали для фундаментных болтов следует производить по ГОСТ 24379.0 и требованиям, приведенным в СП 16.13330.2011 Стальные конструкции.

Изделие конструктивно представляет собой металлическую шпильку круглого сечения с метрической резьбой и распорным элементом в виде конусообразного окончания, на котором закреплена распорная муфта или разжимная цанга. Резьбовая часть шпильки комплектуется шайбой соответствующего диаметра и двумя шестигранными гайками ГОСТ 5915-70 для фиксации прикрепляемого материала. Номинальный диаметр резьбы болта по ГОСТ 24379.1 тип 6.1 варьируется от М12 (12 мм) до М48 (48 мм), а его длина может составлять от 150 мм до 1400 мм и более (по согласованию с заказчиком). Внешний вид изделия должен соответствовать классу точности C. Крепежный элемент изготавливается преимущественно из углеродистой стали с антикоррозийным цинковым покрытием или без покрытия. В зависимости от модификации, покрытие метиза может осуществляться методами гальванической оцинковки, термодиффузионного или горячего оцинковывания.

Выбор строительного крепежа – это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить фундаментные болты с коническим концом и цангой ГОСТ 24379.1-80 или ГОСТ 24379.1-2012 тип 6.1 оптом и в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

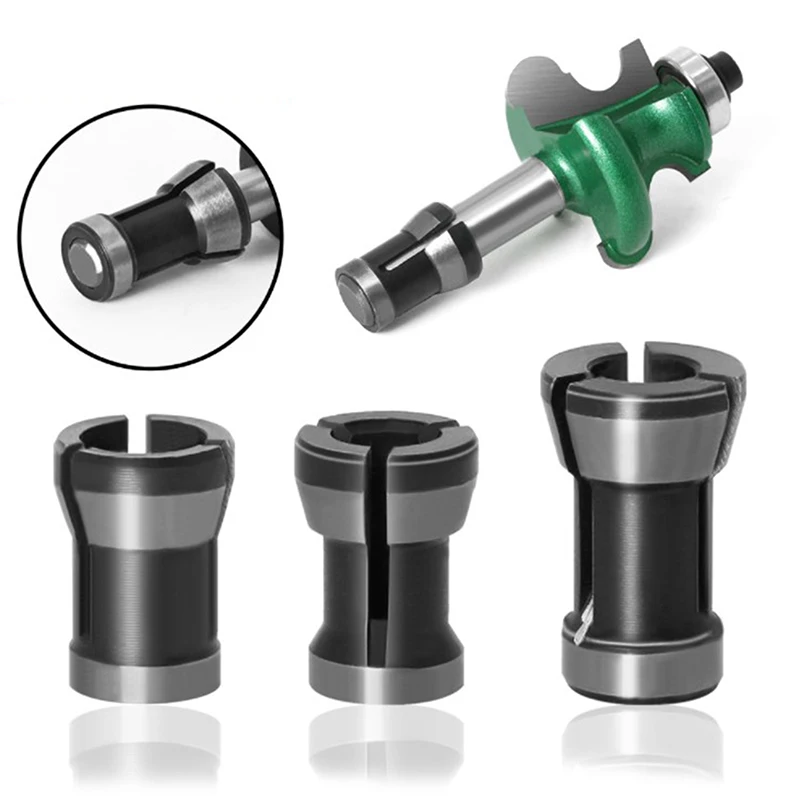

Цанги (3,2 мм), включая цанговую гайку Цанги/Оправки/Разное

Цанги/Оправки/Разное

Описание продукта

Улучшите захват бит в нашей линейке многофункциональных инструментов с помощью набора цанг Dremel. С цангами 480, 481, 482, 483, а также быстросменной цанговой гайкой вы можете легко использовать широкий спектр бит. Этот набор принадлежностей Dremel содержит 1 цанговую гайку и 4 цанги разных размеров: диаметром 0,8 мм, 1,6 мм, 2,4 мм и 3,2 мм. Максимальная рекомендуемая скорость составляет 35 000 об/мин.

Для использования со всеми вращающимися инструментами, кроме снятых с производства моделей 1, 2 и серии 1 или ранее снятых с производства моделей 260, 270 и 280.

Технические характеристики цанг (3,2 мм), включая цанговую гайку (4485)

об/мин

Технические характеристики

Применение

Включает цанговую гайку и цанги 480, 481, 482 и 483 (0,8 / 1,6 / 2,4 / 3,2 мм)

Ширина

10,0 мм

Длина

10,0 мм

Высота

18,0 мм

Комплектация

03 шт.

1 шт.

Подходящие устройства Dremel

Многофункциональный инструмент DREMEL® 3000 Project-Kit (3000-4/45)

ДРЕМЕЛЬ® 7700 (7700-30)

DREMEL® 4000 (4000-4/65)

DREMEL® 3000 (3000-1/25 Хобби)

DREMEL® 4000 (4000-3/36)

DREMEL® 8100 (8100-1/15)

DREMEL® 4000 (4000-4/50)

DREMEL® 4000 (4000-4/65 EZ)

DREMEL® 8200 (8200-1/35)

DREMEL® 7700 (7700-15 Хобби)

DREMEL® серии 200 (200-5)

DREMEL® 4000 (4000-1/45)

DREMEL® 8200 (8200-2/45)

DREMEL® 3000 (3000-2/45)

DREMEL® 3000 (3000-10X)

DREMEL® 4300 (4300-3/45EZ)

DREMEL® 4300 (4300-5/50)

DREMEL® Stylo+ (2050-10)

DREMEL® Микро (8050-15)

DREMEL® Микро (8050-35)

DREMEL® Micro (8050-N/18)

DREMEL® серии 200 (200-2/30)

DREMEL® 8220 (8220-1/28)

DREMEL® 8220 (8220-N/30)

DREMEL® 8220 (8220-5/65)

DREMEL® 8220 (8220-1/5)

DREMEL® 8220 (8220-2/45)

DREMEL® Lite (7760-15)

ДРЕМЕЛЬ® 3000 (3000-15)

ДРЕМЕЛЬ® 3000 (3000-5)

DREMEL® 3000 (3000-1/25 EZ)

DREMEL® 3000 (3000-2/25)

DREMEL® 3000 (3000-1/26)

DREMEL Stylo+ (2050-15)

DREMEL® 4250 (4250-3/45)

DREMEL® 8260 (8260-5/65)

ДРЕМЕЛЬ® 8260 (8260-5)

Информация для заказа

Hex Цанговая гайка ER16, прорезная Цанговая гайка ER32 и ER40, сбалансированная до 20,00

Наведите курсор на изображение, чтобы увеличить его

Сохранить 0

Accusize Industrial ToolsАртикул: ER40-NUT

Поделитесь этим продуктом

Способы оплаты

American ExpressApple PayDiners ClubDiscoverGoogle PayMastercardPayPalShop PayVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Безопасность

Страна

КанадаСоединенные ШтатыНорвегия — АвстралияКанадаДанияЕгипетИндонезияНовая ЗеландияНорвегияСингапурСША

Почтовый индекс

Цанговая гайка Accuzie Hexagon ER, вероятно, является лучшей цанговой гайкой, обеспечивающей максимальную производительность при максимальной доступности и долговечности. Мы считаем, что никто не может превзойти цену. Он изготовлен из легированной стали и отбалансирован до 18 000 об/мин при G2,5. Не только инженеры, но и машинисты-любители могут использовать его в любой производственной среде.

Зажимная гайка для держателя цангового патрона фрезерного станка с ЧПУ
Изготовлен из легированной стали с закалкой до твердости 50-52 HRC
Сбалансирован до 20 000 об/мин при G2,5
Допуск: максимум 0,0003 дюйма
Класс допуска резьбы: 4H

Товар	Цанга	Стиль	Д	л	М
	Серия
ER16-АНУТ	ER16	Шестнадцатеричный	1,102″	0,689 дюйма	М22х1,5
ER32-ГАЙКА	ER32	Щелевой	1,969″	0,886 дюйма	М40х1,5
ER40-ГАЙКА	ER40	Щелевой	2,480″	1,004″	М50х1,5

**Обратите внимание, что хвостовик цангового патрона CAT40 и прямой хвостовик не включены


Эксцентриковая конструкция, ISO 15488:2003(E)	Сборка	Осмотр	Демонтаж
Внутренняя часть гайки цангового патрона ER намеренно смещена по центру, чтобы упростить монтаж цангового патрона ER. Он соответствует требованиям, перечисленным в ISO 15488:2003(E). Если она выполнена симметричной, то цанга ER с диаметром больше внутреннего размера цанговой гайки не может быть установлена.	Вставьте цангу ER в гайку под углом. Зафиксируйте его на эксцентриковом пазу цанговой гайки и вставьте его внутрь. (Вставьте резец сразу после ступени, прежде чем подсоединять его к держателю/патрону/оправке.)	Проверьте число оборотов цангового патрона ER, гайки цангового патрона ER, держателя/патрона/оправки цангового патрона ER и т. д.	Выньте насадку, нажимайте на конец цангового патрона ER, пока цанга не выйдет из положения. Вытолкните его из гайки. (после вынуть гайку из держателя.)

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому вопросу возврата по адресу [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения/предметы, не подлежащие возврату
Определенные типы товаров не подлежат возврату, например товары, изготовленные по индивидуальному заказу (например, специальные заказы или персонализированные товары), а также товары личной гигиены (например, косметика).

TOP HEADLINES
