Цанговый патрон для фрезера ручного: виды и правильный выбор цанговых патронов

alexxlab | 22.06.2023 | 0 | Разное

виды и правильный выбор цанговых патронов

  1. Что собой представляют цанги для ручных фрезеров
  2. Как правильно выбрать набор цанговых зажимов
  3. Назначение и виды цанговых патронов
  4. Сферы применения цанговых патронов

Цанга для фрезера – это элемент, без использования которого работа любого оборудования подобного назначения не представляется возможной. Данное устройство, конструкция которого, кроме зажимных элементов, также включает в себя гайки и стопорные шайбы, отвечает за надежную фиксацию инструмента в процессе его работы. Знать, какими конструктивными особенностями отличаются цанги для ручных фрезеров, надо для того, чтобы не только грамотно пользоваться такими устройствами, но и правильно выбирать их, когда в этом возникает необходимость.

Работа ручным фрезером начинается с установки фрезы в цанговый зажим инструмента

Что собой представляют цанги для ручных фрезеров

Часто цанги ошибочно путают с кулачковыми патронами, используемыми для решения аналогичных задач.

Их основное различие заключается в том, что кулачковый патрон является более универсальным зажимным устройством и, в отличие от цанг, может быть успешно использован для фиксации инструментов с хвостовиками различного диаметра. В цангах же, предназначенных для хвостовика определенного диаметра, фиксировать инструмент с хвостовиком другого размера нельзя. Именно поэтому из набора цанг следует выбирать именно те, которые точно соответствуют диаметру хвостовика применяемого инструмента.

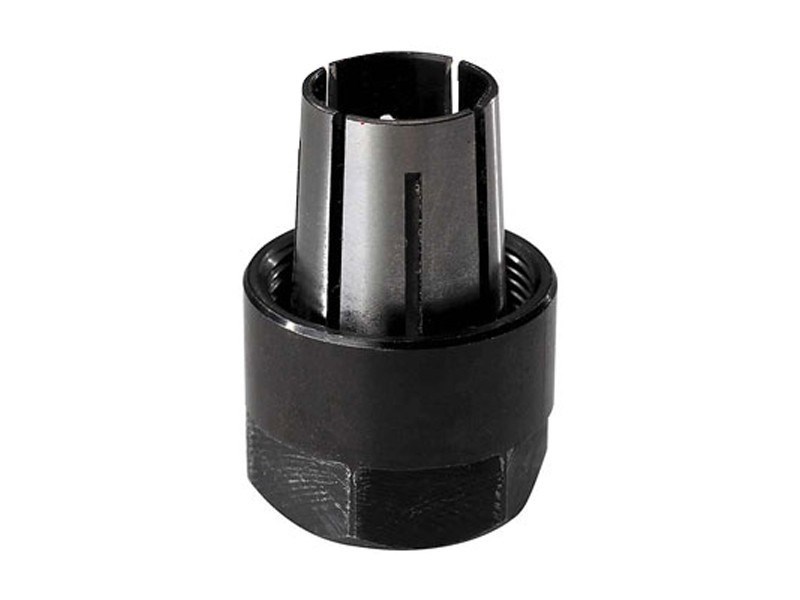

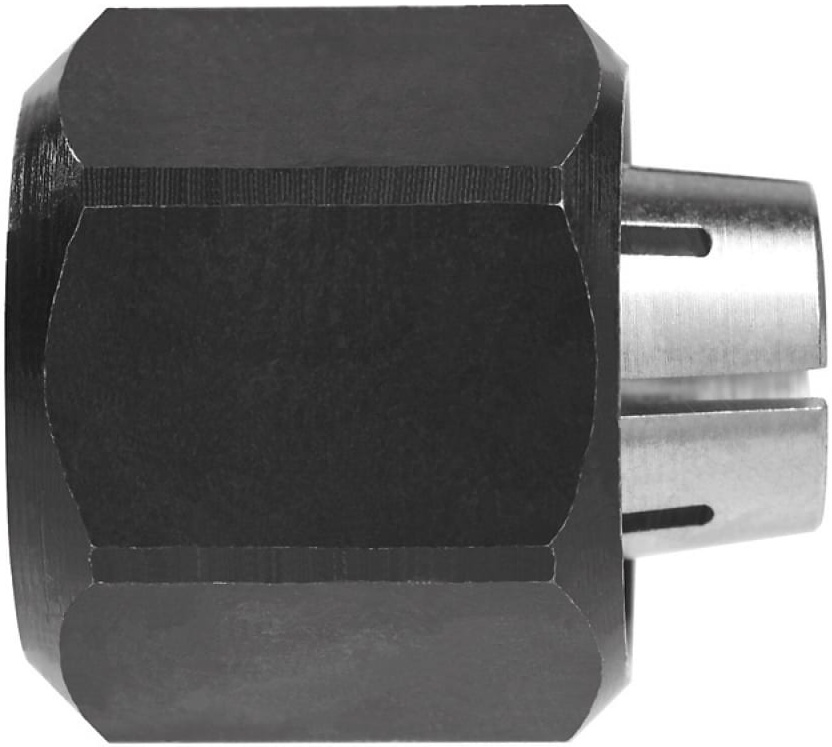

Цанговый зажимной патрон

Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.

Как правильно выбрать набор цанговых зажимов

При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.

Цанговый патрон должен соответствовать шпинделю фрезера, а цанга – этому патрону. Цанги часто имеют различный угол схождения конусов и подходят только к «своей» зажимной гайке

Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.

Назначение и виды цанговых патронов

Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.

По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:

  • втягиваемые;
  • выдвижные;
  • оснащенные неподвижными цангами.

Конструкция патронов с выдвижной и втягиваемой цангами

По назначению цанговые патроны могут относиться к подающим и зажимным. Первые представляют собой втулку из закаленной стали, на боковой поверхности которой выполнено три неполных разреза, формирующих пружинящие зажимные лепестки. Размеры внутреннего отверстия такого устройства, чтобы оно было в состоянии обеспечивать надежную фиксацию, должны строго соответствовать геометрическим параметрам обрабатываемой заготовки.

Патрон данного типа используется в комплекте с подающей трубой (навинчивается на ее резьбовой конец). Чтобы заготовка, которая располагается в такой трубе, получила осевое перемещение, используется кулачковый механизм или гидромеханический привод. Работает такое устройство по принципу всем известного цангового карандаша, через разжимающиеся и сжимающиеся лепестки которого перемещается грифельный стержень.

Цанговый патрон зажимного типа, в отличие от подающих устройств, используется только для обеспечения надежной фиксации заготовки в процессе ее обработки. Хотя внешне он очень похож на устройство подающего типа, работает он по совершенно другому принципу.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

  • простота конструкции;
  • удобство применения;
  • высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Если говорить о наиболее популярных типах подобных устройств, то таковыми являются цанги для фрезера категории ER. Их можно узнать по нанесенной на них соответствующей маркировке.

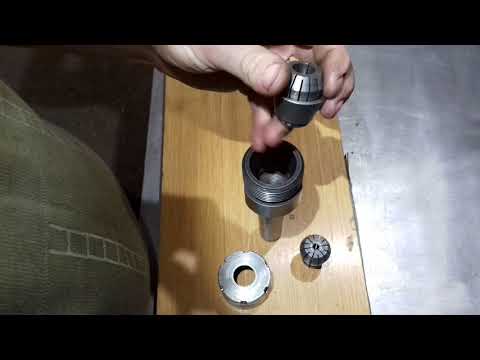

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании.

Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Применение цанговых патронов в оснащении такого оборудования позволяет повысить производительность выполняемой на нем обработки, а также увеличить ее точность.

виды, размеры зажимных цанговых патронов

Важнейшим узлом ручного фрезера является цанговый зажим или цанга. Он служит для надежного крепления фрезы в патроне. От работы этого узла зависит как производительность, так и безопасность применения инструмента. Оснастка обеспечивает максимальную точность установки и наименьшее осевое биение среди всех аналогичных видов крепежа.

Оглавление:

  1. Конструкция
  2. Назначение, принцип работы
  3. Разновидности
  4. Критерии выбора

Что собой представляют цанги для ручных фрезеров

Иногда цанговый зажим для ручного фрезера путают с кулачковым. Назначение у них сходное — это крепление хвостовика рабочих инструментов к вращающемуся шпинделю. Но если второй универсальный и дает возможность крепить стержни разных диаметров (в рамках своего диапазона), то первый предназначен для крепежа одного, строго определенного размера. Основные части цанги:

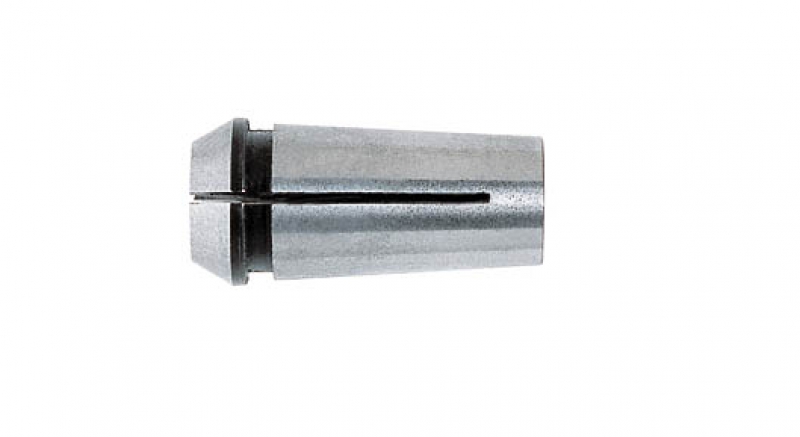

  • Зажимной элемент. Внутреннее отверстие его соответствует по диаметру тому хвостовику, для которого он предназначен. Наружный размер у набора цанг одинаковый. Их можно крепить в зажимном патроне и пользоваться одной накидной конусной гайкой.
  • Накидная гайка. Ее можно использовать общую для целого набора зажимных элементов.

Гайки выполняют шестигранными, под накидной ключ. Для небольших диаметров их часто делают цилиндрическими, с накаткой для затягивания вручную.

Назначение цанговых патронов

Цанговые зажимы могут фиксировать не только фрезу, но и заготовку цилиндрической формы.

По своему назначению патроны делятся на:

  • Подающие. Выполняются в виде втулки из прочного сплава, подвергнутого закалке. На ее поверхности сделано три или четыре продольных сквозных разреза. Они образуют упругие лепестки, зажимающие хвостовик. С помощью такой оснастки осуществляют подачу инструмента или заготовки.
  • Зажимные патроны. Фиксируют с большой точностью. Осевое перемещение недоступно.

Зажимные патроны предназначены для использования в продольно-точильных автоматических станках. Цангой можно быстро закрепить заготовку и освободить ее после окончания фрезеровки. Такие станки часто комплектуют двумя различными по конструкции цангами. В одну зажимается деталь, другая используется для рабочего инструмента. Крепление заготовки оснащается механическим приводом, он быстро навинчивает и ослабляет гайку. Время на постановку и снятие сводится к минимуму, обеспечивается высокая производительность и точность фрезерования.

Принцип работы цангового патрона

Цанговые системы применяются для крепления фрез и осесимметричных заготовок на различных станках, прежде всего фрезерных и обрабатывающих центрах. Они используются также там, где необходима фиксация с высокой точностью и минимальным осевым биением.

Применяется много различных размеров и подвидов цанг, все они функционируют по сходному принципу. Зажимной элемент — гайка — при завинчивании давит на торцевую часть цанги, которая втягивается в проем конуса, ее внутренний диаметр при этом уменьшается, одновременно центрируя и зажимая хвостовик. Когда необходимо снять фрезу, гайку отвинчивают, давление лепестков на инструмент снижается и его можно извлечь из крепления.

Важное преимущество цанговых зажимов перед кулачковыми — высокая точность крепления и отсутствие осевых биений. Не требуется и специальный ключ, так как гайка затягивается и ослабляется обычным накидным.

Недостатком является необходимость иметь отдельную цангу на каждый диаметр.

Особенно удобны цанговые зажимные элементы для крепления конусных хвостовиков — метрических и системы Морзе.

Конструкция цангового патрона

Конструкция цангового зажима несложная, но все ее детали требуют высокой точности изготовления. Оснастка состоит из гайки и набора цанг. Втулка подающей цанги выполняется из инструментальной стали и обязательно закаливается. В ней продольные пропилы таким образом, чтобы получилось три или четыре упругих лепестка. Крепление накручивают на шток, который и осуществляет подачу с помощью гидравлической или кулачковой системы.

Виды и особенности, применение патронов

Применяются следующие виды цанговых зажимных элементов:

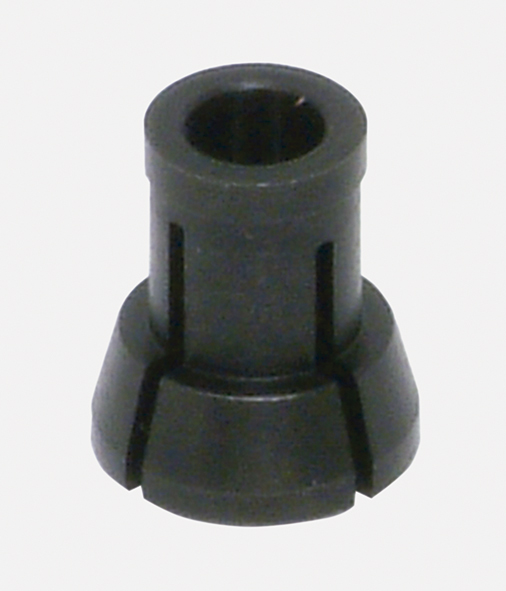

  • Цельные. Самый доступный и распространенный вид. Для крепления хвостовиков и заготовок до 3 мм лепестков делают 3, от 3 до 80 – 4, свыше 80 мм – 6. Вследствие уменьшения просвета между ними во время затягивания гайки существенно повышается надежность.
  • Разъемные. Используются для фиксации заготовок самых малых размеров. Конус составляется из отдельных подпружиненных кулачков. Такие наборы укомплектовывают сменными вкладышами.
  • Конусные. Предназначены для крепления хвостовиков инструмента и заготовок, имеющих вид конуса (Морзе или метрического).

В зависимости от направления движения лепестков цанги бывают:

  • втягиваемые;
  • выдвижные;
  • неподвижные.

Цанговые зажимы применяются для рабочего инструмента в различных станках, в универсальных ручных фрезерах, в малогабаритном оборудовании типа дремелей. Используются они также для фиксации заготовки при механической обработке.

Советы по выбору

При выборе цангового патрона для фрезера можно встретиться с рядом затруднений.

Производитель

Частая ошибка – выбор набора от малоизвестного производителя, привлекающего низкой ценой. Такая оснастка обладает следующими типичными недостатками:

  • Низкая точность изготовления. Приводит к несоответствию заявленного размера фактическому, ненадежному креплению инструмента (заготовки) и нежелательным продольным биениям.
  • Некачественные материалы и несоблюдение технологии изготовления (недостаточная закалка). Такая оснастка имеет короткий срок службы, поскольку может просто развалиться во время работы. Это чревато также травмами и повреждением материалов и оборудования.

Предъявление претензий таким недобросовестным изготовителям сопряжено с большими затратами времени и средств с невысокими шансами на успех. Поэтому лучше сразу купить продукцию производителей, положительно зарекомендовавших себя на рынке, таких, как Makita, Bosch, Ryobi и других. Заводы находятся в Китае, но известные фирмы дорожат своей репутацией и внедряют современные системы контроля качества на всех этапах производства.

Профессиональные или бытовые модели

У ведущих изготовителей все оборудование и инструменты делятся на классы:

  • профессиональные;
  • бытовые.

Все они качественные. Различие состоит в ресурсе. Профессиональные модели рассчитаны на активное применение с минимальными перерывами либо на непрерывное использование. Им свойственная высокая цена. Бытовые устройства отличаются более демократичной ценой, они также будут безупречно работать, но они не рассчитаны на большие нагрузки. Если объем предстоящих операций невелик, вполне можно сэкономить и приобрести инструмент и оснастку бытовых серий. Если же планируется постоянная работа, лучше купить набор из профессиональной серии.

Тип крепления

Цанги с зажимной гайкой обеспечивают высокую надежность и точность крепления, а также минимальное осевое биение. Они применяются и в тех случаях, когда нужна большая скорость фрезерования. Такая оснастка меньше изнашивается в ходе эксплуатации, сохраняет размеры посадки весь срок службы. Минусы:

  • необходимость держать под рукой накидной ключ;
  • длительное время установки и снятия инструмента.

Быстрозажимные цанги применяются в перфораторах и дрелях, снятие и установка инструмента проводится мгновенно и не требует дополнительных приспособлений. Со временем точность крепежа в таких зажимах снижается.

Особенности конструкции

Выбранная модель должна подходить к вашему оборудованию и инструменту. Для этого нужно уточнить следующие параметры:

  • Крепление к шпинделю. Цанговый разъем может крепиться напрямую или через переходник. Возможен и резьбовой вариант фиксации. Каждый фрезер рассчитан на цанги определенного типа и размера. Подбирается такое крепление, которое совместимо с вашим оборудованием и инструментом.
  • Посадочные размеры. Для правильного подбора зажимного патрона необходимо знать диаметр пояска либо геометрические параметры конуса.
  • Число лепестков зависти от диаметра: для малых толщин (до 3 мм) их обычно делают три, для средних — четыре. Для размеров свыше 80 мм потребуется шесть.
  • Прочность материала и степень закалки выбирают в зависимости от характера предстоящих работ. Для фрезеровки дерева и мягкого пластика можно остановиться на обычных сталях. Если предстоит обрабатывать металлы, лучше взять оснастку из инструментального сплава с качественной закалкой.

Резюмируя, нельзя сказать, что продукция какого-либо производителя, например, Ryobi, Metabo или Makita является наилучшей. При приобретении набора цанг для фрезера необходимо исходить, прежде всего, из вида предстоящих операций, инструмента в наличии, материалов и оборудования. Цена покупки должна соответствовать объему работ.
